Застучала рейка рулевая (или нет, точного ответа нет)
Первый пост.
Не первый косяк моего Логана, но заслуженно он в первом посте, т.к. серьезность его перекрывает остальные мелкие косяки, о которых можно рассказать и позже.
Начало.
Покупка — март 2017.
Застучала рейка — май-июнь 2017 при первой же поездке по грунтовке (на асфальте — идеально работает)! Может это и не рейка, но по ощущениям именно она, тем более по стуку — на Калине после такого рейку менял и всё "починилось".
И понеслась…
Звонки, посещение ОД
Как выяснилось просто так звонить и приезжать не очень продуктивно.
Переписка с ОД:
1. 05.07.2017 (17:00, Арлан-Мон, Выкса): — первое официальное обращение к ОД.
2. Ожидание 2 недели с момента моего обращения в гарантийный отдел по "стуку в рулевом управлении".
Арлан-Мон, г. Выкса.
3. О чудо — пришел ответ 17 августа!
Добрый день, Алексей Петрович! Ваша рулевая рейка завтра поступит на
склад в Нижний Новгород!
Во вторник данная запчасть будет в Выксе. После этого мы свяжемся с Вами
и пригласим на замену!
Замену подтвердили в Нижнем Новгороде Официалы, а наш ОД г. Выкса — лишь филиал в оказывается…
4. 27.08.2017.
Тут начинается интересное.
Приехал в назначенное время на ЗАМЕНУ РЕЙКИ, а мне сообщают, что у меня ЗАМЕНА РУЛЕВОГО ВАЛА!
Типа гарантийный отдел так решил переиграть. Т.к. стуки есть, делать надо, я их спросил: замена вала решит проблему? Мастер сказал — "менять будете — поменяем, нет — отказывайтесь, что нам сказали в гарантийном, то и будем делать. смотреть и проверять решит ли это проблему не будем". Вот такой подход.
Раз приехал — надо делать, 4 часа мучений (2 из которых мастера не было на месте, постоянно бегал подглядывать в комп мануалы как снимать "эти гладкие болты и противоугонку-блокиратор руля") и вал на месте.
В ИТОГЕ — стуки никуда не делись. НЕ получил ни одной бумажки/заключения/результата осмотра и т.д. по всем этим манипуляциям. Всё что есть, фото с ремонта вала и переписка с ОД. Телефонные разговоры вроде в суде не принимаются (если дело дойдет). В общем всё как и было, только с горьким осадочком от бессмысленного разбора машинки.
Обратился на горячую линию (специалисты которой производят гораздо лучшее впечатление, нежели ОД). Месяца 2 выясняли что делать. К слову, мне сказали, что уволили одного сотрудника (да простит меня он если это я в чём то виноват), правда не понял где именно он работал и за что (но зачем-то эту информацию мне сообщили по телефону). В итоге единственное решение — ехать за 200 км. в НН к официалам на очередной осмотр! Договорились что диагностика за их счет, дорога за мой. Поеду, обязательно поеду. Дождусь первого ТО или раньше, если в НН появится попутные дела…
Если конечно зимой по льду стучать не будет (напомню, по асфальту можно ездить без дискомфорта).
Также материалы по теме.
Писал на форуме:
Сцылка на топик форума реноводов
Там есть немного инфы по подобным проблемам
2 месяца бьюсь с ОД: месяц ждал решения, месяц деталь (подтвердили замену рулевой рейки). По факту привезли ВАЛ, поменяли, результат нулевой. Спрашивал же — если проблему не решит замена, зачем менять? "Нам сказали, мы делаем". 4 часа! делали. Решают, что дальше делать (взяли пару дней на "подумать").
У опрошенных мною знакомых не стучит ни у кого. В салоне подергал — мотается у всех, стучит не у всех. На Каптюрах кстати такая же хрень!
Вот мои стуки:
Заменили хороший вал на новый

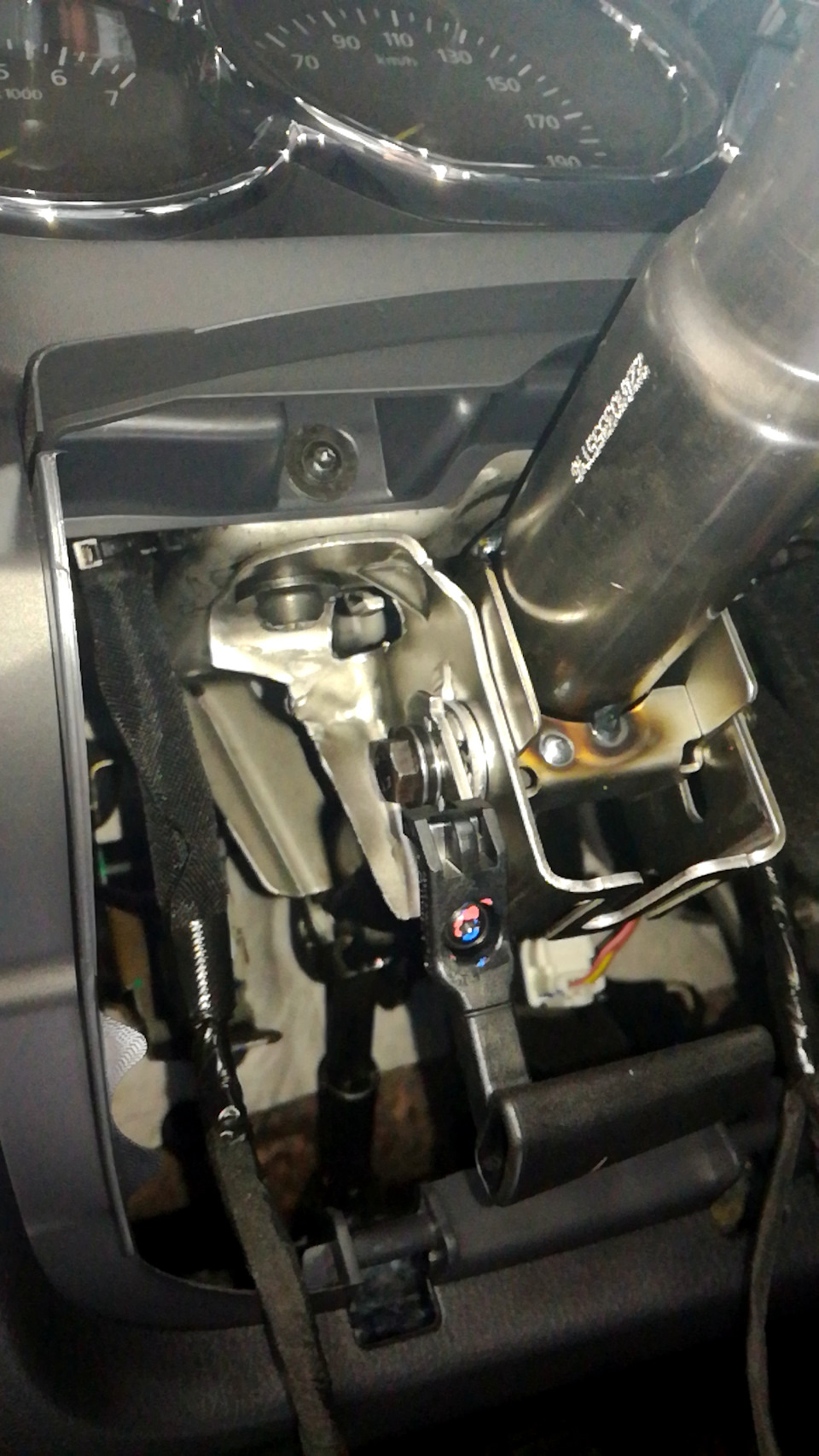

Распотрошили мою машинюку
Как подтянуть рулевую рейку на Рено Логан
Приветствуем автолюбителей Рено Логан в автоблоге AAuhadullin.ru! Сегодня механики из сервиса Ремонт Рено покажут, как подтянуть рулевую рейку, чтобы выбрать зазор, а также расскажут о симптомах неисправности, принципа работы рейки в теории.
Рассматриваемая рулевая рейка установлена на автомобиле Рено Логан, но все симптомы неисправности и подтяжка рейки аналогичны на других моделях авто.
Итак, неисправности рулевой рейки будут рассмотрены на машине Renault Logan.
Предыстория стука при движении на этой машине
Появился неприятный характерный глухой стук при движении на этой машине, особенно ощущаемый при проезде неровностей дороги. Услышав подобный стук, владелец Логана заехал в один из сервисов, где ему был поставлен диагноз – стучит рулевая рейка и она требует замены.
В нашем сервисе мы решили перепроверить диагноз предыдущих «сервисменов», чтобы убедиться, что рулевая рейка действительно требует замены.
Если рейка стучит, то для начала попробуем выполнить регулировку рулевой рейки Renault и покажем, как это делать правильно.
Осмотр рулевой рейки Рено Логан
Поднимаем автомобиль на подъёмнике и приступаем к его осмотру…
Для начала проверяем наличие люфтов, покачав передние колеса. Далее проверяем саму рулевую рейку. Для этого берёмся рукой за тело рулевой тяги и покачиваем ее движением вверх-вниз.
Люфт, несомненно, присутствует при покачивании, он небольшой, но есть. Однако стук, который мы слышали при пробном заезде, был совсем другого характера. При осмотре мы сразу увидели причину дополнительного стука, помимо стука, исходящего от рулевой рейки.
Визуально видно, что между левой втулкой поперечного стабилизатора и телом подрамника есть зазор, что и являлось причиной дополнительного стука. Покачав за тело стабилизатора, убеждаемся, что люфт есть. На поднятой машине стук не прослушивается, так как стабилизатор оттянут и справа втулка ещё «живая».
Когда же машина не на подъёмнике, то при покачивании глухой стук явно прослушивается и именно с левой стороны.
Про процедуру подтяжки регулировочной заглушки вы должны чётко понимать, что это не панацея и не уберёт саму проблему на 100%. Помимо случаев стука рулевой рейки и большого люфта, на машинах с небольшим пробегом, когда поджимаемая заглушка была откручена, необходима была лишь его подтяжка и фиксация. Вероятно, он был плохо закернен, и было мало фиксатора из-за чего, заглушка постепенно откручивается от вибрации кузова на ходу.
Делаем вывод, что в подобных случаях подтяжка рейки действительно уберёт проблему люфта и стука…
Возврат к нашей рулевой рейке
Мы решили подтянуть рейку, чтобы убрать зазор и тем самым снизить вибрацию и люфты на поршне в системе гидравлики рейки.
Для того чтобы показать, что проблема не в самой тяге, а именно в люфте реечного вала рейки, мы снимем пыльник рейки и всё покажем.
В этом случае пыльник стоит не родной, резиновый, а не пластиковый. На пыльнике установлен пластиковый хомут, что как мы уже не раз говорили, с резиновым пыльником допустимо устанавливать пластиковый хомут. А с пластиковыми же пыльниками, ставить пластиковый хомут нельзя категорически.
Затем продуваем сжатым воздухом место установки хомута на пыльнике и срезаем хомут, так как будем устанавливать новый. Затем отводим пыльник «гофру» от корпуса рулевой рейки и подведём камеру ближе, чтобы было наглядно видно, как ходит вал рейки. В кадре хорошо видно, что вал имеет приличный люфт.
Затем начнём подтягивать рулевую рейку, пытаясь до минимума устранить существующий люфт вала. Для начала давайте обозначим место, где всё это будет происходить. Это левая сторона (по ходу движения автомобиля) самой рулевой рейки. На корпусе рейки есть специальный подтягивающий болт «заглушка».
С подъёмника трудно показать этот самый участок и покажем всё на снятой рулевой рейке…
Сначала немного теории для общего развития автовладельцам. Хотя сразу предупреждаю, что я не являюсь специалистом именно по ремонту рулевых реек, не учился по этому профилю, а всю информацию о них я получил из книг литературы по обучению. Плюс опыт обслуживания и ремонта авто.
Для примера взята рулевая рейка от Мегана 2, но суть симптомов и проблемы на Логане абсолютно идентичны.
Итак. Имеется корпус, рулевой вал и рейка зубчатая, которая ходит внутри корпуса. Косые зубья присутствуют и на рулевом вале, который соединяется с зубчатой рейкой. При вращении зубья перемещают вал в одну или другую сторону.
Непосредственно под рулевым валом мы видим регулировочную заглушку, отвечающий за состояние зазора между рулевым валом и рейкой.
Регулировка будет заключаться в том, что мы просто немного подтянем болт, например, где-то на 30-60 градусов. Этим мы изменим усилие пружины, которая через вкладыш давит на зубчатую рейку, тем самым прижмём дополнительно рейку к рулевому валу.
С правой по ходу авто стороны в корпусе рейки устанавливается полноценная пластиковая втулка, уплотняющая зубчатую рейку.
Рассмотрение процесса регулировки рейки более подробно
Так регулировочный болт должен утопать в корпусе. На этой рейке видно (см. видео в конце статьи), что болт именно утоплен в корпусе. На нашем же Рено Логан, было наоборот, болт был вровень с корпусом.
Это был хороший признак, так как было, куда утапливать регулировочный болт и стало быть, регулировка должна помочь в данном случае. Когда же присутствует люфт, а болт уже утоплен до предела в корпус, то устранить проблему попросту не будет возможности, так как весь ход болта для регулировки уже выбран. Следовательно, полностью изношена и пластиковая втулка, поджимающая рейку, либо большой износ самих зубьев рейки.
Итак, если имеется большой люфт между зубьями рулевого вала и зубьями рейки, то никакая регулировка уже не поможет и потребуется, только его замена.
Из собственного опыта, отзывы после подтяжки рулевой рейки в большинстве положительные. Руль становится более информативным, у кого-то пропадает стук, так что подтяжка рейки в некоторых случаях имеет смысл.
Хотя доступ съёмки для этой операции затруднён, но доступ к регулировке рейки есть на всех Логанах.
Крутить регулировочный болт мы будем шестигранником на «10» и накидным ключом, также на «10». Перед началом регулировки место, где находится болт, было продуто и прочищено.
Итак. Вставляем шестигранник, надеваем на него ключ и по часовой стрелке прокручиваем болт, примерно на 30-60 градусов. Операцию выполняем в несколько этапов, постоянно контролируя, не «закусывает» ли у нас руль в каких-либо положениях.
На этом автомобиле болт пошёл легко. Прокрутив болт на указанные выше 30 градусов, проверяем, остался или нет люфт, и легко ли поворачиваются колёса влево и вправо.
Когда вы производите регулировку самостоятельно и проверяете усилие на руле с помощью поворота колёс, а не прокручивая руль, как с помощником, то такой вам совет.
Если вы перетянете регулировочный болт, то при вывороте до конца колеса в одну из сторон, оно не будет, как бы самостоятельно на какой-то момент отскакивать обратно, а наоборот будет закусывать. Этот момент хорошо видно в ролике (см. в конце статьи), когда мастер поворачивает одно из колёс в крайнее положение.
Продолжение регулировки рулевой реки Рено
Произвели подтяжку ещё два раза, понемногу подтягивая болт на несколько градусов. На этом Логане удалось убрать люфт практически на 100%, при этом колесо не закусывает в крайних положениях. Нет также и никакого звука от рулевой рейки.
Остался небольшой ход вала рейки, но от этого в этом случае, уже никуда не деться…
После проведения регулировки по подтяжке рейки желательно закернить болт «заглушку» прямо корпусом самой рейки. Корпус алюминиевый и сделать это будет нетрудно. Этого будет достаточно для того, чтобы регулировочный болт не смог самопроизвольно открутиться.
После выполнения подтяжки рейки необходимо сделать пробный выезд, чтобы убедиться, что руль не закусывает и сам возвращается в исходное положение после полного его выкручивания на поворотах.
Если при пробном выезде, руль стал тяжёлым, подкусывает или его зажимает в одном из положений, то лучше сразу же вернуться и немного отпустить регулировочный болт. Это необходимо сделать, как и в целях безопасности движения, так и в целях сохранения самой рейки, чтобы не уменьшить её ресурс.
Если этот ролик пригодился, то поставьте лайки, пишите о личном опыте по регулировкам рулевой рейки. А также пишите в комментариях, кто менял рейку, сколько это стоило, так как владельцев авто интересуют цены на ремонт в сервисах.
Появился стук в рулевой рейке на Рено Логан, что делать?
Вот уже больше десяти лет Рено Логан удачно эксплуатируется на российских дорогах. Высокая надёжность, ремонтопригодность и стоимость завоевали внимания огромного количества автолюбителей. За всё это время, владельцы Логанов накопили немалый опыт по обслуживанию и ремонту различных частей и механизмов этого автомобиля. Это касается и рулевого управления, а именно рулевой рейки, потому что симптомы в виде стуков и хрустов на автомобилях разных лет, проявляются периодически.
На видео ниже можно услышать аналогичный стук.
Симптомы неисправности рулевой рейки
Подшипники передних ступиц и опорные втулки согласно статистическим исследованиям, являются одним из слабых мест в ходовой части на Рено Логан.
Эти неисправности при движении определяются по следующим признакам:
- Люфт при вращении руля.
- Вибрация при движении. .
- Стук при поворотах руля.
Самостоятельный ремонт или довериться профессионалам?
Некоторые мастера в автосервисах, обслуживая подобную неисправность, ограничиваются натяжением регулировочной пробки. Однако завод производитель подобные способы ремонта категорически не поддерживает и запрещает их проводить. Объясняя это тем, что зубчато-винтовая (червячная) передача, при излишнем моменте затяжки, начинает интенсивно изнашивать зубья на шестерне, что в свою очередь приводит к еще большим неисправностям.
Но, что тогда делать в подобной ситуации? Скажете вы! Потому, что при очевидных неполадках полной замены рулевой рейки не обойтись, а цена при сегодняшней экономической ситуации очень кусается.
Цена за новую рулевую рейку на Рено Логан сильно «кусается»
В такой ситуации, опытные владельцы Рено Логан предлагают провести подобный ремонт самостоятельно своими руками. Оговаривая, тем что каждый должен рассчитывать либо на свои силы или, что лучше всего ремонтировать под присмотром знающего мастера.
В чём причина появления посторонних стуков и хрустов?
В нижеуказанной таблице представлены самые распространённые поломки на рулевой рейке Рено Логан и пути их решения:
| Признаки неисправности | Возможные повреждения | Возможный ремонт |
| При повороте руля слышны стуки | Сломаны втулки у червячной пары | Замена сломанных элементов |
| Нет жидкости в бачке, либо течь. | Коррозия или повреждение сальников. | Замена деталей и очистка элементов от коррозии, замена жидкости в ГУР |
| Люфт руля | Высокая выработка у зубьев червячной пары или распределительного штока | Замена элементов червячной пары или штока |
| Закусывание руля | Высокая выработка у зубьев червячной пары. | Замена элементов червячной пары. |
| Тугое управление рулем | Коррозия в рулевой рейке. | Разборка рулевой рейки целиком, очистка от коррозии, ремонт штока. |
Блок-схема рулевого управления на Рено Логан
- правый наконечник рулевой тяги;
- рулевая тяга;
- чехол тяги;
- картер рулевого механизма;
- соединительные трубки гидроусилителя ( о замене масла в ГУР здесь, о выборе масла в ГУР на Логан здесь);
- приводная шестерня;
- левый наконечник рулевой тяги.
Если будете менять наконечники рулевой рейки, то обратите внимание на маркировку. На правом наконечнике будет одна метка, на левом — две. Подробнее на фото ниже.
Левый наконечник отмечен двумя метками
Правый наконечник отмечен одной меткой
Обратите внимание!
Состояние всей ходовой системы и рулевой рейки в частности, напрямую влияют на комфорт и безопасность движения. Поэтому во время каждого технического обслуживания автомобиля, этим частям стоит уделять особое внимание. Пренебрежение этим рекомендациям, может вылиться не только в дорогостоящий ремонт всех агрегатов управления, но и может стать причиной аварийной ситуации на дороге.
Сколько ходит рулевая рейка на рено логан
Система рулевого управления на всех современных автомобилях, в том числе и на «Рено Логане», работает на базе рулевой рейки. Это механизм, основная функция которого — преобразовывать поворот руля в движения по горизонтали. Устроена рейка рулевая «Рено Логана» достаточно просто – имеются как полностью механические варианты, так и модели с усилителем.
Разновидности
Сейчас существует три вида реечных механизмов рулевого управления автомобилей. Отличаются они между собой устройством и принципом работы.
Механическая
Это самый простой вариант рулевой рейки «Рено Логана». Он как раз и представляет собой пару из зубчатой рейки, а также вала-шестерни. Колеса поворачиваются только от преобразования усилия рук водителя. Чтобы облегчить процесс вождения автомобиля, в рейке реализовано переменное передаточное число. То есть зубья на рейке изготовлены с разным шагом. Он меняется от середины к краю. Когда повороты руля небольшие, что достаточно характерно при движении на высокой скорости, такая конструкция обеспечивает более тяжелое, информативное, а также острое управление.
Рейка с ГУР
Сам механизм устроен аналогично механической системе, но есть определенные особенности. Механическое воздействие, оказываемое водителем на рулевое колесо, усиливается при помощи специального гидравлического усилителя. Это дает возможность обеспечивать и остроту управляемости, и легкость вождения автомобилем. Но данная система есть не на всех моделях. Такая рулевая рейка «Рено Логана» с ГУР доступна только в максимальных комплектациях.
Принцип работы рейки с ГУР
Этот механизм соединен с передними управляемыми колесами посредством рулевых тяг, а также наконечников. Рейка – это вал с зубцами. На нем закреплена шестерная, которая находится в зацеплении с зубцами непосредственно на рейке. Когда водитель поворачивает руль, шестеренка вала двигает зубчатую рейку в нужную сторону. Через несколько шарнирных соединений управляемые колеса поворачиваются.
Сейчас большинство реек оснащены усилителями, призванными максимально облегчать управление. ГУР – это наиболее популярный вариант. К обычной рейке рулевой “Рено Логана” здесь добавлены специальные исполнительные механизмы, насос и распределитель.
Кроме этого, рулевая рейка с ГУР включает в себя предохранительные клапаны. Если колеса повернуть до упора в одну из сторон, клапан закрывается, а лишнее давление сбрасывается.
Надежность
Отзывы говорят, что данный узел на этих автомобилях достаточно надежен. Все обслуживание рулевых реек сводится к регламентным заменам приводных ремней. Также необходимо контролировать уровень рабочей жидкости.
Преимущества реечного управления
Среди плюсов рулевых реечных механизмов можно выделить сравнительно простую и компактную конструкцию. Также к плюсам отзывы относят небольшое количество тяг и шарнирных соединений, которые требуют обслуживания. Механизм отличается небольшим весом, хорошей точностью управления, практически полным отсутствием люфтов. Можно выделить и сравнительно невысокую стоимость этих элементов.
Недостатки
Даже рейка с ГУР все-таки передает удары от дороги на руль – если на большой скорости попасть в яму, можно потерять управление. Конструкция сама по себе очень склонна к различным стукам. Еще одна конструктивная особенность – необходимость в периодической подтяжке, смазке и обслуживании. И, наконец, применима рейка только на автомобилях сравнительно небольшой массы с независимым типом подвески на управляемых колесах.
Типичные неисправности
Если автомобиль часто эксплуатируют по различным плохим дорогам, то рейка может выйти из строя. Разбивается сам механизм – в большинстве конструкций имеется втулка из фторопласта, которая при сильном износе будет стучать. Также она является причиной люфтов. Рулевые рейки с ГУР имеют свойство течь.
Большинство проблем можно решить заменой ремкомплекта. Но если износились зубья и руль прокручивается с характерным стуком и щелчками, то поможет только замена рулевой рейки «Рено Логана».
Признаки поломки
Определить неисправность можно по признакам. Так, при проезде различных неровностей будет слышен стук, который становится тише, если повернуть колеса в крайнее положение. Также о необходимости замены или ремонта свидетельствует снижение усилия на рулевом колесе в центральном положении. Нужно менять рейку и тогда, когда руль вращается самостоятельно, или если колесо перестало возвращаться в центральное положение.
При замене важно знать артикул рулевой рейки «Рено Логана». Моделей очень много, рейки похожи, но при этом могут быть разными – можно легко запутаться и приобрести не то. Наиболее популярны элементы с артикулами 8200720881 и 81913009.
"Подводные камни" Renault Logan
Этот дым с легким заграничным ароматом многим «сладок и приятен»: спрос на иномарки, выпущенные в России, устойчив. «Рено-Логан» в их числе. Несмотря на всеобщее падение продаж, эти машины реже, чем другие, застаиваются как у дилеров, так и на вторичном рынке. Если с покупкой нового авто все более-менее ясно, то выбор подержанного богат нюансами. О них и поговорим.
Renault Logan
На столичном «Автофрамосе» модель начали собирать в 2005 году. Поначалу проблем с ее качеством, казалось, не предвиделось. Но через год на машинах из некоторых партий проступила ржавчина. Чаще в районе задних колесных арок, по кромке ветрового стекла и на крыше, под дверными уплотнителями. Пока завод выяснял причины и «принимал меры», прошла пара месяцев. А народ тем временем негодовал, заваливал жалобами производителя. Тот обязал дилеров частично перекрашивать дефектные участки машин, выпущенных до конца 2006 года, и наносить защитный слой воска в полости колесных арок, а также изменил технологию нанесения мастик на заводском конвейере. С тех пор дефект не проявлялся.
Renault Logan
Продать авто с перекрашенным кузовом, разумеется, сложнее. Ведь придется доказывать, что под шумок той кампании вы не скрыли аварийного прошлого. На самом деле убедить покупателя несложно, надо лишь наведаться вместе с ним к ближайшему дилеру и специальным прибором измерить толщину лакокрасочного покрытия. Покупателю стоит знать, что толщина заводского покрытия должна быть в пределах 110–130 мкм, а перекрашенного по гарантии — 150–180 мкм. Если язва была глубокой, то прибор вправе показать даже 200 мкм. Но все, что более, — верный признак шпаклевки под краской, то есть рихтовки кузова. А это повод затеять торг.
Renault Logan
На части машин, выпущенных до 2007 года, текли передние сальники двигателей. Помнится, тогда в Интернете владельцы утверждали, что виной тому слишком высокий уровень масла, и рекомендовали держать его посередке между метками на щупе. Якобы эти моторы «не любят», когда масла много. Но вскоре течь проявлялась вновь, ведь первопричина осталась — грубо обработанная шейка шестерни масляного насоса съедала рабочую кромку сальника. Верное решение — заменить шестерню и сальник. Затягивать с ремонтом не стоит, поскольку брызги масла попадают на ремень ГРМ и скоро приводят к его разрушению.
Renault Logan
Renault Logan
Примерно в середине 2007 года завод упразднил выносной топливный фильтр. Спорное решение! Уж больно дорого менять топливный насос в сборе каждые 90 тыс. км, как предписывает регламент. Впрочем, многие владельцы это требование игнорируют и ездят до последнего, пока мотор не начнет дергаться при повышенной нагрузке, словно жалуясь на низкое давление в рампе. Как правило, такое случается после 150 тыс. км, но есть счастливчики, проехавшие более 200 тыс. км с родным насосом.
Renault Logan
РЕСУРС ДВИГАТЕЛЯ: ГАЗ ДО ОТКАЗА
В целом моторы не привередливы к качеству бензина. Зафиксировано лишь несколько случаев зависания клапанов из-за повышенного содержания смол в топливе, образующих нагар и на стержнях клапанов. Тем не менее желательно чередовать городские поездки, когда двигатель больше работает на холостых, с загородными вояжами: езда на полном дросселе способствует удалению нагара. Тогда и промывать форсунки придется реже (обычно это делают без демонтажа форсунок, смывая нагар с клапанов, а заодно с поршневых колец и стенок камер сгорания).
Renault Logan
Бывает, что при сбросе газа на «нейтрали» (в механической коробке) мотор подолгу удерживает пару-тройку тысяч оборотов, а порой и взвывает до ограничителя. Приходится поддевать носком педаль газа, что в движении попросту опасно. Нередко винят во всем разлохматившийся тросик газа, трущийся об оболочку, — это верно лишь отчасти. Иногда замена тросика действительно помогает, но чаще приходится промывать узел дроссельной заслонки, подклинивающий из-за грязи. Порой недешевый механизм (цена — около 8 тыс. руб.) приходится даже менять. А если под капотом неновый шестнадцатиклапанник К4М с электронной педалью газа, дроссельный узел надо калибровать при помощи дилерского сканера.
Renault Logan
Переход на Евро IV (2008–2009 годы) многие владельцы, испытавшие на себе проблемы холодного пуска, запомнят надолго. Дело в том, что программа блока управления двигателем не была толком адаптирована к нашим реалиям (не только к топливу, но и к холодам) и подавала на форсунки слишком короткий импульс. Бедная смесь на морозе, разумеется, гореть не хотела. Завод сработал оперативно (за это — спасибо), и уже через пару недель у дилеров появилась новая прошивка. Но некоторым она не помогла — по официальным данным, из-за сбоев в верхнем датчике кислорода, который также меняли по гарантии (проблемы с ним случались и раньше). Однако 15% пользователей остались недовольны: не помогло ни то ни другое. На помощь пришли неофициалы, разработавшие собственную версию программы. Но и с ней не все гладко: растут расход топлива и токсичность.
Renault Logan
Свечи меняем каждые 15 тыс. км, но, прежде чем выкручивать старые, удаляем из колодцев всю грязь (речь о восьмиклапанниках), иначе она непременно попадет в цилиндры.
РЕСУРС ПОДВЕСКИ: ТУДА-СЮДА
Следите за левым пыльником внутреннего ШРУСа! Он выполнен по типу «запорожского» (в нем же установлен сальник полуоси), и если чехол прохудится, то из коробки вытечет масло. Тогда дорогостоящего ремонта не избежать. А в целом МКП весьма надежна и служит долго. В том числе и привод переключения передач, который редко разбалтывается, несмотря на то что рычаг постоянно гуляет туда-сюда. Сцепление изнашивается к 90–120 тыс. км, но при аккуратном обращении доживает и до 180 тыс. км.
Renault Logan
Основное внимание в передней подвеске уделяем рулевым наконечникам, которые способны застучать через 60–70 тыс. км (это самое слабое звено). Чуть дольше держатся сайлент-блоки и шаровые опоры (дилеры рекомендуют менять их в сборе с рычагами). К 150 тыс. км могут появиться люфты в рулевых тягах — во внутренних наконечниках, что находятся под гофрами рейки. Сама рулевая рейка служит довольно долго, причем даже у таксомоторов, чей пробег подбирается к полумиллиону километров. Похожая картина и с подшипниками передних ступиц: на первых партиях машин они больше 40–50 тыс. км не держались. Не в последнюю очередь потому, что в версиях без ABS в поворотном кулаке вместо датчика зияла дыра, через которую прямиком на уплотнители подшипников летела грязь. Лишь позже эти отверстия стали закрывать поролоновыми затычками. Заодно изменили уплотнение подшипников, теперь они служат по 120–150 тыс. км. Таков же нижний предел ресурса амортизаторов, которые у аккуратных ездоков ходят гораздо дольше.
Renault Logan
Как и любая машина, «Логан», конечно, не лишен недостатков. Но умеренная цена автомобиля их с лихвой компенсирует. Поэтому-то его с удовольствием принимают на работу таксопарки и прочие коммерческие структуры. Те, кому важен не имидж авто, а его надежность как партнера по бизнесу. И чтоб на «больничном» подолгу не задерживался!
Renault Logan
Благодарим компанию «Автомир-Рено» на Озерной» за помощь в подготовке материала.
ИСТОРИЯ МОДЕЛИ
2005 Освоено производство седана на предприятии «Автофрамос».
Крэш-тест «Дачии-Логан» по методике EuroNCAP: 8 баллов за фронтальный удар и 11 — за боковой. Итог: три звезды.
2009 Начало продаж на российском рынке 16-клапанной модификации.
2010 Рестайлинг. Изменились бамперы, решетка радиатора, оптика, панель приборов и обивка дверей.
Рулевая рейка Рено Логан с гур артикул
Другие варианты ремонта рулевой рейки, а также ее замена
Ремонт рулевого механизма рейки Logan с ГУР или без ГУР осуществляется после его съема для последующего восстановления.
В дальнейшем нужно выполнить следующие действия:
- Первый шаг – снятие стопорного кольца с распределителя.
- Открутить пробку золотника, я закрывающую гайку золотника (далее ее также потребуется открутить специальным приспособлением).
- Далее снять гайку и пружину прижима, а также и сам прижим.
- Выбить распределитель, который расположен в корпусе.
- Снять с распределителя сальник и кольцо подшипника.
- С тыльной опоры извлечь стопорную скобу (если ее поддеть отверткой, она вылетит).
- Извлечь шток и тыльник.
Когда управляющая рейка разобрана, все ее составляющие нужно тщательно очистить от масла, грязи, пыли и продуктов износа, после чего обезжирить.
Далее поверхность штока шлифуется на токарном станке. Для этого используется мелкая наждачная бумага. Кроме этого, шлифовке подвергается вал распределителя.
Предварительно заменяются все сальники. Гребенка штока обильно промазывается смазкой и возвращается на исходное место.
Перед возвращением распределителя требуется проверка компрессии сальника. Для этого по его валу сдвигают втулку, которая аккуратно помещается на место подшипника. По такому же принципу усаживается новый сальник. Прежде чем это сделать, все элементы необходимо промазать смазкой.
- Установить прижим штока и стопорное кольцо. Чтобы облегчить ход, его место обильно заполняется смазкой.
- Установить пружину и зафиксировать регулировочной гайкой.
- Крепко закрутить гайку золотника. Ее пробка также густо заполняется смазкой, после чего фиксируется.
- Вместе с тыльной укрепить центрирующую опору, сдвинуть сальник и саму тыльную опору.
- Установить стопорную скобу.
Когда работы завершены, механизм проверяется на специальном станке, с помощью которого можно выявить возможные течи, и обеспечить гарантию выполненных восстановительных работ.
По мнению специалистов, если следовать определенным рекомендациям, можно избежать многих поломок и износа рулевой рейки:
Не выворачивать рулевое колесо до упора – это значительно снизит усилие, прилагаемое на механизм, что снизит риск износа.
Рулевую рейку нужно в холодное время года прогревать точно так же, как и мотор.
К пыльникам рулевых тяг следует относиться с осторожностью, поскольку их поломка вызывает запотевание механизма реек и в итоге – вызывает течь жидкости ГУР.
Также требуется регулярная проверка состояния жидкости, залитой в бочок. Она должна быть прозрачной
Если она изменила цвет, стала мутная либо в ней образовались посторонние образования, ее требуется заменить.
Невзирая на высокую надежность рулевого механизма, нужно внимательно относиться к вопросам, связанным с его диагностикой. Конечно, можно это делать самостоятельно, но ввиду отсутствия диагностического оборудования можно не заметить большое количество мелких деталей, которые способны вывести элементы рулевой рейки и колонки из строя. По этой причине диагностику рулевой рейки рекомендуется проводить в условиях СТО.
Рулевая рейка Логан купить новую или отремонтировать?
Управляющая рейка автомобиля, в том числе управляющая рейка Логан, является надежным, крепким узлом, который изредка подвергается деформации и поломкам. Но неизменные нагрузки (кручение руля) могут вывести деталь из строя, что приводит к необходимости делать ремонт управляющий рейки Рено Логан, или требуется подмена управляющий рейки Логан. Процесс восстановления управляющий составляющей в большинстве случаев оказывается бессмыслен, потому многих интересует управляющая рейка Рено Логан стоимость покупки и подмены.
И хотя управляющая рейка Рено Логан с гур – это одно из самых слабеньких мест Логана (если рейка управляющая Логан без гур, то она прослужит подольше и поболее надежна, т.к. конструкция наименее непростая), но не торопитесь сходу приобрести рейку Логан. Мастера, работающие в нашем автосервисе, имеют большой опыт работы с представленными проблемами, и может быть, для вас поможет ремонт управляющий колонки Логан, либо будет нужно поменять только пыльник управляющий рейки Рено Логан или сальник.
В любом случае, советуем поначалу сделать диагностику управляющий рейки Рено в автосервисе, чтоб сберечь время и средства.
Это интересно: Ремонт передней подвески Рено Логан (видео)
Основные методы устранения неисправностей
Самостоятельно выполнить работы по устранению неисправностей рулевой рейки не сложно, главное — определить причину поломки. В сети можно найти много фото и видео, подробно рассказывающих, как заменить тот или иной элемент устройства. Методы устранения основных неисправностей:
Во время вращения руля в части, где находится рулевая рейка, слышны характерные стуки. Это указывает на повреждение втулки червячной пары. Узел не подлежит ремонту, а требует замены. Изготовить новую деталь можно самостоятельно при наличии чертежа устройства и правильного выбора материала. Втулка может быть бронзовой, пластиковой и т. д. Стоить самодельный элемент будет намного дешевле покупного. На Логаны подходит втулка от БМВ с каталожным артикулом 7820 023 188.
Замена выполняется следующим образом:
- Транспортное средство выставляется на домкрат со стороны правого колеса.
- Гайка рулевого наконечника отвинчивается и демонтируется.
- Положение руля ставится до упора влево, и обрезаются хомуты пыльника.
- Убирается пыльник с рейки.
- Снимать рулевую тягу следует вдвоём: один тянет вниз, второй поправляет ключ после каждого поворота.
- Руль устанавливается в крайнее правое положение. Теперь можно нормально увидеть втулку.
Перед установкой новой самодельной втулки нужно её подточить, исправив размер. Перед тем, как ставить деталь, следует смазать посадочное место. Сборка выполняется в обратном порядке.
- Повышенный люфт рулевого колеса чаще всего вызван износом зубцов червячной пары. Проблема решается восстановлением или заменой неисправных узлов.
- Появление следов течи и низкий уровень жидкости в баке. Причина — износ, поломка или ржавчина на сальниках. Следует правильно выбрать и купить новые детали и установить их взамен повреждённых.
Причиной тяжёлого вращения руля может стать полное покрытие коррозией рулевой рейки. Следует разобрать устройство, почистить от ржавчины и произвести дополнительные работы по восстановлению штока.
Типичные неисправности рулевой рейки Рено Логан и их признаки
Согласно статистике, слабое место Logan по ходовой части – это подшипники передних ступиц. Но вместе с тем отмечены частые выходы из строя упорных втулок по причине неудовлетворительного дорожного покрытия. Это определяется по таким признакам:
- вибрация;
- сильный стук при движении по неровной поверхности;
- увеличенный люфт при вращении руля (особенно справа).
Ремонт рулевой рейки с гур рено логан
Некоторые «мастера» решают это вопрос элементарным затягиванием регулировочной пробки. О ней уже выше писалось: завод, предвидя такую ситуацию, категорически запрещает это делать. При чрезмерном зажатии червячной передачи начинается интенсивное изнашивание зубьев, что может привести к нежелательным последствиям.
При отсутствии ГУРа
В этом случае потребуется шестигранник на 10. Алгоритм работы:
- Прокручиванием вправо уменьшается зазор.
- А/м ставится на яму, колёса плотно фиксируются.
- Ключом на 10 снимается картерная защита.
- Гайка расположена удалённо и нужно снять резиновую пробку, после чего узнать её местоположение можно на ощупь.
- Снятие выполняется одним из ключей — гибким или г-образным, с длиной рукояти не менее 10 см.
- Гайка снимается.
Регулировка выполняется следующим образом:
- Гайка поворачивается на 15–20 градусов вправо.
- Напарник активно прокручивает руль в обе стороны.
- Если стук остался, то следует сделать ещё одну протяжку.
- Когда стук устранён, выполняется контрольное протягивание ещё на 10 градусов.
При наличии ГУРа
Ситуации, когда с отключенным двигателем поворот руля вызывает стук в рулевой рейке, по указаниям производителя не требуют регулировки, хотя в составе механизма и находится специальная гайка. После запуска двигателя следует выждать 10–20 секунд, и шумы чаще всего уходят. Специалисты сервисов авто утверждают, что это показатель нормальной работы ГУРа, и вмешательства не требуется.
Если же проблема не устранена, то перед регулировкой следует отогнуть шайбу-жестянку (теплоэкран). Это убережёт авто от окончания гарантийного обслуживания. Шайба плотно прилегает к болтам картера.
Каковы технические параметры эксплуатации?
Рулевое управление является чувствительным механизмом и обеспечивает поддержание автомобилем Рено Логан заданного направления. Ремонтировать или выполнять настройку рулевого следует только в специализированных ремонтных станциях, где специалисты обладают не только требуемым опытом, но и необходимым набором инструментов и приспособлений.
В роли основного элемента узла выступает рулевая рейка. Ее задачей является передача усилия от рулевой колонки к тягам и наконечникам, посредством которых осуществляется процесс поворота колес в заданную сторону. Если механизм исправен, то водителем ощущается легкость и точность передачи усилия от руля к колесам.
Наиболее частой неисправностью рейки бывает протечка жидкости, которая циркулирует в системе рулевого благодаря приводу механизма насоса гидроусилителя. В качестве симптома потери уровня жидкости выступает увеличение усилия вращения на рулевом колесе (оно становится тугим).
Чтобы диагностировать неисправность, автомобиль Рено Логан помещают на специальный стенд. В системе создается давление порядка 150-160 атмосфер. По прошествии 10 минут можно определить место, в котором наблюдаются очаги коррозии на штоке рулевой рейки.
Иногда виновниками в неисправности бывают потерявшие герметичность сальники и манжеты. Это случай также требует ремонта механизма. Если коррозии подвергся рулевой вал, то трудозатраты на ремонт несколько возрастают. Для этих целей вал демонтируют, шлифуют и в последствии наносят на его поверхность газо-термическое покрытие. Процедура ремонта может длиться на протяжении двух и более суток.
Весьма серьезной неисправностью является появившийся люфт, вызванный выходом из строя крестовины. Иногда причиной люфта становится увеличившийся зазор в самой рейке.
К чему приводит нерегулярный сервис?
Регулярные профилактические осмотры механизма рулевого управления способны предотвратить многие поломки. Однако большинство водителей обращаются в сервис уже на такой стадии, когда рейка рулевая с ГУР требует только ремонтных работ.
В числе наиболее вероятных поломок, инициированных нерегулярностью диагностики работоспособности рейки, лидирует появление стука, отдающего свое действие непосредственно в рулевое колесо. В этом случае рулевая рейка демонтируется с автомобиля, после чего в ней мастера меняют быстроизнашивающиеся детали (втулки скольжения, сальники, шайбы, манжеты и пр.). Многих владельцев авто Рено Логан, удивит то, сколько стоит это все.
Ремонтные мероприятия всегда завершаются проверкой качества выполненных работ. Всем авторизованным центрам Рено Логан предписан стандартный алгоритм работы, заключающийся в:
- 100% разборке рейки;
- выявлении поврежденных элементов;
- определении деталей, имеющих недопустимый износ;
- замене подшипников и уплотнителей;
- диагностировании с помощью специального оснащения соответствия всех деталей рейки регламентам завода-изготовителя данного авто;
- проверке механической прочности вала, в том числе на хрупкость;
- согласовании с владельцем авто перечня вспомогательных ремонтных работ (замена тяг, наконечников, пыльников и пр.).
При необходимости ремонта рейки удаление коррозионных отложений выполняется в обязательном порядке. По завершении ремонта выполняется окончательная компьютерная диагностика механизма в целом. Сколько стоит это все, вам сообщат после диагностики.
Регулировка рулевой рейки: что это и когда производится
Некоторые мастера выбирают наиболее простой путь, решая проблемы с управляющим механизмом с помощью протягивания регулировочной пробки. Это чревато тем, что можно пережать передачу червячного типа, а также быстро износятся зубцы. Однако в условиях гаража не так много альтернатив ремонта управляющей рейки Renault.
Если в процессе вращения руля слышен нехарактерный стук, то чаще всего причина в том, что рулевая рейка неплотно прилегает к шестеренке. Расстояние между механизмом и шестеренкой регулируется с помощью упорной гайки. Если ее подтянуть, то проблема, как правило, решается.
На Renault Logan предусмотрен ГУР. Поэтому стоит рассмотреть ситуацию, которая встречается достаточно часто: мотор отключен, а рулевая рейка сильно стучит при повороте. В этом случае не стоит сразу делать регулировку. На машине с ГУР присутствует специальная гайка, однако вращать ее (как уже упоминалось выше) не нужно. Требуется запустить мотор и выждать около минуты.Чаще всего в посторонние шумы при вращении колеса снижаются или вовсе исчезают.
По мнению специалистов, такой звук является нормальным для ГУРа, поэтому не стоит торопиться регулировать управляющую рейку и продолжать эксплуатацию авто.
Если же проблема не ушла, то прежде чем протянуть гайку, нужно отогнуть шайбу-«жестянку». Это позволит авто остаться на гарантийном обслуживании.
Стоит знать, что шайба надежно приклепана по периметру гайки и к картерным болтам. В некоторых случаях может пригодиться ремкомплект либо замена жидкости в ГУР. Последний вариант особенно актуален, если свойства жидкости заметно ухудшились.
Работа по регулировке управляющей рейки Renault Logan производится таким образом:
- Машину поставить на яму, затянуть ручник (для фиксации колес).
- Ключом на «10» демонтировать картерную защиту (придется скрутить 3 пары болтов). Пригодится помощь напарника.
- Убрать пластиковую/резиновую пробку, которая находится в углублении с гайкой (саму гайку сложно увидеть, поэтому ее лучше найти на ощупь).
- Демонтируя пробку, можно воспользоваться одним из двух вариантом: «гибким» либо Г-образным ключом. Но как вариант, лучше купить специальный ключ.
- Поднять колесо домкратом (с левой стороны) и демонтировать его. Таким образом, появится доступ к гайке.
После чего можно приступать к регулировке. Для этого нужно выполнить следующие действия:
- Прокручивать гайку вправо на небольшой угол (не более 15-20 градусов).
- В это момент напарник должен активно вращать рулевым колесом влево и вправо.
- Если стук не исчезает, снова делать протяжку.
- Когда стук пропадет, сделать контрольное протягивание примерно на 10 градусов.
Если следовать инструкции, то регулировка управляющей рейки Renault не займет много времени. Однако стоит учитывать, что в случае обнаружения неисправностей, потребуется замена неисправного узла. Лучше приобретать оригинальный ремкомплект.
Рулевая рейка Логан цена и особенности диагностики, ремонта, замены
В этой статье рассмотрим рулевой узел Renault Logan. Многих владельцев Логана интересует рулевая рейка Логан цена покупки и замены. Но возможно вам необходимы только регулировка или ремонт рулевой рейки Логан без гур либо с гур. Как сделать диагностику и ремонт рулевой Логан, вы можете узнать из этой статьи, а также обратившись с этим вопросом в наш автосервис.
Рулевая рейка Логан купить новую или отремонтировать?
Рулевая рейка автомобиля, в том числе рулевая рейка Логан, является надежным, прочным узлом, который редко подвергается деформации и поломкам. Но постоянные нагрузки (кручение руля) могут вывести деталь из строя, что приводит к необходимости делать ремонт рулевой рейки Рено Логан, либо требуется замена рулевой рейки Логан. Процесс восстановления рулевой составляющей в большинстве случаев оказывается бессмыслен, поэтому многих интересует рулевая рейка Рено Логан цена покупки и замены.
И хотя рулевая рейка Рено Логан с гур – это одно из самых слабых мест Логана (если рейка рулевая Логан без гур, то она прослужит дольше и более надежна, т.к. конструкция менее сложная), но не спешите сразу купить рейку Логан. Мастера, работающие в нашем автосервисе, имеют большой опыт работы с представленными неполадками, и возможно, вам поможет ремонт рулевой колонки Логан, или потребуется заменить только пыльник рулевой рейки Рено Логан либо сальник.
В любом случае, рекомендуем сначала сделать диагностику рулевой рейки Рено в автосервисе, чтобы сэкономить время и средства.
Деталь может быть как механической, так и гидравлической. Последний тип конструкции особенно распространен на современных автомобилях, так как его архитектура совершеннее в плане сборки, а также обеспечивает более комфортное вождение. Третий тип рулевой рейки называется электрическим (ЭУР). Механизм ЭУР имеет сложную конструкцию и высокую стоимость по соотношению с гидравлическим аналогом.
Рассмотрим составляющие детали:
Несмотря на высокую прочность механизма, он часто подвергается случайным деформациям, которые в итоге могут полностью вывести деталь из строя и в таком случае потребуется замена рулевой рейки Рено Логан.
- Характерный стук при совершении манипуляций рулем.
- Рулевое колесо обретает тугой ход, либо поворачивается лишь в одну сторону.
- Непонятный гул в гидроусилителе также является сигналом к тому, что рейку пора диагностировать.
- После длительных стоянок на асфальте под машиной остаются большие масляные пятна, символизирующие о течи составляющего механизма.
Есть несколько основных факторов, которые негативно влияют на целостность и работоспособность рулевого узла в целом:
Случайное попадание в ямы, наезд на бордюры или серьезные кочки, путешествия по неровным, пыльным дорогам – все это способно за считанные месяцы вывести деталь из строя.
Холода: многие водители, использующие автомобиль зимой, забывают прокрутить руль несколько раз в левую и правую сторону, прежде чем начинают движение. Данная процедура необходима для быстрого прогревания жидкости ГУ, которая имеет определенную рабочую температуру.
Несвоевременная замена вышеупомянутой жидкости также становится частой проблемой поломки.
Халатное отношение к периодическим осмотрам и диагностике рулевого узла может оставить незамеченными мелкие трещины и течи. Запущенное состояние деформаций реек может привести к полной неисправности детали, а следовательно потребуется замена рулевой рейки Логан без гур или с гур.
Общий осмотр рулевого узла производится следующим образом:
Работа производится в паре. Мастер осматривает низ автомобиля, прося напарника аккуратно вращать рулевое колесо в разные стороны. Таким образом выясняется определенное положение руля, при котором заметен стук.
При возникновении течей производится осмотр пыльника.
Диагностика в СТО может проходить с полным разбором рулевого узла. В одних случаях рулевая колонка Рено Логан ремонтируется, в других случаях требуется, например, замена рулевой рейки Рено Логан. Это зависит от характера износа и запущенности рулевого узла.
Из-за этого специалисты часто советуют водителям слушать свой автомобиль, поскольку любой посторонний звук является сигналом к тому, что определенные детали вышли из строя, разломились, либо открепились от нужного места.
Регулировка рулевой рейки Рено Логан избавляет общую систему поворота руля от люфтов и стука, которые становятся основными причинами и симптомами неисправности. В процессе отладки рулевой рейки используются специальные ключи и отвертки, позволяющие быстро добраться до нужной гайки, с помощью которой производится регулирование детали.
Поскольку гайка находится под капотом, автомобиль в автосервисе поднимается, дабы открыть подрулевое пространство для мастера. В качестве альтернативы используется гаражная яма.
При первой регулировке гайка может быть закрыта специальной заглушкой, которая легко удаляется при поддевании отверткой.
Если элемент чрезмерно «прикипел», т.е. его ход не поддается обыкновенному ключу, мастера прибегают к помощи молотка и специальной смазки, которая облегчает движение гайки по резьбе.
Ремонт рулевой рейки Логан без гур и с гур в условиях сервиса
Ремонт рулевой рейки Логан без гур либо с гур производится после съема рейки для её последующего восстановления.
Список дальнейших операций:
- Снятие стопорного кольца с распределителя является первым шагом в процессе ремонта.
- Далее отворачивается пробка золотника, закрывающая гайку золотника, которая впоследствии также откручивается специальным приспособлением.
- Регулировочная гайка прижима снимается после.
- Далее производится удаление пружины прижима, а также сам прижим.
- Распределитель, спрятанный в корпусе, удаляется путем выбивания.
- Далее с распределителя снимают сальник, а также кольцо подшипника, которое ломается в большинстве случаев.
- С тыльной опоры удаляется стопорная скоба. При поддевании отверткой она вылетает сама.
- Далее достается тыльник и шток.
- Когда рулевая рейка Логан оказывается полностью разобранной, все её составляющие качественно очищаются от масла, пыли, а также возможных продуктов износа. Производится обезжиривание.
- Поверхность штока обязательно шлифуется на токарном станке мелкой наждачной бумагой. Шлифовке подвергается и вал распределителя.
- Подготовка составляющих окончена. Гребенка штока тщательно промазывается смазкой перед возвращением на место. Предварительно заменяются все сальники.
- Проверка компрессии сальника является обязательным этапом перед возвращением распределителя. По его валу сдвигают специальную скользящую втулку, которая встает на место подшипника. Таким же образом усаживается новый сальник распределителя. Все элементы тщательно промазываются смазкой.
- Далее на место возвращается стопорное кольцо.
- Прижим штока устанавливается после. Его место полностью заполняется смазывающим веществом для облегчения хода.
- Потом устанавливается пружина, которая фиксируется регулировочной гайкой.
Закручивается гайка золотника. Ее пробка заполняется смазкой и фиксируется следующим шагом. - Тыльная опора оснащается центрирующей опорой, после чего по штоку сдвигают сальник и саму тыльную опору. Элемент надежно осаживается.
- Возвращается на место стопорная скоба.
Когда работа завершена, рулевая рейка Логан проверяется при помощи специального станка, который помогает выявить возможные течи, а также обеспечивает гарантию на проведенное восстановление.
Советы автомобилистов – владельцев Рено Логан
Неисправность рулевой рейки является важным вопросом среди автомобилистов. Многих интересует рулевая рейка Логан цена покупки и замены, часто у нас спрашивают «рейка Логан с гур цена», реже ищут «рулевая рейка Логан без гур цена», кого-то интересует, как осуществляется ремонт рулевой рейки гур Рено Логан, некоторых волнует ремонт рулевой колонки Логан. В любом случае, чтобы отсрочить появление подобных вопросов, стоит прислушаться к рекомендациям мастеров и владельцев Рено Логан.
Вот некоторые советы, выделенные на личном опыте среднестатистических водителей, которые помогут вам уберечь рулевой узел от преждевременного износа и поломок:
Несмотря на высокую прочность описанного механизма, следует внимательно относиться к вопросам диагностики рулевой рейки Логан, проводить которую лучше в условиях СТО. В процессе самостоятельного осмотра рулевого узла можно упустить из виду множество мелких деталей, которые вкупе способны быстро вывести все элементы рулевой рейки либо рулевой колонки из строя.
Это ещё раз говорит о необходимости квалифицированной помощи в процессе эксплуатации автомобиля, поскольку такой подход обеспечивает не только комфорт, но и безопасность в процессе вождения.
Renault Logan ХЕР Бортжурнал Устранение стука спереди слева подтяжка рулевой рейки 06.10.2016
Неисправность рулевой рейки является важным вопросом среди автомобилистов. Многих интересует рулевая рейка Логан цена покупки и замены, часто у нас спрашивают «рейка Логан с гур цена», реже ищут «рулевая рейка Логан без гур цена», кого-то интересует, как осуществляется ремонт рулевой рейки гур Рено Логан, некоторых волнует ремонт рулевой колонки Логан. В любом случае, чтобы отсрочить появление подобных вопросов, стоит прислушаться к рекомендациям мастеров и владельцев Рено Логан.
Вот некоторые советы, выделенные на личном опыте среднестатистических водителей, которые помогут вам уберечь рулевой узел от преждевременного износа и поломок:
Никогда не нужно выворачивать руль до самого упора — это снизит усилие, прилагаемое на рейку, что заметно уменьшит риск износа.
К пыльникам рулевых тяг следует относиться с особой осторожностью — их поломка или дефект может привести к запотеванию механизма реек, что вызывает за собой течь жидкости ГУ.
Рулевую рейку нужно прогревать в холодное время года точно так же, как и двигатель.
Самостоятельная проверка состояния рулевого узла во многом зависит от качества жидкости, залитой в специальный бачок. Она должна быть чистой и прозрачной
При любом виде ее замутнения или образования инородных тел жидкость заменяется.
Несмотря на высокую прочность описанного механизма, следует внимательно относиться к вопросам диагностики рулевой рейки Логан, проводить которую лучше в условиях СТО. В процессе самостоятельного осмотра рулевого узла можно упустить из виду множество мелких деталей, которые вкупе способны быстро вывести все элементы рулевой рейки либо рулевой колонки из строя.
Это ещё раз говорит о необходимости квалифицированной помощи в процессе эксплуатации автомобиля, поскольку такой подход обеспечивает не только комфорт, но и безопасность в процессе вождения.
Сколько в среднем ходит рулевая рейка на Renault Logan
Несмотря на надежность, данный узел может выйти из строя. Если верить производителю, то ресурс управляющей рейки составляет не менее 180-200 тыс. км. Чтобы избежать последствий неисправностей, нужно периодически (один раз в полгода) проводить ее диагностику и при необходимости производить ремонтные работы.
Существует много причин, оказывающих воздействие на работу рулевой рейки. Основными из них являются:
- Естественный износ узла.
- Низкое качество дорог.
- Накопление грязи, пыли в уплотнителях, что способствует появлению коррозии.
- Агрессивный стиль вождения т.д.
По мнению специалистов, проведение профилактических мер обеспечит безопасность на дороге, а также поможет избежать ремонта.
Рулевая рейка Логан составляющие
Рассмотрим составляющие детали:
- Рулевые тяги и наконечники, отвечающие за поворот колес, крепятся к выдвижным механизмам детали.
- Зубчатая планка с шестернями отвечает за передачу усилия от руля на тяги, управляет колесной парой.
- Корпус (картер) – составляющая, изготовленная из алюминия, внутри нее содержатся все основные механизмы рейки.
- Система пружин обеспечивает плотное прилегание рейки к шестерням, а также избавляет руль от свободного хождения, люфтов.
- Ограничители регулируют максимальное значение поворотов руля в левую и правую стороны.
- Подшипники — используются для легкости манипуляций, осуществляемых при поворотах рейки.
Как подтянуть рулевую рейку на Рено Логан видео фото и видео
Это дает возможность обеспечивать и остроту управляемости, и легкость вождения автомобилем.
Ремонт рулевой рейки Логан, Logan
Гайку поворачивают вправо на градусов; Помощник пусть вращает руль; Если стук слышится, проводят шаг 1. Сейчас большинство реек оснащены усилителями, призванными максимально облегчать управление. Гайка расположена под стрелкой см.
Рулевая рейка при этом перемещалась со стуком ощутимо внутрь и немного вверх. Местоположение гайки надо нащупать рукой. Колесо снимал и одевал раз семь, пока не добился оптимального результата.
Рейка с ГУР Сам механизм устроен аналогично механической системе, но есть определенные особенности. Рулевое управление стало собраннее, люфт убрался, рулевое колесо после поворота возвращается само .
Гайка первоначально сдвигаться не хотела из-за стопорной шайбы, но приложив небольшое усилие, гайку удалось провернуть. Когда настроил, то с одной стороны дальней также шайбу накернил смял в углубление , чтобы гайка не провернулась.
Рулевое управление стало собраннее, люфт убрался, рулевое колесо после поворота возвращается само назад. Стуки при поворотах почти пропали. В моей рейке имеется люфт вала рулевой рейки, к которому подсоединяется рулевая колонка.
Разбивается сам механизм — в большинстве конструкций имеется втулка из фторопласта, которая при сильном износе будет стучать. Также она является причиной люфтов. Рулевые рейки с ГУР имеют свойство течь. Среди неисправностей рейки можно выделить люфт, стуки, щелчки, тугое вращение, вибрации рулевого механизма.
Также вследствие износа руль может прокручиваться. А колеса при этом будут стоять на месте.
Запчасти и детали рулевого управления и устройство
Причина в том, что на шестерне износились зубья. Большинство проблем можно решить заменой ремкомплекта. Но если износились зубья и руль прокручивается с характерным стуком и щелчками, то поможет только замена рулевой рейки «Рено Логана».
Признаки поломки Определить неисправность можно по признакам. Так, при проезде различных неровностей будет слышен стук, который становится тише, если повернуть колеса в крайнее положение.
Также о необходимости замены или ремонта свидетельствует снижение усилия на рулевом колесе в центральном положении.
Так, автомобиль может бросать в сторону, даже если поворот руля был совсем незначительным. Нередко случается, когда угол, на который повернулись колеса, не соответствует тому, на который повернули руль.
О неисправности элемента также можно думать, если в бачке ГУР постоянно падает уровень жидкости
При замене важно знать артикул рулевой рейки «Рено Логана»
А ещё перед тем, как подтянуть рулевую рейку Рено Логан, многие поступают так: Этот метод лучше не использовать.
Проводим регулировку правильно Конечно, лучше выполнять всю работу с помощником.
Поиск по сайту
Рейку настраивают шаг за шагом: Гайку поворачивают вправо на градусов; Помощник пусть вращает руль; Если стук слышится, проводят шаг 1. На последнем шаге гайку затягивают, повернув её ещё на 10 градусов. Стук рейки, пример на видео.
Чтобы узнать правильный артикул, необходимо разглядеть данный номер на детали. Благодаря данному артикулу можно также подобрать запасные части для Логан, такие как ремкомплект для рейки. Мы рекомендуем пользоваться оригинальным артикулом и приобретать строго фирменные запчасти Рено.
Ремонт рулевой рейки Логан, Logan
Конечно, существует много брендов обладающих своим артикулом запчастей, но качество изготовление данных деталей, увы, оставляет желать лучшего. Приступим к ремонту Чтобы начать работу по устранению стука, нам необходимо воспользоваться комплектом специального инструмента для демонтажа тяг, наконечников и пыльника.
Также для данной работы необходим автомобильный подъемник, так как осуществлять подобные работы без данного инструмента невозможно. Если в правом или левом наконечнике присутствует люфт, или он ходит вверх и вниз, мы производим его замену новой деталью.
Заранее сверьте номер артикула. Для того, чтобы снять этот элемент, необходимо демонтировать переднее колесо, после чего открутить фиксирующую гайку шарового механизма.
Данная операция проводится одинаково с левой и правой стороны. Ремонт этих деталей у токаря, подразумевает постоянную подтяжку задней части, для устранения люфта.
Проверка состояния рулевого управления Рено Логан 2005
Проверку состояния рулевого управления проводим через каждые 15 тыс. км
пробега. На элементах рулевого управления не должно быть механических
повреждений.
Для проверки свободного хода рулевого колеса (люфта в рулевом
управлении) устанавливаем передние колеса в положение, соответствующее
прямолинейному движению автомобиля. Прикрепляем скотчем к панели
приборов отвертку с длинным стержнем, чтобы ее лезвие было направлено к
рулевому колесу. Поворачиваем рулевое колесо до момента начала поворота
колес (при этом колеса должны оставаться неподвижными) сначала в одну, а
затем в другую сторону.
При этом, в моменты начала поворота колес, мелом или ниткой отмечаем
границы свободного хода рулевого колеса на его ободе.
Измерив расстояние между метками…
…определяем свободный ход рулевого колеса, который не должен превышать
5° (соответствует повороту рулевого колеса на 15 мм) при условии
исправности рулевого механизма, рулевых тяг, подшипников ступиц передних
колес и телескопических стоек.
При резком повороте рулевого колеса из стороны в сторону на небольшой
угол убеждаемся в отсутствии стука в карданных шарнирах рулевой колонки
и рулевом механизме. В противном случае подтягиваем ослабленные
крепления элементов рулевого управления или заменяем неисправные детали
и узлы.
Для оценки состояния шаровых шарниров наконечников рулевых тяг
потребуется помощник. Вывешиваем передние колеса и надежно фиксируем
автомобиль на подставках заводского изготовления.
Помощник, взявшись за колесо, качает его в горизонтальной плоскости —
несколько раз поочередно резко тянет заднюю часть колеса на себя, а
переднюю — от себя, и наоборот.
При этом, приложив руку…
…к корпусу шарового шарнира 1 наконечника рулевой тяги и рычагу
поворотного кулака 2, оцениваем их взаимное перемещение.
Если ощущается свободный ход в шаровом шарнире, необходимо заменить
наконечник рулевой тяги.
Затем прикладываем усилие снизу-вверх к корпусу шарового шарнира
наконечника рулевой тяги вдоль оси пальца шарнира.
При этом у исправного наконечника рулевой тяги корпус шарнира должен
переместиться относительно пальца шарнира на 1,5–2,0 мм. Это
свидетельствует о том, что вкладыш пальца не заклинен в гнезде корпуса
шарнира и перемещается, сжимая пружину шарнира. Наконечник рулевой тяги
с заклиненным вкладышем шарнира следует заменить. Также нужно заменить
наконечник рулевой тяги…
…если чехол шарнира наконечника порвался, потрескался или потерял
эластичность.
Проверяем состояние чехлов рулевого механизма.
Если чехлы потеряли эластичность, потрескались или порвались, их
необходимо заменить.
