Стартер — снятие и установка
Audi A6 C5 Allroad. Электрооборудование. Силовые устройства

Стартер состоит из картера привода, корпуса якоря и корпуса коллектора. В корпусе якоря и в корпусе коллектора размещены якорь и коллектор, а также щеткодержатель. В щеткодержателе находятся угольные щетки, которые, хотя медленно, но все же постепенно истираются. При сильном износе угольных щеток стартер безупречно работать не может.

В картере привода размещен шестеренный привод. Если на стартер через замок зажигания поступает напряжение, тяговое реле, размещенное в корпусе стартера, толкает шестерню по крутой резьбе к зубчатому венцу маховика. Как только шестерня доходит до упора к шпинделю, возникает механическая связь с маховым колесом. Теперь стартер может довести двигатель до требуемой частоты оборотов. Если двигатель запустился, шестерня ускоряется двигателем. В течение некоторого времени она вращается быстрее стартера и выходит из зацепления,что приводит к прекращению связи стартера с двигателем.

Так как для пуска двигателя внутреннего сгорания необходим большой ток, то при техническом обслуживании автомобиля следует проверять состояние подсоединения проводов. Заржавевшие контакты необходимо чистить и смазывать защитной смазкой, используемой для защиты полюсных выводов аккумулятора.

Внимание! Порядок действий дан на примере автомобилей с бензиновым 8-цилиндровым двигателем без турбонаддува.

Снятие

1. Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.

Внимание! Если радиоприемник имеет код доступа, то при отключении аккумулятора этот код удаляется. После подключения аккумулятора радиоприемник можно будет включить только лишь после ввода соответствующего кода или же прибегнув к услугам мастерской AUDI или завода-изготовителя радиоприемника. Поэтому перед отсоединением аккумулятора уточните и запишите введенный код.

2. Снимите защитную крышку двигателя (см. стрелки на иллюстрации).

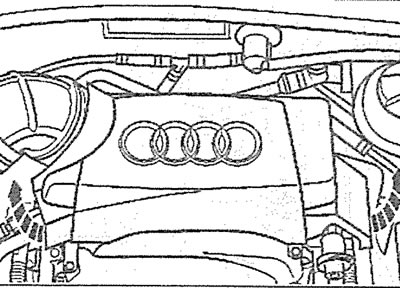

12.2. Снимите защитную крышку двигателя (см. стрелки)

Внимание! Если радиоприемник имеет код доступа, то при отключении аккумулятора этот код удаляется. После подключения аккумулятора радиоприемник можно будет включить только лишь после ввода соответствующего кода или же прибегнув к услугам мастерской AUDI или завода-изготовителя радиоприемника. Поэтому перед отсоединением аккумулятора уточните и запишите введенный код.

Внимание! Для снятия стартера необходимо разгрузить опоры силового блока, для чего приподнимите двигатель и коробку передач с помощью подъемника, тали или поперечной балки, которая закрепляется над моторным отсеком (см. иллюстрацию 12.0).

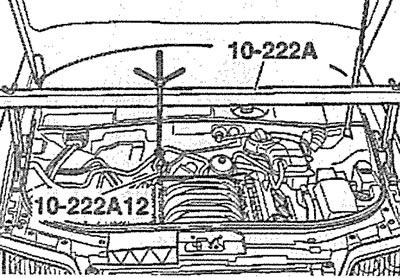

12.0. Установите на передке поперечную балку, чтобы разгрузить опоры силового блока

3. Автомобили со стояночным отопителем. Вывинтите болты (см. стрелки на иллюстрации) крепления трубы стояночного отопителя к звукоизоляционному щитку.

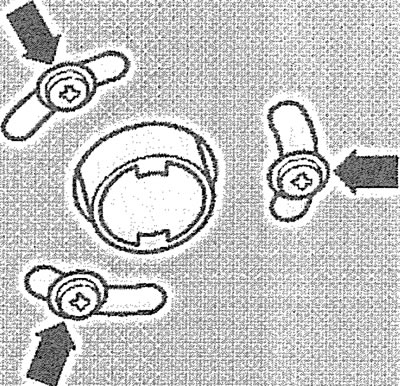

12.3. Вывинтите болты (см. стрелки) крепления трубы стояночного отопителя к звукоизоляционному щитку. Автомобили с дизельным двигателем и стояночным отопителем

4. Вывинтите болты/отожмите фиксаторы 1-3 и 5 и снимите брызговик двигателя (см. иллюстрацию).

12.4. Вывинтите болты/отожмите фиксаторы 1-3 и 5 и снимите брызговик двигателя

5. Отвинтите гайки 1-4 скоб крепления штанги стабилизатора поперечной устойчивости (см. иллюстрацию).

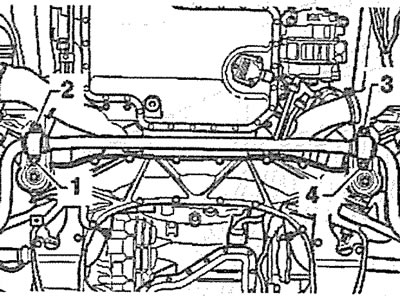

12.5. Отвинтите гайки 1-4 скоб крепления штанги стабилизатора поперечной устойчивости

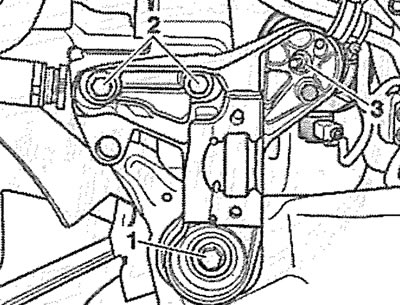

6. Отвинтите сначала гайку 3, затем вывинтите болты 1 и 2 и снимите опору подвески двигателя (см. иллюстрацию).

12.6. Отвинтите сначала гайку 3, затем вывинтите болты 1 и 2 и снимите опору подвески двигателя

7. Вывинтите болт(см. стрелку на иллюстрации) держателя, которым маслопровод крепится к нижней части масляного поддона.

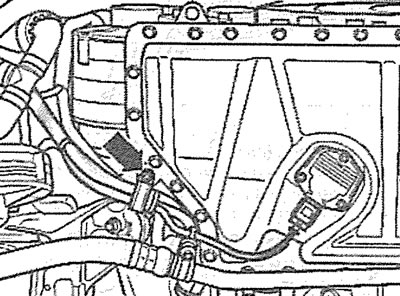

12.7. Вывинтите болт (см. стрелку) держателя, которым маслопровод крепится к нижней части масляного поддона

8. Отсоедините штекер 1, вывинтите болты (см. стрелки на иллюстрации) и снимите правую опору подвески двигателя.

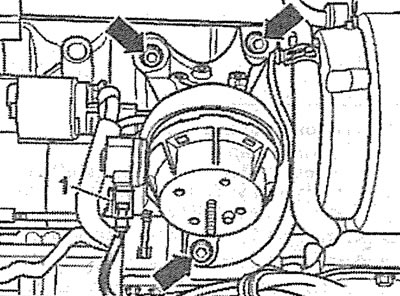

12.8. Отсоедините штекер 1, вывинтите болты (см. стрелки) и снимите правую опору подвески двигателя

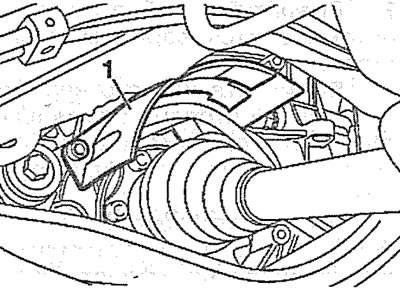

9. Снимите теплозащитный щиток 1 и отсоедините хвостовик правого приводного вала от коробки передач (см. иллюстрацию).

12.9. Снимите теплозащитный щиток 1 и отсоедините хвостовик правого приводного вала от коробки передач

10. Отвинтите гайку 1 клеммы провода«массы» (-) и отсоедините провод (см. иллюстрацию).

12.10. Отвинтите гайку 1 клеммы провода «массы» (-) и отсоедините провод

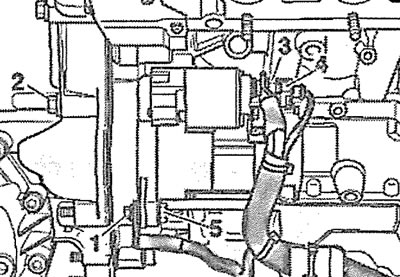

11. Отсоедините от стартера штекеры проводов 3 и 4, вывинтите болты 2 и 5 и аккуратно снимите стартер (см. иллюстрацию 12.10).

Где находится стартер на ауди а6

Стартер — снятие и установка
Audi A6 C5 Allroad. Электрооборудование. Силовые устройства

Стартер состоит из картера привода, корпуса якоря и корпуса коллектора. В корпусе якоря и в корпусе коллектора размещены якорь и коллектор, а также щеткодержатель. В щеткодержателе находятся угольные щетки, которые, хотя медленно, но все же постепенно истираются. При сильном износе угольных щеток стартер безупречно работать не может.

В картере привода размещен шестеренный привод. Если на стартер через замок зажигания поступает напряжение, тяговое реле, размещенное в корпусе стартера, толкает шестерню по крутой резьбе к зубчатому венцу маховика. Как только шестерня доходит до упора к шпинделю, возникает механическая связь с маховым колесом. Теперь стартер может довести двигатель до требуемой частоты оборотов. Если двигатель запустился, шестерня ускоряется двигателем. В течение некоторого времени она вращается быстрее стартера и выходит из зацепления,что приводит к прекращению связи стартера с двигателем.

Так как для пуска двигателя внутреннего сгорания необходим большой ток, то при техническом обслуживании автомобиля следует проверять состояние подсоединения проводов. Заржавевшие контакты необходимо чистить и смазывать защитной смазкой, используемой для защиты полюсных выводов аккумулятора.

Внимание! Порядок действий дан на примере автомобилей с бензиновым 8-цилиндровым двигателем без турбонаддува.

Снятие

1. Отсоедините клемму провода «массы» (-) от отрицательного полюса аккумулятора.

Внимание! Если радиоприемник имеет код доступа, то при отключении аккумулятора этот код удаляется. После подключения аккумулятора радиоприемник можно будет включить только лишь после ввода соответствующего кода или же прибегнув к услугам мастерской AUDI или завода-изготовителя радиоприемника. Поэтому перед отсоединением аккумулятора уточните и запишите введенный код.

2. Снимите защитную крышку двигателя (см. стрелки на иллюстрации).

12.2. Снимите защитную крышку двигателя (см. стрелки)

Внимание! Если радиоприемник имеет код доступа, то при отключении аккумулятора этот код удаляется. После подключения аккумулятора радиоприемник можно будет включить только лишь после ввода соответствующего кода или же прибегнув к услугам мастерской AUDI или завода-изготовителя радиоприемника. Поэтому перед отсоединением аккумулятора уточните и запишите введенный код.

Внимание! Для снятия стартера необходимо разгрузить опоры силового блока, для чего приподнимите двигатель и коробку передач с помощью подъемника, тали или поперечной балки, которая закрепляется над моторным отсеком (см. иллюстрацию 12.0).

12.0. Установите на передке поперечную балку, чтобы разгрузить опоры силового блока

3. Автомобили со стояночным отопителем. Вывинтите болты (см. стрелки на иллюстрации) крепления трубы стояночного отопителя к звукоизоляционному щитку.

12.3. Вывинтите болты (см. стрелки) крепления трубы стояночного отопителя к звукоизоляционному щитку. Автомобили с дизельным двигателем и стояночным отопителем

4. Вывинтите болты/отожмите фиксаторы 1-3 и 5 и снимите брызговик двигателя (см. иллюстрацию).

12.4. Вывинтите болты/отожмите фиксаторы 1-3 и 5 и снимите брызговик двигателя

5. Отвинтите гайки 1-4 скоб крепления штанги стабилизатора поперечной устойчивости (см. иллюстрацию).

12.5. Отвинтите гайки 1-4 скоб крепления штанги стабилизатора поперечной устойчивости

6. Отвинтите сначала гайку 3, затем вывинтите болты 1 и 2 и снимите опору подвески двигателя (см. иллюстрацию).

12.6. Отвинтите сначала гайку 3, затем вывинтите болты 1 и 2 и снимите опору подвески двигателя

7. Вывинтите болт(см. стрелку на иллюстрации) держателя, которым маслопровод крепится к нижней части масляного поддона.

12.7. Вывинтите болт (см. стрелку) держателя, которым маслопровод крепится к нижней части масляного поддона

8. Отсоедините штекер 1, вывинтите болты (см. стрелки на иллюстрации) и снимите правую опору подвески двигателя.

12.8. Отсоедините штекер 1, вывинтите болты (см. стрелки) и снимите правую опору подвески двигателя

9. Снимите теплозащитный щиток 1 и отсоедините хвостовик правого приводного вала от коробки передач (см. иллюстрацию).

12.9. Снимите теплозащитный щиток 1 и отсоедините хвостовик правого приводного вала от коробки передач

10. Отвинтите гайку 1 клеммы провода«массы» (-) и отсоедините провод (см. иллюстрацию).

12.10. Отвинтите гайку 1 клеммы провода «массы» (-) и отсоедините провод

11. Отсоедините от стартера штекеры проводов 3 и 4, вывинтите болты 2 и 5 и аккуратно снимите стартер (см. иллюстрацию 12.10).

Где находится стартер на ауди а6

Путь к стартеру и генератору часть 3. Снятие стартера и генератора

1. Первым делом ослабляем ремень генератора с помощью большого шестигранника. Далее откручиваем крепление трубок кондиционера.

2. Откручиваем 2 болта на крепление генератора. Чуть отводим генератор в сторону и отсоединяем от него провода. Вот и все вынимаем генератор!

3. Вот и все виден стартер. Отсоединяем от стартера провода. Теперь приступаем к откручиванию болтов: первый болт откручиваем спереди внизу стартера.

4. Вот и второй болт. Необходимо снять колесо пассажирское, открутить вставку пластмассовую в подкрылке в районе шруза. После этого берем головку на 16", карданчик, 3 удлинителя и вороток. После длительных мучений все же вышло открутить его!

Снятие стартера Ауди А6

Есть минимум два способа, как снять стартер на Ауди А6. В первом варианте на подъемнике нужно вывесить двигатель и снять подрамник, после чего уже можно добраться до стартера. Во втором — привести «морду» в сервисное положение и снять генератор, а затем приступить к снятию стартера. В данном видео рассмотрен второй способ.

Чтобы подобраться к стартеру, сначала нужно снять бампер, без этого никак не подобраться к болтам, которые крепят «телевизор». Затем нужно перевести в сервисное положение сам «телевизор». Затем нужно снять ремень и генератор.

Но и это еще не позволит подобраться к стартеру. Нужно еще снять переднее правое колесо и поддомкратить машину.

Снятие стартера Audi A6

Те, кто сталкивался с вопросом снятия стартера на Ауди А6 знают, что есть два способа проведения этой процедуры.

Первый: с использованием подъемника.

Второй: с приведением «морды» в сервисное положение.

Первый способ:

1. Сбрасываем клемму
2. Поднимаем автомобиль на подъемнике
3. Откручиваем крепежную планку
4. Снимаем провода (силовой и оттягивающий)
5. Силовую защиту (установлена на хомуте)
6. С обратной стороны откручиваем два болта
7. Вынимаем стартер.

Второй способ:

1. Снимаем бампер
2. Откручиваем 4 болта на которых держится передняя рамка
3. Переводим его в сервисное положение
4. Сбрасываем ремень и
5. Откручиваем 2 болта генератора, сбрасываем провода и вынимаем его
6. Домкратим автомобиль
7. Снимаем колесо (переднее правое)
8. Сбрасываем провода стартера и вынимаем его

Оговорюсь, что последние пункты достаточно замороченные, и чтобы вытащить стартер, нужно сильно ухищриться с болтами крепления, за счет из неудобного расположения в районе колеса.

Где стартер на Audi A6?

Когда ваша машина работает нормально, все в порядке, тем не менее, если у вас возникнут частые проблемы, вы можете начать беспокоиться, особенно если ваша машина не заводится. В этом посте мы научим вас, где находится стартер Audi A6, это поможет вам решить проблемы с зажиганием. Чтобы добиться этого, мы сначала объясним функцию стартера, а затем где стартер на Ауди А6 И, наконец, как заменить стартер в автомобиле.

Роль стартера на вашем Audi A6

Мы начнем это содержание с подробного описания функции стартера на вашем Audi A6. Стартер электродвигатель который питается от вашей батареи, его роль будет заключаться в том, чтобы ваш двигатель работал на достаточно высокой скорости, чтобы запустить его (обычно около 300/400 об / мин). Он состоит из трех основных частей:

Электромагнит: Эта часть представляет собой электрическое реле, которое действует как переключатель, он активируется ключом вашего Audi A6 и пропускает ток от вашей батареи к двигателю вашего генератора переменного тока.

Двигатель: Самый важный элемент вашего генератора — это тот, который будет приводить в движение маховик вашего Audi A6 и развивать скорость, достаточную для запуска вашего двигателя.

Где стартер на Audi A6?

Теперь, когда мы быстро объяснили, что такое стартер и как он работает, мы ответим на вопрос, который большинство из вас должны задать себе. где стартер на базе Ауди А6? Найти стартер довольно легко, на самом деле это большой компонент, который почти всегда будет располагаться в одном и том же месте. Ниже мы предлагаем вам увидеть два возможных места для установки стартера вашего автомобиля.

Расположение стартера на классической Audi A6

Первый и самый распространенный случай, когда можно обнаружить стартер Audi A6 с обычным мотором (подразумевается без запуска и остановки). У стартера есть особое действие, чтобы запустить двигатель вашего автомобиля, для этого он всегда должен быть возле маховика двигателя этого потому что это компонент, который он активирует при использовании. Маховик расположен на стыке коробки передач и двигателя.

Расположение стартера на Audi A6 с запуском и остановкой

А теперь второй возможное стартовое расположение вашего Audi A6 . Этот случай встречается гораздо реже. Речь идет только о двигателях, оснащенных пуском и остановом, и хороший их компонент будет оснащен стартером, расположенным рядом с маховиком. Тем не менее, на некоторых конкретных сериях или двигателях стартер вашего Audi A6 может быть интегрирован в ваш генератор переменного тока, затем он будет назван стартер-генератором, чтобы обнаружить это не проще, найдите свой ремень для аксессуаров, и вы должны увидеть большой блок стартера.

Как заменить стартер на Ауди А6?

, если вы не знаете, как это сделать, не думайте дважды, чтобы ознакомиться с нашим контентом, в котором указано, как это сделать, не рискуя.
Найдя стартер, ослабьте крепления, которые удерживают его в блоке двигателя, обычно их будет 2 или 3

Если у вас есть дополнительные вопросы об Audi A6, не стесняйтесь обращаться к нам. Audi A6 категория.

Как снять стартер самым простым способом на Ауди А6 С5

Снятие стартера на Ауди А6 С5 без снятия бампера и разбора переда автомобиля. В видео был показан процесс снятия стартера с автомобиля марки Ауди А6 С5 кузов, 2.4 V6 с механической коробкой переключения передач (МКПП).

Полезные видео по ремонту и обслуживанию Ауди:
➔ Замена контактной группы замка зажигания https://www.youtube.com/watch?v=YEC-CoZuNPE
➔ Как снять передний бампер Ауди А6 С5 https://www.youtube.com/watch?v=f851B4nPmsw
➔ Как перевести перед в сервисное положение Ауди https://www.youtube.com/watch?v=o4nzlsdQTWI
➔ Как привязать радио ключ к блоку комфорта https://www.youtube.com/watch?v=_FJVAt3etNk
➔Тест-драйв новых автомобилей https://autovogdenie.ru

Реклама и сотрудничество: kurbanik1@gmail.com
*************************************************************************
Подписаться на канал http://www.youtube.com/user/1kurbanik?sub_confirmation=1

Много интересного из области ремонта автомобилей Ауди, Фольксваген, Шкода своими руками в гаражных условиях.

Где находится стартер на ауди а6

Путь к стартеру и генератору часть 3. Снятие стартера и генератора

1. Первым делом ослабляем ремень генератора с помощью большого шестигранника. Далее откручиваем крепление трубок кондиционера.

2. Откручиваем 2 болта на крепление генератора. Чуть отводим генератор в сторону и отсоединяем от него провода. Вот и все вынимаем генератор!

3. Вот и все виден стартер. Отсоединяем от стартера провода. Теперь приступаем к откручиванию болтов: первый болт откручиваем спереди внизу стартера.

4. Вот и второй болт. Необходимо снять колесо пассажирское, открутить вставку пластмассовую в подкрылке в районе шруза. После этого берем головку на 16", карданчик, 3 удлинителя и вороток. После длительных мучений все же вышло открутить его!

Снятие стартера Ауди А6

Есть минимум два способа, как снять стартер на Ауди А6. В первом варианте на подъемнике нужно вывесить двигатель и снять подрамник, после чего уже можно добраться до стартера. Во втором — привести «морду» в сервисное положение и снять генератор, а затем приступить к снятию стартера. В данном видео рассмотрен второй способ.

Чтобы подобраться к стартеру, сначала нужно снять бампер, без этого никак не подобраться к болтам, которые крепят «телевизор». Затем нужно перевести в сервисное положение сам «телевизор». Затем нужно снять ремень и генератор.

Но и это еще не позволит подобраться к стартеру. Нужно еще снять переднее правое колесо и поддомкратить машину.

Снятие стартера Audi A6

Те, кто сталкивался с вопросом снятия стартера на Ауди А6 знают, что есть два способа проведения этой процедуры.

Первый: с использованием подъемника.

Второй: с приведением «морды» в сервисное положение.

Первый способ:

1. Сбрасываем клемму
2. Поднимаем автомобиль на подъемнике
3. Откручиваем крепежную планку
4. Снимаем провода (силовой и оттягивающий)
5. Силовую защиту (установлена на хомуте)
6. С обратной стороны откручиваем два болта
7. Вынимаем стартер.

Второй способ:

1. Снимаем бампер
2. Откручиваем 4 болта на которых держится передняя рамка
3. Переводим его в сервисное положение
4. Сбрасываем ремень и
5. Откручиваем 2 болта генератора, сбрасываем провода и вынимаем его
6. Домкратим автомобиль
7. Снимаем колесо (переднее правое)
8. Сбрасываем провода стартера и вынимаем его

Оговорюсь, что последние пункты достаточно замороченные, и чтобы вытащить стартер, нужно сильно ухищриться с болтами крепления, за счет из неудобного расположения в районе колеса.
