Как выставить метки грм на газель 4216 двигатель

ЗМЗ 4216 О метках грм.

Был такой момент, откапиталил человек сотку, собрал а она не заводится, что только в голову не лезло, что только не проверяли ничего не помогало и пришел этот моторист к старому диагносту, расказал все причины а тот ему и говорит метки смотри, ну фигли делать нечего, разбирает он все это дело смотрит по меткам все норм, точка на коленвале и прорезь на распредвале совпадают, он опять к диагносту, так мол и так а старик и говорит 4 зуб от распредвальной шпонки там так, оказуется нет, заводской брак, метка на распредвале была смещена на несколько зубьев, что и не давало мотору завестись.

Как все должно выглядеть на самом деле, вывод, даже если ты знаеш свое дело, есть такие нюансы которые могут выбить из колеи.

4216 двигатель газель метки грм как выставить

Выставление меток ГРМ на двигателе ГАЗель 4216 является важным этапом при проведении ремонта или замены ремня ГРМ. Это помогает синхронизировать работу клапанов и поршней, обеспечивая правильное функционирование двигателя.

Подготовка к выставлению меток ГРМ

Перед тем как приступить к выставлению меток ГРМ, необходимо убедиться, что двигатель находится в положении ВМТ (верхняя мёртвая точка) первого цилиндра. Для этого можно использовать специальный инструмент или контрольную отметку на маховике.

Выставление меток ГРМ

1. Откройте крышку ГРМ, чтобы получить доступ к шкиву коленчатого вала и шкиву распределительного вала.

2. Определите положение меток на шкивах. Обычно на шкиве коленчатого вала есть метка \»0\», а на шкиве распределительного вала — метка \»ОТМЕТКА\».

3. Поверните коленчатый вал так, чтобы метка \»0\» на шкиве коленчатого вала совпала с меткой на крышке ГРМ или маховике.

4. После этого, убедитесь, что метка \»ОТМЕТКА\» на шкиве распределительного вала совпадает с меткой на крышке ГРМ.

5. Затяните болты крепления шкивов, убедившись, что они надёжно фиксируют шкивы в заданном положении.

Как выставить метки грм на газель 4216 двигатель

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Впускные и выпускные клапаны газораспределительного механизма ГРМ двигателя УМЗ-4216 расположены в головке блока цилиндров вертикально в ряд. Привод клапанов осуществляется от распределительного вала через толкатели, штанги толкателей и коромысла.

Газораспределительный механизм ГРМ двигателя УМЗ-4216, устройство, каталожные номера деталей и узлов, обслуживание ГРМ УМЗ-4216.

Распределительный вал ГРМ двигателя УМЗ-4216 чугунный с отбелом до высокой твердости кулачков. Имеет пять опорных шеек и шестерню привода масляного насоса. Привод распределительного вала осуществляется от коленчатого вала парой косозубых шестерен. Обе шестерни имеют по два резьбовых отверстия для съемника. Осевое перемещение распределительного вала ограничивается стальным упорным фланцем.

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216.

Рабочий зазор 0,1-0,2 мм между ступицей шестерни и упорным фланцем обеспечивается тем, что распорное кольцо зажатое межу шестерней и шейкой распределительного вала, толще упорного фланца. Правильность фаз газораспределения ГРМ двигателя УМЗ-4216 обеспечивается установкой шестерен по меткам. Метка «О» на шестерне коленчатого вала должна быть против риски у впадин зуба на шестерне распределительного вала.

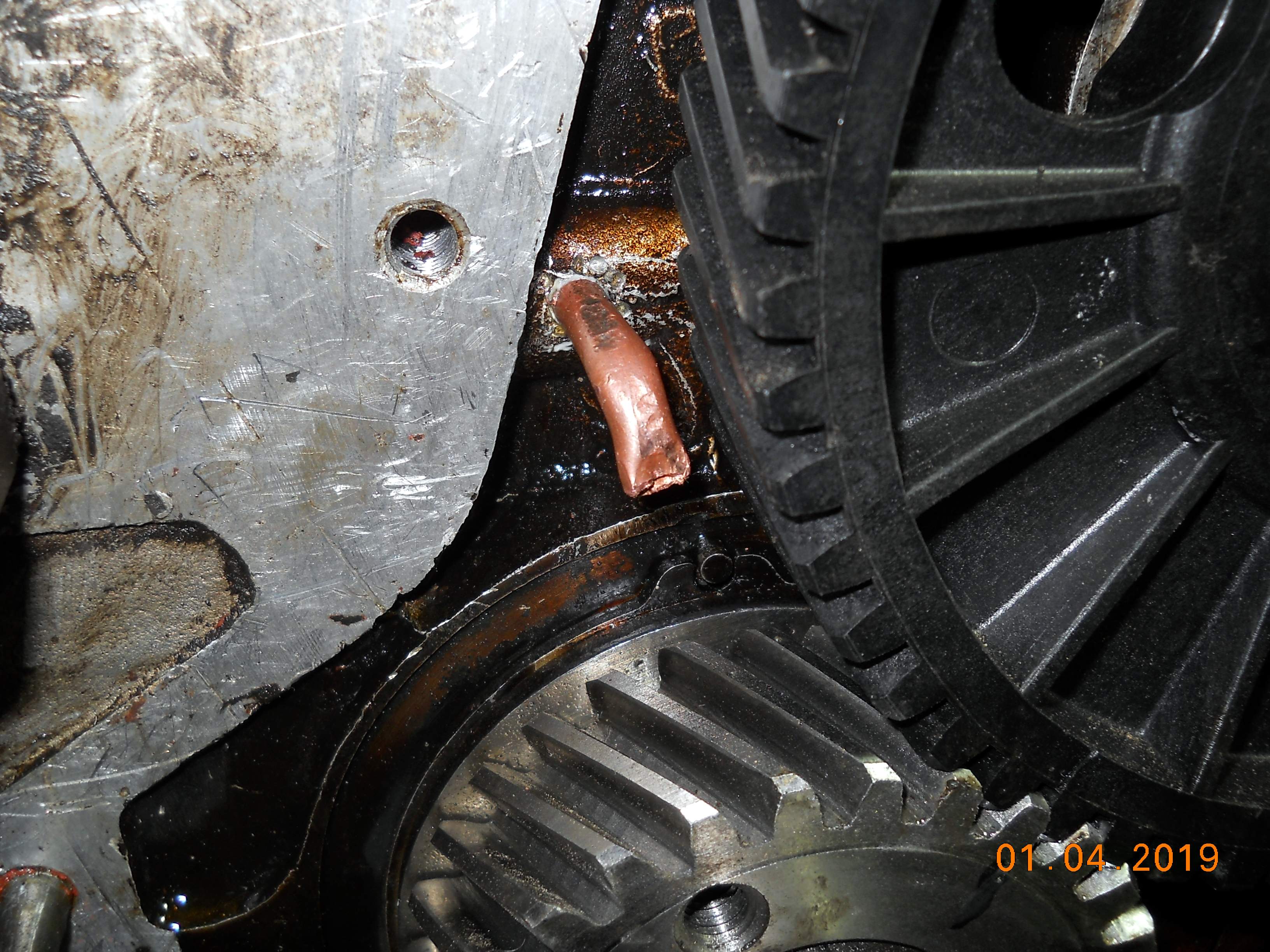

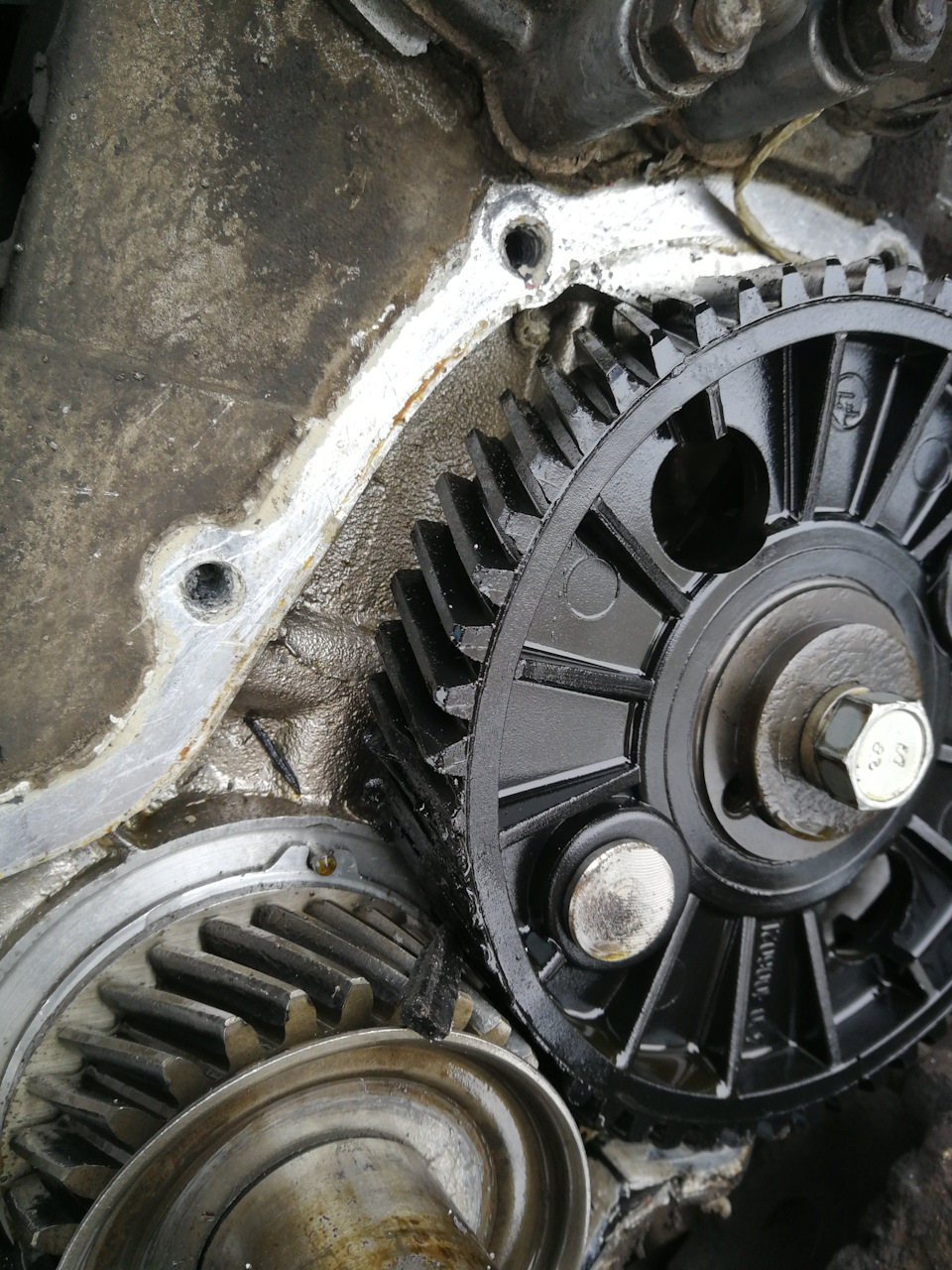

Установочные метки на шестернях распределительного и коленчатого валов двигателя УМЗ-4216.

На торце шестерни распределительного вала установлен отметчик, генерирующий при прохождении мимо торца датчика фазы (датчик установлен на крышке распределительных шестерен) электрический импульс для управления фазированной подачей топлива.

Каталожные номера деталей и узлов газораспределительного механизма ГРМ двигателя УМЗ-4216.

Толкатели и штанги толкателей газораспределительного механизма ГРМ двигателя УМЗ-4216.

Толкатели стальные с наплавкой рабочего торца специальным чугуном, имеющим высокую твердость. Штанги толкателей из дюралюминиевого прутка с напрессованными на оба конца стальными наконечниками.

Коромысла клапанов и клапана газораспределительного механизма ГРМ двигателя УМЗ-4216.

Коромысла клапанов стальные, взаимозаменяемые, с запрессованной втулкой из оловянистой бронзы. Впускные клапаны изготовлены из хромистой стали, выпускные из жаростойкой стали. Рабочая фаска выпускных клапанов имеет наплавку из специального жаропрочного сплава.

Привод впускного клапана ГРМ двигателя УМЗ-4216.

Обслуживание газораспределительного механизма ГРМ двигателя УМЗ-4216.

Обслуживание ГРМ двигателя УМЗ-4216 заключается в периодической проверке зазора между коромыслами и клапанами, в очистке клапанов от нагара и их притирке. Регулировку зазоров выполнять на холодном двигателе при очередном техническом обслуживании или при появлении признаков нарушения зазоров.

Регулировка зазоров между коромыслами и клапанами газораспределительного механизма ГРМ двигателя УМЗ-4216.

Регулировку зазоров между коромыслами и клапанами необходимо производить в следующем порядке.

— Отсоединить низковольтные и высоковольтные провода от катушек зажигания. — Отсоединить от ресивера шланг основной ветви системы вентиляции картера. — Снять крышку коромысел вместе с катушками зажигания. — Установить поршень первого цилиндра в ВМТ такта сжатия, для чего повернуть специальным ключом на 36 мм коленчатый вал двигателя УМЗ-4216 до положения, при котором метка на шкиве-демпфере коленчатого вала совместиться со штифтом на крышке распределительных шестерен. При этом коромысла впускного и выпускного клапанов первого цилиндра будут свободно покачиваться (клапаны закрыты).

Установочная метка на шкиве-демпфере коленчатого вала двигателя УМЗ-4216.

— Проверить с помощью щупа зазоры между коромыслами и клапанами первого цилиндра. При необходимости с помощью регулировочного винта установить зазор 0,30-0,35 мм по щупу, после чего, поддерживая отверткой регулировочный винт, затянуть контргайку регулировочного винта и проверить правильность зазора.

Проворачивая коленчатый вал на полоборота, отрегулировать зазоры остальных цилиндров согласно порядку их работы 1-2-4-З. Зазор между коромыслом и клапаном на холодном двигателе, температура 15-20 градусов, для выпускных клапанов первого и четвертого цилиндров должен быть 0,30-0,35 мм, для остальных клапанов — 0,35-0,40 мм.

Как выставить метки на Газели?

Вы о 402? Не понятно если вы о ГРМ метках, то это совмещение валов, все просто. Вот на фото.

А если вы о метке ВМТ чтоб регулировать клапана. То устанавливаем поршень первого цилиндра в ВМТ. Для этого повернуть коленчатый вал так, чтобы третья метка на шкиве совместилась с приливом на крышке распределительных звездочек. После этого снять крышку распределителя и проверить, чтобы бегунок стоял в положении контакта 1-го цилиндра. В противном случае провернуть коленвал на один оборот. Оба клапана первого цилиндра должны быть закрыты.

Понятно надеюсь, то бишь должно быть ВМТ это чтоб метка на шкиве коленвала совмещена с меткой на крышке, а коромысла чтоб на первом цилиндре клапана должны быть закрыты. Надеюсь понимаете как это. Регулировка начинаем с этого положения ВМТ. Регулируем клапана на первом цилиндре то бишь 1-й и 2-й клапан. Далее проворачиваем коленвал на 180 гр. Регулируем клапана 2-го цилиндра. Далее коленвал на 180 гр. регулируем 4-й цилиндр. Далее коленвал на 180 гр. Регулируем 3-й цилиндр. Зазоры ниже.

1. Цилиндр впуск 0.40-0.45 выпуск 0.35-0.40
2. Цилиндр впуск 0.40-0.45 выпуск 0.40-0.45
3. Цилиндр впуск 0.40-0.45 выпуск 0.40-0.45
4. Цилиндр впуск 0.40-0.45 выпуск 0.35-0.40

Двигатель 4216 евро 3 газель регулировка клапанов

Друзья! Итак вы сегодня на программе ОАО «ГАЗ», под кодовым названием «назад в будущее».

Увидев первые машины с гидриками, я так радовался, что клапана и их регулировку делать не надо, ах простите… как я ошибался, и вот к нам вернулся в машине 2010 года выпуска старый проверенный двигатель 402 в облике УМЗ 4216 с необходимостью регулировки клапанов.

Как же понять что пора их регулировать? Двигатель Вам об этом напомнит сам…

УМЗ 4216 напомнит о необходимости проведения регулировки, образованием в моторном отсеке автомобиля характерного клацающего, металлического звука, который и является первым сигналом к тому, что клапана нужно отрегулировать, в связи с нарушением необходимого зазора. Как-то так.

Для начала снимаем клапанную крышку и приступаем к регулировке. Понадобиться ключ на 36 для коленвала, чтобы его покрутить. Плюс стандартный набор ключей и щупов. прокладку клапанной крышки будет поменять не лишним, но если она норм — можно и оставить.

Выставим правильное положение коленчатого вала.

Метка на звездочке коленвала должна совпасть с меткой на шпонке, установленной рядом с приводом вентилятора. для этого используем ключ на 36. Регулируем клапана 1246. После поворота коленвала на один оборот = регулируем клапана 3578.

Зазор должен быть 0,35-04.

Я делаю зазор по 0,3 все в круг. Регулирую немного по другому, по каждому поршню, когда он в ВМТ, тогда и клапана у него закрыты, делаю в такой последовательности по цилиндрам 1-2-4-3. Двигатель не должен быть не горячим, не холодным, как говориться 36,6 для него в самый раз под 0,3 в круг. Вот крестный у меня их вообще на горячую умел делать, машины было не узнать, и перли только в путь, и клапана ни разу не горели… При правильной регулировке клацанье и металлический звук из моторного отсека должны пропасть.

Автолюбители могут обходиться без услуг специализированных мастерских по ремонту автомобилей при необходимости регулировки клапанов двигателя 4216 «Газель». Рассмотрим, как это делается своими руками в гаражных условиях. Данная информация будет полезна для каждого автолюбителя.

Устройство бензинового двигателя Газель Некст 2.7

Итак, 4 цилиндровый 8 клапанный атмосферный мотор с алюминиевым блоком цилиндров и нижним расположением распределительного вала. Довольно простая и надежная конструкция, построенная на общих принципах с двигателем УМЗ 4216 Газель Бизнес. В ГБЦ применены гидрокомпенсаторы, так что регулировка клапанных зазоров вручную не нужна. На поршни нанесен слой насыщенного полимера дисульфид молибдена, что снижает силы трения. Масса мотора относительно небольшая не только за счет алюминиевых блока и головки блока, но и за счет широкого применения пластика. Так из пластика изготовлены клапанная крышка, верхняя часть впускного коллектора и даже поддон картера!

Привод ГРМ Некст 2.7 простейший, никаких цепей и ремней. На распредвале стоит шестерня, которая вращается за счет зацепления с шестерней коленвала. Впрыск топлива электронный с форсунками Делфи. Вообще про производстве решили использовать только лучшие комплектующие мировых производителей, что бы максимально возможно повысить моторесурс. Поставщик поршневой группы, свечей зажигания, большинства шлангов и уплотнительных соединений, масляного картера — компания LG (Южная Корея), датчиков системы электронного управления — Bosch (Германия), гидрокомпенсаторов — корпорация Eaton (США).

Кроме того, производитель позаботился о максимально возможном продлении ресурса двигателя за счет капитального ремонта. Так предусмотрено три ремонтных размера поршневой группы! Микропроцессорная система зажигания с датчиком детонации позволяет легко переваривать бензин марки АИ-92, 95 и даже 98 бензин. Кроме того, бензиновый двигатель для Газель Некст можно легко перевести на газовое топливо. Сам производитель сегодня предлагает версию двигателя Evotech А275 с LPG работающую на пропане.

Не секрет, что корейцы при разработке нового мотора для Газель Некст взяли за основу отечественный движок от старой «Волги», это УМЗ-421. Были оптимизированы рабочие процессы, применены более легкие и прочные материалы, все соединения получили современные уплотнения. Перестроена система смазки и охлаждения двигателя. Водяная рубашка блока цилиндров и ГБЦ полностью изменена. Теперь нет проблем с перегревом летом или переохлаждением мотора зимой.

Ну и главное, это расход топлива, который стал существенно ниже. Корейские инженеры полностью изменили фазы газораспределения, камеру сгорания и повысили степень сжатия до 10,5. При этом мотор стал совершенно «всеядным»

При казалось бы невзрачных 106 лошадиных силах порадует крутящий момент (что важно для грузовых перевозок) в 220 НМ доступный уже практически с 2000 оборотов в минуту!

Характеристики бензинового двигателя Газель Некст 2.7

• Рабочий объем – 2690 см3
• Количество цилиндров – 4
• Количество клапанов – 8
• Диаметр цилиндра – 96,5 мм
• Ход поршня – 92 мм
• Привод ГРМ – OHV
• Мощность л.с.(кВт) – 106.8 (78.5) при 4000 об. в мин.
• Крутящий момент – 220.5 Нм при 2350 об. в мин.
• Порядок работы цилиндров – 1-2-4-3
• Минимальная частота оборота – 800 оборотов
• Тип топлива – бензин от АИ-92 и выше
• Расход топлива при постоянном движении 60 км/ч — 9.8 литра на сотню
• Расход топлива при постоянном движении 80 км/ч – 12.1 литра на сотню

Двигатель отвечает современным требованиям Евро-5 и по стоимости владения является лидером не только в России, но и в глобальном масштабе. Ведь при создании Газель Некст с бензиновым двигателем EvoTech 2,7 производился серьезный анализ основных конкурентов. Рассматривались одновременно 25 конструкций моторов ведущих мировых производителей. Такая работа была проведена с прицелом на широкие экспортные возможности для грузовичков и фургонов Next.

Для чего регулировать?

Их обычно настраивают для того, чтобы двигатель работал устойчивее в любых диапазонах оборотов. Клапана – это очень важная часть механизма газораспределения. Если настройка зазоров сбилась, то значительно повышается износ различных деталей в ГРМ. Повышается шумность работы силового агрегата, увеличивается расход топлива, что очень существенно для коммерческого транспорта.

Если в процессе работы двигателя прослушивается звон, если стало труднее запустить холодный мотор, а при холодном запуске свечи заливает топливом, тогда пришло время для регулировки клапанов двигателя 4216 “Газель”.

Читать также: Мерседес бандитов 90 х

Зазоры сбиваются по следующим причинам. Это выход из строя коленвала двигателя, неверный момент срабатывания кулачков в механизме распределения газов. Также зазоры уходят, если имеются различные нарушения целостности блока двигателя.

Подготовительные операции

Несмотря на то, что регулировка клапанов двигателя 4216 “Газель” относительно проста, нужно понимать, что процесс очень ответственный. Перед работами по регулировке машину следует тщательно подготовить.

Первым делом автомобиль необходимо зафиксировать. Одному ручному тормозу доверять не стоит. Лучше дополнительно подстраховаться противооткатными упорами. Затем, если двигатель горячий, ему дают остыть. Мотор должен быть полностью холодным.

Перед началом работ необходимо добраться до клапанного механизма. На инжекторных двигателях это сделать относительно просто, а на карбюраторных — сложней.

Для начала необходимо снять воздушный фильтр:

На этом подготовительные работы окончены и можно переходить непосредственно к регулировке клапанов двигателя 4216 “Газель”.

В какой последовательности настраивать клапана на “Газели”?

Существует строгий порядок регулировки клапанов двигателя 4216 “Газель”. Цилиндры работают в следующим порядке – 1, 2, 4, 3. Если первый находится в положении ВМТ, то можно отрегулировать или измерить зазоры на 1, 2, 4, 6 клапанах. После проворота коленчатого вала на 180 градусов регулируют 3, 5, 7, 8 клапана.

Нормальными считаются зазоры в пределах 0,35-0,4 мм. При этом нужно учитывать, что в первом и четвертом цилиндре зазоры должны быть больше – 0,3-0,35. Практика же показывает, что лучше всего для всех клапанов подходит зазор в 0,35 мм. Специалисты утверждают, что размер зазора не особо влияет на работу двигатели и его ресурс.

Установка системы зажигания.

Для пуска двигателя достаточно установить зажигание в момент прохождения поршнем верхней мёртвой точки или близкой к этому моменту. Установка системы зажигания требуется при снятии трамблёра на автомобилях ВАЗ и снятия привода трамблёра на автомобилях ГАЗ, ЗИЛ, АЗЛК и др.

Способы установки зажигания.

При установки систему зажигания есть два способа.

Первый способ установки зажигания.

Первый способ подходит ко всем двигателям с контактной или бесконтактной системой зажигания. Для установки выкручивается свеча первого цилиндра, а отверстие затыкается пальцем (при установке с помощником) или не тугой пробкой из бумаги или другого материала. После этого проворачивается двигатель заводной рукояткой, а при её отсутствии поднятым ведущим колесом при включенной передаче. Повышение давления в цилиндре под пальцем или выбивание пробки означает движение поршня вверх при такте сжатия.

После определения такта сжатия надо совместить метки верхней мёртвой точки. Расположение меток индивидуально для каждого двигателя. Для двигателей ВАЗ, ГАЗ-402 мети располагаются на шкиве коленвала и передней крышке, у двигателей ГАЗ-52, ГАЗ-66 расположены на маховике и кожухе моховика.

Установка момента зажигания на змз 402 ГАЗ,УАЗ(безконтактная)

Устанавливаем момент зажигания на двигателе ЗМЗ 402 Волга,УАЗ.(безконтактная)

Установка трамблера с приводом

правильная установка трамблера с приводом на автомобиль УАЗ.

После установки верхней мёртвой точки надо установить трамблёр таким образом, что бы бегунок был направлен на вывод первого цилиндра крышки трамблёра. При установке системы зажигания ГАЗ, УЗМИ с бесконтактным трамблёром, надо совместить метку на якоре трамблёра со стрелкой на статоре.

Если все действия выполнены правильно и нет неисправности других систем, двигатель должен завестись.

Второй способ установки зажигания.

Для четырёх цилиндровых двигателей можно не определять такт сжатия для первого цилиндра, но при этом надо учитывать, что при установке меток верхней мёртвой точки такт сжатия может быть в первом или четвёртом цилиндре.

При установке трамблёра в этом случае, сначала устанавливаются метки верхней мёртвой точки, как описано в первом случае и так же как в первом случае устанавливается на место трамблёр.

Если при попытке пуска двигателя он не заведётся, то надо развернуть провода на крышке трамблёра. Для этого надо поменять местами провода первого цилиндра с четверым цилиндром и соответственно поменять местами провода второго и третьего цилиндра.

Регулировка клапанов УМЗ 4216 — инструкция по настройке

Двигатели Ульяновского моторного завода отличаются простой и надежной конструкцией, которая позволяет некоторые ремонтные операции проводить самостоятельно. Распространенной причиной их неисправности может стать неточность зазоров в клапанном механизме. При наличии некоторых технических навыков регулировку клапанов УМЗ 4216 можно производить вручную.

Настройка механизма на ГАЗе

Элементы газораспределительного механизма (ГРМ) при включенном двигателе испытывают постоянное воздействие от газов, следствием чего становится изменение зазоров:

О необходимости регулировки клапана предупреждает ряд признаков:

Несомненно, регулировка клапанов на автомобиле требует:

Регулировка зазора на клапанах производится следующим образом:

Регулировка клапана УМЗ-4216

Если настройка выполнена правильно, всякий посторонний шум в силовой установке исчезнет.

Настройка после разборки блока

После ремонта ГАЗа нужна повторная регулировка клапанов. Последовательность манипуляций прежняя, однако необходима предварительная обкатка мотора – километров 50 проезда до настройки.

Цель обкатки ГАЗа состоит в том, чтобы:

Упорный фланец распределительного вала ГРМ двигателя УМЗ-4216

Если результаты обкатки свидетельствуют о полной исправности двигателя, можно выполнить регулировку клапанов. Если настройки сбиваются, причина может заключаться:

Регулировка не требуется для тех автомобилей, двигатели которых оборудованы гидрокомпенсатором.

Регулировка зазоров клапанов двигателя УМЗ-4216

Видео по теме: Регулировка клапанов УМЗ 4216

Как регулировать?

Когда все подготовительные работы выполнены, необходимо перейти к непосредственно настройке. Поршень в первом цилиндре необходимо установить в ВМТ в такт сжатия. Клапана в этот момент закрыты. Между толкателем и клапаном пытаются вставить щуп. Если он проходит очень легко или наоборот, никак не лезет, нужна настройка. Для этого ослабляется контргайка и удерживается ключом. С помощью вращения регулировочного винта добиваются нужного зазора. Таким образом выполняется регулировка клапанов двигателя УМЗ-4216 «Газель» для 2, 4 и 6 элемента. После того как зазоры отрегулированы, нужно не забыть закрутить контргайку.

Читать также: Как взломать дверь машины

Далее коленчатый вал проворачивают на 180 градусов, и откроется доступ к 3, 5, 7 и 8 клапанам. После того как и эти элементы будут отрегулированы, следует еще раз провернуть мотор и с помощью щупа проверить зазор. Это будет гарантией того, что регулировка клапанов двигателя 4216 «Газель» выполнена верно.

Для чего нужно регулировать клапаны

Если вдруг появляется посторонний шум при работе двигателя, то, скорее всего, придется проверять двигатель или клапаны. Диагностика Газели:

Звуки от поврежденных клапанов слышны лучше всего в том месте, где находится головка, над местами их расположения.

Разобранный двигатель 4216

А если стук раздается в той стороне, где распределительный механизм, в том месте, где находится ось распредвала, то необходимо проверить толкатель и шейки распредвала. Но, где находится наиболее уязвимое место, можно определить не только по проблемным участкам, а также по уровню звука. Есть звуки четкие и громкие, дребезжащие и глухие. При неисправности клапанов, поршней и толкателей на Газели 4216, когда двигатель прогрет не был, стуки подскажут, что испорчен именно он.

Но если звуки слишком громкие и идут они от клапанов или толкателей или если частота вращения коленвала увеличивается, а эти звуки сливаются в общий гул, то двигатель находится в порядке.

Необходима регулировка клапанов Газель 4216, если они периодически стучат, то проявляясь, то исчезая, если резко менять частоту вращения коленчатого вала.

Регулировка клапанов Газели 4216

Иномарки не ломаются

Известно, что на дизелях различных производителей предусмотрена некоторая защита, уменьшающая повреждения двигателя при обрыве ремня. У Volkswagen, при «встрече» клапанов и поршня, на несколько кусков лопается распредвал, но это все равно дешевле, чем менять головку. У чугунных 2,5 литровых двигателей Ford Transit, выпускаемых почти 20 лет, вплоть до начала третьего тысячелетия, только гнулись штанги. Это было очень удачное решение — выровнял их молотком, поставил на место, отрегулировал клапаны, и можно ездить дальше. У Steyr при обрыве ремня, в лучшем случае, пополам лопаются одноплечие рычаги клапанов — рокеры. Каждый стоит около 700 рублей, а их восемь, итого придется только на них потратить 5 600 рублей. Бывает, что ломаются не все рокеры, но если они разлетаются на четвертом цилиндре, приходится снимать корпус распредвала, на остальных трех цилиндрах для замены можно обойтись без этого. Соответственно получается разная трудоемкость. Если без снятия распредвала, то опытный ремонтник может устранить поломку за 1,5–2 часа, в противном случае времени понадобится в два раза больше. Вроде не очень страшный дефект, но крошки от поломанных рокеров попадают в поддон, и оттуда через крупную сетку маслоприемника — в масляный насос. То, что там перемелется, может попасть и к вкладышам коленвала, надрать их. Какой уж там ресурс после этого. Еще хуже бывает, когда обрыв ремня происходит на оборотах коленвала выше средних. Тогда гнутся клапаны, а чтобы добраться до них, приходится снимать двигатель и полностью разбирать его, нарушая приработку многих деталей. Такая поломка может поставить к забору на несколько дней или пару недель машину с пробегом всего-то в 100 тысяч километров. И дело не только в сложности ремонта, одна из причин задержки — нехватка запчастей. Как в былые времена всеобщего дефицита, их на Steyr выделяют по квоте, и если она выбрана, придется искать у других поставщиков, причем цена может вырасти в полтора-два раза.

Вообще основные проблемы доставляет именно моноблок. В среднем на маршрутке до капремонта Steyr ходит 200–300 тысяч километров, если повезет — чуть больше. Для сравнения, дизели у более тяжелого Ford Transit ходят минимум в два раза лучше, в том же «Третьем парке» есть автомобиль, отработавший без капиталки более миллиона. Быть может, на «Волге» с одним хозяином Steyr прослужит дольше, но на «Газели» — именно так.

УМЗ-4216 с гидрокомпенсаторами

Есть мнение, что на двигателях с гидрокомпенсаторами никакая регулировка зазоров клапанов не нужна. Но это не про этот двигатель.

На этом агрегате клапана никогда не освобождаются и постоянно зажаты. Для того чтобы определить, какие элементы можно настроить, понадобится ровная планка. Ее устанавливают между третьим и четвертым клапаном. С помощью планки можно увидеть наклон в одну из сторон. По данному наклону можно понять, зажат ли клапан. Если планка наклонена к четвертому клапану, то он ослаблен, а к третьему — зажат. Это будет говорить о том, что регулировка клапанов двигателя 4216 «Газель» с гидрокомпенсаторами будет начинаться с первого цилиндра. Можно настроить первый, второй и четвертый клапан.

Для настройки вначале откручивают гайку. Затем отворачивают болт, пока гидрокомпенсатор не перестанет давить на него. На впускном клапане делают один оборот винтом, а на выпускных — по два с половиной оборота.

После такой регулировки клапанов двигатель 4216 «Газель Бизнес» начинает работать намного тише. Да и сама работа становится более мягкой. Для тех, у кого «Газель» работает на газу, такая регулировка просто необходима. Что касается пробегов и необходимости в настройке, то здесь все индивидуально и зависит от стиля эксплуатации авто. Часто интервал составляет около 15-20 тысяч километров. Но если же двигатель стал издавать характерный цокот, настройка клапанов может потребоваться и ранее. Поэтому лучше данную проблему предотвратить.
