Как установить электроусилитель руля на гранту своими руками

Ставим ЭУР на Гранту Стандарт. Часть I

Понадобилось пересадить жену с Калины на Гранту, в связи с чем возникли трудности с рулевым управлением, так как на Калине есть ЭУР, а на Гранте нет и стоит 195 резина.

В результате был заказан комплект для установки ЭУР на Гранту:

1. Безредукторный ЭУР производства ОАО "Автоэлектроника", 11186-3450008-02 (122.3405010-02);
2. Промежуточный кронштейн для установки ЭУР, 11186-3403172-00;
3. Промежуточный неразборный рулевой вал "ТАЯ", 72780.
4. Жгут проводов для подлкючения ЭУР, 2110-3724155;

ЭУР Промежуточный кронштейн Промежуточный рулевой вал Жгут для подключения ЭУР

Назначение контактов ЭУР

Подключение разъемов ЭУР Подключение сигнальных +12В ЭУР Фото разъема X2 ЭУР. Все контакты пронумерованы.

Согласно фрагментам схемы из документа "СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ АВТОМОБИЛЕЙ LADA GRANTA" используются следующие контакты разъемов X1 и X2 ЭУР:

X1-1 — силовые +12В. Подключаются к плюсовой клемме аккумулятора через предохранитель на 50А;
X1-2 — силовая масса ЭУР. Подключается к точке массы ЭУР кузова;

X2-1 — сигнальные +12В. Используется для питания цепей управления. Подключается контакту 56 блока предохранителей;
X2-2 — выход сигнала тахометра ЭБУ (X2-F4);
X2-3 — выход датчика скорости ЭБУ (X2-E3);
X2-4 — лампа неисправности ЭУР приборной панели (контакт №20 разъема приборной панели);
X2-5 — выход K-line для подключения к колодке диагностики OBDII (контакт №7);
X2-6 — выход L-line. В схеме не используется, однако может присутствовать в составе жгута — просто вытаскиваем клемму с проводом из разъема чтобы не путалась. Замыканием 6-го контакта на массу или 7-й контакт запускается диагностика ЭУР. Код ошибки формируется количеством и длительностью вспышек лампы неисправности ЭУР приборной панели;
X2-7 — сигнальная масса ЭУР. По схеме подключается в скрутку S22 которая соединяется с кузовом автомобиля, однако точку соединения мне найти так и не удалось, так что она была подключена отдельно к центральной консоли.

Клеммы и контакты

Не знаю точно продаются ли специальные жгуты для Гранты, но в том который мне пришел из клемм и контактов пригодились только разъемы подключения самого ЭУР и провода, остальные контакты: приборки, разъема диагностики, ЭБУ какие-то древние и никуда не подходят. В связи с этим перед установкой желательно заранее приобрести нужные клеммы/контакты (сам я этого конечно же не сделал, поэтому выкручивался как мог):

1. Два контакта для 32-контактного разъема X2 ЭБУ для подключения сигналов тахометра и датчика скорости. Насколько удалось узнать из интернета для ЭБУ используются разъемы двух разновидностей AMP (АМР 1719675) — c квадратными контактами и MOLEX (MOLEX 0643193211) с круглыми. Соответственно контакты которые нужны это: AMP 928999 или MOLEX 0643221019. Мне не повезло — достался разъем MOLEX с круглыми контактами, поэтому контакты от разъема приборки на которые была большая надежда не подошли;

2. Один контакт диагностического разъема Delphi 12129484 для вывода сигнала K-line ЭУР на колодку диагностики OBDII;

3. Один контакт для разъема комбинации приборов AMP 928999 (этот же тип контакта используется для разъема X2 ЭБУ производства AMP) для подключения индикатора неисправности ЭУР приборной панели. Также данный индикатор используется для упрощенной диагностики ЭУР;

4. Один контакт AMP 962928-1 для подключения силового предохранителя в блоке силовых предохранителей моторного отсека. Посадочное место для установки предохранителя ЭУР на 50А там есть, но нет одного ответного контакта. Выглядит это вот так:

Отсутствует ответная клемма предохранителя ЭУР в свободном слоте синего блока. Эй, где моя клемма, АВТОВАЗ?)

Промежуточный рулевой вал

Перед установкой желательно прочистить шлицы рулевого вала от излишков краски, после чего убедиться что вал легко одевается на вал ЭУР любой стороной. Это поможет сохранить нервы и время.

Выставляем колеса и руль прямо, после чего наносим на уплотнительное кольцо рулевого вала рейки метки (крутится оно вместе с валом и сидит довольно плотно), я использовал для этого алюминиевый скотч, можно краску или на что фантазии хватит:

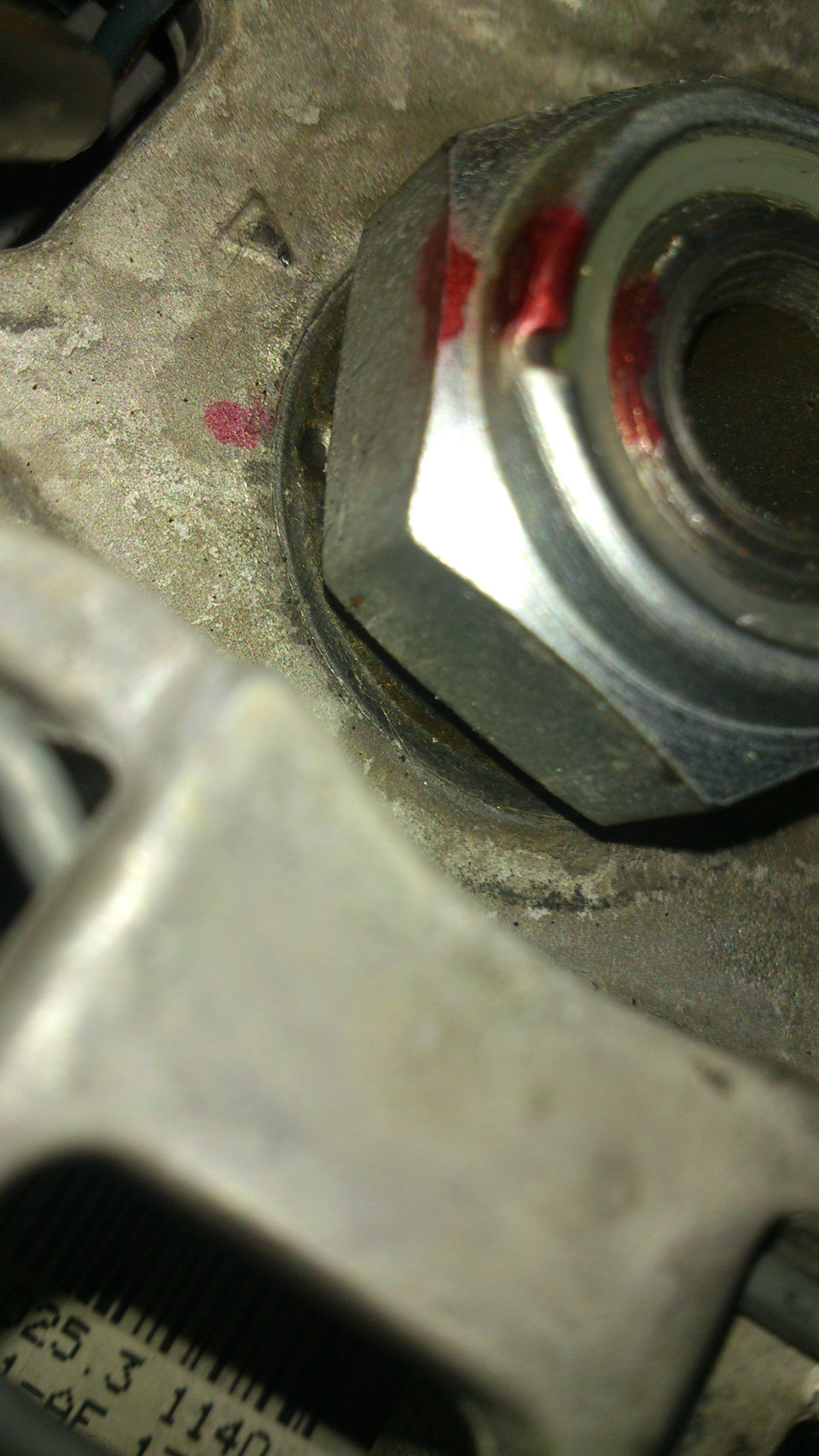

Метки на уплотнительном кольце вала рулевой рейки

Снимаем руль

Так как в руле установлена подушка безопасности, то перед его снятием необходимо отключить минусовую клемму аккумулятора и выждать 10 минут, для разряда пускового конденсатора.

Начинаем снимать руль, для этого прокалываем отверстия прикрытые декоративным материалом по бокам руля тонкой крестовой отверткой:

Отверстие в руле

После чего тонкими плоскими отвертками нащупываем пружинные скобы, которые удерживают верхнюю часть подушки безопасности. Надавливаем на правую скобу и высвобождаем правый край подушки. Держим его, чтобы он не защелкнулся снова и аналогичным образом освобождаем левый край подушки. Чтобы проще было ориентироваться куда давить, вот фото внутренностей:

Пружинные скобы крепления подушки безопасности

После того как верхние крепления подушки безопасности будут отсоединены ее будут удерживать нижние крепления (обведены желтым на фото выше), они обрезинены и просто плотно облегают, так что здесь просто тянем подушку на себя за нижнюю часть, но очень аккуратно — нужно быть готовым что подушка выскочит, так что тянем резкими движениями с небольшой амплитудой. Если перестараться то отломается разъем подушки, так как проводов там впритык совсем.

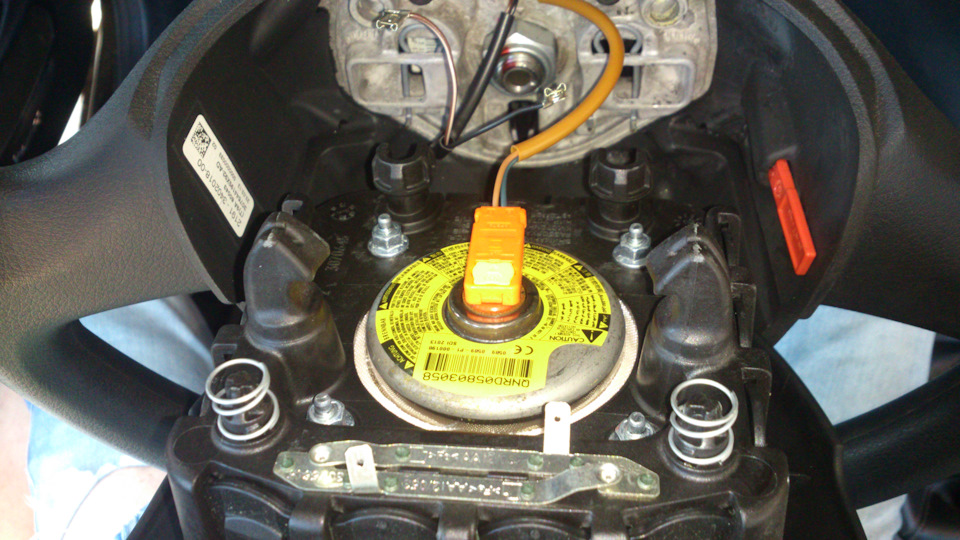

Подушка освобождена от креплений, но удерживается проводами.

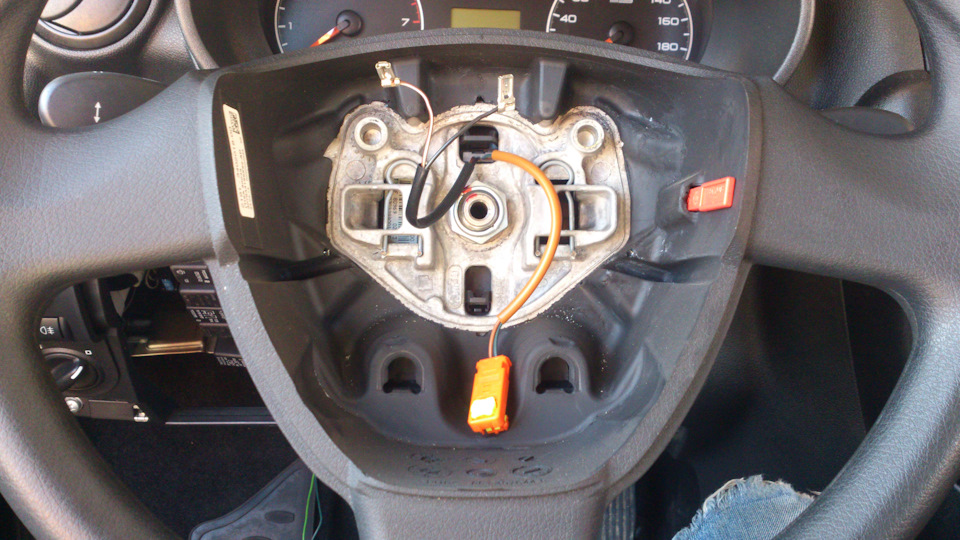

Освободили подушку от креплений, укладываем ее поудобней и отсоединяем ее оранжевый разъем, на ощупь он очень хлипкий, так что делаем все аккуратно.

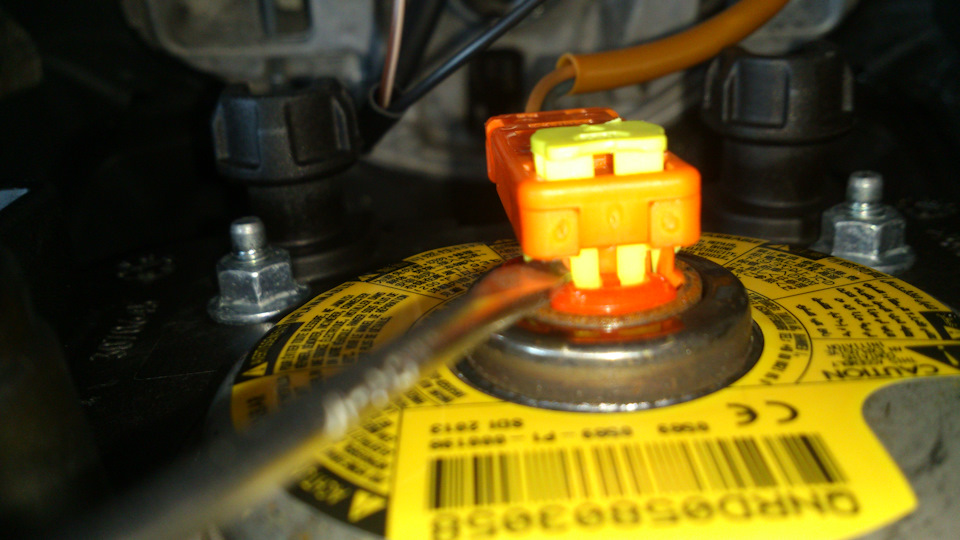

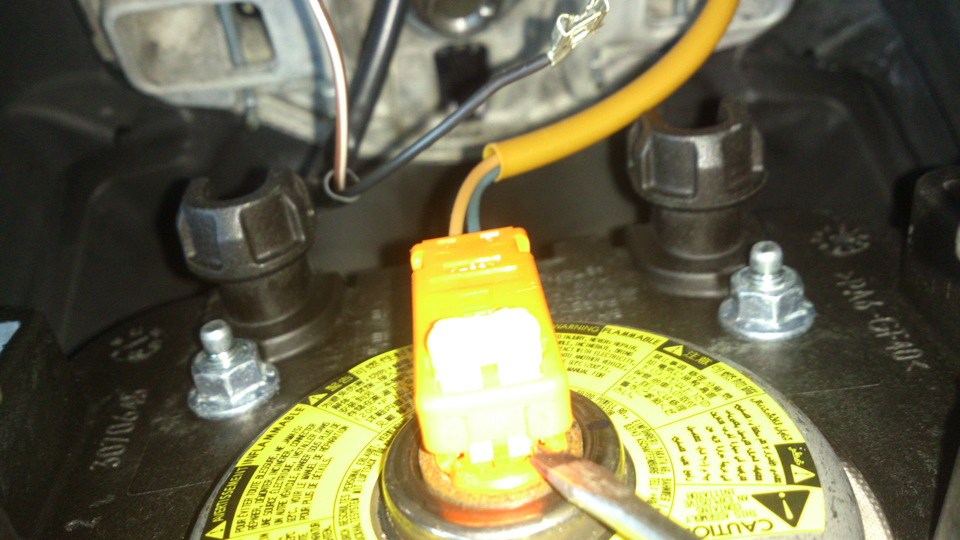

Подушка уложена и готова к отсоединению разъема Поддеваем плоской тонкой отверткой центральный фиксатор Тоже самое, но с другой стороны Теперь поддеваем плоской тонкой отверткой уже ответную часть разъема подушки Тоже самое, но с другой стороны Подушка и провода звукового сигнала отключены, фуух. Руль со снятой подушкой, обращаем внимание на красный фиксатор в кармашке в правой части. Головкой на 24 ослабляем гайку фиксирующую рулевое колесо и с помощью чуда срываем руль с посадочного места. Необходимо лишь немного его отпустить, чтобы не выскочил пластмассовый шток блока подрулевых переключателей (черный пластиковый прямоугольник внизу гайки)

Странно, больше 20 фотографий не дает загрузить. Читайте продолжение во второй части.

Как установить электроусилитель руля на гранту своими руками

После установки резины 175\70R14 рулевое управление стало еще тяжелее в связи с этим озадачился вопросом установки эур.Хочу помочь( пока свежо в памяти) тем владельцам стандартов которые хотят ,но боятся установить ЭУР, опасаясь сложностей.Если подготовиться и знать нюансы установка займет максимум один день.
Итак начнем :
1. нужен ЭУР сборе (калина ,гранта) по последним двум цифрам серийного номера можно понять чей он :
-1117хххх00 редукторный махачкала (много жалоб, серийно ставился калины1 снят с производства ,но еще встречается в магазинах и на разборках),
-1117хххх04 редукторный, корея -серийно ставится на гранты,калина2 (отзывы неплохие ,есть в магазинах, на разборках пока редкие )
-1117хххх02 безредукторный ,калуга-серийно ставится калина2 ,гранта,датсун(отзывы не плохие есть в магазинах,на разборках редкие)
В любом случае подойдет любой-самый дорогая деталь для установки.
2-рулевой карданчик калина,гранта(или карданчик ss20 целиковый для замков на рулевой вал)
3-проводка для ЭУР ваз-2110(в комплекте есть силовые провода с предохранителем и двумя разъемами.
Рулевую рейку и опоры передних стоек менять не обязательно .
Теперь об установке общее представление можно получить здесь:http://www.drive2.ru/l/5179866/
Снимаем по книге подушку,руль,переключатели ,замок зажигания,рулевую колонку с пластиной и карданчиком.
Установка:берем старую пластину-кронштейн ,болты выбиваем, отрезам болгаркой от ее верхней части 30 мм (там где 3 отверстия крепления и два болта приварены) примеряем к ЭУР пересверливаем отверстия (скорее всего они не совпадут),прикручиваем карданчик к ЭУР ,под отпиленный кроншейн в точке крепления к ЭУР подкладываем шайбы толщиной 5-10 мм (от них будет зависеть на сколько будет отклонятся рулевая колонка вверх и вниз),крепим ЭУР на место не забываем вставить карданчик на рейку.
Далее проводка: тянем силовые провода (предохранитель лучше пока вынуть от греха)через дырку гидрокорректора фар к акб,а разъем на блок управления,второй разъем низкоточный на чем нужны 4 провода смотрите схему подключения по ссылкецвет проводов может отличаться)
1:оранжевый— + 12 вольт (питание подается после включения зажигания можно на синий провод замка зажигания)
2:коричневый —по схеме идет на контакт8 ,это сигнал тахометра берется с ЭБУ(мозгов машины) ,на ЭБУ два разъема большой и маленький нам нужен МАЛЕНЬКИЙ называется -Х2 .На ЭБУ нужные ножки рабочие, но проводов нет ,поэтому снимаем маленький разъем Х2 и разбираем его,нужно соединить наш второй коричневый провод тахометра и ножку ЭБУ — F4(клемму можно вынуть на авторазборе из такого же разъема).Второй провод—F4(маленький разъем х2)
3:серый—сигнал спидометра, соединяем третий серый провод с ножкой ЭБУ—Е3 (маленький разъем Х2)
7:черный —масса(-) соединяем седьмой черный провод с корпусом автомобиля то есть массой(-).
Собрать рулевую колонку в обратной последовательности .
Незабываем вставить предохранитель , заводим и наслаждаемся.
При желании из стандарта можно сделать люкс ,так что не слушайте тех кто вместо самостоятельной установки ЭУР предлагает продать гранту стандарт (с отличным не втыковым движком проверенным временем) и купить норму или люкс.
Всем удачи и пока.

Как установить электроусилитель руля на гранту своими руками

Установка электроусилителя руля (эур) на lada granta в базовой комплектации «стандарт»

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля.
Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР

Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства

Так, 00 — это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 — корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 — Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

1. Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
2. Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
3. Теперь нужно прикрепить кардан к усилителю.
4. Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
5. Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Также ознакомьтесь

1. Достать рамку вместе с фильтром, извлечь старый фильтр.

1. На новый фильтр надеть рамку от прошлого фильтра, установить на прежнее место. Можно использовать фильтр салона от Лада Калина
   .

Такой вид имел старый фильтр:

Выполнить сборку в обратном порядке. Если никаких проблем в работе не возникает, вам удалось самостоятельно заменить салонный фильтр Лада Гранта
.

Установка ЭУР на Гранту Стандарт – частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать – читайте в статье.

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

1. Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Снятие и установка электромеханического усилителя рулевого управления Лада Гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления. Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления. Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби-ля. Когда автомобиль стоит на месте, создаваемый электроусилителем мо-мент на вале максимальный, с ро-стом скорости автомобиля «помощь» усилителя снижается и рулевое ко-лесо становится «тяжелее». В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже-лее», чем на автомобиле без электро-усилителя. поскольку появляется дополнительная нагрузка в виде сво-бодно вращающегося ротора элек-тродвигателя

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта
стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Установка электроусилителя руля (эур) на lada granta в базовой комплектации «стандарт»

Установка ЭУР на Гранту Стандарт – частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать – читайте в статье.

Установка электроусилителя руля (ЭУР) на Lada Granta в базовой комплектации «Стандарт»

Установка ЭУР на Гранту Стандарт – частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать – читайте в статье.

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

1. Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль.
   Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю.
   Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР. Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства.

Так, 00 – это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 – корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 – Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

Далее делайте все следующим образом:

1. Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
2. Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
3. Теперь нужно прикрепить кардан к усилителю.
4. Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
5. Теперь можете закрепить ЭУР.
   Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Схема подключения проводов

Регулировка положения руля

Как уже говорилось выше, в том, насколько будет отклоняться рулевая колонка вверх и вниз значение имеют шайбы. Они установлены между кронштейном и усилителем. От их толщины и зависит величина отклонения рулевой колонки.

Видео «Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также детально демонстрируется процесс установки (автор ролика — sokur64).

• Характеристика щитка и приборной панели автомобиля Лада Гранта
• Все, что должен знать владелец о датчиках и системе управления двигателем Лады Гранты
• Секреты установки и подключения противотуманок на Гранту своими руками

Про ЭГУР

Еще одна полезная информация и опять же в начале статьи, многие путают электрический усилитель с так называемым ЭГУР — электрическим гидроусилителем руля. Но это крайне не правильно. ЭГУР – это просто усовершенствованный гидравлический усилитель единственное отличие в том что – обычный ГУР использует ременную передачу от коленчатого вала двигателя, которая раскручивает насос для накачки давления в системе, то есть механическая передача. ЭГУР не имеет такой передачи, он вообще никак ни связан с коленвалом, он имеет просто электрический двигатель сверху, который питается от бортовой системы и нагоняет давление.

По сути ремень и механический насос, заменили проводами и электрическим насосом, отсюда и приставка «Э» — электрический.

Установка ЭУР на гранту стандарт. – Официальный Лада Гранта Клуб | LADA Granta Club

22.04.2015, 18:18

#1

Форумчанин

Установка ЭУР на гранту стандарт.После установки резины 17570R14 рулевое управление стало еще тяжелее в связи с этим озадачился вопросом установки эур.Хочу помочь( пока свежо в памяти) тем владельцам стандартов которые хотят ,но боятся установить ЭУР, опасаясь сложностей.Если подготовиться и знать нюансы установка займет максимум один день. Итак начнем : 1. нужен ЭУР сборе (калина ,гранта) по последним двум цифрам серийного номера можно понять чей он : -1117хххх00 редукторный махачкала (много жалоб, серийно ставился калины1 снят с производства ,но еще встречается в магазинах и на разборках), -1117хххх04 редукторный, корея -серийно ставится на гранты,калина2 (отзывы неплохие ,есть в магазинах, на разборках пока редкие ) -1117хххх02 безредукторный ,калуга-серийно ставится калина2 ,гранта,датсун(отзывы не плохие есть в магазинах,на разборках редкие) В любом случае подойдет любой-самый дорогая деталь для установки. 2-рулевой карданчик калина,гранта(или карданчик ss20 целиковый для замков на рулевой вал) 3-проводка для ЭУР ваз-2110(в комплекте есть силовые провода с предохранителем и двумя разъемами. Рулевую рейку и опоры передних стоек менять не обязательно .Теперь об установке общее представление можно получить здесь:https://www.drive2.ru/l/5179866/Снимаем по книге подушку,руль,переключатели ,замок зажигания,рулевую колонку с пластиной и карданчиком. Установка:берем старую пластину-кронштейн ,болты выбиваем, отрезам болгаркой от ее верхней части 30 мм (там где 3 отверстия крепления и два болта приварены) примеряем к ЭУР пересверливаем отверстия (скорее всего они не совпадут),прикручиваем карданчик к ЭУР ,под отпиленный кроншейн в точке крепления к ЭУР подкладываем шайбы толщиной 5-10 мм (от них будет зависеть на сколько будет отклонятся рулевая колонка вверх и вниз),крепим ЭУР на место не забываем вставить карданчик на рейку.Далее проводка: тянем силовые провода (предохранитель лучше пока вынуть от греха)через дырку гидрокорректора фар к акб,а разъем на блок управления,второй разъем низкоточный на чем нужны 4 провода смотрите схему подключения по ссылкецвет проводов может отличаться)1:оранжевый— + 12 вольт (питание подается после включения зажигания можно на синий провод замка зажигания) 2:коричневый —по схеме идет на контакт8 ,это сигнал тахометра берется с ЭБУ(мозгов машины) ,на ЭБУ два разъема большой и маленький нам нужен МАЛЕНЬКИЙ называется -Х2 .На ЭБУ нужные ножки рабочие, но проводов нет ,поэтому снимаем маленький разъем Х2 и разбираем его,нужно соединить наш второй коричневый провод тахометра и ножку ЭБУ — F4(клемму можно вынуть на авторазборе из такого же разъема).Второй провод–F4(маленький разъем х2) 3:серый—сигнал спидометра, соединяем третий серый провод с ножкой ЭБУ–Е3 (маленький разъем Х2) 7:черный —масса(-) соединяем седьмой черный провод с корпусом автомобиля то есть массой(-). Собрать рулевую колонку в обратной последовательности . Незабываем вставить предохранитель , заводим и наслаждаемся. При желании из стандарта можно сделать люкс ,так что не слушайте тех кто вместо самостоятельной установки ЭУР предлагает продать гранту стандарт (с отличным не втыковым движком проверенным временем) и купить норму или люкс.Всем удачи и пока.

23.04.2015, 08:20	#2
Форумчанин	Re: Установка ЭУР на гранту стандарт.Старую колонку не продаёте? рейка осталась 4-х оборотная?__________________Имел:2101;2102;2103;2106;2108-4шт.;Sunny;Galant;Prelude;21213-2шт.;11113;210134;HUNTER…

Замена гидроусилителя lada granta (ваз гранта)

Установка ЭУР на Гранту Стандарт — частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать — читайте в статье.

Стоит ли устанавливать электроусилитель руля

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

1. Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР. Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства.

Так, 00 — это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 — корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 — Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

Далее делайте все следующим образом:

1. Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
2. Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
3. Теперь нужно прикрепить кардан к усилителю.
4. Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
5. Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Регулировка положения руля

Как уже говорилось выше, в том, насколько будет отклоняться рулевая колонка вверх и вниз значение имеют шайбы. Они установлены между кронштейном и усилителем. От их толщины и зависит величина отклонения рулевой колонки.

Видео «Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также детально демонстрируется процесс установки (автор ролика — sokur64).

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто­ром, расположенным под кожухом ру­левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше­стерней, закрепленной на вале руле­вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи­ков скорости автомобиля, частоты вращения коленчатого вала и величи­ны крутящего момента на вале руле­вого управления.

Электродвигатель через редуктор доворачивает с опре­деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби­ля.

Когда автомобиль стоит на месте, создаваемый электроусилителем мо­мент на вале максимальный, с ро­стом скорости автомобиля «помощь» усилителя снижается и рулевое ко­лесо становится «тяжелее».

В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже­лее», чем на автомобиле без электро­усилителя. поскольку появляется дополнительная нагрузка в виде сво­бодно вращающегося ротора элек­тродвигателя

В комбинации приборов расположен сигнализатор неисправности элек­троусилителя рулевого управления. Он загорается при включении зажи­гания и после пуска двигателя гас­нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не­работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто­вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига­теля выше 1500 мин 1

Такие отключения заложены в алго­ритме работы электроусилителя и не являются признаками неисправности.

Снятие

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Пошаговая инструкция по замене салонного фильтра Лада Гранта. Фото

Необходимые инструменты:

1. отвертка TORX T20;
2. крестовая отвертка;
3. новый фильтр ГрантаилиКалина .

Последовательность действий:

1. Открыть капот, чтоб двигатель остыл.
2. Установить дворники вертикально.
3. Используя отвертку TORX T20 нужно открутить жабо (оно представляет собой пластиковую накладку рядом с лобовым стеклом).

1. Крестовой отверткой снять 2 самореза, прикрепляющих пластиковый кожух салонного фильтра. Под этим кожухом и располагается салонный фильтр.

Также ознакомьтесь

1. Достать рамку вместе с фильтром, извлечь старый фильтр.

1. На новый фильтр надеть рамку от прошлого фильтра, установить на прежнее место. Можно использовать фильтр салона от Лада Калина.

Такой вид имел старый фильтр:

Выполнить сборку в обратном порядке. Если никаких проблем в работе не возникает, вам удалось самостоятельно заменить салонный фильтр Лада Гранта.

Рекомендуем почитать

Комментарии и отзывы

Иван Иванович Баранов

Опыт работы на СТО:

Посмотреть все ответы

Avtozam.com — ваш помощник в ремонте и обслуживании авто

Использование вами данного веб-сайта означает ваше согласие с тем, что вы используете его на свой страх и риск.

Рулевая система автомобиля ВАЗ 2114 с самого своего производства предполагала возможность установки гидроусилителя руля при помощи установочного комплекта. Это касается и электроусилителя руля или просто ЭУР.

Такая модификация позволит легче поворачивать автомобиль и повысит комфортное управление. Особенно это касается водителей, которые большую часть времени ездят в городе.

Основным отличием гидроусилителя руля (ГУР) от ЭУР заключается в том, что сила (эффективность) работы первого напрямую зависит от скорости работы мотора. При большой скорости вращать руль уж слишком легко. Это сказывается как на ощущении езды, так и на управляемости.

Для преодоления таких проблем ГУР подсоединяется не напрямую к мотору, а используя регулятор коэффициента усилений. Именно таким функционалом владеет электроусилитель. Для работы ЭУР не характерна прямая связь усилия с мощностью мотора, что позволяет включаться в работу насколько это нужно в конкретной обстановке.

Для ВАЗ 2114 подойдет аналогичный ЭУР как для Лады Приоры.

Дополнительные плюсы использования электроусилителя вместо ГУР:

• Меньшие требования к обслуживанию (не нужно следить за маслом, соединениями).
• В мороз не нужно прогреваться, как при использовании ГУР.
• Установить ЭУР намного легче (не нужно будет вмешиваться в моторный отсек).
• Высокая надежность.
• Минусом можно назвать только меньшую мощность, хотя на легковых автомобилях типа ВАЗ 2114 это совсем не заметно.

Ответ уникален для каждого автолюбителя. С одной стороны, вращения руля становится легким и эффект действительно заметен. С другой стороны, помимо финансовой стороны вопроса (а это как минимум 15-20 тыс. рублей) вам нужно будет потратить целый день, чтобы его установить. Выбор полностью лежит за вами, но если вы все же решитесь, то поможем вам с установкой.

1. Сам электроусилитель;
2. Блок управления;
3. Промвал;
4. Проводка.

При установке электроусилителя надо учитывать, что нужно будет заменить рулевую колонку ВАЗ 2114 «колонкой с электроприводом». Для этого начнем с проводки. Нужно будет разобраться с колодками. «Скруток» никаких не нужно будет. В колодке есть клемма, которую нам нужно извлечь и вставить ее на колодку в жгуте.

Свободную клемму жгута вставляем именно в то место, где был штатный провод. Специальный жгут для этого не нужен. Соедините два провода с сечением 4 квадрата с аккумулятором. Не забываем подключить предохранитель на 50А. «Слаботочкой» подключится к тахометру, датчику скорости, массе, к-линия и проводок на контрольную лампу. Не забудьте проверить наличие сигналов спидометра и тахометра.

1. Снимаем кожух с переключателями и замком зажигания.
2. Откручиваем болт на рейке и снимаем ее. Нужно определить, насколько «родная» деталь больше нашей новой.
3. Устанавливаем на ЭУР вал. Сам вал после этого прикрепляем на свое место.
4. Настраиваем проводку. Протягиваем к аккумулятору из салона два кабеля, лучше всего через левое крыло. Чтобы провести проводки можно:

• Снять сначала бачок омывателя.
• Взять твердую проволоку и протаскиваем ее, стараясь добраться до капота.
• Как только она появится у капота, прицепляем к ней наши провода.

• Вытягиваем вместе с нашей проволокой.

1. Подключаем электронику ЭУР. Под панелью приборов есть красная колодка, а в ней оранжевый провод. Именно к нему нужно подсоединить электроусилитель.
2. Аналогичные процедуры нужно проделать с серым проводом.
3. Подключаем силовые концы. В АКБ подключаем розовый это плюс, а черный — минус.

Установка на этом завершена. Если все сделали внимательно по инструкции, то будете наслаждаться легкостью управления ВАЗ 2114.

Если высота и положения руля вам не нравится, то тут нужно будет стачивать края промвала до нужного вам размера или устанавливать прокладки между пластиной и корпусом. Стоит помнить, что электроусилитель руля отключается автоматикой на скорости выше 50 км\час, в отличии от того же самого ГУР.

Установка электроусилителя руля своими силами вполне реальна. Стоит только помнить, что даже у опытного водителя она займет много времени и сил. Но для любителя комфортной езды результат оправдает все затраты и надежды.

ЧТО ТАКОЕ КОЛОДКА ПОД ПАНЕЛЬЮ?

Колодка под панелью — это разъем для подключения проводов.

В магазине мне предложили купить ЭУР от калины. С приоры небыло. Так какой покупать?

На ваз 2114 какой утановить электро уселитель? С приоры или с калины.

Ставьте от приоры.

Купите от приоры, потому что не факт, что от калины сядет без проблем.

от какой машины можно поставить сиденя на ваз2114

От Приоры, Гранты, от фирмы Recaro

Добрый день. Подскажите пожалуйста, ситуация следующая ВАЗ 2114 1.6. 8 кл. Двигатель не запускается пока педаль газа не надавить. В 3 мастерских смотрели все в норме, говорят токого еще не видели. Педаль электронная. Пробег 14 тыс. Спасибо.

Здравствуйте! У меня такая проблема, купил машину, ваз 2115, с уже установленным электроусилителем. Недавно начались сбои в его работе (иногда при запуске не включался, перезапустишь машину начинает работать), а теперь вообще не включается. Подскажите пожалуйста какие могут быть на то причины и меры по их устранению?

Перебитая проводка или неисправность электродвигателя.

здрасте.подскажите почему не выключается светодиодная лампочка в ключе зажигания на ваз 2114 даже если ключ выташен.

ДОБРЫЙ ДЕНЬ КУПИЛ ЭУР ОТ ПРИОРЫ ТЕПЕРЬ ХОЧУ УСТАНОВИТЬ НА ВАЗ 2114 . ПОДСКАЖИТЕ ГДЕ КУПИТЬ ПРОВОДА РАЗЬЕМА И ПЛАСТИНУ С КАРДАНЧИКОМ. НАПИШИТЕ ПОЖАЛУЙСТА

Автомобили ВАЗ 2110 оснащаются электроусилением рулевого управления, которое невероятно радует водителей. Это дополнение значительно улучшает маневренность и управляемость автомобиля, что позволяет водителю увереннее чувствовать себя на дороге.

Кроме того, водителю не нужно прикладывать больших усилий к управлению руля, а это дает возможность совершать долгие поездки и не чувствовать усталости.

Электроусилитель руля на автомобили ВАЗ 2110, можно устанавливать самостоятельно в случае необходимости, но для этого следует разобраться в устройстве.

В далеком 2002 году инженеры Новосибирского технического университета разработали этот, ставший таким популярным, электроусилитель рулевого управления. После того, как все этапы создания устройства были завершены, в течение нескольких лет устройство проходило испытания на ВАЗовском заводе.

Российские производители сделали все, чтобы обеспечить надежные и качественные преимущества узла перед аналогичными устройствами зарубежного производства. В усилителе используется переменный ток, что обеспечивает надежность и долговечность работы.

Схема электроусилителя руля Приоры

Но главным для наших водителей стала приемлемая стоимость этого агрегата, не в пример ниже, чем у западных компонентов. Кроме того, электроусилитель может стать надежным защитником от угона. Поскольку электроусилители изобретались для отечественных марок, выпускают их соответственно в России, на Бердском электромеханическом заводе, который стал дочерним предприятием ВАЗа.

Сам электроусилитель рулевого управления впервые был изобретен и внедрен еще в далеком 1990 году в Японии на заводах концерна Тойота. Первые плюсы устройства, которые оно показало, характеризовались следующими показателями:

• Узел работает даже в случае выключенного двигателя;
• При работе компонента, в течение какого-то времени может наблюдаться существенная экономия топлива;
• Значительно улучшаются все показатели управляемости;
• Надежность управления достигает большой высоты;
• Создает хорошие условия безопасности при постоянном вождении.

Надо понимать, что ГУР это гидроусилитель руля и эти два устройства постоянно сравнивают, выясняя какой из них лучше. В общих чертах можно сказать, что эти два компонента могут иметь общие показатели, но электроусилитель имеет в своем составе электронный блок.

Именно это отличие делает его более функциональным, и его производительность характеризуется следующими показателями:

• Датчики электронного блока постоянно проводят мониторинг скоростных показателей движения, они считывают его траекторию и контролируют исправность рабочих компонентов;
• После того, как данные собраны, они передаются в специальный блок электронного управления где подвергаются обработке;
• Искусственный интеллект системы управления изменяет параметры главного цилиндра в автоматическом порядке;
• Уровень давления масла подвергается регулировке только положением клапана, он может быть как открытым, так и закрытым;
• Чем большую скорость начинает набирать автомобиль, тем интенсивнее и активнее открывается клапан;
• В процессе повышения скорости, параллельно растет и тяжесть управления рулем, а это в свою очередь повышает степень безопасности и стабильности при управлении ВАЗ 2110;
• Кроме того, на работу электроусилителя не влияет наличие топлива, он не влияет на его расход.

Работа ЭМУРУ, то есть электромеханического усилителя рулевого управления направлена на то, чтобы сократить управляющие усилия водителя. Также устройство предназначено для того, чтобы активно возвращать управляемые колеса и руль в исходное положение после маневра. Меньшее количество поворотов руля вернут колеса в исходное положение.

Благодаря устройству автомобиль быстрее возвращается к прямолинейному движению, что обеспечивает безопасность вождения.

Сам узел представляет собой конструкцию модульного типа, которая встроена в рулевую колонку.

Модуль состоит из двух основных компонентов:

• Силовой агрегат — электроаппарат синхронного характера;
• Контроллер управляющего типа.

Особенно актуальна установка электроусилителя в случае, если владелец ВАЗ 2110 устанавливает более широкую резину на колеса большого диаметра, по сравнению со стандартными, заводскими. Такая проблема как «непослушный» руль в случае с электроусилением исключается, руль слушается водителя даже при легком прикосновении.

Общая схема электроусилителя руля

Если раньше водителю необходимо было постоянно держать руль двумя руками и прикладывать много усилий чтобы его поворачивать, то сейчас все можно делать одним пальцем.

Благодаря этим показателям, ВАЗ 2110 считается одним из наиболее безопасных автомобилей на отечественных дорогах.

Как любой другой модуль в составе авто, электроусилитель имеет собственные показатели, которые необходимо учитывать. Чтобы было понятно, что из себя представляет этот узел, следует привести его технические характеристики:

• Максимальная компенсация момента составляет 35 Нм;
• Потребление тока при средних показателях Мmax = 35 Нм и скорости вращения рулевого колеса 360 градусов в секунду, составляет 50А;
• Рабочие температуры расположены в диапазоне от — 40 до + 85 градусов Цельсия;
• Общая масса узла равна 9,5 килограмм;
• Двигатель с электронным управлением — реактивный индукторный;
• Вращение направляется реверсивно;
• Наличие трех фаз;
• Устанавливается червячный редуктор с тремя заходами;
• Червячный вал выполняется из стали 40х;
• Червячное колесо выполняется из углепласта УПА 6/30-2.

Рулевая колонка с электроусилителем рулевого управления
Это все характеристики компонента, которые необходимо знать, чтобы взаимодействовать с ним. Эти показатели особенно актуальны, потому что усилитель представляет собой электрический агрегат и с ним надо быть осторожным.

Электропривод руля имеет ряд преимуществ, которые и привели к тому, что он устанавливается не только на ВАЗ 2110, но и на другие модели этого завода. Помимо технических характеристик он обладает и другими не менее важными показателями:

• Простота монтажных работ при установке узла;
• Агрегат потребляет сравнительно малое количество электроеэнергии;
• Узел не влияет на экологические показатели автомобиля;
• Возможная установка узла на другие модели ВАЗ;
• Параметрические показатели, то есть эффективное понижение крутящего момента соответственно росту скорости автомобиля;
• В процессе эксплуатации не требуется дополнительного ухода и применения различных специальных материалов;
• При низких температурных показателях этот вариант усиления рулевого колеса показывает себя лучше.

К единственному недостатку этого устройства можно отнести тот факт, что работает немного слабее, чем тот же гидроусилитель.

Новый электроусилитель руля ВАЗ 2110 с компонентами

Но в случае с отечественными дорогами и этого усиления вполне достаточно, чтобы чувствовать себя комфортно за рулем.

Дело в том, что далеко не все автомобили ВАЗ 2110 оснащаются этим приятным компонентом, поэтому водителям часто приходится самостоятельно устанавливать усилитель. Эта работа не так сложна, как может показаться на первый взгляд и при соблюдении некоторых правил можно провести ее достаточно результативно.

Кроме того, приобрести новый электроусилитель можно даже через интернет и немного повозившись в гараже поставить его на свою «десятку». Поскольку стоимость агрегата не так уж мала, сэкономить на установке будет приятно и практично.

Для того чтобы произвести монтаж электроусилителя на автомобиль ВАЗ следует сначала приготовить некоторые инструменты и запчасти:

• Электроусилитель рулевого управления;

• Пластина;

Пластина сделанная своими руками

• Набор проводов;

• Промвал;

• Руль и кожух;

• Отвертки разных конфигураций;
• Линейка;
• Сверла.

Никаких масел или других веществ не потребуется, так как идет работа с электричеством, а не с механическими узлами. После того, как все компоненты подготовлены, следует переходить к непосредственному монтажу, который будет проходить в следующей последовательности:

• Необходимо вытащить из колодки штатную клемму и переместить ее на колодку, размещенную на жгуте;

• После этого, свободная клемма, отходящая от жгута, перемещается на то место, где находился штатный провод, примыкающий к колодке. Это даст возможность пропустить провод штатного типа между жгутами. Провод, идущий от колодок, обладает номиналом в 50 А;

• Теперь надо потихоньку отделить кожух вала рулевого типа, после чего снять замок зажигания и отделить переключатели. Делать это надо медленно, чтобы не допустить растрескивания кожуха;

• Откручиваем аккуратно болт, который удерживает рулевую рейку и затем снимается непосредственно рейка;

Откручиваем болт на рейке

• Надо измерить длину промвалов и если нужно подогнать пластину, для этого надо использовать линейку и возможно даже записать показатели;

• Производится монтаж электроусилителя на освобожденное место, для этого надо подобрать нужный размер вала, так как он не налезает на рейку. Чтобы подогнать вал под нужный размер, пластину и вал перетачивают под валы «Приоры». Именно детали от ВАЗовской «Приоры» как нельзя лучше подходят для этого;

• После того как вал будет подогнан необходимо просверлить пластину более глубоко чем это уже есть. Сделать это не трудно, так как вал представляет собой полую конструкцию;

Пересверленная самодельная пластина

• Пластина устанавливается на усилитель и тем самым проверяется полученная глубина. Если все нормально, то нужно крепко зажать всю конструкцию при помощи, более малого болта;

• Теперь следует установить переключатели на их места и переходить к проводке. Для этого нужно из салона, через левое крыло, вывести два провода напрямую к АКБ;

• Далее надо снять бачок омывателя и взять проволоку. С ее помощью надо прикрепить выведенные два провода. Их нужно прицепить к концу противоположного провода и протянуть оба;

• Необходимо снять приборную панель и достать оттуда колодку красного цвета, потихоньку затянуть проводку в пространство под панелью. После чего достать провод оранжевого цвета из красной коробки;

• К этому проводу надо закрепить коробку красного цвета и объединить ее с проводкой электроусилителя. При этом конец с оголенной клеммой проводки усилителя укладывается на освободившегося штатного провода в красной колодке;

• Также надо поступить с серым проводом, который тоже выходит из колодки красного цвета. Его необходимо тоже протянуть на место его штатного собрата и закрепить с помощью клеммы;
• После чего надо переместиться к АКБ и закрепить надежно провод черного цвета, то есть МИНУС, на провод розового цвета, то есть на ПЛЮС;
• После этого необходимо соединить всю проводку электроусилителя руля и запустить ее или просто покрутить рукой.

Установка электрического усилителя закончена, осталось только аккуратно установить все компоненты на свои места.

Для этого надо установить обратно все переключатели и приладить на место кожух и руль, который покроет собой вал рулевого типа.

Если установочные работы электрического усилителя производит опытный мастер, который может несколько выйти за рамки предложенной инструкции, то следует сказать о том, как проводится подгонка электроусилителя на ВАЗ 2110.

После того, как основные действия из приведенного перечня будут проведены можно произвести следующую подгонку:

• Провести выравнивание руля;
• Ликвидировать все щели и зазоры между деталями;
• Провести установку светодиодного датчика диагностики электроусилителя;
• Слегка укоротить питающий кабель;
• При необходимости заменить испорченные детали и поврежденные части кожуха.

После этого следует еще раз внимательно осмотреть систему рулевого управления, сидя при этом в салоне. Устранить последние недочеты и натереть панель и руль полиролью. Только после этого можно приступать к дальнейшей эксплуатации машины. Именно соблюдение чистоты и порядка в салоне машины приводят к сосредоточенности водителя за рулем.

Заводом изготовителем АвтоВАЗ, не предусмотрен ремонт электроусилителя руля, только полная замена в сборе. Поэтому все ремонтные действия, производятся хозяином автомобиля на свой страх и риск.

Необходимо всегда помнить, что самостоятельный ремонт электроусилителя руля ВАЗ 2110 своими руками, может привести к ДТП!

Цена на электроусилитель руля ВАЗ 2110 и компоненты следующая:

• новый электроусилитель стоит в среднем от 13 000 до 18 000 рублей, заказать можно в интернет-магазинах с доставкой по почте в любой регион России, либо напрямую с завода;
• б/у электроусилитель стоит от 2 000 до 6 000 рублей, в зависимости от состояния, искать стоит на местных досках объявлений, avito.ru и др.

Также отдельно могут продаваться компоненты для установки:

• рулевой вал для установки электро усилителя руля — цена около 1 000 рублей;
• кронштейн для установки электроусилителя руля — цена около 1 000 рублей;
• жгут проводов для подключения ЭУР — стоимость около 1 500 рублей;
• имитация электронного датчика скорости (для карбюраторных двигателей) — примерно 1 500 рублей.

Из выше приведенной информации становится понятно, что ЭУР на ВАЗ 2110 имеет массу положительных показателей, которые и сделали его популярным. В процессе эксплуатации этот компонент не требует никакого вмешательства и дополнительных материалов.

Электрический усилитель руля не требует никакого обслуживания или регулировки. Он прекрасно показывает себя в морозных Российских условиях и его работа никак не изменяется в связи с этим.

Не надо предварительно прогревать автомобиль, перед тем как приступить к управлению, а значит, водитель быстрее отправиться в путь.

Но наряду с этим у устройства есть и недостатки, хотя в случае ВАЗ 2110 это не бросается в глаза. Каждый водитель имеет возможность самостоятельно решать, какой усилитель ему больше подходит, тем более что установить электрический усилитель, можно самостоятельно.

Если есть желание сделать управление автомобилем ВАЗ 2110 безопасным и комфортным, то следует отдавать предпочтение именно электроусилителю.

Уважаемые покупатели, во избежание ошибок при отправке э лектроусилитель руля ЭУР ВАЗ 1117 , в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска.

Электромеханический усилитель руля — это устройство, которое в наше время устанавливается на большинство машин как иностранного, так и отечественного производства. Его наличие в автомобиле объясняется очень важным фактором, это повышение безопасности водителя и пассажиров, т.к. управлять автомобилем, который оборудован таким прибором как усилитель руля значительно легче и проще.

ЭУР — Электромеханический усилитель рулевого управления представляет собой принципиально новую конструкцию проходного типа, без использования механического редуктора и предназначен для снижения управляющего усилия, прикладываемого водителем к рулевому колесу.

Электроусилитель руля на автомобили Лада Гранта, Калина всех модификаций. Номер детали по каталогу запасных частей ОАО «АВТОВАЗ»:1117-3450008-04. Взаимозаменяется с ЭУР 11186-3450008-02. Производство фирмы Mando Южная Корея. Поставляется на сборочное производство АВТОВАЗ.

Штатная инсталляция без дополнительных пластин-адаптеров.

Принцип работы ЭУР (электрического усилителя руля) основан на том, что при вращении рулевого колеса происходит скручивание торсионного вала усилителя. Величина этого скручивания фиксируется датчиком момента, который в нем установлен. На основании этих значений, а так же данных с датчика скорости и оборотов коленчатого вала, электронный блок управления вычисляет нужное усилие для компенсации сопротивления прилагаемое на руль водителем, и затем подает команду на электродвигатель усилителя.

Основные требования, которые обеспечивает безредукторный электроусилитель:

Снижает энергетические затраты водителя;

Обеспечивает оптимальные по эргономическим условиям нагрузочные и скоростные характеристики рулевого управления;

Обеспечивает прямолинейное движение автомобиля при повреждении шин или подвески;

Сохраняет возможность управления автомобилем при отказе усилителя;

Сохраняет стабилизацию колес, то есть удерживает их в нейтральном положении при воздействии различных возмущающих факторов.

Особенно актуален усилитель рулевого управления в экстремальных условиях, так как обеспечивает комфортабельное и надежное управление автомобилем.

Основные преимущества ЭУР перед гидроусилителем:

1. Технологичность установки. Монтируется на автомобиль одним узлом без вторжения в моторный отсек;

2. Время установки – не более 1,5 ч;

3. Надежность. Отсутствуют компоненты, присущие гидроусилителям (шланги, шкивы, жидкости);

4. Обеспечивает пассивную безопасность при ударе, имеет встроенную систему самодиагностики;

5. Экологичность и энергосберегаемость. Потребляет мощность только при маневрировании, что заметно снижает затраты энергии и приводит к экономии топлива;

6. Информативность. Обеспечивает рост усилия на руле с ростом скорости движения автомобиля.

Основные технические характеристики ЭУР ВАЗ 1117-345008-04 :

Номинальное напряжение питания 13,5 В;

Потребление тока не более 55 А;

Компенсирующий момент 28±1 Нм при скорости вращения рулевого колеса 360°/сек;

Основные преимущества перед редукторным вариантом электроусилителя:

1. Надежность. Прямая передача момента приложенного к рулевому колесу на рулевую рейку в отличие от редукторного варианта, где присутствует зубчатая передача;

2. Быстродействие. Обеспечение высокой степени реакции со стороны управляемых колес на изменение положения рулевого колеса;

3. Очень низкий уровень шума.

Усилитель относится к узлам с повышенными требованиями безопасности. При возникновении неисправности усилителя — он автоматически отключается, при этом управление автомобилем становится таким как на автомобиле, не оборудованном усилителем.

Если Вы сомневаетесь покупать электроусилитель или нет, то просто прокатитесь на машине, оборудованной ЭУР. После такой тестовой поездки Ваши сомнения, скорее всего, исчезнут и принять решение о покупке такого прибора, будет проще.

Другие артикулы товара и его аналогов в каталогах: 1117034500804, 111860345000802 .

ВАЗ 1117-1119, ВАЗ 2190.

Любая поломка – это не конец света, а вполне решаемая проблема!

Как самостоятельно установить или заменить электроусилитель руля ЭУР на автомобиле семейства Лада Гранта, Лада Калина.

С интернет – Магазином AvtoAzbuka

затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ.

Установка ЭУР на Гранту Стандарт – частая причина обращений владельцев этих машин в автосервис. Тем не менее, при должной сноровке, вы вполне можете сделать все сами. О том, как установить такую систему, если у вас Лада Гранта и стоит ли вообще это делать – читайте в статье.

Что можно установить на Лада Гранта стандарт

24 сентябрь 2015 LadaOnline 28 063

Среди всех комплектаций автомобиля самыми популярными считаются более простые. Топовые варианты исполнения покупают гораздо реже.

Самая простая (базовая) комплектация Лада Гранта – это “Стандарт”.

Владельцы этих автомобилей имеет хорошую возможность купить машину за невысокую цену, а в ходе эксплуатации доработать автомобиль так, что он будет не хуже “Люкса”.

Давайте сравним две комплектации “Гранты”: «Стандарт» и «Люкс». Для базовой версии автомобиля завод-изготовитель выделил самый слабый двигатель мощностью 82 л.с.

С этим силовым агрегатом установка АКПП или АМТ не предусматривается. Если грамотно подойти к тюнингу этого двигателя, то при комплексном подходе можно увеличить мощность до 110-120 л.

с, что сравнимо со спортивной версией Лада Гранта.

Доработка мотора требует больше всего сил и средств, а самое главное навыков! Не стоит забывать и про другие доработки Лада Гранта, которые не касаются двигателя и более просты в своей реализации. В таблице представлены разница в опциях комплектаций «Стандарт» и «Люкс»:

Передняя подвеска с увеличенным кастером	Нет	Есть
Подушка безопасности переднего пассажира	Нет	Есть
Ремни безопасности передних сидений с преднатяжителем	Нет	Есть
Подголовники задних сидений L-образные	Нет	Есть
Противоугонная сигнализация с ДУ	Нет	Есть
Противотуманные фары	Нет	Есть
ABS+BAS	Нет	Есть
ESC	Нет	Есть
Комбинация приборов с функциями бортового компьютера	Нет	Есть
Индикация температуры наружного воздуха	Нет	Есть
Подсказчик переключения передач в комбинации приборов	Нет	Есть
Функция задержки освещения салона после закрытия дверей	Нет	Есть
Функция задержки выключения света фар	Нет	Есть
Розетка12V в багажном отделении	Нет	Есть
Раздельное заднее сиденье	Нет	Есть
Вставка в дверях из ткани	Нет	Есть
Блок освещения салона Лада Калина	Нет	Есть
Расширенный пакет шумоизоляции	Нет	Есть
Рулевое управление с электроусилителем	Нет	Есть
Короткая рулевая рейка	Нет	Есть
Регулируемая по углу наклона рулевая колонка	Нет	Есть
Карманы передних сидений	Нет	Есть
Противосолнечный козырек пассажира с зеркалом	Нет	Есть
Верхние поручни (3 шт.)	Нет	Есть
Контейнер для очков	Нет	Есть
Прикуриватель + переносная пепельница	Нет	Есть
Фильтр воздуха, поступающего в салон	Нет	Есть
Теплопоглащающие стекла	Нет	Есть
Центральный замок с ДУ	Нет	Есть
Электростеклоподъемники передних/задних дверей	Нет	Есть
Открытие багажника с кнопки из салона и с ДУ	Нет	Есть
Обогрев передних сидений	Нет	Есть
Электропривод и электрообогрев наружных зеркал	Нет	Есть
Наружные зеркала с боковыми указателями поворота	Нет	Есть
Наружные зеркала и ручки дверей в цвет кузова	Нет	Есть
Обогрев ветрового стекла	Нет	Есть
Парктроник	Нет	Есть
Датчик дождя	Нет	Есть
Датчик света	Нет	Есть
Кондиционер	Нет	Есть
Круиз-контроль	Нет	Есть
Мультимедийная система	Нет	Есть
Рамки дверей черного цвета (самоклеящаяся пленка)	Нет	Есть
Молдинги дверей	Нет	Есть
Уплотнители порогов пола	Нет	Есть
Облицовка порогов пола	Нет	Есть
Шумопоглащающие щитки задних крыльев	Нет	Есть
Брызговики	Нет	Есть
Диски R14 или R15	Нет	Есть

Согласитесь, список опций на топовой версии Лада Гранта существенно больше. Это поле для размышлений, как доработать Лада Гранта, чтобы эксплуатация автомобиля стала более комфортной и безопасной. Многие инструкции, как это сделать своими руками, доступны на этом сайте. Вместе мы сделаем автомобили Лада лучше!

Напомним, многие есть доработки, которые отсутствуют на Лада Гранта люкс, например, дополнительная шумоизоляция дверей, установка чехлов сидений или подсветка зоны высадки.

Ключевые слова: аксессуары лада гранта

00Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

Похожие материалы

• Установка заглушек заднего сиденья Лада Калина 2 и Гранта
• Пятидверная «Нива» получит новую комплектацию
• Аудиоподготовка Лада Гранта лифтбек и седан

Премьера автомобиля Lada Granta Liftback

ечасто российские заводы радуют нас премьерами,

поэтому давайте отправимся в Удмуртию, чтобы посмотреть Lada Granta Liftback, которые собирают на предприятии «ИжАвто».Lada Granta Liftback предлагается с тремя силовыми агрегатами: первый — это восьмиклапанный бензиновый четырехцилиндровый мотор объемом 1,6 литра мощностью 87 л.с.

, агрегатированный с пятиступенчатой механической коробкой передач, второй — «приоровский» 16-клапанник объемом 1,6 литра мощностью 98 л.с., который предлагается только с автоматической четырехступенчатой коробкой передач Jatco, а третий — это все тот же 1,6-литровый мотор от «Приоры», но модернизированный, который выдает 106 л.с.

— он сочетается только с пятиступенчатой «механикой».Все двигатели поставляются с облегченной шатунно-поршневой группой с графитированием юбки поршня, исключающей натиры при холодном пуске.

На всех лифтбеках, выпущенных в Ижевске, установлен электроусилитель руля калужского , который существенно отличается от корейского ЭУР фирмы Mando — он компактнее и эффективнее, ведь ротор на калужском электроусилителе смонтирован непосредственно на рулевом валу.

Одно из фирменных преимуществ машины — высокий дорожный просвет — честные 180 мм, которые под нагрузкой уменьшаются до 165 ммДля всех автомобилей предлагается пока пять цветов с диковинными названиями: рыжая «Магма», «Белое облако», темно-синий «Одиссей», серебристый с легким песочным оттенком «Рислинг» и «Черный трюфель». Трюфель наверняка станет любимым цветом московского Спартака.

Комплектация «Стандарт-21911-40-710

Базовая версия лифтбека с 8-клапанным двигателем, поставляется с механической коробкой передач с тросовым приводом ВАЗ-2181, водительской подушкой безопасности, неокрашенными боковыми зеркалами и дверными ручками, комбинацией приборов без бортового компьютера, креплениями детских кресел ISOFIX, фарами с ДХО, иммобилайзером, цельной спинкой заднего сиденья без подголовников, потолочной обивкой без поручней, рулевым механизмом без усилителя с числом оборотов шестерни 4,02, регулируемой по углу наклона рулевой колонкой, центральным замком, единым ключом для замка зажигания и дверей, аудиоподготовкой и штампованными колесными дисками. Стоит такой автомобиль 314 000 рублей.

Машина с тем же мотором, отличается наличием модернизированной тросовой коробки передач ВАЗ-2180 с усиленным пакетом вторичного вала, раздельной спинки заднего сиденья с подголовниками, серебристой окантовки дверных поручней и всех воздуховодов на передней панели, ABS+BAS, комбинации приборов с функциями бортового компьютера, рулевого механизма с ЭУР и «короткой» рейкой 3,10, потолочных поручней, фильтра воздуха, поступающего в салон, стекол с атермальным эффектом overtinted, электростеклоподъемников передних дверей, кнопки открывания багажника в салоне. За такую «Ладу» придется заплатить 346 100 рублей. Ко всему вышеперечисленному версия «Норма» со 106-сильным мотором (21917-41-710) имеет мультимедийную систему «Итэлма» с 4 динамиками, Bluetooth, USB-входом и слотом для SD-карт — такая Granta Liftback обойдется в 367 600 рублей.

Следующая ступень уже со 106-сильным «движком».

Такая машина щеголяет модернизированной подвеской, подушкой безопасности для пассажира, преднатяжителями передних ремней безопасности, светодиодными указателями поворота, противотуманными фарами, ключом зажигания с пультом ДУ (двери и багажник), сигнализацией, расширенным пакетом шумоизоляции, очечником на потолке, регулировкой передних ремней безопасности по высоте, подогревом передних сидений, электростеклоподъемниками задних дверей, климатической установкой САУКУ с функцией поддержания заданной температуры и 15-дюймовыми легкосплавными колесными дисками. Цена машины в этой версии — уже 419 500 рублей.

Особняком стоит самая «люксовая» версия

0) с 98-сильным двигателем и 4-ступенчатым «автоматом». Ко всему вышеперечисленному тут добавляются система курсовой устойчивости ESC, задний парктроник, датчики дождя и света. Стоит такая «Лада» уже 477 500 рублей, хотя найти на рынке автомобиль с таким уровнем оснащения за те же деньги не представляется возможным.

Блочная система в электрической сети

Для питания сети служит аккумулятор, генерирующий напряжение в 12 В. Подзарядка устройства производится во время работы мотора и непосредственно от генераторного узла. Коммутация их выполнена посредством реле-регулятора, в функционал которого заложена возможность обеспечивать поддержание напряжения постоянной величины вне зависимости от числа оборотов мотора в данный момент.

Разводка в автомобильной электросети предполагает коммутацию всех присутствующих токоприемников. Кабели наделены медными жилами, которых в одном проводе может быт несколько. Жилы облачены в полихлорвиниловую изоляцию. Провод, отвечающий за «массу» автомобиля LADA Granta, подсоединяется непосредственно к кузову.

Лада Гранта

Для «примерки» мы взяли седан Лада Гранта в базовой комплектации Стандарт с мотором 1.6 (82 л.с.), купленный редакцией за 239 тысяч рублей для последующего краш-теста по методике ARCAP. Оснащение: водительская подушка безопасности, простенькая аудиоподготовка, крепления Isofix и дневные ходовые огни.

Кроме Стандарта в продаже есть Гранта Норма за 269 тысяч рублей с двигателем мощностью 87 л.с., электроусилителем руля, регулируемой рулевой колонкой, передними электростеклоподъемниками, центральным замком, бортовым компьютером, 14-дюймовыми колесами и окрашенными бамперами.

А машина с легкосплавными колесами, атермальными стеклами и прикуривателем дороже еще на 10тысяч рублей.

УСТРОЙСТВО МЕХАНИЗМА

ЭУР может иметь устройство с разными вариантами компоновки:

1. В механизме присутствует рулевая рейка, которая воспринимает усилие.
2. Электродвигатель передает усилие на вал руля.

Наиболее часто в автомобилях применяется ЭУР с наличием рейки. Встречается конструкция механизма с параллельным приводом, в котором есть две шестерни. Классическая конструкция рейки включает в себя электрический двигатель, механическую передачу и бортовой компьютер, который управляет всем этим. Устройство технически объединяет механическую часть с электрической в едином блоке. Принцип работы электроусилителя руля основывается на работе асинхронного электрического двигателя.

Рекомендации по установке ЭУР на Ладу Гранту. Перечень неисправностей и способы их устранения

Автомобили семейства Лады Гранты в базовых комплектациях оснащены гидроусилителем рулевого колеса. Электромеханический усилитель руля (далее — ЭУР) устанавливается индивидуально владельцами.

Электромеханический усилитель руля

ЭУР — относительно новая разработка модульного управления, которая, также как и ГУР, имеет преимущества и недостатки.

Стоит ли устанавливать электроусилитель руля на автомобиль Лада Гранта

Стоимость ЭУР на Гранту Лифтбек на 15-20 % дороже гидравлического аналога. Установку может позволить далеко не каждый собственник.

Среднестатистический водитель не ощутит разницы между ГУРом и ЭУРом. Но автомобилисты, проводящие много времени за рулем, с первой минуты положительно оценят нововведение.

В первую очередь установку ЭУРа стоит рассматривать таксистам, менеджерам, снабженцам, работа которых заключается в постоянных разъездах.

Принцип работы ЭУР

При каждом повороте рулевого колеса происходит скручивание торсионного вала. Информация о данном процессе от датчика крутящего момента передается на блок управления в режиме «онлайн».

На основании полученной информации электронный блок управления (далее – ЭБУ) аккумулирует информацию и считывает показания с других датчиков. ЭБУ передает сигнал электрическому двигателю, который усиливает момент вращения вала рулевой рейки путем активации электромотора.

Информация обрабатывается настолько быстро, что от момента передачи до момента считывания проходят десятые доли секунд.

Все об установке электроусилителя руля на лада гранта в гаражных условиях

Снятие и установка электромеханического усилителя рулевого управления лада гранта

Электроусилитель снижает усилие на рулевом колесе, облегчая управление автомобилем. Основу электроусилителя составляет безщеточный электродвигатель с редукто-ром, расположенным под кожухом ру-левого управления. На валу двигателя установлен червяк, который входит о зацепление с пластмассовой ше-стерней, закрепленной на вале руле-вого управления.

Координирует работу электроусилителя электронный блок управления изменением подаваемого напряжения на электродвигатель по информации, получаемой от датчи-ков скорости автомобиля, частоты вращения коленчатого вала и величи-ны крутящего момента на вале руле-вого управления. Электродвигатель через редуктор доворачивает с опре-деленным моментом вал рулевой колонки.

Блок управления обеспечивает достаточную информативность руля во всех режимах движения автомоби-ля. Когда автомобиль стоит на месте, создаваемый электроусилителем мо-мент на вале максимальный, с ро-стом скорости автомобиля «помощь» усилителя снижается и рулевое ко-лесо становится «тяжелее». В случае выхода из строя электроусилителя, автомобиль полностью сохраняет управляемость, при этом рулевое колесо становится несколько «тяже-лее», чем на автомобиле без электро-усилителя. поскольку появляется дополнительная нагрузка в виде сво-бодно вращающегося ротора элек-тродвигателя

Новая Лада: Руководство по эксплуатации, техническому обслуживанию и ремонту автомобиля Лада Гранта ВАЗ 2190

В комбинации приборов расположен сигнализатор неисправности элек-троусилителя рулевого управления. Он загорается при включении зажи-гания и после пуска двигателя гас-нет. При отказе электроусилителя сигнализатор горит постоянно. Электроусилитель не работает при не-работающем двигателе.

Электроусилитель может отключаться:

— при снижении напряжения борто-вой сети;

— при отсутствии сигнала с датчика скорости и частоте вращения двига-теля выше 1500 мин 1

Такие отключения заложены в алго-ритме работы электроусилителя и не являются признаками неисправности.

Вам потребуются: отвертка с крестообразным лезвием, ключи «на 8», «на 13» (два), торцовый ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите рулевое колесо.

3. Потяните на себя и снимите крышку блока предохранителей.

5. Снимите подрулевые переключатели.

Большинство сегодняшних автомобилей комплектуются салонным фильтром. В базовой комплектации такой фильтр есть у автомобилей модели Лада Гранта. Его задача — фильтрация воздуха, поступающего в салон снаружи. При чрезмерно долгой работе одного фильтра плохо работает печка, воздух в салоне не очищается, в нем появляются бактерии и частицы пыли.

По рекомендациям производителей замену салонного фильтра Лада Гранта стоит проводить каждые 5-7 тысяч километров. Однако одним из сигналов необходимости преждевременной установки нового фильтра является поступающая из воздуховодов пыль или неприятный запах.

Причины поломки ЭУР

Вот этот полезный узел авто

Основная причина неисправности кроется непосредственно в электроусилителе. Когда включается зажигание, происходит самодиагностика системы, которую механизм не проходит. В итоге ЭУР попросту отключается, а это сказывается на удобстве управления автомобилем. Ремонт устройства может обойтись в копеечку, поэтому если авто еще на гарантии, лучше провести обслуживание у дилера. Если полностью отказал усилитель, следует отключить питание. В таком случае крутящий момент будет принимать рулевая рейка в обход электромеханического усилителя.

Еще одна часто возникающая неисправность — это поломка датчика скорости. За функционирование электроусилителя на разных скоростях отвечает именно этот датчик. ЭУР работает на полную мощность лишь при движении на очень маленькой скорости. При ускорении происходит уменьшение усилия, создаваемого усилителем на рейку. Ответственность за такой алгоритм работы несет датчик скорости. Самостоятельно заменить его несложно, поэтому ремонт обойдется в небольшую сумму.

Если скорость больше, то ЭМУР работает меньше, так как он и не нужен. По этой причине на Калине с электроусилителем руля управление на высокой скорости такое же, как и в модели комплектации «стандарт» без данного устройства. При выходе из строя датчика скорости, подключенного к спидометру, блок управления электроусилителем получает неправильные данные. В результате ЭУР выключается, а на приборной панели водитель видит желтый индикатор, оповещающий об ошибке в электроусилителе.

Но можно избежать неожиданного ремонта и отказа системы. Достаточно своевременно проходить диагностику. Она покажет все проблемы, которые присутствуют в узлах автомобиля. Это самый простой и верный способ избавиться от неполадок. При поломке ЭУР придется снимать его и проводить ремонт или замену. Демонтируется он с рулевой колонкой. Для этого потребуются ключ на 13, крестовая и плоская отвертки.

ГУР и ЭУР: установка своими руками

Электроусилитель впервые появился на Калине, затем на Гранте и на новой Приоре. Управлять автомобилем без ЭУР можно. Но если автолюбитель ранее владел автомобилем, оснащенным гидравлическим или электрическим усилителем, то, как минимум, будет испытывать большие неудобства. На Ладе Гранта в минимальной комплектации производитель не устанавливает электроусилитель рулевого управления, поэтому многие владельцы таких автомобилей решают самостоятельно установить ЭУР. Подобная процедура не самая простая, к тому же агрегат стоит недёшево. Зато его наличие – это комфортная езда, маневренность и безопасность.

Для монтажа не требуется обладать какими-то особыми знаниями и навыками, достаточно минимального опыта и набора инструментов

Если всё же встал вопрос об установке электроусилителя руля на Ладу Гранта, то при покупке ЭУР следует обратить внимание на его номер

В наборе цифр есть определение места производства, это две последние цифры:

• 00 – изготовлен в Махачкале (не самый качественный, имеет много негативных отзывов);
• 04 – корейский усилитель, купить можно в магазине, на авторазборках редкий экземпляр;
• 02 – изготовлен в Калуге, средний неплохой вариант.

Для установки усилителя понадобится набор гаечных ключей, отвёрток и УШМ (болгарка). Перед тем как приступить к установке, следует демонтировать рулевое колесо, все подрулевые переключатели, замок зажигания, рулевую колонку с карданом. Дальнейший алгоритм действий следующий.

1. Выбить болты из снятого кронштейна в виде пластины и отрезать болгаркой около 3 см с верхней части.
2. Просверлить в пластине отверстия для крепления электроусилителя.
3. Кардан зафиксировать на ЭУР.
4. Под кронштейн (где крепится электроусилитель) подкладывают шайбы, с их помощью можно регулировать руль.
5. Прикрепить электроусилитель, после чего установить кардан в рейку.

После этого остаётся подключить ЭУР к проводке согласно прилагаемой к усилителю электросхеме. С помощью шайб нужно отрегулировать отклонение руля в разных положениях. Дальнейшее обслуживание электроусилителя не требуется. Тем же, кто решил заменить ЭУР на гидроусилитель, следует понимать, что эта затея бессмысленна. Во-первых, ЭУР гораздо технологичнее и современнее, а во-вторых, установка ГУР на Гранту трудоёмкий и дорогостоящий процесс, не имеющий практического преимущества.

Причины отключения

Основная причина кроется в электроусилителе руля. При зажигании происходит самодиагностика системы и если механизм ее не проходит, включается сигнал, сигнализирующий о неисправности. Цвет сигнала говорит о степени опасности. Загорелся красный цвет, нужно срочно исправлять неполадку. При желтом цвете, эксплуатация транспортного средства возможна, но стоит принять меры безопасности. Причин, по которым не работает электроусилитель руля на Калине, может быть несколько:

• неисправность датчика скорости;
• неисправность датчика крутящего момента;
• скорость превышает 60 км/ч;
• частота оборотов двигателя меньше 400 в минуту;
• сбой в блоке управления;
• плохо припаянные контакты;
• недостаточное напряжение.

Программное отключение

1. Отключается электроусилитель руля на Калине после 60км/ч. Поэтому учтите этот момент, он задан в системном блоке и не является поломкой. Элекроусилитель руля “Приора” отключается при скорости 110 км/ч.
2. Так же ЭУР не работает на низких оборотах двигателя. При значении меньше 400 оборотов в минуту, он не активен.

Это программно запланированная неактивность. Она нужна, чтобы на большой скорости дать информативность рулю и уменьшить изнашиваемость механизма.

Неисправности электроусилителя

В случае, когда невозможно сразу же проверить причину выхода из строя электроусилителя руля на Калине, Нужно вытащить предохранитель из блока. Это нужно для предотвращения внезапного включения механизма, что приводит к аварийным ситуациям.

Прямым показателем неисправности датчика скорости в электроусилителе руля Калины, является неработающий спидометр, а так же загорающийся восклицательный знак на приборной панели. Не работать он может по нескольким причинам. Проверьте внешний вид датчика, если он покрылся грязью, просто почистите. Посмотрите, не намагнитилась ли металлическая стружка, и тоже удалите ее.

Если это не помогло, то, вероятно датчик вышел из строя. Такие датчики сейчас стоят недорого и можно найти во многих магазинах с автозапчастями. Все то же проделываем для датчика крутящего момента. Но где находится датчик скорости? Обычно он находится в корпусе коробки передач, смотрите на фото слева.

Еще одной причиной неисправности электроусилителя руля Калины, служит генератор. Для работы блока управления нужно напряжение 13.6 В, если у Вас меньше, поменяйте на нем регулятор напряжения (шоколадку).

Так же контакты могли просто отсоединиться из-за некачественной припайки. Вы можете либо разобрать и припаять контакты или отдать в сервис.

Если дело в блоке управления, самостоятельно решить эту проблему сложно, в сервисе его либо пропаяют, либо придется купить новый.

Установка электроусилителя руля (ЭУР) на Lada Granta в базовой комплектации «Стандарт»

Стоит ли устанавливать электроусилитель руля

Устройство и руль Лады Гранты Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

1. Поломка датчика скорости. Работает электроусилитель руля в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке

Руль Гранты СтандартДанная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР

Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства

Так, 00 – это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 – корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 – Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

Далее делайте все следующим образом:

1. Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
2. Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
3. Теперь нужно прикрепить кардан к усилителю.
4. Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
5. Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

Схема подключения проводов

Регулировка положения руля

Как уже говорилось выше, в том, насколько будет отклоняться рулевая колонка вверх и вниз значение имеют шайбы. Они установлены между кронштейном и усилителем. От их толщины и зависит величина отклонения рулевой колонки.

Видео «Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также детально демонстрируется процесс установки (автор ролика — sokur64).

Из чего состоит усилитель руля Калины?

Этот узел является самостоятельным устройством, входящим в рулевой механизм Лада Калина. Он позволяет водителю вращать руль без особых усилий, а также обеспечивает мягкость и плавность работы подвижных частей рулевой системы.

Конструктивно данный механизм нельзя отнести к сложным узлам. Электроусилитель руля имеет следующие детали:

• электромотор;
• блок редуктора;
• модуль управления;
• датчики, которые отслеживают момент, скорость и число оборотов, совершаемых коленчатым валом.

Бортовой контроллер Лада Калина непрерывно отслеживает функционирование данного усилителя и управляет его работой, но случаются неисправности и способы устранения их очень интересуют многих владельцев авто. Включение механизма происходит при оборотах мотора от 400 об/мин. Когда скоростной показатель превысит 60 км в час, то электрический усилитель перестает функционировать. Это сделано в угоду безопасности, ведь на больших скоростях у водителя должна присутствовать уверенная обратная связь на руле, чего «легкое» рулевое колесо обеспечить не в состоянии. С ростом скорости наблюдается постепенное снижение величины усилия в механизме.

Список интернет магазинов, адреса фирм, предоставляющих услуги

№	Название	Контакты, адрес
1.	СТО «А1-Моторс»	Москва, ул. 1-я Дубровская, д. 13а, стр.4, телефон: 8 (495) 120-15-38

Отзывы о фирмах

• Василий: полгода назад в СТО «А1-Моторс» устанавливал сервопривод на Гранту. Ребята сделали все оперативно и профессионально. Мои рекомендации.
• Иван: после покупки Лады заменил ГУР на ЭУР. Работы заказывал в СТО «Автосервис на Седова». Новое оборудование, множество ремонтных боксов, работают профессионально.
• Иннокентий: товарищи рекомендовали установить ЭУР. Покупал в магазине запчастей «Мотель Варшавский». Хорошее качество, приемлемые цены, бонусы при покупке.
• Владлен: два года отъездил на ГУРе, решил перейти на ЭУР. Советовали покупать в «Эксперт-Авто». После установки прошло полгода, нареканий нет, мои рекомендации.
• Вячеслав: оставляю свой положительный отзыв о магазине автозапчастей «Запчасти на колесах». Профессиональная консультация, приемлемые цены, приветливый персонал.

О квалифицированной замене электрического усилителя

Если возникает потребность в замене механизма, когда не работает ЭУР, то рекомендуем обратиться к опытным мастерам. Когда автомобиль состоит на гарантийном обеспечении, то наиболее рациональной мерой будет обращение в дилерскую сеть с целью устранения возникшей проблемы.

Бывают ситуации, которые не позволяют прибегнуть к указанным двум методам устранения появившейся неисправности усилителя. Тогда единственным решением будет собственноручная замена пришедшего в негодность механизма.

Сразу оговоримся, что процесс замены, если не работает ЭУР характеризуется достаточной сложностью. Для его успешного проведения потребуется опыт и обладание специальным инструментом. Неквалифицированные действия по замене способны усугубить масштаб поломки, что повлечет существенную трату средств на более дорогостоящий ремонт в условиях сервиса.

Перед непосредственной процедурой замены рекомендуем тщательно изучить весь перечень особенностей и действий, если не работает ЭУР. Здесь потребуется вникнуть в схему подключения узла, что позволит избежать повреждения электрических компонентов механизма.

Для извлечения усилителя необходима частичная разборка передней панели Лада Калина. После этого само устройство нужно отключить от всего перечня подводящих проводов. Иногда владельцы ремонтируют электроусилитель руля, избегая потребности в замене на новый узел. Как правило, после комплекса восстановительных работ штатные устройства работают не хуже своих новых аналогов.

Распространенной неисправностью является возникновение стука, который отчетливо доносится к водителю из-под панели или отключается усилитель. Такое явление может сопровождаться характерным скрипом, возникающим во время осуществления вращательных действий с рулевым колесом LADA Kalina. Обычно данная ситуация решается посредством применения специальной смазки. Если таковое действие не приносит ожидаемого результата, то потребуется более детальное диагностирование механизма усиления.

Чтобы установить электроусилитель руля в посадочное место Лада Калина понадобится запастись внимательностью и терпением. Все кабельные разъемы должны быть плотно посажены, а само устройство уверенно закреплено. Только после этого можно переходить к обратной сборке ранее демонтированных компонентов передней панели.

Немного истории

Только спустя 12 лет, в 2002 году, отечественные инженеры из Новосибирского университета начали разработку российского электроусилителя. После завершения создания проекта, несколько лет агрегат проходил доработку и испытания на заводе АвтоВАЗ.

Новое устройство

Задача инженеров заключалась в том, чтобы создать достойный аналог зарубежным усилителям, обеспечить агрегат необходимыми преимуществами, долговечностью и надежностью. При этом, в отличие от импортных аналогов, наши электроусилители стоили значительно дешевле.

Сегодня данные устройства выпускает Бердский электромеханический завод, расположенный на территории России и являющийся дочерней компанией АвтоВАЗа.

Основные преимущества первого ЭУ

Электроусилок не был бы столь востребован и популярен без очевидных преимуществ, которые он принес вместе со своим появлением. К сильным сторонам этой системы рулевого управления относят:

• Узел функционирует даже при отключенном силовом агрегате;
• Агрегат позволяет частично экономить топливо, что положительно сказывается на расходе горючего;
• Управляемость улучшается во всех компонентах;
• Надежность маневров на самом высоком уровне;
• Отличные показатели безопасности при регулярной эксплуатации.

Непредсказуемая работа электроусилителя

В случае если появилась такая неисправность, движение продолжать абсолютно запрещено, иначе из-за этой поломки можно попасть в дорожно-транспортное происшествие или вылететь с дороги. Чтобы продолжить дальнейшее движение, достаточно отключить усилитель. Для этого требуется снять предохранитель, отвечающий за энергообеспечение ЭУР, после чего можно продолжить движение без усилителя.

Для устранения поломки, скорее всего, придется полностью заменять электроусилитель. Проводить замену в гаражных условиях не рекомендуется. Для этого лучше обратиться на специализированную СТО. После замены электроусилителя желательно выполнить регулировочные работы всех узлов рулевого механизма.

Если Вы стали счастливым обладателем LADA Приора, то периодически придется загонять ее в гараж и что-то дорабатывать своими руками. Частоя поломка это электроусилитель руля Приоры, проблема тут в сырости конструкции. А именно замена дорогой немецкой электросхемы, отечественной, которую конечно доработали, но сбои случаются.

Прежде чем начать ремонт электроусилителя руля Приоры стоит разобраться, что сломалось. Для начала нужно выяснить, при каких условиях ЭУР отказал. Причин по которым он вышел из строя может быть несколько:

• после зарядки аккумулятора;
• при повороте руля на большой угол;
• в режиме парковки автомобиля;
• при езде свыше 110кмч.

Возможные неисправности ЭУРа на Ладе Гранте Лифтбек (Седан)

Неисправность	Диагностирование	Метод устранения
Свечение диода на боковой стойке из-за неисправности датчика скорости.	Проверка исправности датчика скорости путем его демонтажа, прозвон мультиметром.	Замена датчика новым, так как конструкция не подлежит ремонту (частичному, полному).
Низкое напряжение в электропроводке.	Проверка целостности изоляционного слоя, контактных клемм.	Замена поврежденного участка кабеля, изоляция мест соединения.
Электрический усилитель вращается туго.	Проверка подачи напряжения на входные контакты от реле – регулятора.	Замена реле-регулятора.
В процессе вращения слышен характерный скрип, металлический скрежет.	Демонтаж ЭУРа, разбор на составные элементы, проверка состояния подшипников качения.	Замена двух подшипников качения новыми.

Видео «Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также детально демонстрируется процесс установки (автор ролика — sokur64).

Добро пожаловать на ChipTuner Forum.

Опции темы

Гнал новую (с салона) Гранту , с ЭУР полные непонятки

На месте и ползком по городу (где то до 30 км/x) ЭУР работает внятно , есть обратная связь по рулю . Руль откатывается , машинка возвращается к прямолинейному движению .

После 40 км/ч . руль дубеет , самовозврата нет , всё время приходится принудительно возвращать . Рулится туго , обратной связи с дорогой ноль , рулишь только на глаз . за 350 вёрст руки отвалились . Такое впечатление , что рейка затянута насмерть .

У кого богатый опыт общения с ТАЗовскими ЭУРами , подскажите что это . Очередной вазовский шедевр . Глюк програмщины на ЭУР (ошибок не горит) Или всё «притрётся» и пока забить .

Меня мучает вопрос. У кого гранта в комплектации «стандарт» какого ездить на ней без ЭУРа ? Я понимаю можно пережить отсутствие многих опций, но без ЭУРа реально тяжело мне кажется, особенно когда приходится маневрировать в условиях загруженных дворов, улиц и парковках.

Сколько стоит передняя стойка заводская

by Adminrive · Published 18.10.2016

• Comments 39
• Pingbacks 0

Первая машина что ли?

Евгений, просто не ездил ни разу без ЭУРа, не знаю какого это

Постоянно про это мне все говорили типа ооо да у меня на 10ке есть а почему у тя нет а я внимания даже не обращал.привыкнешь и все норм

Полный отказ работы электроусилителя

Неисправностей, которые возникают с ЭУР на Приоре не так уж и много. Первое, что возникает, так это полное прекращение работы усилителя. Часто отключение усилителя сопровождается соответствующим кодом, который выводится на дисплей бортового компьютера, хотя бывают и случаи, когда выявить его отключение можно только опытным путем.
