Как проверить тнвд на бензиновом двигателе

Проверка ТНВД и форсунок

Доброго дня!
Ниже 100% действенный способ проверки ТНВД и форсунок на утечку проверенные мной на практике.

Течь бензина из топливной рампы через форсунки или ТНВД приводит к капитальном ремонту с гильзовкой. И для диагностики течи достаточно иметь VCDS (в народе вася или вагком).

Пошагова нужно сделать:
1. Хорошенько прогреть двигатель
2. Подключить васю, открыть раздел блоки параметров в блоке двигателя
3. Выбрать параметры:
— температура ОЖ
— давление топлива
4. Заглушить двигатель и сразу же включить звжигание

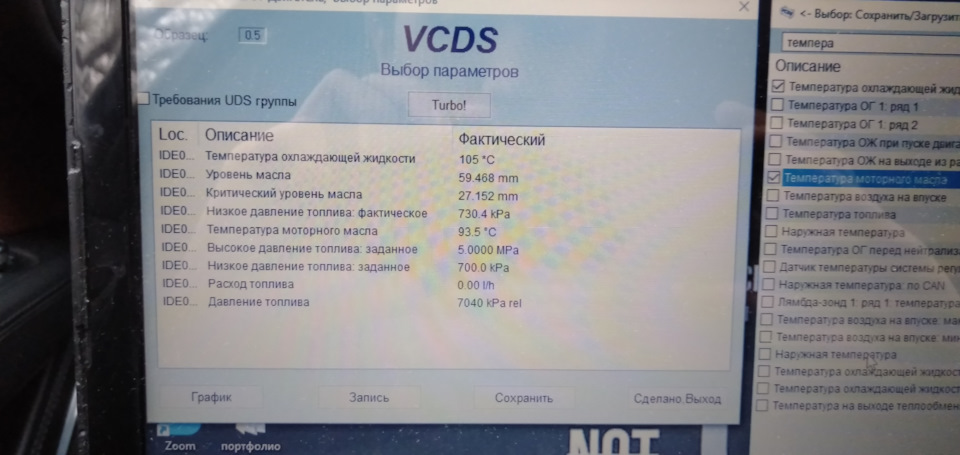

5. Засечь время и наблюдать за показателями

Я не уверен, что моя топливная на 100% исправная, но среди диагностированных мной машин моя показала самый оптимальные значения. По-этому выложу показания своей А8:

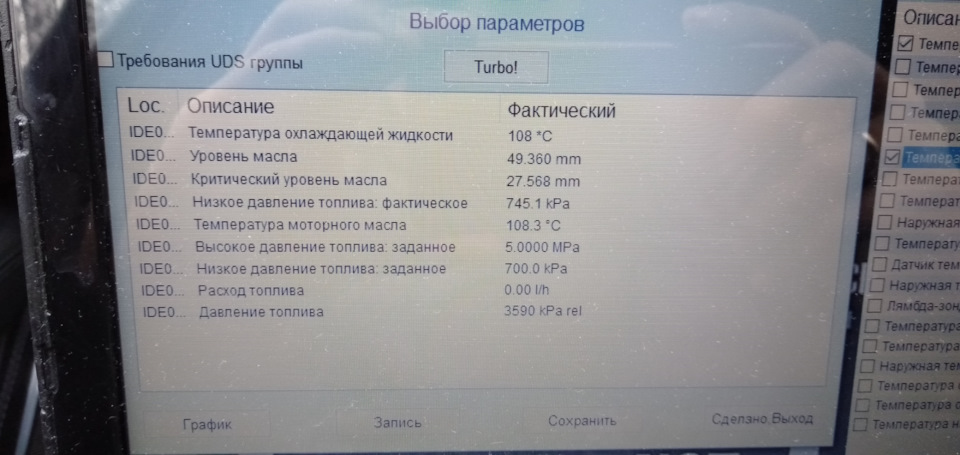

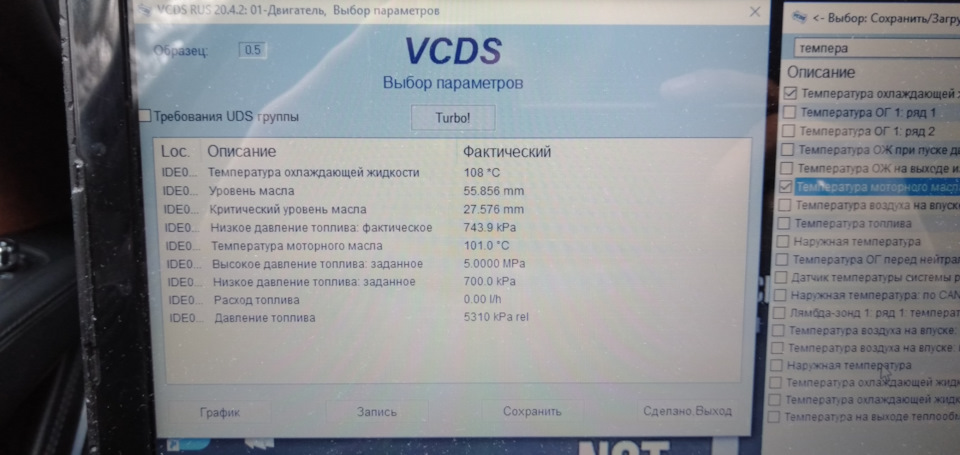

В течении 2 минут давление подскочило до 35 баров В течении 6-7 минут перешагнуло 50 бар На 10 минуте 70 баров. Далее уже не стал ждать тк давление повышалось очень медленно

По опыту при наличии течи давление на рампе повышалось до 35-40 баров и начинало снижаться через 4-5 минут как заглушил двигатель. А то и при сильной течи моментально без повышения падало.

Если у вас после проверки появилось подозрение течи, то нужно снова хорошо прогреть двигатель, заглушить и супер быстро снять ТНВД. Благо насосы снимаются легко за пару минут. После снятия нижнюю часть насоса, которая охлаждается маслом, нужно поджечь. При наличии шустрых рук можно за раз проверить оба насоса.

Горит — течет ТНВД, бензин попадает в масло через насосы. Не горит — текут форсунки, бензин наполняет цилиндр и обезжиривает стенки. Определить какой из форсунок течет определить нет возможности (или я не в курсе как).

Проверяем ТНВД дизеля в домашних условиях

У автомобиля с неисправным ТНВД теряется мощность, увеличивается расход топлива, возникают проблемы при пуске мотора, усиливается задымление из выхлопной системы и прочее. Причин приводящих к нарушениям работы насоса может быть много, от появления влаги в плунжерной паре до проблем в электронике. Лучший способ проверить ТНВД это на стенде в СТО, однако некоторые неисправности можно определить самостоятельно в своем гараже. Чтобы научиться это делать, следует уметь определять признаки, а для этого нужно знать причины приводящие к этому.

Типы топливных насосов

Для начала следует разобраться с видами ТНВД для дизельных автомобилей, так как у каждого из них свои типовые особенности и поломки. Однако у всех насосов, независимо от разновидностей, есть один главный узел, а именно плунжерные пары (поршни и цилиндры).

ТНВД разделены на типы по принципу работы впрыска:

• непосредственного действия с механическим приводом плунжера;
• аккумуляторного впрыска.

Кроме этого у насосов высокого давления существует разделение еще и на классы по устройству:

• Рядный – рабочие сегменты установлены в ряд, впрыск солярки идет по очереди во все цилиндры.
• Распределительный – топливо из одной секции подается на несколько цилиндров. Бывают как одноплунжерными, так и двухплунжерными.
• Многосекционный – более известен как V-образный либо гидравлический аккумулятор. Устанавливаются на двигателях с высокой мощностью, но с малыми оборотами.

На ТНВД непосредственного впрыска нагнетание и подача проходит одновременно, посредством механического привода плунжера. На аккумуляторных типах подача топлива идет по раздельным циклам – вначале нагнетается в аккумулятор насоса, а затем в форсунки. У современных моделей весь процесс управляется электроникой.

ТНВД устанавливаются и на бензиновых автомобилях. Применяются на двигателях с непосредственным впрыском. Насос необходим для подачи топлива в камеру цилиндра под высоким давлением, а уже в нем образуется горючая смесь, которую поджигает свеча зажигания.

Признаки неисправностей насоса высокого давления

Большинство признаков появления неисправностей топливного насоса для большинства типов и видов одинаковы либо очень схожи. К ним относятся следующие симптомы:

1. резкое увеличение потребления топлива;
2. работа мотора становится нестабильной, особенно на небольших оборотах;
3. проблемы при пуске мотора, крайне чувствительно в холодные периоды года;
4. уменьшение мощности авто;
5. увеличение задымления из выхлопной трубы;
6. вытекание солярки из ТНВД;
7. увеличение шума при работе мотора.

Автовладельцы с большим опытом отмечают еще один явный признак нарушений в работе плунжера насоса – на холостом ходу «горячий» двигатель может заглохнуть без видимых на то причин. Запуск его невозможен пока насос не охладится до нормальной температуры. «Холодный» мотор запускается нормально.

Причины поломок ТНВД

Есть несколько наиболее важных причин выхода из строя насоса высокого давления. Обычно это обусловлено поломкой следующих деталей:

1. Плунжер. Наиболее частой причиной служит загрязнение плунжерной пары. Здесь выделяется два главных фактора. Первый – это характер конструкции (например, слишком маленький зазор). Второй – плохое качество топлива (наличие нежелательных примесей засоряющих устройство). Помимо этого загрязнение может попасть и с мотора – сажа, грязь и т.д. Также на работу влияет износ плунжерной пары, что приводит к сильным перегревам подшипников.
2. Наличие воды в топливе. Влагой может смыть топливный слой защищающий поверхности прецизионных деталей насоса высокого давления, что ведет к снижению срока его эксплуатации и даже возможному заклиниванию.
3. Загрязнения топливного фильтра. Ведет к возможному попаданию грязи в плунжерную пару, к тому же насос работает на износ.
4. Нарушения в подаче и распределении топлива. Также частой причиной этого является неисправность плунжерной пары, а именно износ поводков, зубов на рейке, нагнетательных клапанов и загрязнение форсунок.
5. Брак деталей. Довольно редко, но все же встречается на дешевых насосах. Сюда можно отнести трещины и сколы корпуса, поврежденные подшипники, заклинивание плунжерных втулок и тому подобное.
6. Износ подшипника. Чаще вызвано старением либо браком детали. Ведет к нарушениям работы насоса, а сам подшипник и рядом расположенные детали перегреваются, что уменьшает эксплуатационный срок.
7. Заклинивание поршней и втулок. Приводит к выходу из строя зубчатой рейки, кулачкового вала, шестеренки, регулятора и шпонок. Чаще вызвана попаданием влаги в полость между поршнем и втулкой.
8. Износ узлов ТНВД. Возникает в результате старения либо после проникновения внутрь воды, что приводит к коррозии деталей насоса.
9. Коррозия плунжерной пары. Появляется при наличии в топливе большого количества воды.
10. Нарушения в системе охлаждения. Другими словами при длительном использовании либо больших нагрузках, насос просто перегревается. Неисправность охлаждения может быть вызвана недостаточным количеством антифриза, засорами, поломкой отдельных частей и т.п.

При возникновении подозрений в неисправной работе рейки ТНВД или связанных с ней элементов, необходимо проверить на исправность следующие узлы:

• открепление рейки от деталей регулятора;
• проверить хомуты поводков плунжера;
• заклинивание винтов зубчатых венцов.

Наиболее опасной причиной поломки является неисправности в подвижности рейки подачи топлива. В случае клина ее на максимальной подаче топлива так, что регулятор не сможет вернуть ее в обратное положение, тогда в моторе резко увеличивается число оборотов коленвала. Это ведет к тому, что двигатель начинает работать на пределе, а это чревато последствиями. При клине рейки в выключенном положении – двигатель не запуститься.

При эксплуатации авто в условиях пониженных температур встречаются случаи перемерзания деталей и узлов ТНВД. Для предотвращения таких ситуаций следует использовать горючее и масло соответствующие температурному режиму.

В системах аккумуляторного впрыска (или Common Rail) бывают случаи поломки управляющего клапана. Чаще сразу заменяется на новый. Иногда его перебирают и меняют некоторые запчасти.

Определение неисправностей в ТНВД

Стоит помнить, что наиболее достоверные данные по состоянию топливного насоса можно получить только после проверки на специальном стенде в автомастерской. Естественно без специального оборудования такая диагностика в домашних условиях невозможно. Но все же есть возможность проверить некоторые элементы и исправность их работы.

Вода в плунжерах

Для этого потребуется снять ремень с газораспределительного механизма (ГРМ), и аккуратно прокрутить шкив. При вращении с переменными усилиями – воды нет. Если при вращении приходится прикладывать значительную силу или вовсе не получается прокрутить – значит есть влага.

Присутствие влаги в ТНВД чрезвычайно вредно как для него, так и для всего мотора. Это ведет к быстрому износу деталей и сокращению срока их службы, к тому же может вызвать появление коррозии и даже полный клин агрегата.

Давление в плунжерной паре

Можно проверить с помощью специального тестера – КИ-4802 или ТАД-01А. Если такового нет, тогда подойдет обычный манометр с большим диапазоном измерений.

Прибор вкручивается вместо топливной трубки или закрепляется в центральном отверстии головки ТНВД. Затем запускается двигатель, и снимаются показания. В нормальных условия значение должно быть близким к 300 кг/см 2 . Это условное значение и зависит от многих факторов, главное, чтобы при испытаниях цифра была максимально близка к указанной. В случае давления системы значительно ниже 300 кг – детали плунжерной пары сильно изношены, необходим ремонт или замена.

Проверка датчиков управления

На дизельных авто имеющих систему впрыска Common Rail управление ТНВД проходит при помощи электронного блока управления (ЭБУ). Наиболее частыми поломками в них является выход из строя датчиков либо проводки. Чаще об этом информирует специальный сигнал на приборной панели – Check Engine. В таком случае сканером ошибок нужно считать код и расшифровать его. Затем, исходя из полученных данных, определяться с ремонтом.

Чаще у датчика просто вышел срок службы либо случайным образом были повреждены их провода. Это ведет к тому, что на ЭБУ приходит некорректный сигнал и он начинает сбоить.

Утечка топлива

Если топливо течет именно из насоса высокого давления, тогда причина чаще в изношенных уплотнительных кольцах. Чтобы определить это, нужно на заведенном моторе покачать ось рычага насоса. Из под поврежденного уплотнителя потечет соляра.

Бывают случаи утечки топлива из места установки плунжерной пары. Тогда необходимо провести диагностику. Для этих целей насос следует снять с авто.

Герметичность клапана ТНВД проверяется в следующей последовательности:

1. отвернуть трубку высокого давления от дефектного сегмента;
2. рейку насоса перевести в позицию выключенной подачи;
3. ручным насосом создать давление в топливной системе.

При неисправном клапане из отверстия нажимного штуцера появится топливо. Если этого не случилось – клапан исправен.

Схватывание рейки

Перед проверкой рейки от нее следует отсоединить тяги и рычаги регулятора и скобы останова. Затем посредством рычагов управления насосом перевести рейку в крайнее положение. Исходя из усилий при передвижении можно сделать вывод о том, «прикипела» она или нет. В процессе важно сделать несколько оборотов кулачкового вала. Если дефектов нет, рейка будет двигать плавно и без толчков.

На замерзание

Если появились признаки поломки топливного насоса в холодное время года, следует проверить его на замерзание. Если такое произошло, его нужно снять с автомобиля и занести в тепло. Когда он отогреется и подвижность деталей восстановится его необходимо разобрать, слить масло и тщательно промыть чистой соляркой. После этих процедур в картер заливается свежее масло и насос устанавливается обратно на авто.

При замерзании насоса в очень сильные морозы, рекомендуется воспользоваться также и размораживателем.

Профилактика поломок ТНВД

Своевременное проведение необходимых профилактических мер – лучший ремонт. Это позволит сократить финансовые растраты из-за неожиданных поломок и продлит срок службы топливного насоса и всего двигателя. К таким мерам относится:

• регулярная промывка всей топливной системы не реже одного раза в год;
• своевременная замена топливного фильтра (очистка плохой вариант, мелкая грязь все равно останется на фильтре);
• заливать в автомобиль только качественное топливо (на заправках имеется соответствующая документация, где указаны даты привоза, состав, допуски, сезонность и другая важная информация, по запросу Вам обязаны предоставить ее);
• в холодные периоды использовать зимнее дизельное топливо, на крайний случай можно воспользоваться специальным составом для увеличения текучести солярки – антигелем;
• если машину приходится оставить на длительную стоянку, особенно зимой, то лучше заправить полный бак – из-за перепадов температуры на стенках бака оседает конденсат, который в последствии попадет в топливо и в систему впрыска;
• поддержка нормального уровня топлива;
• в холодные периоды времени перед началом движения хорошо прогреть мотор и все системы, опираясь на показания приборов на панели;
• при подозрениях на плохое качество солярки воспользоваться специальными присадками для дизельного топлива.

Соблюдая перечисленные профилактические меры, можно продлить эксплуатационные сроки всех деталей и узлов автомобиля, а также сократить расходы на ремонт. Топливный насос высокого давления является наиболее важным механизмом в системе подачи горючего в дизельных машинах, поэтому поддержание его нормальной работы относится к наиболее важным моментам.

Вывод

Еще раз напомним: полную диагностику ТНВД можно провести только в автосервисах и СТО на специальном стенде. Частичная проверка возможна и самостоятельно, но полной картинки не даст.

Топливный насос высокого давления

Топливный насос высокого давления — один из основных механизмов в системе подачи топлива в дизельных двигателях. Именно этот узел является главным отличием дизельных двигателей от своих бензиновых собратьев. Однако из-за своей сложности и чувствительности к качеству топлива топливный насос высокого давления (сокращенно ТНВД) нередко выходит из строя, что может грозить ремонтом или заменой узла.

Принцип работы ТНВД

Несмотря на обилие различных видов насосов, все ТНВД работают по сходному принципу и обеспечивает подачу порций дизельного топлива в цилиндры двигателя автомобиля под высоким давлением в строго отведенные моменты времени. Размер подаваемых порций топлива определяется нагрузкой цилиндров к коленчатому валу. Основу любого вида ТНВД составляет плунжерная пара, состоящая из непосредственно плунжера (поршня) и втулки (цилиндра).

Выделяется 2 основных разновидности ТНВД по принципу действия:

• ТНВД непосредственного действия с механическим приводом плунжера;
• ТНВД с аккумуляторным впрыском.

По устройству также различаются несколько видов ТНВД:

• рядные — секции насоса расположены в ряд и подают топливо в определенный цилиндр мотора;
• распределительные — одна секция насоса может подавать топливо в несколько разных цилиндров;
• многосекционные (V-образные) — для высокоскоростных дизельных двигателей.

В свою очередь распределительные ТНВД могут быть одноплунжерными и двухплунжерными.

Все ТНВД непосредственного впрыска работают по одному принципу:

• механический привод плунжера;
• одновременно протекающие процессы нагнетания и впрыска;
• давление для впрыска топлива создается движением плунжера.

ТНВД с аккумуляторным впрыском обеспечивают подачу топлива в раздельных циклах: сначала топливо нагнетается в аккумулятор насоса, затем поступает в топливные форсунки. Насосы с электронным управлением форсунками получили название системы Common rail.

Вкратце принцип работы топливного насоса высокого давления выглядит таким образом.

1. Топливо из бака поступает в ТНВД благодаря подкачивающему насосу. Давление топлива на входе в насосную секцию ТНВД поддерживается редукционным клапаном.
2. Движение плунжера, подающего топливо в цилиндры мотора, обеспечивается кулачковым валом, в свою очередь имеющим привод от коленчатого вала автомобиля.
3. Вращение кулачкового вала заставляет двигаться плунжер, который поднимается вверх по втулке. При этом последовательно открываются выпускное и впускное отверстие.
4. Создаваемое движением плунжера давление открывает нагнетательный клапан, после чего топливо поступает к топливной форсунке цилиндра дизельного двигателя.
5. Избытки топлива через сливной, винтовой, радиальный и осевой каналы сливаются из плунжера в бак посредством дренажного штуцера.

Признаки неисправности ТНВД

ТНВД — дорогостоящий и довольно «капризный» узел дизельного двигателя, крайне требовательный к качеству топлива и смазывающих материалов. Основная причина выхода из строя ТНВД — загрязнение плунжеров насоса, которые установлены во втулки с минимальными допусками, измеряющимися в микронах. Загрязнение плунжерной пары твердыми частицами, содержащейся в некачественном дизельном топливе, может приводить к выходу ТНВД из строя. Не менее опасна и вода, которая может содержаться в топливе. Влага размывает защитную масляную пленку деталей узла, что чревато заклиниванием деталей ТНВД. Также неисправность ТНВД может заключаться в физическом износе деталей и повреждение корпуса насоса.

Неисправность ТНВД обычно приводит к неравномерности подачи топлива в форсунки двигателя и к снижению его поступающего объема. Чтобы понять то, что ТНВД не работает в штатном режиме, не обязательно ждать его поломки. Признаками проблем с ТНВД и с топливной системой в целом являются:

• повышенный расход топлива;
• нестабильная работа двигателя на малых оборотах;
• затруднения с запуском двигателя;
• перегрев мотора;
• утечка горючего;
• падение мощности и отдачи дизельного двигателя;
• увеличенная дымность выхлопа;
• появление посторонних шумов в процессе работы двигателя.

Проверка ТНВД

Симптомы неисправности насоса сходны с поломками деталей двигателя, а также могут иметь схожесть с неисправностью охлаждающей системы автомобиля. Поэтому для диагностирования поломки непосредственно ТНВД необходимо проверить и убедиться в исправности деталей насоса.

В идеале диагностика ТНВД и поиск неисправностей может проводиться только на стенде — устройстве, позволяющем имитировать работу ТНВД в рабочих диапазонах. Однако так как стоимость стенда сравнима с ценой автомобиля, а для диагностики необходимо демонтировать ТНВД с автомобиля, то такие операции проводятся только в автосервисах.

В «боевых» условиях проверить ТНВД достаточно сложно, но, все-таки возможно. Однако нужно понимать, что в домашних условиях получится диагностировать только некоторые неисправности ТНВД, а полную картину даст только проверка на стенде.

1. Проверить плунжерные пары на наличие в них воды можно сняв ремень ГРМ и осторожно покрутив шкивом. Если шкив проворачивается с переменным усилием (из-за вращения кулачкового вала), то вода во втулках ТНВД отсутствует. Если шкив не проворачивается, то в системе ТНВД находится вода, что при запуске двигателя приведет к заклиниванию.
2. Давление в плунжерной паре можно проверить с помощью тестера ТАД-01А, КИ-4802 или любого другого подобного инструмента. Такой прибор можно изготовить даже самостоятельно, для этого потребуется мощный манометр. Тестер вкручивается в ТНВД на место топливной трубки или в центральное отверстие головки насоса. Показатели измерения должны составлять не менее 300 кг/см 2 . В обратном случае плунжерная пара изношена и нуждается в замене или восстановлении.
3. В дизельных автомобилях с электронным управлением ТНВД поломка может заключаться в обрыве датчика оборотов, расположенного на корпусе насоса. В таком случае топливо не поступает из ТНВД в форсунки цилиндров мотора. Для проверки датчика необходимо с помощью мультиметра измерить сопротивление на разъеме датчика, расположенного на крышке ТНВД. В случае отсутствия сопротивления произошел разрыв.
4. Если неисправность ТНВД заключается в утечке топлива, то, как правило, виноваты уплотнительные кольца узла. Чтобы проверить ТНВД на утечку необходимо при работающем двигателе покачать ось рычага ТНВД. Если при этом наблюдается утечка топлива, то резиновый уплотнитель в месте утечки нужно заменить. Если утечки возникают не на оси, а в других местах узла, например, в местах посадки плунжерных пар, то для диагностики придется разбирать ТНВД.

Все эти способы помогают проверить ТНВД на наличие поломок. Однако неисправностей насоса гораздо больше, поэтому в большинстве случаев приходится демонтировать ТНВД и разбирать узел в поисках механических и иных повреждений в деталях узла.

Снятие ТНВД с двигателя

Снятие ТНВД может понадобиться не только для поиска и ремонта неисправных деталей, но и для проверки форсунок и регулировки газораспределительного механизма. Снятие ТНВД — довольно трудоемкая задача, с которой справится далеко не каждый автовладелец. Как минимум для проведения такой операции необходимо иметь немалый опыт в самостоятельном ремонте автомобиля.

Снятие ТНВД проводится в несколько этапов. В зависимости от вида насоса могут иметься различия в последовательности и некоторых деталях процесса. Для снятия ТНВД кроме стандартных ключей понадобятся специальные приспособления — шестерни для проворачивания коленчатого вала, фиксаторы, стапели, съемники приводных шестерен, шлицевые ключи и специальные приспособления для демонтажа. Поэтому при снятии насоса желательно использовать набор инструментов для ремонта ТНВД.

1. Для начала следует слить всю охлаждающую жидкость в автомобиле.
2. Далее отсоединяется минусовая клемма аккумулятора.
3. Снимается вентилятор и кожух вентилятора, усложняющие доступ к корпусу ТНВД.
4. Затем снимается крышка головки блока цилиндров.
5. Далее снимается кожух ремня ГРМ.
6. Затем демонтируется впускной коллектор.
7. Далее первый цилиндр двигателя необходимо установить в положение верхней мертвой точки (максимальное расстояние между цилиндром и коленвалом). Для блокировки цилиндра в таком положении используется приспособление 11 2 300.
8. Затем необходимо демонтировать ремень ГРМ со шкивов распределительного вала и вала ТНВД.
9. Далее необходимо отсоединить топливный трубопровод и сливной провод от насоса. Также отсоединяется шланг для слива масла.
10. Далее требуется отсоединить распределительные трубопроводы от форсунок цилиндров с помощью приспособления 13 5 020.
11. Далее отсоединяются детали электропроводки.
12. Затем нужно снять крепеж ТНВД. Для снятия центральной гайки ТНВД сначала демонтируется колпачковая гайка, а затем откручивается центральная гайка рожковым ключом на 18.
13. Далее выворачиваются болты на корпусе ТНВД.
14. Для отсоединения ТНВД от звездочки используется выталкивающий винт и приспособление 13 5 120, которое предварительно вкручивается на место центральной гайки. При снятии ТНВД приспособление должно оставаться на центральном шкиве до момента установки насоса обратно во избежание падения звездочки.

После того, как ТНВД отделен от центрального шкива и звездочки, его можно осторожно вынуть. Дальнейший разбор для поиска неисправных деталей также производиться с помощью специализированного набора для ремонта ТНВД.

Как проверить работу ТНВД без разборки, внутрикорпусное давление в тнвд слишком низкое

Косвенно. По росту величины угла впрыска, когда отключен клапан.
клик, перевод немножко корявый. Но смысл понять можно

patalogoanatom

Профессиональный советчик

• 15.03.2017

• #3

Евгений1991

Просто заглянул

• 15.03.2017

• #4

Косвенно. По росту величины угла впрыска, когда отключен клапан.

клик, перевод немножко корявый. Но смысл понять можно

kvp01

Профессиональный советчик

• 15.03.2017

• #5

mechanik

• 15.03.2017

• #6

patalogoanatom

Профессиональный советчик

• 15.03.2017

• #7

kvp01

Профессиональный советчик

• 16.03.2017

• #8

Вы хотите сказать, что в обратке мы увидим внутрикорпусное давление? Тогда зачем переходник мастерить, если можно просто в разрыв обратки включиться? Но там что-то около нуля?

patalogoanatom

Профессиональный советчик

• 17.03.2017

• #9

kvp01

Профессиональный советчик

• 17.03.2017

• #10

patalogoanatom

Профессиональный советчик

• 17.03.2017

• #11

kvp01

Профессиональный советчик

• 17.03.2017

• #12

Манометр должен быть без обратки, или от насоса откинуть обратку, или обратку заглушить, но основное куда вкрутить переходник так и осталось Вашим секретом.
За 17 лет эксплуатации ДВС AGR (перед этим еще 8 лет JP) ни разу не возникала даже мысль о том, чтобы измерить внутрикорпусное давление, просто очень интересно куда надо вкрутить переходник для того, чтобы это сделать.

Nik1958

Оракул

• 17.03.2017

• #13

Вопрос был: Куда вкрутить переходник?
Вы отвечаете:

Манометр должен быть без обратки, или от насоса откинуть обратку, или обратку заглушить, но основное куда вкрутить переходник так и осталось Вашим секретом.
За 17 лет эксплуатации ДВС AGR (перед этим еще 8 лет JP) ни разу не возникала даже мысль о том, чтобы измерить внутрикорпусное давление, просто очень интересно куда надо вкрутить переходник для того, чтобы это сделать.

В корпусе ( с противоположной стороны от проводов) электронного топливного насоса есть отверстие в который закручен болт. Но туда не всегда удобно добираться так как зачастую та сторона обращена к блоку.
Поэтому обычно. как и на старых насосах так и на электронике давление измеряется вворачиванием переходника в корпус крышки. Между крышкой и деталью 136 B)
