Проверка модуля зажигания (Opel Corsa C)

Всем читателям Привет! Решил внести запись о проверке модуля зажигания на моей машине.К вступлению, модуль зажигания (или как говорят катушка зажигания) состоит из 3-х неразборных катушек зажигания. Наконечники каждой катушки зажигания резиновые, внутри каждой находится высоковольтная пружина. Собственно все, что нужно знать о модуле зажигания на Opel Corsa С. Теперь перейдем к теме записи, проверка модуля заключается в проверке одновременно всех катушек зажигания, а именно цвета и периодичности искры на свечах. В имеющей моей записи в бортжурнале, есть описание снятия модуля и свеч из блока свечей. Тогда на процессе снятия модуля и свечей не буду останавливаться. Перед проверкой модуля нужно заготовить отрезки проводов (желательно провода — плетение), такой длины, чтобы дотянулись до "-" клеммы аккума. Надеваем провода на свечи и вставляем каждую свечу в наконечники катушек. В итоге должна получиться такая конструкция:

Провода на свечи зажигания

Обратные концы проводов, идущие от свеч зажигания скручиваем в одну смотку. Далее крепим скрутку проводов на "-" клемму аккума (крепим на массу). Выглядит это так:

Провода на массу Провода на массу Провода на массу

Модуль зажигания двигателей 1,4 и 1,6 DOHC — проверка и замена

Необходимость выполнения данной операции должна быть определена в ходе проверки технического состояния системы управления двигателем (см. «Система управления двигателем — проверка технического состояния и диагностика неисправностей»).

Предупреждение! Перед выполнением операции обязательно ознакомьтесь с разделом «Меры безопасности при обслуживании и ремонте системы управления двигателем».

Для выполнения работы потребуется мультиметр.

Замечание. Для проверки модуля зажигания необходимо обратиться в специализированный сервисный центр. Самостоятельно можно проверить только поступление напряжения на модуль.

Проверка

3. Отсоединяем колодку жгута проводов от модуля зажигания (см. ниже).

4. Подсоединяем к выводам Е и F колодки жгута проводов (обозначения нанесены на корпус колодки) мультиметр в режиме вольтметра. В течение двух секунд после включения зажигания и при включении стартера напряжение должно составлять 12 В.

Если напряжения нет, неисправны предохранитель Ef6, реле ЭСУД Е4 (см. «Монтажные блоки предохранителей и реле») или цепь питания (см. «Проверка и ремонт электрических цепей»).

Замена

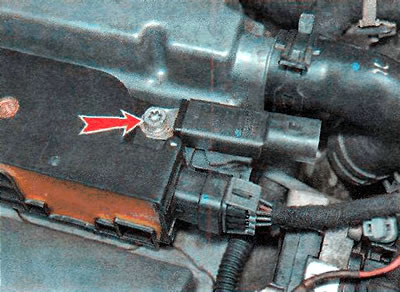

1. Ключом TORX Т30 отворачиваем болт крепления и снимаем резистор.

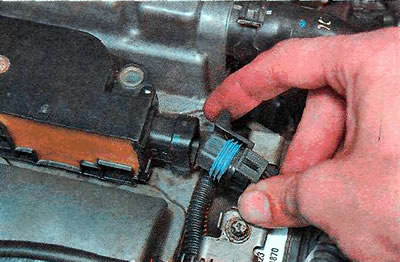

2. Отсоединяем от модуля зажигания колодку жгута проводов.

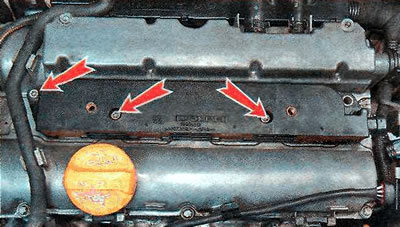

3. Ключом TORX Т30 выворачиваем три болта крепления модуля зажигания.

4. Снимаем модуль вместе с наконечниками свечей.

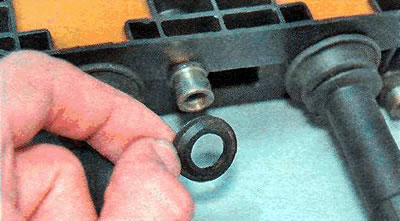

5. Снимаем и осматриваем резиновые изоляционные шайбы на предмет повреждений, в случае необходимости заменяем их.

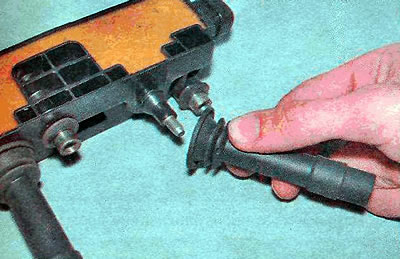

6. Отсоединяем от модуля зажигания наконечники свечей и осматриваем модуль и наконечники на предмет повреждений и трещин. В случае выявления повреждений заменяем неисправные детали.

7. Устанавливаем модуль зажигания в обратной последовательности. Наконечники высоковольтных проводов перед установкой смазываем техническим вазелином.

Тема: Как проверить модуль зажигания

Новичок Новичок Регистрация 14.12.2013 Адрес СПб Сообщений 6 Спасибо 1 / 0

Как проверить модуль зажигания

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике
• Просмотр статей

Местный Бакалавр АСТРАномии Регистрация 16.08.2008 Адрес Москва Сообщений 1,118 Спасибо 65 / 18
Сообщение от @le)(

• Просмотр профиля
• Сообщения форума
• Личное сообщение
• Записи в дневнике

Новичок Новичок Регистрация 05.06.2014 Адрес Samara Сообщений 8 Спасибо 2 / 4

модуль случайно не фирмы HUGO. а вообще распиновка модуля такая. Держим модуль разъемом к себе резиновыми наконечниками вниз и слева направо 1) управление 1 цил. 2) упр 2 3) упр 3 4) упр 4 5) +12в 6) масса

Мультиметром прозванивай сопротивления первичных обмоток. между +12в — это 5 контакт и каждым из управляющих контактов 1,2,3,4 должно быть одинаковое сопротивление

Как проверить модуль зажигания опель астра j

Отлично – таблиц взаимозаменяемости свечей зажигания различных брендов в интернете не перечесть. Выбор на любой вкус и кошелек, только есть нюанс. Опыт владельцев Opel и прочих автомобилей концерна говорит о том, что при неправильном подборе свечей пробивается высоковольтный модуль зажигания, который в той же Astra J , да и других моделях, общий на четыре цилиндра. И, конечно же, потому не дешевый.

Как правильно подобрать аналог

Интернет пестрит постами о том, что зазор в свечах зажигания в интересах долгожительства высоковольтного модуля должен быть 0.9 мм и никак не иначе. Да, именно с таким на свечах Астры и иже с ними выходили с заводов. Уж с российских так точно. Однако два известных сервиса подбора запчастей по VIN-коду помимо полного аналога GM– Bosch c торговой маркировкой FQR8 LEU2 и зазором в 0,9 мм предлагают еще, как минимум, два бошевских варианта с зазорами в 1,1 мм. В частности, модели FR 8 LCX и FR 9 LCX , отличающиеся калильным числом.

От FQR8 LEU2 их отличает не только зазор, но и материалы электродов. FQR имеет в центральном электроде никель/иттрий , в его сердечнике – никель/иттрий плюс медь. В боковом электроде также никель/иттрий и медь. У FR в центральном электроде хром/никель, в его сердечнике хром/никель плюс медь, в боковом все тот же хромоникелевый сплав. У FR 9 LCX еще отличается и калильное число: она самая горячая из упомянутых свечей.

И что же в данном случае делать? Естественно, пытаться найти первоисточник, который разрешит дилемму. По крайней мере, с правильным зазором между электродами свечей, так как материалы, из которых они изготовлены, влияют в большей степени на долговечность. Но меня вполне устроит и 15 тысяч ресурса, гарантированных для стандартного, хромоникелевого Bosch .

На что влияет калийное число свечи

Демонтируем старые свечи и устанавливаем новые

Двигатель должен остыть, после чего снимаем с правой стороны головки блока пластиковый держатель жгутов проводов, он выходит из пазов вверх, и отводим в сторону.

Далее снимаем защитную крышку модуля управления зажиганием и отсоединяем от правой его части разъем проводов. При помощи ключа Torx отвинчиваем два болта крепящих модуль и вынимаем его из головки блока цилиндров.

Проверив свечные колодцы на отсутствие мусора и потеков масла, устанавливаю новые свечи. Закручиваю при помощи удлинителя и головки от руки до упора. Далее пускаю в ход динамометрический ключ с предварительно выставленным моментом в 28 Н.м. Тянем очень плавно до щелчка.

Проверяем модуль зажигания на отсутствие следов пробоя по каждому цилиндру и ставим все в обратной последовательности. Обычно они видны выше резиновых изоляторов катушек в виде светлых полосок. В моем случае все в норме, но с заменой свечей я чуть не опоздал. Действительно, модуль зажигания очень чувствителен к зазорам в свечах, но не штатным – в 0,9-1,1 мм, а куда большим. Возникающим от чрезмерного износа свечей. Впрочем, вы можете со мной и не согласиться.

Модуль зажигания Опель Астра J часто беспокоит владельцев автомобиля. Непродолжительный ресурс этого узла зависит от ряда факторов, которые нужно принять во внимание. Но, как должна происходить замена и ремонт детали в случае ее выхода из строя?

Что такое модуль зажигания и зачем он нужен

Модуль зажигания − это блок-система, вырабатывающая электрическую энергию для последующего воспламенения свеч зажигания. Узел аккумулирует необходимое количество тока (максимально доступная величина − 30000 В) и посылает напряжение на свечи через высоковольтные провода.

Модуль на Опель Астра представляет собой неразборную конструкцию, состоящую из четырех катушек зажигания (каждая катушка подводится к конкретной свече). Узел цельный и разбору не подлежит, а потому его зачастую меняют на новый. Однако, ремонт все же возможен.

Причины неисправности

Ресурс модуля зажигания Опель Астра J зависит от:

• Низкокачественного топлива.
• Разгерметизация корпуса модуля. Появляется трещина или отверстие, которое нарушает работу системы.
• Свечей зажигания. Неисправные компоненты системы зажигания способны существенно сократить срок службы узла − появляются пробои в зажигании, и в дальнейшем модуль выходит из строя.

Важно! Рекомендуется раз в 15 000 километров проверять зазоры между свечами и, в случае необходимости − осуществлять регулировку зазора между электродами.

Признаки неисправности

Существует ряд симптомов, по которым можно определить, нужна ли замена модуля на Опель Астра:

Демонтаж узла

Чтобы снять модуль зажигания Опель нужно:

После проделанных процедур осуществляется замена модуля Астра J на новый (сборка в обратном порядке) либо ремонт поврежденного (актуален лишь при нарушении герметизации корпуса).

Восстановительные работы

Чтобы приступить к восстановлению, сперва необходимо отыскать сквозное отверстие на корпусе и подвергнуть его визуальной диагностике (оценка повреждения). После чего, приступать к работе:

Рекомендация! После интеграции модуля может потребоваться диагностика и снятие ошибок в системе автомобиля. Это можно сделать с помощью диагностических систем Opcom/EML.

Резюме

Учитывая всю серьезность проблемы, необходима периодическая диагностика модуля зажигания на Опель Астра. И, при первых же признаках неисправности узла, нужно поменять его либо отремонтировать.

Видео по теме

Обслуживание и ремонт Замена масла и масляного фильтра Опель Астра J 1.4 (турбо): инструкция, фото, видео

Ремонт модуля зажигания Опель Астра Н – это лишь временная мера, которую автолюбитель может производить только на собственный риск, так как устройство требует замены.

Возможен ли в принципе ремонт? Модуль зажигания Опель Астра H является частой проблемой для владельцев данного автомобиля. Часто можно встретить обсуждения и видео о неисправности этого узла. Очевидно, что большинство из тех, кто столкнулся с проблемой, задумывались о возможности восстановления запчасти. Как правило, ремонт обходится дешевле. Разберемся о тонкостях узла и рассмотрим вариант возврата работоспособности запчасти.

Модуль зажигания представляет из себя систему, отдающую электрический заряд, нужный для появления искры на свече. Работа любого ДВС без данного модуля невозможна.

Деталь собирает электрический ток в требуемом количестве (до 30000 В) и передает напряжение на свечи зажигания посредством высоковольтных проводов. Приспособления бывают:

• раздельные – к каждой свече зажигания подводится по отдельной катушке;
• блочные – конструкция (один модуль) применяется сразу для ряда цилиндров (именно такой вариант в Опель Астра H).

Многие считают, что модуль и катушка зажигания − это одно и то же. Отчасти это верно, ведь модуль зажигания является следствием катушки. Однако, катушка интегрировалась на более ранних автомобилях в качестве основного узла. Сейчас же, катушка является частью конструкции детали.

Управление модулем происходит с помощью датчиков и электронных системы. Информация с датчиков работы ДВС поступает на специальный контроллер, который и управляет системой зажигания.

Признаки неисправности узла

Характерными и явными симптомами, по которым стоит задуматься о замене или ремонте модуля зажигания на Опель Астра H, являются:

Причинами выхода запчасти из строя могут быть:

• Некачественное топливо.
• Любое колебание напряжения в большую/меньшую сторону способно вывести из строя модуль.
• Замыкание второй обмотки. Выявляется проверкой сопротивления между разъемами 1 и 4, а также 2 и 3 модуля. Отклонение показаний от 5,5–5,6 КОм − причина замыкания.

Самой частой причиной, по которой на Астра H выходит из строя модуль является нарушение целостности и герметичности его корпуса. Иными словами, случается пробой корпуса и в нем образуется сквозной зазор (отверстие). В этом случае требуется восстановление герметичности модуля, но нужно понимать, что это временная мера и в дальнейшем деталь все равно придется заменить.

Снятие устройства

Чтобы демонтировать блок, необходимо:

Теперь можно вставить новый узел и собрать все в обратной последовательности либо провести ремонт неисправный самостоятельно.

Ремонт модуля зажигания Опель Астра H

Для того, чтобы произвести ремонт и восстановить герметичность корпуса запчасти нужно:

1. Отыскать пробой на корпусе детали и внимательно осмотреть его.
2. Зачистить и заштрабить от нагара пробоину посредством бурмашинки или скальпеля.
3. Засверлить глубоко область пробоя (желательно до металла) ближе к свече.
4. Произвести зачистку зоны пробоя.
5. Залить пробой двухкомпонентной холодной сваркой (например, Poxipol); также подойдет эпоксидная смола.

Далее, деталь ставится на место, и сборка происходит в обратном порядке описанному выше. Check Engine погаснет, тогда как ошибки снимаются с помощью диагностической системы Opcom или EML. Детально весь процесс можно увидеть на видео ниже.

Восстановление целостности корпуса модуля является лишь временной мерой и не дает гарантии повторного рецидива. Желательно приобрести новый узел. Однако, работы по устранению неполадки должны быть известны каждому владельцу Опель Астра, так как проблема довольно часто встречается, а произвести замену не всегда можно быстро.

На вашем автомобиле установлена микропроцессорная система зажигания (МПСЗ) высокой энергии. К высоковольтным проводам подводится напряжение примерно 40 000 В, и хотя при малой величине тока оно не опасно для жизни, возможный удар током при проверке системы зажигания может привести к тяжелым последствиям. Поэтому, если вы беретесь за высоковольтный провод при включенном зажигании, воспользуйтесь толстой резиновой перчаткой или в крайнем случае пассатижами с изолированными ручками.

Перед проверкой системы зажигания установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

1. Проверьте затяжку винтов крепления модуля зажигания, так как она определяет плотность посадки наконечников модуля на свечи.

2. Проверьте исправность низковольтной цепи модуля зажигания (см. Снятие и установка модуля зажигания).

3. Если низковольтная цепь исправна, проверьте наличие искры на свечах зажигания. Снимите модуль зажигания и опять присоедините к нему колодку жгута проводов.

Указанную проверку проводите не более пяти секунд, чтобы не повредить нейтрализатор отработавших газов в результате попадания в него не сгоревшего в цилиндрах двигателя бензина.

5. Если искры нет ни на одном высоковольтном выводе модуля, проверьте, не перегорели ли предохранители №3 и 4 в монтажном блоке, расположенном в подкапотном пространстве. Если предохранители перегорели, замените их и пустите двигатель.

Не устанавливайте предохранители, рассчитанные на больший номинальный ток, так как это может привести к повреждению электрооборудования и даже к пожару.

7. Если и после этого двигатель не заводится, проверьте исправность системы управления двигателем (см. Неисправности системы впрыска топлива).
