20. Генералим генератор

Прошло уже полгода примерно, как я купил подшипники для замены в генераторе. И все тянул-тянул, а шум становился все громче и громче. Главная проблема в том, что он не очень удобно расположен. На СТО просят какие-то нереальные деньги за его переборку. 2000 рублей только за замену подшипников. И это без снятия. Ну и пока не пришли холода я решил сделать это сам в гараже у друга.

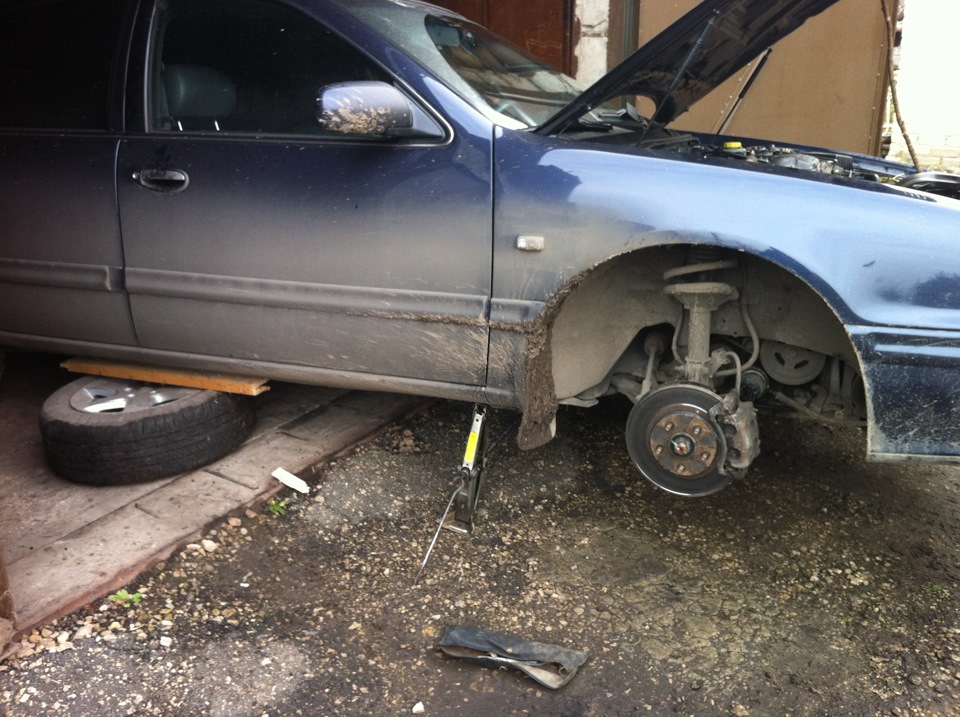

Машина на исходную:

главное безопасность 🙂

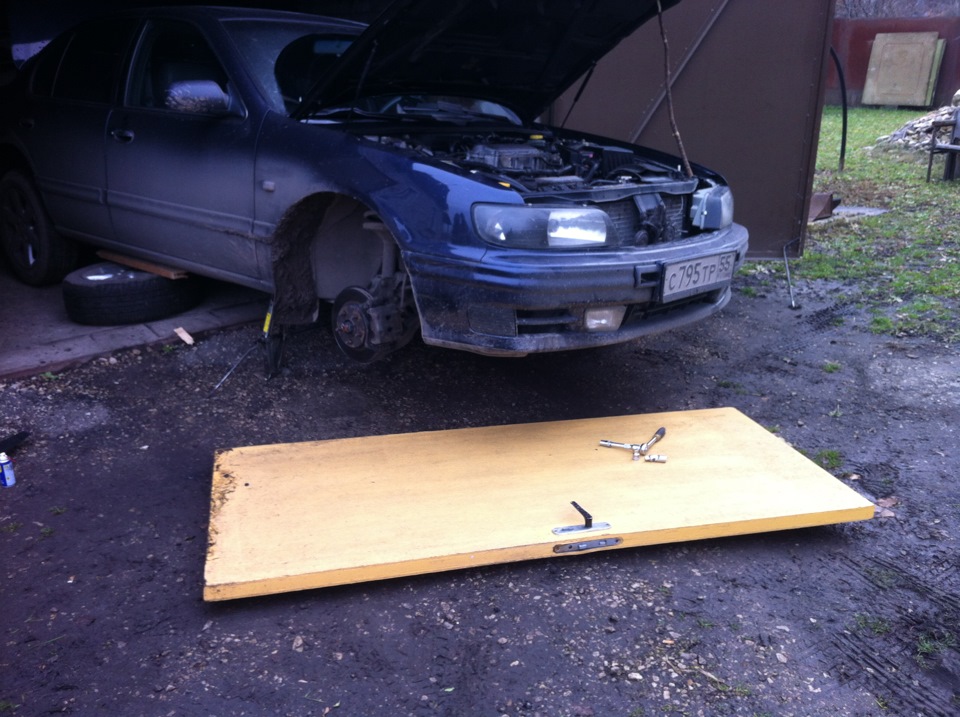

Чтобы удобнее было валяться под машиной запилил себе дверь. Ну почему, собственно, и нет?

1. Отключаем аккумулятор.
2. Снимаем колесо и правую пластиковую защиту снизу и в арке.
3. Ослабляем гайку на ролике натяжителя ремня, ослабляем и снимаем ремень.

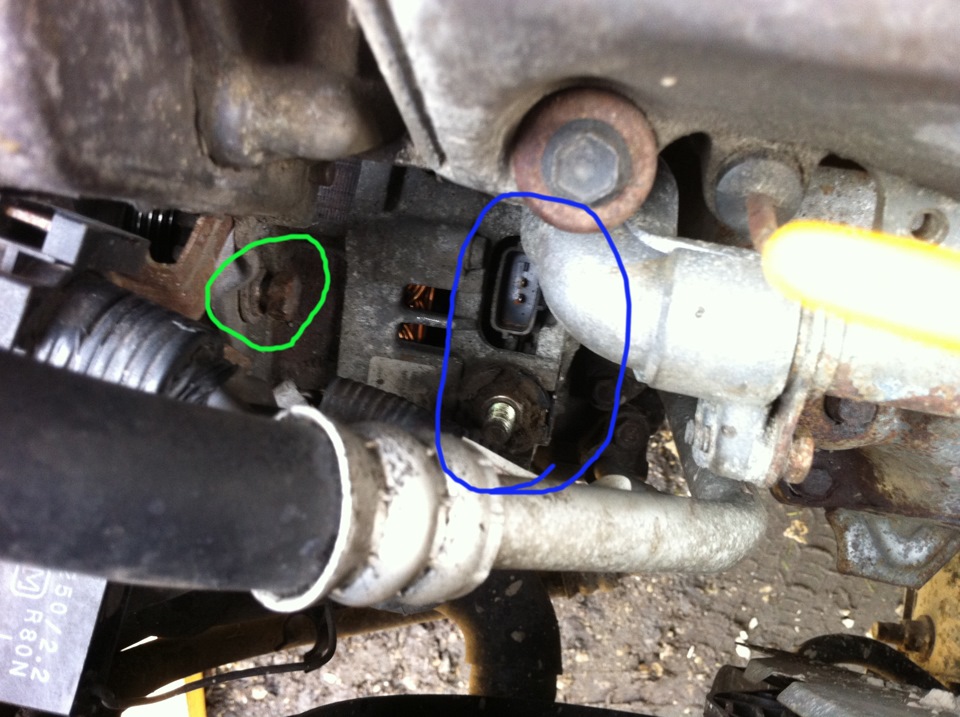

4. Сверху отключаем фишку с генератора и откручиваем плюсовой провод (синенькое). Откручиваем верхнее крепление генератора (зелененькое).

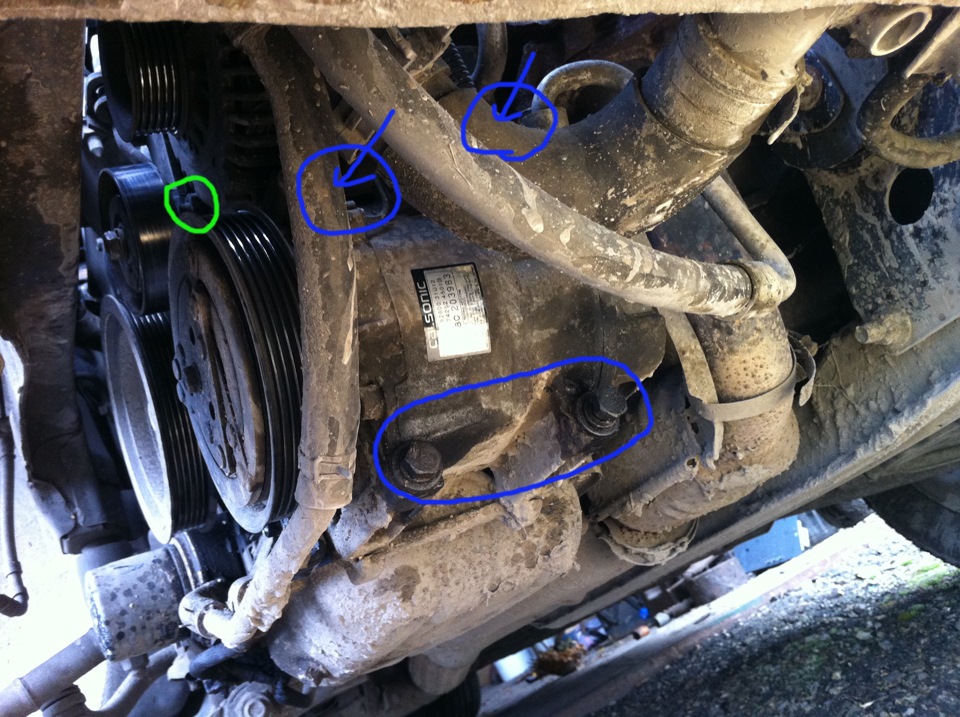

5. Ныряем под машину. Откручиваем 4 болта, держащие компрессор кондиционера. Они отмечены на фото синими цветами. Зеленым отмечено нижнее крепление генератора, к нему вернемся позже.

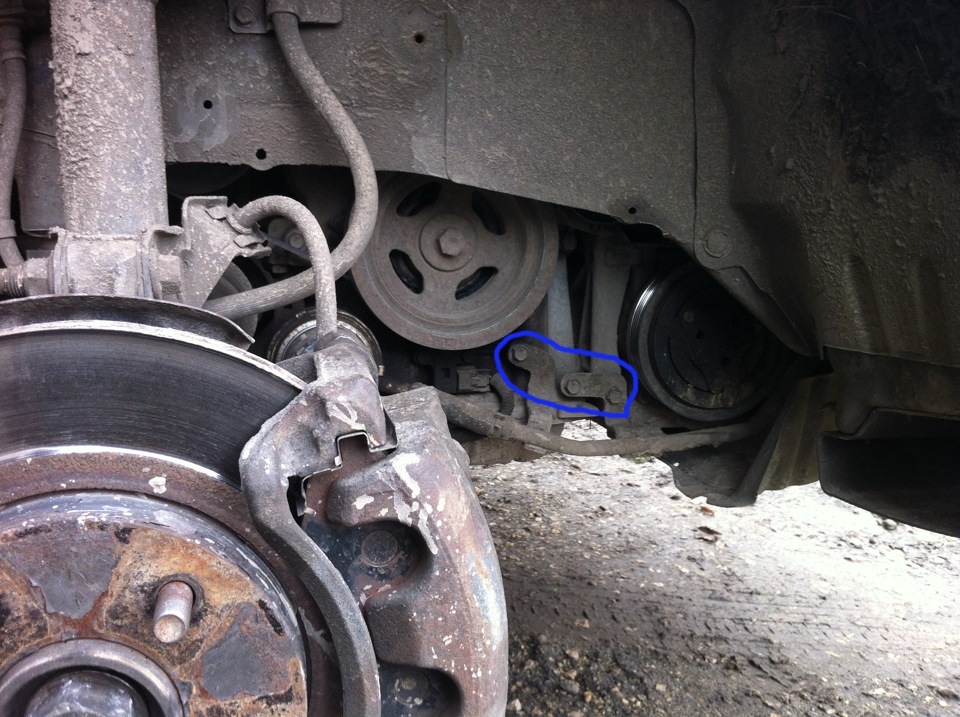

6. Рекомендую открутить эти 3 болта для облегчения снятия генератора.

7. Осторожно спускаем вниз компрессор, не забыв отключить фишку привода муфты. Он виснет на шлангах и трубках.
8. Теперь упомянутое нижнее крепление генератора. На сколько я понял из информации в интернете, с этой стороны иногда стоит болт или свободная гайка и чтобы крепление открутить для удобства нужно снимать натяжной ролик. У меня с этой стороны была гайка, преваренная к креплению, исключающее ее проворачивание. И откручивать болт нужно со внутренней стороны. Не очень удобно, но трещетка с удлинителем и карданчиком выручают.

Дальше картинок моих нет, я воспользуюсь чужими, взятыми из этого фотоотчета. Указанный фотоотчет мне не нравится именно фотографиями снятия генератора.

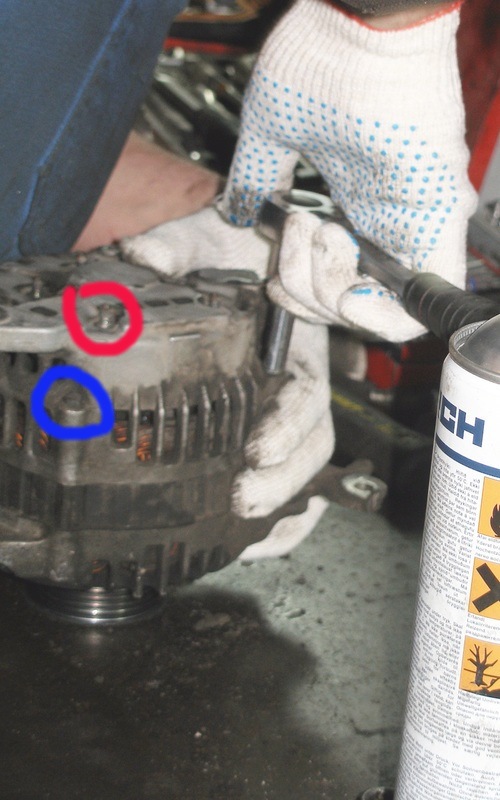

1. Итак откручиваем "синие" болты по периметру, "красные" гайки не трогаем, если не планируется снимать диодный мост. Я не снимал.

2. Легким движением киянки раполовиниваем генератор.

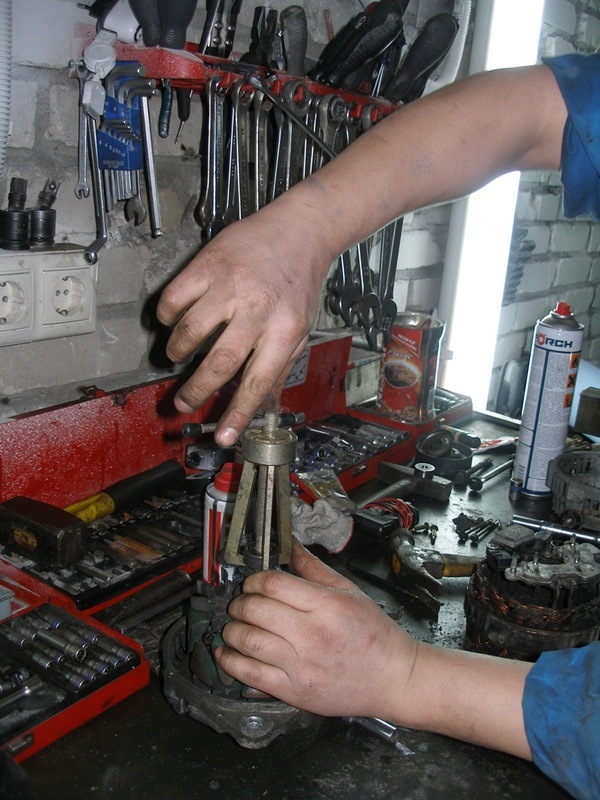

3. Цель моего снятия гены была замена подшипников. Выяснилось, что передний в хорошем состоянии, а задний уже устал, поэтому я не стал добывать передний, который впресован в переднюю крышку, заменил только задний. Снимается он съемником.

Пару слов о сборке генератора. На его задней крышке есть маленькое отверстие. В него пролазит спица, например. Оно нужно для того чтобы застопорить щетки в убраном состоянии. То есть, утапливаем щетки и стопорим их спицей или тонкой жесткой проволокой. Собираем половинки генератора и убираем спицу.

Собираем все назад, не забыв подключить все разъемы на копрессоре и генераторе.

Задний подшипник: Febest B10-50D (200 р), передний подшипник Febest AS-6303-2RS (100 р)

Генератор (замена, устройство)

Снятие генератора:
1. Снимите с правой стороны нижнюю защиту двигателя.
2. Снимите с правой стороны боковую смотровую крышку.
3. Ослабьте промежуточный шкив приводного ремня.
4. Снимите приводной ремень.
5. Снимите четыре монтажных болта компрессора кондиционера.
6. Снимите кожух вентилятора и вентилятор охлаждения.
7. Сдвиньте компрессор вперед.
8. Отсоедините разъем жгута генератора.
9. Снимите верхний и нижний болт генератора.

Установка генератора:
Установка генератора производится в обратном порядке. На рисунке показаны рекомендуемые моменты затяжки болтов крепления генератора.

Устройство генератора Nissan Maxima A32 и A33 и Cefiro А32 и А33

Ге нератор автомобиля Ниссан Максима (а также Ниссан Цефиро) состоит из следующих деталей: шкив, передняя крышка, передний подшипник, держатель, ротор, токосъемник, статор, конденстор, щеткодержатель, регулятор напряжения, диодная сборка (диодный мост), набивка, задняя крышка.

Характеристики генератора Nissan Maxima A32 и A33 и Cefiro А32 и А33

Генераторы автомобилей Максима, Цефиро и Инфинити I30 и I35 — взаимозаменяемы. При выборе генератора руководствуйтесь силой тока. Наиболее популярны генераторы 110А. Однако встречаются и другие, например 90А.

Снятие и установка генератора

1 — Шкив; 2 — Передняя крышка; 3 — Ротор; 4 — Задний подшипник; 5 — Гайка (39 ÷ 59 Нм); 6 — Передний подшипник; 7 — Держатель подшипника; 8 — Статор; 10 — Щеточная сборка; 11 — Задняя крышка; 12 — Стяжные болты (3.1÷3.9 Нм)

Конструкция генератора (модели с 1995 г. вып.)

1 — Шкив; 2 — Передняя крышка; 3 — Передний подшипник; 4 — Держатель подшипника; 5 — Ротор; 6 — Контактное кольцо; 7 — Статор; 8 — Стяжные болты (3.1 ÷ 3.9 Нм); 9 — Детали установки контакта; 10 — Конденсатор; 11 — Щеткодержатель; 12 — Регулятор; 13 — Диодная сборка; 14 — Прокладка; 15 — Задняя крышка

Модели 1993 и 1994 г.г. вып.

1. Конструкция генератора представлена на иллюстрации.

2. Отсоедините отрицательный провод от батареи.

Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

3. Поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера.

5. Отсоедините от генератора электропроводку и выпускной провод.

6. Выверните крепежные болты и отделите генератор от блока двигателя.

8. Не забудьте в заключение установить приводной ремень и подсоединить отрицательный провод к батарее. Отрегулируйте усилие натяжения ремня (см. Главу Настройки и текущее обслуживание).

Модели с 1995 г. вып.

1. Конструкция генератора представлена на иллюстрации.

2. Отсоедините отрицательный провод от батареи.

Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

Поддомкратьте автомобиль и установите его на подпорки. При соответствующей комплектации снимите защиту картера и локер защиты арки правого переднего колеса.

4. Отсоедините от генератора электропроводку и выпускной провод.

5. Снимите сборку вентиляторов системы охлаждения с кожухом (см. Главу Системы охлаждения, отопления).

6. Снимите компрессор К/В и, не отсоединяя гидравлические линии, сдвиньте его в сторону.

7. Выверните крепежные болты и отделите генератор от блока двигателя.

8. Установка производится в обратном порядке.

9. Не забудьте в заключение установить приводной ремень и подсоединить отрицательный провод к батарее. Отрегулируйте усилие натяжения ремня (см. Главу Настройки и текущее обслуживание).

Как снять генератор Nissan Maxima

Снятие генератора в автомобиле — задача, с которой может справиться каждый автовладелец. Это важная процедура, позволяющая заменить неисправный генератор или провести его ремонт. В данной статье мы расскажем, как снять генератор на автомобиле Nissan Maxima. Мы подготовили пошаговую инструкцию, сопровождаемую фото- и видеоматериалами, чтобы процесс был понятен и доступен даже для начинающих автомехаников.

Перед началом работы важно убедиться, что автомобиль находится в безопасном положении и рука тылом к двигателю (или тросом аккуратно приведена в такое положение). Генератор — это важная деталь электрической системы автомобиля, поэтому следует соблюдать особую осторожность и точность во время выполнения всех этапов процесса.

В первую очередь необходимо отключить аккумулятор от генератора. Это можно сделать с помощью отвертки, отпустив клеммы аккумулятора. Пометите их, чтобы знать, куда их прикрепить после снятия генератора. Затем отверните компрессионные гайки и отключите заземления и провода с генератора.

После этого можно приступать к снятию самого генератора. Необходимо открутить гайку и болты, которые крепят генератор к двигателю и удалить его. Будьте внимательны, чтобы не повредить соседние детали или шланги при снятии генератора. Теперь генератор можно проверить на исправность, либо приступать к его ремонту или замене.

Подготовка к снятию генератора

При снятии генератора с автомобиля Nissan Maxima необходимо выполнить ряд подготовительных действий:

1. Отсоедините отрицательный провод аккумулятора, чтобы избежать короткого замыкания и потенциального повреждения электроники автомобиля.
2. Снимите защитный кожух двигателя, обеспечивая доступность генератора.
3. Отсоедините все провода от генератора, пометив их для последующего удобного подключения.
4. Отверните болты крепления генератора и удалите их, освобождая генератор от его места.

Важно помнить о том, что генератор может быть тяжелым и требовать помощи для удаления. Убедитесь, что вы достаточно сильны, чтобы поднять и удерживать его во время снятия.

Не забудьте также обратиться к руководству пользователя или обратиться к профессионалам, если у вас возникают сомнения или вопросы по поводу снятия генератора Nissan Maxima.

Отсоединение аккумуляторной батареи

Перед началом работы с генератором Nissan Maxima необходимо отсоединить аккумуляторную батарею. Это предосторожностная мера, которая поможет предотвратить возможные аварии или повреждения электрических компонентов.

Следуйте этим шагам, чтобы отсоединить аккумуляторную батарею:

1. Убедитесь, что автомобиль выключен и зажигание выключено.
2. Откройте капот автомобиля и найдите аккумуляторную батарею.
3. Изучите положительный (+) и отрицательный (-) зажимы на аккумуляторе.
4. Сначала отсоедините отрицательный (-) зажим аккумулятора с помощью ключа или гаечного ключа. Важно сначала отсоединить отрицательный зажим, чтобы предотвратить короткое замыкание и случайное включение электрических компонентов.
5. Затем отсоедините положительный (+) зажим аккумулятора, также используя ключ или гаечный ключ.
6. Уберите отсоединенную аккумуляторную батарею с машины и поместите ее в безопасное место. Убедитесь, что она находится в вертикальном положении и защищена от вибраций и повреждений.

Отсоединение аккумуляторной батареи перед работой с генератором является важным шагом для безопасного выполнения всех необходимых операций.

Просмотр инструкции и видео

Процесс снятия генератора на Nissan Maxima может быть непростым, поэтому для более подробной информации вы можете обратиться к инструкции и видео роликам, которые помогут вам выполнить эту задачу.

Ниже представлен список рекомендуемых источников:

• Официальный сайт Nissan, на котором вы можете найти инструкцию по снятию генератора конкретно для модели Nissan Maxima. Обратитесь к странице с руководством пользователя или поищите раздел, посвященный обслуживанию и ремонту автомобиля.
• Видеохостинги, такие как YouTube, предлагают множество видеоуроков по снятию генератора на различных моделях автомобилей, включая Nissan Maxima. Просто введите запрос «снятие генератора Nissan Maxima» и выберите подходящее видео.
• Интернет-форумы и специализированные автомобильные сайты также могут содержать полезные инструкции и руководства, составленные экспертами и владельцами автомобилей. Обратитесь к таким ресурсам, чтобы найти подробную информацию о снятии генератора Nissan Maxima.

Правильное выполнение процесса снятия генератора на Nissan Maxima может потребовать определенных навыков и инструментов. Поэтому перед тем, как приступить к работе, важно помнить о безопасности и при необходимости обратиться к профессионалам или автомастерской.

Подготовка необходимых инструментов

Перед тем как приступить к снятию генератора с Nissan Maxima, вам понадобятся следующие инструменты:

• Гаечный ключ или торцовая головка. Понадобится для откручивания крепежных болтов.
• Отвертка. Пригодится для отсоединения электрических подключений и проводов.
• Токарный ключ или головка. Понадобится для отсоединения ремня привода генератора.
• Моментный ключ. Рекомендуется использовать для правильного затягивания болтов при установке нового генератора.
• Лебёдка или домкрат. Понадобится для поддержки автомобиля и создания необходимого доступа к генератору.
• Минимальный набор ручных инструментов. Могут пригодиться дополнительные ключи или отвертки при выполнении определенных шагов.

Убедитесь, что все инструменты в вашем распоряжении и готовы к использованию. Это позволит вам более эффективно выполнять задачи, связанные со снятием генератора с Nissan Maxima.

Отключение генератора от автомобиля

Процесс отключения генератора от автомобиля связан с необходимостью разъединения всех соединений, которые подключают генератор к электрической системе автомобиля.

Вот несколько шагов, которые помогут вам отключить генератор:

1. Подготовка: Перед началом работы убедитесь, что автомобиль выключен и ключ зажигания вынут. Также убедитесь, что жгут проводов генератора не подключен ни к каким электрическим устройствам.
2. Отсоединение аккумуляторной батареи: Используя гаечный ключ, отсоедините отрицательную клемму аккумулятора. Убедитесь, что клемма отключена от аккумулятора и не может случайно соприкасаться с ним.
3. Отсоединение электрических соединений: Отсоедините электрические соединения, которые идут от генератора к батарее и другим электрическим компонентам автомобиля. Обычно это включает в себя отсоединение проводов с помощью гаечного ключа или отвертки.
4. Отключение ремня привода генератора: Используя подходящий инструмент, ослабьте натяжение ремня привода генератора и снимите его с генератора. Не забудьте заметить или сфотографировать порядок прокладки ремня, чтобы не возникло проблем при последующей установке.
5. Снятие генератора: При необходимости удалите крепежные винты или болты, исходящие из генератора, и снимите генератор с автомобиля.

Вышеуказанные шаги могут различаться в зависимости от конкретной модели автомобиля и генератора, поэтому рекомендуется обратиться к руководству по ремонту для вашего конкретного автомобиля или проконсультироваться с профессиональным автомехаником перед началом работы.

Отсоединение проводов от генератора

Перед тем как снимать генератор с Nissan Maxima, необходимо отсоединить провода, связанные с этим устройством. Для этого следуйте инструкциям:

1. Выключите автомобиль и подключите заземляющий провод к кузову или мотору.
2. Отсоедините отрицательный клеммный зажим аккумуляторной батареи с помощью гаечного ключа. Обратите внимание, что при отключении аккумулятора могут быть сброшены некоторые настройки электронных систем автомобиля.
3. Снимите ремни привода генератора, используя нужные инструменты. Ослабьте натяжитель ремня, а затем снимите его с шкивов генератора.
4. Отсоедините все провода, подключенные к генератору. Сначала отключите провода изолированным ключом от клемм генератора. Обычно генератор имеет две главные клеммы: положительную и отрицательную. Отсоедините провода с положительной клеммы генератора, а затем – отрицательной.
5. Если генератор имеет дополнительные провода, например, провод для системы охлаждения, отсоедините их по аналогии с основными проводами генератора.

После выполнения этих шагов вы можете безопасно продолжать снятие генератора с Nissan Maxima. Будьте внимательны и следуйте указаниям производителя, чтобы не нанести повреждений автомобилю и себе.

Освобождение ремня привода генератора

Перед тем как снять генератор с автомобиля Nissan Maxima, необходимо освободить ремень привода генератора. Для этого следуйте инструкции ниже:

1. Установите автомобиль на стояночный тормоз и поддомкратьте переднюю часть автомобиля. Поставьте поддерживающие стойки для безопасности.
2. Найдите генератор и обратите внимание на положение ремня привода генератора.
3. Настройте натяжение ремня с помощью специальной регулирующей пружины. Если ремень слишком натянут или слишком дрожит, может потребоваться регулировка или замена.
4. Используйте специальный ключ для регулировки натяжения ремня и освободите его от натяжителя.
5. Снимите ремень привода генератора с шкива генератора, плавно отпустив его с помощью руки.

Теперь ремень привода генератора свободен от натяжения и можно приступать к снятию самого генератора. Следующие шаги подробно описаны в нашей статье.

Снятие крепления генератора

Перед тем как начать снимать генератор с Нissan Maxima, необходимо отсоединить клемму отрицательного полюса аккумулятора, чтобы избежать возможности короткого замыкания.

В следующих пунктах приведены основные шаги для снятия крепления генератора:

1. Отверните гайку, которая держит провод, соединяющий генератор с аккумулятором. Отсоедините провод.
2. Снимите ремень привода генератора, отпустив натяжную роликовую пружину.
3. Отсоедините электрические разъемы, подключенные к генератору. Обычно они фиксируются на месте специальными зажимами или винтами.
4. Отверните гайки, крепящие генератор к двигателю. Получите доступ к ним с помощью подходящего инструмента.
5. Снимите генератор с двигателя, аккуратно снимая его с подпирающего его места.

После снятия генератора, можно выполнить необходимое обслуживание или замену деталей согласно руководству производителя. При установке генератора необходимо выполнить все этапы в обратной последовательности и убедиться в правильности подключения всех разъемов и проводов.

Вопрос-ответ

Сколько времени занимает снятие генератора на Nissan Maxima?

Время, необходимое для снятия генератора на Nissan Maxima, может варьироваться в зависимости от вашего опыта и уровня подготовки, а также от состояния автомобиля. В среднем это займет около 1-2 часов. Однако, если у вас нет опыта в ремонте автомобилей или если вам понадобится использовать специальный инструмент или удалять другие компоненты для доступа к генератору, время работы может быть заметно увеличено. Важно также учитывать, что снятие генератора это только первый шаг, и для его последующего ремонта или замены могут потребоваться дополнительное время и усилия.
