Where is the OBD2 port in Hyundai Elantra HD (2006 — 2011)
You will find below several pictures which will help you find your OBD connector in your Hyundai Elantra HD (2006 — 2011).
The OBD II socket is located above the pedals
The OBD connector is above the pedals
Here is the OBD port
Those pictures were sent by Дмитрий — Thank you for your contribution
Would you like to know where the OBD port is for other cars?
Our application «Where is my OBD2 port? Find it!» is available on Google Play and on the Apple App Store.
Диагностические разъемы М06 и М101 (Ликбез)
Всем привет!
Копавшись сегодня с машиной, я разобрал панель под рулевой колонкой, где увидел два неподключенных разъема. Озадачившись этим вопросом, создал тему БЖ. Где коллективным путем выяснили, что это за разъемы и для чего они нужны. Все благодаря разъяснениями Алексея jose1978 . За что ему отдельная благодарность!
А теперь ликбез от Алексея.

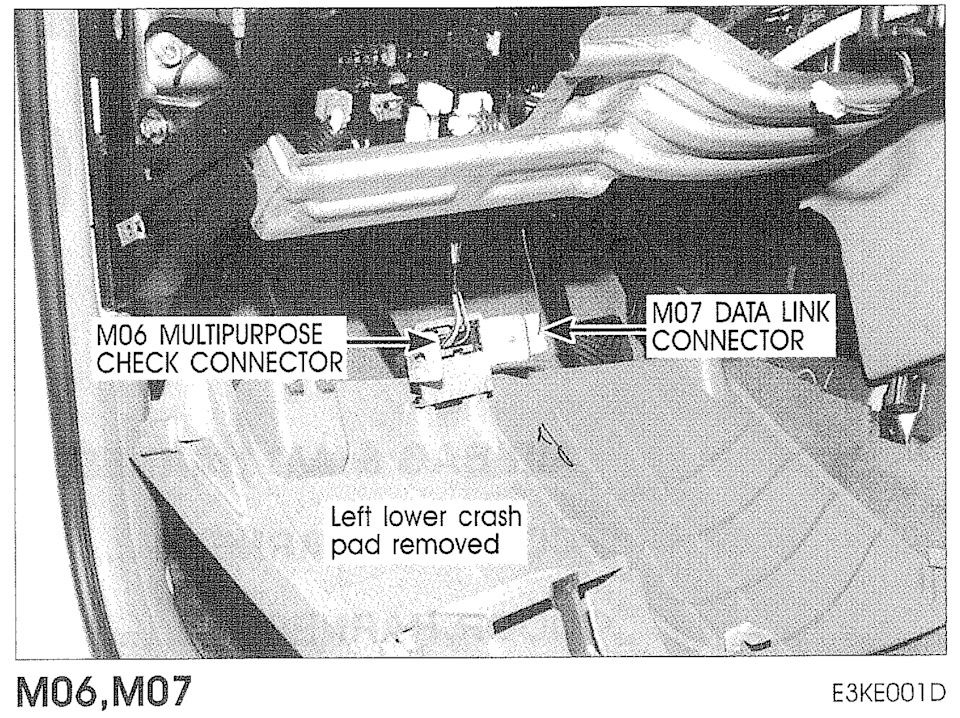

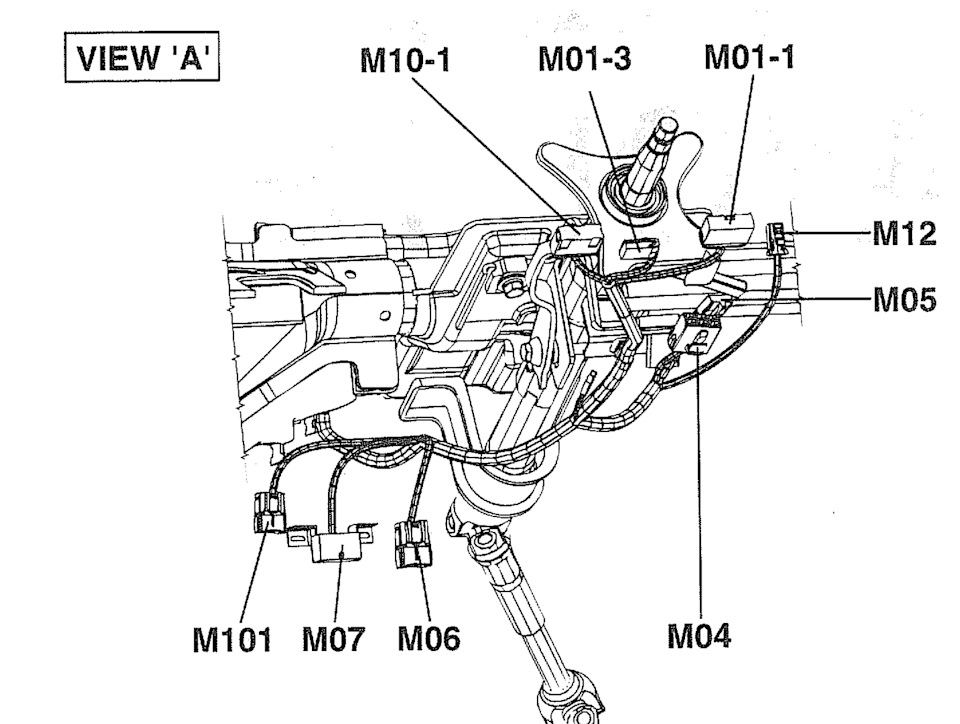

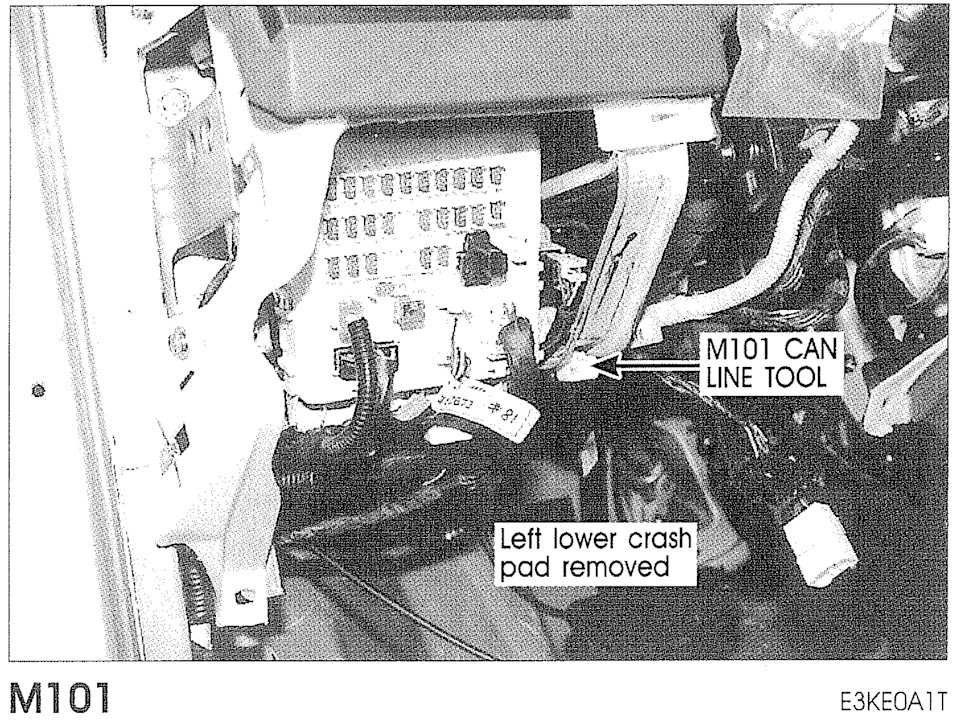

Расположение диагностических и многофункциональных разъёмов M101, M06, M07 на первом фото слева направо соответственно. Разъём M101(2 фото)-это CAN-шина, схема разводки показана на 3 фото.

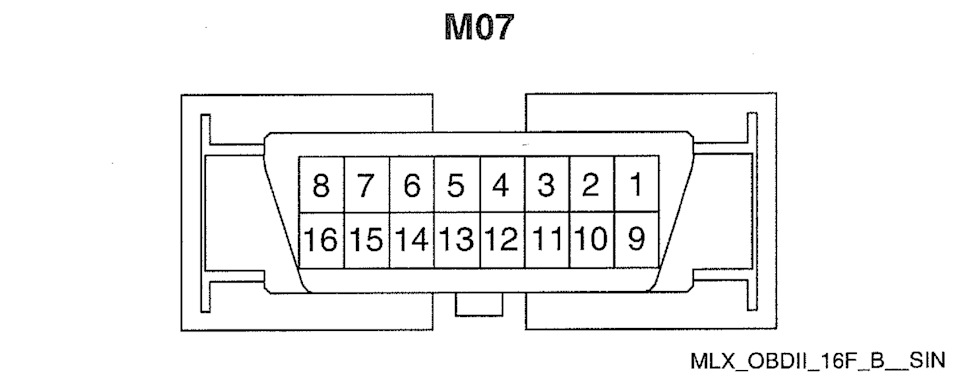

Разъём М07(4 фото)-всеми нами любимый разъём для ODB-сканера.

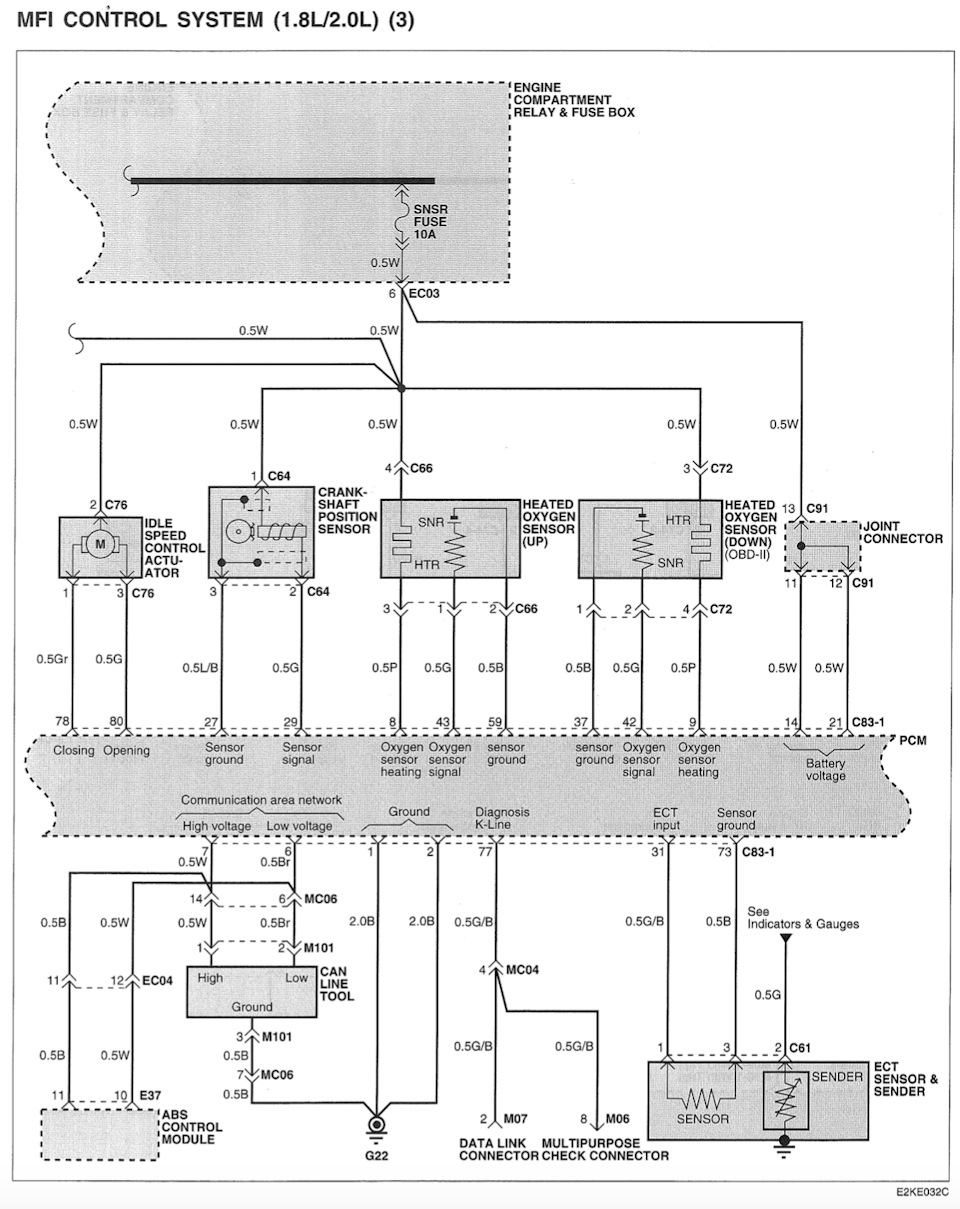

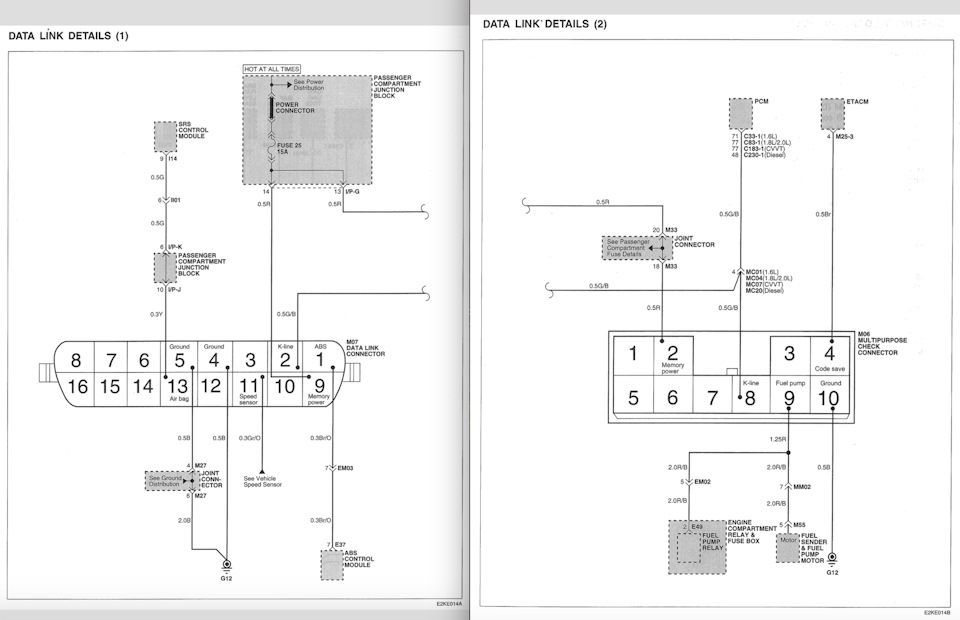

Разъём М06(5 фото)-многофункциональный разъём. На нём продублирован контакт K-линии диагностики с разъёма M07, есть контакт от топливного насоса(на нем можно пощупать вольтаж во время работы насоса), контакт для считывания ошибок ETACM (Electronic Time & Alarm Control Module — Модуль системы временной задержки и управления охранной сигнализацией). Схема обоих разъёмов на 6 фото.
1
2
3
4
5
6
7
8
Вот так должно это выглядеть в идеале. Фото позаимствовано у ivan5996
Хендай элантра obd2 где находится
| К странице. |
| Страница 1 из 2 | 1 | 2 | > |
1
| Меню пользователя Илья-Elantra4 |
| Посмотреть профиль |
| Найти все темы, созданные Илья-Elantra4 |
| Найти все сообщения от Илья-Elantra4 |
35 13
| Меню пользователя Егорыч406 |
| Посмотреть профиль |
| Найти все темы, созданные Егорыч406 |
| Найти все сообщения от Егорыч406 |
| Просмотр фото |
1
| Меню пользователя Илья-Elantra4 |
| Посмотреть профиль |
| Найти все темы, созданные Илья-Elantra4 |
| Найти все сообщения от Илья-Elantra4 |
| Эту рекламу можно отключить. |
1
| Меню пользователя Илья-Elantra4 |
| Посмотреть профиль |
| Найти все темы, созданные Илья-Elantra4 |
| Найти все сообщения от Илья-Elantra4 |
| Меню пользователя iop2007 |
| Посмотреть профиль |
| Найти все темы, созданные iop2007 |
| Найти все сообщения от iop2007 |
20 18
| Меню пользователя Fr33 |
| Посмотреть профиль |
| Найти все темы, созданные Fr33 |
| Найти все сообщения от Fr33 |
| Эту рекламу можно отключить. |
1
| Меню пользователя valer1974 |
| Посмотреть профиль |
| Найти все темы, созданные valer1974 |
| Найти все сообщения от valer1974 |
1
| Меню пользователя Илья-Elantra4 |
| Посмотреть профиль |
| Найти все темы, созданные Илья-Elantra4 |
| Найти все сообщения от Илья-Elantra4 |
| Меню пользователя mr. Canister |
| Посмотреть профиль |
| Найти все темы, созданные mr. Canister |
| Найти все сообщения от mr. Canister |
20 18
Не Элантра, но примерно также: ссылка
П.С. Ранее писал про разъем под капотом: так вот там другой разъем, просто похожий))
Диагностический разъем хендай элантра 2008 где находится
Where is the OBD2 port in my Hyundai Elantra HD (2006 — 2011)
All vehicles are equipped with an OBD port to which you can connect your klavkarr diagnostic case. Sometimes, the most difficult thing is to find this port! In order to save you time, we have made available (for free) the information uploaded by our community of tens of thousands of users.
Since the implementation of the OBD standard, each vehicle has a standard 16-pin connector, as described on our OBD presentation page.
The norm states that the port must be located inside the vehicle passenger compartment. Depending on the make and model, it may or may not be easy to locate.
Use our search engine below to locate your OBD2 port!
OBD connector location for Hyundai Elantra HD (2006 — 2011)
You will find below several pictures which will help you find your OBD connector in your car.
The OBD II socket is located above the pedals
The OBD connector is above the pedals
Those pictures were sent by Дмитрий
Thank you for your contribution
Download the app «Where is my OBD2 port? Find it!»
Click on the links below to download it and install it on your smartphone:
Is your vehicle not in the list? If you would like to help up add to this page accessible to all, please send us your photos via the app
THE REFERENCE IN AUTOMOTIVE ELECTRONIC DIAGNOSTICS
1 rue Marguerite Perey — 56890 PLESCOP — FRANCE
Диагностические разъемы Hyundai
Диагностические разъемы Hyundai — внешний вид, расположение, назначение выводов
12-ти контактный прямоугольный разъем
все модели 1990-1996 г.; часть моделей после 1996 г.
16-ти контактный разъем OBD-II — Hyundai
Тип разъема №1 — 12-ти контактный прямоугольный разъем
Марки и года: все модели 1990-1996 г.; часть моделей после 1996 г.
Назначение выводов диагностического разъема
K-линия диагностики cистемы управления двигателем. Также вывод для считывания медленных кодов
K-линия диагностики подушек безопасности
K-линия диагностики антиблокировочной cистемы
K-линия диагностики коробки передач
L-линия диагностики двигателя. Вывод для считывания медленных кодов
Типичное расположение: в салоне под торпедой со стороны водителя
Тип разъема №2 — 16-ти контактный разъем OBD-II Hyundai
Марки и года: все модели после 1996 г.
Назначение выводов диагностического разъема
K-линия диагностики коробки передач
? К-линия диагностики антиблокировочной системы(ABS); BUS+ Line
? Линия CAN-High, J-2284. К-линия диагностикиантиблокировочной системы (ABS/ASR)
К-линия диагностики двигателя и коробки передач (ISO9141-2 и ISO/DIS 14230-4)
К-линия диагностики антиблокировочной системы (ABS)
? K-линия диагностики системы круиз-контроль
K-линия диагностики подушек безопасности (AirBag)
? K-линия диагностики системы круиз-контроль
? Линия CAN-Low, J-2284; Сигнал VSS (скоростьавтомобиля)
L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
Типичное расположение: в салоне под торпедой со стороны водителя
Типы диагностических разъемов применяемых на
Hyundai
Тип разъема №1 — 12-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все модели 1990-1996 гг.; часть моделей после 1996 г. Типичное расположение: в салоне под торпедой со стороны водителя
Тип разъема №2 — 16-ти контактный разъем OBD-II-Hyundai
Марки и года (ориентировочно): все модели после 1996 г. Типичное расположение: в салоне под торпедой со стороны водителя
K-линия диагностики коробки передач
? К-линия диагностики антиблокировочной системы (ABS) ; J1850 Шина+
? Линия CAN-High, J-2284. К-линия диагностики антиблокировочной системы (ABS/ASR)
К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
К-линия диагностики антиблокировочной системы (ABS)
? K-линия диагностики системы круиз-контроль
? J1850 Шина-
K-линия диагностики подушек безопасности (AirBag)
? Линия CAN-Low, J-2284; Сигнал VSS (скорость автомобиля)
L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
Расположение диагностического разъема Hyundai
Установить Сигнализацию !
Автосигнализации в Риге — установка, ремонт и отключение сигнализаций!
Установка сигнализаций, иммобилайзеров, секреток и других электронных и механических устройств для защиты автомобиля, а также — диагностика, установка видео и аудио оборудования, установка парковочных датчиков, ксеноновый свет, ремонт пультов и многое другое!
Типы диагностических разъемов применяемых на
Hyundai
Тип разъема №1 — 12-ти контактный прямоугольный разъем
Марки и года (ориентировочно): все модели 1990-1996 гг.; часть моделей после 1996 г. Типичное расположение: в салоне под торпедой со стороны водителя
Тип разъема №2 — 16-ти контактный разъем OBD-II-Hyundai
Марки и года (ориентировочно): все модели после 1996 г. Типичное расположение: в салоне под торпедой со стороны водителя
K-линия диагностики коробки передач
? К-линия диагностики антиблокировочной системы (ABS) ; J1850 Шина+
? Линия CAN-High, J-2284. К-линия диагностики антиблокировочной системы (ABS/ASR)
К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
К-линия диагностики антиблокировочной системы (ABS)
? K-линия диагностики системы круиз-контроль
? J1850 Шина-
K-линия диагностики подушек безопасности (AirBag)
? Линия CAN-Low, J-2284; Сигнал VSS (скорость автомобиля)
L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4)
Расположение диагностического разъема Hyundai
Установить Сигнализацию !
Автосигнализации в Риге — установка, ремонт и отключение сигнализаций!
Установка сигнализаций, иммобилайзеров, секреток и других электронных и механических устройств для защиты автомобиля, а также — диагностика, установка видео и аудио оборудования, установка парковочных датчиков, ксеноновый свет, ремонт пультов и многое другое!
Диагностический разъем хендай элантра 2008 где находится
Хендай Элантра 4. ELM327 bluetooth v.1.5 автосканер ELM327 obd2 для диагностики автомобиля
Характеристики автосканера
| артикул | 413485 |
| тип устройства | Приставка к ноуту / телефону |
| наименование чипа | pic18f25k80 |
| назначнение | для диагностики автомобиля |
| интрефейс подключения | bluetooth V1.5 |
| партномер | ELM327 |
| протокол | obd2 |
| описание | Диагностический адаптер ELM327 BlueTooth V1.5 Blue по своим возможностям полностью аналогичен своему старшему брату и позволяет выполнять диагностику по стандарту OBDII: чтение кодов неисправностей, стирание их, просмотр показаний датчиков в реальном времени, выполнение некоторых тестов. |
Сканер выполнен на другой элементной базе и отличается малыми размерами (20х48х25 мм) и пониженным энергопотреблением.
ELM327 BlueTooth V1.5 Blue подключается к ноутбуку или смартфонам на Андроиде, WM через bluetooth интерфейс.
Программное обеспечение, которое можно найти в интернете, позволит вам выполнить много полезных вещей для своей машины. Например, появились программы, с помощью которых можно выполнять не только диагностику, но и настройку (например, FORScan для Ford). Семейство программ для платформы Android пополнилось программой диагностики для автомобилей Opel. Некоторые программы позволяют прочитать не только стандартные, но и специальные коды производителя. Среди них есть платные, но большинство программ распространяется свободно.
В список совместимых машин входят практически все легковые автомобили, выпущенные после 1996 года (за некоторым исключением), включая все новейшие автомобили, оснащенные шиной CAN. Это относится к авто европейского, азиатского, американского рынков. Продукция волжского автозавода — да, если поддерживается Евро-3.
Поддерживает основные OBDII протоколы:
• ISO15765-4 (CAN)
• ISO14230-4 (KWP2000)
• ISO9141-2
• J1850 VPW
• J1850 PWM
ELM327 BlueTooth V1.5 Blue позволяет:
• Считывать диагностические коды ошибок, как стандартные (DTC), так и специальные коды производителя (MTC), а также отображать их расшифровку
• Производить удаление ошибок и гасить предупреждение «Check Engine» (MIL) на приборной панели.
• Отображать текущие (LIVE DATA) значения различных датчиков:
а также иные параметры, поддерживаемые ЭБУ автомобиля.
Если у Вас имеется диагностический адаптер ELM327 Bluetooth то для его работы с программой Torque Вам необходимо:
1. Подключить диагностический адаптер ELM 327 Bluetooth к диагностическому разъему OBD II Вашего авто после чего необходимо включить зажигание.
2. Затем включите модуль Bluetooth на Вашем устройстве (смартфон или планшетный ПК на платформе Android).
3. В настройках Вашего мобильного устройства Вам необходимо зайти в раздел беспроводных сетей Bluetooth и нажать поиск нового оборудования для сопряжения. В окне поиска появится новое устройство (как правило идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) После этого Вы можете нажать на пункт сопряжения с устройством (потребуется ввести пароль из инструкции к адаптеру, как правило это 1234,0000,1111,9999,6789).
4. После этого откройте программу Torque.
5. Перейдите в меню программы пункт «настройки».
6. Откройте раздел «OBD2 настройки адаптера / Выберите устройство Bluetooth» и выберите Ваш адаптер ELM 327 Bluetooth (имеет идентификатор «CHX», «OBDII», «CBT», «Vgate» и т.п.) из списка.
7. После этого нажмите на иконку с надписью «Adapter Status» и проверьте подключение (должны появится зеленые галочки у первых 3-х пунктов в списке).
8. Так же выбрать протокол вручную можно в пункте «Профили автомобиля» (находится в том же меню, где и «настройки»).
9. После этого Вы можете начинать диагностировать Ваш автомобиль!
Автосканер ELM327, в частности, может помочь в решении следующих задач:
Считывание значений датчиков двигателя и других электронных систем автомобиля;
Определение неисправных датчиков и диагностика приборов на предмет их корректной работы;
Считывание и просмотр кодов неисправностей;
Сброс ошибок в памяти компьютера (выключение лампочки CHEK ENGINE).
Подробнее о возможностях автосканера мы расскажем чуть ниже в обзоре диагностических программ.
Автосканер ELM327 вставляется в специальный диагностический разъем, который чаще всего скрывается под крышкой блока предохранителей, в бордачке, либо под панелью приборов водителя. Связь диагностического адаптера с компьютером автомобиля происходит по протоколу OBD-II (On Board Diagnostic), но в интернете его чаще всего можно встретить под названием OBD2.
Стандарт OBD-II поддерживается практически всеми американскими машинами выпущенными с 1996 г., и европейскими – начиная с 2001-го (дизельными – с 2004 года). Но иногда бывает, что автосканер не работает и на машинах до 2003 года выпуска – это связанно с тем, что не все автопроизводители сразу же стали внедрять данный стандарт.
Для того чтобы работать с автосканером ELM327 вам понадобится считывающее устройство с установленным диагностическим программным обеспечением. Таким устройством может служить смартфон или планшетный ПК на системе Android, ноутбук, либо стационарный компьютер. Программное обеспечение, как правило, прилагается к автосканеру в комплекте.
В зависимости от типа исполнения, соединение автосканера ELM327 со считывающим устройством возможно через:
Bluetooth;
Wi-Fi;
USB-кабель.
Диагностические адаптеры бывают как стандартных размеров (примерно 5х3 см), так и в исполнении mini (почти вдвое меньше стандартного).
Наибольшее распространение получили bluetooth-автосканеры на базе микроконтроллера ELM327 версии 1.5, так как они отличаются от других моделей диагностических сканеров своей простотой, надежностью и невысокой стоимостью. Кроме того, они подходят к большинству марок современных автомобилей.
