Установка памяти сидений своими руками (Инсол Rebuild)
Всем доброго дня!
Хочу поделится со своей реализованной идеей. Расценивайте это больше как хоббийное увлечение, ибо делал не торопясь, просто расширяя свои знания в мире микроконтроллеров (программирования), 3D печати и электроники. Не претендую на лучшее исполнение и реализацию, так как больше занимаюсь ремонтом техники, чем разработкой. Сам я если что по образованию радиоинженер)
В общем ситуация простая, на машине ездим вдвоем с женой, и периодически раздражаемся, что после друг друга не может найти удобную позицию сиденья. В виду того, что водительское сидение с электрорегулировкой, решил, что решается все просто установкой специального блока. Начал поиск в Сети, кто что делал. Нашел один проект, называется Инсол, его разработчик Сергей забросил проект, видимо коммерчески он к сожалению не пошел( Но исходники выложил он в сеть для самостоятельной реализации всеми желающими. Вот загорелся и я)) У нескольких дромовчан взял необходимые файлы платы, прошивки и понеслась)
Заказал платы у китайцев на JLPCB, спустя где то месяц 5 плат было у меня (заказ от 5ти штук).

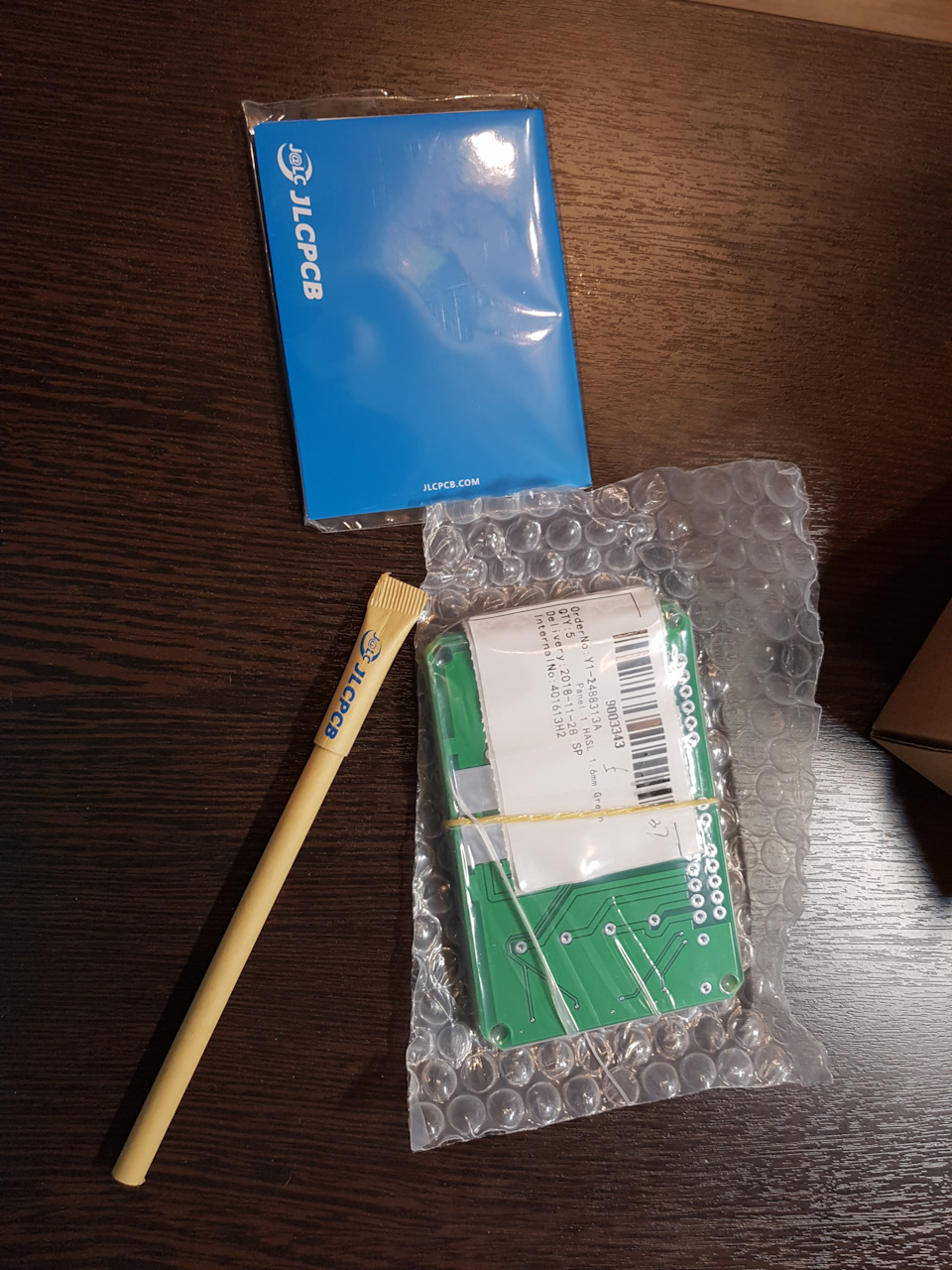

Платы с JLPCB
Запаял все элементы, прошил, но…плата не заработала. Начались поиски, мытарства, спаял криво, не короткнул проц и тд и тп. Потом связался с AlbusLupus , он тоже решил себе реализовать память, и тоже ничего не заработало, прислал мне тестовую прошивку для проверки отдельных частей платы — по отдельности все работало, но с прошивкой от Инсол нет, оказалось дело в ней(( Связывался с Сергеем, он сказал, что эта прошивка рабочая, но после долгих попыток пришел к пониманию: хочешь сделать хорошо — сделай сам)
Оригинальная схема Инсола предполагает врезку блока между кнопками и двигателями, определение позиции как я понял определяется за вычисления счет времени включения двигателя (т.е двигатель работает 5 секунд назад, значит обратно нужно 5 сек вперед), поскольку по схеме на выходе стоит токовый шунт:
Схема Инсол

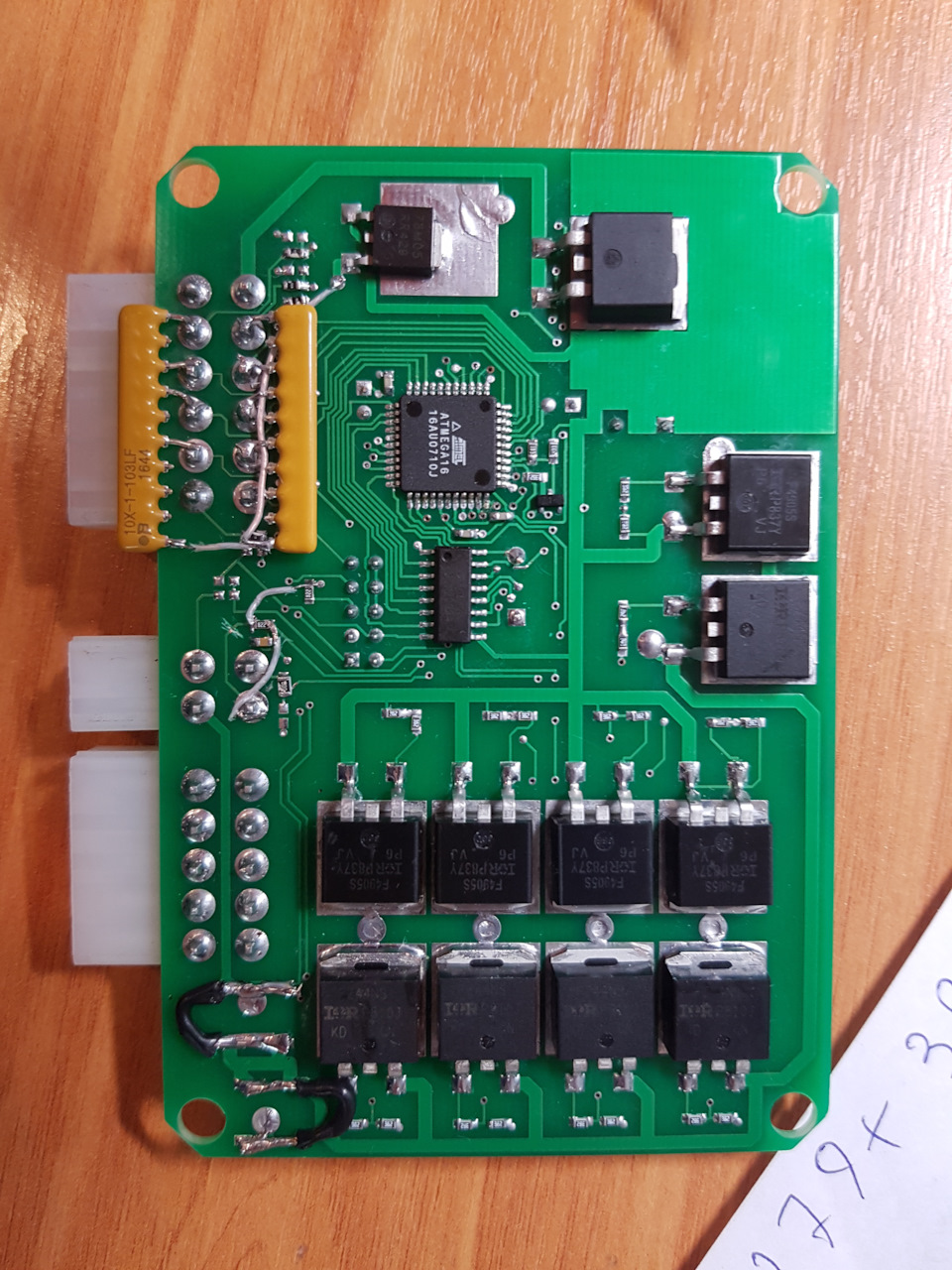

Распаянная плата
Меня это не устраивало, в виду того, что вся токовая нагрузка ложится на транзисторы, Да, они взяты с запасом, но работают в линейном режиме, не самый "хороший" в плане эффективности и режима работы. Не буду никого убеждать, но схему я решил сделать по другому — блок не должен влиять на работу штатного джойстика, а подключаться когда необходимо, поэтому:
1. Контролировать позицию сиденья с помощью энкодера. Искал разные типы энкодеров. Есть 2 типа: инкрементальные и абсолютные. Инкрементные (если совсем просто, при каждом щелчке меняют с — на + или наоборот) я не нашел дешевых и малых по размеру с большим количеством значений на поворот, только 24 зн/об. Это значит, что будет большая погрешность в местоположении. Нашел абсолютный энкодер EAW0J-B24-AE0128L со 128 зн/об, и то, что он абсолютный делает его еще более точным, поскольку он передает свою позицию в 8ми битном значении, т.е каждое из 128 позиции энкодера имеет свое уникальное значение.
2. Подцепится блоком параллельно к существующей проводке:
Нерабочая схема

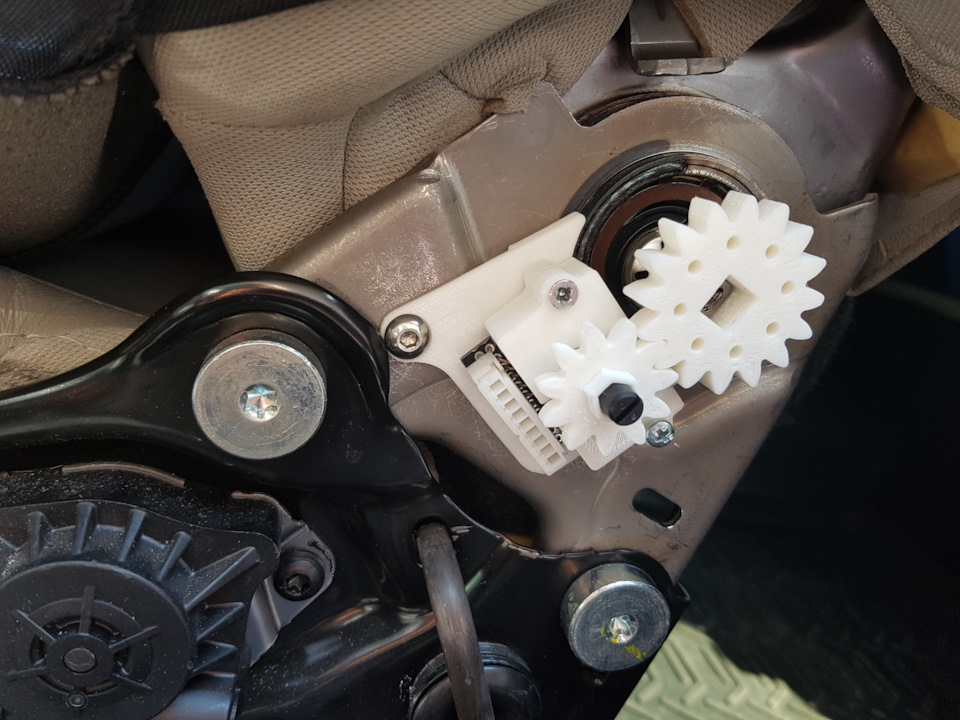

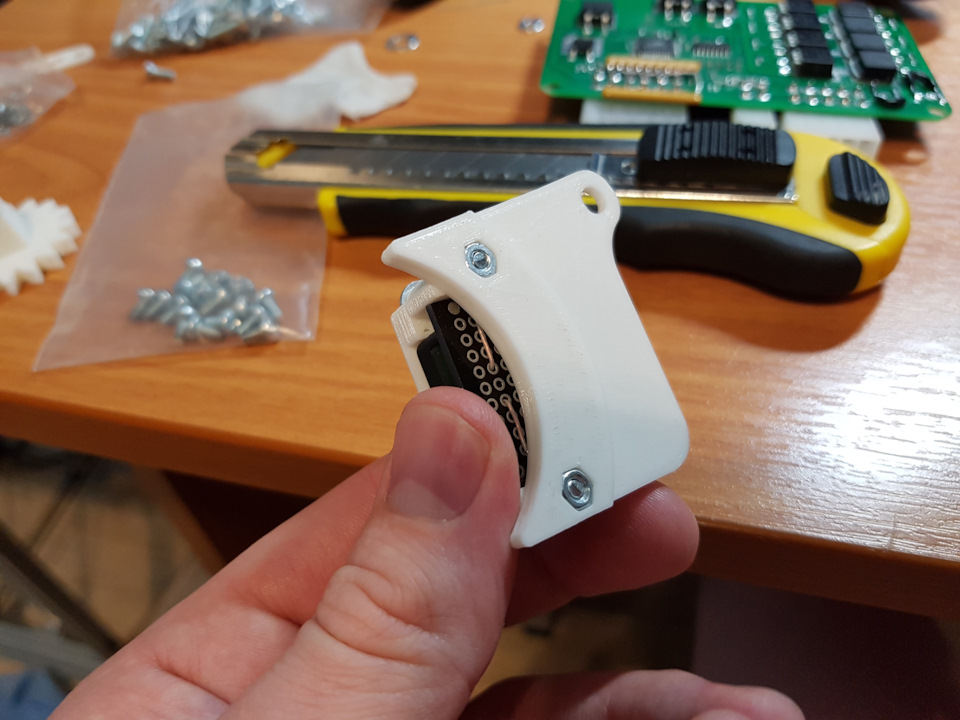

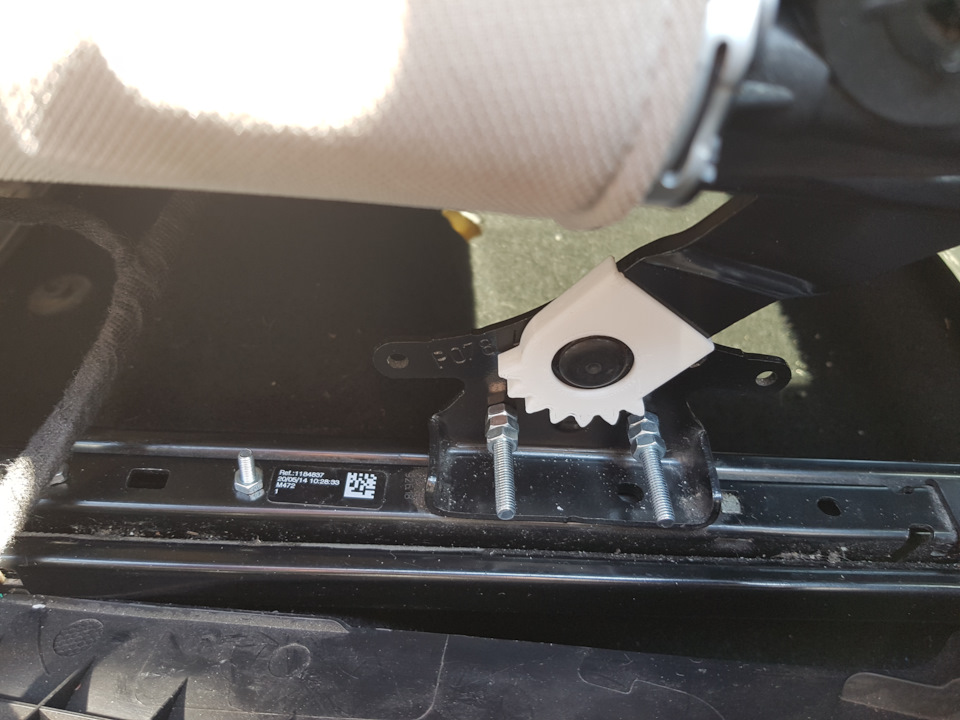

Далее началась работа по созданию креплений для энкодеров, разработка- 3д печать-проверка. Через несколько итераций примерок и проверок имеем вот такую конструкцию:
Далее мне стало жалко платы, что я заказал, решил, что немного изменю ее, чтобы не разрабатывать все с нуля…эх сколько раз я пожалел об этом)
Написал программу, сколько у меня выпили крови эти эти энкодеры… Поскольку подключать я их решил к разъему, где должны были подключатся кнопки, а энкодер 8ми битный, а у меня их 3, т.е нужно 24 ножки микроконтроллера + 3 активных земли, а их нет, только 12) Все 3 энкодера подключаем параллельно и делаем "активные земли", которую по очереди Мега переключает между каждым энкодером… и не работает( то работают только отдельно, то неверно определяют позицию. Оказалось, что каждую ножку надо было снабдить диодом, чтобы остальные энкодеры не влияли на "активный")) Позитивный опыт одним словом)

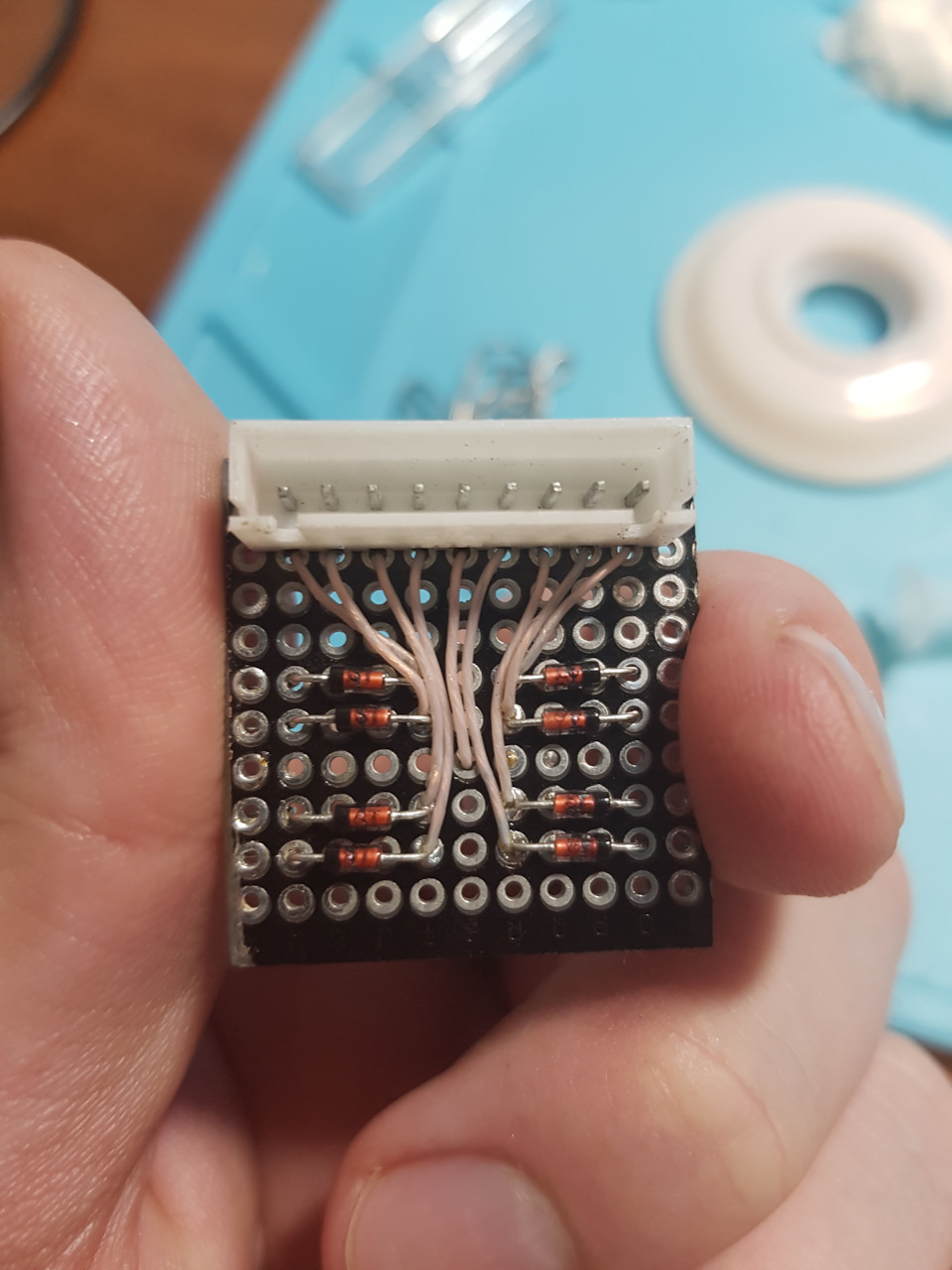

Диоды на энкодер

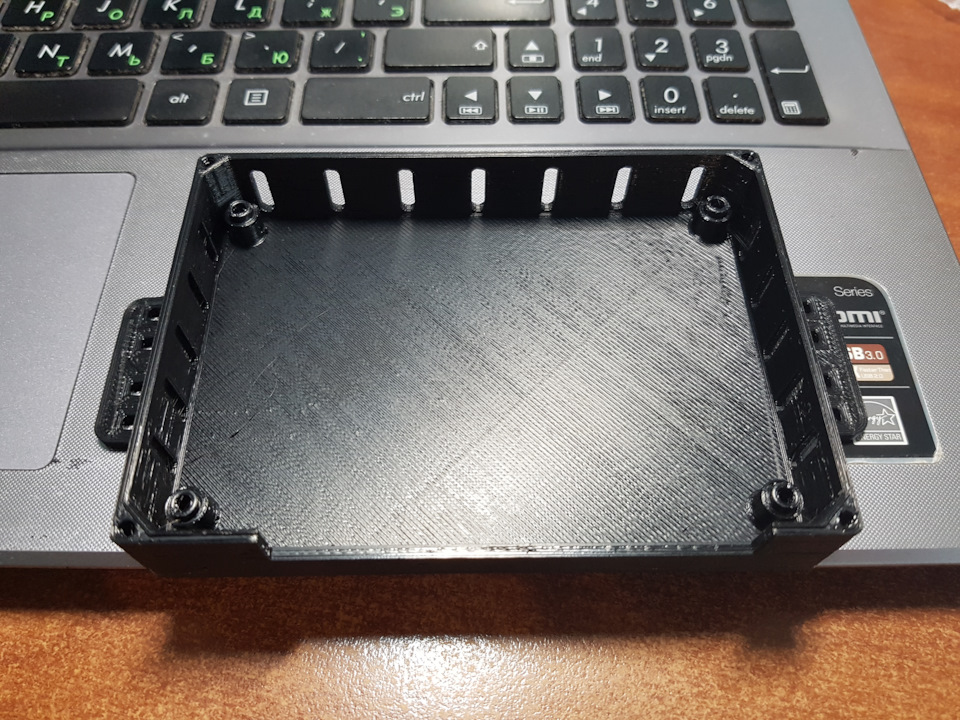

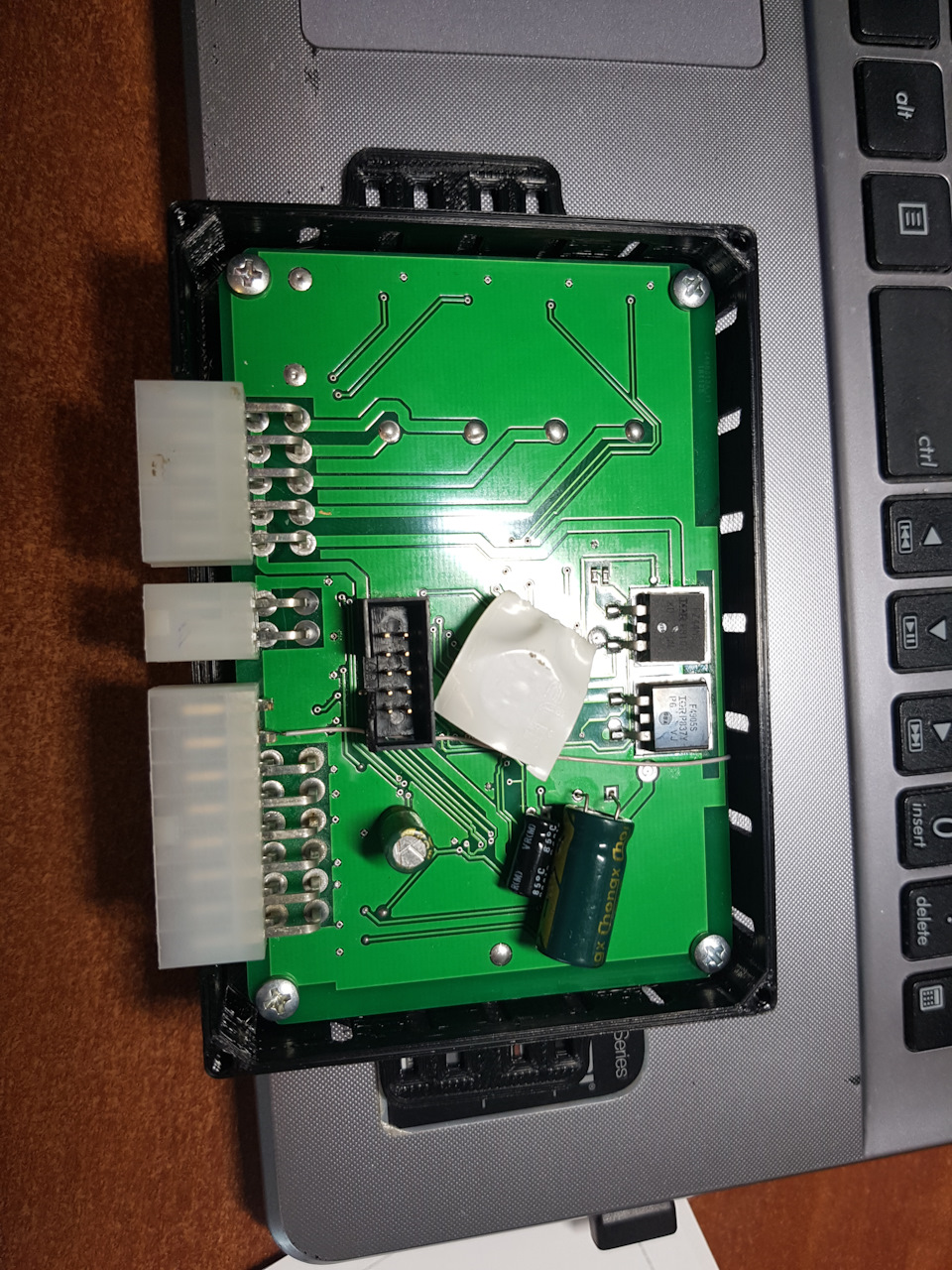

Ну вот, программа написана, схема доработана и собрана, напечатан корпус для платы:
… все подключаем по схеме выше и… не работает))) Даже не так, оно работает, если отключить кнопки джойстика, а с кнопками напряжение падает в ноль, блок пищит, что нет напряжения. Видимо напряжение падает через диоды в джойстике (которые гасят индуктивные выбросы от двигателей). А при попытке движения джойстиком, ток идет через встроенные диоды полевиков. Эх.

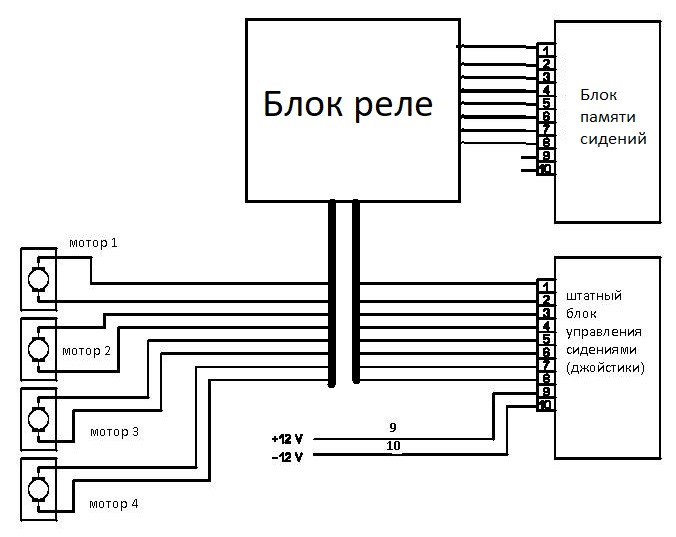

Далее понимаю, что нужно гальванически развязывать блок и джойстик. Сделал по след схеме:

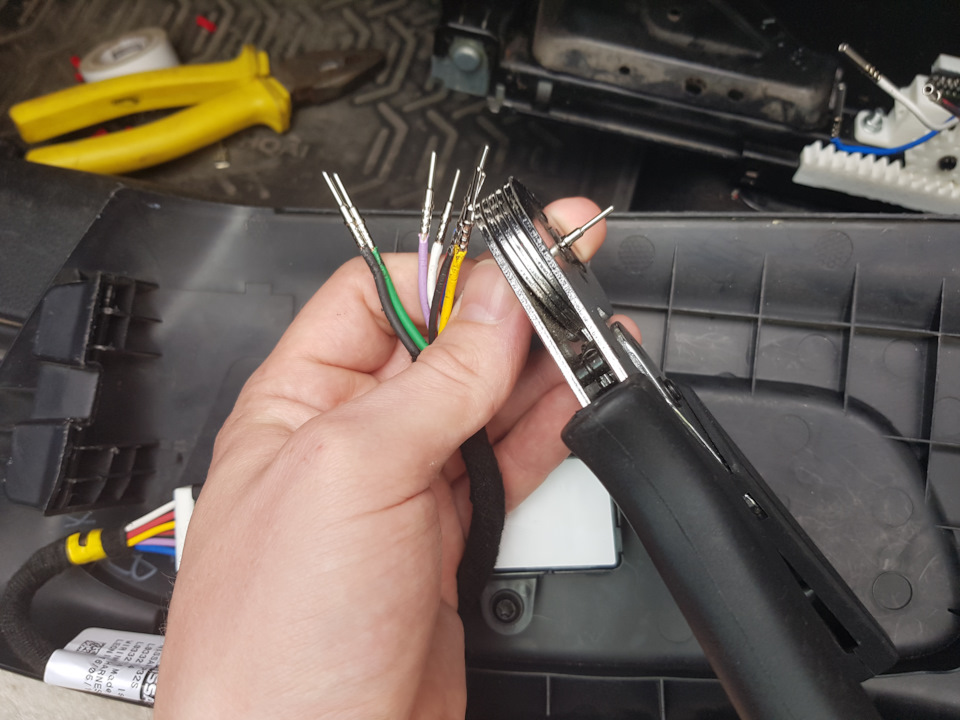

Т.е разорвал каждый провод на реле, всего 6шт, нормальнозамкнутый контакт оставляем на штатное управление позицией, а разомкнутый на блок памяти. В таком конфигурации получается, что блок никаким образом не оказывает влияния на движение сидений, и если его необходимо отключить, убрать — все без проблем. Собираю бокс для реле, выключатель, предохранитель (фото не сделал как все внутри выглядит(( ). Купил 2 авторазъема Autoprofi 8ми контатктные на 13А. Все сделал таким образом, что даже если надо удалить блок с реле, то просто переключаешь разъемы.

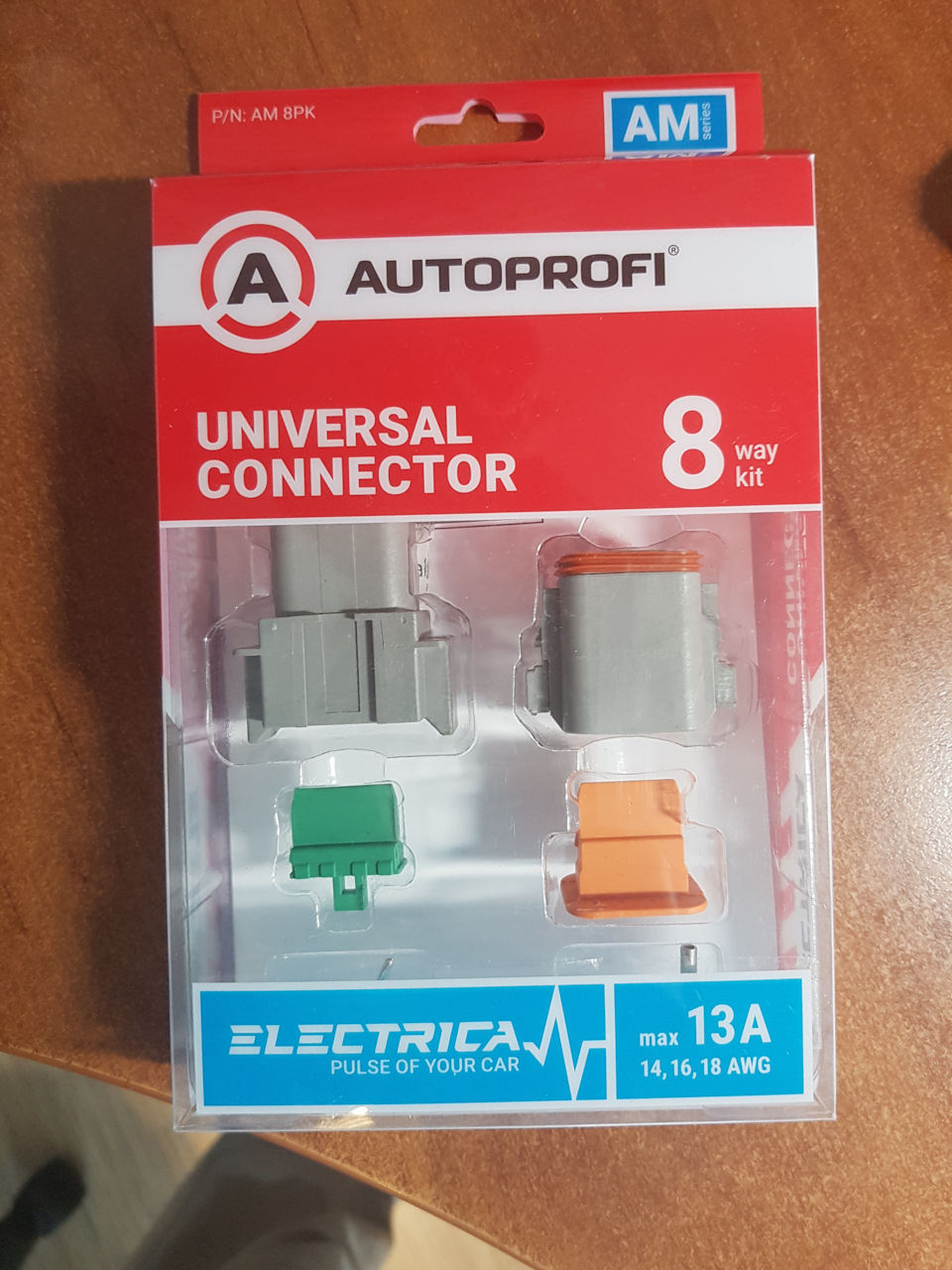

Разъемы Autoprofi

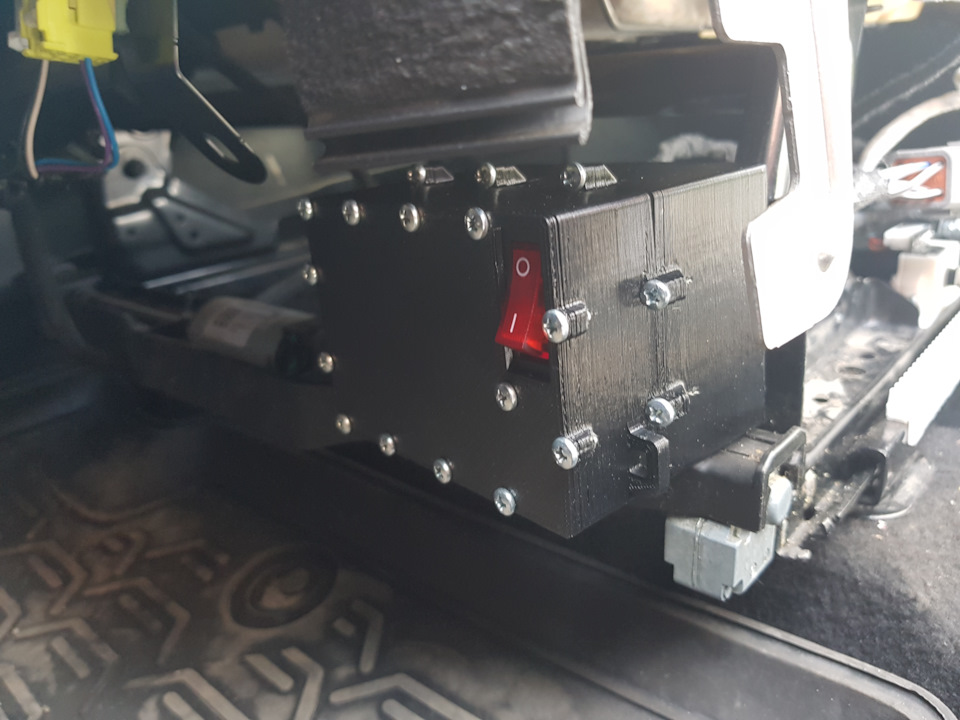

Бокс с реле
Чтобы все было как по фэншую купил кнопки от Jeep) Фото не мое, но кнопки такие же)
