Многострадальный уровень топлива (Топливный насос и указатель)
Всем доброго дня!
Давно не писал… Ибо машина работает, зачем ей мешать?!
Как и у всех корейцев, после сотки стала расти БОЛЯЧКА — косячит уровень топлива!
Катался по лампочке, но однажды и она не сработала. Бегал с банкой за бензином!
После этого стал заправляться до полного бака и кататься по километражу. Надоело, конечно…
Стал изучать тему.
Понял, что на РП чисто СВОЙ указатель — три в одном! Бензонасос, указатель с поплавком и контрольная лампочка. И этот узел — категорически СВОЙ! Другое от другого там без танцев с бубном НЕ РАБОТАЕТ! А наш родной новый стОит КОСМОС! …за 30 — ку! Это новый, а б/у очень редко, ибо ломаются они со временем у всех.
Торчит такой из бака

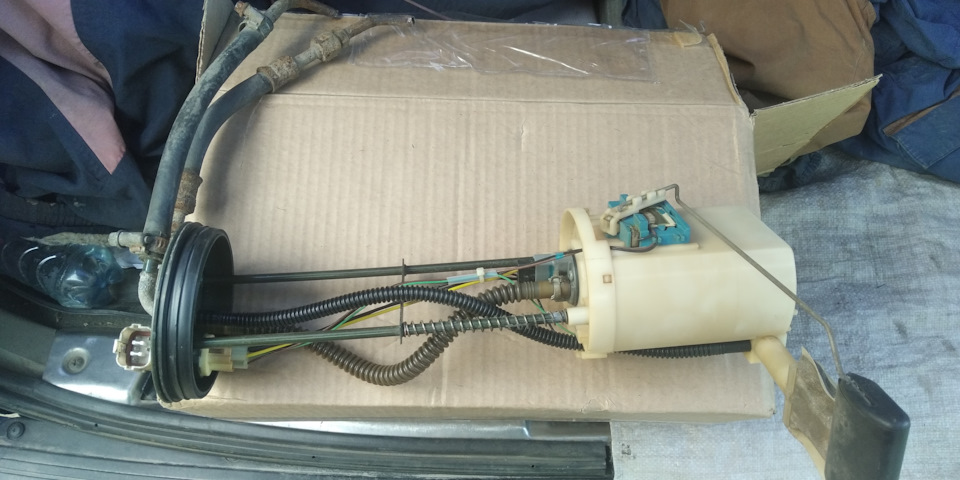

Живьём в натуре
Стал искать с разборов дешевле. В Кемерово на Дроме в запчастях нашёл его! Контора "Заведи Любимую" по-английски. С машины 70 с хвостиком, рабочий. По деньгам 14 500 плюс доставка 500. Надо брать!
Перечислил на карту, отправили быстро, переписка он-лайн. Пришло за пару дней. Получил. Долго не ставил. но собрался и победил!
Как на б/у узле, пришлось ювелирно и аккуратно подогнуть контакты указателя, ибо не постоянно соприкасались с дорожками.

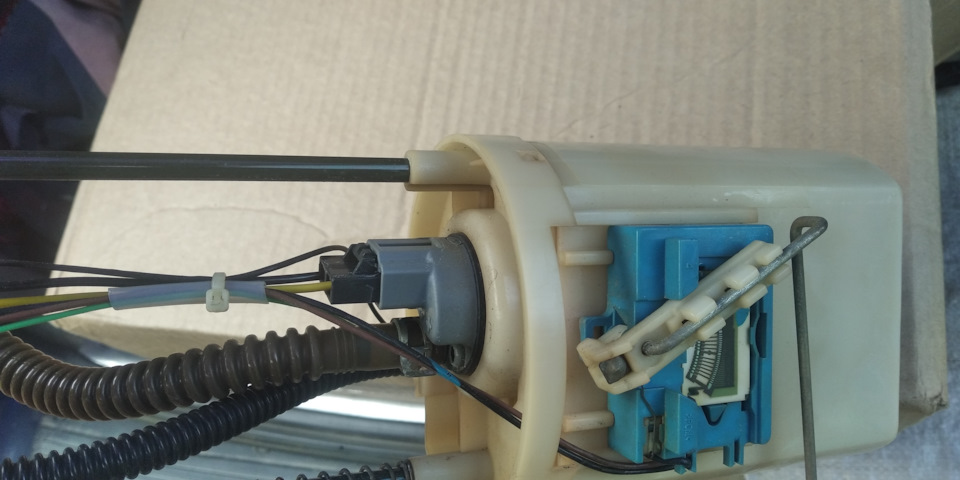

Контактный узел. Требует подгиба, очень аккуратно.
Конструкция узла такая, что все составные элементы закреплены на застёжках и защёлках. Всё можно отсоединить — присоединить, было бы от чего.
Поплавковый узел. Поплавок отстёгивается вверх. Доступ к контактам.

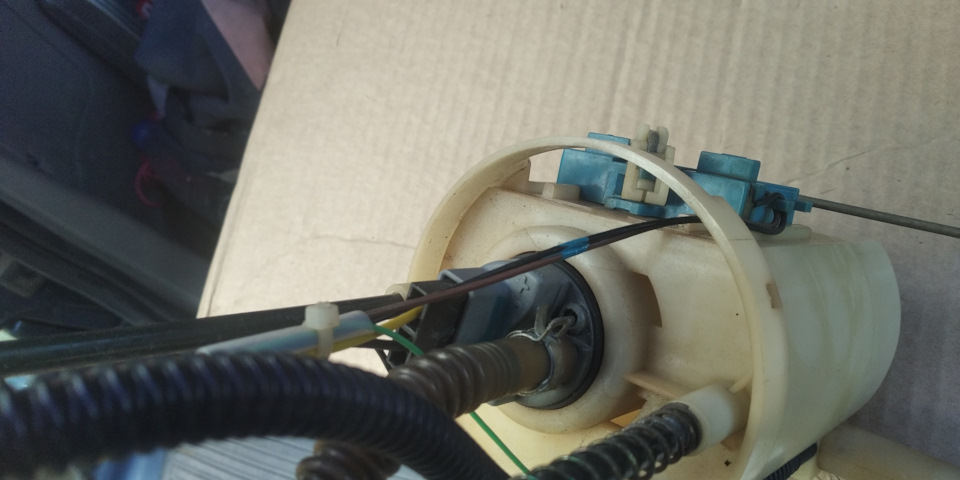

Защёлка поплавкового узла и вид на насос сверху.

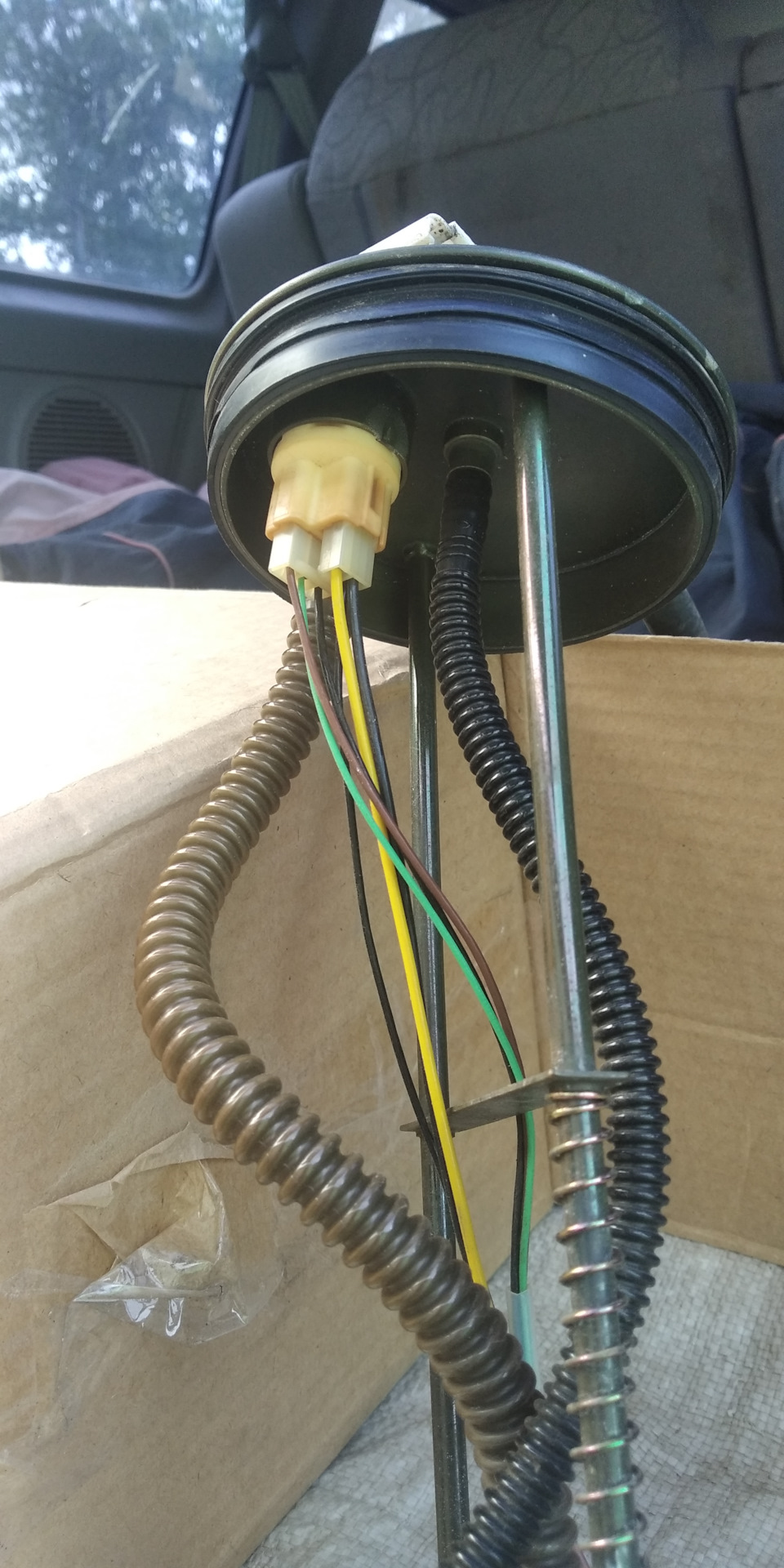

Провода в две колодки на защёлках.

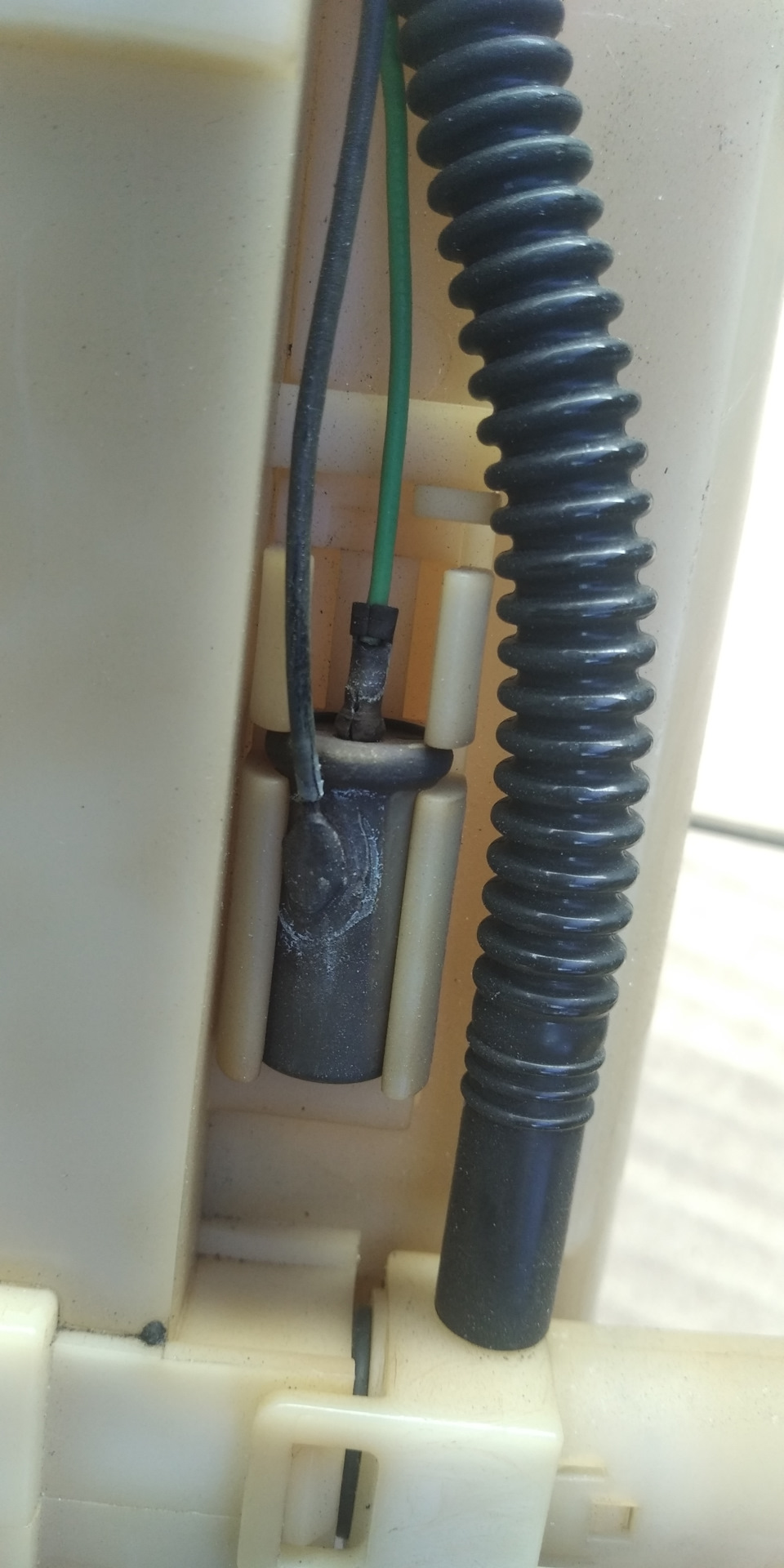

Термосопротивление контрольной лампочки.
Конкретно бензонасос.

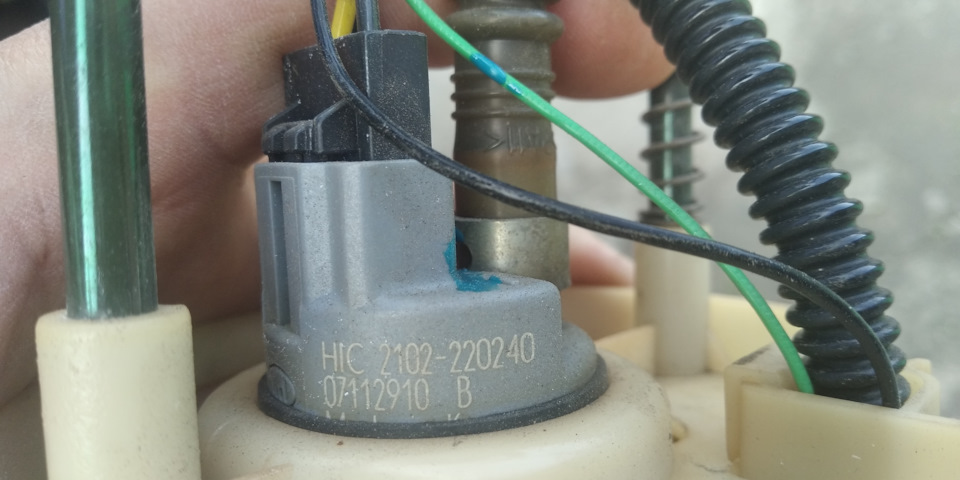

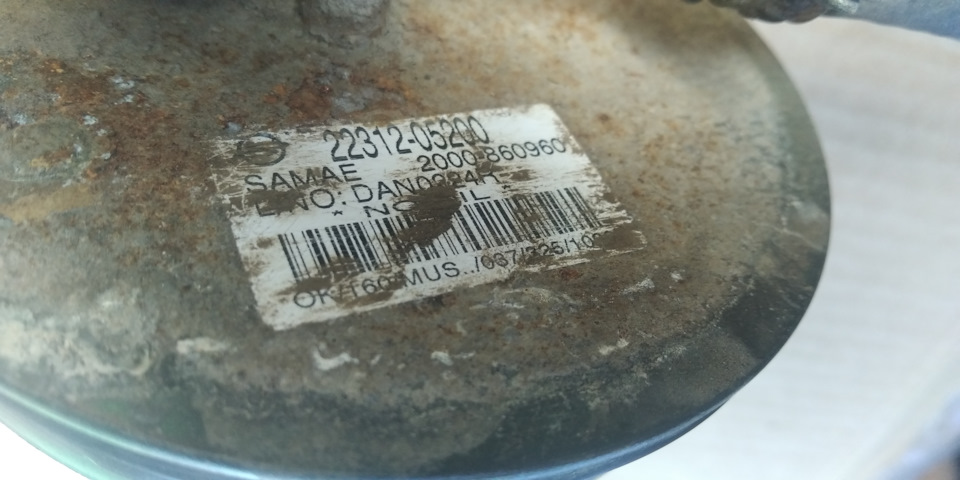

Циферки.

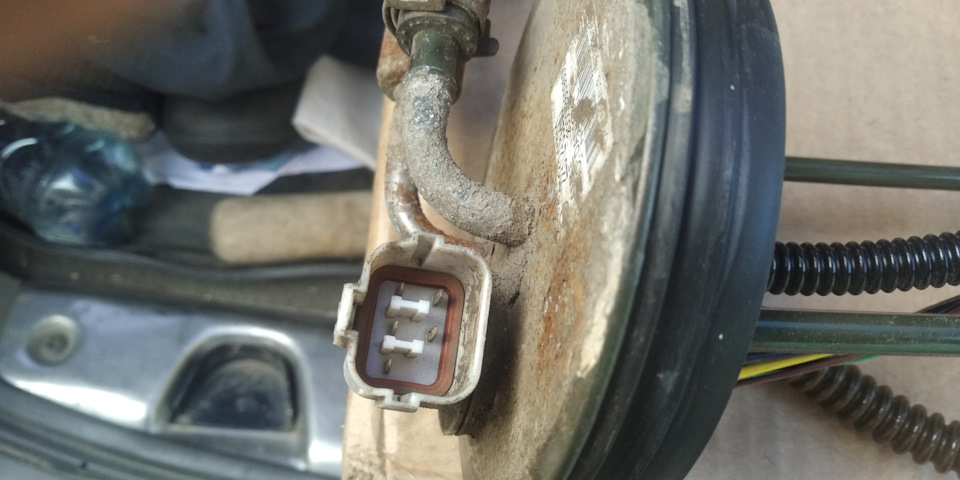

Наши пять контактов.
Находится этот агрегат, как все знают, под задним сиденьем.

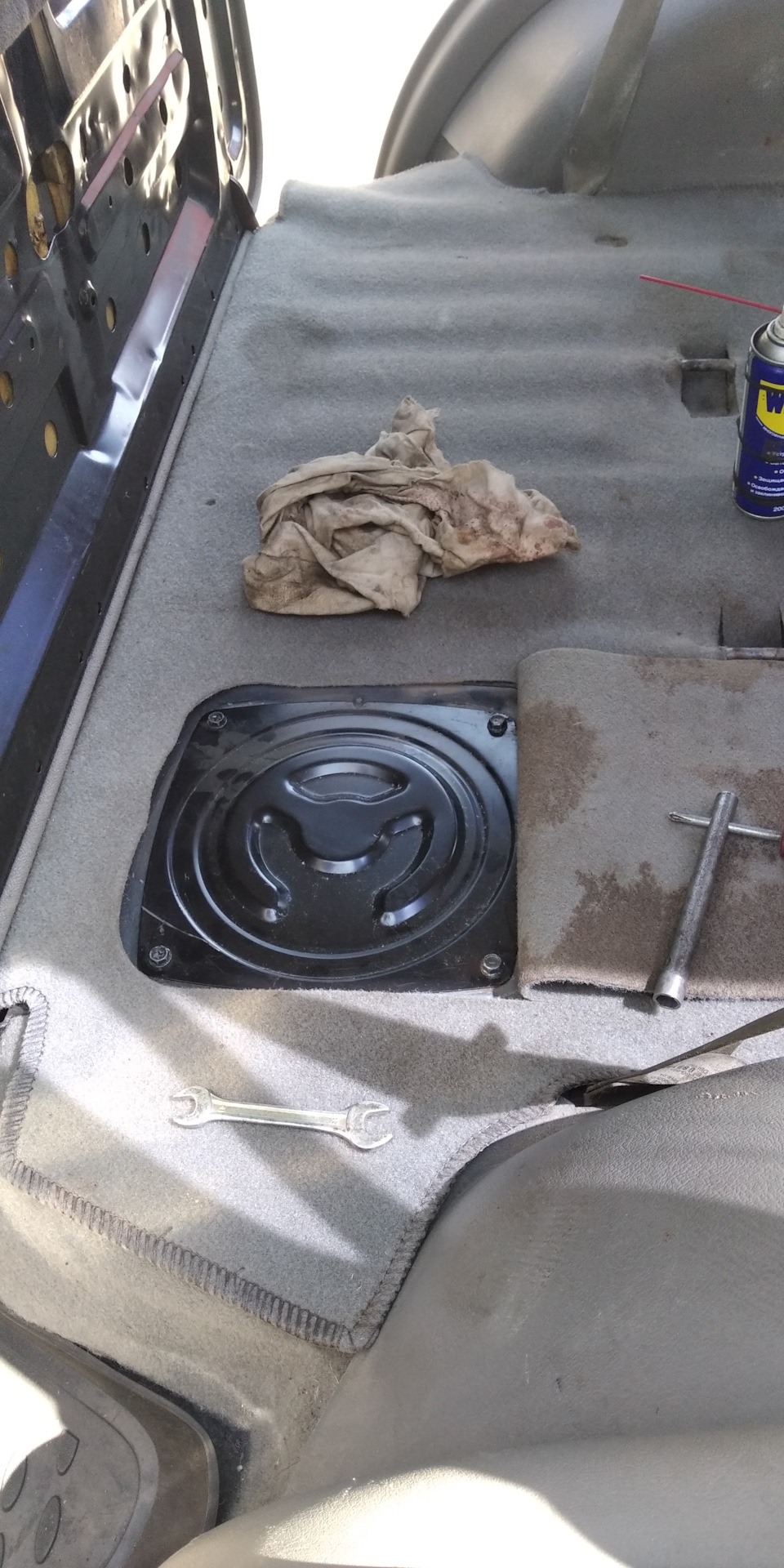

Прячется под крышкой. 4 болтика.

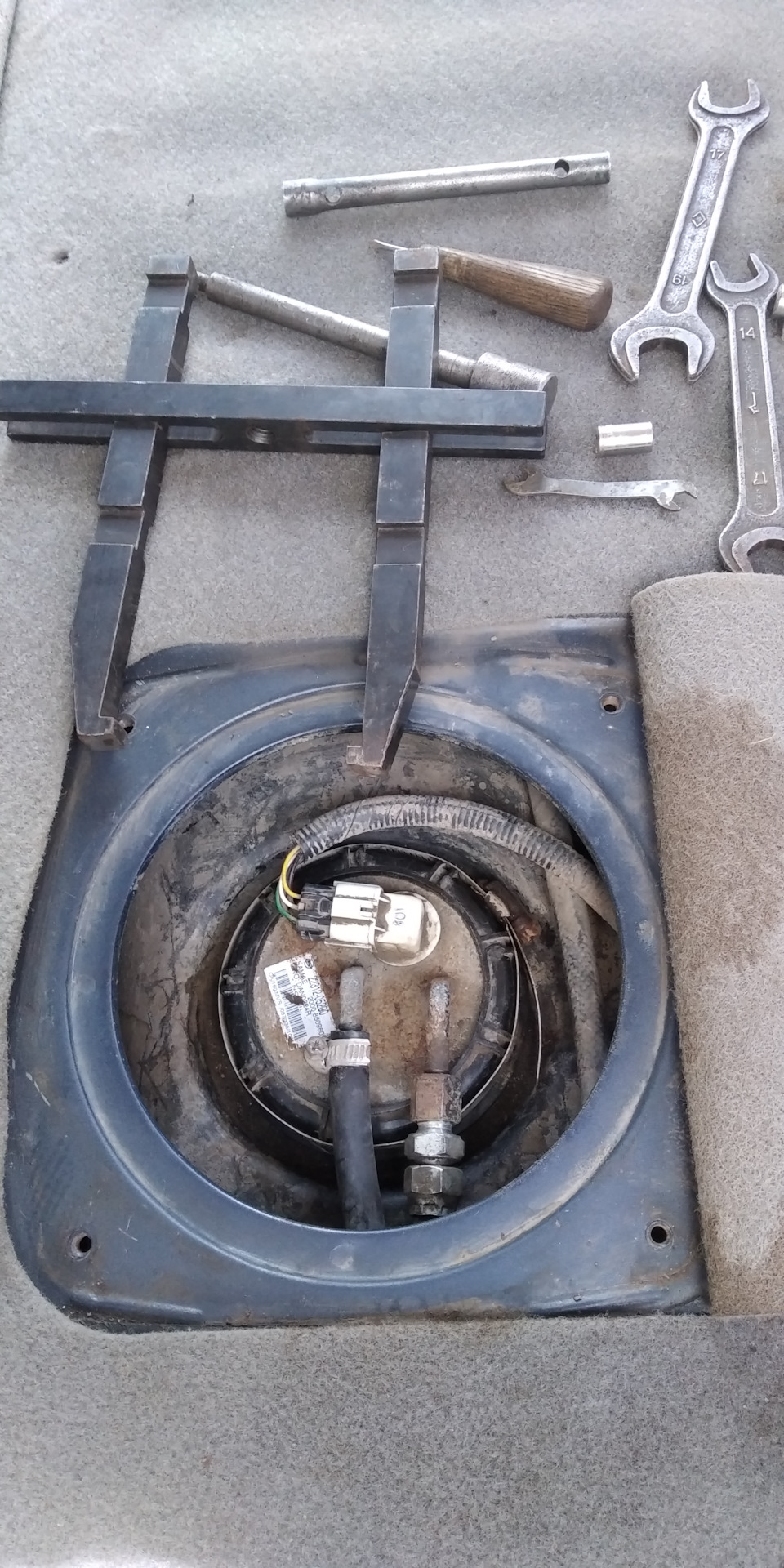

Открутил руками с помощью съёмника универсального. Просто…
При откручивании гайки шланга подачи гайка КРУТИТ и трубку! Поэтому, сначала скинул шланг со штуцера, потом штуцер выкрутил из гайки, чтобы не оторвать трубку!
Снял хомут с пластмассовой крышки. Открутил крышку с помощью универсального съёмника просто руками.
Путём кручу-верчу достал аккуратно узел из бака, слив сначала бензин в бак из его внутренностей. Вставил подменный. Присоединил в обратной последовательности.
РАБОТАЕТ!

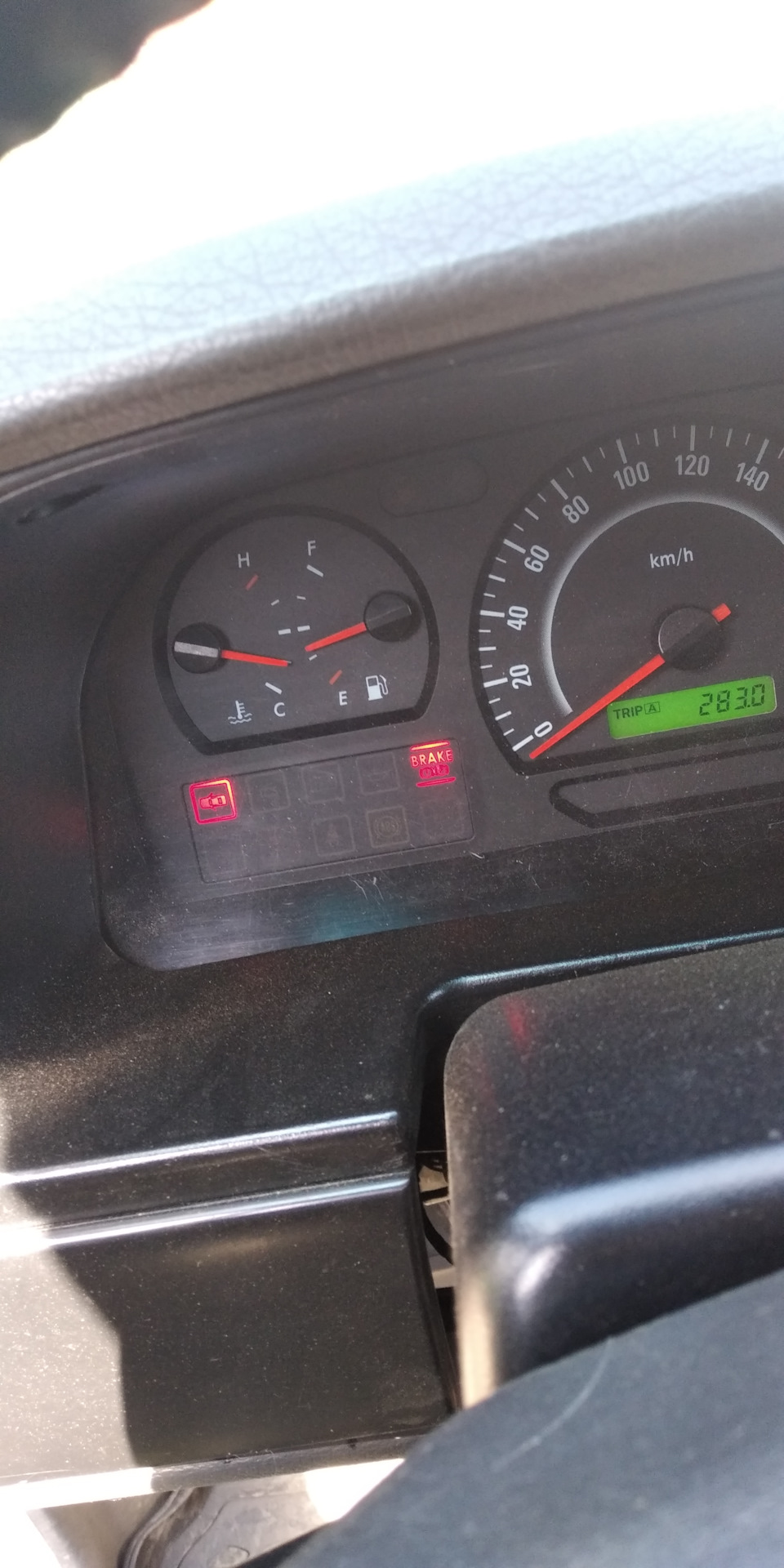

Указатель указывает. Насос сосает. Лампочку контрольную пока не видел…
По деньгам: ОЧЕНЬ ДОРОГО!
Поэтому, когда этот умрёт, буду брать от Тайгера — Корандо новый за 10-ку и отстёгивать — пристёгивать составные части. Их бензонасосы короче в размере, но дешевле в два-три раза, а комплектующие практически те же.
Номер их указателя-насоса на память не помню. Потом допишу, или добавят.
Как-то так.
Всем добра и благополучия!
Как поменять бензонасос ам роуд партнер тагаз
Бензонасос в устройстве системы питания инжекторного бензинового двигателя является электромеханическим устройством, которое подкачивает топливо из бензобака и создает необходимое давление горючего в топливной магистрали, необходимое для максимально эффективного дозированного впрыска топливными форсунками. В случае соблюдения ряда условий во время эксплуатации автомобиля бензонасос исправно служит достаточно долго (в среднем около 200-250 тыс. км. и более). При этом следует учитывать, что регулярная езда с пустым баком, заправка топливом низкого качества с высоким содержанием примесей и мусора, игнорирование необходимости периодической замены сеточки бензонасоса, промывки топливной системы и самого бензобака приводят к тому, что бензонасос ломается намного быстрее.
Рекомендуем также прочитать статью о том, как самому почистить сетку-фильтр бензонасоса. Из этой статьи вы узнаете о доступных способах очистки сетчатого фильтра бензонасоса своими руками.
Еще одним фактором, который влияет на ресурс погружного электробензонасоса, является непрофессиональный тюнинг и форсирование двигателя. На автомобиль устанавливаются более производительные форсунки, меняется регулятор давления в топливной рампе, перепрошивается (чипуется) ЭБУ и т.д, но бензонасос остается штатным. В результате насос постоянно работает на пределе своих возможностей, греется и быстро ломается. По указанным выше причинам, а также в результате естественного износа, у водителей нередко возникает необходимость заменить бензонасос. Далее мы рассмотрим, как поменять бензонасос самостоятельно.
Где находится бензонасос
Впервые сталкиваясь с необходимостью ремонта или замены, многие автолюбители спрашивают, где стоит бензонасос. Насос расположен непосредственно в бензобаке и напрямую контактирует с топливом, то есть погружается в бензин. На большинстве гражданских автомобилей бензобак находится в задней части транспортного средства под днищем.
Бензонасос установлен таким образом, чтобы находиться в верхней части бензобака. Благодаря такому размещению доступ к насосу можно получить прямо из салона. Для этого необходимо снять задний диван, так как бензонасос находится прямо под сиденьем в левой или правой части.
Как снять бензонасос
Чтобы ответить, как поменять бензонасос, необходимо изучить процедуру снятия топливного насоса. Снятие бензонасоса и замена предполагает демонтаж устройства. Для извлечения понадобится специальный ключ для снятия бензонасоса (съемник), рожковые ключи, трубчатый ключ, набор головок.
Добавим, что на разных автомобилях крепление бензонасоса может отличаться, хотя общий принцип остается практически аналогичным.
Сделать это можно следующим образом:
- отключить «минус» на аккумуляторной батарее;
- на топливной рейке под капотом нажать на клапан, через который вытечет определенное количество бензина;
Можно также пойти другим путем. Сначала скидывается клемма с аккумулятора, потом отключается питание бензонасоса посредством снятия с него электрического разъема. Затем клемму снова накидывают на АКБ и кратковременно крутят двигатель стартером. Через небольшой промежуток времени остатки топлива выйдут из системы. На некоторых автомобилях мотор может даже завестись, а потом заглохнуть.
Итак, давление топлива упало, теперь приступаем к снятию бензонасоса. Помните, клемма на аккумуляторе во время проведения работ должна быть обязательно отключена! Первым с насоса снимается фишка (электрический разъем), если это не было сделано ранее. Затем необходимо обратить внимание на топливные магистрали (1 топливоподающая трубка и 1 обратная магистраль для возврата топлива в бензобак). На указанных трубках следует ослабить затяжку хомутов и зажимов (при наличии), которыми обычно крепятся к магистралям участки электропроводки для подачи питания на насос.
Как снять трубку с бензонасоса
Теперь нужно снимать с бензонасоса сами магистрали. Чтобы разобраться, как снять шланг с бензонасоса или отсоединить магистраль, нужно точно определить способ крепления к выводам насоса. Зачастую штатное крепление топливоподающей магистрали реализовано в виде гайки (штуцера), которую нужно открутить рожковым ключом. Так называемая обратка может крепиться хомутом.
Снятие бензонасоса и замена
После откручивания топливных магистралей понадобится или открутить прижимное кольцо бензонасоса специальным съемником, или воспользоваться трубчатым ключом для отворачивания гаек (что зависит от способа крепления бензонасоса на конкретной модели авто).
- Перед началом снятия стоит отметить, что на насосе и других элементах фиксации имеются специальные стрелки-указатели. Рекомендуем запомнить их положение, что облегчит последующую обратную сборку.
- Затем необходимо снять специальное уплотнительное кольцо. После снятия кольца можно доставать бензонасос из бака. Во время снятия следует соблюдать аккуратность, так как к корпусу бензонасоса могут быть прикреплены устройства для определения уровня топлива в бензобаке (датчик-поплавок).
- После снятия насоса на его посадочном месте может находиться уплотнитель из резины. Например, на автомобилях семейства ВАЗ этот уплотнитель зафиксирован на шпильках. Указанный уплотнитель также нужно снять, попросту потянув его вверх.
Рекомендуем также прочитать статью о том, как самому заменить сеточку бензонасоса. Из этой статьи вы узнаете о признаках неисправности, процедуре замены и целесообразности установки новой сетки бензонасоса.
Завершением процедуры замены топливного насоса является установка нового бензонасоса, а также замена всех резиновых уплотнителей, которые должны идти в комплекте или приобретаться отдельно.
Добавим, что во время монтажа следует:
- внимательно следить за тем, чтобы насос стоял правильно. Для этого на самом насосе, крышках и прижимных кольцах (зависимо от марки и модели авто) присутствуют специальные маркеры в виде стрелок. На некоторых машинах стрелки должны сойтись в линию, на других стрелка на бензонасосе должна указывать на заднюю часть автомобиля. Именно по этой причине выше рекомендовалось запомнить положение указанных стрелок перед снятием.
- также в процессе размещения насоса следует аккуратно обращаться с поплавком и другими решениями для определения уровня топлива в бензобаке. Часто при непрофессиональной установке такие элементы гнут или ломают, после чего возникает необходимость их замены.
Если сильно затянуть крепежи, они могут лопнуть. В том случае, если элементы фиксации бензонасоса окажутся недостаточно закрученными, тогда насос может болтаться в баке, что является недопустимым. После того, как насос установлен, остается прикрепить обратно топливные магистрали, подключить разъем питания насоса и клемму на АКБ. Так выглядит замена бензонасоса своими руками.
После замены бензонасоса не заводится машина
Распространенным явлением после замены топливного насоса является то, что автомобиль не заводится. Начнем с того, что сразу машина и не должна завестись, так как насосу необходимо сначала накачать давление в системе, которое ранее было стравлено.
Для создания давления в топливной системе следует включить зажигание на несколько секунд (лампочки на приборной панели горят, но ключ не поворачивается в положение «старт»). После этого можно крутить мотор стартером 5-10 сек. Если попытка оказалась неудачной, следует подождать около 30 сек. и затем повторить процедуру.
Если же завести мотор не удается после многоразовых прокруток стартером, тогда это говорит о том, что:
- были допущены ошибки при сборке и подключении бензонасоса;
- новый бензонасос является неисправным;
- произошла плановая блокировка или сбой в охранной системе автомобиля;
В подобных ситуациях нужно определить характер поломки: механика или электрика. С питанием насоса разобраться проще всего, так как оно или есть, или его нет. Что касается автосигнализации или иммобилайзера, противоугонная система может блокировать запуск автомобиля посредством отключения питания бензонасоса. Также не следует забывать и тот момент, что топливный фильтр может попросту забиться. Во время залипания клапанов на насосе устройство может гудеть и работать, но вхолостую.
При наличии подобных неполадок бензин не поступает в топливную рампу, двигатель не заводится. Для точного определения причины необходимо сначала убедиться в том, что в топливной рейке действительно нет бензина. Затем потребуется повторно снять и подключить бензонасос напрямую от аккумулятора или габаритов. Данный способ подключения бензонасоса напрямую является оптимальным для быстрой проверки топливного насоса своими руками в том случае, если бензонасос не качает.
Тема: Замена бензонасоса
Имеем первый Рекс, бензин 2,3, как видно в подписи.
Начало.
Бензонасос приказал долго жить, причем сделал это максимально комфортно для меня. Явных признаков приближающейся кончины я не замечал, а они были: за неделю до этого мотор плохо заводился по утрам, но только по утрам. В течение дня никаких проблем не было. Непосредственно перед:
19.30 машина завелась с третьей попытки.
19.31 заглошла через 50 метров, но мотор завелся сразу и больше не глох.
Приехал домой, загнал авто во двор.
22.00 машина не завелась даже с 10 попытки. Все, приехали. Удачно, что дело было в пятницу и два выходных можно свободно заниматься ремонтом.
Диагностика.
Естественно, она была — сначала проверка свечей (аккурат за неделю поставил новые, мало ли что?), затем просто плеснул бензина на дроссельную заслонку и мотор схватился мгновенно. Вывод — нет бензина.
Залез под машину, проверил злополучную клемму на баке — нет, не она. Затем лампочкой (никак не разживусь мультиметром) прозвонил штекер бензонасоса: при включении зажигания лампа горела секунду, при работе стартера — постоянно. Т.е. сигнал приходит отличный. Но при этом моторчик насоса признаков жизни не подавал:
"Вот оно чё, Михалыч!" или: "Эх, говорила мама, не надо ездить до сухого бака!" (а ездил!)
Снятие насоса оказалось несложной операцией. Фото не делал, т.к. все элементарно — откидываем заднее сиденье, откручиваем 4 самореза, на коих держится лючок и перед нами бак, вид сверху. Ключом на 8 отворачиваем гайки крышки бензонасоса (10 или 12 не помню) и вынимаем целиком насос с поплавком. "Все для людей" — хочется сказать в благодарность конструкторам СЙ. Шланги крепятся на пластиковых защелках, выглядит хлипко, но держит крепко! Моторчик насоса висит на кронштейне (один болтик под крестовую отвертку). Выглядит так:
Никаких стаканов я не обнаружил. Наверное, они лишние в моей модификации. Кстати, осмотрел нутро бака — девственно чисто, ни осадка, ни пылинки, что порадовало.
Зайдя в Инет, выяснил, что оригинал стоит нормальных денег и поставляется только в сборе. Не подходит. Из замен нарисовался вариант с газелевским насосом. Субботним утром в ближайшем магазине "ГАЗ, детали машин" приобретен насос VDO за 1300 рублей. По информации продавца, он идет в т.ч. на крайслеровские движки. Из жадности не взял такой же БОШ за 2000 руб.
Вот упаковка:
Вид на контакты:
Как видим, все одинаково. На нашем моторе написано Хундай, бензин (в переводе).:
Внутри сетки-фильтра находится каркас, держащий сетку. И оный каркас за 160 тыс. км. пробега протер дыры в самой сетке. Вот они, эти коварные типы гражданской наружности:
На замену прохудившейся сетке куплена ВАЗ за 20 руб. Но — не подошла из-за короткого "горлышка", как я не пытался приладить сеточку на насос. В итоге решено было починить старую — просто запаять дырку, благо виновный каркас послужил припоем. Получилось примерно так (черновой вариант):
Габариты насосов одинаковы.
Сборка:
Бензонасос помирает? Только не берите дорогой на замену!
Выбранные для экспертизы электробензонасосы — самые массовые на нашем рынке. По присоединительным размерам и характеристикам они подходят не только Ладам, но и многим иномаркам — моделям Ford, Opel, Mitsubishi, Mazda, Nissan. Соответственно и предлагаемый покупателю ассортимент настолько богат, что сделать правильный выбор непросто. Но наша экспертиза должна расставить всё по полочкам.
Мы скупили практически всё, что предлагается в оффлайновых магазинах и интернете. В итоге перед нами восемь однотипных изделий, продаваемых как запчасти для Лады или как иномарочные детали, которые подходят и на Лады. Напоминаем, что полученные нами результаты относятся к конкретной выборке бензонасосов и не позволяют судить о продукции той или иной фирмы в целом.
Что проверяли?
Основные рабочие параметры электробензонасоса — производительность и давление. Давление мы проверили как при «нормальном» напряжении 13,5 В, так и при запредельно низком 6,0 В, сымитировав ситуацию с севшим аккумулятором. Ведь обидно раскрутить из последних сил коленвал и при этом не пустить мотор из-за отсутствия давления в топливной рампе.
Замерили токи потребления электродвигателем как при максимальном давлении в магистрали, так и при постоянном (поддерживаемом регулятором) в 3,9 бар. Оценили потребляемую мощность. Определили часовую производительность насосов и напряжение, при котором начинает открываться регулятор давления.
Под занавес испытаний погоняли насос «на сухую» — чтобы проверить правдоподобность известной страшилки про опасность работы в таких режимах. Один из насосов даже принудительно затормозили механически, чтобы оценить, как долго он продержится в режиме «кипятильника». Питание бензонасосов обеспечивал лабораторный стабилизированный источник Mastech HY3030E. Рабочей жидкостью стал бензин АИ‑95. Давление измеряли поверенным образцовым манометром Intercomp.
Высокая цена бензонасоса не должна вводить в заблуждение: он продавался в сборе с топливным модулем. Насос мы испытывали отдельно, и он оказался твердым середнячком: занял четвертое место по производительности, а по напряжению начала открытия регулятора стал третьим.
Что получилось?
Разброс по производительности составил от 67,1 до 146,7 л/ч — больше чем вдвое!
Cамая низкая производительность оказалась у дорогого насоса за 3250 рублей. Напомним, что самый дешевый мы купили всего за 900 рублей.
Подробности — в итоговой таблице.
Из всех полученных результатов мы считаем основными напряжение начала открытия регулятора давления, а также КПД насоса — отношение производительности к потребляемой мощности. Эти величины мы пересчитали в оценки по пятибалльной шкале: больше — лучше. Их среднее арифметическое позволяет судить о техническом совершенстве насоса.
Лучшими оказались итальянский ERA Fuel pump и китайский Kortex KPF. Любопытно, что оба продавались как «иномарочные»: первый — для Mitsubishi, второй — для Мазды.
А вот худшим по всем показателям стал… Bosch.
Реальные характеристики проверенных насосов не пропорциональны ценникам , поэтому в завершение мы подсчитали соотношение цена/качество, также приведя его к пятибалльной системе оценок.
Что удивительно, в лидерах оказался вовсе не откровенно дешевенький насос, а… всё тот же итальянский ЕRA. Абсолютная победа!
Когда менять бензонасос?
Поводом для замены бензонасоса, помимо его полного отказа, обычно является изменившееся поведение автомобиля. Перечислим наиболее характерные признаки «помирания» насоса:
- частичная потеря мощности;
- неадекватная реакция на «газ»; на минимальных оборотах холостого хода;
- изменение тональности работы мотора;
- шум в топливном баке;
- неуверенный пуск двигателя.
Во всех этих случаях виноват, как правило, механический износ деталей электробензонасоса или подгорание его контактов. Иногда просто загрязняется топливный фильтр на входе. Его можно промыть, а лучше приобрести новый и заменить.
НАШ КОММЕНТАРИЙ
Давление, развиваемое насосом при закрытой магистрали, говорит о совершенстве его конструкции. Чем выше давление, тем лучше бензонасос. Насос проектируется с технологическим запасом, обеспечивающим его бесперебойную работу вне зависимости от колебаний напряжения питания, температуры и параметров бензина.
Регулятор давления поддерживает давление топлива в системе питания на безопасном уровне, на который рассчитаны все элементы — шланги, трубки, форсунки. Без него насос, работающий с технологическим запасом, превысит допустимое давление, что может привести к отказу системы.
Напряжение открытия регулятора давления (3,9 бар) говорит о пороге, с которого начинается нормальная работа системы питания. Чем оно ниже, тем лучше.
Параметры, снятые при напряжении питания 6 В, говорят о возможности электробензонасоса обеспечить пуск двигателя при запредельно просевшей батарее. Чем выше давление, тем лучше распыл топлива на выходе из форсунки.
Тагер бензонасос тагаз где находится
Имеем первый Рекс, бензин 2,3, как видно в подписи.
Начало.
Бензонасос приказал долго жить, причем сделал это максимально комфортно для меня. Явных признаков приближающейся кончины я не замечал, а они были: за неделю до этого мотор плохо заводился по утрам, но только по утрам. В течение дня никаких проблем не было. Непосредственно перед:
19.30 машина завелась с третьей попытки.
19.31 заглошла через 50 метров, но мотор завелся сразу и больше не глох.
Приехал домой, загнал авто во двор.
22.00 машина не завелась даже с 10 попытки. Все, приехали. Удачно, что дело было в пятницу и два выходных можно свободно заниматься ремонтом.
Диагностика.
Естественно, она была — сначала проверка свечей (аккурат за неделю поставил новые, мало ли что?), затем просто плеснул бензина на дроссельную заслонку и мотор схватился мгновенно. Вывод — нет бензина.
Залез под машину, проверил злополучную клемму на баке — нет, не она. Затем лампочкой (никак не разживусь мультиметром) прозвонил штекер бензонасоса: при включении зажигания лампа горела секунду, при работе стартера — постоянно. Т.е. сигнал приходит отличный. Но при этом моторчик насоса признаков жизни не подавал:
«Вот оно чё, Михалыч!» или: «Эх, говорила мама, не надо ездить до сухого бака!» (а ездил!)
Снятие насоса оказалось несложной операцией. Фото не делал, т.к. все элементарно — откидываем заднее сиденье, откручиваем 4 самореза, на коих держится лючок и перед нами бак, вид сверху. Ключом на 8 отворачиваем гайки крышки бензонасоса (10 или 12 не помню) и вынимаем целиком насос с поплавком. «Все для людей» — хочется сказать в благодарность конструкторам СЙ. Шланги крепятся на пластиковых защелках, выглядит хлипко, но держит крепко! Моторчик насоса висит на кронштейне (один болтик под крестовую отвертку). Выглядит так:
Никаких стаканов я не обнаружил. Наверное, они лишние в моей модификации. Кстати, осмотрел нутро бака — девственно чисто, ни осадка, ни пылинки, что порадовало.
Зайдя в Инет, выяснил, что оригинал стоит нормальных денег и поставляется только в сборе. Не подходит. Из замен нарисовался вариант с газелевским насосом. Субботним утром в ближайшем магазине «ГАЗ, детали машин» приобретен насос VDO за 1300 рублей. По информации продавца, он идет в т.ч. на крайслеровские движки. Из жадности не взял такой же БОШ за 2000 руб.
Вот упаковка:
Вид на контакты:
Как видим, все одинаково. На нашем моторе написано Хундай, бензин (в переводе).:
Внутри сетки-фильтра находится каркас, держащий сетку. И оный каркас за 160 тыс. км. пробега протер дыры в самой сетке. Вот они, эти коварные типы гражданской наружности:
На замену прохудившейся сетке куплена ВАЗ за 20 руб. Но — не подошла из-за короткого «горлышка», как я не пытался приладить сеточку на насос. В итоге решено было починить старую — просто запаять дырку, благо виновный каркас послужил припоем. Получилось примерно так (черновой вариант):
Габариты насосов одинаковы.
У меня clk 2001 restailing при нажатии на кнопку ESP нет никакой реакции. И лягушка может помочь? Но я не как пойму причем тут лягушка? Мне приятель сказал на тагере и без бензонасоса много чего чинить )
Друг, клавиша на акпп W это зимний и стандартный (летний) режим. На режиме W движение авто со 2-й передачи, на S с 1-ой.
О бензонасосе куча инфы в инете. Женя, поделись соображениями, пожалуйста. В пути странно повела себя АКПП 722.6, при ускорении появилась небольшая вибрация и проскальзования*. При замере щупом было обнаружено, что повысился уровень масла при горячем замере, откачал аж 0.5л, оно подгоревшее, но наличие (деминерализированн ой) воды с радиатора не было видно. Вопрос. Это все-же охлаждайка* с радиатора попала после фрагментального мороза в -7*С или возможна другая как-либо причина? Жижу с АКПП пока еще не сливал и не промывал ее, жду расходники к обслуживанию.
Скажите пожалуйста, где находится эта ‘Лягушка’ и какую функцию она вообще выполняет? И если возможно покажите фото этой лягушки! Спасибо. Проблемы с бензонасосом не так и страшны Ж))
У меняW202 рестайл. Не работает ABS. Диагностика показала, датчик частоты вращения на заднем редукторе. От этого может не работать ABS? У меня и без бензонасоса на tagaz полно чем заниматься >)
У меня ASR загорается временами — то в жару, то в мороз. Или когда при езде по городу поддавливаешь на газ. А при езде в натяг или накат редко горит. Или в Управлении работы двигателя немного тронешь блок ASR тоже перестает загораться лампочка. Что делать? Может лягушка тоже барахлит?
Неплохо, если более обстоятельно по бензонасосу показал бы ) А разве ASR работает когда горит треугольник? Вроде бы в этот момент он как раз отключен.
Здравствуйте.Я тож столько же проездил с этой проблемой.поменял сегодня лягушку.задний свет тормоза также не горит,но на панели когда завожу машину тухнут все ошибки.но стоит нажать на тормоз чтоб переключить передачу,ошибка АБС ЕТС заново загораются,круиз также не работает.глушу машину и снова завожу,все также ошибки гаснут до нажатия на тормоз.
Замену топливного фильтра на автомобиле ТагАЗ Tager с двигателем 2.3 л необходимо производить каждые 30 000 км. Более частая замена фильтра не несет за собой никакой выгоды — кроме случаев неудачных заправок топливом с большим количеством мусора и смолы.
Необходимый инструмент: ключи для снятия защиты раздаточной коробки (при ее наличии), ключи S10, S17 и S19, любая емкость для слива остатков бензина.
Очищаем места присоединения магистралей к фильтру от грязи.
Удерживая ключом S19 фильтр от проворота, ключом S17 откручиваем гайки крепления магистралей к фильтру (в этот момент произойдет небольшой выброс бензина — берегите глаза). Ключом S10 откручиваем крепление фильтра к кузову.
Запоминаем направление установки фильтра (как правило, указано либо на боковине фильтра, либо на одном из торцов надписью OUT). Снимаем фильтр и откладываем его в сторону (будьте аккуратны, в нем тоже есть бензин и он будет оттуда вытекать). Устанавливаем на его место новый фильтр, руками прикручиваем гайки крепления магистралей. Затягиваем болт хомута крепления фильтра к кузову. С помощью ключей S17 и S19 окончательно затягиваем крепление магистралей к фильтру.
Протираем насухо места подключения магистралей к фильтру и заводим автомобиль (время первого запуска после замены будет увеличено, т.к. бензин из линии питания слит, поэтому лучше, чтобы аккумулятор автомобиля был хорошо заряжен). Проверяем отсутствие течей в месте присоединения магистралей. Устанавливаем на место защиту раздаточной коробки (если снималась).
Топливный насос тагаз роад партнер
ТагАЗ ROAD PARTNER 3.2 5дв. внедорожник, 220 л.с, 4АКПП, 2008 г.в. — топливный насос не качает бензин
Неисправности топливного насоса (не качает бензин)
Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.
Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:
плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;
С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.
Признаки неисправностей бензонасоса
Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:
автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;
Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.
Не качает бензонасос: причины и диагностика
Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.
Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.
Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:
неисправность регулятора давления топлива в рампе;
поломку бензонасоса или заметное снижение его производительности по причине износа;
сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);
Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.
Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.
Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.
Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом
звук работы насоса можно попросту не услышать.
Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:
Читайте также: Установка топливного насоса волга
выход из строя предохранителя бензонасоса;
поломка реле бензонасоса;
проблемы с «массой» бензонасоса;
неисправность электромоторчика бензонасоса;
окисление или залом контактов и клемм бензонасоса;
неисправен сам бензонасос;
На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.
Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.
Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.
Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.
Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.
Чтобы поверить мотор бензонасоса, понадобится закрепить провода контрольной лампы на зачищенную и исправную клемму электромотора, после чего следует включить зажигание. Загорание лампочки укажет на то, что моторчик бензонасоса не работает.
Контакт массы топливного насоса
На проблемы с массой бензонасоса может указывать датчик уровня топлива, который работает некорректно. Масса может быть плохо закреплена, бензонасос в этом случае не качает топливо. Провод массы обычно находится под приборной панелью и идет по салону. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.
Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.
В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.
Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.
Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).
Другие причины неисправностей бензонасоса
Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.
Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.
Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.
Технические характеристики ТагАЗ ROAD PARTNER 3.2 в кузове 5 дв. внедорожник с двигателем 220 л.с, 4АКПП выпускающихся c 2008 г.
Источник статьи: http://zinref.ru/000_uchebniki/05303_transport_5/007_topliv_nasos_ne_kachaet_Ssang_Yong/430.htm
Читайте также: Какую функцию выполняет насос для бассейна
ТагАЗ ROAD PARTNER 2.3 5дв. внедорожник, 150 л.с, 5МКПП, 2008 г.в. — топливный насос не качает бензин
Неисправности топливного насоса (не качает бензин)
Одним из важнейших элементов системы питания инжекторного бензинового двигателя является электрический бензонасос, который находится в топливном баке автомобиля. Топливный насос накачивает горючее в систему из бензобака, создавая определенное давление.
Специалисты по ремонту автомобилей выделяют следующие распространенные проблемы топливной системы, которые связаны с топливным насосом:
плохо качает бензонасос и не создает нужного давления;
бензонасос не качает при включении зажигания;
С учетом того, что топливный насос является электромеханическим устройством, самые популярные неисправности бензонасоса связаны как с механической, так и с электрической частью. Далее мы рассмотрим, какие признаки указывают на поломку бензонасоса и почему перестает качать бензонасос частично или полностью.
Признаки неисправностей бензонасоса
Основными симптомами выхода из строя бензонасоса, а также сбоев в его работе, являются:
автомобиль заводится с трудом, двигатель работает неустойчиво, наблюдаются провалы, рывки при нажатии на педаль газа и т.д.;
насос не качает после включения зажигания, не крутит стартер и не качает бензонасос, двигатель не запускается;
Также отмечены случаи, когда перестает качать бензонасос прямо в движении. Двигатель в подобной ситуации начинает работать со сбоями и глохнет сразу после того, как израсходуются остатки бензина в топливной магистрали. Проблема может возникать как регулярно, так и периодически.
Не качает бензонасос: причины и диагностика
Начнем с того, что если бензобак заполнен, аккумулятор заряжен, свечи зажигания сухие и на них есть искра, стартер нормально крутит двигатель, но схватывания мотора при этом не происходит, тогда следует обратить внимание на бензонасос. Частой проблемой является то, что не идет питание на бензонасос после включения зажигания. Похожим образом неисправность проявляется и в движении, когда пропало питание на бензонасос и мотор неожиданно глохнет.
Не менее важным моментом является и то, сколько качает бензонасос. Другими словами, насос может гудеть и жужжать (питание подается), но не создавать нужного давления в топливной магистрали. Давление в топливной системе с рабочим бензонасосом должно быть более 3 бар (что зависит от конкретной модели авто). Указанное давление аккумулируется в топливной рампе и имеет показатель от 300 кПа и выше.
Для проверки необходимо померить манометром давление в топливной рейке с учетом показателей, которые являются нормой для конкретной модели автомобиля. На примере инжекторных давление при включении зажигания 3 атмосферы, на холостых показатель составляет 2.5 атмосферы, при нажатии на газ 2.5- 3 атмосферы. Данный способ поможет точно определить:
неисправность регулятора давления топлива в рампе;
поломку бензонасоса или заметное снижение его производительности по причине износа;
сильное загрязнение фильтров (топливный фильтр и/или сетка бензонасоса);
Во втором случае при нажатии на газ давление не растет, в последнем случае стрелка манометра поднимается, но очень медленно или рывками.
Снижение показателя давления ниже нормы приведет к тому, что мотор может не запускаться или заводиться с трудом, троить, дергаться, работать неустойчиво и с провалами. Если это происходит по вине насоса, а не топливного фильтра, тогда высока вероятность того, что забилась сеточка грубой очистки бензонасоса. В этом случае нет необходимости менять сам бензонасос, так как будет достаточно заменить или даже почистить сеточку.
Если имеется подозрение, что нет напряжения на бензонасос, существует способ быстрой проверки. Достаточно повернуть ключ зажигания и прислушаться, так как в момент поворота ключа должен быть слышен легкий гул бензонасоса. Если такого жужжания не слышно, значит, нет питания на бензонасос, возникли проблемы с проводкой и т.д.
Добавим, что данный способ определения работы насоса по звуку подойдет не для всех автомобилей. На некоторых моделях (особенно класса «премиум») шумоизоляция находится на высоком уровне и бензонасос включается сразу после открытия водительской двери, а не во время поворота ключа в замке. В этом случае может показаться, что не срабатывает бензонасос при включении зажигания, при этом
звук работы насоса можно попросту не услышать.
Также в общем списке возможных причин, по которым не качает бензонасос, отмечены:
Читайте также: 4943083 насос гур аналог
выход из строя предохранителя бензонасоса;
поломка реле бензонасоса;
проблемы с «массой» бензонасоса;
неисправность электромоторчика бензонасоса;
окисление или залом контактов и клемм бензонасоса;
неисправен сам бензонасос;
На большинстве автомобилей проводка на бензонасос представляет собой три провода: «плюс», «минус», а также провод для показания количества топлива в бензобаке. Если бензонасос не качает, тогда причиной может быть отсутствие питания.
Чтобы проверить питание на бензонасос достаточно взять лампочку на 12 Вольт, подав на нее питание с внешнего разъема бензонасоса. После поворота зажигания контрольная лампа должна загораться. Если этого не происходит, значит, проблема во внешних цепях. Загорание лампы укажет на необходимость проверки внутренних контактов бензонасоса.
Для проверки внешней проводки следует поочередно осуществить подключение положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. Контакты нужно также подключать к реле бензонасоса. Если разместить минусовой контакт на массу, после чего включается зажигание и лампочка загорается, тогда это значит, что данный контакт неисправен. В том случае, если загорания лампочки не произошло, тогда очевидны проблемы с «плюсом». Если разместить контакт на реле и лампочка при этом загорается, вероятно произошло повреждение провода на отрезке, который соединяет реле и сам бензонасос.
Если проверка давления в топливной рампе и внешней проводки на бензонасос дает положительные результаты, тогда следует проверить моторчик бензонасоса. Указанный электромотор отвечает за циркуляцию бензина внутри топливного насоса.
Во время проверки нужно учитывать, что сами клеммы на бензонасосе имеют свойство окисляться, в результате чего питание не подается и насос не качает. В таком случае моторчик рабочий, но клеммы нужно зачистить или перепаять.
Чтобы поверить мотор бензонасоса, понадобится закрепить провода контрольной лампы на зачищенную и исправную клемму электромотора, после чего следует включить зажигание. Загорание лампочки укажет на то, что моторчик бензонасоса не работает.
Контакт массы топливного насоса
На проблемы с массой бензонасоса может указывать датчик уровня топлива, который работает некорректно. Масса может быть плохо закреплена, бензонасос в этом случае не качает топливо. Провод массы обычно находится под приборной панелью и идет по салону. Необходимо найти указанный провод, проверить и зачистить все контакты, затем надежно закрепить массу на бензонасосе.
Реле бензонасоса зачастую крепится рядом с массой бензонасоса, то есть под приборной панелью. Нормально работающее реле после включения зажигания за пару секунд позволяет насосу создать давление в системе и сразу же отключается.
В момент поворота ключа зажигания водитель слышит характерный щелчок (реле включилось), затем аналогичный щелчок укажет на отключение реле бензонасоса. Если таких щелчков не слышно, это указывает на неисправность реле или его контактов. Оптимальным решением будет заменить реле бензонасоса на новое или заведомо исправное устройство. Добавим, что стоимость запчасти вполне доступная.
Во время диагностики обязательно следует проверить предохранитель бензонасоса. Указанный предохранитель на 15 А обычно располагается в блоке предохранителей в подкапотном пространстве и имеет маркировку FUEL PUMP, что в переводе и означает топливный насос.
Предохранитель бензонасоса нужно вытащить и осмотреть его контакт. Целостность контакта будет говорить о том, что устройство в норме. Поврежденный контакт укажет на то, что предохранитель бензонасоса перегорел. В этом случае нужно поставить новый предохранитель, который имеет очень невысокую стоимость (как и в ситуации с реле бензонасоса).
Другие причины неисправностей бензонасоса
Достаточно часто непрофессиональная установка дополнительного электрооборудования или охранных противоугонных систем приводит к тому, что питание на бензонасос пропадает по причине перепутанных контактов или других ошибок подключения.
Также не следует исключать и возможность того, что в автосигнализации или охранном комплексе произошел сбой, после чего происходит блокировка питания бензонасоса. Другими словами, сигнализация блокирует запуск двигателя.
Напоследок добавим, что бензонасос в бензобаке погружается в бензин, в котором активно охлаждается. Привычка ездить с пустым баком может быстро вывести электромотор бензонасоса из строя, так как происходит его подгорание.
Технические характеристики ТагАЗ ROAD PARTNER 2.3 в кузове 5 дв. внедорожник с двигателем 150 л.с, 5МКПП выпускающихся c 2008 г.
