FAQ «Sportage»-1: датчик коленвала (16-клап): замена.

Если у нас машина с МКПП (без трубки щупа), то можно попробовать подобраться к датчику из моторного отсека, не снимая переднее колесо.

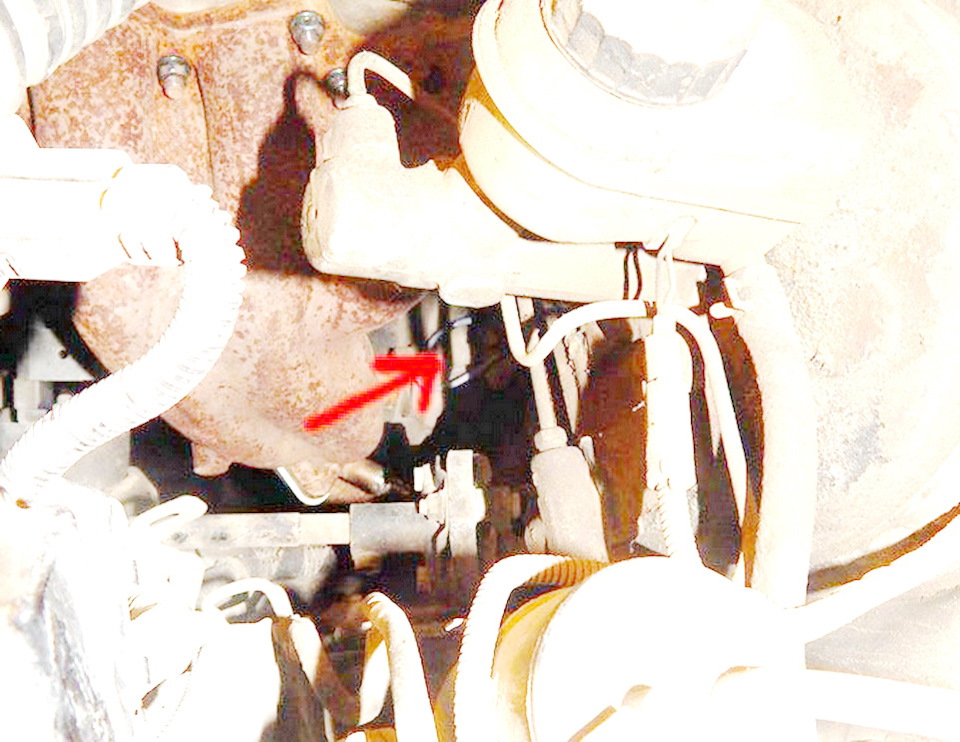

Место, где находится датчик. Вид из моторного отсека в машине с МКПП.

Если же доступ к датчику преграждает трубка щупа АКПП, то придётся изрядно потрудиться.

Щуп АКПП.

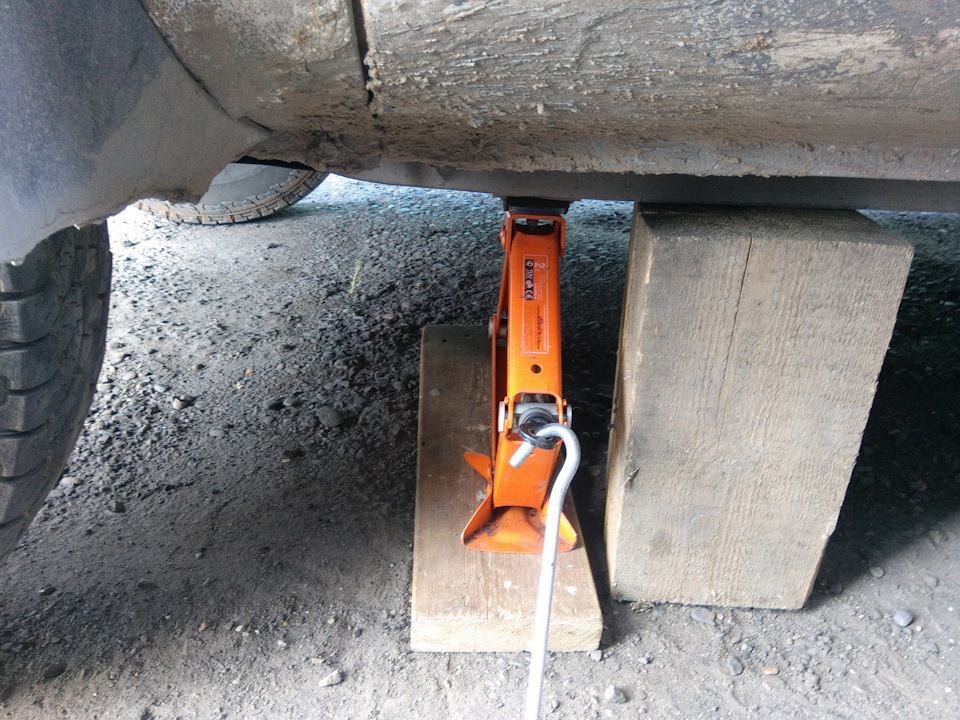

1. Снимаем переднее левое колесо.

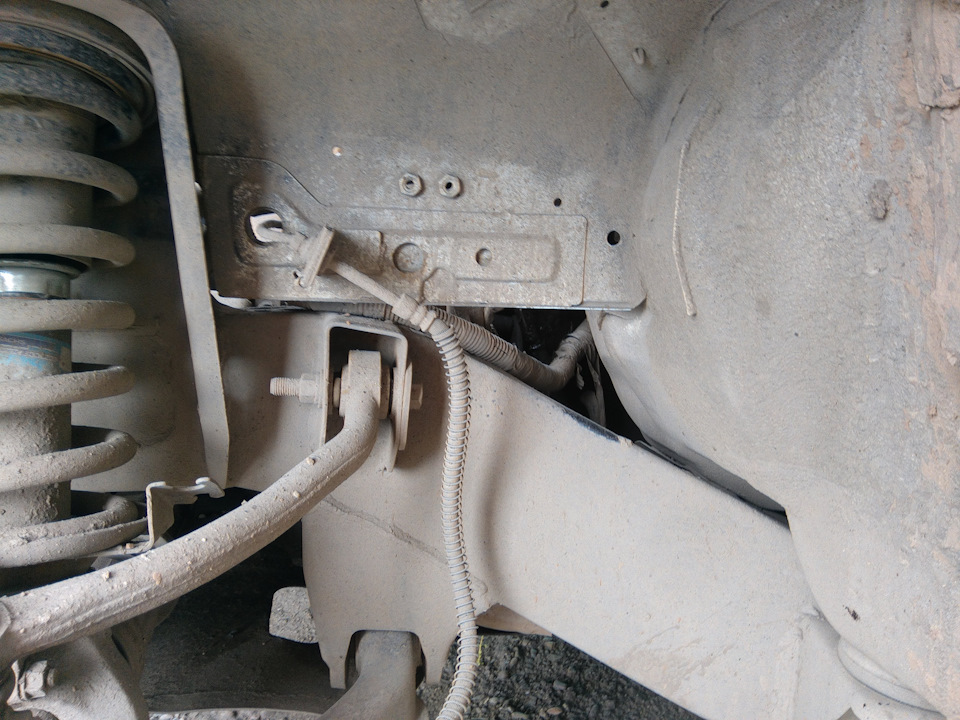

Смотрим и понимаем, что даже без колеса доступ совсем плохой.
В машинах с АКПП мы можем только нащупать датчик, при этом не видя его.

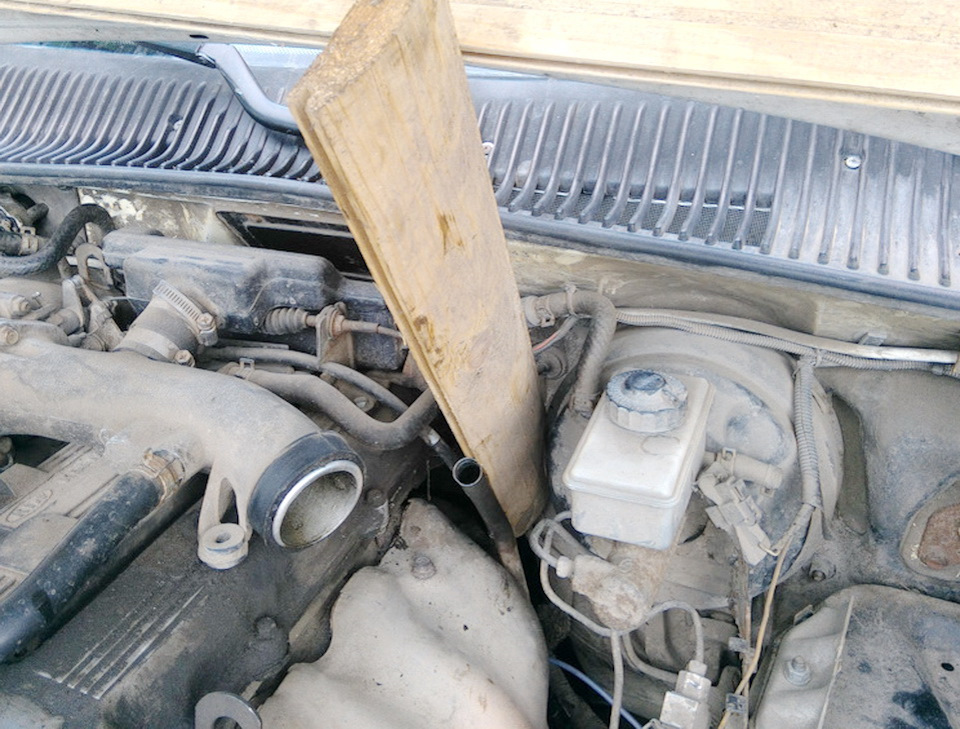

2. На машине с АКПП можно попробовать отвести щуп в сторону, например, доской.

3. Откручиваем один болтик на 10.

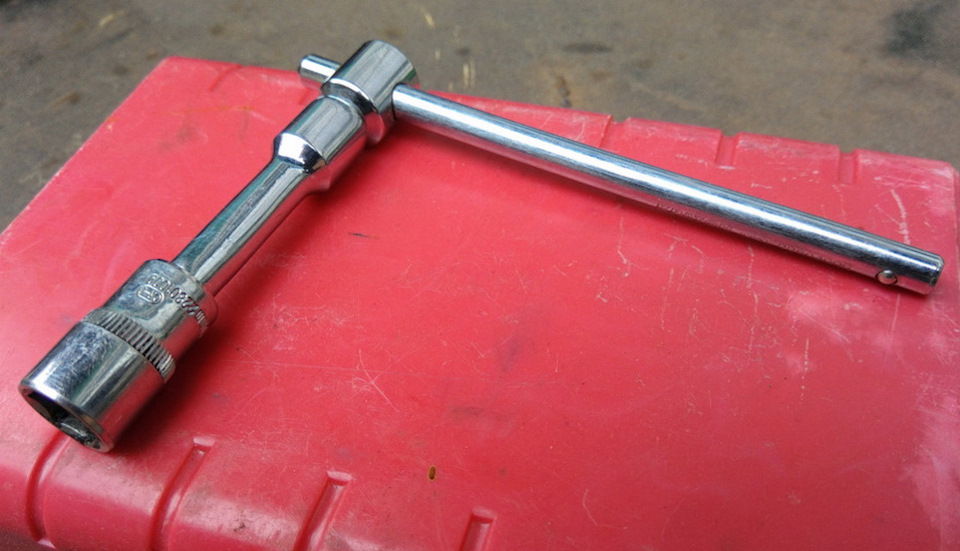

Поможет в этом деле какой-нибудь замысловатый ключ.

4. Отсоединяем разъём.

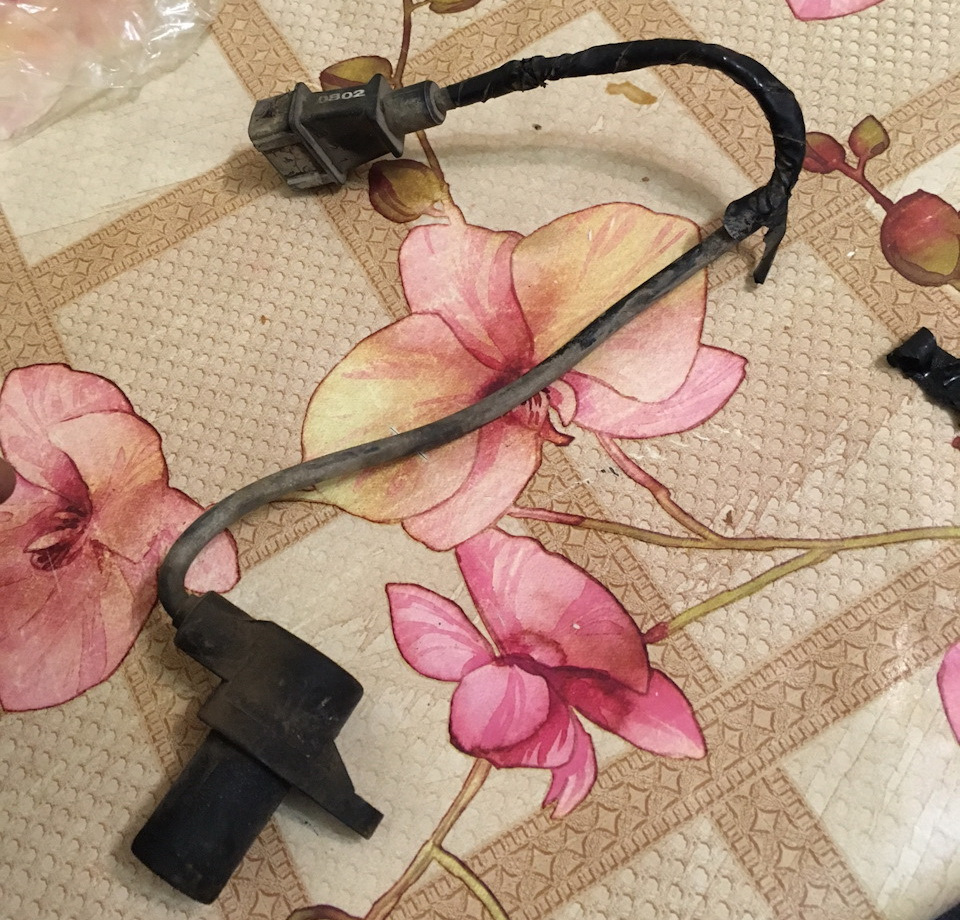

5. Снимаем датчик.

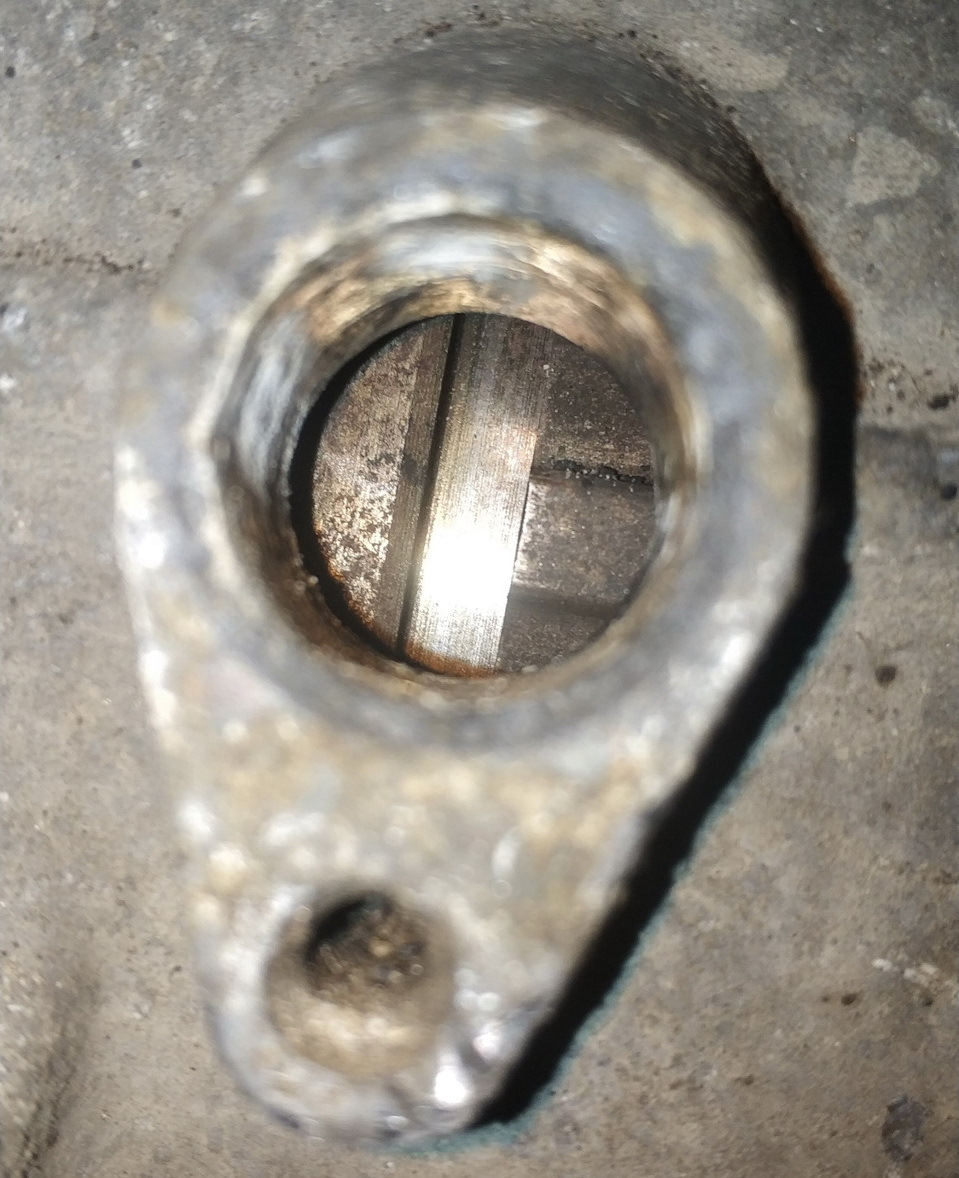

Посадочное место.

6. Новый датчик обязательно проверяем, особенно, если это заменитель от "Волги".
7. Ставим датчик на место.

ДАТЧИК КОЛЕНВАЛА КИА СПОРТЕЙДЖ 1

Датчик коленвала является очень важной деталью любого автомобиля. Для KIA Sportage 1 этот датчик отвечает за определение текущих оборотов, скорости вращения коленвала и распределения топлива.

При возникновении проблем с датчиком коленвала KIA Sportage 1 могут появиться различные неисправности, такие как сбои в работе двигателя, частые остановки на ходу, снижение мощности и нестабильность хода. Если вы заметили подобные симптомы, то в первую очередь стоит проверить датчик коленвала.

Замена датчика коленвала на KIA Sportage 1 может быть довольно сложной и требовательной процедурой. Для замены необходимо снять крышку распредвала и снять верхний колесный датчик, т.к. датчик коленвала именно там находится. Для проведения таких работ мы рекомендуем обратиться к специалистам KIA или к доверенному сервису, чтобы избежать возможных ошибок.

В случае замены датчика коленвала рекомендуется также заменить масло и фильтр топлива, а также провести тест на диагностическом оборудовании KIA Sportage 1 для проверки работоспособности нового датчика.

Хорошим решением для предотвращения проблем с датчиком коленвала на KIA Sportage 1 является регулярное техническое обслуживание автомобиля и проверка всех систем и деталей на доскональном уровне.

Глохнет автомобиль? Замена датчика коленвала. Hyundai/KIA

Киа спортейдж, 2012 года, где стоит датчик коленвала.

KIA Sportage 1 2003г. 2.0L 16V

Как самому проверить датчик коленвала? Способы проверки датчика коленвала (ДПКВ)

Датчик положения коленвала киа спортейдж 1 где находится фото

Kia Sportage | Проверка состояния и замена датчика положения коленчатого вала (СКР)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

Выполнение описанной ниже процедуры может привести к занесению в память OBD неисправности, который будет высвечен контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего восстановительного ремонта не забудьте очистить память системы (см. Раздел Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

Рассоедините разъем электропроводки датчика и подключите омметр к контактным клеммам. При температуре 20 С требуемое сопротивление составляет 470 ÷ 570 Ом. Неисправный датчик подлежит замене. Если результат измерения соответствует номинальным требованиям, обратитесь к схемам электрических соединений (см. Главу Бортовое электрооборудование) и проверьте исправность состояния электропроводки на участке цепи между датчиком и РСМ. Удостоверьтесь в отсутствии признаков нарушения качества заземления черного провода жгута электропроводки датчика. Если никаких нарушений выявить не удается, автомобиль следует отогнать на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта.

1. Отсоедините от датчика электропроводку. Включите зажигание. удостоверьтесь в наличии напряжения батареи на клемме красного провода разъема со стороны жгута. Если напряжение отсутствует, проверьте состояние электропроводки на участке цепи между реле ECCS и батареей (не забудьте в первую очередь проверить состояние предохранителей). Проверьте исправность состояния реле ECCS и электропроводки, идущей от него датчику (см. схемы электрических соединений в конце Главы Бортовое электрооборудование). Удостоверьтесь в наличии напряжения амплитудой в 5.0 В на клемме белого провода. Если напряжение отсутствует, проверьте состояние цепи на участке между РСМ и датчиком. При исправной цепи отгоните автомобиль на станцию техобслуживания для проведения диагностики состояния РСМ и выполнения соответствующего восстановительного ремонта. Удостоверьтесь также в отсутствии признаков нарушения качества заземления черного провода жгута. 2. Снимите датчик. Выключите зажигание и подсоедините к датчику его электропроводку. Подключите положительный щуп вольтметра к клемме черного провода с обратной стороны разъема (подробнее см Главу Бортовое электрооборудование). Отрицательный щуп заземлите на массу. Включите зажигание. На мгновение прикоснитесь к носику датчика металлическим объектом (типа отвертки). В момент контакта вольтметр должен зарегистрировать показание 5.0 В. При отведении металла амплитуда сигнала должна быстро падать до нуля. Неисправный датчик подлежит замене. Замечание: В редких случаях причиной введения кода неисправности может оказаться нарушение целостности зубчатого венца маховика/приводного диска.

1. Отсоедините от датчика электропроводку. 2. Выверните крепежный болт и снимите датчик. Установка производится в обратном порядке.

Снятие и установка датчика положения коленчатого вала (CKP) Kia Sportage

1. Руководства по ремонту
2. Руководство по ремонту Киа Спортейдж 1999-2002 г.в.
3. Снятие и установка датчика положения коленчатого вала (CKP)

Снятие и установка датчика положения коленчатого вала (CKP)

1. Датчик CKP закреплен в задней части силового агрегата на крышке трансмиссии (см. иллюстрацию и иллюстрациюСхема функционирования системы управления двигателем на бензиновых моделях (на примере моделей, оборудованных передним каталитическим преобразователем)).
2. Отсоедините отрицательный провод от батареи.
3. Вывесьте автомобиль над землей.

↓ Комментарии ↓

1. Органы управления и приемы эксплуатации 1. Доступ, защита 1.0 Органы управления и приемы эксплуатации 1.1 Первые 1500 км 1.3. Элементы системы безопасности 1.4. Оборудование автомобиля, расположение приборов и органов управления 1.5. Устройства обеспечения комфорта 1.6. Приёмы эксплуатации и вспомогательные системы

2. Текущий уход и обслуживание 2. Проверка состояния шин и давления их накачки, ротация колес 2.0 Текущий уход и обслуживание 2.1 Общая информация 2.2 Общие сведения о настройках и регулировках 2.3 График текущего обслуживания 2.4 Проверки уровней рабочих жидкостей 2.6 Замена двигательного масла и масляного фильтра 2.7 Замена трансмиссионного масла РКПП 2.8 Замена смазок раздаточной коробки и дифференциалов 2.9 Смазывание замков и петель 2.10 Проверка состояния пыльников приводных валов 2.11 Смазывание универсальных шарниров карданныхвалов 2.12 Проверка компонентов тормозной системы 2.13 Проверка функционирования системы охлаждения и морозоустойчивости охлаждающей жидкости, замена жидкости 2.14 Замена фильтрующего элемента воздухоочистителя 2.15 Замена свечей зажигания 2.16 Замена свечей накаливания 2.17 Проверка состояния и усилия натяжения ремней привода вспомогательных агрегатов 2.18 Проверка состояния и надежности крепления компонентов шасси, подвески и рулевого привода 2.19 Проверка состояния компонентов системы выпуска отработавших газов 2.20 Проверка состояния и замена шлангов двигательного отсека, локализация утечек 2.21 Проверка системы питания, замена топливного фильтра 2.22 Проверка оборотов холостого хода 2.23 Замена ATF 2.24 Проверка исправности функционирования клапана PCV (бензиновые модели) 2.25 Проверка состояния и замена ремня привода ГРМ 2.26 Проверка системы кондиционирования воздуха 2.27 Проверка состояния и замена щеток стеклоочистителей* 2.28 Проверка состояния батареи, уход за ней и зарядка*

3. Двигатель 3.0 Двигатель 3.1. Проверка компрессионного давления, оценка состояния цилиндров 3.2. Бензиновые модели 3.3. Дизельные модели

4. Системы охлаждения, отопления, вентиляции и кондиционирования воздуха 4.0 Системы охлаждения, отопления, вентиляции и кондиционирования воздуха 4.1 Общая информация 4.2. Система охлаждения двигателя 4.3. Системы вентиляции, отопления и кондиционирования воздуха

5. Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов 5.0 Системы питания, управления двигателем/снижения токсичности отработавших газов и выпуска отработавших газов 5.1 Меры безопасности и общие правила, принятые при обслуживании компонентов топливных трактов двигателей внутреннего сгорания 5.2. Система питания бензиновых двигателей 5.3. Система питания дизельных двигателей 5.4. Системы управления двигателем и снижения токсичности отработавших газов 5.5. Система выпуска отработавших газов

6. Системы электрооборудования двигателя 6.0 Системы электрооборудования двигателя 6.1. Система зажигания бензинового двигателя 6.2. Система облегчения холодного запуска дизельного двигателя 6.3. Система заряда и запуска

7. Пятиступенчатая ручная коробка переключения передач 7.0 Пятиступенчатая ручная коробка переключения передач 7.1 Общая информация 7.2 Снятие и установка рычага переключения РКПП 7.3 Снятие и установка РКПП

8. Автоматическая трансмиссия 8.0 Автоматическая трансмиссия 8.1 Общая информация 8.2 Поиск неисправностей — общая информация 8.3 Считывание кодов DTC, очистка памяти процессора 8.4 Проверки и регулировки компонентов системы управления АТ 8.5 Проверки и регулировки механико-гидравлической части 8.6 Проверка и регулировка приводного троса АТ 8.7 Снятие и установка рычага селектора АТ 8.8 Снятие и установка АТ

9. Трансмиссионная линия 9.0 Трансмиссионная линия 9.1 Общая информация 9.2. Сцепление 9.3. Раздаточная коробка 9.4. Карданные валы 9.5. Мосты

10. Тормозная система 10.0 Тормозная система 10.1 Общая информация и меры безопасности 10.2 Проверки и регулировки педали ножного тормоза 10.3 Проверка рычага стояночного тормоза 10.4 Проверка исправности функционирования вакуумного усилителя тормозов 10.5 Проверка дифференциального перепускного клапана-регулятора давления (модели без ABS и EBD) 10.6 Снятие и установка педали ножного тормоза 10.7 Снятие, обслуживание и установка главного тормозного цилиндра 10.8 Снятие и установка сборки вакуумного усилителя тормозов 10.9 Оценка степени износа, замена колодок дисковых тормозных механизмов передних колес 10.10 Разборка тормозного механизма переднего колеса, оценка состояния диска 10.11 Снятие и установка гибких тормозных шлангов гидравлического тракта тормозных механизмов передних колес 10.12 Обслуживание барабанных тормозных механизмов задних колес 10.13 Снятие и установка рычага стояночного тормоза, регулировка приводного троса 10.14 Прокачка тормозов 10.15 Считывание кодов неисправностей ABS/EBD, очистка памяти процессора 10.16 Снятие и установка гидравлического и электронного блоков управления ABS/EBD 10.17 Снятие, проверка установка колесных датчиков ABS 10.18 Замена роторов датчиков ABS передних колес

11. Подвеска и рулевое управление 11.0 Подвеска и рулевое управление 11.1 Общая информация 11.2 Оценка состояния компонентов подвески и рулевого привода 11.3. Передняя подвеска 11.4. Задняя подвеска 11.5. Рулевое управление 11.6. Геометрия подвески

12. Кузов 12.0 Кузов 12.1 Общая информация 12.2. Наружное оборудование и кузовные элеиенты 12.3. Оборудование салона

13. Бортовое электрооборудование 13.0 Бортовое электрооборудование 13.1 Общая информация и меры предосторожности 13.2 Поиск причин отказов электрооборудования 13.3 Предохранители — общая информация 13.4 Прерыватели цепи — общая информация 13.5 Реле — общая информация и проверка исправности функционирования 13.6 Монтажные блоки предохранителей/реле — общая информация, снятие, установка, замена предохранителей 13.7 Система таймеров и сигнальных гонгов (ETWIS) — общая информация, снятие и установка управляющего модуля 13.8 Проверка исправности функционирования выключателя зажигания 13.9 Проверка исправности функционирования подрулевых переключателей 13.10 Проверка исправности функционирования управляющих переключателей и электромоторов привода стеклоподъемников 13.11 Проверка исправности функционирования управляющего переключателя и электромоторов регулировки дверных зеркал заднего вида 13.12 Салонные светильники — замена ламп, проверка исправности функционирования 13.13 Замена ламп и проверка исправности функционирования наружных осветительных приборов 13.14 Снятие, проверка исправности функционирования и установка прерывателя указателей поворотов/аварийной сигнализации 13.15 Снятие, установка и регулировка блок-фар 13.16 Подушки безопасности — общая информация и меры предосторожности 13.17 Отключение SRS 13.18 Считывание кодов неисправности DTC 13.19 Снятие и установка модуля водительской подушки безопасности 13.20 Снятие, установка и регулировка контактного кабельного барабана модуля водительской подушки безопасности 13.21 Снятие и установка диагностического модуля подушек безопасности (ADU)

14. Контрольные кузовные размеры 14.0 Контрольные кузовные размеры

15. Схемы электрических соединений 15.0 Схемы электрических соединений 15.1 Распределение питания 15.2 Распределение заземления 15.3 Система управления двигателем 15.4 Система запуска 15.5 Система заряда 15.6 Бортовой компьютер 15.7 Линии данных компьютера 15.8 Комбинация приборов 15.9 Автоматическая трансмиссия (АТ) 15.10 Блокировка переключения АТ 15.11 Система антиблокировки тормозов (ABS) 15.12 Темпостат 15.13 Вентилятор конденсатора К/В 15.14 Система отопления 15.15 Система кондиционирования воздуха (К/В) 15.16 Наружное освещение (Универсал) 15.17 Наружное освещение (Кабриолет) 15.18 Фары 15.19 Огни заднего хода 15.20 Подсветка приборов 15.21 Клаксон 15.22 Освещение салона при открывании дверей 15.23 Очистители/омыватели ветрового стекла 15.24 Очиститель/омыватель заднего стекла 15.25 Электропривод дверных зеркал 15.26 Обогрев заднего стекла 15.27 Система дополнительной безопасности (SRS) 15.28 Система предупреждения 15.29 Электропривод стеклоподъемников (Универсал) 15.30 Электропривод стеклоподъемников (Кабриолет) 15.31 Радио 15.32 Единый замок 15.33 Противоугонная система

16. Идентификационные номера и информационные ярлыки 16.0 Идентификационные номера и информационные ярлыки 16.1 Диагностика неисправностей

Топливная система — Система управления двигателем

Если компоненты системы управления бензиновым двигателем (датчики, блок управления двигателем, форсунка и т. д.) выходят из строя, это приводит к прерыванию подачи топлива или подаче ненадлежащего количества топлива для различных режимов работы двигателя. При этом могут возникать следующие ситуации.

Двигатель запускается с трудом или вообще не запускается.

Нестабильная работа на холостом ходу.

Плохая управляемость автомобиля

При обнаружении любого из вышеперечисленных условий прежде всего выполните основные проверки двигателя (на неисправность системы зажигания, ошибки в регулировке двигателя и т. п.). Затем проверьте с помощью GDS компоненты системы управления двигателем (бензиновым).

Перед снятием или установкой любой детали считайте диагностические коды неисправностей, а затем отсоедините отрицательную (-) клемму аккумуляторной батареи.

Прежде чем отсоединять провод от клеммы аккумуляторной батареи, поверните ключ зажигания в положение OFF (Выкл.). Отсоединение и подсоединение провода аккумуляторной батареи во время работы двигателя и в момент, когда ключ зажигания находится в положении ON (Вкл.), может привести к повреждению блока управления двигателем.

Жгуты управления между блоком управления двигателем и нагреваемым кислородным датчиком являются экранированными и защищены путем заземления экранированных проводов на корпус, что позволяет предотвратить воздействие помех от системы зажигания и радиопомех. Если подобный экранированный провод поврежден, жгут управления необходимо заменять.

При проверке состояния зарядки генератора переменного тока не отсоединяйте клемму «+» аккумуляторной батареи во избежание повреждения блока управления двигателем от напряжения.

При зарядке аккумуляторной батареи от внешнего зарядного устройства отсоединяйте клеммы аккумуляторной батареи на стороне автомобиля, чтобы предотвратить повреждение блока управления двигателем.

Контрольная лампа неисправности (MIL)

Контрольная лампа неисправности двигателя загорается, чтобы уведомить водителя о наличии проблемы с автомобилем. При этом лампа MIL автоматически гаснет после 3 ездовых циклов подряд, в течение которых та же неисправность больше не регистрируется. Сразу после поворота ключа зажигания (перевода в положение ON (Вкл.) — до запуска) лампа MIL загорается и постоянно горит, что свидетельствует о ее исправности.

Контрольная лампа неисправности двигателя загорается при возникновении проблем по следующим позициям.

Датчик массового расхода воздуха (MAFS)

Датчик температуры поступающего воздуха (IATS)

Датчик температуры охлаждающей жидкости двигателя (ECTS)

Датчик положения дроссельной заслонки (TPS)

Кислородный датчик вверх по потоку

Нагреватель кислородного датчика вверх по потоку

Кислородный датчик вниз по потоку

Нагреватель кислородного датчика вниз по потоку

Датчик положения коленчатого вала (CKPS)

Датчик положения распределительного вала (CMPS)

Система снижения токсичности выбросов из топливного бака

Датчик скорости автомобиля (VSS)

Привод управления оборотами холостого хода (ISCA)

Обозначение механической/автоматической коробки передач

Сигнал MIL по запросу

Дополнительную информацию см. на «СХЕМЕ ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТЕЙ (DTC)».

Контрольная лампа неисправности двигателя загорается, чтобы уведомить водителя о наличии проблемы с автомобилем. При этом лампа MIL автоматически гаснет после 3 ездовых циклов подряд, в течение которых та же неисправность больше не регистрируется. Сразу после поворота ключа зажигания (перевода в положение ON (Вкл.) — до запуска) лампа MIL загорается и постоянно горит, что свидетельствует о ее исправности.

Контрольная лампа неисправности двигателя загорается при возникновении проблем по следующим позициям

Нагреваемый кислородный датчик (HO2S)

Датчик массового расхода воздуха (MAFS)

Датчик положения дроссельной заслонки (TPS)

Датчик температуры охлаждающей жидкости двигателя (ECTS)

Привод управления оборотами холостого хода (ISCA)

Дополнительную информацию см. на «СХЕМЕ ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТЕЙ (DTC)».

[ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ]

После поворота ключа зажигания в положение ON (Вкл.) убедитесь в том, что лампа загорается примерно на 5 секунд, а затем гаснет.

Если лампа не загорается, выполните проверку на разрыв цепи в жгуте проводов, а также проверьте, не перегорели ли предохранитель или сама лампа.

Входные/выходные сигналы контролируются ЭБУД (некоторые сигналы контролируются постоянно, другие — только при определенных условиях). При обнаружении отклонений от нормы ЭБУД регистрирует код неисправности и подает этот сигнал в диагностический разъем. Результаты диагностики можно проверить с помощью контрольных ламп или GDS. Коды неисправности остаются в памяти ЭБУД до тех пор, пока подается питание от АКБ. Коды неисправностей можно стереть путем отсоединения АКБ или разъема ЭБУД, а также с помощью GDS.

В случае отсоединения разъема какого-либо датчика при включенном замке зажигания регистрируется соответствующий диагностический код неисправности. В такой ситуации отсоедините отрицательную клемму (-) аккумуляторной батареи не менее чем на 15 секунд, и содержимое памяти диагностики будет удалено.

ЗАВИСИМОСТЬ МЕЖДУ ДИАГНОСТИЧЕСКИМИ КОДАМИ НЕИСПРАВНОСТЕЙ И ЕЗДОВЫМИ ЦИКЛАМИ В СИСТЕМЕ EOBD

Если одна и та же неисправность регистрируется и сохраняется в течение двух ездовых циклов подряд, контрольная лампа неисправности двигателя (MIL) загорается автоматически.

Точно так же контрольная лампа MIL автоматически гаснет, если в течение 3 ездовых циклов подряд никакие неисправности не регистрируются.

Диагностический код неисправности (DTC) записывается в памяти блока управления двигателем по окончании двух ездовых циклов подряд, в течение которых регистрировалась одна и та же неисправность. Контрольная лампа MIL загорается в случае обнаружения той же неисправности во время второго ездового цикла.

При обнаружении пропуска зажигания регистрация диагностического кода неисправности и включение контрольной лампы неисправности двигателя происходят сразу же после первого обнаружения сбоя.

Диагностический код неисправности стирается из памяти блока управления двигателем, если соответствующая неисправность не была обнаружена в течение 40 ездовых циклов.

Термин «цикл прогрева» означает, что автомобиль проработал достаточное количество времени, и температура охлаждающей жидкости с момента запуска двигателя выросла не менее чем на 40 градусов Фаренгейта и достигла минимального уровня 160 градусов Фаренгейта.

«Ездовой цикл» включает запуск двигателя и эксплуатацию автомобиля после начала работы по замкнутому циклу.

Kia Sportage | Датчик положения коленчатого вала

6.2.8. Датчик положения коленчатого вала

ОБЩИЕ СВЕДЕНИЯ

Датчики положения коленчатого/ распределительного вала

Датчики положения коленчатого/ распределительного вала на некоторых моделях расположены в этом кожухе на распределителе зажигания (стрелка).

Разъемы подключения датчиков положения коленчатого/ распределительного вала

1. Не используется 2. Не используется 3. Датчик положения коленчатого вала, установленный на блоке цилиндров

Замена (датчик N2)

Kia Sportage | Датчик вращения коленвала

7.2.10. Датчик вращения коленвала

ОБЩИЕ СВЕДЕНИЯ

На 4-цилиндровых двигателях датчик смонтирован под крышкой зубчатого ремня, на двигателях V6 – над шкивом коленвала.

Место монтажа датчика вращения коленвала на 4-цилиндровых двигателях

1. Провод 2. Разъем 3. Генератор 4. Направляющая шкива коленвала 5. Датчик вращения коленвала 6, 7, 9, 14. Хомут

Датчик положения коленвала Kia sportage

Уважаемые посетители сайта «Автомобили»! Будем вам очень благодарны за комментарии к видео ролику «Датчик положения коленвала Kia sportage», для этого не требуется регистрация. Также просим сообщить вас если возникнут проблемы с проигрыванием видео.

Про гитару не ожидал : Уже писал сделал бы видео по поводу 3 тысяч подписчиков и нового года, я думаю еще не поздно :

26.06.2016 — 03:28 MiHaLaP

Как-то раз шутки-юмора ради мы приделали на басуху ДПКВ. :

15.06.2016 — 13:50 Aleks10F

Расскажи пожалуйста про RS ещё подробнее. Конкретно интересует, что если ставить короткий RS, то как вообще сделать учёт того, что вблизи ВМТ поршень идёт быстрее, чем вблизи НМТ? там фазы ГРМ надо как-то менять. я подозреваю, что КВ же не проектировали с учётом этого момента?

31.05.2016 — 06:19 Артур Епрынцев

На многих авто используются датчики холла, думаю о них не стоит забывать, принцип работы и способ проверки у них иной, полагаю многим будет интересно.

07.05.2016 — 20:41 Вячеслав Чистов

а вот ошибаешься некоторые иностранные автомобили работаюют в аварийном режиме под датчику распредвала. лично лечил авто с плохим запуском. датчик коленвала был полностью мёртв. при отключении его автомобиль работал и заводился

07.04.2016 — 16:25 Андрей Гон

M50 заводится без дпкв

25.03.2016 — 23:32 Алексей Миронов

а теперь скажи , что ты задумал ?

09.03.2016 — 00:06 Алексей Фокин

я не до конца понял. Когда машину заводим, то ЭБУ не понимает где находится коленвал пока он не увидит пропущенные 2 зуба? То есть до заводки необходимо будет провернуть коленвал на полный оборот?

03.03.2016 — 10:00 Александр Комар

дпкв отвечает за впрыск и зажигание ?

26.02.2016 — 12:37 Иванов Иван

Если я правильно понял, то при старте двигателя, искра появляется в цилиндрах только после того, как коленчатый вал провернётся стартером до момента, когда ДПКВ подаст сигнал на ЭБУ?

01.02.2016 — 21:04 MrHors928

норм про гитару было очень познавательно, спасибо было интересно.

31.01.2016 — 20:26 жека по

ЭРС по украински ЭДС по русски

08.01.2016 — 22:41 rimassss6

14.12.2015 — 02:43 aidar sultan

Хотелось бы узнать место расположения датчика опель омега двигательx30xe

01.12.2015 — 13:54 Kanat Khazimov

все подробно объяснил спасибо. Расскажи о работе ДПРВ и ДПКВ вместе кто что считывает и как находит цилиндры. Видео.

15.11.2015 — 14:04 Валера Експерт

спасибо тебе дорогой — открыл глаза

23.10.2015 — 22:59 Anton Botukh

В приципе все довльно ясно и за это спасибо. но вопрос: кабель экранированный а экран оборван возле самого датчика, может ли это повлиять на его работу и куда сам экран контактится не нашел? кстати корпус у меня металл, сопротивление 540было 510 но я понему чуток постучал.

09.10.2015 — 10:45 Mike Kozlov

QR20DE, QR25DE работают без ДПКВ. Автор, видео хорошее , но на будущее лучше подучить матчасть

24.09.2015 — 02:29 казел пошел

обычный перемены генератор где надится эдс проще сказать переменое напрежение регулируется а постояное нет обычная электротехника

31.08.2015 — 22:23 Андрей Дунаевский

спосибо за инфу . на моей Сузуки грант витаре 2004 год диагностика двигателя показывает неисправен датчик коленвала и неправельное зажигание . мотор заводится без проблем , чип горит на торпеде -неприято . вы утверждаете если датчик коленвала неисправен машину не завести в чем тогда дело ?

Kia Sportage Датчик Распредвала

Клуб владельцев корейских автомобилей

течёт масло с датчика распредвала

течёт масло с датчика распредвала

Re: течёт масло с датчика распредвала

шадринск писал(а): что такое форум мёртвый здесь чтоли? 42ва просмотра и не один человек не может ответить как мне добратся до этого датчика и снять его чтобы заменить кольцо?

Странно читать такое от человека, который за 5 месяцев написал 2 сообщения

А если по делу, то возникает вопрос мазали ли силиконовым герметиком углы в районе прокладки клапанной крышки у датчика распредвала? Может там течет маслице? Для большей наглядности посмотрите ролики в Youtube.

До смены прокладки там течь была? На первый взгляд сам датчик снимается примитивным откручиванием двух болтиков. Про прокладку в каталогах ничего не нашел, надо Вам искать на месте после «вскрытия».

Замена прокладки клапанной крышки.jpg

У вас нет необходимых прав для просмотра вложений в этом сообщении.

У старого капитана, безаварийно проработавшего на море всю жизнь, в записной книжке была лишь одна запись: «Впереди — нос, позади — корма».

Я не против дизеля, я за свободный выбор своей головной боли ©

Датчик положения распределительного вала двигателя автомобиля KIA Sportage КИА Спортаж

Назначение датчика положения распределительного вала. Датчик положения распределительного вала предназначен для определения начала цикла работы двигателя и обеспечивают формирование одиночного импульсного сигнала от стального штифта-отметчика первого цилиндра. Центр отметчика распредвала совпадает с началом (или серединой) первого (после выреза) зуба диска синхронизации. Ширина отметчика распредвала составляет не менее (24±1) градусов положения распредвала. В случае неисправности датчика система управления двигателем переходит из режима распределенного фазированного впрыска топлива на режим распределенного парафазного впрыска топлива (аналогично работе системы зажигания). Датчик положения распредвала является интегральным датчиком, включающим чувствительный элемент и вторичный преобразователь сигнала. Чувствительный элемент выполнен на эффекте Холла, который заключается в формировании ЭДС при воздействии-изменении магнитного поля. Вторичный элемент содержит мостовую схему, операционный усилитель и выходной каскад, выполненный в виде открытого коллектора. При появлении штифта-отметчика датчик формирует сигнал низкого уровня, близкий к массе.

Снятие и установка датчика положения распределительного вала (CMP)

Отсоедините отрицательный провод от батареи.

Отсоедините электропроводку от помещающегося в задней части головки цилиндров датчика CMP (см. иллюстрации Конструкция головки цилиндров и схема организации привода клапанов и Схема функционирования системы управления двигателем на бензиновых моделях (на примере моделей, оборудованных передним каталитическим преобразователем)).

Где находятся датчики КИА РИО? Диагностика!

Датчики КИА Рио, как и любого другого современного автомобиля, позволяют ЭБУ (электронному блоку управления) правильно подготавливать топливно-воздушную свесь, контролировать работу и состояние двигателя в целом. Поэтому любое отклонение в работе датчика, сказывается на на остойчивости работы, на динамике автомобиля, расходе топлива. А иногда, например при отказе датчика положения коленчатого вала, и к полной неработоспособности двигателя. Поэтому, если на приборной панели автомобиля загорелась лампа «Чек» с изображением двигателя, срочно обратитесь к официальному дилеру (если автомобиль на гарантии) или на любую станцию техобслуживания для проведения диагностики и выяснения кода ошибки.

Датчик температуры Киа Рио

Среди многих владельцев данного автомобиля ходит миф о том, что у Рио нет датчика температуры и связанно это с тем, что владельцы комплектаций без панели SuperVision, не видят температуры двигателя. На самом деле, он, естественно, есть и правильно называется — Датчик температуры охлаждающей жидкости двигателя (ECTS). Находится он в подкапотном пространстве, от его работы зависит то, на сколько богатой будет топливная смесь. Так же он сигнализирует о том, холодный ли двигатель или наоборот перегрет.

Ошибки связанные с датчиком температуры Киа Рио:

• P0116 Неправильный показатель температуры охлаждающей жидкости двигателя
• P0117 Низкий показатель датчика температуры охлаждающей жидкости двигателя
• P0118 Высокий показатель датчика температуры охлаждающей жидкости двигателя
• P0119 Неисправность датчика температуры охлаждающей жидкости двигателя

Сопротивление датчика меняется в зависимости от температуры охлаждающей жидкости.Для того чтобы проверить данный датчик, снимите его опустите в ёмкость с водой определенной температуры и замерьте сопротивление датчика, оно должны быть в указанных в таблице слева, пределах.

Если это не так — замените датчик.

Датчик коленвала КИА Рио 2012-2013

Датчик положения коленчатого вала (CKPS) — один из основных датчиков, от правильной работы которого зависит работоспособность двигателя Киа Рио. Если электрическая цепь данного датчика будет оборвана или сам датчик выйдет из строя — автомобиль просто не заведётся, так как даже топливо не будет подаваться.

Датчик располагается в блоке и корпусе КПП. В отличие от датчика температуры, датчик коленвала Киа Рио создает переменный ток, который и указывает ЭБУ положение коленчатого вала. проверить работоспособность данного датчика возможно только с помощью специализированных устройстве, поэтому при подозрении на его неисправность, проще всего его заменить.

Ошибки датчика коленвала:

• P0385 Неисправность в цепи датчика B положения коленвала
• P0386 Неправильный показатель датчик B положения коленвала
• P1336 Не считывается показатель датчика положения коленвала (CKP)
• P1374 Изменение частоты датчика положения коленвала (CKP)
• P0387 Низкий показатель датчика B положения коленвала
• P0388 Высокий показатель датчика B положения коленвала
• P0389 Неисправность датчика B положения коленвала
• P0335 Неисправность в цепи датчика А положения коленвала
• P0336 Неправильный показатель датчик А положения коленвала
• P0337 Низкий показатель датчика А положения коленвала
• P0338 Высокий показатель датчика А положения коленвала
• P0339 Неисправность датчика А положения коленвала

Имейте ввиду, что большинство ошибок будет связанно с обрывом цепи датчика или его неисправностью.

Датчик распредвала Gamma 1.4 / 1.6 Kia Rio

По сути это датчик Холла, его задачей является определение позиции распредвала, он напрямую работает с CKPS (датчиком коленвала)Данный датчик установлен на крышке мотора, взаимодействует с шестернёй распредвала.

Диагностика неисправностей датчика распредвала Kia Rio производится только с использованием специального сканера, приобретение которого не целесообразно, поэтому исключим остальные причины поломки данный датчик лучше заменить, так как ремонту датчик распредвала не подлежит.

• P0340 Неисправность в цепи датчика положения распредвала
• P0341 Неправильный показатель / не отрегулирован датчик положения распредвала
• P0342 Низкий показатель датчика положения распредвала
• P0343 Высокий показатель датчика положения распредвала

Датчик скорости

Датчик скорости Киа Рио располагается строго вертикально на корпусе МКПП. Его неисправность не приводит к серьёзным изменения в работе двигателя. Однако скорость движения автомобиля на панели приборов выводиться не будет. Датчик скорости не чинится, а только меняется. Наиболее частой его неисправностью является разрушение приводной шестерни. Это не страшно и не наносит вреда самой коробке передач, сам же датчик нужно просто заменить.

Коды ошибок датчика скорости:

• P0500 Неисправность в цепи датчика скорости
• P0501 Не отрегулирован датчик скорости
• P0502 Низкий показатель датчика скорости
• P0503 Высокий или нестабильный показатель датчика скорости

Датчик расхода воздуха на Киа Рио

Немного не верное понятие, так как датчика расхода воздуха в Рио в его прямом понимании нет, но есть датчик абсолютного давления (MAPS) и датчик температуры поступающего воздуха (IATS).

Вместе они и выполняю роль «массовика» или ДМРВ на отечественных автомобилях.

Если Ваш автомобиль стал не стабильно работать на холостых оборотах, все диагностические и ремонтные процедуры необходимо начинать с чистки дроссельной заслонки.

Модуль управления дроссельной заслонкой и датчик холостого хода

В данном модуле объединены несколько устройств, а именно:

1. Электропривод заслонки
2. Датчик холостого хода
3. Корпус дросселя в сборе

Непосредственно к данной системе можно добавить и электронную педаль газа. Как правило, на автомобилях с небольшим пробегом ни датчик холостого хода ни узел в целом не доставляют проблем. Однако при появлении симптомов не стабильного холостого хода, рывков при разгоне или других неприятностей, необходима чистка дроссельного узла.

Замена датчика коленвала киа спортейдж 1 поколения

В модельный ряд корейских автомобилей, выпускаемый с 1995 года, устанавливается датчик коленвала Киа Спортейдж 3. Сегодня, устанавливается 2 измерителя. Один впереди силового агрегата. Определяет пазовое количество роторного шкива к поршню. Второй сзади, выполняет измерение вращательной частоты.

Диагностика неисправностей ДКПВ

Характерным явлением, обозначающим неисправный датчик положения коленвала Киа Спортейдж 3 является неработоспособность двигателя. Связано с тем, что оборудование не наполняется топливом, а зажигательный элемент не может поддать искру для активации мотора.

Прибор посылает уведомления в панель управления, сообщая о том, где находится деталь на данный момент. Сигнализирует о положении и частоте происходящего процесса. По типу установки, механизмы делят на:

• Индуктивно-магнитные
• Работающие, согласно эффекту Холла
• Оптические

На нерабочий коленвал Киа Спортейдж 3, указывают такие признаки:

• Толчки и скачки.
• Детонация при работе.
• Холостые обороты “плавают”.
• Пропадает динамичность и мощность.
• Происходят оборотные скачки.

Указанная симптоматика может быть связана с неполадками других конструкций. Также, сбои могут быть непостоянными, тогда лучше провести компьютерное тестирование.

Как заменить датчик коленвала Киа Спортейдж

Подобная процедура не сложна. Чтобы в Киа Спортейдж замена датчика коленвала прошла как надо, лучше действовать по инструкции:

1. Отсоединить отрицательную клемму АКБ.
2. Подвесить авто.
3. Отключить электропроводку.
4. Выкрутить винт крепления, снять устройство.
5. Установка осуществляется в обратном алгоритме.

Датчик положения коленвала киа спортейдж 1 где находится фото

Kia Sportage | Проверка состояния и замена датчика положения коленчатого вала (СКР)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ).

Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения.

Выполнение описанной ниже процедуры
может привести к занесению в память OBD неисправности, который будет высвечен
контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего
восстановительного ремонта не забудьте очистить память системы (см. Раздел

Система бортовой диагностики (OBD) – принцип функционирования и коды неисправностей).

Рассоедините разъем электропроводки датчика и подключите
омметр к контактным клеммам. При температуре 20
С требуемое сопротивление
составляет 470 ÷ 570 Ом. Неисправный датчик подлежит замене.
Если результат измерения соответствует номинальным требованиям,
обратитесь к схемам электрических соединений (см. Главу
Бортовое
электрооборудование) и проверьте исправность состояния электропроводки
на участке цепи между датчиком и РСМ. Удостоверьтесь в отсутствии
признаков нарушения качества заземления черного провода жгута электропроводки
датчика. Если никаких нарушений выявить не удается, автомобиль следует
отогнать на станцию техобслуживания для проведения диагностики состояния
РСМ и выполнения соответствующего восстановительного ремонта.

1. Отсоедините от датчика электропроводку. Включите
зажигание. удостоверьтесь в наличии напряжения батареи на клемме
красного провода разъема со стороны жгута. Если напряжение отсутствует,
проверьте состояние электропроводки на участке цепи между реле ECCS
и батареей (не забудьте в первую очередь проверить состояние предохранителей).
Проверьте исправность состояния реле ECCS и электропроводки, идущей
от него датчику (см. схемы электрических соединений в конце Главы

Бортовое
электрооборудование). Удостоверьтесь
в наличии напряжения амплитудой в 5.0 В на клемме белого провода.
Если напряжение отсутствует, проверьте состояние цепи на участке
между РСМ и датчиком. При исправной цепи отгоните автомобиль на
станцию техобслуживания для проведения диагностики состояния РСМ
и выполнения соответствующего восстановительного ремонта. Удостоверьтесь
также в отсутствии признаков нарушения качества заземления черного
провода жгута.
2. Снимите датчик. Выключите зажигание и подсоедините к датчику
его электропроводку. Подключите положительный щуп вольтметра к клемме
черного провода с обратной стороны разъема (подробнее см Главу
Бортовое
электрооборудование). Отрицательный щуп заземлите на массу.
Включите зажигание. На мгновение прикоснитесь к носику датчика металлическим
объектом (типа отвертки). В момент контакта вольтметр должен зарегистрировать
показание 5.0 В. При отведении металла амплитуда сигнала должна
быстро падать до нуля. Неисправный датчик подлежит замене. Замечание:
В редких случаях причиной введения кода неисправности может оказаться
нарушение целостности зубчатого венца маховика/приводного диска.

1. Отсоедините от датчика электропроводку.
2. Выверните крепежный болт и снимите датчик. Установка производится
в обратном порядке.

Снятие и установка датчика положения коленчатого вала (CKP) Kia Sportage

1. Руководства по ремонту
2. Руководство по ремонту Киа Спортейдж 1999-2002 г.в.
3. Снятие и установка датчика положения коленчатого вала (CKP)

Снятие и установка датчика положения коленчатого вала (CKP)

1. Датчик CKP закреплен в задней части силового агрегата на крышке трансмиссии (см. иллюстрацию и иллюстрациюСхема функционирования системы управления двигателем на бензиновых моделях (на примере моделей, оборудованных передним каталитическим преобразователем)).
2. Отсоедините отрицательный провод от батареи.
3. Вывесьте автомобиль над землей.
4. Отсоедините от датчика CKP электропроводку.
5. Выверните крепежный болт и снимите датчик с крышки трансмиссии.
6. Установка производится в обратном порядке.

Топливная система – Система управления двигателем

Если компоненты системы управления бензиновым двигателем (датчики, блок управления двигателем, форсунка и т. д.) выходят из строя, это приводит к прерыванию подачи топлива или подаче ненадлежащего количества топлива для различных режимов работы двигателя. При этом могут возникать следующие ситуации.

Двигатель запускается с трудом или вообще не запускается.

Нестабильная работа на холостом ходу.

Плохая управляемость автомобиля

При обнаружении любого из вышеперечисленных условий прежде всего выполните основные проверки двигателя (на неисправность системы зажигания, ошибки в регулировке двигателя и т. п.). Затем проверьте с помощью GDS компоненты системы управления двигателем (бензиновым).

Перед снятием или установкой любой детали считайте диагностические коды неисправностей, а затем отсоедините отрицательную (-) клемму аккумуляторной батареи.

Прежде чем отсоединять провод от клеммы аккумуляторной батареи, поверните ключ зажигания в положение OFF (Выкл.). Отсоединение и подсоединение провода аккумуляторной батареи во время работы двигателя и в момент, когда ключ зажигания находится в положении ON (Вкл.), может привести к повреждению блока управления двигателем.

Жгуты управления между блоком управления двигателем и нагреваемым кислородным датчиком являются экранированными и защищены путем заземления экранированных проводов на корпус, что позволяет предотвратить воздействие помех от системы зажигания и радиопомех. Если подобный экранированный провод поврежден, жгут управления необходимо заменять.

При проверке состояния зарядки генератора переменного тока не отсоединяйте клемму ” ” аккумуляторной батареи во избежание повреждения блока управления двигателем от напряжения.

При зарядке аккумуляторной батареи от внешнего зарядного устройства отсоединяйте клеммы аккумуляторной батареи на стороне автомобиля, чтобы предотвратить повреждение блока управления двигателем.

Контрольная лампа неисправности (MIL)

Контрольная лампа неисправности двигателя загорается, чтобы уведомить водителя о наличии проблемы с автомобилем. При этом лампа MIL автоматически гаснет после 3 ездовых циклов подряд, в течение которых та же неисправность больше не регистрируется. Сразу после поворота ключа зажигания (перевода в положение ON (Вкл.) – до запуска) лампа MIL загорается и постоянно горит, что свидетельствует о ее исправности.

Контрольная лампа неисправности двигателя загорается при возникновении проблем по следующим позициям.

Датчик массового расхода воздуха (MAFS)

Датчик температуры поступающего воздуха (IATS)

Датчик температуры охлаждающей жидкости двигателя (ECTS)

Датчик положения дроссельной заслонки (TPS)

Кислородный датчик вверх по потоку

Нагреватель кислородного датчика вверх по потоку

Кислородный датчик вниз по потоку

Нагреватель кислородного датчика вниз по потоку

Датчик положения коленчатого вала (CKPS)

Датчик положения распределительного вала (CMPS)

Система снижения токсичности выбросов из топливного бака

Датчик скорости автомобиля (VSS)

Привод управления оборотами холостого хода (ISCA)

Обозначение механической/автоматической коробки передач

Дополнительную информацию см. на “СХЕМЕ ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТЕЙ (DTC)”.

Контрольная лампа неисправности двигателя загорается при возникновении проблем по следующим позициям

Нагреваемый кислородный датчик (HO2S)

Датчик массового расхода воздуха (MAFS)

Датчик положения дроссельной заслонки (TPS)

Датчик температуры охлаждающей жидкости двигателя (ECTS)

Привод управления оборотами холостого хода (ISCA)

[ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ]

После поворота ключа зажигания в положение ON (Вкл.) убедитесь в том, что лампа загорается примерно на 5 секунд, а затем гаснет.

Если лампа не загорается, выполните проверку на разрыв цепи в жгуте проводов, а также проверьте, не перегорели ли предохранитель или сама лампа.

Входные/выходные сигналы контролируются ЭБУД (некоторые сигналы контролируются постоянно, другие — только при определенных условиях). При обнаружении отклонений от нормы ЭБУД регистрирует код неисправности и подает этот сигнал в диагностический разъем. Результаты диагностики можно проверить с помощью контрольных ламп или GDS.

В случае отсоединения разъема какого-либо датчика при включенном замке зажигания регистрируется соответствующий диагностический код неисправности. В такой ситуации отсоедините отрицательную клемму (-) аккумуляторной батареи не менее чем на 15 секунд, и содержимое памяти диагностики будет удалено.

ЗАВИСИМОСТЬ МЕЖДУ ДИАГНОСТИЧЕСКИМИ КОДАМИ НЕИСПРАВНОСТЕЙ И ЕЗДОВЫМИ ЦИКЛАМИ В СИСТЕМЕ EOBD

Если одна и та же неисправность регистрируется и сохраняется в течение двух ездовых циклов подряд, контрольная лампа неисправности двигателя (MIL) загорается автоматически.

Точно так же контрольная лампа MIL автоматически гаснет, если в течение 3 ездовых циклов подряд никакие неисправности не регистрируются.

Диагностический код неисправности (DTC) записывается в памяти блока управления двигателем по окончании двух ездовых циклов подряд, в течение которых регистрировалась одна и та же неисправность. Контрольная лампа MIL загорается в случае обнаружения той же неисправности во время второго ездового цикла.

При обнаружении пропуска зажигания регистрация диагностического кода неисправности и включение контрольной лампы неисправности двигателя происходят сразу же после первого обнаружения сбоя.

Диагностический код неисправности стирается из памяти блока управления двигателем, если соответствующая неисправность не была обнаружена в течение 40 ездовых циклов.

Термин “цикл прогрева” означает, что автомобиль проработал достаточное количество времени, и температура охлаждающей жидкости с момента запуска двигателя выросла не менее чем на 40 градусов Фаренгейта и достигла минимального уровня 160 градусов Фаренгейта.

“Ездовой цикл” включает запуск двигателя и эксплуатацию автомобиля после начала работы по замкнутому циклу.

Где находится датчик коленвала киа спортейдж 1

Датчик положения коленвала киа спортейдж 1 где находится фото

Kia Sportage | Проверка состояния и замена датчика положения коленчатого вала (СКР)

Проверка состояния и замена датчика положения коленчатого вала (СКР)

На моделях с 1995 г. вып. используются два датчика СКР, один из которых (датчик REF) установлен в передней части силового агрегата, на алюминиевой секции поддона картера двигателя, непосредственно под шкивом коленчатого вала. И служит для определения количества пазов роторного датчика шкива коленчатого вала по отношению к положениям ВМТ поршня каждого из цилиндров (сигнал 120 ).

Второй датчик (POS) также находится на алюминиевой секции поддона, но с задней стороны силового агрегата, вблизи купола трансмиссии и служит для определения частоты вращения вала (сигнал 1 ). Оба датчика состоят из постоянного магнита, сердечника и проволочной обмотки. Изменение зазора влечет за собой изменение параметров магнитного поля в непосредственной близости от датчика, что, в свою очередь приводит к изменению амплитуды выдаваемого датчиком на РСМ сигнального напряжения.

Выполнение описанной ниже процедуры
может привести к занесению в память OBD неисправности, который будет высвечен
контрольной лампой “Проверьте двигатель”. По завершении проверки и соответствующего
восстановительного ремонта не забудьте очистить память системы (см. Раздел

Система бортовой диагностики (OBD) — принцип функционирования и коды неисправностей).

Рассоедините разъем электропроводки датчика и подключите
омметр к контактным клеммам. При температуре 20
С требуемое сопротивление
составляет 470 ÷ 570 Ом. Неисправный датчик подлежит замене.
Если результат измерения соответствует номинальным требованиям,
обратитесь к схемам электрических соединений (см. Главу
Бортовое
электрооборудование) и проверьте исправность состояния электропроводки
на участке цепи между датчиком и РСМ. Удостоверьтесь в отсутствии
признаков нарушения качества заземления черного провода жгута электропроводки
датчика. Если никаких нарушений выявить не удается, автомобиль следует
отогнать на станцию техобслуживания для проведения диагностики состояния
РСМ и выполнения соответствующего восстановительного ремонта.

1. Отсоедините от датчика электропроводку. Включите
зажигание. удостоверьтесь в наличии напряжения батареи на клемме
красного провода разъема со стороны жгута. Если напряжение отсутствует,
проверьте состояние электропроводки на участке цепи между реле ECCS
и батареей (не забудьте в первую очередь проверить состояние предохранителей).
Проверьте исправность состояния реле ECCS и электропроводки, идущей
от него датчику (см. схемы электрических соединений в конце Главы

Бортовое
электрооборудование). Удостоверьтесь
в наличии напряжения амплитудой в 5.0 В на клемме белого провода.
Если напряжение отсутствует, проверьте состояние цепи на участке
между РСМ и датчиком. При исправной цепи отгоните автомобиль на
станцию техобслуживания для проведения диагностики состояния РСМ
и выполнения соответствующего восстановительного ремонта. Удостоверьтесь
также в отсутствии признаков нарушения качества заземления черного
провода жгута.
2. Снимите датчик. Выключите зажигание и подсоедините к датчику
его электропроводку. Подключите положительный щуп вольтметра к клемме
черного провода с обратной стороны разъема (подробнее см Главу
Бортовое
электрооборудование). Отрицательный щуп заземлите на массу.
Включите зажигание. На мгновение прикоснитесь к носику датчика металлическим
объектом (типа отвертки). В момент контакта вольтметр должен зарегистрировать
показание 5.0 В. При отведении металла амплитуда сигнала должна
быстро падать до нуля. Неисправный датчик подлежит замене. Замечание:
В редких случаях причиной введения кода неисправности может оказаться
нарушение целостности зубчатого венца маховика/приводного диска.

1. Отсоедините от датчика электропроводку.
2. Выверните крепежный болт и снимите датчик. Установка производится
в обратном порядке.

Снятие и установка датчика положения коленчатого вала (CKP) Kia Sportage

1. Руководства по ремонту
2. Руководство по ремонту Киа Спортейдж 1999-2002 г.в.
3. Снятие и установка датчика положения коленчатого вала (CKP)

Снятие и установка датчика положения коленчатого вала (CKP)

1. Датчик CKP закреплен в задней части силового агрегата на крышке трансмиссии (см. иллюстрацию и иллюстрациюСхема функционирования системы управления двигателем на бензиновых моделях (на примере моделей, оборудованных передним каталитическим преобразователем)).
2. Отсоедините отрицательный провод от батареи.
3. Вывесьте автомобиль над землей.
4. Отсоедините от датчика CKP электропроводку.
5. Выверните крепежный болт и снимите датчик с крышки трансмиссии.
6. Установка производится в обратном порядке.

Топливная система — Система управления двигателем

Если компоненты системы управления бензиновым двигателем (датчики, блок управления двигателем, форсунка и т. д.) выходят из строя, это приводит к прерыванию подачи топлива или подаче ненадлежащего количества топлива для различных режимов работы двигателя. При этом могут возникать следующие ситуации.

Двигатель запускается с трудом или вообще не запускается.

Нестабильная работа на холостом ходу.

Плохая управляемость автомобиля

При обнаружении любого из вышеперечисленных условий прежде всего выполните основные проверки двигателя (на неисправность системы зажигания, ошибки в регулировке двигателя и т. п.). Затем проверьте с помощью GDS компоненты системы управления двигателем (бензиновым).

Перед снятием или установкой любой детали считайте диагностические коды неисправностей, а затем отсоедините отрицательную (-) клемму аккумуляторной батареи.

Прежде чем отсоединять провод от клеммы аккумуляторной батареи, поверните ключ зажигания в положение OFF (Выкл.). Отсоединение и подсоединение провода аккумуляторной батареи во время работы двигателя и в момент, когда ключ зажигания находится в положении ON (Вкл.), может привести к повреждению блока управления двигателем.

Жгуты управления между блоком управления двигателем и нагреваемым кислородным датчиком являются экранированными и защищены путем заземления экранированных проводов на корпус, что позволяет предотвратить воздействие помех от системы зажигания и радиопомех. Если подобный экранированный провод поврежден, жгут управления необходимо заменять.

При проверке состояния зарядки генератора переменного тока не отсоединяйте клемму » » аккумуляторной батареи во избежание повреждения блока управления двигателем от напряжения.

При зарядке аккумуляторной батареи от внешнего зарядного устройства отсоединяйте клеммы аккумуляторной батареи на стороне автомобиля, чтобы предотвратить повреждение блока управления двигателем.

Контрольная лампа неисправности (MIL)

Контрольная лампа неисправности двигателя загорается, чтобы уведомить водителя о наличии проблемы с автомобилем. При этом лампа MIL автоматически гаснет после 3 ездовых циклов подряд, в течение которых та же неисправность больше не регистрируется. Сразу после поворота ключа зажигания (перевода в положение ON (Вкл.) — до запуска) лампа MIL загорается и постоянно горит, что свидетельствует о ее исправности.

Контрольная лампа неисправности двигателя загорается при возникновении проблем по следующим позициям.

Датчик массового расхода воздуха (MAFS)

Датчик температуры поступающего воздуха (IATS)

Датчик температуры охлаждающей жидкости двигателя (ECTS)

Датчик положения дроссельной заслонки (TPS)

Кислородный датчик вверх по потоку

Нагреватель кислородного датчика вверх по потоку

Кислородный датчик вниз по потоку

Нагреватель кислородного датчика вниз по потоку

Датчик положения коленчатого вала (CKPS)

Датчик положения распределительного вала (CMPS)

Система снижения токсичности выбросов из топливного бака

Датчик скорости автомобиля (VSS)

Привод управления оборотами холостого хода (ISCA)

Обозначение механической/автоматической коробки передач

Дополнительную информацию см. на «СХЕМЕ ПРОВЕРКИ ТЕХНИЧЕСКОГО СОСТОЯНИЯ ПО ДИАГНОСТИЧЕСКИМ КОДАМ НЕИСПРАВНОСТЕЙ (DTC)».

Контрольная лампа неисправности двигателя загорается при возникновении проблем по следующим позициям

Нагреваемый кислородный датчик (HO2S)

Датчик массового расхода воздуха (MAFS)

Датчик положения дроссельной заслонки (TPS)

Датчик температуры охлаждающей жидкости двигателя (ECTS)

Привод управления оборотами холостого хода (ISCA)

[ПРОВЕРКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ]

После поворота ключа зажигания в положение ON (Вкл.) убедитесь в том, что лампа загорается примерно на 5 секунд, а затем гаснет.

Если лампа не загорается, выполните проверку на разрыв цепи в жгуте проводов, а также проверьте, не перегорели ли предохранитель или сама лампа.

Входные/выходные сигналы контролируются ЭБУД (некоторые сигналы контролируются постоянно, другие — только при определенных условиях). При обнаружении отклонений от нормы ЭБУД регистрирует код неисправности и подает этот сигнал в диагностический разъем. Результаты диагностики можно проверить с помощью контрольных ламп или GDS.

В случае отсоединения разъема какого-либо датчика при включенном замке зажигания регистрируется соответствующий диагностический код неисправности. В такой ситуации отсоедините отрицательную клемму (-) аккумуляторной батареи не менее чем на 15 секунд, и содержимое памяти диагностики будет удалено.

ЗАВИСИМОСТЬ МЕЖДУ ДИАГНОСТИЧЕСКИМИ КОДАМИ НЕИСПРАВНОСТЕЙ И ЕЗДОВЫМИ ЦИКЛАМИ В СИСТЕМЕ EOBD

Если одна и та же неисправность регистрируется и сохраняется в течение двух ездовых циклов подряд, контрольная лампа неисправности двигателя (MIL) загорается автоматически.

Точно так же контрольная лампа MIL автоматически гаснет, если в течение 3 ездовых циклов подряд никакие неисправности не регистрируются.

Диагностический код неисправности (DTC) записывается в памяти блока управления двигателем по окончании двух ездовых циклов подряд, в течение которых регистрировалась одна и та же неисправность. Контрольная лампа MIL загорается в случае обнаружения той же неисправности во время второго ездового цикла.

При обнаружении пропуска зажигания регистрация диагностического кода неисправности и включение контрольной лампы неисправности двигателя происходят сразу же после первого обнаружения сбоя.

Диагностический код неисправности стирается из памяти блока управления двигателем, если соответствующая неисправность не была обнаружена в течение 40 ездовых циклов.

Термин «цикл прогрева» означает, что автомобиль проработал достаточное количество времени, и температура охлаждающей жидкости с момента запуска двигателя выросла не менее чем на 40 градусов Фаренгейта и достигла минимального уровня 160 градусов Фаренгейта.

«Ездовой цикл» включает запуск двигателя и эксплуатацию автомобиля после начала работы по замкнутому циклу.

Дополнительно про Kia

Привет, я хотел бы знать, где .

Вот руководство, которое поможет вам шаг за шагом при замене датчика со схемами ниже, чтобы показать вам на вашем автомобиле.

Оба датчика прикручиваются одним болтом, и замена проста, единственная проблема может заключаться в доступе к ним из-за местоположения.Возможно, вам придется поднять машину домкратом

Посмотрите схемы (ниже). Сообщите нам, если вам нужно что-нибудь еще для решения проблемы. Ура

изображений (нажмите для увеличения)

Kia Sportage Датчик положения коленчатого вала

Доставка в тот же день

Заказы отправляются в тот же день при заказе до 14:00 по восточному времени. Нужна ваша часть быстрее? Выберите ускоренную доставку при оформлении заказа.

Гарантированно подходит для

Обеспечивает высочайшее качество и прямую подгонку автозапчастей, отвечающих самым строгим стандартам продукции.

США Служба поддержки клиентов

Ежедневно превосходя ожидания клиентов, наша команда увлеченных автолюбителей всегда готова помочь.

Библиотека обучающих видео

Тысячи обучающих видео по ремонту автомобилей, соответствующих году, марке и модели, помогут вам шаг за шагом выполнить ремонт.

Где находится датчик 1 банка 2? БД .

Я читал, что банк 1 является брандмауэром как со стороны пассажира, так и со стороны водителя. Я читал, что банк 2 является брандмауэром как со стороны пассажира, так и со стороны водителя. Я читал, что банк 1 — это сторона пассажира, а банк 2 — сторона водителя.Я читал, что банки разделены. Таким образом, банк 1 находится со стороны пассажира и простирается до передней части транспортного средства, а банк 2 находится со стороны водителя и продолжается до передней части транспортного средства.

Я даже не буду вдаваться в подробности прочитанного о том, где находятся датчики кислорода. У меня писательская судорога.

ПОЖАЛУЙСТА, УСТАНОВИТЕ МЕНЯ ПРЯМО! Спасибо, Тим

понедельник, 10 декабря 2018 г., 17:59 (Объединено)

Датчик положения коленчатого вала Где он расположен?

1. Верно ли это, когда этот датчик начнет выходить из строя через несколько миль и возраст?
2. Что делает этот датчик и почему останавливается двигатель?

Мне сказали, что его ремонтировать было дороговато из-за его расположения. Они спросили меня, заменили ли мне ремень ГРМ. Я сказал им, что через 2 недели у меня назначена встреча, чтобы поменять этот пояс. Они посоветовали, если возможно, не водить фургон в течение следующих двух недель и выполнить всю работу, так как это сэкономит мне деньги.Они сказали, что замена ремня ГРМ и змеевика и датчика коленчатого вала обойдется мне примерно в 700 долларов.

3. Так кажется ли это справедливой ценой за весь труд и детали, необходимые для выполнения такой работы?
