Принцип работы сцепления
Сцепление является важным конструктивным элементом трансмиссии автомобиля. Сцепление предназначено для кратковременного отсоединения двигателя от трансмиссии и плавного их соединения при переключении передач, а также предохранения элементов трансмиссии от перегрузок и гашения колебаний. Сцепление автомобиля располагается между двигателем и коробкой передач.
В зависимости от конструкции различают следующие типы сцепления:
✔фрикционное сцепление;
✔гидравлическое сцепление;
✔электромагнитное сцепление.
Фрикционное сцепление передает крутящий момент за счет сил трения. В гидравлическом сцеплении связь обеспечивается за счет потока жидкости. Электромагнитное сцепление управляется магнитным полем.
Самым распространенным типом сцепления является фрикционное сцепление. Различает следующие виды фрикционного сцепления:
✔однодисковое сцепление;
✔двухдисковое сцепление;
✔многодисковое сцепление.
В зависимости от состояния поверхности трения сцепление может быть сухое и мокрое. В сухом сцеплении используется сухое трение между дисками. Мокрое сцепление предполагает работы дисков в жидкости.
На современных автомобилях устанавливается в основном сухое однодисковое сцепление. Однодисковое сцепление имеет следующее устройство:
✔маховик;
✔картер сцепления;
✔нажимной диск;
✔ведомый диск;
✔диафрагменная пружина;
✔подшипник выключения сцепления;
✔муфта выключения;
✔вилка сцепления.

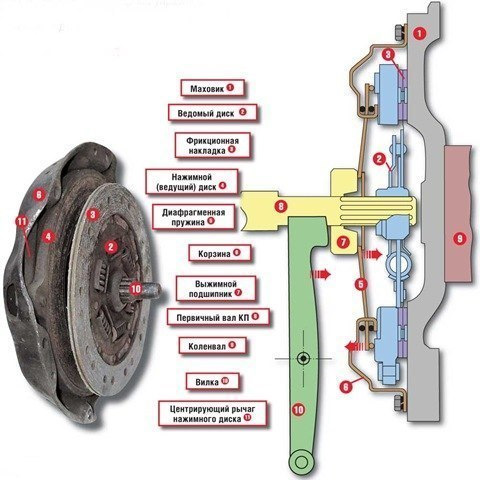

Схема однодискового сцепления
Маховик устанавливается на коленчатом вале двигателя. Он выполняет роль ведущего диска сцепления . На современных автомобилях применяется, как правило, двухмассовый маховик. Такой маховик состоит из двух частей, соединенных пружинами. Одна часть соединена с коленчатым валом, другая — с ведомым диском. Конструкция двухмассового маховика обеспечивает сглаживание рывков и вибраций коленчатого вала. В картере сцепления размещаются конструктивные элементы сцепления. Картер сцепления крепиться болтами к двигателю.
Нажимной диск прижимает ведомый диск к маховику и при необходимости освобождает его от давления. Нажимной диск соединен с корпусом (кожухом) с помощью тангенциальных пластинчатых пружин. Тангенциальные пружины, при выключении сцепления, выполняют роль возвратных пружин.
На нажимной диск воздействует диафрагменная пружина, обеспечивающая необходимое усилие сжатия для передачи крутящего момента. Диафрагменная пружина наружным диаметром опирается на края нажимного диска. Внутренний диаметр пружины представлен упругими металлическими лепестками, на концы которых воздействует подшипник выключения сцепления. Диафрагменная пружина закреплена в корпусе. Для закрепления используются распорные болты или опорные кольца.
Нажимной диск, диафрагменная пружина и корпус образуют единый конструктивный блок, который носит устоявшееся название корзина сцепления. Корзина сцепления имеет жесткое болтовое соединение с маховиком. По характеру работы различают два типа корзин сцепления — нажимного и вытяжного действия. В распространенной корзине сцепления нажимного действия лепестки диафрагменной пружины при выключении сцепления перемещаются к маховику. В вытяжной корзине сцепления наоборот — лепестки диафрагменной пружины перемещаются от маховика. Данный тип корзины сцепления характеризуется минимальной толщиной, поэтому применяется в стесненных условиях.
Ведомый диск располагается между маховиком и нажимным диском. Ступица ведомого диска соединяется шлицами с первичным валом коробки передач и может перемещаться по ним. Для обеспечения плавности включения сцепления в ступице ведомого диска размещены демпферные пружины, выполняющие роль гасителя крутильных колебаний.
На ведомом диске с двух сторон установлены фрикционные накладки. Накладки изготавливаются из стеклянных волокон, медной и латунной проволоки, которые запрессованы в смесь из смолы и каучука. Такой состав может кратковременно выдерживать температуру до 400°С. Накладки ведомого диска могут иметь и более высокую тепловую характеристику. На спортивных автомобилях устанавливают т.н. керамическое сцепление, накладки ведомого диска которого состоят из керамики, кевлара и углеродного волокна. Еще более прочные металлокерамические накладки, выдерживающие температуру до 600°С.
Подшипник выключения сцепления (обиходное название — выжимной подшипник) является передаточным устройством между сцеплением и приводом. Он располагается на оси вращения сцепления и непосредственно воздействует на лепестки диафрагменной пружины. Подшипник располагается на муфте выключения. Перемещение муфты с подшипником обеспечивает вилка сцепления.
Схема двухдискового сцепления
На грузовых и легковых автомобилях с мощным двигателем применяется двухдисковое сцепление. Двухдисковое сцепление осуществляет передачу большего крутящего момента при неизменном размере, а также обеспечивает больший ресурс конструкции. Это достигнуто за счет применения двух ведомых дисков, между которыми установлена проставка. В результате получены четыре поверхности трения.
Принцип работы сцепления
Однодисковое сухое сцепление постоянно включено. Работу сцепления обеспечивает привод сцепления.
При нажатии на педаль сцепления привод сцепления перемещает вилку сцепления, которая воздействует на подшипник сцепления. Подшипник нажимает на лепестки диафрагменной пружины нажимного диска. Лепестки диафрагменной пружины прогибаются в сторону маховика, а наружный край пружина отходит от нажимного диска, освобождая его. При этом тангенциальные пружины отжимают нажимной диск. Передача крутящего момента от двигателя к коробке передач прекращается.
При отпускании педали сцепления диафрагменная пружина приводит нажимной диск в контакт с ведомым диском и через него в контакт с маховиком. Крутящий момент за счет сил трения передается от двигателя к коробке передач
1
2
3
4

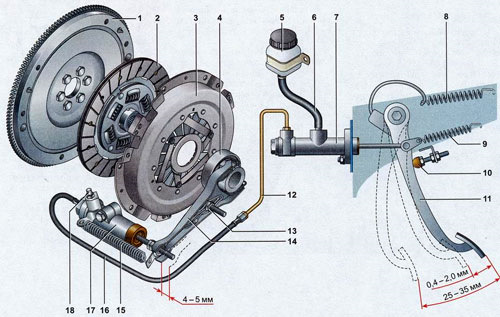

Устройство и принцип работы сцепления автомобиля
Сцеплением называется механизм трансмиссии, передающий крутящий момент от двигателя к коробке передач за счет силы трения. Также оно позволяет кратковременно отсоединить двигатель от трансмиссии и вновь их плавно соединить. Существует достаточно много разновидностей муфт сцепления. Они различаются по количеству ведомых дисков (однодисковое, двухдисковое или многодисковое), по типу рабочей среды (сухое или мокрое) и по типу привода. Разные виды сцеплений имеют соответствующие преимущества и недостатки, но наибольшее распространение на современных автомобилях получило однодисковое сухое сцепление либо с механическим, либо гидравлическим приводом.
Функции сцепления
Муфта сцепления устанавливается между двигателем и коробкой передач и является одним из наиболее нагруженных элементов трансмиссии. Она выполняет следующие основные функции:
- Плавное разъединение и соединение двигателя и коробки передач.
- Передача крутящего момента без проскальзывания (без потерь).
- Компенсация вибраций и нагрузок от неравномерности работы двигателя.
- Снижение нагрузок на элементы двигателя и трансмиссии.

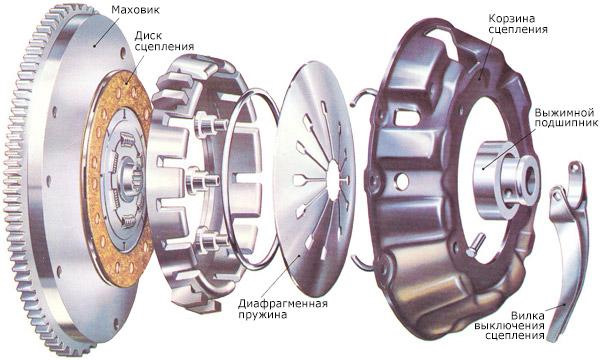

Элементы муфты сцепления
Стандартная муфта сцепления, применяющаяся на большинстве автомобилей с механической коробкой передач, включает следующие основные элементы:
-
– ведущий диск.
- Ведомый диск сцепления.
- Корзина сцепления – нажимной диск.
- Выжимной подшипник сцепления.
- Муфта выключения сцепления.
- Вилка сцепления.
- Привод сцепления.
На ведомый диск сцепления с обеих сторон установлены фрикционные накладки. Его функция – передача крутящего момента за счет силы трения. Встроенный в корпус диска пружинный демпфер крутильных колебаний смягчает соединение с маховиком и гасит вибрации и нагрузки от неравномерности работы двигателя.
Нажимной диск и диафрагменная пружина, воздействующие на ведомый диск сцепления, в сборе представляют собой единый узел, получивший название “корзина сцепления”. Ведомый диск сцепления расположен между корзиной и маховиком и соединен с первичным валом коробки передач с помощью шлицев, по которым он может перемещаться.
Диафрагменная пружина корзины может быть либо нажимного, либо вытяжного принципа действия. Отличие – в направлении приложения усилия от привода сцепления: к маховику или от маховика. Особенность конструкции пружины вытяжного действия позволяет использовать корзину, толщина которой значительно меньше. Это делает узел максимально компактным.
Принцип работы
Принцип работы сцепления основан на жестком соединении ведомого диска сцепления и маховика двигателя за счет возникающей силы трения от усилия, которое создает диафрагменная пружина. Сцепление имеет два режима: «включено» и «выключено». Основное время работы ведомый диск прижат к маховику. Крутящий момент от маховика передаётся ведомому диску, а от него через шлицевое соединение на первичный вал коробки передач.

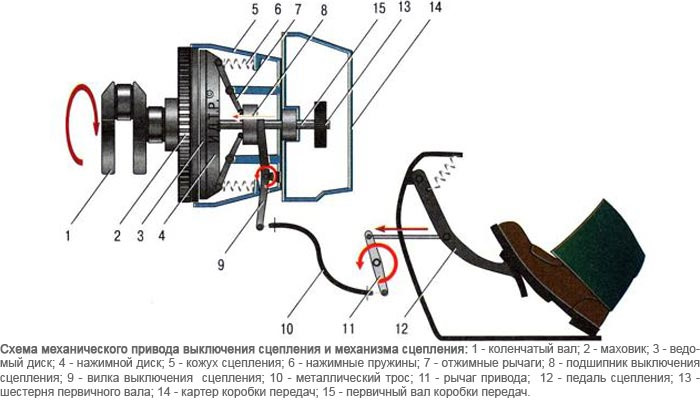

Для выключения муфты водитель нажимает на педаль, которая соединена с вилкой механическим или гидравлическим приводом. Вилка перемещает выжимной подшипник, который, нажимая на концы лепестков диафрагменной пружины, прекращает её давление на нажимной диск, а он, в свою очередь, освобождает ведомый. В этот момент двигатель разъединен с трансмиссией.
После включения нужной передачи в коробке передач водитель отпускает педаль сцепления, вилка перестаёт воздействовать на выжимной подшипник, а тот на пружину. Нажимной диск прижимает ведомый к маховику. Двигатель соединен с трансмиссией.
Виды сцепления
Сухое сцепление
Принцип действия сцепления данного типа основан на силе трения, возникающей при взаимодействии сухих поверхностей: ведущего, ведомого и нажимного дисков. Это обеспечивает жесткую связь двигателя и коробки передач. Сухое однодисковое сцепление – самый распространенный вид, использующийся на основной массе автомобилей с механической КПП.
Мокрое сцепление
Данный вид сцепления предполагает работу трущихся поверхностей в масляной ванне. По сравнению с сухой, такая схема обеспечивает более плавное соприкосновения дисков; узел эффективнее охлаждается за счет циркуляции жидкости и может передавать больший момент на трансмиссию.
Мокрая схема обычно применяется на современных роботизированных КПП с двойным сцеплением. Особенность работы такого сцепления заключается в том, что на четные и нечетные передачи КПП подается крутящий момент от отдельных ведомых дисков. Привод сцепления – гидравлический, управляемый электроникой. Переключение скоростей происходит при постоянной передаче крутящего момента на трансмиссию без разрыва потока мощности. Данная конструкция является более дорогой и сложной в производстве.
Сухое двухдисковое сцепление
Сухое двухдисковое сцепление предполагает наличие двух ведомых дисков и промежуточной проставки между ними. Данная схема способна передать больше крутящего момента при тех же размерах механизма сцепления. Сама по себе она проще в производстве по сравнению с мокрой. Обычно применяется на грузовиках и легковых автомобилях с особо мощными двигателями.
Сцепление двухмассового маховика
Двухмассовый маховик состоит из двух частей. Одна из них связана с двигателем, вторая – с ведомым диском. Обе составляющие маховика имеют небольшой свободный ход относительно друг друга в плоскости вращения и соединены пружинами между собой.
Особенностью сцепления двухмассового маховика является отсутствие пружинного демпфера крутильных колебаний в ведомом диске. Функция гашения колебаний заложена в конструкцию маховика. Помимо передачи крутящего момента он максимально эффективно сглаживает вибрации и нагрузки, возникающие от неравномерности работы двигателя.
Ресурс сцепления
Ресурс сцепления главным образом зависит от условий эксплуатации автомобиля, а также от стиля езды водителя. В среднем, срок службы сцепления может доходить до 100-150 тысяч километров пробега. В результате естественного износа, возникающего в момент соприкосновения дисков, фрикционные поверхности изнашиваются и требуют замены. Основная причина – проскальзывание дисков.
Двухдисковое сцепление обладает большим ресурсом за счет увеличенного числа рабочих поверхностей. Выжимной подшипник сцепления задействуется при каждом разрыве соединения двигателя и коробки передач. Со временем в подшипнике вырабатывается и теряет свойства вся смазка, в следствие чего он перегревается и выходит из строя.
Особенности керамического сцепления
Ресурс сцепления и эффективность его работы на пределе нагрузок зависит и от свойств материала, обеспечивающего зацепление дисков. Стандартный состав накладок дисков сцепления большинства автомобилей включает спрессованную смесь стеклянных и металлических волокон, смолы и каучука. Поскольку принцип работы сцепления базируется на силе трения, фрикционные накладки ведомого диска рассчитаны на работу при высоких температурах, доходящих до 300-400 градусов Цельсия.
В мощных спортивных автомобилях нагрузки на сцепление намного превышают обычные нормы. Для некоторых трансмиссий может применяться керамическое и металлокерамическое сцепление. В состав материала таких накладок входит керамика и кевлар. Металлокерамический фрикционный материал менее подвержен износу и выдерживает нагрев до 600 градусов без потери рабочих качеств.
Производители используют различные конструкции муфты сцепления, оптимальные для определенного автомобиля, исходя из его назначения и стоимости. Сухое однодисковое сцепление остается достаточно эффективной и недорогой в изготовлении конструкцией. Данная схема широко применяется на легковых автомобилях бюджетного и среднего классов, а также на внедорожниках и грузовиках.
Почему в коробке жидкость, а не масло?
Раньше все автомобильные сцепления стремились содержать в сухости. Попадание масла или антифриза часто приводило к выходу накладок ведомого диска из строя. Вместе с тем на мотоциклах издавна используется многодисковое сцепление, работающее в масляной ванне. «Мокрые» сцепления в автомобилях стали применять в преселективных коробках передач. Конечно, такие коробки производят и с двумя сухими сцеплениями, но мокрые рассчитаны на более высокие нагрузки, и их автолюбители уважают больше.
В гидромеханическом автомате и вариаторе мокрые многодисковые сцепления используют повсеместно.
Что трансформирует гидротрансформатор?
А почти всё трансформирует! Так же, как электротехнический трансформатор изменяет и напряжение, и ток, гидротрансформатор меняет и частоту вращения выходного вала, и крутящий момент на нем. Частота вращения на выходе может изменяться от нулевой (например, когда машина стоит на светофоре) до совпадающей с частотой вращения коленчатого вала при блокировке гидротрансформатора. А крутящий момент может увеличиваться в 2,0–3,5 раза благодаря действию реакторного колеса. Однако обороты на выходе при повышении момента снижаются, ведь закон сохранения энергии никто не отменял.
Почему жидкости в трансмиссии загрязняются?
В отличие от двигателя, имеющего систему фильтрации воздуха, агрегаты трансмиссии, как правило, снабжены обычными сапунами, т. е. устройствами, соединенными с атмосферой для выравнивания давлений внутри и снаружи. При бесконечных нагревах и охлаждениях сапуны засасывают внутрь грязь и пыль, а также воду. Само собой, что масла и жидкости при этом повреждаются. А еще их загрязняют продукты износа шестерен, муфт, подшипников, фрикционов, конусов и ремней в вариаторах.
Почему жидкость, а не масло?
Исторически смазывающую субстанцию для коробок передач и ведущих мостов называли маслами. Но с приходом автоматических коробок передач в англоязычных странах появилось понятие ATF (Automatic Transmission Fluid) – жидкость для автоматических трансмиссий. Смена названия обусловлена тем, что применяемая в автоматах жидкость выполняет множество функций, не свойственных маслам. Фактически именно она передает крутящий момент от двигателя к коробке. Она же создает давление на фрикционы многодисковых сцеплений или ленточных тормозов, включающих нужную передачу. А в вариаторах жидкость должна обеспечивать определенную силу трения, «склеивая» рабочие поверхности конусов и ремня.
Что такое триподы?
Это разновидность ШРУСа. На шлицевом конце вала привода со стороны внутреннего шарнира установлена ступица с тремя шипами – трехшиповик. На каждом из шипов (цапфе) расположен игольчатый подшипник, наружное кольцо которого имеет сферическую поверхность.
Сухое сцепление: для чего оно необходимо
Сухое сцепление – это технология, используемая в различных механизмах и системах с целью обеспечения надежного соединения двух элементов. Оно находит применение в автомобильной, промышленной и других отраслях, где требуется передача силы и управление. Сухое сцепление работает на основе трения между двумя твердыми поверхностями и может достичь высокой эффективности благодаря определенным техническим решениям и материалам.
Основная цель сухого сцепления – обеспечение надежной передачи механической силы от одного элемента системы к другому. Это особенно важно в автомобильной технике, где сцепление между двигателем и трансмиссией позволяет передавать мощность на колеса и управлять движением автомобиля. Сухое сцепление также широко применяется в промышленности, например, в сельскохозяйственных машинах, где требуется переключение мощности между двигателем и рабочими инструментами.
Для работы сухого сцепления используются специальные материалы, обладающие высоким коэффициентом трения. Они создают надежное сцепление между двумя элементами системы при приложении сравнительно небольшой силы. Кроме того, важным фактором являются геометрия и конструкция сцепления, которые позволяют преодолеть инерцию и силы сопротивления, возникающие при передаче силы. В результате, сухое сцепление работает эффективно и обеспечивает требуемую передачу момента или мощности без проскальзывания или поломок.
Сухое сцепление – это надежная и эффективная технология, которая находит применение в различных сферах. Оно обеспечивает передачу механической силы и мощности, а также может быть использовано для управления движением и переключением мощности. Техническое решение, материалы и конструкция сухого сцепления позволяют достичь высокой эффективности и надежности работы системы.
Первый этап: Что такое сухое сцепление
Сухое сцепление — это механизм, используемый в автомобилях с механической трансмиссией для передачи крутящего момента от двигателя к колесам. Оно выполняет функцию соединения двигателя с коробкой передач и переключения передач.
Система сухого сцепления состоит из трех основных компонентов: маховика, диска сцепления и давящего диска. Маховик жестко присоединен к коленчатому валу двигателя и служит для амортизации колебаний и вибраций.
Диск сцепления имеет специальную поверхность с множеством маленьких выступов и пружин для обеспечения сцепления с другими компонентами системы. Давящий диск обеспечивает необходимое давление на диск сцепления, чтобы обеспечить передачу крутящего момента.
Основной принцип работы сухого сцепления заключается в том, что когда водитель переключает передачу, давление на педаль сцепления приводит к тому, что давящий диск освобождается от диска сцепления, разрывая связь между двигателем и колесами. Это позволяет водителю безопасно переключать передачи и остановить автомобиль, не выключая двигатель.
Сухое сцепление имеет ряд преимуществ по сравнению с другими типами сцепления. Оно более простое в использовании и обслуживании, и его замена обычно требуется реже, чем у других типов сцепления. Однако, сухое сцепление обычно обладает меньшей силой сцепления, чем сцепление с жидкостью, что может ограничить его применение в некоторых ситуациях.
В целом, понимание сухого сцепления и его работы является важным для владельцев и водителей автомобилей, чтобы обеспечить безопасность и надежность работы транспортного средства.
Определение и цель сухого сцепления
В автомобильной технике термин «сухое сцепление» относится к механизму передачи крутящего момента от двигателя к трансмиссии без применения смазочных материалов, таких как масло или жидкость. Оно используется в большинстве автомобилей с механической трансмиссией.
Цель сухого сцепления состоит в обеспечении надежной передачи крутящего момента от двигателя к трансмиссии при смене передач и разгоне автомобиля. Оно должно обеспечивать эффективную работу автомобиля, минимизировать потери энергии и обеспечивать комфортное переключение передач.
Сухое сцепление состоит из нескольких ключевых компонентов, включая сцепной диск, прессовый диск, механизмы выключения и нажатия сцепления, и устройства регулировки.
Основные преимущества сухого сцепления включают высокую эффективность передачи мощности, отсутствие потерь мощности из-за волн в смазочных материалах, простоту конструкции и низкую стоимость обслуживания. Однако, у сухого сцепления также есть некоторые недостатки, такие как возможность перегрева и износа дисков при интенсивной эксплуатации или при использовании мощных двигателей.
Сухое сцепление является важной частью автомобильной трансмиссии и играет ключевую роль в обеспечении передачи мощности от двигателя к колесам автомобиля. Правильное функционирование сухого сцепления влияет на производительность и комфортность автомобиля, поэтому его регулярное обслуживание и замена при необходимости являются важными аспектами обслуживания автомобиля.
Второй этап: Основная функция сухого сцепления
После того, как между поверхностями сцепления создано первичное сцепное усилие, наступает второй этап работы сухого сцепления — основная функция. Основная функция сухого сцепления заключается в передаче крутящего момента от приводящего механизма (например, двигателя) к приводимому механизму (например, колесам автомобиля).
Один из ключевых моментов в работе сухого сцепления — это сцепное трение. В процессе передачи крутящего момента, поверхности сцепления испытывают трение, которое обеспечивает передачу сил сцепления. Таким образом, сухое сцепление превращает крутящий момент в передачу движения.
Крутящий момент, создаваемый приводящим механизмом, передается посредством давления на поверхности сцепления. Для обеспечения качественной работы сухого сцепления, поверхности контакта должны быть достаточно прочными и иметь определенную шероховатость. Шероховатость поверхностей позволяет увеличить сцепное трение, что в свою очередь обеспечивает более надежную передачу движения.
При передаче крутящего момента на приводимый механизм, сухое сцепление также обеспечивает плавность работы. Это означает, что сухое сцепление должно быть способно адаптироваться к изменениям в условиях передачи движения, таким, как перемены оборотов двигателя или нагрузки на сцепное устройство.
В зависимости от конкретной конструкции и назначения механизма, используется различные типы сухого сцепления. От выбора и правильного функционирования сухого сцепления зависит эффективность работы транспортного средства или другого механизма.
Сцепление движущихся частей
Сухое сцепление в автомобиле является важным элементом, который обеспечивает передачу движения от двигателя к колесам. Это происходит благодаря сцеплению двух основных частей: маховика двигателя и ведущего диска сцепления.
Ведущий диск сцепления соединен с коленчатым валом двигателя и передает вращение на маховик. Маховик, в свою очередь, передает это вращение на трансмиссию автомобиля.
Важно отметить, что сухое сцепление предназначено для работы в условиях, когда нет нагрузки на колеса. Во время движения автомобиля сцепление позволяет беспрепятственно передавать вращение от двигателя на колеса.
Сухое сцепление состоит из следующих элементов:
- Маховик двигателя: это крутящий момент, который передается на ведущий диск;
- Ведущий диск сцепления: приводит в движение трансмиссию автомобиля;
- Давление на диск сцепления: позволяет обеспечить сцепление между маховиком и ведущим диском;
- Выключатель сцепления: регулирует передачу вращения от двигателя к колесам.
Сухое сцепление работает путем сжатия ведущего диска сцепления на маховик. Это создает трение между диском и маховиком, что позволяет передавать вращение от двигателя к колесам.
Давление на диск сцепления контролируется педалью сцепления, которая находится внутри салона автомобиля. При нажатии на педаль сцепления, выключатель сцепления отключает передачу вращения и разрывает сцепление между маховиком и ведущим диском, что позволяет переключаться между передачами трансмиссии.
Сухое сцепление играет важную роль в автомобиле, обеспечивая безопасность и эффективность его движения. Поэтому важно знать о его устройстве и принципе работы, чтобы правильно использовать автомобиль и обеспечить его долговечность.
Третий этап: Необходимость сухого сцепления в различных сферах
Сухое сцепление, как важный этап в процессе передачи механической энергии, находит широкое применение в различных сферах человеческой деятельности. Благодаря своим особенностям и преимуществам, сухое сцепление нашло применение в таких отраслях, как автомобилестроение, промышленность, судостроение и другие.
1. Автомобилестроение
В автомобилестроении сухое сцепление играет решающую роль для безопасной и эффективной работы трансмиссии автомобиля. Оно обеспечивает передачу крутящего момента от двигателя к трансмиссии, позволяет водителю контролировать скорость и переключать передачи. Сухие сцепления используются в механических коробках передач автомобилей с механической трансмиссией, а также в спортивных и гоночных автомобилях для повышения их динамических характеристик и скорости.
2. Промышленность
В промышленности сухие сцепления используются для передачи энергии и управления в различных механизмах и машинах. Они находят применение в прессах, станках с ЧПУ, конвейерах, газовых и паровых турбинах, компрессорах, насосах и других устройствах. Сухое сцепление позволяет эффективно передавать и регулировать мощность в этих системах, обеспечивая их надежную и безотказную работу.
3. Судостроение
В судостроении сухие сцепления играют важную роль для передачи мощности от двигателя судна к пропеллеру или гребным винтам. Они позволяют контролировать скорость и направление движения судна, а также обеспечивают быструю и плавную смену скорости движения. Сухие сцепления используются в грузовых и пассажирских судах, яхтах, катерах и других видах судов, обеспечивая их надежность и маневренность.
4. Другие сферы применения сухого сцепления
Сухое сцепление также находит применение в ряде других отраслей и сфер деятельности, таких как электроинструменты, мотоциклы, сельское хозяйство, строительство и другие. В электроинструментах сухое сцепление используется для регулирования мощности и предотвращения перегрузок. В мотоциклах оно обеспечивает плавный и быстрый старт, а также безопасную работу трансмиссии. В сельском хозяйстве оно используется для передачи мощности от двигателя в сельскохозяйственные машины и оборудование. В строительстве сухие сцепления применяются в строительной технике, грузовых машинах и других устройствах для передачи и регулирования мощности.
Автомобильная промышленность и другие отрасли
Сухое сцепление является одной из ключевых составляющих в автомобильной промышленности. Оно используется для передачи вращения от двигателя к трансмиссии, а также для сцепления и разъединения двигателя с передними или задними колесами.
В автомобильной промышленности сухое сцепление используется в различных типах транспортных средств, включая легковые автомобили, грузовики, автобусы и мотоциклы. Оно позволяет эффективно передавать мощность от двигателя к колесам, обеспечивая плавное ускорение и снижая износ трансмиссии.
Кроме автомобильной промышленности, сухое сцепление также широко применяется в других отраслях. Например, оно используется в промышленности для сцепления и разъединения двигателей с машинами и оборудованием. Оно также может быть использовано в ядерной энергетике для сцепления и разъединения роторов турбин с генераторами.
Сухое сцепление обычно состоит из двух основных частей: маховика и диска сцепления. Маховик прикреплен к двигателю и служит для уравновешивания и хранения энергии вращения. Диск сцепления соединен с трансмиссией и обеспечивает передачу мощности от двигателя.
Преимущества сухого сцепления включают высокую эффективность передачи мощности, низкую стоимость производства и простоту обслуживания. Кроме того, сухое сцепление не требует специального обслуживания и может работать в широком диапазоне температур и условий эксплуатации.
В заключение, сухое сцепление играет важную роль в автомобильной промышленности и других отраслях. Оно обеспечивает эффективную передачу мощности и позволяет улучшить производительность и надежность различных типов транспортных и промышленных средств.
Четвертый этап: Принцип работы сухого сцепления
Сухое сцепление является одним из основных компонентов автомобильной трансмиссии. Оно предназначено для передачи крутящего момента от двигателя к трансмиссии и, в конечном счете, к приводным колесам автомобиля. Принцип работы сухого сцепления основывается на трении между двумя деталями — сцеплением и маховиком.
Сцепление состоит из двух основных частей — сцепной пластины и давления, которые расположены на ведущем валу двигателя. Маховик, в свою очередь, является частью ведомого вала. Когда водитель переключает передачу, давление на сцепление изменяется и сцепление начинает рассеивать энергию двигателя, что позволяет переключать передачи плавно без рывков.
Принцип работы сухого сцепления основывается на трении. Сцепление и маховик имеют шероховатую поверхность, что создает силу трения при нажатии на сцепление. Эта сила трения препятствует вращению маховика на ведущем валу и позволяет передавать крутящий момент от двигателя к трансмиссии.
При переключении передачи давление на сцепление изменяется, что приводит к изменению силы трения. Это позволяет отключить сцепление и позволяет передаче включиться или выключиться. Как только сцепление отключено, маховик свободно вращается на ведущем валу. После этого включается другая передача, и процесс повторяется.
Сухое сцепление обладает рядом преимуществ, таких как простота конструкции, надежность и долговечность. Однако, оно не обеспечивает такой плавности переключения передач, как мокрое сцепление. Тем не менее, сухое сцепление широко используется в широком спектре автомобилей и является незаменимым компонентом автомобильной трансмиссии.
Вопрос-ответ
Зачем нужно сухое сцепление?
Сухое сцепление необходимо для передачи крутящего момента между двумя валами в различных механизмах и устройствах. Оно применяется в автомобилях, мотоциклах, сельскохозяйственной и строительной технике, а также в промышленных установках. Сухое сцепление обеспечивает эффективную и надежную передачу мощности, а также возможность контроля над крутящим моментом.
Как работает сухое сцепление?
Сухое сцепление состоит из трех основных компонентов: диска сцепления, нажимного диска и подшипника выключения сцепления. При нажатии на педаль сцепления, нажимной диск перемещается и прижимает диск сцепления к маховику. Между ними образуется силовая связь, позволяющая передавать крутящий момент от двигателя к трансмиссии. Разъединение сцепления происходит при отпускании педали, при этом диск сцепления освобождается от маховика, и передача момента прекращается.
Каковы преимущества сухого сцепления перед другими типами сцеплений?
Сухое сцепление обладает несколькими преимуществами по сравнению с другими типами сцеплений. Во-первых, оно более компактное и легкое, что позволяет сэкономить пространство и вес в механизме. Во-вторых, сухое сцепление имеет высокую эффективность и надежность передачи мощности, что особенно важно в автомобилях и другой технике. Кроме того, оно обладает более широким диапазоном работоспособности и долгим сроком службы.
