О коробке DSG

Роботизированная коробка передач DSG (Direct Shift Gearbox) является в настоящее время самой совершенной автоматизированной коробкой, устанавливаемой на массовые модели легковых автомобилей.

Коробка DSG обеспечивает переключение передач без разрыва потока мощности, что значительно повышает ее потребительские качества по сравнению с другими «роботами».

Непрерывная передача крутящего момента от двигателя к ведущим колесам достигнута за счет применения двух сцеплений и соответствующих им двух рядов передач. Коробка передач DSG имеет шестиступенчатую и семиступенчатую конструкции. Семиступенчатая коробка (крутящий момент до 250 нм) устанавливается на легковые автомобили B, C и некоторые модели D класса. Шестиступенчатая коробка передач передает крутящий момент до 350 нм и устанавливается на более мощных машинах.

Коробка передач DSG имеет следующее устройство:

1) двойное сцепление;
2) первый ряд передач;
3) второй ряд передач;
4) главная передача;
5) дифференциал;
6) система управления коробкой передач;
7) корпус (картер) коробки.

Двойное сцепление обеспечивает передачу крутящего момента на первый и второй ряды передач. Сцепление включает ведущий диск, соединенный через входную ступицу с маховиком, и две фрикционные многодисковые муфты, связанные через главную ступицу с рядами передач.

На шестиступенчатой коробке передач двойное сцепление «мокрого» типа, т.е. постоянно находится в масле. Семиступенчатая коробка имеет сухое сцепление, что позволяет значительно уменьшить объем заправляемого масла (с 6.5 л до 1.7 л), снизить энергозатраты и повысить топливную экономичность двигателя. С этой же целью на семиступенчатой коробке масляный насос с гидравлическим приводом заменен на более экономичный электрический насос.

Первый ряд коробки обеспечивает работу нечетных передач и заднего хода, второй ряд отвечает за четные передачи. Каждый из рядов передач представляет собой первичный и вторичный валы с блоками шестерен. Первичные валы расположены соосно, при этом первичный вал второго ряда выполнен полым и надет на первичный вал первого ряда.

Шестерни на первичных валах имеют жесткое соединение с валом. Шестерни вторичных валов вращаются свободно. При этом шестерни первичного и вторичного валов находятся в постоянном зацеплении. Между шестернями вторичного вала расположены синхронизаторы, которые осуществляют включение конкретной передачи. Для выполнения реверсивного движения в коробке передач предусмотрен промежуточный вал с шестерней заднего хода. На вторичных валах также расположены ведущие шестерни главной передачи.

Для управления сцеплением и переключения передач предназначена система управления коробкой передач. Система управления включает:

1) входные датчики;
2) электронный блок управления;
3) электрогидравлический блок управления;
4) исполнительные механизмы.

Электронный и электрогидравлический блоки управления, а также практически все входные датчики, объединены в единый модуль, имеющий название Mechatronic. Модуль управления располагается непосредственно в картере коробки передач.

Входные датчики отслеживают частоту вращения на входе и выходе коробки передач, давление и температуру масла, а также положение вилок включения передач. Электронный блок управления на основании сигналов датчиков реализует, заложенный в него, алгоритм управления коробкой передач.

Электрогидравлический блок управления обеспечивает работу гидравлического контура управления коробкой передач. В него входят следующие элементы:

1) золотники-распределители;
2) электромагнитные клапана;
3) клапана регулирования давления;
4) мультиплексор.

Золотники-распределители приводятся в действие рычагом селектора. Электромагнитные клапаны осуществляют переключение передач. Клапаны регулирования давления обеспечивают работу фрикционных муфт. Электромагнитные клапаны и клапаны регулирования давления являются исполнительными механизмами системы управления коробкой передач.

В коробке применено устройство мультиплексор, которое позволяет управлять восьмью гидроцилиндрами переключения передач только с помощью четырех электромагнитных клапанов. В исходном положении мультиплексора работают одни гидроцилиндры, в рабочем – другие, при этом в обоих режимах общие электромагнитные клапаны.

Принцип работы коробки передач DSG заключается в последовательном включении передач обоих рядов. При этом во время работы одной передачи, следующая передача уже выбрана и готова к включению.

Коробка DSG7 с двойным сцеплением вместе с схемой работы

Доступ к сервису временно запрещён

С вашего IP-адреса одновременно поступает очень много запросов.
Такое поведение показалось подозрительным, поэтому мы временно закрыли доступ к сайту.
Возможно, на вашем устройстве есть программы, которые отправляют запросы без вашего ведома.

Что мне делать?

Напишите в службу поддержки через форму обратной связи.
Подробно опишите ситуацию — поможем разобраться, что случилось, и подскажем, как действовать дальше.

Устройство, принцип работы и разновидности коробки передач DSG

Новые разработки в области автоматических коробок передач дают автолюбителю большие возможности для выбора. А с появлением на рынке роботизированной коробки передач DSG с двойным сцеплением сделать выбор становится все труднее – хочется попробовать все, чтобы найти лучшее для себя. DSG – коробка переключения передач нового поколения, в которой сочетаются все лучшие инженерные решения и современные технологии. Разберем в статье её устройство, характеристики, виды, остановимся в том числе и на рекомендациях по эксплуатации.

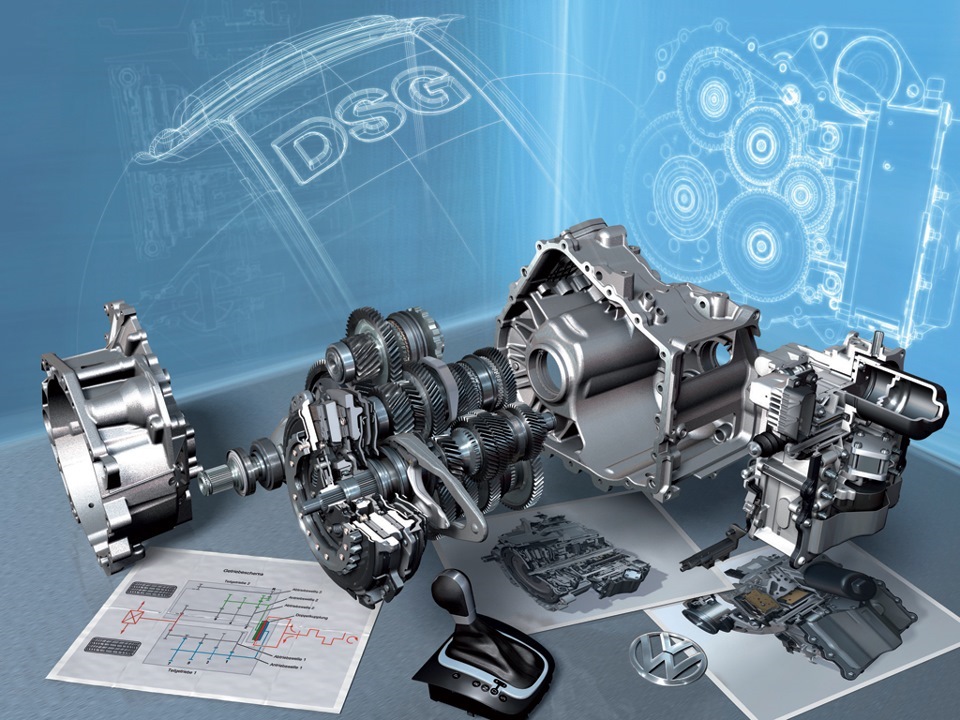

Коробка передач DSG

Селектор переключения КПП с двойным сцеплением

Коробка передач DSG (с нем. Direkt Schalt Getriebe) разработана немецким концерном Volkswagen. Дословно DSG с немецкого переводится как: “коробка прямого включения передач”. Трансмиссия является разновидностью роботизированной коробки передач с применением двойного сцепления, сочетающей в себе характеристики как АКПП, так и механики. Процесс переключения передач и включения/выключения сцепления происходит автоматически, а водитель лишь выбирает необходимый режим движения с помощью рычага селектора передач.

DSG уже давно зарекомендовала себя с положительной стороны в автомобилях спортивного типа, а для обычных транспортных средств пока еще является новинкой. Другое название трансмиссии – преселективная роботизированная коробка передач с двойным сцеплением. Именно наличие двух сцеплений и отличает этот тип АКПП от других ее собратьев.

Устройство и принцип работы

Устройство преселективной 6-и ступенчатой КПП

Устройство АКПП данного типа следующее:

  • главная передача и дифференциал;
  • модуль управления Mechatronic;
  • двойное сцепление; ;
  • внутренний первичный вал;
  • наружный первичный вал;
  • два вторичных вала.

Особенность конструкции DSG заключается в том, что у нее присутствует два первичных и два вторичных вала. Каждый вторичный вал находится в зацеплении с соответствующему ему первичному. Причем на одной паре валов расположены шестерни четных передач, а на другой – нечетных. Первичный вал с четными передачами выполнен полым и в него вставлен первичный вал нечетных передач. Каждый вал соединен со “своим” сцеплением.

Переключение передач происходит следующим образом: движение автомобиля начинается на первой передаче, но вторая передача уже находится в “боевой готовности”, то есть ее шестерни уже находятся в зацеплении. Как только поступит команда о переключении на вторую передачу, нечетное сцепление разомкнется, а четное замкнется. При этом третья передача уже включается на нечетном ряду, чтобы начать работу сразу же после размыкания четного сцепления. Переключение передач осуществляется при помощи синхронизаторов.

Таким образом, передачи переключаются со скоростью, не доступной даже самому опытному водителю. Отсюда и название преселективная КПП (pre – заранее, select – выбор). Говоря научным языком, благодаря этому у коробки передач DSG при переключении передач практически отсутствует разрыв потока мощности от двигателя к КПП. Это положительно сказывается как на разгоне автомобиля, так и на топливной экономичности.

Управление сцеплением и переключением передач осуществляет блок управления. Он состоит из электронного и гидравлического модулей управления, а также датчиков. Этот блок, получивший название Мехатроник, расположен непосредственно в корпусе коробки передач.

Встроенные датчики контролируют состояние коробки передач и следят за работой основных элементов. Отслеживаемые параметры: частота вращения на входе и выходе КПП, уровень давления и температуры масла, положение вилок включения передач. На основании сигналов датчиков Мехатроник реализует алгоритм управления трансмиссией.

Разновидности DSG

В настоящее время различают два вида коробки DSG:

  • шестиступенчатая;
  • семиступенчатая.

Изначально преселективная АКПП была шестиступенчатой. В ней применяется двойное сцепление мокрого типа (в обиходе – «мокрое»). Сцепление постоянно находится в масле, которое обеспечивает смазку деталей и охлаждение дисков, что, в свою очередь, повышает его ресурс.

В отличие от шестиступенчатой, сцепление у 7-ми ступенчатой DSG “сухое”, и масла для данной АКПП требуется раза в три меньше. Масляный насос с гидравлическим приводом заменен здесь на электрический, что позволяет снизить энергозатраты и повысить топливную экономичность двигателя. Зато ресурс сцепления будет ниже.

Трансмиссия DSG 6

АКПП DSG 6 не является последней моделью из ряда роботизированных трансмиссий от Volkswagen. Но она считается более мощной – крутящий момент двигателя составляет 350 Нм.

Сегодня данная КПП устанавливается на автомобили следующих марок:

  • Volkswagen (Golf, Passat, Jetta, Touran, Tiguan);
  • Skoda (Superb, Octavia);
  • Audi (А3, Q3, TT);
  • Seat (Toledo, Alhambra).

Трансмиссия DSG 7

Седьмая модель DSG появилась спустя три года после шестой и была сделана специально для бюджетных автомобилей. DSG 6 отличается большим весом (около 95 килограмм) и большим объемом трансмиссионного масла. DSG 7 весит около 70 килограмм и имеет меньший объем масла, что положительно отражается на расходе топлива и стоимости регулярного обслуживания.

Устройство 7-и ступенчатой КПП с двумя сцеплениями

DSG 7 устанавливается на автомобили, оснащенные двигателем с крутящим моментом до 250 Нм. К ним относятся следующие модели:

  • Volkswagen (Golf, Passat, Transporter, Caddy);
  • Skoda (Fabia, Superb, Octavia);
  • Audi (А3, Q3, TT);
  • Seat (Ibiza, Leon, Altea).

По устройству “сухая” DSG ничем не отличается от “мокрой”. В ее основе лежат: первый и второй вторичные валы, главная передача, масляный фильтр, маховик и блок Мехатроника. Особенностью же этой АКПП является наличие двух сухих фрикционных муфт сцепления, работающих не в масляной ванне. Такое техническое новшество позволило значительно повысить КПД коробки.

Отличия двух поколений DSG

АКПП DSG несомненно является одной из самых совершенных коробок передач. Но, несмотря на явные плюсы, у нее имеются и минусы. Разберем их более подробно, при этом уделим отдельное внимание как “мокрой”, так и “сухой” АКПП.

устройство dsg 7

Главное различие в DSG двух поколений обуславливается величиной передаваемого момента. Это связано с типом автомобилей, на которые устанавливаются коробки. Про вес коробки, потребление масла и топливную экономичность уже было написано выше. Седьмая модель в этом плане будет лучше. А вот больший срок службы и более высокую надежность обеспечит шестиступенчатая коробка.

Коробка передач DSG – что это такое, плюсы и минусы

Обычно все привыкли в автомобилях видеть механическую или автоматическую коробку передач. Но есть КПП нового поколения — DSG. В ее структуру входит как механика, так и коробка автомат. По-другому, ее называют полуавтоматической или коробкой с двойным сцеплением. Этот тип уже давно используется в спортивных автомобилях. В производстве обычных авто еще считается новой технологией. Однако современному автолюбителю просто необходимо знать о коробке передач DSG — что это такое и каков принцип ее работы.

Немного истории

Разработчики автомобильного железа, компания Borg Warner, решила создать трансмиссию, объединяющую качества, а также характеристики АКПП и МКПП. Они создали шестиступенчатую коробку, но она не работала с машинами малой мощности. Позже они придумали семискоростную КПП, но сцепление в ней было сухое, а робот быстро нагревался. После года усердной работы компания решила испробовать свою разработку на автомобилях Volkswagen. Первая партия роботов была выпущена с дефектами, но вскоре все исправили. Теперь DSG пользуется популярностью в современном автомобильном мире.

Коробка передач DSG что это такое

Как устроена КПП DSG?

На данный момент существует две модификации трансмиссии: шестиступенчатая с «мокрым» сцеплением и семискоростная. Каждая имеет какие-то особенности или недостатки, но о них немного позже.
7-ступенчатая состоит из:

  1. Первого выходного вала.
  2. Второго выходного вала.
  3. Главной передачи.
  4. Первичного вала.
  5. Mechatronic.
  6. Масляного фильтра.

Первыми автомобилями с DSG стали машины линейки Volkswagen AG. Именно они вышли с конвейера и разгласили всему миру об этой технологии. На заводе и по сей день изготавливают данную КПП. Итак, что такое коробка DSG? Она представляет собой 5 валов, которые соединены шестернями и 2 сцеплениями. Этой технологией они образуют своеобразным механизм, который сильно отличается от классических коробок передач. Именно он отвечает за быстрый разгон автомобиля и большую скорость, как в машинах с механикой.

Что такое коробка DSG

Внутреннее устройство DSG

Благодаря тому, что переключение передач происходит очень быстро, КПП DSG начали внедрять в спортивные автомобили, где это очень важно.

В чем особенность КПП с двумя сцеплениями и механической трансмиссии?

Новейшая КПП работает очень быстро и плавно. Все передачи переключаются моментально – это козырь для гоночных автомобилей, где скорость, прежде всего. Трансмиссия имеет отличия от механики. Давайте напомним принцип работы механической КПП:

  1. Когда водитель включает сцепление, происходит отделение мотора от трансмиссии, тем самым прекращая подачу силового потока к КПП.
  2. После перемещения рычага коробки передач происходит переход зубчатой муфты от одной шестерни к другой, при том, что они по размеру разные.
  3. Во время этого процесса постепенно выравнивается скорость вращения муфты, что и приводит к включению следующей передачи.
  4. При отпускании педали сцепления трансмиссия вновь соединяется с мотором, запускается крутящий момент, что переходит во вращение колес автомобиля.

Каждый процесс не ощущается физически водителю, но если за рулем неопытный шофер, то благодаря остановке силового потока от мотора к трансмиссии, происходит толчок, который чувствует водитель с пассажирами в салоне. Принцип работы DSG включает в себе процесс работы механики и коробки автомат. Здесь нет педали сцепления. Есть 2 автоматических сцепления, которые регулируют нечетные (первое) и четные (второе) передачи. Скорости переключаются с неотразимой плавностью. Этому способствует электронная система регулировки трансмиссией Mechatronic.

В DSG передачи расположены на разных валах. Если в механике был один-единственный вал, то здесь четные и нечетные размещены на первом и втором выходном вале. При этом внутренний вал размещен во внешнем так, что четные передачи работают от внешнего, а нечетные от внутреннего.

Плюсы и минусы

Роботизированная коробка DSG

Мнения экспертов и пользователей

Рецензии пользователей на КПП абсолютно разные. Предлагаем подробно рассмотреть все плюсы и минусы данной коробки передач. Например, тем, кто пользовался технологией, она по душе. Этому есть ряд причин:

  • расходуется меньший объем топлива. Для автомобиля на коробке DSG необходимо 10,2 литра топлива на 100 километров пути, что даже меньше чем в МКПП;
  • быстрое и плавное переключение скоростей;
  • для гоночных соревнований автомобили с коробкой DSG явно подойдут, ведь когда вы включаете передачу, то следующая уже готова к активации;
  • роботизированная коробка может работать как АКПП, так и в режиме ручного переключения скоростей для удобства пользователей (подобие типтроника);
  • нет потери скорости и мощности (почти, сопоставимо с механикой).

КПП имеет также ряд отрицательных факторов, которые заметили реальные пользователи за время использования коробки. На трансмиссию DSG можно найти отрицательные отзывы, которые даже отговаривают автолюбителей от покупки автомобиля с полуавтоматической коробкой передач:

  1. Автомобилем неудобно пользоваться во время пробок, ведь когда включается одна передача, то вторая уже находится в зацепке, при этом проблематично затормозить на светофоре или на трасе. Поэтому рекомендуют на светофорах включать нейтральную передачу, что является минусом.
  2. Из-за недоработки технологии, машина может вести себя непредсказуемо при проезде на «лежащем полицейском». Происходит сильная и резкая вибрация автомобилем при замедлении хода.
  3. Коробка передач – это достаточно дорогое удовольствие. Говорится не только о стоимости автомобиля, но и ремонте, а также замене масла (для DSG-6).
  4. При остановке автомобиль также не застрахован от резкого толчка как в механике.

Отзывы

Пассат — 2.0 TFSI коробка передач шестиступенчатая «автомат» и DSG

Теперь вы знаете, почему критикуют DSG в современном мире, а также чем установка КПП может обернуться при агрессивном вождении на дорогах больших городов.

Подведем итоги вышесказанному

Полуавтоматическая коробка передач DSG – это современная технология, вмещающая в одном корпусе элементы автоматической и механической КПП. Технология управляется электронной системой Mechatronic. Используется в дорогих или спортивных автомобилях, где требуется быстро переключить передачу. С одной стороны, стоит брать машины с DSG, но с другой – это не вариант для обычной езды на дорогах. Ведь автомобиль может повести себя непредсказуемо, а надежность – это незаменимый фактор, в котором должен быть уверен каждый владелец своего четырехколесного друга. Быстрота и плавность переключения скоростей, меньший расход топлива – это, конечно, хорошо, но все отойдет на задний план, если машина из-за трансмиссии в пробке попадет в аварию или случится любое другое ДТП.
