Как ставится помпа на ваз 2114

Замена помпы ( водяного насоса )

В один прекрасный день я заметил лужу под машиной. Открыл капот, увидел, что уровень антифриза в бачке стал значительно ниже, плюс защита была вся мокрая с левой стороны двигателя. Соответственно стал искать места утечки. Внимательно посмотрел все патрубки, но нигде не нашел утечки. После этого я снял кожух ремня ГРМ и пощупал за помой. Пальцы у меня оказались мокрые, отсюда сразу стало понятно откуда уходит антифриз. Не долго думая, я пошел в магазин и купил помпу с прокладкой. На выбрал было 2 вида: с крыльчаткой из пластика и металла. Я выбрал с металлической крыльчаткой т.к. как мне кажется она надежнее.
Так же приобрел герметик. После я поехал в гараж и приступил к ремонту.
Первым делом я снял защиту двигателя, чтобы в дальнейшем слить антифриз. После чего я начал снимать звездочку распредвала. Для этого я расслабил натяжитель и скинул ремень ГРМ с звездочки. Предварительно выставил метки, чтобы потом было проще. Для демонтажа звездочки распредвала мне понадобилось два ключа. Один на 10 а второй на 17. Ключом на 10 я зафиксировал звездочку, и начал ослаблять болт на 17. Шел он очень туго, понадобилась труба, чтобы его открутить. После этого с помощью отвертки я стал аккуратно расшативать звездочку и снимать ее. Во время снятия звездочки нужно быть внимательным, потому что может выпасть шпонка, поэтому лучше подставить руку снизу чтобы ее не потерять, иногда шпонка не выпадывает и остается на месте. После этого я снял натяжитель.

После чего я принялся сливать антифриз. Для этого я открутил пробку, которая находится в блоке цилиндров.
С радиатора я сливать не стал т.к. не видел необходимости.

Что бы был не сильный напор антифриза, можно не откручивать крышку бачка расширителя. тогда будет литься потихоньку, если нужно побыстрее слить, тогда можно открутить. Потом я ее прикрутил и начал снимать защитный металлический щиток ключом на 10. Так для снятия этого щитка нам необходимо будет открутить и те болты, на которые крепится помпа. После этого, я стал вытаскивать этот щиток, пришлось опробовать несколько вариантов, прежде чем удалось его вытащить. Теперь доступ к помпе открыт. Т.к. мы открутили болты, которые крепят помпу, нам осталось только извлечь ее. Вот результат.

После этого я взял новую помпу и протер места, куда буду наносить герметик, WD-40. После этого я нанес на прокладку герметик с внутренней стороны, насадил ее на помпу и оставил на 10 минут. В это время я протер той же жидкостью место, где помпа крепится на двигатель.

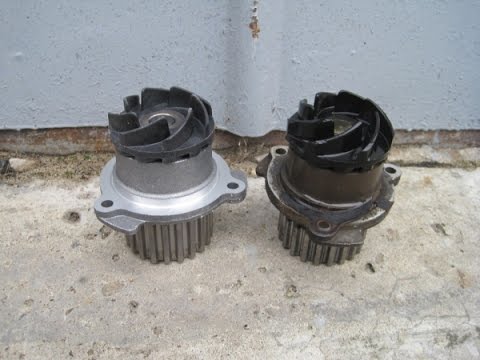

После извлечения старой помпы, сразу стало понятно почему происходила утечка. Часть прокладки осталась на двигателе, а часть на помпе. Прокладка по всей видимости уже не держала.

Я решил заменить не только прокладку но и помпу, потому что старая помпа начала шуметь и уже подходил срок ее службы.

После непродолжительного периода времени я смазал прокладку со стороны соединения с двигателем, поставил новую помпу. Необходимо так же учитывать, что отверстия на помпе находится не на равном расстоянии, поэтому прежде необходимо определить, как ставится помпа. Для этого можно ее поставить и подкрутить два болта, этого будет достаточно чтобы понять правильно она стоит или нет. После установки я надел обратно защитный металлический щиток и стал затягивать болты. При этом болты которые держат помпу я закручивал равномерно, и затягивал постепенно, чтобы у меня нигде не выдавило герметик.

После чего я установил в обратно порядке звездочку распредвала и натяжитель, и затянул необходимые болты и гайки. После этого я начал выставлять метки. Первым делом я проверил метку на маховике в окошке рядом со стыком двигателя. Метка на маховике должна совпадать с меткой на корпусе.

Там все было в порядке. После чего, я провернул звездочку распредвала таким образом что бы метка на шестерне совпадала с выступом на крышке.

После чего я накинул ремень ГРМ и посмотрел, чтобы первый зубчик после прорези на шкиве зажигания совпадал с ремнем ГРМ.

Так же можно отсчитать от прорези 20 зубчиков, 20 зубчик должен приходится на ДПКВ, если все верно установлено.
После установки всех меток, я все прокрутил на 2 полных оборота, и посмотрел на месте ли метки. Все было на месте, а значит что метки были установлены правильно. После этого я надел кожух ремня ГРМ, установил на место защиту, и залил антифриз. Завел, помял патрубки, прогнал антифриз по система, долил необходимое количество и на этом закончил.
Сейчас уровень антифриза стоит на месте, никуда не убегает, под машиной сухо. Так же ушли посторонние звуки. Результатом очень доволен, потрачено времени совсем было не жалко =)

Замена помпы ВАЗ 2113, 2114, 2115 8 клапанов своими руками

Своевременная замена помпы на автомобилях АвтоВАЗ 2113-2115 моделей – залог надежной и безотказной работы двигателя.

Помпа или водяной насос является функциональной частью системы охлаждения ДВС, предназначение которой заключается в регулировке кругооборота жидкости по охлаждаемым контурам. Со временем, при эксплуатации мощность водяного насоса на отечественных автомобилях может снизиться, в результате чего двигатель будет подвержен перегреву – чтобы не допустить этого, важно своевременно диагностировать износ комплектующих и произвести их замену.

Замена помпы на АвтоВАЗ 2113-2115: что нужно и сколько стоит?

Среднестатистическая стоимость в 2018 году на процедуру замены помпы на семейство автомобилей ВАЗ 2113, 2114, 2115 варьируется от 500 до 1750 рублей, в зависимости от архитектуры ДВС, месторасположения СТО и зачастую также включает стоимость самого насоса. Однако процедура установки нового насоса не является сложной и свободно выполняется одной парой рук в домашних условиях, что позволяет прилично сэкономить на обслуживании автомобиля без снижения качества конечного результата.

Для собственноручного ремонта потребуется штатный набор инструментов, а именно:

• гаечные ключи на 10 и 17-19 в количестве 2-3 штук;
• головка на 10, желательно с длинным корпусом;
• шлицевая отвертка с длинной ручкой.

Также может понадобиться домкрат и баллонный ключ, герметик, новые фрикционные прокладки, ветошь для протирки и мягкая щетка.

Самостоятельная диагностика и замена помпы на автомобиле ВАЗ 2114/15

Помпа (водяной насос) является основным узлом системы охлаждения двигателя внутреннего сгорания. Двигатель при работе нагревается до довольно высоких температур. Для избежания перегрева он охлаждается жидким антифризом, принудительно циркулирующим по каналам внутри корпуса. Именно помпа обеспечивает принудительную циркуляцию охлаждающей жидкости.

Назначение и расположение помпы в автомобилях ВАЗ 2114/15

Назначение водяного насоса во всех автомобилях одинаково — обеспечение принудительной циркуляции антифриза в системе охлаждения двигателя. С помощью помпы происходит интенсивное охлаждение главных узлов мотора — цилиндро-поршневой группы и головки блока цилиндров.

Срок службы водяного насоса на автомобилях ВАЗ 2114/15 в зависимости от условий эксплуатации, качества антифриза и самого насоса изменяется в широких пределах — от 40 до 150 тыс. км пробега.

Сама помпа представляет собой корпус с посадочным фланцем. Внутри корпуса на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, перекачивающая охлаждающую жидкость (ОЖ), на другом — приводная шестерня. Чтобы антифриз не проникал внутрь подшипника и через него наружу, в корпус запрессован специальный сальник.

Внутри корпуса помпы на подшипнике установлен вал, на одном конце которого закреплена крыльчатка, на другом — приводная шестерня

Водяной насос встроен в силовой агрегат с правой (по ходу движения) стороны и задействован в работе газораспределительного механизма. Вал с крыльчаткой приводится в движение ремнём ГРМ, надетым на шестерёнку, что создаёт дополнительные сложности при неисправности помпы.

1. Когда сальник начинает пропускать охлаждающую жидкость, она попадает на ремень ГРМ. Ремень из-за этого быстрее изнашивается.
2. При заклинивании вала ремень ГРМ обрывается или слетает. Это часто приводит к столкновению поршней с клапанами и последующему капитальному ремонту двигателя.
3. Отсутствие или недостаток антифриза в системе также может привести к перегреву мотора и, как следствие, к капитальному ремонту.

Водяной насос установлен в блоке цилиндров и входит в состав газораспределительного механизма

На классических моделях ВАЗ помпа вращается от шкива коленчатого вала посредством ремня привода генератора. На автомобилях с передним приводом она интегрирована в механизм газораспределения. Это позволило конструкторам уменьшить габариты силового агрегата.

Шкив насоса вращается ремнем ГРМ

В автомобилях ВАЗ 2114/15 с восемью- и шестнадцатиклапанными двигателями расположение помпы одинаково, а конструкция заметно различается. поэтому они не взаимозаменяемы. Основное отличие — большая ширина ремня ГРМ и приводной шестерни для мотора 16V. Поэтому помпы двигателей с разным количеством клапанов не взаимозаменяемы.

На 16-клапанном двигателе ВАЗ 2114 шестерёнка помпы расположена с левой стороны под натяжным роликом

Диагностика неисправностей

Поскольку водяной насос на ВАЗ 2114/15 полностью закрыт пластиковым кожухом газораспределительного механизма, визуально определить неисправности невозможно. Основные признаки неполадок в работе водяного насоса следующие.

1. Во время работы двигателя со стороны ГРМ доносятся посторонние звуки (гул или скрежет), которые может издавать неисправный подшипник помпы. Однако аналогичный гул может появиться и в случае перетяжки ремня ГРМ после замены, а также при сильном износе натяжного ролика.
2. На кожухе ГРМ, под машиной после стоянки или на днище кузова обнаружились следы антифриза.
3. Резкое повышение температуры двигателя во время движения является следствием потери большей части охлаждающей жидкости. Это может произойти из-за пробоя радиатора или окончательного выхода помпы из строя.

В результате заклинивания подшипника шестёренка и вал насоса перекашивается, что может вызвать разрыв ремня ГРМ

Если сальник водяного насоса пропускает антифриз, его следы видны на блоке цилиндров

Для более точной постановки диагноза следует выполнить следующее.

Ключом на 10 открутите три болта крепления и снимите защитный пластиковый кожух.

Откручиваются три болта крепления, и снимается защитный кожух

Почти всегда диагностика водяного насоса производится при замене ремня ГРМ. Согласно технической документации на автомобили ВАЗ 2114/15 на двигателях 8V ремень должен меняться каждые 60 тыс. км пробега, на двигателях 16V — каждые 45 тыс. км.

Замена помпы на двигателе 8V

Алгоритм снятия и установки помпы похож на процесс замены ремня ГРМ. Всю работу можно разделить на несколько этапов.

1. Подготовка инструментов и рабочего места.
2. Частичный слив антифриза и разборка механизма, снятие неисправного элемента.
3. Приобретение новой помпы.
4. Установка новой помпы и проверка её работоспособности.

Такая последовательность более целесообразна. Следует сначала снять и осмотреть старый насос, а потом покупать новый. Нередки случаи, когда исправная помпа менялась из-за износа прокладки и прохудившегося герметика.

Необходимые инструменты и расходные материалы

Для замены помпы автомобиля ВАЗ 2114/15 не потребуется загонять машину на эстакаду или смотровую яму. Достаточно гаража или ровной хорошо освещённой площадки. При работе используются следующие инструменты:

• стандартный набор накидных и рожковых ключей;
• комплект головок с воротком;
• домкрат и колёсные упоры;
• пассатижи с конусообразными губками, заострёнными на концах;
• отвёртки;
• ёмкость для слива ОЖ;
• ветошь;
• защитные перчатки.

Для замены водяного насоса ВАЗ 2114/15 потребуется стандартный набор инструментов

Демонтаж водяного насоса

Все работы проводятся на остывшем двигателе в следующем порядке.

1. Открутите три болта крепления кожуха ГРМ.
2. Риска на шестерёнке распределительного вала совмещается с выступом на корпусе двигателя (с левой стороны). Для этого домкратом поднимается и фиксируется упорами правая передняя часть кузова. При включённой четвёртой передаче правое переднее колесо медленно проворачивается руками до совмещения меток.

Перед снятием ремня ГРМ следует совместить метки на шкиве распредвала и двигателя

Снимается ремень ГРМ вместе с натяжным роликом

Ёмкость для слива ОЖ ставится со стороны сливной пробки

После слива ОЖ снимаются патрубки подогрева дроссельной заслонки

Отворачиваются пять болтов, удерживающих металлический кожух, и помпа снимается

При замене помпы обычно проверяется состояние ремня ГРМ и натяжного ролика. При необходимости они заменяются на новые.

Если причиной снятия насоса была течь антифриза, следует проверить и оценить люфт при вращении вала. Если люфта нет, нужно налить внутрь насоса немного керосина и посмотреть, надёжен ли сальник. Если сальник работоспособен, насос после чистки можно устанавливать обратно, предварительно обработав прокладку на фланце герметиком.

Выбор нового насоса

Чтобы не ошибиться при покупке нового насоса, нужно взять с собой в магазин старый экземпляр. При этом следует иметь в виду, что производители постоянно совершенствуют защиту от подделок, поэтому на новой помпе можно заметить следующие отличия:

• лопасти крыльчатки выполнены прямыми в виде трапеции, а не изогнутыми, как это делалось ранее;
• на торце шкива нанесена лазерная маркировка;
• на крыльчатке отлит логотип производителя (например, TZA);
• упаковка запечатана бумажной пломбой, на которой указан каталожный номер детали.

На оригинальную запчасть производитель TZA наносит лазерную маркировку

Новые модели водяных насосов комплектуются фланцевой прокладкой из мягкой пробки. С картонной прокладкой продаются подделки и насосы старых выпусков.

Видео: обзор водяных насосов ТЗА

Установка нового насоса

При установке новой помпы на фланец и прокладку следует нанести высокотемпературный герметик, а затем аккуратно вставить прокладку в гнездо. Отверстия на фланце и блоке совпадают только в одном положении — поэтому ошибиться здесь невозможно.

Перед установкой насоса на прокладку наносится герметик

Порядок установки нового насоса следующий.

1. Прикрутите и затяните болты на фланце водяного насоса.
2. Установите и закрепите металлический кожух.
3. Поставьте шкив распределительного вала и притяните его болтом. Наденьте натяжной ролик и ремень ГРМ.

Устанавливается натяжной ролик и ремень ГРМ

Ремень ГРМ нгатягивается до такой степени, чтобы его нельзя было повернуть рукой больше чем на 90°

Видео: замена помпы на ВАЗ 2114

Замена помпы на двигателе 16V

При замене помпы на ВАЗ 2114/15 с шестнадцатиклапанным двигателем к рекомендованному порядку действий добавляется несколько дополнительных операций:

• снятие двух шестерён распределительных валов вместо одной;
• демонтаж дополнительного опорного ролика;
• для доступа к помпе снимается колесо и через арочный проём нижняя часть защитного кожуха.

На двигателе 16V снимаются две шестерёнки распредвалов и металлическая пластина

При обратной сборке следует обратить внимание на положение меток на шкивах распределительных валов. Допускается максимальное отклонение в сторону на половину зуба. После натяжения ремня нужно провернуть коленчатый вал несколько раз, чтобы убедиться в правильном совмещении меток.

Установка дополнительного насоса

Для повышения эффективности отопителя салона некоторые автовладельцы устанавливают на ВАЗ 2114 дополнительный электрический насос от «ГАЗели». После такого тюнинга печка начинает обогревать салон при температуре антифриза 50 °С.

Для монтажа дополнительного насоса потребуется:

• реле на 4 контакта и дополнительный разъём;
• гнездо под предохранитель;
• медные многожильные провода;
• резиновые патрубки для подсоединения помпы.

Дополнительный насос крепится скобой к одному из болтов коробки передач

Перед монтажом рекомендуется снять крышку электронасоса и «посадить» её на герметик — на «ГАЗели» в этом месте нередко возникает течь. Затем насос прикручивается к одному из болтов крепления коробки передач.

После этого подающий патрубок отопителя отсоединяется от мотора и подключается к дополнительному насосу. В разрыв между водяной рубашкой двигателя и новым агрегатом вставляется второй патрубок. Электрическое подключение производится к любой кнопке на приборной панели.

Для включения насоса вместе с зажиганием от кнопки электрическое подключение проводится через реле

Самостоятельная замена помпы на автомобиле ВАЗ 2114/15 не представляет большой сложности. Наличие стандартного набора инструментов и свободного времени избавит автовладельца от поездки в автосервис и денежных расходов. Не забывайте следить за уровнем антифриза и ваша новая помпа прослужит долго.

Как правильно установить помпу на ВАЗ 2114: подробная инструкция

В данной статье я расскажу вам о том, как правильно установить помпу на ВАЗ 2114. Этот процесс имеет свои особенности, и важно соблюдать определенные правила, чтобы избежать проблем в дальнейшем.

1. Подготовка к установке

Перед началом работы необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:

• Замена помпы (новая или после капремонта)
• Антифриз (охлаждающая жидкость)
• Ключи для отворачивания ремней и крепежных элементов
• Приспособление для отпускания тормозного цилиндра (если необходимо)
• Уплотнительная прокладка

2. Процесс установки

Теперь непосредственно приступим к установке помпы на ВАЗ 2114:

1. Отсоедините клемму от отрицательного полюса аккумулятора.
2. Снимите ремень динамо-генератора с помощью подходящего ключа, отвернув соответствующую гайку.
3. Отведите динамо-генератор в сторону, чтобы иметь свободный доступ к помпе.
4. Отсоедините шланги от помпы, аккуратно отпустив зажимы. Учтите, что из шлангов может вытечь охлаждающая жидкость, поэтому рекомендуется подложить поддон для сбора.
5. Снимите кронштейн, который крепит помпу к двигателю. Обычно это делается с помощью ключа или отвертки, в зависимости от конкретной модели автомобиля.
6. Аккуратно снимите помпу с двигателя. Обратите внимание на то, чтобы не повредить уплотнительную прокладку.
7. Осмотрите уплотнительную прокладку и, при необходимости, замените ее на новую.
8. Установите новую помпу на место старой, следуя той же последовательности действий, но в обратном порядке.
9. Подсоедините шланги к помпе, убедившись, что они надежно зафиксированы.
10. При необходимости, заправьте систему охлаждения аккумуляторной жидкостью через расширительный бачок. Для этого используйте антифриз, смешанный с водой в соответствии с рекомендациями производителя автомобиля.

После завершения установки помпы рекомендуется проверить работу двигателя в течение нескольких минут. Удостоверьтесь, что нет утечек охлаждающей жидкости и что все шланги надежно подсоединены.

Теперь вы знаете, как правильно установить помпу на ВАЗ 2114. Если у вас возникнут сложности, всегда стоит обратиться за помощью к опытному специалисту. Помните, что правильная установка помпы является важным аспектом поддержания надежной работы системы охлаждения вашего автомобиля.

Часто задаваемые вопросы

Как правильно установить помпу на ВАЗ 2114?

Установка помпы на ВАЗ 2114 включает несколько шагов:

1. Перед началом работы убедитесь, что двигатель остыл.
2. Снимите ремень привода генератора, чтобы получить доступ к помпе.
3. Отверните крепежные болты, которыми помпа крепится к блоку цилиндров.
4. Осторожно снимите старую помпу, обращая внимание на расположение герметика или прокладки.
5. Очистите поверхность блока цилиндров и установите новую помпу на место, учитывая положение герметика.
6. Закрепите помпу болтами и аккуратно затяните их согласно рекомендуемым затяжкам.
7. Установите ремень привода генератора, проверьте его натяжение и при необходимости отрегулируйте.

Какой герметик использовать при установке помпы на ВАЗ 2114?

Для установки помпы на ВАЗ 2114 рекомендуется использовать герметик силиконовой основы. Этот герметик должен быть специально предназначен для работы в условиях высоких температур и подходить для применения в автомобильных системах охлаждения.

Как проверить правильную установку помпы на ВАЗ 2114?

После установки помпы на ВАЗ 2114 рекомендуется провести проверку, чтобы убедиться в ее правильной установке:
