Как снять нижний рычаг на ваз 2107

снятие и установка нижнего рычага передней подвески на автомобиль ваз 2107

1 — гайка самоконтрящаяся М14х1,5 (12574811); 2 — упорная шайба (2101-2904045); 3 — сайлентблок (2101-2904040);
4 — шайба упорная (2101-2904035); 5 — ось нижнего рычага (2101-2904032); 6 — шайба пружинная (10517070); 7 — регулировочная шайба (2101-2904225/28);
8 — гайка М12х1,25 (16101511); 9 — рычаг правый (2101-2904020-01)

Нижний рычаг передней подвески снимаем с автомобиля ваз 2107 в случае механического повреждения или для замены сайлентблоков.

Для выполнения работы потребуется приспособление для выпрессовки и запрессовки сайлентблоков в нижний рычаг.

Снятие нижнего рычага передней подвески с автомобиля ваз 2107

1. Подготавливаем автомобиль ваз 2107 к выполнению операций (см. «Подготовка автомобиля ваз 2107 к техническому обслуживанию и ремонту»).

2. Снимаем с автомобиля ваз 2107 колесо (см. «Колесо автомобиля ваз 2107 — замена»).

3. Снимаем с автомобиля ваз 2107 пружину передней подвески (см. «Пружина передней подвески автомобиль ваз 2107— замена»).

4. Торцовым ключом на 22 мм отворачиваем две самоконтрящиеся гайки оси нижнего рычага и снимаем упорные шайбы.

5. Торцовым ключом на 19 мм отворачиваем две гайки крепления оси нижнего рычага к поперечине и снимаем упорные шайбы.

6. Монтажной лопаткой отжимаем ось нижнего рычага от поперечины и снимаем рычаг.

Между осью и поперечиной (на болтах крепления оси) расположены шайбы, необходимые для регулировки углов установки колес. Без необходимости не следует снимать их с болтов. Если шайбы необходимо снять, то следует пометить их расположение.

7. При замене на автомобиле ваз 2107 нижнего рычага передней подвески снимаем с рычага шаровую опору (см. «Шаровые опоры автомобиля ваз 2107 — замена»). При замене сайлентблоков шаровую опору можно не снимать.

8. Устанавливаем нижний рычаг в тисках. Для выпрессовки сайлентблока заворачиваем болт съемника на ось рычага. Опорная часть стакана должна упираться в нижний рычаг. Удерживая болт от вращения, заворачиваем гайку съемника и выпрессовываем в стакан сайлентблок.

9. Аналогично выпрессовываем сайлентблок с противоположной стороны рычага и снимаем ось.

Установка нижнего рычага передней подвески на автомобиль ваз 2107

1. Изменив положение деталей съемника, запрессовываем в нижний рычаг передней подвески сайлентблок.

2. Через свободное отверстие в нижнем рычаге подвески вставляем ось с упорными шайбами.

3. Со стороны запрессованного сайлентблока устанавливаем на ось наружную упорную шайбу и заворачиваем новую самоконтрящуюся гайку, не затягивая ее.

4. Изменив положение деталей съемника, запрессовываем в рычаг второй сайлентблок.

5. Установив на ось упорную фасонную шайбу, заворачиваем самоконтрящуюся гайку.

6. Устанавливаем нижний рычаг и остальные детали в последовательности, обратной их снятию.

7. Не разгружая подвеску автомобиля ваз 2107, окончательно затягиваем гайки оси нижнего рычага передней подвески и устанавливаем колесо.

8. После замены на автомобиле ваз 2107 нижнего рычага передней подвески или сайлентблоков рекомендуется проверить и при необходимости отрегулировать углы установки передних колес (см. «Углы установки колес (развал — схождение) автомобиль ваз 2107 — регулировка»).

Нижний рычаг передней подвески ВАЗ 2107: назначение, описание устранение неисправностей

Одним из наиболее распространённых отечественных автомобилей является ВАЗ 2107. Передняя подвеска любого авто подвергается серьёзным нагрузкам, а с учётом состояния наших дорог ресурс элементов подвески значительно сокращается. Чтобы обеспечить комфортную и безопасную езду надо регулярно осматривать состояние всех элементов передней подвески, особое внимание уделяют шаровым опорам, сайлентблокам и рычагам. В случае выявления неисправностей, выполнить ремонт передней подвески ВАЗ 2107 можно самостоятельно.

Нижний рычаг передней подвески ВАЗ 2107

Автомобиль ВАЗ 2107, а в народе его просто «Семёрка», является последним заднеприводным представителем из модельного ряда популярного отечественного производителя. В отличие от переднеприводных автомобилей, здесь передняя подвеска имеет меньше деталей, поэтому её диагностику и ремонт проводить намного проще и со всем справиться можно самостоятельно, не привлекая дорогостоящих специалистов.

«Семёрка» имеет независимую переднюю подвеску, основными деталями которой являются два рычага: верхний и нижний. Нижний рычаг соединяет между собой ступицу или поворотный кулак с кузовом автомобиля. За счёт рычагов передней подвески, колёса удерживаются в вертикальном положении, а также гасятся поперечные силы, возникающие во время движения автомобиля.

Корпус нижнего рычага

Нижний рычаг фиксируется на поперечине подвески, которая крепится на передних лонжеронах. На нём закреплена шаровая опора, а также нижним краем опирается пружина. Всё это затрудняет замену этого элемента подвески, но справиться с такой задачей своими руками сможет даже начинающий автолюбитель. Достаточно определить причину поломки, после чего действовать согласно разработанным правилам и рекомендациям специалистов.

Шаровая опора

Непосредственно на нижнем рычаге надёжно зафиксирована шаровая опора. Это шарнирный элемент, который соединяет между собой рычаг и ступицу. Шаровая опора принимает на себя все удары, возникающие при попадании колеса на неровности дороги, поэтому её прочности уделяется особое внимание.

Исправные шаровые опоры ограничивают раскачивание колеса в вертикальном направлении, но при этом позволяют ему свободно перемещаться в горизонтальной плоскости. При поломке шаровой опоры колесо самопроизвольно выворачивается и если это произошло на ходу, то может привести к аварии.

Этот элемент представляет собой шарнир, основной деталью которого является шаровый шток, с одной его стороны есть шар, с другой — резьба. Шток надёжно запрессовывается в проушину с пластиковым вкладышем, после чего вся конструкция закрывается пыльником, чтобы не допустить попадания в места трения влаги и пыли. Современные производители обычно используют прозрачные пыльники, что позволяет оценить состояние шарнира, не снимая этот элемент.

Так как шаровая опора является очень важной и ответственной деталью подвески, при необходимости её замены, приобретать надо только качественные изделия. Одними из самых надёжных и популярных производителей шаровых опор являются такие торговые марки: «ТРЕК», «КЕДР», «БЕЛМАГ», LEMFORDER (немецкая фирма). Кроме этого, любой крупный производитель предлагает усиленные варианты таких деталей, их ещё называют спортивными: «Трек-спорт», «Кедр-триал-спорт» и т.д.

Сайлентблок

Сайлентблок представляет собой деталь, которая позволяет рычагу поворачиваться на оси. Состоит он из двух металлических втулок, между которыми находится резиновая вставка.

Современная промышленность предлагает сайлентблоки из резины и полиуретана. Сейчас в основном все переходят на полиуретановые сайлентблоки, так как они имеют больший срок службы, но и стоимость у них в несколько раз выше, чем у резиновых аналогов.

Замена на ВАЗ 2107 резиновых сайлентблоков на полиуретановые позволяет:

• уменьшить деформации, возникающие в подвеске;
• улучшить управляемость автомобилем;
• убрать выжимание, которое свойственно резиновым изделиям;
• снизить шум и вибрации, возникающие во время движения.

Болт крепления оси

Ось нижнего рычага при помощи двух болтов жёстко соединена с балкой, зафиксированной на передних лонжеронах. На оси подвижность нижнего рычага обеспечивается за счёт наличия сайлентблоков.

Ремонт нижнего рычага

Если нижний рычаг незначительно погнулся и при этом других повреждений не выявлено, то можно продолжать эксплуатировать автомобиль, только надо проверить развал-схождение колёс. Ремонт или замена этого элемента передней подвески проводится в следующих случаях:

• сильное повреждение нижнего рычага;
• появление трещин.

Для выполнения работ понадобятся такие инструменты:

• набор рожковых ключей;
• набор головок;
• щётка по металлу;
• домкрат;
• съёмник для выпрессовки сайлентблоков;

Снятие рычага

Необходимость в демонтаже нижнего рычага возникает при выходе из строя указанного элемента, для замены оси или сайлентблоков.

Порядок выполнения работ:

Приподнимают переднюю часть автомобиля. Для этого используют домкрат, но можно и подъёмник.

Видео: последовательность демонтажа нижнего рычага

Замена шаровой опоры

Заменить шаровую опору на нижнем рычаге можно без его снятия. Так как у нас нижний рычаг уже снят, то поменять на нём шаровую опору будет намного легче:

1. Очищают гайки крепления шаровой опоры. Делают это при помощи щётки по металлу также можно смазать резьбу WD-40.
2. Снимают опору. Для этого откручивают три гайки крепления и снимают указанный элемент. Внимательно осматривают рычаг, чтобы обнаружить возможные повреждения и трещины.

Новая шаровая опора уже идёт со смазкой, поэтому дополнительно её смазывать не надо. На некоторых опорах в нижней части есть маслёнка, через которую можно через время дополнительно наполнять её смазкой.

Видео: замена шаровой опоры

Замена сайлентблоков

Последовательность выполнения работ по замене сайлентблоков на снятом нижнем рычаге:

1. Рычаг надёжно фиксируют в тисках.
2. При помощи съёмника выдавливают старые шарниры.

Видео: замена сайлентблоков

Специалисты рекомендуют, после того как была проведена замена шаровой опоры и сайлентблоков, использовать только новые гайки.

Установка рычага

После проведения ремонта корпуса рычага, замены сайлентблоков или шаровой опоры, монтаж нижнего рычага выполняется в обратном порядке:

При помощи болтов фиксируют ось вместе с рычагом.

На этом замена нижнего рычага считается законченной, можно дальше безопасно и комфортно эксплуатировать автомобиль.

Видео: установка нижнего рычага

Регулярно осматривая состояние передней подвески на ВАЗ 2107, можно вовремя заметить и устранить возникшие неисправности. Выполнить самостоятельно замену рычага, шаровой опоры или сайлентблоков сможет даже начинающий автолюбитель. Поддержка подвески в исправном состоянии, обеспечивает не только комфортную, но и безопасную эксплуатацию автомобиля. Применение качественных деталей проверенных производителей позволит значительно увеличить срок их службы и выполнять ремонт надо будет намного реже.

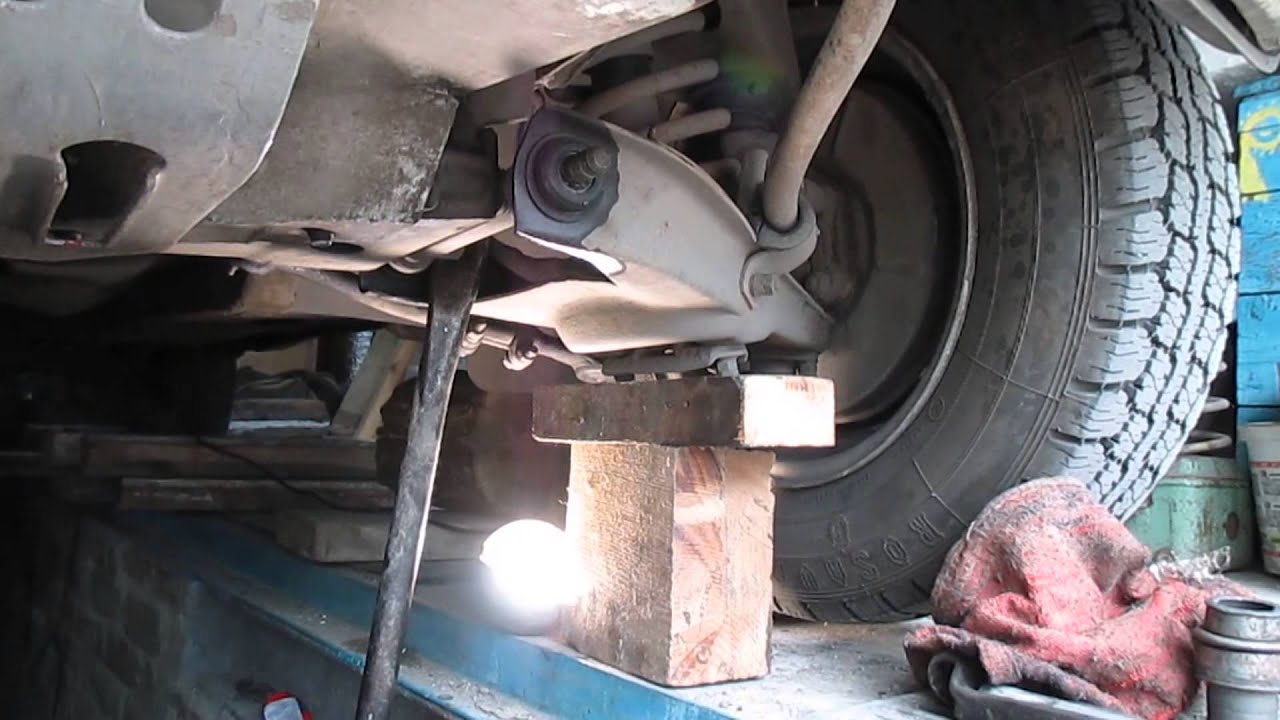

Как правильно снять нижний рычаг на ВАЗ 2107 без специального съемника?

Приветствую всех автолюбителей! Меня зовут Алексей Диваков и сегодня я хотел бы рассказать вам, как снять нижний рычаг на ВАЗ 2107 без специального съемника. В процессе работы, я постараюсь дать вам полезные советы и рекомендации, чтобы вы смогли выполнить эту задачу своими руками.

Подготовка и инструменты

Прежде чем начать, убедитесь, что у вас есть все необходимые инструменты. Вам понадобятся:

• Гаечные ключи (размеры могут различаться в зависимости от модели автомобиля)
• Отвертка
• Съемник пыльников (опционально)
• Приспособление для снятия рычага (опционально, но может упростить процесс)
• Смотровая яма или подъемник, чтобы поднять автомобиль и получить доступ к нижнему рычагу

Шаги по снятию нижнего рычага

1. Поднимите переднюю часть автомобиля с помощью смотровой ямы или подъемника. Убедитесь, что автомобиль надежно удерживается, чтобы избежать травм.
2. Используя гаечные ключи, ослабьте гайку шарнира на нижнем рычаге. В зависимости от модели автомобиля, вам может потребоваться использовать несколько ключей в местах соединения рычага.
3. Удалите болты, соединяющие рычаг с кузовом автомобиля. Обычно их бывает два или три. Осторожно отодвиньте рычаг от кузова. Если он плотно сидит, вы можете использовать отвертку для помощи.
4. Теперь вам потребуется отсоединить шарнир нижнего рычага от ступицы. Для этого можно использовать съемник пыльников или специальное приспособление. Если вы не располагаете такими инструментами, вы можете осторожно пытаться снять рычаг, применив усилие в нужном направлении.
5. Если рычаг до сих пор не отсоединился, можно попробовать применить небольшое количество рычага или резервного ключа, чтобы осторожно вытолкнуть шарнир из ступицы.
6. Как только нижний рычаг отсоединен от ступицы, вы можете осторожно вынуть его из подвески и заменить новым или провести необходимые ремонтные работы.

Надеюсь, что эта статья помогла вам понять процесс снятия нижнего рычага на ВАЗ 2107 без съемника. Важно помнить, что при выполнении любых автомобильных работ необходимо соблюдать меры предосторожности и быть аккуратными. Если вы не уверены в своих навыках или сомневаетесь, лучше обратиться к специалисту.

Замена нижнего рычага передней подвески на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

Нижний рычаг на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули необходимо менять если: рычаг согнут или на нем обнаружены трещины ( варить рычаг не рекомендуется ), сайлентблоки прокручиваются в проушинах. Данную работу нельзя назвать легкой. Но и не выполнимой ее назвать тоже нельзя �� . Для того, чтобы заменить рычаг своими руками, Вам, прежде всего, необходимо подумать об инструменте, а потом о уже о запчастях. И это не просто слова. Например: чтобы снять рычаг Вам потребуется стяжной съемник для пружин. Без него можно не только не поставить ( допустим безболезненно снять ее у Вас получилось ) пружину на место, но и получить серьезные травмы. Так же, хочется вспомнить о съемнике шаровых опор и о приспособлении для запрессовки и выпрессовки сайлентблоков. В принципе последний пункт можно исключить, но только в том случае, если Вы приобретете нижний рычаг в сборе ( рычаг с нижней осью и сайлентблоками ). Но есть у этого варианта, небольшой минус – цена. Хотя, что я буду рассказывать, когда Вы сами можете посетить рынок и посчитать, что для Вас будет проще и выгодней.

Переходим ближе к делу. Стяжной съемник для пружин и съемник шаровых опор Вы можете рассмотреть на фотографии 1. Увидеть же приспособления для запрессовки сайлентблоков и понять, как с ними работать Вы сможете, прочитав вот эту статью.

Что там дальше… По инструменту. Подробный перечень не буду составлять, перечислю в сокращенном варианте – рожковые и накидные ключи ( 13, 17, 19, 22), монтировка, молоток и зубило. И еще полезен в этой работе будет специальный ключ для фиксации штока переднего амортизатора, фото 2.

Запчасти. Если Вы все-таки купили, для любимой Классики, рычаг в сборе, то Вам волноваться почти не о чем.
Если нет, то давайте рассмотрим, что следует купить еще ( кроме рычага ). Первое, два сайлентблока на нижний рычаг ( если собираетесь менять оба рычага и правый, и левый, то придется купить четыре сайлентблока ). Две упорные шайбы ( внутренние ) на ось нижнего рычага. Сама ось тоже, может преподнести сюрприз, поэтому можно посоветовать ее так же купить ( у меня она была, «на всякий пожарный» �� ), вместе с упорными шайбами и гайками – фото 3 ).

Забегая вперед, скажу, что в моем случае ось не пригодилась. В дело пошли, только упорные шайбы.
Теперь, как всегда, по пунктам описание замены нижнего рычага передней подвески на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули:
1. Поддомкрачиваем необходимую сторону и снимаем колесо.
2. Снимаем передний амортизатор – фото 4 и 5.

3. Устанавливаем в пружину стяжной съемник ( захватить желательно 5 витков ) и сжимаем ее – фото 6, 7, 8.

4. Теперь можно откручивать скобу стабилизатор поперечной устойчивости, раскручивать гайку нижней шаровой опоры и распрессовывать шаровой палец – фото 9, 10.

5. Отжимаем рычаг вниз и вынимаем пружину ( фото 11 ).

6. Откручиваем ( ключ на 19 ) две гайки крепления нижнего рычага к балке ( фото 12). И снимаем рычаг. Может, сразу и не получиться снять рычаг. И чтобы это исправить, придется брать в руки зубило, молоток и монтировку. Зубило забиваем между осью рычага и балкой, что позволит сорвать прикипевшую ось с болтов. Да, и стараемся не растерять регулировочные шайбы ( фото 13) и запомнить с какой стороны сколько шайб было.

7. Рычаг снят. Дальше, если рычаг в сборе, ставим его на авто. Если нет, то распресовываем снятый рычаг, для того, чтобы достать ось ( фото 14 ). После чего, собираем рычаг – устанавливая ось и сайлентблоки. Фотографии — 15, 16, 17, 18, были сделаны в другой день и с другим рычагом, но думаю, что они все равно будут Вам полезны.

8. Это все. Сбоку проводим в обратной последовательности. Перед сборкой, смазываем болты балки и шейки оси, например, нигролом. Последними затягиваем гайки ( ключ на 22 ) оси нижнего рычага, на полностью опущенном автомобиле на землю ( это необходимо для правильной работы сайлентблоков ) .
Ну, вроде, ничего не забыл! )))
