Самостоятельная замена салонного фильтра на Ford Focus II / Volvo S40 II

Нехитрая, казалось бы, для большинства современных автомобилей операция по смене салонного фильтра, часто превращается в непреодолимый квест для владельцев Ford Focus II (как и соплатформенного Volvo S40 II поколения). Попробуем рассказать, в чем же загвоздка и как оптимизировать процесс замены.

Начнем с того, что внезапно выяснилось, что в подопытном автомобиле с пробегом 228 тысяч километров, салонный фильтр менялся лишь во время гарантийного срока на плановых ТО, через каждые 20 000 км, согласно регламенту. Причин столь злостного пренебрежения графиком смены фильтра было несколько.

Во-первых, вроде как не было объективных причин для беспокойства: воздух в салон поступал исправно, запотевания лобового стекла не наблюдалось. Во-вторых – операция непростая и даже в сервисах ее делают с неохотой. В Ford Focus II салонный фильтр размещен на стыке перегородки моторного отсека с центральной частью передней панели, справа от педального узла.

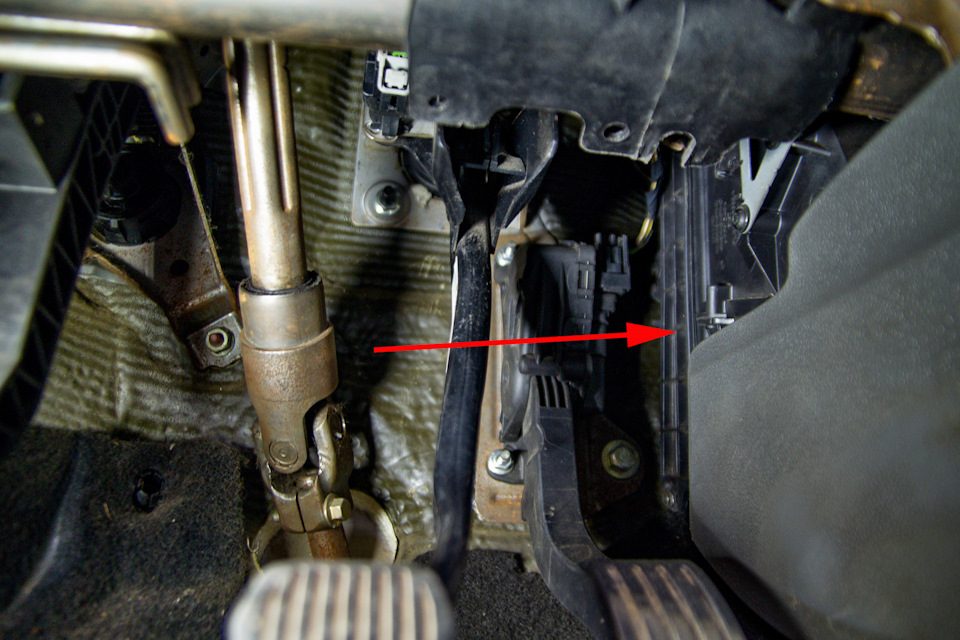

Судя по всему, проектировщиком системы кондиционирования и отопления был японец, учитывая общую платформу FF II с Mazda3. Дело в том, что у праворульной версии автомобиля, доступу к фильтру ничего не мешает. Его замена займет несколько минут. У традиционной, с левым расположением руля все сложнее.

Учитывая, что среди наших «экспериментальных» автомобилей есть еще и Opel Astra J, которой предстоит замена многих расходников, все фильтры выбрали одной марки – ACDelco. Американская компания производит комплектующие не только для конвейеров General Motors, но и для многих других автомобильных брендов. Ford оказался в их числе.

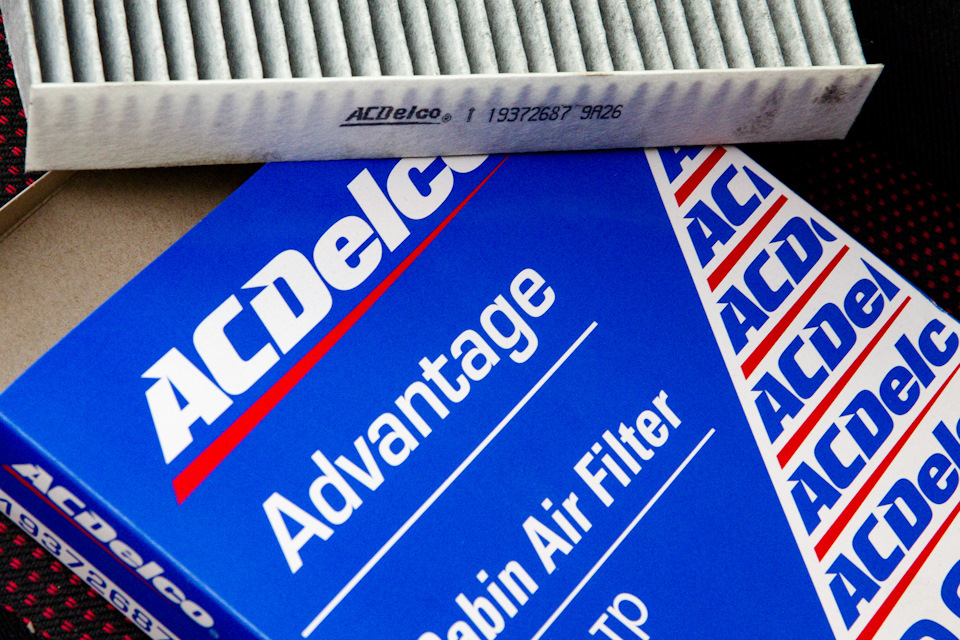

Сильная сторона фильтра — соотношение цена-качество, например, фордовский салонный фильтр с каталожным номером 19372687 еще и угольный, при весьма доступной цене. С учетом преимущественного движения в городе – очень неплохо.

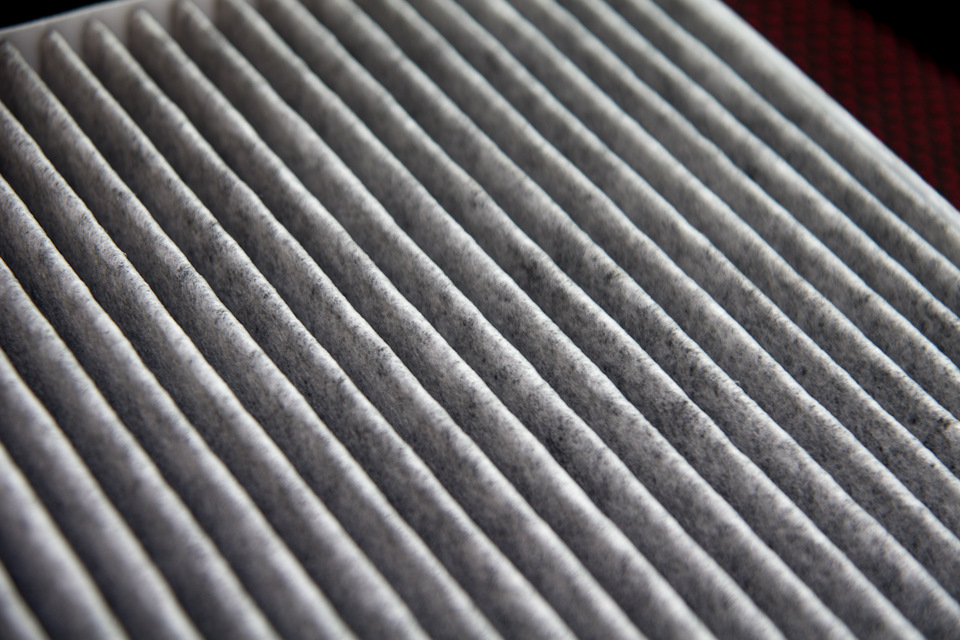

Упакован на совесть, да и сам фильтрующий элемент по виду очень качественный – на угольных волокнах не сэкономили.

Маркировка и стрелочка направления установки – к салону – пропечатана на торцевой стороне и отлично читается.

Из руководства по ремонту и обслуживанию FF II следует, что для замены салонного фильтра нужно демонтировать не только педаль газа, но и педаль тормоза, что делать совершенно не хочется. Если есть подъемник – задача несколько упростится.

Нужно только поднять автомобиль так, чтобы пол был на уровне груди. Тогда открывается более или менее удобный доступ к креплениям педалей. В нашем случае все действия проводятся без подъемника в полевых условиях. Это значит, что придется работать лежа и во многом на ощупь.

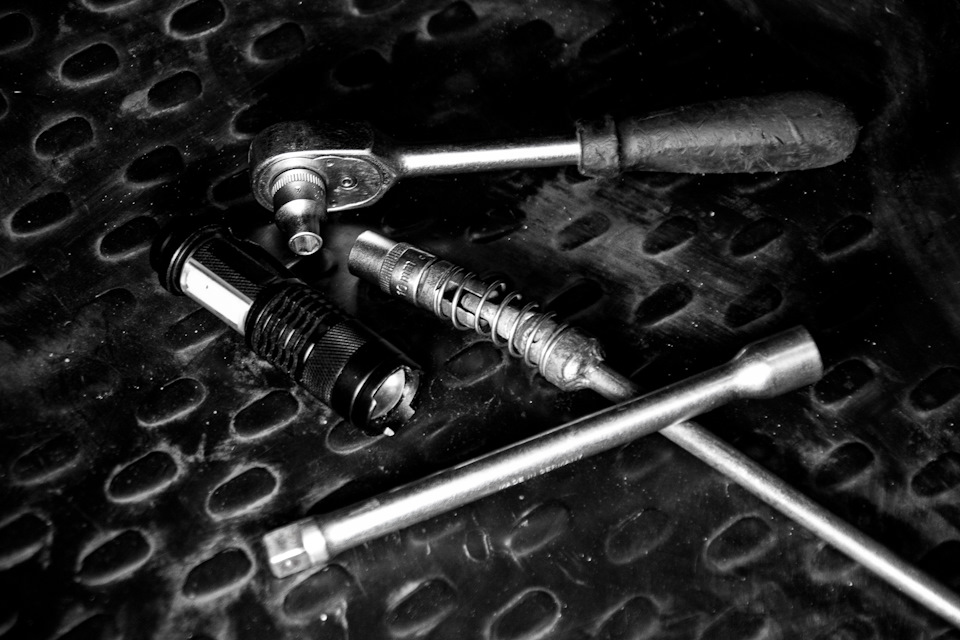

Итак, для замены фильтра понадобятся головки на 7 и 10, удлинитель с карданом, и ключи-трещотки. Не помешает и фонарик, лучше налобный. Обходиться будем снятием лишь педали газа. Тормозную лучше не трогать, ввиду определенной сложности обратной установки.

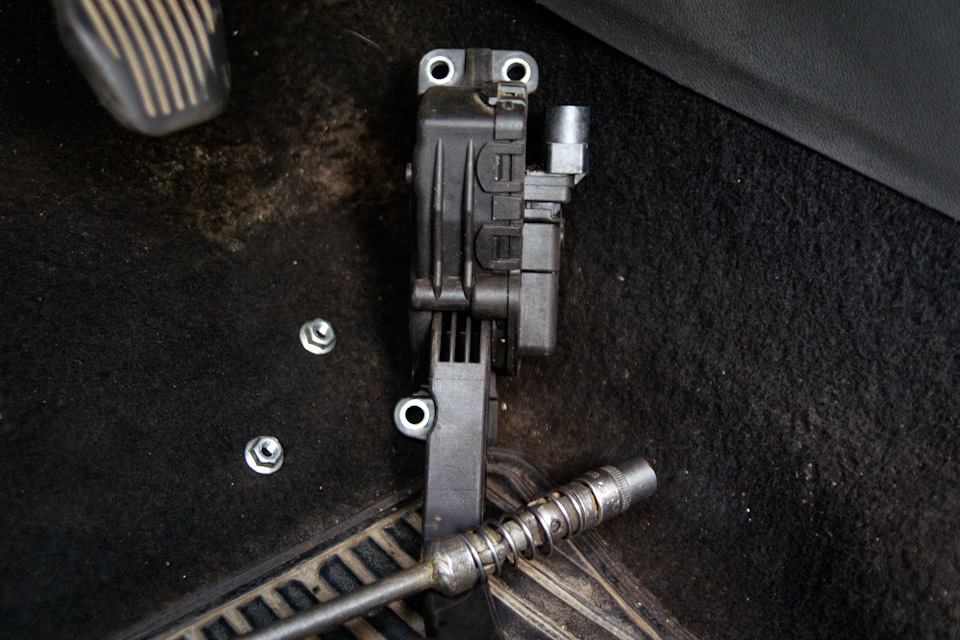

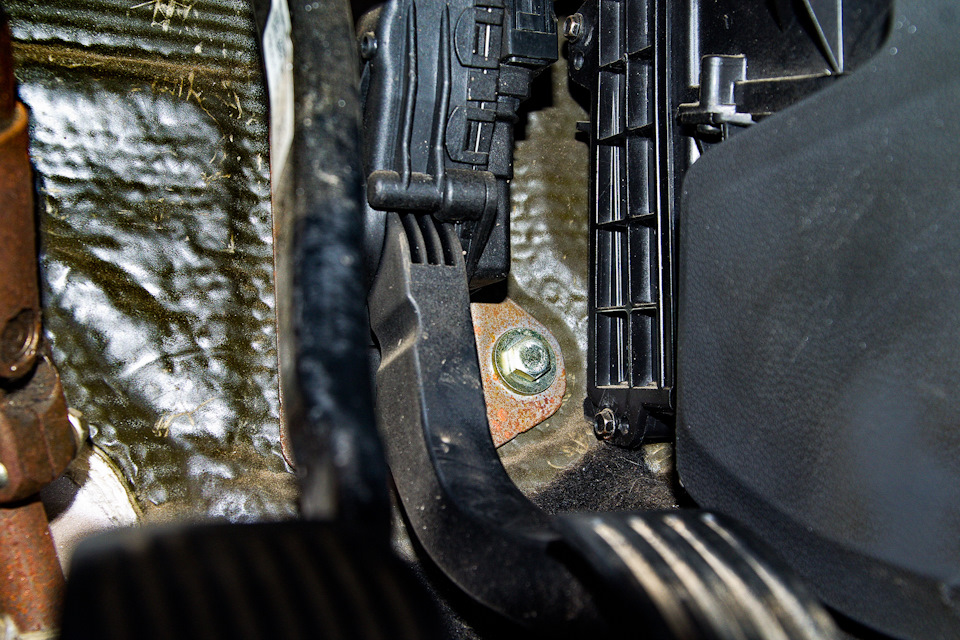

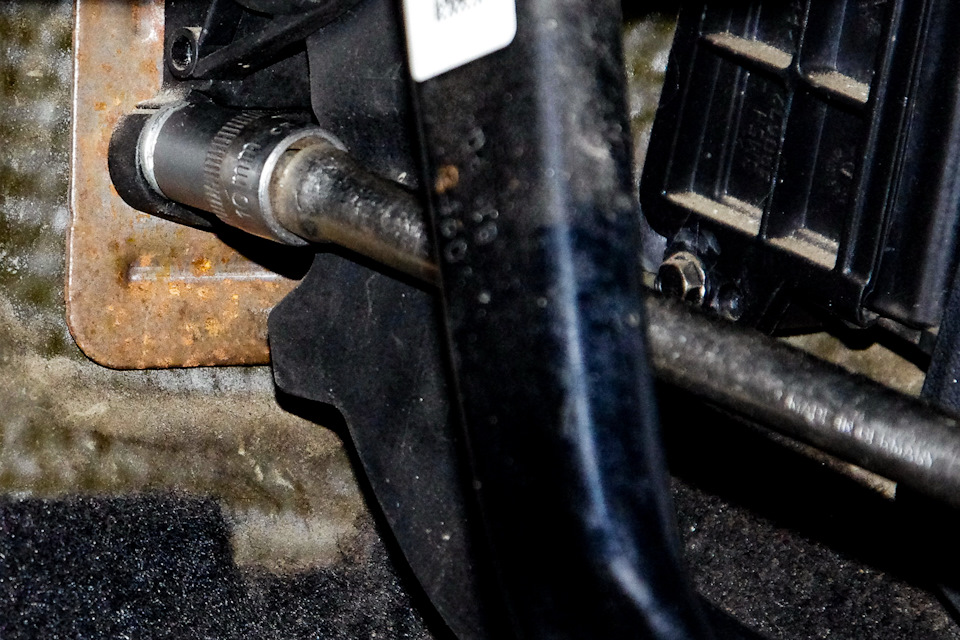

Головкой на 10 с удлинителем и карданом откручиваем три гайки крепления акселератора. Две сверху – вероятность их увидеть, мала – нащупываем пальцами левой руки и направляем им же ключ, и одна снизу.

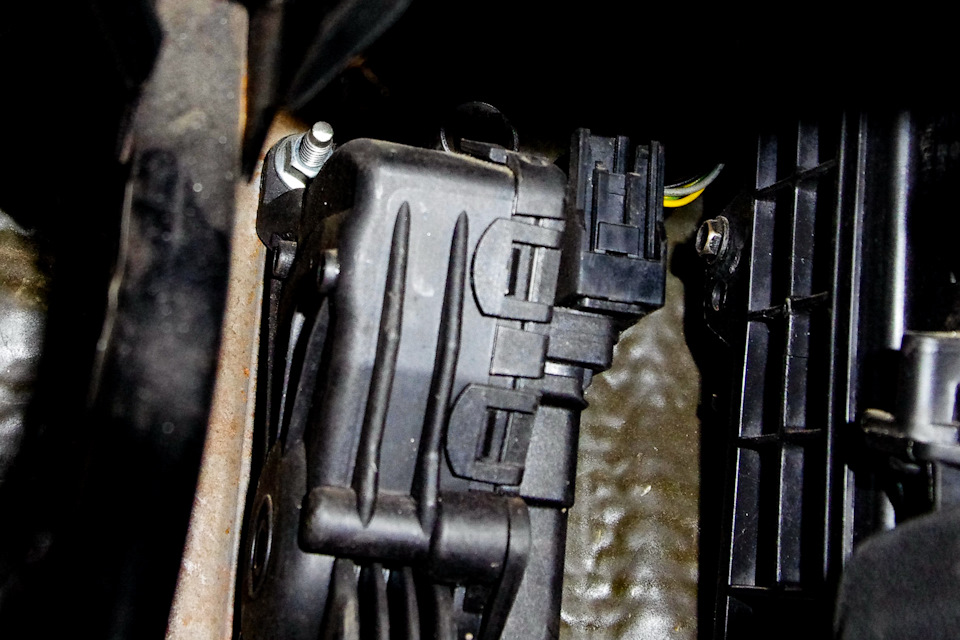

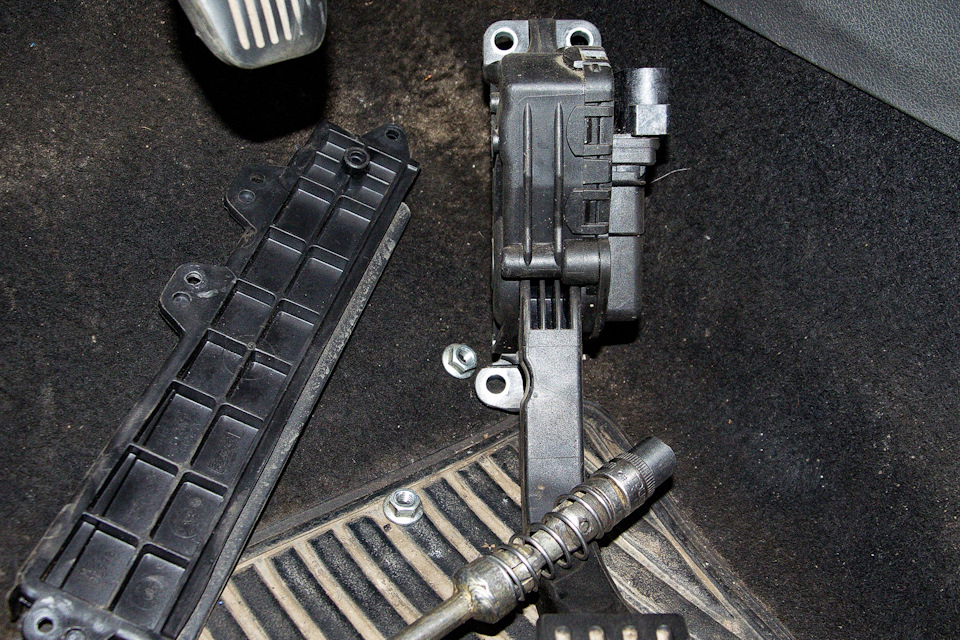

Педаль газа электронная, с разъемом шлейфа проводов. По данным производителя, штекер рассчитан лишь на десять циклов снятия/установки. Можно просто отвести акселератор в сторону, но мы его все же сняли, для удобства.

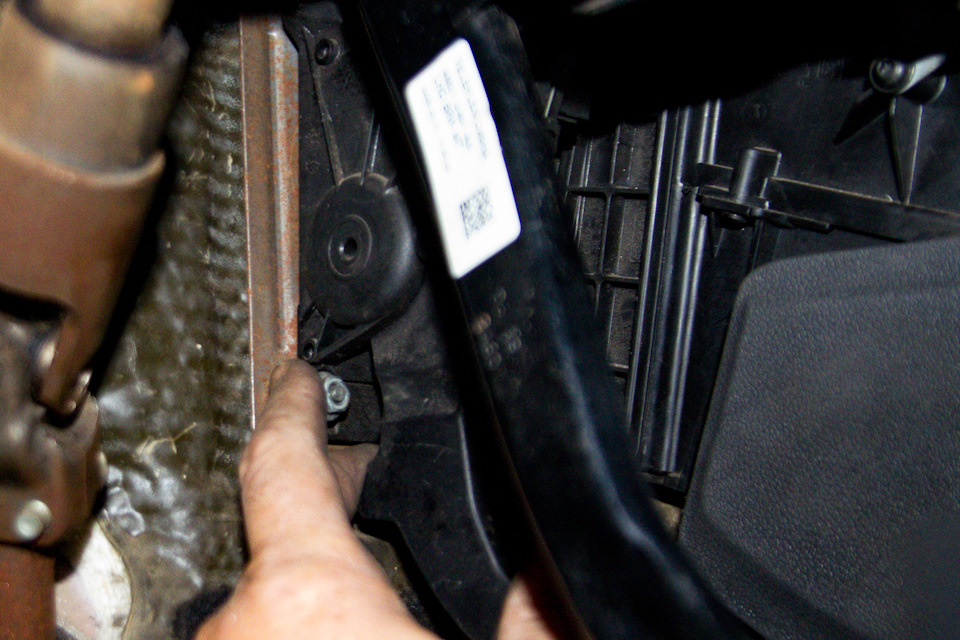

На крышке салонного фильтра должно быть три винта-самореза под ключ 7. Сверху, в центре и снизу. У нас оказалось два, третий, судя по всему, на сервисе поленились поставить. Нижний виден, остальные откручиваем на ощупь, используя ключ-трещотку и головку.

Далее снимаем пластмассовую крышку, выводя ее из паза, который находится ближе к салону. Вытаскиваем фильтр, поддев его кусочком проволоки или небольшой отверткой. Выйдет он лишь наполовину, из-за мешающей педали тормоза и рулевой колонки.

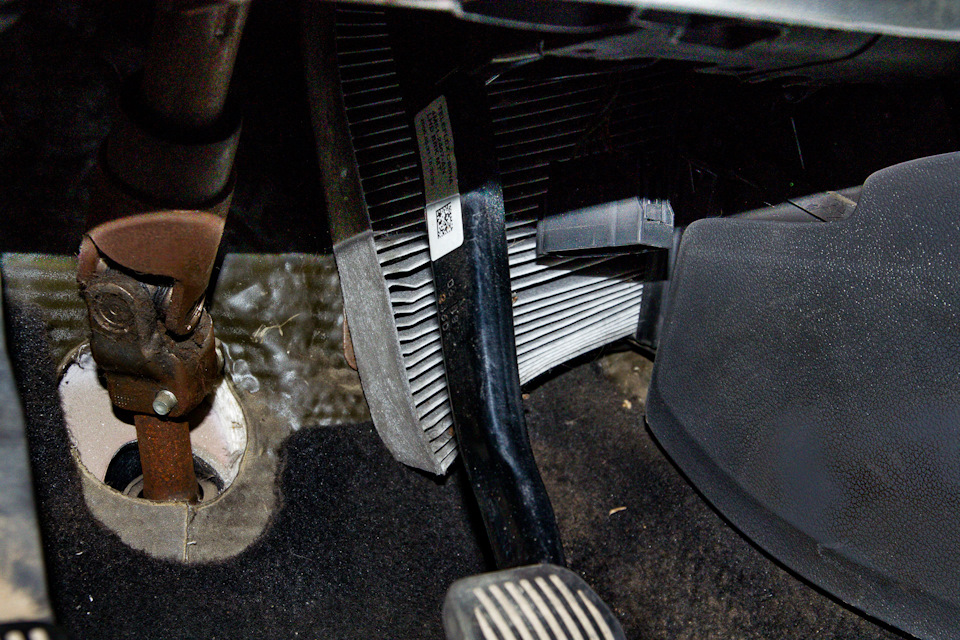

Тут нас ждал сюрприз от «официалов». Оказалось, что фильтр был установлен неправильно! «Гармошка» должна стоять вертикально, в нашем же случае она была развернута на 90 градусов. Чтобы извлечь фильтр полностью, его необходимо немного поджать, что не составит труда. Главное, действовать аккуратно, чтобы не порвать фильтрующий элемент.

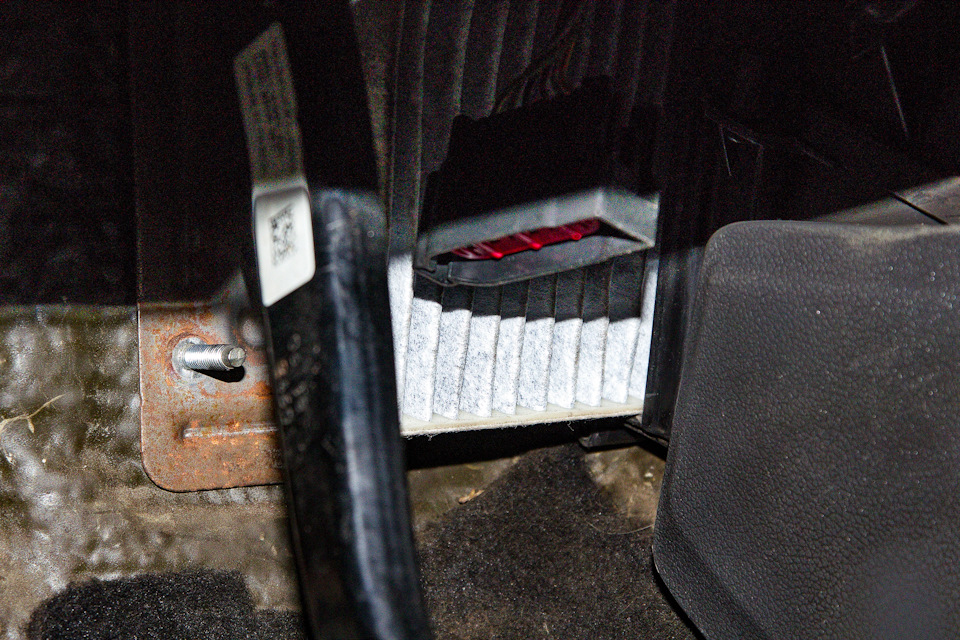

Установить наш новый фильтр ACDelco, чуть сложнее, чем вытащить старый. Поворачиваем стрелочкой к себе, аккуратно сминаем, чтобы фильтр принял Х-образную форму и заводим его сначала за педаль тормоза.

После, не прикладывая излишних усилий, совмещаем фильтр с отверстием в корпусе и помогаем ему войти в проем. Гармошка расправится как пружина, останется лишь дослать его рукой до упора.

Сборка займет куда меньше времени и сил, но и тут есть нюансы. Одну из сторон крышки корпуса фильтра нужно завести в паз, а затем совместить отверстия для винтов с отверстиями в корпусе. Делать это проще по нижнему отверстию, используя маленькую отвертку или гвоздь. Остальные должны встать по месту.

При затяжке винтов прилагать значительных усилий не стоит, учитывая, что это саморезы, а корпус пластмассовый. Процесс лучше контролировать по прилеганию тыльной поверхности шляпки винта к крышке. Нагрузок, кроме вибрационных, там практически нет и крышка, учитывая мягкие прокладки по контуру, никуда не денется.

Надеваем разъем на акселератор и устанавливаем его назад. Здесь придется задействовать обе руки, так как педаль норовит соскочить со шпилек. Одной прижимаем, другой наживляем гайки. Далее по схеме – верхние закручиваем ключом с карданом на ощупь, нижнюю с визуальным контролем.

Затягиваем до упора, и еще примерно на четверть оборота. Корпус акселератора с запрессованными бронзовыми втулками, главное не сорвать резьбы на шпильках. Усилия кисти на ключе будет достаточно для получения нужного момента.

Проверяем работу вентилятора. При корректной установке фильтра из дефлекторов не должна лететь пыль, а поток воздуха быть ощутимым.

Готовьтесь к тому, что первый опыт по замене салонного фильтра на Ford Focus II отнимет у вас около полутора часов. Также рекомендуем хорошо размять пальцы рук перед началом операции. Еще один момент: работать в перчатках у вас скорее всего не получится.

Спасибо за внимание, надеемся, наша инструкция по самостоятельной замене воздушного фильтра AcDelco на Ford Focus II была для вас полезной! В следующих выпусках мы расскажем вам об особенностях других сервисных операций на различных подопытных автомобилях. И не забудьте принять участие в нашем конкурсе!

Внимание! Данный материал описывает исключительно пользовательский опыт по самостоятельному ремонту и обслуживания автомобиля с использованием компонентов ACDelco. Компания ACDelco рекомендует производить ремонт и обслуживание автомобилей в сервис-центрах авторизованных дилеров.

Ford Focus II: меняем салонный фильтр

Фильтр воздуха, поступающего через систему отопления, вентиляции и кондиционирования в салон автомобиля (салонный фильтр), необходимо заменять через каждые 20 тыс. км пробега. При эксплуатации автомобиля в запыленной местности пробег между заменами фильтра следует сократить в 1,5–2 раза. Деформированный или поврежденный фильтр необходимо заменить независимо от пробега.

Крышка фильтра расположена в салоне автомобиля под панелью приборов справа от ног водителя.

…и отводим ее в сторону, не отсоединяя от датчика положения педали колодку жгута проводов.

…и снимаем крышку.

На этом процедуру можно назвать завершенной. Не так все страшно, как утверждают слухи. Устанавливаем новый фильтр в обратной последовательности.

По отзывам владельцев Focus II, оригинальный фильтр (Visteon) позволяет несколько упростить процесс. Оригинальный фильтр эластичный, легко гнётся и скручивается, после отпускания принимает исходную форму. Это позволяет не снимать педаль газа.

А если педаль всё же сняли, не поленитесь поменять штатные обжатые гайки на те, например, что контрятся капроновым пояском — избежите процедуры по замене шпилек.

Подробнее с устройством, техобслуживанием и ремонтом Ford Focus II можно ознакомиться в нашей Википедии (ссылка)

Замена салонного фильтра Форд Фокус 2 подробная инструкция.

Владельцам автомобилей Форд Фокус 2 второго поколения, предпочитающим обслуживать свои транспортные средства самостоятельно, в какой-то момент предстоит столкнуться с заменой салонного фильтра.

Процедура эта не сложная, однако, из-за месторасположения элемента выполнить её будет проблематично. Эта статья написана в помощь тем, кто решит менять салонный фильтр самостоятельно.

Рекомендации по замене фильтра в Фокусе 2

Производитель рекомендует производить замену этого элемента один раз в год. Если транспортное средство эксплуатируется в сложных климатических условиях, к которым вполне можно отнести и наши, то делать это следует дважды в течение двенадцати месяцев.

На работоспособность всех типов воздушных фильтров огромное влияние оказывают грязь и пыль, а учитывая, что многие дороги в наших городах зимой до сих пор обрабатывают песком, с наступлением потепления уровень пыли в воздухе многократно увеличивается.

Где находится салонный фильтр в Форд Фокус 2

Салонный фильтр на Форд Фокус 2 располагается в ногах водителя, справа от педали газа. Крепится он тремя винтами со шляпкой системы torx.

Из-за неудобного месторасположения подобраться к фильтру довольно трудно. Приготовьтесь к тому, что за время замены вам придётся изрядно попотеть.

Какие инструменты нужны для замены фильтра

Для замены салонного фильтра Ford Focus необходимы следующие инструменты:

1. гаечный ключ на 10,
2. насадка torx 7,
3. трещотка,
4. удлинитель и кардан.

Также желательно постелить на полу возле водительской двери подстилку, поскольку именно на ней вам придётся расположиться при отсутствии подъёмника.

Как заменить салонный фильтр в Форд Фокусе 2

Перед началом работы отодвиньте сидение назад настолько, насколько это возможно.

1. Согласно предписанию производителя, замена салонного фильтра начинается со снятия педали газа. Именно она откручивается ключом на 10. Действительно, если её убрать, все препятствия на пути к фильтру исчезнут.

Однако, крепление педали не очень надёжное, применив силу, можно сломать шпильку, на которой она держится. Восстановление педали влетит в копеечку и займёт много времени.

Поэтому можно попробовать заменить фильтр, не трогая педали. Сложно, но можно. С помощью насадки torx, удлинителя и трещотки удалите винты, фиксирующие салонный фильтр.

Старайтесь не повредить головки винтов, поскольку это заметно осложнит процесс снятия фильтра. После того, как винты удалены, просто потяните его на себя и таким образом извлеките из отсека.

Установка нового фильтра

Теперь вам предстоит самая сложная задача – установка нового фильтра. Сожмите его в гармошку и попробуйте просунуть в пространство между стенкой и педалью газа. Будет сложно, но это не должно вас остановить. Не бойтесь повредить фильтр – он довольно прочный. Как только вы заведёте его часть в отверстие, нужно с силой протолкнуть туда остальную часть. Уже находясь в отведённом для него пространстве, фильтр самостоятельно распрямится и примет нужную форму. Остаётся только зафиксировать его с помощью винтов. В первый раз на выполнение этой простой процедуры может потребоваться довольно много времени. Автор этих строк мучился с полчаса, прежде чем фильтр удалось водрузить на место. Однако, в следующий раз, когда процедура уже будет знакома, дело пойдёт намного быстрее. Главное, не сломайте крепление педали газа и всё будет нормально.

__________________________________________________________

Замена салонного фильтра Форд Фокус 2

Салонный фильтр на Форде Фокус 2 (2009 г., 1.6) меняют в рамках регулярного ТО автомобиля. Кроме того подобную замену можно провести и самостоятельно, однако сделать это отнюдь не просто, и виной тому без преувеличения неудачное расположение салонного фильтра. В то время как у большинства моделей этот элемент расположен в области бардачка, на Форде Фокус 2 салонный фильтр спрятан со стороны водительского сиденья, там же где и педаль газа.

Прежде чем рассказать о том как именно меняют салонный фильтр на Форд Фокус 2, выясним как часто следует вообще это делать.

Если исходить из положений регламента ТО, подобная замена производится после каждых 20 тыс.км пробега, но не реже одного раза в год. Однако, если автомобиль эксплуатируется в тяжелых условиях, делать замену салонного фильтра требуется чаще — каждые 10-15 тыс.км.

С периодичностью замены разобрались, теперь выясним какие именно фильтры подойдут для Форда Фокус 2. Из оригинальных расходников это фильтры с номером 1452346 (1354953) такой обойдется примерно в тысячу рублей, тогда как аналог стоит от двухсот до восьмисот рублей. В качестве аналогов можно использовать:

• FILTRON K1150A
• MANN CUK2440
• TSN 9710
• BOSCH 1987432413
• DENSO DCF348K.

Исходя из особенностей расположения салонного фильтра на Форде Фокус 2, о которых было сказано выше, замену фильтра мы начнем с того что снимем педаль газа, предварительно отвинтив гайки. Теперь когда педаль нам не мешает, мы можем снять крышку, под которой расположен старый фильтр и вынимаем его. Справедливости ради нужно сказать, что даже когда педаль газа снята и не мешает, вынимать старый фильтр довольно неудобно.

После того как старый фильтр будет извлечен, на его место ставится новый салонный фильтр. Теперь рассмотрим процедуру пошагово, с помощью фото.

Правильно осуществить замену поможет инструкция.

Инструкцию по замене можно найти в упаковке с новым фильтром.

Старый фильтр извлекается из углубления, доступ к которому мы получаем сняв педаль и крышку.

так выглядит крышка под которой расположен фильтр.

Чтобы снять педаль придется отвинтить гайки с помощью ключа на 10.

После чего можно снять педаль.

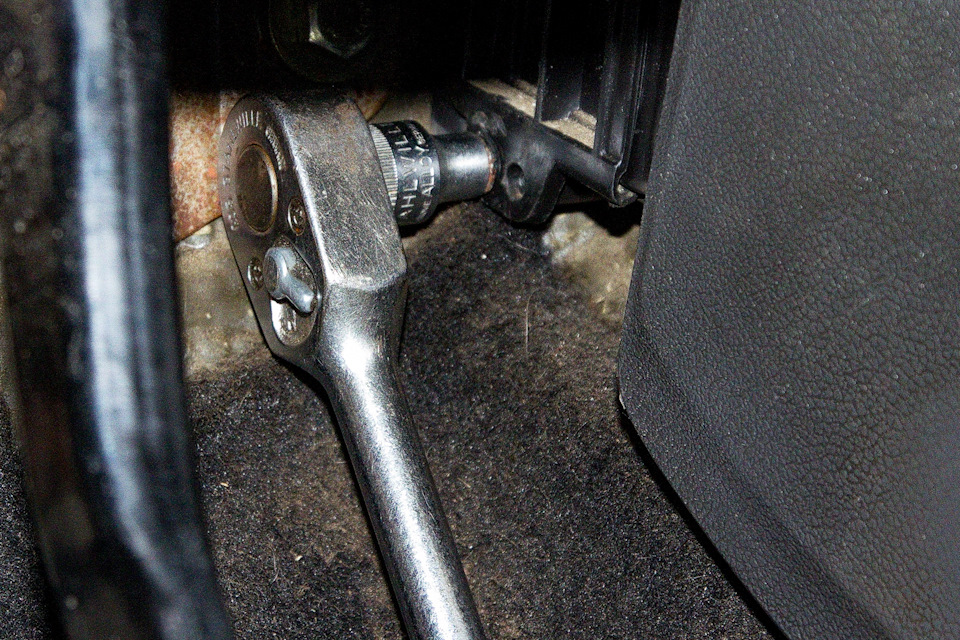

Чтобы снять болты удерживающие крышку потребуется ключ на 7.

Аналогичная процедура проделывается со всеми болтами.

Теперь крышка может быть снята.

Можно приступить к извлечению старого салонного фильтра.

Даже на этих фото можно легко заметить, что старый фильтр отличается от нового визуально, он загрязнен и гораздо темнее.
