Смесеобразование в дизельном двигателе
Смесеобразование – это процесс приготовления горючей смеси – смешивание паров топлива с воздухом.
У дизелей смесеобразование протекает внутри цилиндра и включает процессы:
— распыливание (дробление струи на капли);
— распределение его по камере.
Особенностями процесса смесеобразования в дизельном двигателе являются:
— протекание процесса внутри цилиндра;
— малое время протекания (0,0005 – 0,006 с), что соответствует углу поворота коленчатого вала 12 – 40 0 ;
— плохая испаряемость топлива, неравномерность распределения в объёме камеры сгорания.
Для достижения высоких энергетических и экономических показателей дизелей разработаны следующие основные способы смесеобразования:
Эти способы смесеобразования будут рассмотрены в других занятиях.
Понравилась статья? Добавь ее в закладку (CTRL+D) и не забудь поделиться с друзьями:
Разрушители легенд. Смесеобразование и сгорание в дизельном двигателе. Часть №1. Смесеобразование.
Как ни странно это прозвучит, но дизель работает не на обеднённой, а на обогащённой смеси …
Я, как и все, хотел написать "СМЕСИ", но это неправильный и даже вредный термин. Термин, который СРАЗУ очень сильно запутывает всё вИдение процессов, происходящих в дизельном двигателе. Потому я и начну свой опус именно с этого вопроса.
Для сжигания 1 кг бензина или 1 кг керосина или 1 кг пропана или 1 кг бутана или 1кг многих прочих углеводородов требуется около 15 кг воздуха. Для сжигания 1 кг дизельного топлива требуется те же самые 15 кг воздуха. Теплотворная способность всех этих топлив тоже практически не отличается.
Почему же дизельному двигателю требуется в разы большее количество воздуха, чем бензинке?
Потому что дизель работает не на СМЕСИ и это нужно чётко понимать.
Хотя СМЕСЬ в камере сгорания дизельного двигателя, конечно же, присутствует. Но!
Топливо подаётся в камеру сгорания В ЖИДКОМ ВИДЕ через распылитель в виде тумана.
Пыли. Аэрозоли. Взвеси. Суспензии. Мельчайших капелек. Назовите как хотите, но это не СМЕСЬ!
СМЕСЬ — это всё таки нечто более-менее однородное. Нечто, УЖЕ смешанное. Сладкий чай — это смесь. Гомогенная смесь. Если сахар бросили на дно стакана и чай не размешивали — на дне стакана какое-то время будет колыхаться густой сироп — получится та самая "гетерогенная"(неоднородная) смесь. Но чай, в который падает кусок сахара — нихрена не смесь вообще!
В дизеле реальная СМЕСЬ начинает образовываться ВОКРУГ КАЖДОЙ мельчайшей частицы топлива сразу же после распыления топлива форсункой. У поверхности капельки СМЕСЬ будет очень богатой. Чем дальше от поверхности капельки — тем смесь будет беднее. Где-то посередине между этими двумя крайностями концентрация СМЕСИ будет около- и стехиометрической. В области этой довольно тоненькой СФЕРЫ и находятся наиболее благоприятные условия и для САМОВОСПЛАМЕНЕНИЯ и для СГОРАНИЯ. И именно здесь и ТОЛЬКО ЗДЕСЬ и будет происходить ВСЁ сгорание СМЕСИ топлива и… и чего? воздуха?
На первом этапе — да, воздуха. Но сразу после первого этапа СМЕСЬ начинает представлять из себя ТАКОЕ, что ни в сказке сказать, ни вслух произнести…:
Давайте посмотрим ПОДРОБНЕЕ как НА САМОМ ДЕЛЕ происходит сгорание солярки в дизельном двигателе:
Гореть не умеют ни жидкие, ни, тем более, твёрдые вещества. Мало того — гореть не умеют даже отдельные молекулы топлива, которые находятся в таки обнаруженной нами СМЕСИ. В фактическом процессе сгорания участвуют только кирпичики(радикалы) знакомых нам элементов. Потому сразу после образования вокруг капельки топлива сферы стехиометрического состава СМЕСИ процесса горения не возникает. Сразу после испарения молекула углеводородного топлива начинает стремительно нагреваться и оттого разваливаться на части. Грубо говоря — на атомы водорода и углерода. Водород чрезвычайно активный элемент и он начинает взаимодействовать с кислородом воздуха первым. Даже это взаимодействие — чрезвычайно сложный и не быстрый процесс. Можете посмотреть на него поподробнее, если интересно:
Главное в другом. Каждое такое взаимодействие — это кроме молекулы воды ещё и хорошая порция энергии. По мере нагрева таких взаимодействий становится всё больше — выделяющаяся энергия перестаёт успевать рассеиваться в пространстве и начнёт ускорять рядом идущие взаимодействия и температура СМЕСИ вокруг капельки топлива начнёт нарастать ЛАВИНООБРАЗНО. В этот момент и начнётся знакомое нам горение с выделением лучистой энергии и прочими другими сопутствующими эффектами… Кислорода много. Топлива много. Всё замечательно перемешано. Температура высокая и растёт. Давление высокое и растёт. Начинает гореть даже углерод. Вся зона околостехиометрического соотношения вокруг капельки топлива разом воспламеняется. Нечто типа взрыва сверхновой звезды:
В "научно"-популярной литературе пишется, что температура скачком повышается до 2000 градусов. Какие нафиг 2000 градусов?! В серьёзных трудах утверждается, что азот более-менее интенсивно начинает окисляться при температурах выше 2500 градусов. В дизеле окислов азота образуется страшное количество, как и сажи(судя по всему азот окисляется СНАРУЖИ сферы пламени где много кислорода, а сажа образуется ИЗНУТРИ этой сферы, где много углерода, но кислорода почти нет), но подавляющая часть окислов азота при понижении температуры опять восстанавливается до азота. Потому, скорее всего, температура в зонах богатой смеси взлетает намного выше 3000 градусов. Потому и сажевые частицы излучают так много лучистой энергии. Давление взлетает до небес…
Но всё это происходит ЛОКАЛЬНО. В ОЧЕНЬ ограниченных, фактически ИЗОЛИРОВАННЫХ зонах.
Температуру больше 2600К имеет всего около 0,2% массы рабочего тела в камере сгорания, больше 2400К – около 2%, больше 2200К – 22%, больше 2000К – 27%, больше 1700К — 28%, остальная часть рабочего тела (около 20%) — никогда не разогреется даже до 1700К…
Из-за такой изолированности тепло относительно слабо передаётся стенкам камеры сгорания.
Вернёмся на мгновение из микромира в макромир. Пока первая капелька впрыснутого топлива готовилась к взрыву(самовоспламенению) форсунка продолжала впрыскивать в камеру сгорания тысячи других капелек, каждая из которых тоже тут же начинала готовится к взрыву — нагреваться, испаряться и образовывать СМЕСЬ. Но как только самовоспламеняется СМЕСЬ вокруг первой капельки — энергии её взрыва хватает на детонацию и воспламенение СМЕСИ вокруг других капелек. Фактически одномоментно воспламеняется ВСЯ образовавшаяся в камере сгорания СМЕСЬ. Хотя правильнее будет сказать так — "ВСЕ образовавшиеся в камере сгорания СМЕСИ" — ведь все эти СМЕСИ изолированы и находятся на расстоянии друг от друга… почти как звёзды в космосе…
Так или иначе — возникает та самая дизельная детонация(взрывное горение) из-за которого дизель и стукатит. Хорошо, что пригодной к сгоранию СМЕСИ к моменту самовоспламенения образуется не так уж и много…
Дальнейшее СМЕСЕОБРАЗОВАНИЕ будет происходить в условиях страшного дефицита кислорода. И сгорание соответственно происходит совсем не так, как это описывается в литературе.
Возвращаемся в микромир. За то время пока мы отлучались зона околостехиометрического соотношения топлива и воздуха уже вся выгорела. Ни топлива, ни кислорода в ней не осталось. Только продукты сгорания, разогретые до очень высоких температур — вода, углекислота, да щепотка окислов азота… С внешней поверхности этой РАСКАЛЁННОЙ, но ВЫЗЖЕННОЙ зоны начинают ДИФФУНДИРОВАТЬ молекулы воздуха с большим количеством свободного кислорода. Изнутри начинает подниматься та каша, что образовалась из углеводородов топлива в процессе сильного нагрева и сжатия — радикалы водорода и радикалы различных СОЕДИНЕНИЙ углерода. Скорость дальнейшего СМЕСЕОБРАЗОВАНИЯ и сгорания будет определяться скоростью поступления атомов кислорода извне и атомов топлива изнутри.
Весь свободный водород, образующийся в результате температурного разложения продолжающих испаряться углеводородов, даже в условиях сильного дефицита кислорода потихоньку-полегоньку, но начинает НЕОБРАТИМО сгорать по мере взаимодействия с кислородом. Водород очень уж активное вещество. Сгорание его идёт в очень широких стехиометрических и температурных пределах. Скорость его диффузии чрезвычайно высока и сопоставима со скоростью теплопереноса. Для сгорания двум атомам водорода(мы с Томарой ходим парой) достаточно одного атома кислорода. Потому на время все реакции окисления углерода фактически останавливаются… С углеродом начинается очень нехорошая и очень длинная история с образованием и преобразованием всяких формальдегидов, гидроксилов и всяческой другой заразы… Крекинг, гомолиз, пиролиз и много других страшных слов… По мере того как атомы водорода потихоньку сваливают из молекулы углеводорода в условиях дефицита кислорода она, эта самая молекула топлива потихоньку вырождается в молекулу… графита. Да-да. Выделяющиеся в результате пиролиза атомы углерода имеют четыре свободные связи, отдельно не существуют и в зонах недостатка кислорода соединяются между собой, образуя твёрдые кристаллы графита – мельчайшие частицы сажи размером 0,3-0,4 мкм. Сравнительно недавно было обнаружено, что в хорошо нам известной копоти присутствует и большое количество шарообразных молекул, состоящих из 60 и более(до 400) атомов углерода и, иногда, и из 24 и более атомов воды — их назвали фуллеренами, а открытие этой новой формы углерода было ознаменовано присуждением в 1996 году Нобелевской премии по химии. Таких частиц образуется в дизеле неимоверное количество. Но страшный чёрный дым, который извергает дизель при перегрузке, содержит всего около 1% сажевых частиц, образовавшихся в процессе сгорания дизельного топлива — подавляющая часть образовавшихся частиц сажи сгорает в процессе догорания топлива, когда весь свободный водород уже иссякает и перестаёт перехватывать кислород под носом у углерода, которому для полного счастия сгорания необходимо СРАЗУ аж ДВА атома кислорода… По иронии судьбы к этому времени почти весь углерод находится в состоянии раскалённой "алмазной" пыли. Начинаются танцы, подобные сгоранию водорода, но намного более сложные и многоходовые, а потому намного более длительные…
А атомов свободного кислорода меж тем остаётся всё меньше и меньше…
Пока тянется этот химический полонез начинает опускаться поршень двигателя и давление(а следовательно и температура) начинают падать. Расстояние между атомами увеличивается, энергия рассеивается в пространстве, скорость атомов падает — реакции начинают стремительно замедляться. За счёт того, что частички сажи чрезвычайно раскалены — они умудряются ещё долго реагировать с кислородом, если тот таки встретится им на пути, но по мере опускания поршня вниз толку от этого догорания становится всё меньше, а вреда всё больше. Температура в камере сгорания — не самоцель, она нужна только для двух задач — вначале максимально ПОЛНО спалить ВСЁ топливо(вытащить ВСЮ энергию) и максимально разогреть РАБОЧЕЕ ТЕЛО(всё содержимое камеры сгорания) чтобы получить максимальное ДАВЛЕНИЕ(тот самый крутящий момент) газов.
Высокая степень РАСШИРЕНИЯ(не сжатия!) дизельного двигателя позволяет полнее преобразовать энергию расширяющихся от нагрева газов в механическую РАБОТУ. Именно поэтому температура выхлопных газов дизеля заметно ниже температуры выхлопа бензинки, притом что максимальная температура сгорания топлива выше у дизеля…
Чёта меня понесло в сторону.
Углерод выгодно сжигать полностью не только с точки зрения экологических норм — при сгорании 1 атома углерода образуется в 3 раза больше энергии, чем при сгорании 1 атома водорода! Недожиг углерода(сажи) очень заметно влияет на энергетический баланс в камере сгорания, а соответственно и на мощность и на расход двигателя любой конструкции и косвенно указывает на проблемы с организацией процессов сгорания. К тому же сажа — это очень компактные кристаллы, а углекислота — это газ, который уже и сам по себе создаёт дополнительное давление на поршень…
Вот для того, чтобы сжечь МАКСИМАЛЬНОЕ количество УГЛЕРОДА и применяют в дизеле избыток воздуха. Как по мне — так эта фраза тоже насквозь лживая и не отражающая сути. А суть в данном случае такова — и в дизеле и в бензинке равного литража на режиме НОМИНАЛЬНОЙ (максимальной) мощности количество воздуха в камере сгорания практически ОДИНАКОВО! НО.
В дизеле невозможно эффективно сжечь столько топлива, столько можно сжечь в бензинке равного литража — НЕ УСПЕВАЕТ дизельное топливо связать ВЕСЬ КИСЛОРОД воздуха за время сгорания — потому в дизеле до четверти(!) кислорода воздуха вылетает в трубу даже на максимальной мощности(когда дизель уже вовсю дымит). Потому дизельным выхлопом можно спокойно дышать длительное время(не верьте сказкам про дизельные душегубки фашистов), в отличие от выхлопа бензинок, где свободного кислорода практически нет. Потому МАКСИМАЛЬНАЯ ЛИТРОВАЯ мощность атмосферного дизеля меньше МАКСИМАЛЬНОЙ ЛИТРОВОЙ мощности атмосферной же бензинки на ОДИНАКОВЫХ оборотах на те самые 25%. Плюс-минус.
Прямовпрысковый дизель имеет эффективные обороты до 3000-3500 оборотов, вихрекамерник — до 4000 с небольшим, а самая захудалая бензинка легко крутится до 6000. Только за счёт этой разницы в максимальных оборотах бензинка уже на треть мощнее дизеля. Потому МАКСИМАЛЬНАЯ паспортная МОЩНОСТЬ бензинки В РАЗЫ превышает МАКСИМАЛЬНУЮ паспортную МОЩНОСТЬ дизеля равного литража.
Мало того. Поскольку с конца 80-ых годов дизелестроители сферы легкового транспорта активно боролись с окислами азота, то почти ВСЕ дизеля 80-ых, 90-ых и начала 2000-ых имеют затянутый впрыск топлива, поздний УОПТ, гипертрофированный ЕГР и несоразмерно высокий расход топлива на мощностных режимах. Сколько-нибудь продолжительно работать с максимальной паспортной мощностью эти дизеля не в состоянии уже прямо с завода из-за перегрева камеры сгорания и поршневой. Пробежные эти дизеля мрут как мухи уже при длительных 2\3 максимальной ПАСПОРТНОЙ мощности…
P.S.
Ну и напоследок ещё немного про макромир камеры сгорания дизельного двигателя.
Для полноты картины.

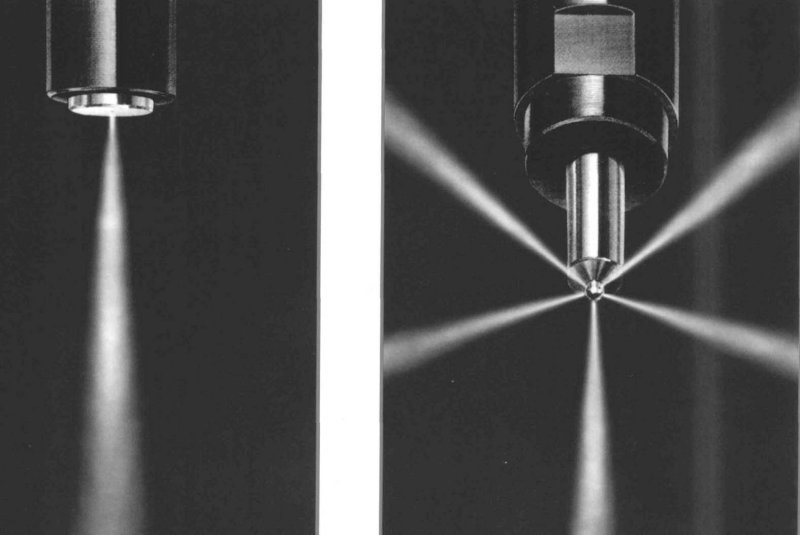

На вихрекамерных дизелях форсунка формирует один факел. У прямовпрысковых дизелей форсунка формирует 4-8 факелов:
Не обращайте внимания на размеры факелов на вышеприведённых фотографиях — они сняты в обычных комнатных условиях. При высоком давлении в камере сгорания реального двигателя дальнобойность факела не превышает сантиметра — топливо практически никогда не попадает на стенки камеры сгорания ни вихрекамерника, ни прямовпрыскового дизеля — именно поэтому это дизеля с ОБЪЁМНЫМ смесеобразованием:
За пределами ФАКЕЛА топлива практически нет и никогда за время впрыска НЕ БУДЕТ! Равномерно распределить частички топлива во ВСЁМ воздухе, находящемся в камере сгорания дизеля не возможно за то короткое время, что отводится на смесеобразование и сгорание. Как ни завихряй воздух в камере сгорания — довольно значительные объёмы воздуха к топливному факелу за время сгорания топлива так никогда и не приблизятся и кислород передать не смогут. При наличии колоссального ОБЩЕГО ИЗБЫТКА кислорода в камере сгорания — каждая КОНКРЕТНАЯ частичка топлива при окончании сгорания испытывает СТРАШНЫЙ ДЕФИЦИТ кислорода и буквально захлёбывается продуктами своего сгорания.
Устройство автомобилей
Как известно, для того, чтобы топливо сгорело и выделило теплоту, необходим кислород, поскольку горение — это процесс окисления топлива (горючего вещества), т. е. соединения его с кислородом. И если кислорода будет недостаточно, то даже самое пожаро- и взрывоопасное горючее вещество гореть не будет.
Вся эта философия в полной мере относится и к тепловым двигателям. Чтобы топливо в камере сгорания начало гореть, необходим кислород, который в нашем случае подается в цилиндры с атмосферным воздухом.
Но и это еще не все. Топливо в цилиндрах должно сгорать очень быстро, иначе то, что не успело сгореть «вылетит в трубу» в буквальном смысле этого слова.
Скорость горения напрямую зависит от того, насколько быстро и качественно мы перемешаем воздух с топливом в цилиндре перед воспламенением.
Процесс перемешивания топлива с воздухом перед сгоранием этой смеси называется смесеобразованием . Качественное смесеобразование — залог эффективной и экономичной работы любого теплового двигателя.
В карбюраторных двигателях бензин перемешивается с воздухом сначала в карбюраторе, затем во время перемещения по впускному коллектору мимо впускного клапана в цилиндр, а также в течение тактов впуска и сжатия. В дизелях этому важнейшему процессу отводится чрезвычайно короткий миг — в камеру сгорания дизельных двигателей топливо подается в конце такта сжатия за 10…20 ˚ угла поворота коленчатого вала до верхней мертвой точки (ВМТ). При этом оно подается в цилиндр не в смеси с воздухом, как в карбюраторном двигателе, а впрыскивается в «чистом виде», и лишь в цилиндрах оно получает возможность «встретиться» с кислородом воздуха, чтобы быстро перемешаться, сгореть и выделить тепло.
Время, отводимое на смесеобразование и сгорание смеси в дизелях примерно в пять-десять раз меньше, чем в карбюраторных двигателях и составляет не более 0,002…0, 01 секунды.
Поскольку сгорание происходит достаточно быстро, дизель работает «жестко» — в два-три раза жестче бензинового двигателя.
Следует отметить, что жесткость работы двигателя — измеряемый параметр (Ж = dp/dφ) – это скорость нарастания давления (dp) по углу поворота (dφ) коленчатого вала, поэтому ее можно рассчитать.
Несмотря на быстротечность сгорания в дизелях, его условно разделяют на четыре фазы, первая из которых называется периодом задержки воспламенения (0,001…0,003 сек). В это время происходит распад впрыскиваемого топлива на мельчайшие капли, которые, продвигаясь по камере сгорания, испаряются и смешиваются с воздухом, а также разгон химических реакций самовоспламенения. Следующие три фазы – фазы горения топливовоздушной смеси.
Если период задержки воспламенения оказывается продолжительным, то значительная часть топлива успевает испариться и смешаться с воздухом. В результате одновременного воспламенения этой части по всему объему возникает резкое повышение давления в камере сгорания (жесткая работа) с ростом динамических нагрузок на детали и повышение уровня шума.
Поэтому длительный период задержки самовоспламенения не желателен. Он зависит от температурных условий, сорта топлива, нагрузки на двигатель и других факторов. Однако внутреннее смесеобразование в дизелях всегда определяет более жесткую работу по сравнению с карбюраторными двигателями.
Так как время на смесеобразование в дизеле очень мало, то для более полного сгорания топлива в его цилиндры воздуха вводят больше, чем в бензиновых двигателях (кроме инжекторных двигателей использующих непосредственный впрыск, где воздуха тоже впускают чуть больше нормы). Коэффициент избытка воздуха α в дизельных двигателях составляет от 1,4 до 2,2.
Таким образом, к смесеобразованию дизелей предъявляются высокие требования. Оно должно обеспечить равномерное перемешивание топлива с воздухом, постепенное сгорание топлива во времени, полное использование всего воздуха в камере сгорания при минимально возможном значении α , а также максимально мягкую работу дизеля.
Способы улучшения смесеобразования
Большинство задач повышения качества смесеобразования в дизельных двигателях во многом решаются путем выбора формы камеры сгорания.
Различают неразделенные камеры сгорания (однополостные) (рис. 1а, б ) и разделенные (рис. 1,в ).
Неразделенные камеры сгорания представляют собой камеру, образованную днищем поршня, когда он находится в ВМТ, и плоскостью головки цилиндров. Неразделенные камеры сгорания применяют в основном в дизелях тракторов и грузовых автомобилей. Они позволяют повысить экономичность двигателя и его пусковые качества (особенно холодного двигателя).
Разделенные камеры сгорания имеют основную и вспомогательную полости, соединенные каналом 11. Вспомогательная камера может быть не только сферической, как показано на рис. 1, в , но и цилиндрической.
В первом случае она называется вихревой (дизели Д-50, СМД-114), во втором – предкамерой или, как ее чаще называют — форкамерной (КДМ-100).
Вихревая камера работает следующим образом. В головке цилиндров имеется шаровая полость – вихревая камера, соединенная каналом с основной камерой сгорания над поршнем. При движении поршня вверх во время сжатия воздух с большой скоростью входит в вихревую камеру по касательной к ее стенкам.
В результате этого поток воздуха закручивается со скоростью до 200 м/с. В этот раскаленный (700…900 К) воздушный вихрь форсунка впрыскивает топливо, которое воспламеняется и давление в камере резко возрастает.
Газы с недогоревшим топливом по каналу выбрасываются в основную камеру, где происходит догорание оставшегося топлива. Объем вихревой камеры составляет 40…60% общего объема камеры сгорания, т. е. примерно половину объема.
Предкамерные (форкамерные) двигатели имеют камеру из двух частей. Топливо впрыскивается в цилиндрическую предкамеру (форкамеру), и часть его (до 60%) воспламеняется. Процесс горения топлива протекает так же, как и в вихревой камере.
Разделенные камеры сгорания менее чувствительны к составу топлива, работают в широком диапазоне частот вращения коленчатого вала, обеспечивают более качественное смесеобразование и менее жесткую работу путем сокращения периода задержки воспламенения.
Однако их основным недостатком является затруднительный пуск двигателя и увеличенный расход топлива по сравнению с неразделенными камерами сгорания.
Иногда выделяют полуразделенные камеры сгорания ( см. рис. 2 ), к которым относят камеры, образованные глубокими полостями в головке поршня. Процессы горения топливовоздушной смеси в таких камерах сходны с процессами горения в разделенных камерах, при этом впрыск топлива в полость поршня благотворно влияет на его охлаждение во время работы.
На качество смесеобразования также оказывает значительное влияние взаимное направление и интенсивность движения топливных струй и заряда воздуха в камере сгорания. В связи с этим различают объемное смесеобразование, пленочное и объемно-пленочное.
Объемное смесеобразование отличается тем, что топливо впрыскивается непосредственно в толщу раскаленного воздуха, находящегося в объеме камеры сгорания. При этом для лучшего перемешивания частиц распыленного топлива с воздухом его свежему заряду сообщают вращательное движение с помощью завихрителей или винтовых впускных каналов, а форму камеры сгорания стремятся согласовать с формой струи топлива, впрыскиваемой форсункой.
Для нормальной работы дизеля с объемным смесеобразованием требуется очень высокое давление топлива на впрыске – до 100 МПа и более. Двигатели с таким смесеобразованием достаточно экономичны, но работают жестко (Ж = 0,6…1,0 МПа/град).
Пленочное смесеобразование характеризуется тем, что большая часть впрыскиваемого топлива подается на горячие стенки шарообразной камеры сгорания, на которых образует пленку, а затем испаряется отнимая часть тепла от стенок.
Принципиальная разница между объемным и пленочным образованием заключается в том, что в первом случае частицы распыленного топлива непосредственно смешиваются с воздухом, а во втором основная часть топлива сначала испаряется, и уже в парообразном состоянии перемешивается с воздухом.
Пленочное смесеобразование используют двигатели фирмы MAN, некоторые двигатели семейства Д-120 и Д144. Этот способ обеспечивает приемлемую жесткость работы дизеля (Ж = 0,2…0,3 МПа/град) и неплохую экономичность, но требует поддержания температуры поршня в заданных пределах, обеспечивающих интенсивное испарение топливной пленки.
Объемно-пленочное смесеобразование сочетает в себе процессы объемного и пленочного смесеобразования. Такой способ смесеобразования используется, например, на отечественных двигателях ЗИЛ-645, где объемная камера сгорания располагается в поршне.
Форсунка, расположенная в головке блока, впрыскивает топливо через распылитель, имеющий два отверстия, в виде двух пылеобразных струй. Пристеночная струя направляется вдоль образующей камеры сгорания, создавая на ней тонкую пленку. Объемная струя направлена ближе к центру камеры сгорания.
Объемно-пленочное смесеобразование обеспечивает более мягкую работу дизельного двигателя (Ж = 0,25…0,4), приемлемые пусковые качества при хорошей экономичности, и применяется на большинстве современных дизелей. Выемки в поршне образуют форму камеры в виде тора (СМД, КамАЗ, ЯМЗ А-41, А-01) или усеченного конуса – дельтавидная камера (Д-243, Д-245).
Качество смесеобразования в дизельных двигателях можно повысить не только конструкцией и формой камеры сгорания. Большую роль играет технология самого процесса впрыска топлива форсункой.
Здесь конструкторы решают вопросы улучшения смесеобразования несколькими способами:
Какое смесеобразование применяется в дизельных двигателях
Особенности смесеобразования в дизелях
Особенностью двигателей с самовоспламенением от сжатия, или, как их принято называть, дизелей (по имени изобретателя Р. Дизеля), является приготовление горючей смеси топлива с воздухом внутри цилиндров.
В дизелях топливо поступает от насоса высокого давления и посредством форсунки впрыскивается в цилиндры под давлением, в несколько раз превышающим давление воздуха в конце такта сжатия. Смесеобразование начинается с момента поступления топлива в цилиндр. При этом в результате трения о воздух струя топлива распыливается на мельчайшие частицы, которые образуют топливный факел конусообразной формы. Чем мельче распылено топливо и чем равномернее распределено оно в воздухе, тем полнее сгорают его частицы.
Испарение и воспламенение топлива осуществляются за счет высокой температуры и давления сжатого воздуха (к концу такта сжатия температура воздуха составляет 550-700°С, а давление—3,5—5,5 МПа). Следует отметить, что после начала горения смеси температура и давление в камере сгорания резко возрастают, что ускоряет процессы испарения и воспламенения остальных частиц распыленного факела топлива.
Рекламные предложения на основе ваших интересов:
Дополнительные материалы по теме:
Чтобы обеспечить наилучшие мощ-ностные и экономические показатели работы дизеля, необходимо впрыскивать топливо в его цилиндры до прихода поршня в в.м.т. Угол, на который кривошип коленчатого вала не доходит до в.м.т. в момент начала впрыскивания топлива, называют углом опережения впрыскивания топлива.
Для того чтобы форсунка впрыскивала топливо с требуемым опережением, топливный насос должен начинать подавать топливо еще раньше. Это вызвано необходимостью иметь некоторое время на нагнетание топлива от насоса к форсунке.
Угол, на который кривошип коленчатого вала не доходит до в. м. т. в момент начала подачи топлива из топливного насоса, называют у г-лом опережения подачи топлива.
В цилиндры дизеля фактически поступает одно и то же количество воздуха независимо от его нагрузки. При малой нагрузке в цилиндрах практически всегда имеется достаточное количество воздуха для полного сгорания топлива. В этом случае коэффициент избытка воздуха имеет большую величину. С увеличением нагрузки возрастает только подача топлива, но при этом значение коэффициента избытка воздуха уменьшается, вследствие чего ухудшается процесс сгорания топлива. Поэтому минимальное значение коэффициента избытка воздуха для различных типов дизелей, соответствующее их бездымной работе, устанавливают в пределах а= 1,3-т-1,7, что обусловливает также высокую экономичность дизелей по сравнению с карбюраторными двигателями.
Существенное влияние на улучшение смесеобразования и процесса сгорания оказывают способы приготовления рабочей смеси и принятая форма камеры сгорания. По способу приготовления рабочей смеси различают объемное, объемно-пленочное и пленочное смесеобразования. Каждому из этих способов присущи свои характерные особенности, для реализации которых требуются камеры сгорания с соответствующими конструктивными решениями. Существующие камеры сгорания дизелей по общности основных признаков их конструкции объединяют в две большие группы: неразделенные (одно-полостные) и разделенные (двух-полостные).
Неразделенные камеры сгорания (рис. 8.1, а) представляют собой объем, заключенный между днищем поршня, когда он находится в в. м. т., и плоскостью головки. Такие камеры называют также однополостны-ми с объемным смесеобразованием, так как процесс смесеобразования основан на впрыскивании топлива непосредственно в толщу горячего воздуха, находящегося в объеме камеры сгорания дизеля. При этом для лучшего перемешивания частиц распыленного топлива с воздухом его свежему заряду сообщают при впуске вращательное движение с помощью завихрителей или винтовых впускных каналов, а форму камеры сгорания стремятся согласовать с формой струи топлива, подаваемой форсункой. Такой принцип смесеобразования используется в дизелях ЯМЗ и КамАЗ.
Рис. 8.1. Камеры сгорания дизелей: а—ЯМЭ-236; б—ЗИЛ-645; в—вихревого типа
В современных дизелях используется также пленочное смесеобразование, которое характеризуется тем, что большая часть впрыскиваемого топлива подается на горячие стенки шарообразной камеры сгорания, на которых оно образует пленку, а затем испаряется, отнимая часть тепла от стенок.
Принципиальная разница между объемным и пленочным способами смесеобразования заключается в том, что в первом случае частицы распыленного топлива непосредственно смешиваются с воздухом, а во втором основная часть топлива
сначала испаряется и в парообразном состоянии перемешивается с воздухом при интенсивном вихревом движении его в камере.
Разновидностью указанных способов смесеобразования является объемно-пленочное смесеобразование, которое обладает свойствами как объемного, так и пленочного смесеобразования. Существенным преимуществом этого процесса является возможность создания многотопливных дизелей, позволяющих использовать наряду с дизельным топливом высокооктановые бензины и спиртовые (метоноловые) смеси. В отечественном автомобилестроении к таким двигателям можно отнести дизель ЗИЛ-645, у которого процесс смесеобразования происходит в объемной камере сгорания (рис. 8.1, б), расположенной в поршне 6 в виде наклонной цилиндрической выемки со сферическим дном. Вращение воздушного заряда в камере обеспечивается при помощи вих-реобразующего канала, создающего кольцевой вихрь, направления вращения которого показано стрелкой. Топливо в камеру сгорания впрыскивается из двухдырочного распылителя форсунки, расположенного в головке цилиндра. Пристеночная струя направлена вдоль образующей камеры сгорания, объемная струя пересекает внутренний объем камеры ближе к ее центру. Из-за пристеночной струи такой процесс часто называют объемным пристеночно-пленочным смесеобразованием. Этот процесс по сравнению с другими способами смесеобразования дает хорошую экономичность и обеспечивает более мягкую работу дизеля с плавным нарастанием давления в его цилиндрах, а также улучшает пусковые качества дизеля, снижая его дымность и токсичность отработавших газов.
Разделенные камеры сгорания состоят из двух объемов, соединенных между собой каналами: основного объема, заключенного в полости над днищем поршня, и дополнительного, расположенного чаще всего в головке блока. Применяются в основном две группы разделенных, или двухполостных, камер: предкамеры и вихревые камеры. Дизели с такими камерами называют соответственно вихревыми и предкамер-ными.
В вихрекамерных дизелях (рис. 8.1, в) объем дополнительной камеры составляет 0,5 — 0,7 общего объема камеры сгорания. Основная и дополнительная камеры соединяются каналом, который располагается тангенциально к образующей дополнительной камере, в результате чего обеспечивается вихревое движение воздуха.
В дизелях с предкамер-ным смесеобразованием предкамера имеет цилиндрическую форму и соединяется прямым каналом с основной камерой, расположенной в днище поршня. В результате частичного воспламенения топлива в момент его впрыскивания в предкамере создается высокая температура и давление, способствующие более эффективному смесеобразованию и сгоранию топлива в основной камере.
Современные быстроходные вихре- и предкамерные дизели имеют достаточно высокие мощностные показатели при сравнительно высокой степени сжатия. К их основным недостаткам следует отнести увеличенный расход топлива по сравнению с дизелями с неразделенными камерами и затрудненный пуск двигателя, что вызывает применение специальных пусковых устройств.
