Как поменять ремень генератора на калине 8 клапанной

7. Замена ремня и смазка натяжного ролика генератора

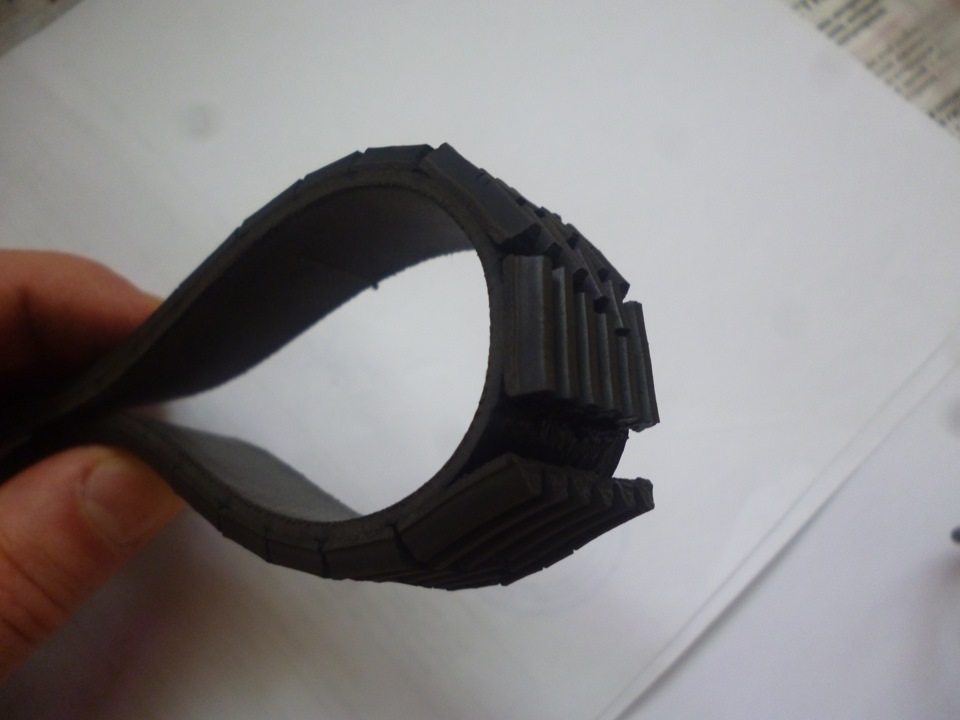

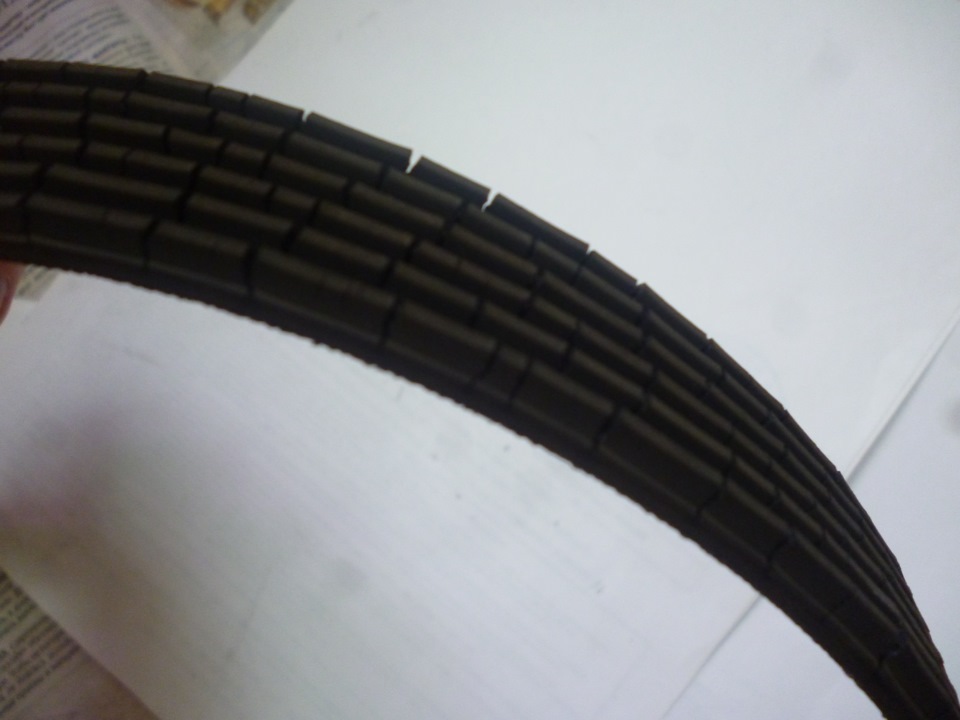

Ещё с осени обратил внимание на трещины в ремне генератора. Заменить всё руки не доходили. Да натяжной ролик слегка шелестел — не сильно, но заставлял быть на чеку. В общем памятуя о том как из родного заводского ремня летом выпал кусок резины с ручьями решил провести ТО приводу генератора. Благо двигатель у меня 11183 без кондиционера так что всё проще простого.
Понадобились: головка на 8 + трещётка, накидной на 17, накидной на 19, тонкая плоская отвёртка, иголка, промывочная жидкость, ветошь, смазка.
Ключом на 17 по часовой стрелке ослабляем болт крепления ролика. ВНИМАНИЕ ! Резьба левая.

Перед этим тонкой плоской отвёрткой подцепляем и снимаем крышку ролика (показано на снятом ролике)

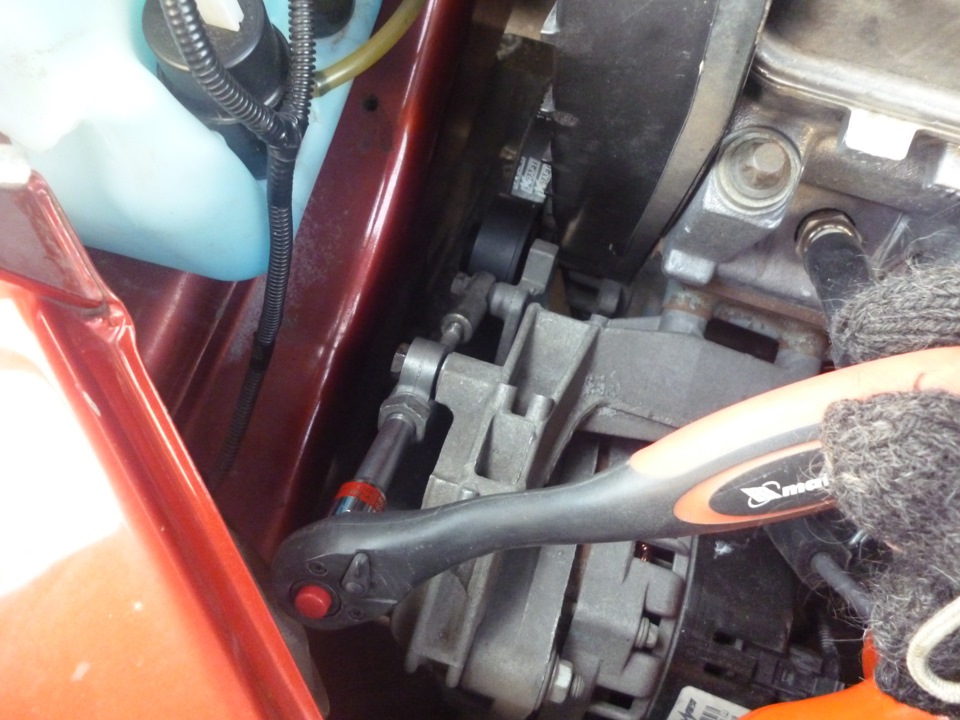

Ослабляем контргайку натяжителя накидным на 19 придерживая шток головкой на 8

Затем той же головкой по часовой стрелке ослабляем натяжитель. Снимаем ремень и откручиваем ролик не забывая что с ним в комплекте идут пластмассовая крышка, стальные втулка и шайба-пыльник.
Купленный в "Трёх Китах" (сеть магазинов автозапчастей в г.Омске) в начале лета 2014 г. балаковский ремень не прослужил и года

На замену ему был приобретён и ездил в багажнике ещё с осени ремень Крафт. В общем что было в магазине.

С завода как оказалось стоит вологодский ролик VBF. За 47 тысяч пробега он обзавёлся небольшим люфтом подшипника и выработкой пластика от ремня. Не критично. Смажем и будет как новенький:)

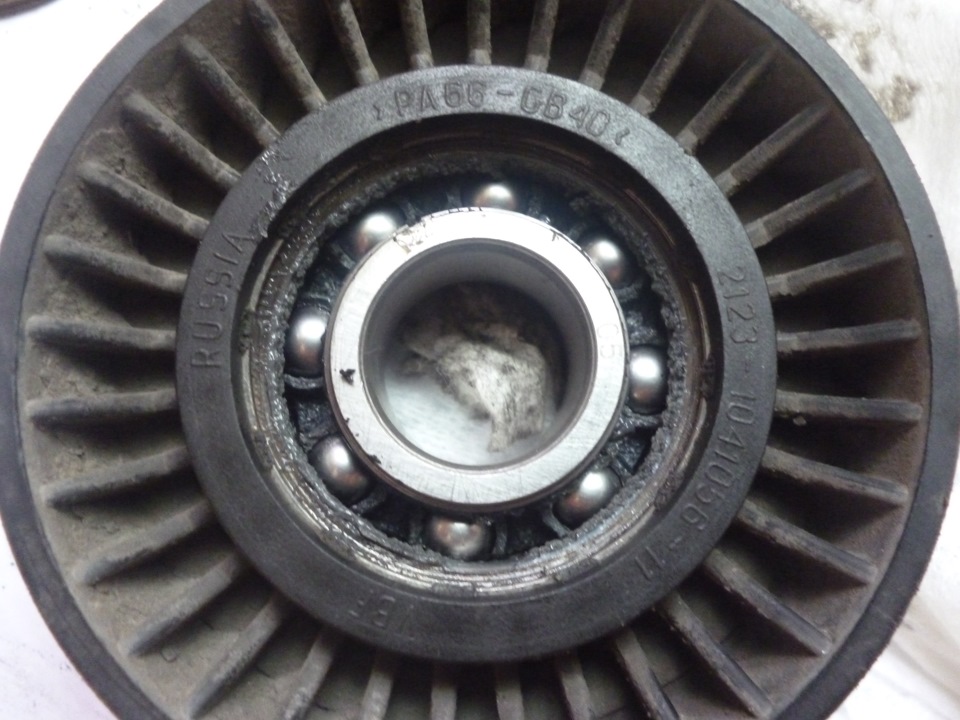

Иголкой вскрываем пыльники подшипника

Следы смазки присутствуют, даже закаменеть не успела. Кстати следы её были и на крышке ролика и на шайбе пыльнике. Моем подшипник. У меня был под рукой Уайт-спирит, мыл им.

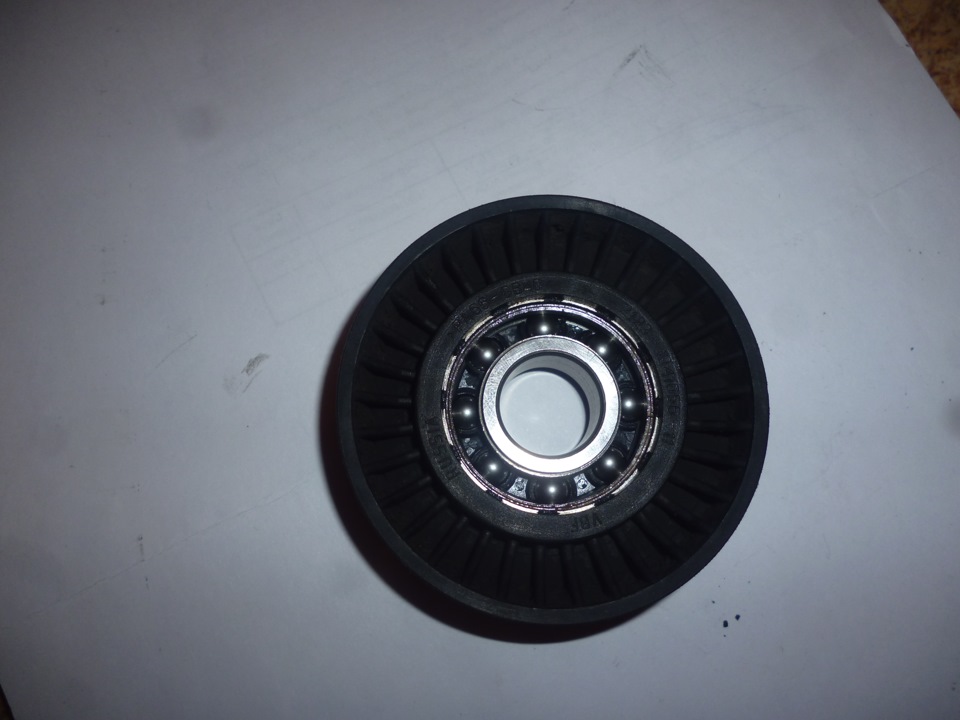

Набиваем свежей смазкой

Закрываем пыльники подшипника. И ставим на место обращая внимание что втулка в ролик ставится со стороны кронштейна ролика.

Одеваем ремень на шкив коленвала затем на шкив генератора. Ремень Крафт оказался чуть короче балаковского и для того чтобы его одеть на шкивы пришлось ещё открутить ключом на 13 верхний болт крепления механизма натяжения к кронштейну генератора.
Собираем механизм натяжения и головкой на 8 против часовой стрелки натягиваем ремень.

Встречал на Драйве записи о том что чуть ли не по камертону натяжение ремня регулируют. Прямо как гитару настраивают))). Я поступаю проще : тяну головкой пока легко идёт. Почувствовав увеличение сопротивления проверяю рукой натяжение ремня — он должен слегка продавливаться рукой. Важно не перетянуть ремень — ремню ничего не будет а шток натяжителя погнётся легко. Товарищу раз так погнули. Так он потом механизм этот еле нашёл в продаже, да ещё и стоит он собака как будто золотой.
Ремень натянут. Придерживая головкой на 8 ключом на 19 контрагаем шток .

Замена ремня генератора без натяжителя на Лада Гранта и Калина

Конструкция крепления генератора Лада Гранта и Калина 2 поколения отличается от привычной, которую мы наблюдали на Лада Приора или Лада Калина 1 поколения. На новых автомобилях Лада с 8 клапанными моторами АВТОВАЗ не предусмотрел натяжку ремня, поэтому замена ремня генератора выполняется по-другому.

Согласно регламенту ТО проверка ремня генератора должна производиться каждые 15 тыс. км пробега, а его замена – через каждые 30 тыс. км независимо от его состояния. Т.к. натяжитель ремня генератора не используется, поэтому ремень рассчитан на однократное растяжение при установке (повторное его использование не рекомендуется).

Проверка состояния ремня генератора

Включаем 5 передачу и опираясь на передний бампер толкаем автомобиль назад, осматривая ремень по всей длине. На ремне не должно быть трещин, разрывов и отслоений резины от тканевой основы, в противном случае ремень генератора необходимо заменить.

Замена ремня генератора

Потребуется: новый ремень генератора Лада Гранта/Калина 2 (цена около 800 рублей, длина 823 мм, каталожный номер 1118-1041020-07, маркировка 6РК 823), длинная отвертка, нож и ключ «на 13».

Порядок действий:

Старый ремень срезать ножом. Отвернуть на несколько оборотов болт нижнего крепления генератора, используя ключ «на 13».

Этим же ключом отвернуть гайку и вытащить болт верхнего крепления генератора.

Повернуть генератор так, чтобы верхняя проушина крепления зашла за выступ на кронштейне. Прижать генератор к кронштейну и привязать его куском проволоки к гайке крепления крышки ГБЦ.

Надеть ремень на шкив генератора (на рис №2) и верхнюю часть шкива привода генератора (на рис №1). Включить 5 передачу и прижимая ремень к шкиву толкать автомобиль назад, пока ремень не наденется. Затем отвязать проволоку и отжать отверткой генератор от кронштейна. Вставить верхний болт крепления генератора.

Осталось завернуть нижний болт и гайку верхнего болта крепления генератора.

Напомним, из-за отсутствия натяжителя ремень генератора часто перетянут, что способствует быстрому износу подшипника генератора и возникновению воя. Решить проблему можно установкой натяжителя ремня генератора.

Лада Калина: натяжитель ремня генератора, проверка и замена

Как известно, ремень генератора Лада Калина (ремень навесных агрегатов) в процессе эксплуатации автомобиля постепенно изнашивается, растягивается и т.д. По этой причине следует постоянно проверять натяжение ремня генератора, а также проводить оценку состояния данного элемента не предмет расслоений, трещин и других дефектов.

Часто бывает и так, что сам ремень в нормальном состоянии, без явных дефектов. Однако его не удается натянуть по причине того, что натяжитель ремня Калина вышел из строя. Далее мы рассмотрим, как заменить ремень генератора на Калине своими руками, а также как поменять натяжной ролик Калина.

Лада Калина: ремень генератора, натяжитель и особенности

Сразу отметим, что не все модификации Лада Калина имеют натяжитель ремня генератора. Например, есть версии с 8-и клапанным ДВС, где такого натяжителя нет изначально (ремень генератора Калина без натяжителя). В свою очередь, также есть 8-и клапанные версии с натяжителем и 16-и клапанные моторы с натяжителем.

С учетом таких особенностей необходимо обращать внимание на определенные нюансы при замене ремня на том или ином типе ДВС, а также при подборе роликов, самого ремня и т.д. Давайте разбираться.

Более того, следует помнить, что ремень может прийти в негодность даже раньше указанного срока, что указывает на необходимость его регулярной проверки (как правило, каждые 10 тыс. км.).

Основное правило, если появился шум или свист, а также заметны проблемы с зарядкой АКБ, необходимо проверить ремень генератора. При визуальном осмотре не допускается наличие трещин на рабочей поверхности (дорожке), а также расслоений и дефектов на внешней части ремня. Если видны повреждения, элемент необходимо менять.

При этом важно сделать правильный выбор ремня генератора на Калину, так как в зависимости от модификации на Лада Калина могут использоваться разные виды ремней:

• на двигателе без кондиционера и натяжителя длина ремня составляет 823 мм.
• версия с натяжителем ремня без кондиционера имеет ремень 882-884 мм.
• для двигателя с кондиционером и натяжителем длина составляет 1018 мм.
• на 16-и клапанном моторе с кондиционером и натяжителем используется ремень 995 мм.

Что касается натяжителя, в данном случае натяжитель ремня Калина также может в иногда требовать замены. При этом задача в рамках подбора детали упрощается, так как натяжитель для всех типов ДВС, где он установлен, один и тот же (артикул натяжителя Лада Калина 2123–1041056).

Замена ремня генератора на Лада Калина

Сразу отметим, что проще всего заменить ремень на моторах, не имеющих натяжителя. При этом замена на других типах ДВС (с натяжителем) также не отличается особой сложностью и вполне может быть выполнена самостоятельно.

• Начнем с первого варианта. На 8-и клапанном двигателе без натяжителя замена ремня потребует наличия ключа на 13, а также небольшой по длине плоской отвертки. Обратите внимание, на данном типе ДВС ремень натянут сильно.

Рекомендуется использовать только подходящий ремень (например, шестиклиновой ремень POLY-V). Другие ремни использовать не желательно, так как они жесткие и могут сократить ресурс подшипников генератора.

Теперь остается снять старый ремень, далее ставится новый. Если ремень с трудом натягивается на шкивы, нужно знать, как натянуть ремень генератора. Обычно удается подтянуть его отверткой. Завершает процесс поднятие генератора, что позволит натянуть ремень полностью. Верхний болт вставляется обратно, гайка затягивается. После затягивается нижний болт.

• На 8-и клапанном двигателе с натяжителем процесс замены ремня несколько иной. Еще отметим, что если вышел из строя натяжитель ремня генератора Калина, замена также может быть выполнена рамках снятия строго и установки нового ремня.

Прежде всего, нужно подготовить ключи на 13, на 17 и на 19 (накидные иди обычные). Также нужна головка 8 с трещоткой, рожковый или простой ключ. Параллельно следует подготовить плоскую отвертку, иглу, очиститель, ветошь, кисть для очистки и чистую емкость. Добавим, что также потребуется иметь смазку для ШРУСов.

Итак, чтобы отрегулировать степень натяжения ремня на Калине, используется механический натяжитель. Обратите внимание, ролик генератора Калина, а точнее ролик ремня генератора Калина часто требует замены или профилактики при каждой смене самого ремня. Как правило, достаточно профилактики, в рамках которой закладывается смазка.

• Так вот, для замены ремня и обслуживания натяжителя или замены натяжителя ремня нужно сначала ослабить болт ролика с обратной резьбой. Дальше на ролике плоской отверткой снимается пластмассовая заглушка;
• После необходимо на несколько оборотов откручивается гайка-фиксатор, расположенная на стержне натяжителя ремня. Затем нужно уменьшить натяжение ремня, вращая гайку стержня по часовой стрелке. Вращать нужно до момента, пока стержень не начнет вращаться в своем установочном месте.
• Далее выкручиваем болт сбоку, предназначенный для крепления концевика стержня возле натяжного ролика;
• Теперь натяжитель можно снять. Если его нужно заменить, устанавливать необходимо новый натяжитель в сборе или поменять/обслужить только ролик (будет рассмотрено ниже).

Как заменить ремень генератора на Калине с 16-и клапанным двигателем

Основным отличием от рассмотренного выше процесса на 8-и клапанном ДВС является необходимость снимать переднюю подушку двигателя. Для этого подготавливают головку для шестиугольных звездочек 11 или Torx E14, пару домкратов, а также ключ или головку 17, головку с трещоткой на 8.

В рамках замены авто поднимают на домкрате, снимают правое колесо и подкрылок в арке. Параллельно демонтируется пыльник опоры. Под днищем укладывают опору, убирают защиту ДВС.

Далее нужно вторым домкратом немного приподнять двигатель, положив между домкратом и картером двигателя проставку из дерева. После нужно открутить болты TORX E14, которыми прикреплена опора ДВС к кронштейну.

Рекомендуем также прочитать статью о том, как выполняется проверка и ремонт генератора ВАЗ 2109. Из этой статьи вы узнаете, как проверить генератор ВАЗ 2109, а также что нужно учитывать в рамках диагностики генератора 2109.

В том случае, если болты с трудом откручиваются, при помощи нижнего домкрата немного меняют положение двигателя, чтобы добиться легкости при откручивании. Еще требуется открутить 3 болта TORX E14, которыми опора крепится к лонжеронам.

Поставив ремень, его следует натянуть, покручивая гайку 8 против часовой стрелки. Степень натяжения проверяют от руки, продавливая ремень. Получив нужный натяг, его фиксируют гайкой на 19.

После выполняется обратная сборка и осуществляется пробный запуск двигателя. Чтобы проверка была произведена правильно, ремень нужно нагружать, включив мощные энергопотребители, а также кондиционер.

Если ремень генератора свистит, его нужно подтянуть. Чтобы это сделать, не глушат мотор, так как достаточно ослабить фиксатор и немного подтянуть стержень натяжителя. Подтяжку производят, пока не пропадет свист. Когда свист исчез, остается только затянуть гайку фиксатора. Напоследок отметим, что если изначально свиста ремня генератора не было, но он появился позже, нужно процесс подтяжки осуществить повторно.

Подведем итоги

С учетом приведенной выше информации становится понятно, что натяжитель генератора Калина является не менее важным элементом, чем сам ремень. На практике, наличие натяжителя позволяет увеличить срок службы подшипников генератора. Главное, правильно использовать данное решение, не допускать перетяжки ремня, а также обслуживать и менять натяжитель в том случае, если отмечен выход механизма из строя.

Рекомендуем также прочитать статью о том, как заменить ремень ГРМ на ВАЗ 2114 своими руками. Из этой статьи вы узнаете об особенностях замены, как выполняется замена ремня ГРМ ВАЗ 2114, а также на какие тонкости и нюансы следует обратить внимание в рамках выполнения данной процедуры.

Как поменять ремень генератора на калине 8 клапанной без натяжителя. Технология замены привода вспомогательных агрегатов на Lada Kalina. Как натянуть ремень генератора на «Калине» или заменить его в случае необходимости

От ремня генератора зависит верная работа самого генератора и всей электросистемы автомобиля. Замена ремня генератора на Хендай Солярис. Замена ремня ГРМ n-150 8 кл Ослабляем ключом на 13 верхний болт крепления генератора. Если ремень износился либо очень провис есть опасность, что генератор не будет производить ток и аккумулятор стремительно разрядится. Замена ремня привода генератора и и нижнего крепления генератора (см. фото 7 и 8). Завести авто будет очень проблематично. Замена натяжного ролика и ремня генератора 4zz-fe. Замена ремня генератора Lada Kalina 8 кл: размер. Откажет вся электросистема.

Найти, нужно ли поменять ремень, достаточно трудно, но некие признаки могут на это указать:

• при заведенном движке свет фар становится слабеньким, мерклым;
• посторонние шумы, свист при заводке автомобиля.;
• после пробега 30 — 50 тыс. на Калине стоит проверить исправность ремня. Он может иметь трещинкы, «сломы» зубцов, порезы, замасливание либо расслоение резины, что может привести к обрыву ремня . В этом случае его лучше заменить.

Выбор ремня и его цена

Если конструкция генератора имеет натяжитель, то длина ремня – 883мм. Замена ремня генератора Лада Калина Лада Калина (Lada Kalina (16 кл). Замена ролика натяжителя ремня генератора и ГУРа. 4 ЭТАПА ЗАМЕНЫ РЕМНЯ ГРМ КАЛИНА 8 КЛАПАНОВ. Здравствуйте, читатели блога RtiIvaz.ru. Сегодня мы будем рассматривать, каким образом происходит замена ременя ГРМ Калина с 8-ми клапанным двигателем. Это в подавляющем большинстве случаев на Калине 8 клапанов. Замена ремня генератора Лада Калина 8 клапанов:. Если генератор как на Гранте, длина – 823мм.

При выборе производителя следует учесть, что официальным поставщиком этих ремней для АвтоВАЗа является фирма GATES, поэтому предпочтение следует отдать ее продукции. Замена ремня генератора на Это в подавляющем большинстве случаев на Калине 8 клапанов. Также производят ремни фирмы БТР (много плохих отзывов), Continental, Finwhale, и ANDYCAR. Замена ремня ГРМ n-150 8 кл только генератор -. замена ремня генератора на хендай Натяжитель и приводной ремень хендай солярис. Лучше приобрести Dayco 825 (производитель GATES), эластичные ремни имеют маркировку Poly-V, если ее нет, то ремень жесткий. Цена ремней примерно от 500 до 1000 рублей.

Замена ремня генератора Калина

Замена ремня генератора Калина . Самый простой и быстрый способ. Ремень можно заменить в течении 5 минут

Замена ремня генератора Лада Калина

Сегодня 01. 12. 2015 года, заменил вот этот ремень на генераторе на новый, пробег 60000.

Цены на ремень генератора варьируются в среднем от 300 до 400 рублей в зависимости от производителя, что не бьет по карману.

Замена

Как быстро поменять ремень генератора на Калине:

Еще пара советов. Замена ремня ГРМ на LADA KALINA 8 кл. Замена ремня грм калина 8 кл от RussianTuning Русскии Замена ремня ГРМ на 8кл моторе. Если авто пробежало 60 тыс. км, то производитель рекомендует заменить ролик. Если старый ремень генератора , не совсем изношен, лучше положить его в багажник про запас.

Пару слов об эластичном ремне — регулировать его не нужно, заводится он сначала на шкив, а потом на генератор, ставится передача и толкаем машину, предварительно подсунув под ремень монтажку или подобное ей.

При эксплуатации машины ремешок привода генератора быстро изнашивается. Необходимо постоянно контролировать его состояние, поскольку от исправной работы этого механизма зависит функционирование всего автомобиля. Процедура замены ремня генератора на Калине не относится к числу трудоемких операций и может быть выполнена своими руками.

Когда менять?

На автомобилях ВАЗ Лада Калина применяется ременной привод вспомогательных агрегатов. На машинах с кондиционером срок службы такого ремня — не более 30 тыс. км пробега. На простых версиях автомобилей ремешок способен прослужить дольше, однако большинство владельцев стараются менять его через те же 30 тыс. пройденных километров. По различным причинам ремень может выйти из строя и раньше, поэтому в ходе эксплуатации автомобиля его необходимо периодически проверять. На рабочей дорожке не должно быть трещин, а на внешней части ремня недопустимы расслоения. При наличии таких дефектов ремешок сразу меняем. Еще одним сигналом к замене этого элемента становится свист или иной шум при работе агрегата.

Процесс замены ремня на Калине с кондиционером (шестнадцать клапанов) представляет видеоролик от пользователя Александр.

Выбор ремня и ролика

На автомобилях Лада Калина применяются несколько видов ремней.

Тип элемента зависит от модели двигателя и его оснащения:

1. Версия мотора без кондиционера и натяжителя — длина ремня 823 мм. Штатно применяется Gates (номер 6PK823), но в запчасти такая деталь не поставляется. Для замены используется немного иной ремешок — Gates 6PK823SF.
2. Вариант агрегата с натяжителем ремня, но без кондиционера — 882-884 мм. Штатная деталь производства Gates (артикул 6PK882). Кроме него часто применяют ремешки — Finwhale BP6883, Dayco 6PK888 или самый дешевый балаковский ремень БРТ882.
3. Двигатель с кондиционером и натяжителем ремня (мотор 11183) — 1018 мм. Штатный элемент производства Gates (номер 6PK1018). Альтернативными вариантами являются Dayco 6PK1018 или Continental 6PK1015.
4. На 16-клапанном двигателе модели 21127 с кондиционером и натяжителем используется ремень длиной 995 мм. С завода ставится деталь Gates (6PK995), она же и применяется в качестве запасной.

Иногда при замене ремня возникает необходимость установки нового натяжителя. Он всех моторах одинаковый, его артикул — 2123–1041056.

Как поменять своими руками?

Трудоемкость замены ремня генератора на Калине не зависит от числа клапанов или дополнительных агрегатов на двигателе.

Замена на 8 клапанных моторах без натяжителя

Замена ремня на таком двигателе является самой простой, из инструментов понадобится только ключ на 13 мм и короткая отвертка с плоским жалом. Поскольку в такой схеме привода натяжение довольно сильное, то при смене необходимо использовать только шестиклиновой ремень Gates 6PK823SF или Dayco 825 с дополнительной маркировкой POLY-V. Остальные ремешки слишком жесткие, быстро разрушаются и выводят из строя подшипник на валу генератора.

Этапы работы

Для выполнения задачи нужно сделать следующее:

1. Выкрутить болт нижнего крепления генератора на 2–3 оборота.
2. Отвернуть гайку верхнего крепления, отверткой вытолкнуть болт и вынуть его совсем.
3. Опустить генератор вниз. Проушина механизма должна пройти через щель между радиатором и корпусом телевизора.
4. Снять старый ремень и заменить его на новый. Если ремешок не надевается на шкивы легко, то его можно аккуратно натянуть при помощи отвертки.
5. Поднять генератор вверх, обеспечивая натягивание ремня.
6. Вставить болт верхней точки крепления и затянуть гайку.
7. Затянуть болт нижней точки крепления.
8. Проверить работу ремня.

Процесс ремонта на таком моторе хорошо показан на видео, снятом автором Ильгиз Магафуров.

Замена на 8 клапанных моторах с натяжителем

Здесь процедура установки нового ремня генератора сильно отличается, от представленной выше.

Необходимые инструменты

Для самостоятельной замены генераторного ремня понадобятся как минимум следующие инструменты:

• обычный или накидной ключ для гаек 13, 17 и 19 мм;
• головка с трещоткой для гаек 8 мм, при ее отсутствии подойдет рожковый или обычный ключ того же размера;
• отвертка с тонким плоским жалом;
• тонкая игла;
• ветошь;
• уайт-спирит или бензин, примерно 0,5 литра;
• емкость и кисть для промывки;
• ШРУС.

Этапы работы

Для регулировки степени натяжения ремня на моторах Калина применяется механический натяжитель в отличие от привода ГРМ, в котором используется гидронатяжитель. При смене элемента рекомендуется провести профилактический ремонт ролика, заложив туда свежую смазку.

Для выполнения работ нужно выполнить следующее:

1. Ослабить болт ролика. Резьба на нем обратная.
2. Поддеть отверткой пластиковую заглушку на ролике и аккуратно снять ее.
3. Открутить на несколько оборотов фиксирующую гайку на стержне натяжителя.
4. Ослабить натяжение ремня путем вращения гайки стержня по часовой стрелке. Гайку необходимо отворачивать до момента, пока стержень не начнет свободно перемещаться в посадочном месте.
5. Открутить боковой болт крепления концевика стержня, находящийся рядом с натяжным роликом.
6. Снять натяжитель и отложить в сторону.
7. Приступить к демонтажу ремешка. Процедуру необходимо начинать со шкива генератора, преодолевая при этом небольшое сопротивление ремня.
8. Демонтировать элемент со шкива коленчатого вала и вынуть его полностью.
9. Открутить болт ролика и снять его.
10. Иглой аккуратно поддеть и демонтировать защитные крышки на подшипнике. Промыть подшипник уайт-спиритом или бензином.
11. Набить свежей смазкой и установить защитные резиновые крышки.
12. Собрать все детали и вмонтировать ролик на место. При сборке необходимо помнить, что втулка стоит в подшипнике со стороны кронштейна.
13. Сменить ремешок, установив его в обратной последовательности — от шкива коленчатого вала к шкиву генератора.
14. Установить натяжитель и вращением гайки против часовой стрелки начать подтягивать ремень. Затягивать гайку нужно до момента увеличения сопротивления. Хорошо натянутый ремешок должен слегка продавливаться при нажатии рукой.
15. Затянуть гайку, стопорящую стержень натяжителя.
16. Проверить работу механизма, при возникновении свиста ремешок дотянуть.

Ослабление 17 мм левой гайки Снятие крышки на ролике Разобранный ролик натяжения Подшипник со снятыми крышками Промытый ролик Обратная сборка узла Натяжка ремня Затяжка контрольной гайки

Замена на 16 клапанных моторах

Сложность замены ремня привода генератора на таких Калинах заключается в необходимости снятия передней опоры двигателя.

Необходимые инструменты

• головка для шестиугольных звездочек размером 11 мм или TORX E14;
• два домкрата;
• головка или ключ на 17 мм;
• головка с трещоткой на 8 мм.

Процесс замены

В процессе выполнения работ нужно произвести такие действия:

1. Поднять машину на домкрате и демонтировать правое колесо, а также защитный подкрылок в арке и пыльник опоры.
2. Установить под днище машины предохранительную опору.
3. Снять защитный экран под двигателем.
4. Приподнять мотор под картер домкратом. Между подъемной частью домкрата и масляным картером двигателя необходимо разместить деревянную подставку.
5. Демонтировать два болта TORX E14 крепления опоры силового агрегата к кронштейну. Если винты идут туго, необходимо варьировать положение мотора домкратом, добиваясь легкого вращения.
6. Выкрутить три болта TORX E14 крепления опоры к лонжеронам кузова автомобиля.
7. Ослабить натяжение ремня, для этого необходимо открутить фиксирующую гайку.
8. Вращать гайку на 8 мм по часовой стрелке до полного ослабления ремня. Затем нужно снять ремешок и продеть через место снятой опоры новый элемент.
9. При необходимости можно заменить смазку в натяжном ролике. Схема полностью идентична описанной выше.
10. Натянуть ремень, вращая гайку на 8 мм против часовой стрелки. Натяжку следует контролировать рукой — элемент должен прогибаться при нажатии.
11. Зафиксировать натяг гайкой на 19 мм.
12. Установить все снятые детали в обратной последовательности.
13. Завести двигатель и проверить работу привода. Для этого нужно максимально нагрузить ремень — включить все потребители электроэнергии и кондиционер.
14. При появлении свиста во время функционирования необходимо дотянуть ремешок. Для этого на работающем моторе нужно ослабить фиксатор и аккуратно подтянуть стержень натяжителя до исчезновения свиста.
15. Затянуть гайку фиксатора.
16. Если при эксплуатации будет возникать свист, ремень необходимо подтянуть еще.

Вот этот ремень требует замены

Замена ремня генератора проводится после изучения схемы данного устройства. Подобную процедуру можно выполнить своими руками либо с помощью профессионалов. Ремень генератора служит для передачи вращения к второстепенным элементам агрегата. Некоторые виды такой детали способны одновременно приводить в движение несколько механизмов. Ремень оказывает прямое воздействие на помпу, насос, компрессор и генератор. Для бесперебойной и слаженной работы механизмов генератора регулярно проводится осмотр ремня ГРМ Лада Калина.

Ремень бывает 3 типов:

• широкий;
• с нормальным сечением;
• вентиляторный.

Особенности замены детали

Ремень генератора у Лады Калины состоит из следующих компонентов:

• шкивов;
• ролика натяжителя;
• поликлинового ремня.

Снимаем старый ремень

Замена ремня ГРМ Лада предусматривает ремонт и установку нового ролика либо шкива. Необходимо учесть, что бывают 2 схемы газораспределительного механизма на Калине. Их отличие заключается в виде натяжителя. Для 1-го чертежа характерно смещение ремня ГРМ от блока мотора за счет специального кронштейна. При втором варианте схемы механизм включает в себя эксцентрический натяжной ролик.

Замена ремня генератора предусматривает регулировку этой детали с помощью подвижного кронштейна. Он может передвигаться посредством вращения регулировочного болта и контргайки. Проверка и осмотр распределительного устройства проводятся с определенной периодичностью. Производитель в технических документах транспортного средства указывает эксплуатационные показатели, по достижении которых осуществляется замена ремня ГРМ Лада Калина. Для ролика натяжителя этот показатель равняется 60 000 км, а для основного агрегата — 30 000 км пробега.

Автомеханики рекомендуют проводить плановый технический осмотр ремня ГРМ Лада Калина каждый месяц. Эта деталь заменяется при появлении трещин, потертостей, порезов и прочих дефектов. Замена ремня генератора на Калине проводится при появлении высокочастотного свиста в результате включения электрических приборов.

Пошаговая инструкция

Замена ремня ГРМ Лада и ремонт системы привода предусматривает применение следующих инструментов:

• ключ на «19»;
• головка на «8»;
• накидной ключ;
• ключ на «13».

Калина выпускается с кондиционером и без. Замена ремня ГРМ Лада в обоих случаях проводится по одной схеме. Сначала потребуется снять защиту картера, правое колесо и подкрыльник. После демонтажа расширительного бачка двигатель поднимается на домкрат. С правой стороны откручивают подушку. Закручивая шпильку натяжителя, нужно ослабить натяжение ГРМ. Следующий шаг предусматривает демонтаж привода с ролика и шкивов.

Как только новая деталь установлена, можно собирать конструкцию с учетом обратной последовательности действий. Замена ремня ГРМ Лада завершается регулировкой натяжения. Данную работу рекомендуется проводить на смотровой яме, при этом нужно соблюдать все меры безопасности. Если заменяется гибкая связь, одновременно следует установить новый ролик натяжителя.

Регулировка устройства начинается с ослабления контргайки штока. С помощью ключа на «8» за счет вращения регулировочной шпильки контргайка зажимается. Постепенное натягивание ремня позволяет применять штатные весы, которые присоединяют к ключу на «8». Шпилька затягивается против часовой стрелки, пока не будет достигнуто значение в 2 кг.

Нормой считается регулировка ремня ГРМ Лада Калина, когда при усилии в 10 кгс на участке между шкивами коленвала и генератора уровень прогиба колеблется в пределах 8-10 мм. Необходимо отметить, что в современных автомобилях установлены специальные устройства типа ЦНТ-ремень. В их задачи входит распознавание акустических характеристик приводных агрегатов.

В некоторых случаях замена ремня ГРМ Лада предусматривает демонтаж бачка стеклоомывателя. Следует учесть, что новый газораспределительный агрегат в начале эксплуатации растягивается, поэтому проверять степень его натяжения нужно регулярно. При отсутствии необходимых знаний и опыта замену ремня ГРМ Лада рекомендуется проводить в автомастерской либо воспользовавшись книгой по эксплуатации и ремонту Калины.

Думаю, что многие автовладельцы встречались с такой проблемой, когда свистит ремень генератора. Это возникает из-за ослабления натяжителя, особенно отчетливо выявляется в сырую погоду, когда из под капота появляется не очень приятный свист. Натяжка производится довольно просто и не займет много времени, да и инструмента требуется совсем немного:

1. Ключ на 8 накидной или рожковый, либо головка с трещоткой — тоже вполне сойдет
2. Ключ на 19

Регулировка ремня генератора на Калине

Первым делом, что нам необходимо будет сделать, так это ослабить контрящую гайку штока натяжителя, немного открутив ее против часовой стрелки:

А потом выкручиваем шток натяжителя, и тем самым ремень будет натягиваться. Чтобы не пришлось прикладывать много усилий во время натяжения, необходимо рукой надавить на корпус натяжителя и в это время откручивать, как показано на фото ниже:

После того, как подтянули ремень, затяните контрящую гайку и проверьте, нет ли больше свиста при на работающем двигателе. Чтобы убедиться в этом, необходимо на заведенном моторе включить как можно больше электроприборов: дальний свет, печку на высокие обороты, задний обогрев стекла и т.д. Если ремень не свистит после проделывания данной процедуры, значит он натянут нормально.

Но также следует иметь ввиду, что перетяжка тоже не пойдет на пользу устройству. Во-первых будет сильно изнашиваться сам ремень. Во-вторых подшипник не выдержит большой нагрузки, загудит и даже может заклинить в течение довольно небольшого промежутка времени. Однажды на прошлой машине был печальный опыт, слишком сильно натянул его и после недели езды подшипник пошел под замену. Так что не стоит переусердствовать при выполнении этого вида обслуживания с вашей Калиной.

Если же необходимо наоборот ослабить, то нужно будет закручивать шток по часовой стрелке. После чего затянуть контрящую гайку. Вот вроде бы и все рекомендации, которые нужно знать при выполнении этой несложной процедуры. Если остались вопросы или есть замечания по подготовленному мной материалу, отписываемся в комментариях.

Определенные машины характеризуются тем, что со временем у них появляются проблемы с генераторными ремнями. В большей степени это относится к автомобилям отечественного производства – ЛАДА Приора и ЛАДА Калина. Впрочем, у машин иностранного производства также временами возникают неполадки генераторного ремня. Как бы там ни было, знания того, как можно подтянуть ремень генератора, нужны для ликвидации любой неисправности.
Стоит отметить, что контролировать генераторную систему и производить диагностику натяжения ремня должен каждый водитель. Для этого, прежде всего, стоит научиться определять неполадки ремня.

Проверка натяжения ремня генератора

При наличии подозрений на неисправность генераторного ремня необходимо заняться соответствующим диагностированием. Для проведения диагностирования нужно обзавестись штангенциркулем или обыкновенной металлической линейкой.

Диагностика генераторного ремня проводится таким образом:

• Следует надавить на ремень с определенным усилием (порядка 3-4кг);
• Далее при помощи линейки необходимо измерить степень изгиба.

При наличии большого опыта необязательно пользоваться измерительными устройствами – достаточно на глаз определить состояние генераторного ремня. В случае нормального натяжения максимальный изгиб составляет 1см. В противном случае можно с уверенностью утверждать, что он чересчур ослаблен. Если у вас недостаточно опыта для выявления неполадки на глаз, делайте все по схеме и воспользуйтесь измерительными устройствами, чтобы получить наиболее точный результат.

Также существует способ диагностики генераторного ремня с использованием динамометра. Он заключается в применении динамометра с целью отодвинуть вбок ремень, который не должен прогнуться более чем на 10-15мм при усилии примерно 10кгс.

Подготовка к ремонту или замене ремня генератора

Прежде всего, необходимо обслужить сам генератор, к примеру, очистить контакты регулятора напряжения. Чтобы заниматься такими делами, нужно использовать мягкую тряпку, промоченную в бензине. Желательно прочистить компрессорным или насосным сжатым воздухом некоторые детали генератора. Кроме того, необходимо осмотреть состояние проводов и соединений генератора к мотору.

Ослабление ремня проявляется в неустойчивом функционировании генератора и всего мотора. К слову, допускать излишнее натягивание также не стоит, поскольку это ускоряет износ генераторного ремня, из-за чего он может разорваться прямо во время езды. По этой причине не следует затягивать с устранением неисправностей.

Ослабленный ремень приводит к понижению коэффициента полезного действия, в результате чего появляются перегрузки в электрической сети, которые провоцируют буксование автомобиля на шкивах.

Перед тем, как приступить к ремонтным работам, необходимо подготовить такие инструменты:

• Металлическая полоска;
• Торцевой ключ на 17;
• Линейка;
• Монтировка и тому подобное.

Чтобы достичь большего комфорта при проведении ремонта, машину нужно поставить на смотровую яму. Далее, используя торцевой ключ, следует ослабить гайку на натяжной планке, поскольку она крепит генераторный ремень. После этого, находясь в смотровой яме, нужно ослабить крепление генератора к кронштейну. Перед этим следует снять брызговик мотора.

Проделав требуемые действия, стоит обеспечить необходимое натяжение. Для этого при помощи монтировки требуется отжать генератор от мотора. При пребывании генератора в этом положении, нужно вновь затянуть гайку с достаточным усилием.

Примерно так же выполняется натяжение генераторного ремня. Стоит отметить, что это лучший способ из имеющихся. Впрочем, отдельные водители вполне могут поступать по своему усмотрению.

Как правильно подтянуть ремень генератора?

Замена генераторного ремня проходит таким образом:

• На 2-3 оборота ослабляется затяжка болта;
• При отворачивании болта регулирования ослабляется натягивание ремня, после чего снимают сам ремень;
• Выполнить осмотр ремня, и при наличии надрывов, трещин, расслоения резины и тому подобных дефектов следует сменить его;
• Выполнить осмотр шкивов, и при наличии засорения или повреждений следует либо сменить их, либо почистить;
• При необходимости можно снять натягивающее устройство. Для этого нужно отвинтить три болта. Для большего удобства следует передвинуть вверх ролик.

Стоит отметить, что перед тем, как приступить к замене генераторного ремня, было бы неплохо изучить рекомендации производителя, в которых часто можно обнаружить полезную информацию. Так или иначе, сведения об индивидуальных свойствах своей машины никогда не помешают.

При наличии нужды в натягивании ремня на шкивы коленвала можно воспользоваться узкой металлической полоской. Как бы то ни было, чтобы избежать различных неприятностей, следует соблюдать все с максимальной точностью.

Видео по замене ремня генератора

По завершению работ по натягиванию ремня необходимо проверить функционирование генераторной установки. Прежде всего, стоит проверить цепь при выключенном моторе. Чтобы на щите вспыхнула контрольная лампа, необходимо провернуть ключ. Лишь после выполнения этих действий можно пускать мотор. Через какое-то время при средних частотах вращения коленчатого вала контрольная лампа должна погаснуть.

Стоит отметить, что при подтягивании ремня могут появиться определенные трудности. В таком случае стоит поискать сведения о генераторе, и о том, как натягивать ремень для конкретной машины, поскольку определенные технические свойства могут изменяться.

Процедура замены генераторного ремня не представляет особой сложности. Почти каждый водитель способен самостоятельно проверить ремень и, если нужно, подтянуть его.
