Где стартер ваз 2109

Как снять и поставить стартер автомобиля ВАЗ-2109

Отсоедините колодку с проводом от клеммы тягового реле стартера.

Отверните гайку крепления и снимите провод с контактного болта тягового реле стартера.

Отверните болты крепления и снимите защиту картера

Снизу отсека двигателя отверните две гайки крепления стартера

Отверните третью гайку крепления стартера сверху отсека двигателя

Выньте стартер из картера сцепления

Стартер устанавливают в порядке, обратном снятию.

Возможные неисправности стартера и методы устранения

Причина неисправности — Метод устранения

При включении стартера якорь не вращается, тяговое реле не срабатывает:

Неисправна или полностью разряжена аккумуляторная батарея — Зарядите батарею или замените

Сильно окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники — Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

Межвитковое замыкание во втягивающей обмотке тягового реле, замыкание ее на «массу» или обрыв — Замените тяговое реле

Обрыв в цепи питания тягового реле стартера — Проверьте провода и их соединения в цепи между штекерами «50» стартера и выключателя зажигания

Неисправна контактная часть выключателя зажигания: не замыкаются контакты «30» и «50» — Замените контактную часть выключателя зажигания

Заедание якоря тягового реле — Снимите реле, проверьте легкость перемещения якоря

При включении стартера якорь не вращается или вращается слишком медленно, тяговое реле срабатывает:

Неисправна или разряжена аккумуляторная батарея — Зарядите батарею или замените

Окислены полюсные выводы аккумуляторной батареи и наконечники проводов; слабо затянуты наконечники — Очистите полюсные выводы и наконечники проводов, затяните и смажьте вазелином

Ослабло крепление наконечников провода, соединяющего силовой агрегат с аккумуляторной батареей — Подтяните крепления наконечников провода

Окислены контактные болты тягового реле или ослабли гайки крепления наконечников проводов на контактных болтах — Зачистите контактные болты, затяните гайки крепления проводов

Подгорание коллектора, зависание щеток или их износ — Зачистите коллектор, замените щетки

Обрыв или замыкание в обмотке якоря — Замените якорь

При включении стартера тяговое реле многократно срабатывает и отключается:

Разряжена аккумуляторная батарея — Зарядите батарею

Обрыв или замыкание в удерживающей обмотке тягового реле — Замените тяговое реле

Большое падение напряжения в цепи питания тягового реле из-за сильного окисления наконечников проводов — Проверьте провода и их соединения в цепи от аккумуляторной батареи до штекера «50» стартера

При включении стартера якорь вращается, маховик не вращается:

Пробуксовка муфты свободного хода — Проверьте стартер на стенде, замените муфту

Повреждены шестерни редуктора — Замените поврежденные шестерни

Необычный шум стартера при вращении якоря:

Чрезмерный износ вкладышей подшипников валов якоря и привода — Замените вкладыши или крышки и опоры с вкладышами

Чрезмерный износ втулки вала привода в картере сцепления — Замените втулку

Ослабло крепление стартера или поломана его крышка со стороны привода — Подтяните гайки крепления или замените стартер

Стартер закреплен с перекосом — Проверьте крепление стартера

Повреждены шестерни редуктора — Замените поврежденные шестерни

Повреждены зубья шестерни привода или венца маховика — Замените привод или маховик

Шестерня не выходит из зацепления с маховиком: — заедание муфты на шлицах вала привода — заедание якоря тягового реле — Проделайте следующее: — очистите шлицы и смажьте их моторным маслом — замените тяговое реле или устраните заедание

Где находится стартер на ВАЗ 2109 и как его заменить?

Здравствуйте! Меня зовут Алексей, и я вас приветствую. Для начала, давайте разберемся, где именно находится стартер на автомобиле ВАЗ 2109.

1. Стартер и его функции

Стартер — это электрическое устройство, которое запускает двигатель автомобиля. Его задача – привести в движение коленчатый вал и маховик двигателя, чтобы запустить его работу.

2. Расположение стартера на ВАЗ 2109

На ВАЗ 2109 стартер расположен с правой стороны двигателя, снизу. Он закреплен к коробке передач и присоединен к клемме аккумуляторной батареи.

3. Как найти стартер на ВАЗ 2109

Для доступа к стартеру ВАЗ 2109, вам потребуется поднять автомобиль на подъемнике или использовать крик. Важно принять меры предосторожности, чтобы избежать травм.

После того, как вы обеспечили безопасность, следуйте инструкции:

1. Откройте капот автомобиля и закрепите его, чтобы он не закрылся случайно.
2. Обнаружьте задний конец двигателя. Если вы увидите трансмиссию, то стартер будет располагаться с нижней стороны двигателя в секции между двигателем и трансмиссией.
3. Осмотрите область двигателя слева от вас, сидящего в водительском сиденье. Вы увидите провода, идущие к нижней части двигателя, что может указывать на место расположения стартера.

Обратите внимание, что осмотр может быть затруднен из-за возможного грязного и масляного покрытия.

4. Рекомендации

• Перед поднятием автомобиля и выполнением любых работ, убедитесь, что двигатель выключен, рычаг выбора передач находится в положении «нейтраль», и стояночный тормоз активирован.
• Если вы не уверены в своих навыках, лучше обратиться к специалистам, чтобы избежать повреждений автомобиля и травм.

Надеюсь, эта информация о местонахождении стартера на ВАЗ 2109 была для вас полезной. В любом случае, рекомендуется обращаться к профессиональным механикам для проверки и замены стартера, если возникли проблемы. Удачи в ремонте! Если у вас есть какие-либо еще вопросы, не стесняйтесь обратиться.

Часто задаваемые вопросы

1. Где стоит стартер на ВАЗ 2109?

Стартер на ВАЗ 2109 установлен на левой стороне двигателя, снизу, спереди. Для доступа к стартеру необходимо поднять автомобиль на подъемнике или использовать домкрат с подставками. После этого, с помощью ключа или гаечного ключа, открепите соединительные провода и болты, которые крепят стартер к двигателю. Затем, выньте стартер из крепежных отверстий и произведите необходимую замену или ремонт.

2. Как узнать, что стартер неисправен на ВАЗ 2109?

Если у вас возникли проблемы с запуском двигателя на ВАЗ 2109, возможно, что стартер неисправен. Вот несколько признаков неисправности стартера:

• При повороте ключа в замке зажигания слышны щелчки, но двигатель не пускается.
• При попытке запустить двигатель, он крутится медленно или с трудом.
• Система пуска может работать неравномерно или прерывисто.
• Стартер издает странные звуки, например, свистящие, скрипящие или хриплые звуки.

Если у вас возникли такие признаки неисправности стартера, рекомендуется обратиться к автомастеру для профессионального осмотра и замены стартера, если это необходимо.

3. Где можно приобрести новый стартер для ВАЗ 2109?

Новый стартер для ВАЗ 2109 можно приобрести в магазинах автозапчастей, автомагазинах или у авторизованных дилеров ВАЗ. Также можно заказать запчасть у официальных представителей производителя или оригинальных поставщиков запчастей. Важно выбирать стартеры от надежных производителей, чтобы гарантировать качество и долговечность запчасти.

4. Какая может быть стоимость замены стартера на ВАЗ 2109?

Стоимость замены стартера на ВАЗ 2109 может варьироваться в зависимости от региона, мастерской и выбранной запчасти. Обычно стоимость работы механика составляет от 1500 до 3000 рублей, а стоимость самого стартера может начинаться от 2000 рублей и выше в зависимости от качества и производителя. Рекомендуется уточнять стоимость предварительно у автомастерской или продавца запчастей.

Видео ответы

Как снять и ремонт стартера на ваз 2108, 2109, 21099, 2113, 2114, 2115

Редукторный или Безредукторный стартер

Смотреть всем у кого проблемы с стартером при пуске двигателя автомобиля. Советы от АВТО электрика.

Как приятно и доходчиво все слушать и легко понять спасибо большое

Ну пипец я расстроился… Вчера купил редукторный….. Лутьше бы не смотрел….

*_перечислять не стану , работал в электроцехе 1979 уже в АТП , были автобусы ЛАЗ , ПАЗ , Икарус , ГАЗ-24 , Москвич 412 все были без редуктора , есть и сейчас у меня в коллекции все эти стартера новые , кроме Икаруса , так вот по поводу преимуществ , тут у редуктора есть по долговечности , если планетарная не из левого пластика , то не лопнет , шестерни вообще не изнашиваются , а так же и их втулки , на моей тойоте родной стоял с 2008 года , продал и человек потом обратился , что бендикс начал пробуксовывать , снял разобрал , заменили , а все втулки , щетки и коллектор в нормальном состоянии и все-таки с редуктором зимой крутит резвее на то он и редуктор , а вообще если ты говоришь за долговечность , то для этого надо обслуживать любой автомобиль , будь то стартер , генератор , водяная помпа и прочее навесное оборудование и не ждать чтобы вышло из строя , а самый надежный стартер , это был КРИВОЙ , если сил хватало провернуть , есть еще и воздухом запуск , но это уже другая тема , которая тебе не знакома_*

Почему не називаеш стартер магнетон-чехословакия ?.

Дружище если он 3 года открутит, уже свое отработает, выкинул и купил новый

Все очень понятно и доступно.Отличное видео.

Ну не доказывайте с амперами! Редукторные всеравно лучше! Для безредукторных стартеров нужны акб большей ёмкости, а редукторные и на маленьком акб бодро крутит особенно чувствуется на дизеле. Это факт!

Как снять стартер на автомобиле ВАЗ 2108, 2109, 21099?

Снимем стартер с автомобиля ВАЗ 2108, 2109, 21099, с карбюраторным двигателем.

При проведении работы учтем некоторые ее особенности, зная которые можно провести такое снятие быстро и качественно.

Необходимые инструменты

— Накидной ключ на «13» (либо головка того же размера с воротком)

Подготовительные работы

— Устанавливаем автомобиль на ровную площадку и фиксируем его

— Отсоединяем минусовую клемму с АКБ

Как снять стартер на автомобиле ВАЗ 2108, 2109, 21099?

1. Отсоединяем электрические провода от стартера.

На автомобилях ВАЗ 2108, 2109, 21099 к стартеру присоединены два провода. Один толстый — силовой, крепится гайкой с шайбой на контактном болте тягового (втягивающего) реле, другой тонкий — фишкой на вывод обмотки того же реле. Поэтому фишку сдергиваем с вывода и отсоединяем тонкий провод. Ключом на «13» отворачиваем гайку крепления наконечника толстого провода к контактному болту реле и снимаем с него гайку, шайбу под ней и наконечник провода. Отсоединенные провода отводим в сторону.

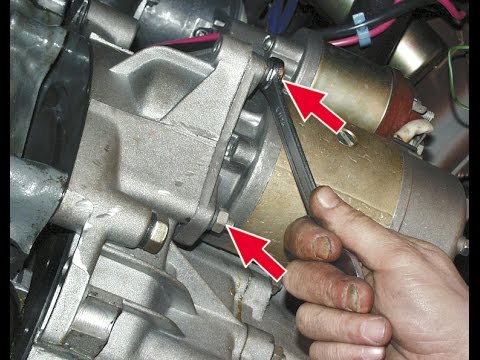

2. Отворачиваем гайки крепления стартера.

Всего их три. Одна сверху, другая сбоку, третья снизу. На ВАЗ 2108, 2109, 21099 с карбюраторным двигателем доступ к верхней и боковой гайкам из подкапотного пространства более-менее нормальный. Их можно отвернуть используя ключ на «13» небольшой длины либо головку с трещеткой.

С нижней гайкой сложнее. Ее придется откручивать на ощупь, что не всегда получается. Если не получилось придется применять комбинированный подход к снятию стартера (см. ниже — Примечания и дополнения).

3. Снимаем стартер.

Сдвигаем его назад по шпилькам и вытягиваем в пространство рядом с аккумулятором.

Все стартер снят. Установку проводим в обратной последовательности.

Примечания и дополнения

Предложенная выше инструкция описывает способ верхний снятия стартера (через моторный отсек). Если по каким-то причинам его применить не возможно (например, гайку нижнего крепления стартера не удается отвернуть), то можно применить комбинированный подход.

Он более трудоемок, но значительно облегчает снятие так как обеспечивает полный доступ к нижней гайке крепления. Для реализации такого комбинированного подхода придется установить автомобиль на яму или подъемник, снять защиту двигателя и его брызговики. После чего снизу, с легкостью. открутить нижнюю гайку крепления стартера. Оставшиеся две гайки проще открутить из моторного отсека.

Многие автовладельцы крепят стартер всего двумя гайками (верхней и боковой). Так проще его демонтировать в случае чего. Но при таком креплении появляется риск разрушения крепежных отверстий в корпусе стартера. Из-за того, что в таком случае на них возрастает нагрузка при его работе.

Стартер ваз 2109

В этой статье пойдет речь о замена стартера на автомобиле Калина. Но в связи со схожей конструкцией двигателей, она отлично подойдет и для других авто семейства ВАЗ (2109, 2108, 2115 и т.д.).

Изначально, на моем автомобиле 2007 года выпуска (1118 1.6 8кл) был установлен стартер производства БАТЭ 2109-3708010-01. После 80000 километров пробега он начал выделывается и периодически отказывался работать — поворачиваю ключ, а в ответ тишина, ничего не клацает, ничего не крутиться. Но после применения физической силы — немного по нем постучать ключом — он оживал и снова начинал работать.

Вскрытие показало, что практически полностью, процентов на 90, износились щетки. В таком случае можно было просто заменить их на новые, но мне не понравилась сама конструкция стартера. Постоянные магниты не приклеены к корпусу, устанавливать их на место сплошное веселье, отсутствует редуктор. И именно из-за последней причины я решил заменить стартер на новый — с редуктором. По моим соображениям стартер с редуктором должен будет лучше крутить двигатель зимой, ибо старому это делать было очень тяжело.

Купил стартер фирмы АТЭК 2108-000.

Для того, что бы снять старый стартер придется снять воздушный фильтр.

Теперь у Вас появился отличный доступ к самому стартеру. От втягивающего реле нужно отсоединить два провода — один тонкий и один толстый (постоянный + от АКБ).

Стартер крепится к двигателю тремя гайками, одна из которых находится снизу. Ее то открутить будет сложнее всего.

В корпус двигателя впрессована втулка, которую желательно заменить на новую. Я этого не сделал, так как посчитал, что она ещё в довольно хорошем состоянии. Та и вытаскивать ее очень проблематично.

Так же желательно почистить все от грязи. Сам кончик оси и шестерёнку бендекса немного смазать. Теперь можно приступать к установке нового стартера. И не забудьте подключить все провода на свои места.

Прежде чем приступать к непосредственному демонтажу стартера в обязательном порядке стоит отсоединить провод от клеммы «-» аккумуляторной батареи. Вместе с тем, процедура снятия стартера совершенно не сложная, однако достаточно не удобная. Лучше всего данную работу проводить работы на яме.

Порядок выполнения работ:

1. отсоединяется от клеммы реле тягового стартера колодка с проводом.

2. Отворачивается гайка крепления, снимается привод с контактного болта тягового реле.

3. Отворачиваются болты крепления и снимается защита картера.

4. Внизу двигательного отсека размещаются две гайки, при помощи которых крепится стартер — их требуется отвернуть.

5. Вверху отсека двигателя нужно отвернуть еще одну гайку, с помощью которой прикрепляется стартер.

6. Вынимается стартер с автомобиля ВАЗ.

Пожалуй, это и все. Устанавливается стартер на основании данной последовательности работ только в обратном порядке.

Замена стартера на ваз 2109 видео бонус

Стартер на автомобиле ваз 2109 снимают для его замены или ремонта. Для выполнения работ подготовьте стандартный набор инструментов, обесточьте автомобиль, после чего загоните его на смотровую яму или эстакаду, чтобы было удобно снимать нижнюю защиту двигателя. Проделайте нижеследующую последовательность действий:

В первую очередь от тягового реле необходимо отсоединить все провода. Снимите колодку с проводами с разъема реле, после чего отверните гайки и снимите высоковольтный питающий провод от аккумуляторной батареи.

• Теперь необходимо снять защиту картера двигателя, для отворачиваем по периметру все винты ее крепления и снимаем.
• После чего, тут же снизу отворачиваем две гайки крепления стартера к блоку.

Далее отворачиваем еще одну гайку сверху в моторном отсеке и извлекаем стартер.

На этом ремонтные работы по снятию стартера на автомобиле ваз 2109 завершены. Произведите его разборку с последующим ремонтом или полную замену. Установку выполните в обратной последовательности. Предварительно необходимо смазать бендикс, а именно его шестерню. Так же тщательно зачистите наждачной бумагой клеммы тягового реле, так как если они сильно будут окислены, может произойти существенное падение напряжения в цепи и как следствие стартер будет плохо запускаться.

Источники

• http://car-hobby.ru/zamena-startera-vaz-2109-2108-2115-kalina.html
• http://avtogury.ru/tyuning-dvigatelya/zamena-startera-na-vaz-21099-2109-2108-svoimi-rukami.html
• http://zubilovaz.ru/vaz-2109-kak-snyat-starter

Снятие и подключение нового стартера

Абсолютно в любом из вышеописанных случаев вы столкнетесь с необходимостью рассмотреть устройство поближе. Следует заметить, что с выпуском ВАЗ 2109 вопрос, как снять стартер, стал более легко решаемым, ведь в этой модели схема расположения комплектующих под капотом существенно проще. Итак, вам понадобятся торцовые и накидные ключи и смотровая яма. Теперь независимо от того, нужна ли замена только втулок или стартера ВАЗ 2109 целиком, его нужно снять. Первым делом отсоединяются все провода тягового реле, после чего демонтируется колодка. Не забудьте снять высоковольтный провод от АКБ.

Следующий шаг – демонтаж защиты картера двигателя, для этого достаточно открутить крепежные болты. Потом освобождается подступ к интересующему нас механизму. Чтобы произвести его снятие, нужно открутить три гайки – две на блоке и одна в моторном отсеке. Схема подключения нового стартера ВАЗ 2109 такая же, только имеет обратный порядок, поэтому не вызовет затруднений.

Разборка начинается с того, что вам необходимо аккуратно сбить стопорное и ограничительное кольцо, а затем, отвинтив крепежи задней крышки, снять его. Теперь мы добрались до графитовых щеток, статора и якоря. Нужно отметить, что редуктора в этой части может и не быть, тогда статор достается после якоря. Если конструкция все-таки включает этот элемент, то действовать нужно несколько иначе. Хотя запомнить, как разобрать редукторный стартер на ВАЗ 2109 в случае его выхода из строя, несложно. Схема будет всего-то работать наоборот – первым вытаскивается сам статор, потом якорь, и уже в последнюю очередь идет редуктор.

Теперь вы представляете, как осуществляется снятие, сборка, установка и подключение стартера ВАЗ 2109, механика по таким вопросам можно больше не беспокоить.

Устройство → Электрическая система → Стартер →

Нарушение нормального функционирования стартера

Итак, ближе к решению, как проверить стартер ваз 2109 самостоятельно?

Необходимо любым металлическим предметом замкнуть две большие клеммы на стартере. После выполнения этих действий появятся искры и если они появились, то переходите к следующим действиям:

Обратите внимание на состояние аккумуляторной батареи. В случае окисления клемм нужно с помощью наждачной бумаги, отвёртки или ножа очистить их;
Если неисправно втягивающее реле, то необходима будет его замена;
Можно прозвонить при помощи тестера провод, идущий с реле.. Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:

Если во время замыкания стартер крутит, но не как хотелось бы, то сделайте следующие действия:

1. Одной из причин может быть слабая аккумуляторная батарея. В таком случае заряжайте на протяжении 30 мин. аккумулятор, а после опять запустите мотор;
2. Можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание. В случае нарушения контактов нужно затянуть гайки соединений и укрепить ослабленные контакты.

Если при повороте ключа зажигания слышны специфические щелчки, то это может значить:

1. Разряжена аккумуляторная батарея;
2. Также можно проверить провода, идущие в редукторный стартер и обеспечивающие ему питание;
3. Если все ранее перечисленные методы не помогли, то, скорее всего, перестало функционировать втягивающее реле. В этом случае необходима будет его замена.

Причиной не функционирования мотора может стать замок зажигания. Для проверки этого предположения нужно поочерёдно отсоединять и зачищать проводки, идущие к замку зажигания.

Конкретные примеры ситуаций и способы выхода из них

После того как был повёрнут ключ зажигания прозвучал один щелчок. Причины:

Обратите внимание на втягивающее реле, если болты на нём подгорели, то на него поступает напряжение меньше положенного (12 вольт);
Могла деформироваться или поломаться вилка выталкивающая бендикс. В этом случае бендикс не может полностью дойти к маховику, а значит, сердечники не до конца входят в катушку и контакты размыкаются;
Стёрлись зубчики на бендиксе

Тогда втягивающее реле не подаёт напряжение на стартер;

Если сотрутся зубчики на бендиксе, то во время запуска двигателя будет слышен некое потрескивание. В таком случае нужна будет замена бендикса. Конечно, есть возможность починить вышедший из строя бендикс, но они не настолько дорогостоящие, чтобы тратить на это своё время. К тому же разбалансирование его частиц может привести к быстрому износу стартера.

В автосервисе вам могут предложить поменять полностью весь редукторный стартер. Если же вы не в состоянии самостоятельно поменять бендикс, то вы конечно можете обратиться в автосервис, но тогда укажите точную причину неисправности. Для сравнения стоимость бендикса составляет около 250 рублей, а стоимость всего стартера будет в десятки раз больше.

Могли износиться щёточки или втулки якоря. В таком случае необходима будет заменить втулки и щёточки. Для того что бы заменить втулки нужно будет разобрать весь стартер;

Подшипники это латунные втулки, благодаря которым происходит вращение двух валов. Если вы своевременно не замените втулки, то начнёт страдать редуктор, маховик и бендикс. Втулки недорогие и поэтому доступны каждому.

• Замыкание обмотки.
• Сел аккумулятор;
• Ослабли или окислились клеммы;
• Удерживающая обмотка не надёжно фиксирует сердечник.
• Короткое замыкание;
• Разрушение кольца редуктора стартера;
• Непригодный ключ.

Причины нескольких последовательных щелчков:

1. Причины отсутствия щелчков:
2. Если на улице температура -20⁰С, все приборы работают, но мотор не заводится и нет щелчков, то нужно проверить предохранители, втягивающее реле и проводку. При наличии щелчков необходимо заменить втягивающее реле.

Преимущества редукторного механизма

Редукторный стартер на ВАЗ-2107 имеет следующие преимущества перед старым изделием:

• обеспечивается более быстрый запуск мотора;
• значительное увеличение срока службы изделия;
• увеличение мощности механизма при сниженных энергозатратах;
• уменьшенные размеры и масса.

Главным преимуществом обновленной модели устройства является его повышенные параметры энергоэффективности. Благодаря этим параметрам запуск двигателя возможен даже при “подсевшей” АКБ. Пуск мотора можно осуществить не только при тепличных погодных условиях, но даже в сильные морозы, когда выполнить запуск авто с обычным стартером практически невозможно.

Механизм редукторного типа позволяет экономить заряд АКБ, поэтому такой тип изделия является, намного лучшим, чем старые конструкции. Срок службы такого изделия зависит от количества запусков двигателя, но в любом случае он прослужит дольше, чем старая модификация устройства.

Конструкция и особенности функционирования

Чтобы узнать, почему изделие является эффективным и надежным, следует рассмотреть устройство редукторного стартера. Главным отличием редукторного стартера является наличие зубчатой передачи, находящейся между якорем и бендиксом. Эффективность устройства обусловлена тем, что изделие оснащено понижающим редуктором, посредством которого можно увеличить крутящий момент. Наиболее хорошо зарекомендовали себя стартеры, основывающиеся на планетарной конструкции редуктора.

Особенности функционирования редукторного агрегата на ВАЗ-2107, ни чем не отличаются от обычного:

• На клеммы втягивающего реле подается напряжение +12В.
• В обмотке и на якоре устройства начинает протекать электрический ток.
• Втягивающее реле смещает зубчатую шестерню по валу якоря и вводит ее в зацепление с маховиком мотора, одновременно начинает крутиться сам стартер.
• Происходит вращение маховика и запуск двигателя.
• Как только питание на клеммах исчезает, реле возвращает зубчатый механизм в исходное положение, а стартер в это время отключается.

Редуктор примененный в конструкции современного устройства позволят повысить его эффективность на 50%, делая его более эффективным и надежным. Таким образом, существенно снижается нагрузка на АКБ.

Особенности монтажа редукторного стартера

Если старый стартер постоянно беспокоит, то сейчас самое время его заменить на более современную модель. Для замены на ВАЗ 2107 потребуется воспользоваться стандартным набором инструментов. Процесс замены очень прост, и не потребует специальных навыков. Новый агрегат устанавливается взамен старого без каких-либо переделок.

1. Изначально следует обязательно отсоединить клемму “минус” от АКБ.
2. Используя гаечный ключ на “13”, необходимо вывинтить болты крепления изделия, а также кронштейн силового провода.
3. С управляющего провода извлекается штекер.
4. Теперь можно демонтировать старое изделие.
5. Новое изделие становится на место старого идеально, несмотря на существенное несоответствие размеров.
6. Приступаем к затяжке болтов крепления изделия.
7. Не забываем установить на место силовой провод, после чего зафиксировать его гайкой.
8. Теперь можно подключать АКБ и приступать к запуску мотора.

Вы будете приятно удивлены функционированию такого маленького, но надежного помощника. Редукторный стартер не подводит зимой, его можно использовать для частых пусков двигателя

Последнее, что немаловажно упомянуть, так это стоимость механизма. Несмотря на его размеры, стоит редукторный механизм на ВАЗ 2107 около 2500-3500 рублей

Но лучше заплатить и наслаждаться новым механизмом, нежели продолжать жить в мучениях со старым. Данный механизм производят для всего ряда семейства “Жигули”, что позволяет существенно улучшить пусковые параметры мотора. После замены проблемы с затрудненным запуском мотора при слабом заряде батареи будут уже не так актуальны, поэтому требуется поспешить за новым механизмом.

Технический прогресс не стоит на месте и постоянно развивается. Каждый год появляются новые технологии, что позволяет инженерам улучшать или создавать совершенно новые детали. Это касается и машиностроения. В России ежегодно продаются сотни тысяч современных машин. Каждая из них содержит в себе новейшие технологии. Мы же с вами поговорим о таком небольшом узле, как стартер, и разберемся, какой стартер лучше: редукторный или обычный.

Замена стартера на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Стартер — он нужен только лишь для того чтобы завести машину, потом при работе двигателя он уже отключается (Его бендикс с шестерней заходит назад и тем самым выходит из зацепления с маховиком), сейчас мы вам всё объясним если вы не поняли, вы уже знаете что такое маховик? Это деталь которая устанавливается на конце коленчатого вала (Прямо на кончике она закреплена), маховик крутиться по своей оси если завести двигатель у автомобиля (Коленвал тоже крутиться вместе с ним, да и благодаря нему то и крутиться маховик вить если коленвал будет стоять на месте, то и маховик уже никак не сдвинешь), а стартер вставлен своей передней частью (Маской) во внутрь этого самого маховика и когда вы начинаете заводить двигатель у автомобиля, бендикс с шестерней входит в зацепление в стоящий на месте маховик (Там шестерня стартера соприкасается с зубьями маховика), после вхождения на стартер идёт ток и шестерня у стартера начинает вращаться (Скорость вращения шестерни 250 оборотов коленчатого вала в минуту, соответственно 4 оборота в секунду), тем самым (Шестерня стартера вить в зацеплении с маховиком) и маховик начинает тоже вращаться, ну а вместе с маховиком и коленчатый вал вращается благодаря которому и заводиться двигатель у автомобиля, а когда вы убираете руку с ключа зажигания он при помощи пружинки отводится назад и тем самым бендикс у стартера тоже возвращается на своё место (Выходит из зацепления шестерня при этом с маховиком), таким образом автомобиль и заводится.

Примечание! Передне-приводные автомобили гораздо удобней в ремонте чем классика, поэтому для замены стартера на Самарах много инструментов и времени не нужно (В классике же чтобы снять стартер, нужно двигатель немного разобрать потому что до него никак не подлезешь, так как он стоит в очень не удобном месте), запаситесь самое главное: Гаечными ключами и ямой смотровой для того чтобы подлезть под днище у автомобиля!

Где находиться стартер? На автомобилях семейства Самара или Самара 2 (Без разницы), стартер располагается в одном и том же месте, если смотреть с верхней части автомобиля то первое что вам нужно будет найти, так это аккумуляторную батарею (Она красной стрелкой на маленьком фото показана), потом заглянув по глубже в моторный отсек вы сможете уже сам стартер увидеть (Он белый стрелкой указан), проще всего его менять и смотреть на него с нижней части автомобиля, то есть загоняете автомобиль на смотровую яму и уже от туда смотрите стартер (Большое фото было сделано из нижней части автомобиля) он будет во внутрь двигателя вставлен.

Когда нужно менять стартер? Когда он автомобиль перестал заводить, вот например вы поворачиваете ключ зажигания а он щёлкает (В это сразу поймёте когда столкнётесь с этой проблемой), или так же ключ зажигания поворачиваете бендикс не входит в зацепление и стартер работает в холостую (В этом случае будет звук как бы стартер крутиться, но двигатель при этом не будет заводиться), ну и ещё один случай, это когда стартер крутиться но очень и очень плохо (Медленно), здесь либо у вас аккумулятор сел зарядите его в таком случае, либо втулки у стартера пришли в негодность и вал сместился в этом случае втулки замените на новые или сам стартер, если у вас нет денег на то чтобы купить новый агрегат, а есть немного времени, то можете снять стартер, разобрать его и поменять в нём все неисправные детали, более подробно о том как производить разборку и сборку стартера, читайте в статье: «Ремонта стартера на автомобиля », там и про замену этих втулок кстати сказано.

Проведение капитального ремонта

Самый уязвимый узел во всем устройстве – это графитовые щетки. Дело в том, что они при работе механизма трутся о ламели, нагреваются за счет силы тока, протекающего по ним. Но существует еще множество нюансов, которые следует учитывать во время ремонта. Вот список работ:

1. Замена щеток – обязательна при проведении ремонта.
2. Чистка ламелей на роторе – обязательна. Если они разрушены, то придется устанавливать новый ротор.
3. Замена бронзовой втулки на задней крышке стартера.
4. Замена бендикса – не обязательно, но желательно проводить.
5. Установка новой втулки в блоке ДВС (вторая точка опоры ротора).

Обратите внимание на то, что втулки также являются одним из проводников, по которым передается питание на обмотку возбуждения ротора

Для разборки стартера ВАЗ 2109 потребуется выполнить несколько манипуляций:

1. Выкрутить болты крышки и снять ее.
2. Демонтировать втягивающее реле.
3. Ключом на «10» выкрутить гайки с обеих шпилек на задней крышке.
4. Отверткой выкрутить болты креплений обмоток статора.
5. Убрать с ротора стопорную скобу и полностью разобрать механизм.

Вот и все, несколько простых манипуляций и вы справились с поставленной задачей. Сборка производится в обратной последовательности

Причем нужно акцентировать свое внимание на том, что одна шпилька заизолирована. После проведения ремонта замените обязательно втулку, которая находится в блоке ДВС

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

К признакам неисправности элемента относят:

• Во время запуска двигателя возникает необычный шум;
• Полное отсутствие или медленное вращение стартера;
• Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
• Агрегат вращается с бендиксом, но потом сцепление разрывается;
• Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла

Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов

Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер

Что именно шумит и почему?

Давайте попробуем разобраться в данном вопросе. Основными причинами возникновения шума, доносящегося из КПП, являются:

• неправильная эксплуатация коробки, в частности использование контрафактной трансмиссионной жидкости, купленной на «черном» рынке и эксплуатация транспортного средства с нерабочим сцеплением;
• плохое качество комплектующих деталей коробки передач;
• предельный срок эксплуатации МКПП;
• неквалифицированное проведение технических работ по диагностике и ремонту КПП.

Кроме того, основными неисправностями, в последствии которых может возникнуть шум в КПП, являются:

• внезапно появившееся затруднительное включение скорости: чтобы включить ту или иную передачу, водителю иногда потребуется несколько раз перевести рычаг коробки в нейтральное положение при выжатом сцеплении;
• коробка сама выключает передачу авто во время движения;
• из КПП может вытекать трансмиссионная жидкость.

Также следует отметить, что коробка «Ваз 2109» может шуметь в различных условиях: на нейтральной скорости, во время включения передач либо же просто во время езды на определенной скорости. И каждый из этих шумов может говорить о разных неисправностях коробки.

Кроме того, во время диагностики нужно не забывать, что только один внешний признак может свидетельствовать о нескольких неисправностях в КПП. Поэтому визуально (т.е. по типу гула) вычислить, какой именно компонент коробки вышел из строя фактически невозможно. Определить поломку получится только сняв и разобрав коробку.

Также необходимо добавить, что ремонт КПП и устранение дефектов требуют больших знаний, поэтому в домашних условиях таким лучше не заниматься. КПП является важным агрегатом в структуре любого транспортного средства, поэтому ее ремонт и диагностику лучше доверить квалифицированному специалисту.

Зачастую гул агрегата проявляется:

• когда выжимаешь сцепление;
• при включении третьей и четвертой скоростей;
• на нейтральной скорости;
• при езде авто на повышенных оборотах.

С такими проблемами сталкиваются большинство отечественных автовладельцев «ВАЗ 2109». Но если при нажатии сцепления посторонние звуки пропадают, то это может свидетельствовать о нескольких поломках. В частности, из строя может выйти пятая скорость либо передача заднего хода. Кроме того, может быть неисправен подшипник первичного вала или выжимной подшипник.

Как показывает практика, в случае с подшипниками проблема не является критической. Если в вашем авто шум появился, а потом пропал после нескольких сотен или тысяч километров пробега, то, скорее всего, остатки подшипников просто перемололо системой агрегата.

Если ваша «ВАЗ 2109» начала шуметь, то это вовсе не означает, что вышли из строя подшипники или задняя передача. Эти проблемы являются наиболее распространенными, но конкретно определить, что вышло из строя, сможет только качественная диагностика.

Снятие и установка

Ослабляем нижний крепежный болт и достаем его.

Установка нового устройства осуществляется в обратном порядке.

Ремонт стартера Ваз 2106 – занятие долгое и неблагодарное. Тем более, что в магазине можно купить новенькое устройство за небольшую плату. Поэтому мы советуем не тратить свое драгоценное время и в случае поломки просто ставить новый. Но если все же есть желание повозиться, предлагаем просмотреть видео-урок.
