Чем отличается центральный замок от сигнализации автомобиля

Чем отличается сигнализация от центрального замка. Центральный замок и его устройство: безопасность прежде всего. Возможности устранения проблем

Многие выбирают удобство и практичность, поэтому часто интересуются, как установить центральный замок. Он является весьма нужным устройством, так как благодаря ему происходит отпирание и закрывание дверей, а также багажного отсека в автоматическом режиме. Причем осуществить это можно как с пульта, так и выставив автоматическое закрытие замков по таймеру.

Блок управления центральным замком и его функция

Работает замок следующим образом: при повороте ключа срабатывают управляющие контакты, которые подают команду на блок управления центральным замком, а он передает ее на устройства, которые открывают или запирают замки дверей салона, багажного отсека и даже люка топливного бака. В случае аварии или при срабатывании подушек безопасности все двери отпираются автоматически.

Уже почти все догадались, что составными частями центральных замков являются блок управления и исполнительное устройство. Последнее может быть механическим или же пневматическим. Решив приобрести центральный замок с дистанционным управлением, лучше его установку доверить профессионалам, так как в этом случае вы получите гарантию и будете уверены в том, что система работает корректно.

Установка центрального замка – делаем правильный выбор

Выбирая столь важный и удобный элемент вашего автомобиля, вам, прежде всего, необходимо определиться с фирмой-производителем, так как, отдав предпочтение дешевому китайскому изделию, не стоит рассчитывать на его долгую и качественную работу. Еще стоит обратить внимание и на опции, дабы не переплачивать за то, чем пользоваться не будете, а иногда они будут раздражающе ненужными. Правда, управление замком программируется при установке, и вы вполне можете попросить их не настраивать вовсе.

Также возьмем на себя смелость рассказать о некоторых хитростях таких механизмов. Очень удобной является функция дожима автостекол, но только при наличии стеклоподъемников. Ведь нередки случаи, когда мы при движении чуть приоткрываем окна для ненавязчивой вентиляции, а потом забываем их закрыть. Также полезна опция запирания всех дверей во время набирания скорости автомобилем, это особенно актуально при наличии детей.

Как установить центральный замок без посторонней помощи?

Установка центрального замка не покажется вам сложной, давайте попробуем осуществить ее своими силами. Сначала снимаем обшивку и пылезащитные шторы с дверей, так что не забудьте запастись пластиковыми защелками, которыми прикрепите ее обратно. Отсоедините клеммы от аккумулятора, все-таки данная процедура связана с электричеством, поэтому не стоит забывать об элементарной технике безопасности.

Следом выбираем самое подходящее место для установки замка, в этом случае обязательно необходимо учитывать расположение внутренностей стеклоподъемников, а также ход стекла, вполне возможно, что необходимо будет изготовить специальный кронштейн для крепления замка. Крепим замок с помощью саморезов. После его установки обязательно нужно произвести сопряжение замка с тягой, которая отвечает за поднятие и опускание кнопки запирания двери. Оно должно происходить плавно и без натуги. Далее настраивается электрическая схема . От каждого из активаторов идет по четыре провода, два из них идут к кузову и отвечают за закрытие или же открытие замка, и два – к активатору.

Все провода протягивают через гофрированную трубку, ее можно видеть между стойками кузова и дверью. Эта трубка выполняет защитные функции и препятствует перетиранию проводов и возникновению пробоин в изоляции.

Дальнейший путь проводов прокладывается под настилом авто и достигает привода центрального замка. Подключите провода к блоку согласно тому, как указано в инструкции. Проверьте работоспособность всех в закрытом состоянии по очереди, таким образом, можно будет определиться, как отрегулировать фиксаторы относительно тяги центрального замка. Получив положительный результат, не забудьте закрыть обшивку и прикрутить обратно пороги. Подобная схема подключения центрального замка займет около полутора часов вашего времени, но в дальнейшем повысит уровень вашей защиты.

Центральный замок ВАЗ-2112 для владельца этого автомобиля считается достаточно безопасным устройством. Шагая в ногу с прогрессом, человек стремится везде успеть. Такой вид транспорта, как автомобиль, давно стал не роскошью, а средством передвижения. По статистике, каждый второй человек управляет автомобилем.

Не работает

Не работать моторчик центрального замка может по ряду причин:

Произошел обрыв обмотки около одного из полюсов.

Если напряжение питания подается более одной секунды, то коллектор будет разогреваться и уже после окончании движения горячий коллектор приводит к расплавлению пластмассы под его пластинами. Т.к. щетки подпружинены, то они начинают соединяться выдавливая расплавленную пластмассу и когда щетки соединятся, то сгорает предохранитель питания центрального замка (после этого шток активатора перестает двигаться даже вручную). Часто причиной этому является дешевые сигнализации (например, не хватает времени работы ЦЗ для того что бы замок закрылся полностью) и холодное время года.

Перегрев моторчика из-за постоянного открытия/закрытия в короткий период времени(30-40сек).

Износ пластин коллектора. В этом случае центральный замок срабатывает не всегда, а через раз. Смазка загустела, либо пластик выдавило из под пластин на верх из-за высокой длительности импульса, и коллектор перегрелся.

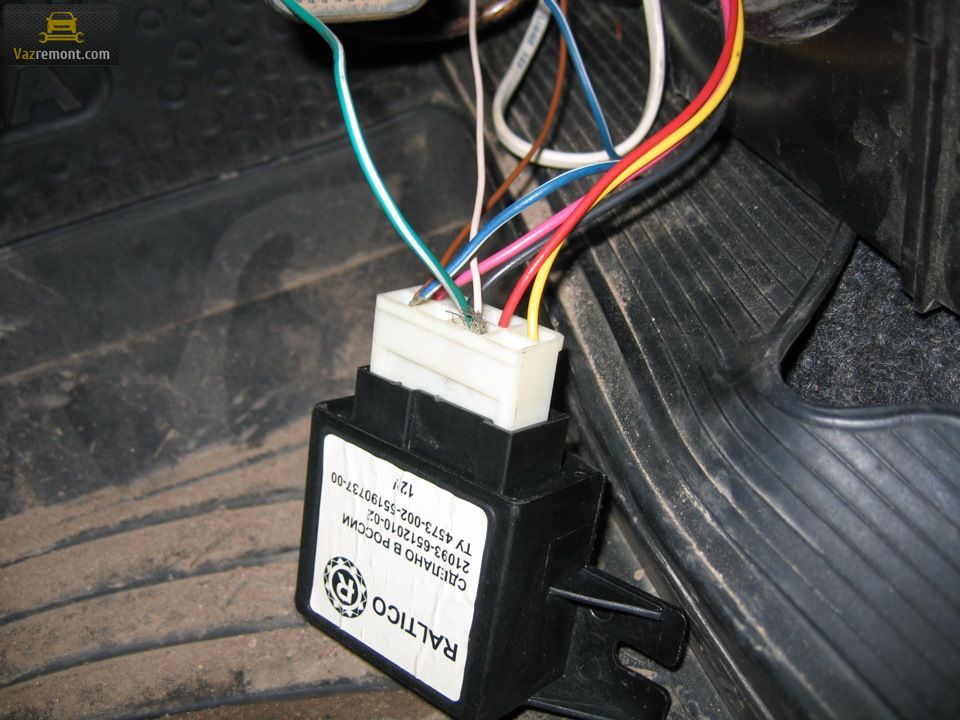

Где находится

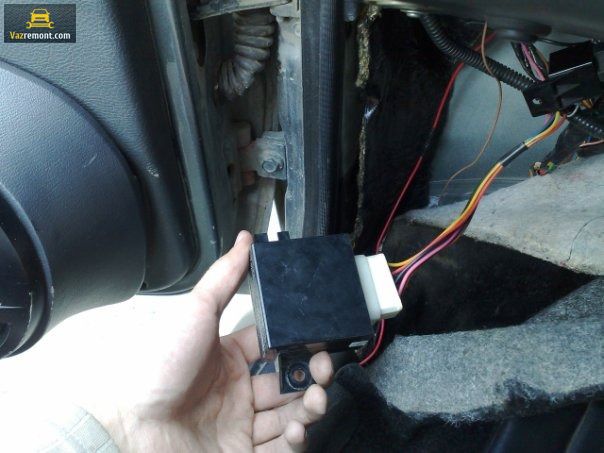

Блок под торпедой примерно напротив справа у правой коленки водителя, наверно это можно назвать за блоком индикации. Придется открутить защиту у педали газа и высоко засунуть руку.

Дело в том, что все приводы подключены параллельно. И если один не работает по причине блока, то не будут работать все двери. Остается место штатной скрутки в пороге спереди около стойки водителя, где провода уходят в дверь, сам переход из стоики в дверь и провода в двери.

Схема

1 — монтажный блок; 2 — предохранитель на 8А; 3 — блок управления; 4 — моторедуктор блокировки замка правой передней двери; 5 — моторедуктор блокировки замка правой задней двери; 6 — моторедуктор блокировки замка левой задней двери; 7 — моторедуктор блокировки замка правой передней двери; А — к источникам питания; В — схема условной нумерации штекеров в колодке блока управления; С — схема условной нумерации штекеров в колодках моторедукторов блокировки замков

Неисправности

Невозможность управления дверьми с водительской двери.

Отсутствует питание на блоке управления ЦЗ.

Перегорание или плохой контакт в держателе подвесного предохранителя.

Предохранитель подвязан к проводке проходящей за монтажным блоком.

Для автомобилистов особое значение имеет система комфорта. Не правда ли, удобно когда на вашем авто запираются и отпираются все двери, крышка топливного бака, дверь багажника одним нажатием кнопки на ключе? Такой механизм имеет отношение к вспомогательным системам и называется центральный замок автомобиля.

Управлять функциями центрального замка можно централизовано и децентрализовано. Что это означает?

• Централизовано — единый на все двери электронный блок управления.
• Децентрализовано — кроме единого блока управления, существуют ещё блоки: по одному на каждую дверь.

Рассмотрим устройство центрального замка как систему комфорта и принцип его работы.

Блок управления, входные датчики и актуаторы, которые выполняют исполнительную функцию, всё это узлы механизма «центральный замок».

Вся система управляется дистанционно с пульта управления. Пультом служит радиопередатчик, который расположен в ручке ключа зажигания. С него сигнал отсылается на антенну центрального устройства управления. Дистанционно функции центрального замка срабатывают на расстоянии до 10 метров.

Входные датчики в механизме замка это микропереключатели и концевые выключатели дверей. Чтобы зафиксировать текущее положение в конструкции автомобильной двери используются микропереключатели. Чтобы передать сигнал на блок управления и там зафиксировать её текущее положение используется концевой выключатель.

Передние двери автомобиля снабжены кулачковым механизмом и микропереключателями, которые фиксируют положение замка. Причем поверхность этих кулачков имеет специальный профиль. Сигнал «Блокировать» (Lock) формирует один из двух микропереключателей, другой формирует сигнал «Разблокировать» (Unlock).

Формируют сигнал центрального запорного устройства о текущем состоянии ещё два микропереключателя. При срабатывании они передадут «Разблокировано» (Unlocked) или «Заблокировано» (Locked).

В приводе замка имеется рычажный механизм. Чтобы зафиксировать его положение и определить текущее положение двери работает ещё один микропереключатель. В случае, если дверь открывают, контакты переключателя замыкаются. В таком положении не может быть активирован механизм центрального замка автомобиля.

От всех переключателей сигналы отправляются на электронный блок управления. Который их обрабатывает и отправляет на центральный блок. Затем обработанный сигнал перенаправляется в блоки управления на передние двери, на исполнительные механизмы замков задних дверей, замка крышки топливного бака или двери багажника. Другими словами, блоки управления дверями получают сигнал, который активирует исполнительные механизмы блокировки дверей и прочих замков.

Актуатор — это и есть то самое исполнительное устройство, замок двери. Он объединен с редуктором и является электродвигателем постоянного тока. Редуктор, вращая электродвигатель, придает механизму возвратно-поступательное движение — так работает цилиндр замка.

Кроме электрического привода существуют пневматические конструкции исполнительных устройств. Например, пневматику использовали в своих автомашинах известные немецкие заводы и . В наше время пневматические приводы почти не встречаются.

Видео про системы центрального замка машины и их принцип работы:

Система центрального замка функционирует не зависимо от состояния зажигания машины. Включено ли оно, или выключено — не имеет значения, механизм будет работать.

Запирая входную дверь ключом, вы запускаете функцию микропереключателя отвечающего за блокировку. Это происходит следующим образом: от переключателя сигнал подается на блок, управляющий дверью, затем он идет на центральный блок управления, который управляет всеми блоками дверей, электродвигателями актуаторов задних дверей, крышки бака и багажника. Запускаются все исполнительные механизмы и двери автомашины блокируются. Чтобы электрический привод не срабатывал повторно, в центральном запорном устройстве формируется сигнал от микропереключателя. Снять с блокировки двери можно аналогичным способом — поворачивая ключ в замке.

Для блокировки дверей своего авто на расстоянии (дистанционно) на ключе зажигания существует кнопка или идет отдельный брелок с кнопками. При её нажатии отправляется сигнал на приемную антенну в центральный блок управления. Там «посыл» обрабатывается и из центра уходит команда в периферийные блоки (на двери, замок крышки топливного бака и багажника). Исполнительные механизмы, которые приводит в действие кнопка на ключе зажигания, обеспечивают блокировку всех дверей в машине. Как и фиксация дверей, кнопкой дистанционно происходит и включение сигнализации. Дополнительным комфортом послужит дистанционное управление стеклами автомобиля. Стоить это будет подороже, но получается 3 в одном: блокировка дверей, подключение охранной сигнализации и автоматический подъем опущенных стекол.

Стоит отметить, что в случае дорожно-транспортного происшествия, все двери автоматически разблокируются. Это происходит передачей сигнала от блока управления пассивной безопасности на центральный блок управления. А из центра уходит команда на срабатывание исполнительных устройств, происходит открытие всех дверей.

Видео про причины, почему не работает центральный замок:

Электрические схемы центрального замка

Схема управления ЦЗ для машины ВАЗ 21099. Её также можно использовать для автомобилей ВАЗ 2110 и 2115.

Схема подключения Центрального Замка на Mitsubishi Lancer 9 серии.

Электросхема подключения к центральному замку на Volkswagen Polo. Всё осуществляется по одному проводу. Для открывания дверей на него подаётся минус, а для закрывания — минус через резистор в 1 кОм.

Схема отрицательного управления ЦЗ. Она часто применяется в автомашинах ВАЗ 2110, а также некоторых других иномарок японского и корейского производства.

Схема положительного управления ЦЗ. Обычно пользуются данной схемой на машинах американского производства, например на Фордах — «Мондео».

Видео про установку ЦЗ на Daewoo Sens:

Видео про установку системы на ваз 2107:

При такой криминогенной обстановке, которая сложилась в нашей стране, желание обезопасить свое транспортное средство выглядит вполне логичным. Многие автопроизводители сегодня ставят на свои авто иммобилайзеры и сигнализации, однако наиболее распространенным видом защиты является все же центральный замок (ЦЗ). Подробнее о том, что такое центральный замок и какие функции он выполняет в автомобиле, читайте в этой статье.

Характеристика центрального замка

ЦЗ или центральный замок автомобиля на 4 двери представляет собой общее название защитных компонентов блокировки машины. Основное предназначение центрального замка автомобиля заключается в одновременном открытии и закрытии четырех дверей, иногда брелоком от ЦЗ можно открыть и топливный бак. На сегодняшний день центральные замки на авто больше отвечают требованиям комфорта, чем защиты, поэтому сравнивать такую систему с сигнализацией не имеет смысла. ЦЗ ставится для удобства водителя. С описанием и тем, как работает и выглядит система, вы можете ознакомиться ниже.

Принцип работы

Принцип работы центрального замка состоит в блокировке и разблокировании дверей транспортного средства при нажатии на кнопку брелка или повороте ключа в замке двери. Когда водитель проворачивает ключ, в замке включается специальный переключатель, который отвечает за блокировку. Импульс от этого переключателя поступает на блок управления — все исполнительные элементы вступают в работу и это обеспечивает практически мгновенную блокировку авто. Что касается процесса разблокирования, то он осуществляется аналогичным способом.

При необходимости этот главный блок может управляться и с помощью брелка или ключа с кнопкой. В данном случае импульс будет передаваться бесконтактным способом на антенну и блок управления. Когда сигнал обработается, ЦЗ передаст соответствующую команду на все исполнительные элементы, которые откроют или закроют двери авто. Работает центральный замок по такому принципу, что в случае попадания автомобиля в ДТП система блокировки будет деактивирована в автоматическом режиме. Если с описанием принципа работы устройства все ясно, перейдем к следующему пункту — описанию параметров и функций.

Параметры и функции

Если вы установите замок своими руками в свой автомобиль, вам не придется каждый раз залезать в салон машины и по очереди открывать и закрывать все двери. Эта функция управляется с помощью брелка или ключа и она является основной. Также следует отметить такой параметр, как универсальность. То есть универсальный центральный замок представляет собой комплект, который состоит из пятипроводного привода, непосредственно ЦЗ, двухпроводных приводов, а также блока управления. Работа такого центрального замка автомобиля обеспечивается от ключа и эту систему без проблем можно совместить с любой противоугонной установкой.

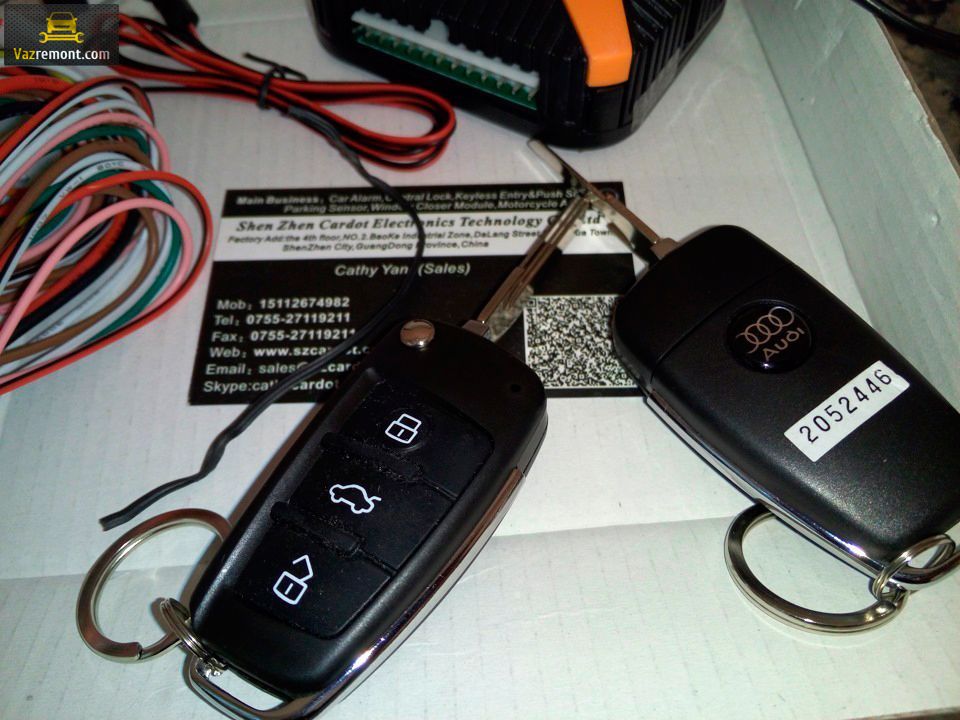

Комплект центрального замка может быть дополнен брелком, позволяющим управлять элементами управления дверьми на определенном расстоянии. Как правило, согласно описанию инструкции по эксплуатации, это расстояние не превышает 10 м. Чтобы сделать управление автомобилем еще более комфортным, можно произвести установку ЦЗ на багажное отделение, что отдельно позволит управлять именно дверью багажника.

Как вы поняли, управление системой может осуществляться двумя способами — механическим (от ключа) и дистанционным (от брелка). Если есть необходимость, то водитель может настроить некоторые предохранительные опции в работе системы. К примеру, можно настроить автоматическое закрытие салона в том случае, если скорость авто превысит 60 км/ч.

Устройство

Система ЦЗ включает в себя входные контроллеры, устройство управления, а также исполнительные элементы — актуаторы. Основным предназначением входного контроллера является фиксация положения двери машины и передача импульса на устройство управления. На так называемом кулачке замочного устройства располагаются два переключателя — один из них блокирует дверь, а второй — производит ее разблокирование. Еще один переключатель позволяет определить положение двери.

Все импульсы от этих переключателей передаются на управляющее устройство, передающее данный сигнал на центральный блок. Этот блок осуществляет передачу импульсов на блоки. Что касается актуатора или исполнительного механизма, то он представляет собой электромоторчик, связанный с редуктором. В зависимости от модели ЦЗ, в системе также может использоваться пневматический привод — раньше подобные узлы ставились на Фольксвагены и Мерседесы, но сегодня такие конструкции не используются (автор видео — ПРОСТЫЕ ШТУКИ).

Инструкция по установке

Монтаж устройства осуществляется следующим образом:

1. Сначала снимается пластиковая обшивка дверей и выбирается место для установки узла. Выбирая место, необходимо учесть место нахождения элементов стеклоподъемников. По мнению многих специалистов, устанавливать систему лучше в левый нижний угол двери.
2. Следующим шагом будет монтаж активаторов замка, каждый из которых монтируется отдельно на каждую дверь. Заранее необходимо просверлить соответствующие отверстия в конструкции и зафиксировать их саморезами. После этого активатор необходимо соединить с тягой. Далее, от активаторов необходимо поставить фиксаторы на элементы ручного управления ЦЗ.
3. Проводится укладка проводки- Все провода необходимо надежно зафиксировать, для этого могут использоваться пластмассовые хомуты. В нижней части двери их укладывать не стоит, поскольку в этом месте обычно собирается влага, поэтому лучше выбрать место между дверью и кузовом, заранее установив здесь резиновую трубку. Благодаря ей проводку можно защитить от повреждений.
4. Следующим этапом будет демонтаж контрольного щитка. Сделав это, старую проводку от стеклоподъемников можно убрать и уложить новую, которая впоследствии соединяется с приводом.
5. После этого производится подключение приводов активатора. Когда все эти действия будут выполнены, проводку с одной стороны нужно протолкнуть под контрольный щиток, а с другой стороны — в вещевой ящик. В стойку монтируется проходной патрубок, для ее установки может потребоваться отвертка.
6. Теперь к разъему подсоединяется предохранитель и эта цепь подключается к блоку питания ЦЗ, вся конструкция устанавливается под центральной консолью. Кабель от ЦЗ необходимо подключить к бортовой сети, плюс — к предохранителю, минус — к кузову. Сборка производится в обратной последовательности.

Вот уже сколько лет, автомобилисты всего мира жалуются на неисправность центрального замка и зачастую, задаются вопросом: «Почему это происходит, и какие тому причины»? Ответ на данный вопрос, может быть получен в детальном рассмотрении самого принципа работы центрального замка и его возможностей.

Известно, что практически все современные машины имеют специальную автоматизированную систему, которая позволяет открыть дверь автомобиля и закрыть ее, всего лишь нажатием кнопки. Это и есть центральный замок, и как выясняется, из-за его автономности могут возникнуть некоторые проблемы. Данная дилемма не обошла стороной и отечественный ВАЗ 2114, который для многих, давно стал незаменимым.

Принцип работы ЦЗ

Для начала, давайте разберемся, какой принцип работы центрального замка на ВАЗ 2114? Работа центрального замка предполагает передачу сигнального управления в определённую точку, после чего следует активация реле. В результате этого, при нажатии кнопки на брелоке, дверь автомобиля будет закрыта, или же наоборот — открыта. Достаточно простое объяснения.

Однако этого хватает, чтобы выделить первую проблему с центральным замком, с которой все имеют дело. Это, как несложно догадаться, вопрос технического характера. Другими словами, внутреннее состояние устройства.

Как мы уже знаем, управления ЦЗ происходит по принципу передачи сигнала управления с точки А, в точку Б. Именно здесь и кроется загвоздка, которая объясняется по ряду причин.

• некорректный монтаж прибора или неправильная настройка;
• климатическое воздействие.

Возможности устранения проблем

Проблемы кажутся достаточно серьезными. Но не спешите огорчаться. Зная эти причины, вы можете задать себе вопрос: «Почему не работает центральный замок на ВАЗ 2114? В чем проблема?»

Для начала необходимо провести самостоятельную диагностику, которая позволит определить дальнейшие действие. Если автомобиль производит звук закрытия дверей, но ничего не происходит, то следует открутить фиксаторы с дверей, после чего запереть автомобиль. Если двери замыкаются единично, для починки следует купить новые с соответствующим диаметром.

Отличным советом будет проверить внутреннее состояние центрального замка. Часто, причина проблемы может быть в сухом покрытии проводов. В этом случае, стоит смазать машинной смазкой и закрепить материалы на нужные места.

Возможно, пульт дистанционного управления имеет слабый заряд. В этом случае стоит заменить батарейку или, если нужно, сам пульт.

Другой вид проблем имеет несколько иной характер — неработоспособность, вина которому — климат. Нестабильность в работе замка, может быть, по причине низких температур, которые приводят к заморозке системы подачи сигнала. Или, что бывает чаще, — попадания воды в центральный замок ВАЗ 2114. Эта проблема элементарно решается сушкой определённых мест ЦЗ.

Полезный совет: Одна из наиболее распространенных проблем центрального замка — это разряженные батарейки. Специалисты рекомендуют менять их 2 раза в год. Причиной для замены, может служить некорректное срабатывание с дистанции 4-5 метров.

Другие варианты отказа системы

Вышеперечисленные проблемы являются основными причинами повреждения. Однако существует и более сложный механизм, дефект которого не может быть оставлен без внимания.

Бывает, что при ручном способе активации ЦЗ не работоспособен. В данном конкретном случае, скорее всего не работает предохранитель центрального замка ВАЗ 2114. Его состояние зависит от температуры среды. По причине переохлаждения, происходит нарушения работы и он выходит из строя, в следствии этого, ничего не происходит. ЦЗ не реагирует на сигнальные импульсы. Другая причина, это высокая температура, которая приводит к короткому замыканию.

Факт: Часто, центральный замок работает с перебоями в определённых местах. Обычно, причиной этому, являются электромагнитные помехи.

Почему сгорел блок центрального замка ВАЗ 2114 и что делать

Решение данной проблемы основывается на применении специального аппарата — мультиметра. С помощью него можно проверить напряжения тех контактов, которые отвечают за активацию остальных дверей. Что делать, если не работает блок управления центральным замком на ВАЗ 2114 и не подает никаких признаков жизни? В таком случае, необходимо убедится в его возможном восстановлении, предварительно продиагностировав его состояние и, при необходимости, восстановить или купить новый.

Нужна ли сигнализация?

При покупке автомобиля практически каждый автолюбитель задумывается о том, как защитить своё авто от угона. Сегодня для этого существует множество различных устройств, каждое из которых обладает своими плюсами и минусами.

Наиболее частые вопросы звучат так: «Нужна ли мне сигнализация?», «Стоит ли ставить сигнализацию?» — именно на эти вопросы мы ответим в этой статье.

Для начала, краткий ответ на вопрос — нет, ставить одну сигнализацию практически нет смысла. Основная задача сигнализации — оповещать владельца о попытке угона, а не препятствовать угону. Для надёжной защиты от угона советуем устанавливать полноценный охранный комплекс.

Теперь перейдём к полному ответу на вопрос и для начала узнаем, какие альтернативы сигнализации существуют, и какие функции выполняет каждая альтернатива внутри охранного комплекса.

Альтернативы установке сигнализации

• «Голый» центральный замок без дополнительной защиты
• КАСКО от угона
• Механические блокираторы
• Иммобилайзер

«Голый» центральный замок

Отсутствие каких-либо противоугонных устройств, очевидно, никак не снижает шансы угона автомобиля и не улучшает его противоугонные свойства. Опасный вариант, особенно в условиях современного мегаполиса, машина очень уязвима к любому покушению.

КАСКО от угона

Практически то же самое, что и пустая машина с ЦЗ — единственное отличие в том, что в случае угона Вам возместят стоимость автомобиля. Единственный недостаток этой альтернативы — ради выплаты денег нужно будет долгое время ходить по судам, а на деньги, которые Вам выплатят, такой же автомобиль уже не купишь. Следовательно, этот вариант едва ли лучше предыдущего.

Механические блокираторы

Отдельный пункт этого списка — механические блокираторы. Их прочное строение и тяжёлый вес внушают надёжность, однако большинство из них с лёгкостью демонтируется дрелью или болгаркой.

Важно — нужно отличать электромеханические блокираторы (дверные штыри, замок капота, бесключевой замок КПП) от механических блокираторов (блокираторы руля, педалей, КПП с ключом). Первые являются надёжной защитой от угона, так как они защищены программно, вторые не так надёжны, так как защищают чисто механическими методами.

Иммобилайзер

Установка иммобилайзера — хороший ход для защиты автомобиля от угона. Иммобилайзер блокирует двигатель автомобиля, если не находит специальной метки вблизи автомобиля.

Нужна ли сигнализация, если у Вас уже установлен иммобилайзер? Да, нужна. Метка иммобилайзера не оповестит Вас о срабатывании тревоги или о состоянии автомобиля, для этого необходим брелок сигнализации. Кроме того, иммобилайзер сам по себе уязвим, поэтому к нему рекомендуется докупать замок капота для достаточно уровня защиты.

Мы рассмотрели популярные альтернативы установке сигнализации, далее мы рассмотрим единственный правильный подход к защите автомобиля от угона — установить охранный комплекс.

Охранный комплекс

Сигнализация считывает информацию с датчиков, управляет устройствами охранного комплекса, принимает команды от владельца и передаёт обратную связь на брелок. Иммобилайзер представляет второй рубеж защиты — он блокирует двигатель и закрывает замок капота, если метки иммобилайзера нет поблизости. Замок капота защищает подкапотное пространство, в том числе аккумулятор и иммобилайзер, от внешнего проникновения.

Выше описан минимальный комплект охранного комплекса, который защитит Ваш автомобиль от всех известных сегодня способов угона. Сама по себе сигнализация нужна, но её польза в охранном комплексе значительно больше.

или позвоните нам
(812) 425-37-55
для бесплатной консультации
по выбору охранной системы с функцией автозапуска

Центральный замок: что это и как он работает

Всем привет! Друзья, сегодня у нас, казалось бы, простейшая тема — центральный замок. Все слышали про этот компонент автомобиля, многие им регулярно пользуются. Но знаете ли вы, что это за блок, что такое активатор и в чем заключается суть центрального замка?

Здесь все не так просто, как кажется на первый взгляд. С точки зрения эксплуатации устройство элементарное. Нажал на кнопку, повернул ключ, и вам удалось своими руками закрыть все двери, либо разблокировать отдел багажника и пр. Центральный замок — это не просто дистанционный пульт управления или ключик, одним магическим движением закрывающий и открывающий все в автомобиле.

Если вдруг вы обнаружите, что машина не закрывается, перестал работать ключ от всех дверей, как говорится, нужно знать не только адреса хороших СТО. Ремонт не всегда стоит проводить своими руками. А вот как минимум знать, где находится ЦЗ, из чего он состоит и как работает, вам нужно. Предлагаю поделиться именно этой информацией. Надеюсь, она вам пригодится в процессе эксплуатации автомобиля.

Первое знакомство

Сразу скажу, что ЦЗ — это целый модуль, который включает в свой состав предохранитель, провода, моторчик, в некоторых случаях вакуумный насос (пневмосистемы ЦЗ), электрический привод и многое другое.

Основная задача — обезопасить автомобиль от несанкционированных проникновений. То есть подключение сигнализации одинаково эффективна и полезна, как установка центрального замка. На автомобилях Опель, Шевроле, Ауди или Форд, к примеру, ЦЗ может стоять уже с завода. Многие устанавливают себе сами замки на ВАЗ 2110, 2114, Приора или Калина.

То есть отсутствие на машине с завода ЦЗ не говорит о том, что его у вас быть не может. Нужно лишь точно знать, как снять обшивку, разобрать двери и подвески к каждому замку управляющее устройство. Сразу скажу, что штатный комплект центрального замка предусмотрен для многих авто, где их завод не поставил. Так что с установкой проблем не возникает. Но монтаж доверяйте только профессионалам.

ЦЗ работает на четыре двери, если автомобиль четырехдверный. Плюс может стоять отдельный замок на багажник. Центральным замком или ЦЗ называют весь комплекс защитных автокомпонентов, необходимых для блокировки машины.

Так что это такое в автомобиле? Это специальное устройство, с помощью которого одновременно закрываются и открываются сразу все автомобильные двери вашего транспорта. Делается это с помощью соответствующего ключа или используется брелок. В зависимости от модификации и типа ЦЗ, он может выступать как доводчик стекол, открывать или же закрывать автомобильный топливный бак и выполнять ряд других задач.

Как он работает

Управление осуществляется ключом или брелком. При нажатии кнопки или обычном повороте ключа, все двери одновременно закрываются или разблокируются.

При данном действии в замке активируется переключатель, отвечающий за блокировку. Выходящий импульс от него идет на блок управления, чтобы задействовать все исполнительные механизмы. За счет этого машина блокируется и разблокируется за мгновения.

Если водителю удобнее, тогда он может управлять ЦЗ с помощью брелка или кнопки на ключе. Кнопка передает бесконтактным способом импульс на блок управления, а дальше уже по представленной ранее схеме активируются исполнительные механизмы.

Важным аспектом является тот факт, что при ДТП ЦЗ автоматически деактивирует блокировку. Это позволяет не застрять внутри пострадавшего автомобиля.

Функции и параметры

Я думаю, главную мысль вы уловили. Есть поставить ЦЗ на машину, не придется поочередно закрывать все двери и багажник. Достаточно одного нажатия кнопки.

Важной функцией ЦЗ является его универсальность. Такой замок состоит из:

• пятипроводной привод;
• сам центральный замок;
• двухпроводной привод;
• блок управления.

Работает универсал от ключа и позволяет совмещать работу с любой сигнализацией.

В комплект ЦЗ обычно входит брелок, позволяющий дистанционно осуществлять управление. Большинство замков рассчитаны на дистанционную работу в пределах 10 метров от автомобиля. Для повышения собственного комфорта лучше сразу установить ЦЗ на двери и багажный отсек.

Как работает усилитель звука для колонок и зачем нужен в машине

Всего существует два метода управления.

1. Механический. Для этого применяется обычный ключ, вставляемый в замок основной водительской двери. От него уже закрываются или открываются остальные двери.
2. Дистанционный. Работает через брелок. Хорош тем, что программируется и может настраиваться под требования водителя.

Бывает и так, что ЦЗ не сработал на большом расстоянии. Потому лучше нажать на кнопку в непосредственной близости от машины и убедиться, что все двери заблокированы. Если же замок не работает, тогда оставлять автомобиль без присмотра нельзя. Сразу отправляйтесь в сервис.

Особенности устройства

У многих автовладельцев есть компрессор для машины, набор запасных реле для ремонта или сигнализация. В принципе, все это полезно и нужно.

Вот и ЦЗ я считаю крайне полезным изобретением, которое теперь повсеместно используется на автомобилях. Его схема не самая простая, потому с тем, как подключить замок своими руками, у вас могут возникнуть сложности.

Если вы планируете покупать новый автомобиль или решили купить сам ЦЗ для установки на старую машину, решение будет верным. Купить его не так дорого. Сколько стоит комплект центрального замка, во многом зависит от производителя и доступных функций. Советую брать качественные и надежные, даже если цена кусается.

Выбор и установка замка для прицепа легкового автомобиля

Прелесть последних разработок в области ЦЗ заключается в том, что мало кто знает, как отключить устройство и получить доступ к машине. Старые и какие-то дешевые китайские замки легко открыть. Так что они будут практически бесполезными, если вор серьезно возьмется за дело.

Но для начала рекомендую открыть этот материал и узнать, как же устроен центральный замок.

Система ЦЗ или активатора включает в себя такие компоненты:

• входные контроллеры;
• управляющее устройство;
• исполнительные компоненты (актуаторы).

Для наглядности можете посмотреть видео. Это поможет разобраться во всех нюансах.

• Входной контроллер фиксирует положение автомобильных дверей и передает импульсы на специальное управляющее устройство;
• На кулачке этого замочного элемента есть пара переключателей. Первый блокирует все двери, а второй, как вы догадались, разблокирует. Есть еще один специальный переключатель, помогающий в определении текущего положения дверей вашей машины;
• Импульсы, передающиеся от переключателей, идут на управляющий механизм. Это устройство передает сигналы на центральный управляющий блок. Данный блок нужен для передачи импульсов на отдельные блоки;
• Актуаторы, они же исполнительные устройства — это электрические моторчики, которые связаны с помощью редуктора. На некоторых ЦЗ применяют пневматические приводы. Но они устарели и на новых авто вы их уже не встретите.

Звучит все может и не так просто, но на деле ничего сложного в ЦЗ нет. Главное, чтобы он надежно защищал ваш автомобиль и предотвращал несанкционированные проникновения.

Как установить сигнализацию самостоятельно

Защитить автомобиль от угона на все сто процентов, наверное, нереально. Однако, как показывает практика, злоумышленник не станет тратить более чем десять минут на угон машины, особенно если она привлекает к себе внимание шумной сиреной и миганием фар. Таким образом, получается, что единственный способ усложнить жизнь профессиональному угонщику – установить для него как можно больше сюрпризов. Сигнализация, центральный замок, мультилоки, а также многое и многое другое заставят вора провозиться приличное количество времени.

А в этот момент вы либо получите соответствующий сигнал на брелок, либо заметят прохожие, услышат звук сирены соседи или же среагирует охранник стоянки. Чем тщательнее вы маскируете блоки управления, чем больше дополнительных защитных опций, и способов контроля вашей машины, тем меньше вероятность того, что она окажется в лапах преступников.

Приготовления к самостоятельной установке

Хорошая защита будет стоить хороших денег. Соответственно установка ее встанет в копеечку. А тратить деньги на сомнительный сервис точно не стоит. Ведь там сделают все по самой популярной схеме, и, поверьте, грамотные угонщики знают огромное количество таких схем. В таком случае либо ищем лучших из лучших, действительно профессионалов, либо выполняем установку своими руками. Для самостоятельной работы придется прошерстить инструкции, разобраться в схемах и иметь навык работы со специальным оборудованием. Но в этом нет ничего невозможного. Было бы желание.

Покупка новой сигнализации и комплекта ЦЗ

Если брать за основу ценовую политику и не очень большой бюджет, то лучше выбирать известный бренд средней цены, в котором есть датчик контроля двигателя, капота и угла наклона автомобиля. На начальном этапе этого будет достаточно.

Не стоит экономить на противоугонках с обратной связью. Это все-таки очень полезная опция, так как просто услышать вой сирены и распознать в нем именно свою иногда бывает проблематично. В таком наборе вы обнаружите:

• Устройство сирены;
• Антенну;
• Набор различных проводов;
• Брелоки (два или четыре);
• Главный блок управления.

Комплектация зависит от марки, модели, дополнительных функций. Но в любом случае в коробке должна быть инструкция. Не теряйте, тем более не выкидывайте ее после монтажа. Храните на случай потребности в замене брелоков.

Говоря о наборе центрального замка, покупаем универсальный комплект. Проследите, чтобы все необходимые части оказались в коробке.

Центральный замок состоит из:

• Четырех движков;
• Главного блока;
• Двух брелоков (но они нам не понадобятся);
• Планок, проводов и шурупов.

Вот, собственно, и все. Необходимые запчасти вы приобрели, теперь переходим к инструментам.

Подготовка инструментов

Никаких особенных инструментов в работе не понадобится. Единственный важный момент – мультиметр. Прибор, который поможет нам, путем измерений, присоединиться к нужным проводам. Использовать лучше электронный вариант этого аппарата. Заранее прочитайте инструкцию и попробуйте его в работе на чем угодно. Допускать ошибки при подключении электрики авто чревато плохими последствиями, нужна уверенность в каждом действии.

Помимо этого прибора в работе понадобятся: нож, изолента из специального материала, отвертки, ключи, гофра, шуруповерт, хороший двусторонний скотч. Учитывая то, что планируется сразу же устанавливать центральные замки, добавляем к этому списку дрель со сверлами, кнопки для крепежа обшивки дверей, дополнительный набор проводов. Лишними не будут точно.

Монтаж сигнализации и ЦЗ

Как для первого пункта, так и для второго сначала мы избавляемся от лишних элементов авто. Снимаем обшивку с дверей, убираем планки между ними и поребрики внизу, демонтируем рулевую панель. В первую очередь мы выполняем монтаж всех элементов, не трогая проводку.

Начнем с моторчиков центрального замка. Закрепляем их на всех четырех дверях. Обратите внимание на то, что движок с четырьмя проводами закрепляется на водительской двери. Центральное реле, которое будет управлять всей системой, можно установить также на водительской двери, чуть ниже.

На следующем этапе прячем блок противоугонки под рулевую панель и закрепляем ее там. Местоположение, естественно, может меняться. Сами решите для себя какая часть авто подойдет больше всего: не будет бросаться в глаза и хватит длины проводов. Теперь можно переходить к работе с электрикой.

Важно! Отключаем аккумулятор для того, чтобы избежать проблем с подключением проводов.

Начинаем с ЦЗ. От каждой двери тянем проводки в специальной защитной гофрированной трубке к мозгу всей системы – главному реле.

Всю работу выполняем в соответствии со схемой. Если длины провода по какой-то причине не хватило, используем дополнительный. Место соединения изолируем стойкой лентой черного цвета. Такая изолента способна выдержать разные температуры.

Возвращаемся к сигнализации. После того как мы закрепили блок управления, тянем провода к приборной панели, где необходимо соединиться с габаритами, сигналами поворота и остановки, индикатором состояния работы двигателя. Плюс еще один провод тянем под капот. Последний нам понадобится для подключения сигнализации к устройству центрального замка. Опять же, в этот момент все зависит от начинки нашей противоугонной системы, читайте инструкцию, возможно, вам придется провести провода к дополнительным датчикам.

Устанавливаем сирену под капотом, направляя отверстием вниз, в месте, где она не будет подвержена попаданию влаги, грязи и воздействию нагревающихся элементов. Один провод сирены крепим к массе аккумулятора, другой соединяем с тем, что мы тянули под капот. Возвращаемся в салон и приклеиваем антенну на лобовое стекло. Брелоки запрограммируем позднее в соответствии с инструкцией.

Подключение сигнализации к центральному замку

Поскольку мы в курсе, что наши замки работают на минусовом импульсе, используем соответствующую схему подключения. Для этого нам понадобится еще один прибор – ламповый пробник. С его помощью будем путем проб и ошибок искать тот провод, при попадании на который сработают замки дверей. Имейте в виду, что они должны срабатывать как при открытой двери, так и при закрытой. Если говорить проще, то нам нужно подключить минусовые провода от центрального реле к сигнализации.

Заключительным этапом является проверка. Для этого восстанавливаем состояние аккумулятора и смотрим, что происходит. Вероятнее всего, с первого раза идеально не получится. Главное, помнить, что в случае некорректной работы сначала проверяйте провода, правильность их подключения, плюсы и минусы.
