Почему нет давления в системе охлаждения

Проблема нет давления в системе охлаждения

дим хитров, может быть неисправна, либо неплотно закрыта крышка расширительного бачка. На заглушенном моторе посжимайте шланг радиатора, должно быть слышно, где шипит.

Добавлено через 4 минуты 1 секунду

дим хитров

Общительный

• 4 Фев 2012

• #4

Давление в системе кстати в норме очень приличное. Если вы не в курсе — то зря удивляетесь. Я с новья обращал на это внимание — патрубки на прогретом моторе твердые или упругие если угодно, а сейчас пережимаются двумя пальцами и без усилий.

Кстати Андрей ВД меня опередил и я с ним полностью согласен.! Получается что система все-таки негерметична и надо искать где, хотя конечно погода не располагает.

Клуб УАЗ Патриот

А зачем оно там. Я у себя уже давно клапан из пробки радиатора выковырял. течи тосола прекратились.

Сообщение ПаЛыЧЪ » Вс янв 09, 2011 21:43

Сообщение пианист » Вс янв 09, 2011 21:51

Сообщение ПАТРИОТ 572 » Вс янв 09, 2011 21:55

Сообщение Aleksandr_89 » Вс янв 09, 2011 21:56

Сообщение sniper29 » Вс янв 09, 2011 21:57

Сообщение ПаЛыЧЪ » Вс янв 09, 2011 21:59

Сообщение Aleksandr_89 » Вс янв 09, 2011 22:01

ПаЛыЧЪ, так может все-таки проблема в крышке радиатора. Она у нас вроде за давление отвечает.

Сообщение Aleksandr_89 » Вс янв 09, 2011 22:02

Там по второй ссылочке есть, где он от допролика отказался в пользу двойного шкива на помпе. 🙂

Сообщение ПаЛыЧЪ » Вс янв 09, 2011 22:12

Сообщение poLevoz » Вс янв 09, 2011 22:27

Сообщение ПаЛыЧЪ » Вс янв 09, 2011 22:30

Re: Нет давления в системе охлаждения

Сообщение Aleksandr_89 » Вс янв 09, 2011 22:33

Так давление в системе, насколько я понимаю физику процесса, создается не помпой, а как раз за счет теплового расширения тосола, помпа просто гоняет его по кругу в замкнутой системе, так что 99%, что дело в крышке радиатора (если конечно где-нибудь нет дыры в палец, и тосол не уходит ручьем. ), и не факт, что все три запасные крышки качественные, особенно если куплены в одном магазине.

Сообщение Aleksandr_89 » Вс янв 09, 2011 22:34

Наоборот. В таком варианте нагрузка приложена равномерно с двух сторон вала помпы.

Сообщение пианист » Вс янв 09, 2011 22:40

Сообщение Aleksandr_89 » Вс янв 09, 2011 22:46

Так вот и именно. 😀 Лишнее давление — лишние течи тосола.

Сообщение ПаЛыЧЪ » Вс янв 09, 2011 22:46

Сообщение Aleksandr_89 » Вс янв 09, 2011 22:52

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

На прогретом двигателе нет давления в системе охлаждения

В каких случаях крышку можно открыть в любой момент

Помимо закрытых систем, существуют открытые системы охлаждения, в которых расширительный бачок оснащен специальным клапаном, связанным с атмосферой. Когда антифриз достигает температуры 90-95°С и максимального давления 120 кПа, в крышке срабатывает клапан, который открывается и сбрасывает лишний воздух. При такой системе внутри резервуара поддерживается давление, близкое атмосферному (101 кПа), так что открыть его можно без особых последствий.

Итак, крышку расширительного бачка опасно открывать при работе закрытых систем охлаждения. Перепад давления вызовет закипание антифриза, который выплеснется наружу, повредит внутренности капота и ошпарит водителя. На открытых системах подобного не происходит, так как внутри бака устанавливается нормальное давление.

Этапы замены охлаждающей жидкости Шевроле Лачетти

Слив антифриза в данной модели производится с радиатора, а вот на блоке сливного отверстия нет. Остальная жидкость удаляется путем замещения или промывкой дистиллированной водой. Без промывки замена будет частичной, ведь в системе останется около 2-х литров старой жидкости.

Модель Лачетти очень популярна в мире, поэтому ее можно встретить и под другими названиями, под которыми она продается в разных странах. Поэтому инструкция по замене антифриза распространяется на следующие марки:

• Шевроле Лачетти (Chevrolet Lacetti);
• Шевроле Естат (Chevrolet Estate);
• Шевроле Нубира (Chevrolet Nubira);
• Шевроле Оптра (Chevrolet Optra);
• Дэу Джентра (Daewoo Gentra);
• Дэу Лачетти (Daewoo Lacetti);
• Равон Джентра (Ravon Gentra);
• Бьюик Эксель (Buick Excelle);
• Холден Вива (Holden Viva);
• Сузуки Форенза (Suzuki Forenza);
• Сузуки Рено (Suzuki Reno).

Самыми популярными двигателями являются 1.6 и 1.4 бензин, хотя объем 1.8 литра также встречается довольно часто. Кардинальных отличий в процессе замены ОЖ у них нет, существует лишь небольшая разница в объеме охлаждающей системы.

Слив охлаждающей жидкости

Замену антифриза на Шевроле Лачетти можно производить на любой ровной поверхности, наличие эстакады не обязательно. Поэтому, находим удобную площадку, даем двигателю остыть и переходим к дальнейшим действиям:

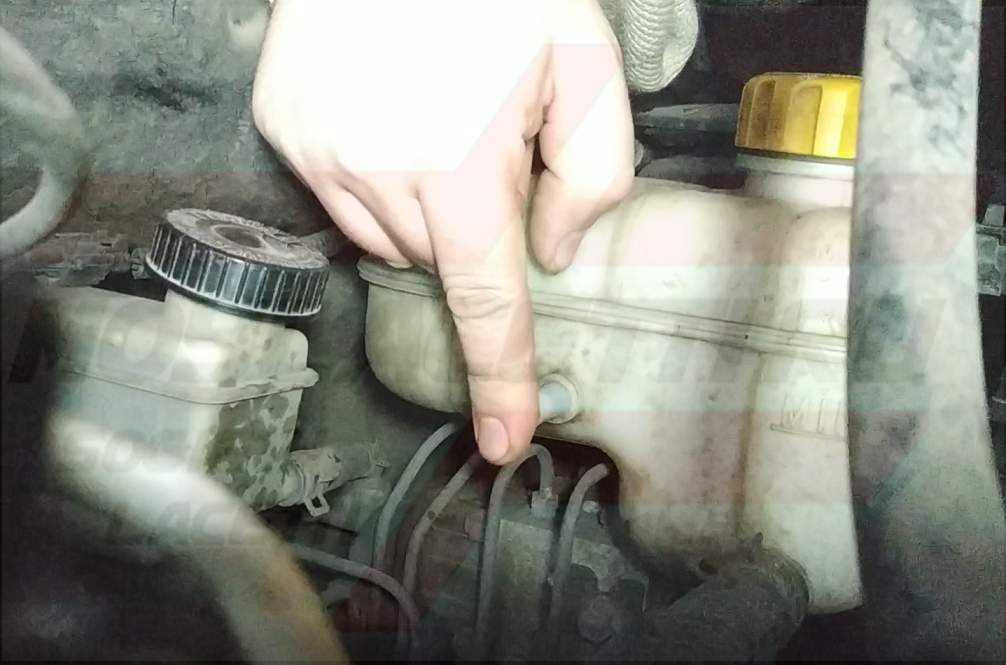

1. Открываем капот и откручиваем крышку расширительного бачка (Рис.1).

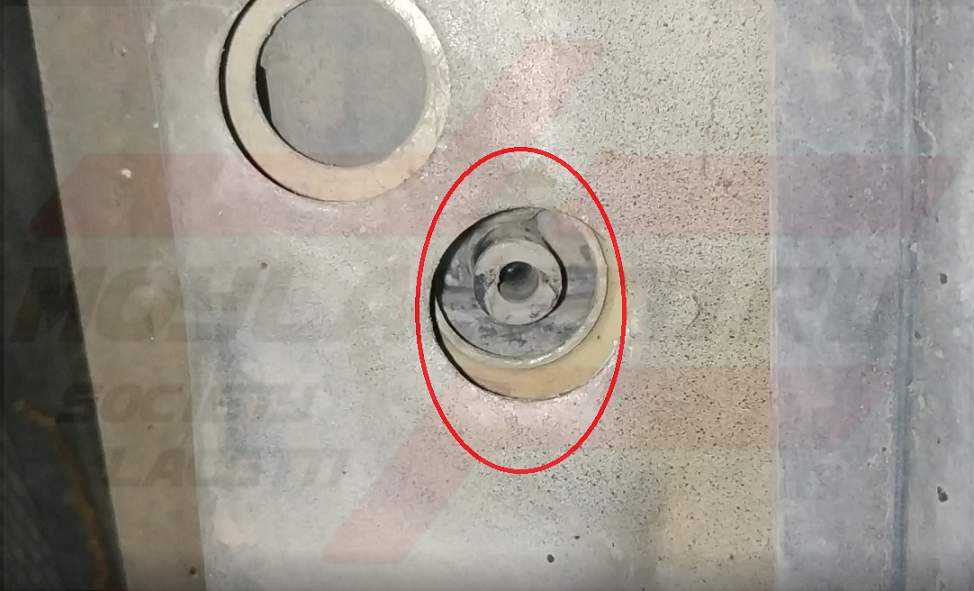

2. Нагибаемся и с левой стороны под бампером находим сливное отверстие (Рис.2). Надеваем на него шланг, а другой конец опускаем в заранее приготовленную емкость для слива.
3. Под капотом, на радиаторе, ближе к левой стороне, под вентилятором, находим сливную пробку (Рис.3). Откручиваем несколько витков с помощью большой крестовой отвертки, после чего начнет сливаться жидкость.
4. Следуя инструкции, для более полного слива необходимо снять шланг, идущий на дроссельный узел, для его обогрева (Рис.4).

Все, теперь осталось дождаться пока старый антифриз полностью не стечет. Действуя таким методом, удается слить около 5 литров. Но так как сливного отверстия на блоке двигателя нет, в системе охлаждения остается не слитыми порядка 2 литров жидкости.

Промывка системы охлаждения

Обычно при замене рекомендуется промывать систему дистиллированной водой. Это позволит полностью избавиться от старого антифриза, заместив его водой. А в качестве заливаемой жидкости после этой процедуры, желательно использовать концентрат.

Для промывки закрываем сливное отверстие, ставим шланг обогрева дросселя на место и начинаем заливать воду в расширительный бак. Заливаем до отметки MAX и ставим крышку бачка на место. Теперь нужно запустить мотор и дать ему поработать до полного прогрева, чтобы вода прошла по всей системе. После этого глушим двигатель, ждем его остывания и сливаем.

Проделываем данную операцию несколько раз, пока сливаемая вода не будет выходить практически прозрачной.

Часто при замене жидкости обнаруживается осадок на стенках и дне расширительного бачка, поэтому его необходимо снять для очистки. Для этого необходимо отсоединить подходящие к нему патрубки и открутить 2 болта.

Заливка без воздушных пробок

После промывки системы Шевроле Лачетти, можно переходить к заливу нового антифриза. Чтобы не образовалось воздушных пробок, шланг на дроссельный узел можно пока не ставить. Устанавливаем только расширительный бачок и проверяем сливное отверстие, чтобы оно было закрыто.

Начинаем наполнять систему, при этом прожимаем верхний шланг радиатора для выпуска воздуха. Заливаем новый антифриз до тех пор, пока он не пойдет со шланга, идущего на дроссель, после чего ставим шланг на место.

Далее наполняем до максимальной отметки на расширительном бачке и закручиваем на нем крышку. Заводим машину, прогреваем с перегазовками для более быстрого прогрева, а также более быстрой циркуляции жидкости.

После проделанных этапов замена завершена, нужно только проконтролировать уровень антифриза после остывания двигателя, а при необходимости долить. Также рекомендуется сделать контрольную проверку после 100 километров пробега.

Последствия закипания

Что будет, если двигатель авто закипел? Последствия перегрева мотора могут быть самыми печальными для автомобиля.

Есть несколько степеней перегрева двигателя, которые возникают в результате кипения жидкости:

• слабый перегрев мотора;
• средний перегрев мотора;
• сильный перегрев мотора.

Слабый перегрев. Если перегрев мотора в результате того, что закипел антифриз, не превышает 10 минут, то владельцу авто, можно сказать, очень повезло. Это может возникнуть в случае выхода из строя вентилятора или термостата. Если вы вовремя заметили перегрев мотора (по датчику температуры на панели приборов), то машину следует заглушить как можно быстрее. В этой ситуации будет хуже всего, если поршни двигателя начнут плавиться.

Но это не страшно, особенно для владельцев новых авто. Как правило, в новых машинах последствия такого перегрева будут незаметны. Начинать паниковать и везти автомобиль на ремонт необходимо в том случае, если вы четко видите, как из-под капота начинает появляться дым.

Кипение хладагента в расширительном бачке

Средний перегрев происходит, если время кипения жидкости превысило 20 минут. В этом случае водитель может столкнуться с последствиями:

• могут искривиться головки блока цилиндров;
• на головке блока цилиндров могут появиться трещины;
• расплавятся или прогорят прокладки блока цилиндров;
• разрушение межкольцевых перегородок на поршнях мотора;
• через сальники начнет проходить моторное масло.

Две стадии перегрева, описанные выше, зачастую возникают в результате некачественного или невнимательного техобслуживания транспорта. Но сильный перегрев двигателя от закипания антифриза может стать настоящим «сердечным ударом» для вашего авто.

Если кипит «Тосол» и двигатель сильно перегрелся, то последствия, как правило, охватывают все детали мотора. Но и это не самый печальный исход событий. Хуже всего может быть в том случае, если мотор взорвался в результате перегрева. Но такое происходит редко, поскольку зачастую система авто позволяет водителю избежать такой развязки — компоненты мотора разрушаются с разной скоростью, в результате чего он просто глохнет. Так называемая «волна разрушения» распространяется на весь мотор и другие компоненты, окружающие его:

• начинают плавиться и сгорать поршни;
• расплавленный металл от поршней капает на стенки цилиндров, в результате чего затрудняется движение поршня. Соответственно, поршень быстро выходит из строя и приходит в непригодность;
• в том случае, если автомобиль не заглох от поломки поршней, могут начаться проблемы с моторной жидкостью;
• перегретая моторная жидкость сразу же теряет свои смазывающие свойства, в результате чего постепенно начинают выходить из строя все трущиеся детали;
• после этого к коленчатому валу начинают прилипать расплавившиеся элементы, что также затрудняет его работу;
• когда клапанные гнезда вылетают, коленчатый вал просто ломается на несколько частей под воздействием поршня;
• после этого поршень может пробить одну из стенок блока цилиндров, а это, в свою очередь, приводит к полному выходу двигателя из строя.

Правильные действия водителя

В ситуациях, когда двигатель перегревается, но радиатор остаётся холодным, важно предпринять правильные меры, чтобы не допустить ухудшения ситуации, а также постараться предотвратить какие-то серьёзные неисправности и дорогостоящие поломки. Порой бывает так, что водитель паникует раньше времени

Обычно это происходит у автомобилистов, которые только недавно сели за руль, либо же поменяли машину, не успев ещё привыкнуть к особенностям её поведения и к режимам работы самого двигателя

Порой бывает так, что водитель паникует раньше времени. Обычно это происходит у автомобилистов, которые только недавно сели за руль, либо же поменяли машину, не успев ещё привыкнуть к особенностям её поведения и к режимам работы самого двигателя.

Здесь речь идёт о кратковременных перегревах, что можно в определённой степени считать нормой для многих моторов. Кратковременный перегрев обычно происходит при длительном простое в пробке. Тогда стрелка температурного датчика, выведенная на приборную панель, поднимается до критической красной зоны. Но стоит машине тронуться, когда появляется обдув за счёт встречных потоков воздуха, а также активируется работа вентилятора охлаждения, температура возвращается в норму. То есть для начала постарайтесь понаблюдать и последить за тем, будет ли температура падать после скачка вверх, до красной зоны.

Но не стоит ждать и наблюдать, когда машина находилась в движении, то есть обдув встречным воздухом был, либо работал вентилятор. В подобных ситуациях специалисты дают несколько полезных рекомендаций:

• Если автомобиль двигался во вполне нормальных условиях, не провоцирующих кратковременный перегрев, но температура всё равно начинает увеличиваться и достигает критической отметки, не глушите сразу мотор;
• Также не стоит пытаться охладить силовой агрегат, поливая его снаружи холодной водой, либо путём добавления в расширительный бачок с жидкостью охлаждения холодной воды;
• Если проигнорировать эти рекомендации, залить мотор водой или добавить её в бачок, наверняка придётся ремонтировать двигатель. Причём зачастую такой ремонт сопровождается обязательной заменой блока цилиндров и головки блока;
• Если вы хотите остудить двигатель, опустить температуру мотора при холодном радиаторе до нормальных отметок, лучше съедьте с дороги, остановитесь и включите в машине печку. Не имеет значения, что сейчас весна или лето, в салоне достаточно тепло и без работающего обогрева;
• Включение печки позволит отвести лишнее тепло от двигателя, передав его в салон вашего автомобиля;
• Параллельно нельзя выключать сам двигатель. Просто переведите коробку в нейтральное положение, и оставьте мотор работать в режиме холостых оборотов;
• Подождите несколько минут, предварительно выполнив все описанные действия;
• Параллельно контролируйте, нет ли нигде признаков утечки жидкости охлаждения. Для этого придётся выйти из машины, заглянуть под машину и в подкапотное пространство;
• Если течи отсутствуют, то при этом проведённые манипуляции с печкой и холостыми оборотами силового агрегата не позволили опустить температуру ниже критической отметки, глушите мотор.

Далее уже потребуется вызывать эвакуатор или проситься к кому-нибудь на буксир, чтобы добраться до гаража или ближайшего сервисного центра. Там уже будете выяснить причины, искать виновного и проводить соответствующие ремонтно-восстановительные работы.

Но есть ситуации, когда двигатель нужно глушить сразу, как только температура двигателя достигла своего пикового значения. Это случаи, когда в процессе езды вы увидели внезапно валящий пар из-под подкапотного пространства, и параллельно наблюдаются следы утечки жидкости охлаждения. Если вы столкнулись с подобными обстоятельствами, остановитесь и заглушите двигатель. Тут нет никакой необходимости ждать, пока после включения печки температура начнёт падать. Иначе вы рискуете окончательно угробить мотор.

Двигатель нуждается в грамотной эксплуатации. Это основа его сохранности, эффективной, безопасной и продолжительной работы. Также параллельно всегда старайтесь следить за состоянием системы охлаждения. Любые следы утечки охлаждающей жидкости, малый уровень ОЖ в расширительном бачке, чрезмерный рост температуры при нормальных условиях эксплуатации должны стать поводом проверить состояния всей системы.

Столкнувшись с ситуацией, когда силовая установка на вашем автомобиле заметно перегревается, примите соответствующие меры, найдите причину повышения температуры и устраните её. Если с самостоятельной диагностикой возникают сложности, лучше сразу обратиться за помощью к квалифицированным специалистам.

Принципы построения систем охлаждения

Снижение эффективности работы системы охлаждения приводит к увеличению температуры поршней, уменьшению зазоров между поршнем и цилиндром. Тепловые зазоры уменьшаются до нуля. Поршень задевает за стенки цилиндра, образуются задиры, перегретое масло теряет смазочные свойства и масляная плёнка разрывается. Такой режим работы может привести к заклиниванию двигателя. Перегрев сопровождается неравномерным расширением головки блока, болтов крепления, блока двигателя и пр. В дальнейшем разрушение двигателя неизбежно: трещины в головке блока, деформация плоскостей стыка головки и самого блока цилиндров, образуются трещины сёдел клапанов и т.п. — неприятно даже перечислял, всё это, поэтому лучше до этого не доводить!

Система охлаждения двигателя и масла призвана не допустить подобного развития событий, но для того, чтобы система справилась с поставленными задачами, необходимо использовать качественную охлаждающую жидкость (ОЖ). Низкозамерзающие ОЖ называют антифризами — от английского слова «antifreeze». Ранее ОЖ приготовляли на основе водных растворов одноатомных спиртов, гликолей, глицерина и неорганических солей.

В настоящее время предпочтение отдано моноэтиленгликолю — бесцветной сиропообразной жидкости с плотностью примерно 1,112 гсм2 и температурой кипения 198 гр. Задача ОЖ не только охлаждать двигатель, но и не кипеть во всём диапазоне температур работы двигателя и его компонентов, иметь высокую теплоёмкость и теплопроводность, не пениться, не оказывать вредного воздействия на патрубки и уплотнения, обладать смазывающими и антикоррозийными свойствами.

В 70 х годах выпускался антифриз на основе водного раствора моноэтиленгликоля с температурой начала кристаллизации — 40 гр. Он не требовал разбавление водой при добавлении в систему охлаждения. Этот препарат получил название ТОСОЛ — по названию лаборатории «Технология Органического Синтеза». Т.к. название не запатентовано, то ТОСОЛом называют готовый к применению продукт, а «антифризом» — концентрированный раствор (хотя ТОСОЛ тоже антифриз).

Готовые антифризы окрашивают для безопасности и выбирают броские цвета: синий, зелёный, красный. В процессе эксплуатации антифриз теряет полезные свойства — снижаются антикоррозийные свойства, возрастает склонность к пенообразованию. Срок службы отечественных ОЖ от 2 до 5 лет, импортных 5-7 лет.

На рисунке, приведённом ниже, изображена схема системы охлаждения автомобиля. Ничего особенного или сложного в системе охлаждения нет и тем не менее…

При пуске двигателя начинает вращаться помпа (водяной насос). Привод помпы может иметь свой шкивок, приводимый во вращение ремнем вспомогательного оборудования или приводиться вращением ремня ГРМ. В системе охлаждения находится крыльчатка, которая вращаясь, приводит в движение охлаждающую жидкость. Для быстрого прогрева двигателя система «закорочена», т.е. термостат закрыт и не пропускает жидкость в радиатор охлаждения. По мере роста температуры охлаждающей жидкости открывается термостат, переводя систему в другое состояние, когда охлаждающая жидкость проходит по длинному пути — через радиатор системы охлаждения (короткий путь перекрыт термостатом). Термостаты имеют различные характеристики открытия. Обычно на кромке нанесена температура открытия. Наверное не стоит объяснять устройство радиатора. В нижней части радиатора установлен датчик включения вентилятора. Если температура охлаждающей жидкости достигнет определённой величины — датчик замкнётся, а т.к. электрически он соединён на разрыв цепи питания электровентилятора, то при замыкании — должен включиться вентилятор системы охлаждения. По мере остывания охлаждающей жидкости — вентилятор выключается, а термостат перекрывает длинный путь на короткий. Всё просто, но не очень…

Такая схема является основой, но жизнь не стоит на месте и различные производители усовершенствуют системы охлаждения. На некоторых автомобилях Вы не найдёте датчика включения вентилятора системы охлаждения, т.к. вентилятор включается от ЭБУ двигателем в зависимости от показаний датчика температуры охлаждающей жидкости

Стоит обратить внимание на ситуацию, при которой при вклинении зажигания — сразу включается вентилятор системы охлаждения. Или неисправен датчик температуры, или повреждены его цепи, или неисправен сам ЭБУ двигателем — он «не видит» температуру двигателя и на всякий случай включает сразу вентилятор

На некоторых ам на пути к отопителю установлены специальные электроклапана, разрешающие или перекрывающие путь охлаждающей жидкости (БМВ, МЕРСЕДЕС). Такие клапана иногда «помогают» системе охлаждения выйти из строя.

Как часто нужно менять антифриз?

Существует ряд рекомендаций, касательно вопроса о смене хладагента. Охлаждающую жидкость следует менять через каждые два года или через 30-40 тысяч километров, которые проехала машина.

Время замены антифриза определяется исходя из следующих характеристик:

• состояние и пробег автомобиля;
• изготовитель;
• марка и качество используемого средства для охлаждения;
• хладагент, которым пользовались раньше.

Жидкости с силикатными добавками меняются раз в 2-3 года. Технические качества антифриза гибридного типа пропадают в течение пяти лет, а карбоксилатного вида — сохраняются на срок 5 лет и более, при этом замена не требуется.

На данный момент рынок также может предложить водителям хладагенты на основе карбоксилата, которые «работают» при пробеге в 100 тысяч километров и более. Но таких продуктов пока что еще мало.

Признаки необходимости замены

Смесь может утрачивать свои качества раньше указанного срока. Тогда ее нужно сменить.

По этой причине не забывайте регулярно мониторить состояние жидкости. Существует набор признаков, по которым вы легко определите нужно ли заменить антифриз:

1. Проверочная полоса для тестирования. Наименее трудозатратный и наиболее удобный способ. Полоса продается в тех же магазинах, где и хладагент. При окунании индикатора в смесь он меняет свой цвет. К нему прилагается специальная шкала. По ней вы сможете определить, нужно ли менять тосол.
2. Консистенция жидкости для охлаждения. Плотность нормального раствора равняется 1,078 гсм3, учитывая температуру не выше 20 градусов по Цельсию. У хладагента, бывшего в работе, плотность совсем другая.
3. Появление новообразований в нежидкой форме. Показатели отработанности антифриза – наличие всевозможных твердых осадков, пены, осколков накипи. Иногда на внутренних стенках расширительного бачка появляется масса кашеобразной консистенции. При установлении наличия вышеуказанных признаков, обязательно замените хладагент.
4. Цвет. Яркая окраска тосола в течение работы начинает угасать, становясь блеклой, неоднородной и мутной. Стоит перестать пользоваться жидкостью, если она приобрела красноватый или рыжеватый оттенок, так как в растворе присутствует растворенная коррозия.

Замена вышедшего из строя узла

Крышка системы охлаждения может прослужить больше, чем двигатель автомобиля, а можно купить новую, которая будет бракованной. Угадать тут сложно. Но в любом случае не стоит пытаться её ремонтировать. Стоит она для большинства моделей копейки и является неремонтопригодной. В случае неисправности её просто меняют на новую.

При этом настоятельно не рекомендуется укорачивать пружинки, изменяя момент срабатывания крышки. Ведь многие автомобилисты этим занимаются, что в большинстве случаев не приводит ни к чему хорошему. Конечно, если вы тюнинговали систему охлаждения и двигатель, то вполне возможно, что нужно добиться большего давления в системе или, наоборот, меньшего. В остальных же случаях стоит покупать только оригинал или достойный аналог с такими же параметрами. Помните о том, что большое давление в системе охлаждения двигателя может привести к локальному перегреву ДВС и выходу из строя тех или иных узлов.

Причины пузырей воздуха

К основным возможным причинам возникновения бурления в расширительном бачке автомобиля специалисты относятся такие проблемы, как:

1. Недостаточный уровень объема антифриза. Если его объем недостаточный, осуществляется значительный перегрев. Он приводит к закипанию жидкости, что характеризуется в свою очередь возникновением пузырьков воздуха в системе охлаждения. Причина недостаточного уровня антифриза может заключаться либо в длительном его использовании без замены, либо же в недоливе.
2. Неисправность термостата. Именно этот прибор отвечает за регуляцию температурных показателей антифриза. Если ОЖ чрезмерно нагревается, открывается клапан, выпускающий жидкость из малого круга охладительной системы в большой. Здесь же она проходит сквозь радиатор, что существенно снижает ее температуру. Если термостат заклинило в зарытом положении, то весь объем антифриз двигается по малому кругу системы охлаждения, сильно при этом нагреваясь. Вследствие этого появляется воздух с пузырьками в расширительном бачке.
3. Прорыв выхлопных газов в систему охлаждения. Это происходит преимущественно вследствие двух основных причин. К ним относит прогорание прокладки ГБЦ или возникновение трещины в головке. Такие проблемы возникают из-за механических или химических повреждений. К тому же определенную роль в этом плане может сыграть чрезмерное термическое влияние на данные детали.
4. Некачественный антифриз. Как правило, это касается довольно дешевых материалов. Их цена зачастую обусловлена наличием в составе веществ, способных загрязнять систему охлаждения и водяную помпу. Вследствие этого и закипает антифриз, так как водяной насос теряет свою производительность. К тому же последний в таких условиях быстро ржавеет.
5. Поломка вентилятора. Он запускаются после того, как температура антифриза в охладительной системе достигает 90 градусов по Цельсию. Если устройство не работает, может возникнуть перегрев, приводящий к бурлению жидкости.
6. Воздушная пробка. Они возникают либо вследствие замены антифриза, либо при осуществлении подсоса.

Диагностика неисправности

Для того чтобы устранить кипение антифриза или тосола в расширительном бачке транспортного средства, первоначально необходимо осуществить диагностику возникшей проблемы.

Для этого нужно выполнить следующий перечень действий:

1. Сначала следует проверить уровень объема антифриза или тосола в охладительной системе.
2. Дальше необходимо удостовериться в корректной работе термостата. Для этого нужно заглушить мотор, открыть капот, проверить температуру патрубков между собой. Если она существенно отличается, значит проблема именно в поломке термостата.
3. Нужно осмотреть целостность прокладки и головок блока цилиндров.
4. Если решение проблемы не найдено, стоит проверить исправность водяной помпы и вентилятора. Если они неисправны, двигатель внутреннего сгорания транспортного средства работает сравнительно тихо.
5. Также нужно осуществить диагностику герметичности всех элементов системы охлаждения. Они могут быть каким-либо образом повреждены.

В конце при отсутствии явной причины повышения температуры антифриза нужно его слить, очистить систему и наполнить новой качественной охладительной жидкостью

При этом необходимо выполнять работу максимально осторожно, чтобы не появились воздушные пробки

Способы устранения

Решение проблемы с появлением газов в расширительном бачке автомобиля напрямую зависит от того, что стало ее причиной:

1. В случае недостаточности антифриза в системе охлаждения транспортного средства, его необходимо долить. Для этого нужно использовать именно тот материал, который уже присутствует машине. Если его нет, старую жидкость нужно слить, заполнив весь объем системы новым охладителем.
2. Если возникла поломка термостата, независимо от того, с чем она связана, необходимо полностью менять это устройство. Осуществить ремонт его какой-либо детали невозможно.
3. Если в трубопроводе системы охлаждения произошло засорение, необходимо в обязательном порядке осуществить его промывку или же полную замену. Провести данную работу возможно на станции технического обслуживания.
4. Если в системе охлаждения постоянно возникают воздушные пробки, необходимо заехать автомобилем на возвышенность таким образом, чтобы его передняя часть оказалась выше задней. После этого следует открутить пробки с радиатора и расширительного бачка и завести двигатель внутреннего сгорания. Дайте машине поработать 10-20 минут с прогазовкой и доливкой ОЖ. Как пузырьки исчезнут, значит система очистилась от воздуха.
5. Если повреждена прокладка ГБЦ или головка, нужно поменять эти элементы на новые, не имеющие каких-либо недостатков.

Серьезные последствия

Мы уже рассмотрели, что в системе охлаждения двигателя создается давление. Это вполне нормально. Другое дело, что очень часто имеется неисправность, которую крайне сложно определить. К примеру, антифриз уходит, а видимой течи нет. В этом случае вполне возможно попадание ОЖ в картер двигателя. Рекомендуется регулярно проверять уровень масла. Если ОЖ действительно уходит в мотор, то уровень будет повышаться. Скорее всего, это говорит о пробитой прокладке головки блока цилиндров, поменять которую равносильно переборке силового агрегата.

Любая деталь имеет свой определенный ресурс, при достижении которого нет никакой гарантии того, что она в дальнейшем будет исправно работать. Нередки случаи, когда даже новая крышка расширительного бачка оказывается нерабочей. И речь сейчас идет не о китайской запчасти, а об оригинальной. К сожалению, от этого никуда не деться.

Как проверить крышку и выявить проблемы?

Перед тем, как проверить крышку расширительного бачка, ее сначала надо осмотреть, чтобы убедиться, что она цела, и у нее отсутствуют механические повреждения в виде царапин, трещин и сильного износа, а также нет ржавчины, грязи, накипи и иных изъянов. Затем следует проверить работоспособность ее клапанов. Несколько простых способов диагностики, позволяющих лишь примерно определить их исправность, приведено ниже.

Для предохранительного клапана. При работающем, прогретом двигателе окручиваем крышку. Должен раздаться шипящий звук выходящего из бачка сжатого воздуха. Значит, клапан держит давление. Но какое именно – не всякий профессионал определит.

Откручивание крышки бачка

• Если патрубки СОД перед первым запуском мотора утром выглядят деформированными (сдавленными, плоскими) – клапан точно неисправен.
• Выкручиваем и снимаем крышку. Затем сильно сдавливаем один из патрубков СОД и, удерживая его так, ставим и закручиваем пробку обратно. Отпускаем патрубок. Если он начал принимать свою первоначальную форму – скорее всего, клапан исправен.

Более надежный способ проверить работу клапанов – использовать для этого насос с манометром. Также потребуется любой пустой расширительный бачок. К одному из его штуцеров подсоединяем, а затем фиксируем хомутом шланг насоса, у которого перед этим сняли наконечник под ниппель. Остальные выводы из бачка глушим какими-нибудь пробками. Затем закрываем бачок проверяемой крышкой.

Насос с манометром

Можно проверить и на бачке, установленном на своей машине, не сливая при этом ОЖ. Для этого, например, на ВАЗ 2109 отсоединяем от расширительной емкости патрубок, подходящий сверху и отводящий пар из СОД. Вместо него устанавливаем шланг насоса. В отсоединенный патрубок, чтобы его заглушить, вставляем что-нибудь круглого сечения и подходящего диаметра, например, сверло. Затем на этот шланг одеваем хомут и затягиваем его.

Включаем насос и, наблюдая за стрелкой его манометра, фиксируем момент появления щелчка, а следом – шипящего звука, выходящего из бачка через пробку воздуха. Если это произошло на отметке 1,1–1,5 кгс/см2, а дальнейшее накачивание приводит только к усилению шипения, но давление не повышается, значит, вакуумный клапан не травит, а предохранительный работает, как положено.

Мнение эксперта
Руслан Константинов
Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Чтобы избежать проблем, связанных с крышкой расширительного бачка, рекомендуется проводить замену этого простейшего устройства раз в несколько лет. Не лишним будет и периодически контролировать уровень охлаждающей жидкости в бачке. При систематическом понижении уровня антифриза (утечки) возникают перегрузки системы охлаждения, что негативно отражается на работоспособности клапанных механизмов крышки и других элементов СОД.
Каждый автолюбитель должен знать о том, что такая маленькая неприметная деталь выполняет важные для работы ДВС функции. Игнорирование первых симптомов неисправности может привести к серьезным последствиям, перегрев двигателя лишь начало проблем, которые выльются в капитальный ремонт. Поэтому лучше уж купить крышечку и заменить в целях профилактики, чем заниматься ремонтом СОД.

Опасность бурления тосола

Если кипит антифриз в расширительном бачке, некоторые водители не беспокоятся на этот счет. Ведь специалисты считают такой процесс вполне нормальным, особенно если силовой агрегат прогрет до температуры 90−95 градусов Цельсия.

Но если тосол кипит, то его потери, а также подтеки и другие признаки должны отсутствовать. Когда техническая жидкость циркулирует по большому кругу, то некоторая ее часть сбрасывается в предназначенную для этого ёмкость. Автомобилисты-новички в такой ситуации могут посчитать, что антифриз закипел. Но на самом деле произошло совершенно иное: были сброшены излишки жидкости.

Но не каждое бурление тосола можно назвать безопасным для «здоровья» мотора. Если это происходит, когда силовой агрегат находится в холодном состоянии, и при этом появляются побочные симптомы, то это серьезный повод, чтобы проверить, в каком состоянии находится система. Основными признаками, которые красноречиво говорят о наличии неисправности, являются:

Через 2−5 минут после остановки мотора кипит вода в расширительном бачке. Основной причиной является неисправный клапан, встроенный в крышку радиатора. После прекращения циркуляции тосола жидкость, скопившаяся в головке цилиндров, нагревается довольно быстро и увеличивается в объеме. Это происходит по той причине, что клапан радиатора находится в открытом состоянии. Поэтому тосол устремляется в бачок, двигаясь по верхнему сбросному патрубку. Бурление или обнаружение подтеков на корпусе рабочей емкости может говорить о том, что клапан пробки просто застрял. В таком случае через самое слабое место в емкости (пластиковую резьбу клапана) пары и воздух могут прорываться наружу. Это может привести к взрыву сосуда.

Неисправности с крышкой бачка и встроенными клапанами — несерьезные неполадки. Но все же нельзя относиться легкомысленно к таким проблемам. Иначе из системы начнет быстро уходить антифриз. Также они могут спровоцировать и перегрев силового агрегата. Если это произошло, то вентилятор во время движения будет включаться очень часто.

Замена охлаждающей жидкости

Примечание! Замену охлаждающей жидкости автомобиля выполняйте при температуре двигателя не больше + 40 °с, чтобы избежать ожогов.

Открываем пробку расширительного бачка, для сброса давления в системе и снова её закрываем!

Берем ёмкость для слива отработанной жидкости, резиновую трубку, отвёртку и направляемся под машину.

Откручиваем пять болтов защиты двигателя и снимаем защиту.

С нижнего торца радиатора чуть правее от центра (если смотреть по ходу движения) находим сливной штуцер и одеваем на него трубку. Можно и не одевать, но так меньше жидкости разольётся. Второй конец трубки направляем в ёмкость для слива жидкости.

Более удобно использовать прозрачный силиконовый шланг

Шлицевой отверткой отвинчиваем на несколько оборотов сливную пробку радиатора системы охлаждения. Только не на много, а то под напором жидкости она может вылететь!

Теперь снова открываем заливную крышку бачка. После этого должна более быстро начать вытекать отработанная жидкость из сливного штуцера. Вытекать будет довольно долго, поэтому можно пока пропылесосить салон и вымыть коврики

Ждём пока жидкость начнет течь менее интенсивно.

Закручиваем крышку расширительного бачка и отключаем от бачка шланг, идущий к дроссельному узлу. Штуцер на бачке закрываем пальцем, а в шланг дуем ртом

Так жидкость выйдет быстрее и большего объема (т.е. меньше останется в системе)

Когда будет выходить уже один воздух, тогда можно сказать, что отработанный антифриз мы слили.

Закручиваем сливной штуцер радиатора на место и подключаем обратно шланг к расширительному бачку, который мы снимали.

Если на Вашем авто уровень ОЖ был на минимуме, тогда должно стечь около 6 литров

Если бачок был на отметке MAX, тогда жидкости сольется, естественно, больше.

Главное, чтобы в систему залилось столько же, сколько и слилось. Если влезет меньше, тогда где-то пробка или иные проблемы в виде засоров.

Заливаем в бачок дистиллированную воду

Заводим и прогреваем двигатель до рабочей температуры.

В течение 1 минуты держим обороты двигателя около 3000 об/мин.

Поворачиваем регулятор отопителя салоне в красную зону (максимальный обогрев). Включаем вентилятор отопителя и проверяем, что идет горячий воздух. Значит по радиатору отопителя жидкость нормально циркулирует.

Примечание. В современных автомобилях нет крана на радиатор отопителя. Температура регулируется исключительно заслонками воздушных потоков. А в радиаторе жидкость циркулирует постоянно. Поэтому включать максимальный нагрев необходимо исключительно только для того, чтобы убедиться, что в радиаторе отопителя нет пробок и он не забит. А не для того, чтобы «пустить антифриз в печку».

Каким должно быть давление в системе охлаждения, как оно создаётся и что делать при отклонениях от нормы

Бывает даже и так, что нет давления в системе охлаждения, из-за чего также могут возникнуть определённые неприятности.

У такой ситуации есть свои вероятные причины. Они заключаются в нарушении герметичности системы. Тут потребуется специальное оборудование, позволяющее найти проблемный участок. Хотя иногда в гаражных условиях применяются обычные народные методы. Путём визуального поиска места пробоя порой удаётся отыскать участок, где произошла разгерметизация.

Сначала проверяется состояние воздушного клапана. Если он зависнет в открытом положении, то давление в системе не будет повышаться. Отсюда и закипание мотора, его перегрев.

Если клапан работает нормально, тогда в системе есть утечка. Её нужно искать и устранять. Порой антифриз выходит через повреждённые патрубки и шланги. Также причиной могут стать изношенный радиатор охлаждения или радиатор печки. Самым неприятным считается момент, когда антифриз уход в двигатель. Виной тому становится пробитая прокладка ГБЦ.

Проверить систему на утечку можно и в гаражных условиях. Для этого нужно снять верхний патрубок от расширительного бачка, и на его место подключить шланг с насосом и манометром. Насос можно заменить на компрессор. Далее начинайте нагнетать давление и следите за тем, откуда будет вытекать антифриз.

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Для отвода избыточного тепла в современных ДВС используется комбинированная система охлаждения, которая состоит из воздушной и жидкостной систем. В жидкостной системе реализована циркуляция специальной охлаждающей жидкости (тосол, антифриз) по каналам в блоке и ГБЦ.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы

Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе

Так вот, охлаждающая жидкость в системе нагревается. От нагрева происходит расширение, уровень жидкости в системе поднимается. С учетом того, что жидкостная система является закрытой, не трудно догадаться, что с нагревом ДВС и самой жидкости антифриз/тосол сильно расширяется и увеличивается в объеме (до 20%). В результате образуется давление внутри.

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

Идем далее. На разных двигателях рабочее давление внутри системы охлаждения может отличаться от 1.2 до 2.0 атм. или даже больше (другими словами, от 1.2 до 2.0 Бар). Данный показатель зависит от конструктивных особенностей ДВС, свойств самой ОЖ, температуры термостатирования и т.д. При этом давление создает сама жидкость при нагреве в замкнутом контуре.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка

Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора

Простыми словами, если система герметична, клапан контролирует давление внутри системы, не допуская образования избыточного давления, что и препятствует разрыву патрубков, радиатора или самого расширительного бачка и т.п.

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке расширительного бачка открывается, через него происходит забор наружного воздуха.

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Для отвода избыточного тепла в современных

используется комбинированная система охлаждения, которая состоит из воздушной и жидкостной систем. В жидкостной системе реализована циркуляция специальной охлаждающей жидкости (

) по каналам в блоке и

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы

Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе

Так вот, охлаждающая жидкость в системе нагревается. От нагрева происходит расширение, уровень жидкости в системе поднимается. С учетом того, что жидкостная система является закрытой, не трудно догадаться, что с нагревом ДВС и самой жидкости антифриз/тосол сильно расширяется и увеличивается в объеме (до 20%). В результате образуется давление внутри.

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

Идем далее. На разных двигателях рабочее давление внутри системы охлаждения может отличаться от 1.2 до 2.0 атм. или даже больше (другими словами, от 1.2 до 2.0 Бар). Данный показатель зависит от конструктивных особенностей ДВС, свойств самой ОЖ, температуры термостатирования и т.д. При этом давление создает сама жидкость при нагреве в замкнутом контуре.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка

Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора

Простыми словами, если система герметична, клапан контролирует давление внутри системы, не допуская образования избыточного давления, что и препятствует разрыву патрубков, радиатора или самого расширительного бачка и т.п.

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке расширительного бачка открывается, через него происходит забор наружного воздуха.

Охлаждающая жидкость

В качестве ОЖ для ВАЗ 2107 производитель рекомендует использовать исключительно тосол. Для непосвящённого автолюбителя тосол и антифриз — это одно и то же. Антифризом обычно называют все без исключения охлаждающие жидкости, вне зависимости от того, где и когда они выпущены. Тосол же — это разновидность антифриза, выпускаемого в СССР. Название является аббревиатурой от «технология органического синтеза отдельной лаборатории». В состав всех без исключения охлаждающих жидкостей входит этиленгликоль и вода. Различия состоят лишь в типе и количестве добавляемых антикоррозийных, антикавитационных и антипенных присадок. Поэтому для ВАЗ 2107 название ОЖ не имеет большого значения.

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Для отвода избыточного тепла в современных ДВС используется комбинированная система охлаждения, которая состоит из воздушной и жидкостной систем. В жидкостной системе реализована циркуляция специальной охлаждающей жидкости (тосол, антифриз) по каналам в блоке и ГБЦ.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы

Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе

Так вот, охлаждающая жидкость в системе нагревается. От нагрева происходит расширение, уровень жидкости в системе поднимается. С учетом того, что жидкостная система является закрытой, не трудно догадаться, что с нагревом ДВС и самой жидкости антифриз/тосол сильно расширяется и увеличивается в объеме (до 20%). В результате образуется давление внутри.

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

Схема системы охлаждения УАЗ Буханка

Проверка датчика температуры охлаждающей жидкости

Идем далее. На разных двигателях рабочее давление внутри системы охлаждения может отличаться от 1.2 до 2.0 атм. или даже больше (другими словами, от 1.2 до 2.0 Бар). Данный показатель зависит от конструктивных особенностей ДВС, свойств самой ОЖ, температуры термостатирования и т.д. При этом давление создает сама жидкость при нагреве в замкнутом контуре.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка

Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора

Простыми словами, если система герметична, клапан контролирует давление внутри системы, не допуская образования избыточного давления, что и препятствует разрыву патрубков, радиатора или самого расширительного бачка и т.п.

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке расширительного бачка открывается, через него происходит забор наружного воздуха.

Какие виды давления бывают

Давление в 2 контурном (двухконтурном) котле подразделяется на следующие виды:

• статическое, образующееся под действием гравитации, при увеличении высоты на каждый метр становится выше на 0,1 Бар ;
• динамическое, создается работой насоса (чем больше мощность насоса, тем выше динамическое давление) или при увеличении температуры;
• рабочее, получается путем сложения двух видов давления — статического и динамического;
• избыточное, то, которое фиксирует манометр, это разница атмосферного и измеряемого;
• номинальное, установленное в соответствии с физическими параметрами материалов, из которых изготовлены блоки газового котла, при работе в этом диапазоне гарантируется тот срок службы, которую заявил производитель;
• максимальное, предельно допустимое, гарантирующее исключение аварийных ситуаций и неисправностей;
• опрессовочное, этим давлением происходит тестирование деталей агрегата на производстве, оно может превышать рабочее в 1,5 раза.

Почему в настенном приборе падает давление? Для начала разберемся, какие виды бывают и как они влияют на работу техники.

• Статическое. Чем больше высота, тем выше показатели. С каждым метром идет повышение на 0,1 бар.
• Динамическое. Принудительная работа насоса создает номинальный напор в закрытой системе.
• Рабочее. Включает два вышеуказанных варианта.
• Избыточное. Определяется манометром как разница между атмосферным и зафиксированным.
• Номинальное. То, которое указал производитель в документации к конкретной модели.
• Максимальное. Тот максимум, который допускается во избежание поломок и аварий.
• Опрессовочное. Используется на производстве при проверке техники.

В контуре отопления показатели измеряются атмосферами

Они могут быть различаться; важно, чтобы значение не превышало допустимые максимальный и минимальный пороги. Низкое значение возможно только при закачке теплоносителя в контур. В остальных случаях оно не должно отклоняться от нормы

В остальных случаях оно не должно отклоняться от нормы.

• Динамическое давление – это давление в теплоносителе, которое проходит по трубопроводу и другим элементам системы отопления;
• Статическое давление – это давление теплоносителя на отопительную систему. Причем теплоноситель находится в состоянии покоя;
• Максимальное давление. При таком рабочем давлении прибор может работать. Если же стрелка поднимается выше указанного уровня, оборудование прекращает свою работу.

Для каждого прибора устанавливается свое значение минимального и максимального давления. Минимальное давление может быть только при начале работы газового котла. По мере нагревания теплоносителя давление должно равняться нормальному рабочему. Если такое значение занижено или превышено, следует рассмотреть причины неправильного давления отопительного прибора.

Высокое давление в отопительной системе обеспечивает безопасность и более высокую температуру кипения теплоносителя, следовательно, повышается экономический эффект установки, а снижение давления ведет к проблемам в системе. Поэтому разберем, почему падает давление в системе отопления двухконтурного котла и как его поднять.

Контроль параметров котельного агрегата осуществляется измерительными приборами – манометрами, основными и дополнительными. Если манометр должен входить в мероприятия по КИПиА, то выбирают модели с электронными датчиками.

Факторы, которые влияют на давление внутри контура:

• Воздействие теплоносителя на стенки элементов сети отопления;
• Высота заложения труб, подвешивания радиаторов и котлоагрегата;
• Конструкция магистральных участков трубопровода.

Величина давления для автономного отопления не нормируется. Допустимые значения параметров сети рассчитывают на основании данных конкретно взятого объекта:

• Тип котла, характеристики труб (диаметр, наличие армирования и др.), тип и количество радиаторов;
• Место установки оборудования, протяженность контура;
• Этажность дома;
• Параметры и состояние внешнего водовода.

Важно знать! Напор в системе определяется самым низким показателем (как, правило, в самой удаленной точке). В прямой и обратке разница напора должна составлять до 0,3…0,5 атм для реализации нормальной циркуляции рабочей жидкости. Подключение одноконтурного и двухконтурного котла

Подключение одноконтурного и двухконтурного котла

Причины падения давления в контуре:

1. Наличие утечек в трубопроводе;
2. Нарушение работы котла, трещины на поверхности теплообменника;
3. Нарушение работы мембранного клапана, отвечающего за безопасность котельного оборудования;

Выход из строя мембраны расширительного бака; Разгерметизация контура подачи горячей воды.

Пару слов о роли крышки расширительного бачка

Как я уже писал в одной из своих статей – ее назначение сложно переоценить. Ведь по сути это клапан, который контролирует атмосферы внутри всех шлангов и патрубков.

Когда идет разогрев, и жидкость начинает разогреваться, «атмосферы растут»! И если в определенный момент их не сбросить то у вас просто разорвет либо шланг, либо радиатор (ведь сейчас у них пластиковые боковины), либо еще что-нибудь.

Крышка открывается, и излишний «пар» выходит наружу! Таким образом, внутри остается заданное значение, скажем – 1,2 атм. Также и наоборот, когда у вас машина остыла, жидкость начинает уходить вниз, но лишнее давление сброшено, поэтому начинает образовываться разряженная атмосфера. И тут опять же крышка срабатывает как клапан – открывается и подает нужный воздух, для нормализации.

Таким образом, крышка это очень серьезный узел, у меня у знакомого была проблема, постоянно выбивало шланг с печки, никто не мог понять почему!

Антифриза вытекло просто уйма! Но потом сломалась и крышка, при очередном откручивании, после того как поставили новую, все прошло! Так что если у вас выбивает шланги, первым проверяйте крышку.

Сейчас небольшое полезное видео смотрим.

НА этом заканчиваю, думаю, статья была вам полезна, читайте наш АВТОБЛОГ.

(11 голосов, средний: 4,18 из 5)

Похожие новости

Состав незамерзайки. В процентах и стоит ли делать своими руками

Потемнел антифриз (ТОСОЛ), стал коричневым. Почему? Разбираем ос.

Сколько антифриза в системе охлаждения. Будем считать литры

Большинство современных моделей авто укомплектованы двигателями внутреннего сгорания. Подобная конструкция далека от идеальной, поскольку большая часть произведенной энергии расходуется на удаление избыточного тепла от соприкасающихся деталей. Именно для этого в машинах предусмотрена установка специальной системы охлаждения. В ней в качестве охлаждающего реагента принято использовать специальную жидкость – тосол или антифриз. Данная жидкость циркулируя по системе выполняет охлаждение соответствующих агрегатов и препятствует чрезмерному нагреву трущихся деталей. О том, какое именно давление должно создаваться в системе охлаждения и как это происходит, разберемся в рамках данной статьи.

Какое давление в системе охлаждения двигателя

Итак, двигатели внутреннего сгорания являются тепловой машиной, то есть энергия сгорания топлива преобразуется в механическую работу. При этом КПД двигателей данного типа (особенно бензиновых) достаточно низкий, так как полезная энергия в большой степени расходуется на нагрев и трение сопряженных деталей.

Что касается нагрева, двигатель нуждается в эффективном охлаждении. Если детали перегреются, зазоры между ними уменьшаются в результате температурного расширения. В том случае, когда силовой агрегат сильно перегрет, мотор попросту заклинивает.

Для отвода избыточного тепла в современных ДВС используется комбинированная система охлаждения, которая состоит из воздушной и жидкостной систем. В жидкостной системе реализована циркуляция специальной охлаждающей жидкости (тосол, антифриз) по каналам в блоке и ГБЦ.

Под воздушной системой следует понимать вентилятор системы охлаждения, который включается при определенном нагреве и охлаждает двигатель путем его обдува потоком воздуха. Что касается жидкостной системы, охлаждающая жидкость циркулирует в данной системе под определенным давлением.

Примечательно то, что давление внутри системы охлаждения создается не специально (принудительно), а является результатом особенностей работы данной системы

Кстати, для поддержания нормального температурного баланса для двигателя важно не давление, а нормальная циркуляция ОЖ по системе

Так вот, охлаждающая жидкость в системе нагревается. От нагрева происходит расширение, уровень жидкости в системе поднимается. С учетом того, что жидкостная система является закрытой, не трудно догадаться, что с нагревом ДВС и самой жидкости антифриз/тосол сильно расширяется и увеличивается в объеме (до 20%). В результате образуется давление внутри.

Более того, герметичность и давление в системе позволяет повысить температуру кипения охлаждающей жидкости. Простыми словами, если при атмосферном давлении ОЖ или вода закипит при 100 градусах по Цельсию, то с учетом повышенного давления точка кипения сдвигается в большую сторону.

Например, давление в 1.5 атмосферы означает, что ОЖ закипит при 110 градусах, увеличение давления еще на 0.5 атм. отодвинет точку кипения еще на 10 градусов и т.д. Если добавить, что в современных антифризах пакет присадок позволяет улучшить также свойства самой жидкости, температурой кипения нередко является отметка около 130-140 градусов при нужном давлении. Это позволяет увеличить температуру срабатывания термостата, делая моторы более «горячими», производительными и одновременно экологичными.

Идем далее. На разных двигателях рабочее давление внутри системы охлаждения может отличаться от 1.2 до 2.0 атм. или даже больше (другими словами, от 1.2 до 2.0 Бар). Данный показатель зависит от конструктивных особенностей ДВС, свойств самой ОЖ, температуры термостатирования и т.д. При этом давление создает сама жидкость при нагреве в замкнутом контуре.

При этом избытки давления сбрасывает в атмосферу специальный клапан, который находится в крышке расширительного бачка

Обратите внимание, важно понимать, что от данного клапана и общей герметичности самой системы напрямую зависит ее работоспособность и эффективность охлаждения мотора

Простыми словами, если система герметична, клапан контролирует давление внутри системы, не допуская образования избыточного давления, что и препятствует разрыву патрубков, радиатора или самого расширительного бачка и т.п.

Еще одной функцией крышки бачка является выравнивание давления после того, как двигатель заглушен и ОЖ начинает остывать. Уровень остывающей ОЖ понижается, во время остывания в закрытой системе неизбежно образуется разрежение. Вполне очевидно, что это также приведет к проблемам. Чтобы выровнять давление, клапан в крышке расширительного бачка открывается, через него происходит забор наружного воздуха.

Одной из главных задач производителей двигателей является повышение КДП, которое в идеале должно доходить до 100%. Но в данный момент двигатели внутреннего сгорания, используемые в автомобилях, далеки от идеалов. Во время их работы значительная часть энергии тратится на трение и нагрев. Из-за возникающего нагрева, в автомобиль приходится устанавливать системы охлаждения. В данный момент наиболее распространена система жидкостного охлаждения мотора автомобиля. В нее заливается охлаждающая жидкость (тосол или антифриз), которая циркулирует по системе под давлением, охлаждая соответствующие агрегаты. В рамках данной статьи рассмотрим, какое именно давление в системе охлаждение создается, как это происходит, а также другие вопросы, связанные с темой.

Какая лучше зависимая и независимая подвеска, в чем отличия

Но есть условное среднее значение. Оно составляет от 1,2 до 2 атмосфер. При этом достаточно редко отметка достигает 2 атмосфер. Кстати, поскольку мы говорим о давлении, связанном с жидкостью, применять такую единицу измерений как атмосферы не совсем корректно. На самом деле тут правильно использовать бары. Но поскольку 1 атм равняется 1 Бар, особых проблем с переводом единиц измерения не возникает. Просто знайте, что по отношению к жидкостям используются бары, а в случае с давлением воздуха актуально применять атмосферы. Вот и все.

На показатели давления внутри системы влияет множество факторов, включая используемую ОЖ, правильно разбавленный концентрат антифриза, герметичность ДВС, особенности его конструкции и пр.
