Как снять магнитолу тойота авенсис 2

Замена штатной магнитолы на голову Android из Китая ч.1

Добрый день. Первая запись у меня будет не совсем логичная, но это была моя приходь. Ну не мог я долго ездить с головой (Toyota W53901), которая умеет воспроизводить только CD диски (нет поддержки MP3), кассеты, либо радио в 2017 году то. Уже на третий день я ненавидел всё Краснодарское радио. Поэтому решил заказать что-нибудь по-приятнее из Китая, собственно в тот же вечер это было и выполнено.
Пришла она через две недели. Комплект состоит из головы и переходников для подключения.

Комплект

Хватит предисловия, займемся заменой. Для начала фото "Как было".

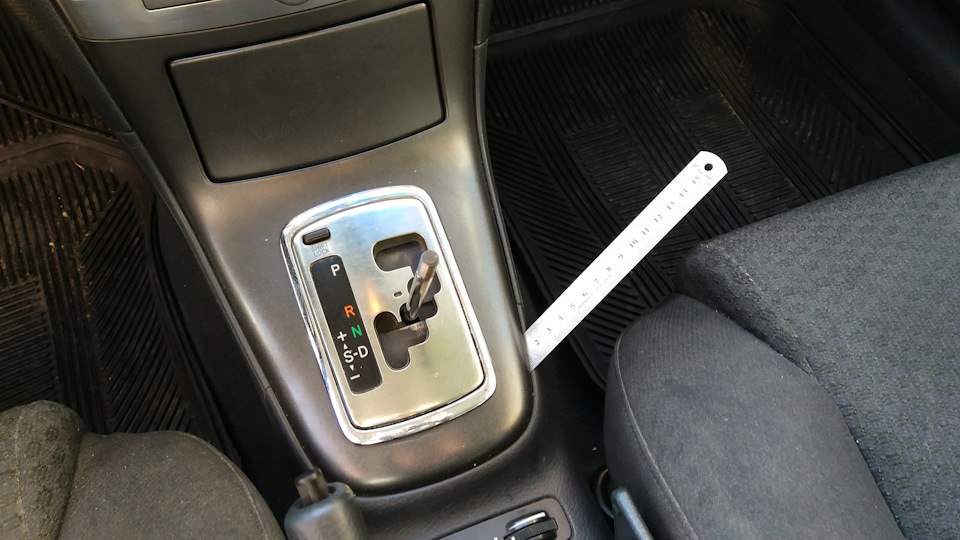

Для начала, если у вас коробка автомат, нужно перевести её в режим N или D. Чтобы это сделать без ключа в замке зажигания, достаточно зажать кнопку Shift Lock и перевести рычаг в нужное значение. Откручиваем ручку от переключателя, там обычная резьба просто вращаем против часовой стрелки, пока не окажется в руках.

Дальше нужно отстегнуть панель вокруг селектора КПП с пепельницей. Для этого берем линейку или какой-нибудь жесткий тонкий пластик, засовываем примерно как на фото и тянем вверх.

Должен отстегнуться фиксатор ближнего правого угла.

Аккуратно берём пальцами и тянем вверх, пока не отстегнется левый ближний угол.

Приподнимаем ближнею часть и выводим из зацепления с панелью климата дальний конец панели. Оно вертикальное, поэтому дальний конец панели нужно опустить ниже, чтобы отстегнуть.

Аккуратно отдаляем панель на сантиметров пять и отстегиваем фишку питания прикуривателя и подсветки пепельницы.Там есть язычок фиксатора, который нужно нажать, чтобы отстегнуть фишку.

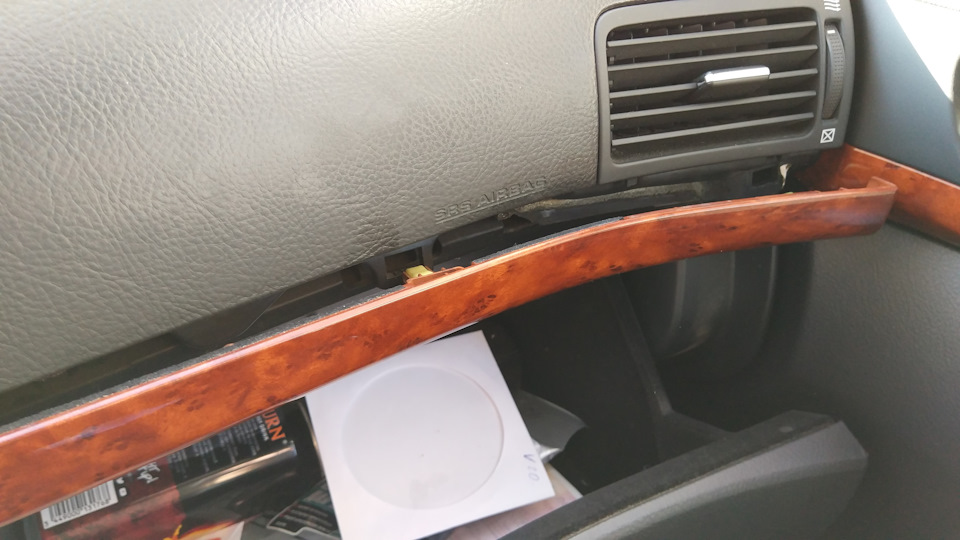

Далее, убираем декоративную панель. Для этого открываем бардачок и пальцами под словами SRS AirBag тянем на себя.

Панель отстегнется и просто аккуратно доотстегиваем слева.

Остаётся отключить фишку кнопки подогрева заднего стекла и пассажирской подушки безопасности. Язычок фиксатора находится снизу. Нажимаем и вытаскиваем.

Теперь нам нужно освободить блок Магнитолы+климат контроль. Они соединены вместе боковыми пластинами, поэтому сначала нужно освободить эти пластины. Есть два винта под ключ №10 сверху и снизу. Нужен вороток или трещотка с удлинителем.

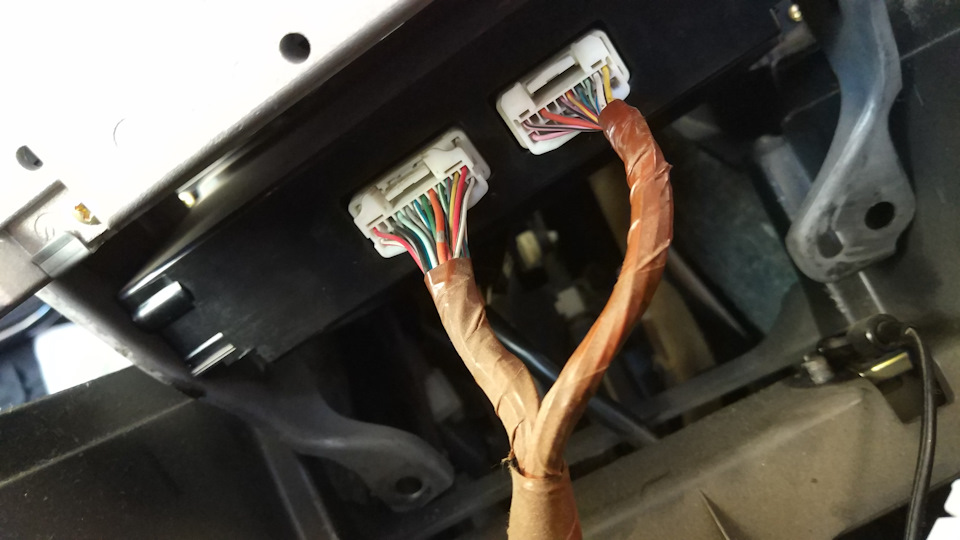

Вытаскиваем на сколько можно блок и отсоединяем все провода от головы (три белых с фиксаторами снизу и антенный черный провод без фиксатора) и блока климата (два белых, фиксаторы сверху).

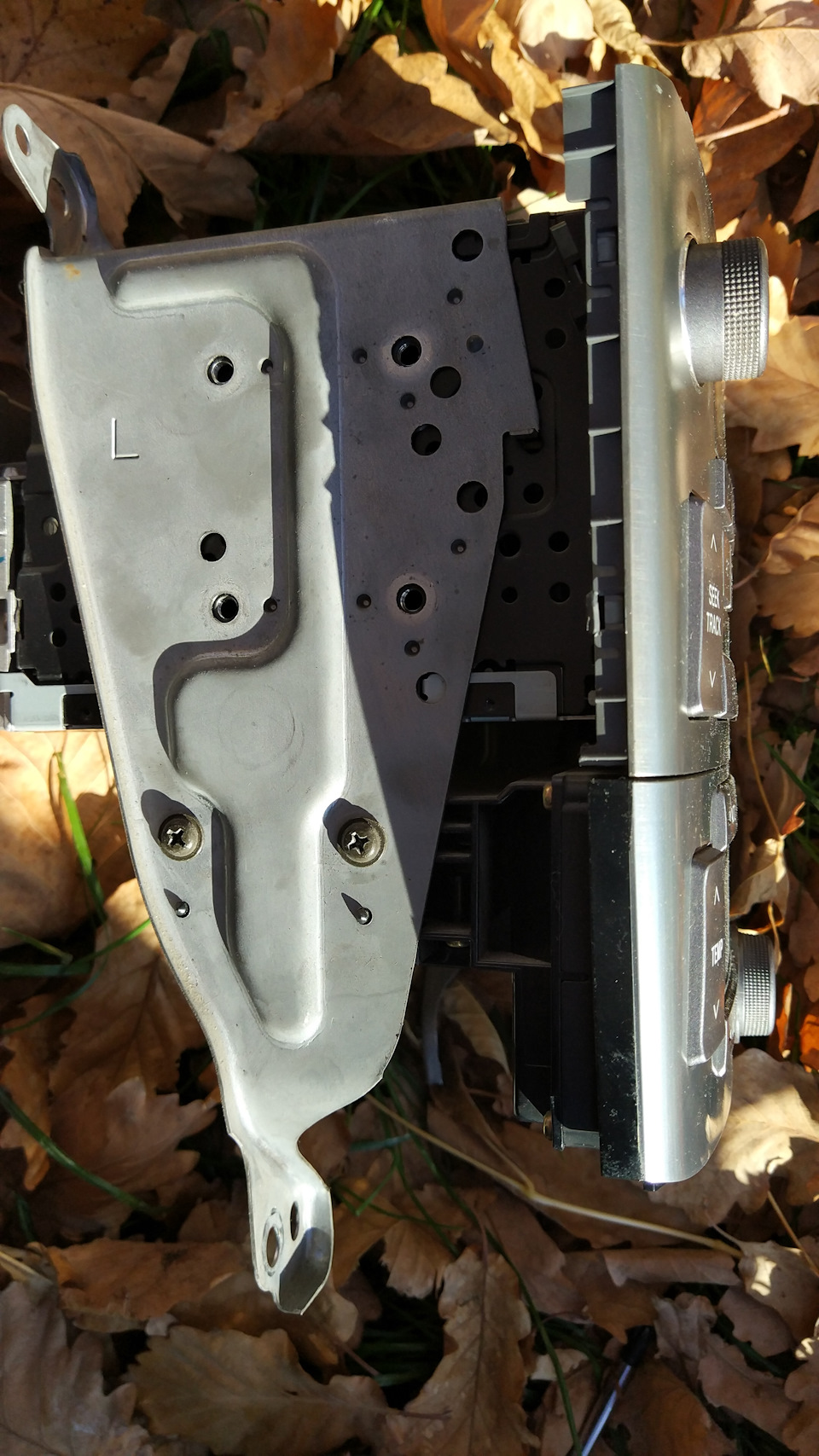

Вытаскиваем весь блок, у меня нет гаража и всё делал во дворе. На панели с буквой L откручиваем верхние четыре винта, на — R откручиваем все винты.

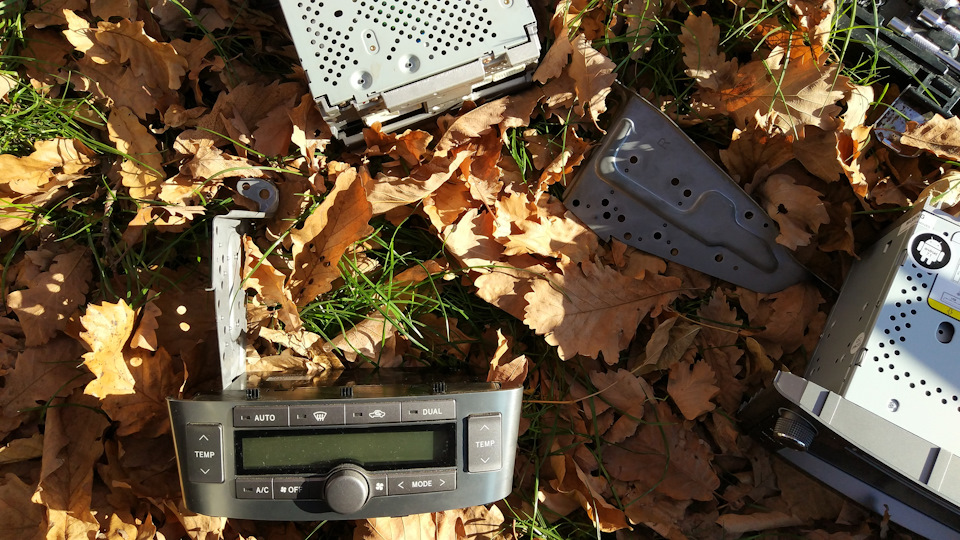

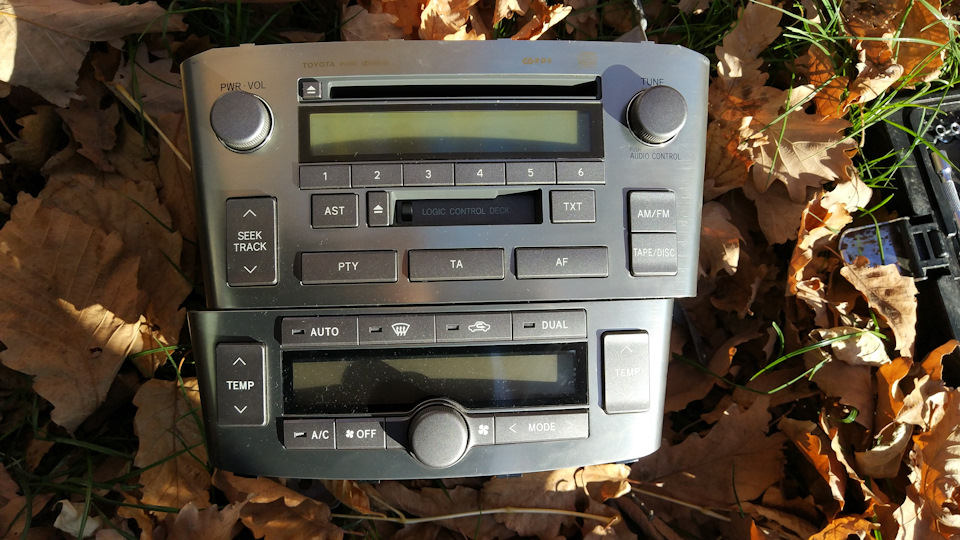

Оставляем на левой, потому что верхний блок отстегивается от нижнего смещением вправо. И слева крепежная пластина нам не мешает. Сдвигаем и поднимаем вверх.

Пристегиваем новую голову в обратном порядке и прикручиваем пластины на место.

К сожалению, можно вставить только двадцать фотографий, поэтому сейчас напишу ещё вторую часть с продолжением. Вторая часть

Как снять магнитолу тойота авенсис 2

Примечание
После выключения зажигания следует подождать некоторое время, прежде чем отсоединять провод от вывода аккумуляторной батареи. Поэтому, прежде чем приступать к этой работе, обязательно ознакомьтесь с примечанием относительно отсоединения провода от вывода аккумуляторной батареи.

2. Отсоедините провод от отрицательного вывода аккумуляторной батареи.

Примечание
После подсоединения провода необходимо инициализировать некоторые системы.

3. Снимите нижнюю отделочную накладку панели приборов № 2.

• Наклейте защитную клейкую ленту, как показано на рисунке.

1. Защитная клейкая лента
2. Хомут
3. Направляющая

• С помощью съемника молдингов В освободите 2 фиксатора и 5 захватов.
• Снимите зажим.
• Отсоедините направляющую вблизи передней части автомобиля и снимите отделочную накладку.

4. Снимите нижнюю отделочную накладку панели приборов № 1.

• Наклейте защитную клейкую ленту, как показано на рисунке.

1. Защитная клейкая лента
2. Хомут
3. Направляющая

• С помощью съемника молдингов В освободите 2 фиксатора и 5 захватов.
• Снимите зажим.
• Отсоедините направляющую вблизи передней части автомобиля и снимите отделочную накладку.

5. Снимите панель вещевого ящика № 3 (для моделей с крышкой вещевого ящика в облицовке туннеля пола)

• Наклейте защитную клейкую ленту, как показано на рисунке.
• С помощью съемника молдингов освободите 6 фиксаторов и снимите панель ящика.

1. Защитная клейкая лента

6. Снимите панель вещевого ящика № 3 (для моделей без крышки вещевого ящика в облицовке туннеля пола).

• Наклейте защитную клейкую ленту, как показано на рисунке.

1. Защитная клейкая лента

• С помощью съемника молдингов В освободите 6 фиксаторов и снимите панель ящика.

7. Снимите левую отделочную накладку панели приборов.

• С помощью съемника молдингов В освободите 4 фиксатора и 5 захватов и снимите концевую панель.

8. Снимите правую отделочную накладку панели приборов (для моделей с левосторонним рулевым управлением).

• С помощью съемника молдингов В освободите 4 фиксатора и 5 захватов и снимите концевую панель.

9. Снимите правую отделочную накладку панели приборов (для моделей с правосторонним рулевым управлением).

• Для моделей без сенсорной системы помощи при парковке TOYOTA: с помощью съемника молдингов В освободите 4 фиксатора и 5 захватов и снимите концевую панель.
• Для моделей с сенсорной системой помощи при парковке TOYOTA: с помощью съемника молдингов В освободите 4 фиксатора и 5 захватов.
• Снимите концевую панель и отсоедините разъем.

10. Снимите центральный воздуховод с дефлектором на панели приборов в сборе с отделочной накладкой.

• Наклейте защитную клейкую ленту, как показано на рисунке.

1. Защитная клейкая лента

• С помощью съемника молдингов В освободите 2 фиксатора и крючок.
• Освободите 3 захвата и 3 крючка.
• Освободите 2 фиксатора.

• Снимите дефлектор панели. Отсоедините разъем и зажим.

11. Снимите радиоприемник с кронштейном в сборе (для моделей с радиоприемником).

• Выверните 4 винта.

• Вытяните радиоприемник, чтобы расцепить 4 фиксатора и 2 ребра с обратной стороны радиоприемника с кронштейном.
• Отсоедините все разъемы и снимите радиоприемник с кронштейном.

12. Извлеките радиоприемник с дисплеем в сборе вместе с кронштейном (для моделей с радиоприемником с дисплеем).

• Выверните 4 винта.

• Вытяните радиоприемник, чтобы расцепить 4 фиксатора и 2 ребра с обратной стороны радиоприемника с дисплеем в сборе с кронштейном.
• Отсоедините разъемы и извлеките радиоприемник с дисплеем в сборе с кронштейном.

13. Снимите кронштейн радиоприемника № 1 (для моделей с радиоприемником).

• Выверните 3 винта и снимите кронштейн радиоприемника № 1.

14. Снимите кронштейн радиоприемника № 1 (для моделей с радиоприемником с дисплеем).

• Выверните 3 винта и снимите кронштейн радиоприемника № 1.

15. Снимите кронштейн радиоприемника № 2 (для моделей с радиоприемником).

• Выверните 3 винта и снимите кронштейн радиоприемника № 2.

16. Снимите кронштейн радиоприемника № 2 (для моделей с радиоприемником с дисплеем).

• Выверните 3 винта и снимите кронштейн радиоприемника № 2.

17. Установка производится в последовательности обратной снятию.
