Замена регулятора напряжения генератора ( Целая история)
Всем привет ��
Началось всё с понедельника ( день тяжёлый) Так и получилось.
6 утра, спустился к машине ( как обычно)
завёл, вышел покурить ( в машине этого не делаю) сел обратно и увидел значёк горящего аккумулятора на табло, ну думаю �� Писец, приехал не успев отьехать. Ошибку пишет U012D — потеря связи с модулем управления генератора!
Аккумулятор менял перед новым годом, значит думаю дело не в нём. На улице темень, сервисы закрыты ещё.
Записался на 8 утра ( работу естественно…)
В сервисе, подключили, почитали, напряжение поверили 13,5в. Через пол часа сказали что генератор под замену!
ХуХа себе думаю молодцы ( зарядка та идёт) им говорю, а они на Своём, замена и усё.
Поехал в другое место ( одновременно читая D2) Здесь решили покопаться с моим вопросом, проверили катушку ( в идеале) свечные провода, сами свечи (новые, проехал 200км на них) и конечно провод от РСМ к генератору, тоже Целый!
Вердикт: вам нужно менять генератор.
И дальше читая D2 наткнулся на пост с такой же проблемой www.drive2.ru/l/480550628964171954/ где описывается что проблема в регуляторе напряжения генератора)
Спасибо Автору!
Сам регулятор Valeo
Артикул 595393 может кому пригодится.

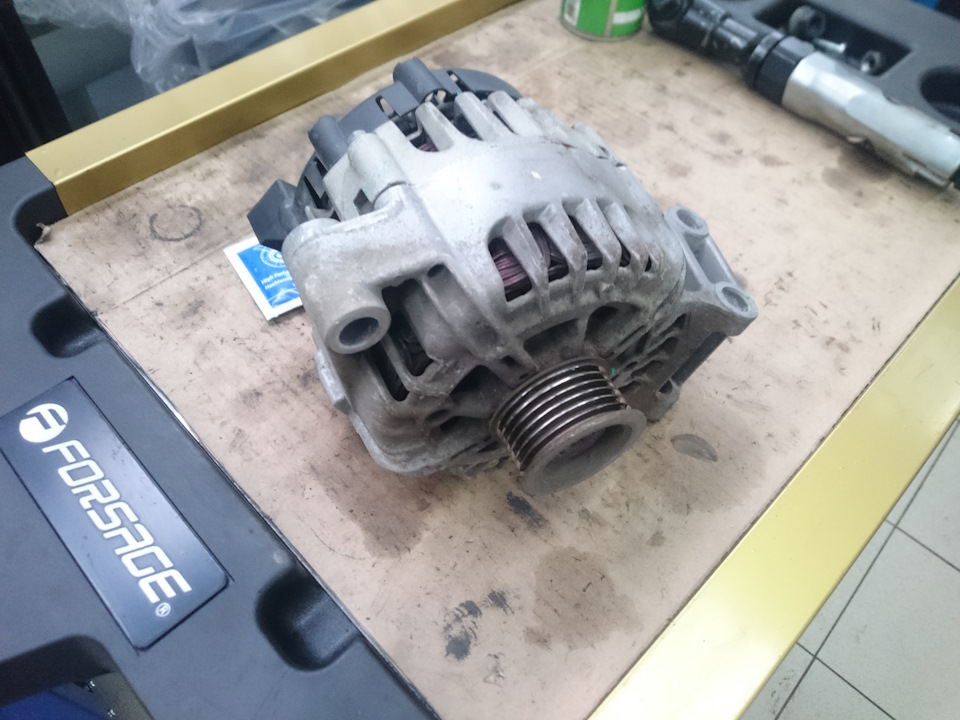

Генератор уже с новым Регулятором, осталось поставить обратно.
Снимали генератор и меняли регулятор в сервисе ( самому погода в Спб не позволила да и времени что то нет)
Поставили, завёл и Всё работает как и должно, ничего не горит ( лишнего) зарядка 14,7. Всем спасибо кто дочитал ( Понимаю рассказ вышел длинный) но может кому пригодится!
Всем удачи) ��
Предохранители и реле Ford Focus 3
Предохранители и реле в Ford Focus 3 это необходимая часть бортовой электросети. Они защищают многочисленные приборы от повреждения током короткого замыкания и помогают питать их током больше 30 ампер.
Ниже — об их расположении в рестайлинговых (с 2014 г.) и дорестайлинговых (до 2014 г.) моделях (кузов — хэтчбек, универсал, седан), схемах, расшифровке и распиновке.
Блоки с предохранителями и реле в моторном отсеке
Под капотом Ford Focus 3 установлено 2 монтажных блока: главный, около левого крыла, и силовой, на положительном полюсе аккумуляторной батареи. Ниже в таблице приведена расшифровка схем для машин собранных для европейского и российского рынков.
Расположение
Главный блок
Предохранители
Реле электронного модуля управления вентилятором (обмотка)
Схема
| Обозначение на схеме | Назначение |
|---|---|
| R1 | Вентилятор интеркулера |
| R2 | Звуковой сигнал |
| R3 | Испаритель фильтра продуктов сгорания дизельного топлива |
| R4 | – |
| R5 | Задний стеклоочиститель |
| R6 | Вентилятор охлаждения |
| R7 | Обогреватель ветрового стекла |
| R8 | Вентилятор охлаждения |
| R9 | Омыватели фар |
| R10 | Вентилятор охлаждения |
| R11 | Муфта компрессора кондиционера |
| R12 | Вентилятор охлаждения |
| R13 | Мотор отопителя |
| R14 | ЭБУД |
| R15 | Стартер |
| R16 | Зажигание |
Силовой блок
Схема силового блока
| Обозначение | Номинал, А | Назначение |
|---|---|---|
| F1 | 80 | ЭБУ усилителем рулевого управления |
| F2 | 150 | Стартер |
| F3 | 100 | Генератор |
| F4 | 50 | Многофункциональный ЭБУ |
| F5 | 80 | Дополнительный отопитель |
| F6 | – | Резерв (не используется) |
| F7 | – | Резерв (не используется) |
| F8 | 50 | ЭБУ вентилятора системы охлаждения |
| F9 | 50 | Многофункциональный ЭБУ |
| F10 | 60 | ЭБУ свечами накаливания |
Салонные блоки
В салоне Ford Focus 3 находится 2 монтажных блока: под бардачком и в левой стенке багажного отсека.
Блок под бардачком
Расположение
Схема
| Обозначение на схеме | Номинал, А | Назначение |
|---|---|---|
| 56 | 20 | Топливный насос |
| 57 | — | Резерв (не используется) |
| 58 | — | Резерв (не используется) |
| 59 | 5 | Приемопередатчик пассивной противоугонной системы |
| 60 | 10 | Освещение салона, ЭБУ в двери водителя, освещение перчаточного ящика, фоновая подсветка, потолочный ЭБУ, OHCSB |
| 61 | 20 | Прикуриватель, задняя розетка |
| 62 | 5 | Датчик дождя, датчик влажности, зеркало салона с автоматическим затемнением |
| 63 | 10 | Адаптивный круиз-контроль |
| 64 | — | Резерв (не используется) |
| 65 | 10 | Отпирание защелки двери багажного отделения с электроприводом |
| 66 | 20 | Блокировка двери водителя, двойная блокировка |
| 67 | 7.5 | Информационно-развлекательный дисплей, модуль SYNC, GPS, компас, BVC |
| 68 | 15 | Электрический блокиратор рулевой колонки |
| 69 | 5 | Комбинация приборов |
| 70 | 20 | Центральный замок |
| 71 | 10 | Система кондиционирования воздуха (до 2014 г.) |
| 7.5 | Система кондиционирования воздуха (с 2014 г.) | |
| 72 | 7.5 | Модуль рулевого колеса |
| 73 | 5 | Диагностический разъем, батарея сирены противоугонной системы (2010-2013 г.в.) |
| 7.5 | Диагностический разъем (2013-2018 г.в.) | |
| 74 | 15 | Дальний свет фар |
| 75 | 15 | Передний противотуманный свет |
| 76 | 10 | Лампы заднего хода |
| 77 | 20 | Омыватель лобового стекла, омыватель заднего стекла |
| 78 | 5 | Замок зажигания, кнопка запуска, система бесключевого доступа / запуска (2015-2018 г.в.) |
| 79 | 15 | Выключатель аварийной сигнализации, аудиосистема, навигация, DVD плеер, переключатель блокировки замков двери |
| 80 | 20 | Люк, солнцезащитная шторка |
| 81 | 5 | Датчик контроля салона, радиоприемник |
| 82 | 20 | Насос омывателя стекла |
| 83 | 20 | Центральный замок |
| 84 | 20 | Разблокировка двери водителя, двойная блокировка |
| 85 | 7.5 | Радио, навигация, выключатель срабатывания подушки безопасности пассажира, переключатель подогрева сидений, парковочный подогреватель, ЭБУ отопителем (механический кондиционер), вспомогательный отопитель, люк, датчик качества воздуха, датчик температуры и влажности в автомобиле, контроль качества напряжения, передняя камера |
| 86 | 10 | Модуль управления системы подушек и ремней безопасности, система распознавания присутствия пассажира, индикатор подушки безопасности пассажира, механический кондиционер |
| 87 | 15 | Подогрев рулевого колеса (с 2014 г.) |
| 88 | 25 | Модуль качества напряжения (с 2014 г.) |
| 89 | — | Резерв (не используется) |
Блок в багажнике
Расположение
Доступ
Схема
Ford Focus 3 Расположение предохранителей и реле
Описание реле:
К1 – не используется
К2 – Реле звукового сигнала
К3 – не используется
К4 – не используется
К5 – не используется
К6 – не используется
К7 – Реле оборгева ветрового стекла
К8 – не используется
К9 – не используется
К10 – Реле стартера
К11 – Реле компрессора кондиционера
К12 – не используется
К13 –
К14 – Реле питания форсунок, ДЗ
К15 – Главное реле
К16 –
Таблица цепей, защищенных плавкими предохранителями в моторном отсеке Ford Focus 3
| Номер предох- ранителя | Сила тока, А | Цепи, которые защищает предохранитель |
| F7 | 40 | Насос ABS, насос системы динамической стабилизации (ESP) |
| F8 | 30 | Клапан системы динамической стабилизации (ESP) |
| F9 | 30 | Обогреватель заднего стекла |
| F10 | 40 | Электровентилятор воздухонагнетателя |
| F11 | 30 | Модуль запуска и остановки двигателя |
| F12 | 30 | Электронный блок управления двигателем |
| F13 | 30 | Реле стартера |
| F14 | 40 | Обогрев ветрового стекла, правая сторона |
| F15 | 25 | Блок управления трансмиссией* |
| F16 | 40 | Обогрев ветрового стекла, левая сторона |
| F17 | 20 | Вспомогательный отопитель* |
| F18 | 20 | Очистители ветрового стекла |
| F19 | 5 | Модуль ABS, модуль системы динамической стабилизации (ESP) |
| F20 | 15 | Звуковой сигнал |
| F21 | 5 | Выключатель стоп-сигналов |
| F22 | 15 | Система контроля аккумуляторной батареи |
| F23 | 5 | Катушка зажигания, блок управления наружным освещением |
| F24 | 20 | Задняя розетка для подключения дополнительного электрооборудования* |
| F25 | 10 | Наружные зеркала заднего вида с электроприводом |
| F26 | 15 | Блок управления трансмиссией* |
| F27 | 15 | Муфта компрессора системы кондиционирования |
| F28 | 5 | Адаптивная система круиз-контроля |
| F29 | 20 | Омыватели фар* |
| F30 | 5 | Блок управления двигателем PCM |
| F31 | Не используется | |
| F32 | 10 | Клапан рециркуляции отработанных газов (EGR)*, привод вихревых заслонок*, датчики кислорода в отработанных газах |
| F33 | 10 | Привод заслонок управления каналами впускного коллектора* |
| F34 | 10 | Форсунки |
| F35 | 15 | Активные жалюзи радиатора (дизельный двигатель)* |
| F36 | 10 | Электронный блок управления двигателем |
| F37 | Не используется | |
| F38 | 15 | Электронный блок управления двигателем, блок управления трансмиссией* |
| F39 | 5 | Модуль управления фарами* |
| F40 | 5 | Электроусилитель рулевого управления |
| F41 | 20 | Блок управления наружным освещением |
| F42 | 15 | Очиститель заднего стекла |
| F43 | 15 | Регулятор наклона фар |
| F44 | 5 | Адаптивная система круиз-контроля |
| F45 | 10 | Обогрев форсунок омывателя ветрового окна |
| F46 | 25 | Электрические стеклоподъемники (передние окна) |
| F47 | 7,5 | Электрообогрев наружных зеркал заднего вида |
| F48 | 10 | Испаритель* |
Монтажный блок предохранителей, плавких вставок и реле
в салоне под бардачкомFord Focus 3
Таблица цепей, защищенных плавкими предохранителями в багажнике Ford Focus 3
Реле и предохранители Форд Фокус 3: схемы блоков
Где находятся предохранители и блок на Форд Фокус 3?
Блок предохранителей и реле разбросан в трех местах.
1. Блок реле и предохранителей под капотом
Он расположен рядом с воздушным фильтром и аккумулятором и закрыт крышкой.
2. Блок предохранителей в салоне
3. Блок предохранителей в грузовом отсеке
Он находится, в зависимости от тела, в следующих местах:
- 4-дверный кузов
- 5-дверный кузов
- Пикап
Замена БП в салоне
Отказ диска сам по себе является редкой проблемой. Но если устройство сломалось, то, скорее всего, речь идет о блоке питания, расположенном в салоне автомобиля. На практике блок салона является одним из слабых мест Форд Фокус 3.
Как его заменить, читайте далее:
- Откройте капот автомобиля и ослабьте гайки на клеммах аккумулятора, затем отсоедините их.
- Все дополнительные работы будут проводиться в салоне автомобиля. Вам нужно залезть под бардачок и найти защитный блок.
- На корпусе вы увидите две застежки. Вам нужно сжать их, а затем потянуть вниз. Эти зажимы используются для крепления устройства под центральной консолью. Пластиковую крышку можно снять.
- У вас есть доступ к предохранителям. Удаляйте каждую по очереди. Рекомендуем предварительно сделать фото, чтобы после замены можно было быстро переустановить все детали и не перепутать их обозначения.
- Когда вы удалили все предохранители, затяните крепления и снимите скобу. Так вы сможете увидеть жгут с проводами, прикрепленный к монтажному блоку. Разъем должен быть отсоединен от устройства. Аналогичным образом деактивируются все остальные жгуты.
- На следующем этапе необходимо отсоединить еще два крепежных элемента, фиксирующих монтажный блок к кузову автомобиля. После этого можно демонтировать блок питания с места установки. Новое устройство ставится на место старого, действия по сборке выполняются в обратном порядке. После установки не забудьте снова соединить отсоединенные разъемы с проводами и зафиксировать все крепления.
- После подключения устройства проверьте качество своей работы. Рекомендуем по очереди включать все электроприборы, чтобы убедиться в их работоспособности. Если вы правильно заменили блок, то можете поставить на его место пластиковую накладку.
Схема реле и предохранителей Форд Фокус 3 под капотом
Предохранители и реле
| Номер предохранителя | Защищенная цепь | Сила тока, ток А |
| 7 | Насос ABS, насос системы динамической стабилизации (ESP) | 40 |
| 8 | Клапан программы динамической стабилизации (ESP) | тридцать |
| 9 | Обогрев заднего стекла | тридцать |
| 10 | Вентилятор отопителя | 40 |
| 11 | Модуль запуска и остановки | тридцать |
| 12 | Системы управления двигателем | тридцать |
| тринадцать | Реле стартера | тридцать |
| 14 | Обогрев лобового стекла, правая сторона | 40 |
| пятнадцать | Блок управления трансмиссией | 25 |
| шестнадцать | Обогрев лобового стекла, левая сторона | 40 |
| 17 | Дополнительный нагрев | двадцать |
| 18 | Стеклоочиститель | двадцать |
| ночь | Модуль ABS, модуль программы динамической устойчивости (ESP) | 5 |
| двадцать | Звуковой сигнал | пятнадцать |
| двадцать один | Выключатель стоп-сигнала | 5 |
| 22 | Система контроля батареи | пятнадцать |
| 23 | Катушки реле, модуль управления выключателем света | 5 |
| 24 | Задняя розетка | двадцать |
| 25 | Электрические наружные зеркала заднего вида | 10 |
| 26 | Блок управления трансмиссией | пятнадцать |
| 27 | Муфта компрессора кондиционера | пятнадцать |
| 28 | Адаптивная система круиз-контроля | 5 |
| 29 | Омыватель фар | двадцать |
| тридцать | Модуль управления силовым агрегатом (PCM) | 5 |
| 31 | Не используется | — |
| 32 | Клапан рециркуляции отработавших газов (EGR), вихревые регулирующие клапаны, кислородный датчик отработавших газов (HEGO) (система управления двигателем) | 10 |
| 33 | Клапаны управления двигателем | 10 |
| 3. 4 | Сопла | 10 |
| 35 | Активные жалюзи радиатора (бензин) | 5 |
| 35 | Активные заслонки обогревателя радиатора и фильтра (дизель) | пятнадцать |
| 36 | Модуль управления силовым агрегатом (PCM) | 10 |
| 37 | Не используется | — |
| 38 | Модуль управления трансмиссией (PCM), модуль управления коробкой передач | пятнадцать |
| 39 | Блок управления фарами | 5 |
| 40 | Электроусилитель руля | 5 |
| 41 | Модуль управления кузовом | двадцать |
| 42 | Очиститель заднего стекла | пятнадцать |
| 43 | Регулировка угла наклона фар | пятнадцать |
| 44 | Адаптивная система круиз-контроля | 5 |
| Четыре пять | Форсунки омывателя с подогревом | 10 |
| 46 | Электрические стеклоподъемники (передние окна) | 25 |
| 47 | Наружные зеркала с электрообогревом | 7,5 |
| 48 | Испаритель | пятнадцать |
Cхема расположения предохранителей в салоне Ford Focus 3
| 56 | двадцать | Желтый | Мощность топливного насоса |
| 57-58 | — | — | Не используется |
| 59 | 5 | Коричневый | Источник питания пассивной противоугонной системы (PATS) |
| 60 | 10 | Красный | Внутреннее освещение, блок управления электростеклоподъемниками и наружными зеркалами, освещение перчаточного ящика, наружное освещение, люк на крыше |
| 61 | двадцать | Желтый | Предохранитель штекера прикуривателя ford focus 3 для подключения доп.оборудования |
| 62 | 5 | Коричневый | Модуль датчика дождя, датчик влажности, зеркало с автоматическим затемнением* |
| 63 | 10 | Красный | Адаптивный круиз-контроль* |
| 64 | — | — | Не используется |
| шестьдесят пять | 10 | Красный | Механизм открывания крышки багажника |
| 66 | двадцать | Желтый | Замок водительской двери |
| 67 | 7,5 | Бургундия | Экран аудиосистемы |
| 68 | пятнадцать | Красный | Замок рулевой колонки |
| 69 | 5 | Коричневый | Приборная доска |
| 70 | двадцать | Желтый | Центральный замок |
| 71 | 10 | Красный | Система отопления и кондиционирования |
| 72 | 7,5 | Бургундия | Электроусилитель руля |
| 73 | 5 | Коричневый | Автономное звуковое устройство, диагностический разъем |
| 74 | пятнадцать | Синий | Главный предохранитель дальнего света |
| 75 | пятнадцать | Синий | Передние противотуманные фары* |
| 76 | 10 | Красный | Фонари заднего хода |
| 77 | двадцать | Желтый | Насос омывателя фар |
| 78 | 5 | Коричневый | Выключатель питания (замок) или кнопка запуска |
| 79 | пятнадцать | Синий | Аудиосистема, сигнализация и кнопка блокировки дверей |
| 80 | двадцать | Желтый | Электрический люк* |
| 81 | 5 | Коричневый | Внутренний датчик движения, антенна |
| 82 | двадцать | Желтый | Моющий насос |
| 83 | двадцать | Желтый | Центральный замок |
| 84 | двадцать | Желтый | Замок водительской двери |
| 85 | 7,5 | Бургундия | Электродвигатель отопителя, блок SRS, переключатель обогрева сиденья, дополнительный обогреватель*, блок управления HVAC |
| 86 | 10 | Красный | Преднатяжители ремней безопасности, система отключения подушки безопасности пассажира |
| 87-89 | — | Не используется |
Схема предохранителей Ford Focus 3 в салоне
Предохранители
| Предохранитель | Защищенная цепь | Сила тока, А |
| 56 | Мощность топливного насоса | двадцать |
| 57 | Не используется | — |
| 58 | Не используется | — |
| 59 | Пассивная противоугонная система (PATS) Power)’ | 5 |
| 60 | Освещение салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, люк с электроприводом | 10 |
| 61 | Прикуриватель, задняя розетка | двадцать |
| 62 | Модуль датчика дождя, датчик влажности, зеркало с автоматическим затемнением | 5 |
| 63 | Адаптивная система круиз-контроля | 10 |
| 64 | Не используется | — |
| шестьдесят пять | Механизм открывания крышки багажника | 10 |
| 66 | Замок водительской двери, двойной замок | двадцать |
| 67 | Дисплей информационно-развлекательной системы, GPS, BVC | 7,5 |
| 68 | Замок рулевой колонки | пятнадцать |
| 69 | Приборная доска | 5 |
| 70 | Центральный замок | двадцать |
| 71 | Кондиционер | 10 |
| 72 | Модуль управления рулевым колесом | 7,5 |
| 73 | Автономное звуковое устройство (противоугонная сигнализация), бортовая система диагностики | 00 января |
| 74 | Фары дальнего света | пятнадцать |
| 75 | Передние противотуманные фары | пятнадцать |
| 76 | Фонарь заднего хода | 10 |
| 77 | Моющий насос | двадцать |
| 78 | Выключатель питания или кнопка запуска | 5 |
| 79 | Радиокнопки, сигнализация и дверной замок | пятнадцать |
| 80 | Электрический люк | двадцать |
| 81 | Внутренний датчик движения, радиочастотный приемник | 5 |
| 82 | Масса насоса омывателя лобового стекла | двадцать |
| 83 | Заземление центрального замка | двадцать |
| 84 | Заземление замка двери водителя и системы двойного замка | двадцать |
| 85 | Отопитель климат-контроля, модуль отключения подушки безопасности пассажира, переключатель обогрева сиденья, дополнительный отопитель, модуль отопителя кондиционера с ручным управлением | 7,5 |
| 86 | Система удержания подушек безопасности и ремней безопасности, система отключения подушек безопасности пассажира | 10 |
| 87 | Не используется | — |
| 88 | Не используется | — |
| 89 | Не используется | — |
Предохранитель прикуривателя Ford Focus 3 имеет номер 61.
Блок предохранителей в багажнике
1 вспомогательное реле зажигания
5 противоугонное реле
F2 (10А) Центральный замок и система дистанционного запуска двигателя
F3 (5A) Центральный замок и система дистанционного запуска двигателя
F8 (10А) Противоугонная система
F9 (25A) Передние сиденья с электроприводом
F12 (10A) С системой старт-стоп: блок управления кондиционером
F13 (5A) С системой «стоп-старт»: Панель приборов
F15 (15A) С системой старт-стоп: Аудиосистема
F26 (40А) Электрооборудование прицепа
F30 (5А) Парковочная система
F34 (15А) Обогрев переднего сиденья
F35 (15А) Обогрев передних сидений
F41 (5A) Электрооборудование прицепа
Блок предохранителей в салоне под бардачком
Расположение блока предохранителей в салоне
Блок предохранителей в салоне фото в машине
Блок предохранителей на блоке предохранителей в салоне
Блок предохранителей в салоне с предохранителями
Блок предохранителей в салоне схема с условными обозначениями
Мощность топливного насоса
Источник питания пассивной противоугонной системы (PATS)
Освещение салона, блок переключателей двери водителя, перчаточный ящик, наружное освещение, люк с электроприводом
Прикуриватель, задняя розетка
Модуль датчика дождя, датчик влажности, зеркало с автоматическим затемнением
