Подбор и калибровка датчика уровня топлива (ДУТ)
Всем привет! Снова предупреждаю, букоф нуу очень много, но советую почитать.
Раз уж установил Бинар, то грех было не ковырнуть датчик уровня топлива (ДУТ) приборки, потому как мой работал некорректно. В частности при полном баке, стрелка на 1 никогда не была, а так же на половине бака начинала мигать резервная лампа. У меня стояла приборная панель с двумя окошками производителя Авто Прибор, номер 2115-3801010-01. У них как раз и есть такая проблема. Так как поплывок датчика уровня топлива моментально меняет положение при бултыхании топлива (повороты, резкое торможение и т.п.), а соответственно и меняется выходное сопротивление, то и приборка из-за конструктивных особенностей быстро реагирует на сопротивление датчика.
Недавно я купил приборку производителя VDO два окошка с номером 21150-3801010-04 и прошивкой версии 1.6 для возможности выставления своего пробега. К слову, если помните, я спрашивал про неработающий указатель температуры. Так вот перебрал приборку и указатель заработал, правда с отставанием в 10 градусов. Вот на этих приборках и указатель топлива работает корректно, потому как двигается он с задержкой. Единственный минус, при заведенной машине когда заправляешься, стрелка дико медленно поднимается. Если надо быстро поднять её, то просто передергиваешь ключ зажигания.
Пока капался с этими приборками, специально записывал видео работы на АП и VDO приборках. Но мне так лень было искать и скачивать программы для склеивания\редактирования, что просто удалил…нет терпения на это.
Как уже писал ранее, была проблема указателя, он не доходил до единицы на 2 деления, получается, что вместо 40 литров стрелка была на 30! Немного поизучал этот вопрос глубже, и выяснил что этих датчиков куча. Первое отличие — в креплениях. Второе отличие – например, на высокой панели лампа резерва не зависит от указателя, т.е. минусовой потенциал на приборку идет по двум проводам, а на европанели лампа загорается при достижении определенного сопротивления с датчика, а это начало красной зоны, тут уже используется один провод. Ну и третье отличие — диапазон сопротивлений. Честно, я особо и не разобрался у какого датчика какое сопротивление, и какое количество проводов. Пришел только к одному выводу, что для покупки нужно для начала проверить у себя на приборке, какое сопротивление необходимо для крайних точек указателя. Потом брать мультиметр, бежать в магазин мерить сопротивление и выбирать датчик. Например, лежит у меня датчик ДУТ 1-02 имеющий сопротивление 7-330 Ом, и при этом на разъеме 4 провода. Стрелка полный бак никогда не показывала. Я же купил ДУТ 1-02, но с двумя проводами и таким же сопротивлением, который собственно мне и подходит. В общем не понятно…А учитывая, что на наши тазы продается одно фуфло, то и корректность печатки типа ДУТа, под большим сомнением))
Попробую объяснить принцип работы двух типов ДУТов, ну про сопротивление ничего писАть не буду, и так ясно. В гугле кстати много картинок, где диапазон в основном около 7-330.
Например, на фото ниже плата ДУТ 2-02, сопротивление 7 – 330 Ом.
На 4-х контактной фишке датчика идет 4 провода: один на массу, второй на питание насоса, третий на указатель, и четвертый на лампу резерва.
Черный провод (масса) идет на пружинную пластинку тяги поплывка, состоящую из двух ножек. На плату заходит 2 фиолетовых провода. Масса идет от кузова (болт крепления ручника) на пружинную пластинку. На корпусе датчика лежит плата с резистивной дорожкой и ещё одной короткой дорожкой (фото 1). Т.е. масса, проходя через одну ножку пластинки, основной свой путь делает по резистивной дорожке, благодаря которой и меняется сопротивление, и далее уже масса с определенным сопротивлением выходит по проводу №1 в приборку. Когда уровень бака падает примерно до 5-7 литров, поплывок опускается, смещая пластинку, и тем самым её замыкает с дорожкой резерва, и получается прямой контакт без какого либо сопротивления. Вот тогда и загорается индикатор топлива.
На приборках европанелей, по крайней мере свежих годов, лампа уже работает от сопротивления подаваемого с датчика на указатель. Здесь уже 3 провода на разъеме: один на массу, второй на питание насоса, третий на указатель. Например ДУТ 1-02. Фото ниже.
Здесь немного по другому. На плате так же резистивная дорожка, и вторая дорожка только не короткая, а так же во всю длину соединительная прямая, но и не резистивная. Так вот на плату уже заходит к резистивной дорожке фиолетовый провод указателя, а ко второй дорожке черный (масса). Пружинная пластинка в данной случаи является замыкающей между дорожками. Масса идет по прямой дорожке №2 через пластинку и уходит на резистивную №1, меняя тем самым сопротивление и выходя на приборку. Вот там уже и двигается указатель, и лампа загорается при достижении сопротивления порядка 260 Ом, это как раз начало красной зоны, т.е. резерва.
На моем предыдущем датчике, который имеет не понятную маркировку с номером 603 и поплывок в виде шарика диаметром около 30мм, сопротивление 50 — 330 Ом. Крепится на шурупы, но при этом сама плата с основанием на защелках, причем если снять с защелок, то выдернуть без перерезания проводов никак нельзя. На плате идет 2 провода, только тут масса на плату идет через обжатую клемму, видимо это переделанный датчик из 4 проводов. Вот понятно почему у меня полного бака никогда не показывало.
А вот такой у меня в закромах ДУТ 1-02, сопротивление 7 — 330 Ом, но с тремя проводами на плате. Он кстати не втором фото как раз. Данный датчик видимо идет как раз на инжекторные тазы с высокой панелью, потому как на моей старой панели указатель как раз таки показывал более менее адекватную картинку. А это значит, что на приборку 2114 нужен датчик с диапазоном около 7 – 330 Ом и двумя проводами на плате. Можно конечно и трех проводной использовать, но решил найти тот, который должен стоять. Вооружился я значит мультиметром, и пошел покорять прилавки автомагазинов. У нас их всего 4, и только в двух нашел по одному датчику с необходимым диапазоном это датчик с номером ДУТ 1-02! Везде был диапазон 50 – 330 Ом, либо другое крепление, либо датчик о котором написал в этом абзаце.
Перейдем теперь по работе с моим датчиком. Нашел я нужный мне ДУТ 1-02 с диапазоном сопротивления 7 – 330 Ом и двумя проводами на плате!
Единственное что мне не нравилось, это при отклонении поплывка до нуля, на плате происходил обрыв. Если на АП панели это не критично, то на VDO может возникнуть проблема, хотя конечно маловероятно. В случаи с АП как я уже сказал, стрелка реагирует мгновенно, на VDO же она бегает медленно. Но если вручную например выставить поплывок на пол бака, а потом резко опустить его, то можно заметить, как стрелка остановилась почти на пол бака, а все потому что в датчик происходит обрыв, никакого сопротивления.

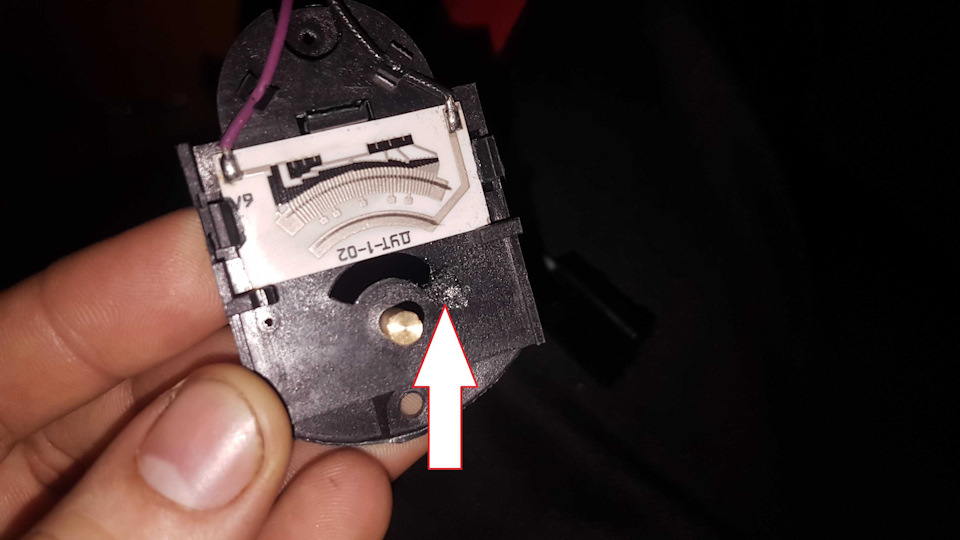

Здесь указал, как ножка пластинки убегает с дорожки контактной.
И если вернуть поплывок обратно, то стрелка даже не сдвинется. По крайней мере, я все это заметил на столе. Конечно, такой факт возможен, только если в баке буквально 5 литров, и вы едете в очень затяжном долгом повороте направо.

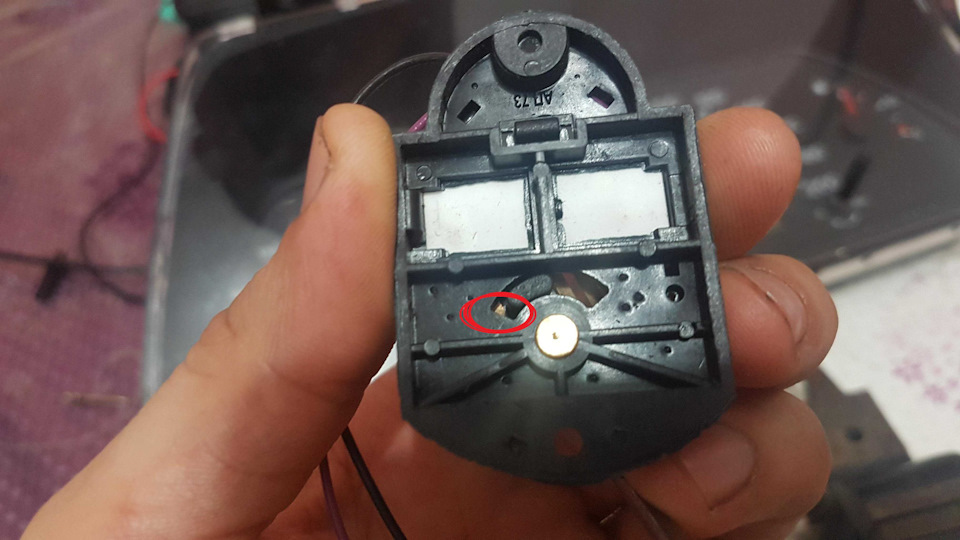

Для исправления такого недуга нужно на датчике нарастить немного пластиком в этом месте
Вот так наплавил
Меряем сопротивление крайнее, и если что подтачиваем, все диапазон теперь

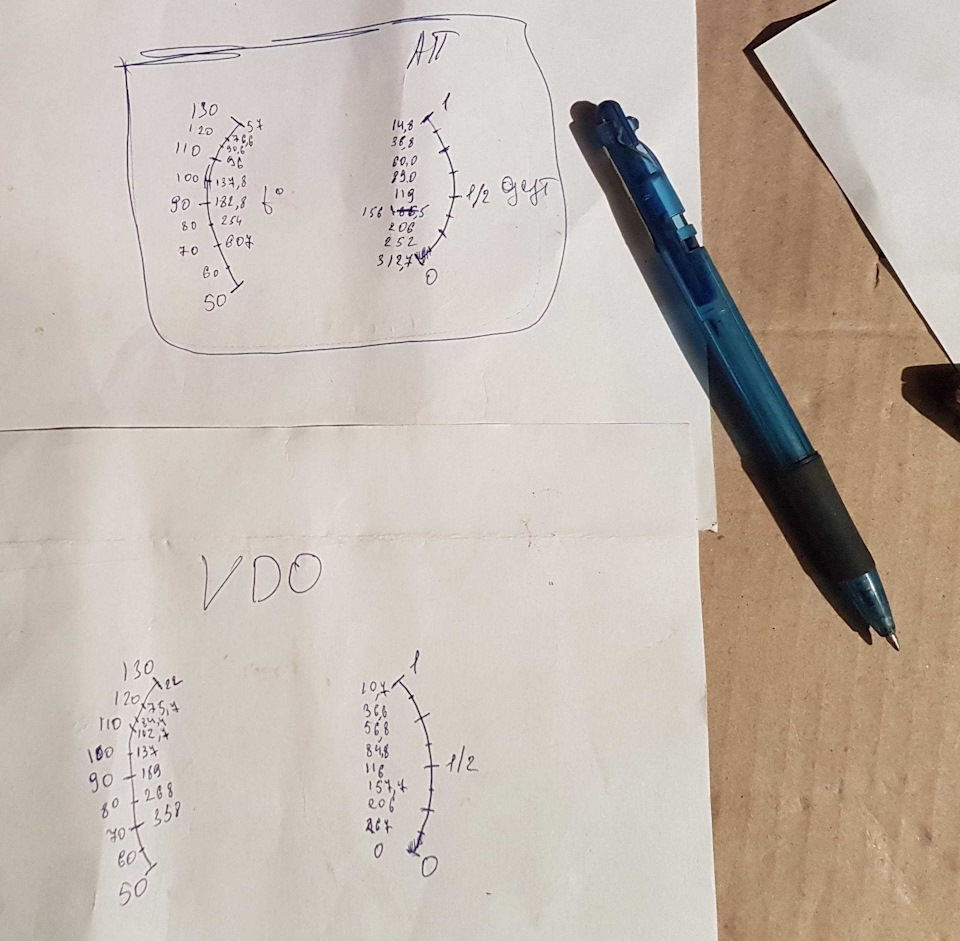

Заблаговременно дома занимался приборками. Точнее решил померить, при каких значениях сопротивления указатели топлива и температуры занимают свое место. Замеры делал на АП и VDO приборках. Скажу сразу, что значения сходятся у обоих приборок, конечно же с небольшой погрешностью, потому как положение стрелки зависит от того как ты её выставил, или под каким углом смотришь на приборы. Дома на столе подключил приборку к блоку питания. На 4 и 10 контакты белого разъема вешаем +12, на 1 контакт у нас идет масса. После этого приборка начинает работать. У ДУТа подключаем черный провод на массу, а провод идущий с платы (фиолетовый в основном) кидаем либо на 5 контакт белого разъема (указатель температуры) или 10 контакт красного разъема (указатель уровня топлива). Естественно этого сопротивления для указателя температуры не хватит, потому как там диапазон очень большой, до килоомов. Поэтому удалось температуру замерить только от 70 до 130 градусов, да и то показания немного некорректные, особо париться не стал, мне главное ДУТ. Для того чтоб замерить сопротивление на ДУТе, после выставления стрелки как вам нужно, необходимо один из его проводов отключить от приборки или массы, а потом уже и подключать мультиметр…только аккуратно, чтоб не сдвинуть ДУТ… вот в таком темпе и замеряемся на каждой риске шкалы приборки.
Сверил данные, которые находятся в различных мурзилках и все в целом сходится. По итогу вот что вышло. Можно на них ориентироваться.

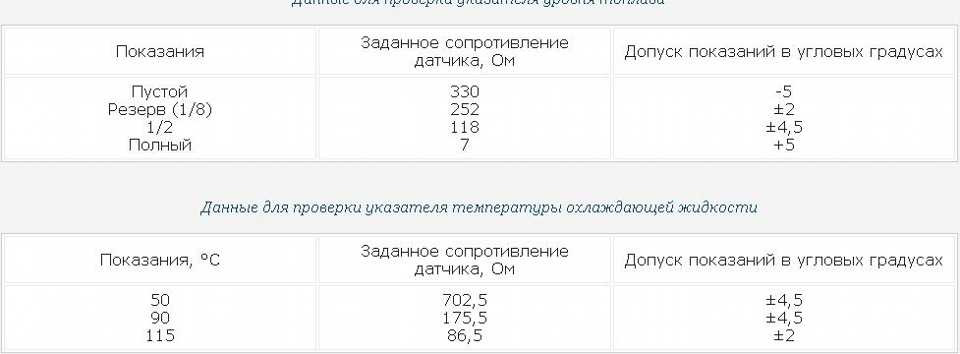

По инету гуляют вот таки значения, причем в разных формах оформления, так что можно им верить
У меня ещё была проблема с указателем температуры. Показания отставали на 10 градусов по сравнению с бортовым компом, и это скорей всего провод дает сопротивление, необходимо его поменять. Но если не поможет, то буду перепаивать резистор в приборке.
Собственно после подбора ДУТа и замеров, поставил его на модуль насоса.

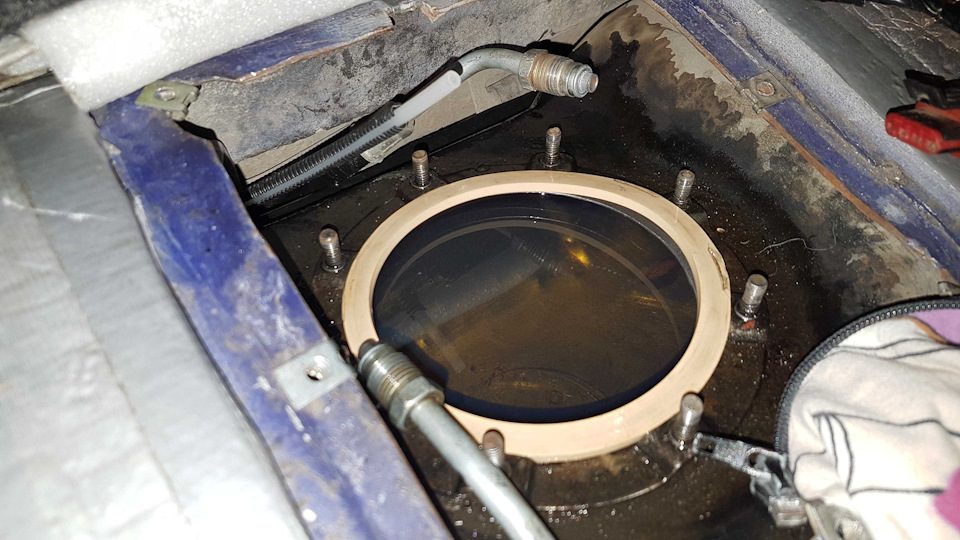

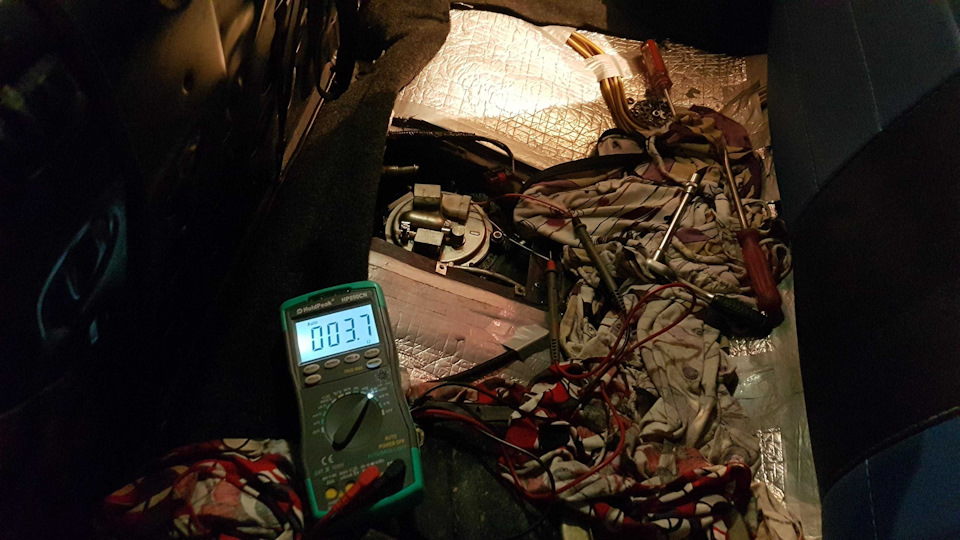

Выкачал весь бензин с бака и установил насос. На контакты 2 и 4 разъема модуля насоса подключаю мультиметр и начинаю заливать по 5 литров. Но предварительно машину выставил ровно по уровню! Перед, зад и боковину.

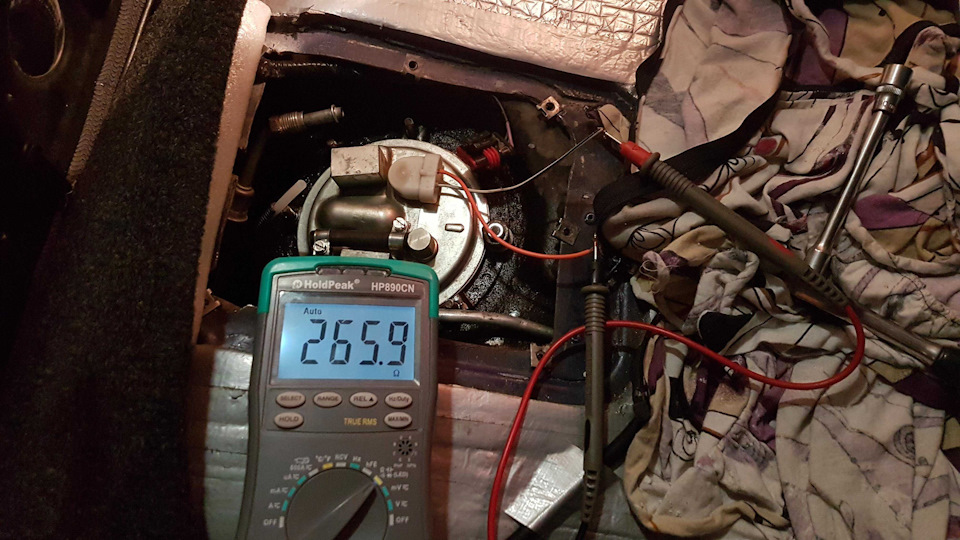

Вот например я залил 5 литров (начало красной зоны). Изначально сопротивление было около 240 Ом, по приборке возможно это будет чуть выше красной зоны. Я же сделал на 5л резерв топлива, подогнут поплывок чуть выше.
Ну а здесь уже полный бак, 40л ровно

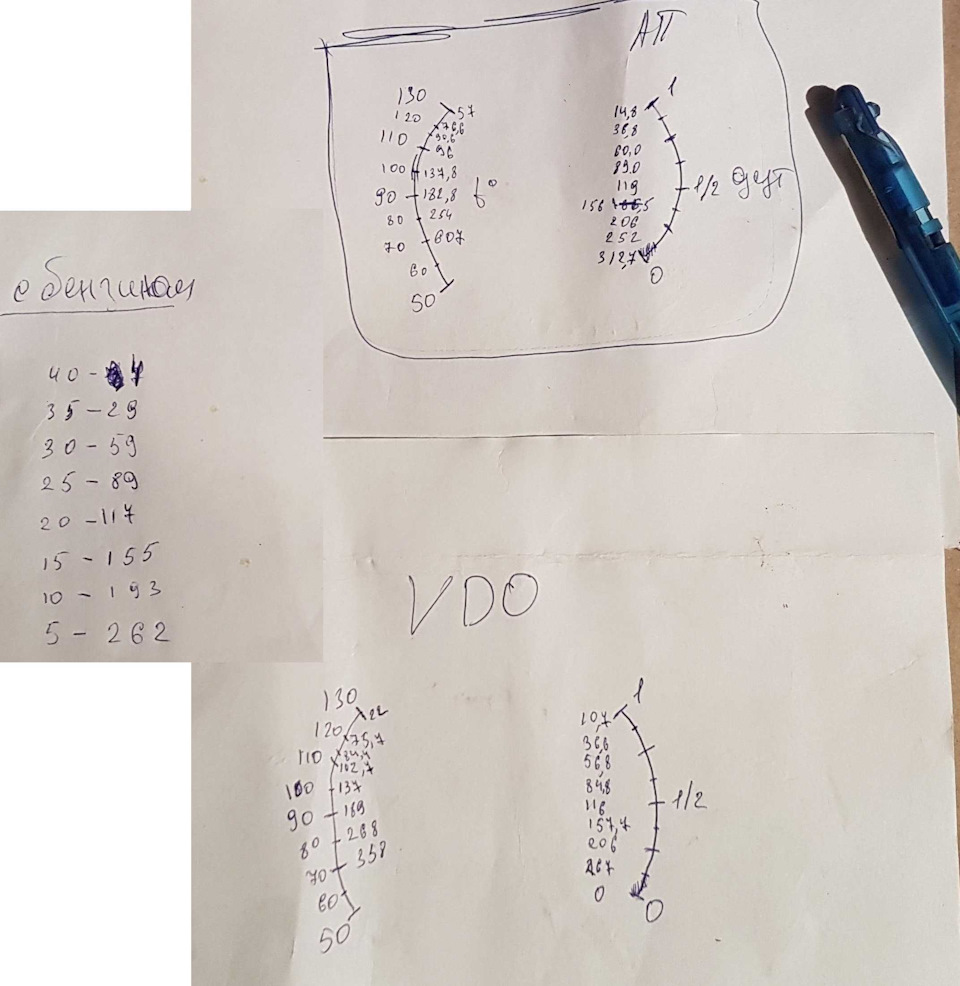

По итогу замеров вот что вышло. Фотки слепил для сравнения
Вроде все хорошо. Ещё я мультиметром замерил сопротивление проводов на разъеме бензонасоса. Т.е. между контактом массы и кузовом авто кинул мультиметр. Показания были 0,01 ом. Так же замерил провод идущий от насос до приборки, там уже 0,03-0,04. Но это вообще не критично) И ещё ребят, не забываем протягивать насоса у ручника! От этого сильно зависит работа ДУТа.
По ДУТу в принципе все. Приборку я ещё не ставил, т.к. она на пересвете, но работать должно корректно. Так что думаю кому-нибудь данная запись будет полезна хоть чем-то!
Репосты данной записи конечно же приветствуются! У каждого третьего смотрю проблемы с этими датчиками.
Если у кого-то будут дополнения, или корректировки, просьба отписаться в комментах. Ещё накидать фото своих ДУтов с указанием сопротивления и на какой приборке он корректно работал. Может в дальнейшем постараюсь сделать полный мануал, чтоб закрыть этот вопрос. Теперь в планах найти различные приборки для снятия показаний и определения куда какой датчик должен идти.
