Как снять обшивку двери фольксваген транспортер т5

Снятие внутренней обшивки в Течике!

Сегодня было принято решение начать разбор салона для установки колонок и камеры заднего вида.
Начинал со снятия панелей со стоек. Панели снимаются легким потягиванием на себя.

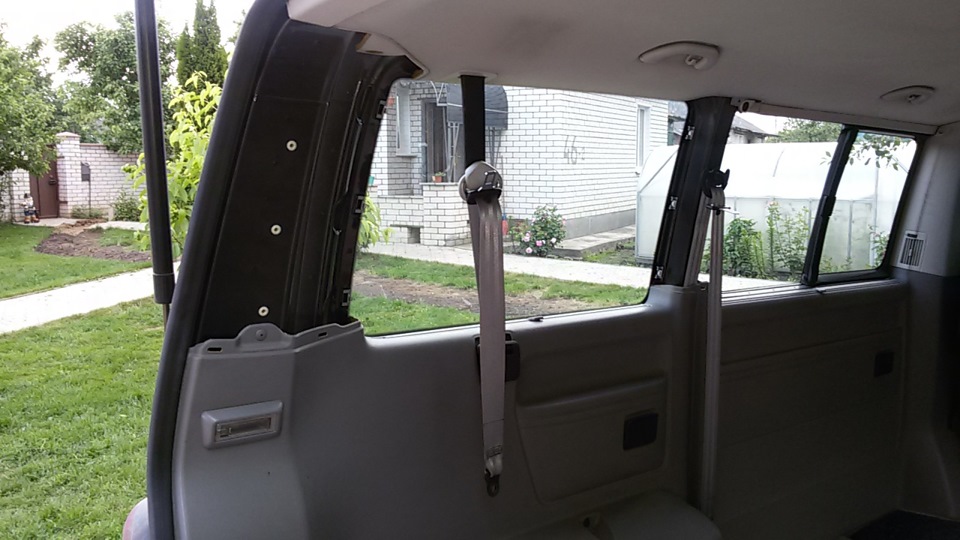

Фото в бортжурнале Volkswagen Transporter T5 1 и 2 панель с левой стороны 3 панель задняя правая

Потом откручиваются ремни безопасности.
Начинал снимать с левой стороны (мне так показалось легче). Тянуть надо на себя, но не резко иначе заклепки ломаются легко вместе с креплением.

Фото в бортжурнале Volkswagen Transporter T5 Задняя левая карта. Стрелками указал место где находятся клипсы. Уже снято правая задняя карта Без карты Центральная карта Без карты

Панель с ляды снимается очень легко так как у меня она с ДСП. Там нет скрытых заклепок. Они все на виду выкручиваются шестигранником ( фото уже не делал так как стемнело) да и понятно там все.
На сегодня все. Продолжение скоро!

Как снять обшивку двери на фольксваген транспортер т5: полезные советы и инструкция

Узнайте, как правильно снять обшивку двери на фольксваген транспортер т5 с помощью подробной инструкции и полезных советов. Сделайте это процесс быстрым и безопасным!

Мало кто знает, что будет если зажать 2 кнопки поднятия стекла. VAG, Passat, Polo, Golf, Tiguan!

Перед началом работы, убедитесь, что автомобиль находится на ровной поверхности и ручник активирован. Это обеспечит безопасность и позволит избежать повреждения двери.

Сдвижная дверь. Ролик и накладка сдвижной двери.

Фольксваген т5 снятие обшивки двери и установка динамиков. TIMELAPSE

Используйте специальные инструменты, такие как пластиковые палочки или лопатка для снятия обшивки. Это поможет предотвратить повреждение двери и обшивки.

Снятие обшивки на боковой двери Volkswagen Т5 ремонт замка и снятие шторки

Не торопитесь при снятии обшивки, следите за каждым шагом инструкции и делайте все аккуратно. Это поможет избежать потери деталей и упростит последующую установку обшивки.

Как снять обшивку карту передней двери VW T5 demontaz boczka drzwi przod/door panel removal!

Как снять обшивку водительской двери фольксваген т5

Снятие и установка дверных ручек на VW Transporter / Caravelle / Multivan T5

Предыстория того, почему ручки на передних дверях начинают выскакивать обычно происходит из-за того, что их снимают снаружи, например для покраски двери, а потом не могут их правильно установить на место. Вот и ко мне приехал автомобиль из малярки, у которого дверные ручки застревали и выскакивали гораздо шире наружу, чем положено.

1. Снятие дверных обшивок VW Transporter / Caravelle / Multivan T5

Для снятия дверных обшивок понадобятся биты под Torx и длинная отвёртка с битодержателем на конце. Первым делом снимаем накладку с внутренней дверной ручки (она держится на защёлках и снимается руками). Под накладкой находятся два винта под Torx их надо выкрутить.

После этого остаётся ещё 4 самореза под torx, которые находятся на дверной обшивке ниже. Их тоже необходимо выкрутить:

После того, как все вышеуказанные винты и саморезы выкручены, необходимо потянуть нижнюю часть обшивки "на себя" так, чтобы отщёлкнулись клипсы крепления обшивки. После этого обшивка снимается вверх. Необходимо также отсоединить трос открывания замка двери от внутренней ручки, а разъёмы проводки от блока управления стеклоподъёмниками. Обшивку можно аккуратно отставить в сторону.

2. Снятие дверного щита на VW Transporter / Caravelle / Multivan T5

Чтобы добраться до механизма дверной ручки, нужно снять также и алюминиевый дверной щит, на котором смонтирован механизм стеклоподъёмников. При этом, сначала снимаем две резиновые заглушки и опускаем стекло с помощью подключения обратно блока управления стеклоподъёмников так, чтобы в эти отверстия были видны винты крепления стекла к трапеции стеклоподъёмника.

Винты крепления стекла нужно раскрутить на 2-3 оборота (используем головку на 10 мм), чтобы освободить стекло из зажимов, а затем стекло нужно вручную поднять и зафиксировать, вставив сверху несколько деревянных клинышков в щель между корпусом двери и стеклом в том месте, где сверху на дверь надевается дверная обшивка.

Теперь можно откручивать дверной щит, используя ту же головку на 10 мм. Попутно, где необходимо отсоединяем разъёмы проводки и сдвигаем манжету троса открывания двери, чтобы трос можно было свободно вынуть из дверного щита.

3. Снятие дверной ручки на VW Transporter / Caravelle / Multivan T5

Для того, чтобы снять дверную ручку необходимо открутить винт, находящийся под заглушкой с торца двери. Для этого необходим длинный Г-образный ключ под Torx. При этом винт до конца откручивать не надо, а лишь до того, момента, когда он ослабит крепление личинки замка и её можно будет просто вытащить, потянув из двери на себя.

Далее необходимо вытащить наружную рукоятку. Для этого нужно сначала отстегнуть трос замка от рукоятки, а затем потянуть рукоятку в сторону задней части автомобиля (если представить, что дверь закрыта), а затем вытянуть её на себя. Теперь можно открутить маленький саморез, который крепит внутреннюю часть ручки к корпусу двери.

Далее нужно снять дверной замок, который крепится двумя винтами под 12-гранные биты с торца двери. Когда откручиваете дверной замок, нужно придерживать его с обратной стороны, чтобы он не упал внутрь и не помял дверь, так как механизм замка достаточно тяжелый.

После того, как замок демонтирован, изнутри открывается отличный вид на внутреннюю часть дверной ручки, которую можно легко вытащить наружу. Кругом обведена пластиковая скоба с пружиной, которая не даёт ручке выскакивать наружу, но в случае если рукоятку дверной ручки снимали, то эту пластиковую скобу не поставить на место без разборки внутренней части двери. На фото также показано, как должна защёлкиваться скоба на рукоятку дверной ручки.

В итоге, всё это аккуратно собирается на двери и проверяется, что всё установлено корректно. Сначала монтируется и крепится наружным винтом внутренняя часть ручки, потом устанавливается наружная подкладка под рукоятку, затем ставится рукоятка, которую необходимо сразу защёлкнуть к пружинной скобе. Далее монтируется замок и только потом ставится личинка дверного замка. Остальное — в обратном порядке по инструкции.

Главное — не лениться и делать всё на совесть, чтобы потом другие не переделывали =) Надеюсь эта информация пригодится одноклубникам!
