Клапанные крышки D14 и D16, замена прокладки

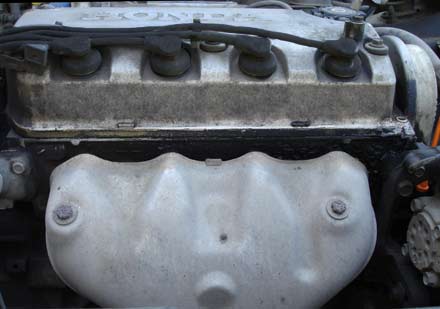

Одной из проблем расхода масла, может быть, течь из-под клапанной крышки головки блока (ГБЦ). В статье описана замена прокладки клапанной крышки Honda Civic и описание крышек в целом. Относится ко всем моторам серии D, в частности D14A4 и D14A3.

Замена прокладки клапанной крышки

Как я покажу ниже, прокладка для двигателей D серии (d14, d15, d16) одинакова. Перед началом работ обязательно приобретите прокладку, головку на 12 и желательно динамометрический ключ, WD40, высокотемпературный герметик. Прокладку лучше приобрести оригинал, у меня было 3 разные не оригинала (например, ELring) и они уступали OEM HONDA, например тем, что у них не было утолщенного бортика, который дает дополнительное соприкосновение с поверхностями, номер прокладки D14 12341-P2A-000 и D16 CRX 12341-P08-000.Подождите пока двигатель остынет.

Вытащите высоковольтные провода из свечных колодцев. Используйте вороток и головку на 12, или накидной ключ на 12 для откручивания болтов на клапанной крышке. И так у вас 2 больших болта и 3 коротких. Аккуратно поднимите клапанную крышку, переверните и положите её. Снимите прокладку с крышки, очистите пазик от загрязнения с помощью WD40 или обезжиривателя и тряпки, вложите новую прокладку. Очистите поверхность ГБЦ от старого герметика и загрязнений, стоит обратить внимание на места соприкосновения ГБЦ и крепления коромысел (на боках ГБЦ).

После очистки нанесите небольшое количество герметика в эти точки, так чтобы при нажатии герметик не попал внутрь ГБЦ. Подождите некоторое время и поставьте клапанную крышку с вложенной резинкой. Установите болты, но сильно не затягивайте, подождите некоторое время для засыхания герметика, полное засыхание обычно 24 часа. Затягивайте болты от середины. Момент затяжки болтов клапанной крышки Honda Civic 10 нм, перетяжка может привести к печальным последствиям.

Сравнение

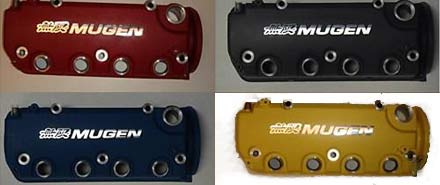

Существует множество двигателей, существует множество вариантов клапанных крышек, которые сконструировали в компании Honda. Но есть маленькая пометка, конструктивно они все одинаковы. Одинаковы внутри, снаружи, одинаковы по крепежам.

Есть небольшая разница, конечно, например, на каких-то крышках есть крепление для автомата, а для каких-то нет. Мало того, что крышки подходят, так еще и подходят уплотнительные резинки, прокладки между ГБЦ и клапанной крышкой.

Какой момент затяжки клапанной крышки

SP038

  • Ноябрь 17, 2021
  • ремонт
  • гбц
  • клапанная крышка

После регулировки клапанов или в случае течи масла из-под клапанной крышки, необходимо заменить прокладку клапанной крышки на новую.

Перед установкой прокладки клапанной крышки на ГБЦ рекомендуем убедиться, что сама крышка ровно лежит на плоскости ГБЦ и при необходимости отрихтовать крышку.

Перед установкой крышки и прокладки рекомендуем хорошо обезжирить плоскость на ГБЦ и крышке, а так же советуем не использовать герметик.

После обезжиривания и сушки устанавливаем новую прокладку на шпильки крепления, затем крышку. Далее устанавливаем фигурные шайбы, пружинные шайбы (гровер) и наживляем гайки вручную.

Затяжку производить в следующей последовательности:


Момент затяжки гаек производителем не регламентируется, поэтому, по-аналогии с поддоном, гайки затягивать моментом 5. 8 нм.

Замена прокладки клапанной крышки Рено Логан

Здравствуйте. Произведем замену прокладки клапанной крышки на Рено Логан с двигателями 1.4, 1.6 (K7J, K7M).

Инструменты:

  • вороток
  • набор головок
  • плоская отвертка
  • динамометрический ключ (желательно)
  • Torx Т30

Артикул:

  • 7701471719 — оригинальная прокладка клапанной крышки на Логан с двигателями 1.4, 1.6 (K7J, K7M)

Пошаговая инструкция

1. С начало отсоединяем подводящий патрубок к корпусу фильтра.

Отсоединяем патрубок забора воздуха Рено Логан

Отсоединяем патрубок забора воздуха Рено Логан

2. Откручиваем четыре болта крепления корпуса воздушного фильтра.

Откручиваем болты крепежа корпуса воздушного фильтра Рено Логан

3. После откручивания болтов немного поднимаем корпус воздушного фильтра и отсоединяем два шланга от него.

Отсоединяем шланги от корпуса фильтра Рено Логан

После того как отсоедините шланги, убираем корпус фильтра в сторону.

Снимаем корпус-фильтра Рено Логан

4. Отключаем минусовую клемму аккумулятора и отсоединяем высоковольтные провода.

Отключаем высоковольтные провода Рено Логан

Еще снимаем разъем с модуля зажигания.

Отключаем разъем модуля зажигания Рено Логан

5. Отводим в сторону шланг который идет от абсорбера.

Отводим в сторону шланг идущий от абсорбера Рено Логан

6. Снимаем шланг сапуна.

Снимаем шланг сапуна двигателя Рено Логан

7. Освобождаем жгут проводов, который препятствует доступу к болтам крепления клапанной крышки.

Открываем две защелки с помощью плоской отвертки и жгут освобожден.Освобождаем жгут проводов для доступа к болтам клапанной крышки Рено Логан Освобождаем жгут проводов для доступа к болтам клапанной крышки Рено Логан Освобождаем жгут проводов для доступа к болтам клапанной крышки Рено Логан

8. Теперь у нас есть доступ ко всем болтам крепежа клапанной крышки. Но перед тем как их откручивать, очищаем и продуваем всю грязь с клапанной крышки которая при снятии может попасть в мотор.

[stextbox очисткой грязи не забудьте заткнуть отверстие дроссельной заслонки.[/stextbox]

9. Откручиваем восемь болтов крепежа клапанной крышки. Сразу срываем все болты, потом выкручиваем.

Откручиваем болты крепления клапанной крышки Рено Логан

10. После откручивания болтов поднимаем клапанную крышку.

Поднимаем клапанную крышку Рено Логан

11. Убираем старую и устанавливаем новую прокладку. Прокладка встает только в одном положении.

Устанавливаем прокладку клапанной крышки Рено Логан

12. Устанавливаем клапанную крышку.

Еще для удобства установки мы открутили модуль зажигания, он крепиться на трех болтах под Torx Т30. Лучше всего открутить его еще перед снятием клапанной крышки.

Устанавливаем клапанную крышку Рено Логан

Затягиваем болты клапанной крышки Рено Логан

13. Раскладываем болты и наживляем до упора от руки. Далее затягиваем крест-накрест от центра по приведенной ниже схеме.

Схема затяжки болтов клапанной крышки Рено Логан

Схема затяжки болтов

Я думаю у многих нет динамометрического ключа, поэтому затягиваем хорошо, главное не сорвать резьбу. Прокладка идет металлическая, перетянуть ее невозможно.

[stextbox затяжки 10,0 Н·м — это для тех у кого есть динамометрический ключ.[/stextbox]

24. Замена прокладки клапанной крышки. Рецидив

Покатался пару недель после замены прокладки клапанной крышки и случился лютый рецидив. Теперь и потеет и течет 🙁 В срочном порядке решил менять, причем в этот раз менять решил сам, по букварю с динамометрическим ключем (8 Нм).
Были использованы:
Прокладка клапанной крышки VICTOR REINZ (713816600). Читал положительные отзывы, решил попробовать (575руб)
Динамометрический ключ 5-25 Нм 1/4 Ombra (A90038)
Обезжириватель Химик 0,5 л (p.s.: обезжиривать советую "очистителем тормозов", удобнее)
3TON Очиститель подкапотного пространства (TC514)

Что интересно, "оригинальная" прокладка за 2 недели стала очень жесткой и потеряла эластичность.
Первый раз мне меняли прокладку без обезжиривания и крышку затягивали обычным ключом.

p.s.: сегодня 31 марта 2017г.: прокладка встала отлично (катался в разных режимах, 550км), от потливости мой Z16XER излечен 🙂

Фото в бортжурнале Opel Astra H Порядок затяжки клапанной крышки Z16XER/Z18XER (момент: 8 Нм) Фото в бортжурнале Opel Astra H Потеем и течём… Фото в бортжурнале Opel Astra H Вскрытие Фото в бортжурнале Opel Astra H К установке новой прокладки подготовил Фото в бортжурнале Opel Astra H К бою готов!
