Как правильно проверить шаровые шарниры
Зима – время испытаний для многих узлов автомобиля, но подвеске и ходовой части приходится наиболее тяжело. Одни из самых уязвимых деталей – шаровые шарниры, широко представленные в каталоге запчастей ACDelco. Причем речь не только об опорах рычагов передней подвески, но и наконечниках рулевых тяг, а также стойках стабилизатора. Все они по весне нуждаются в проверке.
Конструкции и особенности этих деталей мы подробно рассматривали в нашем материале, посвященном шаровым шарнирам, выпускаемым под брендом ACDelco. Точное литье, ковка, соответствующие нагрузкам металл и синтетические материалы – все это присуще и деталям подвески ACDelco для гарантийных и постгарантийных автомобилей — как производства концерна GM, так и других ведущих мировых производителей.
Детали с шаровыми шарнирами от ACDelco отличает высокое качество
Конструктивно, любые детали с шаровыми шарнирами имеют особенности эксплуатации. Несмотря на заложенный запас прочности, при неправильной эксплуатации они могут выйти из строя даже при малых пробегах.
Напомним, что любой шаровой шарнир предназначен для обеспечения подвижности одной детали относительно другой в строго определенных плоскостях. Причем сам по себе шаровой шарнир, или их пара, могут быть частью отдельной детали, соединяющей между собой еще две. Например, в случае применения в стойке или тяге стабилизатора поперечной устойчивости. Впрочем, на принцип устройства шарнира область применения практически не влияет.
Смысл его правильной работы заключается в ограниченной подвижности шарового пальца в обойме: возможности вращения вокруг своей оси, отклонения на определенные углы в пределах обоймы. И при этом — отсутствии какого-либо люфта между шаром пальца и синтетической вставкой в обойме.
Причина возникновения такого люфта кроется, как правило, в двух моментах. Первый – выработка синтетической вставки в обойме, чаще всего, вследствие использования некачественного материала или нарушении технологии изготовления.
При покупке такой шаровой шарнир нетрудно определить. Отклонить палец в обойме будет возможно лишь с большим трудом. Чаще всего — из-за недостатка смазки. Такой шарнир быстро выйдет из строя.
Повреждение пыльника приведет к коррозии шарового пальца и люфту
Второй момент – разрушение шара пальца по причине коррозии. Это происходит, если в обойму через поврежденный резиновый пыльник попадает влага. Тот самый случай, который так часто встречается зимой, и в виде люфта или стука проявляется к летнему сезону.
Если неисправность появилась у шаровых шарниров стойки стабилизатора, она не столь критична, хотя и доставит неприятные ощущения при проезде неровностей. Стук в подвеске будет гарантирован.
С шаровыми опорами рычагов передней подвески все куда серьезнее — из-за более высоких нагрузок, которым подвержены эти детали. Они соединяют рычаги подвески с массивными поворотными кулаками. И вот там люфт в шарнирах вызовет не только стук, но и нарушение углов установки колес с последующим неравномерным износом протектора и нарушением управляемости. При дальнейшем игнорировании проблемы, возможен обрыв шарового пальца, что может привести к серьезной аварии.
Еще более опасным может стать люфт или даже обрыв шарового пальца наконечника рулевой тяги. В этом случае одно из колес сможет произвольно повернуться на ходу в любую сторону. Все описываемые случаи, конечно, крайние и достаточно редкие. Чтобы не довести до них, лучше вовремя проверить шаровые шарниры, и вот каким образом.
Если нет подъемника – подойдет смотровая яма. В этих двух случаях для диагностики шаровых шарниров колеса можно не снимать. Первая операция – осмотр резиновых пыльников шарниров. Именно они защищают узлы от попадания влаги и разрушения.
Резиновые пыльники шаровых шарниров подлежат осмотру на предмет повреждений
Обычно, если пыльник не поврежден, а условия эксплуатации городские – качественные шаровые шарниры служат под 100 тыс. км, а то и больше. Однако, противогололедные реагенты в мегаполисах могут разъесть пыльники и за сезон, в зависимости от качества резины. Потому внимательно осматриваем их на предмет трещин и разрывов, а затем пробуем сжать пальцами, чтобы убедиться в эластичности.
В современных шаровых шарнирах пыльники, как правило, не меняются, а смазка заложена в достаточном количестве при производстве, как например, в деталях ACDelco. Так что при повреждении пыльника, замене подлежит весь узел с шарниром. Будь то опора рычага, наконечник рулевой тяги или стойка стабилизатора.

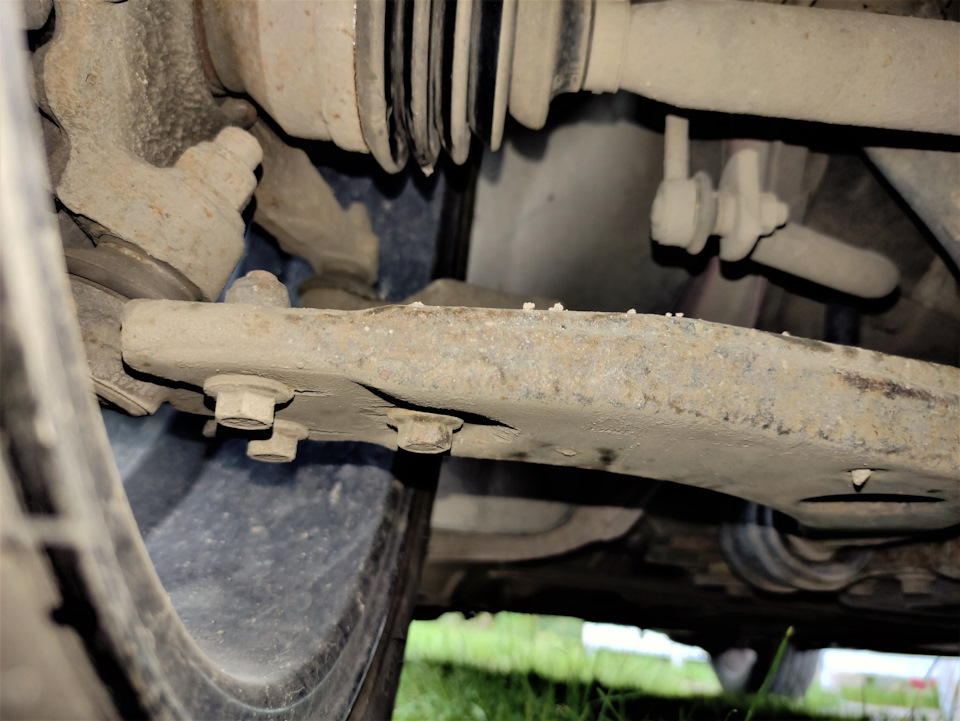

Если пыльники целы, проверяется люфт в шарнирах. Для шаровых опор нижних рычагов понадобится гидравлическая стойка. Автомобиль вывешивается на подъемнике, при помощи стойки рычаг нагружают снизу. После чего вставленной между поворотным кулаком и рычагом подвески монтировкой делают несколько покачиваний. Люфт в шарнире сразу проявит себя характерным стуком.
Та же операция применима, если автомобиль стоит на смотровой яме. Только в этом случае поддомкрачивается нижний рычаг, до момента вывешивания колеса.
В любом из вариантов диагностики пользоваться монтажной лопаткой нужно очень аккуратно. Есть риск повредить пыльник самой шаровой опоры, или пыльник ШРУСа, который находится рядом.

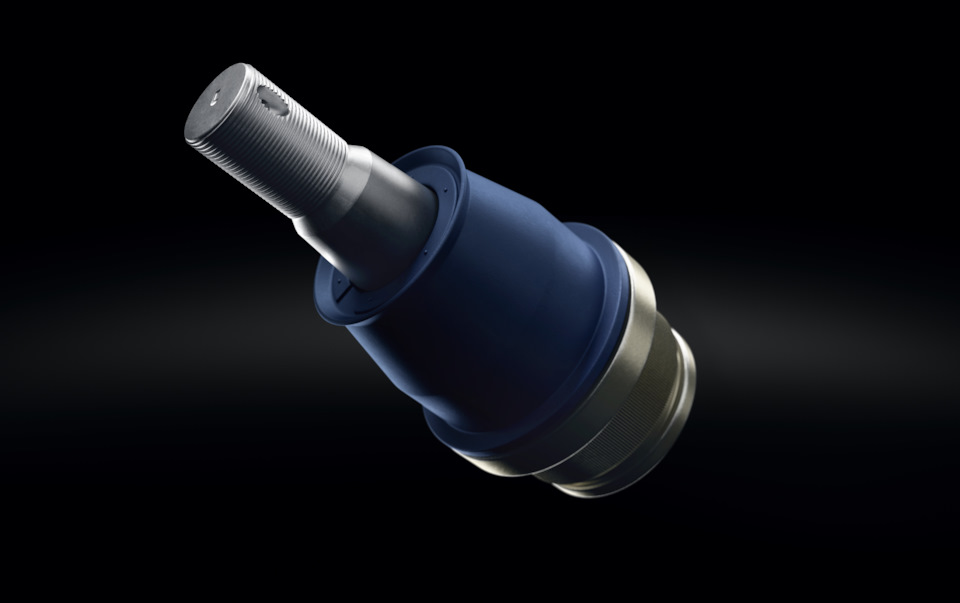

Шаровые опоры ACDelco рассчитаны на длительную эксплуатацию
В случае, если автомобиль имеет многорычажную переднюю подвеску, проверяется и верхняя шаровая опора. Методика похожая, только проводить проверку лучше с помощником, который должен держать руку на верхнем шарнире, чтобы почувствовать люфт. Как вариант – можно пошатать колесо в вертикальной плоскости. Но в этом случае помощнику придется нажать на педаль тормоза, чтобы исключить дополнительный люфт от ступичного подшипника.

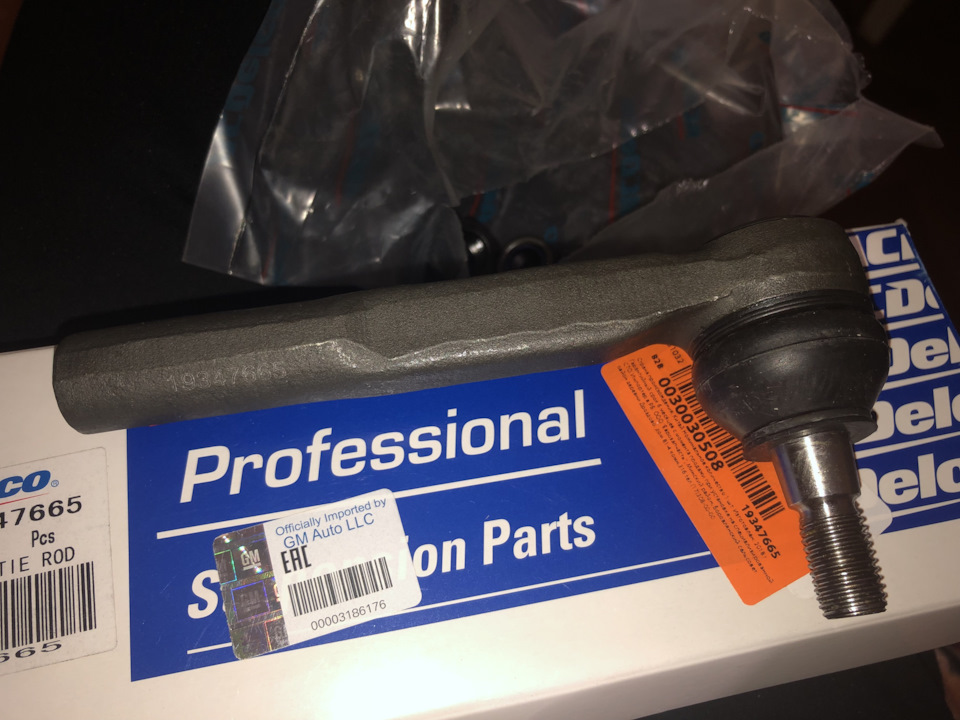

Аналогичным образом определяется наличие люфта и в рулевых наконечниках, которые имеют в конструкции шаровые шарниры. Только колесо покачивается в горизонтальной плоскости. Здесь есть еще один нюанс.

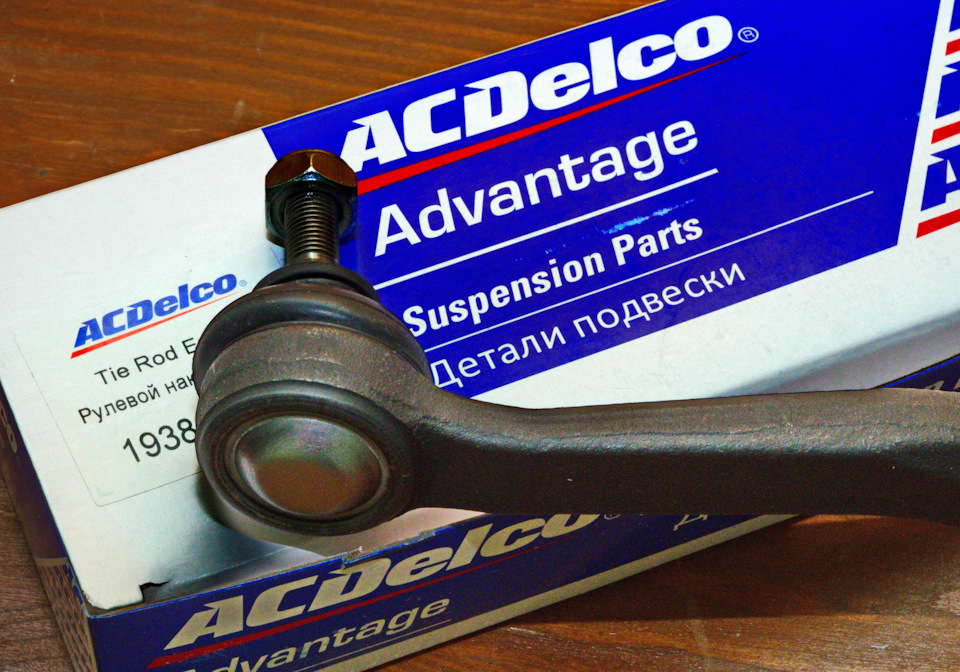

Рулевой наконечник ACDelco защищен от подделки голографической маркой
Дело в том, что в рулевой тяге есть еще один шаровой шарнир, с противоположной наконечнику стороны, палец которого прикручивается к рулевой рейке. Как правило, этот узел редко выходит из строя, но чтобы с уверенностью определить место люфта, снова придется прибегнуть к посторонней помощи.

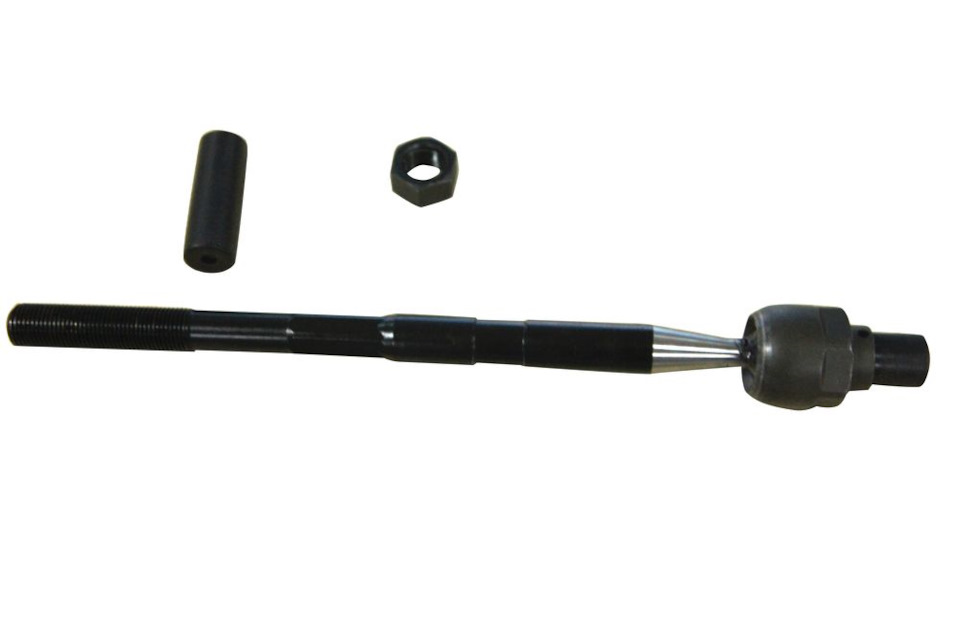

Шаровой шарнир рулевой тяги редко выходит из строя
Наконец, определить люфты в шарнирах стоек стабилизатора и вовсе несложно. Достаточно вывернуть рулевое колесо до упора в одну из сторон, и с усилием пошатать стойки стабилизатора. Малейший люфт в шарнирах – повод для замены.

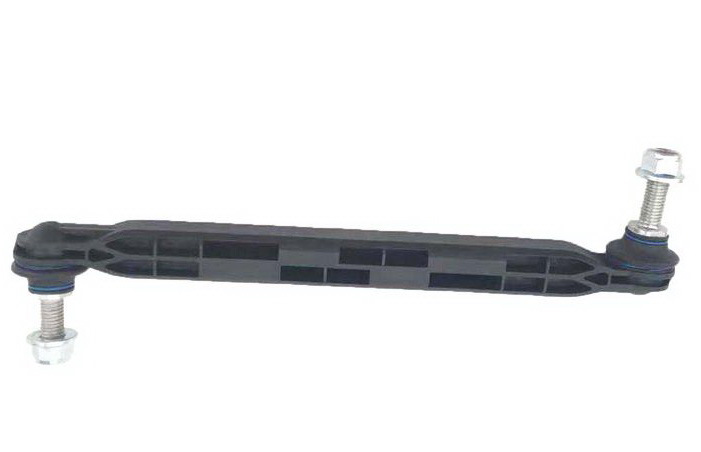

Стойка стабилизатора может быть выполнена не из металла, а из прочной пластмассы
Как мы и говорили в начале нашего рассказа, все эти детали, причем высокого качества, выпускает компания ACDelco. Подобрать их на нужный автомобиль можно при помощи электронного каталога, размещенного в www.acdelco.ru/соответствующем подразделе официального сайта бренда.
Теперь вам слово, уважаемые читатели! Делитесь своим опытом выявления неисправностей деталей с шаровыми шарнирами – способы диагностики, пробег до замены и так далее. Будем рады вашим дополнениям в комментариях.
.
Как проверить шаровую опору: способы
Водители задаются вопросом, как проверить шаровую опору, особенно, когда обнаружились какие-то неисправности и их нужно срочно устранить. Также проверка необходима после покупки новой шаровой. Существует большое количество способов самостоятельной «диагностики». Методы схожи друг с другом, но для каждого типа детали предусмотрен свой. Рассмотрим типы шаровых опор и самые правильные методы их проверки.
Типы шаровых опор
Шаровая опора — деталь, соединяющая колесную ступицу с рычагом подвески.
В конструкционной системе автомобиля данный элемент предназначен для свободного перемещения колеса по горизонтали и в то же время для блокировки его перемещения по вертикали.
Актуальные на сегодня шаровые опоры подразделяются на:
Однорычажные — их конструкция состоит из колес со ступицей, которые удерживаются на стойке в верхней части, а в нижней имеют опору на рычаг, контактирующей с шаровой. Обычно эта конструкция используется на машинах бюджетного класса.
Многорычажные — конструкция предполагает присутствие двух рычагов и, соответственно, двух шаровых опор.
Шкворневого типа опоры были раньше, но имели массу недостатков. Во-первых, их приходилось смазывать. Во-вторых, они не давали колесам перемещаться не по одной оси. Из-за этого машина управлялась водителем тяжело.
Когда стоит провести проверку?
Проводить проверку шаровой опоры нужно тогда, когда есть подозрения на возникновение неполадок.
Перечислим самые распространенные:
Стук — если от передних колес в момент езды по бездорожью доносится стук.
Виляние — если возникает своего рода «виляние» машины при езде по ровной поверхности.
Скрип — если водитель в момент поворота руля слышит странные скрипы.
Износ — если было замечено, что передние покрышки изнашиваются неравномерно, а именно большему износу подвергнуто колесо с неисправной шаровой.
Если обнаружился хотя бы один из этих признаков неисправности, рекомендуем заняться проверкой шаровых. Сделать это стоит как можно быстрее, поскольку неисправности носят в себе угрозу для пассажиров.
Методы
Диагностика шаровой опоры возможна в самостоятельном «режиме». Это актуально для тех, кто не имеет возможности попасть в сервис на диагностику.
Для работы потребуются:
Подъемник со смотровой ямой. Но есть один популярный метод, который позволяет обойтись без этого.
Домкрат. Он станет заменой подъемнику.
Гаечные ключи.
Монтировка.
Съемник шаровых опор.
В сети представлены подробные инструкции по проверке, включающие в себя информацию о размерах гаечных ключей и о типах съемников. Однако мы не будем указывать эти данные, поскольку они отличаются для разных марок автомобилей. Все перечисленные инструменты подбираются водителем самостоятельно, исходя из особенностей его машины.
Проверка нижней шаровой
Проверка шаровых опор, особенно нижних, осуществляется по тому же принципу, что и проверка верхних. Но окончательный результат «диагностики» будет лучше, если водитель воспользуется подъемником или монтировкой.
Для начала стоит подготовить монтировку и домкрат. Авто устанавливают на подъемнике или загоняют над ямой.
С помощью домкрата необходимо вывесить колесо, которое требуется проверить. Это проделывают в случае использования эстакады.
Если водитель решил воспользоваться подъемником, то нужно поднять его до определенной высоты.
Плоскую сторону монтировки прокладывают между рычагом опоры и цапфой.
Качают монтировку в обе стороны так, чтобы шаровой палец перемещался вертикально.
У исправного шарнира отсутствует люфт. Если люфт обнаружится, значит, опоре необходима замена. Все те же самые действия проделывают с другой стороны, поскольку опоры изнашиваются парно.
Проверка верхней шаровой без подъемника
Больше всего водителей интересует, как проверить шаровую опору без подъемника, ведь не у каждого есть возможность им воспользоваться. Как было сказано выше, проверка проходит аналогичным образом, что и в предыдущем пункте.
Для начала придется с помощью домкрата поднять колесо, требующее диагностики. Далее следует под опору поместить упор так, чтобы нагрузить ее. Если деталь действительно исправна, колесо останется подвешенным и будет спокойно вращаться без каких-либо посторонних шумов. Если ощущается биение и стуки, значит, опора неисправна и ее требуется заменить.
У некоторых моделей машин существует диагностическое отверстие в подвеске. Именно оно помогает измерить расстояние от опоры до пальца. Для того, чтобы проводить диагностику таким образом, водителю нужно знать значения расстояний. Для измерения потребуются специальные приборы, а также техническая документация.
Проверка пыльника
Во время диагностики шаровых требуется уделить особое внимание пыльнику. Эта деталь изготовлена из резины. Она выполняет защитную роль, то есть предотвращает попадание внутрь жидкости, грязи. Пыльник считается расходным материалом, поэтому его следует время от времени заменять. В зимнее время года в результате морозов, а также при механических воздействиях на нем появляются трещины. Внутрь трещин попадает песок и грязь, поэтому поверхность разрушается, смазочное вещество вымывается.
Мы советуем перед диагностикой шарниров всегда смотреть на состояние пыльника, проверять смазку и присутствие трещин. При наличии повреждений стоит заменить пыльник на новый без промедлений. Именно из-за порванной детали происходит снижение ресурса шаровой. В процессе замены не следует игнорировать набитие пыльника смазкой.
Из-за поврежденного пыльника страдает работа шаровой. Для ее проверки придуман еще один метод. Он подойдет тем, у кого в машине опора находится в вертикальном положении, т.е. жидкость попадает сверху и остается внутри, как «в бутылке».
Если добраться до опоры крайне сложно, необходимо воспользоваться обычным шприцом для инъекций. В шприц набирают жидкое масло, иголкой протыкают пыльник и заливают масло туда. Далее необходимо провести сравнение стуков до заливки и после. Если разница стала сразу заметна, значит, опоры действительно вышли из строя и их нужно заменить. Многие беспокоятся, что через проткнутое отверстие начнет попадать вода. Это не произойдет, поэтому можно не переживать за дырочку от иглы.
Проверка новой шаровой
К сожалению, вышедшие из строя шаровые нельзя отремонтировать. При этом детали для авто, даже выпущенные только с завода, не всегда имеют отличное качество. Это касается деталей неизвестных китайских компаний и не только. Тоже самое происходит и с новыми шаровыми опорами. Мы рекомендуем проверять товар после покупки визуально. Чтобы было проще разобраться с этим, следуйте представленным ниже советам.
Легче всего проверить деталь путем ее переворачивания вниз. Шаровая считается сломанной или некачественной в случае, если верхний конец пальца перешел вниз. Не стоит смотреть на то, что в ней отсутствует люфт. Со временем он гарантированно появится. Вместе с этим советуем дергать палец в разные стороны. Люфт, конечно же, должен отсутствовать, а также перемещение даваться с трудом.
Иногда можно приобрести такую шаровую, в которой пальцы будут ходить туго. У хорошей детали, после сдвига пальца в сторону, остается довольно плавный и легкий ход. Если она все равно продолжает туго двигаться, то рекомендуем не приобретать товар.
Некачественные детали также выдает тавотница (пресс-масленка), либо сделанное место под нее. Чаще всего это можно увидеть на китайских опорах. Почему не стоит покупать товар? Дело в том, что пресс-масленка морально устарела. У оригинальных изделий ее попросту нет.
В самую последнюю очередь при проверке шаровой уделяют внимание пыльнику. Он должен быть целый, без царапин и трещин. Лучше всего будет, если на нем окажется большое количество смазки. При желании автолюбитель сможет самостоятельно набить смазочное вещество.
Заключение
Мы выяснили, что проверить шаровые опоры можно разными способами, и даже без «участия» подъемника. Также при покупке новых деталей стоит обратить внимание на их качество. Не стоит покупать опоры с треснутым пыльником, с наличием пресс-масленки, а также с маленьким количеством смазки.
Выбрать инструктора:
Отзывы:
Брала уроки у Майи для подготовки к экзамену и отработки экзаменационного маршрута на МКПП. Инструктор великолепная, приятная в общении, спокойная, все понятно объясняет и отрабатывает твои ошибки до тех пор, пока все не получится идеально ( что потом очень пригодится на экзамене). Майя дает максимум полезной информации на занятии, все уроки проходят в очень спокойном позитивном настроении, что очень важно для начинающего водителя. После занятий с инструктором я стала более уверенной за рулем. Майя очень грамотно и разобрала со мной мои ошибки с парковкой, что не могли до нее сделать другие инструкторы, и как результат экзамен я сдала вообще без проблем. Поэтому о занятиях с данным инструктором у меня остались исключительно позитивные воспоминания, поэтому если у вас есть страхи перед вождением или неотработанные ошибки или просто хочется научиться лучше водить — очень рекомендую заниматься с Майей.
Хочу выразить благодарность инструктору Майе, спасибо за профессионализм, терпение, приятно обучаться у таких профессионалов своего дела. Всем советую инструктор бомба
Огромные спасибо Асе, с ней очень комфортно заниматься, перед сдачей экзамена переживает как за родного. Очень профессиональна, объясняет все очень понятно и отрабатывает до последнего, сдала с 3 раза сама.
09.08.2023 год — я получила права
Это был не лёгкий путь, но очень увлекательный благодаря Майе.
Майя — это не только лучший инструктор, в первую очередь она хороший человек.
Когда Вы ищете себе наставника — Вы ищете друга, который сможет быть Вам и приятен и полезен.
Майя совмещает в себе все эти качества. Она всегда с пониманием относится к ученику, чувствует как лучше объяснить сложные темы или показать на практике пути решения, не будет давать тебе ложных надежд и обещаний, но всегда будет тебя поддерживать и следить за тем, чтобы из-за каких-то маленьких неудач, ты не отходил от своей цели.
Смотря на Майю видно, что ее работа — это её призвание, она действительно отличный специалист в своем деле
И если вы ищете себе инструктора по душе, то я Вам советую обращаться именно к Майе.
Мой путь с Майей не заканчивается, мы не прощаемся, а едем дальше покорять просторы нашего города и совершенствовать полученные знания, превращая их в драгоценный опыт)
Майя — прекрасный инструктор по вождению. Она говорит, как лучше поступить в той или иной ситуации. Спокойно реагирует, если что-то делаешь не так, видно, что она действительно стремится научить, страхует при необходимости. Я вижу свой успех в каждом занятии. Она настоящий профессионал и хороший человек. Очень рекомендую Майю, она способная качество обучить вождению.
Здравствуйте! Меня зовут Елизавета. Я сегодня сдала на права и хочу выразить большую благодарность инструктору Майе (в виде отзыва). Все подробно рассказала про маршрут, показала подводные камни. Всегда была на связи и поддерживала.
От всей души рекомендую занятия с Майей. Полезно и очень приятно общаться
Яков –инструктор «от бога». Корректный, спокойный и внимательный. Чувствуется что не занимается «отбывальщиной» — урок отрабатывается качественно и минуту в минуту!
Мне понравился его подход к обучению: в процессе урока после выполнения задания он помогает понять где и какую ошибку совершила и доступно объясняет — как это исправить.
После автошколы мое самое большое достижение было — ехать по прямой на 2-й передаче. Все остальные маневры были «смерти подобны». Боялась всего: ускорения, перестроения, поворотов и разворотов. Как оказалось, еще и техника вождения так себе! Парковка в условиях города оказалась не под силу (конусов же нет!).
Яков помог справится с этим, появилась уверенность за рулем и даже стало нравиться!
Очень рекомендую!
Спасибо Светлане за подготовку к сдаче экзамена в ГАИ по Пяловскому маршруту. Брал несколько уроков, отработали все от и до, подтянул слабые места и вот я с правами)
Светлана — шикарный инструктор и человек! Пришла к ней после автошколы, чтобы подготовиться по маршруту ГАИ, за одно занятие с ней узнала больше, чем за всё проведённое время с инструктором автошколы. Очень четко, подробно, доступно учит вождению. Благодаря ее ориентирам все упражнения с парковками, разворотами, поворотами выполняешь потом на ура! Занятия всегда проходят в комфортной, позитивной обстановке и очень продуктивно. Выражаю Светлане огромнейшую благодарность, которую просто не передать словами! Светлана, вы лучшая! Всем советую и рекомендую!
Хочу сказать огромное СПАСИБО Светлане. Именно благодаря занятиям с ней у меня получилось сдать экзамен. Пришла фактически нулёвая после автошколы. Светлана терпеливо, очень профессионально обучила меня всем необходимым вещам. На экзамене я парковалась идеально и не задумываясь. Светлана также шла мне навстречу, подстраивалась под мой негибкий график, находила возможность заниматься в удобное для меня время. Замечательный инструктор!
Огромнейшее спасибо Светлане! За одно занятие рассказала и показала все премудрости парковки, все доступно и понятно объяснила. Как итог — успешная сдача в ГАИ!
Хочу сказать большое спасибо Светлане за подготовку к экзаменам на Лобненском маршруте ГИБДД. Хочется отметить высокий профессионализм, заинтересованность в качественной подготовке будущего водителя, ее умение удобно составить график занятий ( Светлана работает и в вечерние часы). Отдельные слова благодарности за обучение парковкам. Некоторые ориентиры, работающие на 100%, Светлана нашла сама ( ни в одном ролике на Ютюбе ориентир для движения на прямых колесах при параллельной парковке я не встретила, это ее личная! разработка). Благодаря Светлане, тренировкам с ней, я самостоятельно сдала экзамен. Всего Вам самого доброго, ещё раз СПАСИБО!
У Майи я оказалась случайно, и это как раз та случайность, что называется удачей. Отработка лобненского маршрута и парковки превратилась в увлекательный захватывающий процесс, и в этом заслуга инструктора. Майя все объяснения и замечания делает спокойно, точно и очень профессионально. Каждый элемент прорабатывается до уверенного правильного выполнения. Майя внимательный, отзывчивый, чуткий человек и профессиональный инструктор. Экзамен сдан!
Всем рекомендую: обращайтесь к Майе!
Майя, спасибо Вам большое!
Хочу сказать огромное спасибо инструктору Асе за профессионализм! Научила водить, помогла стать уверенней на дороге. Она доброжелательная, веселая и дружелюбная, но при этом объясняет четко и понятно, благодаря ей с нуля научилась водить. На ее уроки я шла как на праздник
Хочу, сказать огромное спасибо Светлане!
Пришла к ней после автошколы, вообще с нулевым опытом, Света очень четко и ясно объясняла все задания, как их выполнять и что делать нельзя))) она просто на отлично знает маршрут и все подводные камни, подбирает все ориентиры для парковки под Вас так, что вы потом паркуетесь как бог
Только что была первая и успешная сдача в гаи. Сразу первое, что захотелось сделать, написать отзыв о Светлане. До нее у меня было 3 инструктора от автошколы люкс в Отрадном, 52 часа практики и пришла я к ней нулевая вообще
Огромное спасибо Асе. Брала у неё 2 занятия по маршруту Строгино перед экзаменом.
Очень понравилось с ней ездить, все чётко объясняла, показывала, рассказала о тонкостях и нюансах.
Также порекомендовала посмотреть дополнительно видео.
После занятий с ней, сдала экзамен, благодарна от всей души.
Ася отличный инструктор, большой профессионал, очень доходчиво и понятно объяснила каждый нюанс, отличней инструктор, очень рад, что попал именно к ней!
Асия замечательно и профессионально преподаёт уроки вождения! Плюс доброжелательная и спокойная, что немаловажно для инструктора. Огромное спасибо Асие! Сдала экзамен с её помощью! Успехов, милая Асия!
Инструктор очень замечательный, просто отличный! Хорошо и терпеливо всё объясняет, все нюансы до мелочей! В автошколе научили только возить себя на площадку и обратно. Поэтому взял дополнительные занятия после автошколы, чтобы научиться левым и правым поворотам и разворотам. Указывает на ошибки, он реально учит ездить! Буду заниматься у него до тех пор, пока не научусь нормально ездить в условиях, когда другие часто нарушают. Плюс попрактикуюсь на Лада Гранта с МКПП.
Поиск по сайту Автоинструктор199
Учебные упражнения по вождению
Брала уроки у Майи для подготовки к экзамену и отработки экзаменационного маршрута на МКПП. Инструктор великолепная, приятная в общении, спокойная, все понятно объясняет и отрабатывает твои ошибки до тех пор, пока все не получится идеально ( что потом очень пригодится на экзамене). Майя дает максимум полезной информации на занятии, все уроки проходят в очень спокойном позитивном настроении, что очень важно для начинающего водителя. После занятий с инструктором я стала более уверенной за рулем. Майя очень грамотно и разобрала со мной мои ошибки с парковкой, что не могли до нее сделать другие инструкторы, и как результат экзамен я сдала вообще без проблем. Поэтому о занятиях с данным инструктором у меня остались исключительно позитивные воспоминания, поэтому если у вас есть страхи перед вождением или неотработанные ошибки или просто хочется научиться лучше водить — очень рекомендую заниматься с Майей.
Хочу выразить благодарность инструктору Майе, спасибо за профессионализм, терпение, приятно обучаться у таких профессионалов своего дела. Всем советую инструктор бомба
Огромные спасибо Асе, с ней очень комфортно заниматься, перед сдачей экзамена переживает как за родного. Очень профессиональна, объясняет все очень понятно и отрабатывает до последнего, сдала с 3 раза сама.
3 способа диагностики неисправности шаровой опоры
Шаровая опора является важным и ответственным элементом подвески автомобиля, неисправность которой может привести к аварийной ситуации. Практически каждый водитель мог наблюдать стоящий автомобиль на дороге с вывернутым наружу передним колесом и деформированным крылом. Все это и есть последствие разрушения шаровой опоры. В большинстве случаев палец с шаром выскакивает из корпуса опоры при движении с места и невысокой скорости. На большой скорости на трассе подобные происшествия чаще всего приводят к трагическим последствиям. Поэтому каждый водитель должен знать, как проверить шаровую опору на собственном автомобиле.
Конструкция шаровой опоры
Для гибкого сочленения рычагов с цапфой для обеспечения управляемого поворота передних колес используются шаровые опоры, которые состоят из следующих деталей:
- цилиндрический корпус опоры;
- палец с шаром;
- полимерный вкладыш;
- прижимная шайба;
- эластичный пыльник.
На устаревших моделях ВАЗ и Москвич устанавливались разборные шаровые опоры, что позволяло в случае выработки полимерных вкладышей произвести их замену. На современных автомобилях устанавливаются не разборные опоры, которые в случае обнаружения дефекта подлежат замене.
Причины поломки шаровой опоры
Основной неисправностью шаровой опоры является выработка полимерного вкладыша. Вследствие выработки между вкладышем и шаром пальца образуется люфт, который способствует быстрому и полному разрушению полимера. Перемещаясь под нагрузками, шар постепенно деформирует отверстие корпуса, что и приводит в результате к выпадению пальца из цилиндра корпуса.
Нарушение герметичности эластичного пыльника способствует преждевременному разрушению полимерного вкладыша. Попадание влаги приводит к вымыванию смазки и коррозии пальца. Грязь и дорожная пыль также ускоряют процесс износа, действуя как абразив.
Способы проверки исправности шаровой опоры
Как проверить шаровую опору без подъемника?
Многих водителей интересует вопрос, как проверить шаровую опору без подъемника или эстакады? Диагностика производится следующим образом.
Установив и закрепив автомобиль на площадке с твердым покрытием, поднять домкратом и снять колесо. Подставить под нижний рычаг деревянную или металлическую подставку и опустить автомобиль. Эти действия необходимы для сжатия пружины подвески. Перемещая руками цапфу сверху вниз, легко определить наличие или отсутствие люфта в шаровой опоре. Визуально определить состояние пыльника на предмет целостности.
Проверка шаровой опоры с помощью подъемника (эстакады)
Проверить состояние шаровой опоры на эстакаде или смотровой яме достаточно просто. Пружины подвески сжаты под тяжестью автомобиля. Достаточно установить монтировку, между цапфой и рычагом произведя несколько резких нажимов. Наличие люфта пальца будет указывать на неисправность опоры.
Вертикальный люфт при разжатой пружине определить достаточно сложно, особенно на тяжелых внедорожниках, как правило, имеющих многорычажную подвеску. Поэтому при диагностике на автомобильном подъемнике следует сжать пружину гидравлической стойкой, установленной под нижний рычаг, и для проверки узла воспользоваться монтировкой.
Проверка шаровой опоры с демонтажем и разборкой
Для проверки технического состояния снятой с автомобиля шаровой опоры достаточно повернуть ее набок. Если в этом состоянии верхний конец пальца под своей тяжестью опустился вниз, то ресурс опоры практически выработан и скоро появится люфт. Такую опору лучше сразу заменить.
Разборные шаровые опоры давно утратили свою актуальность, и даже если в наследство достался старенький Москвич или Вазовская копейка, вряд ли удастся найти запасные детали для шаровой опоры. Проще установить более современные неразборные узлы.
Резюме
Самостоятельно проверить состояние шаровой опоры не сложно даже при отсутствии эстакады или подъемника. Своевременная диагностика позволит вовремя избежать крупных неприятностей, связанных с неисправностью шаровых опор.
Как проверить шаровую опору без подъемника
Зима – время испытаний для многих узлов автомобиля, но подвеске и ходовой части приходится наиболее тяжело. Одни из самых уязвимых деталей – шаровые шарниры, широко представленные в каталоге запчастей ACDelco. Причем речь не только об опорах рычагов передней подвески, но и наконечниках рулевых тяг, а также стойках стабилизатора. Все они по весне нуждаются в проверке.
Конструкции и особенности этих деталей мы подробно рассматривали в нашем материале, посвященном шаровым шарнирам, выпускаемым под брендом ACDelco. Точное литье, ковка, соответствующие нагрузкам металл и синтетические материалы – все это присуще и деталям подвески ACDelco для гарантийных и постгарантийных автомобилей — как производства концерна GM, так и других ведущих мировых производителей.
Конструктивно, любые детали с шаровыми шарнирами имеют особенности эксплуатации. Несмотря на заложенный запас прочности, при неправильной эксплуатации они могут выйти из строя даже при малых пробегах.
Напомним, что любой шаровой шарнир предназначен для обеспечения подвижности одной детали относительно другой в строго определенных плоскостях. Причем сам по себе шаровой шарнир, или их пара, могут быть частью отдельной детали, соединяющей между собой еще две. Например, в случае применения в стойке или тяге стабилизатора поперечной устойчивости. Впрочем, на принцип устройства шарнира область применения практически не влияет.
Смысл его правильной работы заключается в ограниченной подвижности шарового пальца в обойме: возможности вращения вокруг своей оси, отклонения на определенные углы в пределах обоймы. И при этом — отсутствии какого-либо люфта между шаром пальца и синтетической вставкой в обойме.
Причина возникновения такого люфта кроется, как правило, в двух моментах. Первый – выработка синтетической вставки в обойме, чаще всего, вследствие использования некачественного материала или нарушении технологии изготовления.
При покупке такой шаровой шарнир нетрудно определить. Отклонить палец в обойме будет возможно лишь с большим трудом. Чаще всего — из-за недостатка смазки. Такой шарнир быстро выйдет из строя.
Второй момент – разрушение шара пальца по причине коррозии. Это происходит, если в обойму через поврежденный резиновый пыльник попадает влага. Тот самый случай, который так часто встречается зимой, и в виде люфта или стука проявляется к летнему сезону.
Если неисправность появилась у шаровых шарниров стойки стабилизатора, она не столь критична, хотя и доставит неприятные ощущения при проезде неровностей. Стук в подвеске будет гарантирован.
С шаровыми опорами рычагов передней подвески все куда серьезнее — из-за более высоких нагрузок, которым подвержены эти детали. Они соединяют рычаги подвески с массивными поворотными кулаками. И вот там люфт в шарнирах вызовет не только стук, но и нарушение углов установки колес с последующим неравномерным износом протектора и нарушением управляемости. При дальнейшем игнорировании проблемы, возможен обрыв шарового пальца, что может привести к серьезной аварии.
Еще более опасным может стать люфт или даже обрыв шарового пальца наконечника рулевой тяги. В этом случае одно из колес сможет произвольно повернуться на ходу в любую сторону. Все описываемые случаи, конечно, крайние и достаточно редкие. Чтобы не довести до них, лучше вовремя проверить шаровые шарниры, и вот каким образом.
Если нет подъемника – подойдет смотровая яма. В этих двух случаях для диагностики шаровых шарниров колеса можно не снимать. Первая операция – осмотр резиновых пыльников шарниров. Именно они защищают узлы от попадания влаги и разрушения.
Обычно, если пыльник не поврежден, а условия эксплуатации городские – качественные шаровые шарниры служат под 100 тыс. км, а то и больше. Однако, противогололедные реагенты в мегаполисах могут разъесть пыльники и за сезон, в зависимости от качества резины. Потому внимательно осматриваем их на предмет трещин и разрывов, а затем пробуем сжать пальцами, чтобы убедиться в эластичности.
В современных шаровых шарнирах пыльники, как правило, не меняются, а смазка заложена в достаточном количестве при производстве, как например, в деталях ACDelco. Так что при повреждении пыльника, замене подлежит весь узел с шарниром. Будь то опора рычага, наконечник рулевой тяги или стойка стабилизатора.
Если пыльники целы, проверяется люфт в шарнирах. Для шаровых опор нижних рычагов понадобится гидравлическая стойка. Автомобиль вывешивается на подъемнике, при помощи стойки рычаг нагружают снизу. После чего вставленной между поворотным кулаком и рычагом подвески монтировкой делают несколько покачиваний. Люфт в шарнире сразу проявит себя характерным стуком.
Та же операция применима, если автомобиль стоит на смотровой яме. Только в этом случае поддомкрачивается нижний рычаг, до момента вывешивания колеса.
В любом из вариантов диагностики пользоваться монтажной лопаткой нужно очень аккуратно. Есть риск повредить пыльник самой шаровой опоры, или пыльник ШРУСа, который находится рядом.
В случае, если автомобиль имеет многорычажную переднюю подвеску, проверяется и верхняя шаровая опора. Методика похожая, только проводить проверку лучше с помощником, который должен держать руку на верхнем шарнире, чтобы почувствовать люфт. Как вариант – можно пошатать колесо в вертикальной плоскости. Но в этом случае помощнику придется нажать на педаль тормоза, чтобы исключить дополнительный люфт от ступичного подшипника.
Аналогичным образом определяется наличие люфта и в рулевых наконечниках, которые имеют в конструкции шаровые шарниры. Только колесо покачивается в горизонтальной плоскости. Здесь есть еще один нюанс.
Дело в том, что в рулевой тяге есть еще один шаровой шарнир, с противоположной наконечнику стороны, палец которого прикручивается к рулевой рейке. Как правило, этот узел редко выходит из строя, но чтобы с уверенностью определить место люфта, снова придется прибегнуть к посторонней помощи.
Наконец, определить люфты в шарнирах стоек стабилизатора и вовсе несложно. Достаточно вывернуть рулевое колесо до упора в одну из сторон, и с усилием пошатать стойки стабилизатора. Малейший люфт в шарнирах – повод для замены.
Как мы и говорили в начале нашего рассказа, все эти детали, причем высокого качества, выпускает компания ACDelco. Подобрать их на нужный автомобиль можно при помощи электронного каталога, размещенного в www.acdelco.ru/соответствующем подразделе официального сайта бренда.
Теперь вам слово, уважаемые читатели! Делитесь своим опытом выявления неисправностей деталей с шаровыми шарнирами – способы диагностики, пробег до замены и так далее. Будем рады вашим дополнениям в комментариях.
.
Как проверить шаровую опору
Вопрос как проверить шаровую опору может волновать как при появлении симптомов ее неисправности, так и элементарно при покупке новой. Существует три основных метода проверки исправности — без вывешивания колес, с поддомкрачиванием машины и при помощи подъемника, на котором поднимают автомобиль (обычно используют в автосервисе). Также проверка зависит от типа шаровой опоры — однорычажная (другое название подвеска Макферсона) и многорычажная. Кроме того выделяют нижнюю и верхнюю опоры. Несмотря на разнообразие, методы проверки во многом схожи, и доступны практически любому автовладельцу, имеющему элементарные навыки выполнения ремонтных работ в автомобиле.
Как понять что шаровая разбита
Понять что нужна проверка шаровой опоры можно по одному из четырех главных признаков:
- появление стука, исходящего от передних колес, во время езды по неровностям, особенно на большой скорости;
- виляние авто со стороны в сторону при прямолинейном движении по дороге;
- шаровая скрипит при повороте руля в одну или другую сторону;
- передние покрышки имеют неравномерный износ, в частности, больше изнашивается то колесо, где установлена проблемная шаровая, а сам износ больше на внутренней поверхности покрышки.
При появлении хотя бы одного из перечисленных признаков рекомендуется выполнить проверку элементов подвески автомобиля, в том числе шаровых опор. И желательно сделать это как можно раньше, чтобы, во-первых, сэкономить на ремонте, а во-вторых, обезопасить себя и пассажиров во время движения, поскольку неисправная шаровая опора несет в себе потенциальную угрозу.
Методы проверки шаровой опоры
Существует 3 основных метода, позволяющих автовладельцу самому проверить состояние шаровой автомобиля. Первый и самый простой — не снимая колеса и даже не поддомкрачивая машину. Второй — с использованием домкрата (нужно вывешивать колеса поочередно). Третий — с использованием подъемника. Такой метод доступен правда лишь в условиях СТО, но подобный метод диагностики дает самый точный ответ на вопрос о состоянии шаровой опоры автомобиля. Также методы проверки отличаются в зависимости от того, к какому типу относится шаровая — однорычажному или многорычажному. Так что рассмотрим более детально исправность шаровой без подъемника ориентируясь лишь стук, люфт и степень износа по тому как шар болтается в корпусе.
Типы шаровых опор
Выбор метода проверки зависит от типа используемых в автомобиле шаровых опор. Как указывалось выше, они бывают двух типов, в частности:
- Однорычажная или типа Макферсон. Конструкция выполнена таким образом, что в верхней части колесо и его ступица держится на стойке, и вместе с этим снизу опирается на рычаг, с которым контактирует шаровая опора. Такая конструкция используется в большинстве обычных бюджетных автомобилей и чаще всего описывается проверка именно такого типа устройства.
- Многорычажная. Здесь конструкция предполагает наличие двух рычагов — верхнего и нижнего, к которым прикреплен поворотный кулак. В соответствии с тем, что рычагов два, то и шарниров имеется два, по одному с каждой стороны.
Как проверить шаровую опору без подъемника
Далее рассмотрим по порядку алгоритм поиска износа шаровых различных типов, что правда зачастую методы их проверки во многом схожи, соответственно, их можно использовать для разных типов шаровых шарниров.
Как проверить верхнюю шаровую на машине
Для проверки исправности верхней многорычажной шаровой опоры необходимо следовать по следующему алгоритму (он даст возможность проверить люфт):
- Машину необходимо установить на ровную площадку и установить на ручной тормоз.
- Попросите помощника сесть на место водителя и нажать на педаль тормоза. Вместо помощника можно зафиксировать педаль тормоза с помощью подручных средств (тяжелого предмета, упертой в педаль монтировки). Фиксация тормоза исключает возможное появление люфта ступичного подшипника при его наличии.
- Возьмитесь руками за верхнюю часть колеса и раскачивайте его в направлении, перпендикулярном движению машины, то есть, от себе/к себе.
Проверка верхней шаровой
Если в верхнем шарнире на опоре имеется люфт, то в процессе описанной проверки он будет четко ощущаться. Также при этом возможно будут слышны щелчки или скрипы, исходящие из шаровой опоры. Однако зачастую такая проверка подходит лишь в случае значительного износа, на начальном этапе подобный алгоритм может не дать результата.
Поэтому для проверки лучше воспользоваться домкратом. Алгоритм будет тот же самый, однако отличие будет состоять в том, что раскачивать нужно не только верхнюю часть колеса, но и нижнюю, и боковые. В частности, можно взяться одной рукой за верхнюю часть колеса, а другой — за нижнюю. Далее раскачивать колесо в вертикальной плоскости. Аналогичную проверку можно выполнить, если одной рукой взяться за левую часть колеса, а другой за правую. Раскачивать колесо в этом случае надо в горизонтальной плоскости. Если имеют место люфт и «нездоровые» скрипящие звуки, то необходимо заменить опору на новую. Кот такие простые действия помогут проверить шаровые не снимая и без подъемника.
Как проверить исправность нижней шаровой
Проверить нижние шаровые можно так само как и в случае с верхними, но результат будет намного эффективнее если задействовать монтировку и установить машину на эстакаде или подъемнике. Нужно просовывать монтажку между цапфой и рычагом, чтобы разгрузить шаровую опору и проверить возможность ее движения. Приведенные ниже методы проверки подходят для проверки однорычажной системы.
Проверка нижних шаровых на подъемнике
Проверка шаровой видео инструкция
Так, для проверки нижней шаровой в однорычажной системе подвески необходимо использовать домкрат и монтировку. Машину желательно загнать на эстакаду (смотровую яму) либо на подъемник с тем, чтобы было удобнее выполнять диагностику. Алгоритм проверки в данном случае будет следующим:
- Установить машину на эстакаду (с установкой на ручной тормоз) либо на подъемник.
- Если используется смотровая яма или эстакада, то необходимо воспользоваться домкратом, в частности, вывесить то колесо, опора которого проверяется. Подъемник с машиной, естественно, нужно поднять до удобной высоты.
- Аккуратно, таким образом, чтобы не порвать пыльник (его тоже нужно будет проверить) заложить плоский конец монтировки между проушиной поворотного кулака (цапфа) и рычагом опоры.
- Далее нужно аккуратно покачать монтировкой вверх и вниз таким образом, чтобы разгрузить и вновь загрузить проверяемый шарнир. То есть, шаровой палец будет двигаться в вертикальном направлении.
- Если шарнир исправен — люфта под монтировкой быть не должно. Если он есть — его сразу будет видно на глаз и даже ощущаться на ощупь. Наличие люфта — прямое указание на то, что шаровая опора пришла в негодность и требует замены.
Проверка нижней шаровой опоры на машине без подъемника
Метод проверки шаровой без подъемника можно осуществить с помощью дополнительного упора, наподобие пенька, способного выдержать массу автомобиля либо подобной конструкции.
Так, вначале надо поддомкратить испытуемое колесо, после чего под шаровую поместить упор таким образом, чтобы нагрузить шаровую опору. Если она находится в относительном порядке, то колесо автомобиля останется в подвешенном состоянии и будет беспрепятственно вращаться, не издавая посторонних стучащих звуков. Если при вращении колеса в нем чувствуется биение и стук — значит, шаровая опора вышла из строя и подлежит замене.
Конструкция подвески некоторых автомобилей еще предусматривает и наличие диагностического отверстия, специально сделанного для измерения расстояния от поверхности шаровой опоры до основания пальца. Однако при этом необходимо знать допустимые значения соответствующих расстояний. Их можно узнать из технической документации. Расстояние проверяется измерительными приборами. Наличие указанного отверстия значительно упрощает процесс диагностики шаровой опоры на износ своими руками без каких либо приспособлений.
Проверка пыльника шарового шарнира
В процессе проверки состояния шаровой опоры обязательно нужно обратить внимание на ее пыльник. Он выполнен из резины и его задача состоит в том, чтобы не допустить попадания внутрь шарнира влаги, пыли и различного мусора с дороги в процессе эксплуатации машины. Пыльник, по большому счету, является расходным материалом и подлежит периодической замене. В результате перепада температур (в том числе зимой), механических воздействий, повреждений и просто в процессе старения на его резиновом корпусе могут появиться сначала мелкие, а потом все более укрупняющиеся трещины, через которые пыль, песок и прочий мелкий мусор будет попадать внутрь шаровой опоры. Эта смесь будет работать в качестве абразива, постепенно разрушая металлические поверхности и вымывая смазку.
Поэтому при выполнении ревизии всегда нужно обращать внимание на состояние пыльника, наличие в нем мусора и смазки. Если он поврежден — его нужно обязательно заменить на новый, поскольку использование порванного пыльника ведет к резкому снижению общего ресурса шаровой. А при замене пыльника на новый нужно не забыть набить его смазкой («Литолом», ШРБ-4 или их аналогами).
Существует еще один нестандартный метод проверки шаровой, в частности, из-за повреждения пыльника. В частности, метод подойдет для проверки на машинах, у которых шаровая стоит вертикально пальцем вверх, то есть, вода если попадает внутрь, то остается внутри как в сосуде, а попадает она сверху через уплотнение сальника. Так, на машинах, где сложно демонтировать и вообще добраться до опоры, можно взять обычный медицинский шприц с иголкой и налить в него немного жидкого масла (2…3 кубика). Далее нужно в верхней части иголкой шприца проткнуть пыльник и залить внутрь имеющееся масло. После этого сравнить характер старого стука и стука после заливки масла. Если появилась разница — значит, шаровая вышла из строя и ее желательно заменить. Что касается дырки от иглы, то через нее вода не попадет внутрь, поэтому автовладелец может быть спокоен насчёт этого.
Проверка новой шаровой опоры
Многие новые автомобильные детали даже с завода имеют не такое высокое качество, как того хотелось бы автолюбителю. Особенно это касается бюджетных запчастей от малоизвестных китайских и прочих брендов. Актуально это и для новых шаровых. Поэтому перед покупкой запчасти имеет смысл проверить ее состояние путем визуального осмотра. К слову, подобную проверку можно выполнять и в случае, если по каким-либо причинам автовладелец демонтировал проблемную шаровую. Что касается ремонта, то современные шаровые являются неремонтопригодными, а вот старые детали для «Москвичей» или ВАЗа-классики зачастую выполнялись с возможностью замены полимерного вкладыша, то есть, с возможностью восстановления.
Самый простой метод проверки снятой или новой шаровой является процедура с переворачиванием их шаровым пальцем вниз. Если при этом верхний (при переворачивании соответственно нижний) конец пальца под собственным весом опустился вниз (а тем более если попросту выпал из посадочного места), то такая шаровая заведомо неисправна и подлежит замене. Даже если большого люфта в ней еще нет, это лишь дело времени. Аналогично имеет смысл подергать шаровой палец из стороны в сторону на его посадочном месте. Мало того что люфт должен отсутствовать, так и само перемещение должно быть с небольшим усилием!
Другой признак некачественных (в основном, китайских) шаровых опор — наличие у них тавотницы, либо места под нее. У оригинальных качественных опор тавотницы быть не должно (грубо говоря, считается, что тавотница — это прошлый век). Для справки — тавотница это старое название пресс-масленки. Название происходит от слова тавот, как раньше назывались смазочные масла. Соответственно, тавотница — это приспособление для подачи смазочного материала.
Также у новой шаровой необходимо обязательно осмотреть целостность пыльника. Он не только не должен иметь повреждений (даже мелких трещин), но и под ним должно быть обильное количество смазки. В противном случае автовладельцу лучше набить смазочный материал в пыльник самостоятельно перед установкой его на машину.
Заключение
Лучше всего проверять работоспособность шаровой опоры на подъемнике, однако и своими руками вполне можно обойтись, воспользовавшись домкратом и монтировкой. Также не забудьте проверить пыльник. Главное, выполнить проверку своевременно с тем, чтобы заменить шаровую на той стадии, когда она еще не угрожает безопасности водителя и пассажиров при движении автомобиля!
Как проверить шаровую опору: способы
Водители задаются вопросом, как проверить шаровую опору, особенно, когда обнаружились какие-то неисправности и их нужно срочно устранить. Также проверка необходима после покупки новой шаровой. Существует большое количество способов самостоятельной «диагностики». Методы схожи друг с другом, но для каждого типа детали предусмотрен свой. Рассмотрим типы шаровых опор и самые правильные методы их проверки.
Типы шаровых опор
Шаровая опора — деталь, соединяющая колесную ступицу с рычагом подвески.
В конструкционной системе автомобиля данный элемент предназначен для свободного перемещения колеса по горизонтали и в то же время для блокировки его перемещения по вертикали.
Актуальные на сегодня шаровые опоры подразделяются на:
Однорычажные — их конструкция состоит из колес со ступицей, которые удерживаются на стойке в верхней части, а в нижней имеют опору на рычаг, контактирующей с шаровой. Обычно эта конструкция используется на машинах бюджетного класса.
Многорычажные — конструкция предполагает присутствие двух рычагов и, соответственно, двух шаровых опор.
Шкворневого типа опоры были раньше, но имели массу недостатков. Во-первых, их приходилось смазывать. Во-вторых, они не давали колесам перемещаться не по одной оси. Из-за этого машина управлялась водителем тяжело.
Когда стоит провести проверку?
Проводить проверку шаровой опоры нужно тогда, когда есть подозрения на возникновение неполадок.
Перечислим самые распространенные:
Стук — если от передних колес в момент езды по бездорожью доносится стук.
Виляние — если возникает своего рода «виляние» машины при езде по ровной поверхности.
Скрип — если водитель в момент поворота руля слышит странные скрипы.
Износ — если было замечено, что передние покрышки изнашиваются неравномерно, а именно большему износу подвергнуто колесо с неисправной шаровой.
Если обнаружился хотя бы один из этих признаков неисправности, рекомендуем заняться проверкой шаровых. Сделать это стоит как можно быстрее, поскольку неисправности носят в себе угрозу для пассажиров.
Методы
Диагностика шаровой опоры возможна в самостоятельном «режиме». Это актуально для тех, кто не имеет возможности попасть в сервис на диагностику.
Для работы потребуются:
Подъемник со смотровой ямой. Но есть один популярный метод, который позволяет обойтись без этого.
Домкрат. Он станет заменой подъемнику.
Гаечные ключи.
Монтировка.
Съемник шаровых опор.
В сети представлены подробные инструкции по проверке, включающие в себя информацию о размерах гаечных ключей и о типах съемников. Однако мы не будем указывать эти данные, поскольку они отличаются для разных марок автомобилей. Все перечисленные инструменты подбираются водителем самостоятельно, исходя из особенностей его машины.
Проверка нижней шаровой
Проверка шаровых опор, особенно нижних, осуществляется по тому же принципу, что и проверка верхних. Но окончательный результат «диагностики» будет лучше, если водитель воспользуется подъемником или монтировкой.
Для начала стоит подготовить монтировку и домкрат. Авто устанавливают на подъемнике или загоняют над ямой.
С помощью домкрата необходимо вывесить колесо, которое требуется проверить. Это проделывают в случае использования эстакады.
Если водитель решил воспользоваться подъемником, то нужно поднять его до определенной высоты.
Плоскую сторону монтировки прокладывают между рычагом опоры и цапфой.
Качают монтировку в обе стороны так, чтобы шаровой палец перемещался вертикально.
У исправного шарнира отсутствует люфт. Если люфт обнаружится, значит, опоре необходима замена. Все те же самые действия проделывают с другой стороны, поскольку опоры изнашиваются парно.
Проверка верхней шаровой без подъемника
Больше всего водителей интересует, как проверить шаровую опору без подъемника, ведь не у каждого есть возможность им воспользоваться. Как было сказано выше, проверка проходит аналогичным образом, что и в предыдущем пункте.
Для начала придется с помощью домкрата поднять колесо, требующее диагностики. Далее следует под опору поместить упор так, чтобы нагрузить ее. Если деталь действительно исправна, колесо останется подвешенным и будет спокойно вращаться без каких-либо посторонних шумов. Если ощущается биение и стуки, значит, опора неисправна и ее требуется заменить.
У некоторых моделей машин существует диагностическое отверстие в подвеске. Именно оно помогает измерить расстояние от опоры до пальца. Для того, чтобы проводить диагностику таким образом, водителю нужно знать значения расстояний. Для измерения потребуются специальные приборы, а также техническая документация.
Проверка пыльника
Во время диагностики шаровых требуется уделить особое внимание пыльнику. Эта деталь изготовлена из резины. Она выполняет защитную роль, то есть предотвращает попадание внутрь жидкости, грязи. Пыльник считается расходным материалом, поэтому его следует время от времени заменять. В зимнее время года в результате морозов, а также при механических воздействиях на нем появляются трещины. Внутрь трещин попадает песок и грязь, поэтому поверхность разрушается, смазочное вещество вымывается.
Мы советуем перед диагностикой шарниров всегда смотреть на состояние пыльника, проверять смазку и присутствие трещин. При наличии повреждений стоит заменить пыльник на новый без промедлений. Именно из-за порванной детали происходит снижение ресурса шаровой. В процессе замены не следует игнорировать набитие пыльника смазкой.
Из-за поврежденного пыльника страдает работа шаровой. Для ее проверки придуман еще один метод. Он подойдет тем, у кого в машине опора находится в вертикальном положении, т.е. жидкость попадает сверху и остается внутри, как «в бутылке».
Если добраться до опоры крайне сложно, необходимо воспользоваться обычным шприцом для инъекций. В шприц набирают жидкое масло, иголкой протыкают пыльник и заливают масло туда. Далее необходимо провести сравнение стуков до заливки и после. Если разница стала сразу заметна, значит, опоры действительно вышли из строя и их нужно заменить. Многие беспокоятся, что через проткнутое отверстие начнет попадать вода. Это не произойдет, поэтому можно не переживать за дырочку от иглы.
Проверка новой шаровой
К сожалению, вышедшие из строя шаровые нельзя отремонтировать. При этом детали для авто, даже выпущенные только с завода, не всегда имеют отличное качество. Это касается деталей неизвестных китайских компаний и не только. Тоже самое происходит и с новыми шаровыми опорами. Мы рекомендуем проверять товар после покупки визуально. Чтобы было проще разобраться с этим, следуйте представленным ниже советам.
Легче всего проверить деталь путем ее переворачивания вниз. Шаровая считается сломанной или некачественной в случае, если верхний конец пальца перешел вниз. Не стоит смотреть на то, что в ней отсутствует люфт. Со временем он гарантированно появится. Вместе с этим советуем дергать палец в разные стороны. Люфт, конечно же, должен отсутствовать, а также перемещение даваться с трудом.
Иногда можно приобрести такую шаровую, в которой пальцы будут ходить туго. У хорошей детали, после сдвига пальца в сторону, остается довольно плавный и легкий ход. Если она все равно продолжает туго двигаться, то рекомендуем не приобретать товар.
Некачественные детали также выдает тавотница (пресс-масленка), либо сделанное место под нее. Чаще всего это можно увидеть на китайских опорах. Почему не стоит покупать товар? Дело в том, что пресс-масленка морально устарела. У оригинальных изделий ее попросту нет.
В самую последнюю очередь при проверке шаровой уделяют внимание пыльнику. Он должен быть целый, без царапин и трещин. Лучше всего будет, если на нем окажется большое количество смазки. При желании автолюбитель сможет самостоятельно набить смазочное вещество.
Заключение
Мы выяснили, что проверить шаровые опоры можно разными способами, и даже без «участия» подъемника. Также при покупке новых деталей стоит обратить внимание на их качество. Не стоит покупать опоры с треснутым пыльником, с наличием пресс-масленки, а также с маленьким количеством смазки.
