Замена ламп в задних фонарях (инструкция)
Замена ламп в задних фонарях на ХС90 дело к сожалению не пяти минут.
В отличии от S60, S80 и даже V70, в которых элементарно вынимается блок ламп из полости в багажнике, в XC90 без инструмента не подходи (компенсация легко вынимаемым передним фарам).
Приступим.
Для замены необходимо иметь головку на 10 (либо ключ).
1.Поднимаем полку в багажнике.
3.Достаем боковушку пола и часть обшивки с вентиляционными отверстиями.
4.Получив доступ к нише, необходимо вывернуть 2 болта-шпильки. (отмечены красными кружками.)
5.Далее со стороны улицы вынимаем фару. Она держится на пластиковых пистончиках, вставленных в резиновые втулочки. Отставляем ее в сторону.
6.Ну далее меняем лампочки, в моем случае, менял повороты.7.Вот как было…и так стало. Гламур ))
LED в освещение салона.
Сегодня осуществил давнюю задумку, поставил в освещение салона LED.
Долго думал и искал подходящие лампочки, в итоге плюнул и заказал наEbay), сразу комплектом для Volvo XC90. В комплекте аж сразу 18 штук.
Сегодня забрал с почты, и сразу пошел менять, менял неспешно. В общем все легко, на Drive не раз писалось как что снимется. Мне показалось тяжеловато снять зеркала в козырьках, но и они поддались.
Небольшие нюансы со светильником для задних пассажиров:
-Снимаем сначала прозрачный пластик
-Отщелкиваем металлические скобы и весь светильник вытаскиваем из потолка
-Отсоединяем его от проводки
—Далее не надо разбирать сам светильник, достаточно просто вытащить лампочки. Но может показаться что мешает отражатель. но нет он позволяет удалить лампочки.—
-Ставим LED
-Подсоединяем к проводке
-Проверим горят или нет
-Если нет, ошиблись с полярностью: вытаскиваем переворачиваем и проверяем, если горят то отлично)
-Собираем все обратно в потолок

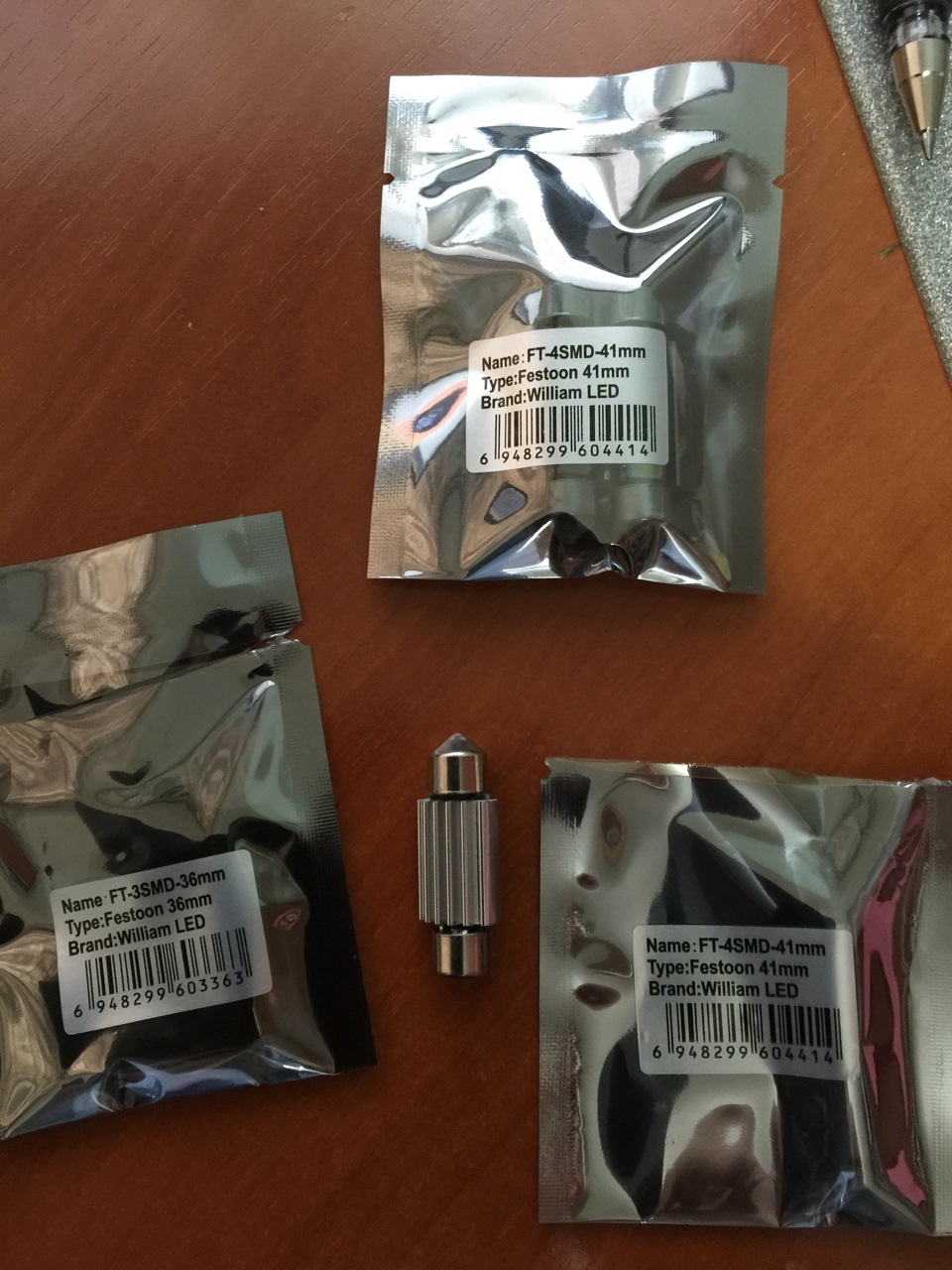

Сами диоды: с резисторами, с ребрами охлаждения, сколько будут гореть не знаю))
Пока не поменял только одну лампочку в перчаточном ящике.

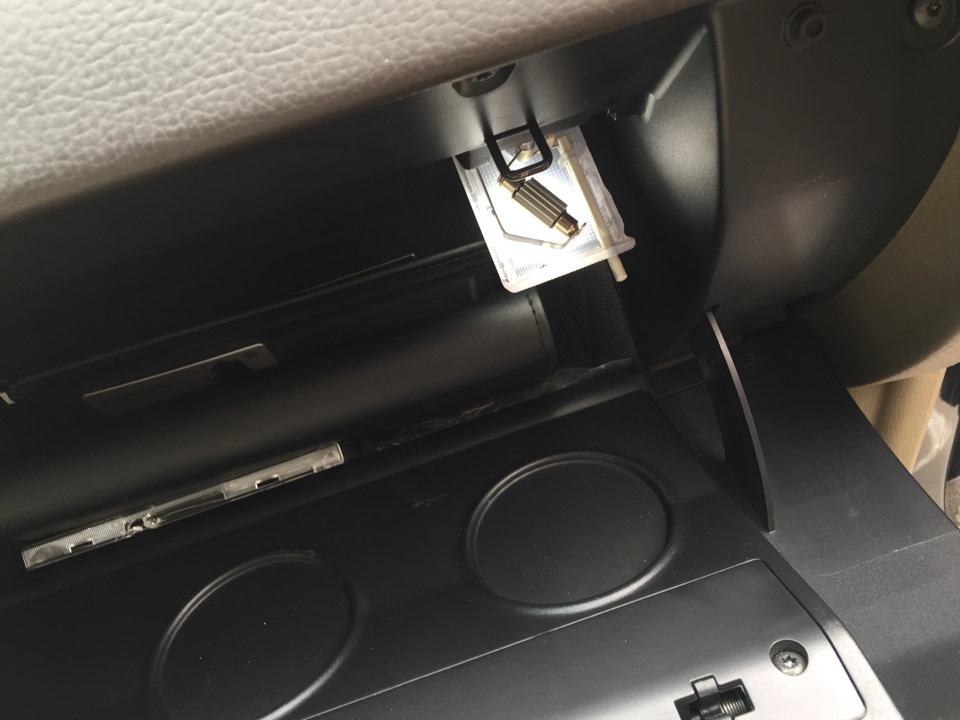

Вопрос к знатокам: как поменять лампочку в перчаточном ящике? Я так понимаю что надо откручивать и вытаскивать его для замены.
оп
оп
готово

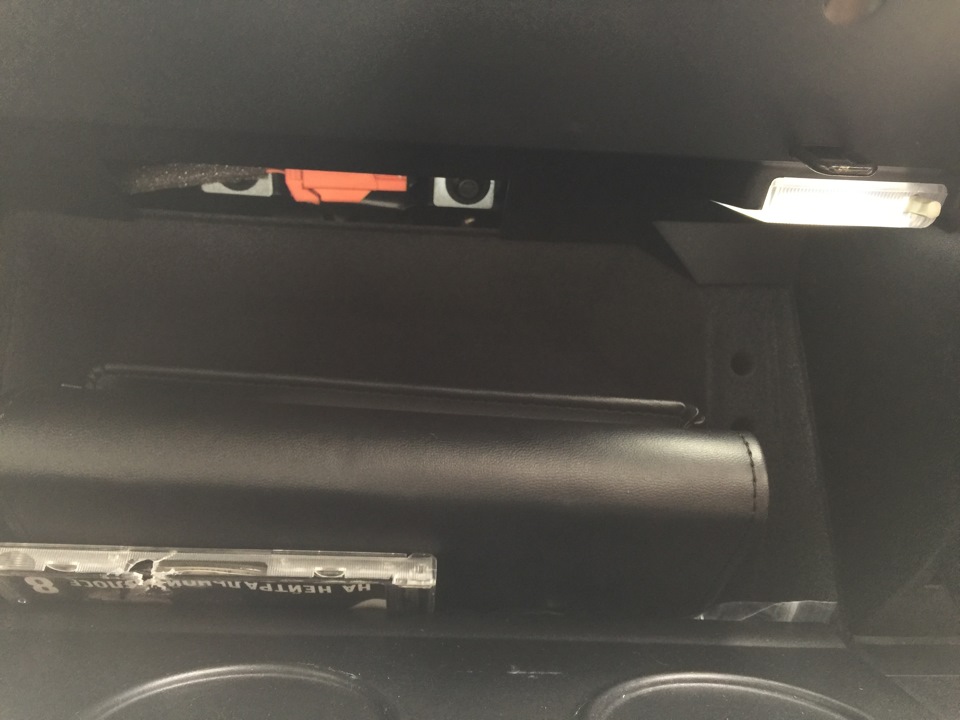

С перчаточным ящиком все оказалось просто) Просто тянем вниз и на себя) Спасибо за подсказку acvolinn .
Фото отчет днем:

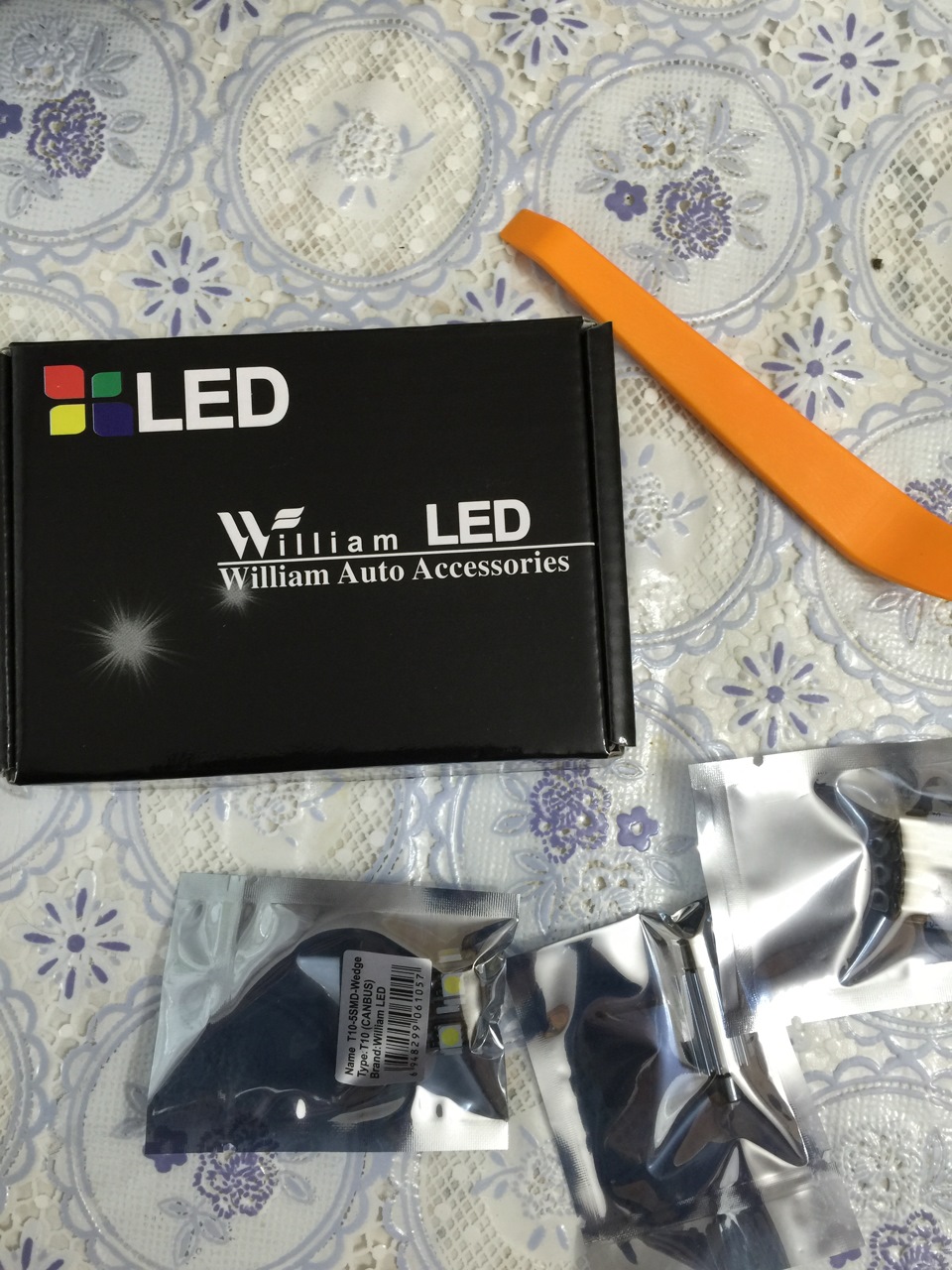

Вот такие они — китайцы

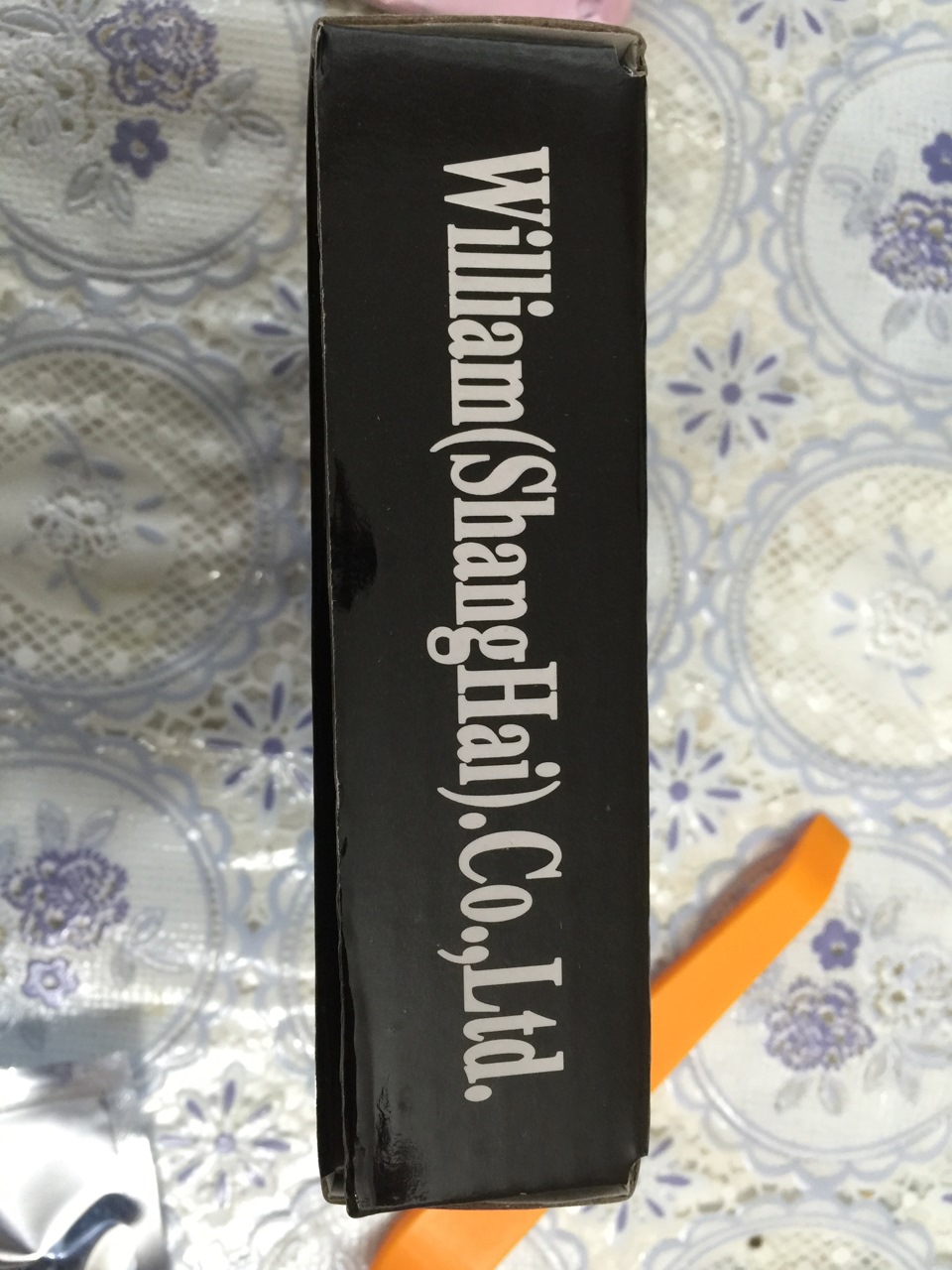

они же
в процессе замены

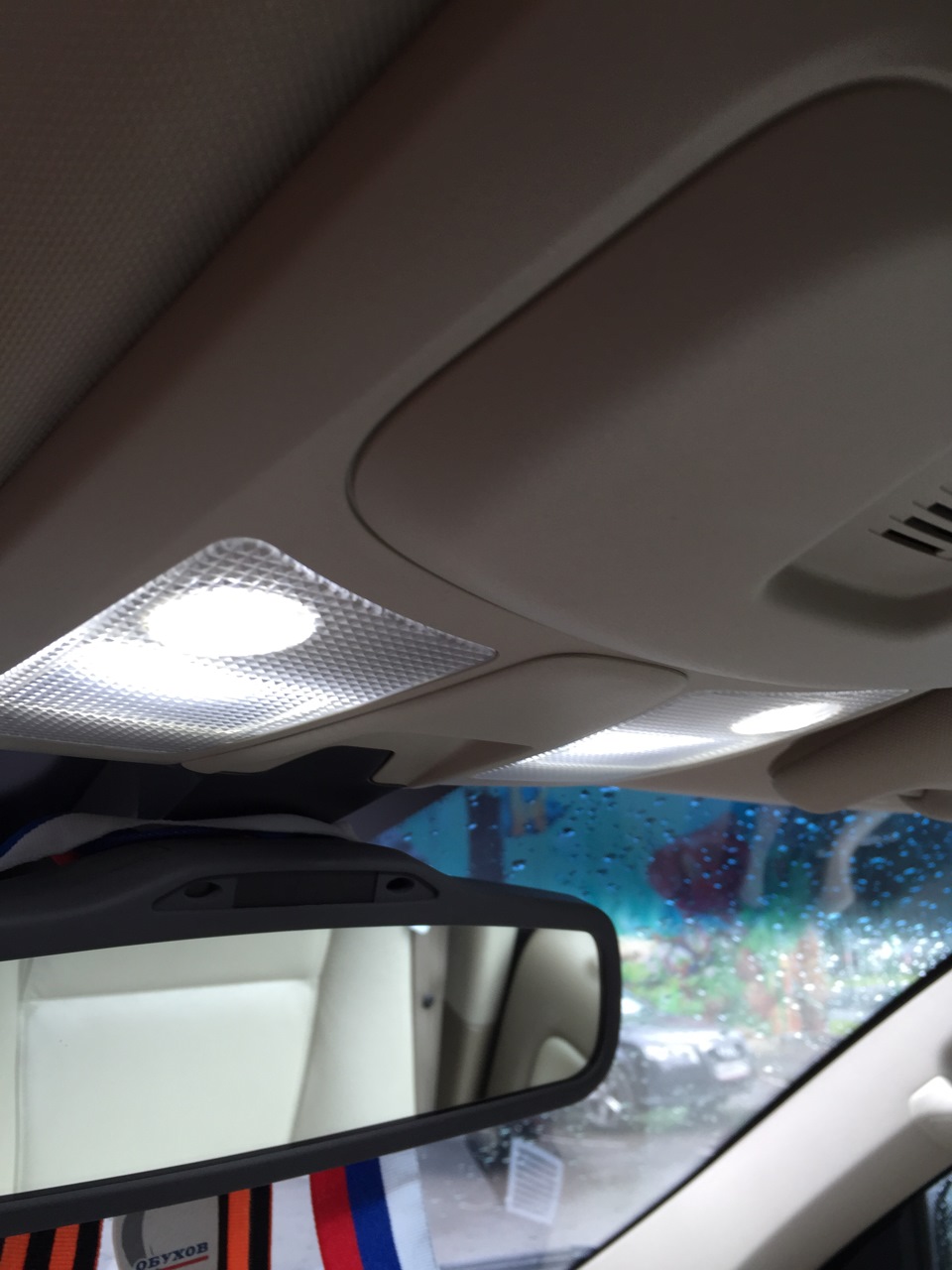

как то так

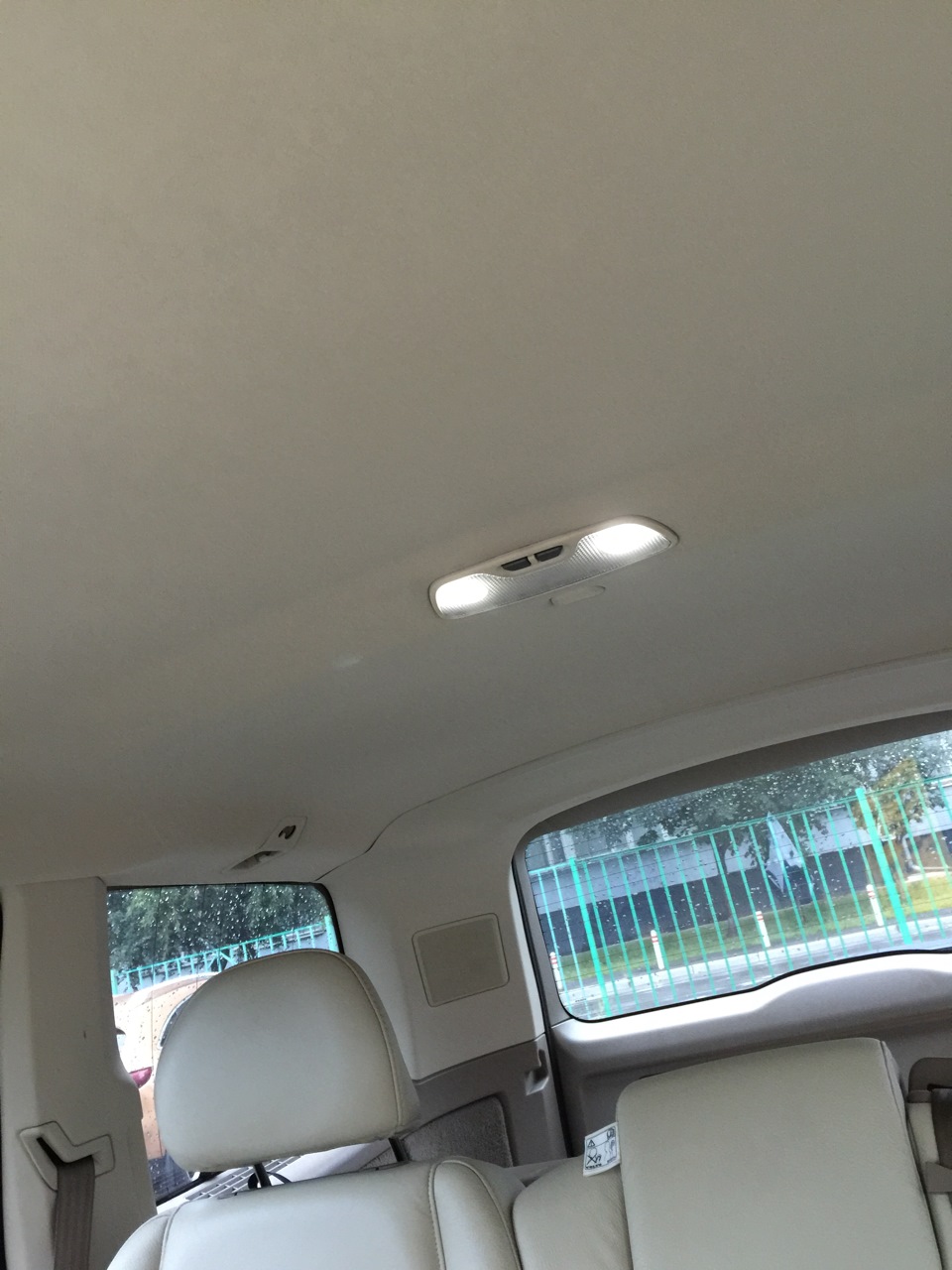

как то так
Как поменять лампочки в задних фарах ХС90? Простая пошаговая инструкция
Замена лампочек в задних фарах ХС90 является обычной процедурой, которую вы можете сделать самостоятельно. В этой статье я расскажу вам, какие шаги нужно выполнить для успешной замены лампочек в задних фарах вашего автомобиля.
Шаг 1: Подготовка
Перед началом работы необходимо убедиться, что выключены фары и автомобиль выключен. Также, находясь у задних фар, рекомендуется носить перчатки, чтобы не оставлять отпечатки на новых лампочках.
Шаг 2: Доступ к задним фарам
Для того чтобы достать задние фары XC90, необходимо открыть заднюю дверь автомобиля. На задней стенке багажного отсека вы найдете заглушки, которые необходимо удалить, чтобы получить доступ к задним фарам.
Если вам нужно заменить лампочку в левой задней фаре, удалите заглушку с левой стороны. Для замены лампочки в правой задней фаре удалите заглушку с правой стороны.
Шаг 3: Замена лампочки
Теперь, когда у вас есть доступ к задним фарам, вы можете приступить к замене лампочки. Для этого выполните следующие действия:
- Отсоедините разъем, который подключает старую лампочку к проводам автомобиля.
- Поворачивайте лампочку против часовой стрелки, чтобы ее освободить, затем аккуратно выньте старую лампочку из фары.
- Установите новую лампочку в заднюю фару. При установке убедитесь, что лампочка плотно встает в фару и поверните ее по часовой стрелке, чтобы зафиксировать.
- Подсоедините разъем новой лампочки к проводам автомобиля.
Шаг 4: Проверка
После замены лампочки рекомендуется включить фары и проверить работу задних фар. Убедитесь, что новая лампочка работает должным образом и светит ярко.
Завершив все эти шаги, вы успешно заменили лампочку в задней фаре XC90. Помните, что правильное освещение вашего автомобиля является важным аспектом безопасности на дороге, поэтому рекомендуется своевременно заменять старые лампочки на новые.
Как заменить лампу салона вольво хс90 задние
Замена ламп в задних фонарях на ХС90 дело к сожалению не пяти минут.
В отличии от S60, S80 и даже V70, в которых элементарно вынимается блок ламп из полости в багажнике, в XC90 без инструмента не подходи (компенсация легко вынимаемым передним фарам).
Приступим.
Для замены необходимо иметь головку на 10 (либо ключ).
1.Поднимаем полку в багажнике.
3.Достаем боковушку пола и часть обшивки с вентиляционными отверстиями.
4.Получив доступ к нише, необходимо вывернуть 2 болта-шпильки. (отмечены красными кружками.)
5.Далее со стороны улицы вынимаем фару. Она держится на пластиковых пистончиках, вставленных в резиновые втулочки. Отставляем ее в сторону.
6.Ну далее меняем лампочки, в моем случае, менял повороты.7.Вот как было…и так стало. Гламур ))
Замена лампочек в салоне
Так уж вышло, что я перфекционист. То есть даже сааамая маленькая мелочь меня удручает и не дает покоя. Например, недавно показалось, что не работает поясничная поддержка в сидениях, мой товарищ проверил и только пальцем у виска покрутил, мол совсем ты с жиру бесишься, все ОК)
Но, ближе к делу.
Недавно у меня перегорело пару лампочек.
Было решено поменять их. Не долго думая набрал KowtowEvgen и вечерком сели все делать. Делали по описанию очень подробно и наглядно
Вся работа заняла 40-50минут (учитывая разговоры за жизнь))
Собственно, несколько фото с процесса:
Освещение Volvo XC90 с 2003 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
номер кузова Volvo XC90 , давление в шинах Volvo XC90 , неисправности Volvo XC90 , подготовка к зиме Volvo XC90 , тормоза Volvo XC90 , масляный фильтр Volvo XC90 , топливный фильтр Volvo XC90 , фильр салона Volvo XC90 , регулировка фар Volvo XC90
4. Освещение.
Фары головного освещения
Замена фары в сборе
1. Выключите зажигание. Выключите переключатель освещения.
Пластмассовую линзу на фаре легко поцарапать. Не кладите фару на твердую поверхность линзой вниз.
4.Фонари указателей поворота
5.Фонари бокового габарита.
2. Потяните стопорную планку прямо вверх. Отсоедините разъем.
3. Снимите крышку. Освободите пружинную защелку. Извлеките лампу.
4. Выровняйте лампу. Зафиксируйте при помощи пружины. Установите крышку.
5. Снимите держатель лампы, нажав и повернув его. Извлеките лампу габаритных огней.
6. Установите лампу габаритных огней. Установите держатель лампы, нажав и повернув его.
7. Подсоедините разъем. Выровняйте фару. Установите стопорную планку.
8. Проверьте функционирование.
После замены или выполнения работ, проверьте и отрегулируйте направление луча света фар головного освещения (см. «Регулировка фар»).
Замена биксеноновых ламп
Всегда отсоединяйте разъем фары и снимайте фару с автомобиля перед выполнением работы на биксеноновых фарах. Это обусловлено наличием высокого напряжения и опасности взрыва. Дайте фонарю остыть. При замене фонаря используйте защитные очки и перчатки.
Стеклянный корпус биксенонового фонаря заполнен различными газами и металлическими парами, которые находятся под давлением. Никогда не прикасайтесь к стеклянному корпусу фонаря. Прикасайтесь только к патрону фонаря. Удалите отпечатки пальцев со стекла при помощи чистой тряпки и спирта. Фонарь должен использоваться только в закрытых фарах. С замененным биксеноновым фонарем следует обращаться как с опасными отходами, и его следует отослать на переработку для вторичного использования.
1. Снимите фару в сборе.
2. Снимите крышку, пружинный зажим над лампой и держатель лампы, нажав и повернув его. Осторожно извлеките лампу прямо из корпуса фонаря. Отсоедините биксеноновую лампу, нажав и повернув ее.
3. Установка производится в последовательности обратной снятию.
Регулировка в автомобилях с биксеноновыми или галогенными фарами выполняется одинаково. Чтобы обеспечить правильную калибровку датчика положения биксеноновых фар, выполняйте калибровку приведенным ниже методом.
1. Убедитесь, что напряжение аккумулятора достаточное.
2. Проверьте кнопку, которой управляется уровень освещения. Установите кнопку в положение 0.
3. Включите зажигание и ближний свет.
Всегда регулируйте положение луча при включенном ближнем свете.
4. Отрегулируйте положение луча вертикально (Y), поворачивая винт с внутренним шестигранником. Смотри рисунок.
5. Отрегулируйте положение луча горизонтально (X), поворачивая винт с внутренним шестигранником. Смотрите рисунок.
Используйте винт с внутренним шестигранником диаметром 6 мм.
Регулировку производите согласно рисункам.
Все страны, кроме США, Великобритании и Японии
Замена противотуманных фар
1. Выключите зажигание.
2. Снимите накладку бампера на левой и правой сторонах. Смотрите рисунок.
3. Отсоедините разъем. Отверните 3 винта и снимите противотуманный фонарь.
4. Установите противотуманный фонарь и заверните 3 винта крепления.
5. Подсоедините разъем.
6. Установите накладку бампера. Проверьте функционирование и регулировку противотуманного фонаря.
Замена задних фар
1.Фонари указателей поворота
2.Фонари стоп-сигнала (торможения)
3.Верхний задний фонарь
5.Фонари заднего хода.
Только в одном из задних фонарей имеется лампа заднего противотуманного фонаря (5/21W). В левом заднем фонаре в автомобилях с левосторонним управлением и в правом на автомобилях с правосторонним управлением.
1. Выключите зажигание.
2. Отведите вверх люк пола в багажном отсеке.
3. Отсоедините грузовую ленту пола, отодвиньте вещевое отделение пола и люк в сторону.
4. Снимите угловую секцию пола.
5. Снимите люк на задней боковой панели.
6. Отверните 2 гайки.
7. Снимите задний фонарь, потянув его прямо назад. Затем снимите держатель лампы, повернув его и потянув его наружу, извлеките лампу.
8. Снимите нижний задний фонарь.
9. Ослабьте 2 винта и снимите задний фонарь.
10. Выровняйте задний фонарь. Заверните 2 винта.
11. Установите лампу, держатель лампы. Затем установите задний фонарь на место.
12. Заверните 2 гайки.
13. Установите люк в задней боковой панели, угловую секцию пола и люк пола в багажном отсеке.
Внутреннее освещение салона
1. Снимите линзу с внутреннего освещения.
2. Откройте зажимы (2, 3) и снимите крышку (1).
3. Отверните винты из переднего края.
4. Вдавите защелки на одной стороне и отсоедините внутреннее освещение от внутренней обивки крыши.
5. Отсоедините разъем и провод заземления.
6. Отверните винт из зеркала заднего вида. Снимите внутреннее освещение.
7. Заверните винт зеркала заднего вида.
8. Подсоедините провод заземления. Подсоедините разъем. Выровняйте внутреннее освещение на установочных штифтах (1) антенны модуля переключателя передач (GSM) и вдавите на место. Заверните винты крепления.
9. Установите крышку. Установите линзу внутреннего освещения.
10. Проверьте функционирование.
