Добрались мои руки до воздуховода.
Решил попробовать и демонтировать проклятый воздуховод.

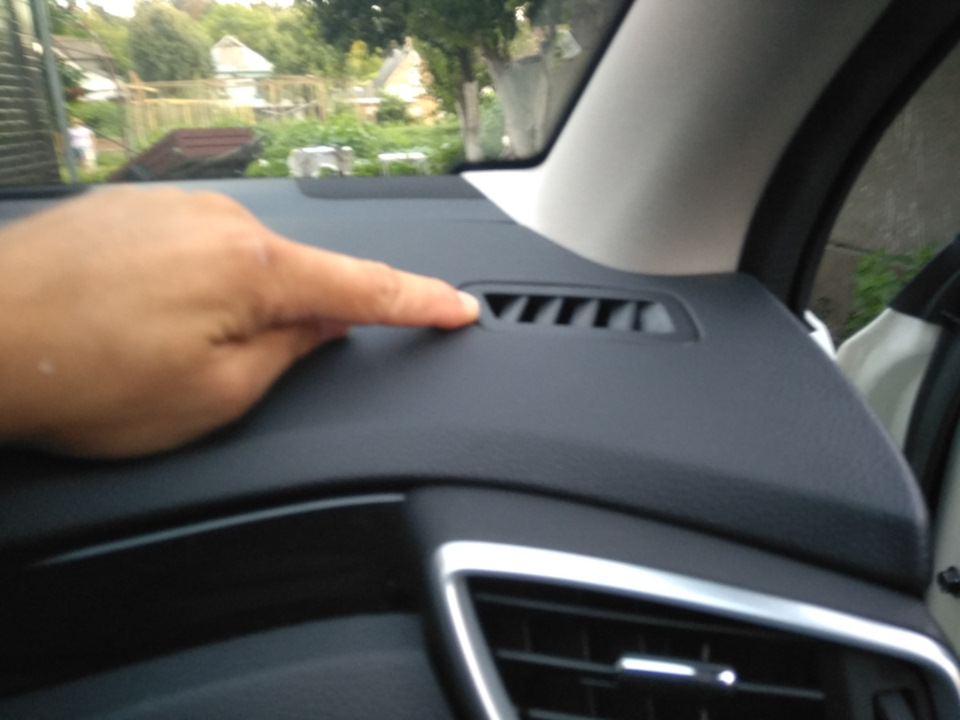

Вот он сучий сын

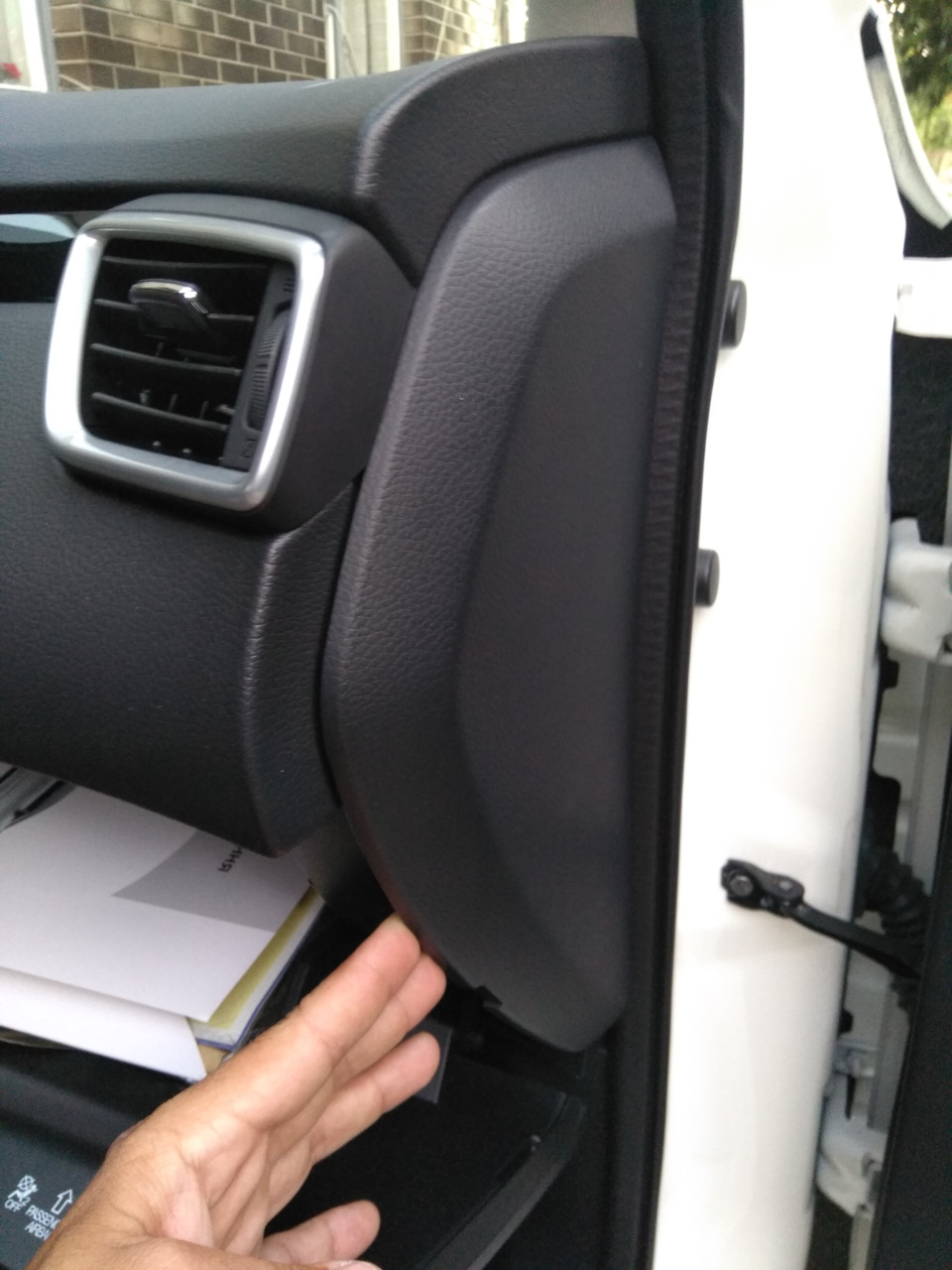

Для этого снимаем боковую крышку
Просто потянув её пальцами
Далее выкрутить винт крепления основного воздуховода и потянув его на себя, демонтируем его.
Вот он винт
Тянем на себя

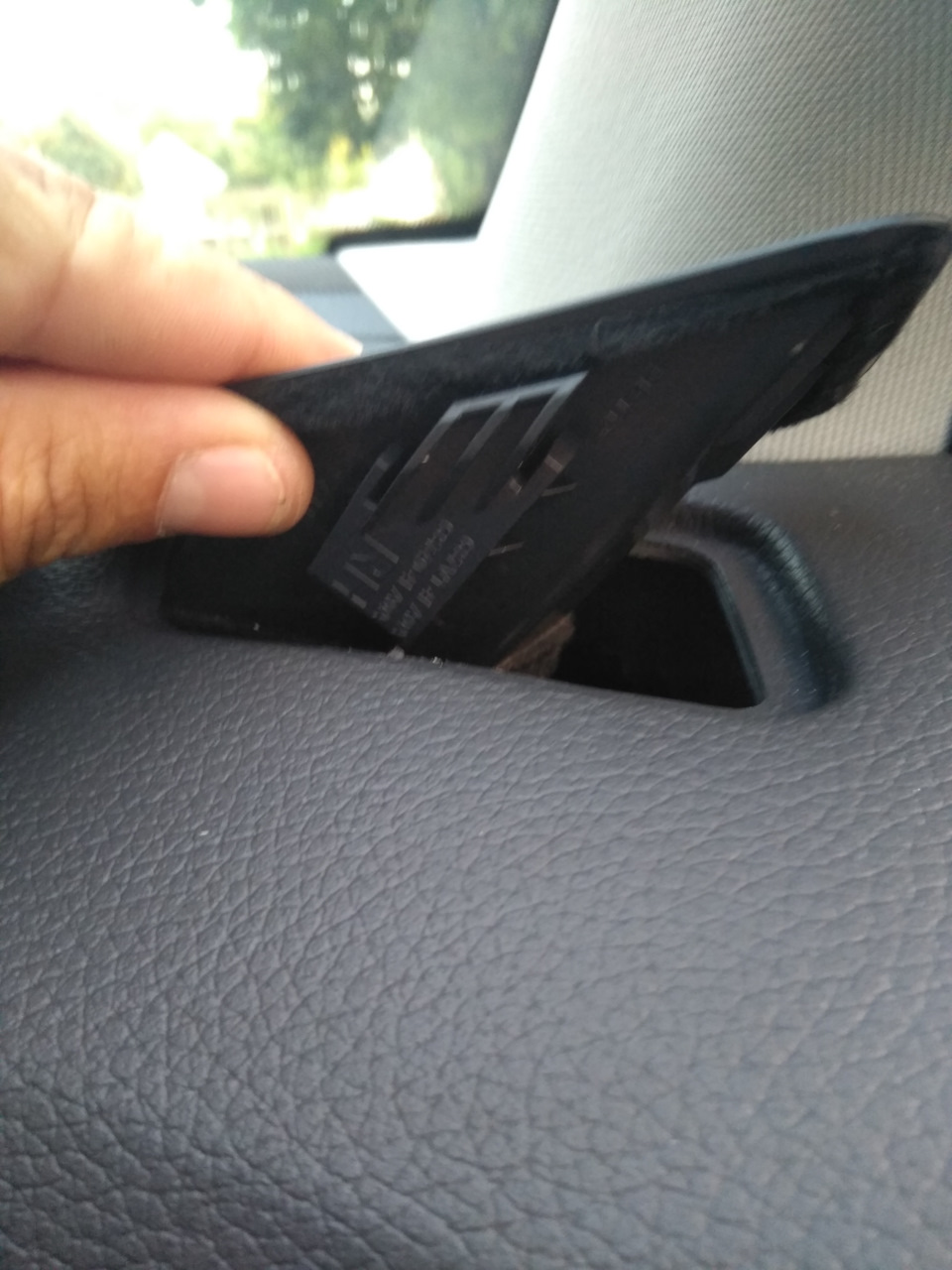

Далее нажав немного пальцем изнутри панели
Вот защёлка
на защёлку того самого сына просто вытолкнул его.
Края воздуховода, в месте, где тот вставляется в основную трубу оклеены поролоном, и в одном месте тот был вывернут липкой стороной наружу, как в следствии при движении то прилипал то отлипал от трубы и создавал неприятный звук. Оклеил его поверху антискриповой тканью собрал все обратно.
Nissan Qashqai J11 (2018 год). Руководство — часть 69
При отказе какого-либо компонента электрооборудования
проверьте целостность предохранителей.
Убедитесь в том, что выключатель зажигания и цен-
тральный выключатель освещения находятся в положе-
нии OFF (Выключено).
Откройте капот. Для получения дополнительной инфор-
мации см. «Открывание капота» в главе «3. Подготовка
к началу движения».
Снимите воздухозаборник, см. «Снятие воздухозабор-
ника» выше в этой главе.
Снимите крышку блока предохранителей.
Найдите перегоревший предохранитель.
Выньте предохранитель с помощью пинцета (для неко-
торых вариантов исполнения автомобиля). Пинцет хра-
нится в блоке предохранителей в пассажирском салоне.
A следует заменить
Установите на место крышку блока предохранителей.
Установите воздухозаборник на место, действуя в об-
Если новый предохранитель также перегорит, то об-
ратитесь на сервисную станцию официального дилера
NISSAN для проверки и ремонта электрооборудования
автомобиля.
Снятие
1. Снимите накладку С комбинации приборов. См. главу ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.
2. Снимите центральные вентиляционные решетки.
• Надавите на защелки (А).
• Выдавите центральную вентиляционную решетку с обратной стороны и снимите ее.
Внимание: Во избежание повреждений воспользуйтесь салфетками и другими защитными приспособлениями.
Как снять воздуховод ниссан кашкай j11
1.Снимите накладку С комбинации приборов. См. главу ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.
2.Снимите центральные вентиляционные решетки.
— Надавите на защелки (А).
— Выдавите центральную вентиляционную решетку с обратной стороны и снимите ее.
Внимание: Во избежание повреждений воспользуйтесь салфетками и другими защитными приспособлениями.
Добрались мои руки до воздуховода.
Решил попробовать и демонтировать проклятый воздуховод.
Для этого снимаем боковую крышку
Далее выкрутить винт крепления основного воздуховода и потянув его на себя, демонтируем его.
Далее нажав немного пальцем изнутри панели
на защёлку того самого сына просто вытолкнул его.
Края воздуховода, в месте, где тот вставляется в основную трубу оклеены поролоном, и в одном месте тот был вывернут липкой стороной наружу, как в следствии при движении то прилипал то отлипал от трубы и создавал неприятный звук. Оклеил его поверху антискриповой тканью собрал все обратно.
Система вентиляции Nissan Qashqai с 2014 года
Обычно пользователи нашего сайта находят эту страницу по следующим запросам:
климат контроль Nissan Qashqai , система вентиляции Nissan Qashqai , система кондиционирования Nissan Qashqai , система отопления Nissan Qashqai
Система вентиляции
Мотор нагнетателя
Снятие мотора нагнетателя
1. Снять перчаточный ящик.
2. Отсоединить электрический разъем мотора нагнетателя и отвернуть крепежный винт (А).
3. Прижать стопорный крюк (А), и затем повернуть мотор нагнетателя по часовой стрелке, как показано стрелкой (2) на рисунке.
4. Извлечь наружу и затем снять с транспортного средства мотор нагнетателя, как показано на рисунке.
Внимание:
Соблюдать осторожность, чтобы не повредить мотор нагнетателя.
Установка мотора нагнетателя
Установка производится в порядке обратном снятию.
Задние воздуховоды и вентиляционные решетки
Общий вид
- Блок системы кондиционирования воздуха.
- Задний вентиляционный воздуховод №1.
- Задний левый напольный воздуховод №1.
- Задний левый напольный воздуховод №2.
- Задний вентиляционный воздуховод №2.
- Задняя торцевая облицовка центральной напольной консоли.
- Задняя вентиляционная решетка.
- Задний правый напольный воздуховод №2.
- Блок переключателей центральной напольной консоли.
Задняя вентиляционная решетка
Снятие задней вентиляционной решетки
1. Снять заднюю торцевую облицовку центральной напольной консоли.
2. Отвернуть крепежные винты (А) и отсоединить защелки, и затем снять заднюю вентиляционную решетку с задней торцевой облицовки центральной напольной панели.
Установка задней вентиляционной решетки
Установка производится в порядке обратном снятию.
Задний вентиляционный воздуховод №2
Снятие заднего вентиляционного воздуховода №2
1. Снять центральную напольную консоль.
2. Отвернуть крепежные винты (А) и затем снять задний вентиляционный воздуховод №2.
Установка заднего вентиляционного воздуховода №2
Установка производится в порядке обратном снятию.
Задний вентиляционный воздуховод №1
Снятие заднего вентиляционного воздуховода №1
1. Снять приборную панель.
2. Отсоединить защелки и затем снять задний вентиляционный воздуховод №1.
Установка заднего вентиляционного воздуховода №1
Установка производится в порядке обратном снятию.
Задний напольный воздуховод №2
Снятие заднего напольного воздуховода №2
1. Снять переднее сиденье.
2. Снять нижнюю облицовку центральной стойки.
3. Снять центральную напольную консоль.
4. Отодвинуть напольный коврик вперед.
5. Отсоединить крепежные зажимы и ослабить зажимы электропроводки, и затем снять задний напольный воздуховод №2.
Установка заднего напольного воздуховода №2
Установка производится в порядке обратном снятию.
Задний напольный воздуховод №1
Снятие заднего напольного воздуховода №1
1. Снять центральную напольную консоль.
2. Отсоединить крепежные защелки и снять задний напольный воздуховод №1.
Установка заднего напольного воздуховода №1
Установка производится в порядке обратном снятию.
Передние воздуховоды и вентиляционные решетки
Центральный вентиляционный воздуховод
Снятие центрального вентиляционного воздуховода
1. Снять приборную панель.
2. Снять передний центральный воздуховод обогрева ветрового стекла.
3. Отвернуть крепежные винты (А) и затем центральный вентиляционный воздуховод с приборной панели.
Установка центрального вентиляционного воздуховода
Установка производится в порядке обратном снятию.
Центральный воздуховод обогрева ветрового стекла
Снятие центрального воздуховода обогрева ветрового стекла
1. Снять приборную панель.
2. Отвернуть крепежные винты (А) и затем снять центральный воздуховод обогрева ветрового стекла с приборной панели.
Установка центрального воздуховода обогрева ветрового стекла
Установка производится в порядке обратном снятию.
Боковой воздуховод обогрева ветрового стекла
Снятие бокового воздуховода обогрева ветрового стекла
1. Снять приборную панель.
2. Отвернуть крепежные винты (А) и затем снять левый и правый боковые воздуховоды обогрева ветрового стекла.
Установка бокового воздуховода обогрева ветрового стекла
Установка производится в порядке обратном снятию.
