Разбираю ВАЗ-2110, часть 1, Разборка под днищем

На Уверенности нужно подкрашивать детали, а в мастерской мусора гора, не вариант. Поэтому решаю целый день посвятить Нежданчику, что бы в итоге промыть ему днище и скрытые полости, за одно и мастерскую сполоснуть, тогда можно спокойно красить на выходных

Для начала — что понадобиться для оперативной полной разборки автомобиля, на примере ВАЗ-2110?
1) Ручной инструмент. На удивление совсем мало, буквально 3-4 ключа рожково-накидных и столько же головок на вороток, пару отвёрток, железная щётка и стамеска)
2) Пневмотрещётка. Оперативно без пневматики — ну никак, совсем печально будет
3) Проникающая смазка. Без этого никуда, если не хотите половину шпилек заломать

И четвёртое, самое главное — много мышечной массы) Ибо придётся попотеть в реальном смысле этого слова. Скажу сразу, к 4-ому пункту готовился заранее, повесив дома турник и начав более месяца назад регулярно заниматься по программе, 3 дня в неделю, подтягивания + приседания. Итог на лицо, например заднюю подвеску сборе снимал практически одной рукой) Итог — на утро после работ вполне ощущаю себя "бодрячком")

Так что поехал, часть первая, не экономя на фото)

Рабочее положение — на боку. Так разбирать раза в два быстрее, чем работая под машиной

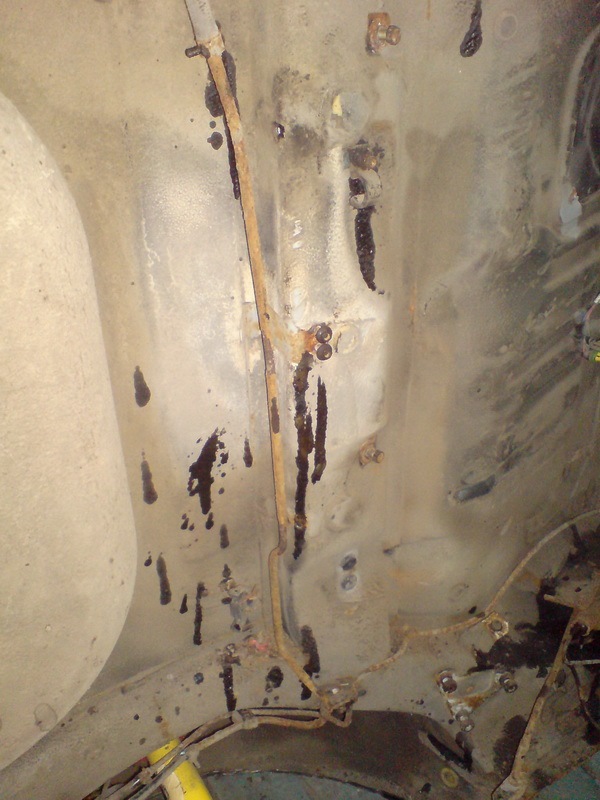

Зачищаю все резьбы железной щёткой и смазываю проникающей смазкой

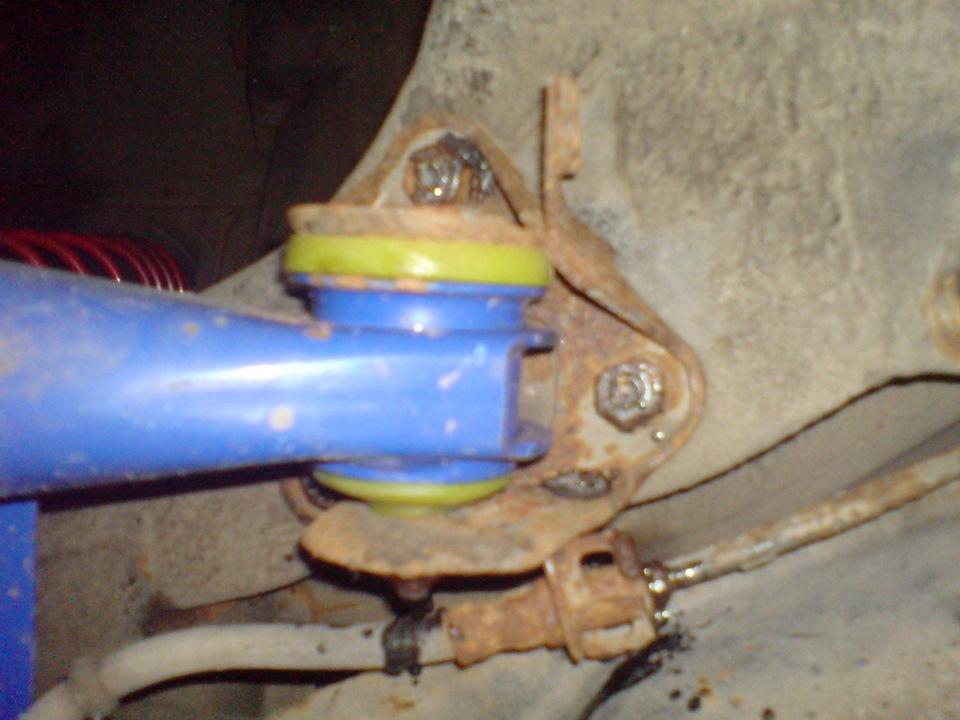

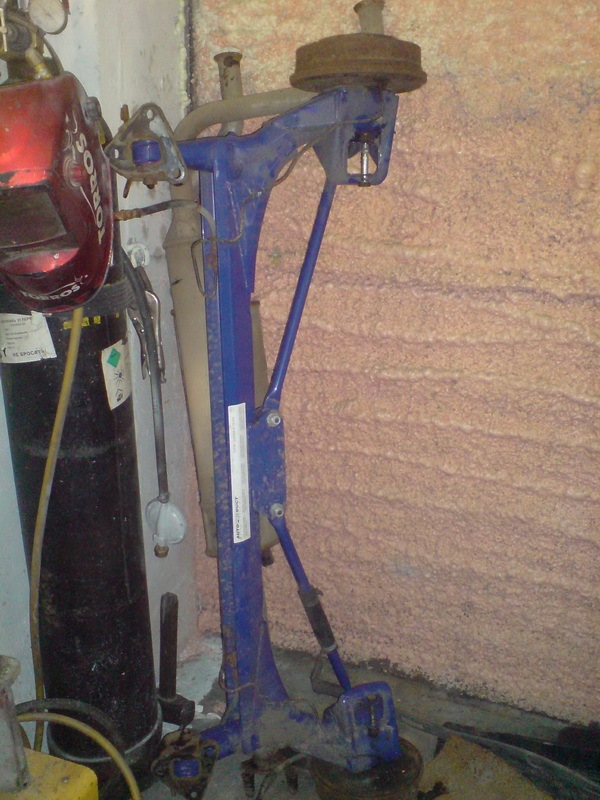

Пью чай и приступаю, начинаю с задней части авто. Задняя балка, резонатор, штаны… стоп — тут стандартный номер, гайки от темпрературы прокорродировали на 2 размера в меньшую сторону и намертво въёлись в резьбы.
Даже набивание головки на 10 не помогает

Теоретически двигатель будет заменен + реализован качественный выхлоп, поэтому штаны в итоге не трогаю, сниму вместе с двигателем в сборе

Откручиваю тормозные шланги от трубок на кузове, снимаю трос ручника и отсоединяю задние стойки от задней балки, снимаю балку. Реально лёгкая)

Внимание, для дальнейшего облегчения сборки все гайки и болты (!) сразу закручиваю на их места. Так не нужно хранить метизы отдельно и затем искать, что и откуда было!

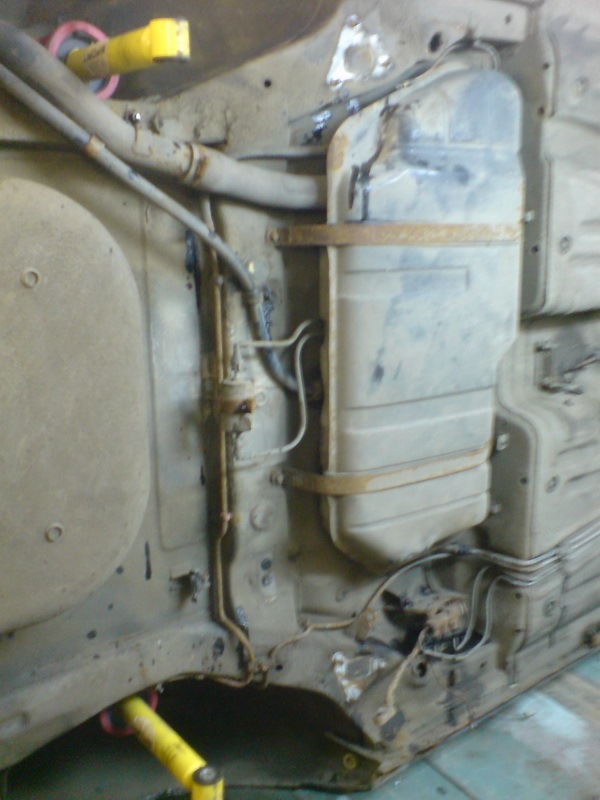

Очередь за бензобаком

Тут вообще просто, тем боле на боку, всё перед глазами. Долой патрубки, заливную. Старые шланги режу, всё равно на замену

Обратите внимание, трубка обратки идёт по днищу, практически поперёк авто. На 10-тилетних десятках на уже конкретно ржавая, не исключаю что на многих авто она уже проржавела насквозь и сопливит бензином!

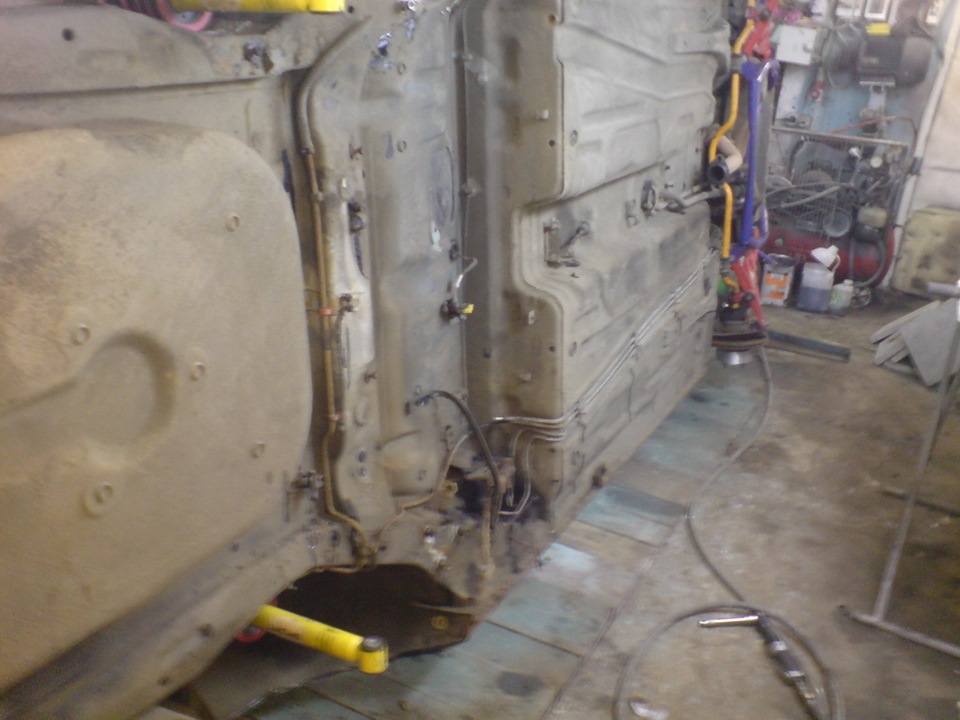

вот днище почти и пустое

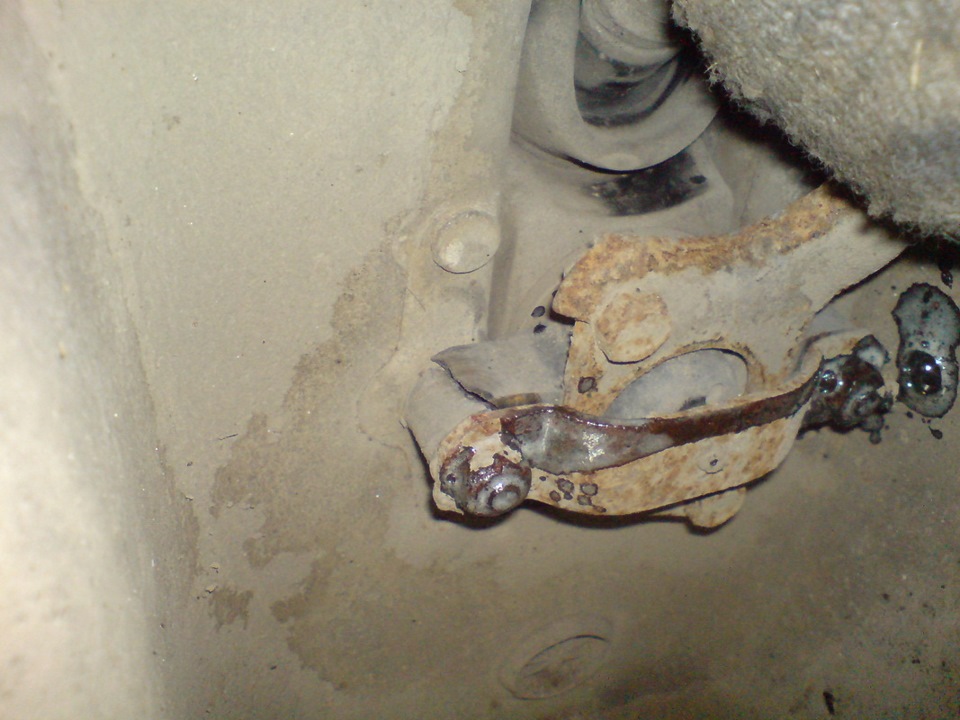

Теперь остатки задних брызговиков и все трубопроводы. вместе с абсорбером.

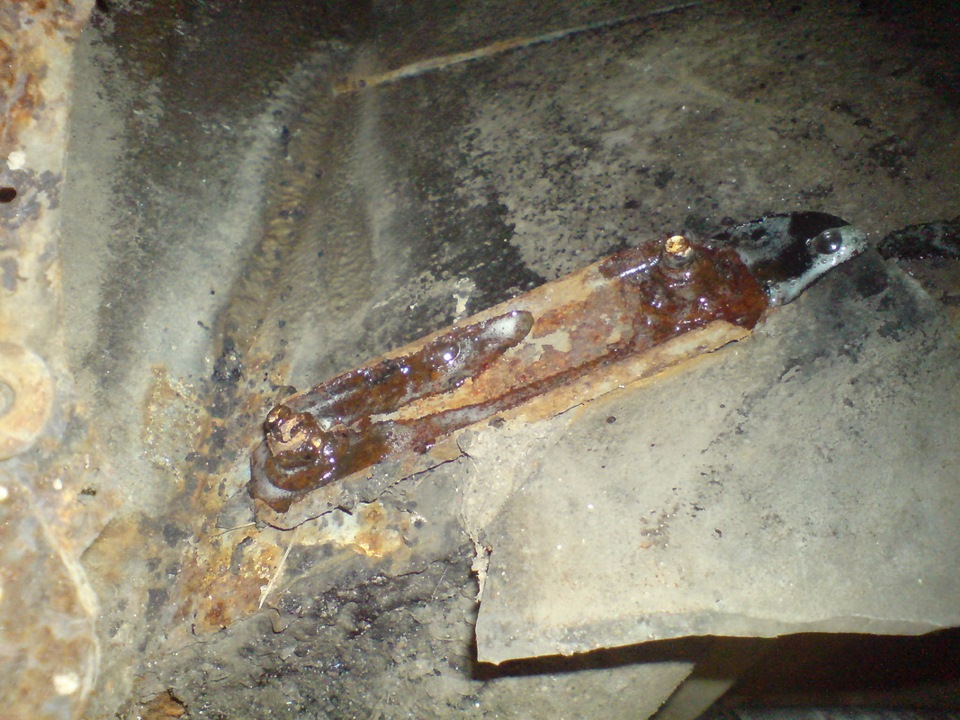

Смотрите -тут много длинных шпилек на М6, с их откручивнием нужна отдельная сноровка, показываю:

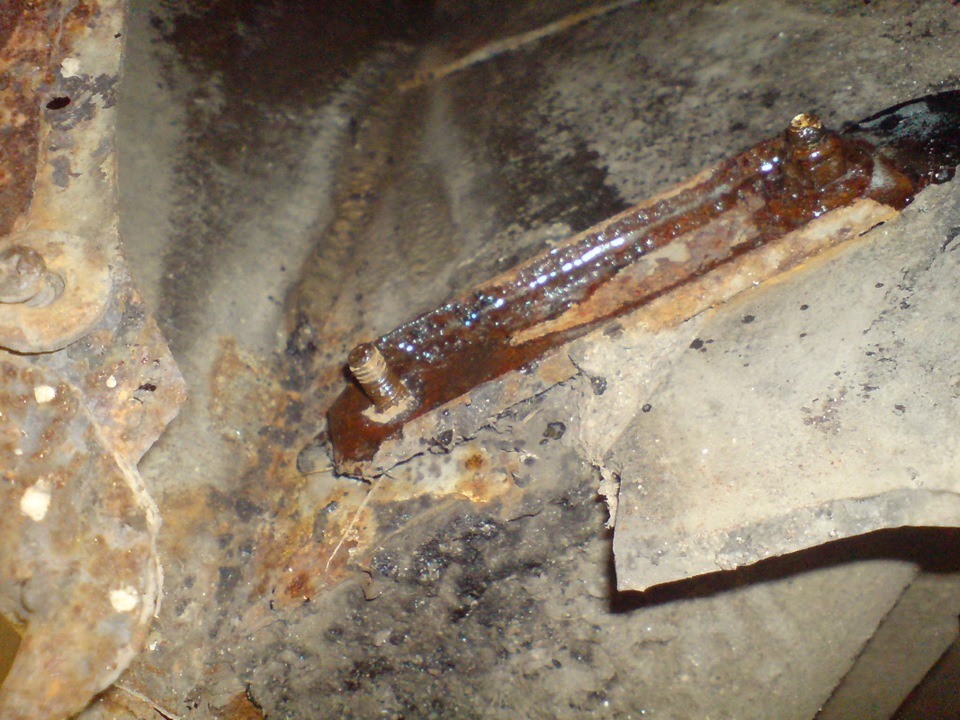

Для начала резьба шпильки зачищается железной щёткой и проливается проникающей смазкой

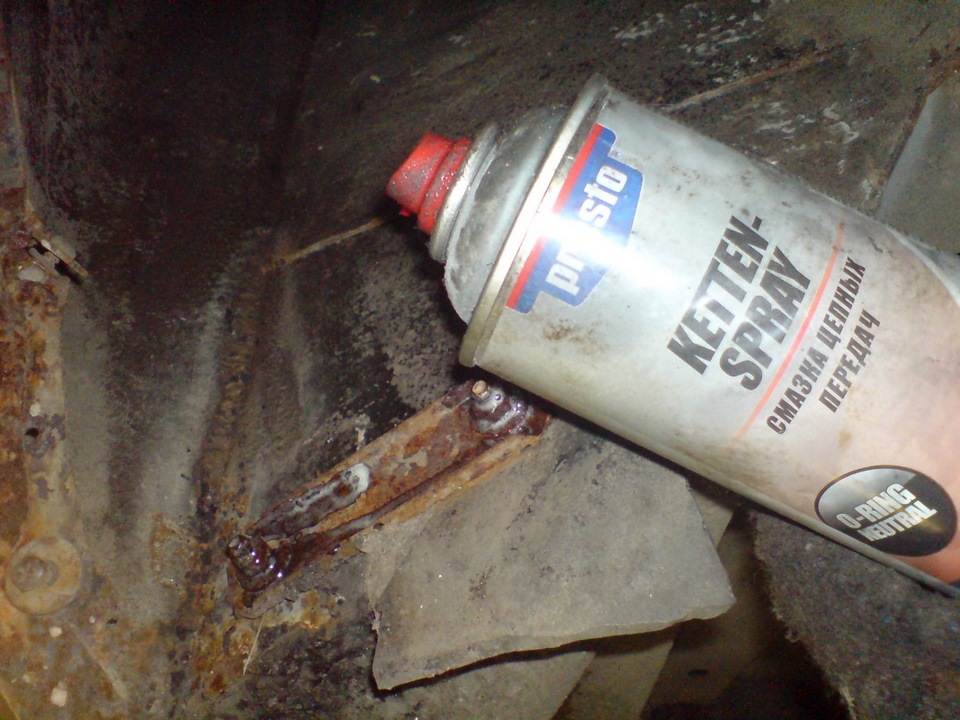

Я использую смазку для цепных передач. она мне нравиться больше, чем вд40

Далее вот таким набором (моё любимое сочетание, можно крутить кистью) Правой рукой кручу, левой придерживаю отвертку. что бы усилие шло ровно.

сдергиваю гайку на четверть оборота. Тут главное прилогать усилие только вращательным движением и только перпендикулярно поверхности

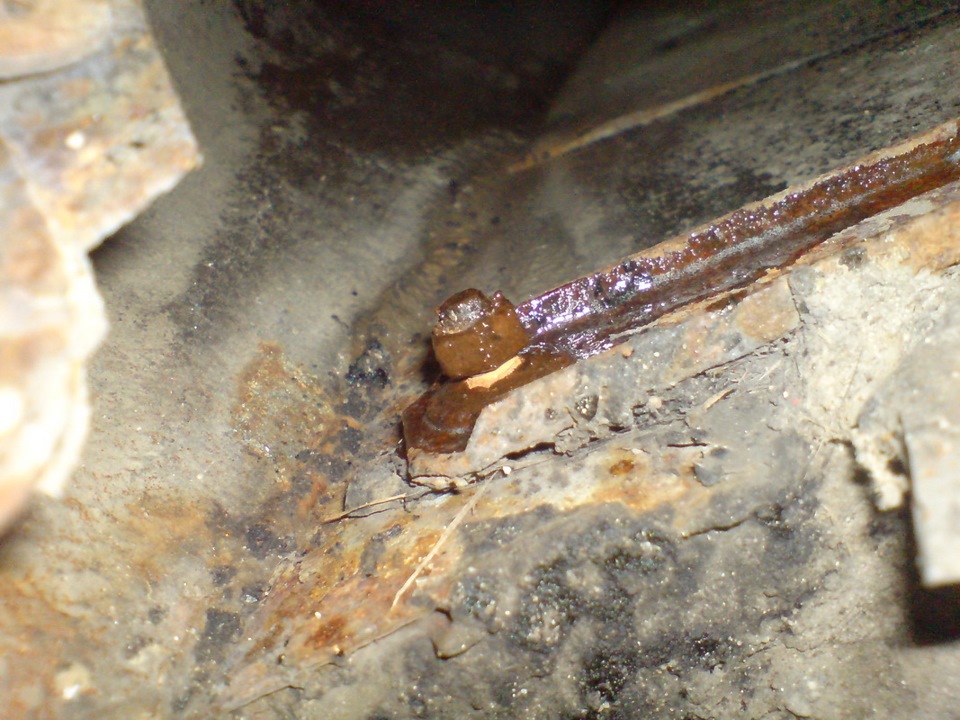

Если вам повезёт. то гайка пойдёт, если нет и начала тянутся шпилька, ещё есть вариант открутить с нагревом, но это как повезёт.

Значит ещё смазки, гайку обратно закручиваю на четверть оборота, откручиваю на полоборота, затем опять смазку, опять её туда-сюда, как у Ленина, шаг назад, два шага вперёд…

Если идёт легко — можно сразу откручивать полностью, но если тяжело, то смазывайте, отматывайте назад, смазывайте и зачищайте витки резьбы и откручивайте дальше.

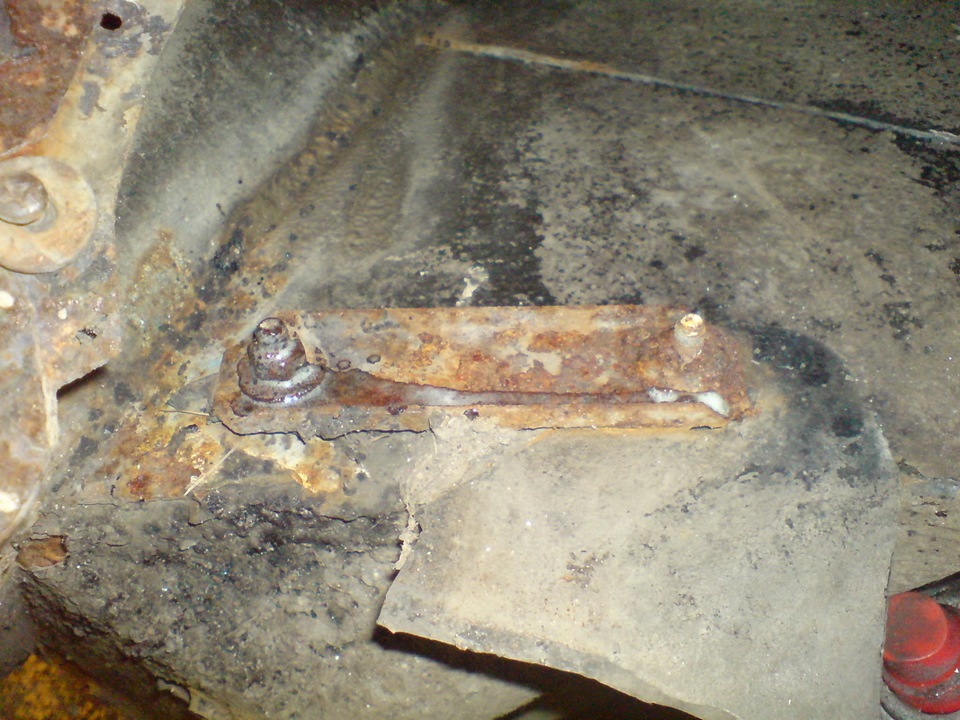

И это шпильки крепления задних брызговиков, можете представить как они укорели за 10 лет

Используя такой нехитрый способ, на всё днище заломал 5 шпилек М6, но самый кончик, то есть резьбы осталось ещё изрядно для закручивния гайки по новой. По сути ни одной шпильки востанавливать сваркой не придётся, это в дальнейшем сэкономит время

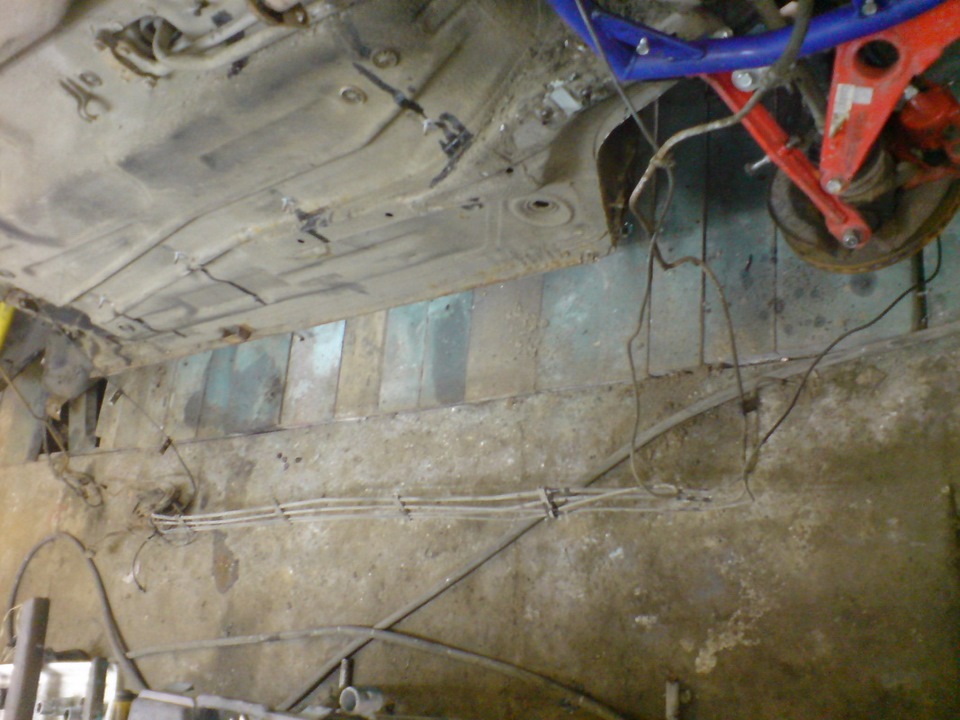

Теперь снимаю топливопроводы и тормозные трубки. Прямо так. всем комплектом, так быстрее и затем проще и в хранении

Затем под капотом, немного уличной магии со сниманием стабилизатора и…

Тормозные трубки буду менять на медь, собранная магистраль пригодиться для обмерки нужной длинны новой трубки

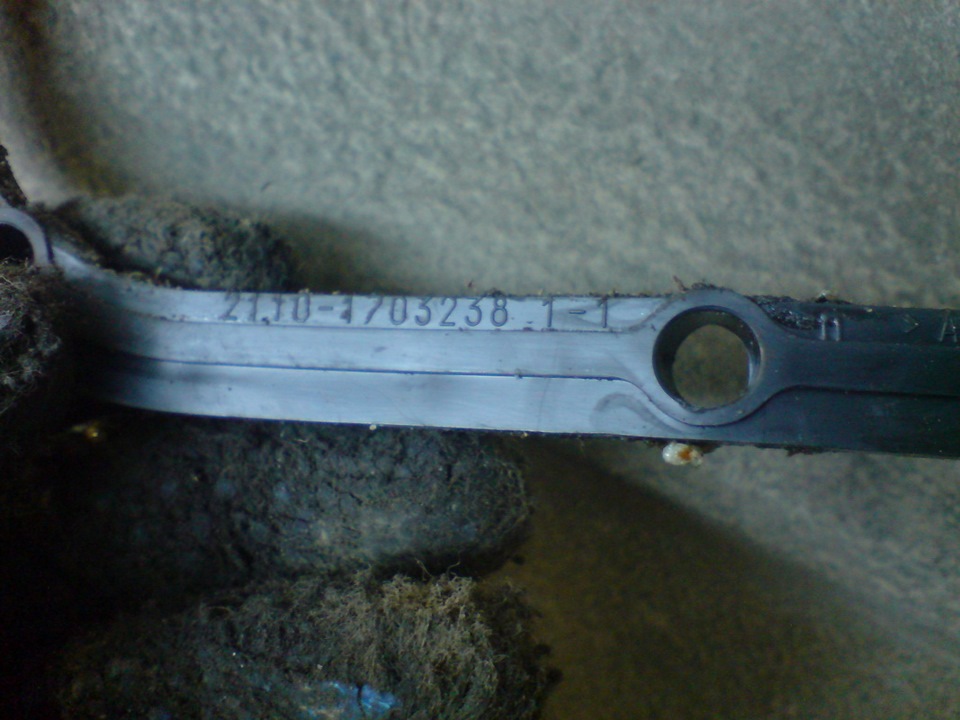

И осталась кулиса. Тут нежднчик — одна из причин, почему рычаг в 10-ке болтается, как ручка в мясорубке)))

Резиновая основа кулисы порвана.

Ну и до кучи при демонтаже верхнего крепления пыльника, со стороны салона, сломалась окантовка

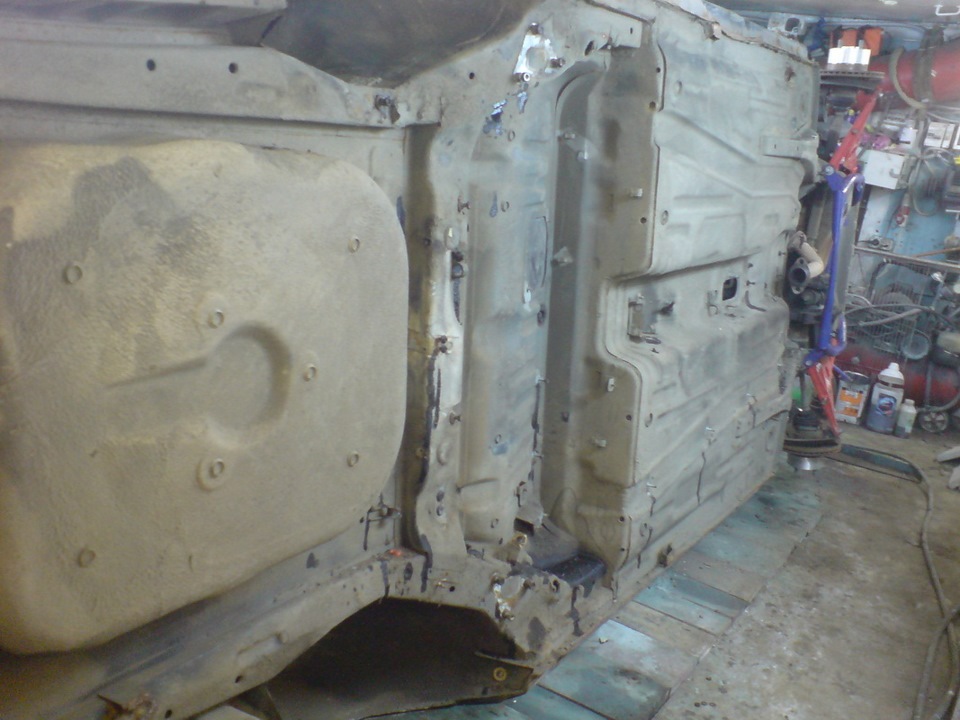

Днище к зачистке от старого антикора готово. Осталось его отмыть под давлением, промыть скрытые полости от пыли-грязи-соли и можно приступать к очистке!

А что с передней частью? Ей займусь после подготовке всей очищенной части, тогда поставлю авто на задние колёса и подпорки спереди, срежу телевизор, освобожу подкапотку и оперативно подготовлю, окрашу и сразу соберу. По механической части внутрь лезть мне не нужно, поэтому скажем стойки буду снимать сразу в сборе, стойка. шаровая. шрус с полуосью и рычагом, одним узлом, так будет реально быстро.

Ремонт ВАЗ 2110 своими руками: полное руководство с фото и подробными инструкциями

ВАЗ 2110 – одна из самых популярных моделей российских автомобилей. Однако со временем любое авто подвергается износу, требуются ремонт и замена отдельных деталей. Если вы хотите сэкономить на ремонте и внести свой вклад в обслуживание своего ВАЗ 2110, то этот подробный гид и советы помогут вам сделать полный ремонт своими руками.

Первым шагом вам следует определиться с необходимыми запчастями и инструментами для ремонта ВАЗ 2110. Рекомендуется использовать только качественные и оригинальные запасные части, чтобы обеспечить долговечность и надежность ремонта. Также необходимо иметь при себе основные инструменты, включая ключи и отвертки разного типа и размера, ручной гайковёрт, домкрат и станок для снятия и установки колёс.

Приступая к ремонту Вы должны ознакомиться с руководством пользователя ВАЗ 2110, которое предоставит вам информацию о специфических особенностях модели и процедурах замены или ремонта неисправных деталей. Помимо этого, вам потребуется основное понимание о работе автомобиля, его конструкции и системах, чтобы правильно выполнять работы.

Не бойтесь браться за ремонт своего автомобиля! С правильным подходом, качественными запчастями и необходимыми инструментами вы сможете сделать полный ремонт ВАЗ 2110 самостоятельно и сэкономить на этом значительные средства. Следуйте указаниям в руководстве пользователя и не стесняйтесь обращаться за советами к опытным автолюбителям и специалистам.

Полный ремонт ВАЗ 2110 своими руками: подробный гид и советы

При необходимости полного ремонта ВАЗ 2110 своими руками, владелец автомобиля может сэкономить значительную сумму денег, изучив и освоив основные этапы данного процесса. В этом подробном руководстве мы расскажем о необходимых инструментах, деталях, этапах работ, а также дадим полезные советы для успешного проведения ремонта.

1. Планирование ремонтных работ

Перед тем, как приступить к ремонту ВАЗ 2110, необходимо сделать тщательную оценку состояния автомобиля. Проверьте системы двигателя, подвески, трансмиссии и электрики. Определите, какие детали и компоненты требуют замены или ремонта, и составьте список необходимых запчастей и инструментов. Учтите также возможные сложности и особенности данной модели автомобиля.

2. Приобретение необходимых запчастей и инструментов

На этом этапе следует закупить все необходимые запчасти и инструменты. ВАЗ 2110 довольно популярная модель, поэтому запчасти легко доступны. Однако, чтобы не возникло неожиданностей в процессе ремонта, лучше приобрести оригинальные или качественные аналоги, проверенные производителями и автослесарями.

3. Демонтаж и подготовка к ремонтным работам

Перед началом ремонта, необходимо выполнять демонтаж поврежденных деталей и компонентов, а также провести подготовку к выполнению основных работ. Отключите аккумулятор, снимите все лишние элементы, которые могут помешать работе. Также заботьтесь о безопасности и правильно использовать инструменты для предотвращения возможных травм.

4. Восстановление и замена деталей

На этом этапе выполняются основные ремонтные работы. Необходимо аккуратно восстановить или заменить поврежденные детали и компоненты. Убедитесь, что все новые детали соответствуют требованиям и совместимы с автомобилем. Тщательно собирайте все элементы во избежание возможных проблем после ремонта.

5. Сборка и тестирование

Завершающий этап работ – сборка автомобиля и тестирование. Установите все детали и компоненты обратно на свои места с помощью инструкций и схем. После сборки проведите тест-драйв и проверьте все системы и функции автомобиля на работоспособность. Если обнаружены какие-либо проблемы, устраните их до окончательного завершения ремонта.

Полезные советы:

• Внимательно изучите руководство по эксплуатации ВАЗ 2110 для большей информации о ее особенностях и рекомендациях по ремонту.
• Обратитесь к опытным автомеханикам или форумам, чтобы получить дополнительные советы и рекомендации по ремонту данной модели.
• Не беритесь за работы, которые вы не можете выполнить самостоятельно. В случае сомнений или сложностей лучше обратиться к профессионалам.
• Следите за чистотой и порядком на рабочем месте и храните инструменты в хорошем состоянии.
• Проверьте автомобиль после каждого ремонта или замены деталей, чтобы убедиться в его исправности и безопасности.

Список необходимых инструментов:

Основные этапы полного ремонта ВАЗ 2110

1. Диагностика и разборка.

Первым шагом при полном ремонте ВАЗ 2110 является проведение диагностики автомобиля и его разборка. Необходимо выявить все неисправности и определить список работ, которые необходимо выполнить.

После проведения диагностики и разборки автомобиля необходимо приступить к подготовке деталей. Это может включать покраску, обработку ржавчины, замену деталей и т.д. После этого происходит монтаж, при котором все детали собираются обратно на автомобиль.

В процессе монтажа может потребоваться замена изношенных деталей. Это может включать замену расходных материалов, таких как фильтры, свечи зажигания, ремни, а также замену подвески, сцепления и других узлов.

После монтажа и замены деталей необходимо провести регулировку и настройку автомобиля. Это включает в себя проверку и настройку системы зажигания, системы питания, тормозов, подвески и других узлов.

После завершения всех работ необходимо провести проверку и испытание автомобиля. Это может включать тест-драйв для проверки работы двигателя, подвески, тормозов и других систем, а также осмотр всех узлов и деталей на отсутствие дефектов.

Проведение полного ремонта ВАЗ 2110 требует опыта, знаний и специального инструмента. Если вы не уверены в своих навыках, рекомендуется обратиться к специалистам или в автосервис для проведения ремонта вашего автомобиля.

Как разобрать ваз 2110

Видео по капремонту и сборке двигателя, машины марки ВАЗ 2112, а также подробная инструкция с фотосопровождением по разборке мотора ВАЗ 2110.Видео по капремонту и сборке двигателя, машины марки ВАЗ 2112, а также подробная инструкция с фотосопровождением по разборке мотора ВАЗ 2110.

Ремонт двигателя ВАЗ 2110, как и любой другой модели машины не лёгкая работа, но всё же, выполняемая. Если Вы хоть немного разбираетесь в технике, то сумеете её выполнить. Чтобы осуществить ремонт нужно как минимум разобрать двигатель. Предлагаем Вашему вниманию подсказку, как и в какой последовательности, выполнять такую работу.

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

10. Отвинчиваем в масляном картере болт, которым прикреплён датчик уровня масла. Не забывайте о том, что под головкой болта наличествует пружинная шайба. Вынимаем датчик из блока цилиндров, при наличии необходимости можно прокрутить коленвал так, чтобы его противовес не препятствовал выниманию датчика.11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

13. Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его. Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

20. Снимаем крышки.

21. Снимаем коленвал автомобиля ВАЗ 2110.

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.

Ремонт автомобилей 2110

Добрый день. Продолжаем тему ремонта автомобилей ВАЗ 2110, 2111, 2112 и сегодня разберем, как выполняется з амена лобового стекла своими руками, и что для этого необходимо.

Проверка ДМРВ ВАЗ 2110, 2111, 2112

Добрый день. Продолжим обслуживание автомобилей ВАЗ 2110, 2111, 2112 и сегодня разберемся, как проверить ДМРВ с помощью мультиметра. В этой статье вы найдете пошаговую инструкцию по выполнению работ самостоятельно, а также информацию о признаках износа датчика и выборе нового.

Замена рулевой рейки ВАЗ 2110

Здравствуйте. Сегодня в нашем сервисе ВАЗ 2110 с проблемой в рулевой рейке. В данной статье мы покажем процесс замены рейки, а также расскажем о способах ремонта.

Замена прокладки ГБЦ ВАЗ 2110, 2111, 2112

Здравствуйте. Продолжим обслуживание автомобилей ВАЗ 2110, 2111, 2112 и сегодня расскажем, как заменить прокладку ГБЦ. В статье вы найдете полную пошаговую инструкцию выполнения работ с фото и видео, а также полезные советы мастера.

Замена гранаты ВАЗ 2110, 2111, 2112 своими руками

Добрый день. Продолжим обслуживание переднеприводных автомобилей ВАЗ 2110, 2111, 2112 и сегодня расскажем, как заменить наружную и внутреннюю гранату. В статье найдете пошаговую инструкцию с фото, а также видео урок.

Замена шаровой опоры ВАЗ 2110, 2111, 2112 своими руками

Добрый день. Продолжим тему технического обслуживания автомобилей ВАЗ 2110, 2111, 2112 и сегодня разберем, как произвести замену шаровой опоры и на что обратить внимание при выполнении работ своими руками.

Замена и ремонт трапеции дворников ВАЗ 2110, 2111, 2112

Здравствуйте. Сегодня в нашем сервисе ВАЗ 2110 с плохо работающей трапецией дворников. В статье подробно разберем, как произвести замену трапеции своими руками, а также расскажем о возможности ремонта.

Замена гидрокомпенсаторов ВАЗ 2110, 2111, 2112

Добрый день. Сегодня предлагаем поговорить о проблемах, которые могут возникнуть с двигателями ВАЗ 2110, 2111, 2112, а также подробно расскажем, как выполняется замена гидрокомпенсаторов своими руками.

Замена прикуривателя ВАЗ 2110, 2111, 2112

Добрый день. Сегодня предлагаем поговорить о том, что волнует многих владельцев автомобилей Ваз 2110, 2111 и 2112 — в центре внимания замена прикуривателя своими руками, а также установка узла европейского образца.

Замена порогов ВАЗ 2110, 2111, 2112

Добрый день. Продолжаем тему ремонта автомобилей ВАЗ 2110, 2111, 2112 и сегодня предлагаем рассмотреть, как выполняется замена порогов, что нужно из инструментов и как выполнить работы своими руками, без обращения на СТО.

Замена термостата ВАЗ 2110 инжектор

Добрый день. Сегодня у нас ВАЗ 2110 (инжектор) с неработающим термостатом. В этой статье мы расскажем о симптомах неисправности, выборе новой детали, а также покажем поэтапно в деталях весь процесс выполнения такого ремонта своими руками.

Замена вакуумного усилителя ВАЗ 2110, 2111, 2112

Добрый день. Сегодня к нам приехал автомобиль ВАЗ на замену вакуумного усилителя и мы готовы подробно рассказать, как выполнить такой ремонт на моделях 2110, 2111 и 2112 своими руками.

Замена шруса ВАЗ 2110, 2111, 2112

Добрый день. Сегодня речь пойдет о том. как выполняется замена шруса в автомобилях ВАЗ 2110, 2111 и 2112. Мы расскажем, сколько обойдется такой ремонт в мастерских и покажем, как можно выполнить все собственноручно с минимальными финансовыми затратами.

Замена ступичного подшипника ВАЗ 2110, 2111, 2112

Добрый день. Мы продолжаем обслуживать автомобиль ВАЗ и сегодня поговорим о том, как осуществляется замена ступичного подшипника в моделях 2110, 2111 и 2112, а также детально разберем все этапы такого ремонта.

Замена задних тормозных колодок ВАЗ 2110, 2111, 2112

Добрый день. Продолжаем тему технического обслуживания автомобилей ВАЗ 2110, 2111, 2112 и сегодня расскажем, как выполняется замена задних колодок и что важно знать тем, кто планирует осуществить такой ремонт своими руками.

Разбираю ВАЗ-2110, часть 1, Разборка под днищем

На Уверенности нужно подкрашивать детали, а в мастерской мусора гора, не вариант. Поэтому решаю целый день посвятить Нежданчику, что бы в итоге промыть ему днище и скрытые полости, за одно и мастерскую сполоснуть, тогда можно спокойно красить на выходных

Для начала — что понадобиться для оперативной полной разборки автомобиля, на примере ВАЗ-2110?
1) Ручной инструмент. На удивление совсем мало, буквально 3-4 ключа рожково-накидных и столько же головок на вороток, пару отвёрток, железная щётка и стамеска)
2) Пневмотрещётка. Оперативно без пневматики — ну никак, совсем печально будет
3) Проникающая смазка. Без этого никуда, если не хотите половину шпилек заломать

И четвёртое, самое главное — много мышечной массы) Ибо придётся попотеть в реальном смысле этого слова. Скажу сразу, к 4-ому пункту готовился заранее, повесив дома турник и начав более месяца назад регулярно заниматься по программе, 3 дня в неделю, подтягивания + приседания. Итог на лицо, например заднюю подвеску сборе снимал практически одной рукой) Итог — на утро после работ вполне ощущаю себя "бодрячком")

Так что поехал, часть первая, не экономя на фото)

Рабочее положение — на боку. Так разбирать раза в два быстрее, чем работая под машиной
Зачищаю все резьбы железной щёткой и смазываю проникающей смазкой

Пью чай и приступаю, начинаю с задней части авто. Задняя балка, резонатор, штаны… стоп — тут стандартный номер, гайки от темпрературы прокорродировали на 2 размера в меньшую сторону и намертво въёлись в резьбы.
Даже набивание головки на 10 не помогает

Теоретически двигатель будет заменен + реализован качественный выхлоп, поэтому штаны в итоге не трогаю, сниму вместе с двигателем в сборе

Откручиваю тормозные шланги от трубок на кузове, снимаю трос ручника и отсоединяю задние стойки от задней балки, снимаю балку. Реально лёгкая)

Внимание, для дальнейшего облегчения сборки все гайки и болты (!) сразу закручиваю на их места. Так не нужно хранить метизы отдельно и затем искать, что и откуда было!

Очередь за бензобаком

Тут вообще просто, тем боле на боку, всё перед глазами. Долой патрубки, заливную. Старые шланги режу, всё равно на замену

Обратите внимание, трубка обратки идёт по днищу, практически поперёк авто. На 10-тилетних десятках на уже конкретно ржавая, не исключаю что на многих авто она уже проржавела насквозь и сопливит бензином!

вот днище почти и пустое

Теперь остатки задних брызговиков и все трубопроводы. вместе с абсорбером.

Смотрите -тут много длинных шпилек на М6, с их откручивнием нужна отдельная сноровка, показываю:

Для начала резьба шпильки зачищается железной щёткой и проливается проникающей смазкой

Я использую смазку для цепных передач. она мне нравиться больше, чем вд40

Далее вот таким набором (моё любимое сочетание, можно крутить кистью) Правой рукой кручу, левой придерживаю отвертку. что бы усилие шло ровно.

сдергиваю гайку на четверть оборота. Тут главное прилогать усилие только вращательным движением и только перпендикулярно поверхности

Если вам повезёт. то гайка пойдёт, если нет и начала тянутся шпилька, ещё есть вариант открутить с нагревом, но это как повезёт.

Значит ещё смазки, гайку обратно закручиваю на четверть оборота, откручиваю на полоборота, затем опять смазку, опять её туда-сюда, как у Ленина, шаг назад, два шага вперёд…

Если идёт легко — можно сразу откручивать полностью, но если тяжело, то смазывайте, отматывайте назад, смазывайте и зачищайте витки резьбы и откручивайте дальше.

И это шпильки крепления задних брызговиков, можете представить как они укорели за 10 лет

Используя такой нехитрый способ, на всё днище заломал 5 шпилек М6, но самый кончик, то есть резьбы осталось ещё изрядно для закручивния гайки по новой. По сути ни одной шпильки востанавливать сваркой не придётся, это в дальнейшем сэкономит время

Теперь снимаю топливопроводы и тормозные трубки. Прямо так. всем комплектом, так быстрее и затем проще и в хранении

Затем под капотом, немного уличной магии со сниманием стабилизатора и…

Тормозные трубки буду менять на медь, собранная магистраль пригодиться для обмерки нужной длинны новой трубки

И осталась кулиса. Тут нежднчик — одна из причин, почему рычаг в 10-ке болтается, как ручка в мясорубке)))

Резиновая основа кулисы порвана.

Ну и до кучи при демонтаже верхнего крепления пыльника, со стороны салона, сломалась окантовка

Днище к зачистке от старого антикора готово. Осталось его отмыть под давлением, промыть скрытые полости от пыли-грязи-соли и можно приступать к очистке!

А что с передней частью? Ей займусь после подготовке всей очищенной части, тогда поставлю авто на задние колёса и подпорки спереди, срежу телевизор, освобожу подкапотку и оперативно подготовлю, окрашу и сразу соберу. По механической части внутрь лезть мне не нужно, поэтому скажем стойки буду снимать сразу в сборе, стойка. шаровая. шрус с полуосью и рычагом, одним узлом, так будет реально быстро.

Как разобрать панель ваз 2110

Панель ВАЗ 2110, снятие установка торпедо, шумоизоляция панели ВАЗ 2110

Панель ВАЗ 2110 или торпедо “десятки” стало новым словом в дизайне интерьеров автомобилей Lada. Несмотря на интересную форму и эргономичный вид, панель 2110 со временем начинает издавать массу лишних звуков при движении автомобиля. Особенно это заметно на машинах с большим пробегом. Поэтому очень часто торпеду “десятки” полностью разбирают, что бы провести тотальную шумоизоляцию и устранить скрипы.

Сразу скажем, что разобрать панель ВАЗ 2110 в принципе не сложно, но это очень трудоемкая работа, требующая времени и внимания. Дело в том, что для снятия панели придется полностью открутить рулевое колесо и отсоединить массу электрических колодок. Что бы не испортить электрику перед разборкой торпедо ВАЗ 2110 обязательно отсоедините аккумуляторную батарею (АКБ).

Вот так панель “десятки” выглядит схематично.

На этом рисунке подробно, в мельчайших деталях, показан весь крепеж панели ВАЗ 2110.

• 1 – панель
• 2 – боковое сопло вентиляции и отопления салона
• 3 – накладка панели приборов
• 4 – винты крепления накладки
• 5 – винты крепления панели
• 6 – коробка
• 7 – накладка консоли
• 8 – крышка
• 9 – щиток панели приборов
• 10 – крышка монтажного блока

Если снять панель полностью, то должно остаться только это, смотрим фото –

Красными стрелками указаны места креплений гаек и винтовых шурупов, а две большие белые стрелки указывают на специальные установочные штыри. При установке панели она должна быть установлена именно на них, они служат для центрирования торпедо относительно кузова.

Снятие установка панели ВАЗ 2110

Далее пошаговая инструкция по снятию торпедо “десятки”.

• Отсоединяем аккумуляторную батарею
• Снимаем рулевое колесо и подрулевые переключатели
• Обязательно снимаем верхнюю облицовку туннеля пола
• Снимаем бардачок и отвинчиваем винты крепления
• Снимаем ручку гидрокорректора фар потянув на себя
• Откручиваем гайку гидрокорректора и вынимаем его
• Снимаем верхние боковые дефлекторы воздуховодов поддев их отверткой
• Под дефлекторами обнаруживаем гайки крепления панели, откручиваем их
• Откручиваем винты снизу торпедо, рядом с рычагом открытия капота, у монтажного блока, в нише вещевого ящика и т.д.
• Теперь можно снимать уплотнители дверных проемов, снимаем накладки закрывающие передние стойки кузова
• Отсоединяем колодки электропроводки
• Можно снимать панель удерживая рычажок регулировки положения рулевой колонки, в нужном положении

Полностью открученная панель ВАЗ 2110 держится на двух направляющих штырях, (смотри на фото выше) на них указывают белые стрелки. Сборку панели проводим в обратном порядке.

Шумоизоляция панели ВАЗ 2110

Для шумоизоляции торпедо “десятки” в основном используют битопласт, моделин, герметик и даже монтажную пену.
Битопластом и моделином оклеивают пластиковые панели на разобранной торпеде, что устраняет скрипы и улучшает шумоизоляцию. Примерно вот так ка на фото далее –

Битопласт приклеивают на специальный клей, при установке на место в нужных местах этот материал, где нужно ужимается. Оклеивать рекомендуется панель естественно с внутренней стороны.

Некоторые умельцы превращают переднюю панель в неприступную крепость для вибраций и скрипов используя обычную монтажную пену. Однако использовать такой радикальный способ без некоторого опыта не рекомендуется. В итоге из под торпеды торчит вот это –

Кроме шумоизоляции панели ВАЗ 2110 необходимо провести подобную процедуру с полом, крышей, дверьми. Такая комплексная шумоизоляция обеспечит максимальный акустический комфорт в салоне.

В заключении хотелось бы сказать, что панелей устанавливаемых на “десятку” две, старого и нового образца. Фото старой версии можно найти в начале нашей статьи. Фотография новой версии панели прилагается далее.

Самое интересное, что панель нового образца или европанель на “десятку” можно поставить взамен панели старого образца. В принципе они взаимозаменяемы, однако стоит учитывать, что вместе с установкой новой панели придется ставить и новый щиток приборов в сборе, другой блок САУО (система автоматического управления отоплением салона) и добавить электропривод заслонки отопителя. Сами места крепления панели старого и нового образца совпадают, так что с монтажом проблем не возникает.

Как снять панель на ВАЗ 2110

1. Когда требуется разборка
2. Разборка
3. Провода

Разбираться в причинах, по которым вы решите разобрать панель приборов на своей «десятке», мы не будем. Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно трудоемкая, но при наличии свободного времени и обязательно терпения, вы без особых проблем сделаете работу в собственном гараже своими руками.

Когда требуется разборка

Есть несколько причин, из-за которых автовладельцы хотят снять приборку:

• Она повреждена механическими ударами, в результате наездов на ямы и пр. На самом деле прочность штатной приборной панели оставляет желать лучшего, потому повреждения — не редкость для десятки;
• На поверхности приборки образовались царапины, потертости, где-то слезла краска, наблюдаются следы износа. То есть внешность панели оставляет желать лучшего, потому для исправления ситуации ее нужно снять;
• Стремление преобразить салон автомобиля. Многие владельцы ВАЗ 2110 решают избавиться от старой приборной панели, чтобы поставить на ее место что-то более современное, оригинальное, поменять подсветку на светодиодные огни.

Чтобы внести какие-либо изменения в приборную, первоочередной задачей перед автовладельцем становится снятие старой конструкции. Сделать это самостоятельно не сложно. Четко следуйте инструкции, не нарушайте последовательность этапов, внимательно относитесь к маркировке всех элементов и особенно проводов.

Если что-то подключить неправильно и собрать панель, не проверив, вы рискуете не просто возложить на себя повторную разборку приборной панели, но также столкнуться с неработающими приборами, коротким замыканием и еще более печальными последствиями.

Разборка

Теперь поговорим конкретно о том, как снять панель на ВАЗ 2110. Для этого достаточно следовать определенной последовательности, которая позволит грамотно и быстро без лишних рисков демонтировать узел.

Многие автомобилисты, будучи уверенными в собственных силах, игнорируют рекомендации, не следуют инструкциям. При этом они снимают панельку, одновременно демонтируя еще половину салона.

Предлагаемое нами пошаговое руководство позволит избежать лишних манипуляций, сэкономить время, силы и нервы.

1. Купите специальные самоклеящиеся бумажки. Типа тех, которые наклеивают на товары в магазинах. Также вам потребуется маркер, ручка или просто карандаш. Каждый снимаемый элемент следует маркировать, чтобы потом не запутаться при обратном монтаже элементов. Записывайте последовательность на бумажке, или пусть ваш помощник это делает под вашу диктовку.
2. Снимите передние сиденья, что существенно облегчит доступ к приборной. Сидеть вам на них будет особо некогда, а чтобы попасть к определенным крепежным элементам, кресла могут попросту мешать.
3. По бокам располагаются саморезы, которые позволят снять тоннель. Причем первой снимается верхняя часть, и только потом нижняя. Порядок не принципиальный, можете попробовать и в обратной последовательности. Только тогда вам будет откровенно неудобно работать. Проверено многими мастерами при разборке приборной панели.
4. Демонтируйте кожух рулевой колонки. Так вы сможете снять сам кожух, а также рулевое колесо. Для выполнения этой задачи снимаются три самореза и четыре винта фиксации. Руль будет сидеть на шлицах достаточно прочно, потому снимать его придется с усилием. Можете покачать руль в стороны, подергать. Только берегите лицо, поскольку руль может при резком усилии вылететь с посадочного места, и полетать прямо в вас.
5. Обязательно снимаются подрулевые переключатели.
6. Снимите крепежи бардачка и извлеките его со своего посадочного места.
7. После этого приступайте к монтажному блоку. Вам предстоит снять не только крышку, но и извлечь все разъемы, реле.
8. Теперь пора разобраться, как снять накладку панели ВАЗ 2110 и накладки стоек. Делается это достаточно просто, учитывая, что все крепежные элементы не скрыты. Обязательно отвинтите крепежи гидрокорректора фар и толкните его внутрь.
9. Теперь наступает один из самых важных моментов — снятие саморезов, на которых держится панель приборов. Они соединяют панель с кузовом вашего автомобиля. Выкручивайте саморезы и две шпильки. Отыскать их не трудно, поскольку располагаются эти шпильки под крышкой тоннеля подачи воздуха на боковые стекла.
10. Выполнив все указанные процедуры, держать панель будет только нижний воздуховод, а также рулевой вал. После этого можно приступать к запланированным работам по ремонту или модернизации автомобиля, которые предполагали обязательное снятие приборной панели.

На этом процедуру демонтажа считать законченной нельзя, поскольку, вскрыв приборную панель, вы обнаружите под ней огромное количество проводов. А что же с ними делать?

Провода

Количество проводов поражает воображение. Казалось бы, ВАЗ 2110 — это далеко не самый современный автомобиль, который не имеет огромное количество электроники. Тем не менее, проводка там в изобилии.

Многие считают, что лучше всего снять всю проводку одной большой охапкой. Но это не самое лучшее решение. Сняв все провода, вам будет потом невероятно сложно разобраться, какой проводок к чему подсоединяется. Если замена проводки не предусматривается, поступите несколько иначе.

Отсоединяйте лишь те провода, которые относятся к панели приборов. Маркируйте их, обозначайте самоклеящимися ярлычками, запишите все обозначения на лист бумаги. Это позволит понять, куда какой проводок подключается в процессе обратной сборки.

Самый простой способ разобрать панель приборов — обратиться к профессионалам со станции технического обслуживания. Вы ведь запланировали ее снятие не просто так, а с целью выполнить какие-то корректировки, заменить элементы приборной панели, установить светодиодную подсветку и так далее. Потому не обязательно самому выполнять демонтаж, чтобы в разобранном виде ехать на СТО. Поручите весь комплекс работ специалистам.

No Comments Yet!

Панель ВАЗ-2110: как улучшить заводской вариант

На стартовом этапе переделки собственного автомобиля большое внимание нужно обратить на тюнинг панели ВАЗ 2110. Многие владельцы «десятки» придерживаются той позиции, что автомобиль их не должен отставать от современных модных веяний в мире четырехколесных быстроходных «железных коней».

Безусловно, каждый хочет, чтобы его машина, несмотря на определенную изношенность и уже довольно богатую историю марки ВАЗ 2110, смотрелась красиво, «чувствовалась» мощно и предоставляла высокий комфорт внутри салона для всех пассажиров. В процессе передвижения на транспортном средстве многие пассажиры обращают внимание на приборы.

Конечно, всегда более интересными для них будут оригинальные, с дизайнерскими эксклюзивными решениями приборы, которые буквально поражают и восхищают. Тюнинг панели приборов ВАЗ 2110 следует начинать с поиска панелей. Чтобы установить такую деталь, придется использовать собственные умения и ловкость, если не хочется отдавать свои кровные в различных автосалонах.

Тем более, работа эта не требует использования специальных инструментов. Вполне достаточно будет применения пассатижи и крестовой отвертки.

Как создать новый дизайн приборной панели ВАЗ 2110

Весь процесс обновления панели приборов своими руками не займет много времени. Все, что нужно будет сделать — это демонтаж устаревшей «детали» и установка модернизированной модели. Как снять панель ВАЗ, можно узнать тут и в руководстве по ремонту и эксплуатации автомобиля. Но основные этапы следует напомнить:

• сначала нужно отключить клеммы аккумулятора. Руль следует опустить в нижнее положение.
• необходимо отвинтить саморезы креплений накладки панели.
• далее отключаем разъем слева, в этой ситуации речь идет о машинном переключателе наружного освежения. Потом, используя пассатижи, следует разогнуть крепления комбинации приборов.
• Далее – снимаем ее. Некоторые модели крепятся с помощью винтов М5. В конце необходимо отсоединить разъемы.

После этого можно устанавливать новую панель в обратном порядке. Такой тюнинг ВАЗ 2110 своими руками всегда будет вызывать восхищение у пассажиров и чувство собственной гордости.

Яркое разнообразие цветов

Сегодня мода изменять подсветку приборной панели набирает фантастические обороты. Практически повсюду автомобили имеют неоновую подсветку или внутреннюю светодиодную иллюминацию. Однако все эти новшества — недешевое удовольствие, которое далеко не всем по карману. Иначе обстоит дело с заменой заводской подсветки на разноцветную.

Можно, без сомнения, воспользоваться готовыми вариантами тюнинга, но и это будет стоить немало. Лучше всего провести его своими руками. В этой ситуации главное – обладать необходимыми материалами и терпением. Для начала придется разобрать «приборку». Необходимо снять защитное стекло. Далее снимаем стрелки. Чтобы это сделать, нужно использовать отвертку и твердый картон.

Его следует подложить под стрелку, а далее поддеть ее отверткой. Потом аккуратно и медленно приподнимать ее нужно к верху. Далее снимаем подложку. Для этого пригодится канцелярский нож. Его необходимо просунуть между панелью и подложкой и прорезать по кругу слой герметика. После снимаем подложку. Разбираем панель и начинаем.

1. Удаляем слой светофильтра, используя канцелярский нож. Светофильтр – это цветной слой краски. Она наносится с сзади подложки и придает цветную иллюминацию цифрам спидометра и остальным датчикам. Чтобы полностью избавится от светофильтра, можно использовать ацетон или другую жидкость, которая содержит спирт.

2. Далее изменяем цвет подсветки. Сначала можно изменить подсветку одометра. Для этого понадобится демонтировать экранчик одометра, а потом снять голубую пленку и удалить лампочку подсветки. Ее следует заменить на многоцветный универсальный светодиод. Он может менять цвета. Светодиод присоединяем к патрону штатной лампочки. Устанавливаем экран одометра на место.

3. Теперь можно приступать к полной замене подсветки. Крепим светодиоды к каркасу «приборки». Такие светодиоды можно купить в комплекте с переключателем цветов. Устанавливаем их на место и прикрепляем их к стандартным контактам подсветки приборки.

4. Идем дальше. Теперь необходимо сделать так, чтобы стрелки имели возможность изменять подсветку. Для этого следует удалить слой красной краски со стрелок. Для этой операции можно использовать канцелярский нож и ацетон. Когда стрелка будет очищена, ее можно покрасить, используя белый лак для ногтей. Главное, чтобы стрелка была белой, поскольку этот цвет передает цветовую гамму светодиодов.

5. Перед заключительным этапом нужно закрепить на панели переключатель цветов светодиодов. Такой переключатель можно установить, к примеру, в правом нижнем углу «приборки». После этого можно установить все на место. Сначала монтируется подложка. Для большей надежности можно использовать герметик. После этого устанавливаем стрелки на место. Вставляем защитное стекло. После этого любуемся результатом.

Как красиво подсветить кнопки панели ВАЗ 2110

Проводя тюнинг панели представленного автомобиля, помимо прочего, можно также красиво подсветить кнопки «приборки». Возьмем, для примера, кнопку включения заднего противотуманного фонаря. Для начала придется демонтировать и разобрать ее. Для этого нужно потянуть в разные стороны ее подвижную часть и корпус.

После того, как кнопка будет вытянута, можно получить доступ к лампе накаливания. Если есть желание, то можно вынуть ее. Если же вытащить лампочку не удается, то следуем дальше. С помощью отвертки или ножика поддеваем защелки с обеих сторон. Перед нами появится механизм выключателя. Здесь нам нужна черная скоба. Поддев ее, мы спокойно рассыплем весь механизм.

Теперь легко снимаем лампу, для этого подойдет пинцет. Теперь можно подключить фантазию. Можно приобрести светодиодную лампу любого цвета. Следует иметь в виду, что плюсовый — это контакт №6, а минусовый — №7. Полярность можно узнать, если посмотреть на тыльную сторону корпуса. Сюда вставляется колодка с проводами. Далее проверяем, как работает подсветка. Если все нормально, переходим к следующей части.

Избавляемся от зеленого светофильтра. Его можно высверлить, проводить это нужно аккуратно, чтобы сверло не проходило насквозь через всю конструкцию. В итоге, удаляем светофильтр из конструкции и проверяем ее на работоспособность.

Следует отметить, что практически все кнопки, если есть желание, можно доработать таким образом. Исключение составляет только положение минусовых и плюсовых контактов, их нужно смотреть по электросхеме. Если схемы нет, спокойно можно найти ее фото в Интернете. Минусовой контакт обычно обозначают проводом черного цвета, плюсовой — любого цвета.

Чаще всего — он белый. Можно запомнить, но лучше зарисовать или сфотографировать контактные соединения, в процессе сборки тогда не будет возникать путаницы. Процесс сборки нужно производить в обратной последовательности.

Установка твиттеров в панель приборов ВАЗ 2110

Красиво можно дополнить панель установкой твитера (высокочастотного динамика). Одним из самых проблемных этапов является сверление отверстий. Ветровое стекло мешает сверлить под прямым углом. Но без дрели обойтись невозможно, потому что под пластмассовой оболочкой находится металлическая полоска. В этой ситуации, из бумаги следует выполнить подобие шаблона или трафарета.

С помощью ножа можно удалить мягкую область панели (с внешней стороны — пластик, с внутренней – подобие поролона). Потом берем дрель и сверлим вокруг предварительно размеченной области. Лучше использовать компактные дрели. Когда отверстие просверлено, следует исправить неровные края. Для этого можно использовать специальные насадки для дрелей.

Сверлить нужно на расстоянии от приборов и датчиков. Следует учесть, что под металлической полоской могут попадаться провода или кронштейны. Монтируемый твитер-элемент должен пройти плотно в отверстие. Если есть определенная свобода, то необходимо уплотнить эту область герметиком. Провода от твитера можно зацепить по краям воздуховодов.

Данный твитер является важной составляющей, если в машине будет строится акустическая система. Без такой детали звук и объем звучания не будет полным.

Ремонт «приборки» ВАЗ 2110

Отечественный автомобиль 2110 не может похвастаться качественной панелью. В сильный мороз или летнюю жару пластик часто начинает трескаться. Помимо этого, иногда отклеивается и ее угол. «Приборка» данной машины состоит из трех частей: центральной, верхней накладки и нижней пластиковой накладки. Угол чаще всего отклеивается через: откручивание саморезов, которые притягивают верхнюю накладку, или через то, что отошла ее мягкая часть от металлической части верхней накладки.

При первом варианте нужно снимать панель, потому что иначе подтянуть верхнюю накладку не получится. Если же отошла только мягкая часть, то решений может быть несколько. Можно приклеить ее, но держаться она будет не крепко, на пластиковом дефлекторе воздуха. Другой вариант — можно замаскировать щель, которая образовывается, когда отклеивается угол панели.

Можно, без сомнения, прикрыть щель проводом. Его укладывают внутрь, используя отвертку. Вместо провода использовать можно уплотнитель фары. В таком случае можно вернуть уголок на место. Для приклеивания уголка используют монтажную пену. Обшивка, благодаря пене, будет держаться именно на металлическом корпусе, но сначала ее нужно очистить и обезжирить.

Потом наносим пену внутрь, с помощью мокрой тряпки убираем излишки пены. Зажимами для бумаги прижимаем уголки. Сразу убирать пену не нужно. Следует подождать, пока она высохнет. После того, как пена высохнет, нужно закрасить ее маркером. Может показаться, что пена распирает, но на самом деле, углы панели выходить не будут.

Теперь можно переходить к ремонту трещины на панели. Для этого используют либо средство для ремонта пластика, или же перетягивают накладку материалом. Что касается первого варианта, то он самый простой, ведь при ремонте снимать накладку не нужно. Убрать трещину можно, используя специальную эпоксидную смолу.

Также для использования подходит космофен и холодная сварка. Чтобы трещина не выделялась, следует перекрасить приборную панель. При втором способе, при перетяжке этой автомобильной детали, используется кожа или кожвинил. Сначала трещину необходимо зашпатлевать. Если проблема — в угле панели, что отклеился, то отремонтировать ее не составит труда.

Если же «приборка» потрескалась, то полностью скрыть трещину и, при этом, не снимать ее, весьма сложно. Если дело коснулось ремонта, то лучше сразу заменить ее евронакладкой. Здесь можно подробно посмотреть как паять пластик.

Стильная и современная накладка

Скучная штатная панель (на видео) быстро надоедает многим владельцам ВАЗ 2110, но покупать альтернативную, которая оснащена компьютером и стоит больших денег, не хочется. Что делать в такой ситуации? Есть прекрасный вариант, который позволит провести экономичный тюнинг своими руками. Один из самых простых способов — покупка накладки.

Найти их можно без особых проблем в интернет-магазинах (представленные там фото дают общее представление об таких деталях). Чтобы ее установить, необходимо снять «приборку» и аккуратно вытащить стрелки. Устанавливая стрелки на место, следует убедится, что ничего их движению не мешает. В противном случае, придется заново все разбирать.

Если к такому варианту тюнинга прибавить подсветку шкалы и стрелок, то можно практически мгновенно преобразить до неузнаваемости собственный автомобиль.

Как самому качественно провести шумоизоляцию панели ВАЗ 2110

Ни для кого не секрет, что часто у ВАЗ 2110 скрипит панель. Устранение скрипа называется еще шумоизоляцией. Процесс этот начинается с разборки «приборки» на три части, которые крепятся между собой болтиками. Как «антискрип» можно использовать моделин, а шумопоглотителем выступит битопласт.

В местах соприкосновения частей панели следует использовать моделин. Все отверстия от болтиков нужно закрыть моделином, чтобы устранить потери потоков воздуха печки. Заднюю часть торпедо нужно оклеить битопластом.

Остатки его можно наклеить внутрь. В этой статье подробнее как клеить шумоизоляцию. Часто скрипы вызывают черный ящик с предохранителями и бардачок. На дно последнего нужно уложить битопласт, а бока следует оклеить моделином. Бока черного ящика, которые соприкасаются с панелью, следует проклеить моделином. Следует отметить, что битопласт при посадке уминается и проблем с установкой «приборки» возникнуть не должно.

Ничего не может так порадовать владельцев, как тишина и полное отсутствие различных надоедливых скрипов в машине. Комфорт в салоне, который возникает после шумоизоляции панели, вызывает только приятные ощущения.

Ищите больше информации здесь и здесь

Как снять панель приборов, тюнинг, доработки

Снятие панели приборов на автомобилях ВАЗ 2110, 2111 и 2112 — дело не из простых. Но в то же время, выполнить данный ремонт возможно и своими руками, имея под рукой необходимый инструмент, а также четкую инструкцию. Касаемо плана действий, в Интернете не так много детальных руководств по снятию и установке панели приборов, и все это связано с тем, что процедура имеет ряд сложностей и тонкостей, о которых не каждый может вспомнить при написании такой статьи.

Впрочем, я постараюсь сделать материал, который хоть на 90% поможет дать общую картину и основные моменты, которые стоит учитывать при снятии панели на ВАЗ 2110-2112. Для выполнения ремонта понадобится следующий инструмент:

1. Отвертка с крестообразным лезвием, как короткая, так и длинная
2. Головка на 10 мм, желательно глубокая
3. Трещоточная рукоятка или вороток
4. Кусачки или острый нож
5. Фонарик при необходимости

Снятие и установка панели приборов на ВАЗ 2110, 2111 и 2112

Прежде чем приступать к выполнению данного ремонта, необходимо сделать следующее:

После этого можно приступать к дальнейшим действиям. Сразу же извлекаем и снимаем все элементы панели, такие как: штатные часы, блок управления отопителем, блок индикации, а также центральный дефлектор, и не забываем про кнопки с магнитолой. В результате, получаем примерно следующую картину:

Далее, при помощи отвертки поддеваем и извлекаем заглушки по верхним углам крепления панели приборов. На деле это выглядит следующим образом.

С другой стороны делаем аналогично, после чего при помощи головки и удлинителя откручиваем гайки крепления панели приборов в верхней части.

Теперь переходим к остальным местам крепления. Снизу, в левой и правой части панели — по углам, также есть по одному винту которые необходимо открутить. Первый показан ниже.

Второй же находится в правой части панели в том же самом месте — снизу в углу. Также, сразу отворачиваем саморез, которым крепится диагностическая колодка:

Теперь переходим к боковым местам креплений каркаса, которые находятся по центру с каждой из сторон — ниже на фото показана левая сторона:

Справа будет все аналогично. Далее переходим к внутренним креплениям каркаса, которые находятся в следующих местах. Первый — под монтажным блоком предохранителей, чтобы добраться — откидываем крышку и заглядываем внутрь панели:

Второй же справа — виден при открытой крышке вещевого ящика (бардачка):

Разумеется, монтажный блок придется также снять, чтобы он остался нетронутым с подпанельной проводкой.

Продеваем его внутрь при отведенной назад панели приборов, также придется отрезать некоторые хомуты крепления проводки, к примеру, в этом месте, которое показано на фото:

Теперь пробуем снимать панель ВАЗ 2110, отводя ее в сторону с обеих сторон, равномерно, без особых усилий и резких движений.

На фото выше видно, что трубки гидрокорректора фар обрезаны, так как в моем случае они были просто не нужны. Если же вам их необходимо сохранить, все делаем аккуратно и снимаем их, вытащив блок управления из панели приборов. Далее окончательно снимаем панель, разумеется, предварительно отсоединив все провода, которые будут препятствовать этому.

Установка происходит в обратной последовательности, подключая все провода и разъемы на свои места, блоки и переключатели, а также остальные элементы, которые были сняты в результате этой процедуры.

Установка Европанели вместо обычной на ВАЗ 2110, 2111 и 2112

Многие владельцы, которые уже давно являются владельцами ВАЗ 2110, хотели бы сменить скучную панель на более современную. В таком случае можно установить панель нового образца с автомобилей, выпускаемых после 2006 г.в., или же с версий «Богдан», которые являются аналогами десятого семейства, разве что украинской сборки.

При подобных переделках в основном менять ничего не придется, но стоит учесть, что в таком случае необходимо купить европанель в полной комплектации:

• каркас панели приборов в сборе с накладкой
• щиток (комбинация) приборов
• кнопки и выключатели
• дефлекторы отопителя
• блок управления отопителем нового образца
• подпанельная электропроводка
• рулевое колесо, кожух и переключатели

Только в таком случае все становится без особых проблем с минимальными трудозатратами.

Установка панели приборов от Приоры на ВАЗ 2110-2112

Существует еще один метод доработки и тюнинга панели приборов, который заключается в замене торпеды от Приоры — ВАЗ 2170. Конечно, внешний вид будет намного интереснее, чем даже европанель, но подключение и установка требуют очень многих вложений, как финансовых, так и физических. Основная проблема этой доработки состоит в том, что разъемы подпанельной проводки Приоры и подкапотной ВАЗ 2110, которые разумеется нужно стыковать, разные, и разъемы просто не подходят друг к другу.

В таком случае есть два пути:

1. Полностью взять всю проводку от Приоры, включая подкапотный жгут, салонный, блок управления стеклоподъемниками, блок комфорта и т.д.
2. Стыковать совершенно два разных типа проводки вручную, обрезая разъемы и изолируя чуть ли не каждый провод.

Каждый для себя сам решает, стоит ли игра свеч, а именно стоит ли полученный результат тех денег и времени, которые уйдут на все эти доработки и переделывания. Взять даже цену Европанели, за нее придется отдать до 20 000 руб. новую или от 8000 за б/у, уже получается накладно. Что же по поводу панели от Приоры, то здесь все будет еще дороже — одна только панель в сборе может обойтись 25000 р. новая и от 10 000 руб. б/у. на авторазборке.

Как разобрать торпеду ваз 2110

В дизайне автомобиля ВАЗ-2110 торпеда является самой показательной частью. Каждому водителю хочется в процессе езды сидеть в красивом и дорогом салоне. Но заводская панель имеет угрюмый угловатый вид. Это становится особо заметно, после долгой эксплуатации машины, когда на ней начинают появляться потертости и царапины.

Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

В большинстве случаев автомобилисты демонтируют стандартную панель именно по причине скрежета и скрипа. Есть несколько вариантов обновленной панели для ВАЗ-2110, которые отличаются между собой своим дизайном. Панель в продаже есть в виде комплекта:

1. Новая версия панели, значительно отличающаяся от заводского дизайна.
2. Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
3. Комплект проводов и колодка для выключателя.
4. Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
5. Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Снятие торпеды отнимает много времени, так как под ней огромное количество проводов, по которым распределяется электричество по всему салону. Крепления на торпеде автомобиля ВАЗ-2110 хрупкое, поэтому каждое действие при демонтаже должно быть аккуратным.

Если повредить крепления, панель будет невозможно плотно установить на прежнее место, а скрипов и шума во время движения существенно добавится.

В большинстве случаев для улучшения дизайна полностью снимать панель нет необходимости, достаточно демонтировать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье предложено описание полного разбора.

Инструменты

Для того чтобы полностью снять корпус, понадобятся:

• набор ключей и отверток;
• маркер;
• этикетки на клеевой основе.

В основной работе будут задействованы ключ на 10 и крестообразная отвертка. Понадобится и маркер на водной основе, так как он хорошо смывается, он необходим, чтобы не перепутать снятые детали. Это относится и к клеящимся этикеткам. Деталей и проводов слишком много, поэтому полагаться на память не стоит. Наклейки и маркированные пометки помогут вспомнить начальное место всех составляющих.

Подготовительная работа

Некоторых устраивает демонтаж без снятия остальных составляющих салона, но это отбирает лишнее время и усложняет процесс в целом. Чтобы не добавлять себе работы, рекомендуется освободить салон для свободного передвижения. Строго соблюдая последовательность, надо снять:

• кресла;
• бардачок;
• руль;
• разобрать напольный тоннель. Для этого надо открутить саморезы и подать деталь немного назад.

Нижнюю часть демонтируем таким же образом. Следующее – устранение бардачка, после него следует снять реле и монтажный блок. По мере разборки нужно маркировать все провода. Особое внимание необходимо уделить спидометру.

Снятие торпеды пошагово

1. Находим два самореза на центральной панели справа и откручиваем их. Такое же действие выполняем с другой стороны слева. После этого с обеих сторон аккуратно снимаем щиток.
2. При помощи плоской отвертки поддеваем заглушку, которая расположена на центральном тоннеле. Откручиваем крепления тоннеля, находящиеся по бокам и сзади него.

Торпеда демонтирована, и ее легко можно заменить, поставив новую панель от ВАЗ-2110 или тюнинговать, используя более престижную панель. Сборка должна происходить в обратной последовательности.

Предпосылки

Машина постоянно подбрасывает проблемы, которые приходится решать или используя самостоятельные знания, смекалку и подсказки опытных автовладельцев, или же – путем обращения в сервис. В последнем случае результат будет дороже, но далеко не всегда – качественнее.

Даже если вы не собираетесь делать это прямо сейчас, все же не помешает знать, как правильно разобрать панель на ВАЗ 2110, и уж тем более – если вы за шаг от этой работы.

Панель приборов ВАЗ 2110

Когда это нужно

Следует заметить, что панель приборов на ВАЗ 2110 не отличается особой прочностью, поэтому ее можно попросту повредить. Или же она поизносилась, потерлась, поцарапалась.

Но зачастую причина в другом: и дизайн хотелось бы покрасивее, да и далеко не всех устраивает «штатная» подсветка. А есть более современные, светодиодные, стильные. Но чтобы что-то изменить или вообще заменить, необходимо сначала разобрать старую панель приборов.

Порядок разборки

Многих интересует, можно ли снять приборную панель ВАЗ 2110 без того, чтобы «снести» пол салона? Наверное, можно, но уж очень это будет неудобно.

Поэтому действуем по такому плану:

1. Приготовим маркер и самоклеящиеся ярлычки (которые обычно клеят на товар). Их можно купить в точках, где продаются всякие мелочи типа салфеток, пакетиков и т.п, а также – в магазинах канцтоваров;
2. Убираем из салона передние сиденья;
3. Откручиваем по бокам саморезы, снимаем тоннель (вначале – верхнюю его часть, затем нижнюю);
4. Выполняем разбор кожуха рулевой колонки, снимаем его и руль. Для этого нужно открутить 3 самореза и 4 винта. Учтите, что руль ВАЗ 2110 на шлицах сидит весьма плотно, поэтому снимать его нужно, раскачивая и дергая, но остерегаясь резкого удара в лицо, если вдруг переусердствуете, и он вылетит;
5. Дальше – подрулевые переключатели. Их тоже нужно снять;
6. Не забываем все маркировать и записывать на листке, что за чем снимаем;
7. Откручиваем отделение для перчаток (на «понятном» языке – бардачок) и тоже вынимаем;
8. Далее следует разбор монтажного блока и его крышки. Для этого следует отсоединить все разъемы и реле;
9. Вот мы почти открыли панель приборов на ВАЗ 2110. Остается снять накладки стоек, открутить гидрокорректор фар и протолкнуть его вовнутрь;
10. Теперь главная задача – открутить саморезы, крепящие панель приборов к кузову. Чтобы снять ее окончательно, необходимо выкрутить две шпильки, находящиеся под крышками туннелей для подачи воздуха на боковые стекла.

После всех этих манипуляций панель повисает, и ее удерживают лишь рулевой вал и нижний воздухоход.

Что делать с проводами?

Вы, наверняка, поразитесь количеством проводов, находящихся в запанельном пространстве, и предназначенных для питания разнообразных приборов в вашем ВАЗ 2110. Удобнее было бы снять все вместе с комком проводов. Но не торопитесь.

Вряд ли вы собираетесь менять что-либо на совершенно новой машине, поэтому в дальнейшем вы будете долго разбираться какой провод от чего, и как его подсоединить.

Чтоб не оказалось, что разборка прошла довольно гладко, а обратная сборка привела в легкий ступор.

Разобранная панель приборов ВАЗ 2110

Поэтому постарайтесь отсоединить все разъемы и провода, которые сможете. Теперь можно окончательно снять панель и убрать ее из машины. По свежим следам не забудьте отдельно выделить (можно связать в кучу) весь жгут проводов, принадлежащих непосредственно панели приборов, а остальные пометить самоклейками. Это вам очень поможет, когда начнете установку нового оборудования.

Снятие торпеды Ваз 2110,2111,2112

1. Отсоедините » — » от аккумулятора. 2. Снимите кожух рулевого вала. руль и выключатель зажигания .

Чтобы было лучше видно, в статье фото со снятой рулевой колонкой и передними сидениями.

3. Отверните пару саморезов крепления правого щитка тоннеля пола.

Также снимите левый щиток

5. Поддев отверткой, выньте заглушку из крышки тоннеля пола.
6. Крестовой отверткой отверните два самореза по середине тоннеля.
7.и два в задней его части.

8. Приподнимите крышку тоннеля пола.

Если на автомобиле стоят электростеклоподъемники, то отключите разъемы от него. 9. Отсоедините разъемы от прикуривателя.
10. Поддев отверткой, отсоедините чехол рычага переключения передач от тоннеля пола.

11. Снимите крышку тоннеля пола. 12. Ключом «на 10» отверните гайку крепления воздуховода обогрева салона
13 снимите воздуховод.

14. Головкой «на 10» отверните: две гайки в середине переднего крепления корпуса тоннеля пола
15 две гайки сзади

16. Снимите корпус тоннеля пола. 17. Крестовой отверткой отверните два самореза кронштейнов петель бардачка 18. Придерживая бардачок
19. Отсоедините провода от лампы освещения и снимите ящик.

20. Крестовой отверткой отверните два самореза крепления панели. в левой части — под крышкой монтажного блока
21.в правой части — под бардачком.

22. Крестовой отверткой отверните два самореза (один с каждой стороны) бокового нижнего крепления панели. 23. Крестовой отверткой и ключом «на 8» отверните два винта крепления панели к кронштейну контроллера. 24. Поддев отверткой,
25. Извлеките боковые сопла вентиляции.

26. Головкой «на 10» отверните две гайки крепления панели. 27. Приподняв вверх, снимите панель со шпилек и сдвиньте ее назад. 28. Чтобы полностью ее снять отсоедините разъемы проводов (предварительно их нужно пометить, чтобы не запутаться при сборке) и снимите гидрокорректор фар. 29. Снимите панель 30. Подденьте отверткой воздуховод обогрева ног
31и отсоедините его от корпуса воздухораспределителя

Как снять торпеду ВАЗ 2110

В интерьере ВАЗ 2110 торпедо является наиболее заметной частью. Каждому водителю хочется садиться в стильный и ухоженный салон. Но штатная панель выглядит угловато и серо. Особенно это заметно после длительной эксплуатации, когда на панели появляются потертости, царапины и трещины.

Автомобилисты решают эту проблему разными способами – кто-то ставит другую штатную торпеду от ВАЗ 2110, другие водители предпочитают устанавливать европанель – так называется накладка от стороннего производителя. Накладка позволяет преобразить салон и превратить «десятку» в иномарку, хотя бы внутри. Что бы вы не выбрали, везде снятие панели является обязательным условием.

В этом материале мы расскажем, как правильно демонтировать штатную панель и установить версию евро.

Так выглядит штатная торпеда ВАЗ 2110

Альтернативная торпеда

Альтернативное торпедо мягче, чем штатное торпедо «десятки», но главное преимущество – это отсутствие неприятного скрежета и скрипа. Автомобилисты решают избавиться от штатной именно из-за скрипа. Для автомобиля ВАЗ 2110 предусмотрено несколько видов панелей, которые отличаются по дизайну.

Продается панель комплектом:

• Сама панель, которая является альтернативой штатному пластику.
• Кнопки, кронштейны и вставки для воздуходувов и приборных щитков.
• Набор проводов и колодка для сдвоенного выключателя.
• Кнопки для ближнего света, обогрева, габаритов и противотуманок.
• Заглушки под кнопки, устанавливаются в местах, где клавиши не нужны.

Альтернативная накладка Евро-3.

Опыт владельцев «десятки» показывает, что правильное снятие и установка европанели способствуют улучшению шумоизоляции, повышают обдув и меняют внешний вид салона ВАЗ 2110 в лучшую сторону.

Снимаем торпеду

Снятие и установка новой торпеды на ВАЗ 2110 занимает много времени, также советуем запастись терпением, так как в этой части салона «десятки» множество соединений и проводов. Каждое действие должно быть аккуратным, так как крепления ВАЗ 2110 очень хрупкие, их можно легко сломать. После этого панель уже не встанет нормально, а в автомобиле заметно прибавиться скрипа во время движения.

В некоторых случаях полностью демонтировать штатную панель не нужно. В нашей статье предоставлено описание полного разбора.

Необходимый инструмент

Чтобы снять корпус, в вашем арсенале должны быть:

• Этикеты с клеящейся основой.
• Маркер или карандаш.
• Набор отверток и ключей.

Главными помощниками в этой работе станут ключ на 10 и крестовая отвертка. Карандаш или смывающийся маркер нам нужен для того, чтобы помечать снятые элементы. Касается это и самоклеящихся этикеток. Проводов и деталей слишком много, после разбора вы уже забудете, где какой компонент стоят. Пометки и наклейки напомнят вам о местоположении проводов и деталей.

Подготовительные работы

Кто-то предпочитает проводить разбор без демонтажа других компонентов салона, но это существенно усложняет и продлевает работу. Мы рекомендуем подготовить салон, так как вам понадобится место для маневров. Снимите кресла и руль – соблюдайте эту последовательность. Также стоит разобрать туннель пола.

Для этого необходимо открутить саморезы и подвинуть деталь ВАЗ 2110 назад. С нижней частью проделываем такую же операцию. Следующий шаг – это демонтаж бардачка, теперь можно снять монтажный блок и реле. В процессе необходимо маркировать каждый провод. Особенно аккуратно нужно обращаться со спидометрами.

Снятие – пошаговая инструкция

1. Находим центральный панель, с правой стороны от него расположены два самореза – откручиваем их. То же самое проделываем и с противоположной стороной. Теперь с обоих сторон демонтируем щиток, как это показано на фото.

Снимаем щитки с каждой стороны панели

Откручиваем винты, которые держат центральный тоннель

Отсоединяем прикуриватель при помощи отвертки

Центральная панель демонтировано, можно переходить к основному корпусу торпедо

Зажимаем ключом и откручиваем отверткой

Проводов достаточно много, не запутайтесь в них — это поможет сделать маркер

Готово, торпеда демонтирована, вы можете заменить отдельные ее компоненты, поставить другую панель от ВАЗ 2110 или провести тюнинг при помощи европанели. Сборка проходит в обратной последовательности. Вместо штатной панели будет установлена накладка? Тогда переходим к следующему разделу.

Установка накладки торпедо

Накладка будет установлена после полной разборки – это проще и удобнее. В инструкции сказано, что накладку необходимо обрезать по периметру. Теперь можно собирать корпус: помещаем в него аксессуары и приборные разъемы, которые шли в наборе. Аккуратно раскладываем проводку с основании накладки. Все стыки новой панели ВАЗ 2110 необходимо проклеить антискрипом.

К штатным проводам присоединяем дополнительные жгуты и стягиваем их при помощи стяжек. Обратите внимание, что на накладке есть дополнительные кнопки – к ним необходимо подсоединить штатные разъемы. Крепится накладка к родной панели при помощи саморезов. Теперь можно проводить установку в обратном порядке.

Стрелками обозначены места для саморезов

Заключение

Основное преимущество установки после полного разбора заключается в том, что мы можем провести качественную шумоизоляцию за пластиком, ведь именно оттуда доносится сильный шум работы силовой установки. Не жалейте антискрипа. Времени работа займет очень много, но оно того стоит.

Как Снять Торпеду На Ваз 2110

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

В дизайне автомобиля наиболее характерна часть торпеды ВАЗ-2110. Каждый водитель хочет сидеть в красивом и дорогом салоне во время поездки. Но заводская панель имеет мрачный, угловатый вид. Это становится особенно заметным после продолжительной работы машины, когда в ней появляются царапины и царапины.

Каждый водитель решает эту проблему по-своему, кто-то покупает новую заводскую торпеду, другие устанавливают панель у иностранных производителей. Красивая панель от стороннего производителя позволяет вам украсить салон до уровня иностранного автомобиля. Какой бы вариант ни выбрали, необходимо знать, как удалить торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготовлена ​​футеровка, намного мягче, чем заводская панель, и не удивляет присутствием решетки во время движения машины.

В большинстве случаев автомобилисты демонтируют стандартную панель именно из-за скрежеща и скрипа. Существует несколько вариантов обновленной панели для ВАЗ-2110, которые отличаются друг от друга по своему дизайну. Панель в продаже представлена ​​в виде комплекта:

1. Новая версия панели значительно отличается от заводской.
2. Кронштейны, кнопки, приборные панели и вставки для продувки воздуха.
3. Набор проводов и башмак для переключателя.
4. Ближний свет, туман, размер и кнопки нагрева.
5. Специальные заглушки, которые устанавливаются вместо отсутствия кнопок.

Демонтажные

Удаление торпеды занимает много времени, потому что под ней огромное количество проводов, через которые электричество распространяется по всей кабине. Крепления на торпеде автомобиля ВАЗ-2110 являются хрупкими, поэтому каждое действие при демонтаже должно быть аккуратным.

Если вы повредите крепления, панель не сможет быть надежно закреплена на месте, а скрипы и шум во время движения будут значительно добавлены.

В большинстве случаев для улучшения дизайна полностью удалить панель не требуется, достаточно разобрать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье дается описание полного анализа.

Чиатйте также: Какой Руль Подойдет На Ваз 2110

Снятие панели ваз 2112 /старого образца/

инстаграм egor_khodyev группа вк я в вк.

инструменты

Чтобы полностью удалить тело, вам понадобятся:

• набор клавиш и отвертка;
• маркер;
• этикетки на основе клея.

Как Разобрать Щиток Приборов Ваз 2110

Как стремительно и аккуратненько на ВАЗ 2110 разобрать панель

Как снять щиток приборов на ВАЗ 2110, 2111, 2112 и замена лампочек

руководство по замене щитка приборов на ВАЗ 2110-2112 своими руками. Также рассмотрен пример по замене.

Приборная панель ВАЗ 2115, разборка- сборка

Разбрка- сборка приборной панели ВАЗ 2115, Нива- Тайга. Светодиодная подсветка одометра 2115- .

После всех этих манипуляций панель повисает, и ее удерживают лишь рулевой вал и нижний воздухоход.

Как Разобрать Торпеду Ваз 2110

Как просто и стремительно снять своими руками торпедо на ВАЗ 2110?

Вне всяких колебаний конкретно торпедо является самой приметной деталью интерьера в автомобиле, ведь оно размещено прямо перед очами пассажиров и водителей. Необходимость снять торпеду на ВАЗ 2110 может появиться у хозяев авто по самым различным причинам.

Так убрав эту деталь можно получить полный доступ ко всем электронным узлам вашего транспортного средства, поменять перегоревшую проводку на новейшую, подключить дополнительные приборы либо подсветку, поставить евронакладку либо звукоизоляцию.

Варианты подмены стандартной панели ВАЗ 2110:

При желании можно обтянуть торпедо разными материалами на собственный выбор, тем внеся желаемые конфигурации в интерьер салона.

Тонкости

Охото сказать сходу, что снятие и подмена торпеды на ВАЗ 2110 востребует от вас довольно много времени и терпения. Не считая того все ремонтные работы нужно проводить максимально аккуратненько и осторожно для того чтоб случаем не сломать крепление, потому что назад торпедо не встанет как необходимо и при езде будет скрипеть.

Для работы для вас пригодятся последующие инструменты:

• маркер;
• самоклеящиеся этикетки;
• набор отверток и гаечных ключей.

Инструкция по снятию

Снятие торпеды ВАЗ 2110 рекомендуется проводить в последующей последовательности:

• Детали салона. До того как приступать конкретно к работе нужно приготовить салон, потому что разбор фронтальной панели ВАЗ 2110 лучше всего создавать, имея место для маневров. Потому сперва снимаем фронтальные сидения и управляющее колесо авто. Лучше создавать демонтаж конкретно в той последовательности, как это обозначено выше, потому что в неприятном случае водительское кресло снять будет очень проблемно. Для того чтоб ничего не сломать рассчитывайте свои силы при выдергивании колеса из шлицов колонки, для этого мало высвободите гайку руля, после этого расшатывая его из стороны в сторону дергайте на себя;
• Туннель коробки. После того как салон будет подготовлен и появится место для работы, пред нами встает последующая задачка – разборка туннеля пола в салоне. Просто открутите шурупы и пододвиньте высшую часть разбираемой детали вспять. Потом тоже самое сделайте с нижней частью туннеля;
• Руль и рулевая колонка. Отвинтите саморезы на кожухе рулевой колонки ВАЗ 2110, после чего демонтируйте подрулевые переключатели. Все освобождающиеся в процессе разборки провода и разъемы промаркируйте с помощью маркера или этикеток, впоследствии это сыграет вам на руку, когда при сборе торпеды у вас на руках окажется большое количество проводов разных цветов. Использовать маркировку рекомендуется особенно владельцам машин, которые уже оснащены аудиосистемой и сигнализацией;
• Бардачок. Следующим этапом работы станет демонтаж бардачка, после чего необходимо снять реле и монтажный блок. Не забывайте маркировать провода в процессе работы и отнеситесь с особой аккуратностью с хрупким спидометром и другими элементами приборной панели, которые так же требуют к себе особого отношения;
• Торпедо. И вот теперь можно переходить к непосредственной цели ремонта – нам предстоит снятие торпедо. Для этого необходимо в образовавшейся пустоте за бардачком выкрутить саморезы и открутить крепления. После этого с помощью отвертки зацепляем воздуховод с левой стороны и демонтируем его. Затем осталось лишь открутить гайку, придерживая рукой торпеду, торпеду и вытаскиваем ее со шпилек, попутно не забываем отмечать маркером провода, для того чтобы не запутаться.

Как разобрать панель на ВАЗ

» Ремонт и сервис » Как разобрать панель на ВАЗ

Машина постоянно подбрасывает проблемы, которые приходится решать или используя самостоятельные знания, смекалку и подсказки опытных автовладельцев, или же – путем обращения в сервис. В последнем случае результат будет дороже, но далеко не всегда – качественнее.

Даже если вы не собираетесь делать это прямо сейчас, все же не помешает знать, как правильно разобрать панель на ВАЗ 2110, и уж тем более – если вы за шаг от этой работы.

Панель приборов ВАЗ 2110

Как снять панель приборов ВАЗ-2114?

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114.Мы подскажем, как это правильно сделать. Обычно снимается панель приборов для замены печки, снятия комбинации приборов, уплотнения сопл печки, проклейки и т.п.

Порядок выполнения снятия:

Разберемся, как снять торпеду на ВАЗ 2114. При помощи отвертки с крестообразным наконечником аккуратно отворачиваем 3 самореза (верхний, средний и нижний) крепления левого экрана консоли.

Далее снимаем саму накладку и выступ, находящийся в нижней части, затем выводим из кронштейна кузова.

Отворачиваем с помощью крестообразной отвертки следующие пять саморезов, которые располагаются в правой накладке консоли, потом снимаем сам экран.

Затем отсоединяем клемму отрицательного провода от аккумуляторной батареи. Если в машине установлен радиоприемник, то извлекаем его, также отсоединяем колодку его жгута проводом или снимаем контейнер-заглушку из щитка.Далее колодку жгута проводов нужно отсоединить от прикуривателя. Также нужно вынуть патрон лампы подсветки пепельницы. Потом снимаем рукоятку с рычагов, аккуратно поддев ее узкой отверткой.

Следующий шаг — снятие рукоятки выключателя вентилятора отопителя. Для этого необходимо потянуть ее на себя или поддеть отверткой.

Откручиваем крестообразной отверткой два самореза находящихся над комбинацией приборов, а также два самореза, расположенных под ней.

Поддев заглушку, снимаем ее и откручиваем саморез, находящийся под ней.

Далее откручиваем два самореза самого нижнего крепления накладки.

Потом снимаем накладку приборной панели.

Теперь помечаем, в каком порядке подсоединяются колодки жгута проводов к выключателям, и их отсоединяем.

Кладем уже полностью снятый приборный щиток и откручиваем болты крепления рулевой колонки. С помощью той же отвертки откручиваем два самореза, как показано на фотографии.

При помощи ключа на 8 мм также откручиваем 2 самореза самого нижнего крепления кронштейна к приборной панели.

Далее откручиваем саморез крепления световода при помощи крестообразной отвертки и снимаем световод.

Затем откручиваем саморезы, на которых держался блок управления отоплением, а также снимаем патроны ламп с его обратной стороны.

После чего снимаем декоративную вставку, но лишь после того, как сняли все ее внешние детали.

Гайки под номерами один и два откручиваем ключом или плоскогубцами (на 21 см).

Затем нужно вынуть лампу, отвечающую за подсветку гидрокорректора.

Саморезы нижнего и верхнего крепления приборной панели, а также крепления к левой поперечине аккуратно откручиваем крестообразной отверткой.

Теперь осталось просто снять панель приборов. Все, теперь Вы знаете, как снять панель приборов на ВАЗ 2114 (ВАЗ 2115).

Как установить приборную панель?

Если Вы хотите установить панель приборов ВАЗ 2114, то все надо делать так же, но в обратной последовательности.

Как снять панель на ВАЗ 2110

1. Когда требуется разборка
2. Разборка
3. Провода

Разбираться в причинах, по которым вы решите разобрать панель приборов на своей «десятке», мы не будем. Лучше поговорим о том, как правильно снять панель приборов на ВАЗ 2110.

Процедура достаточно трудоемкая, но при наличии свободного времени и обязательно терпения, вы без особых проблем сделаете работу в собственном гараже своими руками.

Как Снять Торпеду Ваз 2110 Старого Образца

Как правильно снять торпеду на ВАЗ-2110, чтобы не повредить ее: пошаговая инструкция

В дизайне автомобиля ВАЗ-2110 торпеда является самой показательной частью. Каждому водителю хочется в процессе езды сидеть в красивом и дорогом салоне. Но заводская панель имеет угрюмый угловатый вид. Это становится особо заметно, после долгой эксплуатации машины, когда на ней начинают появляться потертости и царапины.

Каждый водитель решает данную проблему по-своему, кто-то приобретает новую заводскую торпеду, другие устанавливают панель от производителей иномарок. Красивая накладка от стороннего производителя позволяет украсить салон до уровня иноземного авто. Какой бы вариант ни был бы выбран, изначально необходимо знать, как снять торпеду на автомобиле ВАЗ-2110, чтобы установить другую.

Материал, из которого изготавливается накладка гораздо мягче, чем заводская панель и не удивляет наличием скрежета в процессе передвижения машины.

В большинстве случаев автомобилисты демонтируют стандартную панель именно по причине скрежета и скрипа. Есть несколько вариантов обновленной панели для ВАЗ-2110, которые отличаются между собой своим дизайном. Панель в продаже есть в виде комплекта:

1. Новая версия панели, значительно отличающаяся от заводского дизайна.
2. Кронштейны, кнопки, приборные щитки и вставки для обдува воздуха.
3. Комплект проводов и колодка для выключателя.
4. Кнопки ближнего света, противотуманных фар, габаритов и обогрева.
5. Специальные заглушки, которые устанавливаются на места отсутствия кнопок.

Демонтаж

Снятие торпеды отнимает много времени, так как под ней огромное количество проводов, по которым распределяется электричество по всему салону. Крепления на торпеде автомобиля ВАЗ-2110 хрупкое, поэтому каждое действие при демонтаже должно быть аккуратным.

Если повредить крепления, панель будет невозможно плотно установить на прежнее место, а скрипов и шума во время движения существенно добавится.

В большинстве случаев для улучшения дизайна полностью снимать панель нет необходимости, достаточно демонтировать только верхнюю часть, но есть нестандартные ситуации, поэтому в статье предложено описание полного разбора.

Снятие торпеды 2110 таймлампс Xiaomi Yi

Всем приятного просмотра, надеюсь мой ролик кому то помог с выбором или техническими вопросами) Запчасти

Как снять торпедо с автомобиля ВАЗ 2110 (ВАЗ 2111 и ВАЗ 2112)

Снятие приборной панели (торпедо) может потребоваться для замены пришедших в негодность деталей или же для решения различных задач тюнинга. Конечно же, чаще всего панель приборов снимают именно для ее тюнинга. Например, это может быть обтяжка панели кожей или замена комбинации приборов более привлекательным и совершенным вариантом. О тюнинге приборной панели автомобилей ВАЗ 2110 можно почитать здесь.

О снятии торпедо мы и поговорим в данной статье. В частности, мы детально рассмотрим сам процесс демонтажа, а также все те нюансы, которые следует учитывать при выполнении данной работы. Итак, начнем.

Снятие комбинации приборов с ВАЗ 2110

Прежде всего рассмотрим демонтаж щитка приборов с автомобилей десятого семейства. Данный процесс выглядит следующим образом:

1. От аккумуляторной батареи отсоединяем минусовую клемму. Устанавливаем колеса в прямолинейное положение и ставим автомобиль на стояночный тормоз.

2. Опускаем рулевую колонку в нижнее положение. С помощью отвертки отвинчиваем верхние саморезы крепления декоративной накладки щитка приборов. Точно так же откручиваем и нижние крепежные саморезы.

3. С некоторым усилием выдвигаем декоративную накладку и перемещаем ее на торпедо. В том случае если длины электрических проводов для этого не достаточно, отсоединяем от выключателей разъемы с проводами.

4. Отвинчиваем винты крепления самой комбинации приборов. После этого тонкогубцами или небольшими пассатижами выпрямляем лепестки, фиксирующие комбинацию приборов.

5. Вытягиваем комбинацию приборов с посадочного места, отключаем разъемные колодки и полностью снимаем ее.

Установка комбинации приборов на прежнее место осуществляется в обратном порядке.

Со снятием комбинации приборов разобрались, можно переходить к рассмотрению процесса демонтажа приборной панели.

Снимаем панель приборов на ВАЗ 2110

1. Как и в случае со снятием щитка приборов, в первую очередь отсоединяем от АКБ минусовую клемму.

2. Откручиваем два винта кнопки звукового сигнала, после чего поддеваем декоративную накладку плоской отверткой и снимаем ее.

3. Крестообразной отверткой откручиваем винты крепления нижнего кожуха рулевой колонки и снимаем его. После этого опускаем рулевую колонку в нижнее положение и снимаем верхний кожух, для чего откручиваем соответствующие крепежные винты.

4. При помощи торцевого ключа или воротка и головки откручиваем гайку крепления рулевого колеса. Важный момент: гайку откручиваем не полностью, то есть таким образом, чтобы она оставалась на валу рулевой колонки примерно на два-три витка резьбы.

5. Достаточно резкими ударами выбиваем рулевое колесо со шлицов вала. Далее полностью откручиваем гайку рулевого колеса и полностью снимаем его с вала.

6. Ослабляем крепежный болт основания подрулевых переключателей. После этого сдвигаем основание переключателей на себя.

7. Отключаем электрический провод от датчика уровня масла. Также отсоединяем и колодки проводов звукового сигнала. Полностью снимаем основание подрулевых выключателей.

8. Вставляем ключ в замок зажигания и проворачиваем его до положения «I», тем самым разблокируем вал рулевой колонки. Разъединяем колодку проводов замка зажигания.

9. Откручиваем саморезы декоративной облицовки с правой стороны центрального тоннеля и снимаем ее. Аналогичным образом снимаем и облицовку с левой стороны.

10. Плоской отверткой поддеваем декоративную заглушку на центральном тоннеле. После этого отвинчиваем саморезы с обеих сторон тоннеля.

11. Крестообразной отверткой откручиваем саморезы, которые фиксируют центральный тоннель в задней его части. Немного приподнимаем центральный тоннель.

12.Снимаем воздуховод обогрева салона. Разъединяем разъемы прикуривателя и отсоединяем чехол ручки переключения передач. Полностью снимаем центральный тоннель.

13. Откручиваем саморезы крепления бардачка. Немного потянув его на себя отключаем от него провода подсветки и полностью снимаем бардачок.

14. Откручиваем крепежные саморезы, которые располагаются внутри вещевого отсека (за бардачком).

15. Отвинчиваем винты крепления приборной панели к передней части кузова автомобиля. Сначала откручиваем винт правого, а затем и винт левого крепления.

16. При помощи ключа на «10», а также крестообразной отвертки откручиваем болт крепления центральной части приборной панели.

17. Поддев прямой отверткой снимаем решетку воздуховода. Откручиваем гайку крепления приборной панели к кузову. Точно так же поступаем и с воздуховодом в левой части панели.

18. Аккуратно тянем торпедо на себя и снимаем ее с крепежных болтовых шпилек. Разъединяем все разъемные колодки с проводами. При этом для того, чтобы при установке на прежнее место все подключить правильно, маркируем все разъемы.

19. Полностью снимаем приборную панель с автомобиля. Установку производим в обратной последовательности.
