Ваз 2109 как подключить магнитолу

Установка магнитолы на свою Девяточку.

Всем привет! В субботу пришел с работы и решил установить магнитолу, так как почти неделю катался без музыки, скучно как-то. При покупки машины, магнитола стояла уже, только без панельки. Хозяин сказал, чтоб я ему позвонил на следующий день, чтоб он мне найдя-завез ее. Я что то до сих пор туплю, не позвонил ему. ((( Магнитола стояла. Эта магнитола не плохая по сути: имеется в ней CD-rom, радио и USB. Буду на нее искать панельку, но на всякий случай звякну хозяину может завтра. Снял эту магнитолу и воткнул свою. Динамики стоят на передних дверях и на задней полке, а так же ВЧ пищалки на торпеде. Динамики на передних дверях стоят добротные, долбят отлично, правда на левой двери нет сетки((( На задней полке стоят овальные динамики, сетки разные на них, но это не главное. В деревне у мужа сестры, были новые овальные сетки от каких-то динамиков. Надо их взять. Сами динамики на задней полке, нуждаются в мелком ремонте-восстановлении контактных лепестков, которые видимо вырвали, когда снимали полку. Ничего, сделаю)))

Ну и теперь сами фотографии с пояснениями.

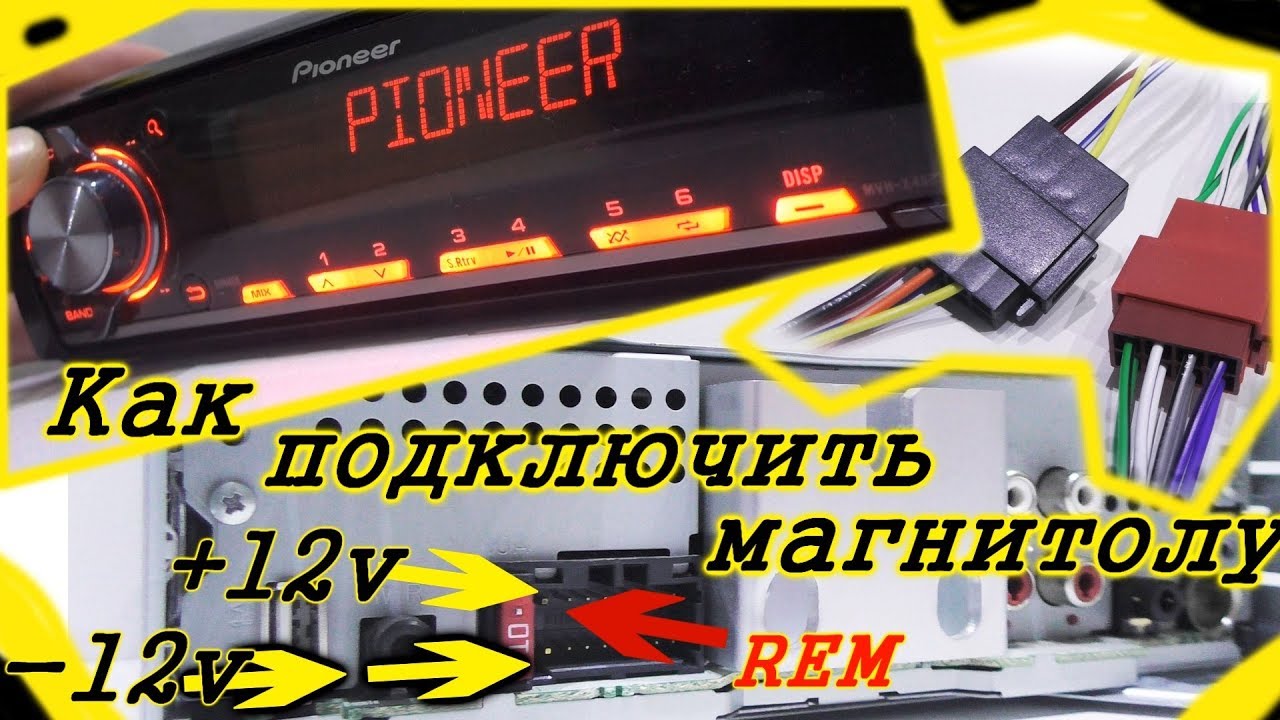

Стояла такая магнитола Pioneer DEH-1400UB, панельки от нее нету((( Будем искать у друзей. Магнитолу подключал по такой схеме. Ее делал и на ВАЗ-21053, отлично работает. Суть ее в том, что при выключении зажигания, магнитола продолжает работать. Если выключить магнитолу с кнопки, то включить уже обратно не получится. Для этого придется снова кратковременно запустить зажигание замка. Удобство в том, что на красный провод не нужно вешать всяких кнопок, которые добавляют лишнее неудобство. Снимаю бороду. Заметил то, что тут намного проще что-то подключать, выполнять ремонт, чем было на Классике. Вытащил предыдущую магнитолу. Вот так небрежно было сделано расключение там. Пионерка без панельки. Нужно найти на нее панельку. Подключил свою Пионерку, соединения старался делать аккуратно. Жаль не было такого диаметра термоусадки, было бы вообще шикарно. Плюс с зажигания брал от мамки кнопки Ну и законченный вид. Тут стоит моя Пионерка. И смотрится вполне неплохо.

Ну вот такой небольшой БЖ по установке магнитолы. Всем спасибо за внимание! Удачи на дорогах! Пока, пока!

Подключение автомагнитолы в Ваз 2109 своими силами

Подключение автомагнитолы в Ваз 2109 – процесс недолгий, но довольно кропотливый, имеющий несколько моментов, на которые следует обратить тщательное внимание. Вообще установку этого оборудования можно осуществить непосредственно у себя в гараже, но для этого следует хорошо подготовиться.
Подключение автомагнитолы Ваз 2109, как процесс, имеет свои основные нюансы и методику подключения.

Основные нюансы

• Перед подключением автомагнитолы требуется внимательное изучение инструкции, так как неверные действия приведут к поломке оборудования или даже возгоранию.

Подключение автомагнитолы ваз 2109

• В современных проигрывателях с автоматической настройкой из- за особенностей проводки отечественных автомобилей, рассчитанной на более старые модели, может происходить сбой настроек при повороте ключа зажигания.

Примечание: поэтому надо также и изучить особенности машин Ваз.

Процесс подключения

В ваз 2109 подключение автомагнитолы

Прежде чем приняться за сам процесс подключения и установки автомагнитолы, необходимо определиться с выбором места расположения динамиков. Существуют штатные панели для установки динамиков за задним сиденьем.
Но эта полка сделана из тонкого пластика и может деформироваться или сломаться под их весом, и места для установки хватит только для очень маленьких по размеру колонок. В таком случае, либо устанавливаются специальные подиумы в передних дверях автомобиля для динамиков 16 см в диаметре, либо изготавливается или приобретается полка, монтируемая за задними сиденьями.
Тогда провода, соединяющие динамики с магнитолой прокладываются по полу или под ковриками после откручивания накладок на порогах.

Чтобы подключить автомагнитолу используют разъем ISO автомобиля, тогда подключение сводится к соединению колодки устройства с этим разъемом. Но если такого разъема в машине нет, тогда его нужно купить и установить.

Подключение автомагнитол на ваз 2109

Для подключения понадобится:

• Пара проводов из меди;
• Предохранитель с держателем 15-20 А;
• Разъем ISO.

Разъем ISO – это две колодки с проводами разного цвета. Одна предназначена для управления и питания автомагнитолы, а вторая – для подключения акустики.

Примечание: в некоторых машинах такого разъема нет, но его можно установить самостоятельно, после чего процесс установки магнитолы станет более простым.

Подключение проводится в соответствии с цветом провода.
Соответствие цветов элементам акустической системы в таблице 1:
Таблица 1

№	Цвет провода	Направление крепления
1	Вишневый	Правая колонка (+)
2	Черный	Задняя колонка справа(-)
3	Серый	Правая передняя колонка (+)
4	Серый / черный	Передняя колонка справа(-)
5	Белый	Левая передняя колонка (+)
6	Белый / черный	Левая передняя колонка (-)
7	Зеленый	Левая задняя колонка (+)
8	Зеленый / черный	Левая задняя колонка (+)

Вторая колодка разъема ISO предназначена для подключения питания магнитолы. Для работы устройства с минимальными функциями достаточно задействовать 3 провода. Остальные провода предназначены для работы дополнительных функций.
Подробнее в таблице 2:
Таблица 2

№	Цвет провода	Функция
1	Серый	Регулирование громкости звука на скорости
2	Белый	Отключение звука при звонке на телефон
3	Фиолетовый	Для подсоединения к усилителю.
4	Желтый	Постоянное сохранение памяти (+) постоянно
5	Синий	Подключение антенны
6	Оранжевый	Светомузыка, подсветка
7	Красный	От зажигания
8	Черный	Минусовая клемма

Подключение автомагнитолы на ваз 2109

Итак, для работы с минимальным набором функций требуется подключение 3 контактов: желтого, красного и черного:

• Желтый провод подключается напрямую к плюсовой клемме аккумулятора, так как необходимо постоянное питание для сохранения памяти и настроек.
• Красный – либо к замку зажигания, либо, как и желтый, к аккумулятору, если первое невозможно из-за устройства замка. Но при таком подключении, при длительном простое автомобиля, может сесть аккумулятор.

Примечание: поэтому потребуется его подзарядка.

• Черный провод способствует питанию магнитолы. Подключается к минусовой клемме аккумулятора.
• Синий провод используется для подсоединения внешних устройств, таких как монитор, эквалайзер, антенна, усилитель(см.Как подключить к автомагнитоле усилитель и сабвуфер: сам себе мастер). Этот провод подключается к проводу питания магнитолы, поэтому подсоединенные устройства заработают только при включении автомагнитолы.

Схема подключения автомагнитолы

• Если необходимо следить за яркостью подсветки в соответствии с включением габаритных огней, то к питанию подсветки прикуривателя либо самих габаритов можно подключить оранжевый провод.
• Остальные контакты отвечают за дополнительные функции устройства.

Как подключить

Автомагнитола на ваз 2109

Для того, чтобы подключить магнитолу в Ваз необходимо:

• Снять старую автомагнитолу. Для этого достаточно всего навсего поддеть ее отверткой с обеих сторон. При этом желательно не зацепить ее «жизненно важные органы».

Примечание: особенно важно не повредить провода. Поврежденные детали придется либо менять, либо ремонтировать.

• Взять новое устройство. Подсоединить к нему провода. Обычно цвета соответствуют друг другу.
• Установить автомагнитолу на место. Делается это легко: достаточно всего лишь нажать на нее пальцем. При этом следует дождаться не громкого щелчка. Хотя не следует и слишком переусердствовать.
• Конечный этап – проверка, насколько хорошо работает магнитола. Желательно проверить все: качество звука, работа подсветки, скорость переключения треков и тому подобное.

Если все подключено верно, то устройство будет работать. Перед установкой магнитолы в специальное гнездо автомобиля, нужно провести тестирование работы.

Примечание. При наличии замечаний в работе, необходимо проверить правильность подключения. Хотя неполадки могут наблюдаться и из-за того, что устройство имеет плохое качество.

Таким образом, выполнить установку магнитолы без труда можно и своими руками. Но чтобы этот процесс стал более быстрым, следует изучить фото с подобной тематикой, которых в Интернете есть очень много.
Кроме того пригодится и видео, в котором будет изложена подробная инструкция. Так удастся сэкономить, ведь цена данного процесса в автосервисе является высокой.

Подключение магнитолы

В большинстве автомобилей магнитола установлена либо в автосалоне, либо предыдущем владельцем. Если же вам не повезло, и в вашем авто нет необходимой проводки, то эта статья для вас. Рассмотрим подключение магнитолы с чистого листа, либо после неправильной установки.

Прежде чем приступать к подключению нам необходимо будет приобрести (найти дома или в гараже):

• два медных провода сечением 2.5-4 кв.мм
• предохранитель с держателем номиналом 15-20 ампер
• разъем для подключения магнитолы

Если магнитола новая, то разъем для подключения должен быть в комплекте поставки, если же ваше головное устройство было приобретено с рук (досталась по наследству, отдали друзья), то не стоит переживать в любом магазине автозвука или на авторынке можно его приобрести за символическую плату.

Разъем ISO 10487

Распиновка разъема ISO 10487

ISO Аудио

Номер	Цвет	Назначение
1	Фиолетовый	Правый задний динамик (+)
2	Фиолетовый/Черный	Правый задний динамик (-)
3	Серый	Правый передний динамик (+)
4	Серый/Черный	Правый передний динамик (-)
5	Белый	Левый передний динамик (+)
6	Белый/Черный	Левый передний динамик (-)
7	Зеленый	Левый задний динамик (+)
8	Зеленый/Черный	Левый задний динамик (-)

ISO Питание

Номер	Цвет	Назначение
1	Не определен	Изменение громкости на скорости
2	Не определен	Выключение звука при телефонном звонке
3	Не определен	Не определен
4	Желтый	+12 V постоянно(память)
5	Синий	+12 V внешних устройств(ант.)
6	Оранжевый	Подсветка магнитолы
7	Красный	+12 V от зажигания
8	Черный	Масса

Если с подключением аудио-колодки более менее все ясно, то подключение колодки питания магнитолы лучше рассмотреть подробнее. Для самого простого подключения магнитолы на колодке питания понадобятся всего три контакта: 4, 7, 8.

• 4-й контакт — это постоянный плюс, он же память магнитолы. Этот контакт отвечает за работу памяти устройства и сохранение настроек.
• 7-й контакт — питание магнитолы. Должен подключаться к проводу, на котором появляется питание в положении ACC замка зажигания. К сожалению, на отечественных автомобилях такое положение замка отсутствует, поэтому 7-й контакт подключается либо напрямую к аккумулятору (как 4-й), либо к проводу, на котором появляется 12 вольт при включении зажигания.
• 8-й контакт — минусовой провод питания устройства. Желательно подключать напрямую к минусу аккумулятора.

4-й и 8-й контакты колодки питания рекомендуется подключать напрямую к плюсу и минусу аккумулятора соответственно, желательно медным проводом сечением 2,5-4 кв.мм. На плюсовой провод на расстоянии 10-20 см от клеммы аккумулятора обязательно устанавливается предохранитель на 15-20, это позволит избежать поломки головного устройства при скачке в бортовой сети автомобиля. 7-й контакт обычно подключают вместе с 4-м к аккумулятору напрямую или же к любому проводу от замка зажигания, на котором появляется +12.

На этом подключение магнитолы можно закончить, если вам не нужно управление подсветкой и дополнительными устройствами. Если же вам необходима функция управления подсветкой магнитолы (увеличение или уменьшение яркости в зависимости от включения/выключения габаритов), то необходимо подключить 6-й контакт колодки питания к проводу идущему либо на подсветку прикуривателя, либо на габаритные огни. При необходимости включать вместе с магнитолой внешнюю антенну или усилитель, внешний эквалайзер или cd-чейнджер, монитор или другое устройство надо задействовать 5-й контакт. Синий провод колодки питания подключается к управляющему проводу необходимого устройства и оно будет задействовано только при включении магнитолы.

Как правильно подключить магнитолу на ВАЗ 2109? Шаг за шагом

Здравствуйте! В данной статье я расскажу вам, как правильно подключить магнитолу на автомобиле ВАЗ 2109. Подключение магнитолы является одной из первостепенных задач при установке аудиосистемы в автомобиле, поэтому важно выполнить все действия правильно.

Необходимые инструменты и материалы

• Магнитола;
• Крепежные болты;
• Коннекторы для подключения проводов;
• Набор инструментов (отвертки, пассатижи, проводники).

Шаги подключения магнитолы

Прежде чем приступить к подключению магнитолы, рекомендуется отключить аккумулятор автомобиля, чтобы избежать короткого замыкания.

1. Выберите подходящее место для установки магнитолы. Рекомендуется выбирать место, которое обеспечит удобное управление аудиосистемой, при этом не мешает водителю и не нарушает общий дизайн салона автомобиля.
2. Снимите старую магнитолу, если она имеется, открыв слот и извлекши её. Для этого может потребоваться использование инструментов.
3. Подготовьте магнитолу к установке. Убедитесь, что у неё достаточное количество выходов, подходящих для вашего автомобиля. Также проверьте, есть ли в комплекте специальные инструкции для подключения данной модели магнитолы к ВАЗ 2109.
4. Соедините провода магнитолы с коннекторами, используя соответствующие цветовые кодировки проводов. Это позволит правильно подключить провода без ошибок.
5. Подсоедините коннекторы проводов магнитолы к фабричным проводам автомобиля. Убедитесь, что все соединения крепкие и надежные.
6. Закрепите магнитолу на место с помощью крепежных болтов, обеспечив стабильную фиксацию в салоне автомобиля.
7. Включите аккумулятор автомобиля и проверьте работоспособность магнитолы. Убедитесь, что звук воспроизводится корректно через динамики автомобиля.

После выполнения всех этих шагов магнитола успешно подключена, и вы можете наслаждаться музыкой в вашем автомобиле ВАЗ 2109. Помните, что при работе с электроникой всегда необходимо быть внимательным и осторожным.

Надеюсь, данная статья помогла вам разобраться в процессе подключения магнитолы на ВАЗ 2109. Удачи в установке аудиосистемы!
