Замена ламп Toyota Corolla (Е150), 2006 — 2013 г.в.
Для замены лампы указателя поворота выполните следующие операции.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Сожмите фиксатор..
3) . и отсоедините от патрона лампы указателя поворота колодку жгута проводов
4) Поверните патрон лампы указателя поворота против часовой стрелки.
5) Извлеките его из блок-фары.
6) Извлеките из патрона бесцокольную лампу.
7) Установите новую лампу в патрон, а патрон в блок-фару.
Для замены лампы габаритного огня выполните следующие операции.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Сожмите фиксатор.
3) Отсоедините от патрона лампы габаритного огня колодку жада проводов
4) Поверните патрон лампы габаритного огня против часовой стрелки.
5) Извлеките его из блок-фары.
6) Извлеките из патрона бесцокольную лампу
7) Установите новую лампу в патрон, а патрон в блок-фару
Для замены лампы ближнего света выполните следующие операции.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Сожмите фиксатор.
3) Отсоедините от лампы ближнего света колодку жгута проводов
4) Поверните цоколь лампы ближнего света против часовой стрелки.
5) Достаньте лампу из блок-фары
6) Установите новую лампу ближнего света в блок-фару и подсоедините колодку жада проводов
Для замены лампы дальнего света выполните следующие операции.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Сожмите фиксатор.
3) Отсоедините от лампы дальнего света колодку жгута проводов
4) Поверните цоколь лампы дальнего света против часовой стрелки.
5) Извлеките лампу из блок-фары
6) Установите новую лампу дальнего света з блок-фару и подсоедините колодку жада проводов.
Замена ламп боковых фонарей указателей поворота на автомобиле Toyota Corolla не предусмотрена, в случае перегорания лампы необходимо заменить фонарь в сборе.
Для замены лампы заднего указателя поворота или лампы стоп-сигнала и заднего габаритного огня выполните следующие операции.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Отогните фиксаторы..
3) Снимите крышку технологичного отверстия обшивки багажника
4) Поверните против часовой стрелки патрон лампы, которую требуется заменить.
5) и извлеките его из корпуса фонаря.
6) Извлеките из патрона бесцокольную лампу.
7) Установите новую лампу в порядке, обратном снятию.
Для замены ламп света заднего хода или заднего противотуманного фонаря выполните следующие операции.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Подденьте отверткой
3) Снимите крышку технологического отверстия крышки багажника.
4) Сожмите фиксатор и отсоедините от лампы колодку жгута проводов.
5) Поверните патрон лампы против часовой стрелки.
6) Извлеките его из корпуса фонаря.
7) Извлеките бесцокольную лампу из патрона.
8) Установите новую лампу в порядке, обратном снятию.
Для замены лампы в противотуманной фаре выполните следующие операции.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Снимите передний подкрылок (см. тут).
3) Сожмите фиксатор и отсоедините от лампы противотуманной фары колодку жгута проводов.
4) Поверните цоколь лампы против часовой стрелки и извлеките лампу из фары.
5) Установите новую лампу в порядке, обратном снятию.
Для замены ламп в фонарях освещения номерного знака выполните следующие операции.
1) Отцепите провод от «минусовой» клеммы аккумулятора.
2) Снимите обивку крышки багажника.
3) Сожмите фиксатор.
4) Отсоедините колодку жгута проводов от лампы.
5) Поверните патрон лампы фонаря освещения номерного знака против часовой стрелки.
6) Извлеките его из корпуса фонаря.
7) Извлеките бесцокольную лампу из патрона.
8) Установите новую лампу в порядке, обратном снятию.
9) Аналогично замените лампу во втором фонаре освещения номерного знака.
Информация актуальная для моделей Тойота Королла (E150) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска с бензиновыми двигателями 1NR-FE (1.33 л.), 4ZZ-FE (1.4 л.) и 1ZR-FE (1.6 л.).
Замена ламп ближнего света
В ближнем у Тойоты Короллы лампы HB4.
Я выбрал новые заводские лампы Osram Silvaniya.
Замена не совсем простая:

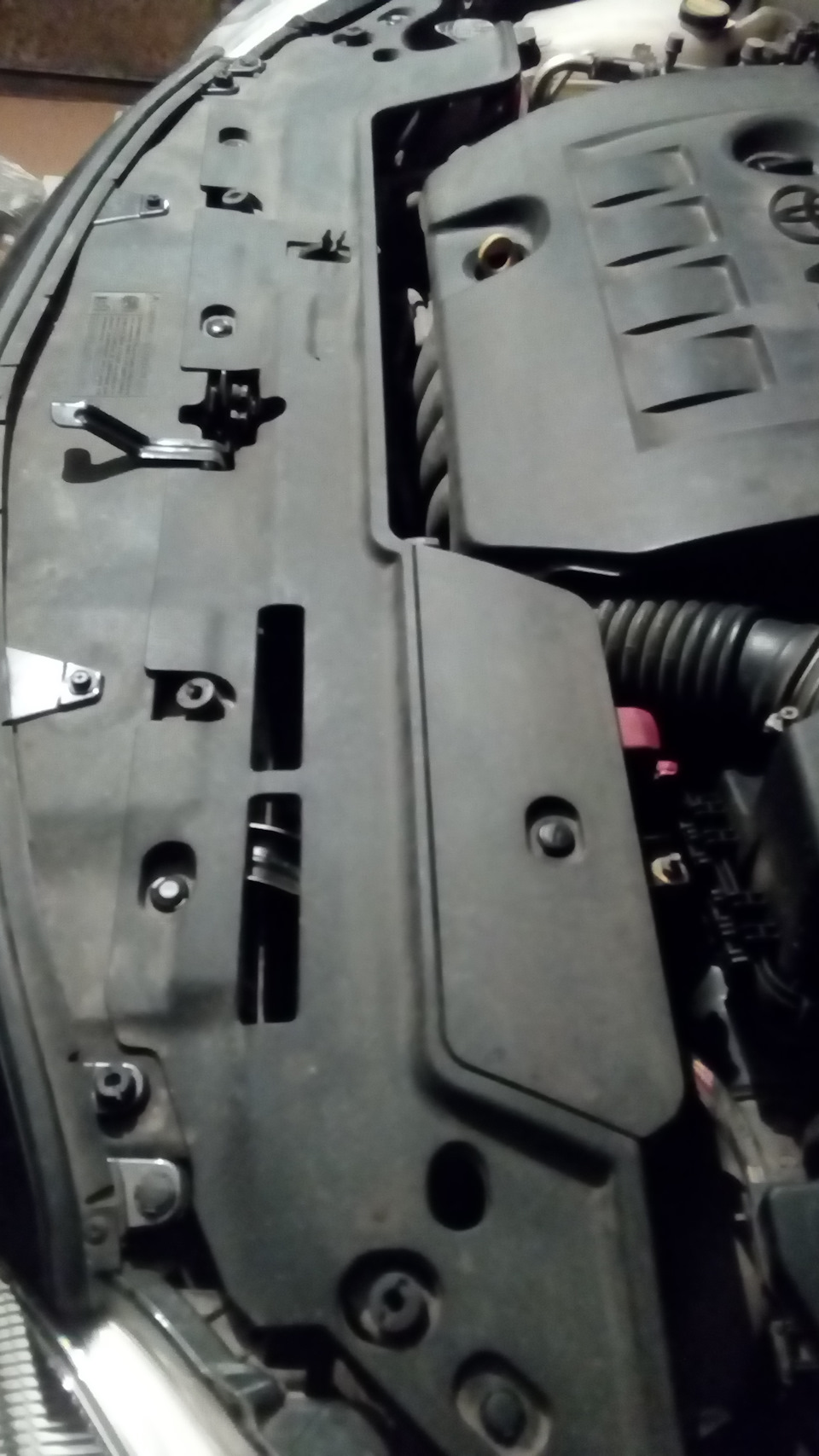

1. Снимаем 6 клипс с верхнего пыльника и сам пыльник.
2. Снимаем трубку бачка омывателя.

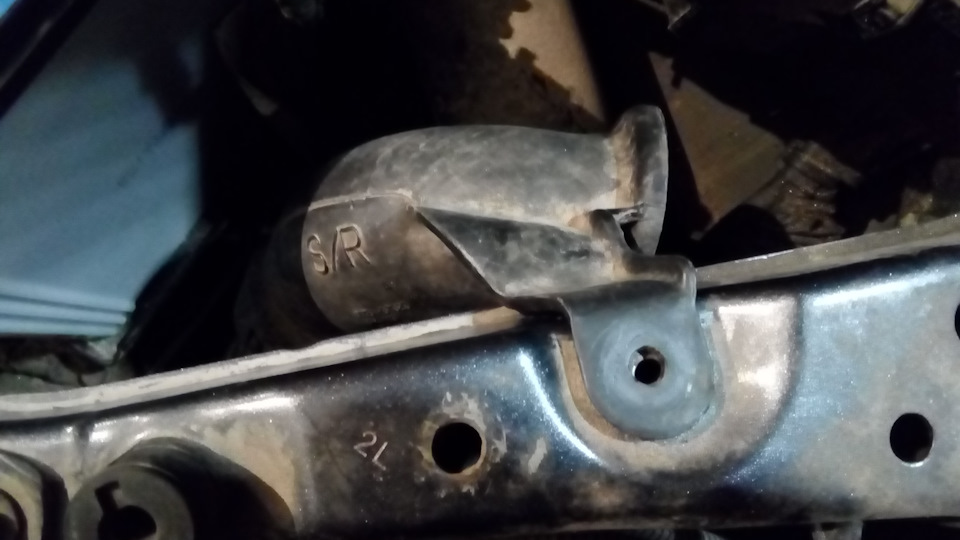

3. Снимаем клипсу и выщелкиваем трубку воздухозабора.

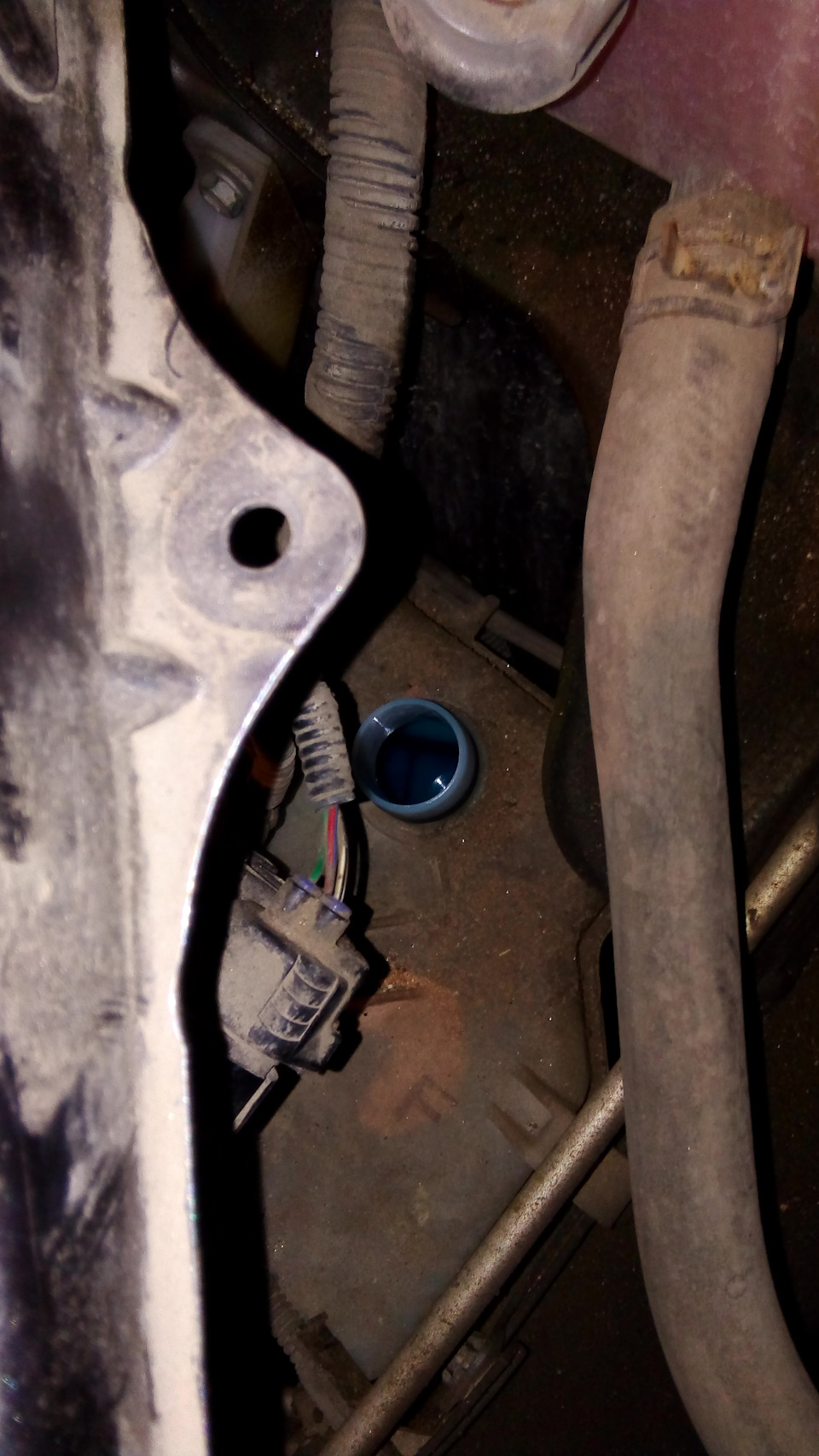

4. Меняем лампы слева и справа, для начала сняв с них фишки, а затем повернув достаем сами лампы.
Получаем яркий насыщенный свет фар. Поезжу — посмотрю результаты.
ПТФ
Ближний
Как поменять лампочку ближнего света на Тойота Королла
Замена лампы ближнего света на Тойота Королла 120 (2000–2006 года) и 150 (2006–2013 года) не требует профессиональных знаний электрика. Эта операция совсем не сложная, и если вы будете следовать инструкции, приведенной ниже, то вопросом, как поменять лампочки, можно не задаваться.
Перед тем как осуществлять покупку новых ламп, нужно знать, какие именно стоят в оптике Corolla.
Для наглядности ниже приведен рисунок с обозначением подходящих лампочек для Короллы.
Важно! Ближний HB4 не путать с H4
Выбор ламп
Для оптики Toyota Corolla подойдут только определенные типы цоколей ламп. Сам цоколь предназначен для фиксации лампочки в корпусе, а также передачи к ней тока.
Самым лучшим вариантом для Тойота Королла 2013 из всех является HB4 Koito Whitebeam 12V 55W японского производителя. Такое освещение является надежным и очень ярким. Особенно рекомендуется покупать этот бренд для дальнего света. Из недостатков Които можно отметить только высокую цену.
Philips Crystal Vision HB4 – это еще один отличный вариант, который будет гореть очень ярким светом белого цвета.
Для Toyota Corolla существует несколько видов освещения, которое можно поставить, в зависимости от ваших потребительских нужд:
- Всесезонное.
- Долговечное.
- С увеличенной светоотдачей.
- Голубого освещения.
Рассмотрим основные черты, свойственные для каждого из этих типов ламп.
Всесезонные
Всесезонные, или всепогодные, лампы лучше всего устанавливать автовладельцам, которые много ездят за городом в темное время суток. Особенностью всесезонок является то, что их колба покрыта желтым слоем. Получается, что световой поток лампы становится желтого цвета, который гораздо эффективнее белого при влажной погоде. Если белый свет будет рассеиваться от влажных частиц, находящихся в воздухе, то в желтом такая проблема будет стоять не так остро: у желтого света коэффициент рассеивания меньше на 20 процентов. Это даст вам большую обзорность в туман, снегопад или дождь.
Долговечные
Рекомендуются тем, кто проводит много времени за рулем ночью. Такие лампы способны работать в целых два раза больше обыкновенных. Долговечность обеспечивается за счет вибростойкости цоколя и специального газа, находящегося в колбе. У производителей такие фары обозначаются Long Life.
С увеличенной светоотдачей
Заменить старые лампы на такие рекомендуются людям, у которых фары потеряли прозрачность и хуже пропускают огонь. Более мощный поток света (на 30 процентов сильнее, чем в обычных) достигается за счет большей температуры накала нити. Может показаться, что такая нить гораздо быстрее перегорит, но так не произойдет, потому что в колбу запущен специальный газ, который ее защищает.
Голубого цвета
На самом деле их цвет близкий к голубому, однако продавцы все равно называют их лампами голубого свечения. Не разбирающиеся люди путают их свет с ксеноновым, потому что он действительно похож, просто не такой мощный. Такое освещение достигается за счет голубого напыления на колбе. Достоинством такого света является то, что от него глаза устают гораздо меньше, чем от обыкновенного.
Выбор ламп с цоколем HB4 ограничен.
Замена
Для замены ламп ближнего света сначала необходимо открыть капот. В его пространстве будет видна пластиковая защита, которая держится на шести клипсах. В каждой клипсе в середине имеется заглушка, которую нужно поднять, нажав на ее сердцевину. Лучше всего это делать ножом с тонким лезвием.
Снимаем всю панель защиты и откладываем. Теперь мы получили доступ к блоку передних фар ближнего света и подфарнику. Посмотрев туда, можно увидеть, что к каждой фаре идет фишка с двумя проводами.
Осторожно снимаем ее, стараясь не повредить провода. Фишка приходила к цоколю лампочки, который выкручивается четвертью оборота против часовой стрелки.
Передняя фара с лампой ближнего света на Королле E120, Е150 и Филдере может иметь резиновую заглушку, которая выкручивается также против часовой стрелки.
Как только вы выкрутите цоколь с лампочкой и поставите новую, то не держитесь за саму лампочку, потому что она так может выйти из строя.
Дело в том, что при попадании жира пальцев на стекло нить может перегореть. Теперь лампа ближнего света для Тойота Королла 2008 года установлена. Аналогичные операции производятся и для версий других годов. Эта инструкция подходит как для правой, так и для левой фары.
Важно: замену лампочек в фаре стоит производить в сухую погоду. Потому что при попадании влаги на контакты лампы она может выйти из строя. При плохой погоде лучше заняться установкой в сухом гараже.
Если с замененной лампочкой по-прежнему не горит ближний свет, то тогда проблема заключается в остальной электрической части: обратите внимание на предохранитель, реле и на то, до конца ли вставлен цоколь.
Негорящий ближний свет: причины
Если у вас не горит свет, то это еще не значит, что проблема в лампах. Существует несколько причин этой неисправности:
Такая проблема решается просто: заменой его на новый, но обязательно ставить плавкий предохранитель такого же номинала, как сгоревший, иначе он сразу же выйдет из строя.
При длительной эксплуатации колба лампы тускнеет. Проблема заключается в том, что этот процесс происходит постепенно, и автовладелец не замечает разницы. Например, в 2004-м году фара светит ярко, в 2007-м чуть хуже, а в 2011–2012 совсем плохо, но за такой промежуток времени постепенные изменения сложно замечать.
Замена задних огней
Для осуществления этой операции нам потребуется открыть багажник и обратить внимание на пластиковую крышку, которая расположена прямо за фарой. Открываем ее, подняв две защелки, на которых она фиксируется. Открыв эту крышку, мы получаем прямой доступ ко всем задним лампам.
Следующий шаг: снятие фишки с той, которую хотим заменить.
При снятии тянуть необходимо не за провод, а за пластиковую головку.
Далее просто выкручиваем цоколь заднего габарита на ¼ оборота против часовой стрелки и производим замену лампочки. Данная методика свойственна и для Кароллы в 160 кузове, выпускаемой с 2016 года.
Светодиодные габариты
Установка светодиодных габаритных огней – оправданное решение, потому что эти осветительные элементы потребляют гораздо меньше энергии и имеют приятный цвет свечения, напоминающий ксенон. Светодиодные лампы габаритов имеют такой же цоколь, как и обычные, поэтому устанавливаются аналогично. Такие габариты выглядят гораздо лучше и являются более надежными.
Заключение
Процесс замены ламп не является сложным. Главное в этом деле – следовать инструкции, приведенной выше, и покупать качественные световые приборы. Для замены освещения в передней оптике многие практикуют съем переднего бампера машины. Это делает больше пространства для замены, но и отнимает в два раза больше времени.
Замена ламп в ближнем Toyota Corolla e180
Владельцы Короллы в 180 кузове в комплектациях с галогенным ближним светом хотели бы улучшить свет фар, но как это сделать без серьёзных вмешательств!?
Можно заменить штатные фары на фары с линзами в ближнем, но понадобится небольшой колхоз. Так как фара с линзой не помещается в штатное место, и чтобы её установить придётся либо резать либо отгибать планку телевизора. Многим не нравится такая переделка, и мне в том числе, по этому данный вариант считаю не приемлемый.
Как вариант установить ксенон в штатные фары, тоже не есть хорошо, ксенон должен работать только в специальной линзе и также можно лишиться прав на год.
Почитав форумы народ пришел к мнению, что оптимальный вариант улучшения ближнего света на Corolla — это установка ламп Osram Night Breaker Unlimited 12V 55W, +110%. Цоколь H11. Излучаемый свет — БЕЛЫЙ, отлично смотрятся с LED габаритами.
Средняя стоимость одной лампы 800 рублей, хватает её примерно на 8-10 месяцев работы. Номер для заказа в электронных каталогах: 64211NBU01B
Как поменять лампочку ближнего света?
Поменять самостоятельно лампу достаточно просто. На рисунке ниже нарисовано как это сделать.
На левой фаре подобраться к лампе H11 очень просто — ни чего не мешает, на фото ниже видно, а уже на правой фаре чуть сложней из-за расширительного бочка, но всё ровно меняется без проблем.
Светят на много лучше чем штатная лампа Осрам, убедился в этом сам. Теперь света практически хватает, но в наш тёмный период времени с ноября по февраль всё ровно хочется немного больше освещения, думаю в будущем ещё улучшить противотуманки, установить линзы с ксеноном, обзор будет позже.
И чтобы днём не включать ближний, так как ресурс у этих ламп не большой, установил ходовые огни, которые купил в Китае за 3000 руб, подробный отчёт по установке.
