Проверка генератора в домашних условиях.
Уже с год как у меня потихоньку начал ерундить генератор. После того как я его не совсем правильно собрал и он заклинил на ходу. Ну с тем случаем я разобрался восстановил его, но зарядку он давал не как надо да и провалы на нем по напряжению стали постоянством. Вынашивал в себе мысль о покупке нового, но перед этим решил проверить старый чтоб окончательно убедиться, что он не ремонтно пригоден или же это будет дорого.
Короче снял я его и за отсутствием у меня гаража понес его домой. Генератор у меня стоял калиновский КЗАТЭ на 85 ампер.
Разобрал я его и что я там собственно увидел.
почти высохшие подшипники. хорошо изношенные контактные кольца.
А эти борозды результат не правильной сборки прошлого раза
почистил контактные кольца как смог надфилем аккуратно. и набил подшипники литолом.
Так же обмотал выводы обмотки который идут на диодный мост, а то старая изоляция вся осыпалась. подшипник в крышке уже нечем было запрессовывать так как они пару раз уже менялись. и он в крышке ходил ходуном. залил его супер клеем по кругу. встал намертво. И заменил так называемые щетки. которые почти новые лежали у меня в запасе.

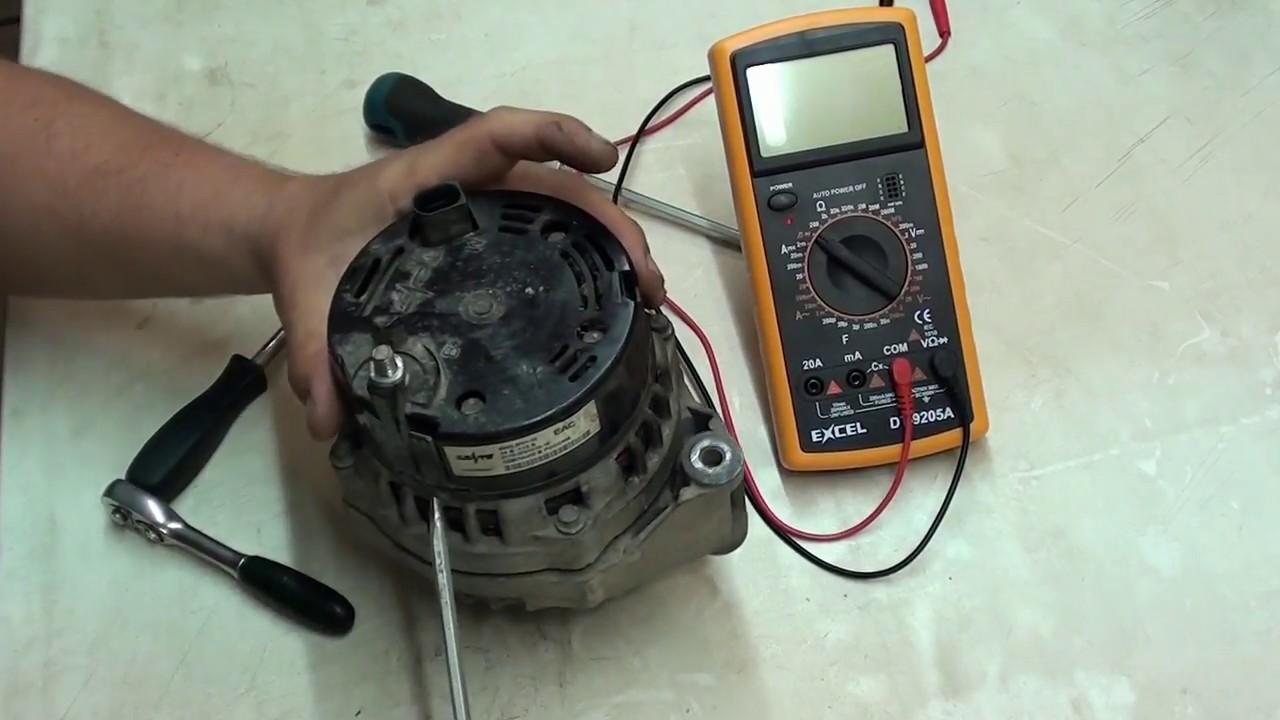

Потом я начал прозванивать, так как с электрикой и мультиметром я не очень близко знаком, полез за консультацией в инет. Инфы конкретной мало. способов проверки и прозвонки масса. Конкретно помогло более менее разобраться простое информативное видео. ссылку прилагаю.
Судя по нему диодный мост у меня полностью живой. обмотка вроде как тоже. ротор вот никак не звонился с начало, потом показал рабочие цифры. Ну так же пишут что одним мультиметром ротор и обмотку не проверишь. типа может показать что рабочий, но после установки сгорит через 10 минут. Сам я далек от всего этого делюсь тем, что прочел и с чем сам столкнулся.
Кстати не так то просто снять шкиф генератора дома и без тисков. смекалка выручила и в этот раз. помог газовый ключ. надел свел и подсунул под дверь. Считай тиски)
После установки сделал замеры. сразу скажу что в результате манипуляций я понял что показания по бк штат х1 нагло врут от реального. реальными я считаю в этом случае замеры мультиметра. На бк постоянные просадки причем не маленькие. на мультиметре такого нет. Может я конечно что то не так мерил. А мерил я на клеммах АКБ. В результате после ревизии гены я увидел такие цифры. На холостых без потребителей 14,2. включая почти все кроме кондера и обогрева заднего стекла и зеркал. 13,9. а когда добавил туда обогрев заднего и зеркал увидел 13. короче капец как мало)
Решил поездить пару дней посмотреть что да как. и было все терпимо до момента экстренной остановки. Когда женщина выехала мне наперерез так как знак уступи дорогу не в ее компетенции видимо. и пока я думал кого бить ее или парня на пассате ехавшего рядом чудом смог остановиться притом передачу я не выключал. Не помню заглох я или нет так как все было на автомате, но когда тронулся услышал что гена загудел. лампочки зарядки загорелась, бк запищал. доехал до стоянки открыл капот. гена беспощадно завывал. На утро завел машину гена по прежнему выл, но потом перестал. На том и было принято решение поехать купить новый
Ремонт Priora 79
Пускаем двигатель, даем ему поработать несколько минут, затем нажав педаль «газа», доводим обороты коленчатого вала двигателя до 3 000 мин -1 .
Включаем все потребители: наружное освещение, дальний свет фар, обогрев заднего стекла, вентилятор отопителя, стеклоочиститель, аварийную сигнализацию и т. д. Вольтметром замеряем напряжение на выводах аккумуляторной батареи, которое должно быть выше 13,0 В. Если это не так, неисправны регулятор напряжения со щеточным узлом, обмотки генератора (обрыв или замыкание) или окислены контактные кольца ротора генератора.
Для того чтобы убедиться в исправности регулятора напряжения, выключаем все потребители, кроме дальнего света фар, и вновь измеряем напряжение. Оно должно быть в пределах 13,8–14,4 В.
Для проверки регулятора напряжения снятого с генератора…
…подсоединяем к щеткам лампу (1–3 Вт, 12 В), а к выводам щеткодержателя — источник питания постоянного тока, вначале напряжением 12 В, а затем 15–16 В.
В первом случае лампа должна гореть, во втором — нет. Если лампа горит в обоих случаях, в регуляторе — пробой, если не горит — обрыв или нарушен контакт между щетками выводами регулятора напряжения. В обоих случаях щеткодержатель с регулятором напряжения необходимо заменить.
Для проверки вентилей выпрямительного блока можно использовать пробник с лампой 1–3 Вт или подсоединить аккумуляторную батарею через лампу 1–3 Вт, 12 В.
Демонтируем генератор и снимаем его кожух. Отсоединяем «плюсовой» вывод регулятора напряжения от выпрямительного блока.
«Плюс» пробника подсоединяем к выводу «B+» генератора, а «минус» — к его корпусу (для наглядности регулятор напряжения снят).
Если лампа пробника горит, то и в блоке «положительных» и в блоке «отрицательных» вентилей имеется короткое замыкание.
Для проверки замыкания в «положительных» вентилях «плюс» пробника подсоединяем к выводу «B+» генератора, «минус» — к выводу одной из фазных обмоток статора.
Если лампа пробника горит, пробиты один или несколько «положительных» вентилей.
Для проверки замыкания в «отрицательных» вентилях «плюс» пробника подсоединяем к выводу одной из фазных обмоток статора, а «минус» — к корпусу генератора. Если лампа пробника горит, пробиты один или несколько «отрицательных» вентилей или обмотки статора замыкают на корпус генератора.
Обрыв в вентилях определяется по резкому снижению тока отдачи. Однако это может быть также следствием обрыва или замыкания в обмотках генератора.
Для проверки замыкания в дополнительных вентилях «плюс» пробника подсоединяем к выводу выпрямительного блока, а «минус» — к выводу одной из фазных обмоток статора.
Если лампа пробника горит, то в одном из дополнительных вентилей имеется короткое замыкание.
Обрыв в дополнительных вентилях определяется по низкому напряжению (ниже 13,8 В) на выводе «D+» генератора при средней частоте вращения ротора.
Выпрямительный блок при выходе из строя заменяем в сборе.
Осматриваем обмотки статора. На изоляции обмоток не должно быть следов перегрева, который является следствием короткого замыкания в вентилях выпрямительного блока. Если на обмотках есть следы перегрева, статор необходимо заменить.
Для проверки обмоток ротора нужно снять регулятор напряжения.
Для проверки короткого замыкания обмотки ротора на «массу» подсоединяем щупы тестера (в режиме омметра)к контактному кольцу и к валу ротора (или к шкиву). Тестер должен показать бесконечность, в противном случае обмотка замкнута на «массу».
Для проверки обрыва обмотки ротора подсоединяем щупы тестера (в режиме омметра) к контактным кольцам. Если тестер покажет бесконечность, значит, в обмотке есть обрыв.
Как проверить генератор на автомобиле LADA
Генератор представляет собой трудноразборную конструкцию, поэтому в случае его неисправности лучше обратиться за помощью к специалисту, либо замените генератор в сборе. Однако, есть определенные правила, которые позволяют проверить генератор своими руками без специальных навыков. Для этого потребуется помощник и мультиметр в режиме вольтметра с пределом измерений 15-20 В.
Если на панели приборов загорелась контрольная лампа заряда аккумулятора, возможно проблема в:
- плохом контакте клемм аккумулятора;
- слабом натяжении ремня генератора (привода вспомогательных агрегатов), см. для Vesta/XRAY и Гранта/Калина;
- неисправности в цепи заряда;
- исправности самого генератора.
Порядок проверки генератора:
- прогреть двигатель до рабочей температуры (не менее 80 градусов).
- включаем потребители электроэнергии (дальний свет фар, вентилятор отопителя, обогрев заднего стекла, подогрев сидений).
- нажимаем на педаль газа, и поднимаем обороты двигателя до 3000-3500 мин -1 .
- вольтметром измеряем напряжение на выводах аккумулятора.
Если напряжение не ниже 14 В, значит генератор исправен. В противном случае, возможно проблема в:
- слабо натянутом ремне генератора;
- неисправности в цепи генератора;
- неисправном регуляторе напряжения генератора;
- замасливании или износе щеток в генераторе;
- неисправности самого генератора.
Выключаем все потребители электроэнергии, вольтметр должен показать напряжение не более 15,1 В. Если оно больше, то, скорее всего, неисправен регулятор напряжения. У исправного генератора, при средних оборотах, напряжение должно быть в пределах 13,5. 14,2В.
Проверить подшипники генератора можно по шуму (при помощи стетоскопа). Сильный гул свидетельствует об износе подшипников (чаще всего выходит из строя передний подшипник).
Без помощника выполнить проверку генератора можно не на клеммах аккумулятора, а через прикуриватель. Пример на видео:
Если вы настроены самостоятельно продолжить дальнейшую диагностику генератора (проверить регулятор напряжения, диодный мост, обмотку ротора и т.д.), то можете воспользоваться этими инструкциями. Читайте также, как снять генератор (на Vesta/XRAY или Гранте/Калине/Приоре)
Как правильно проверить генератор на приоре?
Как владелец автомобиля «Приора», важно регулярно проводить обслуживание и проверку всех систем и узлов вашего автомобиля. Один из ключевых компонентов, за которым нужно следить, — это генератор. Генератор отвечает за заряд аккумулятора и подачу электричества на все электрические устройства автомобиля. В этой статье я расскажу вам, как проверить генератор вашей «Приоры».
Проверка напряжения генератора
Первый шаг в проверке генератора — это проверка напряжения, которое он вырабатывает. Для этого вам понадобится вольтметр. Подключите вольтметр к аккумулятору автомобиля, соблюдая полярность. Далее, запустите двигатель и дайте ему поработать на холостом ходу несколько минут.
После этого проверьте напряжение на аккумуляторе с помощью вольтметра. Нормальное напряжение должно быть в пределах 13,5-14,5 вольт. Если напряжение ниже или выше указанного диапазона, это может свидетельствовать о проблемах с генератором. В таком случае, рекомендуется обратиться к специалисту для более подробной диагностики и ремонта.
Проверка работы генератора
Второй этап проверки генератора — это проверка его работы. Для этого понадобится амперметр. Подключите амперметр к аккумулятору автомобиля так же, как и вольтметр. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут.
Проверьте показания амперметра. Нормальная работа генератора должна обеспечивать заряд аккумулятора на уровне 5-10 ампер. Если показания слишком низкие или слишком высокие, это может указывать на проблемы с генератором. В таком случае, рекомендуется обратиться к специалисту для более подробной диагностики и ремонта.
