Бортовой компьютер "Trip Computer"

Всем привет. При покупке машины мне бывший хозяин отдал пакетик с сервисной книжкой и руководством по эксплуатации. По приезду домой закинул этот пакет в тумбочку и даже не посмотрел что там и как, как то мне это было без надобности. И вот на днях вечером наткнулся на тот самый пакетик ну и решил все же посмотреть его наличие! Честно сказать было интересно узнать о жизни авто на первых его километрах эксплуатации. А в руководстве по эксплуатации наткнулся на описание бортового компьютера который устанавливался на авто в моей комплектации. Думаю при покупке б/у авто не всем достается данная документация, и порой бывают возникают вопросы, а как настроить бортовик? Можно методом "тыка" или гуглить интернет. Так же разновидностей бортовых компьютером велика, как тех что ставились с завода и тех что можно дополнительно поставить самому. Поэтому решил скинуть инструкцию может кому поможет данная информация с таким же бортовым компьютером.

Маршрутный компьютер (МК), устанавливается в вариантном исполнении вместо часов. МК имеет 15 функций, разбитых на 3 группы. Выбор группы
осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время».
При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес.
КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА
Коррекция хода часов
Нажать кнопку 4 в режиме «Текущее время».
По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов.

Установка текущего времени (календаря)
Нажать кнопку 4 в режиме «Текущее время» («календарь»).
Кнопками 5, 6 установить нужное значение часов (дня).
Нажать кнопку 4.
Кнопками 5, 6 установить нужное значение минут (месяца).
Нажать кнопку 4 для завершения установки времени (календаря).

Установка будильника
Нажать кнопку 4 в режиме «Будильник».
Кнопками 5, 6 установить нужное значение часов.
Нажать кнопку 4.
Кнопками 5, 6 установить нужное значение минут.
Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен).

Выключение будильника
Нажать кнопку 4 в режиме «Будильник».
Нажать кнопку 1 для выключения будильника. В цифровых разрядах появится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора
При включенных габаритных фонарях регулировка уровня подсветки производится регулятором освещения шкалы приборов.
При выключенных габаритных фонарях регулировка уровня подсветки производится программно:
— нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уровня подсветки, а в цифровых разрядах будет высвечиваться число, соответствующее уровню подсветки в процентах от максимального значения;
— кнопками 5, 6 установить необходимый уровень яркости подсветки;
— нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива
Для проведения коррекции необходимо слить весь бензин из бака.
Нажать и удерживать кнопку 4 более 2 с в режиме «Уровень топлива».
На индикаторе появится мигающая цифра «0».
Нажать и удерживать кнопку 3 в течение 1 с до появления звукового сигнала подтверждения. После этого на индикаторе появится мигающая цифра «3».
Залить в бензобак с помощью мерной емкости 3 л бензина, выждать время, необходимое для успокоения датчика уровня топлива, нажать и удерживать кнопку 3 1 с до появления звукового сигнала подтверждения.
Продолжить эту процедуру до максимального значения 39 л, после которого компьютер автоматически выходит из режима.

Установка сигнализатора превышения скорости
Нажать кнопку 4 в режиме «Средняя скорость».
Кнопками 5, 6 установить требуемый порог скорости.
Нажать кнопку 4 для выхода из установки сигнализатора превышения скорости.

Бортовой компьютер на ваз 2110 трип описание. Бортовой компьютер «Trip Computer»

Если вы уже определились или более того приобрели на свою десятку или же на другую современную модель автомобиля отечественного ВАЗа, то пришло время его установки. Для тех, кто только подумывает о покупке БК рекомендуем ознакомиться с предыдущей статьей по .

Установка бортового компьютера дело не сложное и займет у вас полчаса времени. Как правило, в комплектацию БК уже входит колодка контактов с помощью, которой осуществляется подключение к специальному разъему автомобиля. Для тех, кто не в курсе гнездо находится в нижней правой части .

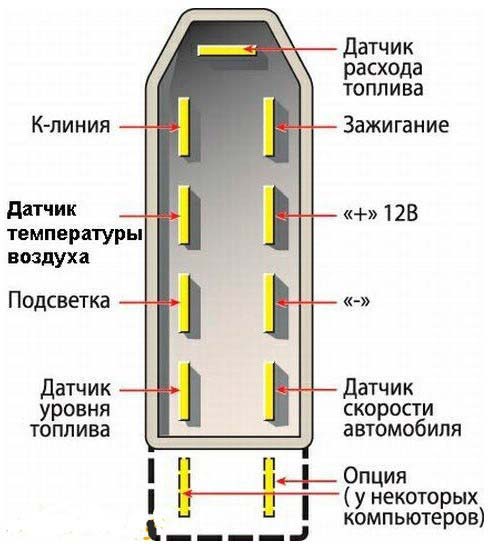

Для дополнительной информации несколько слов о распиновке разъема для подключения бортового компьютера .

Как видите, на представленном изображении после подключения бортовой компьютер имеет доступ ко всем основным элемента электронной . Для полного запуска БК остается только подсоединить К-линию.

Что такое К-линия и зачем она нужна?

К-линия – это канал, по которому на БК поступает наиболее важная информация. С помощь этого подключения будут доступны данные по ошибкам, которые возникают во время работы , а также его температура, и другая важная диагностическая информация. Провод К-линии подключается к основному разъему, который находится под рулевой колонкой слева от водительского места. С помощью специального провода, который также идет в комплекте с бортовым компьютером производим подключение как показано на представленном изображении.

И напоследок о диагностических разъемах . Всего есть две разновидности контактных колодок Евро-2 (GM) и Евро-3 (ODB-II) на фото указаны выводы, к которым необходимо произвести подключение К-линии во время установки бортового .

На легковушках «Десятого семейства» рядом с блоком индикации всегда установлены часы или компьютер. Сейчас такие компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это – не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, а инструкция, прилагаемая ВАЗом, нам в этом поможет. С инструкции были скопированы таблицы, которые важны при настройке.

О каком БК идёт речь? Ответ приведён на видео.

Штатный бортовой компьютер: краткий тур

Внешний вид лицевой панели показан на фото ниже. Нужно запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая на кнопку 1, можно пролистывать функции первой группы. То же относится к другим клавишам.

Штатный БК для хэтчбека «Лада-112»

Спрашивается, зачем нужна кнопка 5? Находясь в любой из трёх групп, этой кнопкой задействуют дополнительные функции. Кстати, их число равно двум.

В каждой группе дополнительные функции – разные.

Пример с пролистыванием

Когда зажигание выключено, на дисплее мы видим часы. Попробуем включить зажигание и нажмём клавишу 1. Саму кнопку можно нажимать любое число раз – функции переключаются циклически. Их число равно трём.

Группа функций «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы рассмотрели, как пользоваться штатным бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «Десятки».

Эксплуатация БК в разных режимах

Выше сказано, как пользоваться БК в режиме «Время». Группа «Время» является первой, но есть ещё две – «Топливо», «Путь». Приводим таблицы для них.

Группа функций «Топливо»

Выше приведена таблица для кнопок 2 и 5.

Группа функций «Путь»

Здесь показаны функции, включаемые кнопками 3, 5.

Инструкция по программированию

Будем менять разные настройки. А ещё попробуем включить будильник, поменять яркость подсветки и т.д. Таким образом, программирование компьютера на ВАЗ-2112 к эксплуатации относится тоже.

Настраиваем датчик уровня топлива

1. Жмём кнопку 3 в течение одной секунды до появления звукового сигнала;
2. Заливаем в бак три литра топлива. Ждём 10-20 секунд и повторяем шаг 1;
3. Повторяем шаги 1 и 2, пока не зальётся 39 литров.

Задействуем сигнализатор превышения скорости

Нажатиями на кнопку 3 включаем функцию «Средняя скорость». Нажимаем на клавишу 4. Дальше кнопками 5 и 6 устанавливаем требуемые цифры. В завершении нажимаем кнопку 4.

Для выключения опции используйте высокое пороговое значение: 190 или 200 км/час.

Меняем яркость подсветки

Задействуем функцию 1-3 «Время с остановками». Нажимаем кнопку 4. Клавишами 5 и 6 производим регулировку. Нажимаем на кнопку 4.

Будильник

Переходим к опции «Будильник» (дополнительная функция в списке «Часы»). Нажимаем на кнопку 4. Дальше устанавливаем значение часов (клавиши 5 и 6), жмём кнопку 4, устанавливаем значение минут (клавиши 5 и 6). По нажатию кнопки 4 будильник активируется.

Будильник в автомобиле – вещь нужная

Осталось понять, как выключить будильник. Проделайте все шаги до установки значения часов, а дальше нажмите на кнопку 1. Будильник должен выключиться!

Как настроить календарь и часы

Мы дошли до самой сложной главы. Сразу переходим к действиям:

Для быстрой корректировки выполните шаг 1 и шаг 2. Если затем нажать на кнопку 1, показания часов округлятся: было 13:57, а станет 14:00. Или иначе: было 14:05, а станет 14:00.

Пример на видео: неплохой самодельный БК

Выбор нештатного бортового компьютера на ВАЗ-2112

Наш редакционный 2112 с БК Gamma GF 212. Мы им полностью довольны

Самым популярным нештатным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей . Установка простая, необходимо просто подключиться к K-линии в диагностическом разъёме и подвести провода питания.

Есть такие полезные функции как продувка свечей и прочее. Мы от себя можем только порекомендовать его среди большого множества представленных на рынке моделей.

На что он способен? Какие функции в нем есть? Какими возможностями обладает? Может ли диагностировать систему автомобиля? Может ли показывать температуру наружного воздуха и т.д.?

Вы купили ВАЗ 2110 со штатным бортовым компьютером и у вас наверняка возникли упомянутые вопросы. Ответы на них можно найти в книжке по эксплуатации автомобиля. Но…

1. Либо в сервисе работают разгильдяи, которые не выдали эту книжку.

2. Либо вы купили машину с рук, а прежний владелец эту книжку потерял.

Поэтому мы и решили написать для вас эту статью.

Может ли показывать БК наружную температуру воздуха?

Может, если стоит соответствующий датчик. Только на заводе его не устанавливают. Поэтому надо ставить самим.

Диагностирует ли систему автомобиля?

Не переключается штатный БК на ВАЗ 2110 с подрульным переключением. Почему?

Скорей всего кожух зажал проводку, идущую на переключатель. Стер ее защитный слой, и поэтому она замыкает. Надо ее осмотреть и устранить неисправности.

Часто с бортовым компьютером ВАЗ 2110 происходят и другие странные вещи. Например, он показывает повышенный расход топлива. Или, наоборот, не показывает средний и мгновенный расход, скорость и т.д. Иногда он пищит, потому что считает, что в баке нет топлива, хотя вы знаете, что бак почти полный.

А если вас устраивает заводской, то ниже вы найдете его описание.

Автомобили Лада «десятого» семейства получили широкое признание у российских автолюбителей за свою надежность, простоту и удобство в эксплуатации. Создание этого автомобиля стало продолжением линейки переднеприводных машин отечественного производства. ВАЗ 2110 можно по праву считать первым достойным конкурентом иностранных машин на автомобильном рынке нашей страны.

Самым большим отличием ВАЗ 2110 от своих предшественников было то, что на этом автомобиле был впервые установлен инжекторный 8-ми клапанный двигатель внутреннего сгорания. До «десятки» все отечественные машины оснащались лишь карбюраторными двигателями. Стоит сказать, что применение на первых ВАЗ 2110 в кузове «седан» 8-ми клапанного, а в дальнейшем на ВАЗ 2112 в кузове «хэтчбек» 16-ти клапанного двигателя позволило существенно сократить отставание от ведущих мировых автопроизводителей.

ВАЗ 2110 стал первым отечественным автомобилем, на который стало возможно устанавливать гидроусилитель руля поворота. Не смотря на то, что усилители руля ставили только в специализированных центрах, и стоило это устройство немалых денег, сама возможность его установки делала «десятку» очень привлекательным автомобилем для водителей которые ценят комфорт и удобство.

Компьютеры на ВАЗ 2110

Практически одновременно с появлением ВАЗ 2110, на рынок автомобильной электроники стали выходить производители бортовых маршрутных компьютеров с предложением оснастить свой автомобиль современным устройством позволяющим контролировать мгновенные параметры двигателя и проводить его диагностику с возможностью определения ошибки в двигателя и последующим их сбросом. Это стало востребовано в связи с появлением инжекторных двигателей, работающих на основе программ записанных в электронный блок управления автомобиля. Для отечественных двигателей такими программами стали программы Январь и Bosch.

К таким бортовым компьютерам можно отнести маршрутные компьютеры среднего класса производства фирм , и Gamma (группа компаний Ferrum), которые обладают основным набором функций, простым дисплеем и отличным сочетанием цена-качество. Кроме БК среднего класса существуют компьютеры высшего класса такие как: и Prestige. Этот бортовой компьютер на ВАЗ 2110 имеет расширенный набор возможностей и цветной морозоустойчивый дисплей.

Маршрутный компьютер (МК), пока­занный на рис. 37, устанавливается в вариантном исполнении вместо ча­сов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3.

В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кноп­ками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выклю­ченном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохра­няются не менее 1 мес.

КОРРЕКТИРОВКА ФУНКЦИИ КОМПЬЮТЕРА

Коррекция хода часов

Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного време­ни нажать кнопку 1, при этом происхо­дит сброс секунд и округление показа­ния часов. Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения ус­тановки времени (календаря). Установка будильника Нажать кнопку 4 в режиме «Будиль­ник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения ус­тановки будильника. В режиме «Теку­щее время» будет светиться символ будильника (будильник включен).

* При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя ско­рость») параметров, с появлением двухтонального звукового сигнала.

Выключение будильника

Нажать кнопку 4 в режиме «Будиль­ник». Нажать кнопку 1 для выключения бу­дильника. В цифровых разрядах по­явится «—.—», а в режиме «Текущее время» символ будильника светиться не будет (будильник выключен).

Регулировка яркости подсветки индикатора

При включенных габаритных фона­рях регулировка уровня подсветки производится регулятором освещения шкалы приборов. При выключенных габаритных фо­нарях регулировка уровня подсветки производится программно: — нажать кнопку 4 в режиме «Время в пути с остановками». На индикаторе будут высвечиваться все одиночные сегменты (пиктограммы), что является признаком режима регулировки уров­ня подсветки, а в цифровых разрядах будет высвечиваться число, соответ­ствующее уровню подсветки в процен­тах от максимального значения; — кнопками 5, 6 установить необхо­димый уровень яркости подсветки; нажать кнопку 4 для завершения режима регулировки яркости.

Тарирование датчика уровня топлива

Для проведения коррекции необхо­димо слить весь бензин из бака. Нажать и удерживать кнопку 4 бо­лее 2 с в режиме «Уровень топлива». На индикаторе появится мигающая ци­фра «0». Нажать и удерживать кнопку 3 в тече­ние 1 с до появления звукового сигнала подтверждения. После этого на индика­торе появится мигающая цифра «3». Залить в бензобак с помощью мер­ной емкости 3 л бензина, выждать вре­мя, необходимое для успокоения дат­чика уровня топлива, нажать и удержи­вать кнопку 3 1 с до появления звуко­вого сигнала подтверждения. Продолжить эту процедуру до мак­симального значения 39 л, после кото­рого компьютер автоматически выхо­дит из режима. Установка сигнализатора превышения скорости Нажать кнопку 4 в режиме «Средняя скорость». Кнопками 5, 6 установить требуе­мый порог скорости. Нажать кнопку 4 для выхода из уста­новки сигнализатора превышения ско­рости.

Как посмотреть ошибки на trip computer

Сделать свой сайт бесплатно

Создай свой сайт в 3 клика и начни зарабатывать уже сегодня.

Маршрутный компьютер Маршрутный компьютер (МК), показанный на рис. 37, устанавливается в вариантном исполнении вместо часов в автомобилях ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. МК имеет 15 функций, разбитых на 3 группы (см. табл. 2). Выбор группы осуществляется кнопками 1, 2 и 3. В каждой группе функции разделены на основные и дополнительные. Основные функции перебираются по кольцу кнопками 1, 2 и 3. Дополнительные функции перебираются кнопкой 5. При выключенном зажигании компьютер всегда находится в режиме «Текущее время». При снятом аккумуляторе ход часов и все накапливаемые параметры сохраняются не менее 1 мес. Коррекция хода часов Нажать кнопку 4 в режиме «Текущее время». По шестому сигналу точного времени нажать кнопку 1, при этом происходит сброс секунд и округление показания часов. Установка текущего времени (календаря) Нажать кнопку 4 в режиме «Текущее время» («календарь»). Кнопками 5, 6 установить нужное значение часов (дня). Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут (месяца). Нажать кнопку 4 для завершения установки времени (календаря). Установка будильника Нажать кнопку 4 в режиме «Будильник». Кнопками 5, 6 установить нужное значение часов. Нажать кнопку 4. Кнопками 5, 6 установить нужное значение минут. Нажать кнопку 4 для завершения установки будильника. В режиме «Текущее время» будет светиться символ будильника (будильник включен). * При переполнении счетчика любого из накапливаемых параметров («Время в пути», «Время в пути с остановками», «Общий расход», «Пробег поездки») происходит сброс всех накапливаемых, а также расчетных («Средний расход топлива», «Прогноз пробега на остатке топлива», «Средняя скорость») параметров, с появлением двухтонального звукового сигнала.

Да и в целом, штатный мало чего умеет, даже коды ошибок не показывает, Бортовой компьютер ВАЗ 2110 ( подробная инструкция по.

Rating is available when the video has been rented. This feature is not available right now. Please try again later.

Для автомобиля: ВАЗ 2110 Инструкция к маршрутному бортовому компьютеру Multitronics Comfort X11 подсветка сменная для ВАЗ 2110 Скачать инструкцию бесплатно на русском языке Более подробная информация изложена в описании маршрутного компьютера «Comfort X10». An error occurred.

Бортовые маршрутные компьютеры для ВАЗ, ГАЗ, иномарки, осциллограф, парктроники, стробоскопы, датчик парковки, неисправности, диагностика.

Compex PS2208B 7-контактный ваз 2108 схема подключения 963734 Вы искали: Бортовой компьютер престиж 105 инструкция. Бортовой компьютер ВАЗ 2110 ( подробная инструкция по обозначения бортового компьютера ( trip computer) ваз 2110, ваз 2111, ваз 2112 (штатного). Скачать.

Красочные фотоотчёты по установке, обсуждение ошибок Инструкция на штатный бортовой компьютер ВАЗ 2110 2111 2112 яркости подсветки индикатора; Тарирование датчика уровня топлива; Скачать инструкцию.

Ошибки показывает и стирает. И масло и чекэнджин. Только мало датчиков на приборы вывести можно. Отзывы пользователей. Aleks Nikos avatar.

Скачать. Для Windows XP/Vista. Скачайте инсталляционный пакет демо- версии. 2003/5.0″, «Windows Mobile 2003/2005 PPC» и «Windows Mobile Pocket PC 2003/2005». Программа содержит подробную справку (помощь), ознакомиться с Краткое описание основных функций программы «Check- Engine» с.

Коды ошибок ваз 2114 и ваз 211440 и их расшифровка. Инструкция к штатному компьютеру и обозначение значков. Подобрать Бортовой. Подробная информация ниже: Самыми первыми trip computer, бортовик, бк.

Устройству, техническому обслуживанию и эксплуатации автомобилей ВАЗ 2110, 2111, 2112 двигателями с системами впрыска топлива ВАЗ 2111, 2112 (1 Repair Manual, device, maintenance and operation of automobiles VAZ Коды ошибок ВАЗ / Лада Инструкция Lada Priora(Приора).

Бортовой компьютер ваз 2110 trip computer инструкция — смотреть видео

В статье: 5 видео (посмотреть) и

Цифровые технологии давно просочились не только в каждый дом, но и в каждый автомобиль. Бортовой компьютер ВАЗ 2110 (БК) уже более десятка лет является весьма обыденной вещью практически для любого водителя (первые БК устанавливались еще в 90-х годах на карбюраторных двигателях). С его помощью не зайдешь в социальные сети и не поиграешь в игры, но от этого он не становится менее полезным и интересным, скрывая в себе примерно такое же количество возможностей, а также разнообразных функций, как и современный смарт-телефон или планшетный ПК.

Бортовой компьютер ВАЗ 2110

Как и любая другая цифровая техника, на ВАЗ 2112 бортовой компьютер обладает массой специфических характеристик, отличающихся от одной модели к другой. И точно так же приходится перебирать существующие на рынке предложения под себя, подбирая необходимые именно вам функции, технические данные, а также учитывая и ценовую политику конкретного изделия и производителя. Хотите знать, почему БК в современном автомобиле считается такой же незаменимой вещью, как мобильный телефон в вашем кармане?

Что из себя представляет бортовой компьютер ВАЗ 2110

Если не рассыпаться сухими терминами, переписанным из инструкции по эксплуатации, можно попросту сказать, что компьютер бортовой на ВАЗ 2112 (2110) является основным интерфейсом связи (средством общения и взаимодействия) между автомобилем и водителем. При помощи “бортового” друга вы можете узнать много полезной информации о вашем железном коне. Он поможет вам рассчитать остаток топлива, предупредит о возможном превышении скорости и непредвиденных неисправностях в основных системах инжектора и не только.

Конструктивно представляет из себя черную коробку. Может устанавливаться в приборную панель автомобиля, непосредственно на торпеду и в некоторых случаях даже на лобовое стекло. Спереди имеется небольшой числовой жидкокристаллический дисплей, а с задней стороны порт для подачи питания и связи с основными информационными системами автомобиля.

Установка бортового компьютера ВАЗ 2110

Не стоит путать электронный блок управления (ЭБУ) и бортовой компьютер. Если на ВАЗ 2110 не работает бортовой компьютер — это еще пол беды, машина может спокойно ездить, хоть автомобилист будет чувствовать себя крайне некомфортно, не имея никакой информации о работе основных систем своей машины. ЭБУ же можно считать “мозгом” автомобиля, задающим программу для работы исполнительных устройств электродвигателя. Без ЭБУ на ВАЗ-2110 типа инжектор вы точно никуда не уедите.

Тем не менее, хороший бортовой компьютер ВАЗ 2110 напрямую связан с ЭБУ, будучи способным обмениваться с ним основной информацией и сообщать о возможных проблемах с двигателем пользователю. Благодаря столь удачному симбиозу вам больше не придется ломать голову о том, почему же загорелась лампочка “Check Engine” на приборной панели.

Что показывает бортовой компьютер ВАЗ 2110

Бортовой компьютер штат ВАЗ 2110 существует в нескольких вариациях исполнения. Самый базовый вариант представляет собой небольшой семисегментный дисплей на жидком кристалле, состоящий всего из двух цифровых строчек. Он занимает весьма скромную позицию под спидометром на приборной панели. Отображает минимум информации для водителя, если не сказать, что почти ничего. Поскольку такой бортовой компьютер ВАЗ 2110 штат едва ли можно считать полноценным, часто автомобилистами заменяется на более серьезные модели, устанавливаемые вместо заглушки рядом с блоком САУО.

Бортовой компьютер на ВАЗ 2110 штат сегодня не является определенной роскошью. Полноценный электронный прибор, способный выполнить огромное количество полезных информационных и диагностических функций в вашем авто, обойдется вам не более чем в 500-900 рублей за самый простой вариант. Более “навороченные” экземпляры могут стоит от 1500 и до 12000 рублей.

Установка бортового компьютера ВАЗ 2110

Давайте обратимся к информации, которую может выдать нам бортовой штатный компьютер ВАЗ 2110. Удобным образом при помощи кнопочной навигации можно переключать ряд режимов, позволяющим держать руку на “пульсе” нашего железного коня. Вот краткий список основных возможностей, на которые способен компьютер бортовой на ВАЗ 2110:

• отображение текущего времени и настройка будильника;
• сообщает температуру за бортом автомобиля;
• считает километры пробега;
• определяет время передвижения;
• расскажет вам, каков средний расход топлива на 100 км;
• также можно узнать мгновенный расход топлива;
• предварительный расчет количества топлива в автомобиле в километрах пробега;
• средняя скорость передвижения;
• расход топлива в литрах.

Это далеко не исчерпывающий список возможностей, на которые способен бортовой компьютер на ВАЗ 2110. Существует бесчисленное множество всевозможных моделей, потенциал которых вполне может расширяться и обновляться с улучшением прилагаемой к ним прошивки. Например, штатный бортовой компьютер ВАЗ 2110 (тот же МК-10, АМК-2110 с прошивкой 211000) по умолчанию имеет конкретные недоработки, не позволяющие получать информацию через диагностический интерфейс электронного блока управления (ЭБУ), но все это прекрасно “лечится” обновленной прошивкой.

Понятие про режим самодиагностики. Что такое коды ошибок и как ими пользоваться

Мы уже говорили ранее о том, что бортовой компьютер ВАЗ 2110 штат сильно помогает предупреждать проблемы, возникающие в связи с неправильной работой исполняющих и контрольных систем вашего автомобиля, когда загорается лампочка “Check Engine”. Все это реально, поскольку в чип инсталлирован режим самодиагностики бортовой на компьютер ВАЗ 2112. БК получает информацию от ЭБУ по К-линии и сообщает автомобилисту, что с его железным конем не так.

Это очень важно, поскольку все системы двигателя на ВАЗ-2110 типа инжектор управляются ЭБУ и сбои в его работе и функционировании основных диагностических систем могут привести к выходу из строя всего автомобиля, нерациональному расходу топлива и сильной потери мощности ДВС. Если у вас имеется компьютер бортовой ВАЗ 2110, вам достаточно просто спросить его, что с автомобилем не так, и ваш “электронный” друг тут же выдаст всю подноготную. Не нужно вызывать дорогостоящих специалистов либо подолгу копаться под капотом авто — самодиагностические системы могут сделать все это за нас.

Конечно же, бортовой компьютер ВАЗ 2110 сообщает нам информацию об ошибках в закодированном виде. Вы не увидите текстовое сообщение, информирующее, что именно с вашим автомобилем не так, а лишь цифровой код неисправности. Основная причина данного подхода в том, что размер экрана бортового компьютера сильно ограничен. Но это в действительности не является какой либо проблемой, если у вас есть под рукой справочник с расшифровкой (его легко можно найти также у нас на сайте).

Если ваш автомобиль комплектуется лишь базовым бортовым компьютером ВАЗ-2110, расположенным под спидометром на приборной панели, то режим самодиагностики в нем запускается при помощи одновременного поворота ключа зажигания и удерживания нажатой кнопки сброса суточного пробега. Сразу после этого перед вами должны начать “плясать” все стрелки на приборной панели. Нажав два раза на кнопку сброса, мы переключаемся от версии прошивки, собственно, к информации об ошибках

Если ваш автомобиль снабжен люксовой комплектацией, где штат бортовой компьютер ВАЗ 2110 установлен рядом с блоком САУО (и АМК 211002), режим самодиагностики там включается еще проще, нажатием кнопки “часы” в режиме отображения времени. Если появляется надпись об ошибке — необходимо просто подключить бортовой компьютер ВАЗ 2110 к диагностическому интерфейсу.

Настраиваем Бортовой компьютер АМК 211001

Настраиваем бортовой компьютер штат на ВАЗ 2110 на примере базового БК люксовой комплектации. Некоторые полезные приемы.

Несомненно, чтобы полностью охватить все возможности бортового компьютера на ВАЗ 2110, стоит ознакомиться с инструкцией эксплуатации по нему. Мы рассмотрим лишь краткий список некоторых полезных функций, на которые способен бортовой компьютер ВАЗ 2110 штатный. Например, настройка датчика, отвечающего за уровень топлива в баке:

1. 1. Первым делом надо полностью опустошить бачок с бензином в вашем автомобиле. Далее необходимо переключиться в режим выбора топлива, удерживая первую сверху кнопку в правом ряду в течении нескольких секунд. Бортовой компьютер штатный ВАЗ 2110 отобразит на дисплее цифру “0”.
2. 2. В режим торирования переключаемся удержанием на секунду кнопки с изображением автомобиля, о чем бортовой компьютер на ВАЗ 2112 уведомит нас коротким звуковым сигналом. На дисплее теперь загорелась цифра “3”.
3. 3. Заливаете в бензобак 3 л. бензина. Подождав некоторое время, еще раз нажимаем и удерживаем кнопку с изображением авто.
4. 4. Продолжаем наполнять бак бензином до максимальной его емкости. БК сам закончит процедуру торирования и переключится в режим ожидания.
5. 5. Еще проще настроить БК для сигнализации о превышении скорости. Для этого необходимо переключиться в в режим “средняя скорость” и вновь удерживать верхнюю правую кнопку в течении нескольких секунд. Целочисленное цифровое значение выставляется при помощи функциональных клавиш “+” и “-” на панели прибора. Выходим из режима настройки скорости аналогичным образом, как и входили в него.

РАСПРОДАЖА НОВЫХ АВТО 2018 ГОДА

от 606 900 руб.

от 489 000 руб.

Практически все современные авто оснащаются бортовым устройством. Этот прибор наделяет машину множеством полезных функций. С его помощью можно узнать суточный пробег автомобиля, мгновенный расход топлива, температуру воздуха, запас топлива в баке. Среди прочих функций – дополнительные параметры работы – расход воздуха, положение коленвала и заслонки и др. данные.

Однако самой полезной функцией бортового или маршрутного компьютера является предоставление информации об ошибках. Прибор может узнать номер ошибки, возникающей во время работы двигателя и вывести ее на экран без дополнительной диагностики. Это позволяет устранить неисправности, избежав платной диагностики или непредвиденного ремонта.

Некоторые модели машин, выпущенные с завода, не обладают этим полезным прибором, что затрудняет обслуживание автомобиля. Поэтому владельцы стремятся осуществить собственный тюнинг ваз. Поставить бортовой компьютер на ваз 2110 своими руками не составит особых проблем. При правильном подсоединении время работы не займет больше часа. Статья покажет, как установить и настроить устройство на ваз 2110-2111, а также поведает про модели и цены бортовых компьютеров.

Виды БК

Бортовые устройства подразделяются на несколько видов. На ВАЗ 2110 подходят инжекторные или карбюраторные устройства, в зависимости от типа системы питания для автомобиля. Дополнительно устройства подразделяются на стационарные, устанавливаемые только в специально отведенные места или универсальные, произвольного размера, которые можно поставить в любом удобном месте.

Помимо прочего, существуют устройства, которые подойдут только для одной модели. К примеру, ВАЗ 20199, а на ваз 2110 он не работает. Это может стать причиной, почему прибор неправильно показывает данные. Об этом стоит помнить при покупке и приобрести бортовой компьютер, который можно устанавливать именно на эти модели.

Наиболее распространенными и удобными устройствами для ваз 2110 являются простые приборы Штат 110-Х5, цена которых начинается с 2-3 тысяч рублей. Бортовик совместим со старой панелью и обладает рядом простых функций, как информация о расходе топлива, температура ОЖ в бачке, ориентировочный запас хода и пробег до предстоящего ТО вкупе с расшифровкой ошибок двигателя.

Лучше всего отдать предпочтение более дорогим приборам типа Омега 168, Орион или Мутльтроникс. Такие устройства обладают расширенным набором полезных функций, которые существенно упростят эксплуатацию авто. И вас не испугает то, сколько стоит такой бортовой компьютер. Максимальная стоимость продвинутых БК, которые идут вместе с приборной панелью, упрощающей установку, достигает 10-12-ти тысяч рублей.

Основные отличия БК инжектора от карбюратора

Основные отличия бк в зависимости от типа питания, заключаются в возможностях бортового для ВАЗ 2110. Карбюраторный тип – самый простой. Основная причина — карбюраторы в большей степени регулируются механически, а электронике отведена второстепенная роль. Поэтому его стандартный набор функций – крайне невелик. Можно узнать о:

• времени суток или настроить будильник;
• текущем и среднем расходе топлива, а также запасе хода;
• средней скорости и режиме езды;
• температуре двигателя или забортного воздуха;
• диагностическую информацию, которая позволяет узнать об ошибке работы двигателя и декодировать ее.

Недостатки БК инжектора

Некоторые модели ВАЗ 2110 оснащаются штатным бортовым компьютером. Данная модель обладает определенным рядом недостатков и ограничений. К примеру, модель слабо взаимодействует с электронным блоком управления (ЭБУ) и не позволяет получать данные через специальный диагностический разъем. Однако с такой проблемой сталкиваются только автомобилисты, бортовой компьютер в штате. К тому же это лечится стандартной перепрошивкой заводских настроек.

Если же БК устанавливается на ВАЗ 2110 отдельно, то его можно легко настроить под себя. При условии правильного подключения, устройство не будет доставлять проблем. Если все же имеются сложности, например, загорелась лампочка Check, а показывает диагностика, что такой код ошибки не существует.

Это значит, что могут отойти контакты бортового компьютера или произойти сбой в электронной системе. Необходимо перезагрузить БК или отключить его на несколько минут. Далее осуществляем повторное подключение и настраиваем устройство согласно инструкции по эксплуатации.

• некоторый модели бортовиков не позволяют считывать ошибки;
• неправильное подключение компьютера на ваз 2110 может вызвать ошибки в системе зажигания;
• показывает неправильные значения расхода топлива из-за неисправности датчика массового расхода воздуха.

Правила перемещения на авто с инжектором

Автомобиль, оснащенный инжектором, менее восприимчив к окружающим температурам. Однако в серьезный мороз инжекторная Лада тоже испытывает трудности с пуском. Здесь стоит пользоваться бортовым компьютером с функцией подогрева свечей. Каждый раз, когда температура падает ниже определенного значение, а автомобиль выключен, осуществляется специальный подогрев жал, позволяющий обеспечить стабильный старт двигателя.

Также двигатель на ваз иногда перегревается, что может вызвать прогар клапана и дорогостоящий капитальный ремонт. Однако это возможно при неисправности системы охлаждения. При необходимости можно активировать функцию Тропик для бортового компьютера ваз 2110. При достижении температуры, более чем заданное владельцем значение, происходит включение вентилятора принудительного охлаждения.

Плюсы БК

• наличие trip computer позволяет узнать о запасе хода;
• возможность совместить компьютер и навигатор;
• опция подогрева свечей отключенного автомобиля;
• возможность проверить ошибки и устранить их сразу же. Замена подшипника, вызвавшего неисправность, значительно
• дешевле последующего обширного ремонта.

Установка БК для инжектора

1. Необходимо найти стандартный разъем для подключения. Снимите с ваз 2110 накладку в нижней части торпед, как правило, он находится там.
2. Далее следует отыскать провод K-line и подключить его к ЭБУ автомобиля. Место провода указано на схеме подключения бортового компьютера (см. фото).

К отдельным разъемам можно подсоединить датчик температуры воздуха (лучше устанавливать в заднем бампере или возле рулевых наконечников), расхода топлива или скорости авто. Распиновка колодки указана выше.

При необходимости можно установить бортовой компьютер дополнительно к штатному. Это позволит сэкономить место на панели. К примеру, компьютер Сигма или Штат, устанавливаются на ВАЗ 2112 вместо стандартной заглушки блока САУО и не надо производить распайку контактов. Необходимо присоединить три контакта – 12-ти вольтовый, K-line и масса.

Инструкция по эксплуатации

Дополнительно стоит произвести настройку компьютера для ваз 2110 после того, как все устройства будут установлены. На устройстве, как правило, есть специальная крестовина. Данные кнопки помогают осуществить настройку прибора. К примеру, для подключения датчика уровня топлива следует слить бак, произвести включение устройства, нажать кнопку диагностики.

Прибор проведет анализ, а после на дисплее возникнет численное обозначение. Такое количество бензина следует залить. После компьютер перейдет к другой фазе анализа. После ее завершения можно заливать полный бак. Полный набор настроек указан в руководстве по эксплуатации конкретного прибора и сделать выбор в пользу нужных функций.

Правильная эксплуатация

При правильном подходе, установленный БК не доставит проблем. Однако если он показывать недостоверную информацию, то стоит снять бортовой компьютер и проверить его на исправность. Как снять прибор – понятно. Ведь у него отключаемый разъем, соответственно демонтировать его нужно в обратном порядке. Главное помнить, что это хрупкая вещь и ее можно разбить.

После демонтажа следует проверить целостность пайки и проводов, устранить разрывы. После, поставить устройство туда, где оно стояло до этого и вновь пользоваться исправным прибором.

• Audi
• Brilliance
• Faw
• Ford
• Chevrolet
• Citroen
• Geely
• Haval
• Changan
• Chery
• Datsun
• Great Wall
• Hyundai
• Kia
• Lada
• Volkswagen
• Renault
• Nissan
• Toyota
• Honda
• Mitsubishi
• Opel
• Lifan
• Mazda
• Skoda
• Остальные

Автор материала: Думченков Михаил

Вам понравился материал? Поделитесь с друзьями:

Есть вопросы по ремонту автомобиля? Задайте их в разделе консультаций, для этого нажмите на ссылку ниже.

Бортовой компьютер ВАЗ-2110 применяется для контроля систем транспортного средства. В оригинальной комплектации автомобиль покидает пределы завода без умного гаджета, однако это не мешает водителю его приобрести. Перед этим необходимо оценить технические характеристики представленных на рынке моделей. Каждая из них рассчитана для конкретных эксплуатационных условий ВАЗ-2111, 10 или 12.

Функциональное предназначение устройства

Развитие технической составляющей транспортных средств привело к обилию электронных и механических устройств, контролирующих работу автомобиля. Каждое из них отражает тот или иной показатель, проанализировать который человек не всегда успевает. Именно тут бортовой компьютер ВАЗ поможет, взяв на себя контроль за происходящим. Помимо контроля работы систем автомобиля, он оперативно проинформирует владельца о сбое.

Еще одно преимущество — штатный бортовой компьютер анализирует техническое состояние авто в рамках заданных параметров. На практике это значит, что водитель может задать вопрос, касающийся наличия узлов или агрегатов, показатели работы которых вышли за рамки технической нормы. Профилактический анализ снижает вероятность простоя в результате технической неисправности. Маршрутный компьютер ВАЗ различается доступными опциями в зависимости от комплектации:

1. Карбюраторный — бюджетный вариант, не имеющий достаточно широкой функциональности. Установка не занимает много времени, а эксплуатация отличается простотой. Найти его на рынке сложно ввиду низкой востребованности среди владельцев ВАЗ-2110.
2. Инжекторный — на рынке представлены различные варианты, учитывающие потребности водителей. Среди основных преимуществ выделяется способность проводить углубленную диагностику. К примеру, если автомобиль не заводится по причине того, что инжектор вышел из строя, система заблаговременно оповестит об этом. Стоимость бортового компьютера зависит от комплектации.
3. Универсальный — монтаж осуществляется на ВАЗ-2111, 10 или 12 без учета технических спецификаций. Установка производится за зеркало заднего вида или лобовое стекло.
4. Адаптированные — подбираются с учетом марки и модели транспортного средства. Монтаж осуществляется в строго отведенном для этого месте, найти которое поможет инструкция.

Рекомендации по монтажу

Эффективность работы устройства закладывается на этапе выбора и последующего монтажа. Для ВАЗ-2112 подбирается бортовой компьютер (БК), собирающий и анализирующий поступающую информацию. Вне зависимости от модели он оснащен индикатором Check Engine. При его срабатывании БК самостоятельно определит, что не работает.

Водители со стажем не советуют переплачивать за датчики уровня влажности и температуры на улице, хронометр, будильник. Указанные показатели несложно получить при помощи стандартного термометра ВАЗ-2110. Как только водитель определится с выбором, можно приступать к монтажу. Для начала следует изучить прилагаемый к устройству паспорт, который расскажет, как подключить бортовой компьютер.

При эксплуатации транспортного средства необходим только 1 БК. Наличие второго компьютера в большинстве случаев провоцирует сбои в работе обеих систем. Подключение к ВАЗ-2112 осуществляется посредством 9-контактной колодки. Расположена она сзади БК и имеет трапециевидную форму.

Правильно соединить контакты поможет схема транспортного средства и самого бортового компьютера. Для подключения к ВАЗ-2110 в стандартном БК контакты № 10 и № 11 не используются. Предназначены они для датчиков температуры, влажности и давления. Завершается монтаж БК подключением К-линии. Ошибки допускать нельзя, иначе получаемые от ВАЗ-2112 показатели будут неточными.

Соединительная линия проходит в отведенной для нее диагностической колодке. Во время проверки клапанов и других профилактических осмотров на СТО именно в колодку заглядывает мастер для подключения оборудования. Во время прокладки кабеля стоит убедиться в отсутствии изгибов и близкого нахождения к подвижным элементам. К примеру, при эксплуатации транспортного средства К-линию можно повредить педалью газа.

Ликвидация неисправностей БК

Неисправности случаются с БК различной модификации. Владельцу нелишним будет знать, что в подобных случаях делать. Многие сбои имеют место, когда установка бортового компьютера прошла ненадлежащим образом. Во-первых, необходимо проверить надежность соединений. Во-вторых, велика вероятность случайного повреждения или пережатия К-линии. О подобном сообщит сам Мультитроникс, отображающий заведомо неверные данные.

Справиться с проблемой можно самостоятельно. Если она связана с поврежденной К-линией, то в автомагазине или на рынке необходимо приобрести новый провод для ВАЗ-2111.

Стоит он недорого, а вся процедура замены отнимет не больше 60 минут. Больше времени потребуется, если проблемы бортового компьютера 2110 вызваны поломкой контактов. Необходимо отсоединить устройство, проведя визуальный осмотр. Если погнутые штекеры все-таки присутствуют, то следует выбрать в магазине новые и перепаять.

Использование БК на легковом автомобиле ВАЗ позволяет владельцу всегда быть осведомленным о техническом состоянии автомобиля. Выбирается устройство исходя из потребностей. Эффективность его работы зависит от правильности установки.
