Замена ДТОЖ, термовыключателя, датчика включения вентилятора и фланца системы охлаждения (тройника)
Всем привет. Выражаю огромную благодарность Grachik3 и hotblonde за консультации. Началась проблема с вентиляторами радиатора. Сначала при ключе в положении "On" начал включаться вентилятор. Потом перестал выключаться большой, даже без ключа в замке зажигания, маленький даже и не включался. Затем синяя лампочка температуры на приборке начала работать через раз и потом вообще перестала и начала всегда мигать красным на прогретом движке, хотя показания температуры на сканере отображалось. Продиагностировали Васей БУВ, ошибок нет. Вентиляторы вообще начали жить своей жизнью. Еще выяснил, что если стукнуть по маленькому вентилятору, то он включается и начинает какое-то время работать вместе с большим. Начал прозванивать датчики. Полез сначала к датчику включения вентилятора, который на радиаторе возле сливного крана.
вот он
Прозвонил — звонятся средний и левый контакт (если смотреть на датчик). Но должны быть все контакты разомкнуты. И еще вот такой был штекер:
Заказываем MEAT & DORIA 82689 датчик и ACQ ASW3203 разъем.

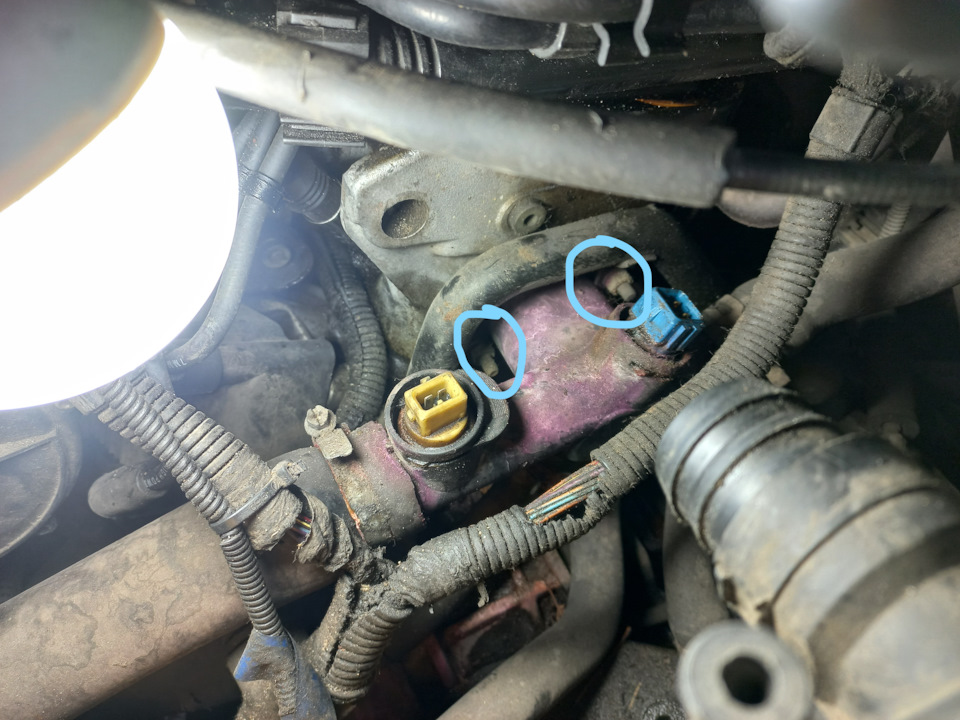

Далее полез смотреть датчики на тройнике: Белый двухконтактный, который термовыключатель и еще отвечает за лампу охлаждающей жидкости (скорее всего за ее постоянный красный цвет, пока так и не понял) и Синий четырехконтактный, который работает за счет двух сопротивлений между контактами A-B и C-D.
вот они
И офигел, что тройник весь в антифризе. Заказал VAG 06A121132C.
Белый датчик звонится. Как позже выяснилось, он нормально замкнутый и должен звониться. Синий выдавал сопротивление на A-B контактах очень близкие к нулю. Почти КЗ.
Заказал MEAT & DORIA 82605 БЕЛЫЙ и MEAT & DORIA 82103 СИНИЙ.
Когда смотрел датчик на радиаторе, заметил, что сочится антифриз с фланца, на котором располагается сливной кран. Заказал туда прокладку: VAG N90765301. Позже выяснилось, что там прокладки вообще нет (хотя на схеме есть) и эта прокладка туда не подходит. Толстовата. Поэтому заказал фланец в сборе: topran 111243001.
Теперь по работе: Сначала сливаем антифриз. Лезем под машину, поворачиваем сливной кран на левой стороне радиатора против часовой стрелки до упора и тянем за него (заранее подставить ёмкость).
Потом откручиваем крышку расширительного бачка, чтобы атмосферное давление не держало антифриз в системе. Я лично еще завел мотор и нагрел до 90+ градусов, чтобы из малого круга антифриз перекочевал в большой и весь вышел, потому что решил промыть систему охлаждения (следующий пост).

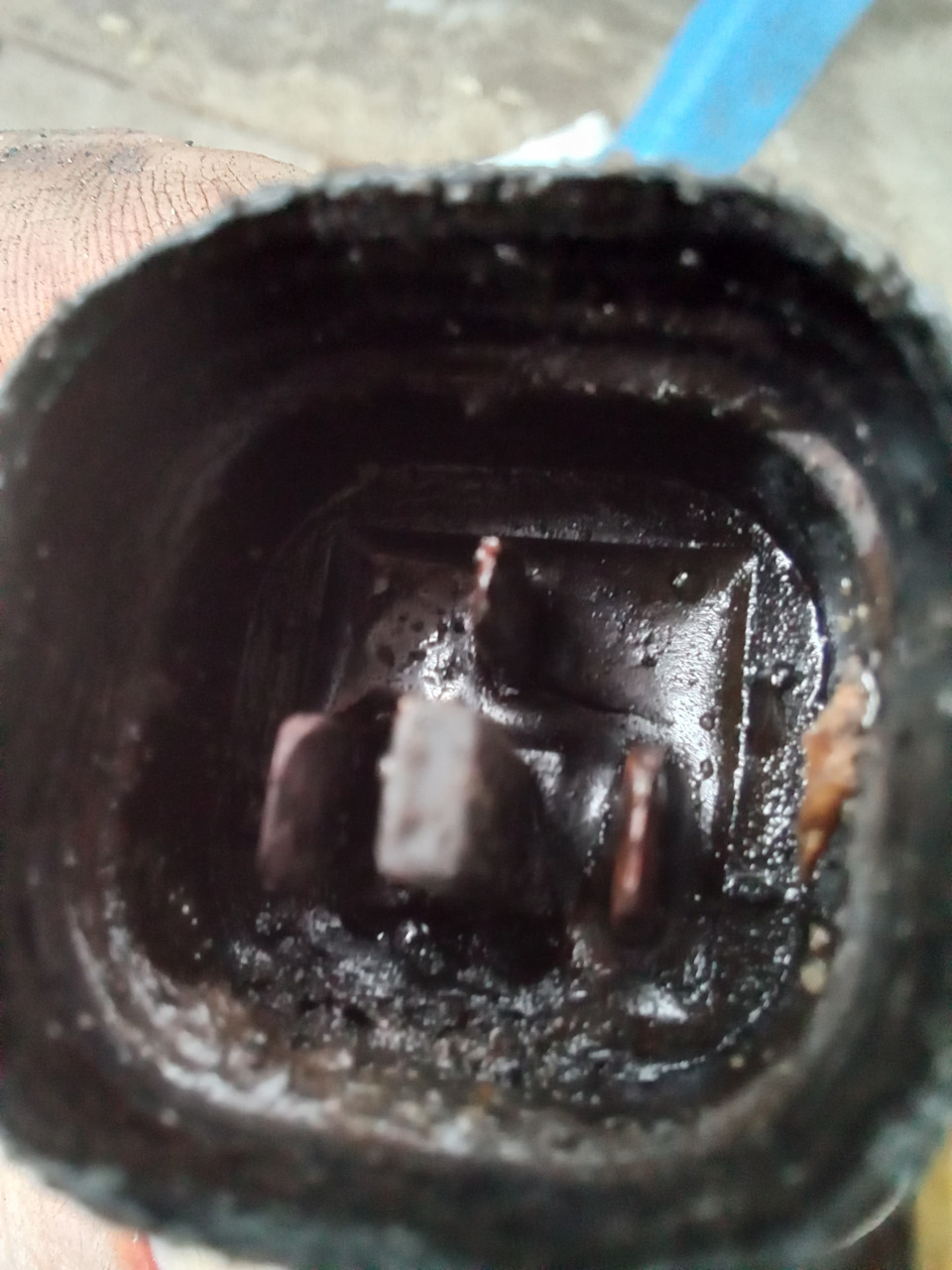

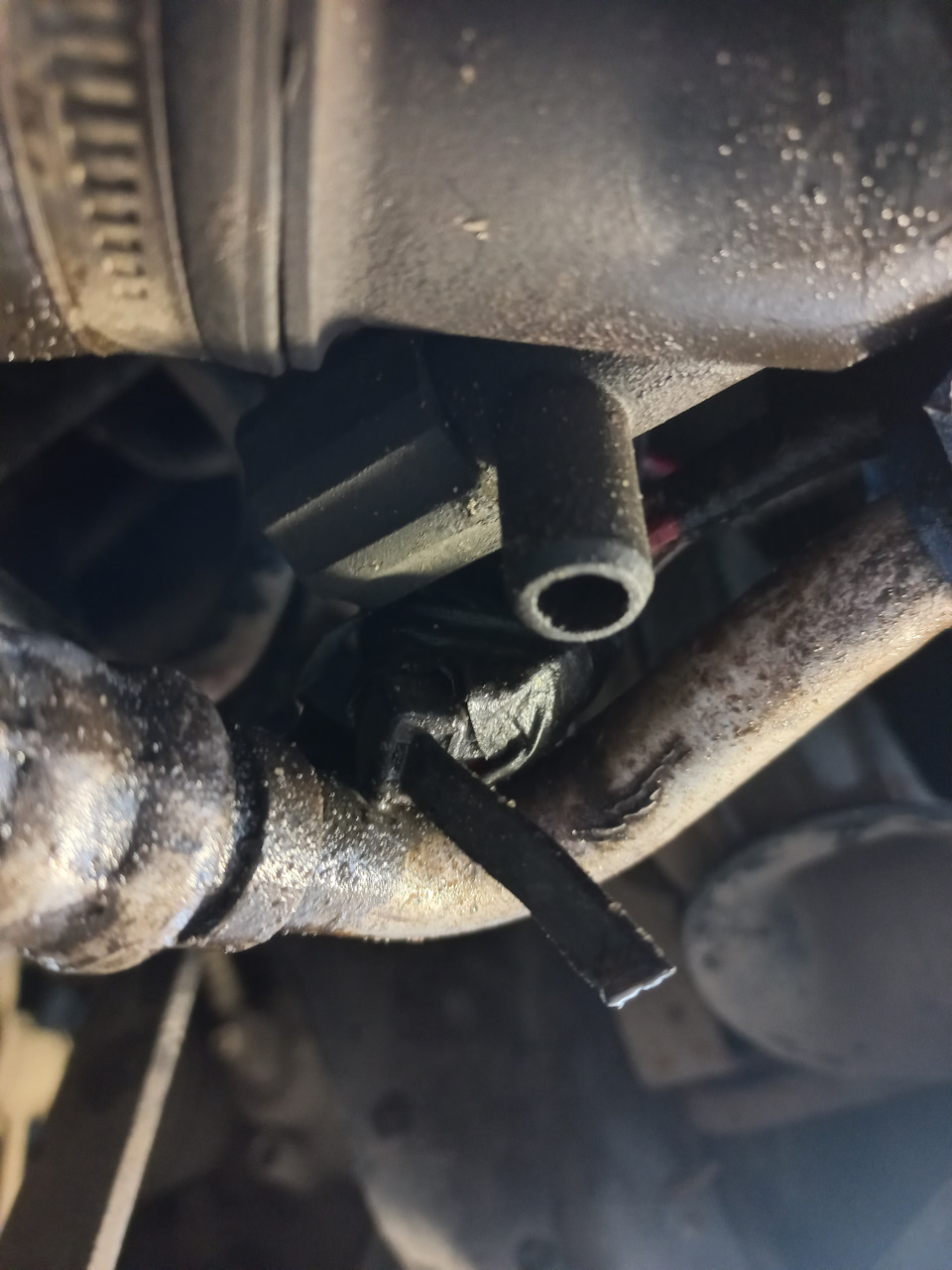

Затем для удобства отсоединяем большой патрубок от фланца на кране. Откручиваем датчик. Выяснилось, что смола (или что-то подобное), которая герметизирует контакты снизу лопнула и туда попала влага и закоротила контакты
Ставим новый. Теперь отрезаем провода с разъема и скручиваем с новым, заранее надев термоусадку. (фото забыл сделать). Надеваем на датчик и в обратной последовательности всё возвращаем на место.
Теперь лезем менять тройник и два оставшихся датчика. На ранних выпусках жуков тройник был шестерник. Его родной артикул VAG 06A121132C именно такой. На схемах такого тройника вообще нет. Либо он не подписан. Теперь вытыкаем штекеры, откручиваем гайки от двигателя и отсоединяем все патрубки с проклятыми самозажимными хомутами. Старый тройник посадили на герметик. Счищаем его.

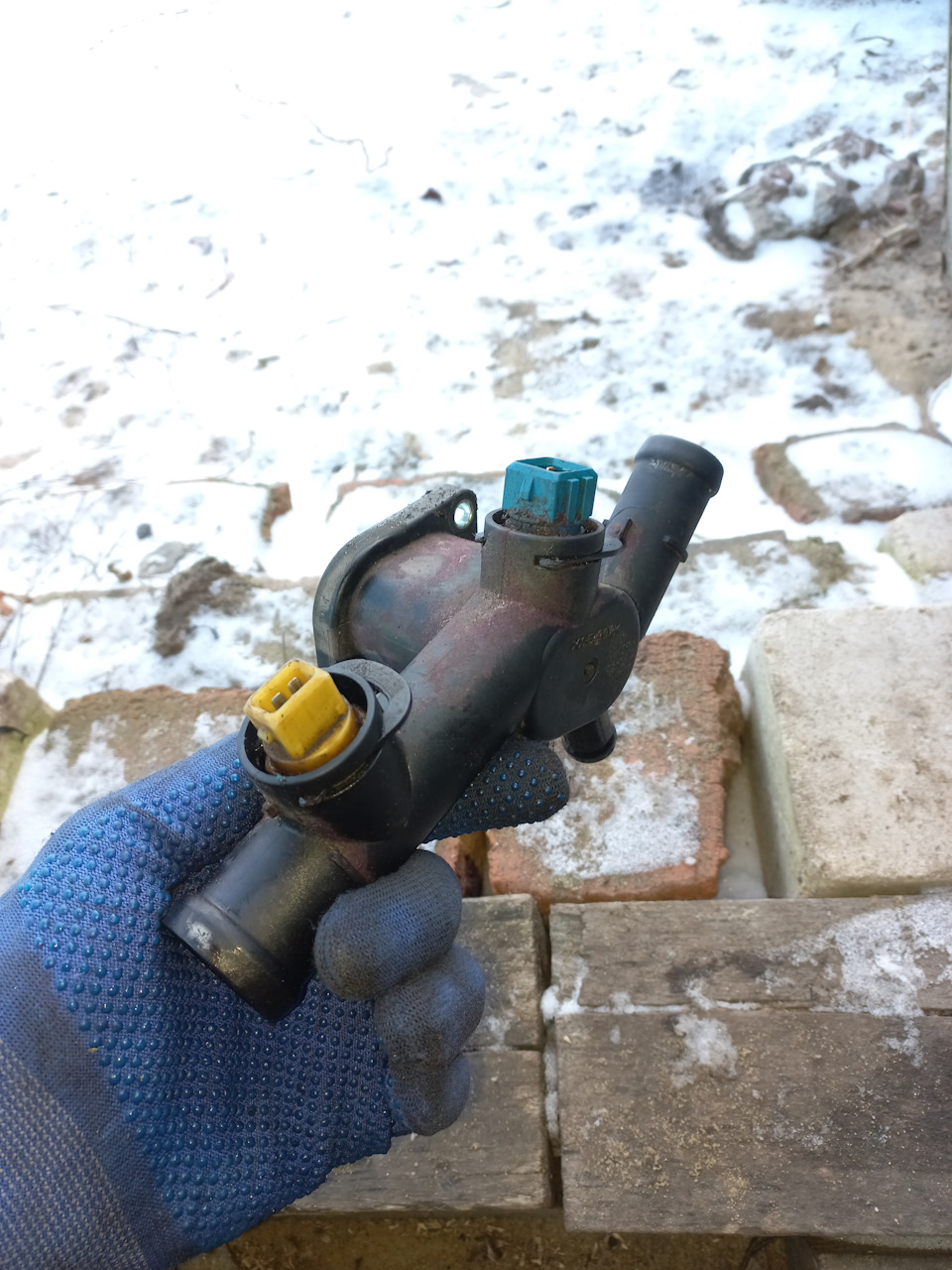

Вот он родной

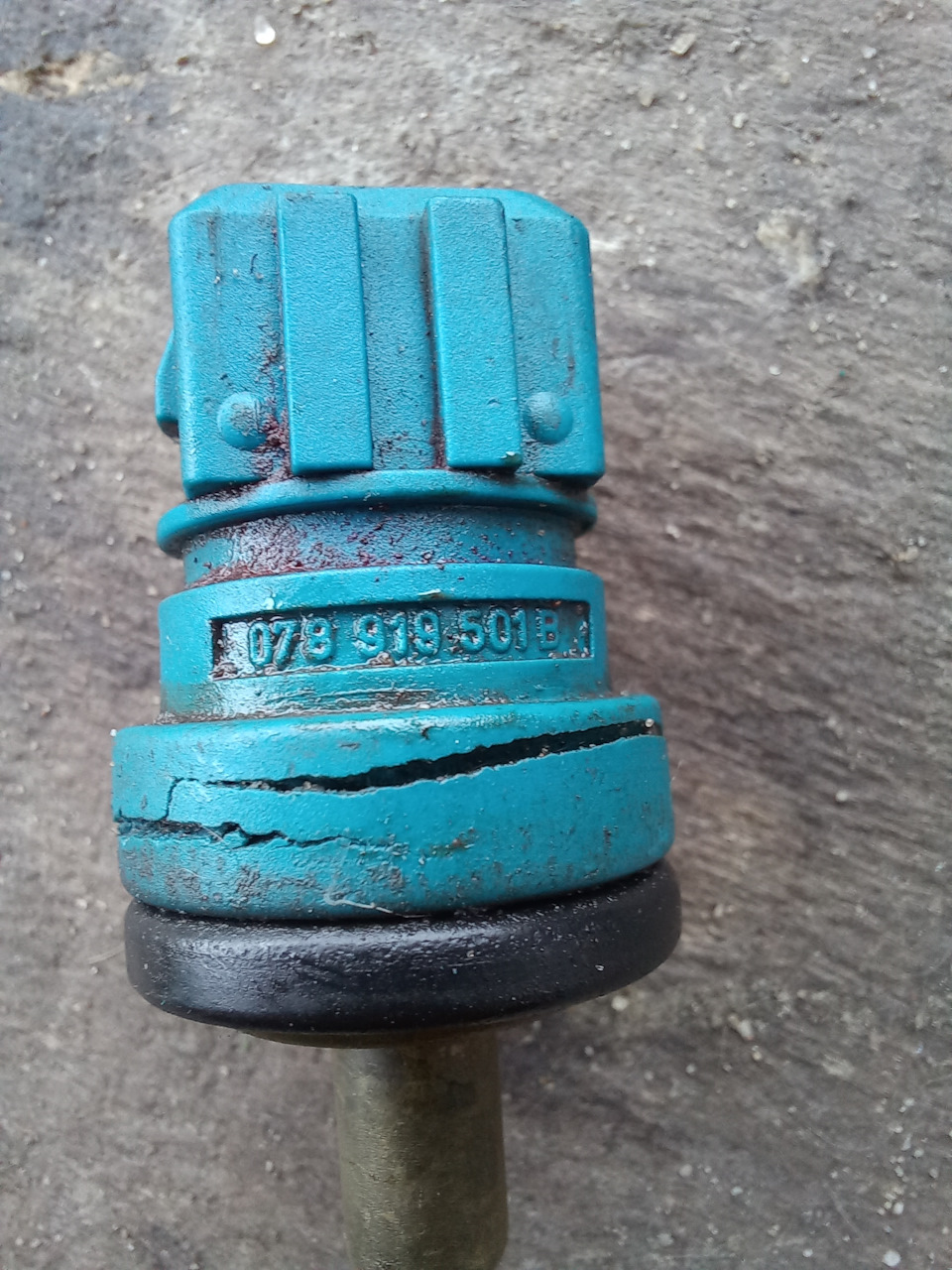

Вытаскиваем скобы и вынимаем датчики. Синему вообще хана
год его выпуска, кстати, 02/98г. Белый был норм и тоже старичок — 07/98г.
Датчики пришли с уплотнительными кольцами, но я заренее купил оригинальные ВАГ: VAG N90316802.

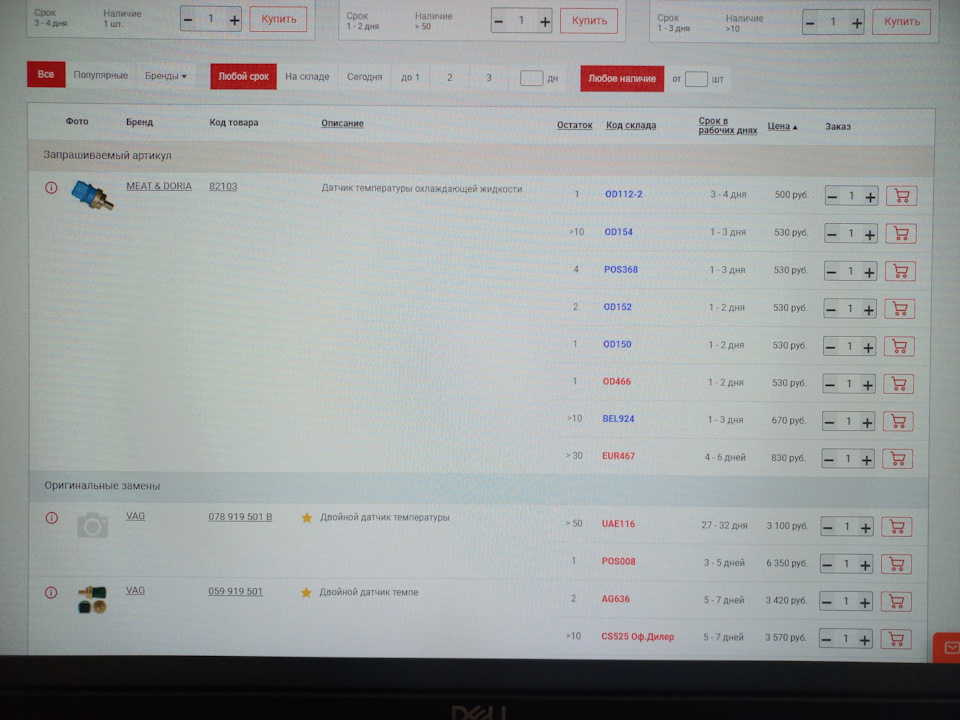

А еще для меня был сюрприз: заказал я вот такой датчик
а пришёл ЗЕЛЕНЫЙ! (доверился магазину, не стал смотреть внутрь коробочки. теперь всегда буду. благо можно вернуть) У него другое сопротивление. Его ставить нельзя. Начинаю искать по городу — нашел недалеко, но фирма не знаю какая…

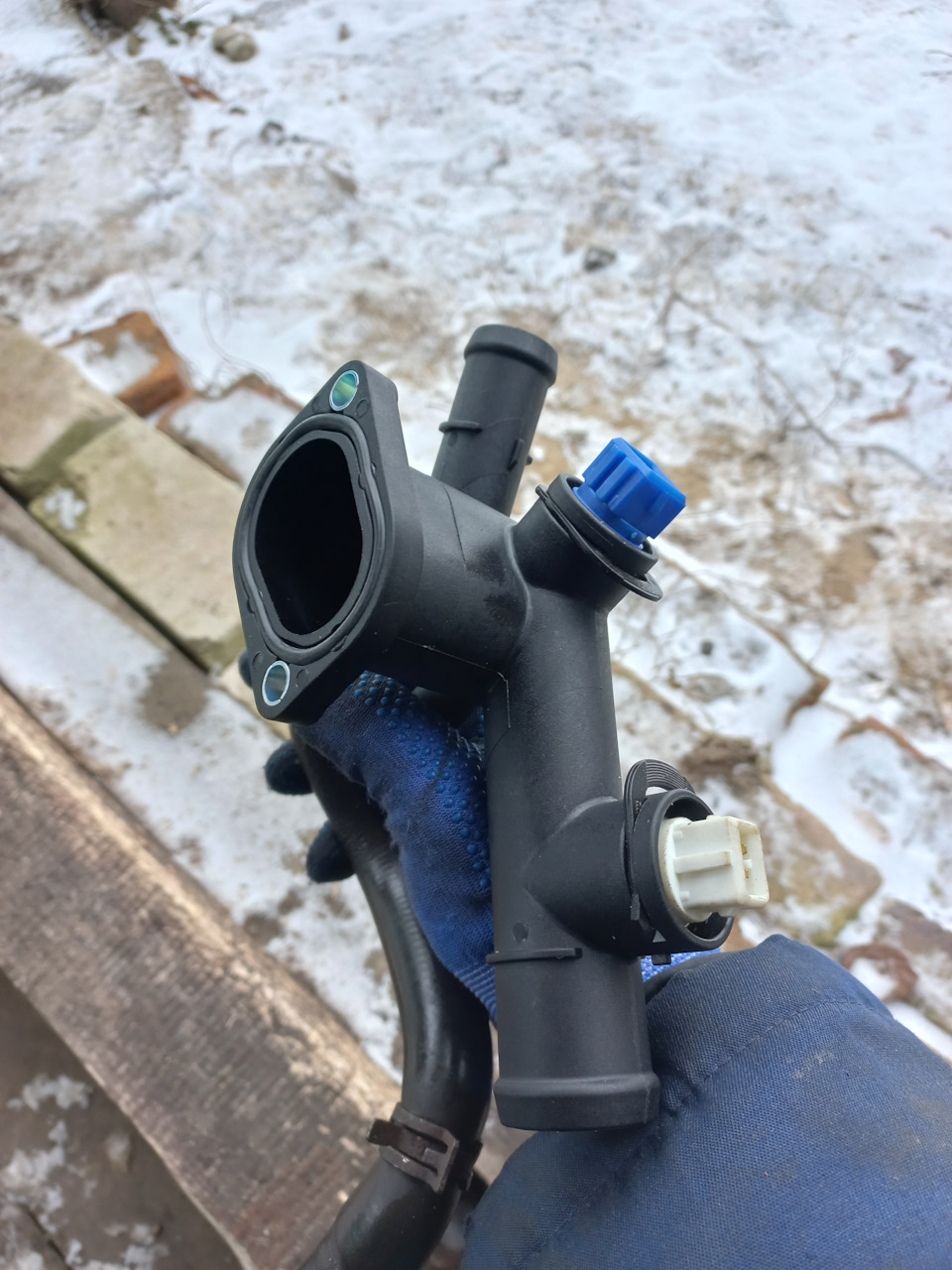

Вот такая — AUTOMEGA 150020410 главное что синий))) Собираем тройник:

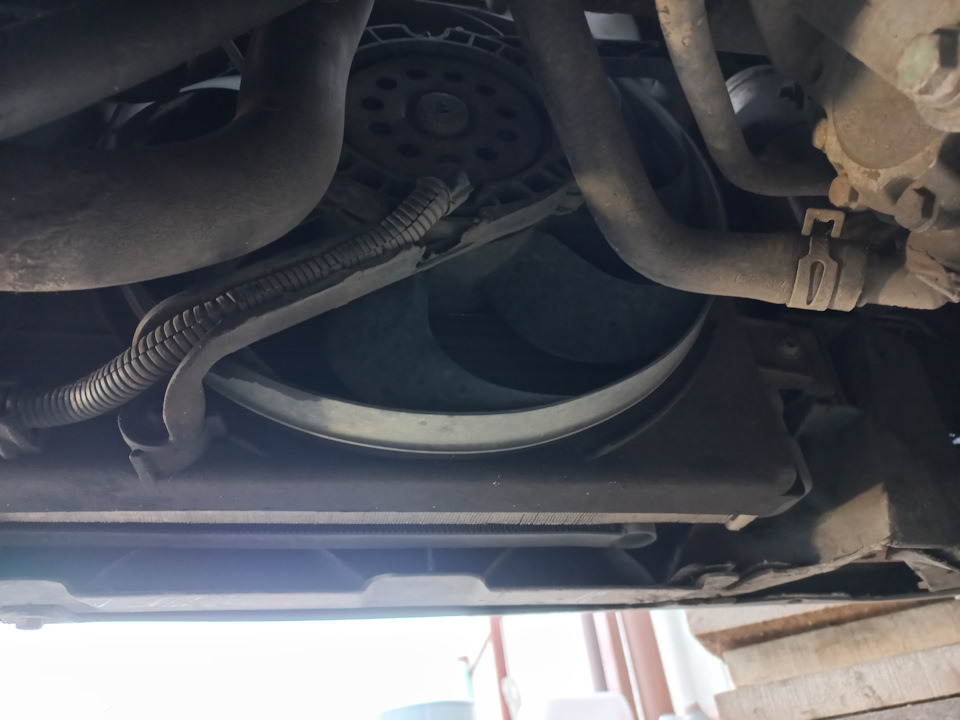

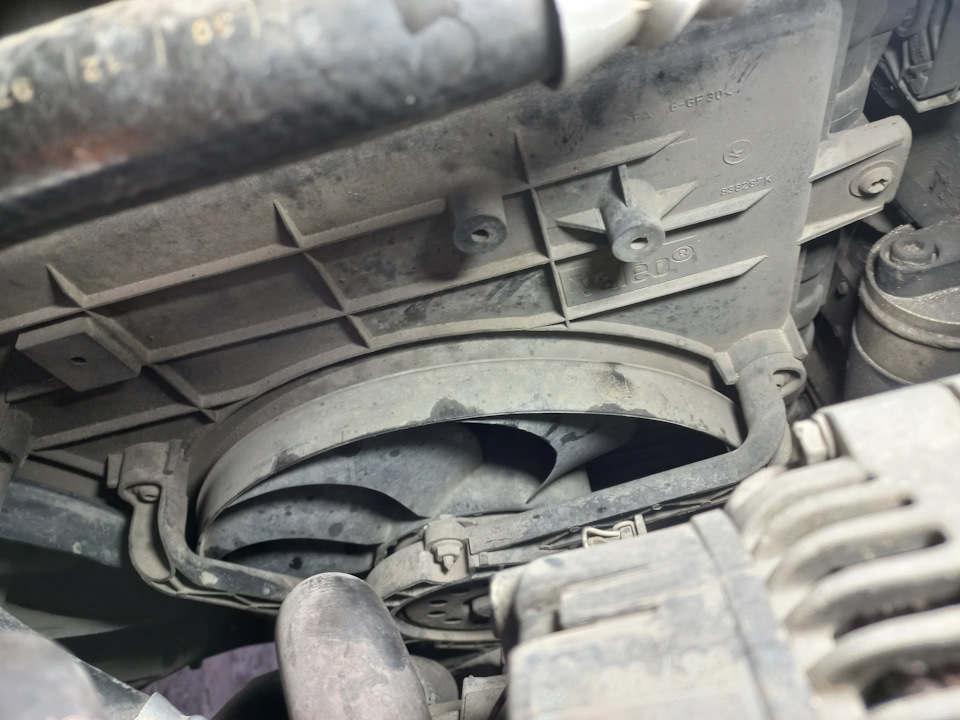

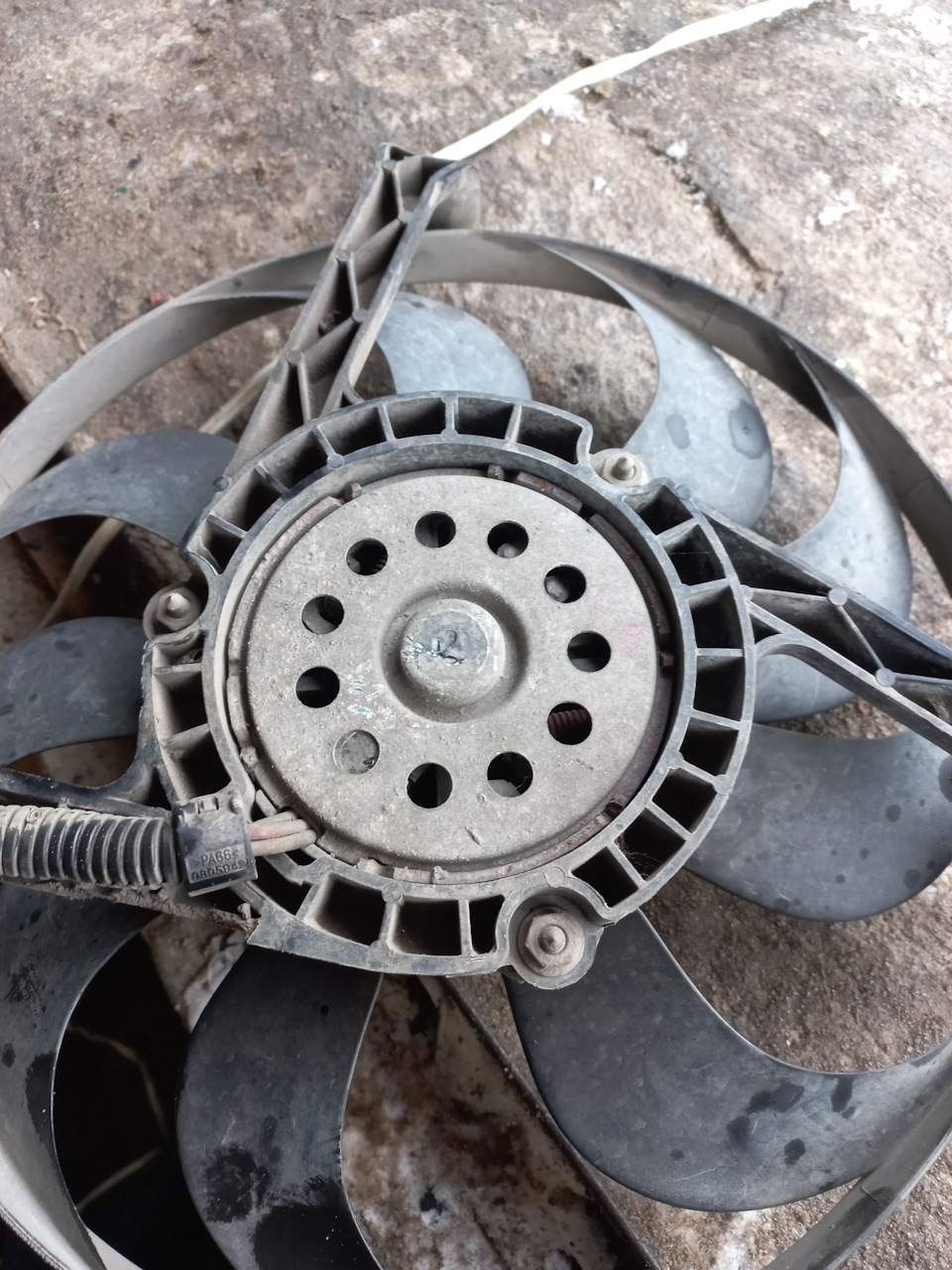

Ставим на место. Заранее всё там отмыв. Собираем в обратной последовательности. Теперь настала ревизия маленького вентилятора. Он все-таки работает же после стука. Откручиваем 3 самореза, которые крепят его к рамке. 2 сверху, 1 снизу.
добраться до вала с контактами мне не удалось. Он то ли завальцован, то ли еще что-то. Обстучал аккуратно молотком. Изнутри повылетало много грязи, пыли и песка. Поставил на место. Потом проверил — Всегда стал работать впаре с большим. Может и помогло. Посмотрим на сколько.

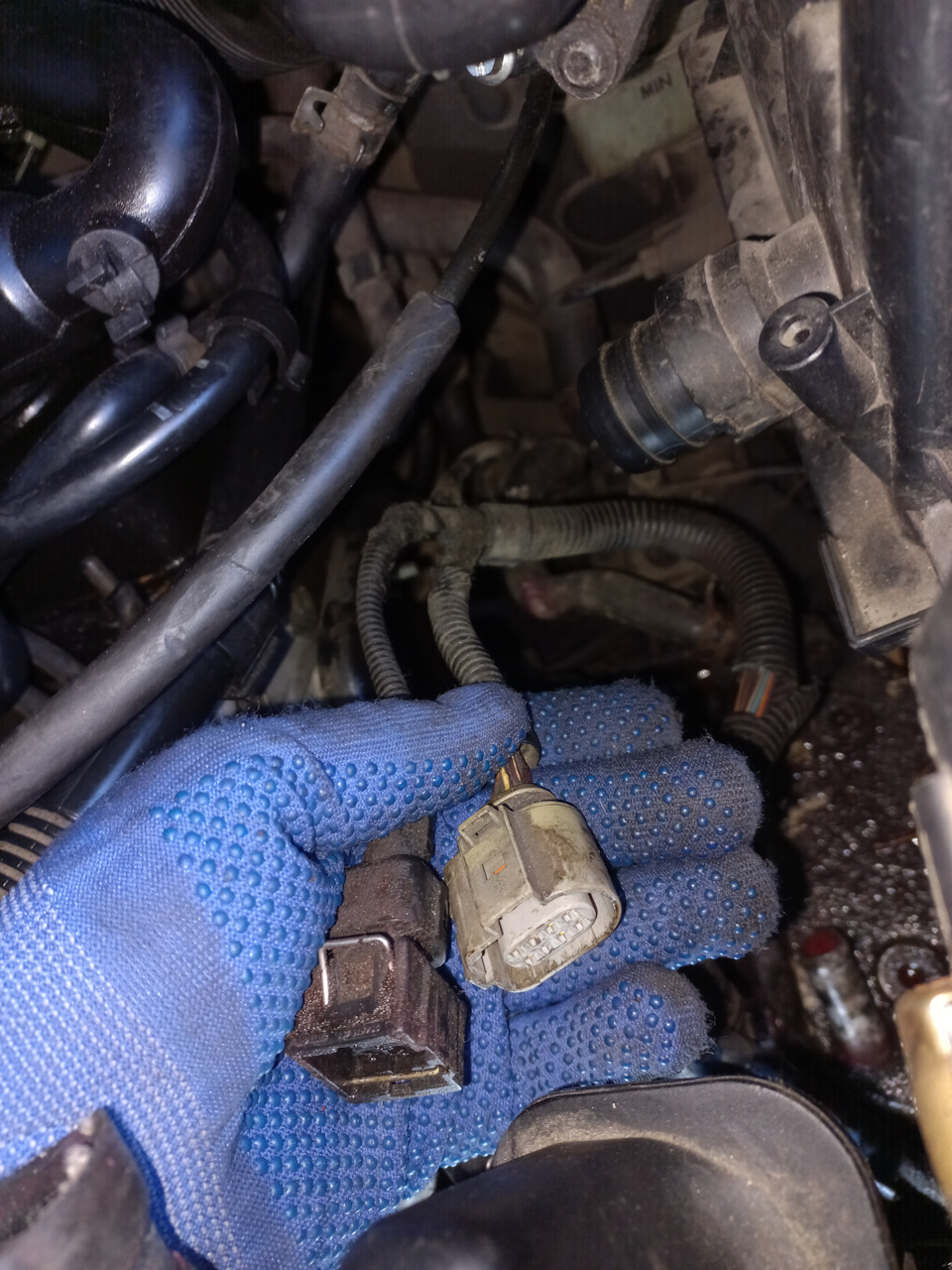

Теперь начинается веселье. Мистика ВАГа. Я тут при сборке всего на место обнаружил висящий в воздухе штекер.

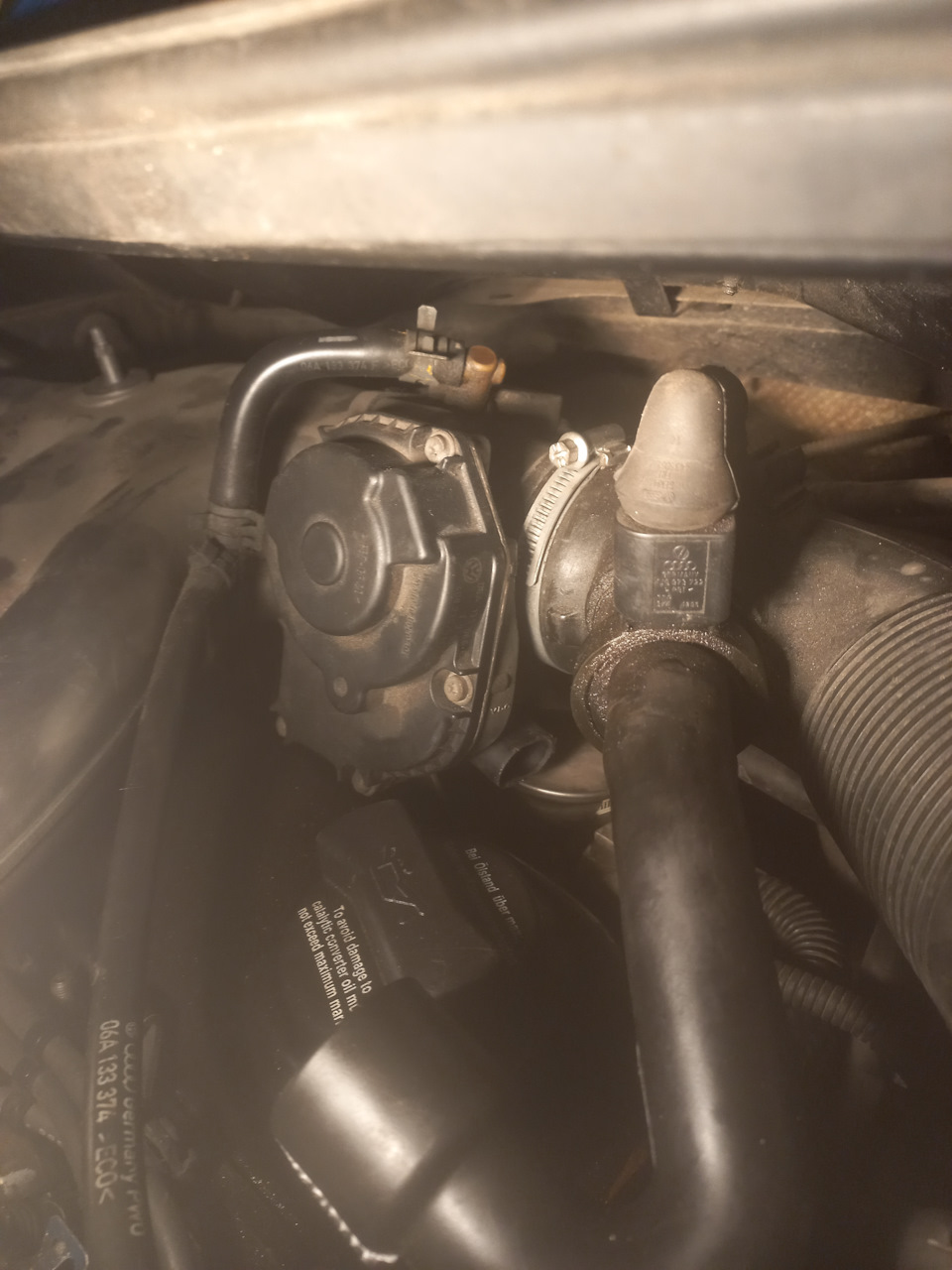

Начал искать откуда он. Нашел пустой разъем на дросселе
вставил туда.
Закручиваем сливной кран, заливаем антифриз, запускаем мотор. Ждём когда всё нагреется, чтобы проверить работоспособность. 95 градусов — тишина, 100 градусов — тишина, 105 градусов — тишина. Странно. Включаю кондиционер — вентиляторы не включаются. Начинаю смотреть предохранители, реле… Всё в норме. Что за бред? БУВ? Но что могло с ним произойти на стоячей несколько часов машине? Снова запускаю мотор. Опять ничего не включается. И тут я подумал про этот белый разъем. Его вроде не было раньше. Выдергиваю — ВСЁ ЗАРАБОТАЛО! НООООООО… вылез чек, читаю — куча ошибок: P1544, P0121, P0510… Всё завязано на дросселе и педали газа… Да как так-то? Раньше же все было норм. Ладно. Главное вентиляторы стали работать. Несколько раз проверил, что оба включаются на нужной температуре и выключаются также на нужной. Поехал домой — тачка пинается, при нажатии на газ сначала проваливается, потом не особо охотно разгоняется, обороты 1100 постоянно на холостую… Доехал до дома — думаю, дай накину фишку, когда вентиляторы закрутятся. Дождался, накинул — вентиляторы работают. Что за фигня? Хз — ВАГ. Ошибки почистил, снова не вылезли. Машина сразу ехать начала нормально. Вентиляторы по прежнему работают как надо. Глюк какой-то словил. В общем, такие вот дела. Главное что теперь все работает как положено))) Синяя лампа горит на холодную, гаснет когда надо, на горячую красная не моргает, вентиляторы включаются оба когда надо и выключаются также. Без ключа в зажигании молчат.
Спасибо, что дочитали до конца. Всем добра и ровных дорог!
