Как вытащить прикуриватель ваз 2107

Замена штатного прикуривателя

Меняем прикуриватель ВАЗ-2107 на евро-прикуриватель от Chevrolet Niva.

Т.к. штатный "вазовский" прикуриватель немного длиннее современных, то возникает проблема с тем, что бы подключить к нему современные гаджеты, сделанные под нынешние стандарты.

В автомагазине покупаем новый прикуриватель и переходник к нему.

Все, что понадобится для работы: плоская отвертка, термоусадка или изолента, нож.

Перед началом работ отключаем АКБ, сняв с нее минус.

Плоской отверткой отщелкиваем от консоли верхнюю панель. Отсоединяем от штатного прикуривателя три провода, откручиваем гайку, которая фиксирует его положение, и снимаем его.

Евро прикуриватель шире обычного "вазовского", по-этому возникает необходимость небольшой доработки консоли. Для этого напильником, или ножом отверстие консоли расширяется для нужного нам размера.

(Я не стал особо расширять его, а просто вставил в него прикуриватель, а пластиковый корпус застегнул на нем с обратной стороны. При этом единственное, что поменялось в работе прикуривателя-это яркость подсветки, что мне абсолютно не важно).

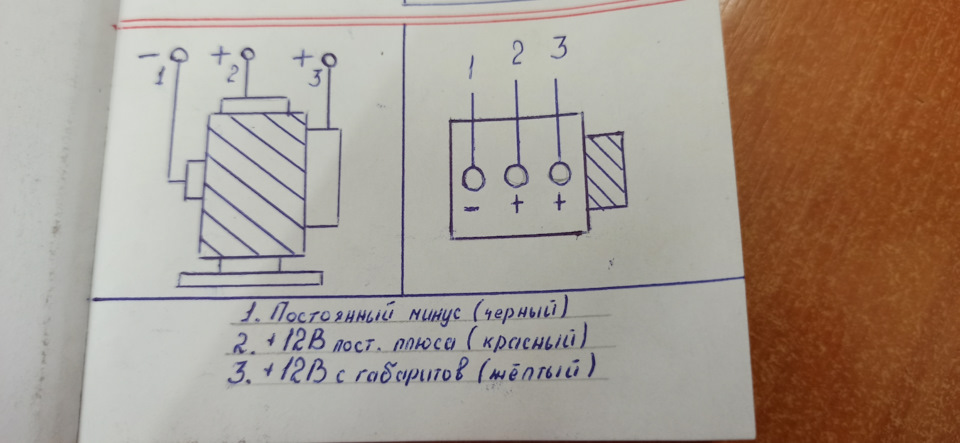

После этого важно правильно подключить провода. От машины идут три провода: постоянный плюс (красный), габариты (Жёлтый) и постоянный минус (черный).

На переходнике имеется три клеммы, от которых отходят провода. Центральный провод подключается к красному плюсовому проводу, левый провод — к черному проводу массы, а правый провод, идущий от лампочки освещения (выглядит как цилиндрообразный выступ на корпусе) к желтому проводу.

После этого места соединения изолируются термоусадкой или изолентой, и консоль устанавливается на свое место.

Как вытащить прикуриватель ВАЗ 2107: шаг за шагом подробная инструкция

Прежде чем приступить к процессу извлечения прикуривателя ВАЗ 2107, необходимо убедиться, что автомобиль полностью отключен от источника питания и находится в безопасной зоне.

Предварительные меры предосторожности

• Убедитесь, что автомобиль находится в нейтральном положении, с нейтрализованным тормозом;
• Выключите зажигание и удалите ключ из замка зажигания;
• Отсоедините отрастяжку для открытия капота и откройте капот.

Шаги по извлечению прикуривателя

Чтобы извлечь прикуриватель ВАЗ 2107, выполните следующие шаги:

1. Откройте крышку прикуривателя, которая находится на панели приборов снаружи автомобиля;
2. Осмотрите внутреннюю часть крышки прикуривателя, чтобы найти крепления, держащие его на месте;
3. Отвинтите или отпрямите крепления прикуривателя, используя подходящий инструмент;
4. Осторожно вытащите прикуриватель из отверстия, проверьте состояние проводов и контактов на предмет повреждений;
5. Установите новый прикуриватель, если старый был поврежден или дефектный.

ВАЖНО: Перед установкой нового прикуривателя убедитесь, что он совместим с ВАЗ 2107 и соответствует указаниям производителя.

Если у вас возникли трудности или вы не уверены в своих навыках, рекомендуется обратиться к опытному автомеханику или сервисному центру для выполнения данной процедуры.

Часто задаваемые вопросы

1. Как вытащить прикуриватель ваз 2107?

Чтобы вытащить прикуриватель на ВАЗ 2107, выполните следующие шаги:

1. Откройте капот автомобиля и найдите прикуриватель, который находится справа от двигателя.
2. Подвигните пластиковый колпачок прикуривателя в сторону противоположную надписи «12V». Это поможет освободить его от фиксирующих замков.
3. Потяните прикуриватель вверх и вытащите его из отверстия в панели.

Будьте осторожны, чтобы не повредить пластиковые элементы при выполнении этих действий.

2. Можно ли самостоятельно заменить прикуриватель на ВАЗ 2107?

Да, прикуриватель на ВАЗ 2107 можно заменить самостоятельно. Чтобы это сделать, следуйте инструкциям ниже:

1. Отсоедините проводку прикуривателя, отсоединив соединительные провода.
2. Отверните крепежные винты прикуривателя, чтобы освободить его от панели автомобиля.
3. Установите новый прикуриватель в отверстие панели и закрепите его винтами.
4. Подключите проводку к новому прикуривателю, обратив внимание на соответствие цветов проводов.

Убедитесь, что новый прикуриватель работает должным образом, прежде чем закрывать капот автомобиля.

3. Где можно купить запасной прикуриватель для ВАЗ 2107?

Запасные прикуриватели для ВАЗ 2107 можно приобрести в автомагазинах или интернет-магазинах, специализирующихся на автозапчастях. Вы также можете обратиться в авторизованный сервисный центр ВАЗ, чтобы купить оригинальную запчасть.

Важно убедиться, что прикуриватель, который вы покупаете, совместим с моделью ВАЗ 2107 и имеет необходимые технические характеристики.

Прикуриватель ВАЗ 2107: устройство, диагностика неисправностей и замена

В последние годы прикуриватель автомобиля стал многофункциональным узлом. Если раньше он использовался лишь по прямому назначению, то сейчас к нему подключаются для зарядки и работы различные электронные устройства. Поэтому выход прикуривателя из строя может доставить современному автовладельцу множество неудобств.

Устройство и назначение прикуривателя ВАЗ 2107

В последние годы функции прикуривателя заметно расширились. Поэтому владелец 2107 должен знать алгоритм диагностики его неисправности и ремонта.

Основные функции и принцип работы прикуривателя

Прикуриватель современного автомобиля является многофункциональным устройством. Кроме использования по прямому назначению, к его розетке подключают:

• телефон, смартфон или планшет для зарядки;
• видеорегистратор;
• навигатор;
• вентилятор;
• компрессор для подкачки шин.

Прикуриватель состоит из гнезда (розетки) и головки (патрона).

Патрон представляет собой металлический корпус с пластиковой рукояткой в виде кнопки. В центре гнезда имеется металлический стержень, выполняющий роль положительного контакта. Минусовым контактом в прикуривателе является корпус. Для предотвращения короткого замыкания корпус и стержень отделены друг от друга слоем изолятора. Контакты соединены нихромовой спиралью, которая является нагревательным элементом и находится внутри патрона. В момент подачи тока на спираль происходит её нагрев до высокой температуры. При достижении температурой определённого значения срабатывает тепловое реле и подача тока прекращается.

Прикуриватель расположен на панели приборов в удобном для водителя месте. Гнездо выполнено в виде продолговатого металлического корпуса, который выполняет роль массы. Центральный контакт соединён с плюсом аккумулятора. Кроме того, в корпус прикуривателя встроена лампа подсветки, включающаяся вместе с внешним освещением.

Для включения режима нагрева нужно надавить на патрон и зафиксировать его в нажатом состоянии. Удерживается патрон за счёт биметаллических пластин. При нажатии положительный и отрицательный контакты патрона соединяются с соответствующими контактами гнезда. В результате начинается нагрев спирали, продолжающийся 15–20 секунд до достижения нужной температуры. После этого биметаллические пластины расходятся, освобождая патрон, который за счёт внутренней пружины возвращается в исходное положение.

Причины неисправностей прикуривателя ВАЗ 2107

Прикуриватель ВАЗ 2107 довольно часто выходит из строя. Происходит это по различным причинам.

Перегорел предохранитель

При использовании прикуривателя в качестве розетки для работы нескольких мощных устройств через разветвитель предохранитель прикуривателя, рассчитанный на максимальную силу тока в 10 А, может перегореть. Из-за особенностей схемы подключения электрооборудования ВАЗ 2107 вместе с прикуривателем перестанут работать часы и радио.

Ненадёжный контакт

Иногда контакты или разъёмы прикуривателя окисляются, и устройство перестаёт работать. В такой ситуации их необходимо зачистить, предварительно отсоединив минусовую клемму с аккумулятора. Последнее исключит вероятность короткого замыкания. Кроме этого, часто разъём подключаемого к прикуривателю устройства входит в гнездо недостаточно плотно. Такой ненадёжный контакт может привести к замыканию, оплавлению контактов и выходу прикуривателя из строя. Контакты могут оплавиться и при установке предохранителя большего номинала (например, на 15 А). В подобных случаях можно попытаться зачистить и перепаять контакты. Если же это не приведёт к положительному результату, прикуриватель необходимо будет заменить на новый. Стоимость нового устройства для ВАЗ 2107 — около 150 руб.

Перегорел элемент накаливания

Иногда перегорает спираль прикуривателя. В этом случае устройство меняется на новое.

Обрыв электропроводки

Прикуриватель может перестать работать из-за защемления или перетирания проводов с последующим разрывом контактов. Диагностировать такую ситуацию можно с помощью мультиметра, прозвонив проводку цепи подключения прикуривателя.

После нахождения повреждённый участок проводки меняется на новый. Особое внимание при этом следует обращать на целостность изоляции проводов — это позволит свести вероятность замыкания и возгорания к минимуму.

Видео: основные неисправности прикуривателя ВАЗ 2107

Схема подключения прикуривателя ВАЗ 2107

К прикуривателю ВАЗ 2107 подведены три провода:

• красный провод идёт на плюс аккумулятора и подаёт напряжение на часы;
• жёлтый провод идёт на плюс аккумулятора и подаёт напряжение на лампочку подсветки;
• чёрный провод отвечает за подключение массы.

Кроме собственно прикуривателя, в схему его подключения входит предохранитель с маркировкой F6, установленный в монтажном блоке.

Замена прикуривателя ВАЗ 2107

Для замены прикуривателя ВАЗ 2107 потребуются:

• набор отвёрток;
• плоскогубцы;
• небольшие щипцы или пинцет;
• паяльник и расходные материалы для пайки;
• переносная лампа или фонарик;
• изолента;
• хлопчатобумажные перчатки;
• новый прикуриватель.

Эти инструменты используются для замены прикуривателя на всех классических моделях ВАЗ.

Порядок выполнения работ

Замена прикуривателя на ВАЗ 2107 осуществляется следующим образом:

Снимаем минусовую клемму с аккумулятора.

Видео: замена прикуривателя ВАЗ 2106

Выбор прикуривателя для ВАЗ 2107

Владельцы ВАЗ 2107 иногда меняют штатный прикуриватель. Поводами для замены являются:

• постоянно откручивающаяся гайка крепления;
• желание установить более привлекательное устройство;
• невозможность подключить несколько устройств одновременно.

Чаще всего монтируют прикуриватель от ВАЗ 2114/15 — так называемый евро-прикуриватель, который несколько короче штатного. Установить его на ВАЗ 2107 довольно просто. После демонтажа штатного прикуривателя потребуется лишь несколько увеличить отверстие, в котором он был зафиксирован.

Для расширения отверстия можно использовать наждачную бумагу либо круглый напильник.

Монтаж устройства производится в следующем порядке:

1. Устанавливается светодиод.
2. Фиксируется гнездо прикуривателя.
3. Подсоединяется электропроводка.

Таким образом, любые неисправности прикуривателя ВАЗ 2107 можно устранить самостоятельно. Для этого потребуется лишь минимальный набор слесарных инструментов и соблюдение инструкций специалистов. Установка нового прикуривателя тоже не доставит владельцу ВАЗ 2107 больших хлопот.

Прикуриватель ваз 2107 как снять – как заменить, инструкции с видео и фото

Тюнинг

Как поменять прикуриватель на ваз 2107?

Иногда бывает, что после неудачного снятия зажигалки на ВАЗ 2107 за ней проходит вся средняя гильза, потом — уф! — искра мелькает с треском, вот и все. Не работает автомобильный прикуриватель.

Вроде бы горе не курящему водителю мало, да пребудет с ним боги, ремонт подождет. Но проблема в том, что благодаря особенностям подключения прикуривателя в ВАЗ 2107 с ним не работает автомагнитола (или магнитола), как и автомобильные часы с их подсветкой.

С приходом третьего тысячелетия проблем стало еще больше: к этой розетке подключают зарядное устройство для мобильного телефона, видеомагнитофон, мини-телевизор и даже небольшой холодильник. Это совсем не страшно, но некоторые ленивые водители перестали носить с собой ручной или ножной насос и пользуются только электричеством от того же источника. Вот тут-то и начинаются проблемы на трассе из-за спущенной шины. Вы должны проголосовать «попросить насос».

На ум приходит замена прикуривателя на всеми любимом ВАЗ 2107, или в крайнем случае ремонт. Но для начала давайте разберемся и рассмотрим схему подключения автомобильного прикуривателя.

Электрическая схема подключения прикуривателя автомобиля ВАЗ 2107

Есть небольшие различия в зависимости от того, какая модель центральной консоли установлена ​​на автомобиле.

При замене и наличии «пятимашинной консоли» схема подключения следующая:

Родная консоль (центральная консоль) ВАЗ 2107, принцип подключения следующий:

• «масса» — она ​​черная, провода идущие к освещению — белые, их два. На схеме видно, что подсветка панели осуществляется одним проводом.

Шнур питания синий и красный, парный, одна часть подходит и питает бортовые часы.

Также важно знать, что кроме проводов в схему входят:

• Сама зажигалка;
• Предохранитель на 10 ампер с маркировкой F 6, который находится в монтажном блоке.

Причины возникновения неисправности

• Часто бывает, что розетка прикуривателя ВАЗ 2107 — это та розетка, которая была описана выше. Схема расчета проста: умножение максимального тока, при котором предохранитель (10 А), на бортовое напряжение (напряжение 12 В) дает 120 Вт. Если это не обычная розетка, а разветвитель, имейте это в виду. Предохранитель сгорит как спичка (в лучшем случае) и ремонт войдет в привычку. Хорошо работает нагрузка не более 100Вт.
• Иногда окисляются контакты самого прикуривателя или его разъема. Затем они сбрасываются после первоначального сброса «заземления» во избежание короткого замыкания. Замена не обязательна, ремонт может произвести любой желающий.
• Другой вариант выхода из строя — расшатывание множества дополнительных устройств в гнезде прикуривателя, плохой контакт со стенками, начинается «хруст» и происходит короткое замыкание. Потом контакты плавятся и зажигалка не работает. Если контакты расплавились, их можно отремонтировать, очистив и перепаять, либо их необходимо заменить. В этом случае на предохранитель также действуют высокие пиковые нагрузки.
• Наконец, иногда может просто перегореть катушка в самой зажигалке. В этом случае просто замените головку на новую. Если нет запасной части, можно сделать простой ремонт — очистить змеевик зажигалки от нагара и нагара.

По регламенту на зажигалке ВАЗ 2107 катушка должна прогреться до покраснения и отскочить обратно в течение 20 секунд. Если время так или иначе различается, его можно отрегулировать, согнув или поддев контакты зажигалки. Если регулировка не помогает, то решить проблему поможет замена деталей.

Снимаем прикуриватель

• Сначала снова отключите «общую массу» как всегда без исключения, сняв отрицательную клемму с аккумуляторной батареи;
• Возьмите щипцы и осторожно затяните металлический обод зажигалки, стараясь не повредить его.
• После этого аккуратно вытащите прикуриватель, чтобы не порвать провода. Если на этом этапе вы заметили порванные провода, аккуратно их припаяйте.

Для многих автолюбителей зажигалка незаменимый прибор, ведь прикуриватель в машине нужен не только как прикуриватель, кроме использования для этой цели подключите его через гнездо прикуривателя к питанию переносного автомобильного холодильника, компрессора, телевизора, бритвы или кофеварка, зарядное устройство для мобильного телефона и т.д.

Снятие прикуривателя ваз 2107. Установка евро прикуривателя

Во-первых, моя автомобильная аудиосистема «питалась» от прикуривателя, так что то или другое могло работать. А автомобильный прикуриватель уже сломался и вообще перестал работать. И что я не курю, и приготовила зажигалку. Я решил поставить что-нибудь из него, например, зарядное устройство для телефона или навигатор, а потом решил сразу поставить еврозажигалка, благо подошло идеально, с небольшими доработками. Сначала снимите панель с машины с часами, она легко снимается, достаточно приподнять панель плоской отверткой с одной стороны и она полетит. Отсоедините все кабели от часов и индикаторных ламп.

Первый способ: Сначала снимите установленную обшивку. Затем откройте пепельницу, возьмите отвертку и открутите крепежные винты — снимите пепельницу с центральной панели.

Во втором отсоединении электрических проводов откручиваем круглый колпачок за прикуривателем.

В третьем — снимите катушку с прикуривателя и корпуса фонаря (чтобы снять корпус с лампочкой, нажмите и потяните вверх, сжимая сухожилия, и она выйдет наружу), затем снимите заднюю крышку.

В четвертом возьмите тонкую плоскую отвертку, чтобы снять прикуриватель и кольцо подсветки.

Сборка производится в обратном порядке. Установите кольцо подсветки с автомобильным прикуривателем. Затем вставьте заднюю крышку прикуривателя, возьмите корпус с лампочкой, прижмите жилы и воткните на место. Установите катушку и фибровую шайбу и, удерживая на резьбе специальный клей для резьбы, закрутите круглую гайку на задней части прикуривателя. Подключите вилки автомобильного прикуривателя. Прикрепите пепельницу к центральной панели — затяните крепежные винты и установите обшивку. Подключите нейтральный провод (массу) аккумуляторной батареи. Проверьте работу приборов и прикуривателя. Вся работа ведется через отверстие для пепельницы, поэтому не каждый может просунуть через него руки.

Есть второй способ, более трудоемкий, но также эффективный:

Снимите крышку рулевого вала, открутив пять винтов плоской отверткой. Снимаем заглушки приборной панели (приборная панель, где находится спидометр) и снимаем ее, открутив винты, отсоединяем все провода и спидометр. Если у вас есть регулятор водяных фар, снимите его держатель, открутите гайку и снимите его с приборной панели.

Отверните болты и снимите нижнюю полку со стороны пассажира и перчаточный ящик. Снимите ручки с рычагов управления отопителем (для этого отогните тонкую отвертку или нож вверху и среднюю ручку нижней части и верхней части внизу) и снимите накладки с рычагов управления отопителем. Снимите панель радиоприемника, открутив крепежные винты.

Удалите четыре винта, крепящие нижнюю часть центральной панели. А через отверстия в бардачке и панели приборов откручиваем четыре болта крепления верхней части центральной панели. Отсоединив верхнюю вставку на центральной панели, потяните панель на себя и выньте вилки из гнезда прикуривателя.

Снимаем прикуриватель автомобиля как в первом способе. Соберите в обратном порядке: установите зажигалку на место, заменив корпус с лампочкой и затянув заднюю круглую гайку. Подключите вилки к автомобильному прикуривателю и приступайте к установке центральной панели. Вставьте центральную панель на место и через отверстия в приборной панели и приборной панели затяните четыре винта, фиксирующие центральную панель. Установите четыре винта, которыми крепится нижняя центральная панель. Прикрутите верхнюю вставку центральной панели.

Установите радиопанель, затянув крепежные болты. Установите болты и переустановите нижний
