ШОК! 92 000 км на неправильно установленном ремне ГРМ!

Как такое может быть?! 92 000 км пробега, 3 (три!) года и целых 3 (три!) замены ГРМ мне понадобилось, чтобы выяснить, что причина постоянного дерганья на холостых банальна! — метки ГРМ!

Начну с предыстории. Я купил пыжа в 2013 году с дефектом — при работе на ХХ его циклично трясло и раскачивало. В пробке ощущалось, как голова раскачивается в такт пыжику…

Видео, к сожалению, не сохранилось…

Меня это смутило при покупке, но не остановило.

Итак, пыж куплен, за неровную работу ДВС вытребована нормальная скидка, позволяющая тут же заказать ЗЧ, и решить проблему раз и навсегда. Мыж не пальцем деланые, ща всё починим. Ага. ))

Заказаны свечи, катушка зажигания. Меняю — не помогло.

Ага, значит подушки. Заказано + заменено = не помогло.

Видимо забиты форсунки. Мою трижды wynns’om — не помогло.

Диагност на работе наталкивает на мысль — может подсос воздуха? ОК, снимаем впускной коллектор, находим потрескавшиеся уплотнительные кольца впускных каналов. За неимением в наличии новых, мажем старые герметиком, собираем — результата НОЛЬ.

Ах да, был на диагностике в гараже по ремонту французов (диагност в свободное от гаража время работает у оф.дилера). Вердикт — "надо снимать ГБЦ, смотреть что там…" (…что там, мля — клапана, да поршни, что ж еще). Идею сразу отмел как несостоятельную.

Кстати, обычно при покупке б/у а/м люди меняют все жидкости и ремень ГРМ. Но предыдущий владелец отдал мне заказ-наряд на замену ремня ГРМ 15000 км назад. Поэтому лезть в ГРМ планировалось только через 45000 км пробега, как минимум.

Пробовал заправлять 95-м, 98-м — безрезультатно.

Помыта дроссельная заслонка, обучена по фен-шую, помыт датчик давления во впускном коллекторе…

Найдена трещина на трубке вентиляции картерных газов — благополучно и безрезультатно заизолирована.

В итоге, думаю, а может М Е Т К И Г Р М? ! Ничего страшного, что раньше поменяю ремень и ролики, зато, может, проблему устраню! Итак, купил комплект ГРМ, начитался, как менять, где метки и все такое, полез менять.

Читаю:
— "Фиксируем маховик проволокой. Справа от масляного фильтра на блоке в сторону коробки передач есть маленькое отверстие. Снимаем крышку масляного фильтра и ищем зеркалом. Вставляем туда стальную проволоку, сантиметров на 5 она должна войти внутрь."

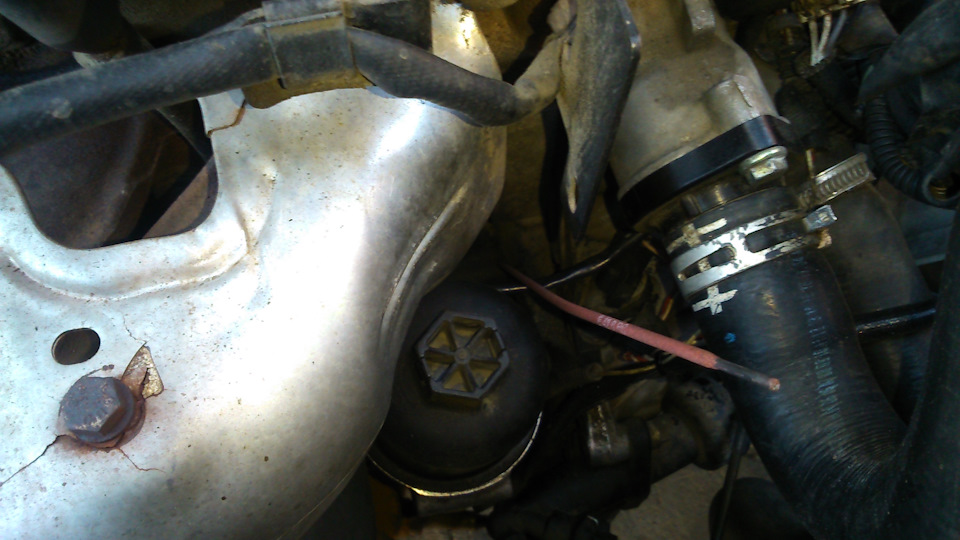

И фото даже есть:

Это правильное отверстие!

Лады, нахожу за масляным фильтром пластиковую заглуШЕЧКУ, выковыриваю ее (назад так и не смог поставить, для этого надо, как минимум, корпус масляного фильтра снять…), стопорю распредвалы болтами, сую в отверстие за масляным фильтром (под заглушечкой) букву "Г" из проволоки, она туда, с*ка, влезла! Думаю — огонь!

Стрелкой показано положение другого отверстия, через которое НЕ НАДО стопорить маховик при замене ГРМ! Это отверстие закрыто пластиковой заглушкой и оно диаметром 1 см примерно.

Смотрю, а метка на КВ у меня смотрит на 7 часов, а должна смотреть на 6!

Метка на КВ смотрит на 7 часов, а должна на 6

Хм… Надо открутить шестерню распредвала и посмотреть — может шпонку срезало. Хрен там! Не открутился болт КВ пневмогайковертом! Ну, думаю, ладно, значит не буду трогать шетерню КВ, а то МАЛО ЛИ ЧЕ!

Ставлю ремень как было (метка на КВ на 7 часов, а метка на ремне на 6 :))) ), собираю — естественно, двигатель все также раскачивается.

Временно отложил решение этого вопроса, гоняю пока так. Пыж едет, в принципе, нормально, уверенно так. Расход в районе 9 л/100 км, что тоже меня вполне устраивает. В общем, повода для беспокойства нет. Кроме того, что он все-таки раскачивается, гад…

Потом пришло время поставить ГБО. Об этом здесь: www.drive2.ru/l/6199280/ и здесь: www.drive2.ru/l/6207826/
Меня беспокоило, как повлияет нестабильная работа ДВС на установку ГБО. А может и наоборот — ГБО на работу ДВС. Получилось наоборот — на газе двигатель стал работать идеально ровно! Отлично, подумал я и перестал париться о неровностях работы на бензине вовсе! )) Тем более, это было даже удобно — если вдруг газ самопроизвольно отключался (а такое случалось при неисправности датчика температуры и давления), то я на первом же светофоре об этом узнавал, так как меня начинало раскачивать )).
Во всем есть свои плюсы)).

Потом у меня пежо потекли сальники распредвалов, на которых я решил сэкономить прошлый раз и не поменял при замене ГРМ… Полез еще раз, снял опять ГРМ, поменял сальники (ребята, только оригинал, мать его), поставил ремень как было … Все осталось по-прежнему.

И вот наступил момент, когда надо снова менять ГРМ по пробегу. Лезу.
На этот раз получилось-таки снять шестерню ГРМ, убедиться, что шпонка на месте. Но при этом, снова ремень был поставлен по старой схеме (метка на КВ на 7 часов), ибо маховик был зафиксирован через то-самое НЕПРАВИЛЬНОЕ отверстие, под заглушкой. Но я не знал, что есть другое…

И только после этого я всерьез задумался над вопросом: КАК? Как такое может быть? Почему при фиксации маховика КВ не в метке?

Может неправильно прикручен маховик. Вряд ли, там же направляющая есть.
Размышляя над этой проблемой, я пробегаю глазами страницу за страницей в интернете о замене ГРМ на пежо 307 и натыкаюсь на такое: peugeot-club.net/forum/topic/12438/

константин1979
— "здравствуйте, подскажите как правильно определить мертвую точку на маховике ( пежо 307sw 2003 г. ) Необходимо поставить ремень ГРМ, после замены клапана (прогорел). знаю что распредвалы фиксируются через спец отверстия в шкивах, коленвал в районе шкива имеет риску которая должна находится снизу когда 1 и 4 цилиндр находятся в верхней мертвой точки. после по меткам и по стрелкам накидывается ремень, настраивается натяжной ролик и тд. да и во время натяжки фиксируем коленвал через отверстие что возле маслофильтра. Ну наконец сама непонятность как убедится в том что коленвал действительно находится в данной точке ( голова пока снята ), кто в курсе подскажите!"

Akm47000
— "есть так же специальное отверстия для стопора махавика. на блоке возле масленного фильтра есть небольшой отлив, вообщем ищи отверстие мм 5-6 в правую сторону соответственно. гдето был мануал…ребята подкинут думаю. так, незная где это отверстие проблемно его найти) ну если найдешь, то суй туда что нить типо электрода или 6-ти гранника и крути калено, пока этот электрод не провалится в отверстие на махавике. и кстати по ВМТ (поршня) на этом двигателе грм не поймать."

константин1979
— "спасибо но об этом отверстие я знаю и в сообщение указал! и через это отверстие можно в двух разных положениях зафиксировать коленвал!

арматуру 6 ку туда пихал, в чем еще там гемарой, то что отверстие в корпусе более 10 мм и когда клинишь в нем 6 кой то получается большой разбег маховика"

О! Вот оно! Наконец-то хоть один человек упомянул про это большое отверстие за масляным фильтром! Как зафиксировать маховик проволокой 4 мм, если отверстие все 10 мм? Можно смело ошибиться на зуб-другой.

Короче — везде написано, что для фиксации маховика надо сунуть проволоку в отверстие за масляным фильтром, но НИГДЕ НЕ НАПИСАНО, ЧТО ТАМ ДВА ОТВЕРСТИЯ!

И пихать нужно в маленькое! А я и "константин1979" пихали в большое! Вот и получали смещение КВ.

Сегодня во дворе со злости переустановил ремень ГРМ по меткам и все заработало как надо! Ничего не троит и не дергается. Машина поехала как должна! Оказывается она раньше не ехала. Тупила жостко. Теперь это другой а/м.

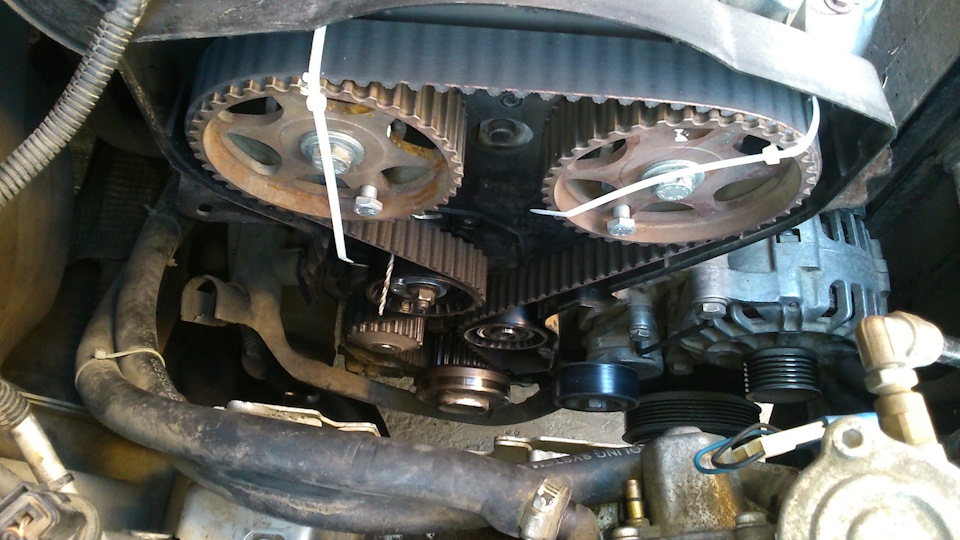

Процесс установки Метка на КВ должна смотреть строго вниз Проволока буквой Г в нужном отверстии.

Может кому-то мой пост поможет не допустить ошибок, которые пришлось допустить мне. Как видно, пыж нормально может работать при неправильно установленном ремне ГРМ. Качается, но едет. Я проехал так 92 000 км. Жду не дождусь завтрашнего дня, чтобы поехать по делам на совсем другом Пежо 307.
С этой машиной не скучно. Это факт!

Как работает двигатель при неправильно выставленном грм

В зависимости от того, на сколько неправильно — на сколько зубьев.

Если на пару-тройку зубьев, то может и заведётся, но с трудом. Будет чихать вверх и/или вниз (во впускной и/или выпускной коллектор). Будет ощутима потеря мощности/чрезмерный нагрев двигателя.

Если вообще сильный косяк — на полоборота шестерни или на четверть, то двигатель не заведётся и в зависимости от конструкции может погнуть клапана. Повезёт тем моторам, у которых на поршнях есть специальные проточки для открытых клапанов, тогда клапаны останутся целыми и дорогостоящего ремонта не потребуется. Но таких моторов со временем становится всё меньше и меньше.

Отдельная история с силой натяжки ремня. С большинстве случаев предусмотрен специальный механизм натяжки. В общем недотянутый ремень может перескочить на несколько зубьев и тогда см выше. Перетянутый ремень износится намного быстрее и послужит причиной преждевременного износа подшипников помпы и роликов.

В общем не поленитесь погуглить относительно вашей модели авто, а затем проверить совпадение меток на самом моторе и на шестернях, а также правильность натяжки.

Если на пару-тройку зубьев, то может и заведётся, но с трудом. Будет чихать вверх и/или вниз (во впускной и/или выпускной коллектор). Будет ощутима потеря мощности/чрезмерный нагрев двигателя.

Механизм газораспределения (ГРМ) служит для своевременного впуска топливно-воздушной смеси в цилиндр и выпуска отработавших газов.

Мы не будем рассматривать подробное устройство ГРМ, а затронем лишь основные неисправности.

Признаками неисправности ГРМ являются падение мощности и стуки в верхней части двигателя.

Самая частая неисправность несовпадение установочных меток на коленчатом и распределительном валах. Это может случиться, как в процессе работы двигателя, так и после установки (замене) нового комплекта ГРМ без необходимого опыта или специального инструмента (стопоров, натяжных планок и так далее). На современных системах управления двигателем при несовпадении меток обязательно загорается ошибка в системе бортовой диагностики двигателя.

P0016 или P0017 — Датчик положения коленчатого вала/датчик положения распределительного вала — несоответствие сигналов.

P0341 — Датчик положения распределительного вала — неправдоподобный сигнал.

Если вы увидели похожие ошибки, то нужно не откладывая на потом проверить фазы ГРМ. В противном случае метки уйдут ещё дальше и двигатель может быть повреждён. Часто виной несоответствия меток является неисправный натяжитель цепи/ремня ГРМ. При ослаблении цепи или ремня происходит смещение фаз, при сильном ослаблении может произойти перескок со всеми вытекающими последствиями. Часто злосчастный перескок цепи происходит в момент пуска двигателя. Многие мастера по ремонту, меняя цепь или ремень ГРМ, пренебрегают заменой натяжителя ремня. В дальнейшем нередко он выходит из строя и клиент такого мастера «попадет» на капитальный ремонт мотора. Известен случай, когда из-за старого натяжителя ремня ГРМ владелец AUDI A6 C5 откапиталил 2 мотора на сумму превышающую стоимость его автомобиля на тот момент. И только на третий раз натяжитель был наконец-то заменён вместе с установкой контрактного мотора. Также несоответствие меток ГРМ бывает из-за не исправного фазорегулятора. Низкого давления масла внутри регулятора не хватает для нужного натяжения цепи или поворота на нужный угол. Иногда этот процесс сопровождается характерным звуком, исходящим из района ГРМ. Доверяйте замену ГРМ мастеру, который обладает необходимым опытом и специнструментом!

Три основные ошибки при установке ремня ГРМ, которые приводят к поломкам мотора

Новые современные автомобили оснащаются ременным приводом газораспределения, который потребует замены едва ли не каждые 50-80 тысяч километров пробега. Если все сервисные работы на моторе проводятся своими руками, то автовладелец неизменно столкнется с необходимостью замены ремня ГРМ. Поговорим поподробнее об распространенных ошибках при выполнении такого сервиса.
Часто автовладельцы не уделяют должного внимания вопросам состояния привода газораспределительного механизма или же меняют его без соблюдения всех рекомендаций автопроизводителя, что, в конечном счете, приводит к критическим поломкам двигателя. Дело в том, что при проскакивании зубчиков ремня поршни ударяются о еще не закрытые клапана, что и приводит к серьезному повреждению мотора и необходимости выполнять капремонт. Именно поэтому необходимо проводить такую процедуру с полным соблюдением всех технических аспектов, либо обращаться в специализированные мастерские, в которых профессионалы возьмут за такую работу 10-15 тысяч рублей.

Автовладельцу необходимо помнить о том, что в обязательном порядке для такой работы требуется использовать качественные оригинальные запчасти. На ремень и прижимные ролики в процессе эксплуатации автомобиля приходятся повышенные нагрузки, а преждевременный износ привода и некачественные запчасти неизменно приведут к непоправимым последствиям. И всё же следует сказать, что основной причиной разрыва ремня и повреждения роликов является именно неправильно выполненные ремонтные работы.

Признаки неисправности ремня ГРМ

Подробности Категория: Ремонтные работы Создано: 11.07.2013 10:38 Автор: Авто Обозреватель В данной статьей мы немного поговорим о признаках неисправностях ремня ГРМ.

Ремень газораспределительного механизма – это важнейший узел, обеспечивающий правильное функционирование системы газораспределения и силового агрегата в целом. Ведь он обеспечивает одновременное вращение коленчатого и распределительного валов и, следовательно – синхронную работу поршней и клапанов мотора.

Кроме того, если случается обрыв или проскакивание зубьев ремня ГРМ, у множества моторов это приводит к непоправимым последствиям, когда поршня «встречаются» с клапанами. В итоге приходится раскошеливаться на дорогостоящий ремонт головки блока цилиндров, а возможно – и на замену поршневой группы.

Признаки несправности ремня ГРМ

Как Вы понимаете, роль ремня газораспределительного механизма очень важна. Потому за его состоянием необходимо следить самым тщательным образом. Рассмотрим же основные признаки выхода из строя или близящегося обрыва ремня.

Существуют некоторые признаки неисправности ремня ГРМ:

1. Выхлоп приобрел черный оттенок;||2. Чрезмерные вибрации силового агрегата при работе;||3. Усложнение запуска мотора;||4. Появление посторонних шумов от двигателя.В любом случае, при появлении хотя бы одного из описываемых симптомов, необходимо в первую очередь проверить состояние ремня ГРМ. Лучше осуществлять эту процедуру на СТО, однако ввиду ее несложности, опытные автомобилисты вполне могут сделать это и самостоятельно.Кроме вышеописанных косвенных признаков неисправности ремня ГРМ, существуют прямые «симптомы» его выхода из строя. В данном случае, потребуется проведение некоторого объема работ. Однако и они не отличаются сложностью, потому вполне могут быть произведены самостоятельно. Причем данная процедура является следующим и обязательным этапом проверки в случае выявления косвенных признаков.Итак, потребуется снятие защитного кожуха ремня или его части. Все зависит от конкретной марки и модели машины. Далее необходимо провести осмотр всей протяженности ремня, проворачивая коленвал мотора. При этом важно осмотреть состояние зубьев ремня ГРМ, а также обратить внимание на наличие на нем трещин и других следов повреждений или износа. Кроме того, необходимо проверить степень его натяжения. Если обнаруживается загрязнение данного элемента системы ГРМ маслом или охлаждающей жидкостью, то требуется устранить причину течи последних, чтобы исключить дальнейшее попадание их на ремень. Ведь масло и тосол способны разрушать материал изготовления ремня.Есть еще, косвенные признаки неисправности ремня ГРМ, которые впоследствии могут спровоцировать его обрыв или чрезмерный износ и проскакивание зубьев. К ним относятся критический износ натяжителя ремня или его роликов. В таком случае отсутствует возможность нормального натяжения данного элемента. Это приводит к проскакиванию зубьев на больших оборотах. Кроме того, слабо натянутый ремень больше подвержен риску обрыва. Натяжителем у некоторых моделей может быть помпа. Потому при ее износе или выходе из строя, также ослабляется натяжение ремня, что приводит к вышеописанным последствиям.ПОДВЕДЕМ ИТОГ…Знать характерные признаки неисправности ремня ГРМ надо — таким образом можно предотвратить серьезную поломку системы. Напоследок стоит отметить, что каждый производитель автомобилей указывает в руководстве по эксплуатации интервал замены ремня газораспределительного механизма. Необходимо строго придерживаться данного указания и осуществлять замену данного узла даже несколько раньше, указанного пробега.

А при выборе ремня, отдавать предпочтение лишь оригинальным запасным частям известных и зарекомендовавших себя производителей. В таком случае долговечность системы ГРМ, а, следовательно, и всего силового агрегата будет обеспечена.

Признаки неисправности ремня ГРМ Социальные кнопки для Joomla

Неправильное позиционирование рисок на шкивах

Большинство систем привода газораспределения имеет специальные риски на шестеренках, по которым осуществляется выставление такого ремня. При самостоятельном сервисе двигателя потребуется в обязательном порядке правильно позиционировать такие отметки, так как при ошибке даже на один зубец появятся проблемы с зажиганием. А если ошибиться уже на несколько зубчиков шестерёнки, то уже при первом пуске мотора поршень разобьет клапана. В последующем такой двигатель потребует серьезного и дорогостоящего ремонта.

Признаки неправильной установки грм на дизеле

Всем привет! У меня мотор BKD 16v 2.0 tdi фольксвагеновский 140 сил.Так вот турба у меня срабатывает с запазданием и жестковато работает мотор!Диагносты мне сказали, что возможно ремень грм установили не корректно на зубец два прое…ли вспышку. Может ли это повлиять на турбу и вообще можно ездить и как себя должна вести машина с одетым грм не по меткам! P.S. Ошибок никаких нет! Спасибо!

Комментарии 26

TDI Service тебе в помощь. Спроси Сервисмена Костю. у него просто у самого Туран с двиг. BKD. Он реально в курсе дела

Короче такого ни у кого не было?!

Попроси у земляков сделать проверку на Вася Диагност. Я шнурок сам пользую уже 3 года-однозначно окупился! На этих движках необходимо свести положения датчиков положения коленвала и распредвала в 0. У меня было тоже самое, пока не сделал по мануалу.

У меня тоже турбина запаздывает. Я грешу на геометрию. Но при этом еще начала выть. В ближайшее время буду менять. Посмотрю, может что изменится. Ремень проверяется легко, совмести метки и увидишь.

А вообще, странно, по симптомам запаздывание турбины, а приговорили ГРМ… Без диагностики, похоже…

Так дело в том что пол дня ее диагностировали — и по всем показателям Агонь!Предположили грм?!Проблема эта у меня уже год с того момента как восстановил турбу после ее развала в следствии чего вернул стлок!думал так и должна ехать, но у товарища такая же и подхват раньше!

При ошибке на один зуб этот мотор просто не заведется. А на два зуба- встреча клапанов.

при каждой замене ремня отпускаются 3 болта шкива РВ и устанавливается ремень. после этого болты затягиваются и никак по другому. не отпустили болты — получили кроме ранних фаз ранний впрыск

Тебе проверить как стоит ремень ГРМ 1 минуту надо, а то и меньше! Сними пластиковый кожух и увидишь РЕМЕНЬ ГРМ и все метки видно, на КВ чуть хуже но увидеть можно. А так то проёб на два зуба, это «встреча» именно на BKD.

Ерунда какая-то: какая вспышка в дизеле и как ее можно прое.ть? Если смотреть по симптомам (шум и проблема с бустом турбы), возможно у тебя ранний впрыск. Топливо начинает гореть задолго до ВМТ и происходит удар. Отсюда повышенный шум работы двигателя. А т.к. при раннем впрыске невозможно получить большое давление выхлопных газов, то буст турбины начинается с запазданием. К сожалению, не знаю, тнвд у тебя, насос-форсунки или common rail. Если ТНВД, то могли напутать с ремнем. Неправильно выставили метки на ТНВД. Проверь, выставив двигатель по меткам. Дело-то минутное.

Неправильное натяжение ремня

Еще одной распространенной проблемой, которая часто отмечается при самостоятельной замене привода ГРМ, является не до конца затянутый ремень, что приводит к его ослаблению и вероятности перескочить на несколько зубчиков. Многие автовладельцы опасаются сильно натягивать ремень, так как, по их мнению, в таком случае на привод приходятся повышенные нагрузки, что и приводит к его повреждению. Действительно, перетянутый ремень будет подвергаться повышенной нагрузке, что увеличивает его вероятность разрыва даже на пробегах до 50 тысяч километров. Однако недостаточно затянутый ремень также может привести к полному выходу мотора из строя.

Неправильная фиксация прижимных роликов

По технологии выполнять затяжку гаек роликов ГРМ необходимо с помощью специального динамометрического ключа. Такой инструмент позволяет правильно рассчитывать силу, которая потребуется для фиксации роликов и их крепления. Проводя такую работу своими руками, есть шанс перетянуть гайку, что приводит к изгибам шпильки. Если же гайки затянуть недостаточно, это приводит к расшатыванию шестерёнок, начинает болтаться ремень, что и вызывает его разрыв.

Чтобы предупредить подобные проблемы, необходимо при самостоятельном выполнении такого сервиса всё же использовать динамометрический ключ, который потребуется и при выполнении различного другого ремонта автомобиля. Не лишним будет приобрести такой специальный инструмент, тем более, что его стоимость сегодня обычно не превышает 500 рублей.

Подведём итоги

Если автовладелец самостоятельно выполняет обслуживание и ремонт автомобиля, он неизменно столкнется с необходимостью замены ремня ГРМ. Для выполнения такой работы потребуется приобрести не только качественные прижимные ролики и сам привод, но и специальный динамометрический ключ. Затягивать гайки роликов необходимо с помощью такого специального инструмента, правильно натягивая ремень и грамотно позиционируя его по специальным меткам на шкивах. Только так можно будет выполнить качественное обслуживание двигателя автомобиля, исключив при этом клин мотора и необходимость в последующем выполнения сложных и дорогостоящих ремонтов.

Выполняя сервис мотора самостоятельно и меняя своими руками привод ГРМ, необходимо точно выставлять ремень по меткам, затягивать гайки роликов с помощью динамометрического ключа и правильно устанавливать ремень.

Для чего нужен ремень ГРМ?

ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов. Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала. Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.

Сбой в работе привода распределительного вала приведет к нарушению процесса газообмена в цилиндрах. Двигатель не сможет нормально функционировать, а это чревато серьёзными последствиями для главного силового агрегата

Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы. Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия. Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.

Человеческий фактор

Как известно, средний показатель службы резинового кольца грм составляет 50-60 тыс. километров пробега транспортного средства. Но это лишь паспортные, нереальные данные. В действительности, редко какому ремню, пусть даже самому качественному, удается столько «отпахать». И частенько страдает ремень от фактора номер один – неграмотных действий человека.

Наряду с недотянутостью ремня, принято также приводить в качестве отрицательного примера перетянутый вариант. Некоторые эксперты почему-то считают, что перетянутый ремень будет эффективнее работать. Так ли это? Безусловно, нет.

Дело в том, что прочность нитей резинового кольца не бесконечна. При сильной натяжке, и это естественно, обрыв ремня грм не за горами. Кстати, такой же итог ждет ремень при неправильном его хранении.

И ослабленный ремень, вернее будет сказать, недотянутый – это море проблем, с этим согласны абсолютно все. Прослужит такое кольцо недолгий срок, ведь колебания приведут к неравномерному воздействию на различные части ремня. В итоге он порвется.

Халатное отношение человека, в данном случае автовладельца, крайне негативно сказывается на длительности эксплуатации любой детали автомобиля, в том числе и ремня. Например, если недостаточно заботиться о крышке резинового кольца ГРС механизма, уровень защиты постепенно сведется на нет. Это означает, что любой камешек, попавший на вращающий ремень, порвет его напрочь.

Вообще, халатность или рассеянность опасна везде, в любой сфере человеческой деятельности. Есть и статья уголовного кодекса, наказывающая за это. Вот и здесь хочется не просто предупреждать нерадивых владельцев, а принимать жесткие меры ради их же блага. Ну вот, например, как можно забывать о НТЖ и НПР роликах, ведь они работают в тандеме с ремнем, оказывают на него прямое влияние?!

Примечание. Большинство автопроизводителей настоятельно рекомендуют менять ролики заодно с ремнем. Объясняется это тем, что подшипники роликов со временем имеют свойство выходить из строя. Недостаток смазки или другие причины оказывают на подшипник негативное влияние. В свою очередь, плохо работающий подшипник ролика вызывает перегрев ремня, который и рвется.

Великое множество сложностей могут вызывать и различные неисправности маховиков, например, их фланцев. Часто в процессе демонтажа своими руками владелец действует не аккуратно, повреждая фланцы. А последние после этого функционируют уже крайне опасно для ремня, так как легко подрезают края резинового кольца. Такой же результат может оказать неверно поставленная защита ремня.

Статья в тему: Ремонт глушителя автомобиля своими руками

Не редкость и то, что при неправильной сборке колесики валов могут вообще оказаться в разной плоскости. К чему это приводит, наверное, писать не стоит.

Негативное влияние на ремень оказывает также стопорение распредвала, но это редкий случай. Происходит это, как правило, из-за недостаточного уровня смазочного состава. В итоге возрастают усилия в приводе, обрывает сразу несколько зубьев.

Натяжение ремня грм

Часто на форумах спрашивают, а можно ли использовать сравнительно новый ремень после ремонта силового ДВС? Вторичное пользование, безусловно, возможно, но кольцо должно быть установлено так же, как и до демонтажа.

Почему и когда нужно менять ремень газораспределительного механизма

Как понятно, в базе ГРМ лежит распределительный вал, который размещен в ГБЦ и толкает впускные/выпускные клапаны. В движение распредвал приводится от коленвала средством приводного ремня. Своевременное открытие и закрытие клапанов должно осуществляться в строго установленном порядке и в согласовании с тактами работы мотора.

Другими словами, на такте впуска должен раскрываться впускной клапан, по этому в цилиндры попадает воздух либо топливно-воздушная смесь (зависимо от типа мотора). Дальше происходит сжатие консистенции (поршень движется в ВМТ), в этот момент все клапаны закрыты. После поджига топливного заряда и отдачи полезной энергии поршню раскрывается выпускной клапан для удаления отработавших газов из цилиндра мотора. Так осуществляется процесс газораспределения.

Рекомендуем: Как слить ОЖ и промыть систему охлаждения двигателя на ВАЗ 2114

Становится ясно, что любые неисправности привода распредвала приведут к нарушению газообмена в цилиндрах, в итоге чего работа мотора будет нарушена. Что касается ремня ГРМ, данный элемент представляет собой резинотехническое изделие, которое с течением времени растягивается, растрескивается и т.д. Проскальзывание ремня приводит к тому, что клапана перестают раскрываться в верно данный момент по отношению к тактам работы мотора. Более того, для многих движков в особенности небезопасен обрыв ремня ГРМ. Дело в том, что если ремень оборвало, тогда механизм газораспределения останавливается, клапана просто не успевают закрыться до момента подъема поршня, происходит удар, после которого обычно гнет клапана, появляются недостатки на самом поршне и т.д. В схожих случаях силовой агрегат нужно чинить, а сам ремонт востребует суровых денежных расходов.

Также следует учесть и ряд причин, которые могут значительно уменьшить срок службы хоть какого ремня. К примеру, попадание моторного масла на ремень ГРМ в итоге течей фронтального сальника коленвала способно стремительно привести в негодность обозначенный элемент привода распредвала. Препядствия с натяжным роликом, заклинивание помпы и другие неисправности являются теми причинами, по которым ремень рвется либо стремительно изнашивается.

Если приметны признаки износа ремня ГРМ либо подходит срок его плановой подмены, тогда не много просто установить новый элемент. Во время подмены следует верно выставить ремень. Для подмены и выставления нужно приготовить инструменты, также лучше обслуживать автомобиль на подъемнике либо в гараже со смотровой ямой. Наименьшим набором для данной операции можно считать домкрат, отвертки, ключи гаечные и накидные, торцевой ключ, лучше наличие воротка с накидной головкой и т.д.

Машина не заводится после подмены ремня ГРМ, цепи ГРМ либо проведения других работ с приводом газорасределительного механизма. Главные предпосылки, советы.

Неисправности ГРМ: признаки, причины и способы устранения

В основе любого силового агрегата и одним из основных составляющих любого ДВС является газораспределительный механизм. Его главная функция – управление впускными и выпускными клапанами. На впускном такте открываются впускные клапана. Топливная смесь подается в камеры сгорания. На выпускном такте открываются выпускные клапана, и происходит удаление отработанных газов из цилиндра. Этот механизм в целом вполне надежен, если соблюдать правила эксплуатации автомобиля. Но иногда и он выходит из строя. Давайте рассмотрим основные неисправности ГРМ, их причины и способы ремонта.

Устройство ГРМ

Для начала кратко вспомним, как устроены эти механизмы. На большинстве моделей двигателей газораспределительный механизм состоит из следующих узлов и деталей.

Итак, клапанами управляет распределительный вал. Чаще всего его изготавливают из стали или чугуна. Он установлен в картере. Этот картер перекрывает крышка ГРМ. Также на современных двигателях распределительный вал можно найти в головке блока цилиндров. Когда вал вращается, то он воздействует на кулачки, которые, в свою очередь, воздействуют на свой клапан.

Также в конструкции предусмотрены толкатели – они бывают стальными или чугунными. Их функция – передать усилие от распределительного вала и кулачков к клапанам.

В механизме есть два клапана — впускные и выпускные. Их задача – подача топливной смеси в камеру сгорания и затем удаление отработанных газов. Клапан – это стержень с плоской головкой. Впускные и выпускные элементы отличаются друг от друга. Отличие касается диаметра головки или тарелки. Изготавливают эти элементы ГРМ из стали и жаропрочной стали (в случае с выпускными клапанами). Ножка представляет собой стержень с канавкой. Она нужна для того, чтобы фиксировались пружины. Клапана могут двигаться только к втулкам. Чтобы в цилиндры не попадало масло, применяют уплотнительные колпачки. К каждому из клапанов прикрепляют наружную, а также внутреннюю пружину. Штанги в устройстве ГРМ необходимы, чтобы передавалось усилие от толкателей на коромысло.

Распределительный вал вращается за счет привода. Он может быть цепным или ременным. Привод передает вращение от коленчатого вала. Распределительный делает один оборот на два оборота коленчатого – это рабочий цикл двигателя.

Возможные неисправности

Среди неисправностей ГРМ выделяют неполное закрытие клапанов, чрезмерный зазор между стержнем клапана и носком коромысел. Также изнашиваются шестерни, толкатели, штанги, оси коромысел, втулки подшипников и шейки распределительного вала.

Рассмотрим причины и последствия некоторых типичных поломок этого механизма, а также признаки неисправности ГРМ.

Снижение компрессии

Один из симптомов неисправностей – это снижение компрессии двигателя и хлопки в выхлопной трубе. Это происходит после того, как на клапане образуется нагар, раковины. Нередко элемент может прогорать. Причина прогара кроется в неплотном прилегании впускного и выпускного клапанов к своим седлам. На снижение компрессии влияют и другие факторы. Это деформация головки блока цилиндров, сломанные или изношенные пружины, заклинивание стержня во втулке, отсутствие промежутка между клапаном и коромыслом.

Снижение мощности

Нередко неисправности ГРМ проявляются в виде снижения мощности, в виде троения и металлических стуков. Все это признаки того, что клапана открываются не полностью. Часть смеси топлива и воздуха не попадает в камеры сгорания двигателя. Впоследствии повышается тепловой зазор, и выходят из строя гидрокомпенсаторы. Собственно говоря, это и является причиной неправильной работы механизма и клапанов.

Износ ремня или цепи

Это одна из самых основных неисправностей ГРМ, которая случается особенно часто. При этом двигатель может полностью выйти из строя. Приводной ремень обрывается, а поршни ударяют по еще не закрывшимся клапанам, так как распределительный вал больше не вращается. Причина кроется в износе ремня или цепи.

Выявление и устранение неисправностей ремня ГРМ

Повреждение приводного ремня приводит к катастрофическим последствиям, и это особенно частая поломка. Давайте посмотрим причины неисправности ГРМ ремней.

Итак, чаще всего элемент выходит из строя по причине разрыва прямого корда. Это может быть связано с тем, что ремень перед установкой на двигатель был изломан. Вторая причина – это разрыв скрученного корда.

Это случается, если между ремнем и шкивом распределительного вала попало какое-либо инородное тело. В результате оно глубоко врезалось в резиновый ремень, и корд разорвало. Также такое может случаться при неверной установке. Случается, что к этой неисправности приводит неаккуратность – шкив распределительного вала могли вращать острой отверткой.

Срезание зубьев

Это случается по причине слабого натяжения ремня. Такая неисправность ГРМ к катастрофическим последствиям не ведет, но работа двигателя может быть нарушена. Машина может не завестись. Среди причин можно выделить также заклинивание шкива распредвала, а также несносность.

Выемки на зубцах ремня

Это происходит по причине чрезмерно низкого натяжения. Еще это возникает из-за потерь натяжения в процессе эксплуатации.

Трещины спинки ремня

Здесь специалисты выделяют перегрев ремня, эксплуатацию в низких температурах. Кроме этого, причиной может стать изношенный направляющий ролик.

Износ краев ремня

Если ремень визуально сильно изношенный с одного из краев, то, возможно, есть повреждения на фланце или несносность. В таком случае его нужно однозначно менять.

Долгое время считалось, что цепь значительно надежней ременного привода. И это действительно так, но и цепь далеко не бессмертна. Случаются и неисправности цепи ГРМ. Если рвется ремень, то существует пусть небольшой, но шанс спасти мотор. В случае с обрывом цепи ситуация может быть значительно хуже. Цепь массивнее ремня, и если оборвется, то буквально перемалывает двигатель. Происходит сильное повреждение клапанов и поршней. В целом, неисправность цепи одна – она рвется.

Среди причин можно выделить качество масла. Ресурс цепи составляет 250 тысяч километров, но так долго они редко ходят. Широко известны случаи, когда цепь в двигателе обрывало при пробеге 100, а также 60 тысяч километров. Но это чаще заводской дефект в конкретных автомобилях. Нередко неполадки связаны не только с маслом, но и с ошибками инженеров.

Об изношенной цепи скажут несколько симптомов. Чтобы не пришлось делать капитальный ремонт двигателя (который обычно очень дорогой), необходимо по мере растягивания менять цепь.

Если двигатель работает на холостом ходу грубо и неравномерно, то цепь уже «подходит». Такая работа мотора связана с тем, что изменились фазы газораспределения. Если цепь стрекочет в режиме холостого хода, то это также один из признаков, что вскоре могут случиться непоправимые неисправности привода ГРМ.

Если после удаления крышки видно, что натяжитель вышел на свое максимальное расстояние, если на зубьях звездочек появится износ, то лучше всего выполнить замену цепи.

Ремонт и обслуживание ГРМ

Основная проблема в этом механизме – это изношенные шейки, кулачки и увеличенный зазор в подшипниках. Для уменьшения зазора необходима шлифовка шеек распределительного вала. При этом также углубляют канавки для подачи масла. Шейки шлифуют под ремонтный размер. Далее после ремонта проверяют высоту кулачков.

На опорных частях под шейки не должно быть даже минимальных повреждений. На корпусах подшипников не должно быть трещин. После чистки и промывки распределительного вала обязательно проверяют зазор между шейками и отверстием в опоре ГБЦ.

Цепь не должна быть растянутой и иметь механические повреждения. Пока она не изношена, ее можно регулировать. Отворачивают стопорный болт на половину оборота. Затем поворачивают коленчатый вал на 2 оборота и далее стопорный болт заворачивают.

В остальном устранение неисправностей ГРМ заключается в замене изношенных элементов. Также необходимо проводить периодическую регулировку клапанов на автомобилях, не имеющих гидрокомпенсаторов.

Заключение

Как видно, в механизме ГРМ самые популярные проблемы – это приводные ремни и цепи. Именно с этим чаще всего специалистам приходится сталкиваться при ремонте. Другие поломки случаются реже. Но стоит помнить, что самостоятельно диагностировать данный узел сложно – нередко симптомы могут соответствовать и другим поломкам. Также стоит помнить, что большинство проблем с ГРМ будут приводить к нарушению фаз распределения. И тогда можно начинать искать причины и способы устранения неисправностей ГРМ. Самостоятельно можно провести регулировку тепловых зазоров клапанов, а все остальное лучше доверить специалистам.

Когда необходимо заменять ремень ГРМ и выставлять метки?

Изношенный ремень ГРМ без преувеличения можно назвать «бомбой замедленного действия». Важность этого элемента в системе автомобиля сложно переоценить. Обычно его выполняют из качественной резины, ресурс которой рассчитан на 50-60 тысяч км пробега. Но, если транспортное средство эксплуатируется в неблагоприятных условиях, интервал замены будет уже другим.

Замена ремня и помпы – процесс затратный в трудовом и финансовом плане. Но вся работа обойдется намного дешевле, чем ремонт вышедшего из строя двигателя по причине обрыва зубчатого механизма. Ни в коем случае не нужно экономить денежные средства и откладывать «на потом» плановое обслуживание автомобиля

В большинстве случае, интервал замены указан заводом-изготовителем в документации к транспортному средству. Помимо заложенного в ремень ресурса, стоит учитывать и следующие факторы, сокращающие срок эксплуатации резинотехнического элемента:

1. Попадание моторного масла на поверхность ремня ГРМ
2. Образование течи переднего сальника коленчатого вала
3. Неисправность натяжного ролика
4. Заклинивание помпы

Как видим, в системе авто может быть достаточное количество поломок, которые прямо воздействуют на срок эксплуатации ремня. Если наступил срок плановой замены, либо его ресурс был преждевременно исчерпан, недостаточно просто заменить старый механизм новым – необходимо также позаботиться о корректности монтажа. Чтобы успешно проделать всю работу, достаточно вооружиться необходимым инструментом, и знать, как выставить ремень по меткам.

Лопнул ремень ГРМ: что делать, причины, признаки

Владельцы автомобилей знают о такой неисправности, как лопнувший ремень ГРМ. Для новичков за рулём эта тема является своеобразной страшилкой. Довольно часто после обрыва ремня автомобилю требуется серьёзный ремонт двигателя. В данной статье описаны главные причины поломки, описано что делать в подобной ситуации, а также как не допустить возникновения поломки.

Что происходит с двигателем при разрыве ремня

Во время работы автомобиля поршни двигателя движутся в определённом направлении. Поршень движется вниз при такте впуска, а во время такта выпуска поднимается. В момент нахождения блока цилиндров в верхней точке, каждый клапан должен быть закрыт.

Когда полотно ГРМ порвано, клапан перестаёт вращаться и останавливается. Однако коленвал вращается и к открытым клапанам направляются поршни. После их встречи детали гнутся и приходят в негодность. Независимо от того, находится ли автомобиль на холостом ходу или на передаче – вероятность того, что поршни будут стучать по клапанам и выгибать их достаточно велика.

Но все же чем выше обороты, тем хуже вероятные последствия. Кроме того, что клапаны будут испорчены, могут пострадать поршни, лопнуть направляющие втулки.

Если обрыв ГРМ произошёл на высоких скоростях, то будут повреждены все клапаны, а осколки втулок пробьют поршни. Починить механизм после подобных повреждений будет очень сложно и дорого. В некоторых моторах легче после этого поменять всю голову целиком.

Что делать если порвался ремень ГРМ во время движения автомобиля

Если полотно ГРМ порвалось во время движения не стоит впадать в панику.

При обрыве двигатель автомобиля перестанет работать или начнёт слишком легко вращаться. Необходимо отъехать на обочину, выставить знак аварийной остановки.

Первые действия при обрыве полотна ГРМ

• Откройте капот, оцените ситуацию.
• Если Вы видите порванный ремень, срочно звоните на СТО.
• Чтобы избежать обрыва детали необходимо своевременно проводить её замену. Машину можно отбуксировать в автосервис или вызвать эвакуатор.

Если так вышло, что запасного ремня у Вас нет, не стоит пытаться его «починить», ничего хорошего из этого не получится. На некоторых двигателях при наличии опыта можно заменить ремень на месте, имея под рукой запасной комплект. Но мы рекомендуем обращаться в сервис.

Стоимость замены ремня завит от модели автомобиля и даты его выпуска. Примерный ценовой диапазон от тысячи до десяти тысяч рублей. Чтобы не пришлось тратить лишние деньги и своё время проводите своевременную замену и плановый осмотр ремней ГРМ.

Чтобы автомобиль не пришлось ремонтировать, необходимо соблюдать ряд правил:

• Изучите инструкцию эксплуатации и следуйте ей.
• Периодически проверяйте исправность ГРМ.
• Купите запасную деталь и всегда возите с собой.
• Запишите телефон СТО.

На каких двигателях гнутся клапаны

Если порвалось полотно ГРМ, последствия могут быть разными. Кто-то отделается лёгкой заменой необходимой детали, а кому-то потребуется сложный ремонт.

Когда рвётся полотно ГРМ, основные потери понесут клапаны. После обрыва верхний вал перестаёт работать, клапаны застывают в одном положении. В этот момент коленчатый вал толкает поршень вверх, и он оказывает механическое воздействие на детали. Клапаны гнутся. Это приводит к очень дорогостоящему ремонту.

И также довольно серьёзные последствия после обрыва ремня появляются у дизельных двигателей. Это связано с конструкцией механизма, после поломки одной детали запускается цепная реакция, которая наносит непоправимые повреждения остальным элементам: распределительному валу, подшипникам, толкателям и т. д.

Иногда обрыв ремня приводит к поломке распредвала или деформации верхней части поршня. После это Вам придётся разбирать двигатель, проводить замену клапанов и т. д. В некоторых случаях такой ремонт будет стоить около тридцати тысяч рублей и более. А когда необходима замена поршней, сумма еще увеличивается.

Сложный ремонт понадобится не всем автомобилям. В некоторых моделях поршней предусмотрены специальные углубления и когда происходит обрыв ремня, поршень поднимется, а клапан остаётся неподвижным, поршень попадает в «ямку», клапан не деформируется. Водителю необходимо просто поставить новый ремень и двигатель заработает.

Не все механизмы оборудованы такими выемками, так как они снижают мощность двигателя. А производители известных брендов борются за неё как могут.

Вывод прост: производите своевременную замену деталей и никаких неприятностей не возникнет.

Как понять, что порвался ремень ГРМ

Неопытные водители не всегда смогут самостоятельно определить, какая поломка произошла в автомобиле.

Признаки обрыва ремня ГРМ:

• Автомобиль заглох, и двигатель не запускается. Компрессия нарушена, и завести машину не получится. Неопытные водители пытаются во, чтобы то не стало завести мотор, и разряжают аккумулятор. Такие действия только ухудшают ситуацию. Поршень наносит механические воздействия по гнутому клапану, а при попытках запустить двигатель повреждений становится ещё больше.
• Двигатель вращается очень легко. Это связано с тем, что компрессии нет, и поршни ничто не держит.

Если открыть капот, в некоторых моделях автомобилей можно увидеть обрывки ремня ГРМ. Отметим, что важно производить своевременную замену всей системы ГРМ, включая ремни, помпу, ролики и т. д. Соблюдая эти требования механизм двигателя Вашего авто прослужит долгое время.

Почему рвётся ремень

Основная причина, по которой происходит разрыв ремня, связана с небрежным отношением владельца автомобиля. Все дело в несвоевременной замене изношенной детали. Средний интервал замены ремня составляет шестьдесят тысяч километров. Первый раз водители меняют деталь в СТО, а потом просто забывают об этом мероприятии.

Ряд основных причин, по которым может произойти обрыв ремня:

Качество запчастей

Качество запчастей зависит от марки производителя ремней ГРМ. На таких деталях не стоит экономить. Для среднего ценового сегмента высокую популярность приобрели ремни марки: Балаково, Bosch, Lemforder. Более дорогие – Gates, Contitech, Dayco. Чтобы не возникло неприятностей во время эксплуатации детали тщательно подходите к выбору деталей. Ролик самопроизвольно заклинивает или отпускается.

Неправильная установка ремня

Довольно часто обрыв происходит через 1000- 2000 км. после предыдущей замены. Основная причина — недостаточная или черезмерная затяжка. Лучше всего производить подобные работы у проверенных мастеров, а также проверять состояние автомобиля после работ. Слушать не изменился ли звук, который издает двигатель. Проверять не съехал ли ремень, нет ли трещин.

Поломка роликов натяжения

Ролики натяжения предназначены для натяжения ремня ГРМ. Они не дают детали соскакивать и проскальзывать. Ролик – это своеобразный подшипник со специальным покрытием. У всех деталей есть своей срок службы. Изношенный ролик шумит и если не произвести его замену, то он за небольшой промежуток времени испортит полотно ГРМ.

Клин помпы

Чаще всего такой поломке подвержены автомобили российских производителей. В иномарках это редкое явление. Заклинивание помпы приводит к разрыву ремня и требует замены.

Несвоевременная замена

Старение и износ детали – одна из наиболее частых причин разрыва. Обрыв ремня по средним показателям происходит через шестьдесят тысяч километром. В автомобилях зарубежного производства эта цифра может достигать отметки сто пятьдесят тысяч километров пробега. Но у всего есть свой предел. Деталь за время эксплуатации истирается и приходит в негодность. Именно износ ремня – самая распространённая причина повреждения детали. У российских автомобилей срок эксплуатации ремня может быть ещё ниже, чем описано выше, поэтому при покупке подержаного авто, лучше сразу заменить ГРМ.

Инородные элементы

Иногда масло, грязь могут попасть на деталь и заклинить Распредел или коленвалю Обязательно проверять защитную крышку, крепления. При необходимости – производить замену.

Обратите внимание, если автомобиль работает в тяжёлых условиях (частые короткие поездки, холодное время года, недостаточный прогрев двигателя), то срок замены ГРМ сокращается.

Последствия обрыва полотна грм и вероятные расходы

Последствия обрыва зависят от типа двигателя, наличия проточек на поршнях, качества деталей и причин разрыва ГРМ.

Наиболее распространённые последствия:

• Покупка и замена ремня
• Ремонт двигателя.

Подробнее о вероятных проблемах двигателя

• Капитальный ремонт всего двигателя.
• Необходимость ремонта всего механизма газораспределения. Наиболее существенная проблема – согнутые клапаны двигателя, которые не подлежат восстановлению. Эта проблема чаще всего касается автомобилей, в которых камера сгорания уменьшена, или на поршнях нет выемок. Для того чтобы точно определить уровень поломки, необходимо отвезти машину к специалистам.
• Участки поршневой системы деформированы. Такие повреждения чаще всего случаются у автомобилей японских марок. Когда полотно рвётся на большой скорости, втулка ломается и поршни повреждаются об осколки. Последствия – дорогостоящая замена всех деталей.

После обрыва полотна тяжёлые последствия получают дизельные двигатели.

Владельцам авто необходимо будет заменить ряд основных деталей газораспределительного механизма:

• Распределительный вал.
• Головку цилиндров.
• Шатуны.
• Клапаны.

Затраты при устранении результатов разрыва полотна ГРМ

Средняя стоимость клапана составляет около одной тысячи рублей (без учёта замены). Чтобы посчитать полную стоимость нужно учесть количество клапанов, которые необходимо заменить. Если их шестнадцать штук – общая стоимость будет высокой.

Дополнительно нужно купить мелкие детали:

• Ремень ГРМ или полный комплект механизма газораспределения со всеми подшипниками.
• Прокладки на ГБЦ и коллекторы.
• Заглушки для клапанов.
• Крепёжные детали.
• Помпа(все производители ремней рекомендуют менять помпу одновременно с ГРМ)

Если ремонт автомобиля водитель будет проводить сам, ему также понадобятся различные инструмент

Профилактические меры

Чтобы не возникло проблем с эксплуатацией ГРМ полотна необходимо производить его периодическую замену. Лучше всего покупать оригинальные запчасти, не дотягивать до полного износа полотна.

Периодически (каждые 30 тыс. км.) проверяйте состояние ремня, чтобы не допустить обрыва следите за уровнем натяжения полотна, состоянием помпы и натяжителей.

Как грамотно выставляются метки в процессе замены/установки ремня на «девятке»

Работа грм на автомобилях с передним приводом осуществляется посредством зубчатого ремня. Каждая очередная замена ремня АвтоВаз рекомендована после 65-тысячного пробега. Помимо замены самого элемента, рекомендована также смена ролика.

Алгоритм выполнения замены ремня грм выглядит следующим образом:

• Первоочередно покупается новый ремень и ролик (желательно чтобы оба элемента были рекомендованы автопроизводителем);
• Автомобиль ставится на ровную площадку;
• АКБ обесточивается (ввиду исключения КЗ в процессе работ);
• Автомашина фиксируется специальными упорами антиоткат;
• С системы грм демонтируется защитная крышка;
• Силовой агрегат выставляется по меткам.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

• Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
• Во время ремонта газораспределительного механизма также требуется корректировка их положения

Также следует учитывать, что на автомобилях со спортивным распределительным валом принцип выставления приводного ремня может быть совершенно иным. Чтобы точно знать, каким образом проделывать всю работу на спортивных или тюнингованых авто, лучше всего ознакомиться с подробной информацией, которая приводится в инструкции к конкретному силовому агрегату.

Имея на руках весь необходимый инструмент, можно переходить непосредственно к проведению основной работы. Вся работа сводится к следующим действиям:

1. Снимаем аккумулятор
2. Поддамкрачиваем правое переднее колесо
3. После чего находим распредвал и коленвал
4. Затем на шкиве вала нужно обнаружить риску
5. Находим метку на блоке двигателя
6. Совмещаем две отметки путем проворачивания колеса
7. Вращаем колесо до полного совпадения двух меток

Как заменить цепь ГРМ своими руками

Для замены цепи ГРМ потребуется стандартный набор ключей-головок, а также «газовый» ключ, с помощью которого удобно откручивать шкив коленвала. Помимо этого, может потребоваться шлицевая отвертка, молоток, плоскогубцы, карманный фонарик. Для удобства работы рекомендуется снять решетку радиатора и сам радиатор, предварительно слив из системы антифриз, демонтировать клапанную крышку.

Статья в тему: Выбор радара-детектора для авто

Полный комплект для замены цепи включает в себя не только саму цепь, но и звездочки валов, прокладку передней крышки двигателя, крепежные болты. При этом от замены звездочек можно отказаться, если старые запчасти имеют хорошее состояние.

Замена цепи ГРМ начинается со снятия передней крышки двигателя. Не следует забывать, что кроме 9-ти передних болтов, она крепится тремя болтами, доступ к которым осуществляется снизу. После этого распределительный вал проворачивают таким образом, чтобы метка на нем оказалась напротив выступа в верхней части «постели» распредвала. Поворот необходимо осуществлять по часовой стрелке.

На заметку: усилие, которое необходимо приложить для проворачивания вала, станет меньше, если предварительно выкрутить свечи зажигания.

После этого требуется выкрутить болт цепного натяжителя, ослабить крепления генератора и снять его приводной ремень. Далее автомобиль ставят на первую передачу, фиксируют стояночным тормозом и дополнительными «каблучками» под колеса. Вместо последних можно использовать камни, кирпичи и другие подручные материалы.

Зафиксировав машину, отгибают шплинты на гайках шкивов и отворачивают их с использованием ключей подходящего размера. Сняв гайки, можно легко удалить провисшую после демонтажа натяжителя цепь и, при необходимости, «звездочки».

Обратная сборка проводится по следующему алгоритму:

1. Башмак натяжителя (при необходимости производится замена натяжителя цепи ВАЗ-2107, на примере которой рассматривается процедура);
2. Успокоитель;
3. Шкив коленвала с накинутой на него петлей цепи. При установке следует проверить, чтобы метка шкива совпадала с длинной меткой на блоке;
4. Шестерня масляного насоса;
5. Шкив распредвала с накинутым приводом в положении, соответствующем ВМТ 1-го цилиндра (по приливу на клапанной крышке).

Статья в тему: Увеличение клиренса автомобиля своими руками

После этого цепь натягивают с помощью болта натяжителя. Последний ослабляют, проворачивают мотор на два оборота и затягивают вновь. Проверить натяжение можно вручную. Хорошо натянутая цепь не прогибается под давлением пальца более чем на 5-10 мм. Натянув привод, необходимо снова сверить метки. Случается так, что они смещаются в процессе установки цепи. После замены цепи ГРМ дальнейшую сборку проводят в точной обратной последовательности.

На заметку: возможен альтернативный способ замены цепи. Старую и новую цепь раскольцовывают и скрепляют между собой, после чего протягивают новый участок по шкивам. Далее старую цепь удаляют, а новую склепывают уже на месте. Метод плох тем, что нарушается заводская прочность цепного привода.

Еще одним отечественным автомобилем с цепным приводом ГРМ является нива шевроле. По процедуре замены цепи нива несколько отличается от «классических» моделей. Здесь для получения доступа к приводу следует демонтировать гидронатяжитель цепи, датчик положения коленвала, удалить некоторые патрубки системы охлаждения. В остальном манипуляция проводится также, как и на авто марки «Жигули».

Провернулись кулачки на распредвале, или это «развод» на деньги?

«Возможен ли проворот кулачков на распредвалах при проскоке ремня ГРМ в дизеле 1.7 Isuzu, 16 клапанов? Ремень проскочил, когда машину попробовали завести с буксира. Ремонтники сказали, что от удара по клапанам провернулись кулачки на распредвале. Машина ехала на небольшой скорости, так неужели удар был такой силы, что кулачки провернулись? Настораживает, что у ремонтников по «счастливой» случайности оказались распредвалы от такого же двигателя. Они предлагают поставить их взамен моих. Может такое быть, или меня просто хотят «развести»?»

Опрошенные нами специалисты по ремонту автомобилей марки Opel, на которые ставились дизели Isuzu объемом 1,7 л, сталкивались с разными последствиями проскакивания или обрыва зубчатого ремня ГРМ в указанном моторе.

Даже если машина ехала на небольшой скорости, случалось, что силы удара поршней по клапанам хватало не только для поломки коромысел, изгиба клапанов, но и для обламывания их тарелок, а также для повреждения поршней и даже поломок распредвалов, их опор и постели.

Проблема усугубляется тем, что автомобиль пытались завести с буксира. После обрыва ремня и дальнейшего сталкивания движущегося поршня с остановившимся и из-за этого не успевшим спрятаться в седло клапаном, коленвал, как правило, также останавливается, а двигатель глохнет. Но при проскакивании ремня, пока машину с включенной передачей тянули на буксире, коленвал и распредвал продолжали вращаться, а поршни — двигаться и бить по клапанам. Ударов, скорее всего, было несколько, пока сидящий за рулем буксируемого автомобиля не выжал педаль сцепления и не выключил передачу.

Однако ремонтники не вспомнили ни одного факта, когда в результате проскакивания или обрыва зубчатого ремня ГРМ в дизеле 1.7 на распредвале проворачивались кулачки. Не исключаем, что подобные факты всплывут при обсуждении заданного нам вопроса на форуме ABW.BY, но пока приходится полагаться на опыт и практику наших консультантов.

Отсюда возникает вопрос — верно ли донесли до владельца автомобиля ремонтники, к которым он обратился, суть произошедшего, а также правильно ли он понял то, что услышал от них, а затем изложил в своем письме? Бывает, что для доходчивости ремонтники прибегают к некорректным терминам и сравнениям, которые могут быть неверно истолкованы.

Тем не менее, как бы там ни было, хотелось бы, чтобы свое заключение ремонтники обосновывали более веско, чем одним словесным объяснением. Что мешает им при наличии других распредвалов от такого же двигателя наглядно показать владельцу, чем от них стали отличаться после удара штатные распредвалы, что именно в них стало не так, как должно быть? Если сами ремонтники в этом как-то убедились, то пусть теперь убедительно визуально или с помощью замеров положения кулачков докажут владельцу необходимость замены. В противном случае появляется почва для подозрения, что людьми, которые занимаются ремонтом двигателя, кроме желания выполнить свою работу движут дополнительные мотивы и материальный интерес.

Сергей БОЯРСКИХ Фото автора и из открытых источников имеют иллюстративный характер ABW.BY

У вас есть вопросы? У нас еcть ответы. Интересующие вас темы квалифицированно прокомментируют либо специалисты, либо наши авторы — результат вы увидите на сайте abw.by. Оставляйте вопросы на форуме или воспользуйтесь кнопкой «Написать в редакцию»

Как выставить метки ГРМ на коленвале и распредвале

На многих отечественных автомобилях, в частности на ВАЗ, данная процедура предопределяет следующие действия:

1. Снимаем старый ремень и устанавливаем новый натяжной ролик
2. Проворачиваем шкив распредвала до совпадения его метки с меткой на блоке цилиндров
3. Проворачиваем коленвал до уровня, когда метка на шкиве установится строго по вертикали
4. В корректности установки можно убедиться через специальное окно с заглушкой в картере сцепления
5. Вытащите заглушку, и посмотрите, риска на маховике расположена напротив планки блока цилиндров или нет? Если да, значит, работу можно считать завершенной

Если все было выполнено правильно, сначала надеваем ремень ГРМ на шкив коленчатого, а после на шкив распределительного вала. Также стоит сказать о том, что расположение валов не зависит от разновидности газораспределителя. Поэтому порядок замены цепи ГРМ во многом идентичен.

Что такое метки и их назначение в механизме Шнивы

Метки в системе ГРМ на авто Нива Chevrolet — это особые виды насечек и отверстий, которые размещаются на шкивах газораспределителя. На фото изображены шкивы с метками, по которым выставляется цепь привода ГРМ.

Метки на шкиве коленвала

Выставление цепи по меткам делается с целью она лучше фиксировалась и придерживала сам механизм газораспределения. Когда установить цепь без соблюдения меток, то работа шкивов будет неслаженной и потом приведет к их скорейшему износу. Потому принципиально кто раз при Замене цепи как еще его именуют деталей газораспределительного механизма устанавливать их с соблюдением меток. Для вас нарушение работы бухгалтерской системы ГРМ при ослаблении натяжения цепи по другому ее растяжке. Чтоб верно выставить механизм ГРМ по особым меткам, разглядим порядок установки фаз газораспределителя на ВАЗ-2123.

KEY-DOP

Поэтапная ликвидация последствий

Выставляем метки

Чтобы избежать таких ситуаций, когда машина не тянет после замены ремня ГРМ, необходимо сразу же правильно выставить коленчатый и распределительный шкивы по меткам.

Процесс рассмотрим на примере отечественного автомобиля ВАЗ с 16-клапанным двигателем.

Метки на шкивах совмещены

1. На фото ниже представлена схема выставления меток на дисках распределительного и коленчатого шкивов. Как показано на схеме, точки A, B, D и E необходимо совместить. Кроме того, следует совместить точки C и F на дисках и защитном кожухе элемента. В случае с ВАЗовским двигателем они отмечены и хорошо видны, поэтому перепутать их не получится.
2. Что контролировать положение коленчатого шкива, заглушку на КПП следует демонтировать. Эта заглушка расположена под устройством контроля температуры охлаждающей жидкости (термостатом). Сделав это, вы сможете увидеть маховик. В том случае, если после смены компонента ГРМ вы сразу правильно выставили все метки, то, посмотрев в отверстие, вы также сможете увидеть отметку на маховике и разрез в металлической защите.
3. Если же вы не совмещали метки во время замены, то эту отметку на маховике вам придется найти. Для этого вы будете проворачивать маховик. Если автомобиль сравнительно не новый, то отметку будет найти проблематично. Кроме того, на старых ВАЗовских двигателях маховик может быть немного деформирован или «побит», поэтому подобных отметок может быть несколько. Но та, которая вам нужна, будет ярко выделяться из остальных. Метки на диске коленчатого шкива и масляном насосе должны быть совмещены.
4. В целом при выставлении меток после замены ремешка ГРМ нужно сделать так, чтобы они совпадали на валу и масляном насосе, на металлической защите и маховике. Когда все отметки будут выставлены правильно, маховик нужно будет закрепить. Можно вставить отвертку в коробку так, чтобы маховик остался на месте и не смог проворачиваться. Когда дело сделано, можно приступать к установке и натяжке ремешка ГРМ.

Перескочил ремень ГРМ на зуб. Симптомы и последствия. ВАЗ 8 кл.

После ремонта у меня перескочил ремень ГРМ

на зуб, по другому говоря я не попал на один зуб. Расскажу для вас какие у меня были.

Что необходимо, установка фаз в системе ГРМ по особым отметкам на автомобиле Нива Chevrolet включает последующую последовательность действий:

1. Сначало убеждаемся на месте нужного инструмента: отвертка и гаечные ключи на «8» «13» и «10». Также пригодится особый инструмент, которым нужно проворачивать коленвал.
2. Устанавливается автомобиль ВАЗ-2123 на смотровую яму и фиксируются колеса с применением ручника. Под колеса есть вариант подсунуть ботинки.
3. Открываем капот на Ниве Chevrolet и извлекаем последующие элементы: — снимается вентилятор; — отвинчиваются крепления радиатора и отводится он в сторону. Снимать патрубки и сливать жидкость не требуется; — извлекается патрубок воздуховода.
4. Добравшись до крышки клапанов, нужно отвинтить ее крепления и осторожно извлечь, чтоб не допустить попадания вовнутрь грязищи и иных предметов. После проведения ремонтов рекомндуется поменять прокладку крышки.
5. Если крышка была снята, наблюдается последующий вид, изображенный на фото ниже.

Как натянуть ремень ГРМ?

Если требуется натяжение резинотехнического элемента, то для этого просто вставьте специальный ключ или отвертку в натяжной ролик. Если на самом длинном участке ключ проворачивается на 90 градусов, значит натяжение нормальное. Неспособность ключа проворачиваться станет свидетельством того, что натяжение слишком сильное, а значит, необходимо немного ослабить. В натяжном ролике ослабляется гайка, после чего вновь проверяется уровень натяжения. Свидетельством слабого уровня натяжения станет возможность проворачивания ключа вхолостую.

Грамотный натяг ремня без специнструментов

Ниже приведена инструкция по грамотному натяжению резинового кольца ГРС механизма на восьми- и шестнадцатиклапанных ДВС отечественной «восьмерки», «десятки» и других схожих моделей.

Проверка

Вначале проверяется натяг:

• Коленвал провернуть против часовой до тех пор, пока стрелка на маховике распредвала не встанет ниже 2-х зубьев от метки задней крышки.
• Проверить натяг.

Примечание. Натяжение на «восьмиклапаннике» проверяется так: берется передняя ветка ремня большим и указательным пальцами, и с небольшим усилием прокручивается поперек. Если удастся сделать это на 90 градусов, он не перетянут.

А вот, если ремень не дотянут, то он будет болтаться. При работе мотора биться о защитный кожух. Все это следует проверять, дотягивая ремень сколько нужно. На прогазовках и холостом ходе не должно идти от ремня никакого лишнего шума.

Диагностика ремня грм

Проверка на «шестнадцатиклапаннике» осуществляется следующим образом. Натягивается ремень, опять же, после проворачивания коленвала на два оборота. Затем диагностируется совпадение указателей между колесами распредвала (на 16-клапанном стоят два распредвала). Нас в данном случае интересует прогиб ремня, который должен быть в пределах 5 целых и 4-х десятых миллиметров при соответствующей нагрузке.

Статья в тему: Принцип работы автомобильного дифференциала

В проверке могут помочь два приспособления.

1. 10-килограммовая гиря с рулеткой.
2. Весы безменного типа.

В первом случае надо поставить рулетку между обеими звездочками распредвала. Затем на рулетку водрузить гирьку и попросить ассистента замерить прогиб.

Во втором случае весы цепляем по самому центру ремня между валами, а затем тянем вверх до тех пор, пока не вытянет 10 кг. И одновременно просим напарника замерить прогиб, который не должен составлять больше вышеприведенного значения.

Натяжение резинового кольца ГРС механизма

Натяжение проводится с помощью спецключа для НТЖ ролика. Если такого инструмента нет, можно использовать сподручные средства. Например, взять два гвоздя и отвертку. Последняя ставится между гвоздями. Можно также сделать ключ из столовой вилки, оставив лишь крайние зубья, которые надо укоротить и загнуть так, чтобы подошли под отверстия НТЖ ролика.

Стоимость ремонта

Средняя цена замены ремня и ролика в автосервисах колеблется от одной до трёх тысяч рублей. Разброс цен связан с тем, что замена деталей на иномарках стоит примерно в 2–3 раза дороже, чем на отечественных автомобилях.

Если выяснится, что нужно менять ещё помпу водяного охлаждения двигателя и сальник коленвала, то цена увеличится ещё на 1 – 1,5 тысячи рублей.

Хотя на рынке есть огромный выбор товаров с разным уровнем цен, следует выбирать только бренды, рекомендованные производителем или же их качественные аналоги. Использование дешёвых деталей может привести к серьёзным поломкам и дорогостоящему ремонту.

Что будет, если неправильно выставить метки?

Последствия неправильно выполненной работы могут быть как незначительными, так и весьма ощутимыми. Именно по этой причине важно подойти к выполнению всей работы ответственно. Если нет должного настроя или уверенности в собственных силах – доверьте работу профессиональному автомеханику. В зависимости от марки автомобиля, могут возникнут следующие неприятности в ходе эксплуатации автомобиля:

• Сбитые фазы часто становятся причиной прогара клапанов
• Гнутся клапана на некоторых автомобилях семейства ВАЗ
• Возможно деформирование ГБЦ, выход из строя направляющих втулок, образование трещин внутри элементов
• Остаток масла на свечах зажигания

Вышеназванные последствия неправильной установки меток наблюдаются в большинстве случаев. Но, например, на 8-клапанном двигателе ВАЗ-2114 клапана не гнутся и не загибаются даже в самых тяжелых случаях. А вот 16-клапанный силовой агрегат «четырнадцатой» таких преимуществ не имеет, поэтому может потребоваться капитальный ремонт двигателя.

Что будет, если неправильно выставить метки ремня ГРМ? Hyundai Getz

Здрасте Всем. подскажите пожалуйта, что будет если не правельно выставить метки при замене ремня ГРМ.

to sergeya85: машинка будет "глючить"

to sergeya85: Доброго времени суток, вибрация, стуки, нездоровый расход, риск преждевременного износа установленных новых элементов.

если сильно промахнетесь, то не заведетесь. Если на зуб, фазы гзораспределения не будут совпадать, двигатель будет работать нестабильно, на акселратор отзываться будет вяло. Сразу поймете, что что то не так*)

Джеки Чан на панельку в гости появиться .

to sergeya85: А если раннее,будет греться.

Короче последствий куча ИТОГ ОДИН : Разобрать и правильно выставить !

to roisg: Логично.

поставил ремень грм — заведи проверь, а потом собирай*)

Да нет прокрути в ручную и посмотри совпали ли метки,а уж потом заводи.

зачем "кривой" стартер..когда есть электрический

to митька: Митя не кривой, за гайку шкива.Бывает метки совпадают,но на 180 градусов промах.

ваще то я в курсе. но что и пошутить нельзя ?

to митька: Да ты шутник ещё тот.Люди до сих пор собрать машины не могут после твоих советов.ЛЮДИ шучу.

Это как может быть, можно поподробнее.

И все равно напрашивается вопрос как можно перепутать такты двигателя при замене ремня грм, т.к когда подготавливаеш его к замене выставляеш метки на коленвале что соответствует положению поршней первого и четвертого цилиндра в ВМТ, и на распредвале что соответствует закрытым клапанам на первом цилиндре, ну а провернуть коленвал на 360 градусов это вобще плохая идея ведь это неминуемая встреча с клапанами.

Признаки смещения фаз газораспределения двигателя автомобиля

При снятии и установке ремня привода ГРМ двигателя автомобиля есть вероятность сместить положение коленчатого и распределительного валов относительно друг друга (сбить фазы газораспределения).

В редких случаях такое так же возможно если слабо натянутый ремень самостоятельно перескакивает на пару-тройку зубцов.

Разберемся, что изменится в работе двигателя в результате появления такой неисправности и по каким признакам можно понять, что фазы газораспределения сместились от нормы (сбились).

На примере двигателя 21083 (1,5 л) автомобилей ВАЗ 21083, 21093, 21099.

Признаки смещения фаз газораспределения двигателя автомобиля

1. Двигатель стал плохо запускаться.

При смещении фаз газораспределения поджиг топливной смеси происходит либо слишком рано, либо слишком поздно (в зависимости от того в какую сторону произошло смещение фаз). В любом случае пуска двигателя с первой попытки не получится так как будет нарушено нормальное горение смеси и соответственно получение достаточного количества энергии для запуска. При сильном смещении установочных меток валов относительно друг друга двигатель не удастся запустить вовсе.

Нижние установочные метки привода газораспределительного механизма двигателя 21083 — на шкиву коленчатого вала и на корпусе масляного насоса

2. Двигатель троит на холостых.

Если двигатель автомобиля удастся запустить, на холостом ходу он будет троить. Все из-за нарушения условий сгорания топливной смеси при смещении фаз — момента зажигания, своевременной вентиляции камер сгорания, их наполнения смесью и пр.

Метка на маховике и треугольный вырез в шкале градусов 21083 необходимо выставить друг напротив друга для обеспечения правильного расположения коленчатого вала

3. При нажатии на педаль газа появился провал.

При нажатии на педаль газа в цилиндры двигателя устремится большой поток воздуха и бензина, что еще больше усугубит непростую ситуацию с составом и со сгоранием топливной смеси. В замен ожидаемого увеличения оборотов коленчатого вала случится перебой в работе двигателя — провал или даже несколько провалов сразу.

4. Снизилась мощность и приемистость двигателя.

Так как при смещении фаз газораспределения поджиг топливной смеси происходит раньше или позже нужного момента, двигатель не сможет развить нужной мощности и приемистости. Все из-за того, что в первом случае поршню придется тратить силы на сжатие слишком рано загоревшейся и расширяющейся топливной смеси, а во втором, топливная смесь будет гореть вслед за уходящем поршнем, в расширяющемся пространстве и ей не хватит энергии придать ему нужное ускорение.

5. Появились хлопки и выстрелы в глушитель и карбюратор.

Если сбиты фазы газораспределения, впускные и выпускные клапана открываются не своевременно, поэтому в одном случае часть горящей смеси выбрасывается в глушитель, где она догорает хлопками. Или же, наоборот несвоевременное открытие впускных клапанов приводит к выбросу смеси в впускной коллектор, хлопкам и выстрелам в карбюратор.

Следует сказать, что перечисленные признаки могут свидетельствовать о наличии неисправности в других системах механизмах двигателя. Это следует учитывать при самостоятельной диагностике.

Что делать если обнаружены признаки смещения фаз газораспределения двигателя автомобиля?

Необходимо провести переустановку ремня привода ГРМ двигателя с тщательным выставлением установочных меток. См. «Замена ремня привода ГРМ на двигателях автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

— В ряде случаев, когда фазы газораспределения сбиты незначительно, водитель может вообще не ощутить внезапных изменений в работе двигателя. Но со временем негативные последствия такой неисправности могут проявить себя, например, появлением нагара на свечах зажигания и в камерах сгорания, прогоранием клапанов и пр.

— Иногда смещение положения коленчатого валов относительно друг друга может привести к встрече клапанов и поршней. Как результат — клапана загнет.
