Решил поменять ручку МКПП.
Старая подзатёрлась и устала уже за 18 лет.

Пора её отправлять на заслуженный отдых.
…ну и юбку вместе с ней

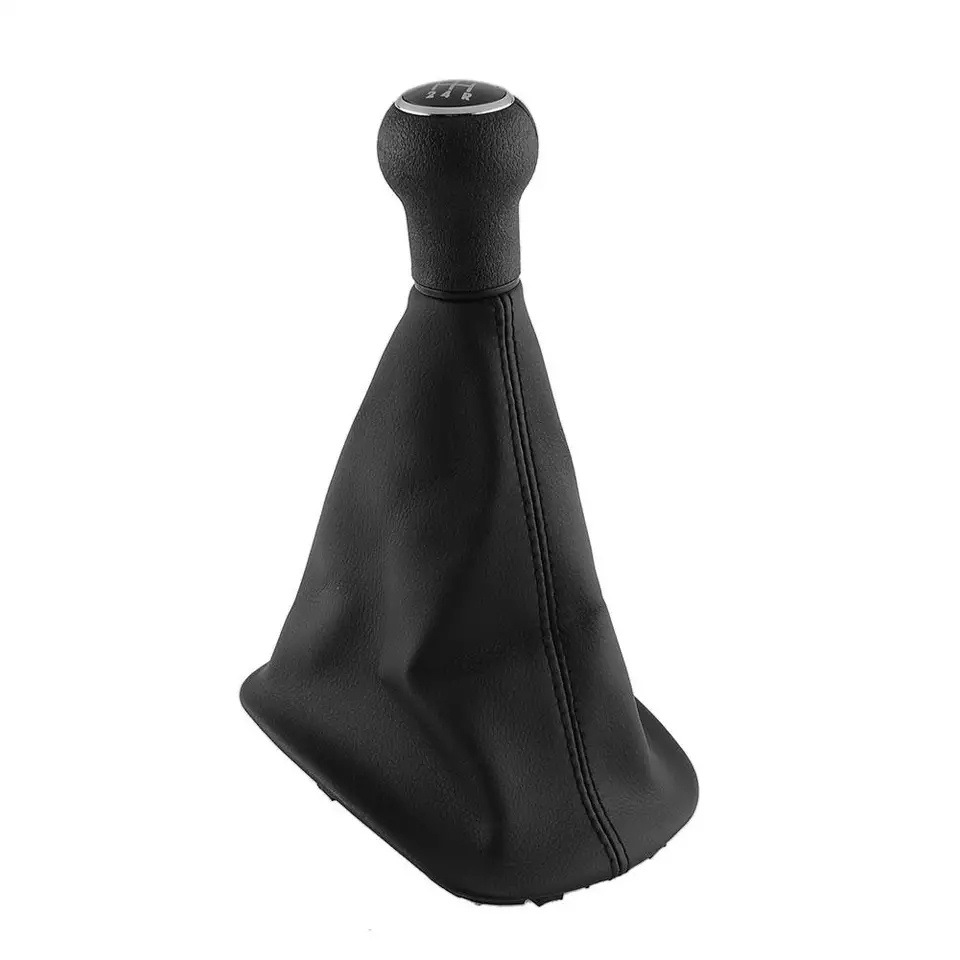

Вначале на замену был куплен такой комплект

Но если юбка ничего ещё, то сама рукоять мне не понравилась.
Она меньше и прям так и отдаёт дешевизной.
Да и вообще она не подходила.
У неё резьбовое крепление к рычагу, для дорестайлов,
а на рестайлах уже крепится хомутом.

Значит надо искать что то другое.

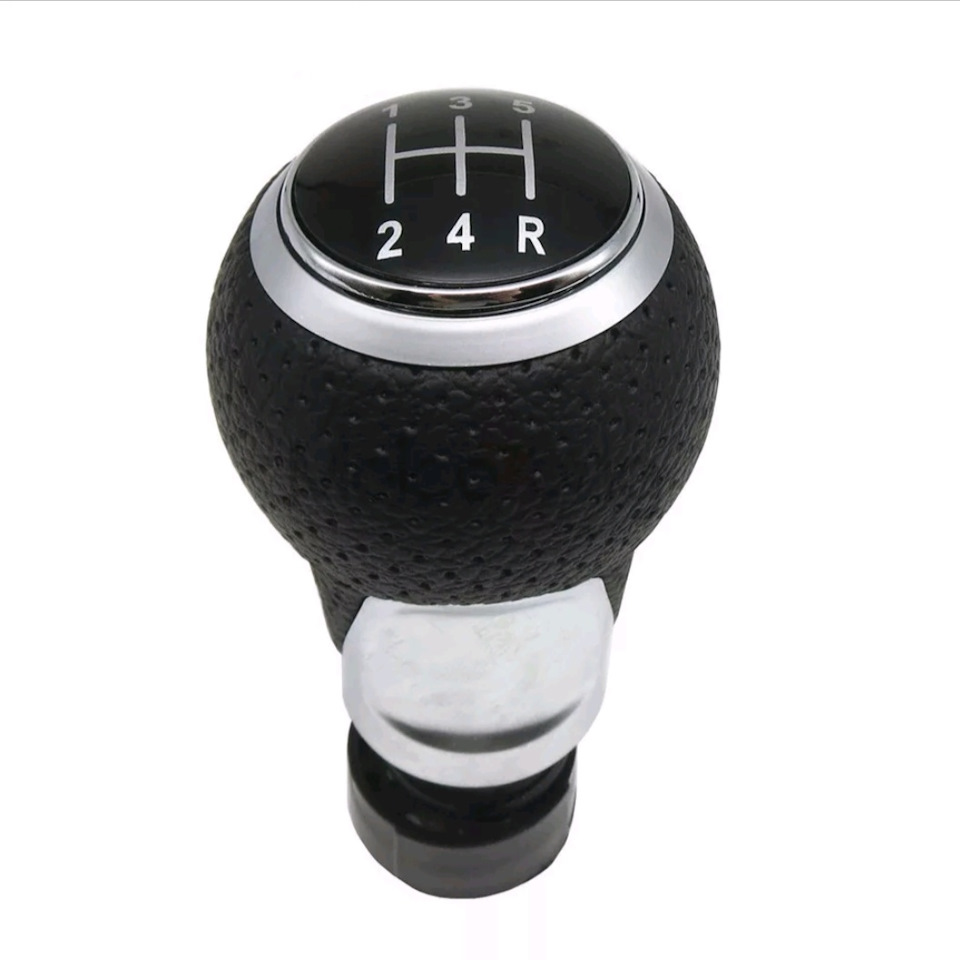

И вот она уже дома на столе

Выглядит даже лучше чем на картинке.

Ну, в общем, снял старые рукоять с юбкой

И переставил юбку от китайской на новую.

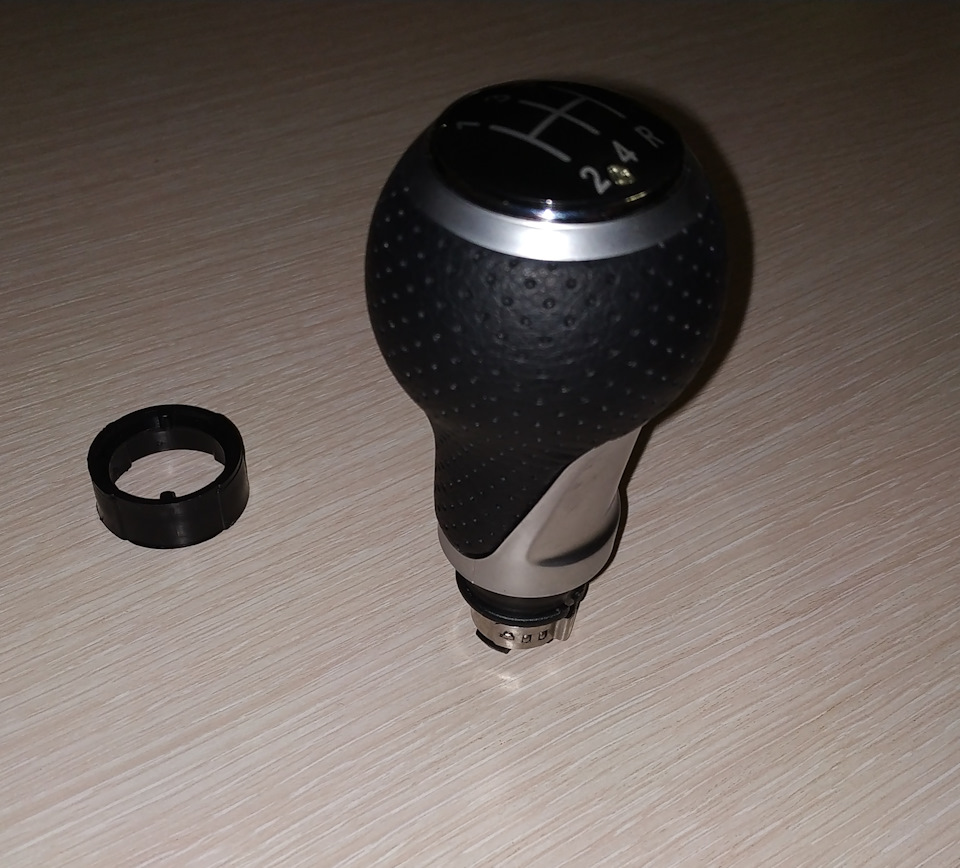

Вот старая и новая рукояти и между ними китайская

При установке почему то убка не крепилась в своё посадочное место.

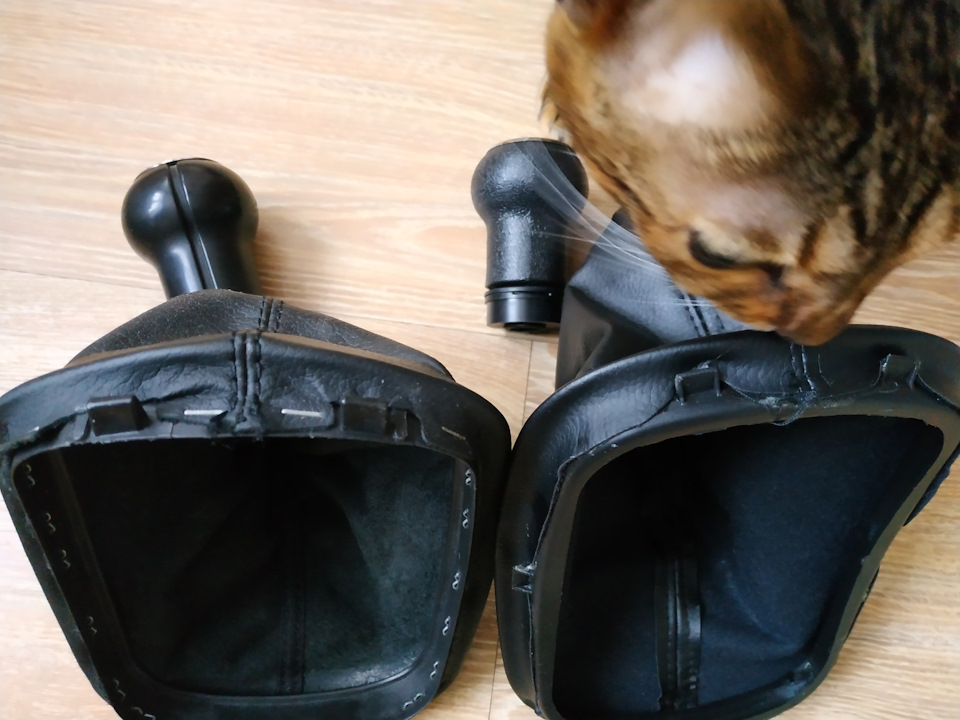

Но при повторном снятии было выявлено, что на китайской юбке крепление отличается от оригинала.
Если бы не Кассандра, то наверное долго искал бы отличие креплений.
Но моя помощница �� указала мне место нестыковки

В итоге пришлось переставлять и крепление от старой юбки на новую.

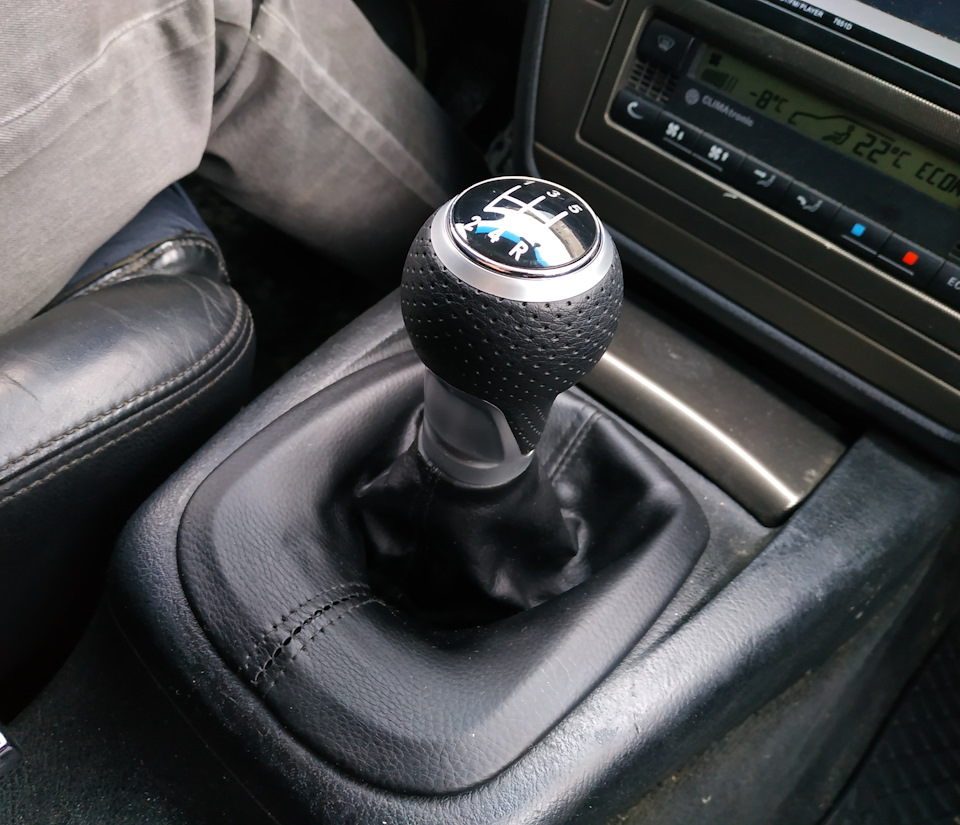

Ну и вот результат

Спасибо за внимание.

��️ Если у кого есть свой опыт по ручкам КПП или появились вопросы, то с радостью почитаю и отвечу по возможности.

А ещё заходите на мой YouTube канал, где я выкладываю различные видео по ремонту автомобилей и обзоры на запчасти:

Можете писать как сюда на Drive2 так и в YouTube.
…А лучше и туда и сюда ��

Очень бы хотелось видеть комментарии в YouTube под моими видео на моём канале ☺️

Что касается Drive2,
то желательно писать именно в тему по которой появились вопросы — НЕ В ЛИЧКУ !

И Огромное Вам спасибо, если подпишитесь на мой YouTube канал, поставите �� и оставите комментарии под любым понравившимся видео в YouTube ��

Мне это очень помогает и подталкивает развивать канал дальше.

Желаю добра, удачи и крепкого здоровья нам с вами и нашим железным коням ✌️

Замена ручки КПП с чехлом

За 10+ лет эксплуатации хром на набалдашнике ручки КПП наполовину облез, да и сам чехол поистрепался и даже начал рваться местами. Все это было и тактильно, и эстетически неприятно.

На ебее был заказан чехол из алькантары и набалдашник отличного качества с красной подсветкой под стиль интерьера.

Снятие старой ручки КПП с чехлом не сложно. Сначала вынимается рамка, поднимаем чехол и видим металлический хомут крепления ручки.

Затем обычной плоской крепкой отверткой ослабляем хомут и снимаем ручку с чехлом.

Ну а сейчас самая неудобная часть процесса ввиду того, что набалдашник новый имеет подсветку. Соответственно, подключать его разумно к подсветке прикуривателя, расположенного неподалеку. Для этого пришлось открутить пару болтов и снять пластик вокруг ручки КПП, а затем добраться до прикуривателя.

После этого соединяем новые чехол и набалдашник воедино посредством пары хомутов. Изолентой скрываем острые углы.

При этом не забываемследить за тем, чтобы все было ровно, швы совпадали с вашей задумкой =)

Парочку проводов питания подсветки вживляем в соответствующую проводку прикуривателя, заранее определив нужные провода (отвечающие за подсветку, а не за питание прикуривателя). Излишки провода закрепляем на рычаге. Запас при этом определяем с помощью максимальной растяжки — просто включаем 2ую передачу и оставляем совсем чуток запаса.

Сам набалдашник фиксируется на рычаге посредством закручивания трех шестигранников с разных сторон.

Замена ручки кпп фольксваген пассат б5

Снятие и установка рукоятки, и проверка механизма переключения передач VW Passat B6

Извлечение кнопки

Перед снятием извлеките кнопку, преодолевая ощутимое сопротивление (рис. 1).

Зафиксируйте кнопку от утапливания с помощью хомута или проволоки.

Разблокировка рукоятки

Рис. 2. Разблокировка рукоятки

Разблокируйте рукоятку (рис. 2).

После установки снова заблокируйте рукоятку, нажмите пластмассовый элемент под рукояткой вниз. У «новых» рукояток после разблокировки можно удалить защитную пленку

Извлечение штекера

Рис. 3. Извлечение штекера

Извлеките штекер из чехла (рис. 3).

Снимите рукоятку вверх.

После установки снова заблокируйте рукоятку, нажмите пластмассовый элемент под рукояткой вниз

ПРОВЕРКА МЕХАНИЗМА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ

При нахождении селектора в положениях «R», «D» и «S» стартер должен быть заблокирован.

На автомобилях с расположением рулевого колеса с правой стороны стартер можно включать в положении селектора «Р» и «N» только в том случае, если не утоплена кнопка на рукоятке селектора.

При движении на скорости более 5 миль/ч и переключении селектора в положение «N» электромагнит блокировки рычага селектора не должен срабатывать и блокировать рычаг селектора.

Селектор должен свободно занимать положения для движения.

Когда рычаг селектора переводится в положение «N» при скорости движения менее 5 км/ч (автомобиль практически стоит на месте), электромагнит блокировки рычага должен срабатывать только спустя примерно 1 с.

Из положения «N» рычаг селектора должен выводиться только при нажатой педали тормоза

Рычаг селектора в положении «P», зажигание включено

Педаль тормоза не нажата.

Рычаг селектора не выводится из положения «P», даже при нажатой кнопке разблокировки. Электромагнит блокировки рычага селектора блокирует рычаг.

Педаль тормоза нажата: Электромагнит блокировки рычага селектора отпускает рычаг. При этом можно установите селектор в положение для движения.

Медленно переключить рычаг селектора из положения «Р» в положение «S»; при этом проверьте соответствует ли индикация на панели приборов положению рычага селектора.

Рычаг селектора в положении «N», зажигание включено

Рычаг селектора не выводится из положения «N», даже при нажатой кнопке разблокировки. Электромагнит блокировки рычага селектора блокирует рычаг.

Электромагнит блокировки рычага селектора отпускает рычаг. При этом можно установить селектор в положение для движения.

Рычаг селектора в положении «Tiptronic»

Установите рычаг селектора в паз для работы в режиме Tiptronic. Вместо буквы «D» в крышке механизма переключения передач должны загореться значки «+» и «–».

При переводе рычага селектора в паз для работы в режиме Tiptronic буквы «P» «R» «N» «D» «S» на индикаторе в комбинации приборов должны смениться цифрами «6» «5» «4» «3» «2» «1».

Индикатор положения селектора

Если на индикаторе положения рычага селектора загорелись сразу все значки, то это указывает на то, что коробка передач работает в аварийном режиме.

Разборка КПП на VW Passat B5 / B5GP / Audi A4-А6-А3 своими руками

Наиболее распространенная проблема в этих кпп — поломка синхронизаторов и износ подшипника вторичного вала.(переднего) остановлюсь на некоторых нюансах.
откручиваем болты крышки. торксТ45 и поддев монтажкой снимаем ее.

откручивем с обеих сторон оси вала переключения передач.торкс Т60

выбиваем или выпресовываем болтами фланцы.кому как нравиться.

откручиваем крышку и извлекаем дифф.торкс Т45

откручиваем направляющую выжимного,осаживаем внутреннюю обойму подшипника и снимаем стопорное кольцо

мягкой кувалдочкой или при помощи выколотки выбиваем первичный вал из подшипника.все потроха вываливаются из корпуса.

разжимаем стопор и извлекаем первичный вал из корпуса.

приступем к разборке валов..
первичный.
для снятия шестерни пятой пер. нужна приспособаи пресс.шестерня на горячей посадке без шлицев.
если использовать трехлапый съемник шестерню обязательно нужно греть.

снимаем стопор ,одеваем приспособу на первичный вал и спресовываем

снятие шестерен 3-4 пер.не проблема.запоминаем что и как стояло.ступица муфты не симметричная.

вторичный вал.можно разобрать съемником.посадки не особо тугие.
снимаем подшипник и шестерню з.х

затем сдвигаем синронизатор пятой на шестерню и снимаем ступицу.(несимметричная)

далее снимаем шестерни 3-2 пер..тянем за муфту второй пер.

снимаем стопор и шестерню первой пер. вместе со ступицей.ступица не симметричная.
далее снимаем подшипник. но бывает очень туго напресован. лучше разрезать внтреннюю обойму

ну и напоследок последствя езды с рычащими при включении передачами

обломками синхронизатора покалечило сепаратор. а может и корпус размолотить!

Ремонт АКПП в Volkswagen Пассат B5

Чтобы обеспечить наилучшую скорость автомобиля и его максимальную проходимость необходимо преобразовать крутящий момент, который передается от двигателя по направлению и величине. Выполняет эту функцию коробка передач транспортного средства. Этот сложный агрегат необходимо обслуживать и контролировать его работу. Ремонт АКПП Фольксваген Пассат Б5 имеет свои особенности и нюансы. Делать его можно своими руками или обратившись к специалисту.

Какая АКПП установлена на Фольксваген Пассат Б5

Автомобили Volkswagen выпускались и на АКПП, и на МКПП. В первую очередь необходимо определить какая коробка передач установлена в автомобиле. АКПП Пассат Б5 – 01V. Прежде, чем заниматься самостоятельно ремонтом надо изучить все технические характеристики агрегата, знать установленные электронные и электрические компоненты. В зависимости от периода выпуска могут отличаться:

  • объем двигателя;
  • передаточное число промежуточной и главной передач;
  • код гидротрансформатора.
  • марка трансмиссионной жидкости и ее объем;
  • марка масла для главной передачи и его объем;
  • количество долива трансмиссионной жидкости.

Для автоматический коробки передач свойственны высокие температуры работы, а значит требуется особый контроль работы еще одной системы – охладительной.

Основные поломки

Все в автомобиле постепенно изнашивается, Volkswagen Passat B5 не исключение, а ремонт его АКПП не сложен. Исправление проблем с АКПП требует особой внимательности. Как и у любого механизма встречаются наиболее частые поломки, которые вполне легко выполнить самостоятельно, не прибегая к помощи специалистов.

Утечка рабочей жидкости

Наиболее часто у «автоматов» встречается утечка масла. Происходит это в следствие изнашивания уплотнительных прокладок. Потребуется выполнить снятие АКПП с Фольксваген Пассат Б5 и заменить резинки. Что-бы такого не случилось лучше всего периодически осматривать кпп, а образовавшиеся потеки будут сигналом к замене жидкости и прокладок.

Неисправности блока управления

Блок управления выходит из строя чаще всего в автомобилях после их длительной эксплуатации. Опасна эта поломка тем, что вероятна блокировка «автомата» и полная остановка движения авто. Неисправность определенных элементов КПП может вызвать некорректный выбор оборотов во время переключения скоростей, что создаст массу проблем при движении транспортного средства.

Потребуется заменить некоторый детали блока управления, предварительно следует выполнить полную диагностику.

Поломки гидроблока

Характерными признаками поломки гидроблока являются толчки и вибрации, в особо тяжелых случаях автомобиль не сдвинется с места. Причин выхода агрегата из строя может быть много. Но наиболее часто встречающиеся;

  • резкий старт транспортного средства;
  • отсутствие прогрева авто в зимнее время;
  • грязное или некачественное масло;
  • загрязненные соты радиатора охлаждения, как результат перегрев трансмиссии;
  • снижение качества масла за счет поврежденных поверхностей муфт, золотников и каналов, их пора менять;
  • разбитые пружины на плунжере.

Используя качественное масло и контролируя изнашиваемость частей механизма автомобиля можно значительно продлить жизнь гидроблока.

Проблемы с гидротрансформатором

Ремонт этого устройства будет недорогим, несмотря на его довольно высокую стоимость. Характерные неисправности гидротрансформатора имеют свои особенности, а появление некоторых признаков помогут выявить проблему:

  • посторонние звуки во время работы трансмиссии без нагрузки – износ подшипников;
  • появление вибраций, часто на высокой скорости – грязный масляный фильтр;
  • поломка реактора – причина – обгонная муфта;
  • сильный стук или скрежет – разрушены лопасти;
  • самопереключение кпп – проблема в электронике.

Не следует откладывать замену масла в долгий ящик, это может спровоцировать массу проблем с гидротрансформатором, вплоть до замены целых узлов агрегата.

Предварительно КПП Фольксвагена Пассат Б5 потребуется его снять. Надо обязательно использовать для ремонта эстакаду и ли подъемник. Процедура снятия выполняется следующим образом:

  • надо слить рабочую жидкость;
  • снять поддон;
  • отключить все соединительные шланги, трубки, разъемы;
  • при помощи гаечных ключей открутить крепящие винты;
  • убедившись, что ничего не мешает, вытащить АКПП аккуратно придерживая гидротрансформатор, во избежание его падения.

Агрегат довольно тяжелый, порядка пятидесяти килограмм. А потому важно рассчитывать свои силы или прибегнуть к чьей-либо помощи, а не выполнять ремонт своими руками.

Работа с АКПП не легче, чем с МКПП, снятие агрегата и проверка всех деталей требует внимательности. Необходимо осмотреть все приводы и комплектующие.

Как устранить неисправности

Для ремонта как механической, так и автоматической коробки передач необходимо полностью перебрать все части устройства. В интернете найдется много видео на эту тему, различных фотоотчетов с указанием поломок и проблем, обнаруженных в ходе работы. Вся работа по разборке агрегата выполняется последовательно.

  1. Проверить прокладку насоса масла, при необходимости выполнить замену.
  2. Осмотреть фрикционные диски на муфтах, при износе – заменить.
  3. Гидроблок моем специальным составом, который продается в каждом автомагазине. Также следует использовать кисть.
  4. Осмотреть поршни. При сильном износе выполнить замену.
  5. Сальник гидротрансформатора также лучше сменить. Уплотняющие металлические кольца тоже лучше поменять.
  6. Теперь следует собрать тормоза, не забыть о масляном насосе и пружинах разжима, проверяем, что все детали надежно прикручены.
  7. После этого устанавливают гидроблок и возвращают агрегат в авто.

Не стоит забывать о промывке поддона и замене уплотнительной прокладки.

Обслуживание и замена трансмиссионной жидкости

Для того, чтобы выполнить процедуру замены масла было проще, лучше всего прогреть авто и подождать минут пятнадцать. Это позволит облегчить стекание в поддон. Открутив пробку сливного отверстия необходимо дождаться полного выхода масла. Затем закрутить обратно и залить новую трансмиссионную жидкость.

Для авто Фольксваген Пассат Б5 потребуется шприц и гибкий шланг, чтобы подобраться к нужному месту автомобиля. Действия автолюбителя будут следующие:

  • под передним левым колесом снять пластиковую накладку под трубопроводами;
  • открутить заливной болт;
  • при помощи шланга, соединенного со шприцем, заполнить емкость.

Уровень залитого масла можно контролировать по появлению капель жидкости из отверстия. В этом случае следует закончить наполнение. Перед тем, как решили выполнять замену, следует проверить уровень. Сборка осуществляется в обратном порядке.

Ремонт АКПП в VW Passat B5 не сложен, но следует помнить, что новый автомобиль может быть лишен гарантийного обслуживания при выполнении этих действий самостоятельно. Не следует выполнять сложную работу самому, профессионалы сделают это лучше. Основные поломки трансмиссии авто не слишком дорогостоящие, но их отсутствие обезопасит на дороге.

Перед выполнением ремонта своими руками, независимо от установленной коробки важно проверить уровень масла , для начала узнать данные об автомобиле, прочитать комментарии на форумах, где авторам говорят спасибо множество начинающих автолюбителей, за их нужные и важные советы.

Снятие механической КПП, замена сцепления Volkswagen Passat B5

Представленный фотоотчет демонстрирует довольно непростой для выполнения новичку и трудоемкий в целом, собственноручный ремонт автомобиля, в частности, снятие механической коробки передач, а также последующая замена сцепления. Ремонтные работы производятся на автомобиле Volkswagen Passat B5 (Фольксваген Пассат Б5) с двигателем 1.6 AHL.

В данном случае причиной проведения процедуры стала ощутимая вибрация автомобиля во время трогания с места, усугубляющаяся, если машина загружена, а также при городском цикле езды.

Какие инструменты и запчасти нужны для ремонта сцепления?

Кроме стандартного набора инструментов и смотровой ямы вам понадобится пару спецприспособлений, одно для крепления маховика от прокручивания, а другое чтобы отцентровать диск сцепления.

Сначала прибираем все сверху, а именно — воздушные патрубки, все от воздухозаборника до дроссельной заслонки. Откручиваем бачок с охлаждающей жидкостью и отводим в сторону.

Под автомобилем откручиваем защиту двигателя.

Снимаем глушитель. Вид сверху.

Вид на глушитель снизу.

Раскручиваем хомут. Можно пометить перед разборкой.

При осмотре катализатора сделан вывод, что его соты в отличном состоянии.

Откручиваем защитные кожухи над правым приводом и опорой коробки передач.

Откручиваем цилиндр сцепления, отсоединяем два разъема от коробки передач, отводим в сторону и закрепляем чем-нибудь вроде проволоки, чтобы при снятии и установке КПП ничего не мешало.

Далее откручиваются все болты по периметру коробки передач, на фото маховик и КПП уже сняты. Красные стрелки — крепление КПП к двигателю, две зеленые — стартер. Чтобы перестраховаться, один болт не выкручиваем, чтобы КПП не снялась раньше времени.

Стартер можно не снимать, поскольку он крепится к блоку двигателя и никак не мешает.

Откручиваем тяги переключения передач/

Срываем все болты приводов колес от КПП, а также все болты опор КПП. Откручиваем ШРУСы и отводим их в сторону. Под КПП ставится домкрат чтобы на ней не создавалось напряжения.

Открутили опоры и снимаем КПП. Делать это лучше с помощником.

Добрались до двухмассового маховика.

Снимаем корзину и маховик.

Старые и новые диск и корзина. Новые идут на 228.

Подшипник с номером F-85265.

Ставим новый диск и корзину. Чтобы центрировать диск, можно использовать вал от разобранной КПП.

Меняем выжимной подшипник.

Вид после ремонта.

Номер коробки переключения передач. Сборка производится в обратном порядке.

Замена рычагов передней подвески VW Passat B5

Замена рычагов передней подвески VW Passat B5

Для начала вам нужно будет место для работы, возможно это будет гараж или смотровая яма.

Инструменты понадобятся следующие:

Набор ключей, возьмите рожковые и накидные. Затем домркат, отвёртки, можно обычные плоские. Мыло(не твёрдое, а жидкое). Затем смазку WD40, монтировка и молоток.

Обязательно произведите развалсхождения после того как замените все рычаги.

Здесь изображены все инструменты, которые нам понадобятся.

На этой инструкции показано как и в какой последовательности производится замена рычагов.

На этой инструкции показано как и в какой последовательности производится замена рычагов.

Воспользуемся головкой на семнадцать и нужно отвинтить болты и демонтировать колёса. Теперь возьмём ключ на шестнадцать и открутим болт под номером десять(смотрите чёртеж), он крепит рычаги под номером восемь и пятнадцать.

Болт вытаскиваем и после убираем.

Рычаги располагающиеся сверху нужно выколачить. Для этого нужно будет взять молоток или съёмник. Лучше если вам удастся раздобыть «мягкий» молоток. В месте стыка рычаги имеют одну форму-коническую. На фото показано как выглядит болт.

Теперь возьмём ключи с головкой на восемнадцать и выкрутим болт, он отмечен на схеме номером двадцать три.

Тормозной диск демонтируется таким образом: прокручиваем в правую сторону и болт после этого выколачиваем. Далее все детали разъедияются.

Следующий болт находится сверху воздушного фильтра, возьмите ключ на шестнадцать и выкрутите все болты.

У крыла с внутренней стороны имеется гайка стопорная, её выкручиваем и стойку вытаскиваем. Теперь нужно замерить расстояние от середины тяги до самого края контрольной гайки.

Теперь воспользуемся ключом на восемнадцать, захватите ключ на двадцать два, выкрутите контрольную гайку.

Ключом на шестнадцать выкручиваем гайку боковую.

Возьмите ключ на тринадцать с его помощью выкрутим верхний болт.

Воспользуйтесь монтировкой, она поможет разъединить узел. Когда будете откручивать узел читайте обороты. После произведите сход развала.

Теперь возьмите ключ с головкой на восемнадцать и выкрутите болт отмеченный на схеме номером 17.

Эта процедура обязательная: возьмите головку на восемнадцать вместе с удлинителем, с его помощью выкрутите гайку на схеме отмеченным номером 22.

Возьмём ключ на шестнадцать, с его помощью выкрутим деталь напоминающую букву С, выкручиваем деталь на схеме отмеченную цифру 29. После весь узел снимите.

Теперь берём ключ на тринадцать и восемнадцать, открутите болт на схеме указанный номером 28.

Теперь нужно вытянуть его, но перед этим нам нужно выкрутить болт на схеме обозначенный номером тридцать, докручиваем до конца. Главное не повредиить тормозные трубки.После выполните сборку.

На алиэкспресс ручка с чехлом в районе 1500р. Но сама ручка не кожа и простой пластик. Можно саму ручку оставить старой, а юбку поставить новую. Только когда будете менять юбку и крепить к пластмаске, которая будет крепиться к бороде, степлером аккуратно нажимайте, иначе пластмаска может треснуть.
вот полностью раздел на них >>

В файле подробный фото отчет замены ручки, кат. номера ручки для 5 и 6-ступки на Шкоду.

3. Обновляем хром на ручке

Если хром на рычаге КПП вашей Шкоды облез, есть два варианта:

1. Замена накладки (экзист),
2. Замена полностью рукоятки (алиэкспресс).

Для 6 ступки FL- 5L0 798 117
В экзисте стоит порядка 650 руб.

Подборки по теме:
8 комментариев

Что касается этой рукоятки.
Сделал также. Стандартное крепление куда пихается манжета сама не подходит, придется калхозить.
Второй момент, сама ручка за что мы дергаем, она не кожа а пластмасса.
И да она чуть больше. Я поставил почти не отличается, только не кожа, но манжета один в один.
Своих денег стоит, но далеко от оригинала конечно.
А оригинал стоит от 4к рублей.
Решать Вам.

Дмитрий, спасибо за отзыв. Очень полезное дополнение.
Про рукоятку брал инфу с драйва от шкодовода. На счет пластмассы там в отчете ничего не указывалось.
Если есть возможность, пришлите фото (получше увеличенное может) с этой пластмассой.
И как колхозили крепление?

Не за что. Сегодня, если смогу, то сделаю. Мне машину на покраску отдавать) если что после покраски сделаю отчет. Но смысл в том, что пластмаску, которая находится на манжете у старой рукоятки, надо будет степлером прифигачить к новой, так как китайцы неправильно сделали эту пластмаску (которая крепится к тонелю). Делать придется аккуратно, так как когда степлер выстреливает он ломает эту хрупкую пластмаску. Я потратил где-то час времени на это, чтобы рукоятка стояла ровно и швы были тоже ровные. И купил хомут, так как заводское крепление пришлось разогнуть, а обратно не загнуть))) В общем у кого руки и терпение есть, тот сделает.

Покупал такую ручку,отъездил 3 месяца,сейчас кожа в сгибах начала отслаиваться.не приятно.

Здравствуйте! Меня интересует такой вопрос,хочу такую ручку заказать с али и поставить на VW PASSAT B6.Суть вопроса в том,что подойдёт ли данная ручка к пассату,ведь это всё Vag. Или может не подойти?

4. в описании к товару написано:

модели доступны в WAGENR являются следующие:

1 Для моделей VW, у нас есть для bora mk4, поло, passat B5, passat b6, passat B7, гольф 5 Гольф 6, MK5 и MK6, Touran или Caddy, T5 Transporter, Tiguan.

перед заказом спишитесь с продавцом и уточните этот вопрос. ив самом заказе крупными буквами ему напишите.

Регулировка механизма переключения передач

Автоматические коробки передач Volkswagen Passat B5
8.3.2 Регулировка механизма переключения передач / Volkswagen Passat B5
Общие сведения

Регулировка механизма переключения передач Volkswagen Passat B5

Если необходимо полностью снять механизм переключения передач, предварительно необходимо снять выхлопную систему.

Ручка 1 отвинчивается от рычага переключения передач вместе с защитным чехлом.

Пружина 7 и втулка 8 устанавливаются в шариковый фиксатор и крепятся на рычаге переключения передач таким образом, чтобы они располагались слева от рычага переключения передач.

Сферическая сторона втулки 8 должна быть направлена к рычагу переключения передач.

Рычаг переключения передач 9 можно установить только в одном положении.

При установке стопорного кольца 18 необходимо использовать новое стопорное кольцо. Выпуклая сторона кольца должна быть направлена к корпусу.

При установке необходимо использовать новую гайку 27.

При установке необходимо использовать новый болт 35.

При установке выпуклая сторона шайбы 37 должна быть направлена к рычагу управления.

Порядок выполнения

Подвеска VW Passat B5: Слабые и сильные стороны + замена сайлентблоков

Подвеска VW Passat B5: Слабые и сильные стороны + замена сайлентблоков

Пятая генерация Пассат Б5 начала сходить с конвейера в 1996 году. Линейка унифицирована с Ауди А4 и А6, что дало возможность оборудовать автомобиль обновленными, усиленными ДВС .

Подвеска Passat B5 выдерживает до 150 -170 тыс.км. После 180 тыс.км наблюдаются проблемы с амортизаторами, через 200 000 – с рычагами фронтального узла.

Последние материалы
Свечи на все двигатели Volkswagen Passat B6: выбор, замена
Тормозные диски Volkswagen Passat B6: нюансы при выборе
Задачи и описание узла

Детали подвески ФВ Пассат Б5 обеспечивают синхронизацию между кузовом и колесами, с трансформацией к последним элементам крутящего момента. Задача узла – нивелирование динамических и вибрационных воздействий, улучшение курсовой устойчивости ТС с приданием плавности движению.

Главная деталь подвески Б5 – балка поперечного типа, с которой двигатель сопрягается через специальные опоры. На фронтальной части предусмотрены рычаги (4 штуки), снижающие колебания, передаваемые на кузов. Дополняют конструкцию пружинные цилиндры с встроенными амортизаторами. Фиксация стойки выполнена на верхнем кронштейне, нижняя часть – на рычажной поперечине. Передача момента кручения колесами осуществляется через шарниры приводных валов. В этот узел входит внутренняя часть, ШРУС и центральный элемент.

Особенности передней и задней подвески

Рычаги подвесного блока ФВ Пассат Б5 изготовлены из алюминиевых составов, сопряжены с шаровыми стойками. Из-за мягкости металла, адаптация к российским дорогам вызывает сомнение. Быстрее и чаще проблемы создает передняя конструкция, рычажные системы выходят из строя уже через 40-70 тыс.км. В начале 2000-х конструкторы разработали ремкомплекты , что несколько улучшило ситуацию.

Задняя подвеска состоит из рычажной балки, стабилизатора, снижающего крены при входе в повороты. К кузову приспособление крепится посредством втулок из резинометаллического материала. За смягчение движения и упрощенное преодоление ям на дорогах отвечают амортизационно-пружинные элементы.

1 – амортизатор, 2 – пружина, 3 – балка, 4 – верхняя подушка пружины, 5 – подушка амортизатора, 6 – буфер, 7 – тормозной диск, 8 – подшипник, 9 – задний стабилизатор, 10 – троса ручного тормоза, 11 – резинометаллическая подушка

Преимущества многорычажной подвески

Достоинства « многорычажки » заключаются в беспроблемном преодолении неровностей на дороге. При попадании в выемку активируется рычаг «пострадавшего» колеса. Подобная схема работы защищает кузовную часть от серьезных последствий после ударного воздействия. Еще один плюс – многократное увеличение сцепки колес с покрытием дороги, по сравнению с обычной подвеской. Долговечность узла зависит от манеры вождения, частоты диагностических сеансов, особенностей преодолеваемой трассы. При аккуратной эксплуатации реально достигнуть отметки в 100 000 км, без серьезного ремонта.

Явные признаки неполадок

Нужно проверить состояние « ходовки » транспортного средства, если наблюдается одно или несколько из указанных проявлений:

  1. Раскачивание кузова при движении. «Симптом» свидетельствует о неполадках амортизаторов. Заметно ухудшается управляемость машины, повышается износ трансмиссионного блока. В результате, возникает сбой в работе сайлентблоков , верхних опор.
  2. Снижение длины остановочного пути, нештатное срабатывание АБС, ESP . Подобные проявления требуют принятия срочных мер.
  3. Ухудшение маневренности и контакта с дорогой. Наблюдаются резкие срывы автомобиля в скольжение, снижается упор на все четыре колеса. В этом случае, кроме подвески, проверяют состояние шин.
  4. Возникновение непонятных звуков в районе подвесного блока. Чтобы понять точно, почему стучит узел, желательно обратиться на СТО.
  5. Неравномерный износ покрышек, крены, снижение клиренса.

Эксперты советуют доверять ремонт подвески ФВ Пассат Б5 специалистам, ввиду сложности конструкции. Своими руками допускается осуществить замену сайлентблоков , зная определенные нюансы.

Правильная замена сайлентблоков на задней балке Пассат Б5

Указанные детали расположены в кронштейнах. Замена производится с соблюдением следующих действий:

  1. Аккуратно, поочередно снимают кронштейны, чтобы не сбить положение балки.
  2. Отвинчивают крепления торцовым ключом на 18.
  3. Если кронштейны не повреждены, приобретают только сайлентблоки . Для выдавливания шарнира из резинометаллического состава используют пресс с обоймой, подходящей по диаметру.
  4. Зачищают посадочное гнездо, запрессовывают новый сайлентблок .
  5. Монтируют на место кронштейны строго по меткам.
  6. Элементы прикручивают к балке.
Полезные советы

Невзирая на имеющиеся недостатки подвески ФВ Пассат Б5, увеличить срок ее службы реально, соблюдая ряд несложных рекомендаций. Следует ездить в спокойном режиме, без хаотичного применения агрессивного (спортивного) вождения. Нужно своевременно проходить диагностику, ТО, «прислушиваться» к поведению авто на трассе.

Руководство по ремонту и эксплуатации АКПП Volkswagen Passat B5 своими руками

Коробка «автомат» — это автоматическая трансмиссия, принцип работы которой заключается в обеспечении автоматизированного выбора скорости в зависимости от режима движения. И хотя еще двадцать лет назад автоматически трансмиссии были не особо популярны среди потребителей, сегодня они ставятся даже на машины российского производства.

Следует отметить, что в общем схема и принцип функционирования «автомата» не особо отличается от механических агрегатов с шестеренками константного типа сцепки. В МКПП данные шестеренки расположены в постоянном зацеплении, когда машина движется. А когда водитель переключает селектор коробки передач, определенная шестерня автоматически блокируется на ведомом валу.

Что касается автоматических трансмиссий, то в этих агрегатах нет зубчатых шестеренок. В «автоматах» функции этих шестеренок выполняют блоки управления — гидравлический и электронный. Таким образом, при автоматическом переключении передач будут отсутствовать рывки и толчки, что обусловлено работой гидротрансформатора.

Также необходимо добавить, что АКПП использует маслонасос и дополнительный радиатор для охлаждения рабочей жидкости. В отличие от механических агрегатов, при работе «автоматов» рабочая температура может быть критически высокой. Соответственно, данные агрегаты нуждаются в более улучшенной системе охлаждения.

Когда автолюбитель едет за рулем своего Фольксвагена Пассат б5 с АКПП, переключение скоростей происходит при помощи движущихся муфт. В частности, компоненты агрегата (валы и планетарные элементы) разъединяются и соединяются, что позволяет набирать и сбрасывать обороты. Все это происходит благодаря движущимся муфтам.

Что касается непосредственно муфты, то принцип ее функционирования заключается в регулярном сжатии кольцевых дисков поршнем, который находится в барабане. Рабочая жидкость проходит по патрубкам, которые расположены как в барабане, так и на дисках, а также непосредственно корпусе АКПП Пассат б5, и проходит к цилиндру.

Снятие

Если вы решили осуществить ремонт АКПП Фольксваген Пассат б5 своими руками, то для начала вам нужно знать, как осуществляется снятие агрегата. Больше подробной информации вы найдете на фото и видео, но ниже представлена общая инструкция по снятию АКПП.

  1. Залезьте под днище авто и произведите процедуру слива рабочей жидкости. Это делать не обязательно, но желательно, чтобы облегчить дальнейшую процедуру ремонта. Когда масло слито, необходимо демонтировать поддон.
  2. После этого следует отключить все шланги и патрубки, а также тяги и разъемы, которые могут помешать демонтажу агрегата.
  3. Используя гаечные ключи, выкрутите все винты, которые крепят гидротрансформатор. Так нужно сделать, чтобы демонтировать устройство вместе с АКПП. В зависимости от года выпуска Фольксваген Пассат б5 крепления гидротрансформатора могут быть разными, поэтому процедура выкручивания болтов может занять какое-то время. Тем не менее, этот процесс нужно выполнить, поскольку демонтаж агрегата без трансформатора может стать причиной повреждения шлицов первичного шкива.
  4. Когда все винты гидротрансформатора выкручены, необходимо еще раз проверить, держит ли что-нибудь вашу трансмиссию или нет. Когда вы убедились в том, что демонтажу агрегата ничего не мешает, его можно снять и вытащить. Во время снятия АКПП следует придерживать гидротрансформатор. Это делается для того, чтобы он случайно не соскочил со шлица шкива.

Установить автомобиль на подъемник.

Отсоединить провод от минусовой клеммы аккумуляторной батареи.

Отвернуть верхние болты крепления коробки передач к блоку двигателя.

Отсоединить от коробки передач гибкий вал привода спидометра.

Ослабить натяжение троса привода сцепления и отсоединить его от рычага на коробке передач.

На автомобилях с двигателем модели FZ отогнуть вверх опорную пластину на шланге системы охлаждения.

Снять кронштейн верхней подвески двигателя.

Отсоединить приемную трубу глушителей от фланца выпускного коллектора и от кронштейна крепления трубы к коробке передач.

Снять приемную трубу глушителей.

Отсоединить валы привода передних колес от фланцев выходных валов дифференциала.

Отсоединить электрические провода от коробки передач.

Снять нижнюю крышку картера сцепления.

Отсоединить шарнир тяги от рычага привода переключения передач.

Отсоединив шаровую головку, снять рычаг привода переключения передач.

Установить коробку передач на домкрат или на подставку.

Отвернуть гайки болтов крепления сайлент-блоков поперечины подвески коробки передач к кузову и к картеру коробки передач.

Снять сайлент-блок, расположенный со стороны коробки передач.

Снять кронштейн передней подвески коробки передач.

Отвернуть нижние болты крепления коробки передач к блоку двигателя.

Отделить коробку передач от двигателя.

Поломки АКПП

Каждый узел автомобиля не вечен, соответственно, рано или поздно наступает момент, когда приходится прибегнуть к ремонту, в том числе и автоматической трансмиссии. Ниже вы сможете ознакомиться с самыми часто встречаемыми поломками, которые могут произойти с АКПП Фольксваген Пассат б5.

Утечка рабочей жидкости

Является одной из самых распространенных неисправностей автоматической трансмиссии. Как правило, утечка масла происходит из-под уплотнительных резинок агрегата. Разумеется, такую проблему необходимо решать демонтажем и заменой прокладок. Но лучше предотвратить такой исход, в результате чего необходимо производить периодический осмотр состояния агрегата. В любом случае, если вы заметили подтеки, то необходимо будет менять трансмиссионную жидкость и прокладки.

Поломки блока управления

Неисправности блока управления также являются распространенным поломками. Чаще всего они встречаются в относительно не новых АКПП Фольксваген Пассат б5. В результате выхода из строя некоторых элементов устройства блок может некорректно выбирать обороты для переключения скоростей, что чревато проблемами во время движения.

Поломки гидроблока

Неисправности гидроблока могут появиться во многих случаях, которые, как правило, связаны с некорректной работой агрегата. Если автовладелец не прогревает коробку должным образом в зимнее время года и сразу же начинает ехать, со временем поломка гидроблока не просто может случиться, она обязательно произойдет.

Выход из строя гидротрансформатора

Поломки, которые связаны с работой гидротрансформатора, решаются только его ремонтом. Такие неисправности также часто встречаются на практике, однако, их ремонт обходится дешевле, чем в случае с блоком управления или гидроблоком.

При некорректно функционирующем гидротрансформаторе вы заметите:

  • стук АКПП по время движения;
  • шелест или шорох в коробке;
  • очень сильное вибрирование, особенно при езде на пониженных оборотах;
  • транспортное средство теряет динамику;
  • если меняете рабочую жидкость в трансмиссии, то в поддоне с «отработкой» вы увидите большое количество стружки.
Установка

Прежде чем устанавливать коробку передач, убедиться в правильной центровке ведомого диска сцепления, а также нанести тонкий слой консистентной смазки на шлицы первичного вала коробки передач.

Поставить коробку передач на место.

Ввернуть нижние болты крепления коробки передач к двигателю.

Установить кронштейны подвески коробки передач.

Установить тягу привода переключения передач и рычаг привода вилок переключения передач, не затягивая крепажные детали.

Установить нижнюю крышку картера сцепления.

Установить приводы колес на фланцы выходных валов дифференциала, затянуть болты крепления моментом 4,5 кгс·м.

Установить приемную трубу глушителей, проложив новую прокладку между фланцами.

Установить кронштейн передней подвески двигателя.

Присоединить трос привода сцепления к рычагу вилки выключения сцепления.

На автомобилях с двигателем FZ загнуть опорную пластину шланга системы охлаждения.

Присоединить гибкий вал привода спидометра.

Ввернуть верхние болты крепления коробки передач к двигателю.

Затянуть болты крепления поперечины подвески коробки передач к кузову.

Отрегулировать привод переключения передач.

Подсоединить провод к минусовой клемме аккумуляторной батареи.

Отрегулировать свободный ход педали сцепления.

Устранение неисправностей

Процедура устранения неисправностей коробки передач заключается в ее полном переборе своими руками, о чем мы поговорим далее. Фото и видео этого процесса вы найдете ниже.

  1. После снятия АКПП вам нужно разобрать агрегат. Первым делом вы увидите прокладку масляного насоса — если она в плохом состоянии, ее нужно заменить.
  2. Далее, вы получаете доступ к муфтам — если фрикционные диски уже отработали свой ресурс эксплуатации, то их необходимо заменить.
  3. Следующий элемент — гидроблок. Его нужно промыть, особенно, если до этого вам пришлось поменять фрикционные диски, поскольку металлические отложений от них скапливаются именно тут. Очистку узла рекомендуется производить при помощи кисти и специально предназначенной для этого жидкости, которую можно приобрести в любом автомобильном магазине.
  4. При необходимости осуществите замену поршней. Кроме того, не лишним будет поменять и сальник гидродинамического трансформатора, особенно, если он в печальном состоянии. Также осуществите замену металлических колец-уплотнителей, если в этом есть необходимость.
  5. Затем нужно собрать пакет тормоза. Когда планетарный редуктор вместе с одноходовой муфтой установлены на место, монтируйте приводы солнечных шестеренок и планетарный элемент. Все приводы следует зафиксировать винтом, а затем необходимо обратно собрать три разобранные ранее муфты. Установите новую прокладку, не забудьте про масляный насос. Также необходимо монтировать пружины разжима тормоза. Надежно закрутите все элементы.
  6. Теперь установите заранее промытый гидроблок на место, после чего смонтируйте сам фильтр трансмиссии. Собственно, на этом процесс ремонта АКПП Фольксваген Пассат б5 своими руками можно считать завершенным. Осталось только осуществить промывку поддона и установку новой уплотнительной резинки.
  7. В конце концов, вам нужно будет установить ваш агрегат на место, после чего следует залить новое трансмиссионное масло.

В целом данный процесс по демонтажу и ремонту агрегата требует, если не сказать что профессионального, то специализированного подхода. Как вы понимаете, такая процедура не каждому под силу, поэтому перед тем, как заняться снятием и разбором агрегата, спросите себя — а сможете ли вы все сделать правильно и качественно?

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
