Адсорбер. Что это такое, для чего нужен, признаки неисправности

решил для себя разобраться в этой теме и начал гуглить, почитал понял ) теперь хочу поделиться с вами, кого интересует этот же вопрос.

из разных перечитанных тем понравилась та, которую сюда скопирую, просто и понятно без воды и лишнего.
тема скопирована из этот записи

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера. Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ, на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности. Однозначно будет полезно, так что читайте – смотрите …
Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Для чего создавали адсорбер

Собственно это дань экологическому стандарту, а именно ЕВРО-2. По сути это большой фильтр который улавливает легкие углеводороды. По новым стандартам недопустимо попадание паров бензина в атмосферу, потому как это способствует загрязнению атмосферы.
Также пары не должны проходить в салон автомобиля, ведь это мягко сказать вредно! НА старых карбюраторных машинах, такого фильтра и его клапана просто не было, там система немного другая. НО карбюратор ушел вместе со старыми стандартами, сейчас только инжектор и ОБЯЗАТЕЛЬНА система фильтрации.

Составные части

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина.

Основные части можно описать так:
• Сепаратор + клапан гравитации
• Датчик давления
• Фильтрующая часть (обычно из угля)
• Соединительные трубки
• Электромагнитный клапан
• Как видите абсолютно ничего сложного.
Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак.
Клапан гравитации — практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).
Датчик давления, очень нужная вещь — он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.
Фильтрующая часть — как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.
Соединительные трубки — нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.
Электромагнитный клапан — служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.
Как работает система — принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе.
Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).
Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются. Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО.
После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.
Система очень простая, если понимать, как она работает.

На что влияет клапан адсорбера
Многие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).
Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.
Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.

Признаки неисправности клапана адсорбера
Как становится понятно, возникают проблемы с системой питания:
• Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
• На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
• На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
• Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
• Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
• Увеличивается расход топлива
• НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя
Также стоит заметить, что причина не всегда именно в клапане, зачастую может забиваться сама банка с активированным углем (то есть сама полость адсорбера). При необходимости его нужно заменить или разобрать и прочистить – просушить, то есть восстановить фильтрацию газов, чтобы они беспрепятственно проходили.
Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.
Можно ли убрать
Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.
Убирать, конечно можно, автомобилю попросту на это «ВСЁ РАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.
Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!

Однако в этом есть и минусы:
• Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
• Атмосфера загрязняется легкими углеводородами
• Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)
Плюсы отключения:
• Освобождается место в подкапотном пространстве, банка занимает достаточно много места
• Уходит неустойчивая работа на холостом ходу
• Не нужно платить большие деньги за новый адсорбер и его клапан
Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

Доступ к сервису временно запрещён

С вашего IP-адреса одновременно поступает очень много запросов.
Такое поведение показалось подозрительным, поэтому мы временно закрыли доступ к сайту.
Возможно, на вашем устройстве есть программы, которые отправляют запросы без вашего ведома.

Что мне делать?

Напишите в службу поддержки через форму обратной связи.
Подробно опишите ситуацию — поможем разобраться, что случилось, и подскажем, как действовать дальше.

Ваз 2115 адсорбер назначение. Как работает адсорбер паров бензина

Ваз 2115 адсорбер назначение. Как работает адсорбер паров бензина

  • Live Journal

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера. Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности. Однозначно будет полезно, так что читайте – смотрите …

Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во . При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Для чего создавали адсорбер

Собственно это дань экологическому стандарту, а именно ЕВРО-2. По сути это большой фильтр который улавливает легкие углеводороды. По новым стандартам недопустимо попадание паров бензина в атмосферу, потому как это способствует загрязнению атмосферы.

Также пары не должны проходить в салон автомобиля, ведь это мягко сказать вредно! НА старых карбюраторных машинах, такого фильтра и его клапана просто не было, там система немного другая. НО карбюратор ушел вместе со старыми стандартами, сейчас только инжектор и ОБЯЗАТЕЛЬНА система фильтрации.

Составные части

По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:

  • Сепаратор + клапан гравитации
  • Датчик давления
  • Фильтрующая часть (обычно из угля)
  • Соединительные трубки
  • Электромагнитный клапан

Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).

Датчик давления , очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.

– как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.

Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.

Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.

Как работает система – принцип работы

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе.

Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).

Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются. Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО.

После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

Система очень простая, если понимать, как она работает.

На что влияет клапан адсорбера

Многие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).

Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.

Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.

Признаки неисправности клапана адсорбера

Как становится понятно, возникают проблемы с системой питания:

  • Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
  • На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
  • На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
  • Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
  • Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
  • Увеличивается расход топлива
  • НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя

Также стоит заметить, что причина не всегда именно в клапане, зачастую может забиваться сама банка с активированным углем (то есть сама полость адсорбера). При необходимости его нужно заменить или разобрать и прочистить – просушить, то есть восстановить фильтрацию газов, чтобы они беспрепятственно проходили.

Сейчас полезное видео.

Если у вас проявляются эти неисправности, то обязательно нужно смотреть — и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.

Можно ли убрать

Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.

Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (), иначе появится ошибка, вот и все!

Однако в этом есть и минусы:

  • Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
  • Атмосфера загрязняется легкими углеводородами
  • Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)

Плюсы отключения :

  • Освобождается место в подкапотном пространстве, банка занимает достаточно много места
  • Уходит неустойчивая работа на холостом ходу
  • Не нужно платить большие деньги за новый адсорбер и его клапан

Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.

Электромагнитный клапан продувки адсорбера – это деталь в системе EVAP (Evaporative Emission Control), которая устанавливается на бензиновые двигатели с инжекторной системой. Она служит механизмом улавливания паров топлива и предотвращает их попадание в атмосферу.

Под воздействием низких температур или при нагреве внутри топливного бака образуются пары бензина, которые принимает на себя специальный фильтр-адсорбер. Эти пары накапливаются в фильтрующей системе и подаются во впускной коллектор при запуске двигателя, где сгорают вместе с основным количеством топлива. Таким образом, система улавливания паров топлива состоит из нескольких основных частей:

  • электромагнитный клапан (Evap-Solenoid);
  • гравитационный клапан;
  • двухходовой клапан (для турбированных двигателей);
  • угольный адсорбер (фильтрующий элемент системы);
  • соединительные шланги.

Когда пары топлива доходят до адсорбера, они поглощаются фильтрующим элементом, а при запуске двигателя специальный контроллер подает сигнал на электромагнитный клапан адсорбера, который моментально срабатывает при запуске двигателя.

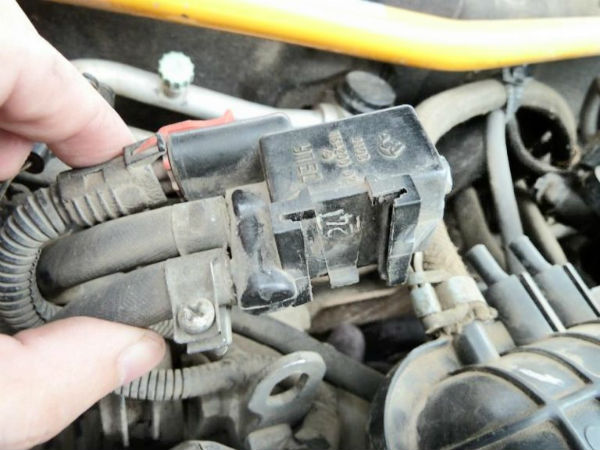

Электромагнитный клапан адсорбера

Сам клапан расположен между адсорбером и впускным коллектором и срабатывает только при определенной частоте вращения коленвала, на холостом ходу он не активируется системой. Адсорбер соединяется с топливным баком посредством трех элементов, по одному из них пары топлива попадают непосредственно в адсорбер из бака, по другому каналу адсорбер сведен с клапаном продувки, третий параллельно соединен с воздушным фильтром и служит для создания необходимого для продувки перепада давления в системе. На некоторых моделях авто существует также и гравитационный клапан, который служит для предотвращения утечки топлива в атмосферу, например, при переворачивании авто. На двигателях, которые , воздух не разряжается в случае, если работает турбина, для этого в системе предусматривается дополнительный клапан, который называется двухходовым. Он служит для перенаправления и создания разряженного давления во впускной коллектор при отключенном турбонаддуве или в компрессор при работающей турбине.

В теории при проблемах или неисправности электромагнитного клапана или засорении фильтра адсорбера двигатель теряет мощность, а расход топлива постепенно увеличивается. На практике такие изменения менее заметны, но все-таки присутствуют. Во многом изменения в мощности и динамике происходят из-за разгерметизации клапана (Evap-Solenoid) или электронной ошибки в его работе. Это приводит к тому, что впускной коллектор обогащается парами топлива на холостых оборотах, что впоследствии может привести к полной потере мощности и остановке автомобиля. Если клапан зависает в определенном положении, например, он не закрывается при выключении двигателя, то постепенно это окажет негативное влияние на топливную систему, и особенно на бензонасос, кроме того, из строя может выйти и датчик уровня топлива в баке. Если вентиляция бензобака неправильная, то внутри начинает постоянно создаваться разряжение. Со временем топливному насосу становится тяжелее закачивать топливо во впускной коллектор. Выявить проблему с клапаном или соединениями помогает система диагностики ошибок или механическая проверка.

Выявление проблемы с клапаном адсорбера

На современных автомобилях существует несколько классификаций электронных ошибок для системы вентиляции или улавливания паров. Каждый из кодов ошибок записан в памяти контроллера и свидетельствует о том или ином электрическом повреждении. Однако система может выдать ошибки типа «превышение адаптационного предела топлива». Это означает, что все электромагнитные детали в системе EVAP исправны, и проблема кроется в загрязненном или вышедшем из строя фильтре. Проверить это можно следующим образом – залейте полный бак топлива и откройте крышку бензобака, если при открытой крышке динамика и мощность лучше, чем при герметичном бензобаке, значит, проблема кроется именно в фильтрующем элементе, который нужно заменить. Для предотвращения проблем с системой продувки и вентиляции EVAP в автомобилях с инжекторными двигателями рекомендуется обращать внимание и контролировать такие параметры, как:

  • исправность и чистоту свечей зажигания;
  • заряд аккумуляторной батареи;
  • работоспособность топливного насоса;
  • проведение систематической диагностики ЭБУ и устранение ошибок.

При чип-тюнинге клапан продувки адсорбера чаще всего заглушают с помощью программных решений или полностью удаляют механическим путем (чаще всего удаляется предохранительный клапан высокого разряжения). Это необходимо для того, чтобы в системе ЭСУД не возникало лишних ошибок по работе клапанов адсорбера, кроме того, от этих деталей перестает зависеть работа топливного насоса и воздухомера, что способствует теоретическому и практическому повышению мощности, но пагубно влияет на экологические нормы.

На различных моделях автомобилей система EVAP работает по единому принципу, который был описан ранее в статье, однако крепления клапанов и шлангов различаются. Чтобы диагностировать неисправность или заменить электронный клапан, его необходимо снять. Для этого нужен набор ключей и отверток и следование инструкции. На большинстве отечественных автомобилей (Лада Калина, Лада Приора, Гранта) и иномарках отечественного производства (Solaris, некоторые модели Skoda) устанавливается система похожего типа, с креплением патрубков на пластиковые фиксаторы. Для снятия непосредственно клапана продувки, например в случае, если диагностика показала какую-либо электронную ошибку по блоку ЭБУ, необходимо отключить минусовую клемму от аккумулятора. Далее следует отщелкнуть по два фиксатора от трубок соединения и отсоединить колодку жгута с проводами. Теперь снимите входящий и выходящие шланги и при помощи ключа на 13 (или иной размерности, в зависимости от конкретной модели авто) выверните два болта от кронштейна крепления к трубе от коллектора.

Снятие клапана продувки

Сам клапан снимается в сборе с кронштейном крепления, и в том случае, если его необходимо заменить, рекомендуется обратить внимание на серийный номер и маркировку детали, чтобы новая соответствовала оригиналу. Проверить его работоспособность своими руками можно с помощью простого шприца (10 мл) и шланга-переходника, которым может служить штатная трубка подвода воздуха. Один конец соединяется со шприцом, другой – с входным штуцером на клапане. Теперь вытяните шприц на максимум и немного подождите. Понять, создается ли внутри разряжение, можно по стремлению шприца вернуться в исходное положение. Если этого не происходит, скорее всего, клапан не работает. После этого подсоедините к специальным отверстиям клапана провод от сети с постоянным напряжением 12В, он должен закрыться. Если и этого не происходит, значит, он полностью неисправен, и необходима замена или установка заглушек на впускные шланги.

Любой двигатель внутреннего сгорания — это источник выбросов вредных веществ в окружающую среду. Придумываются новые и совершенствуются старые методы уменьшения вредных выбросов. Класс экологичности сегодня — это репутация автопроизводителя. Например, для того, чтобы соответствовать классу по экологичности двигателей Евро 3, в конструкции автомобиля должно быть установлено улавливающее устройство, которое обеспечит меньший выброс СО2.

Абсорбер топливный

Абсорбер — это устройство, поглощающее газы и пары, которые появляются на выходе из топливного бака в результате нагрева и испарения. С латинского sorbeo переводится поглощаю.

Когда ДВС автомобиля работает, пойманный пары направляются в систему впрыска топлива — во впускной коллектор.

Когда двигатель не работает, часть топливных паров улавливается сепаратором и подаются обратно бензобак, а часть улавливается адсорбером топливных паров, где происходит их нейтрализация.

Для чего нужен абсорбер в автомобиле

Автомобильный топливный абсорбер появился, когда установили класс экологичности двигателей Евро2. Экологические стандарты не допускают попадание паров в бензина в атмосферу, так как это сильно загрязняет окружающую среду. Топливные пары не должны попадать в автомобильный салон.

Такой системы фильтрации нет в автомобилях с карбюраторами. Абсорберы начали устанавливать на машины с инжекторными ДВС.

Устройство автомобильного абсорбера

Простыми словами, конструкция абсорбера — это пластиковая банка с наполненным фильтрующим улавливающим элементом. Наилучшим веществом для улавливания и нейтрализации паров топлива является активированный уголь.

Абсорбер состоит из:
  • Сепаратор. Сепаратор улавливает пары бензина и отправляет их обратно в топливный бак.
  • Клапан гравитации. Клапан гравитации защищает от перелива топлива в случае, когда . Клапан блокирует движение топлива.
  • Датчик давления. Датчик давления выполняет важную функцию — контролирует давление паров в топливном баке. При достижения максимально допустимого давления в баке, датчик открывается и стравливает давление.
  • Фильтрующий элемент (активированный уголь). Фильтрующий элемент в абсорбере автомобиля — это уголь в крупных гранулах. Крупные гранулы позволяют парам проходить через слой угольного порошка и конденсироваться.
  • Соединительные трубки. Соединительные трубки служат для соединения всех элементов конструкции.
  • Электромагнитный клапан. Электромагнитный клапан меняет режимы улавливания топливных паров.

Принцип работы

Одним из самых важных элементов в конструкции абсорбера является электромагнитный клапан, от работы которого зависит работа всей очищающей системы.

Принцип работы и движение паров в системе:

Бензиновые пары поднимаются вверх топливного бака и улавливаются сепаратором, который работает в паре с датчиком гравитации. Датчик гравитации обеспечивает безопасность, не дает вытекать топливу из бака в случае ДТП, перевертыше. Уловленные пары в сепараторе конденсируются (приобретают жидкую форму) и попадают обратно в топливный бак.

Остальная часть паров топлива попадает в абсорбер, где происходит их скопление и нейтрализация. Накопление в абсорбере осуществляется при не заведенном двигателе!

После того, как ДВС автомобиля запустили, электромагнитный клапан открывается и обеспечивает соединение полостей абсорбера с впускным коллектором или дроссельным узлом (в зависимости от конструкции). Начинается процесс продувки! Через дроссельную заслонку поступает воздух с улицы и происходит смешивание с парами топлива. Далее, эта смесь направляется во впускной коллектор, откуда подается в цилиндры. Так происходит дожигание топливных паров из абсорбера.

Клапан абсорбера: для чего нужен и на что влияет

Клапана в абсорбере — это технически простое устройство, которое работает по-разному, в зависимости от того, заведен мотор или нет. Как и все клапаны, должен открываться и закрываться.Когда полость абсорбера забита или появилась другая какая-либо неисправность, то клапан работает со сбоями. С неисправным адсорберным клапаном могут произойти серьезные поломки автомобиля, потому что не стравливается давления из топливного бака и не происходит продувка полости.

Признаки неисправностей клапана абсорбера

Есть несколько признаков, симптомов, по которым можно выявить техническое состояние клапана:

      1. Датчика топлива показывает то полный бак, то пустой.
      2. После запуска двигателя, через мину 5-10 начинают плавать обороты.
      3. На холостых оборотах при нажатии на педаль, автомобиль начинает глохнуть.
      4. Двигатель не набирает обороты при движении. Долго разгоняется.
      5. При открытии крышки бензобака чувствуется вакуум, слышен свист.
      6. Повышен расход топлива.
      7. На холодную (когда мотор заведен, но еще не нагрелся) слышны стуки абсорбера, как будто стучат клапана.

      Причиной выхода из строя абсорбера — это не всегда клапан. Это может быть сильное загрязнение абсорбирующего элемента, в данном случае угля. Газы должны спокойно проходить через гранулы угля и конденсироваться там.

      Клапан стоит очень дешево. Поэтому есть возможность менять при обнаружении признаков не правильной работы двигателя. Можно также фильтрующий элемент адсорбера заменить своими руками: разобрать, старый уголь высыпать, насыпать новый уголь крупными гранулами.

      Что будет, если убрать клапан абсорбера топливных паров

      Можно ли убрать клапан полностью? Некоторые так и делают, думая, что из-за клапана повышается расход топлива и авто разгоняется медленнее.
      На самом деле, если адсорбер с клапаном исправны, то ДВС наоборот работает как часы и расход топлива при этом на оптимальном уровне. Экономия не столь ощутима от дожига остатков паров топлива, но и выбора в атмосферу меньше.

      На вопрос, можно ли убрать клапан абсорбера совсем? Ответ: да, можно. На двигатель не влияет его наличие или отсутствие. Влияет только то, если он установлен и неисправен.

      Минусы автомобиля без клапана и абсорбера:
      • запах бензина в салоне;
      • загрязнение окружающей среды;
      Плюсы машины без клапана и абсорбера:
      • появляется больше место под капотом (кому-то может это важно);
      • не нужно менять абсорбер и клапан.

      Владельцы карбюраторных автомобилей, я думаю, помнят как в салоне машины часто пахло бензином, из-за чего у некоторых начинает болеть голова. За одно это уже лучше не снимать клапан и абсорбер, а своевременно менять при поломкам.

      Видео

      В этом видео адсорбер ВАЗ 2107: разборка, неисправности, удаление.

      Что будет, если удалить адсорбер на примере ВАЗ 2107 инжектор.

      Адсорбер в автомобиле: зачем нужен, как проверить.

      Увеличился расход топлива. Причина в клапане продувки.

      Клапан адсорбера Mazda Demio (Мазда Демио).

      Многих владельцев автомобилей может интересовать вопрос о том, как проверить адсорбер и клапан его продувки когда диагностика показала его неисправность (выскочила ). Сделать подобную диагностику вполне можно в гаражных условиях, правда, для этого необходимо будет демонтировать или полностью адсорбер или только его клапан. А чтобы провести такую проверку понадобятся слесарные инструменты, многофункциональный мультиметр (для замера значения изоляции и «прозвонки» проводов), насос, а также источник питания 12 В (или аналогичный аккумулятор).

      Для чего нужен адсорбер

      Перед тем как перейти к вопросу о том, как проверить работу адсорбера, вкратце остановимся на описании работы системы улавливания паров бензина (по-английски называется Evaporative Emission Control — EVAP). Это даст более четкое представление о функциях как адсорбера, так и его клапана. Итак, как понятно из названия, система EVAP предназначена для улавливания паров бензина и недопущения попадания их в несгоревшем виде в окружающий воздух. Испарения образуются в топливном баке при нагреве бензина (чаще всего при длительной стоянке под палящим солнцем в теплое время года) или при снижении атмосферного давления (очень редко). Задача системы улавливания топливных испарений состоит в том, чтобы возвращать эти самые испарения во впускной коллектор двигателя и сжигать их вместе с топливовоздушной смесью. Как правило, такая система устанавливается на все современные бензиновые двигатели в соответствии с экологической нормой Евро-3 (был принят в Евросоюзе в 1999 году).

      Система EVAP состоит из следующих элементов:

      • угольного адсорбера;
      • электромагнитный клапан продувки адсорбера;
      • соединительные трубопроводы.

      Также дополнительно имеются жгуты проводов, идущие от электронного блока управления двигателем (ЭБУ) к упомянутому клапану. С их помощью обеспечивается управление этим устройством. Что касается адсорбера, то имеет три внешних соединения:

      • с топливным баком (через это соединение образованные пары бензина непосредственно попадают в адсорбер);
      • с впускным коллектором (с его помощью выполняется продувка адсорбера);
      • с атмосферным воздухом через топливный фильтр или отдельный клапан на его входе (обеспечивает перепад давления, которое необходимо для выполнения продувки адсорбера).

      Обратите внимание, что на большинстве автомобилей система EVAP включается лишь при разогретом двигателе («на горячую»). То есть, на холодном моторе, а также на его холостых оборотах система неактивна.

      Адсорбер представляет собой некую бочку (или аналогичный сосуд), который наполнен перемолотым углем, в котором, собственно, конденсируются пары бензина, после чего они в результате продувки отправляются в систему питания автомобиля. Долгая и исправная работа адсорбера возможна лишь при его регулярной и достаточной вентиляции. Соответственно, проверка адсорбера автомобиля заключается в том, чтобы проверить его целостность (поскольку корпус может ржаветь) и способность конденсировать пары бензина. Еще старые адсорберы пропускают через свою систему уголь, находящийся в них, чем забивают как систему, так и клапан их продувки.

      Электромагнитный клапан продувки адсорбера выполняет непосредственно продувку системы от имеющихся в ней испарений бензина. Выполняется это путем его открытия по команде от ЭБУ, то есть, клапан является исполнительным механизмом. Он находится в трубопроводе между адсорбером и впускным коллектором.

      Что касается проверки клапана адсорбера, то, во-первых, проверяется факт того, что он не забит угольной пылью или другим мусором, который может попасть в топливную систему при ее разгерметизации извне, а также углем из адсорбера. А во-вторых, проверяется его работоспособность, то есть возможность открытия и закрытия по команде, идущей от электронного блока управления двигателем. Причем проверяется не только наличие самих команд, но и их значение, что выражается во времени, в течение которого клапан должен быть открыт или закрыт.

      Интересно, что в двигателях, снабженных турбокомпрессором, разрежение во впускном коллекторе не создается. Поэтому для работы системы в ней предусмотрен еще один двухходовой клапан , срабатывающий и направляющий пары топлива во впускной коллектор (если давление наддува отсутствует) или на впуск компрессора (если давление наддува имеет место).

      Обратите внимание, что управление электромагнитным клапаном адсорбера выполняется электронным блоком на основании большого объема информации от датчиков температуры, массового расхода воздуха, положения коленчатого вала и других. На самом деле алгоритмы, по которым построены соответствующие программы, достаточно сложные. Важно знать, что чем больше расход воздуха двигателем — тем больше длительность управляющих импульсов от ЭБУ до клапана и тем сильнее продувка адсорбера.

      То есть, важно не напряжение, которое подается на клапан (оно стандартное и равное общему напряжению в автомобильной электрической сети), а его длительность. Существует такое понятие как «скважность продувки адсорбера». Оно скалярное и измеряется в пределах от 0% до 100%. Нулевой порог показывает, что продувки нет вовсе, соответственно, 100% означает, что адсорбер продувается максимально в данный момент времени. Однако на самом деле это значение всегда находится где-то посередине и зависит от условий эксплуатации машины.

      Также понятие скважности интересно тем, что его можно измерить с помощью специальных диагностических программ на компьютере. Примером такого программного обеспечения могут служить программы Chevrolet Explorer или OpenDiag Mobile. Последняя отлично подойдет для проверки адсорбера отечественных автомобилей ВАЗ «Приора», «Калина» и других аналогичных моделей. Обратите внимание, что для работы с мобильным приложением необходим дополнительный сканер, например, ELM 327.

      Внешние признаки неисправности

      Прежде чем проверять клапан продувки адсорбера, а также сам адсорбер, наверняка будет полезно узнать, какими внешними признаками сопровождается этот факт. Существует ряд косвенных признаков, которые, правда, могут быть вызваны и другими причинами. Однако при их выявлении имеет смысл также проверить и работу системы EVAP, а также входящих в нее элементов.

      1. Нестабильная работа двигателя на холостых оборотах (обороты «плавают» вплоть до того, что , поскольку она работает на обедненной топливовоздушной смеси).
      2. Небольшое увеличение расхода топлива, особенно при работе двигателя «на горячую», то есть, в разогретом состоянии и/или в жаркую летнюю погоду.
      3. Двигатель автомобиля трудно запускается «на горячую», обычно невозможно запустить его с первого раза. И при этом стартер и другие сопутствующие запуску элементы находятся в работоспособном состоянии.
      4. При работе двигателя на низких оборотах очень ощущается потеря мощности. А на более высоких оборотах также ощущается уменьшение значения крутящего момента.

      В некоторых случаях отмечается, что при нарушении нормальной работы системы улавливания паров бензина, запах топлива может попадать в салон. Особенно это актуально при открытых передних окнах и/или когда машина продолжительное время стоит в закрытом боксе или гараже со слабой вентиляцией. Также плохой работе системы способствует разгерметизация топливной системы, появление мелких трещин на топливопроводах, заглушках и так далее.

      Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:

      • Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
      • Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
      • Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
      • После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.

      Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.

      Как проверить клапан адсорбера

      Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

      • Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
      • Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
      • Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
      • Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
      • Отключить от клапана входной и выходной воздушные шланги.
      • С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов). При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
      • В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся. В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
      • Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
      • При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
      • Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

      Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

      Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.

      Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

      Как отремонтировать адсорбер и клапан

      Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

      Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

      Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

      Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным. Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

      Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

      Заключение

      Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

      После того, как появились автомобили, которые соответствуют стандарту экологической безопасности «Евро-3», автоконструкторы озадачились созданием устройства, способного задерживать углеводородные пары с целью исключения их выбросов в атмосферу. Поэтому в топливной системе большинства машин, и отечественные автомобили, включая ВАЗ, не стали исключением, появилась деталь – адсорбер. Что же это такое? Предлагаю рассмотреть данную деталь со всех возможных углов на примере отечественного автомобиля ВАЗ 2114.

      1 Адсорбер – что это?

      Если осуществить дословный перевод слова адсорбер с английского языка, то в конечном итоге мы получим два похожих по смыслу значения – «поглощать», «амортизировать». В чем же все-таки его необходимость? Адсорбирование – это процесс, при котором происходит поглощение газов как твердыми, так и жидкими телами. В данном случае основным элементом, впитывающим пары отработанного топлива, является активированный уголь. Именно им и наполняют часть свободного пространства адсорбера.

      В состав данной детали входит несколько конструктивных элементов:

      • Адсорбер
      • Клапан продувки
      • Трубки адсорбера и клапана продувки
      • Гравитационный клапан
      • Передняя трубка паропровода
      • Сепаратор паров
      • Трубка слива топлива
      • Несколько шлангов

      2 Принцип работы адсорбера в ВАЗ 2114

      Адсорбер работает следующим образом. Топливные пары, образующиеся в топливном баке, поднимаются вверх и постепенно скапливаются у горловины бака, откуда им прямая дорога в сепаратор, в котором происходит процесс конденсации этих паров. Пары, обратившиеся в жидкость, сливаются обратно в топливный бак. Однако не все пары успевают стать снова жидкостью. Часть паров, что осталась в виде газа, попадает в адсорбер, где поглощается при помощи адсорбента – активированного угля.

      Стоит заметить, что весь описанный выше процесс протекает исключительно при выключенном двигателе. Иначе системе придется открывать . При этом пары бензина, образовавшиеся в топливном баке и не успевшие трансформироваться в жидкость, будут выдуваться по впускной трубе двигателя ВАЗ 2114 и сжигаться.

      Подобный принцип работы подразумевает наличие сразу нескольких преимуществ:

      1. Предотвращение загрязнения атмосферы вредными испарениями
      2. Автомобиль во время движения поглощает меньше топлива (хоть уровень экономии не дотягивает и до 1-го процента, но при этом факт вещь упрямая – не сжигая пары бензина, двигателю требовалось бы большее количество топлива).

      3 Признаки, по которым можно определить, что адсорбер неисправен

      Засориться и прийти в негодность может даже такая деталь, как абсорбер. Причины неисправности могут быть разными (механическое повреждение, естественный износ поглощающего элемента). Основной признак неисправности адсорбера – наличие избыточного давления в топливном баке. Причина этого – скопление излишнего количества топливных паров, которые не могут ни перейти в жидкое состояние, ни вывестись через адсорбер. Удостовериться в наличии в топливном баке избыточного давления топливных паров достаточно просто – необходимо лишь отвернуть крышку топливного бака и прислушаться, нет ли при открывании крышки шипения. Если шипение имеется, то адсорбер пора менять, поскольку в топливном баке скапливается избыточное количество вредных паров.

      Есть и другой способ определения неисправности в автомобилях ВАЗ . После прогрева двигателя выше температуры в 60 °С начинается существенное падение оборотов двигателя на холостом ходу. Кроме этого ваш автомобиль может совершенно внезапно заглохнуть во время движения без каких-либо определенных причин.

      Если что-то подобное происходило и с вашим автомобилем, то советуем проверить исправность адсорбера. Сделать это можно следующим образом – отсоедините шланг, идущий к коллектору от клапана, и заглушите его на два-три дня. Если беспокоящие вас симптомы не исчезли, а ваш любимый ВАЗ по-прежнему «играет» с оборотами, как ему заблагорассудится, то, скорее всего, вердикт один – засор адсорбера.

      Несомненно, автомобиль как ездил, так и дальше проедет не один километр и при неисправном адсорбере, но при этом холостой ход у него будет плавать подобно синусоиде. Однако заметим, что вовремя не устраненная неисправность адсорбера, или, по крайней мере, вовремя не выпущенные из топливного бака излишки топливных паров грозят «выстрелом» крышки топливного бака из горловины, а может быть, вам просто не удастся её открыть. Поэтому проще заменить неисправную деталь, нежели постоянно опасаться несанкционированного «выстрела», поскольку никто не сможет предугадать, куда попадет улетевшая крышка топливного бака.

      4 Замена адсорбера

      Замену данной детали в ВАЗ 2114 можно осуществить и на ближайшей к вам станции технического обслуживания, а можно и самостоятельно. Поскольку на все про все вами будет потрачено не более 20 минут, то замену адсорбера можно осуществить и собственноручно.

      Итак, приступим. Сначала необходимо демонтировать заменяемую деталь. Вначале освобождаем адсорбер от имеющихся крепежных деталей, затем отсоединяем шланг, который подает топливные пары к дросселю, а уж после этого провода и колодку. Следующим шагом будет отсоединение продувного клапана и шланга выхода горючего от сепаратора. И в завершение откручиваем и извлекаем кронштейн (это не займет много времени, поскольку крепится он всего тремя болтами).

      После успешного демонтажа отработавшего адсорбера приступаем к установке купленной детали. Самый длинный отрезок имеющегося резинового шланга присоединяется к трубке, через которую подаются топливные пары в продувной канал. Меньшую часть шланга присоединяем к трубке забора от сепаратора. Теперь при помощи кронштейна устанавливаем адсорбер на законное место. Далее шланг подачи паров присоединяется к продувному каналу. Продувной канал в свою очередь монтируется на крышке двигателя. Сюда же необходимо подключить и колодку с проводами. Между адсорбером и продувным каналом устанавливается резиновая трубка. Важно: трубка должна быть устойчива к воздействию бензина и моторного масла. Установка адсорбера произведена. Все было сделано быстро, качественно и без привлечения сторонних специалистов.

      5 Диагностика клапана продувки адсорбера собственными силами

      Если необходимо заменить всего лишь клапан адсорбера, то ехать в ближайшее СТО и подавно не имеет смысла. Это займет у вас не более 5 минут времени при условии наличия крестовой отвертки. Найти такой клапан можно практически в любом магазине автомобильных запчастей, где продаются запчасти для ВАЗ. Стоит, кстати, он недорого – не более 700 рублей. Вместе с клапаном рекомендуется заменить и датчик адсорбера, поскольку он управляет непосредственно клапаном. Однако менять его стоит при условии, если датчик издаёт посторонние шумы, напоминающие потрескивание. Причем порой возникают затруднения в тот момент, когда необходимо приобрести датчик адсорбера, поскольку не везде он продается.

      Сначала необходимо продиагностировать клапан адсорбера на вопрос исправности. Для этого нам понадобится мультиметр и пара проводков. Перед проверкой необходимо освободить фиксатор и извлечь колодку жгута проводов от клапана продувки. Затем подключаем «минус» мультиметра к «массе». Включаем зажигание, проводим измерение напряжения на выводе «А» колодки проводов. Показания мультиметра не должны быть менее 12 Вольт. Если дисплей мультиметра показывает менее 12 Вольт или напряжение полностью отсутствует, то у вас, скорее всего, разряжен аккумулятор или неисправен ЭБУ.

      Крестовой отверткой ослабляем хомут, который крепит трубку к клапану. Снимаем шланг с патрубка. При помощи отвертки снимаем клапан с адсорбера. Далее на выводы необходимо подать напряжение 12 Вольт от аккумулятора («+» – вывод «А», «-» – вывод «В»). После подачи напряжения клапан должен открыться, издав характерный щелчок. Если этого не произошло, то клапан подлежит замене.

      6 Замена клапана продувки адсорбера в ВАЗ 2114

      Итак, начнем замену клапана адсорбера в ВАЗ 2114. Для начала обесточиваем автомобиль, сняв минусовую клемму с аккумуляторной батареи. Затем отсоединяется штекер от КПА. Чтобы подобраться к клапану, нам необходимо немного освободить хомут входного патрубка, затем снять его с датчика массового расхода воздуха и отвести в сторону. Далее немного отгибаем крепление клапана, чтобы произвести беспрепятственный демонтаж. Отводить крепление в сторону необходимо на расстояние, не превышающее 1 сантиметр.

      После всех проделанных операций следует потянуть клапан вверх по пазам. На этом демонтаж клапана адсорбера еще не закончен. Осталось отсоединить подводящие штуцера. Вся проблема в том, что один из них отсоединяет очень просто, а вот со вторым, как правило, возникают трудности. Загвоздка заключается в том, что подводящий штуцер фиксирует специальная защелка. Для её демонтажа требуется поддеть пластмассовые усики, а для этого необходимо утопить фиксатор (при этом штуцер должен быть приподнят немного вверх). Демонтаж завершен, установка производится в обратной последовательности.

      7 Заключение

      Итак, подведем небольшие итоги. Нам удалось выяснить зачем вообще необходим адсорбер в ВАЗ 2114 и каким образом его можно заменить, не прибегая к помощи специалистов. Данная деталь очень важна для автомобилей, отвечающих стандартам экологичности «Евро 3». Если из автомобиля ВАЗ 2114 убрать адсорбер, то уровень экологичности вашего автомобиля снизится до «Евро 2» или «Евро 1».

      Можно ли отсоединить адсорбер на ваз 2115. Все признаки неисправности адсорбера. Факты и на что следует обратить внимание

      Углеводородные пары, возникающие при испарении бензина, считаются очень опасными как для здоровья человека, так и экологии в целом. Поэтому уже для стандарта Евро-3 появились требования по нейтрализации этих паров. Для осуществления этой миссии, в свою очередь, был разработан адсорбер (абсорбер), своего рода дополнение к топливной системе.

      Принцип действия

      При нагревании топлива в двигателе возникают те самые углеводородные пары, которые, согласно законам физики, поднимаются вверх, в сепаратор, где большинство из них конденсируется (возвращаются в жидкое состояние и стекают снова в топливный бак, т.е., происходит экономия топлива). Остаточные газы по паропроводу передаются в адсорбер, наполненный активированным углём, который их нейтрализует.

      Во время работы двигателя существует ещё один вариант избавления от вредных паров – путём перенаправления из во впускную трубу. Там достаточно высокая температура, и газ попросту сгорает.

      Адсорбер расположен под капотом, в ВАЗ 2110 – в левом ближнем углу. Выглядит адсорбер как небольшой цилиндр с крышкой.

      Конструкция адсорбера

      • сепаратор;
      • трубка слива бензина;
      • трубка и шланг пароотвода;
      • продувочный клапан; ;
      • адсорбер.

      Признаки неисправности адсорбера

      • «плавающие» холостые обороты;
      • повышенное давление в топливном баке.

      Последнее возникает, если засоряется шланг пароотвода, и по причине закрытого доступа в адсорбер газы увеличивают давление в самом топливном баке. Если при избыточном давлении открутить крышку горловины, послышится шипение, как при открывании бутылки газированной воды.

      Замена адсорбера

      Заменить адсорбер на ВАЗ 2110 можно безо всяких сложностей. Достаточно изучить его крепление и подключения к нему шлангов. Покупка нового адсорбера – минимальное вложение. Поочерёдно отключаем шланги и трубки (для начала можно помечать их фломастером или цветным скотчем), извлекаем старый адсорбер, устанавливаем новый. После чего в том же порядке подключаем шланги и трубки.
      Внимание к своему автомобилю всегда оправданно: своевременная замена адсорбера поможет вам снизить расход топлива, уменьшит риск поломок в топливной системе, обеспечит безопасность вам и вашим пассажирам.

      Немногие автолюбители знают, какие существуют признаки неисправности адсорбера. А некоторые – вообще не представляют: что за запчасть такая и для чего она предназначается в современной машине. Ведь в более «пожилых» отечественных моделях этих диковинных штук и в помине не было.

      Да, с появлением «Евро 3», экологического стандарта, авто-конструкторы стали применять данный прибор в обязательном порядке с целью задерживать пары топлива, исключать их попадание в атмосферу. Такое вот предписание, согласно этому самому стандарту, и его необходимо выполнять. А в системах большинства автомашин, иноземного и родного производства, появился адсорбер (абсорбер).

      Деталь выглядит, как малых размеров непрозрачная банка. Внутри нее происходит процесс адсорбции газов с помощью угля или других веществ, которыми наполняется адсорбирующее устройство. Есть у него и специальный электрический клапан, который при работе издает характерные звуки – клацанье при разогреве движка.

      Признаки неисправности адсорбера различны . Деталь, как всякая другая, может приходить в негодность, засоряться. А огрехи могут возникать из-за механических повреждений, естественного износа при эксплуатации, а также – вследствие загрязнения элемента, который поглощает газы..

      Так, одним из признаков, что адсорбер вышел из строя, может быть чрезмерное давление в бензобаке. Скапливаются пары, которым попросту некуда деваться из системы (они при незапущенном двигателе не отходят через адсорбер). Проверка происходит просто: открываем крышку бензобака и, если слышно характерное шипение, то там скопилось достаточно паров, могущих повредить атмосфере.

      При этом, легкое шипение все же следует принимать за норму, так как по современным эко нормам топливные системы в автомобилях должны быть герметичными, удерживать в себе пары бензина, предотвращая попадание в атмосферу.

      Если у вашего движка при прогреве до 60°C на холостых реально падают обороты (так, что ), то, скорее всего, необходимо тщательно проверить адсорбер. Возможно, он – причина всех этих бед. Отсоединяем шланг, ведущий от коллектора к клапану, заглушаем его любыми способами (затычка, перегиб, перетяжка). И если проблема не исчезает, а движок опять проделывает выкрутасы с нестабильностью оборотов, то ваш адсорбер засорен.

      Признаком, что адсорбер или его клапан вышли из строя, может служить, что . Это происходит потому, что производительности бензонасоса не хватает из-за постоянного разрежения в топливном баке.

      Одним из первых признаков того, что клапан адсорбера «накрылся» служит его постоянное молчание. Ведь при разогреве движка он издает характерное клацанье или постукивание. Если отсутствует на слух – то неисправность грядет уже в скором времени.

      Безусловно, можно и продолжать путешествовать по дорогам с подобной неисправностью. Машина станет ехать, но у нее по-прежнему будут плавать холостые. К тому же, если не устранить вовремя неисправности адсорбера, то на ближайшей заправочной станции при попытке залить бензин в бак крышка может буквально «выстрелить» от образующихся газов, которые вовремя не удаляются. Так что лучше всего будет поменять негожую деталь на новую.

      К тому же, если бензобак плохо будет проветриваться, это может привести к возникновению разрежение. А как следствие – деформацию и повреждение такой важной запчасти, как бензонасос. А невентилируемый адсорбер может вызывать и во впускном коллекторе накопление топлива. А это уже может сказаться на стабильности работы всего движка.

      Как заменить?

      Самостоятельно заменить данную деталь не представляет особого труда. Если признаки неисправности адсорбера налицо, не сомневайтесь – меняйте. Это займет всего лишь несколько десятков минут. Итак, покупаем нужную запчасть (а стоит она недорого). Нам понадобятся несколько хомутов, болтов, инструменты. Да, и не забудьте заменить шланг, так как он тоже может быть «порепанным».

      Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера. Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности. Однозначно будет полезно, так что читайте – смотрите …

      Для начала начнем с определения.

      Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во . При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

      Для чего создавали адсорбер

      Собственно это дань экологическому стандарту, а именно ЕВРО-2. По сути это большой фильтр который улавливает легкие углеводороды. По новым стандартам недопустимо попадание паров бензина в атмосферу, потому как это способствует загрязнению атмосферы.

      Также пары не должны проходить в салон автомобиля, ведь это мягко сказать вредно! НА старых карбюраторных машинах, такого фильтра и его клапана просто не было, там система немного другая. НО карбюратор ушел вместе со старыми стандартами, сейчас только инжектор и ОБЯЗАТЕЛЬНА система фильтрации.

      Составные части

      По сути это большая пластиковая банка, внутри находится активированный уголь, ведь именно этот состав прекрасно борется с парами бензина. Основные части можно описать так:

      • Сепаратор + клапан гравитации
      • Датчик давления
      • Фильтрующая часть (обычно из угля)
      • Соединительные трубки
      • Электромагнитный клапан

      Как видите абсолютно ничего сложного. Сепаратор — служит для улавливания части бензина, после отправляет их обратно в бак. Клапан гравитации – практически никогда не используется, однако он нужен в экстренных ситуациях, например при авариях, он предотвращает переливы топлива из бака (например, когда автомобиль перевернулся).

      Датчик давления , очень нужная вещь – он контролирует давление паров бензина внутри бака, при необходимости открывается и сбрасывает его, не давая конструкции повредиться.

      – как я писал сверху, большая банка, в который насыпан угольный порошок, в достаточно крупных гранулах. Делается это для того чтобы пары могли беспрепятственно проходить и конденсироваться.

      Соединительные трубки – нужны для соединения всех основных частей, фильтров, датчиков и клапанов, думаю это понятно.

      Электромагнитный клапан – служит для переключения режимов улавливания паров бензина, про него мы поговорим подробнее чуть ниже.

      Как работает система – принцип работы

      Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе.

      Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства.

      Итак, пары топлива поднимаются вверх бака и останавливаются на сепараторе, который совмещен с датчиком гравитации (как я писал выше — он предотвращает вытекание топлива при авариях — опрокидываниях из бака). В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).

      Однако другая часть испарения, минует гравитационный клапан, проходят в адсорбер, где они собственно накапливаются. Накопление происходит при незапущенном двигателе! ЭТО ВАЖНО.

      После пуска двигателя, электромагнитный клапан, открывается – тем самым соединяет полость адсорбера (где находятся газы как бы в заключении) с впускным коллектором или дроссельным узлом (в различных машинах по-разному). НАЧИНАЕТСЯ ПРОЦЕСС ТАК НАЗЫВАЕМОЙ ПРОДУВКИ! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, далее поступают во впускной коллектор и после в цилиндры двигателя, где они дожигаются с воздушно-топливной смесью.

      Система очень простая, если понимать, как она работает.

      На что влияет клапан адсорбера

      Многие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).

      Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.

      Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.

      Признаки неисправности клапана адсорбера

      Как становится понятно, возникают проблемы с системой питания:

      • Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
      • На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
      • На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
      • Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
      • Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
      • Увеличивается расход топлива
      • НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя

      Также стоит заметить, что причина не всегда именно в клапане, зачастую может забиваться сама банка с активированным углем (то есть сама полость адсорбера). При необходимости его нужно заменить или разобрать и прочистить – просушить, то есть восстановить фильтрацию газов, чтобы они беспрепятственно проходили.

      Сейчас полезное видео.

      Если у вас проявляются эти неисправности, то обязательно нужно смотреть — и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.

      Можно ли убрать

      Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

      Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.

      Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

      Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (), иначе появится ошибка, вот и все!

      Однако в этом есть и минусы:

      • Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
      • Атмосфера загрязняется легкими углеводородами
      • Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)

      Плюсы отключения :

      • Освобождается место в подкапотном пространстве, банка занимает достаточно много места
      • Уходит неустойчивая работа на холостом ходу
      • Не нужно платить большие деньги за новый адсорбер и его клапан

      Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

      НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.

      Специфическим вопросом является — как проверить работу клапана адсорбера? Это устройство присутствует на множестве новых автомобилей. Оно предназначено для поглощения лишних углеродных газов из бензобака автомобиля. Таким образом, этот механизм предотвращает выделение газов в атмосферу. Использовать устройство данного типа потребовалось после вступления новых ограничивающих стандартов Евро-3 и выше. При исправной работе, у авто низкий уровень в выхлопе загрязняющих газов, а также происходит хоть незначительное, но уменьшение расхода топлива. Однако, как и любое устройство, этот элемент двигателя тоже имеет свойство ломаться. Поломка может произойти, из-за засорения адсорбента внутри поглотителя, а также из-за непосредственного механического воздействия на корпус поглотителя. В любом случае начинаются проблемы при работе двигателя …

      Клапан адсорбера – по сути стоит на банке, у которой внутри находится активированный уголь, действительно установлена в бензобаке (или рядом, может в системе питания) и поглощает излишние пары бензина. Эта «банка» поглощает их, конденсирует и отправляет обратно в систему питания. Но для правильной и долгой работы его нужно вентилировать.

      А теперь более подробно

      Как проверить работоспособность этого устройства? Важным элементом в поглотителе является клапан. Чтобы понять функцию, рассмотрим как работает адсорбер. Когда автомобиль находится на стоянке, в его баке может скапливаться большое количество паров бензина. Некоторая часть паров ловится рекуператором, а оставшаяся часть оседает обратно в бак. Часть, которая была уловлена, отправляется в адсорбер. При заведенном двигателе клапан поглотителя закрывается и прерывает доступ поступления паров, теперь они отправляются в камеру сгорания. Зачем это надо? Когда Вы завели машину, наше устройство не допускает попадания паров в выпускной коллектор, тем самым уменьшая количество вредных веществ в газе.

      Как определить проблему в работе?

      Самыми распространенными симптомами при неисправной работе, можно выделить:

      1) Иногда двигатель на холостых оборотах начинает работать нестабильно;

      2) При засорении можно почувствовать небольшое увеличение в расходе топлива;

      3) Мотор автомобиля не заводится с первого раз на горячую;

      4) Ощутимая потеря тягового усилия на низких оборотах. На более высоких оборотах – менее чувствительна потеря крутящего момента.

      Также распространением нарушением в работе, является появление трещин на резиновых заглушках. Через эти трещины (отверстия) подсасывается дополнительное количество воздуха, и в следствии, приводит к нарушениям в работе двигателя.

      Проблемы есть, а все целое

      Имея выше приведенные симптомы, и проверив целостность шлангов, переходим к клапану адсорбера. Как его проверить?

      1) Первым делом отключаем клемму минуса от батареи;

      2) Снимаем поглотитель (в большинстве случаев он находится с правой стороны двигателя около воздушной системы автомобиля);

      3) Теперь отключаем электрическое питание самого клапана;

      4) Снимаем шланги (на вход и на выход);

      5) Затем пытаемся вдуть воздух в систему через клапан (в отверстия для шлангов);

      6) Если он рабочий, то при снятом с него питании, он будет заблокирован, т.е. Вам не удастся продуть его;

      8) При подключенном, к источнику — пытаемся вдуть в него воздух. Должно получиться без проблем, если нет, значит он закрыт;

      9) Сбрасываем питание, если он опять закрылся, то он на 100 % рабочий.

      Проверив, таким образом, клапан адсорбера, Вы можете определить его работоспособность практически на 100%. Конечно, могут быть нюансы, при которых это будет сложнее, но принцип везде один и тот же. Таким образом, мы детально описали, как проверить это устройство.

      Если неисправен, то нужно покупать новый — стоимость около 2000 рублей, так что перед тем, как его сразу менять займитесь проверкой. Если неполадки кроются в работе электронного блока управления, то это уже совершенно другая история и все значительно усложняется.

      Сейчас небольшое видео с двигателя ВАЗ.

      НА этом буду заканчивать, читайте наш АВТОБЛОГ.

      Если Вас интересует вопрос, как проверить клапан адсорбера, тогда Вы попали по адресу. Проверить клапан продувки адсорбера можно разными методами и очень просто.

      Многие автолюбители совершенно не знают, что такое адсорбер и уж, тем более, зачем он нужен и установлен ли он на их авто. Также большинство недооценивают этот узел и считают его второстепенным в устройстве автомобиля.

      Заблуждения встречаются и в понимании принципа работы продувочного клапана адсорбера.

      Адсорбер

      Попробую кратко и понятно объяснить принцип работы адсорбера и клапана продувки. В интернете скудно описан сей узел и очень часто встречаются ошибочные мнения по принципу его работы.

      Адсорбер, в первую очередь, предназначен для уменьшения загрязнения окружающей среды парами бензина. Всем известно, что бензин очень хорошо испаряется. Так вот, на автомобилях без адсорбера бензин испаряется в атмосферу, а на авто с адсорбером эти пары сжигаются в цилиндрах двигателя.

      Принцип работы адсорбера на разных авто одинаков, разница лишь в форме и расположении адсорбера и клапана продувки. У некоторых он установлен в моторном отсеке, а, например, у Лачетти – под днищем возле заднего колеса, а клапан продувки – в подкапотном пространстве.

      Пары топлива из бака попадают в адсорбер (емкость с активированным углем) через штуцер с надписью “TANK”, где накапливаются, пока не работает. Второй штуцер адсорбера с надписью “PURGE” соединен трубкой с клапаном продувки адсорбера, а третий с надписью “AIR” соединен с атмосферой.

      1- вентиляционный штуцер AIR, 2 – штуцер TANK трубки подвода паров топлива из бака к адсорберу, 3 – штуцер PURGE трубки отвода паров топлива от адсорбера к клапану

      При остановленном двигателе электромагнитный клапан продувки закрыт, и в этом случае адсорбер не сообщается с впускным коллектором.

      При работе двигателя электронный блок, управляя электромагнитным клапаном, осуществляет продувку адсорбера свежим воздухом за счет разрежения во впускном трубопроводе. То есть пары высасываются из адсорбера.

      Пары бензина смешиваются с воздухом и отводятся во впускной коллектор за дроссель и далее поступают в цилиндры двигателя.

      Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел “пособия” и “обучающие видео” по этому поводу. На самом же деле управление клапаном продувки осуществляется по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.

      Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.

      Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как “скважность продувки адсорбера”, которая находится в пределах от 0% до 100%.

      Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%. Так что это сложный и важный процесс в работе двигателя.

      Случаи неисправностей двигателя по вине клапана адсорбера встречаются и на него обращают внимание только тогда, когда уже больше нечего менять

      Поэтому диагностика и проверка работоспособности продувочного клапана адсорбера очень важна. Тем более она очень проста и не требует каких-то сверхъестественных знаний.

      Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере .

      Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

      • не приходят импульсы на клапан
      • неисправность обмотки клапана
      • заклинивание клапана в открытом положении
      • заклинивание клапана в закрытом положении

      Проверить импульсы, проводку и обмотку клапана очень просто , во вкладочке “управление механизмами – тест клапана продувки адсорбера”. При нажатии на кнопку “ВКЛ” в диаграмме программы мы увидим вот такие сигналы

      Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

      Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать и .

      Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

      К клапану подключены две трубки и колодка с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

      На фото одна трубка уже снята.

      Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

      Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом – резиновой грушей, надувным шариком и т.п.

      У меня под рукой оказался шприц и кусочек вакуумной трубки, оставшейся после .

      При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана. При снятии трубки со шприца должен прослушиваться характерный пшик. Значит клапан адсорбера закрыт герметично.

      Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться тот самый пшик, это значит, что клапан открылся и сбросил давление.

      Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

      Вот и все несложные методы, как проверить клапан адсорбера.

      Всем Мира и ровных дорог.

      Последние материалы раздела:

      Чеснок (лат. Allium sativum) является многолетним травянистым растением, видом рода Лук семейства Амариллисовые подсемейства Луковые. Это овощная.

      Род вербейник представлен травянистыми растениями, которые могут быть однолетними, многолетними либо двулетними. Данный род является представителем.

      Голубика обыкновенная — красивый кустарник, который можно вырастить и на садовом участке. Начиная от весенних месяцев и до глубокой осени, он будет.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
