Как правильно поставить поршневые кольца на чери амулет

Переборка двигателя!

И снова здравствуйте!=)В этом БЖ хочу рассказать о ремонте моего двигателя.Когда я купил машину, на тот момент пробег составлял 82000 сейчас 110700, я не подозревал, что она понемношку кушает масло.Потом, когда я обратил внимание, что маслице потихонечку уходит, я начал доливать его, но как то не придавал особого внимания.Думал, что немношко должен кушать.Но потом расход масла увеличивался всё больше и больше.И так я проездил 1 год и 5 месяцев.И мною было решено перебрать двигатель.А и чуть не забыл, перед переборкой двигателя я менял маслосъёмные колпачки.Думал дело в них, но результат не изменился.После снятия головы, я чуть не ошолел.Всё было в очень плачевном состоянии.Большое количество нагара на поршнях и на клапанах.На одном поршне даже была задира, но не смотря на это зеркало цилиндра было в норме.Скажем повезло.Ещё задира была на Выпускном клапане из-за которой разбило весь маслосъёмный колпачок.На всех четырёх поршнях были залёгше маслосъёмные кольца.После замены поршней и колец люфта как не бывало.И так мною были куплены следующие запчасти:

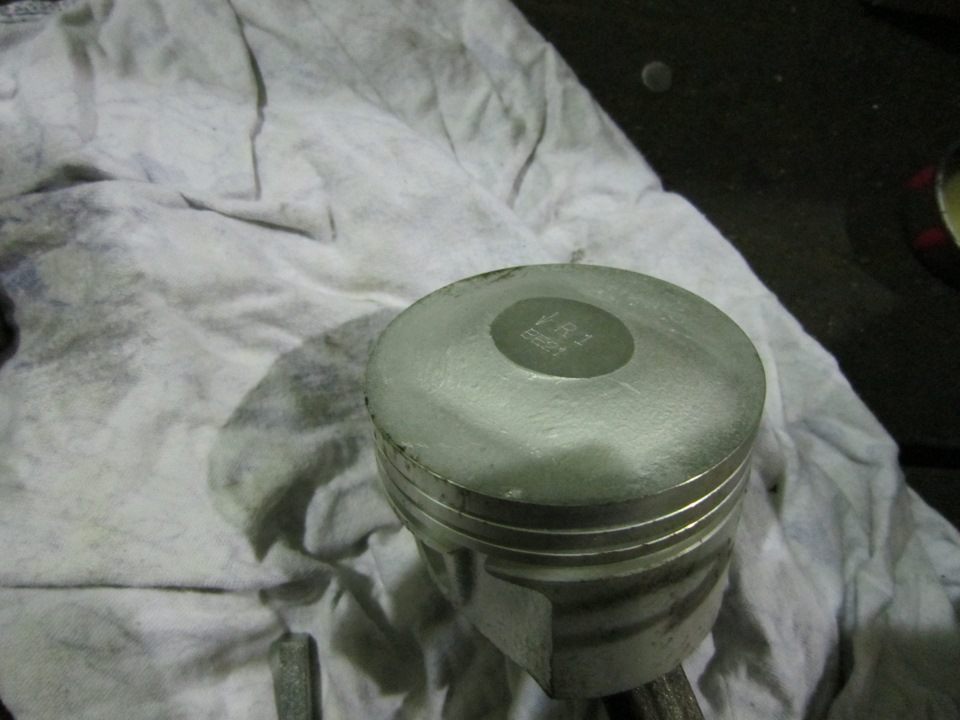

Поршень (номинал) оригинал — 4шт.
Кольца поршневые от опеля (каталожный номер Kolbenschmidt 80 00207 4 0 100) d=80мм.
Клапан впускно оригинал — 4шт.
Клапан выпускной оригинал — 4шт.
Направляющая клапана — 8шт.
Маслосъёмные колпачки фирмы Febi — 8шт.

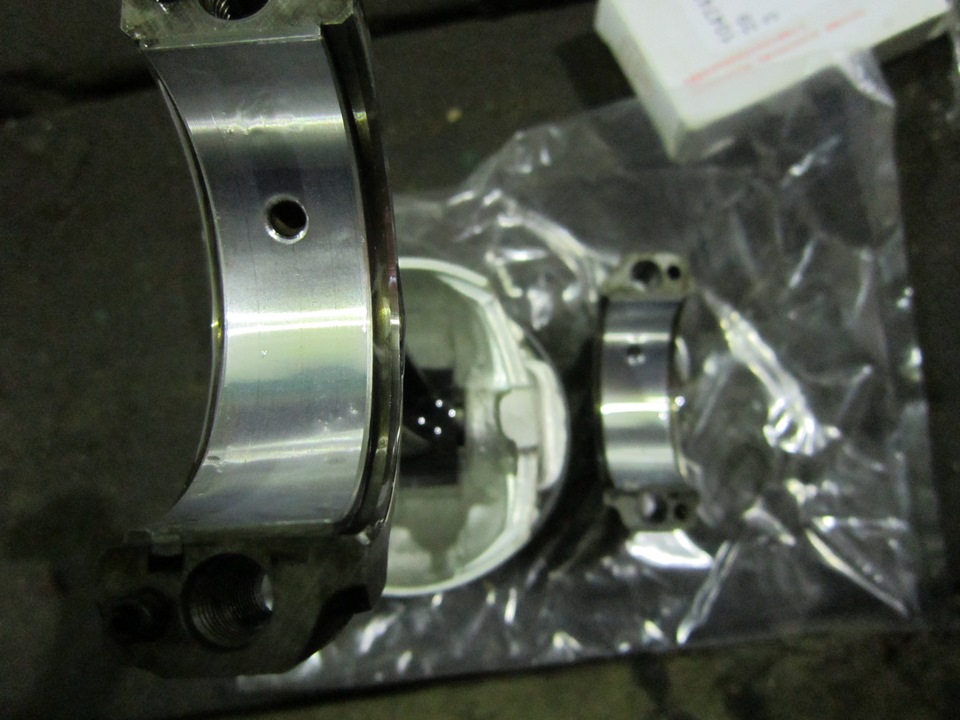

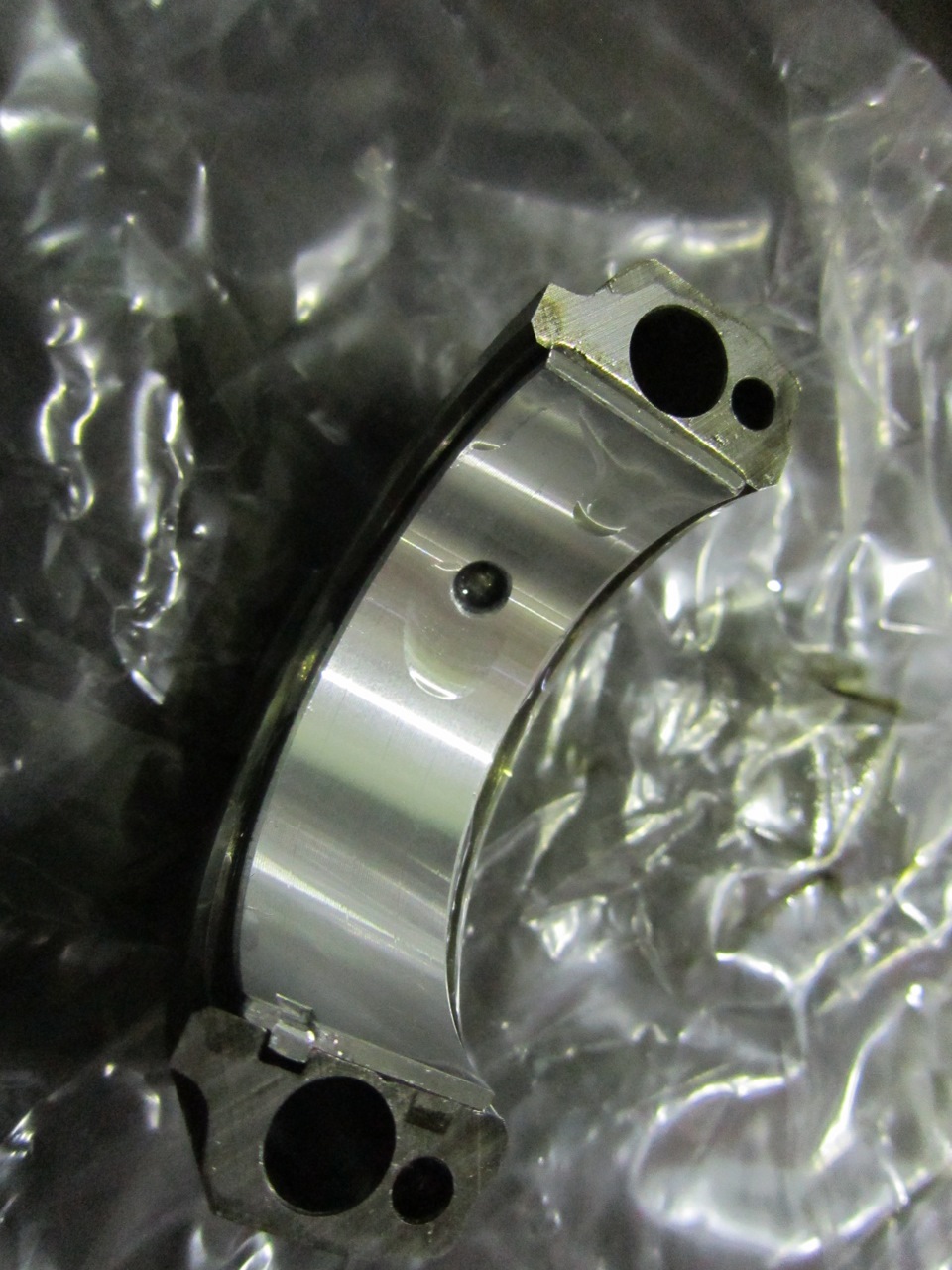

Вкладыш шатунный (номинал) оригинал комплект.
Прокладка ГБЦ оригинал.
Прокладка крышки клапанной оригинал.
Прокладка поддона оригинал.
Ремень ГРМ оригинал.
Ролик натяжной ГРМ оригинал.
Ремень генератора и кондиционера НЕ оригинал, не помню какой фирмы, помню что производство Италия.
Ремень гидроусилителя подходит от ВАЗ 2108 (генератора) карбюраторная.
Прокладка выпускного коллектора оригинал.
Прокладка приёмной трубы оригинал.
Хомут глушител большой.
Ключ динамометрический.
Оправка для колец.
Масло ESSO 4л. 10/40 полусинтетика.
Фильтр масляный от Ford/
Антифриз FELIX красный 5kg.
И много всяких чистящих средств.
Может конечно я что-то и упустил, но в основном всё написано.

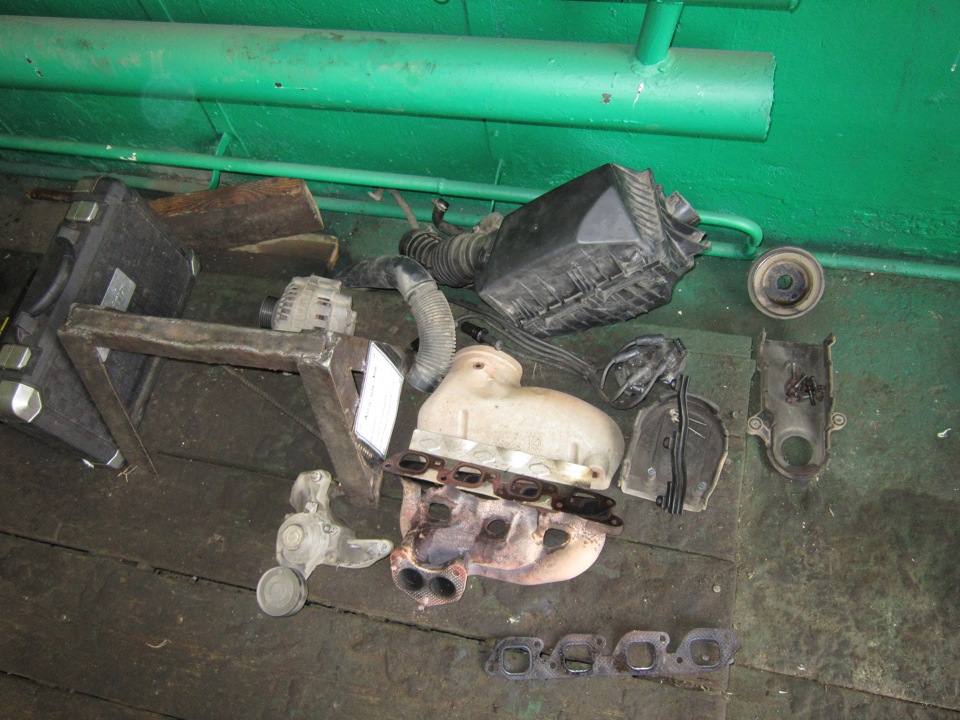

Перечень запчастей. Часть снятых деталей с двигателя. Видно, что всё чёрное от сгоревшего масла. Здесь тоже ничего хорошего не видно. Это просто жесть. Мало приятного Присмотритесь повнимательнее.На этом фото видну задиру про которую я говорил.Кстати поршень четвёртого цилиндра. Попрбовал отмыть один поршень.Еле, еле у меня это получилось. Так вблизи выглядят все четыре поршня. Отмытые клапана и камеры сгорания. Задира на клапане. Новый поршенёк. Установленные новые поршня в блок. Установлен новый вкладыш. Это если кому надо будет. На последок отмытый поддон.

Сборка двигателя Chery Amulet

Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя, отвертка, монтажная лопатка.

1. Вставьте шатун в поршень, смажьте поршневой палец моторным маслом и запрессуйте его в шатун на том же приспособлении, на котором палец выпрессовывали, или с помощью молотка и подходящей оправки, вставленной во внутреннее отверстие пальца. Поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца, что позволит ему занять правильное положение.

Примечание: Палец вставляют в верхнюю головку шатуна с натягом, поэтому для облегчения сборки и сохранения его посадки рекомендуется нагреть шатуны, поместив их верхними головками на 15 мин в нагретую до 240 °С электропечь. Температуру нагрева шатуна можно проконтролировать с помощью термохромного карандаша. Для правильного соединения пальца с шатуном запрессуйте палец как можно быстрее, так как после его остывания положение пальца изменить уже нельзя.

2. Установите поршневые кольца в порядке, обратном снятию.

Предупреждение: При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

Примечание: Маркировка «М1» или «М2» на компрессионных кольцах должна быть направлена вверх.

Расположение замков поршневых колец перед установкой поршня в цилиндр: 1 – расширителя маслосъемного кольца и верхнего компрессионного кольца; 2 – верхнего кольца составного маслосъемного кольца; 3 – нижнего компрессионного кольца; 4 – нижнего кольца составного маслосъемного кольца

3. Сориентируйте кольца, как показано на рисунке выше. Установите кольца на остальные поршни.

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников.

Примечание: Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.

5. Смажьте вкладыши моторным маслом.

6. Установите упорные полукольца в среднюю опору постели коленчатого вала.

7. Установите коленчатый вал в блок цилиндров.

8. Уложите в крышки коренных подшипников нижние вкладыши, совместив усики вкладышей с выемками на крышках.

Примечание: Верхние и нижние вкладыши коренных подшипников могут различаться по расположению отверстия для подвода масла. Вкладыши устанавливайте так, чтобы эти отверстия совпали с отверстиями каналов для подвода масла в постелях опор коренных подшипников. После установки вкладышей в гнезда их концы немного выступают наружу, поэтому для правильного ориентирования вкладышей при окончательной затяжке болтов крепления крышек подшипников проследите, чтобы выступание обоих концов было одинаковым.

9. Смажьте моторным маслом коренные шейки коленчатого вала.

10. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.

11. Установите крышки коренных подшипников согласно порядковым номерам, сориентировав по меткам.

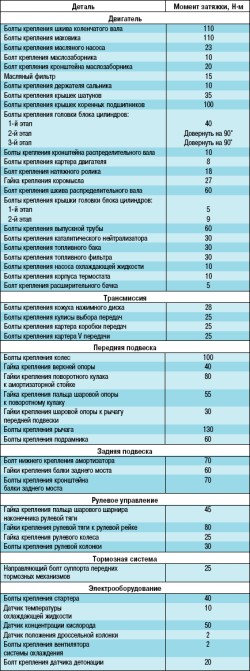

12. Установите болты крышек и равномерно затяните моментом, указанным в приложении 1.

Предупреждение: Болты крепления крышек коренных подшипников обязательно замените новыми.

13. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.

14. Установите вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.

15. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши.

16. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца.

17. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне, нажмите (например, ручкой молотка) на поршень и сдвиньте его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры

Примечание: При установке поршней в цилиндры стрелка на поршне должна быть обращена к передней части двигателя.

Предупреждение: Устанавливайте поршень в цилиндр осторожно, чтобы не повредить нижней головкой шатуна шатунную шейку коленчатого вала.

18. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

19. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

20. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала и совместив метки на шатуне и крышке.

21. Вверните шатунные болты, не затягивая их окончательно.

22. Затяните шатунные болты моментом, указанным в приложении 1.

23. Проверьте легкость перемещения шатуна вдоль шатунной шейки. При заедании отверните шатунные болты и повторно затяните их номинальным моментом.

24. Проверьте боковой зазор шатуна, он должен быть 0,070–0,242 мм. Увеличенный зазор указывает на чрезмерный износ щек кривошипов коленчатого вала. В этом случае замените коленчатый вал.

25. Аналогично закрепите крышки остальных шатунов.

26. Проверьте осевой зазор коленчатого вала, он должен быть 0,092–0,303 мм. Увеличенный зазор указывает на износ опорных полуколец коленчатого вала или постели среднего коренного подшипника (табл. 1). В этом случае замените коленчатый вал. Если это не приведет к уменьшению осевого зазора, придется заменить блок цилиндров.

Таблица 1 Номинальный и ремонтный размеры средней опоры коленчатого вала и опорных полуколец

27. Установите задний сальник коленчатого вала.

28. Установите масляный насос.

29. Установите масляный картер.

30. Далее двигатель собирайте в порядке, обратном разборке.

Полезный совет: После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций сделать это невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу в следующем порядке.

1. Убедитесь в правильности регулировки привода дроссельной заслонки, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу.

Не доводите работу двигателя до максимальных режимов.

3. Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов.

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

Чери амулет замена колец поршневых колец

Самостоятельное проведение ремонта двигателя Чери Амулет

После прохождения компьютерной диагностики стало понятно, что подошло время для ремонта двигателя Чери Амулет (Chery Amulet). Если мотор имеет большой пробег, то желательно производить капитальный ремонт, чтобы, впоследствии не нужно было опять тратить время и деньги на разборку и доделку.

Подготовка

Чтобы снять двигатель с автомобиля и установить на предварительно припасенное место нужно:

• удалить защиту картера;
• слить масло и охлаждающую жидкость;
• внимательно отсоединить электрическую проводку;
• снять навесное оборудование, которое помешает при его извлечении из моторного отсека;
• вынуть с обеих сторон шарниры равных угловых скоростей (ШРУС);
• отсоединить коробку передач;
• освободить мотор от крепления к кузову.

При полном освобождении от крепежей, медленно вынимать двигатель и поставить на припасенное место так, чтобы в дальнейшем было удобно производить разборку.

Навесное оборудование

Для начала разбора снимается навесное оборудование, такое как:

1. Стартер (отсоединяется от крепления на корпусе блока и выводится из зацепления с маховиком).
2. Генератор (снимаются ремни).
3. Освобождается и скидывается ремень газораспределительного механизма (ГРМ) при помощи ролика, который регулирует натяжку. Если его не снять, помешает монтажу головки блока цилиндров (ГБЦ).

Маховик со сцеплением

Часть сцепления снимается путем отворачивания винтов, крепящих его к блоку. Маховик вместе с ведомым диском сцепления отсоединяется после откручивания девяти болтов. Совместно с этим проверяется состояние зубьев обода маховика. При имеющейся сработке, заменяются.

Сменить или шлифовать маховик в том случае, если на нем имеются задиры или следы выработки. Проверяется его пригодность к дальнейшей эксплуатации на специальном оборудовании.

Головка блока цилиндров (ГБЦ)

Перед началом работы выкручиваются свечи.

Откручивается коллектор с обратной стороны мотора, потом клапанная крышка. Под ней располагается восемь болтов, которые крепят ГБЦ к блоку цилиндров. После их откручивания она снимается. В углах расположены направляющие, которые не позволяют при сборе головке сместиться, что упрощает работу.

С левой стороны на трех болтах крепится кронштейн катушки зажигания с расположенными на нем датчиками. Под ним установлен корпус термостата, который также снимается.

С правой стороны располагается шкив ремня ГРМ. Крепится он одним болтом к распределительному валу.

Снимаются коромысло с держателем и извлекаются гидро компенсаторы. С правой стороны отворачиваются крепежи, снимается упорный фланец. После полного освобождения распределительного вала от крепления он снимается с левой стороны.

При извлечении клапанов следует сжать на них пружину и достать сухари, которые их стопорят. Сверху снимаются опорная тарелка, пружина, маслосъемные колпачки, снизу вытаскивается клапан.

Для проверки плоскости прилегания головки и блока цилиндров автомобилей Чери Амулет а15 применяется специальное оборудование. Если есть перекос, происходит шлифовка поверхностей. Сборка производится в обратной последовательности.

После снятия масленого поддона следующим идет держатель сальника в комплекте с коленчатым валом, масляного, системы охлаждения насосов, масляный фильтрующий элемент.

Удаление из блока шатунно-поршневой группы

С нижней части крепятся шатуны. После их удаления шатун вместе с поршнем достается сверху двигателя Чери Амулет, подстукивается снизу молотком через деревянный брус. На шатуне и второй его части нанесены метки, которые при установке должны находиться вместе.

Освободив все держатели коренных подшипников, достается коленчатый вал. Удаляются вкладыши. Потом снимаются поршневые компрессионные, маслосъемное кольца.

Выпресовывается палец, из отверстия в поршне предварительно сняв с него стопорное кольцо.

Сборка мотора после необходимой шлифовки и обработки производится в обратной последовательности. Необходимо соблюдать совпадение меток. При установке пальца для крепления поршня с шщатуном необходимо шатун нагреть, так как палец устанавливается очень плотно.

Продолжительность такой работы в автомастерской зависит от умения и навыков моториста. После капитального ремонта мотора и его обратной установке необходимо соблюдать следующие правила для того, чтобы мотор прошел обкатку и все детали притерлись.

Залить масло можно не дорогое, потому что через 1000 километров пробега оно меняется. При обкатке не превышать количество оборотов двигателя выше 3000, давать минимум нагрузки. После первой замены смазки можно залить хорошее масло.

Капитальный ремонт двигателя и головки блока цилиндров рассчитан на несколько раз. Зависит это от того, сколько будут снимать метала при шлифовке плоскостей мотора.

Замена поршневых колец Chery Amulet в полевых условиях!

Здравствуйте! Подскажите а можно ли поменять без деометрического ключа?

Добрый вечер. Я бы не советовал, но в целом можно. Главное по порядку затягивать и с одним усилием. Из опыта рекомендую болты новые купить, аналог с форда, завтра могу артикул написать

Движок подогрел а башку не фрезернули. Ждите прогорание прокладки ГБЦ

Напишите пожалуйста вы ставили кольца стандартные , или ремонтные . Срочно нужно .

Размер колец зависит от поршней.

@Копирный вал Спасибо !

Здорова,Какие кольца установил, фирма артикул если знаешь пожалуйста. И как эти кольца сейчас себя видут?

Кольца оригинальные ставил. 20 к км прошли — компрессия в норме

Громче музыку нужно было сделать, сильно тихо

Привет. Не хотите поменять на моем черике колечки.?

А как вбиваются поршни? Для этого не нужно специального инструмента? Молоточком?))

@ХАБАР SVIRID без труда поможем, чем сможем. Пиши нам по ссылке в описание к видео.
vk.com/club112947148

@Копирный вал есть много вопросов может поможете?

@Копирный вал вы есть в вк?

@Копирный вал далековато. Я думал вы с подмосковья.

@ХАБАР SVIRID Великие Луки. Псковская область. Могу помочь

У меня 16 клапанный чери амулет , двигатель 1,6. Однораспредвальный .Редкий вариант . Где найти по нем инфу ?

@Копирный вал Да пока что разбираюсь.

@Игорь Бовшик а что делать нужно? Есть фото мотора, гбц и остального? Если есть возможность связаться в вк, постараюсь помочь

@Копирный вал Нет . Именно Амулет . 2008 года , выпуска . Двигатель 1,6 . Нашел одного человека на драйвер .ру . Он писал о нем три года , назад . Написал но он не отвечает . Инфы по машине , больше нигде не встречал . В принципе все такое же но головка 16 клапанная . Вообще скоростной , приемистый автомобиль . Оставил себе . Буду делать .

не слышал о таком.В стоке с 2006 по 2009 был фордовский CVH 1,6 евро 2 и евро 3, с 2010 года эту модель стали собирать под названием Vortex Corda с двигателем 1,5 16V.

У меня точно такая же ситуация. Скажите пожалуйста как вы думаете насколько хватит замены колец без расточки блока.

Точно сказать не могу. Мнения расходятся. Кто-то говорит на 10 к км, лично я уже почти 20 проехал, компрессия не изменилась

Как нужно поворачивать вилочки на копирном вале у муравья, в каждых видео все делают по разному незнаю что делать и каво слушать.

opex201 еще раз спасибо.

Vladimir Kulakov это индивидуано. Нужно смотреть. В практике подчи на каждом моторе была шайба под шестерней первой скорости. Самая большая

opex201 нет ли у тебя видоса по установке на муравья зажигания от минска или восхода? И чую я, что я тебя уже за*бал.

opex201 по ходу дела появился еще вопрос, недолжно ли под шестернями в кпп стоять шайбы между подшипниками и шестярнями, также шайбы на копирном валу, и вале переключения передач под подшипники.

opex201 спасибо за то что ответил, обязательно сделаю так как ты советуешь, ну будь здоров,спасибо.

Замена поршневых колец Chery Amulet в полевых условиях!

Здравствуйте! Подскажите а можно ли поменять без деометрического ключа?

Добрый вечер. Я бы не советовал, но в целом можно. Главное по порядку затягивать и с одним усилием. Из опыта рекомендую болты новые купить, аналог с форда, завтра могу артикул написать

Движок подогрел а башку не фрезернули. Ждите прогорание прокладки ГБЦ

Напишите пожалуйста вы ставили кольца стандартные , или ремонтные . Срочно нужно .

Размер колец зависит от поршней.

@Копирный вал Спасибо !

Здорова,Какие кольца установил, фирма артикул если знаешь пожалуйста. И как эти кольца сейчас себя видут?

Кольца оригинальные ставил. 20 к км прошли — компрессия в норме

Громче музыку нужно было сделать, сильно тихо

Привет. Не хотите поменять на моем черике колечки.?

А как вбиваются поршни? Для этого не нужно специального инструмента? Молоточком?))

@ХАБАР SVIRID без труда поможем, чем сможем. Пиши нам по ссылке в описание к видео.
vk.com/club112947148

@Копирный вал есть много вопросов может поможете?

@Копирный вал вы есть в вк?

@Копирный вал далековато. Я думал вы с подмосковья.

@ХАБАР SVIRID Великие Луки. Псковская область. Могу помочь

У меня 16 клапанный чери амулет , двигатель 1,6. Однораспредвальный .Редкий вариант . Где найти по нем инфу ?

@Копирный вал Да пока что разбираюсь.

@Игорь Бовшик а что делать нужно? Есть фото мотора, гбц и остального? Если есть возможность связаться в вк, постараюсь помочь

@Копирный вал Нет . Именно Амулет . 2008 года , выпуска . Двигатель 1,6 . Нашел одного человека на драйвер .ру . Он писал о нем три года , назад . Написал но он не отвечает . Инфы по машине , больше нигде не встречал . В принципе все такое же но головка 16 клапанная . Вообще скоростной , приемистый автомобиль . Оставил себе . Буду делать .

не слышал о таком.В стоке с 2006 по 2009 был фордовский CVH 1,6 евро 2 и евро 3, с 2010 года эту модель стали собирать под названием Vortex Corda с двигателем 1,5 16V.

У меня точно такая же ситуация. Скажите пожалуйста как вы думаете насколько хватит замены колец без расточки блока.

Точно сказать не могу. Мнения расходятся. Кто-то говорит на 10 к км, лично я уже почти 20 проехал, компрессия не изменилась

Как нужно поворачивать вилочки на копирном вале у муравья, в каждых видео все делают по разному незнаю что делать и каво слушать.

opex201 еще раз спасибо.

Vladimir Kulakov это индивидуано. Нужно смотреть. В практике подчи на каждом моторе была шайба под шестерней первой скорости. Самая большая

opex201 нет ли у тебя видоса по установке на муравья зажигания от минска или восхода? И чую я, что я тебя уже за*бал.

opex201 по ходу дела появился еще вопрос, недолжно ли под шестернями в кпп стоять шайбы между подшипниками и шестярнями, также шайбы на копирном валу, и вале переключения передач под подшипники.

opex201 спасибо за то что ответил, обязательно сделаю так как ты советуешь, ну будь здоров,спасибо.

Замена поршневых колец Chery Amulet в полевых условиях!

Здравствуйте! Подскажите а можно ли поменять без деометрического ключа?

Добрый вечер. Я бы не советовал, но в целом можно. Главное по порядку затягивать и с одним усилием. Из опыта рекомендую болты новые купить, аналог с форда, завтра могу артикул написать

Движок подогрел а башку не фрезернули. Ждите прогорание прокладки ГБЦ

Напишите пожалуйста вы ставили кольца стандартные , или ремонтные . Срочно нужно .

Размер колец зависит от поршней.

@Копирный вал Спасибо !

Здорова,Какие кольца установил, фирма артикул если знаешь пожалуйста. И как эти кольца сейчас себя видут?

Кольца оригинальные ставил. 20 к км прошли — компрессия в норме

Громче музыку нужно было сделать, сильно тихо

Привет. Не хотите поменять на моем черике колечки.?

А как вбиваются поршни? Для этого не нужно специального инструмента? Молоточком?))

@ХАБАР SVIRID без труда поможем, чем сможем. Пиши нам по ссылке в описание к видео.
vk.com/club112947148

@Копирный вал есть много вопросов может поможете?

@Копирный вал вы есть в вк?

@Копирный вал далековато. Я думал вы с подмосковья.

@ХАБАР SVIRID Великие Луки. Псковская область. Могу помочь

У меня 16 клапанный чери амулет , двигатель 1,6. Однораспредвальный .Редкий вариант . Где найти по нем инфу ?

@Копирный вал Да пока что разбираюсь.

@Игорь Бовшик а что делать нужно? Есть фото мотора, гбц и остального? Если есть возможность связаться в вк, постараюсь помочь

@Копирный вал Нет . Именно Амулет . 2008 года , выпуска . Двигатель 1,6 . Нашел одного человека на драйвер .ру . Он писал о нем три года , назад . Написал но он не отвечает . Инфы по машине , больше нигде не встречал . В принципе все такое же но головка 16 клапанная . Вообще скоростной , приемистый автомобиль . Оставил себе . Буду делать .

не слышал о таком.В стоке с 2006 по 2009 был фордовский CVH 1,6 евро 2 и евро 3, с 2010 года эту модель стали собирать под названием Vortex Corda с двигателем 1,5 16V.

У меня точно такая же ситуация. Скажите пожалуйста как вы думаете насколько хватит замены колец без расточки блока.

Точно сказать не могу. Мнения расходятся. Кто-то говорит на 10 к км, лично я уже почти 20 проехал, компрессия не изменилась

Как нужно поворачивать вилочки на копирном вале у муравья, в каждых видео все делают по разному незнаю что делать и каво слушать.

opex201 еще раз спасибо.

Vladimir Kulakov это индивидуано. Нужно смотреть. В практике подчи на каждом моторе была шайба под шестерней первой скорости. Самая большая

opex201 нет ли у тебя видоса по установке на муравья зажигания от минска или восхода? И чую я, что я тебя уже за*бал.

opex201 по ходу дела появился еще вопрос, недолжно ли под шестернями в кпп стоять шайбы между подшипниками и шестярнями, также шайбы на копирном валу, и вале переключения передач под подшипники.

opex201 спасибо за то что ответил, обязательно сделаю так как ты советуешь, ну будь здоров,спасибо.

Замена поршневых колец Chery Amulet в полевых условиях!

Здравствуйте! Подскажите а можно ли поменять без деометрического ключа?

Добрый вечер. Я бы не советовал, но в целом можно. Главное по порядку затягивать и с одним усилием. Из опыта рекомендую болты новые купить, аналог с форда, завтра могу артикул написать

Движок подогрел а башку не фрезернули. Ждите прогорание прокладки ГБЦ

Напишите пожалуйста вы ставили кольца стандартные , или ремонтные . Срочно нужно .

Размер колец зависит от поршней.

@Копирный вал Спасибо !

Здорова,Какие кольца установил, фирма артикул если знаешь пожалуйста. И как эти кольца сейчас себя видут?

Кольца оригинальные ставил. 20 к км прошли — компрессия в норме

Громче музыку нужно было сделать, сильно тихо

Привет. Не хотите поменять на моем черике колечки.?

А как вбиваются поршни? Для этого не нужно специального инструмента? Молоточком?))

@ХАБАР SVIRID без труда поможем, чем сможем. Пиши нам по ссылке в описание к видео.
vk.com/club112947148

@Копирный вал есть много вопросов может поможете?

@Копирный вал вы есть в вк?

@Копирный вал далековато. Я думал вы с подмосковья.

@ХАБАР SVIRID Великие Луки. Псковская область. Могу помочь

У меня 16 клапанный чери амулет , двигатель 1,6. Однораспредвальный .Редкий вариант . Где найти по нем инфу ?

@Копирный вал Да пока что разбираюсь.

@Игорь Бовшик а что делать нужно? Есть фото мотора, гбц и остального? Если есть возможность связаться в вк, постараюсь помочь

@Копирный вал Нет . Именно Амулет . 2008 года , выпуска . Двигатель 1,6 . Нашел одного человека на драйвер .ру . Он писал о нем три года , назад . Написал но он не отвечает . Инфы по машине , больше нигде не встречал . В принципе все такое же но головка 16 клапанная . Вообще скоростной , приемистый автомобиль . Оставил себе . Буду делать .

не слышал о таком.В стоке с 2006 по 2009 был фордовский CVH 1,6 евро 2 и евро 3, с 2010 года эту модель стали собирать под названием Vortex Corda с двигателем 1,5 16V.

У меня точно такая же ситуация. Скажите пожалуйста как вы думаете насколько хватит замены колец без расточки блока.

Точно сказать не могу. Мнения расходятся. Кто-то говорит на 10 к км, лично я уже почти 20 проехал, компрессия не изменилась

Как нужно поворачивать вилочки на копирном вале у муравья, в каждых видео все делают по разному незнаю что делать и каво слушать.

opex201 еще раз спасибо.

Vladimir Kulakov это индивидуано. Нужно смотреть. В практике подчи на каждом моторе была шайба под шестерней первой скорости. Самая большая

opex201 нет ли у тебя видоса по установке на муравья зажигания от минска или восхода? И чую я, что я тебя уже за*бал.

opex201 по ходу дела появился еще вопрос, недолжно ли под шестернями в кпп стоять шайбы между подшипниками и шестярнями, также шайбы на копирном валу, и вале переключения передач под подшипники.

opex201 спасибо за то что ответил, обязательно сделаю так как ты советуешь, ну будь здоров,спасибо.

Замена поршневых колец Chery Amulet в полевых условиях!

Здравствуйте! Подскажите а можно ли поменять без деометрического ключа?

Добрый вечер. Я бы не советовал, но в целом можно. Главное по порядку затягивать и с одним усилием. Из опыта рекомендую болты новые купить, аналог с форда, завтра могу артикул написать

Движок подогрел а башку не фрезернули. Ждите прогорание прокладки ГБЦ

Напишите пожалуйста вы ставили кольца стандартные , или ремонтные . Срочно нужно .

Размер колец зависит от поршней.

@Копирный вал Спасибо !

Здорова,Какие кольца установил, фирма артикул если знаешь пожалуйста. И как эти кольца сейчас себя видут?

Кольца оригинальные ставил. 20 к км прошли — компрессия в норме

Громче музыку нужно было сделать, сильно тихо

Привет. Не хотите поменять на моем черике колечки.?

А как вбиваются поршни? Для этого не нужно специального инструмента? Молоточком?))

@ХАБАР SVIRID без труда поможем, чем сможем. Пиши нам по ссылке в описание к видео.
vk.com/club112947148

@Копирный вал есть много вопросов может поможете?

@Копирный вал вы есть в вк?

@Копирный вал далековато. Я думал вы с подмосковья.

@ХАБАР SVIRID Великие Луки. Псковская область. Могу помочь

У меня 16 клапанный чери амулет , двигатель 1,6. Однораспредвальный .Редкий вариант . Где найти по нем инфу ?

@Копирный вал Да пока что разбираюсь.

@Игорь Бовшик а что делать нужно? Есть фото мотора, гбц и остального? Если есть возможность связаться в вк, постараюсь помочь

@Копирный вал Нет . Именно Амулет . 2008 года , выпуска . Двигатель 1,6 . Нашел одного человека на драйвер .ру . Он писал о нем три года , назад . Написал но он не отвечает . Инфы по машине , больше нигде не встречал . В принципе все такое же но головка 16 клапанная . Вообще скоростной , приемистый автомобиль . Оставил себе . Буду делать .

не слышал о таком.В стоке с 2006 по 2009 был фордовский CVH 1,6 евро 2 и евро 3, с 2010 года эту модель стали собирать под названием Vortex Corda с двигателем 1,5 16V.

У меня точно такая же ситуация. Скажите пожалуйста как вы думаете насколько хватит замены колец без расточки блока.

Точно сказать не могу. Мнения расходятся. Кто-то говорит на 10 к км, лично я уже почти 20 проехал, компрессия не изменилась

Как нужно поворачивать вилочки на копирном вале у муравья, в каждых видео все делают по разному незнаю что делать и каво слушать.

opex201 еще раз спасибо.

Vladimir Kulakov это индивидуано. Нужно смотреть. В практике подчи на каждом моторе была шайба под шестерней первой скорости. Самая большая

opex201 нет ли у тебя видоса по установке на муравья зажигания от минска или восхода? И чую я, что я тебя уже за*бал.

opex201 по ходу дела появился еще вопрос, недолжно ли под шестернями в кпп стоять шайбы между подшипниками и шестярнями, также шайбы на копирном валу, и вале переключения передач под подшипники.

opex201 спасибо за то что ответил, обязательно сделаю так как ты советуешь, ну будь здоров,спасибо.

Замена поршневых колец Chery Amulet в полевых условиях!

Здравствуйте! Подскажите а можно ли поменять без деометрического ключа?

Добрый вечер. Я бы не советовал, но в целом можно. Главное по порядку затягивать и с одним усилием. Из опыта рекомендую болты новые купить, аналог с форда, завтра могу артикул написать

Движок подогрел а башку не фрезернули. Ждите прогорание прокладки ГБЦ

Напишите пожалуйста вы ставили кольца стандартные , или ремонтные . Срочно нужно .

Размер колец зависит от поршней.

@Копирный вал Спасибо !

Здорова,Какие кольца установил, фирма артикул если знаешь пожалуйста. И как эти кольца сейчас себя видут?

Кольца оригинальные ставил. 20 к км прошли — компрессия в норме

Громче музыку нужно было сделать, сильно тихо

Привет. Не хотите поменять на моем черике колечки.?

А как вбиваются поршни? Для этого не нужно специального инструмента? Молоточком?))

@ХАБАР SVIRID без труда поможем, чем сможем. Пиши нам по ссылке в описание к видео.
vk.com/club112947148

@Копирный вал есть много вопросов может поможете?

@Копирный вал вы есть в вк?

@Копирный вал далековато. Я думал вы с подмосковья.

@ХАБАР SVIRID Великие Луки. Псковская область. Могу помочь

У меня 16 клапанный чери амулет , двигатель 1,6. Однораспредвальный .Редкий вариант . Где найти по нем инфу ?

@Копирный вал Да пока что разбираюсь.

@Игорь Бовшик а что делать нужно? Есть фото мотора, гбц и остального? Если есть возможность связаться в вк, постараюсь помочь

@Копирный вал Нет . Именно Амулет . 2008 года , выпуска . Двигатель 1,6 . Нашел одного человека на драйвер .ру . Он писал о нем три года , назад . Написал но он не отвечает . Инфы по машине , больше нигде не встречал . В принципе все такое же но головка 16 клапанная . Вообще скоростной , приемистый автомобиль . Оставил себе . Буду делать .

не слышал о таком.В стоке с 2006 по 2009 был фордовский CVH 1,6 евро 2 и евро 3, с 2010 года эту модель стали собирать под названием Vortex Corda с двигателем 1,5 16V.

У меня точно такая же ситуация. Скажите пожалуйста как вы думаете насколько хватит замены колец без расточки блока.

Точно сказать не могу. Мнения расходятся. Кто-то говорит на 10 к км, лично я уже почти 20 проехал, компрессия не изменилась

Как нужно поворачивать вилочки на копирном вале у муравья, в каждых видео все делают по разному незнаю что делать и каво слушать.

opex201 еще раз спасибо.

Vladimir Kulakov это индивидуано. Нужно смотреть. В практике подчи на каждом моторе была шайба под шестерней первой скорости. Самая большая

opex201 нет ли у тебя видоса по установке на муравья зажигания от минска или восхода? И чую я, что я тебя уже за*бал.

opex201 по ходу дела появился еще вопрос, недолжно ли под шестернями в кпп стоять шайбы между подшипниками и шестярнями, также шайбы на копирном валу, и вале переключения передач под подшипники.

opex201 спасибо за то что ответил, обязательно сделаю так как ты советуешь, ну будь здоров,спасибо.

Руководство по замене поршневых колец

То, что автомобилю требуется именно замена поршневых колец, а не какие-то другие ремонтные работы, расскажет сам двигатель. Признаки подобной неисправности проявляются довольно ярко, поэтому не заметить их будет сложно. Но прежде чем говорить о симптомах, нужно понять, что представляют собой кольца, и какую роль они играют в работе двигателя.

Что такое поршневые кольца, их назначение

Поршневые кольца представляют собой упругие незамкнутые элементы, которые устанавливаются в специальные канавки на корпусе поршня. Изготавливают их из стали или чугуна повышенной прочности, а сверху покрывают легирующим материалом. Легирующее покрытие еще больше увеличивает прочность, а также снижает скорость износа.

Обычно в поршень вставляются 3 кольца: 2 компрессионных (занимают 2 верхних канавки) и 1 маслосъемное (нижняя канавка). Задача компрессионных колец – не допустить прорыва раскаленных газов вдоль поршня в картер двигателя. Маслосъемное – снимает лишнее масло с зеркала цилиндра, не давая ему попасть в камеру сгорания. Кроме того, кольца снижают температуру поршня, передавая практически половину тепла его поверхности на стенки цилиндра.

Когда поршневые кольца перестают справляться с возложенными на них задачами, ввиду своего износа, двигатель автомобиля сигнализирует об этом проявлением соответствующих симптомов.

Признаки износа поршневых колец

О том, что износ дошел до критической стадии, свидетельствует синий или черный дым из выхлопной трубы. Это указывает на то, что излишки масла попали в камеру сгорания мимо маслосъемного кольца и сгорели там вместе с топливом. Черный дым, выходящий из трубки вентиляции картера, говорит о том, что компрессионные кольца из-за износа допускают прорыв газов из камеры сгорания в его полость.

Критический износ сопровождается снижением компрессии (способность удерживать давление) в цилиндрах двигателя. Это означает, что часть газов, образовавшихся при сгорании топливной смеси, которая должна была толкать поршень, прорвалась в картер, не совершив полезную работу. Именно это приведет к падению давления в цилиндре, следовательно, двигатель потеряет часть мощности. Наблюдается повышенные расход масла.

Проверяется компрессия специальным прибором – компрессометром. Когда номинальные значения давления неизвестны (нет инструкции по эксплуатации), сначала оно измеряется в сухом цилиндре, затем через свечное отверстие заливается немного моторного масла, и замер делается заново. Если компрессия повысится, значит, требуется замена колец. Подобные признаки могут наблюдаться и в случае их «залегания».

«Залегание» происходит, когда образовавшийся в канавках поршня нагар мешает пружинить поршневым кольцам, результатом чего становится снижение плотности их прилегания к поверхности цилиндра.

Как заменить поршневые кольца самостоятельно

Конечно, замена колец – процедура довольно трудоемкая. Она требует аккуратности и определенных умений, но по большому счету сложного в ней ничего нет (если не снимать двигатель). Для этого нужно:

• снять головку блока цилиндров, соблюдая все рекомендации производителя автомобиля;
• слить масло, снять защиту маховика и поддон картера двигателя;
• снять маслозаборник;
• провернув коленвал, установить нужный поршень в нижнюю мертвую точку;
• открутить крышку шатуна и снять ее;
• вытащить поршень вместе с шатуном из цилиндра, толкая его вверх деревянной рейкой;
• очистить поршень от нагара. По его маркировке установить класс поршня, приобрести соответствующий ему новый комплект поршневых колец;
• каждое новое кольцо перед установкой сначала вставляется в цилиндр для проверки зазора в замке. Зазор должен соответствовать величине, указанной в руководстве по эксплуатации автомобиля. Если он меньше необходимого, то торцы замка аккуратно подпиливаются надфилем;
• поршни тщательно очищаются от нагара. Отверстия, предназначенные для слива масла, также прочищаются подходящей деревянной палочкой. Очищенные канавки смазываются чистым моторным маслом;
• одеваются кольца начиная с маслосъемного. На одной из сторон кольца стоит маркировка «ТОР» (вверх), которая указывает, как оно должно быть установлено в поршень. Замки должны устанавливаться через 120 градусов относительно друг друга. Это исключит сквозное проникновение через них газов. Нельзя одевать кольца «витком», такая установка может сопровождаться появлением микротрещин, которые приведут к их поломке;
• произвести сборку в обратной последовательности, параллельно очищая все чистой ветошью и смазывая свежим моторным маслом. Поршни должны устанавливаться именно в те цилиндры, откуда они были сняты. Также и крышки шатунов с шатунными вкладышами должны надеваться на те же шатуны, с которых их сняли.

Если износ шатунных вкладышей позволяет использовать их повторно, то замену делать не стоит, так как для этого понадобится расточить шейки коленвала. Самостоятельно такую работу без опыта качественно выполнить не получится.

Инструменты, необходимые для проведения работ

Для замены колец понадобятся:

• наборы рожковых и накидных ключей, а также вороток с удлинителем и головками номиналом от 10 – 19;
• динамометрический ключ;
• спец. обжим (оправка).

Кроме того, понадобится герметик устойчивый к воздействию масла. Он пригодится во время установки прокладок поддона картера и клапанной крышки.

И вроде бы ничего сложного в перечисленных выше действиях нет, если замену производить не снимая двигатель с автомобиля. Однако есть нюансы, без учета которых двигатель с новыми кольцами долго не проработает. Когда цилиндр достигает предельной стадии износа, на поверхности его зеркала образуется «ступенька». Ударившись об нее, новое кольцо либо сразу сломается, либо получит трещину, которая в итоге все равно приведет к его поломке. Кроме того, канавки старого поршня также имеют износ, поэтому притирка новых колец к цилиндру будет затруднена или вовсе невозможна. Это значит, что дефектовку поршневой группы и цилиндров лучше доверить профессионалам.

Расточкой и хонингованием цилиндров также должны заниматься квалифицированные специалисты. К тому же эту работу выполнить без снятия двигателя невозможно. Поэтому перед тем как браться за дело, стоит хорошо подумать, реально оценить свои силы и возможности. Чтобы результатом ремонта не стала замена поршневой группы в целом, или того хуже – не пришлось бы сдавать двигатель в капитальный ремонт.

Как правильно установить кольца на поршень чери амулет

Замена поршневых колец Chery Amulet в полевых условиях!

Для просмотра онлайн кликните на видео ⤵

Капитальный ремонт двигателя Чери Амулет (Chery Amulet) Подробнее

Замена маслосъёмных колпачков Chery Amulet своими руками Подробнее

Капиталка Chery Amulet A15 часть 1 Подробнее

Замена колец на чери амулет Подробнее

начало сборки двигателя Chery Amulet Подробнее

Замена ремня ГРМ на автомобили Chery Amulet в полевых условиях Подробнее

Взял с Разборки Chery Amulet. Снятие мотора Подробнее

chery amulet сборка и установка гбц Подробнее

ремонт двигателя Chery Amulet часть 3 Подробнее

ремонт двигателя Chery Amulet часть 2 Подробнее

Чери Амулет капиталка ДВС! Подробнее

Ремонт Двигателя ЧЕРИ АМУЛЕТ оживление недвижимости Подробнее

Замена гидрокомпенсаторов Чери Амулет. Подробнее

замена сальников клапанов по месту Chery Amulet Подробнее

Замена стоек от А до Я CHERY Amulet Подробнее

ремонт двигателя Chery Amulet Подробнее

ГОНКА ВАЗ 2111 против ЧЕРИ АМУЛЕТ а15 Подробнее

Вставка поршня.чери амулет Подробнее

Chery Amulet А15 замена ремня ГРМ Подробнее

Как правильно установить кольца на поршень чери амулет

Чери Амулет. Признаки износа или залегания поршневых колец двигателя

Срок службы поршневых колец двигателя автомобиля может варьироваться в разных пределах. Скорость износа поршневых колец зависит от тяжести условий эксплуатации двигателя, применения качественного или наоборот некачественного моторного масла, правильности работы двигателя (наличия перегрева, детонации), качества изготовления самих колец.

Признаки износа (поломки, залегания) поршневых колец двигателя

Дым серо-синий (сизый). Дымит постоянно: и при пуске, и при работе на холостых, и при движении. Кратковременное дымление при пуске или перегазовке является признаком износа маслосъемных колпачков.

Причины: моторное масло плохо удаляется со стенок цилиндров при работе двигателя и вместе с отработанными газами выбрасывается через выпускные клапана в выпускной тракт и далее в глушитель. Отсюда сизый дым. Капли масла можно ощутить на своей руке подставив ее к выпускному отверстию глушителя при работающем двигателе.

Повышенное давление газов в картере двигателя заставляет моторное масло сочится, откуда только можно (сальники распределительного и коленчатого валов, прокладка и маслозаливная горловина клапанной крышки, прокладка поддона).

Как понять, что поршневые кольца изношены?

Сборка двигателя Chery Amulet

Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя, отвертка, монтажная лопатка.

1. Вставьте шатун в поршень, смажьте поршневой палец моторным маслом и запрессуйте его в шатун на том же приспособлении, на котором палец выпрессовывали, или с помощью молотка и подходящей оправки, вставленной во внутреннее отверстие пальца. Поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца, что позволит ему занять правильное положение.

Примечание: Палец вставляют в верхнюю головку шатуна с натягом, поэтому для облегчения сборки и сохранения его посадки рекомендуется нагреть шатуны, поместив их верхними головками на 15 мин в нагретую до 240 °С электропечь. Температуру нагрева шатуна можно проконтролировать с помощью термохромного карандаша. Для правильного соединения пальца с шатуном запрессуйте палец как можно быстрее, так как после его остывания положение пальца изменить уже нельзя.

2. Установите поршневые кольца в порядке, обратном снятию.

Предупреждение: При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

Примечание: Маркировка «М1» или «М2» на компрессионных кольцах должна быть направлена вверх.

Расположение замков поршневых колец перед установкой поршня в цилиндр: 1 – расширителя маслосъемного кольца и верхнего компрессионного кольца; 2 – верхнего кольца составного маслосъемного кольца; 3 – нижнего компрессионного кольца; 4 – нижнего кольца составного маслосъемного кольца

3. Сориентируйте кольца, как показано на рисунке выше. Установите кольца на остальные поршни.

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников.

Примечание: Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.

5. Смажьте вкладыши моторным маслом.

6. Установите упорные полукольца в среднюю опору постели коленчатого вала.

7. Установите коленчатый вал в блок цилиндров.

8. Уложите в крышки коренных подшипников нижние вкладыши, совместив усики вкладышей с выемками на крышках.

Примечание: Верхние и нижние вкладыши коренных подшипников могут различаться по расположению отверстия для подвода масла. Вкладыши устанавливайте так, чтобы эти отверстия совпали с отверстиями каналов для подвода масла в постелях опор коренных подшипников. После установки вкладышей в гнезда их концы немного выступают наружу, поэтому для правильного ориентирования вкладышей при окончательной затяжке болтов крепления крышек подшипников проследите, чтобы выступание обоих концов было одинаковым.

9. Смажьте моторным маслом коренные шейки коленчатого вала.

10. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.

11. Установите крышки коренных подшипников согласно порядковым номерам, сориентировав по меткам.

12. Установите болты крышек и равномерно затяните моментом, указанным в приложении 1.

Предупреждение: Болты крепления крышек коренных подшипников обязательно замените новыми.

13. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.

14. Установите вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.

15. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши.

16. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца.

17. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне, нажмите (например, ручкой молотка) на поршень и сдвиньте его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры

Примечание: При установке поршней в цилиндры стрелка на поршне должна быть обращена к передней части двигателя.

Предупреждение: Устанавливайте поршень в цилиндр осторожно, чтобы не повредить нижней головкой шатуна шатунную шейку коленчатого вала.

18. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

19. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

20. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала и совместив метки на шатуне и крышке.

21. Вверните шатунные болты, не затягивая их окончательно.

22. Затяните шатунные болты моментом, указанным в приложении 1.

23. Проверьте легкость перемещения шатуна вдоль шатунной шейки. При заедании отверните шатунные болты и повторно затяните их номинальным моментом.

24. Проверьте боковой зазор шатуна, он должен быть 0,070–0,242 мм. Увеличенный зазор указывает на чрезмерный износ щек кривошипов коленчатого вала. В этом случае замените коленчатый вал.

25. Аналогично закрепите крышки остальных шатунов.

26. Проверьте осевой зазор коленчатого вала, он должен быть 0,092–0,303 мм. Увеличенный зазор указывает на износ опорных полуколец коленчатого вала или постели среднего коренного подшипника (табл. 1). В этом случае замените коленчатый вал. Если это не приведет к уменьшению осевого зазора, придется заменить блок цилиндров.

Таблица 1 Номинальный и ремонтный размеры средней опоры коленчатого вала и опорных полуколец

27. Установите задний сальник коленчатого вала.

28. Установите масляный насос.

29. Установите масляный картер.

30. Далее двигатель собирайте в порядке, обратном разборке.

Полезный совет: После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций сделать это невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу в следующем порядке.

1. Убедитесь в правильности регулировки привода дроссельной заслонки, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.

2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу.

Не доводите работу двигателя до максимальных режимов.

3. Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов.

4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.

5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

Как правильно поставить поршневые кольца на чери амулет

И снова здравствуйте!=)В этом БЖ хочу рассказать о ремонте моего двигателя.Когда я купил машину, на тот момент пробег составлял 82000 сейчас 110700, я не подозревал, что она понемношку кушает масло.Потом, когда я обратил внимание, что маслице потихонечку уходит, я начал доливать его, но как то не придавал особого внимания.Думал, что немношко должен кушать.Но потом расход масла увеличивался всё больше и больше.И так я проездил 1 год и 5 месяцев.И мною было решено перебрать двигатель.А и чуть не забыл, перед переборкой двигателя я менял маслосъёмные колпачки.Думал дело в них, но результат не изменился.После снятия головы, я чуть не ошолел.Всё было в очень плачевном состоянии.Большое количество нагара на поршнях и на клапанах.На одном поршне даже была задира, но не смотря на это зеркало цилиндра было в норме.Скажем повезло.Ещё задира была на Выпускном клапане из-за которой разбило весь маслосъёмный колпачок.На всех четырёх поршнях были залёгше маслосъёмные кольца.После замены поршней и колец люфта как не бывало.И так мною были куплены следующие запчасти:

Поршень (номинал) оригинал — 4шт.
Кольца поршневые от опеля (каталожный номер Kolbenschmidt 80 00207 4 0 100) d=80мм.
Клапан впускно оригинал — 4шт.
Клапан выпускной оригинал — 4шт.
Направляющая клапана — 8шт.
Маслосъёмные колпачки фирмы Febi — 8шт.
Вкладыш шатунный (номинал) оригинал комплект.
Прокладка ГБЦ оригинал.
Прокладка крышки клапанной оригинал.
Прокладка поддона оригинал.
Ремень ГРМ оригинал.
Ролик натяжной ГРМ оригинал.
Ремень генератора и кондиционера НЕ оригинал, не помню какой фирмы, помню что производство Италия.
Ремень гидроусилителя подходит от ВАЗ 2108 (генератора) карбюраторная.
Прокладка выпускного коллектора оригинал.
Прокладка приёмной трубы оригинал.
Хомут глушител большой.
Ключ динамометрический.
Оправка для колец.
Масло ESSO 4л. 10/40 полусинтетика.
Фильтр масляный от Ford/
Антифриз FELIX красный 5kg.
И много всяких чистящих средств.
Может конечно я что-то и упустил, но в основном всё написано.

Замена поршней чери амулет а 15

Как правильно установить кольца на поршень чери амулет

Выполняем своими силами капитальный ремонт двигателя chery amulet 1,6

В очередной нашей статье мы хотим рассказать о том, как самостоятельно выполнить капитальный ремонт двигателя объёмом 1,6 литра на Чери Амулет .

• Прежде всего, мы должны отметить, что такой вид ремонта можно выполнять только при наличии соответствующего опыта.
• В лучшем случае доверять его проведение стоит опытному специалисту либо выполнять самостоятельно, но под его руководством.
• Связано это с тем, что данный вид ремонта довольно сложный и требует определённых знаний и навыков.
• Итак, прежде чем начинать разборку агрегата сливаем с него все жидкости (антифриз, масло и пр.).
• Дальше отсоединяем фильтра,шланги все, аккумулятор, катушку зажигания и генератор.
• При снятии последнего нужно учитывать одну небольшую хитрость.
• Прежде всего откручиваем немного болт, который удерживает сам генератор.
• После этого стоит немного аккуратно ударить по самому болту с той целью, чтобывтулка на противоположном конце кронштейнанемного села.

• Для того, чтобы облегчить эту задачу можно капнуть на втулку немного масла или аэрозольной смазки.
• После этого болт легко получится открутить и снять сам генератор, не повредив при этом его кронштейн.
• Дальше разбираем ГРМ, для чего снимаем зашитуюкрышку, шкив и другое навесное оборудование.

• Затем отсоединяем «штаны» глушителя Чери Амулет, чтобы можно было снять коллектор.
• А для того, чтобы легче было открутить болты крепленияколлектора с вечера мы обработали их аэрозольной жидкостью и маслом.
• В таком состоянии оставили на ночь, а уже утром без проблем сняли коллектор.

• После этого снялиремень ГРМ, натяжнойролик и кронштейн, в следствии чего получили возможность открутить и головку блока цилиндров.
• Но, перед этим внимательно осмотрим её вокруг, чтобы ничего больше нам не мешало её демонтировать.
• Для этого отсоединяем все шланги ипатрубки, а также датчики или их фишки и пр.
• Также отсоединяем тросикпедали газа и отводим в сторону клапан абсорбера.

• Кроме того, не забываем открутить два болта на 13, которые удерживают кронштейн в форме пластины сзади двигателя.

• Ну и после этого можем откручивать и снимать крышку клапанов.

• Судя по её состоянию, здесь уже ранее проводились какие-то ремонтные работы.
• Дальше уже ничего нам не мешает снимать также и ГБЦ.

• Здесь мы хорошо видим, что в камерах сгорания видны следы масла. И особенно в масле находится первый цилиндр силового агрегата.

• Становится понятным, что здесь что-то произошло. Видимо проблемы с клапанами также.
• Сама прокладка ГБЦ неизвестного происхождения, но не из дорогих однозначно.
• Однако никаких пропусков масла через неё нигде не происходило.
• При осмотре блока цилиндров мы обнаруживаем дырку в одном из поршней.

• Кроме того, всепоршни и кольца грязные, везде накипь присутствует.
• Одним словом, нужно снимать поршневую всю и смотреть, что же там всё-таки случилось и какие последствия этого всего.
• После того, как подняли поршни, при осмотре обнаружили, что хона в цилиндрах здесь уже давно нет.
• В связи с этим на стенках цилиндров хорошо просматривается зеркало.

• Кроме того, на ощупь чувствуется ступенечка во всех цилиндрах, то есть серьёзная выработка.
• Это свидетельствует о довольно большом пробеге у этого агрегата.
• Мало того, в первом цилиндре обнаружили задиры. Они чувствуются прямо на ощупь.
• Когда мы попробовали рукой пошатать поршни в третьем и втором цилиндре, то оказалось, что имеется солидный люфт.

• Следовательно, дальше нет необходимости проверять поршневую двигателя Чери Амулет, а просто разбирать всё и снимать полностью.
• Но, мы всё же провернуликоленвал ещё на 180 градусов и увидели точно такую же картину.
• Поэтому, судя по всему, нам придётся снимать блок, растачивать цилиндры, менять поршни, кольца поршневые и, наверное, даже коленвал придётся заменить.
• А раз так, то вынимаем двигатель полностью. Для этого, откручиваем стартер, две подушки двигателяи другое навесное оборудование.
• После этого стоит подвесить двигатель, чтобы можно было его потом вынимать и при этом поворачивать в нужном направлении.

• После этого с помощью домкрата приподнимаем немного КПП в районе колокола и откручиваем оставшиеся пару болтов.
• Затем монтировкой чуть-чуть сдвигаем двигатель в сторону от коробки.
• Кроме того, в самом сцеплении виден шток, который просто отвёрткой нужно затолкать внутрь.

• Если это не сделать, то он не даст поднять двигатель. Мало того, предварительно нужно полностью отпустить лапку сцепления.
• И затем немного поворачиваем двигатель и постепенно вытаскиваем его вверх.
• После того, как мы сняли поддон картера и маслоприёмник, то увидели, что двигатель находится в ужасном состоянии.

• Он просто весь в грязи, но это пока не критично. После этого снимаем сцепление и вынимаем поршни.
• После того, как протёрли шейки коленвала, то хорошо видно на глаз, а с помощью пульсометра тем более, что все они нуждаются в шлифовке.

• Поршни находятся в более-менее сносном состоянии, за исключением одного – с первого цилиндра .

• На нём видна пробоина, задиры по кругу, выбоины и прочие повреждения.
• При этом кольца все находятся в нормальном состоянии и ни одно не прилегло.
• Правда вкладышшатуна этого поршня весьма «красивый» конечно.

• На нём видны огромные выработки и прочие потёртости. Теперь становится понятным, почему этот поршень имел самый большой люфт.
• Но, как бы там ни было, мотор мы всё равно будем разбирать и снимать коленвал.
• Попытались снять нижнююшестерню, но она полностью заклинила и никаким способом снять её не получалось.

• Поэтому нам пришлось её просто разбить и только потом получилось снять.

• А причиной всему стала неправильная установка этой шестерни.
• Дело в том, что при установке шестерни коленвала Чери Амулет была установлена шпонка наперекос и шестерню посадили на место с помощью болта.
• Результат неправильной установки – клин внизу.

• Поэтому стоит запомнить, что эту шестерню нужно одевать на валтолько от руки, не применяя ни в коем случае никаких усилий.
• Кроме того, одной из причин заклинивания шестерни стало наличие солидной ржавчины на коленвале.

• Это свидетельство отсутствия смазки. А причиной слабой смазки коленвала стала порванная прокладка маслонасоса.

• По состоянию масляного насоса отчётливо видно, что он неоднократно ранее снимался. Может быть поэтому и прокладка оказалась повреждённой.
• Водяной насос или помпа водяная при внешнем осмотре не вызывает никаких вопросов.
• Но вот состояние патрубка помпы водяной говорит о том, что имело место подтекание антифриза.

• Притом, антифриз был очень грязным, о чём говорят следы коррозии и наросты на патрубке помпы.
• После дальнейшей разборки блока оказалось, как и предполагалось, примерно 0,5мм выработки в первом цилиндре.

• Кроме того, имеются множество задиров. Однако, такая картина только в первом цилиндре почему-то.
• Остальные цилиндры в более-менее сносном состоянии.
• Также имеется множество задиров на шейках коленвала. Все эти задиры настолько очевидны, что даже измерять их нет смысла.
• Ну, а вот для выборки поршней необходимо произвести специальные замеры цилиндров.

• Прибор устанавливаем поперёк, затем разворачиваем, смотрим также вверху, внизу и по центру.

• Выставляем при этом размер 79,97 и таким образом постепенно проверяем все цилиндры.
• Дальше обтираем блок цилиндров, снимаем с него вкладыши и всё остальное, что там есть и отправляем на проточку.

• Нужно также отметить, что когда мы сняли термостат Чери Амулет, то обнаружили, что там установлена самодельная прокладка.

• Мало того, отверстие пароотводящего патрубка оказалось там забитым. Кроме того, обнаружили, чтораспредвал также уже имеет царапины. Коллектор был посажен на самодельную паронитовую прокладку, которая частично перекрывает каналы.
• Имеются выработки и в самих колодцах.
• И в добавок ко всему на первом цилиндре немного сорванной оказалась резьба свечи зажигания.
• Итак, коленвал нам вернули после шлифовки, поэтому мы принимаемся за его промывку.

• Делаем это в специальной ванне с добавлением бензина.
• Затем обыкновенной малярной, но только чистой, щёткой тщательно смываем весь абразив, который остался после шлифовки.
• В обязательном порядке тщательно прочищаем все каналы распредвала.

• Мы для этого использовали обыкновенный медицинский шприц.
• Такую промывку нужно делать несколько раз, поскольку если останется абразив, то он попадёт затем в двигатель.
• А это очень плохо, потому, что чревато новыми задирами.
• О том, насколько грязным является вал можно судить по качеству бензина после первой промывки.

• Конечно, при желании и наличии возможности такую промывку можно выполнить и водой или каким-то раствором под давлением.
• А тем временем нам выполнили шлифовку блока цилиндров.

• Правда, при этом остались на его присадочной поверхности кое-какие дефекты, но это уже не критично.
• Теперь также тщательно промываем от грязи, остатков прокладок и пр. весь блок цилиндров.

• Эту операцию лучше выполнять с использованием компрессора или другого устройства, подающего жидкость под давлением.
• Особое внимание уделяем всем каналам, а также отверстиям с резьбой.
• По завершению этой работы продуваем все каналы и отверстия, смазываем внутренние стенки цилиндров и оставляем блок на некоторое время просыхать.

• В качестве рекомендации хотим сказать, что не сочтите за лишнее и выкрутите в блоке Чери Амулетзаглушку.

• Это нужно сделать для того, чтобы промыть её, поскольку на этой заглушке также имеются остатки грязи от вкладышей.
• Кроме того, возьмите длинную спицу с тряпочкой и протрите хорошо это отверстие насквозь. Там тоже всегда есть достаточно грязи.
• Ну и когда блок уже просох, бугеля и вкладыши также помыты и протёрты, можем приступать к сборке агрегата.
• При этом, на конец резьбы на всех болтах капаем буквально пару капель масла.

• Ну и капельку буквально под головку каждого болта после того, как наживили, чтоб легче было закручивать.
• Также смазываем все вкладыши.
• После этого, так установили коленчатый вал и все бугеля, закручиваем каждый болт на бугелях на половину момента.

• Затем рукой проверяем вращение коленвала. И так после каждого затянутого на половину болта.
• Не забываем также устанавливать упорные полукольца коленвала, при этом выставляем зазор до 0,3 мм.
• В нашем случае зазор составил 0,35-0,40 мм. А это уже много.
• Поэтому взяли кусок фольги №1 и с неё вырезали контур полукольца коленвала.

• После этого вырезанный контур установили вместе с полукольцами со стороны бугеля на ненагруженную часть в качестве прокладки и коленвал практически не бегает.

• Люфт составил теперь всего лишь 0,15 мм.
• Дальше устанавливаем новый оригинальныйсальник коленвала.

• Предварительно тонким слоем наносим на него герметик и смазываем кромку.
• Масляного насоса, также, как и упорных полуколец, в продаже мы попросту нигде не обнаружили.
• А так, как старый у нас находился в более или менее нормальном состоянии, то мы его привели в порядок и решили устанавливать снова.

• Конечно, можно было заказать новый масляный насос Чери Амулет, но нам просто некогда было ждать пока его пришлют.
• Поверхность прилегания насоса находилась в ужасном состоянии, поэтому пришлось довольно основательно потереть ею о плиту. В результате она стала почти идеальной, за исключением некоторых шероховатостей, которые уже не столь критичны.
• Кроме того, отполировали шестерни насоса и его крышку.

• Дальше собрали этот масляный насос, установив оригинальный сальник.

• Теперь несколько слов относительно прокладок.
• Мы уже в который раз призываем не покупать прокладки бирюзового цвета, как для насоса, так и для задней крышки.

• Дело в том, что они просто не подходят. Мы советуем покупать всегда прокладки чёрного цвета из паронита.

• После этого, так как поверхность прилегания маслонасоса у нас не очень идеальная, поэтому перед его установкой наносим тонкий слой герметика на который ставим прокладку.
• И затем устанавливаем этот узел на двигатель.
• Не забывайте также устанавливать прокладку и под маслозаборную трубку.

• Можем также презентовать её каталожный номер для тех, кто ещё не в курсе.

• Дальше устанавливаем на место помпу.

• Установили туже самую, что была установлена ранее, потому, что она относительно новая ещё.
• При этом все болты М6 крепления помпы закручиваем с усилием 14 Н/м с контрольной протяжкой до 16 Н/м.
• Сильнее затягивать не рекомендуем, поскольку болты могут оборваться.
• Как известно, на каждом поршне имеются два стока масла.

• При этом расположены они с одной стороны поршня, а с другой стороны нет ни одного.
• Поэтому мы советуем посредине пустой частикорпуса поршня просверлить сквозное отверстие диаметром 1,5 – 2,0мм.

• Но, не просто отверстие, а делаете его немного под углом и вплотную к нижней кромке последней канавки.
• Это даст возможность маслу стекать внутрь поршня и кольца таким образом не будут закоксовываться.
• Так, как на пальцах поршней Чери Амулет были довольно приличные выработки, глубиной до 0,5 мм.

• Поэтому мы запрессовывали пальцы в поршни с помощью оправки со старого болта от поршня автомобиля российской марки ВАЗ.

• При этом грели их с помощью паяльной лампы на бруске из жёсткого дерева, закреплённом в тиски.

• После этого оставили поршни остывать.

• Затем установили их в блок цилиндров, ставим крышки шатунов, всё смазываем и затягиваем с усилием 35 Н/м.
• После этого выполнили контрольную затяжку до 38 Н/м.
• И завершив это, проверили вращение коленвала за его шкив. Он должен проворачиваться равномерно от лёгкого усилия.
• Дальше устанавливаем маслозаборник, после чего обезжириваем поверхность прилегания и все стыки . Потом смазываем герметиком.
• Затем устанавливаем хорошенько отмытый поддон картера.

• Его стоит мыть несколько раз и тщательно, поскольку там собирается очень много грязи и осадок от вкладышей, особенно под пробкой.
• При затяжке поддона не спешите затягивать болты сразу.

• Делайте это в несколько приёмов по кругу. Конечное усилие затяжки должно составлять при этом 8 Н/м.
• После этого устанавливаем маховик и сцепление.
• Дальше можем вешать мотор на автомобиль. Предварительно устанавливаем подушки двигателя, при необходимости меняем на новые. После установки двигателя обтягиваем все подушки, устанавливаем дальше навесное оборудование.
• Не забываем при этом установить кронштейн усилителя опоры двигателя.

• Затем собираем гидроусилитель.

• Здесь нас ждал целый ряд «сюрпризов» и всё из-за того, что вновь приобретённые детали совсем не походили.
• А поэтому приходилось где-то спиливать, где отверстия протачивать напильником.
• В общем пришлось основательно повозиться, пока собрали полностью гидроусилитель Чери Амулет.
• После этого принялись за ГБЦ. Здесь также проблем целая куча.

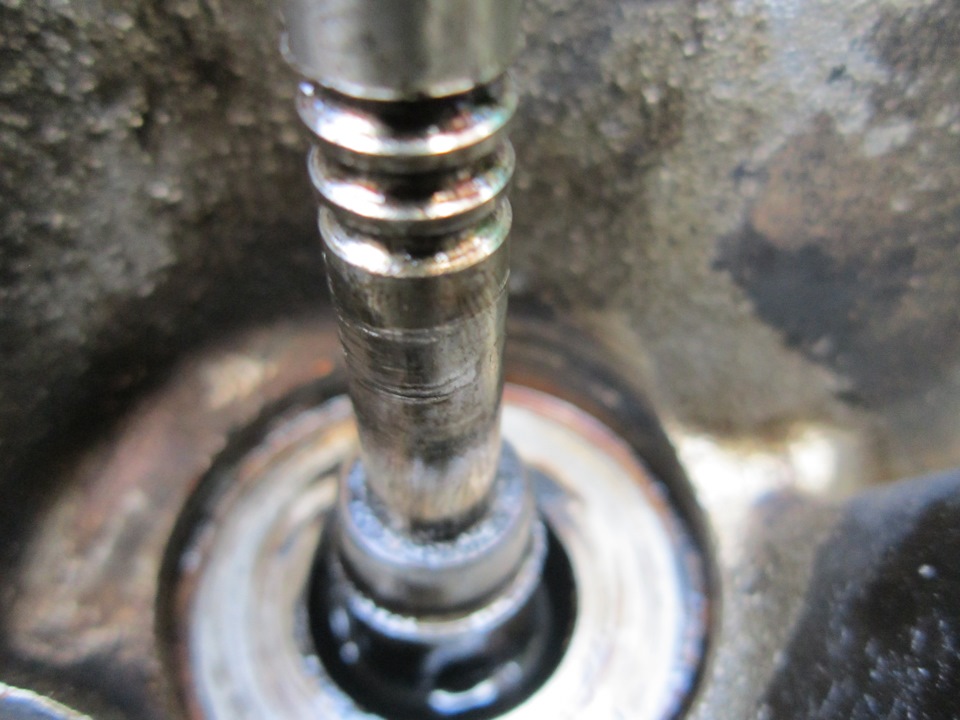

• На седлах клапанов, а также на самих клапанах присутствуют ощутимые выработки, практически целые ступеньки.
• Поэтому пришлось хорошенько прошлифовать сёдла, а также почистить сами камеры сгорания.

• Всё делается для того, чтобы клапана плотно прилегали к корпусу ГБЦ.
• Также пришлось убрать образовавшиеся ступеньки и поправить стержни клапанов.
• Дальше подготавливаем крышку клапанов для установки.

• Для этого её также нужно тщательно вычистить и помыть. Кроме того, почистить канавку и выставить крепежи, если крышка неровная.
• А в это время пришли заказанные новые клапана. Поэтому берём каждый из них и поочерёдно «прибиваем».
• Для этого сначала наносим специальную пасту на фаску клапана, затем смазываем немного его стержень инаправляющую в головке. Вставляем клапан в направляющую и с помощью специальной прибивочной машинки «прибиваем» .

• Делаем это в два-три приёма, добавляя пасты при этом.
• В результате кромка тарелки клапана должна получить матовый оттенок.

• Точно такой же матовый оттенок должен быть и у седла клапана.

• Это ещё называют рабочей кромкой.
• После того, как закончим притирать все клапана нужно снова тщательно промыть головку блока цилиндров.

• Это в обязательном порядке нужно сделать, поскольку в ней может собраться абразив в достаточных количествах.
• Так же промываем и протираем тщательно все клапана.
• После этого засухариваем клапана с помощью рассухаривателя, предназначенного для работы с двигателями автомобилей марки Жигули.

• Правда, для этого нам пришлось несколько его переделать. Прежде всего пересверлили отверстие немного ниже и чуть выше.
• А также подкладывали в тарелку шайбу, поскольку она слишком глубокой оказалась и сухарик при этом просто вываливается.

• Для засухаривания использовали новые маслосъёмные колпачки среднего качества.
• Кроме того, под клапан ставим «бублик» от стабилизатора, при этом ГБЦ Чери Амулет устанавливается на чистый картон.
• А сверху накручиваетсягайка с широкими краями.
• После этого устанавливаем головку вертикально для того, чтобы можно было смазать шейки распредвала и самвал.

• Кроме того, в таком положении очень удобно смазывать кулачки и, самое главное, отверстия для гидрокомпенсаторов.

• Делаем это во всех четырёх цилиндрах.
• А затем с помощью рожкового ключа на 24 проворачиваем медленно распредвал, чтобы масло полностью везде разошлось.

• Таким образом мы предотвращаем возникновение эффекта сухого запуска двигателя.
• Распредвал при этом должен вращаться мягко и легко.
• Дальше устанавливаем сальник распредвала, а также его датчик и можно ГБЦ устанавливать на блок .
• При этом не забывайте ставить также центровочную втулку.
• Однако, для успокоения совести мы решили организовать ещё одну проверку для головки блока цилиндров.
• Для этого поставили старые свечи, все клапана плотно закрыли и в камеры сгорания налили бензина, можно растворителя, установив предварительно головку горизонтально.

• В таком состоянии дали постоять минут 10-15 и убедившись, что бензин никуда не уходит, а клапана держат, ещё взяли крышку от старого жигулёвского бензонасоса.

• Одеваем эту крышку на сопло пистолета шланга компрессора и под давлением продуваем вход в каждую камеру.

• Пузырьков в камерах при этом не должно быть. Это свидетельствует также о том, что клапана держат отлично и никаких пропусков воздуха внутрь нет.
• Таким способом проверяем, как впускные, так и выпускные каналы.
• Если пузырьки при этом присутствуют, значит нужно проверить клапан и его седло на плотность прилегания.
• После полной проверки устанавливаем головку на блок и притягиваем болтами.

• При этом, перед установкой каждый болт ГБЦ на кончике резьбы смазываем чуть-чуть маслом .
• Затяжку выполняем от середины и накрест расходимся к краям. Протягиваем в несколько приёмов с усилием 20, 40, 60 и 80Н/м.
• Затем с усилием 85Н/м. И после этого ещё раз для контроля с таким же усилием проходим по кругу.
• Нужно здесь отметить, что мы рекомендуем в обязательном порядке выполнять такую операцию с помощью динамометрического ключа, поскольку в противном случае можно просто порвать болты.
• Дальше ставим генератор Чери Амулет, коллектор через прокладку.
• Смазываем при этом его шайбы графитовой, а можно и медной смазкой.
• Затем ставим новую трубку для масляного щупа,раскидываем проводку, устанавливаем тросик педали газа, ремень жёсткости под коллектором, датчик детонации, лямбда-зонд и выхлопную.
• После этого собираем ГРМ, одеваем ремень ГРМ и натягиваем его с помощью натяжителя.
• Дальше устанавливаем коромысла, которые, также, как и все гаечки, шайбы и стойки промываем тщательно в бензине.
• При этом сами стойки отполировали, чтобы получить идеальную поверхность, а также уменьшили высоту на 0,2 мм.

• Затем устанавливаем прокладку крышки клапанов и саму крышку. После этого подключаем генератор, одев на него ремень также.
• Подключаем также штаны глушителя и устанавливаем защитный щиток.

• При этом болты на нём установили новые, поскольку старые при демонтаже обломались и пришлось их высверлить.
• Так, как термостат наш также в ужасном состоянии был, то нам также придётся его хорошенько почистить и заменить кольцо.

• После того, как почистили и промыли, собираем термостат обратно, поверхность прилегания при этом, как и соответствующую поверхность на блоке, обезжириваем.
• Дальше покрываем тонким слоем герметика, устанавливаем прокладку и прикручиваем на место сам термостат.
• Точно также поступаем и с датчиком фаз.

• Здесь снова приходится констатировать, что отверстия прокладок зелёного цвета не совпадают, поэтому от них лучше отказаться.
• После установки термостата подключаем все трубки, проверив при этом состояние хомутов.
• Дальше устанавливаем катушку зажигания и после этого заливаем масло в двигатель.
• Предварительно не забудьте проверить на поддонепробку. Так, как двигатель пустой, масло можно выливать практически всю канистру.
• Теперь приступаем к закачиванию.
• Для этого без установки свечей зажигания прокручиваем несколько раз коленвал до тех пор, пока из-под компенсаторов не появится масло.

• После того, как закачали масло, проворачиваем за шкив распредвал и проверяем совпадение меток на ГРМ.

• Если всё нормально, то теперь можно устанавливать на место все свечи зажигания двигателя Чери Амулет.
• Дальше пробуем запустить двигатель. Если он запустился, то заливаем в систему тосол и проверяем все соединения на наличие подтёков.
• В нашем случае обнаружилось подтекание на датчике уровня масла.

• Мы его подтянули немного теперь всё в норме. Дальше устанавливаем на место защиту ГРМ.
• Теперь проводим обкатку двигателя на холостых оборотах. Для этого запускаем его и даём проработать буквально пару минут.
• Затем проверяем уровень тосола и при необходимости доливаем.
• Снова дальше запускаем на пару минут двигатель и снова проверяем уровень охлаждающей жидкости. И так делаем несколько раз.
• Также устанавливаем воздушный фильтр, лучше поставить новый. Можно заодно и поменять масло в ГУР.
• Дальше прогреваем двигатель до момента включения вентиляторови проверяем показания температуры при этом.
• Также нужно сверить показания температуры по датчику на панели приборов и фактическую по показанию внешнего термометра.
• Они должны практически совпадать. В противном случае нужно поменять датчик температуры.
• С помощью специального прибора проверяем работу остальных узлов двигателя.

• Нужно отметить также, что пробег данного двигателя составил по спидометру 89,5 тыс. километров.
• И мы уже выполнили ему капитальный ремонт.
• Проверили работу по панели приборов.

• Маслёнка при работающем двигателя не срабатывает, никаких других ошибок не высвечивается.
• Вентиляторы включаются при нужной температуре, лямбда зонд также работает.
• Сам двигатель также работает нормально, а поэтому ремонт мы выполнили правильно.
• На этом рассказ наш о выполнении самостоятельно капитального ремонта двигателя 1,6 Чери Амулет также окончен.

Сборка двигателя chery amulet

Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя, отвертка, монтажная лопатка.

1. Вставьте шатун в поршень, смажьте поршневой палец моторным маслом и запрессуйте его в шатун на том же приспособлении, на котором палец выпрессовывали, или с помощью молотка и подходящей оправки, вставленной во внутреннее отверстие пальца. Поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца, что позволит ему занять правильное положение.

Примечание
Палец вставляют в верхнюю головку шатуна с натягом, поэтому для облегчения сборки и сохранения его посадки рекомендуется нагреть шатуны, поместив их верхними головками на 15 мин в нагретую до 240 °С электропечь. Температуру нагрева шатуна можно проконтролировать с помощью термохромного карандаша. Для правильного соединения пальца с шатуном запрессуйте палец как можно быстрее, так как после его остывания положение пальца изменить уже нельзя.

2. Установите поршневые кольца в порядке, обратном снятию.

Предупреждение
При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

Примечание
Маркировка «М1» или «М2» на компрессионных кольцах должна быть направлена вверх.

3. Сориентируйте кольца, как показано на рис. 5.9. Установите кольца на остальные поршни.

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников.

Примечание
Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.

5. Смажьте вкладыши моторным маслом.

6. Установите упорные полукольца в среднюю опору постели коленчатого вала.

7. Установите коленчатый вал в блок цилиндров.

8. Уложите в крышки коренных подшипников нижние вкладыши, совместив усики вкладышей с выемками на крышках.

Примечание
Верхние и нижние вкладыши коренных подшипников могут различаться по расположению отверстия для подвода масла. Вкладыши устанавливайте так, чтобы эти отверстия совпали с отверстиями каналов для подвода масла в постелях опор коренных подшипников. После установки вкладышей в гнезда их концы немного выступают наружу, поэтому для правильного ориентирования вкладышей при окончательной затяжке болтов крепления крышек подшипников проследите, чтобы выступание обоих концов было одинаковым.

Рис. 5.9. Расположение замков поршневых колец перед установкой поршня в цилиндр: 1 — расширителя маслосъемного кольца и верхнего компрессионного кольца; 2 — верхнего кольца составного маслосъемного кольца; 3 — нижнего компрессионного кольца; 4 — нижнего кольца составного маслосъемного кольца

9. Смажьте моторным маслом коренные шейки коленчатого вала.

10. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.

11. Установите крышки коренных подшипников согласно порядковым номерам, сориентировав по меткам.

Предупреждение
Для установки крышек подшипников коленчатого вала пользуйтесь молотком с мягким бойком, изготовленным из латуни, свинца или полиуретана. Устанавливать крышки затяжкой крепежных деталей запрещено, так как в этом случае будут повреждены посадочные поверхности крышек и блока цилиндров.

12. Установите болты крышек и равномерно затяните моментом, указанным в приложении 1.

Предупреждение
Болты крепления крышек коренных подшипников обязательно замените новыми.

13. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.

14. Установите вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.

15. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши.

16. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца.

17. Проверните коленчатый вал так, чтобы его шатунная шейка, на которую монтируют шатунно-поршневую группу, установилась в ВМТ. Установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне, нажмите (например, ручкой молотка) на поршень и сдвиньте его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры.

Примечание
При установке поршней в цилиндры стрелка на поршне должна быть обращена к передней части двигателя.

Предупреждение
Устанавливайте поршень в цилиндр осторожно, чтобы не повредить нижней головкой шатуна шатунную шейку коленчатого вала.

18. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

19. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

20. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала и совместив метки на шатуне и крышке.

21. Вверните шатунные болты, не затягивая их окончательно.

22. Затяните шатунные болты моментом, указанным в приложении 1.

23. Проверьте легкость перемещения шатуна вдоль шатунной шейки. При заедании отверните шатунные болты и повторно затяните их номинальным моментом.

24. Проверьте боковой зазор шатуна, он должен быть 0,070-0,242 мм. Увеличенный зазор указывает на чрезмерный износ щек кривошипов коленчатого вала. В этом случае замените коленчатый вал.

25. Аналогично закрепите крышки остальных шатунов.

26. Проверьте осевой зазор коленчатого вала, он должен быть 0,092-0,303 мм. Увеличенный зазор указывает на износ опорных полуколец коленчатого вала или постели среднего коренного подшипника (табл. 5.13). В этом случае замените коленчатый вал. Если это не приведет к уменьшению осевого зазора, придется заменить блок цилиндров.

27. Установите задний сальник коленчатого вала (см. «Замена сальников коленчатого вала»).

28. Установите масляный насос (см. «Снятие и установка масляного насоса»).

29. Установите масляный картер (см. «Замена уплотнения масляного картера»).

30. Далее двигатель собирайте в порядке, обратном разборке. Установка головки блока цилиндров описана в подразделе «Замена прокладки головки блока цилиндров», водяного насоса — в подразделе «Замена водяного насоса», ремня привода газораспределительного механизма — в подразделе «Замена ремня привода газораспределительного механизма и его натяжного ролика».

Полезный совет
После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций сделать это невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу в следующем порядке.
1. Убедитесь в правильности регулировки привода дроссельной заслонки, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.
2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу. Не доводите работу двигателя до максимальных режимов.

Частота вращения коленчатого вала, мин»	Время работы, мин
820-900	2
1000	3
1500	4
2000	5

3. Во время работы проверьте герметичность двигателя и его систем, давление масла, обратите внимание на наличие посторонних шумов.
4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.
5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.

Таблица 5.13. Номинальный и ремонтный размеры средней опоры коленчатого вала и опорных полуколец

Как правильно установить кольца на поршень чери амулет

Выполняем своими силами капитальный ремонт двигателя chery amulet 1,6

В очередной нашей статье мы хотим рассказать о том, как самостоятельно выполнить капитальный ремонт двигателя объёмом 1,6 литра на Чери Амулет .

• Прежде всего, мы должны отметить, что такой вид ремонта можно выполнять только при наличии соответствующего опыта.
• В лучшем случае доверять его проведение стоит опытному специалисту либо выполнять самостоятельно, но под его руководством.
• Связано это с тем, что данный вид ремонта довольно сложный и требует определённых знаний и навыков.
• Итак, прежде чем начинать разборку агрегата сливаем с него все жидкости (антифриз, масло и пр.).
• Дальше отсоединяем фильтра,шланги все, аккумулятор, катушку зажигания и генератор.
• При снятии последнего нужно учитывать одну небольшую хитрость.
• Прежде всего откручиваем немного болт, который удерживает сам генератор.
• После этого стоит немного аккуратно ударить по самому болту с той целью, чтобывтулка на противоположном конце кронштейнанемного села.

• Для того, чтобы облегчить эту задачу можно капнуть на втулку немного масла или аэрозольной смазки.
• После этого болт легко получится открутить и снять сам генератор, не повредив при этом его кронштейн.
• Дальше разбираем ГРМ, для чего снимаем зашитуюкрышку, шкив и другое навесное оборудование.

• Затем отсоединяем «штаны» глушителя Чери Амулет, чтобы можно было снять коллектор.
• А для того, чтобы легче было открутить болты крепленияколлектора с вечера мы обработали их аэрозольной жидкостью и маслом.
• В таком состоянии оставили на ночь, а уже утром без проблем сняли коллектор.

• После этого снялиремень ГРМ, натяжнойролик и кронштейн, в следствии чего получили возможность открутить и головку блока цилиндров.
• Но, перед этим внимательно осмотрим её вокруг, чтобы ничего больше нам не мешало её демонтировать.
• Для этого отсоединяем все шланги ипатрубки, а также датчики или их фишки и пр.
• Также отсоединяем тросикпедали газа и отводим в сторону клапан абсорбера.

• Кроме того, не забываем открутить два болта на 13, которые удерживают кронштейн в форме пластины сзади двигателя.

• Ну и после этого можем откручивать и снимать крышку клапанов.

• Судя по её состоянию, здесь уже ранее проводились какие-то ремонтные работы.
• Дальше уже ничего нам не мешает снимать также и ГБЦ.

• Здесь мы хорошо видим, что в камерах сгорания видны следы масла. И особенно в масле находится первый цилиндр силового агрегата.

• Становится понятным, что здесь что-то произошло. Видимо проблемы с клапанами также.
• Сама прокладка ГБЦ неизвестного происхождения, но не из дорогих однозначно.
• Однако никаких пропусков масла через неё нигде не происходило.
• При осмотре блока цилиндров мы обнаруживаем дырку в одном из поршней.

• Кроме того, всепоршни и кольца грязные, везде накипь присутствует.
• Одним словом, нужно снимать поршневую всю и смотреть, что же там всё-таки случилось и какие последствия этого всего.
• После того, как подняли поршни, при осмотре обнаружили, что хона в цилиндрах здесь уже давно нет.
• В связи с этим на стенках цилиндров хорошо просматривается зеркало.

• Кроме того, на ощупь чувствуется ступенечка во всех цилиндрах, то есть серьёзная выработка.
• Это свидетельствует о довольно большом пробеге у этого агрегата.
• Мало того, в первом цилиндре обнаружили задиры. Они чувствуются прямо на ощупь.
• Когда мы попробовали рукой пошатать поршни в третьем и втором цилиндре, то оказалось, что имеется солидный люфт.

• Следовательно, дальше нет необходимости проверять поршневую двигателя Чери Амулет, а просто разбирать всё и снимать полностью.
• Но, мы всё же провернуликоленвал ещё на 180 градусов и увидели точно такую же картину.
• Поэтому, судя по всему, нам придётся снимать блок, растачивать цилиндры, менять поршни, кольца поршневые и, наверное, даже коленвал придётся заменить.
• А раз так, то вынимаем двигатель полностью. Для этого, откручиваем стартер, две подушки двигателяи другое навесное оборудование.
• После этого стоит подвесить двигатель, чтобы можно было его потом вынимать и при этом поворачивать в нужном направлении.

• После этого с помощью домкрата приподнимаем немного КПП в районе колокола и откручиваем оставшиеся пару болтов.
• Затем монтировкой чуть-чуть сдвигаем двигатель в сторону от коробки.
• Кроме того, в самом сцеплении виден шток, который просто отвёрткой нужно затолкать внутрь.

• Если это не сделать, то он не даст поднять двигатель. Мало того, предварительно нужно полностью отпустить лапку сцепления.
• И затем немного поворачиваем двигатель и постепенно вытаскиваем его вверх.
• После того, как мы сняли поддон картера и маслоприёмник, то увидели, что двигатель находится в ужасном состоянии.

• Он просто весь в грязи, но это пока не критично. После этого снимаем сцепление и вынимаем поршни.
• После того, как протёрли шейки коленвала, то хорошо видно на глаз, а с помощью пульсометра тем более, что все они нуждаются в шлифовке.

• Поршни находятся в более-менее сносном состоянии, за исключением одного – с первого цилиндра .

• На нём видна пробоина, задиры по кругу, выбоины и прочие повреждения.
• При этом кольца все находятся в нормальном состоянии и ни одно не прилегло.
• Правда вкладышшатуна этого поршня весьма «красивый» конечно.

• На нём видны огромные выработки и прочие потёртости. Теперь становится понятным, почему этот поршень имел самый большой люфт.
• Но, как бы там ни было, мотор мы всё равно будем разбирать и снимать коленвал.
• Попытались снять нижнююшестерню, но она полностью заклинила и никаким способом снять её не получалось.

• Поэтому нам пришлось её просто разбить и только потом получилось снять.

• А причиной всему стала неправильная установка этой шестерни.
• Дело в том, что при установке шестерни коленвала Чери Амулет была установлена шпонка наперекос и шестерню посадили на место с помощью болта.
• Результат неправильной установки – клин внизу.

• Поэтому стоит запомнить, что эту шестерню нужно одевать на валтолько от руки, не применяя ни в коем случае никаких усилий.
• Кроме того, одной из причин заклинивания шестерни стало наличие солидной ржавчины на коленвале.

• Это свидетельство отсутствия смазки. А причиной слабой смазки коленвала стала порванная прокладка маслонасоса.

• По состоянию масляного насоса отчётливо видно, что он неоднократно ранее снимался. Может быть поэтому и прокладка оказалась повреждённой.
• Водяной насос или помпа водяная при внешнем осмотре не вызывает никаких вопросов.
• Но вот состояние патрубка помпы водяной говорит о том, что имело место подтекание антифриза.

• Притом, антифриз был очень грязным, о чём говорят следы коррозии и наросты на патрубке помпы.
• После дальнейшей разборки блока оказалось, как и предполагалось, примерно 0,5мм выработки в первом цилиндре.

• Кроме того, имеются множество задиров. Однако, такая картина только в первом цилиндре почему-то.
• Остальные цилиндры в более-менее сносном состоянии.
• Также имеется множество задиров на шейках коленвала. Все эти задиры настолько очевидны, что даже измерять их нет смысла.
• Ну, а вот для выборки поршней необходимо произвести специальные замеры цилиндров.

• Прибор устанавливаем поперёк, затем разворачиваем, смотрим также вверху, внизу и по центру.

• Выставляем при этом размер 79,97 и таким образом постепенно проверяем все цилиндры.
• Дальше обтираем блок цилиндров, снимаем с него вкладыши и всё остальное, что там есть и отправляем на проточку.

• Нужно также отметить, что когда мы сняли термостат Чери Амулет, то обнаружили, что там установлена самодельная прокладка.

• Мало того, отверстие пароотводящего патрубка оказалось там забитым. Кроме того, обнаружили, чтораспредвал также уже имеет царапины. Коллектор был посажен на самодельную паронитовую прокладку, которая частично перекрывает каналы.
• Имеются выработки и в самих колодцах.
• И в добавок ко всему на первом цилиндре немного сорванной оказалась резьба свечи зажигания.
• Итак, коленвал нам вернули после шлифовки, поэтому мы принимаемся за его промывку.

• Делаем это в специальной ванне с добавлением бензина.
• Затем обыкновенной малярной, но только чистой, щёткой тщательно смываем весь абразив, который остался после шлифовки.
• В обязательном порядке тщательно прочищаем все каналы распредвала.

• Мы для этого использовали обыкновенный медицинский шприц.
• Такую промывку нужно делать несколько раз, поскольку если останется абразив, то он попадёт затем в двигатель.
• А это очень плохо, потому, что чревато новыми задирами.
• О том, насколько грязным является вал можно судить по качеству бензина после первой промывки.

• Конечно, при желании и наличии возможности такую промывку можно выполнить и водой или каким-то раствором под давлением.
• А тем временем нам выполнили шлифовку блока цилиндров.

• Правда, при этом остались на его присадочной поверхности кое-какие дефекты, но это уже не критично.
• Теперь также тщательно промываем от грязи, остатков прокладок и пр. весь блок цилиндров.

• Эту операцию лучше выполнять с использованием компрессора или другого устройства, подающего жидкость под давлением.
• Особое внимание уделяем всем каналам, а также отверстиям с резьбой.
• По завершению этой работы продуваем все каналы и отверстия, смазываем внутренние стенки цилиндров и оставляем блок на некоторое время просыхать.

• В качестве рекомендации хотим сказать, что не сочтите за лишнее и выкрутите в блоке Чери Амулетзаглушку.

• Это нужно сделать для того, чтобы промыть её, поскольку на этой заглушке также имеются остатки грязи от вкладышей.
• Кроме того, возьмите длинную спицу с тряпочкой и протрите хорошо это отверстие насквозь. Там тоже всегда есть достаточно грязи.
• Ну и когда блок уже просох, бугеля и вкладыши также помыты и протёрты, можем приступать к сборке агрегата.
• При этом, на конец резьбы на всех болтах капаем буквально пару капель масла.

• Ну и капельку буквально под головку каждого болта после того, как наживили, чтоб легче было закручивать.
• Также смазываем все вкладыши.
• После этого, так установили коленчатый вал и все бугеля, закручиваем каждый болт на бугелях на половину момента.

• Затем рукой проверяем вращение коленвала. И так после каждого затянутого на половину болта.
• Не забываем также устанавливать упорные полукольца коленвала, при этом выставляем зазор до 0,3 мм.
• В нашем случае зазор составил 0,35-0,40 мм. А это уже много.
• Поэтому взяли кусок фольги №1 и с неё вырезали контур полукольца коленвала.

• После этого вырезанный контур установили вместе с полукольцами со стороны бугеля на ненагруженную часть в качестве прокладки и коленвал практически не бегает.

• Люфт составил теперь всего лишь 0,15 мм.
• Дальше устанавливаем новый оригинальныйсальник коленвала.

• Предварительно тонким слоем наносим на него герметик и смазываем кромку.
• Масляного насоса, также, как и упорных полуколец, в продаже мы попросту нигде не обнаружили.
• А так, как старый у нас находился в более или менее нормальном состоянии, то мы его привели в порядок и решили устанавливать снова.

• Конечно, можно было заказать новый масляный насос Чери Амулет, но нам просто некогда было ждать пока его пришлют.
• Поверхность прилегания насоса находилась в ужасном состоянии, поэтому пришлось довольно основательно потереть ею о плиту. В результате она стала почти идеальной, за исключением некоторых шероховатостей, которые уже не столь критичны.
• Кроме того, отполировали шестерни насоса и его крышку.

• Дальше собрали этот масляный насос, установив оригинальный сальник.

• Теперь несколько слов относительно прокладок.
• Мы уже в который раз призываем не покупать прокладки бирюзового цвета, как для насоса, так и для задней крышки.

• Дело в том, что они просто не подходят. Мы советуем покупать всегда прокладки чёрного цвета из паронита.

• После этого, так как поверхность прилегания маслонасоса у нас не очень идеальная, поэтому перед его установкой наносим тонкий слой герметика на который ставим прокладку.
• И затем устанавливаем этот узел на двигатель.
• Не забывайте также устанавливать прокладку и под маслозаборную трубку.

• Можем также презентовать её каталожный номер для тех, кто ещё не в курсе.

• Дальше устанавливаем на место помпу.

• Установили туже самую, что была установлена ранее, потому, что она относительно новая ещё.
• При этом все болты М6 крепления помпы закручиваем с усилием 14 Н/м с контрольной протяжкой до 16 Н/м.
• Сильнее затягивать не рекомендуем, поскольку болты могут оборваться.
• Как известно, на каждом поршне имеются два стока масла.

• При этом расположены они с одной стороны поршня, а с другой стороны нет ни одного.
• Поэтому мы советуем посредине пустой частикорпуса поршня просверлить сквозное отверстие диаметром 1,5 – 2,0мм.

• Но, не просто отверстие, а делаете его немного под углом и вплотную к нижней кромке последней канавки.
• Это даст возможность маслу стекать внутрь поршня и кольца таким образом не будут закоксовываться.
• Так, как на пальцах поршней Чери Амулет были довольно приличные выработки, глубиной до 0,5 мм.

• Поэтому мы запрессовывали пальцы в поршни с помощью оправки со старого болта от поршня автомобиля российской марки ВАЗ.

• При этом грели их с помощью паяльной лампы на бруске из жёсткого дерева, закреплённом в тиски.

• После этого оставили поршни остывать.

• Затем установили их в блок цилиндров, ставим крышки шатунов, всё смазываем и затягиваем с усилием 35 Н/м.
• После этого выполнили контрольную затяжку до 38 Н/м.
• И завершив это, проверили вращение коленвала за его шкив. Он должен проворачиваться равномерно от лёгкого усилия.
• Дальше устанавливаем маслозаборник, после чего обезжириваем поверхность прилегания и все стыки . Потом смазываем герметиком.
• Затем устанавливаем хорошенько отмытый поддон картера.

• Его стоит мыть несколько раз и тщательно, поскольку там собирается очень много грязи и осадок от вкладышей, особенно под пробкой.
• При затяжке поддона не спешите затягивать болты сразу.

• Делайте это в несколько приёмов по кругу. Конечное усилие затяжки должно составлять при этом 8 Н/м.
• После этого устанавливаем маховик и сцепление.
• Дальше можем вешать мотор на автомобиль. Предварительно устанавливаем подушки двигателя, при необходимости меняем на новые. После установки двигателя обтягиваем все подушки, устанавливаем дальше навесное оборудование.
• Не забываем при этом установить кронштейн усилителя опоры двигателя.

• Затем собираем гидроусилитель.

• Здесь нас ждал целый ряд «сюрпризов» и всё из-за того, что вновь приобретённые детали совсем не походили.
• А поэтому приходилось где-то спиливать, где отверстия протачивать напильником.
• В общем пришлось основательно повозиться, пока собрали полностью гидроусилитель Чери Амулет.
• После этого принялись за ГБЦ. Здесь также проблем целая куча.
• На седлах клапанов, а также на самих клапанах присутствуют ощутимые выработки, практически целые ступеньки.
• Поэтому пришлось хорошенько прошлифовать сёдла, а также почистить сами камеры сгорания.

• Всё делается для того, чтобы клапана плотно прилегали к корпусу ГБЦ.
• Также пришлось убрать образовавшиеся ступеньки и поправить стержни клапанов.
• Дальше подготавливаем крышку клапанов для установки.

• Для этого её также нужно тщательно вычистить и помыть. Кроме того, почистить канавку и выставить крепежи, если крышка неровная.
• А в это время пришли заказанные новые клапана. Поэтому берём каждый из них и поочерёдно «прибиваем».
• Для этого сначала наносим специальную пасту на фаску клапана, затем смазываем немного его стержень инаправляющую в головке. Вставляем клапан в направляющую и с помощью специальной прибивочной машинки «прибиваем» .

• Делаем это в два-три приёма, добавляя пасты при этом.
• В результате кромка тарелки клапана должна получить матовый оттенок.

• Точно такой же матовый оттенок должен быть и у седла клапана.

• Это ещё называют рабочей кромкой.
• После того, как закончим притирать все клапана нужно снова тщательно промыть головку блока цилиндров.

• Это в обязательном порядке нужно сделать, поскольку в ней может собраться абразив в достаточных количествах.
• Так же промываем и протираем тщательно все клапана.
• После этого засухариваем клапана с помощью рассухаривателя, предназначенного для работы с двигателями автомобилей марки Жигули.

• Правда, для этого нам пришлось несколько его переделать. Прежде всего пересверлили отверстие немного ниже и чуть выше.
• А также подкладывали в тарелку шайбу, поскольку она слишком глубокой оказалась и сухарик при этом просто вываливается.

• Для засухаривания использовали новые маслосъёмные колпачки среднего качества.
• Кроме того, под клапан ставим «бублик» от стабилизатора, при этом ГБЦ Чери Амулет устанавливается на чистый картон.
• А сверху накручиваетсягайка с широкими краями.
• После этого устанавливаем головку вертикально для того, чтобы можно было смазать шейки распредвала и самвал.

• Кроме того, в таком положении очень удобно смазывать кулачки и, самое главное, отверстия для гидрокомпенсаторов.

• Делаем это во всех четырёх цилиндрах.
• А затем с помощью рожкового ключа на 24 проворачиваем медленно распредвал, чтобы масло полностью везде разошлось.

• Таким образом мы предотвращаем возникновение эффекта сухого запуска двигателя.
• Распредвал при этом должен вращаться мягко и легко.
• Дальше устанавливаем сальник распредвала, а также его датчик и можно ГБЦ устанавливать на блок .
• При этом не забывайте ставить также центровочную втулку.
• Однако, для успокоения совести мы решили организовать ещё одну проверку для головки блока цилиндров.
• Для этого поставили старые свечи, все клапана плотно закрыли и в камеры сгорания налили бензина, можно растворителя, установив предварительно головку горизонтально.

• В таком состоянии дали постоять минут 10-15 и убедившись, что бензин никуда не уходит, а клапана держат, ещё взяли крышку от старого жигулёвского бензонасоса.

• Одеваем эту крышку на сопло пистолета шланга компрессора и под давлением продуваем вход в каждую камеру.

• Пузырьков в камерах при этом не должно быть. Это свидетельствует также о том, что клапана держат отлично и никаких пропусков воздуха внутрь нет.
• Таким способом проверяем, как впускные, так и выпускные каналы.
• Если пузырьки при этом присутствуют, значит нужно проверить клапан и его седло на плотность прилегания.
• После полной проверки устанавливаем головку на блок и притягиваем болтами.

• При этом, перед установкой каждый болт ГБЦ на кончике резьбы смазываем чуть-чуть маслом .
• Затяжку выполняем от середины и накрест расходимся к краям. Протягиваем в несколько приёмов с усилием 20, 40, 60 и 80Н/м.
• Затем с усилием 85Н/м. И после этого ещё раз для контроля с таким же усилием проходим по кругу.
• Нужно здесь отметить, что мы рекомендуем в обязательном порядке выполнять такую операцию с помощью динамометрического ключа, поскольку в противном случае можно просто порвать болты.
• Дальше ставим генератор Чери Амулет, коллектор через прокладку.
• Смазываем при этом его шайбы графитовой, а можно и медной смазкой.
• Затем ставим новую трубку для масляного щупа,раскидываем проводку, устанавливаем тросик педали газа, ремень жёсткости под коллектором, датчик детонации, лямбда-зонд и выхлопную.
• После этого собираем ГРМ, одеваем ремень ГРМ и натягиваем его с помощью натяжителя.
• Дальше устанавливаем коромысла, которые, также, как и все гаечки, шайбы и стойки промываем тщательно в бензине.
• При этом сами стойки отполировали, чтобы получить идеальную поверхность, а также уменьшили высоту на 0,2 мм.

• Затем устанавливаем прокладку крышки клапанов и саму крышку. После этого подключаем генератор, одев на него ремень также.
• Подключаем также штаны глушителя и устанавливаем защитный щиток.

• При этом болты на нём установили новые, поскольку старые при демонтаже обломались и пришлось их высверлить.
• Так, как термостат наш также в ужасном состоянии был, то нам также придётся его хорошенько почистить и заменить кольцо.

• После того, как почистили и промыли, собираем термостат обратно, поверхность прилегания при этом, как и соответствующую поверхность на блоке, обезжириваем.
• Дальше покрываем тонким слоем герметика, устанавливаем прокладку и прикручиваем на место сам термостат.
• Точно также поступаем и с датчиком фаз.

• Здесь снова приходится констатировать, что отверстия прокладок зелёного цвета не совпадают, поэтому от них лучше отказаться.
• После установки термостата подключаем все трубки, проверив при этом состояние хомутов.
• Дальше устанавливаем катушку зажигания и после этого заливаем масло в двигатель.
• Предварительно не забудьте проверить на поддонепробку. Так, как двигатель пустой, масло можно выливать практически всю канистру.
• Теперь приступаем к закачиванию.
• Для этого без установки свечей зажигания прокручиваем несколько раз коленвал до тех пор, пока из-под компенсаторов не появится масло.

• После того, как закачали масло, проворачиваем за шкив распредвал и проверяем совпадение меток на ГРМ.

• Если всё нормально, то теперь можно устанавливать на место все свечи зажигания двигателя Чери Амулет.
• Дальше пробуем запустить двигатель. Если он запустился, то заливаем в систему тосол и проверяем все соединения на наличие подтёков.
• В нашем случае обнаружилось подтекание на датчике уровня масла.

• Мы его подтянули немного теперь всё в норме. Дальше устанавливаем на место защиту ГРМ.
• Теперь проводим обкатку двигателя на холостых оборотах. Для этого запускаем его и даём проработать буквально пару минут.
• Затем проверяем уровень тосола и при необходимости доливаем.
• Снова дальше запускаем на пару минут двигатель и снова проверяем уровень охлаждающей жидкости. И так делаем несколько раз.
• Также устанавливаем воздушный фильтр, лучше поставить новый. Можно заодно и поменять масло в ГУР.
• Дальше прогреваем двигатель до момента включения вентиляторови проверяем показания температуры при этом.
• Также нужно сверить показания температуры по датчику на панели приборов и фактическую по показанию внешнего термометра.
• Они должны практически совпадать. В противном случае нужно поменять датчик температуры.
• С помощью специального прибора проверяем работу остальных узлов двигателя.

• Нужно отметить также, что пробег данного двигателя составил по спидометру 89,5 тыс. километров.
• И мы уже выполнили ему капитальный ремонт.
• Проверили работу по панели приборов.

• Маслёнка при работающем двигателя не срабатывает, никаких других ошибок не высвечивается.
• Вентиляторы включаются при нужной температуре, лямбда зонд также работает.
• Сам двигатель также работает нормально, а поэтому ремонт мы выполнили правильно.
• На этом рассказ наш о выполнении самостоятельно капитального ремонта двигателя 1,6 Чери Амулет также окончен.

Сборка двигателя chery amulet

Вам потребуются: динамометрический ключ, молоток (желательно с бойком из мягкого металла или полиуретана), приспособление для установки поршней в цилиндры, те же ключи, что и для разборки двигателя, отвертка, монтажная лопатка.

1. Вставьте шатун в поршень, смажьте поршневой палец моторным маслом и запрессуйте его в шатун на том же приспособлении, на котором палец выпрессовывали, или с помощью молотка и подходящей оправки, вставленной во внутреннее отверстие пальца. Поршень должен прижиматься бобышкой к верхней головке шатуна в направлении запрессовки пальца, что позволит ему занять правильное положение.

Примечание
Палец вставляют в верхнюю головку шатуна с натягом, поэтому для облегчения сборки и сохранения его посадки рекомендуется нагреть шатуны, поместив их верхними головками на 15 мин в нагретую до 240 °С электропечь. Температуру нагрева шатуна можно проконтролировать с помощью термохромного карандаша. Для правильного соединения пальца с шатуном запрессуйте палец как можно быстрее, так как после его остывания положение пальца изменить уже нельзя.

2. Установите поршневые кольца в порядке, обратном снятию.

Предупреждение
При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

Примечание
Маркировка «М1» или «М2» на компрессионных кольцах должна быть направлена вверх.

3. Сориентируйте кольца, как показано на рис. 5.9. Установите кольца на остальные поршни.
