Двухрежимные светодиодные птф как переключать

2-х режимные птф, подстаканник, LEDолизация продолжение

Эта запись будет большая, возможно нудная, но делить на много не хочу как делают многие в гонке за лайками��
Как уже писал ранее в птф были установлены led лампы с Алишки которые на дорогах общего пользования слепили бы все и вся.
Поэтому стал искать альтернативные варианты. Их не так много для себя выделил.
1.Оставить все как есть не мешай машине работать и.т.д (не мой вариант)
2. Оригинальные птф от Рено или Осрам
3. Led птф из Веста шопа.

Первый вариант сразу мимо…
Второй был в приоритете т.к. без колхоза встаёт на свои места и проверено временем.
Третий был самый интересный но эти птф скупались быстро. Поэтому ждал. И в итоге наткнулся на 2-х режимные птф 50Вт и загорелся. И на выходных решил на шару позвонить спросить есть ли в наличии…ответ не радует- были… кончились.когда привезут не известно.
Думаю спрошу хоть про подстаканник глубокий за которым тоже многие гоняются (про него позже) и о чудо он есть. Думаю поеду хоть его заберу.

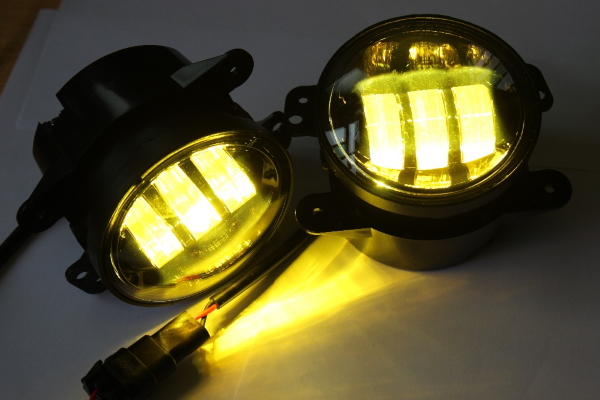

Приехал купил и ещё раз уточняю когда будет поставка с птф 2-х режимными? А мне отвечают так они в наличии…я говорю по телефону сказали нет ну несите скорее. Посмотрели действительно есть. Берём не думая.

Ставить решено на теплом паркинге на выходных.

С утра пока прогревал машину решил что успею махнуть подстаканник.

Все просто главное не бояться.Все на защелках

Сравниваем старый и новый. Разница существенная.
Для тех кого устраивает не глубокий я за вас рад. Я хотел глубже.

И так возвращаемся к туманкам. Для удобства замены птф отщелкнул с одной стороны бампер и заменил. Со второй аналогично. Включил и на глазок отрегулировал на стене. Для этого предусмотрел регулировочный винт.

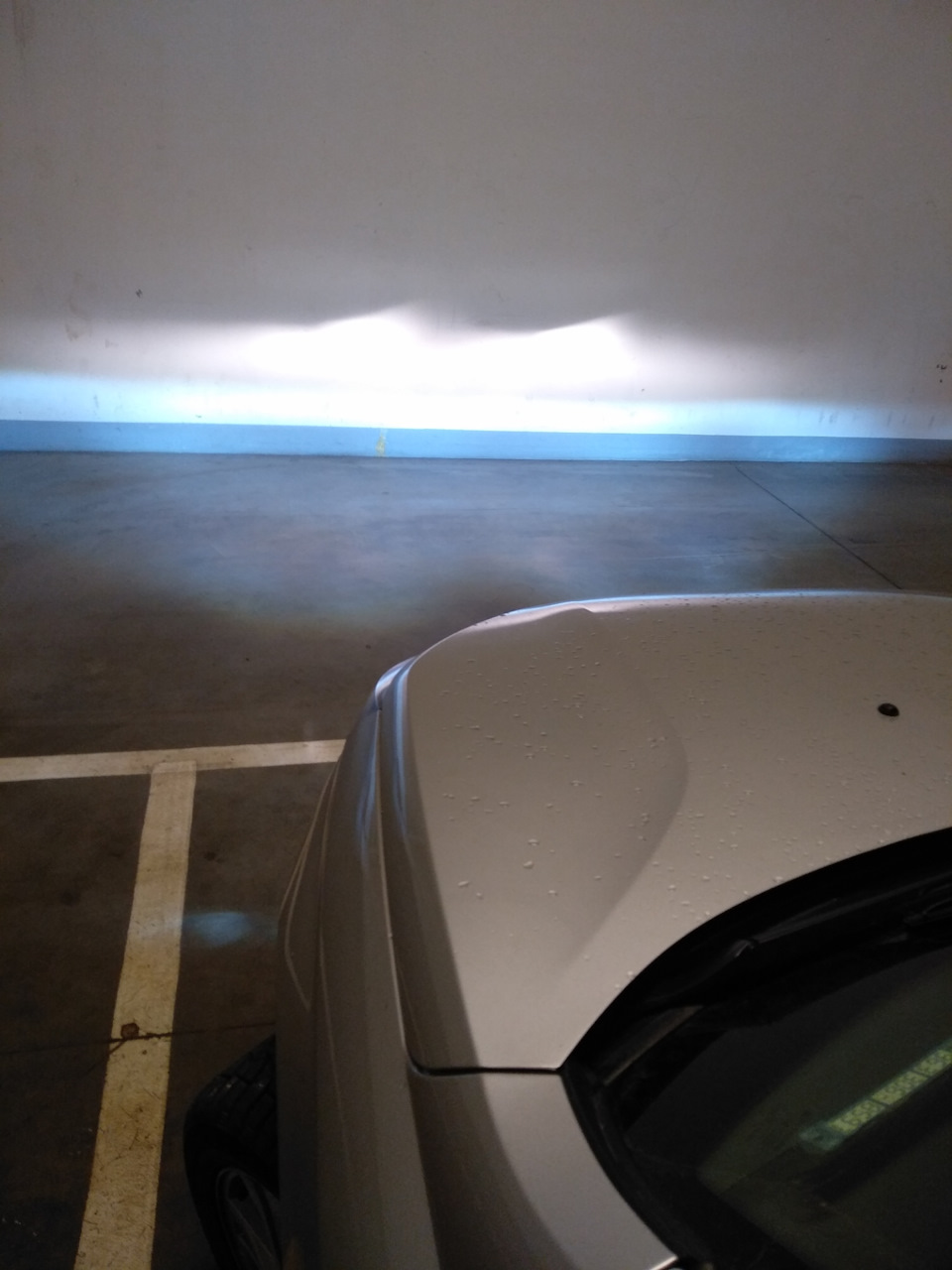

Горят уже хорошо. Теперь на стене.

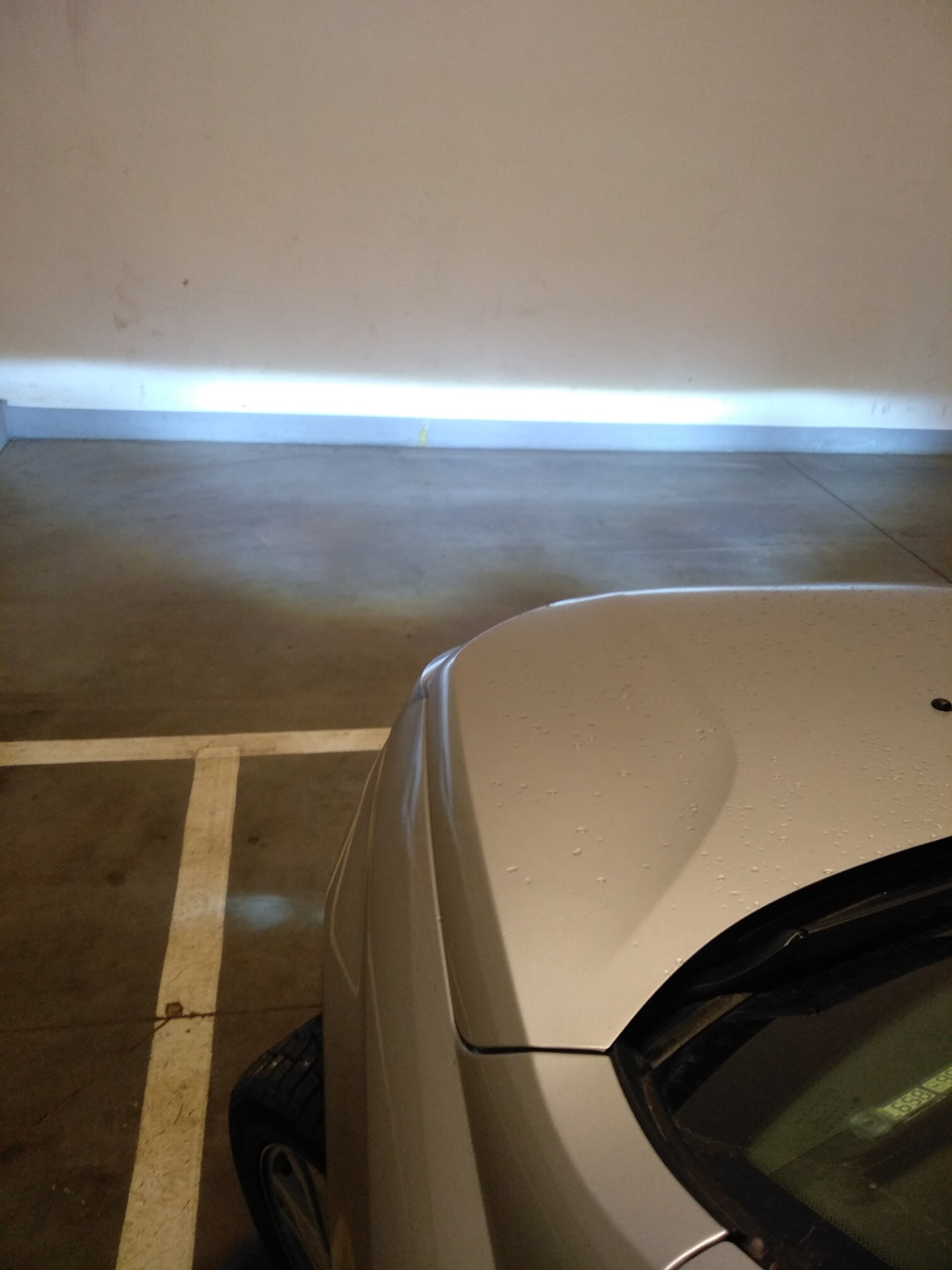

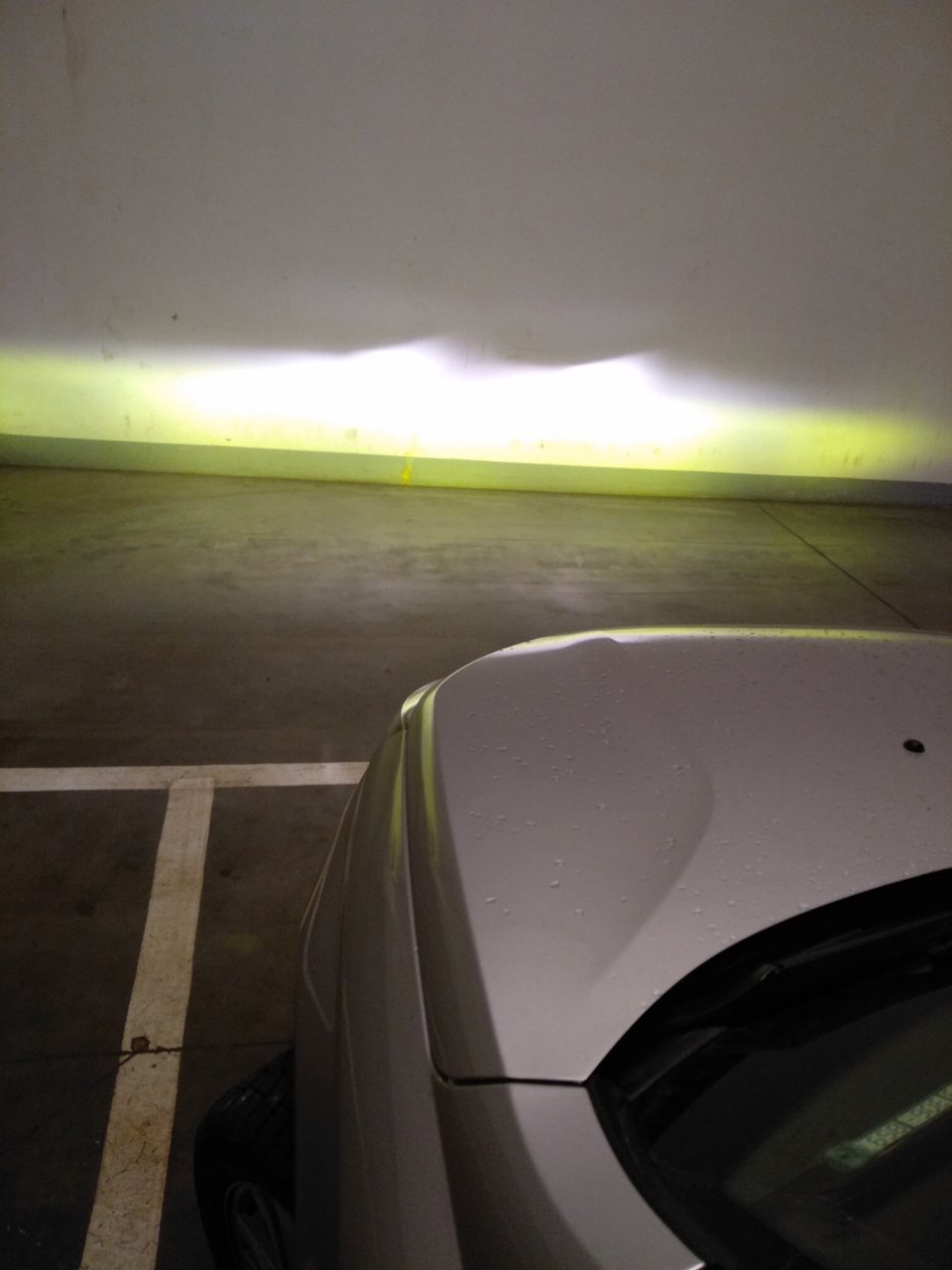

Просто птф Птф + ближний Птф Птф+ ближний

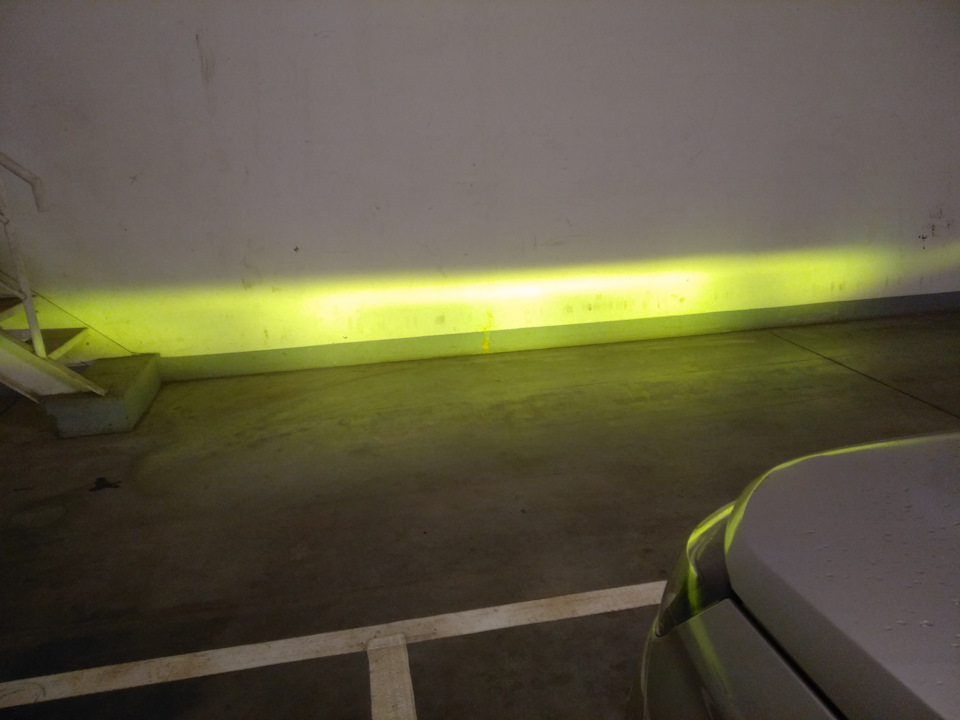

Свет просто бомба. Проверил вечером на мокром асфальте. Жёлтый режим идеально светит. Возможно надо чуть подкорректировать высоту но не критично. Бюджет сопоставим с покупкой птф Осрам так что каждый решает кому что надо. Гарантия на них год. Будем наблюдать.

!Важно на каждой из птф была перепутана полярность +- и птф не горели. В фишке надо перекинуть местами провода. Ушло на все 2 минуты! Вдруг кто купит проверяйте.

Вроде всё описал. Кому то может будет полезно.

Ещё поменял лампочки в фонарях заднего хода. Двор у меня темный и с кучей деревьев и плотными парковочными местами.Вечером с пасмурную погоду хочется опять же поярче а то не видно. Решено брать led лампы. Похожие стояли у меня на Рио. Был доволен. Проверим. Брал в Веста шоп.
Замена проста. Снимаем пистоны на обшивке, меняем лампу и собираем. Делов на 5 минут.

Как подключить лед туманки двухрежимные

Как правильно подключить противотуманные фары через реле и кнопку

Противотуманные фары (ПТФ) облегчают процесс езды в экстремальных погодных условиях. Их включение улучшает освещение дороги на десять метров вперед. Каждый автовладелец может поставить противотуманки на автомобиле, чтобы в любую погоду чувствовать себя за рулем более уверенно.

Назначение и преимущества ПТФ

Противотуманки нужны для освещения дорожного покрытия во время дождя, тумана и т. п. Другие цели применения ПТФ:

• для подсветки участков правого края обочины;
• для подсветки участка, расположенного прямо перед капотом машины;
• позволяет получить максимум визуальной информации о состояния дороги;
• как дневные ходовые фары.

Преимущества применения ПТФ:

• широкий функционал — их включение позволяет решить сразу несколько задач, связанных с подсветкой;
• лучший просмотр габаритов авто даже на большом удалении.

Правила установки ПТФ зависят от их типа. Существуют определенные схемы подключения, которых следует придерживаться во время монтажа.

Требования к монтажу

Большинство автомобилистов, прилежно изучавших теоретический курс в автошколе, знают, что нельзя по своему желанию ставить на авто приспособления, не предусмотренные производителем, но монтаж противотуманок прописан в ПДД.

Даже если авто от производителя не оснащено противотуманками, каждый автовладелец может их установить, вынеся отдельно или переделав бампер. Нужно помнить, что при переделке вносят серьезные изменения в конструкцию машины, а это уже считается частичным переоборудованием.

• разрешается установить две противотуманные фары;
• максимальное расстояние между фарой и боковой поверхностью — 0,4 м;
• минимальное расстояние от ПТФ до дороги — 25 см.

Монтаж ПТФ проводится в соответствии с предусмотренными нормами.

ПТФ, возможно, понадобится регулировка, т. к. угол падения светопотока на дорожное покрытие должен соответствовать правилам.

Выбор ПТФ

Сначала определяют место их монтажа на авто. Часто в иномарках на бампере есть ниши под установку дополнительных огней. Тогда противотуманки подбирают так, чтобы их форма и размеры соответствовали этим нишам в бампере.

На качество выполнения функций ПТФ практически не влияет их мощность. Поэтому целесообразно выбирать источники света малой мощности — светодиодные лампы.

На внедорожниках ПТФ устанавливают на уровне обычных фар либо на крыше машины. В этой ситуации походят ПТФ с любыми размерами и формой. Главное, чтобы они комплектовались кронштейнами, обеспечивающими надежное крепление.

Главное отличие противотуманок — используемые в них лампы. Различают такие виды ПТФ:

1. Галогенные. Самый доступный вариант. Минус — невысокий ресурс по сравнении с другими видами ламп. Прежде чем купить такие фары, убедитесь, что вы сможете их без труда поменять, когда они выйдут из строя.
2. Светодиодные. Их главные преимущества — долговечность и экономичность. Минус — цена. Если светодиодные фары установлены неправильно или они плохо вентилируются, срок их эксплуатации сокращается.
3. Ксеноновые. Плюсы — хорошие технические характеристики. Такие модели долговечны и эффективны. Минус — высокая стоимость.

Подготовка к монтажу

Противотуманные фары способен установить практически каждый автомобилист, умеющий орудовать отверткой и гаечными ключами.

Советы по подготовке к монтажу:

1. Монтажом лучше заниматься в гараже со смотровой ямой.
2. Работы следует вести, строго соблюдая технологическую инструкцию.
3. При себе во время монтажных работ необходимо иметь электросхему своей машины.

Варианты и схемы подключения

Если в авто нет проводки для ПТФ, придется своими силами прокладывать необходимые провода. Есть два варианта — через реле и через кнопку.

Через реле

Чтобы подключить противотуманки через реле, необходимо запастись режущими инструментами и клеммником. Еще понадобится гофра, термоусадка и изолента.

Правила установки через реле:

1. Отыщите в автомобиле место для монтажа реле. Прикрепите его так, чтобы к нему можно было легко добраться в случае замены или ремонта.
2. Найдите место под кнопку.
3. Приготовьте провода питания. Длина должна быть такой, чтобы провода прокладывались свободно, без натяжения.
4. Поставьте предохранитель на 10 А. От контакта № 30 проложите готовый провод к клемме «+» аккумулятора.
5. От контакта № 85 отведите провод к кнопке включения.
6. Подсоедините массу с реле с помощью контакта № 86.
7. Поставьте ПТФ на бампер.
8. Присоедините провод «–» с кузова и «+» контакта № 87.
9. Включите фары и проверьте их работу.

Не рекомендуется подключать ПТФ автономно. Они посадят аккумулятор в считанные дни.

Через кнопку

Если ПТФ подключается через кнопку, достаточно любого провода с напряжением. Как правило, питание берут с «+» габаритов или с проводки системы зажигания.

По красному проводу подается «+», по черному — масса, подсоединенная к кузову. Найдите на панели место, к которому бы легко дотягивалась рука, там и поставьте кнопку.

Такую схему подключения для ПТФ рекомендуется выбирать автомобилистам, которые склонны забывать выключать их при остановке авто. Они выключаются, когда водитель, закончив движение, достает ключ зажигания.

Схемы подключения

Схема подключения противотуманных фар выбирается автолюбителем на свое усмотрение. Есть два варианта — последовательное или параллельное включение.

Параллельная схема

При параллельной схеме подача разницы потенциалов происходит только при запуске мотора или включении зажигания.

Провод «+» подсоединен к фарам от контакта релейного элемента. Последний записывается через плавкий предохранитель на 15 А — его предела вполне достаточно для большей части противотуманок. Плавкую вставку рекомендуется ставить поближе к аккумуляторной клемме.

Если подвести к ПТФ 12 В от сигнального провода контроля за зарядкой, то при включении мотора фары могут включаться автоматически.

1. Контакт «–» от фар подсоединяют к кузову.
2. Клеммы «+» соединяют между собой и подключают к клемме реле № 87.
3. Контакт реле «+» № 30 подключают к аккумулятору.

При параллельном включении обеспечивается полноценная запитка каждой фары, что позволяет не терять в яркости ламп. Потребляемый ток при этом возрастает.

Последовательная схема

Такая схема минимизирует потребляемый ток, а лампочки горят менее ярко, чем могли бы. Эту схему применяют, если ПТФ замещает главные фары.

1. Контакты «–» фар соединяют между собой.
2. Клемму «+» одной фары присоединяют к кузову, другую впаивают в реле.
3. Кнопку и кабель «+» от зажигания подсоединяют к клеммам № 85 и № 86.
4. Контакт № 30 подсоединяют к клемме «+» аккумуляторной батареи.

Противотуманки загораются при пуске мотора и выключаются вместе с его остановкой.

В современных иномарках предусмотрена особая предмонтажная электроподготовка — о ней судят по клеммам «fog lamp relay».

Варианты монтажа

Перед монтированием ПТФ разрабатывают электромонтажную схему — она позволит обойтись без лишней проводки и гарантирует функционирование электроцепи.

Монтаж в бампер

Применяют 3 варианта монтажа — в проемы, предусмотренные производителем, на кронштейн или в глухой бампер, где нет ниши под ПТФ.

Для настройки используют самодельный шаблон. Его устанавливают на расстоянии 5 см от ПТФ. Во время настройки линию совпадения устанавливают на расстоянии 10 см ниже центра ламп. Благодаря настройке фары обеспечивают повышенную видимость и минимизируют вероятность ослепления авто, едущими навстречу.

Монтаж в глухой бампер

Этот вариант отличается трудоемкостью, приходится выпиливать отверстия под ПТФ.

1. Снимите бампер и поставьте метки, где будут фары.
2. Просверлите отверстия по периметру, а потом вырежьте острым ножом фрагмент бампера.
3. Прикрепите фары подходящими по размеру болтами. Смонтируйте защитную накладку — прицепите ее за бампер.

Настройку фар производят посредством специального ключа — он входит в комплектацию.

Другие способы установки

ПТФ можно поставить на кронштейн, изготовленный из прочной стали. Крепят кронштейн согласно нормам монтажа ПТФ. Деталь закрепляют с помощью саморезов. К точкам крепления ставят ПТФ и подключают проводку.

Монтаж в проем, предусмотренный производителем:

1. Приподнимите автомобиль, подложив под передние колеса деревянный брус толщиной 20 см.
2. Снимите защитные щитки, которые закрывают низ бампера.
3. Отвинтите фиксаторы от заглушек, предусмотренных производителем.
4. Вставив ПТФ в направляющие, прикрепите их саморезами.

Если устанавливаются неоригинальные фары, размеры и точки крепления могут не совпасть. Тогда элементы приходится подгонять.

Распространенные ошибки

Если у автолюбителя нет опыта электромонтажных работ, устанавливая ПТФ, легко ошибиться. Чтобы правильно подсоединить фары, рекомендуется заблаговременно узнать о типичных промахах новичков.

Недочеты и проблемы:

1. Проблема возникает при подсоединении ПТФ к габаритам. Эта система не рассчитана на ток, который ей приходится выдерживать из-за внедрения дополнительной нагрузки.
   В итоге наблюдается перегрев и плавление проводов. Если ПТФ загораются вместе с габаритами, оборудование быстро выйдет из строя.
2. Если параметры монтажа ПТФ не отвечает нормам ПДД, к водителю могут предъявить претензии работники ГИБДД. Если они обнаружат нарушение установленных норм, то водитель будет оштрафован.
3. Бывает, что автолюбитель выбирает неудачное место под кнопку. Если она расположена слишком далеко, водителю сложно дотянуться до нее Это может спровоцировать ДТП.

Если вы часто ездите в условиях проблемной видимости, вам стоит поставить ПТФ. Благодаря им вы сможете лучше контролировать авто в сложных условиях, что обеспечит вам более высокий уровень безопасности при езде.

Способ подключения двухрежимных Led туманок

Ваз 2110,11,12 как подключить двухрежимные Led передние противотуманные фарыПодробнее

Подключение светодиодных двухрежимных птф через кнопку, тумблер.Подробнее

ПРЕОБРАЖЕНИЕ ВНЕШНЕГО ВИДА: Бампер Спорт, LED-Туманки(2 режима) и как я лоханулся с ЛампамиПодробнее

Лада гранта,калина 2 , один из вариантов подключения двух режимных led противотуманных фарПодробнее

Установка проводки под ПТФ на ВАЗ 2110 | Светодиодные LED ПТФ от Sal-Man + Грамотное подключение ФСОПодробнее

ПРИОРА 2 Установка LED ТУМАНОК 2 режимаПодробнее

Двухрежимных Led ПТФ на Mitsubishi ASX своими рукамиПодробнее

ПОДКЛЮЧЕНИЕ LED ПТФ 2 РЕЖИМА SAL-MAN!ЖЕЛТЫЙ И БЕЛЫЙ СВЕТ НА ВАЗ 2114!ПОДРОБНО !ПОГРЕМУШКА!Подробнее

Двухрежимные LED ПТФ на ладу грантуПодробнее

Осторожно не покупайте двухрежимные LED ПТФ на КалинуПодробнее

Как правильно смонтировать и подключить противотуманные фары на ВАЗ 2110, 2111, 2112

В ненастье, когда над дорогой стелется туман или выпадают обильные осадки, основное освещение автомобилей плохо справляется со своей ролью. Причина заключается в том, что главные фары были сконструированы в расчёте на ясную хорошую погоду. Противотуманки же ставятся для использования при плохих погодных условиях. Именно поэтому они незаменимы в холодное время года. Для монтажа ПТФ необязательно обращаться в автосервис, опытные владельцы ВАЗов вполне могут сделать это самостоятельно.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При сильном тумане правильно смонтированное дополнительное освещение даст видимость боковой линии разметки дорожного полотна не более 10 метров. Но и этого вполне хватит для соблюдения безопасности, так как в условиях плохой видимости автомобили едут на предельной малой скорости.

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

1. Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
2. Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
3. Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

На модельный ряд «десятки» ставятся ПТФ с рифлёными (дают узконаправленный световой поток) или прозрачными (светят пятнами) стёклами.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

• количество — 2 штуки;
• не ближе 25 см к поверхности дорожного покрытия;
• не больше 40 см от внешнего контура фар;
• гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
• углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5 о +5 о , в горизонтальной — 45 о +10 о .

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Включаются противотуманные фары освещения только одновременно с габаритными фонарями.

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

• какая торпеда стоит на вашем автомобиле;
• есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Нужно запомнить простое правило. Если есть штампованные гнёзда для противотуманных фар, то форму и размер фар подбираем под них. Если отверстий нет, то сначала покупаем ПТФ, а затем по их форме размечаем и проделываем места для крепления противотуманок.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110, 2111, 2112 своими руками

Для самостоятельного монтажа и подключения потребуются слесарные навыки, умение читать и понимать электрические схемы, готовность понести определённые материальные расходы.

Инструменты и материалы

Для установки ПТФ необходимо иметь под рукой:

• мультиметр (мультитестер);
• контрольную лампочку;
• комбинированную отвёртку со шлицевым и крестообразным рабочим органом;
• плоскогубцы;
• кусачки;
• гаечные ключи 8х10, 12х14;
• лёгкий молоток;
• изоленту;
• упаковку термоусадочных трубок.

Можно приобрести готовый комплект противотуманных фар для ВАЗ 2110 или купить всё по отдельности (более дешёвый вариант):

• ПТФ — 2 шт.;
• рамки правая и левая из пластика для противотуманок ВАЗ 2110 — 2 шт.;
• клавишу с жёлтым индикатором-подсветкой;
• реле;
• провод с 2 медными жилами разных цветов диаметром 0,5 мм (для более мощных ламп предпочтительнее диаметр 0,75 мм) — 5 м;
• соединительные клеммы «мама» узкие (одинарные) — 8 шт.;
• колодку «мама/папа» широкую (двойную) для подсоединения к каждой противотуманной фаре — 2 шт.;
• болты М8х45 — 4 шт.;
• «барашки» к болтам М8 — 4 шт.

Самостоятельный монтаж и подключение

Перед установкой ПТФ нужно снять заглушки на переднем бампере и закрепить с помощью рамок противотуманные фары. Лучший вариант: использовать не саморезы, а болты М8х45 с «барашками», которые обеспечивают более прочное крепление и быстрый демонтаж.

Противотуманная фара вставляется в специальную рамку, с помощью которой крепится в отверстии переднего бампера

Установка ПТФ займёт минимум времени, если действовать по такому алгоритму:

1. Подключение к электросети следует начинать с протягивания проводов из-под торпеды в подкапотное пространство. Предварительно их нужно поместить в защитную гофру.
2. Описанная выше операция может потребовать частичной разборки торпеды. На ВАЗ 2112 в заводской электропроводке предусмотрен такой вариант подключения ПТФ, поэтому нужно лишь найти колодки для подключения, которые находятся вблизи заглушек гнёзд в переднем бампере.
3. Снять плюсовую клемму с аккумулятора.
4. Открыть монтажный блок-реле и предохранителей (находится слева внизу от рулевой колонки возле педали муфты сцепления).
5. Открутить отвёрткой саморез и извлечь блок.

Монтажный блок с предохранителями находится с левой стороны вблизи левой ноги водителя

После этого нужно найти выводы предохранителей F4 (служит для защиты правой ПТФ) и F14 (защищает левую противотуманную фару).

Расположение и предназначение плавких предохранителей в монтажном блоке ВАЗ 2110, 2111, 2112 указано на внутренней стороне защитной крышки

Предохранитель F20 обеспечивает защиту задних ПТФ, которые изначально встроены в задние фонари модельного ряда ВАЗ 2110 в виде ламп габаритных огней с двумя нитями. При неблагоприятных погодных условиях вторая нить включается специальной кнопкой, которая расположена на приборной панели.

На заключительном этапе нужно надеть на концы проводов медные разъёмы типа «мама» и вставить их в штеккер согласно прилагаемым электрической и монтажной схемам.

Электрическая схема подключения противотуманных фар ВАЗ 2110, 2111 и 2112 с помощью клавиши с подсветкой и реле

Выбор места для установки кнопки включения противотуманных фар зависит от вида передней панели. Есть определённые нюансы в подключении ПТФ старой и европанели.

Простое подключение своими руками противотуманных фар на ВАЗ 2110 и ВАЗ 2111 со старой передней панелью без подключения реле включения ПТФ

На моделях ВАЗ 2112 с европанелью в автомобильной проводке заводом заложены провода для подсоединения противотуманных фар.

Монтажная схема подключения проводов ПТФ ВАЗ 2112 к заводской проводке, подсоединённой к гнёздам ПТФ, монтажного блока, реле и к кнопке включения с подсветкой (подключается самостоятельно)

Общий алгоритм подсоединения и подключения противотуманных фар

Монтаж противотуманок займёт примерно 1–1,5 часа, если действовать в такой последовательности:

1. Проводка ПТФ прокладывается поверх основной проводки, которая идёт по левому переднему крылу.
2. Питание на кнопку включения ПТФ, вставляемую в гнездо на приборной панели, по рекомендации завода следует брать от предохранителя правых габаритных огней. При этом варианте ПТФ останутся включёнными при выключенном зажигании. Если их не отключить своей кнопкой, аккумулятор быстро разрядится. А вот если ПТФ запитать от кнопки включения основных фар или напрямую от замка зажигания, то они загорятся при повороте ключа зажигания.
3. Подсоединить штеккеры к противотуманным фарам и включить их. Если ПТФ на ВАЗ 2110 и его модификациях не загораются, значит, в монтажную схему вкралась ошибка. В этом случае следует проверить заново каждый элемент цепи.

Видео: подключаем противотуманные фары ВАЗ 2110

Убедиться, правильно ли освещают противотуманные фары, сравнительно просто. Нужно заехать на дорожное полотно вечером или в тёмное время суток и включить ПТФ. Если световой поток направлен слегка вниз и освещает не только проезжую часть, но и обочину, значит всё сделано верно. В этом случае встречные водители не будут ослеплены светом ваших ПТФ и гарантируется достаточная видимость при плохих погодных условиях.

Схема подключения led птф 2 режима

Противотуманные фары не относятся к обязательному оборудованию автомобиля. Однако их наличие сделает поездки более комфортными и безопасными. Для монтажа не требуются особые навыки. Установка и подсоединение ПТФ к проводке вполне осуществимо в домашних условиях. Для этого понадобится монтажный набор подключения противотуманных фар, простейшие слесарные инструменты и изоляция.

Для чего нужны противотуманки

Стандартное головное освещение автомобиля обеспечивает достаточную видимость при ясной погоде. Однако в ненастье от него немного толку. Проблема в том, что лучи ламп ближнего и дальнего света отражается от капель тумана или снежинок, создавая «белую пелену» впереди машины.

Это следствие двух факторов:

• узкие оптический пучок лучше отражается от поверхности;
• высоко установленные фары подсвечивают участок с большой концентрацией капель тумана.

ПТФ специально спроектированы для эксплуатации в тяжелых погодных условиях. И дело тут не в желтых светофильтрах, которые некоторые водители считают панацеей в туманную погоду. Не зря ПДД допускают установку ПТФ двух цветов — белого и желтого.

Такие фары справляются с непогодой благодаря паре важных свойств:

• Ширина светового пучка. Широкий луч меньше отражается от воды и льдинок и не создает «белую пелену».
• Высота крепления. Концентрация тумана вблизи земли ниже. Поэтому низкое расположение позволяет подсвечивать под пелену.

Последний момент особенно важен. Если установить ПТФ на уровне фар головного освещения, они не будут справляться со своей задачей.

Кроме передних ПТФ, улучшающих видимость с водительского места, используются задние противотуманные фары, дублирующие габариты. Они четко обозначают авто в условиях плохой видимости, но обладают избыточной яркостью. Поэтому их не следует включать в ясную погоду.

Требования к установке противотуманных фар

ПТФ состоят из трех корпуса с цоколем для крепления лампы, отражателя и стеклянного рассеивателя, которые обеспечивают нужную форму светового пучка. Особенности эксплуатации и назначение противотуманок налагает на них особые требования, которые нашли отражение в действующих правилах дорожного движения:

• устанавливать можно не более 2 фар;
• ПТФ должны крепиться с отступом 40 см от боковых краев авто и выше 25 см от поверхности дороги;
• луч должен быть направлен ниже, чем фары ближнего света;
• углы видимости не могут выходить за пределы следующих значений: -10…+15 градусов и -10..+45 по вертикали и горизонтали соответственно.

В бампере современных легковушек предусмотрены специальные места для монтажа противотуманных фар. При их отсутствии противотуманки следует крепить согласно рекомендаций производителя. Главные требования:

• жесткое крепление ПТФ на кронштейнах;
• защита электропитания предохранителем;
• правильные углы направления световых пучков.

Подключение ПТФ через реле и кнопку

Существует несколько вариантов сопряжения ПТФ с бортовой сетью автомобиля. Подключение противотуманных фар через реле с использованием отдельной кнопки — самое удобное, безопасное и правильное решение. Для выполнения работы вам понадобятся:

• противотуманки;
• соединительные клеммы;
• предохранитель на 15 ампер;
• четырехконтактное реле;
• колодка подключения;
• провода;
• изоляция или термоусадочная трубка.

Материалы входят в монтажный комплект и продаются в одном наборе с ПТФ.

Из инструмента нужны отвертки, пассатижи и нож для зачистки изоляции проводов.

Разводка должна быть выполнена согласно плана параллельного или последовательного соединения ламп.

Схема подключения противотуманных фар приведена на рисунке

Операции по подключению ПТФ выполняются в такой последовательности:

• Отсоединить минусовую клемму от АКБ;
• Надежно зафиксировать реле в салоне машины. Для этого подойдет пространство под панелью приборов.
• Закрепить кнопку для включения противотуманных фар на «торпеде» (обычно для нее предусмотрено отдельное место, прикрытое заглушкой).
• Проложить провод от аккумулятора к реле, закрепить на нем клемму и присоединить к контакту «30».

Важно: в электроцепь между АКБ и реле необходимо вставить предохранитель, который лучше расположить в подкапотном пространстве поближе к аккумуляторной батарее. Это предотвратит возгорание проводки при замыкании на корпус.

• Соединить кнопку и 85-й вывод реле.
• Подключить плюсовой кабель ко входу кнопки, протянув его от замка контактов на замке зажигания. Подключать питание следует туда, где напряжение подается лишь после поворота ключа. Это не даст вам оставить ПТФ горящими при постановке машины на стоянку.
• Соединить контакт «86» с массой, используя для этого ближайший болт или саморез.
• Закрепить ПТФ на переднем бампере, удалив пластиковые заглушки. Иногда специальных мест для крепления ПТФ не предусмотрено. Тогда придется прорезать их лобзиком или зафиксировать фары на стальных кронштейнах над бампером.
• Проложить кабеля от 87-го контакта реле к противотуманкам, подключив к цоколям.
• Соединить выход массы ПТФ к кузову.
• Надеть и закрепить минусовую клемму на АКБ.
• Повернуть ключ зажигания и убедиться в работоспособности противотуманных фар.

При монтаже следует изолировать места соединения проводов и клеммы при помощи термоусадочных трубок или изоленты.

Схема параллельного включения противотуманок

Электросхемы монтажа противотуманных фар отличаются лишь количеством плюсовых проводов, протянутых к цоколям ламп. Последовательная схема предусматривает прокладку одного кабеля от контакта «87» к левой фаре. В месте крепления клеммы к нему подключается второй провод, который тянется к цоколю правой лампы.

Параллельное включение ПТФ предполагает укладку пары отдельных кабелей от реле к каждой противотуманке.

Кроме двух проводов к лампам ПТФ, можно провести третий, идущий к «контрольке», сигнализирующей об активации противотуманных фар. Она устанавливается на панели приборов. Место для нее предусмотрено на всех современных автомобилях. Единственное что понадобится для подключения — купить цоколь и лампу (накаливания или светодиодную) соответствующего размера.

Провода питания следует прокладывать, чтобы они не проходили вблизи горячих или острых деталей машины. В местах, где возможен перегиб провода или повреждение изоляции, их следует защитить гофрой или дополнительным слоем изоленты.

После монтажа и подключения ПТФ необходимо отрегулировать положение лучей. Фары не должны светить вверх. Иначе они будут слепить водителей встречных авто, но не помогут вам разглядеть дорогу в тумане. Также следует позаботиться о том, чтобы луч четко освещал обочину. Это поможет вам без проблем пройти техосмотр и обеспечит хорошую видимость даже в туман или при снегопаде.

Как подключить светодиодные противотуманные фары

Противотуманные фары, предназначены для формирования плоского и широкого потока света, направленного над поверхностью дороги. Такое направление пучка света позволяет минимизировать освещение объема тумана по толщине и улучшает видимость с места водителя. Несоблюдение правил и схемы подключения противотуманных фар при их самостоятельной установке может привести к авариям.

Требования к установке противотуманок

Допускается расположение ламп противотуманного света непосредственно в фарах головного освещения.

Привила установки фар регламентируются двумя нормативными актами:

• ГОСТ 8769-75 или стандарт СЭВ 4122-83;
• государственным стандартом РФ ГОСТ Р 41.48-2004, соответствующим Правилам ЕЭК ООН №48.

Расположение противотуманных фар на автомобиле

Обобщенные требования выглядят следующим образом:

1. Место установки располагается на расстоянии не более 400 мм от боковой поверхности кузова транспортного средства. Расстояние измеряется между боковой плоскостью и внешней стороной фары.
2. Допустима установка только двух противотуманных фар. Стандарты отдельно оговаривают обязательную установку противотуманок на туристических автобусах, а также на транспорте, эксплуатируемом на горных дорогах.
3. Нижняя кромка противотуманного прибора освещения располагается на расстоянии не менее 250 мм от поверхности дороги.
4. Противотуманные фары должны иметь угол обзора по горизонтали в пределах от +15º до -10º, а по вертикали — от +45º до -10º. Недопустимо загораживание фар деталями транспортного средства в пределах указанных углов.
5. Противотуманные фары должны подключаться параллельно с габаритным освещением.
6. Рассеиватели противотуманных фар должны давать пучок света, расположенный ниже потока, даваемого лампами ближнего света.
7. Допустимо использование прозрачных светофильтров или селективно-желтого цвета. Недопустимо применение стекол различного цвета на одном автомобиле.

Стандарты не имеют специальных предписаний по установке противотуманных фар на авто, поэтому владелец может осуществить монтаж их комплекта самостоятельно.

Что понадобится для установки противотуманных фар?

Для самостоятельной установки противотуманных фар требуется минимальный набор инструмента. Владелец автомобиля должен обладать знаниями и навыками работы с электропроводкой, поскольку от правильности монтажа зависит безопасность эксплуатации автомобиля в целом.

• цветная электрическая схема автомобиля;
• кусачки или бокорезы;
• нож для очистки проводов;
• клещи для обжимки клемм (клеммник);
• паяльник.

Набор материалов, необходимых для монтажа:

• комплект противотуманных фар подходящих для установки в штатные отверстия в бампере или универсальных, которые монтируются на поверхности бампера;
• многожильный медный провод с сечением 1,5-2 мм² с изоляцией, способной работать при низких температурах и устойчивой к воздействию паров бензина и масла;
• реле для включения (обычно используются стандартные реле включения фар от переднеприводных моделей ВАЗ);
• выносной корпус для установки ножевого предохранителя;
• ножевой предохранитель на 30 А;
• клавиша управления, подходящая под дизайн салона (желательно с лампой подсветки);
• разъемы и клеммы для соединения проводов с элементами цепи;
• термоусадочная трубка подходящего диаметра;
• изолента на полиэтиленовой или матерчатой основе;
• пластиковые стяжки;
• автомобильный гофрорукав для прокладки провода.

Набор противотуманных фар для Форд Фокус 3

Схема подключения

Для установки возможны две схемы подключения противотуманных фар:

При параллельном включении плюсовой провод идет к каждой фаре от контакта реле. Питание на реле подается через плавкую вставку с номиналом 15 А, которого хватает для большинства моделей противотуманных фар. Предохранитель желательно размещать как можно ближе к клемме аккумулятора.

Сигнальное напряжение +12В должно появляться только при активном зажигании. Это мероприятие исключает возможность работы фар при выключенном двигателе. При желании можно обеспечить авторозжиг фар после включения зажигания. Для этого сигнальный провод подключается к контрольной лампе зарядки батареи, установленной в комбинации приборов. Кнопка должна находиться во включенном состоянии.

Параллельное подключение

Последовательное подключение снижает потребляемый ток и яркость работы ламп. Подобная схема применяется для использования противотуманок вместо штатных фар головного света.

Последовательное подключение

Подключение дополнительных фар через реле демонстрируется в видеоуроке от канала «АВТОЭЛЕКТРИКА — Steel Horse».

Как установить и подключить своими руками?

Установка противотуманных фар собственными силами начинается с разработки схемы подключения. Правильно разработанная схема позволяет избежать лишних проводов и обеспечивает надежную работу электрической цепи. Работы по монтажу рекомендуется выполнять в гараже, хотя многие владельцы производят установку под открытым небом.

Установка ПТФ в передний бампер и настройка

Встречается три способа установки:

• в штатные проемы;
• на внешнем кронштейне;
• в глухой бампер, не предназначенный для установки фар.

Настройка производится при помощи самодельного шаблона, представленного ниже. Шаблон устанавливается перпендикулярно на расстоянии 5 м от фар автомобиля. Настройка производится до момента совпадения верхней кромки светового пятна. Линия совпадения располагается на 100 мм ниже высоты центра ламп.

Примерный вид шаблона для настройки

Настройка противотуманных фар обеспечивает повышение видимости для водителя и снижает риск ослепления светом водителей встречного транспорта.

Установка ПТФ в глухой бампер

Самым сложным и трудоемким является вариант установки противотуманных фар в глухой бампер (т. е. не имеющий для этого заводских отверстий):

1. Произвести демонтаж бампера с автомобиля в соответствии с инструкцией по ремонту и эксплуатации.
2. Определить оптимальное место установки фар с точки зрения формы корпуса и соответствия правилам.
3. Сделать отверстие под фары. Оптимальным способом является сверление отверстий по периметру и пропиливание промежутков пилкой. Отверстие приходится корректировать для обеспечения правильного прилегания корпуса и декоративной рамки. Мелкие фрагменты бампера аккуратно срезаются строительным или канцелярским ножом.
4. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.
5. Установить в корпус фару и смонтировать защитную накладку. Она цепляется за пластик бампера.
6. Настраивать фару можно при помощи специального ключа, входящего в комплект.

Установка ПТФ на внешнем кронштейне

Вариант крепления противотуманок на стальной кронштейн:

1. Разметить точки крепления кронштейна на бампер в соответствии с требованиями по установке противотуманных фар. Как правило на кронштейн устанавливаются дополнительные фары.
2. Прикрутить кронштейн к бамперу саморезами или болтами.
3. Установить на точки крепления противотуманные фары, подключить проводку.

Пример установки фар на кронштейн

Установка ПТФ в штатные проёмы

Для того, чтобы поставить фары в бампер, имеющий штатные заглушки, необходимо:

1. Приподнять переднюю часть автомобиля путем подкладки под колеса деревянного бруска высотой 150-200 мм. Для большего удобства работы можно установить автомобиль на подъемник.
2. Снять защитные щитки, закрывающие нижнюю часть бампера.
3. Открутить фиксаторы штатных заглушек бампера.
4. Вставить противотуманную фару в направляющие и зафиксировать штатными саморезами. При использовании неоригинальных фар возможно несовпадение размеров и точек крепления. В этом случае приходится подгонять детали друг к другу. Ниже приведена фотогалерея установки китайских противотуманок в бампер Hyundai Elantra HD.

Протяжка проводки

При протяжке и монтаже проводки требуется соблюдать правила безопасности:

• отключить аккумуляторную батарею;
• сечение провода должно соответствовать проводимому току;
• места соединения должны иметь надежный контакт;
• соединять можно только провода из одного материала (для снижения электрохимической коррозии);
• скрутки желательно проливать припоем;
• места стыка проводов изолируются термоусадочной трубкой или изолентой;
• следует избегать размещения соединений проводки в местах, подверженных заливанию водой;
• для защиты от изгибов и перетирания рекомендуется защищать их разрезной гофрированной трубкой;
• провода прокладываются параллельно штатным жгутам и фиксируются к ним пластиковыми стяжками;
• цепь питания противотуманных фар обязательно защищается индивидуальным предохранителем;
• при прокладке провода следует контролировать отсутствие на пути горячих или подвижных элементов, а также острых кромок.

Пренебрежение правилами безопасного монтажа электрической проводки приводит к перегреву цепей и возгоранию, которое способно уничтожить автомобиль.

Перед началом укладки рекомендуется собрать будущую электрическую цепь и протестировать работу. Это мероприятие позволяет найти и устранить ошибки, допущенные при разработке.

Тестирование проводки и фар

Примерная последовательность прокладки проводки:

1. Осуществить предварительный монтаж проводов к разъемам противотуманных фар.
2. Пропустить провода внутри бампера через гофрированную трубку.
3. Вывести отрицательные выводы от противотуманных фар и присоединить к кузову. Желательно использовать штатные болты массы, имеющиеся на передних лонжеронах.
4. Снять переднее колесо и подкрылок (поочередно).
5. Определиться с местом расположения реле. Реле должно использоваться в обязательном порядке, поскольку прямая коммутация ламп переключателем приведет к быстрому выгоранию контактов. Реле можно разместить на свободном месте в штатном монтажном блоке или в любом месте панели приборов.
6. Поскольку противотуманные фары должны работать совместно с габаритными огнями, то подключение выполняется от колодки габаритов. Ниже приведены фотографии процесса подключения проводки на легковом Фольксваген Поло Седан.

Монтаж выключателя ПТФ

Наиболее распространенным методом включения противотуманных фар является кнопка, устанавливаемая на штатное место или на любую другую точку в зоне досягаемости водителя. Штатные места для кнопок закрываются съемными заглушками, изредка они закрыты материалом панели приборов. В этом случае требуется прорезать отверстие, соответствующее габаритам корпуса кнопки.

Отдельным пунктом стоит рассмотреть установку блока подрулевых переключателей, оснащенного поворотным переключателем противотуманных фар. Для выполнения работы может потребоваться специальный инструмент — отвертки с головками Torx и специальный ключ для центрального болта крепления рулевого колеса.

Подсоединять подрулевой переключатель следует по следующим шагам:

1. Отвернуть крепления двух половин декоративного кожуха рулевой колонки.
2. Разъединить детали, преодолевая сопротивление фиксаторов. При разборе требуется проявлять аккуратность, чтобы не сломать пластиковые защелки.
3. Далее требуется снять подрулевой переключатель, который может демонтироваться без удаления рулевого колеса или с удалением. В первом случае достаточно отогнуть пружинный фиксатор, вынуть рычаг и отсоединить разъем. После этого ставится другой переключатель и устанавливаются на место снятые детали. Во втором случае требуется демонтаж рулевого колеса и подушки безопасности (при ее наличии). Способ снятия подушки различен для каждой модели. Снимаемую деталь необходимо придерживать, поскольку она может соскочить с креплений и порвать жгут проводки.
4. После снятия подушки требуется отвернуть центральный болт, крепящий рулевое колесо.
5. Снять рулевое колесо, отсоединить штекеры от подрулевого переключателя.
6. Отвернуть несколько винтов, крепящих переключатель и снять его с колонки.
7. Установить новый узел и провести обратную сборку. При установке руля необходимо следить за правильностью положения спиц руля и передних колес. Центральный болт требуется затягивать с рекомендованным моментом.
8. Подключить питание и проверить работу блока переключателей.

Пример установки нового рычага подрулевого переключателя на автомобиль Хендэ Солярис.

На некоторых автомобилях европейских марок переключение противотуманных фонарей выполняется поворотным переключателем, расположенным на панели приборов. При установке фар на такой автомобиль требуется вывести провода от ламп на штекер и установить переключатель света с функцией управления противотуманками.

Видео

Монтажная схема для установки противотуманных фар показана в видеоролике, снятом для канала «Любитель Автомобилей».

На территории РФ уже более 8 лет действуют поправки в правила дорожного движения (ПДД), в соответствии с которыми движущееся транспортное средство в светлое время суток должно быть обозначено фарами ближнего света, противотуманными фарами (ПТФ) или дневными ходовыми огнями (ДХО). Использование для этих целей головных и противотуманных фар имеет ряд недостатков. Поэтому водители предпочитают покупать готовые модули ходовых огней и самостоятельно их устанавливать в своё авто. Как правильно подключить дневные ходовые огни, чтобы их эксплуатация была безопасной и не противоречила действующим законам?

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.

Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Простейшая схема

Самая простая схема включения ДХО при запуске двигателя показана на рисунке. Плюсовой провод подсоединяют на клемму «+» замка зажигания. Минусовой провод крепят на корпус машины в удобном месте. В таком виде схема имеет существенный недостаток. Светодиодные ходовые огни будут излучать свет всё время, пока повёрнут ключ зажигания. К тому же их работа не согласована с работой остальных фар, а значит, не отвечает требованию ГОСТа.

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной. Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка. Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона. Контакты реле ДХО подключают так:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод к габаритам;
• 86 – на любой вывод геркона;
• 87 и второй вывод геркона – на «+» аккумулятора.

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.

В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется. Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов. Сначала о подключении реле для ДХО:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Блок управления ДХО

Самым надёжным и наиболее простым является вариант подключения ДХО без реле, но с использованием специального блока управления ходовыми огнями. Он обеспечивает включение ДХО после запуска двигателя, гарантирует безопасную работу, защищает от перегрузок и может быть установлен на авто с любым типом ламп, включая светодиодные.

К сожалению, среди всего разнообразия промышленно изготавливаемых блоков ДХО подавляющая часть не соответствует ГОСТу и имеет посредственное качество сборки.

Касается это, в первую очередь, продукции с AliExpress, которая не соответствует требованиям практически по всем моментам.

Среди всего многообразия можно отметить всего 2 варианта: российский блок управления ДХО DayLight+ и немецкую продукцию от Philips и Osram. Блок управления DayLight+ разработан русским радиоинженером Исаченковым Фёдором с учетом всех особенностей бортовой сети автомобиля и обладает рядом положительных моментов:

• имеется встроенная стабилизация напряжения;
• полное соответствие ГОСТу;
• максимальная долговременная мощность нагрузки составляет 36 Ватт (для ДХО требуется значительно меньше);
• простейшая схема подключения.

Помимо вышеописанных моментов блок DayLight+ является универсальным и подходит на все автомобили с бортовой сетью 12 вольт, а также обладает хорошим качеством сборки и высокой степенью защиты от влаги и пыли. Немецкая продукция от Philips и Osram также обладает всеми вышеописанными преимуществами блока DayLight+, однако поставляются немецкие блоки управления только совместно с фарами дневных ходовых огней и обладают более высокой стоимостью.

05.12.2017

Большинство собственников транспортных средств задумываются над тем, чтобы использовать светодиодные противотуманные фары для автомобиля (ПТФ). Автолюбители, установившие продукт в противотуманные осветительные приборы транспортного средства, отмечают повышение видимости во время езды в неблагоприятных погодных условиях.

Эффективность использования светодиодных или LED ламп для автомобиля объясняется их работой в спектре, отличающимся от штатных автоламп, а их световой поток направлен вниз, в сторону дорожного полотна.

Содержание:

Можно ли устанавливать светодиодные лампы в противотуманные фары для автомобиля?

Вопрос можно ли ставить светодиоды в противотуманки, важно рассматривать не только в плане технической возможности осуществления операции, но и с точки зрения действующего законодательства по эксплуатации транспортных средств. Нельзя оснащать лампами светодиодного типа фары, конструкция которых не приспособлена для использования подобных источников света.

Собираясь оснастить транспортное средство противотуманками со светодиодными источниками света, заметим: осветительные приборы должны соответствовать ряду требований:

• яркость свечения – не менее 1000 Лм для каждой лампы;
• угол свечения – в пределах 300.

Требованиями действующего законодательства предусмотрено три варианта установки светодиодных элементов в фарах:

• Установка светодиода в штатное место, предназначенную для источника света.
• Замена галогеновой противотуманки на светодиодную на автомобиле, при том, что другие машины этой модели оснащаются в штатном порядке фарами подобного типа.
• Установка светодиодных ПТФ на автомобиле с предусмотренным использованием противотуманок с элементами галогенного типа. В подобных ситуациях владельцу автомобиля стоит получить разрешение на переоборудование транспортного средства в соответствующей инстанции, полностью заменить галогенные фары на светодиодные с подходящими характеристиками и документально оформить все произведенные изменения в ГИБДД.

Из всего вышесказанного следует, что устанавливают светодиодные фары на любые автомобили, главное соблюдать требования действующего законодательства и правильно подбирать осветительные устройства.

Достоинства и недостатки

Специалисты и пользователи отмечают достоинства и минусы фар в сравнении с источниками света светодиодного типа:

• Длительный эксплуатационный срок – до 50 тыс. часов. Они надежно защищены от механических повреждений, попадания в их внутреннюю часть пыли, грязи и влаги;
• Благодаря низкому энергопотреблению, светодиодные фары не создают большой нагрузки на генератор автомобиля;
• В процессе эксплуатации цвет светового потока таких фар практически не изменяется;
  фары светодиодного типа испускают яркий белый свет, обеспечивающий хорошее освещение;
• Легко устанавливаются на любом удобном месте на корпусе автомобиля: бампер, крыша, элементы обвеса.

• в случае выхода из строя хотя бы одного светодиода придется менять всю ПТФ;
  устанавливаемые на внешние элементы корпуса автомобиля, такие фары могут легко украсть;
• высокая стоимость, если сравнивать их с осветительными приборами другого типа.

Основная классификация: таблица

Лампы, устанавливаемые в светодиодные противотуманные фары для автомобиля, делятся в зависимости от параметров:

• Тип источника света по конструкции ее цоколя: H1, H3, H7, H8, H10, H11;
• Напряжение питания: 12 или 24 В. Что важно, модели, работающие от 12-ти Вольт, светят ничуть не хуже тех, на которые подается напряжение величиной 24 Вольта;
  яркость свечения;
• Оттенок создаваемого лампой светового потока, обозначаемый цветовой температурой, измеряемой в градусах по Кельвину: 6-6,5 тыс. К – холодный белый; 4,2-5 тыс. К – нейтральный белый; 3-3,5 тыс. К – теплый белый. Яркость и температура светового потока, создаваемого LED лампой, – совершенно разные параметры, не связанные между собой. Светодиодные устройства, вырабатывающие световой поток одинаковой яркости, отличаются разной цветовой температурой.

Представленная ниже таблица содержит информацию об основных характеристиках наиболее популярных типов светодиодных ламп, устанавливаемых в фары:

Тип лампы/Характеристика	H1	H3	H7	H8	H10	H11
Световой поток (Люмен)	800, 3200	960	2000	960, 2500	1600	960, 1600, 3200
Температура (Кельвин)	6300	5500	5500	6000	6000	6000
Напряжение питания (Вольт)	12	12	12	12	12	12

Как выбрать противотуманки?

Выбирая светодиодные противотуманки, рекомендуем учитывать технические параметры как самого устройства, так и ламп, использованных для его оснащения. При покупке обращайте внимание на параметры:

• типы установленных в ПТФ светодиодов;
• яркость потока света и его температура цвета;
• производитель ПТФ и цена изделия.

Типы светодиодов

Характеристики световой мощности, излучаемой светодиодной лампой, зависят от вида источника искусственного света.

Популярными на сегодняшний день типами светодиодов, использующихся для оснащения ПТФ, являются:

• High power – самые дорогие светодиоды, характеризующиеся повышенной мощностью и, соответственно, высокой светоотдачей. Количество кристаллов, в светодиодах данного типа, может составлять от 1 до 6.
• Super bright SMD – популярные светодиоды, что объясняется оптимальным соотношением цена/качество, которому они соответствуют. Собираться такие светодиоды могут на чипе 5050 или на более дешевых чипах 1210 и 3528, характеризующихся невысокими показателями светоизлучения.
• Super flux, High flux – недорогие светодиоды, создающие малый по мощности поток. При использовании светодиодов данного типа для изготовления автомобильных ламп, их в большом количестве помещают в прозрачный корпус, выполняющий роль линзы.

Яркость и цветовая температура

Выбирая светодиодные противотуманные фары по степени яркости создаваемого ими излучаемого потока, ориентируйтесь на сравнительные характеристики:

• LED лампа типа High Power мощностью 5 Ватт создает такой же по яркости мощность света, как обычное 20-ти ваттное устройство;
  светодиоды подобного типа мощностью 10 Ватт светят так же ярко, как 50-ти ваттные лампы накаливания;
• 18-ти ваттные High Power LED устройства сопоставимы по яркости с лампами накаливания мощностью 100 Ватт.

В плане цветовой температуры востребованы LED устройства, формирующие световой поток холодного белого (cool white) цвета. Они работают в диапазоне цветовой температуры 6000-6500 К, способны обеспечить хорошую видимость асфальта даже в сложных метеорологических условиях.

Менее популярными и редко встречающимися в продаже являются LED лампы, формирующие световые потоки теплого белого и нейтрального цветов.

Производитель и цена

В ассортименте автомобильных магазинов представлено большое разнообразие светодиодных ламп от разных производителей, цены на которые серьезно разнятся. При выборе подобных изделий, от качества и эффективности работы которых часто зависит безопасность водителя транспортного средства, специалисты советуют отдавать предпочтение продукции известных и хорошо зарекомендовавших себя торговых марок.

Стоят такие светодиодные устройства стоят дороже своих аналогов от неизвестных производителей, но высокая стоимость данных изделий вполне оправдана их высоким качеством, надежностью и долговечностью.

Ведущими производителями LED ламп, продукцию которых можно с уверенностью советовать приобретать каждому автолюбителю, выступают:

Предлагаем вам ознакомиться и приобрести подходящий вариант:

[affegg >Видео: почему стоит отдать предпочтение светодиодным противотуманкам

Сравнить характеристики фар с лампами других типов и сделать правильный выбор, поможет видео:

Светодиодные или галогеновые противотуманки: сравнительная таблица

Рекомендуем вам ознакомиться с таблицей ниже для окончательного решения вопроса какие лучше выбрать противотуманки: галогеновые или светодиодные.

Сравниваемый параметр	Светодиодные лампы	Галогеновые лампы
Потребление энергии	15-30 Вт (наиболее мощные LED лампы)	35-65 Вт
Поддержка габаритных огней в условиях ограниченной видимости	Формируется четкое световое пятно	Менее четкое светлое пятно с размытыми границами
Эксплуатационный срок	До 50 000 часов	2 000-4 000 часов
Цвета создаваемого светового потока	Можно подобрать практически любые, включая комбинированные	Очень ограниченный диапазон цветовых температур
Перегрев ПТФ	Отсутствует	Интенсивный

Линзованные светодиодные ПТФ

В последнее время большую популярность завоевывают линзованные светодиодные фары, дополненные специальной оптикой.

Использование в конструкции ПТФ специальных линз позволяет решить сразу несколько важных задач:

• эффективное освещение дорожного полотна, что обеспечивается корректной фокусировкой формируемого лампой пучка света;
• снижение потребления электроэнергии и степени нагрева источника света за счет возможности
• использования в ПТФ ламп меньшей мощности;
• придание автомобилю презентабельного внешнего вида.

С ангельскими глазками

Так называемые ПТФ с ангельскими глазами популярны у современных автолюбителей, – это линзованные фары, способные работать в одном из трех режимов:

• светодиодное кольцо по круглому периметру фары;
• центральная часть фары, оснащенная линзой;
• и кольцо-ободок фары, и светодиоды в ее центральной части.

Кроме исключительной эстетической привлекательности, светодиодные фары подобного типа обеспечивают хорошее освещение за счет используемой в их конструкции линзы.

Универсальные

Многие производители светодиодных фар предлагают универсальные модели изделий для установки в автомобили многих марок без существенной доработки их конструкции.

В базовый комплект подобных изделий, наряду с универсальными крепежными элементами, входит специальный механизм, позволяющий выполнять регулировку угла наклона установленного осветительного устройства. Она позволяет установить универсальные ПТФ с углом наклона, как и штатные фары автомобиля.

Как подключить двухрежимные птф с тремя проводами

В туманную погоду эффективность работы фар заметно снижается. В условиях недостаточной видимости водитель подвергает опасности других участников дорожного движения и пешеходов. Установка автомобильных противотуманных фар упростит обозначение машины на дороге, повысив тем самым безопасность езды. При отсутствии этих элементов в базовой комплектации достаточно подключить их в гараже. Главное – разобраться в правильной последовательности действий.

Требования к установке противотуманных фар

Правила установки прописаны в ПДД ГОСТ 8769-75. Если в конструкции авто не предусмотрены готовые места под монтаж, их можно вынести отдельно, либо переделать бампер. Последний вариант несколько сложен, потому что указанная доработка приводит к внесению изменений в конструктивную схему транспортного средства, что приравнивается к частичному переоборудованию.

Указанный ранее стандарт диктует правила монтажа ПТФ.

1. Количество противотуманок – не более двух штук.
2. Между боковой плоскостью и источником света не должно быть более 40 сантиметров расстояния.
3. Минимальная высота установки – 25 сантиметров от дорожного покрытия.
4. Световое отверстие противотуманки должно располагаться ниже, чем верхняя точка проема ближнего света.
5. Противотуманный свет разрешено включать только вместе с лампочками габаритов.
6. Угол видимости составляет 15 градусов в вертикальной плоскости и 45 градусов – в горизонтальной. Максимальная величина отклонения от указанных значений составляет десять градусов.

Обратите внимание! При отсутствии штатных мест, где можно установить ПТФ, их придется подобрать вручную. Ведь эту процедуру надо выполнять правильно, согласно требованиям действующего законодательства.

Еще один момент. Завершив установку, иногда может понадобиться регулировка фар. Это нужно, чтобы угол, под которым световой поток падает на дорогу, был правильным.

Как подключить противотуманки

Проще всего подключать противотуманные огни, если автомобиль оснащен штатной проводкой. При ее отсутствии придется вручную прокладывать токопроводящие элементы. Вариантов два – через реле и через кнопку.

Через реле

Чтобы установить ПТФ через реле, понадобятся следующие инструменты:

• клеммник;
• кусачки;
• ножик;
• плоскогубцы.

Параллельно надо взять гофру, термоусадку, изоленту и клеммы. Последовательность подключения следующая.

1. Найдите свободное место под установку реле. Закрепите его там, где можно получить свободный доступ для ремонта или замены.
2. Выделите место для установки кнопки.
3. Отмеряйте длину проводов питания. Ее должно быть достаточно для свободной прокладки без натяжки.
4. Установите 10-амперный предохранитель и от 30-го контакта протяните готовый провод к плюсовой клемме аккумулятор.
5. От 85-го контакта выведите провод для кнопки включения.
6. Соедините реле с массой, используя 86-й контакт.
7. Установите противотуманки на бампере.
8. Подайте минусовый провод с кузова и плюсовой – с 87-го контакта.
9. Проверьте работу освещения.

Через кнопку

Кнопка должна получать напряжение с любого 12-вольтного провода. Как правило, питание берется с плюса габаритных огней. Может подойти проводка системы зажигания.

Подключить сами фары просто. По проводу красного цвета подается плюсовое напряжение, черного – проходит масса, прикрученная к кузову.

Перед тем как подсоединить проводку к кнопке, выберите для последней удобное место на торпеде, к которому не придется сильно тянуться рукой.

Схемы установки противотуманных фар

Подключение противотуманных фар возможно двумя способами – параллельным и последовательным.

Установка через реле

Старайтесь не подключать противотуманки автономным способом. В этом случае они включаются независимо, но каждая фара способна высадить аккумуляторную батарею в ноль за несколько дней. Эта схема задействует провод зажигания, ведущий к режиму +ACC, либо плюс габаритов.

Второй вариант – с использованием зажигания. Питание ведут с плюсового провода замка зажигания. Для его поиска понадобится вольтметр. Кустарная проверка лампочкой способна может повредить штатную электронику автомобиля.

Установка через кнопку

В случае использования кнопки подключить плюсовой провод придется не через отдельный предохранитель на аккумуляторной батарее. Тут он не понадобится. Достаточно найти любой провод с напряжением, появляющимся, когда водитель включает зажигание.

Важно! Эта схема питания удобна для забывчивых хозяев, которым свойственно не выключать противотуманные фары после остановки двигателя. Они перестанут гореть, как только водитель вытянет ключ из замка зажигания.

Ошибки при подключении противотуманок

Впервые выполняя монтаж ПТФ, легко допустить ошибку. Лучше ознакомиться с ними заранее, чтобы не допустить на собственном примере.

Основная проблема – подсоединение к проводке ламп габаритного освещения. Выключатель, как и провода, используемые в этой системе, не рассчитаны на ток, потребляемый оборудованием. В результате проводка перегревается, защитная изоляция оплавляется от высокой температуры. Да, активация ПТФ будет происходить при одновременном запуске габаритного освещения. Но проблема заключается в том, что оборудование проработает недолго.

Вторая проблема – несоответствие параметров установки указанным в правилах дорожного движения. Сотрудники ГИБДД имеют право проверить на месте правильность работы противотуманок. Если параметры не соблюдены, водителю придется заплатить штраф.

Третья проблема – неправильный выбор места под установку кнопки. Выключатель должен располагаться не дальше расстояния вытянутой руки. В противном случае придется тянуться к ней, что чревато попаданием в дорожно-транспортное происшествие.

Надеемся, наши советы помогут вам правильно подключить и смонтировать противотуманное освещение!

Регулировка противотуманных фар осуществляется в процессе их установки. Процедура не занимает много времени, но требует внимательности и аккуратности. Самостоятельно можно установить задние и передние ПТФ.

Как можно установить ПТФ на ВАЗ 2113, 2114, 2115

Установка противотуманных фар на автомобиль может производиться разными способами. Конкретный вариант выбирает владелец авто, опираясь на собственные возможности, предпочтения и пожелания. Основных способов установки ПТФ три:

Приобретение бампера с предустановленными противотуманными фарами. Подобные детали в широком разнообразии представлены в тюнинг-ателье, где их можно приобрести и сразу установить. Регулировкой и подключением занимаются специалисты сервиса. Недостаток этого способа — слишком высокая стоимость работ.

Один из способов установки противотуманок — покупка бампера с уже встроенными ПТФ

Передний бампер ВАЗ 2115 с отверстиями под противотуманные фары

Схема установки противотуманных фонарей

Подключение противотуманных фар осуществляется согласно определённым правилам. Они, в первую очередь, касаются размещения ПТФ на автомобиле. Места для установки фар строго определены.

Схема расположения дневных ходовых огней

Производители современных моделей авто заранее размечают на бамперах места установки ПТФ. Как правило, такие элементы освещения чаще всего доступны в люксовой комплектации машины. Если же сами фары отсутствуют, то места их установки закрыты специальными заглушками.

Расстояние, на котором можно размещать противотуманки

Как поставить ПТФ: необходимые материалы и инструменты

Установка противотуманных фар вне зависимости от выбранного способа монтажа требует наличия определённых деталей и инструментов, без которых она невозможна.

Для чего нужны кнопка и реле

Для того чтобы установить на ВАЗ противотуманные фары, необходимо заранее собрать определённые детали или приобрести готовый комплект. Стоимость такого набора редко превышает одну тысячу рублей.

В комплект ПТФ входят:

провода с колодками и клеммами для конкретной модели ВАЗ. Стандартно их три штуки: один соединяет фары, второй идёт к реле от выключателя и третий — от реле к блоку предохранителей;

Набор проводов с клеммами и колодками для установки ПТФ

Реле противотуманных фар на ВАЗ 2113, 2114, 2115

Кнопка для включения ПТФ на Ладу

Пластиковые стяжки и клипсы, которыми крепятся провода

ПТФ на ВАЗ 2115

Какие ПТФ предпочесть? Сами фары выбираются водителем на свой вкус, но главное при выборе — не ошибиться с мощностью, дабы не перегружать генератор и электропроводку автомобиля. Фары с ксеноном лучше не приобретать: генератор имеет определённый запас мощности, но при этом не рассчитан на слишком высокие нагрузки. Обычных лампочек будет вполне достаточно.

Перед непосредственной установкой фар определяется их местоположение. В случае с автомобилем ВАЗ 2115 в бампере уже имеются штатные отверстия для установки дополнительных осветительных приборов. Аналогичные можно вырезать в бамперах ВАЗ 2113 и ВАЗ 2114.

Совсем необязательно портить внешний вид бампера — противотуманные фары легко устанавливаются на специальные кронштейны. Многие комплекты ПТФ содержат специальные декоративные заглушки, которые придают привлекательности и аккуратности установленным фарам и облегчают процесс их монтажа.

Алгоритм установки и подключения

1. Установка в салоне автомобиля кнопки включения. В случае с ВАЗ-2114 место под клавишу находится по левую сторону от водителя на передней панели. Впрочем, её размещение может быть произвольным — главное, чтобы водителю было удобно управлять автомобилем. Нередко кнопки включения ПТФ устанавливаются вместо заглушек на панели управления.

В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ

Кнопка включения подключается, к ней подводятся фишки

Под капотом располагается блок, к которому будет подключаться реле ПТФ

Жгут проводов подключается к блоку предохранителей

В подкапотном пространстве размещается реле ПТФ

Схема подключения ПТФ

Схема подключения разъемов и клемм противотуманных фар

Работоспособность всего подключения можно проверить путём включения габаритных огней — только тогда заработают противотуманные фары.

Противотуманные фары функционируют только при включенных габаритных огнях

После завершения установки ПТФ на автомобиль их остаётся правильно отрегулировать. Поток света не должен слепить водителей на встречной полосе.

Видео: инструкция по установке и подключению противотуманных фар

Противотуманные фары — необходимое осветительное оборудование на любом автомобиле, облегчающее поездки в условиях минимальной видимости. При отсутствии ПТФ на определённой модели авто их можно установить самостоятельно. Процедура монтажа не требует особых знаний и может быть проведена водителем без привлечения сторонних лиц.

Современный автомобиль оснащен целым рядом светотехнических решений для повышения комфорта и безопасности в процессе эксплуатации транспортного средства.

Как правило, кроме головной оптики и задних фонарей многие авто также имеют ПТФ спереди. Так называемые противотуманки хорошо справляются с освещением дороги в условиях плохой видимости (туман или дождь), а также являются дополнительным источником освещения в темное время суток.

Стоит отметить, что многие автомобили, причем как отечественные, так и бюджетные иномарки, зачастую не имеют штатных ПТФ с завода. С учетом всех преимуществ, по ряду причин многие владельцы интересуются, как поставить противотуманки своими руками.

Далее мы рассмотрим, каким образом выполняется подключение противотуманных фар, схему подключения ПТФ, а также на какие особенности и нюансы следует обратить внимание при монтаже.

Как установить противотуманки и подключить ПТФ правильно

Прежде всего, нужно определиться, есть ли версии конкретного автомобиля с ПТФ. Дело в том, что одна и та же модель, но уже в средней или топовой комплектации, обычно уже оснащается противотуманными фарами (фонарями).

В таком случае установка ПТФ обычно не требует отдельной подготовки места для монтажа, так как туманки ставятся в готовые места, прикрытые заглушками. Также часто можно обнаружить готовую проводку под ПТФ и т.д., что значительно упрощает монтаж.

Установка противотуманок: требования

Если же готовых мест нет, тогда ПТФ могут быть вынесены отдельно (наружные противотуманки) или потребуется переделка переднего бампера под туманки. Кстати, в последнем случае такое решение может обернуться некоторыми сложностями, так как указанные доработки считаются внесением изменений в конструкцию ТС и его частичным переоборудованием.

Чтобы избежать проблем, необходимо изучить требования к установке противотуманных фар. Вполне очевидно, что ПТФ должны быть размещены, установлены и подключены правильно. По ПДД ГОСТ 8769-75 определяет, что противотуманные осветительные приборы разрешено ставить:

• в количестве не более 2-х единиц;
• не далее, чем 400 мм от боковой плоскости автомобиля, то есть по внешней кромке фары;
• не ниже 250 мм от поверхности дорожного полотна по нижней кромке фары;
• световые отверстия противотуманок должны быть ниже верхней точки светопропускающего проема фар ближнего света;
• углы видимости ПТФ, в пределах которых они не загорожены теми или иными элементами машины, должны быть по вертикали +15–10, по горизонтали +45–10;
• включение ПТФ должно быть возможным только вместе с габаритами;

Получается, если штатные места для установки ПТФ отсутствуют, такие места нужно подобрать, так как установка противотуманных фар должна осуществляться в строгом соответствии с требованиями по их размещению на авто, а также подключению.

Еще добавим, что после монтажа ПТФ или проведения отдельных работ может потребоваться выполнять регулировку фар (в том числе и противотуманных), чтобы получить правильный угол падения светового потока на дорожное полотно.

Подключение противотуманок: доступные способы

Определившись с тем, как поставить противотуманки и закрепив сами противотуманные фонари, можно переходить к их подключению. Подключение противотуманных фар можно выполнить несколькими способами. На практике, если в авто уже имеется штатная проводка на ПТФ, такое подключение будет самым простым.

В таком случае заводская электрическая схема частично или полностью имеет подводящие провода, разъемы, реле, предохранитель, выключатель и т.д. Фактически, нужно только поставить фары и подключить их к разъемам.

Как правило, данный вариант доступен в том случае, когда на машину, изначально оснащенную противотуманками, ставятся новые ПТФ. Главное, подобрать ПТФ, подходящие по крепежу, по соединениям, габаритным размерам и другим характеристикам.

Если же на машине цепь для подключения ПТФ отсутствует, тогда прокладывать проводку на туманки нужно самостоятельно. Чтобы это сделать, нужны:

• медные провода в изоляции;
• реле противотуманных фар;
• кнопка противотуманных фар (выключатель ПТФ)
• предохранитель;
• противотуманные фары.

Сразу отметим, не следует подключать ПТФ к габаритным огням. Обратите внимание, провода и выключатель габаритов не рассчитаны на дополнительную нагрузку.Также обязательно нужно подключать ПТФ через предохранитель, который защищает машину от пожара в случае возникновения короткого замыкания.

Номинал предохранителя высчитывается с учетом мощности ПТФ. Например, ламы 60 Вт, ПТФ две штуки, тогда 60 Вт * 2 / 12 В составляет 10 А. При этом предохранитель должен иметь запас, то есть вместо 10 А лучше брать 15 А.

Схема подключения противотуманных фар

Сразу отметим, наиболее простой схемой подключения ПТФ является подключение туманок от АКБ через выключатель. Каждая противотуманная фара имеет 2 контакта для питания ламп.

На обеих фарах 1 такой контакт соединяется при помощи провода в цепь, после чего присоединяется на массу или на металлические части кузова авто путем прикручивания к корпусу болтом. Однако на деле оптимально провести этот провод до самой АКБ и соединить с минусовой клеммой аккумулятора.

При таком подключении нет рисков, что минус от кузова отгниет, ухудшится крепление или место крепления будет повреждено коррозией. Что касается вторых контактов, это плюсовые контакты, которые также соединяются проводом в цепь, после чего реализуется подключение к плюсовой клемме АКБ. При этом прямого подключения не делается, провод сначала выводят на контакт реле ПТФ.

Что касается кнопки включения ПТФ, такую кнопку размещают на панели приборов в салоне авто в любом удобном месте. Также если машина имеют версию с ПТФ, можно купить штатный выключатель.

Рекомендуем также прочитать статью о том, как выполняется подключение магнитолы своими руками. Из этой статьи вы узнаете, как самому поставить и подключить автомагнитолу, а также что нужно учитывать при установке и подключении магнитолы в автомобиле.

Реле устанавливается на монтажной плате, предохранитель устанавливается в блоке (в свободный разъем). Главное, реализовать правильное подключение и защиту цепи ПТФ при помощи реле и предохранителей.

С учетом того, что по такой схеме питание на туманки подается только при включенном зажигании, решение подключить противотуманные фары по данной схеме позволяет добиться автоматического выключения ПТФ после извлечения ключа из замка.

На практике, это позволяет избежать ситуаций, когда водители забывают выключить противотуманки при незаведенном моторе, что становится причиной разряда АКБ. Еще добавим, чтобы выполнить требование правил касательно включения туманок только вместе с габаритами, кнопку ПТФ обычно подсоединяют к выключателю наружного освещения. Данное решение позволяет реализовать подключение ПТФ с учетом всех правил и требований ПДД.

Что в итоге

Как видно, хотя наличие противотуманных фар спереди (в отличие от специального заднего противотуманного фонаря) не является обязательным по ПДД, подключение ПТФ должно быть выполнено правильно. Другими словами, при установке туманок на машину нужно учитывать все требования касательно размещения и подключения противотуманных фар.

Рекомендуем также прочитать статью о том, как установить Вебасто на машину своими руками. Из этой статьи вы узнаете, какие преимущества имеет Webasto на машине, а также как самому поставить Вебасто на автомобиль.

Также важно, чтобы ПТФ были правильно подключены по схеме через предохранители и реле, что позволит избежать пожаров в результате короткого замыкания. Напоследок отметим, что правильно подобранные и отрегулированные противотуманные фары в значительной степени повышают безопасность при езде в условиях плохой видимости.

При этом в норме не происходит сильного ослепления водителей встречных автомобилей. Если же противотуманки сильно слепят встречных водителей, тогда необходимо проверить регулировки ПТФ на специальном стенде, а также правильность установки самих туманок с учетом имеющихся требований и стандартов.

Подключение тахометра для дизеля. Особенности выбора устройства, куда подключать тахометр. Способ коммутации и основные нюансы при установке.

Самостоятельная установка подогревателя Вебасто. Особенности и порядок монтажа на бензиновый и дизельный двигатель. Управление Webasto: GSM, таймер,пульт.

Как самому подключить магнитолу в машине: размеры магнитол, переходные рамки. Особенности подключения магнитолы, если разъем не подходит. Рекомендации.

Электрический бензонасос на карбюраторный двигатель: установка насоса на мотор с карбюратором. Плюсы и минусы электробензонасоса, полезные советы.

Установка сабвуфера в машину: как выбрать сабвуфер, схема установки саба в машине. Подключение сабвуфера через усилитель или без усилителя, рекомендации.

Как самому установить ГБО на автомобиль: установка ГБО-4 своими руками, особенности монтажа. Настройка ГБО после установки оборудования, нюансы.

Противотуманные фары, предназначены для формирования плоского и широкого потока света, направленного над поверхностью дороги. Такое направление пучка света позволяет минимизировать освещение объема тумана по толщине и улучшает видимость с места водителя. Несоблюдение правил и схемы подключения противотуманных фар при их самостоятельной установке может привести к авариям.

Требования к установке противотуманок

Допускается расположение ламп противотуманного света непосредственно в фарах головного освещения.

Привила установки фар регламентируются двумя нормативными актами:

Обобщенные требования выглядят следующим образом:

1. Место установки располагается на расстоянии не более 400 мм от боковой поверхности кузова транспортного средства. Расстояние измеряется между боковой плоскостью и внешней стороной фары.
2. Допустима установка только двух противотуманных фар. Стандарты отдельно оговаривают обязательную установку противотуманок на туристических автобусах, а также на транспорте, эксплуатируемом на горных дорогах.
3. Нижняя кромка противотуманного прибора освещения располагается на расстоянии не менее 250 мм от поверхности дороги.
4. Противотуманные фары должны иметь угол обзора по горизонтали в пределах от +15º до -10º, а по вертикали — от +45º до -10º. Недопустимо загораживание фар деталями транспортного средства в пределах указанных углов.
5. Противотуманные фары должны подключаться параллельно с габаритным освещением.
6. Рассеиватели противотуманных фар должны давать пучок света, расположенный ниже потока, даваемого лампами ближнего света.
7. Допустимо использование прозрачных светофильтров или селективно-желтого цвета. Недопустимо применение стекол различного цвета на одном автомобиле.

Стандарты не имеют специальных предписаний по установке противотуманных фар на авто, поэтому владелец может осуществить монтаж их комплекта самостоятельно.

Что понадобится для установки противотуманных фар?

Для самостоятельной установки противотуманных фар требуется минимальный набор инструмента. Владелец автомобиля должен обладать знаниями и навыками работы с электропроводкой, поскольку от правильности монтажа зависит безопасность эксплуатации автомобиля в целом.

• цветная электрическая схема автомобиля;
• кусачки или бокорезы;
• нож для очистки проводов;
• клещи для обжимки клемм (клеммник);
• паяльник.

Набор материалов, необходимых для монтажа:

• комплект противотуманных фар подходящих для установки в штатные отверстия в бампере или универсальных, которые монтируются на поверхности бампера;
• многожильный медный провод с сечением 1,5-2 мм² с изоляцией, способной работать при низких температурах и устойчивой к воздействию паров бензина и масла;
• реле для включения (обычно используются стандартные реле включения фар от переднеприводных моделей ВАЗ);
• выносной корпус для установки ножевого предохранителя;
• ножевой предохранитель на 30 А;
• клавиша управления, подходящая под дизайн салона (желательно с лампой подсветки);
• разъемы и клеммы для соединения проводов с элементами цепи;
• термоусадочная трубка подходящего диаметра;
• изолента на полиэтиленовой или матерчатой основе;
• пластиковые стяжки;
• автомобильный гофрорукав для прокладки провода.

Схема подключения

Для установки возможны две схемы подключения противотуманных фар:

• параллельное;
• последовательное.

При параллельном включении плюсовой провод идет к каждой фаре от контакта реле. Питание на реле подается через плавкую вставку с номиналом 15 А, которого хватает для большинства моделей противотуманных фар. Предохранитель желательно размещать как можно ближе к клемме аккумулятора.

Сигнальное напряжение +12В должно появляться только при активном зажигании. Это мероприятие исключает возможность работы фар при выключенном двигателе. При желании можно обеспечить авторозжиг фар после включения зажигания. Для этого сигнальный провод подключается к контрольной лампе зарядки батареи, установленной в комбинации приборов. Кнопка должна находиться во включенном состоянии.

Последовательное подключение снижает потребляемый ток и яркость работы ламп. Подобная схема применяется для использования противотуманок вместо штатных фар головного света.

Как установить и подключить своими руками?

Установка противотуманных фар собственными силами начинается с разработки схемы подключения. Правильно разработанная схема позволяет избежать лишних проводов и обеспечивает надежную работу электрической цепи. Работы по монтажу рекомендуется выполнять в гараже, хотя многие владельцы производят установку под открытым небом.

Установка ПТФ в передний бампер и настройка

Встречается три способа установки:

• в штатные проемы;
• на внешнем кронштейне;
• в глухой бампер, не предназначенный для установки фар.

Настройка производится при помощи самодельного шаблона, представленного ниже. Шаблон устанавливается перпендикулярно на расстоянии 5 м от фар автомобиля. Настройка производится до момента совпадения верхней кромки светового пятна. Линия совпадения располагается на 100 мм ниже высоты центра ламп.

Настройка противотуманных фар обеспечивает повышение видимости для водителя и снижает риск ослепления светом водителей встречного транспорта.

Установка ПТФ в глухой бампер

Самым сложным и трудоемким является вариант установки противотуманных фар в глухой бампер (т. е. не имеющий для этого заводских отверстий):

1. Произвести демонтаж бампера с автомобиля в соответствии с инструкцией по ремонту и эксплуатации.
2. Определить оптимальное место установки фар с точки зрения формы корпуса и соответствия правилам.
3. Сделать отверстие под фары. Оптимальным способом является сверление отверстий по периметру и пропиливание промежутков пилкой. Отверстие приходится корректировать для обеспечения правильного прилегания корпуса и декоративной рамки. Мелкие фрагменты бампера аккуратно срезаются строительным или канцелярским ножом.
4. Просверлить отверстия под корпус противотуманной фары, который крепится подходящими болтами.
5. Установить в корпус фару и смонтировать защитную накладку. Она цепляется за пластик бампера.
6. Настраивать фару можно при помощи специального ключа, входящего в комплект.

Установка ПТФ на внешнем кронштейне

Вариант крепления противотуманок на стальной кронштейн:

1. Разметить точки крепления кронштейна на бампер в соответствии с требованиями по установке противотуманных фар. Как правило на кронштейн устанавливаются дополнительные фары.
2. Прикрутить кронштейн к бамперу саморезами или болтами.
3. Установить на точки крепления противотуманные фары, подключить проводку.

Установка ПТФ в штатные проёмы

Для того, чтобы поставить фары в бампер, имеющий штатные заглушки, необходимо:

1. Приподнять переднюю часть автомобиля путем подкладки под колеса деревянного бруска высотой 150-200 мм. Для большего удобства работы можно установить автомобиль на подъемник.
2. Снять защитные щитки, закрывающие нижнюю часть бампера.
3. Открутить фиксаторы штатных заглушек бампера.
4. Вставить противотуманную фару в направляющие и зафиксировать штатными саморезами. При использовании неоригинальных фар возможно несовпадение размеров и точек крепления. В этом случае приходится подгонять детали друг к другу. Ниже приведена фотогалерея установки китайских противотуманок в бампер Hyundai Elantra HD.

Протяжка проводки

При протяжке и монтаже проводки требуется соблюдать правила безопасности:

• отключить аккумуляторную батарею;
• сечение провода должно соответствовать проводимому току;
• места соединения должны иметь надежный контакт;
• соединять можно только провода из одного материала (для снижения электрохимической коррозии);
• скрутки желательно проливать припоем;
• места стыка проводов изолируются термоусадочной трубкой или изолентой;
• следует избегать размещения соединений проводки в местах, подверженных заливанию водой;
• для защиты от изгибов и перетирания рекомендуется защищать их разрезной гофрированной трубкой;
• провода прокладываются параллельно штатным жгутам и фиксируются к ним пластиковыми стяжками;
• цепь питания противотуманных фар обязательно защищается индивидуальным предохранителем;
• при прокладке провода следует контролировать отсутствие на пути горячих или подвижных элементов, а также острых кромок.

Пренебрежение правилами безопасного монтажа электрической проводки приводит к перегреву цепей и возгоранию, которое способно уничтожить автомобиль.

Перед началом укладки рекомендуется собрать будущую электрическую цепь и протестировать работу. Это мероприятие позволяет найти и устранить ошибки, допущенные при разработке.

Примерная последовательность прокладки проводки:

1. Осуществить предварительный монтаж проводов к разъемам противотуманных фар.
2. Пропустить провода внутри бампера через гофрированную трубку.
3. Вывести отрицательные выводы от противотуманных фар и присоединить к кузову. Желательно использовать штатные болты массы, имеющиеся на передних лонжеронах.
4. Снять переднее колесо и подкрылок (поочередно).
5. Определиться с местом расположения реле. Реле должно использоваться в обязательном порядке, поскольку прямая коммутация ламп переключателем приведет к быстрому выгоранию контактов. Реле можно разместить на свободном месте в штатном монтажном блоке или в любом месте панели приборов.
6. Поскольку противотуманные фары должны работать совместно с габаритными огнями, то подключение выполняется от колодки габаритов. Ниже приведены фотографии процесса подключения проводки на легковом Фольксваген Поло Седан.

Монтаж выключателя ПТФ

Наиболее распространенным методом включения противотуманных фар является кнопка, устанавливаемая на штатное место или на любую другую точку в зоне досягаемости водителя. Штатные места для кнопок закрываются съемными заглушками, изредка они закрыты материалом панели приборов. В этом случае требуется прорезать отверстие, соответствующее габаритам корпуса кнопки.

Отдельным пунктом стоит рассмотреть установку блока подрулевых переключателей, оснащенного поворотным переключателем противотуманных фар. Для выполнения работы может потребоваться специальный инструмент — отвертки с головками Torx и специальный ключ для центрального болта крепления рулевого колеса.

Подсоединять подрулевой переключатель следует по следующим шагам:

1. Отвернуть крепления двух половин декоративного кожуха рулевой колонки.
2. Разъединить детали, преодолевая сопротивление фиксаторов. При разборе требуется проявлять аккуратность, чтобы не сломать пластиковые защелки.
3. Далее требуется снять подрулевой переключатель, который может демонтироваться без удаления рулевого колеса или с удалением. В первом случае достаточно отогнуть пружинный фиксатор, вынуть рычаг и отсоединить разъем. После этого ставится другой переключатель и устанавливаются на место снятые детали. Во втором случае требуется демонтаж рулевого колеса и подушки безопасности (при ее наличии). Способ снятия подушки различен для каждой модели. Снимаемую деталь необходимо придерживать, поскольку она может соскочить с креплений и порвать жгут проводки.
4. После снятия подушки требуется отвернуть центральный болт, крепящий рулевое колесо.
5. Снять рулевое колесо, отсоединить штекеры от подрулевого переключателя.
6. Отвернуть несколько винтов, крепящих переключатель и снять его с колонки.
7. Установить новый узел и провести обратную сборку. При установке руля необходимо следить за правильностью положения спиц руля и передних колес. Центральный болт требуется затягивать с рекомендованным моментом.
8. Подключить питание и проверить работу блока переключателей.

Пример установки нового рычага подрулевого переключателя на автомобиль Хендэ Солярис.

На некоторых автомобилях европейских марок переключение противотуманных фонарей выполняется поворотным переключателем, расположенным на панели приборов. При установке фар на такой автомобиль требуется вывести провода от ламп на штекер и установить переключатель света с функцией управления противотуманками.
