Регулировка сцепления Lanos/Sens etc.
думаю пригодится многим.
если ваше сцепление схватывает слишком внизу, или очень вверху, то вам сюда!
работы на 5 минут.
для регулировки мне понадобился рожковый ключ на 12 и плоскогубцы.
лезем под педаль сцепления, и находим 2 болта. один к резинке на педали ( он нам не нужен), другой уходит к перегородке что к мотору.
ключём ослабляем контргайку. и крутим шток. для наглядности попробую показать на фото, что куда крутить и где потом будет схватывать.
фото не очень, но попробуем:
вот на этом фото сцепление схватывает вверху.
вверху
а на этом фото сцепление схватывает внизу
внизу
обратите внимание на "количество" резьбы в кронштейне. чем меньше выглядывает — выше схватывает.
попробуйте, покрутите шток относительно педали, и выставте так как вам удобно.
перед настройкой рекомендую прокачать гидропривод сцепления, и проверить работоспособность и исправность всех механизмов. порой бывает что увеличенный свободный ход педали ( и схватывание внизу) или схватывание вверху — есть признаки неисправности какого либо узла.
Как настроить сцепление на Chevrolet Lanos
Настройка сцепления на вашем автомобиле — важная процедура, которая обеспечивает корректную работу коробки передач и снижает износ деталей. Если вы владелец шевроле ланос и хотите настроить сцепление, следуйте этой пошаговой инструкции.
Шаг 1: Приподнимите переднюю часть автомобиля с помощью гидравлического домкрата, чтобы освободить доступ к механизму сцепления.
Примечание: Не забудьте установить домкрат на равной и прочной поверхности и закрепить автомобиль, чтобы избежать возможности его смещения или падения.
Шаг 2: Снимите защитную крышку сцепления, расположенную под автомобилем, с помощью подходящего инструмента.
Примечание: Перед началом работы убедитесь, что автомобиль полностью остывший, чтобы избежать возможности получения ожогов от горячих деталей.
Шаг 3: Отрегулируйте толщину педали сцепления с помощью регулировочного винта, находящегося на тяге механизма сцепления.
Примечание: При необходимости вы можете использовать ключ или отвертку для поворота винта влево или вправо. Убедитесь, что педаль сцепления находится на комфортной высоте для вашего использования.
Шаг 4: Проверьте работу сцепления, садясь за руль автомобиля и переключая передачи.
Примечание: Убедитесь, что сцепление функционирует без проблем и передачи легко и плавно переключаются. Если вы замечаете какие-либо неисправности или проблемы, повторите процедуру настройки сцепления.
Это четыре основных шага, которые помогут вам правильно настроить сцепление на шевроле ланос. Помните, что если у вас возникли какие-либо сомнения или проблемы, лучше обратиться к специалисту или авторизованному сервисному центру, чтобы избежать возможного повреждения автомобиля.
Как настроить сцепление на Шевроле Ланос: пошаговая инструкция
Шаг 1: Подготовка автомобиля
Перед началом регулировки сцепления важно убедиться, что автомобиль находится на ровной поверхности и включена нейтральная передача.
Шаг 2: Проверка свободного хода педали сцепления
Необходимо удостовериться, что свободный ход педали сцепления составляет от 10 до 20 миллиметров. Для этого следует нажать педаль и ощутить свободное перемещение.
Шаг 3: Регулировка свободного хода педали сцепления
Откройте капот автомобиля и найдите регулирующую гайку, расположенную на троссе или ниже гидроусилителя сцепления. Поворачивайте регулирующую гайку влево или вправо для изменения свободного хода. Подвиньте педаль вниз и оцените свободный ход снова. Повторяйте регулировку, пока не достигнете нужного значения.
Шаг 4: Проверка плавности отработки сцепления
Сядьте в автомобиль и включите двигатель. Нажимайте на педаль сцепления и убедитесь, что ее движение плавное и без сопротивления. При необходимости повторите регулировку.
Шаг 5: Проверка переключения передач
Прокатитесь на автомобиле и проверьте переключение передач. Убедитесь, что переключение происходит плавно и без лишних усилий. При необходимости повторите регулировку свободного хода.
Помните, что неправильно настроенное сцепление может привести к проблемам с переключением передач, излишнему износу деталей и повышенному расходу топлива. При неуверенности в своих навыках, всегда лучше обратиться к профессиональному автомеханику.
Подготовка
Перед началом настройки сцепления на Шевроле Ланос необходимо убедиться в следующих вещах:
- Автомобиль находится на плоской горизонтальной поверхности.
- Ручной тормоз активирован, а автоматическая коробка передач находится в нейтральном положении.
- Другие механизмы автомобиля, например, двигатель, охлаждающая система, остановлены и остыли.
- Требуемое инструменты для работы доступны, включая гаечные ключи, отвертки и прочие.
После того как все необходимые условия выполнены, можно приступить к настройке сцепления на Шевроле Ланос.
Проверка зазора
Правильная настройка сцепления на Шевроле Ланос включает в себя проверку зазора между диском сцепления и ведущим диском. Этот зазор должен быть правильно настроен для обеспечения надлежащей работы сцепления.
Чтобы проверить зазор, выполните следующие шаги:
- Откройте капот автомобиля и обнаружьте ведущий диск в сцеплении.
- С помощью динамометрического ключа, освободите нижний контргайку, расположенную на ведущем диске. Надежно закрепите ключ, чтобы избежать повреждения.
- Затяните на 20-30 Нм верхнюю контргайку ведущего диска сцепления.
- Поворачивайте нижнюю контргайку до достижения желаемого зазора. Правильный зазор должен быть указан в руководстве по эксплуатации автомобиля или вы можете проконсультироваться с профессионалом.
- Закрепите нижнюю контргайку, убедившись, что ведущий диск не двигается.
- Проверьте зазор, попытавшись вращать ведущий диск. Он должен вращаться легко, без сопротивления или шума.
Проверка зазора является важной частью настройки сцепления на Шевроле Ланос. Этот процесс следует выполнять с осторожностью и точностью, чтобы обеспечить надлежащую работу сцепления.
Отрегулируйте сцепление
Для правильной работы сцепления вашего шевроле ланоса необходимо его отрегулировать. Несоответствие настроек может привести к проблемам при переключении передач и износу сцепления.
Вот пошаговая инструкция по настройке:
- Проверьте уровень жидкости в гидроприводе сцепления и, при необходимости, добавьте жидкость.
- Нахождение точки срабатывания выключения сцепления (точка, когда педаль сцепления полностью нажата) должно быть настроено правильно. При необходимости, отрегулируйте эту точку путем регулировки штока на главном цилиндре или насосе гидропривода.
- Проверьте свободный ход педали сцепления. Он должен быть около 1-2 сантиметров. Если ход меньше, отрегулируйте его, выкрутив вентиль на вилке выключения сцепления.
- Проверьте игру в механизме выключения сцепления. Она должна быть в пределах 2-3 миллиметров. Если игра больше, отрегулируйте ее, отвернув или завинтив гайку на вилке выключения сцепления.
После выполнения всех этих шагов проверьте работу сцепления на стационарном автомобиле и в дороге. Если проблемы остались, рекомендуется обратиться к профессионалам для диагностики и ремонта сцепления.
Проверьте фрикционный диск
Вот некоторые шаги, которые необходимо выполнить при проверке фрикционного диска:
- Поднимите автомобиль на подъемнике или установите его на ступенчатые доски, чтобы обеспечить доступ к нижней части автомобиля.
- Отсоедините аккумуляторную батарею, чтобы исключить случайное включение двигателя.
- Снимите коробку передач, следуя инструкциям производителя.
- Визуально осмотрите фрикционный диск на наличие износа или трещин. Если диск имеет видимые повреждения, он должен быть заменен.
- Измерьте толщину фрикционного диска с помощью микрометра. Проверьте, соответствует ли измеренная толщина спецификациям производителя. Если толщина диска ниже минимального значения, он должен быть заменен.
- Оцените состояние пружин давления сцепления. Убедитесь, что они не имеют повреждений или износа. Если пружины выглядят поврежденными, они также должны быть заменены.
- Очистите поверхность фрикционного диска и маховика от грязи и масла, используя специальное средство для чистки тормозных деталей. Это поможет обеспечить правильную работу сцепления и предотвратить скольжение.
После выполнения всех этих шагов вы можете быть уверены в том, что фрикционный диск на вашем Шевроле Ланос настроен правильно и будет работать надежно.
Проверьте рабочий цилиндр
Шаг 1: Убедитесь, что мотор выключен и автомобиль находится в нейтральном положении.
Шаг 2: Поднимите капот и найдите рабочий цилиндр сцепления — это небольшой цилиндрический бочонок, расположенный недалеко от бачка тормозной жидкости.
Шаг 3: Осмотрите бачок тормозной жидкости и проверьте его уровень. Если уровень жидкости ниже рекомендуемой отметки, долейте тормозную жидкость до необходимого уровня.
Шаг 4: Откройте крышку рабочего цилиндра сцепления и проверьте уровень жидкости внутри. Если уровень ниже рекомендуемого значения, долейте тормозную жидкость до необходимого уровня.
Шаг 5: Визуально осмотрите рабочий цилиндр и его трубки на наличие повреждений или утечек. Если вы замечаете любые повреждения, обратитесь к специалисту для ремонта или замены.
Шаг 6: Проверьте работу педали сцепления. Медленно нажмите и отпустите педаль несколько раз и обратите внимание на любые необычные звуки или ощущения, которые могут указывать на проблемы с рабочим цилиндром.
Шаг 7: Если вы замечаете утечку жидкости или другие неполадки, обратитесь к специалисту для дальнейшего обслуживания и ремонта. Не пытайтесь самостоятельно ремонтировать рабочий цилиндр, если у вас нет необходимого опыта и знаний в этой области.
Проверьте вилку педали сцепления
Для проверки вилки педали сцепления следуйте следующим шагам:
- Установите автомобиль на ровной поверхности и зафиксируйте его с помощью стояночного тормоза.
- Нажмите педаль сцепления и отпустите ее несколько раз, чтобы убедиться, что педаль возвращает вилку педали в исходное положение.
- Проверьте наличие люфта в клапанном механизме педали сцепления. Люфт должен быть минимальным. Если он превышает допустимые значения, требуется регулировка.
- Оцените состояние вилки педали сцепления на предмет износа или повреждений. Если обнаружены проблемы, замените вилку.
Проверка и регулировка вилки педали сцепления являются важными шагами при настройке сцепления на Шевроле Ланос. Это поможет обеспечить правильную работу сцепления и продлить срок его службы.
Завершающие шаги
После того как вы провели все необходимые настройки сцепления на вашем Шевроле Ланос, остается выполнить несколько завершающих шагов, чтобы убедиться в корректной работе системы и ее надежности.
1. Проверьте работу сцепления.
Сядьте в машину и несколько раз нажмите на педаль сцепления. Убедитесь, что сцепление отрабатывает плавно и без задержек. Также убедитесь, что при нажатии на педаль сцепления, двигатель переходит в нейтральное положение и полностью отключается от трансмиссии. Если вы обнаружите какие-либо неисправности, необходимо повторить все предыдущие шаги и устранить их.
2. Проверьте наличие затруднений в переключении скоростей.
Проведите тестовую поездку и убедитесь, что переключение скоростей происходит плавно и без затруднений. При этом, не должно возникать скачков оборотов двигателя, рывков или других неестественных явлений. Если подобные проблемы возникают, то скорее всего требуется повторная настройка сцепления.
3. Проверьте уровень масла в трансмиссии.
Удостоверьтесь, что уровень масла в трансмиссии находится в пределах рекомендуемого диапазона. Низкий уровень масла может привести к проблемам с работой сцепления, а излишне высокий уровень масла может привести к его переливу и повреждению системы.
Важно помнить, что настройка сцепления – ответственное и деликатное занятие. Если вы не уверены в своих навыках или опыте, лучше обратиться к профессионалам.
Регулировка хода педали сцепления
Работу проводим при замене педального узла сцепления или главного цилиндра, а также при несоответствии ходов педали сцепления техническим требованиям.
Полный ход педали сцепления до упора в коврик пола должен составлять 130–135 мм.
Проверяем полный ход педали сцепления с помощью линейки, уперев ее конец в коврик пола и измерив разность показаний при полностью нажатой в пол и отпущенной педали.

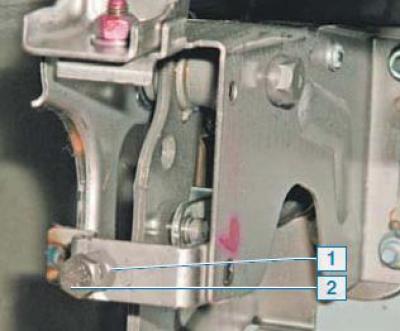

Регулируем полный ход педали сцепления вращением болта, ввернутого в резьбовое отверстие кронштейна педального узла и упирающегося в подпятник педали сцепления.
Для этого ключом «на 13» ослабляем контргайку 1 регулировочного болта и ключом «на 12» вращаем болт 2.
Свободный ход педали сцепления (8–15 мм) — тот ход, который пройдет педаль, пока шток не начнет воздействовать на поршень, — регулируем вращением толкателя главного цилиндра сцепления.
Для наглядности работа показана на снятом главном цилиндре гидропровода сцепления.
Для этого в салоне автомобиля…

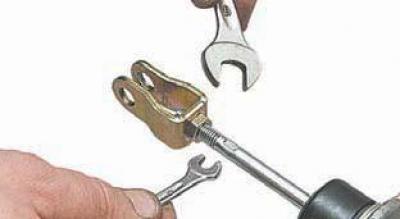

…удерживая ключом «на 6» за лыски толкатель цилиндра, ключом «на 12» ослабляем контргайку.

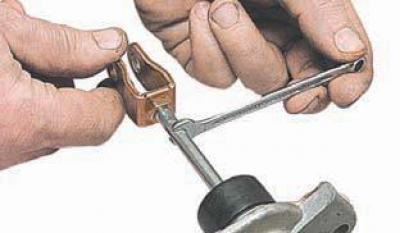

Вращая ключом «на 6» толкатель, регулируем величину свободного хода педали сцепления.
Регулировка сцепления Шевроле Ланос: советы и пошаговая инструкция
Проблемы со сцеплением – одни из самых распространенных среди тех, с которыми встречаются владельцы отечественных автомобилей, в том числе те, кто ездит на Lanos. Регулировка сцепления Шевроле Ланос может потребоваться при появлении разных неисправностей, но откладывать её однозначно не стоит, иначе ситуация усугубится и ремонт обойдется в кругленькую сумму. Плюс ко всему, водителю придется столкнуться с такими проблемами как: резкий старт и перебои в работе КПП. С другой стороны, если не знать, как правильно выполнять эту процедуру, то ничем хорошим это тоже не закончится. Поэтому, перед тем, как начинать что-то делать, стоит внимательно изучить особенности своей Шевроле Ланос комплектации и указанные ниже рекомендации по регулировке системы сцепления.
Общие рекомендации по регулировке сцепления Шевроле Ланос
Прежде всего, нужно провести диагностику, которая позволит понять, из-за чего возникли проблемы со сцеплением. Можно, конечно, отправиться в автомастерскую, но есть способы разобраться самостоятельно – вам нужна будет обычная линейка. Она позволит измерить, какое расстояние между полом внутри авто и накладкой педали. Если показатель 16 см, то все в порядке, а если же цифра больше, то нужна регулировка педали сцепления Шевроле Ланос. Также об отклонениях от нормы говорит тот факт, что для изменения скоростного режима приходится прилагать значительно больше усилий, чем раньше. Другие «симптомы» неполадок:
- замедленность процесса разгона;
- отсутствие свободного хода;
- посторонние звуки при смене передач;
- шум во время нажатия педали.
По мнению специалистов, контроль амплитуды свободного хода нужен при каждом техосмотре: при значении более 3 мм требуется замер акселератора сцепления и троса. Как можно увидеть на любом видео регулировки сцепления на Шевроле Ланос, весь процесс состоит из двух этапов: один проводится в салоне, а другой – под днищем автомобиля.
Инструкция по регулировке педали сцепления Ланос
Итак, если вы занимаетесь всем самостоятельно, то позаботьтесь, чтобы у вас были 2 рожковых ключа (на 17 и на 13) и обычный ключ на 8 либо на 10, в зависимости от модификации установленного цилиндра. Последовательность действий следующая:
