Форд фокус 1 где находится стартер

221-3 Ремонт Focus I

Отсоединяем клемму «минусово­го» провода от вывода аккумуля­торной батареи.
Стартер удобнее снимать с авто­мобиля, установленного на смот­ровой канаве или эстакаде.
Снимаем грязезащитный щиток двигателя (см. «Замена масла в двигателе и масляного фильт­ра»).
Снимаем воздушный фильтр (см. «Снятие и установка воздушного фильтра»).

Нажав на фиксатор (располо­женный на кронштейне держа­теля тросов привода управле­ния коробкой передач).

. снимаем с кронштейна разъем жгута проводов.

Вынимаем из пластмассового держателя два троса привода управления коробкой передач.

Один из двух болтов верхнего крепления стартера также.

. удерживает кронштейн дер­жателя тросов привода управ­ления коробкой передач.

Головкой «на 13» отворачиваем болт верхнего крепления стар­тера.

. и вынимаем болт вместе с кронштейном.

Головкой «на 13» отворачиваем второй болт верхнего крепления стартера, который также крепит держатель жгута проводов.

Головкой «на 13» отворачиваем болт нижнего крепления стар­тера.
Отводим стартер от картера и на­клоняем стартер, так чтобы полу­чить доступ к гайкам крепления наконечников проводов.

Головкой «на 13» отворачиваем гайку 1, а головкой «на 10» отворачиваем гайку 2.

Отсоединяем наконечники про­водов от стартера.

. и вынимаем стартер.
Устанавливаем стартер в обратной последовательности. Завернув бол­ты крепления стартера, окончатель­но затягиваем их моментом 35 Н*м.

Стартер (1.8L/2.0L/1.6L Zetec-E) — снятие и установка

1. Отсоедините провод массы от аккумулятора. За дополнительной информацией обратитесь к Разделу 414-01.

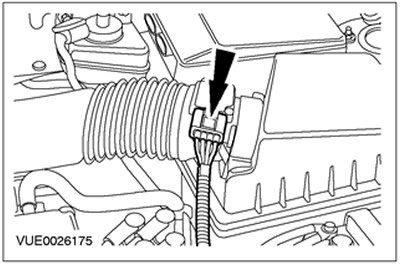

2. Рассоедините электрический разъем датчика массового расхода воздуха (MAF).

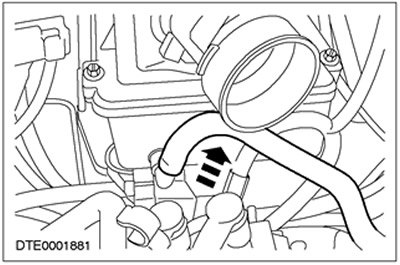

3. Отсоедините трубку сапуна (выпускной трубопровод фильтра очистки воздуха показан снятым для ясности).

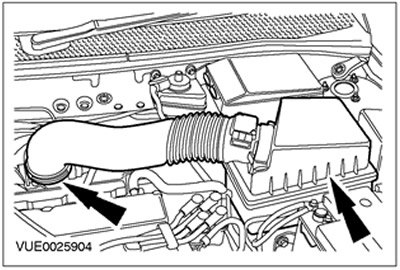

4. Отсоедините выпускной трубопровод фильтра очистки воздуха от корпуса дроссельной заслонки и снимите фильтр очистки воздуха.

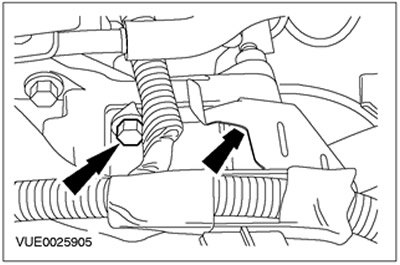

5. Выверните верхние болты стартера.

6. Поднимите и подоприте автомобиль. За дополнительной информацией обратитесь к Разделу 100-02.

ГДЕ СТАРТЕР ФОРД ФОКУС 1 НАХОДИТСЯ

Если вам нужно заменить стартер на Ford Focus 1, вы, вероятно, заинтересованы в том, где находится место установки стартера. Обычно стартер находится вблизи двигателя автомобиля, но конкретное расположение может различаться в зависимости от конкретной модели автомобиля.

Вероятно, самый простой способ найти место расположения стартера заключается в том, чтобы обратиться к руководству по эксплуатации автомобиля Ford Focus 1. В этом руководстве вы найдете диаграммы и другую полезную информацию, которая поможет вам точно определить место установки стартера и выяснить, как его заменить.

Если у вас нет руководства по эксплуатации, вы можете обратиться в автосервис. Опытные механики смогут быстро найти место расположения стартера и произвести замену.

В любом случае, если вы не уверены в своих навыках или опыте работы с автомобилями, рекомендуется обратиться к профессионалам. Работа со стартерами может быть опасной, поэтому лучше не рисковать своей жизнью и здоровьем.

Как снять стартер на автомобиле Ford Focus 1

Ford Focus 1. Принцип замены стартера.

форд фокус 1 2004г американец стартер рабочий а двигатель не крутить вопрос почему

Стартер форд фокус 1 Ремонт

Замена стартера на Форд Фокус

Форд Фокус 2 -Сгорел предохранитель на Стартер и Генератор на 150 Ампер.часть -1.

Где находится стартер на форд фокус 1 – где находится, как снять, замена

Как снять стартер форд фокус: и замена, своими руками,фото,и-видео.

Для снятия стартера Форд Фокус 2 с двигателем 1.6

— насадка-звёздочка; TORX Т-30.

-ключ-трубка на 10 и 13;

-плоская отвёртка; — рожковый ключ на 10 и 17.

Набор ключей для любых работ авто

Пошаговая инструкция:

1. Откручиваем от аккумулятора силовой провод, не снимая клемму АКБ, чтобы избежать блокировки магнитолы и подъёмников дверных.
2. Откручиваем хомут воздухозаборника (воздушного фильтра) и снимаем эту гофру,
4. соединяющую фильтр и воздушный коллектор.
5. Прокрутив вытаскиваем трубку, которая идёт от фильтра к крышке клапанов (внизу есть защёлка, которая поддерживает эту трубку снизу). Трубка остаётся на корпусе фильтра, отсоединяем только от крышки клапанов.
6. Посмотрите, где находятся крепления и аккуратно снимите воздушный фильтр.
7. Снять защиту мотора.
8. Далее снять щуп.
9. Торцовым ключом 8 на 13 откручиваем гайки крепления проводов к втягивающему стартеру.
10. После этого мы откручиваем гайки и отсоединяем провода идущие к стартеру (он крепится на трёх болтах). Болты выкручиваются на ощупь, т.к. их не видно.
11. Остаётся вытащить стартер.
12. Установка происходит в обратной последовательности.

отсоединяем клемму АКБ

Вытаскиваем щуп открутив болт под звездочку. на=20

Снять защиту ключом под

Снимаем разъём проводки

Сняли разъём, который соединяет старте

Стартер Форд Фокус 1.6

(Видео) по замене стартера на Форд Фокус.

Вывод: На ремонт стартера нужны качественные запчасти. я не давно купил бендикс, который па работал всего месяц, заплатил за бендикс и за работу. И соответственно мне пришлось, купить другой стартер. НА рабкоре за ту сумму которую я потратил на ремонт За 10000.ты бэушный. Делайте выводы прежде чем заняться ремонтом стартера.

Похожие записи:

Как поменять реле стартера на Форд Фокус 1

Ford Focus не заводится

ФОРД ФОКУС 1, НАЗНАЧЕНИЕ РЕЛЕ И ПРЕДОХРАНИТЕЛЕЙ

Ford Focus 1. Принцип замены стартера.

Замена стартера на Форд Фокус

Форд Фокус 1, 2005 года не заводится – проблема решена!

заедает замок зажигания форд фокус 1 как быть

Замена стартера на форд фокус 1, Duratec, 1 6, снятие стартера

Снятие и установка стартера Ford Focus 2

Реле стартера есть, но стартер всё равно не включается с замка зажигания.

Стартер не крутит , меняем замок или нет? Полезный совет от автоэлектрика.

• Форд таунус 1981 характеристика
• Замена приводного ремня Форд эскейп видео
• Форд Фокус3 хатчбек
• P0605 ошибка Форд

Стартер Ford Focus / Форд Фокус 1

Где Находится Стартер На Форд Фокус 3

Стартер Форд Фокус 3

Стартер автомобилей Форд Фокус 3 (WAI CS1402) мощностью 1,4 кВт, установленный на картере сцепления, по сути есть четырехполюсный, четырехщеточный электродвигатель неизменного тока с возбуждением от неизменных магнитов, совмещенный с планетарным редуктором 7 (рис. 10.4) и электрическим двухобмоточным тяговым реле 10. Крышки 1,12 и корпус 9 стартера стянуты 2-мя болтами 11. В корпусе статора закреплены неизменные магниты. Вращение от вала якоря электродвигателя передается валу привода через планетарный редуктор. На валу привода установлена роликовая муфта 5 свободного хода.

При повороте ключа в выключателе (замке) зажигания в положение «III» напряжение от батареи аккумуляторной подается на втягивающую и удерживающую обмотки тягового реле, по причине рычаг 4 привода (рис. 10.4) перемещается и шестерня стартера заходит в зацепление с зубчатым венцом маховика мотора. Сразу якорь тягового реле замыкает силовые контакты (в таком случае втягивающая обмотка выключается), на электродвигатель стартера подается напряжение от батареи аккумуляторной. Якорь стартера через планетарный редуктор проворачивает коленчатый вал мотора. После запуска мотора, когда частота вращения шестерни превосходит частоту вращения вала стартера, происходит разблокировка и пробуксовка муфта свободного хода, что защищает стартер от высочайшей частоты вращения и повреждений.

Смена стартера на Форд Фокус

кинофильм восьмой. смена стартера на Форд Фокус 4 Так же узнаете как программировать стекло подъемники и ввод.

Снятие и установка стартера Форд Фокус 2.4

У меня ФФ2 с движком 1.4 Подписывайтесь на мой канал. Заработок в вебе на Ютубе:

Для возможности избежать многих дефектов стартера, соблюдайте ряд обычных правил при его эксплуатации:

— пуская движок, включайте стартер менее чем на 10-15 с и повторно. через 20-30 с. Непрерывная долгая работа стартера приводит к перегреву. Если после 3-х попыток движок не пускается, то следует проверить и убрать неисправности в системе питания мотора либо в системе зажигания;

— после запуска мотора немедля выключите стартер, потому что долгое вращение маховиком шестерни муфты приводит к повреждению муфты свободного хода стартера;

— не передвигайте автомобиль при помощи стартера, потому что это вызывает его значительную перегрузку и повреждение.

Снятие стартера Форд Фокус 3

Для вас потребуются: ключ «на 13», торцовые головки «на 10» и «на 13».

1. Отсоедините провод от клеммы «минус» батареи аккумуляторной.

3.2. Снимите брызговик радиатора

3. Сожмите фиксатор.

4.разъедините колодку жгута проводов стартера.

5. Отсоедините колодку от держателя на жгуте проводов.

6. Отверните гайку крепления клеммы провода питания тягового реле и отсоедините провод от тягового реле стартера.

7. Ослабьте затяжку болтов крепления стартера.

8. Совсем выкрутите и извлеките болты.

9. Снимите стартер.

10. Отведите стартер от блока цилиндров и опустите вниз.

11. Извлеките уплотнитель.

12. Установите детали в порядке, оборотном снятию.

Стартер Ford Focus 1

Как снять стартер форд фокус 1. 7.5.8 Снятие и установка, проверка стартера

Ford Focus | Замена стартера

Для снятия стартера:

– снимите декоративную крышку аккумуляторной батареи;

– отсоедините провод «массы» от аккумуляторной батареи;

– снимите грязезащитный щиток арки левого переднего колеса;

Рис. 5.20. Выворачивание болта (1) крепления опоры аккумуляторной батареи

– снимите аккумуляторную батарею с автомобиля;

– снимите опору аккумуляторной батареи;

– освободите из зажимов жгут проводов и отведите его в сторону;

– выверните три болта и снимите опоры жгута проводов;

– отверните гайку и снимите положительный провод с клеммы тягового реле стартера и отведите его в сторону;

– отсоедините электрический разъем от клеммы тягового реле стартера;

Рис. 9.4. Крепление стартера: 1, 2, 4 — болты крепления стартера; 3 — центрирующая втулка; А — место установки длинного болта 4

Для установки стартера:

– убедитесь, что центрирующая втулка 3 установлена на стартере;

– установите стартер и закрепите его более длинным болтом 4, затянув его моментом 20 Н•м;

– вверните болты 1 и 2 крепления стартера и затяните их моментом 20 Н•м;

– подсоедините электрический разъем к клемме тягового реле стартера;

— затяните гайку крепления провода к положительной клемме тягового реле стартера моментом 20 Н·м;
