Как снять задний фонарь на киа спортейдж 3
Модель: Kia Sportage MK 3, SL — Годы 2010-2016
Часть: Задний фонарь
эксплуатация: Как снять задний фонарь Киа Спортейдж
Давайте посмотрим, как снять задний фонарь Киа Спортейдж и как заменить лампочки внутри него. Открываем капот багажного отсека, отверткой откручиваем (торцевым ключом или отверткой со вставкой) стягивающие винты, расположенные со стороны заднего фонаря; как только фара свободна от каких-либо ограничений, мы можем отсоединить ее от кузова (отсоединить соответствующие разъемы питания). Мы заменяем поврежденные лампочки на части того же размера и напряжения. Наконец, мы собираем задний фонарь в корпусе из листового металла и проверяем его правильное функционирование.
Как снять обивку пассажирской двери Фольксваген Поло.
Как снять обивку пассажирской двери Фольксваген Поло? В этом видео показано, как действовать. Прежде чем приступить к разборке, отсоединим клеммы аккумуляторной батареи в передней части моторного отсека. Рычагом или отверткой подходим к ручке, расположенной на дверной панели, снимаем покрытие того же. Отверткой откручиваем все шурупы на панели, пластиковым рычажком освобождаем все защелки, взявшись за нее по всему периметру панели двери, затем сдергиваем, взявшись за нее руками. Теперь освобождаем тросик открывающего рычага, хомуты стеклоподъемников и динамиков. Собираем все в обратном порядке.
Задние фонари, собрался с духом и …
Перечитал кучу бортовых журналов, нашёл некоторое количество вариантов доработки крышки багажника, долго ломал голову как сделать недорого и красиво, ИМХО диодные платы это не по мне очень дорого, лампы тоже сразу отмел, все жалуются что свет не ровный и т.д. В итоге приобрёл на радиорынке метр диодной ленты красного цвета и потом неделю решался, ведь распаивать фары первый раз в жизни маленько жим жим… Да и друзья подначивали, типа скоко новые стоят=))
В итоге поразмыслив, посмотрев как это делают корейцы разборка

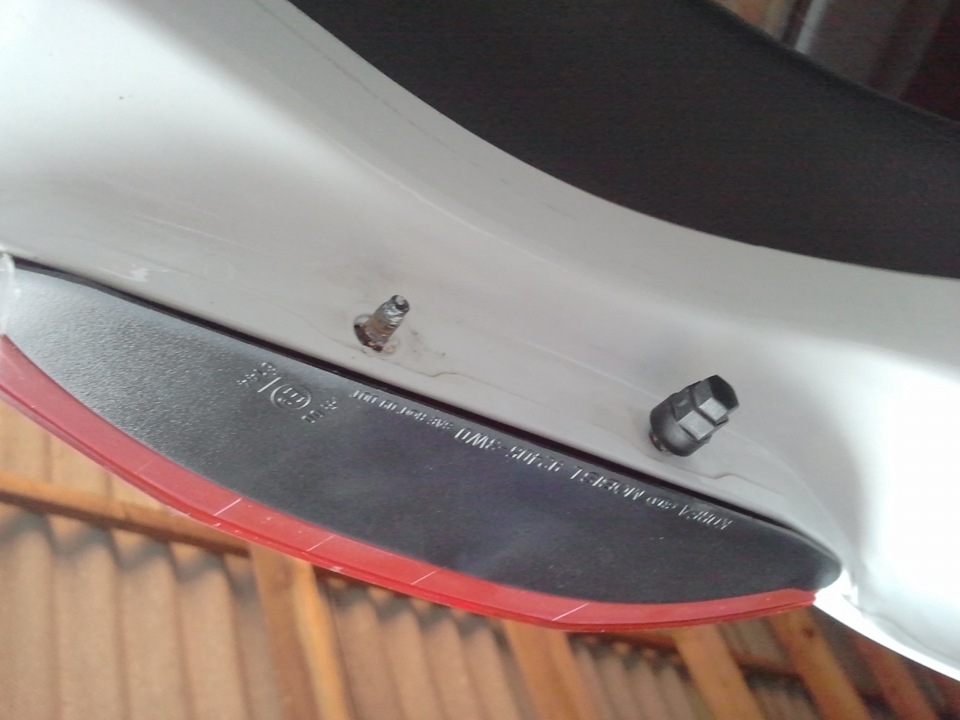

откручиваем 2 гайки на торце крышки багажника

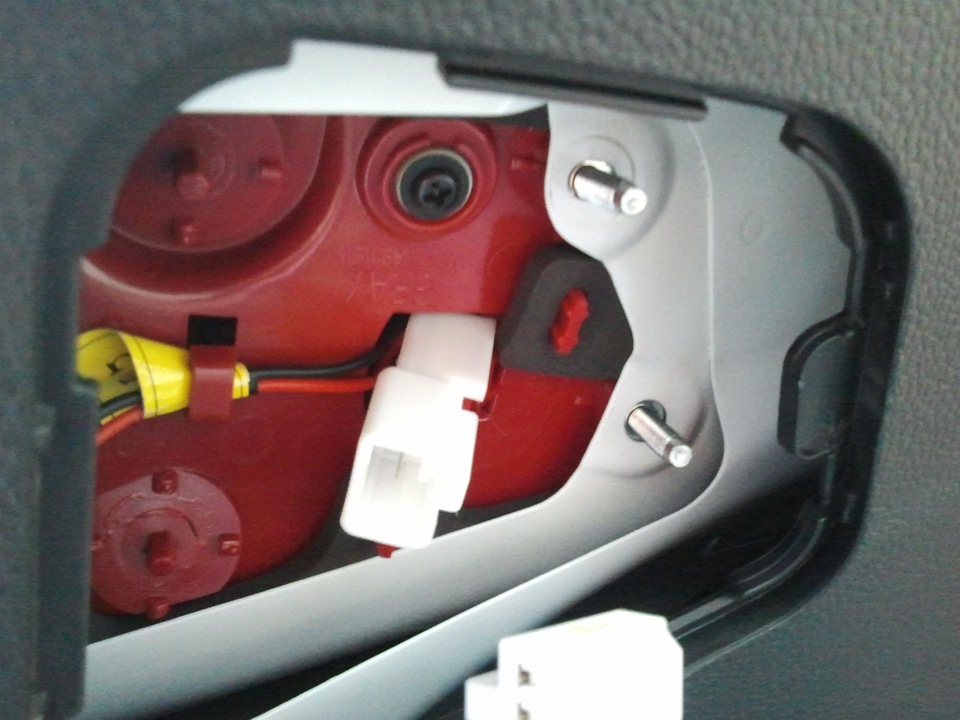

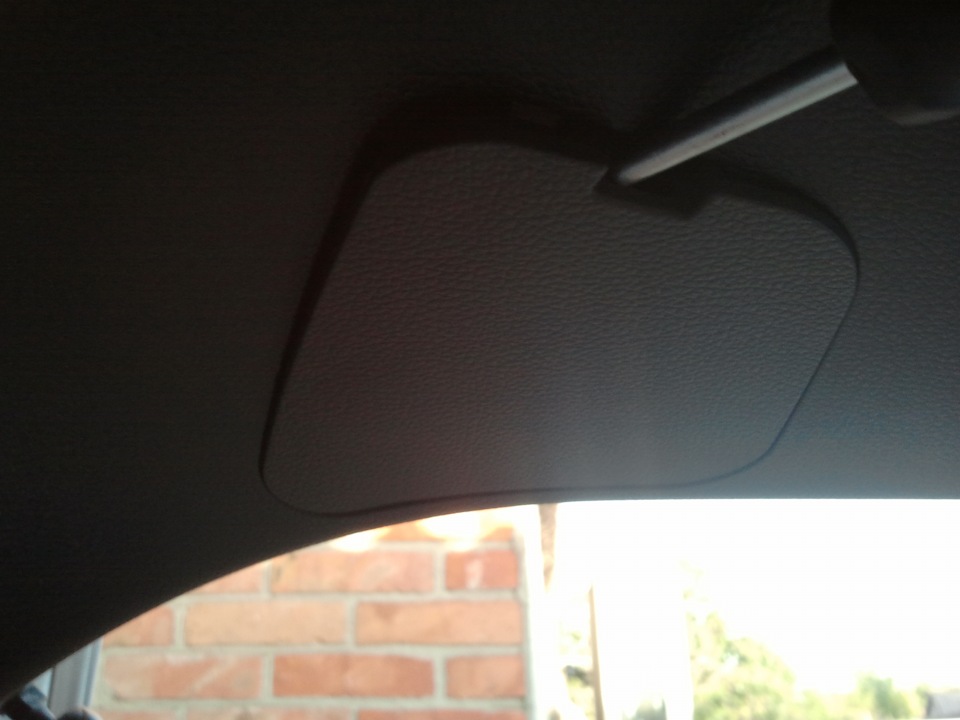

затем поддеваем отверткой заглушку
и там ещё две гайки на 10 их тоже откручиваем
отсоединаем белый разЪемчик из гнезда и вуаля
____________________________________________
Этап 2 распаивание

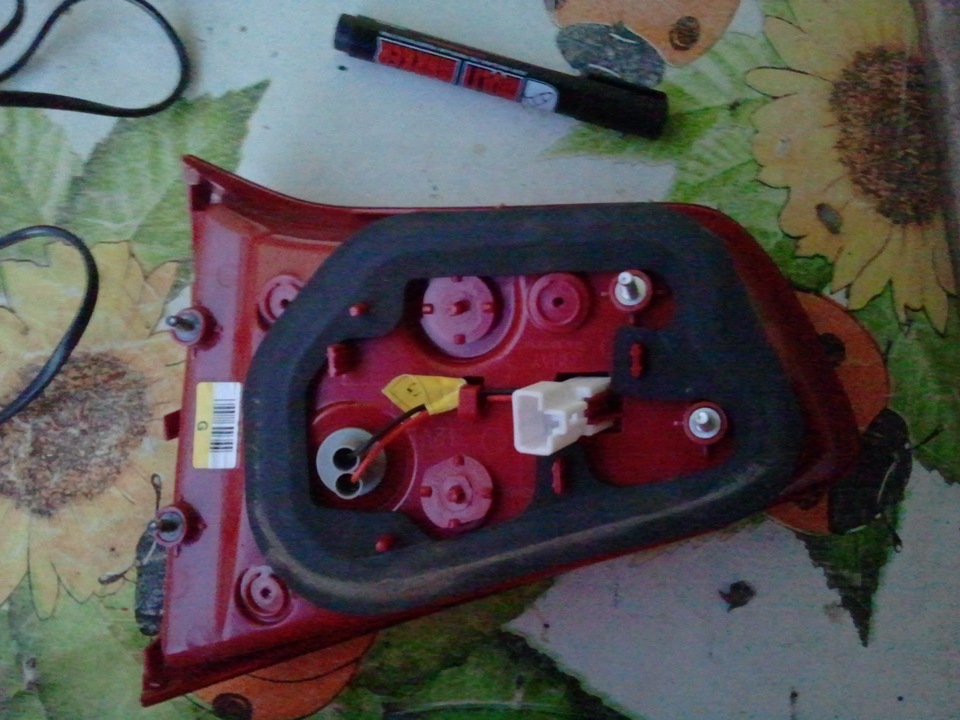

Для начала снимаем разъем на фаре и вместе с ним и лампочку заднего хода, затем откручиваем четыре черных шурупа
.

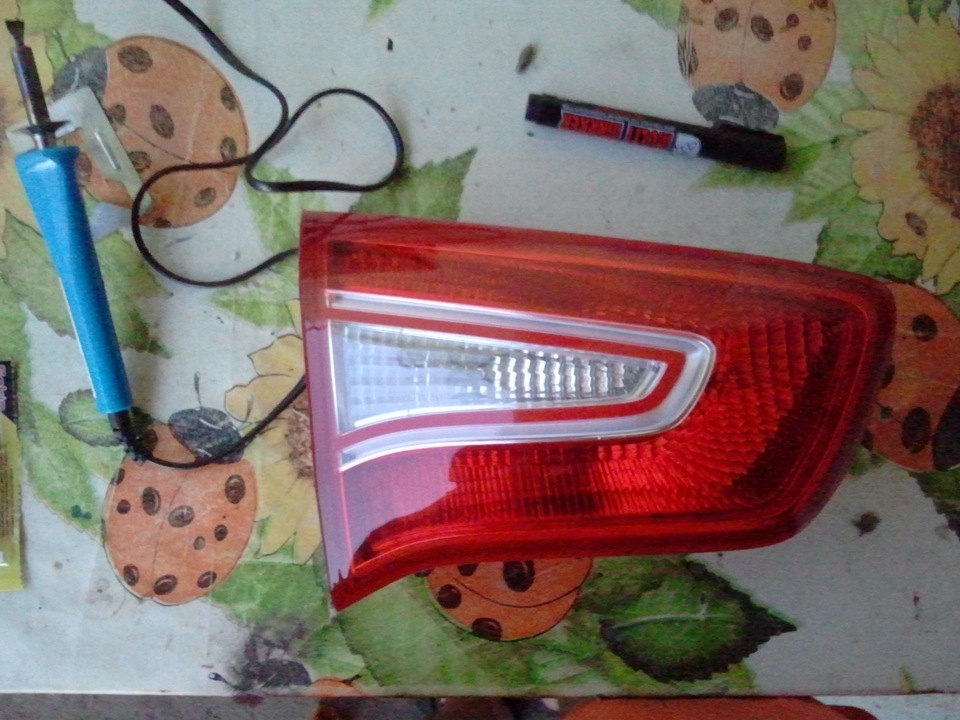

Берём обычный паяльник, подбираем на него насадку потоньше, я сам сделал из куска толстой стальной проволоки расплюшив край молотком=)
Размечаем на фонаре маркером где будем делать рез паяльником и вперёд, лучше брать по кромке, так как потом будет легче вытаскивать внутренности. Как показано на видео аккуратненько плавим пластмассу и таким образом делаем рез, толщина пластика где-то 2мм, затем когда весь периметр прорезан, аккуратно по углам пытаемся поддевать красную заднюю крышку, если не идёт то смотрим где не дорезали и так аккуратненько она всё-таки нам поддастся =)
.

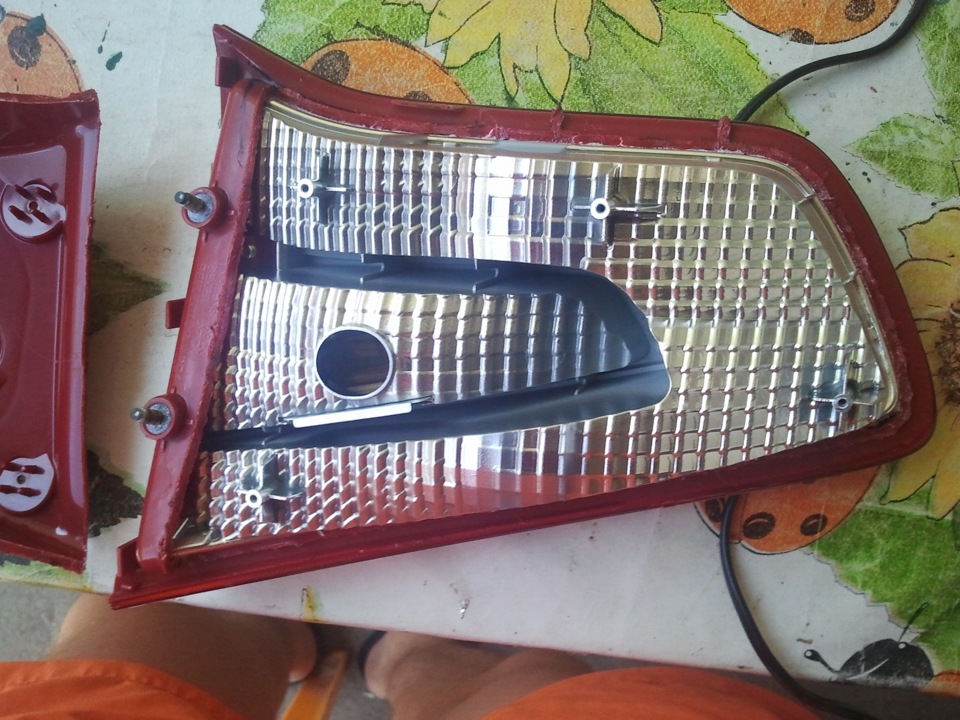

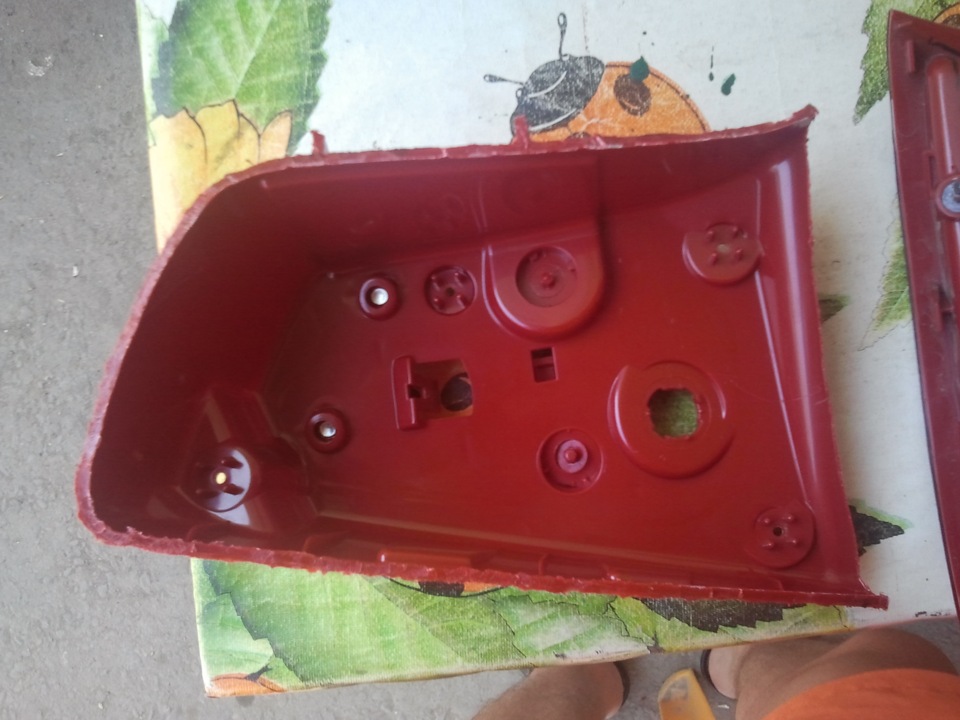

Сняв заднюю крышку наблюдаем такую картину

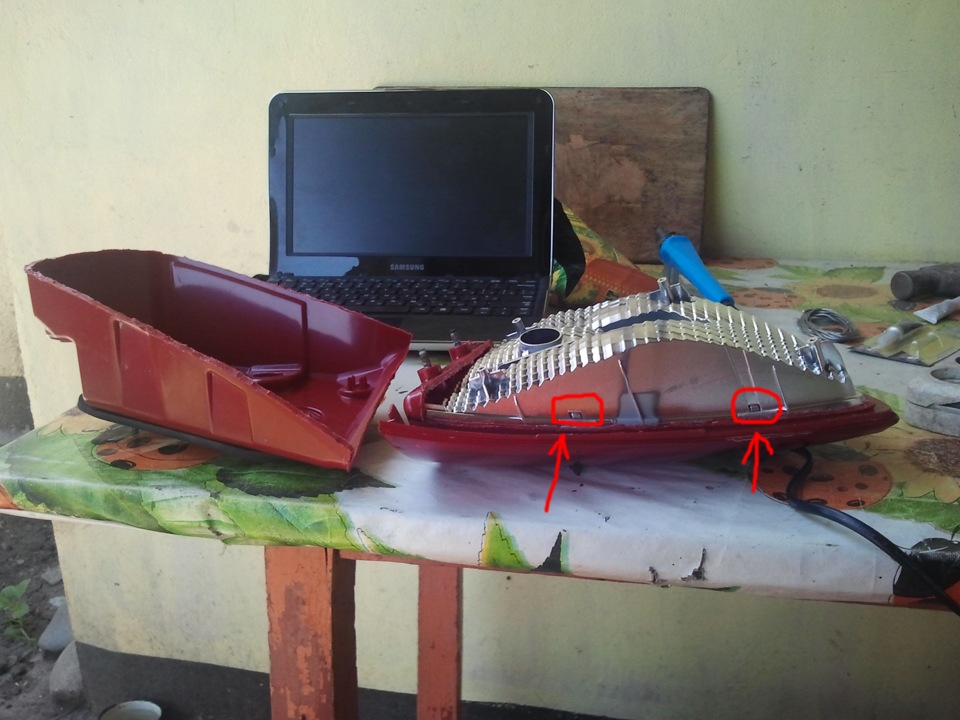

там на отражателе(блестяшке) есть два шурупчика(у меня один оказался, а дырки две), выкручиваем их и аккуратненько, чтоб не сломать нажимаем на защелки по краям и тянем вверх, внимание защелок 6 штук=)

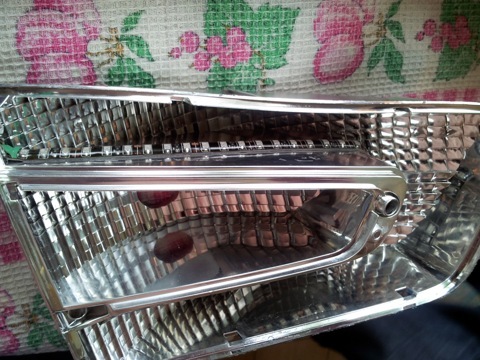

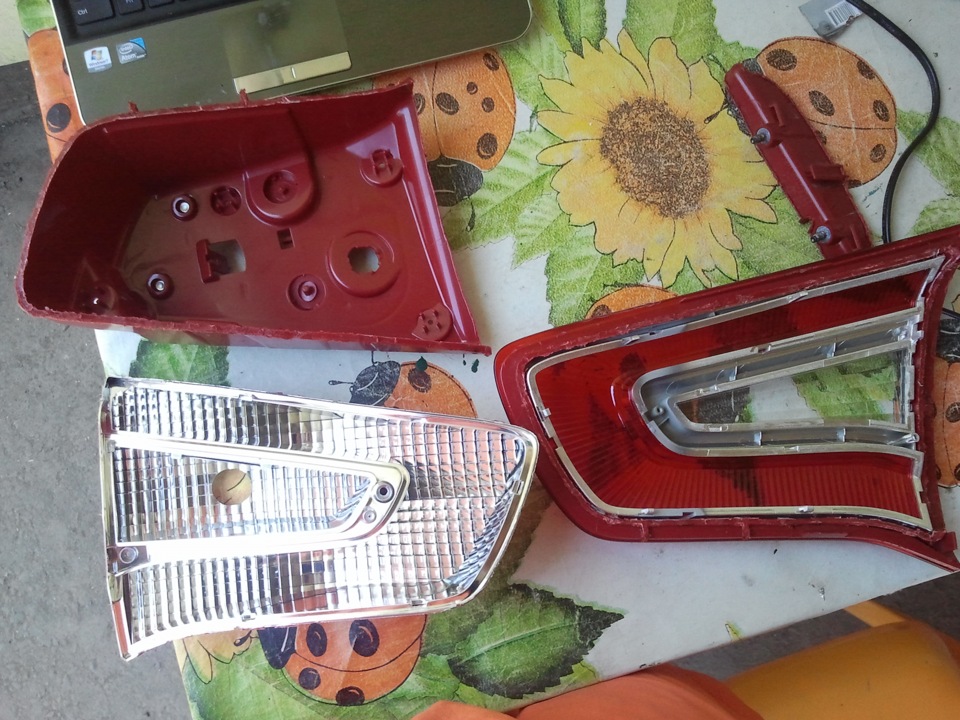

сняв отражатель наблюдаем следующую картину

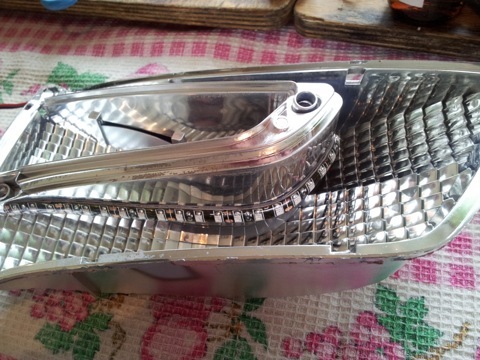

Теперь собственно пришло время светодиодам, мне на одну фару хватило где-то 30 см красной светодиодной ленты по 250 р за метр в силиконе. Главное как приклеешь, такой и свет будет, расположение играет роль, спасибо over62rus , в его БЖ подсмотрел как приклеить лучше
. Клеил светодиодную ленту на суперклей, родному скотчу на самой ленте не доверяю, провода заранее припаял с запасом и проплавил в отражателе дырочку чтобы вывести их наружу.

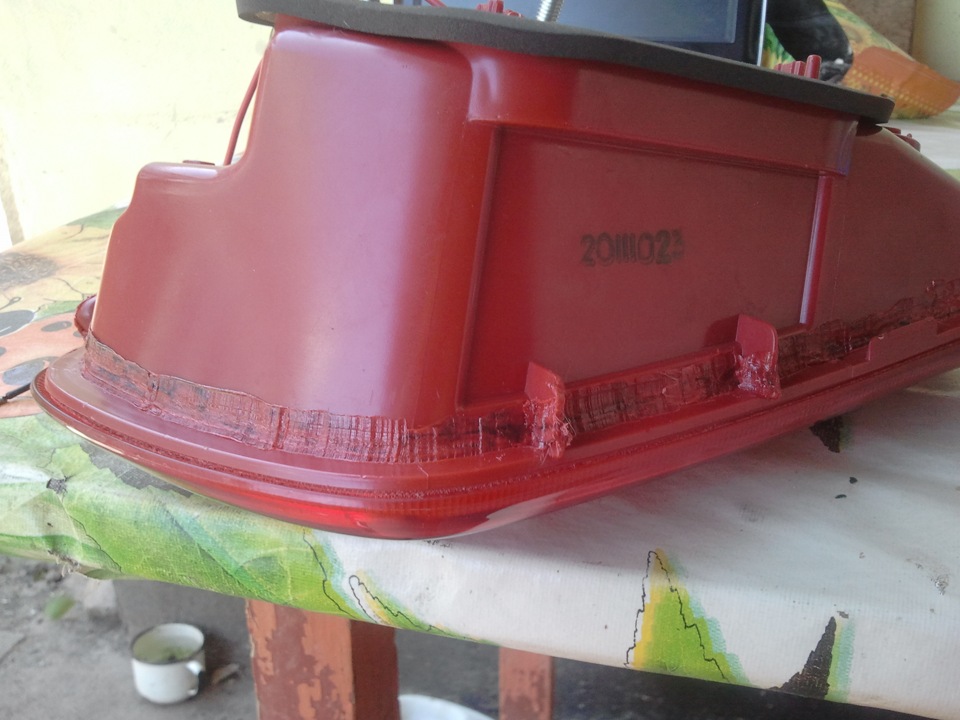

Затем самое печальное, как мне показалось, это сборка, сначала надо вставить отражатель на место, да так, чтобы защелкнулись все защелки, у меня это вышло с пятого раза (нервов потратил), затем закручиваем болтик отражателя, надеваем красную крышку(не забываем продеть наружу провода от диодов) и прижав её начинаем запаивать фару обратно, на втором видео в начале записи показано как это делается, просто кладем паяльник плашмя и немного нажимая делаем шовчик, у меня вышло вот так
Насчёт прочности шва я уверен, крепко получилось, больше всего за это переживал.
____________________________________________
Этап 3 ставим на место и подсоединяем
Прикручиваем стоп-сигнал на место и подсоединяем, плюс берём со среднего провода на разъеме(их там всего 3) он специально выведен корейцами под нашу доработку, как ни странно=)
А минус с заднего хода(чёрный провод).
Этап 4 повторяем всё с 1го-3 этапов со вторым стопом
Для того чтобы светодиоды не дай бог не перегорели и не пришлось снова распаивать фару, я поставил на каждую фару по стабилизаторчику в народе назвается кренка 7812, маленькая такая радиодеталька, зато не даёт больше 12в тока на диоды, что для них очень хорошо, так как в цепи авто до 14в. И стоит эта деталька 20рублей=) Сталкивался с перегоранием светодиодной ленты на предыдущей машине и решилась проблема именно таким способом=)
____________________________________________
P.S. Не забывайте проверять светодиоды на каждом этапе сборки, мало ли где проводок отойдёт=)
____________________________________________

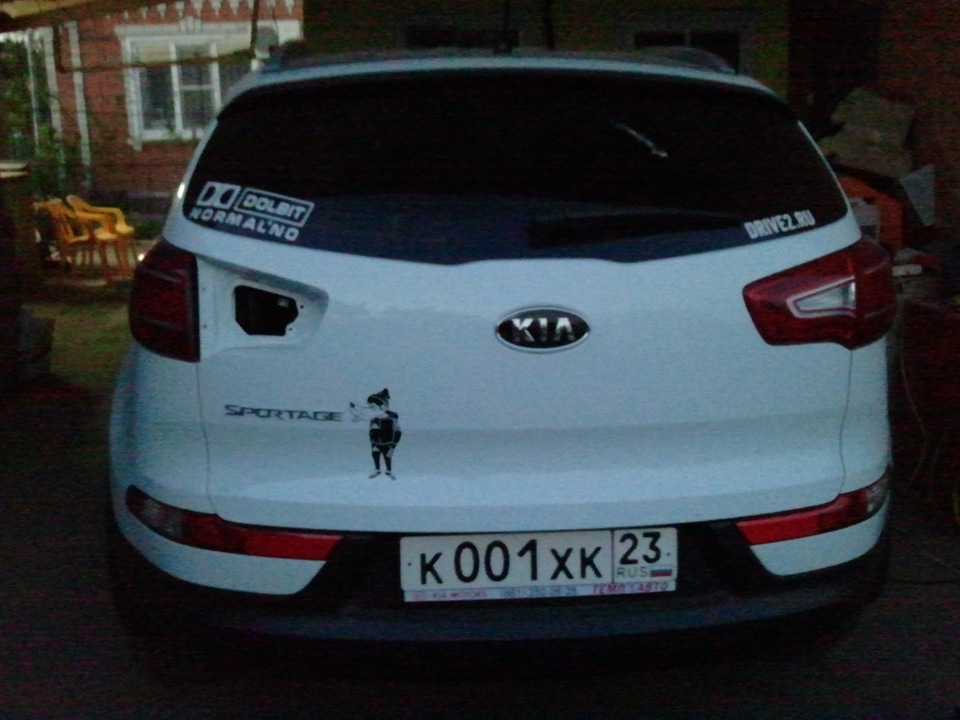

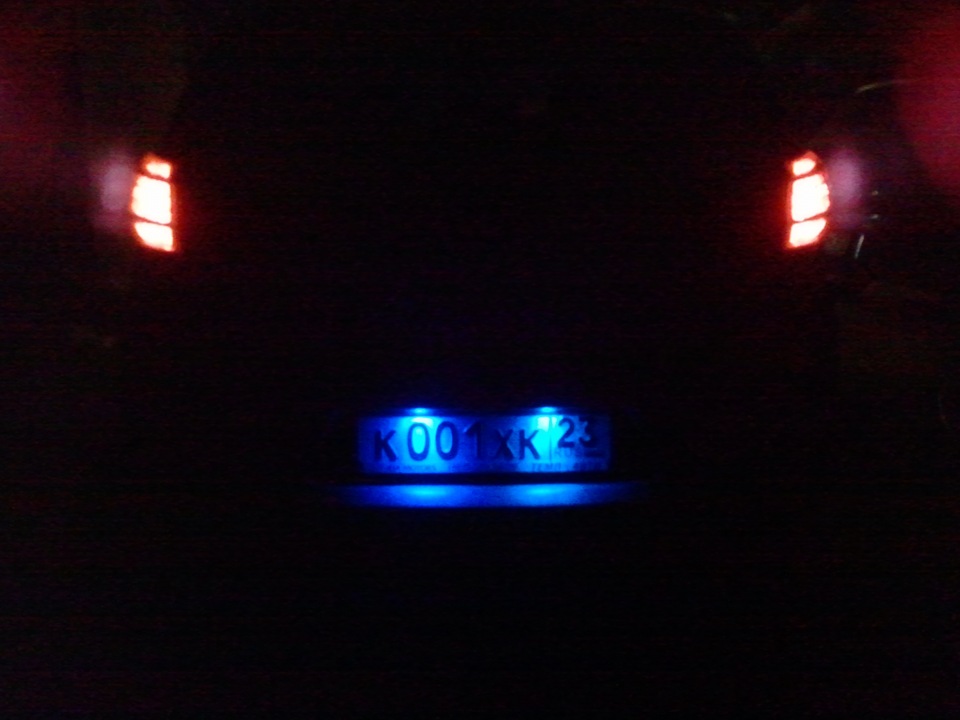

Убил полдня, но зато разница на лицо, фотки на телефон, чуть позже на зеркалку сфоткаю стопы и добавлю
/>
Доделал всё в 16ч и ждал до 22ч пока стемнеет и можно будет заценить результат=)
Остался очень доволен=)
VIDEOMiN .NET
03:51
02:31
03:00
03:25
04:06
04:22 alt=»정국 (Jung Kook) » />
04:05
задние фонари
Отсоедините отрицательную клемму аккумуляторной батареи.
Выверните два винта заднего комбинированного фонаря, отсоедините разъем (A) и снимите задний наружный комбинированный фонарь (B).
Поверните патрон лампы против часовой стрелки, чтобы снять лампу (A) заднего габаритного огня/стоп-сигнала.
Отверните гайки (A) и снимите крышку фонаря крышки багажника.
Отсоедините разъем (B) и снимите фонарь крышки багажника.
Поверните патрон против часовой стрелки, чтобы извлечь лампу (A) фонаря заднего хода и лампу (B) фонаря крышки багажника.
Если требуется только заменить лампы без снятия узла фонаря, снимите крышку фонаря крышки багажника со стороны багажника и замените лампу (A) фонаря заднего хода и лампу (B) заднего фонаря.
занимаюсь автомобилями КИА с 2000 года, из них 10 лет в Киа Моторс
