При небрежном отношении к выполнению регулярной смены охлаждающей жидкости, а также в случае сильного разжижения антифриза в результате частого добавления в систему простой воды, происходит постепенное снижение эффективности охлаждения двигателя вследствие отложения на стенках каналов и галерей системы накипи и продуктов коррозии. Восстановление исходной производительности системы охлаждения может быть произведено путем ее промывки.
Промывка радиатора производится отдельно от охладительного тракта двигателя во избежание риска загрязнения всей системы.
Заправка системы охлаждения
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Прежде чем приступать к заправке системы удостоверьтесь в исправности состояния всех шлангов, проверьте надежность фиксации их на штуцерах и патрубках своими хомутами. Помните, что антифриз должен входить в состав охлаждающей жидкости (см. следующий подраздел) в течение круглого года, вне зависимости от температурных условий, так как помимо устойчивости к замерзанию придает смеси антикоррозионные свойства. Не забудьте также проверить наличие на своих местах и надежность установки всех предусмотренных выжимных пробок радиатора и блока двигателя. 2. Снимите крышку с расширительного бачка. 3. Отпустите вентили выпуска воздушных пробок системы (см. выше "Опорожнение системы охлаждения", п.4).
4. Некоторые из шлангов системы охлаждения проложены выше уровня расширительного бачка радиатора. Ввиду сказанного, с целью снижения вероятности образования воздушных пробок, заправка системы должна производиться через специальный промежуточный резервуар, плотно сопрягаемый с горловиной расширительного бачка (подойдет и обычная пластмассовая бутыль со срезанным дном и горловиной соответствующего диаметра).
7. Дайте двигателю остыть, затем снимите промежуточный резервуар. 8 . Проверьте уровень охлаждающей жидкости в системе (см. Еженедельные проверки). В случае необходимости долейте в расширительный бачок необходимое количество смеси требуемого сорта (см. ниже).
Замена охлаждающий жидкости
Подошла пора замены охлаждающей жидкости. В систему по мануалу входит 6,2 литра ОЖ. Было куплено: Антифриз FELIX JDM G12++, зеленый 1кг — 430206330, 5кг — 430206331. Забегая вперед скажу, что влезло только 5 л. Так же была куплена промывка системы охлаждения Классическая LAVR, 430 мл Ln1103. Скинул защиту, открутил сливную пробку радиатора, открутил заливную пробку радиатора, слил старую ОЖ, залил воду с промывкой Lavr, погонял 30 минут, снова слил и еще 2 раза промыл водопроводной водой.
Защиту в сторону Сливная пробка радиатора Место, где может копиться грязь в расширительном баке Старая охлаждающая жидкость. Пробег на ней 35’000-40’000 примерно С промывкой Чистую воду залил в первый раз Чистую воду залил во второй раз Антифриз FELIX JDM G12++, зеленый Промывка системы охлаждения Классическая LAVR, 430 мл / Ln1103
3. Ослабьте сливную пробку (не следует выворачивать ее полностью) и слейте жидкость в приготовленную емкость.
Промывка системы охлаждения
При небрежном отношении к выполнению регулярной смены охлаждающей жидкости, а также в случае сильного разжижения антифриза в результате частого добавления в систему простой воды, происходит постепенное снижение эффективности охлаждения двигателя вследствие отложения на стенках каналов и галерей системы накипи и продуктов коррозии. Восстановление исходной производительности системы охлаждения может быть произведено путем ее промывки.
Промывка радиатора производится отдельно от охладительного тракта двигателя во избежание риска загрязнения всей системы.
Заправка системы охлаждения
1. Прежде чем приступать к заправке системы удостоверьтесь в исправности состояния всех шлангов, проверьте надежность фиксации их на штуцерах и патрубках своими хомутами. Помните, что антифриз должен входить в состав охлаждающей жидкости (см. следующий подраздел) в течение круглого года, вне зависимости от температурных условий, так как помимо устойчивости к замерзанию придает смеси антикоррозионные свойства. Не забудьте также проверить наличие на своих местах и надежность установки всех предусмотренных выжимных пробок радиатора и блока двигателя. 2. Снимите крышку с расширительного бачка. 3. Отпустите вентили выпуска воздушных пробок системы (см. выше “Опорожнение системы охлаждения”, п.4).
4. Некоторые из шлангов системы охлаждения проложены выше уровня расширительного бачка радиатора. Ввиду сказанного, с целью снижения вероятности образования воздушных пробок, заправка системы должна производиться через специальный промежуточный резервуар, плотно сопрягаемый с горловиной расширительного бачка (подойдет и обычная пластмассовая бутыль со срезанным дном и горловиной соответствующего диаметра).
5. Установите промежуточный резервуар на расширительный бачок и начинайте медленно заливать смесь требуемого состава. Охлаждающая жидкость начнет поочередно сочиться через каждый из вентилей выпуска воздуха, начиная с расположенного на минимальной высоте. Как только вытекающая жидкость полностью освободится от воздушных пузырей, соответствующий вентиль следует плотно затягивать и начинать наблюдение за следующим. Продолжайте процедуру до тех пор, пока не окажется затянут вентиль, расположенный на максимальной высоте. 6. Удостоверьтесь, что промежуточный резервуар содержит как минимум 0.5 л запаса жидкости, затем запустите двигатель с оборотами быстрого холостого хода (но не выше 2000 в минуту). Дождитесь троекратного срабатывания вентилятора системы охлаждения, затем заглушите двигатель.
7. Дайте двигателю остыть, затем снимите промежуточный резервуар. 8 . Проверьте уровень охлаждающей жидкости в системе (см. Еженедельные проверки). В случае необходимости долейте в расширительный бачок необходимое количество смеси требуемого сорта (см. ниже).
Заправка, прокачка и проверка герметичности системы охлаждения Hyundai Matrix / Lavita с 2001 года (+ обновления 2008 года)
Обычно пользователи нашего сайта находят эту страницу по следующим запросам: схема системы охлаждения Hyundai Lavita , вентилятор охлаждения Hyundai Lavita , радиатор охлаждения Hyundai Lavita , схема системы охлаждения Hyundai Matrix , вентилятор охлаждения Hyundai Matrix , радиатор охлаждения Hyundai Matrix
2. Заправка, прокачка и проверка герметичности системы охлаждения
Заправка и прокачка системы охлаждения
При сливе охлаждающей жидкости с двигателя следить за тем, чтобы она не попала на компоненты электрооборудования автомобиля или на лакокрасочное покрытие. Удалять пролившуюся охлаждающую жидкость немедленно.
Никогда не снимать крышку радиатора при нагретом двигателе.
1. Перевести рычаг управления отопителем в положение максимального нагрева. Касанием убедиться в том, что двигатель и радиатор холодные.
3. Отвернуть сливную пробку (А) и слить охлаждающую жидкость.
4. Надежно затянуть сливную пробку радиатора (А)
5. Снять расширительный бачок охлаждающей жидкости. Слить охлаждающую жидкость и переустановить расширительный бачок. Залить свежую жидкость в бачок до отметки MAX.
Смешивать рекомендованный антифриз с соответствующим количеством воды в чистом контейнере.
Использовать только оригинальный антифриз/охлаждающую жидкость.
Для лучшей защиты от коррозии концентрация антифриза должна составлять не менее 50 %. Меньшая концентрация не обеспечит необходимой морозоустойчивости и защиты от коррозии.
Концентрация антифриза более 60% снижает теплоотводящие свойства охлаждающей жидкости, поэтому не рекомендуется.
Использовать только оригинальный антифриз/охлаждающую жидкость.
Не смешивать различные марки антифризов/охлаждающих жидкостей.
Не использовать антикоррозийные присадки, поскольку они могут быть несовместимы с антифризом.
6. Запустить двигатель, чтобы охлаждающая жидкость начала циркулировать. Когда вентилятор охлаждающей жидкости начнет работать и охлаждающая жидкость начнет циркулировать, долить охлаждающую жидкость в отверстие крышки радиатора.
7. Повторять шаг 6, пока вентилятор не сработает 3 – 5 раз и не выйдет воздух с системы охлаждения.
8. Закрыть крышку радиатора и заполнить расширительный бачок охлаждающей жидкостью до уровня «MAX».
11. Повторить шаги 6 – 10, пока не выйдет весь воздух
Проверить уровень охлаждающей жидкости через 2 – 3 дня после замены.
Объем охлаждающей жидкости: 5.3 – 5.5 л.
Проверка герметичности системы охлаждения
1. Подождать пока двигатель остынет, а затем осторожно снять крышку радиатора и проверить уровень охлаждающей жидкости (при необходимости долить), после чего установить на заливную горловину радиатора приспособление для проверки под давлением.
2. Создать давление в системе охлаждения 93.16
3. Проверить наличие утечек охлаждающей жидкости двигателя и падение давления на манометре.
4. Снять приспособление и установить крышку радиатора на место.
Проверить наличие моторного масла в охлаждающей жидкости и/или охлаждающей жидкости в моторном масле.
При покупке книги в PDF
1. Вы сможете скачать книгу сразу же после оплаты.
2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.
1. Все книги идеального качества, так как мы работаем с издательствами напрямую.
2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.
3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.
4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.
Оплата и скачивание в целях безопасности происходит из личного кабинета.
Автоматический переход через 10 секунд.
Книга не предназначена для продажи в Вашей стране.
Оформить заказ на бумажную версию этой книги Вы можете на сайте autoinform96.com.
Оплата товара и скачивание книги в электронном виде (формат PDF) производится на сайте.
Для этого надо найти интересующую Вас книгу и нажать на кнопку “Купить”. Цена книги указана на кнопке.
Для удобства, цена на сайте для жителей России, Беларуси и Казахстана представлена в рублях.
Для жителей Украины в гривнах, а для всех остальных стран – доллары.
После нажатия на кнопку “КУПИТЬ” Вам откроется окно оплат, где можно выбрать платежную систему, с помощью которой можно оплатить выбранную книгу с помощью любой банковской карты (Visa, MasterCard, МИР и т.д.)
При нажатии на кнопку “Оплатить банковской картой” откроется платежная система Portmone с помощью которой проще всего совершить оплату.
Кроме этого, на сайте для оплаты представлены четыре платежные системы:
Яндекс (оплата с любых банковских карт, аккаунта Яндекс Деньги, QIWI Wallet, терминалы и т.д.);
Portmone (оплата с любых банковских карт, аккаунта Portmone);
PayPal (оплата с любых банковских карт, аккаунта PayPal);
WebMoney (оплата с любых банковских карт, оплата с кошельков WebMoney).
Оплата через Яндекс Кассу
После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.
Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.
Официальный сайт платежной системы Яндекс Касса https://kassa.yandex.ru
Оплата через Portmone
После выбора оплаты через Portmone запустится платежная система, где требуется выбрать способ оплаты банковская карта или аккаунт Portmone.
Цена в платежной системе Portmone пересчитывается в доллар по курсу Центрального банка той страны, где Вы находитесь.
Если у Вас банковская карта в валюте, которая отличается от доллара, то списание денег с карты произойдет по курсу Центрального банка Вашей страны на момент совершения покупки.
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы Portmone https://www.portmone.com
Оплата через PayPal
После выбора оплаты через PayPal запустится платежная система PayPal, где требуется выбрать способ оплаты банковская карта или аккаунт PayPal.
Если у Вас уже есть аккаунт PayPal, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет аккаунта в PayPal, и Вы хотите оплатить с помощью банковской карты через PayPal, Вам необходимо нажать на кнопку “Create an Account (Создать аккаунт)” – на рисунке показано стрелочкой.
После чего PayPal предложит вам выбрать Вашу страну и указать данные кредитной карты.
После указания данных, необходимых для осуществления платежа, надо нажать на кнопку “Pay Now (Оплатить)”.
Официальный сайт платежной системы PayPal https://www.paypal.com
Оплата через WebMoney
После выбора оплаты через WebMoney запустится платежная система, где требуется выбрать способ оплаты банковская карта или кошелек WebMoney.
Если у Вас уже есть кошелек WebMoney, то Вам необходимо зайти в него и осуществить платеж.
Если у Вас нет кошелька WebMoney, и Вы хотите оплатить другим образом, Вам необходимо выбрать любой из способов, который предлагает WebMoney и осуществить оплату
После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.
Официальный сайт платежной системы WebMoney https://www.webmoney.ru/
Скачивание книги
После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:
На этой странице Вам необходимо указать свой e-mail, куда будет выслан доступ для скачивания книги.
Если Вы уже зарегистрированы на нашем сайте, то просто перейдите по ссылке личный кабинет.
Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.
Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel.
В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом – мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.
Проблемы при оплате банковскими картами
Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:
На карте стоит ограничение на оплату покупок в интернет
Пластиковая карта не предназначена для совершения платежей в интернет.
Пластиковая карта не активирована для совершения платежей в интернет.
Недостаточно средств на пластиковой карте.
Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.
Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.
Помимо рекомендаций от производителя, на периодичность смены охлаждающей жидкости в автомобиле Хендай Матрикс также влияют и другие факторы, связанные с ремонтом СО. При замене головки блока цилиндров, прокладки радиатора или уплотнителей, в систему заливается новый продукт. Это повышает защиту деталей от образования коррозии.
Подробную инструкцию по замене охлаждающей жидкости в автомобиле Хендай Матрикс читайте ниже.
Периодичность замены охлаждающей жидкости автомобиля Хендай Матрикс
Замена охлаждающей жидкости в Хендай Матрикс, согласно регламенту, проводится каждые 45 тысяч км или один раз в три года. Однако на срок службы антифриза влияет и ряд других факторов, при которых ремонт по смене ОЖ происходит раньше:
подходит к концу срок годности продукта, что приводит к уменьшению теплопередачи;
падение уровня жидкости в расширительном бачке из-за утечки;
снижение количества масла в системе из-за перегрева мотора;
ремонт деталей СО или двигателя.
Если вовремя не заняться вопросом смены ОЖ, то субстанция утратит свои свойства, что негативно отразится на работе автомобиля.
Признаки необходимости замены антифриза:
образование ржавчины на расширительном бачке;
вентилятор в системе срабатывает слишком часто;
появление осадка при незначительном морозе.
Способы определения состояния отработанного антифриза в Хендай Матрикс: тест-полоска, измерение рефрактометром или ареометром, тест на цветовой окрас, изучение массы на наличие стружки, накипи и пены.
Что делать, если протекает жидкость? Какие бывают поломки?
Довольно часто автовладельцам Hyundai Matrix приходится менять охлаждайку в результате протечек и неисправностей запчастей.
Антифриз с бачка может уходить через соединения, которые неплотно закручены или через трещины и сколы в радиаторе, патрубке. Чтоб устранить причины утечки, необходимо проверить плотность герметика, заменить патрубки на новые и произвести ремонт радиатора. При этом, антифриз сливается из расширительного бачка, а после ремонта деталей, заливается новый.
Как правильно заменить ОЖ?
Замену охлаждающей жидкости необходимо проводить на остывшем двигателе, однако если после поездки мотор еще не успел остыть, то важно помнить, что вытекаемая жидкость может обжечь руки. При замене требуется быть предельно внимательным.
Для работы понадобится следующее:
резиновые перчатки;
емкость под слив отработки;
воронка и шланг на 1,5 м;
новый антифриз;
дистиллированная вода;
набор ключей;
прокладка на сливное отверстие — при необходимости;
чистые тряпки.
При выборе охлаждающей жидкости для Хендай Матрикс требуется отталкиваться от записи в технической документации транспортного средства. Производитель рекомендует покупать продукт с отметкой G12+ и G11+ с функцией незамерзания. Главное помнить, нельзя смешивать продукт по цвету, только по типу.
Этап первый
В зависимости от типа двигателя, работа по сливу антифриза начинается по-разному.
Для дизельных и бензиновых ДВС слив ОЖ осуществляется по следующей инструкции:
Приподнять переднюю часть автомобиля и заглушить мотор. Дать ему остыть;
Под радиатором установить емкость, объемом до 11 литров;
Медленным движением повернуть крышку расширительного бачка против часовой стрелки, для того чтобы сбросить давление;
Слить старую ОЖ можно двумя способами: через нижний патрубок или сливной краник нижнего бачка. К трубкам обязательно присоединить шланг и вывести его в емкость;
Также слить жидкость с блока цилиндров. Для этого необходимо найти сливную пробку и выкрутить ее;
Оценить состояние смеси, для того чтобы определить дальнейший ход работы.
Этап второй
Промывка системы охлаждения необходима для того, чтобы вывести из бачка остатки жидкости, стружку и нагар. Для этого понадобится специальное средство — концентрат, который разбавляется с водой в пропорции 1:1. Готовую смесь необходимо залить в бачок радиатора, а затем завести двигатель. Далее раствор доводится до рабочей температуры, чтобы открылся термостат и промывка циркулировала по всей системе охлаждения. После 20-30 минут двигатель следует заглушить, и спустить промывочное средство в пустую тару.
Манипуляции можно проделать до тех пор, пока на выходе жидкость не будет прозрачная. В последующие циклы промывки заливается дистиллированная вода.
Этап третий
Перед тем, как начать заливать жидкость, необходимо разбавить антифриз водой (1 к 1), а затем:
Закрутить сливную пробку на радиаторе;
Закрыть краник на блоке цилиндров;
Открыть расширительное отверстие в радиаторе;
Вставить воронку и влить новую ОЖ;
Завести двигатель и оставить его работать на холостых в течение 10 минут, чтобы прокачать жидкость по системе;
Проверить уровень смазки и, при необходимости, долить;
Проверить радиатор на отсутствие течи;
Закрутить расширительное отверстие.
Процедура смены ОЖ на Хендай Матрикс занимает около 1,5 часа.
Замена охлаждающей жидкости в Хендай Туссан идентична процедуре на Хендай Матрикс. При заполнении системы новым антифризом на Туссане потребуется около 10 литров G12+. Также специалисты рекомендуют при очистке области сливного отверстия, снимать бачок и промывать его.
Замена охлаждающей жидкости на Хендай Терракан предполагает заливку концентрата в объеме до 8 литров. При этом, сливной краник размещен в нижнем углу радиатора, а для лучшей сливаемости рекомендуют отсоединять патрубки термостата.
Замена ОЖ на Hyundai Matrix — процедура не сложная, и справиться с ней можно в одиночку.

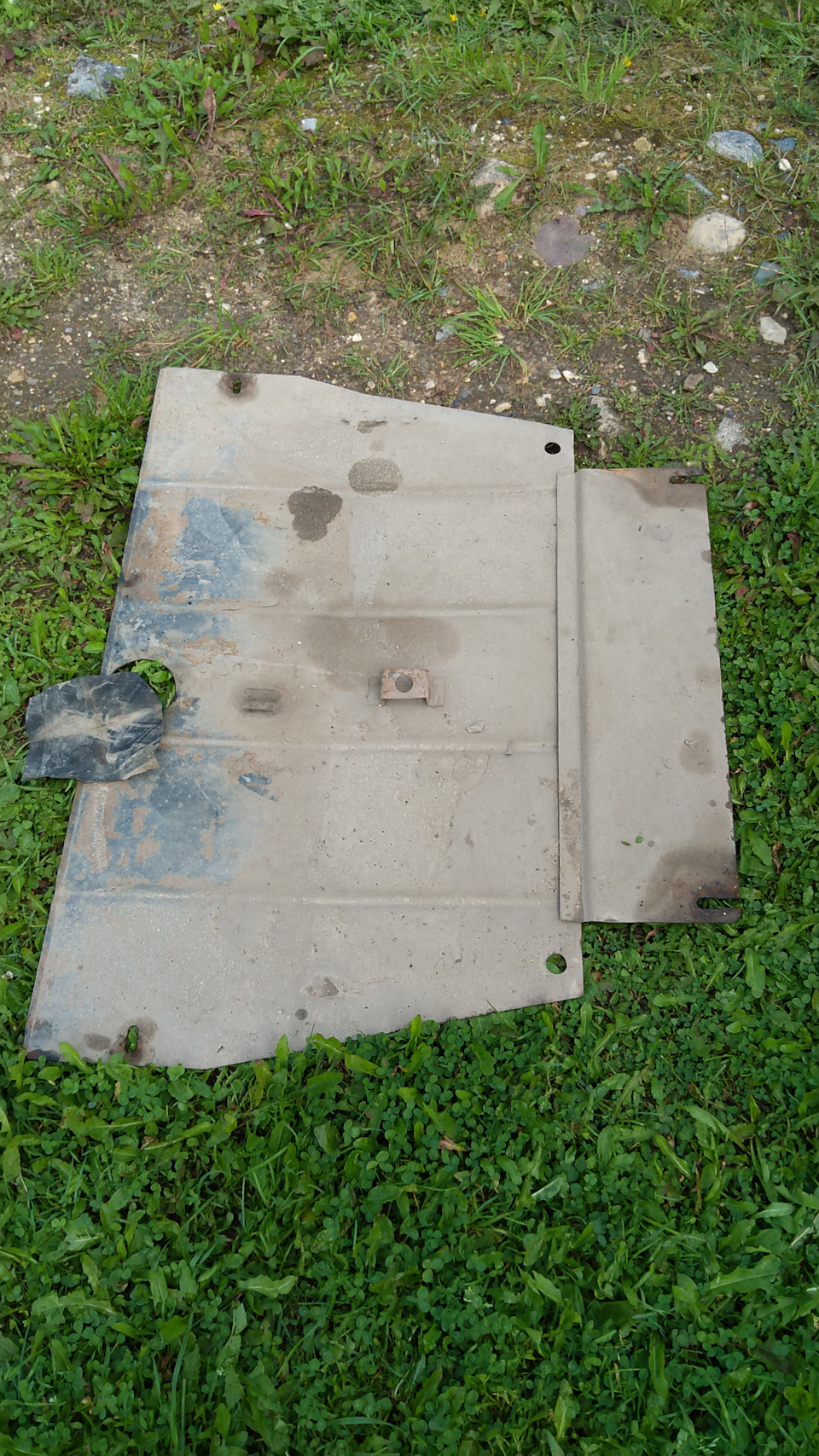

Защиту в сторону

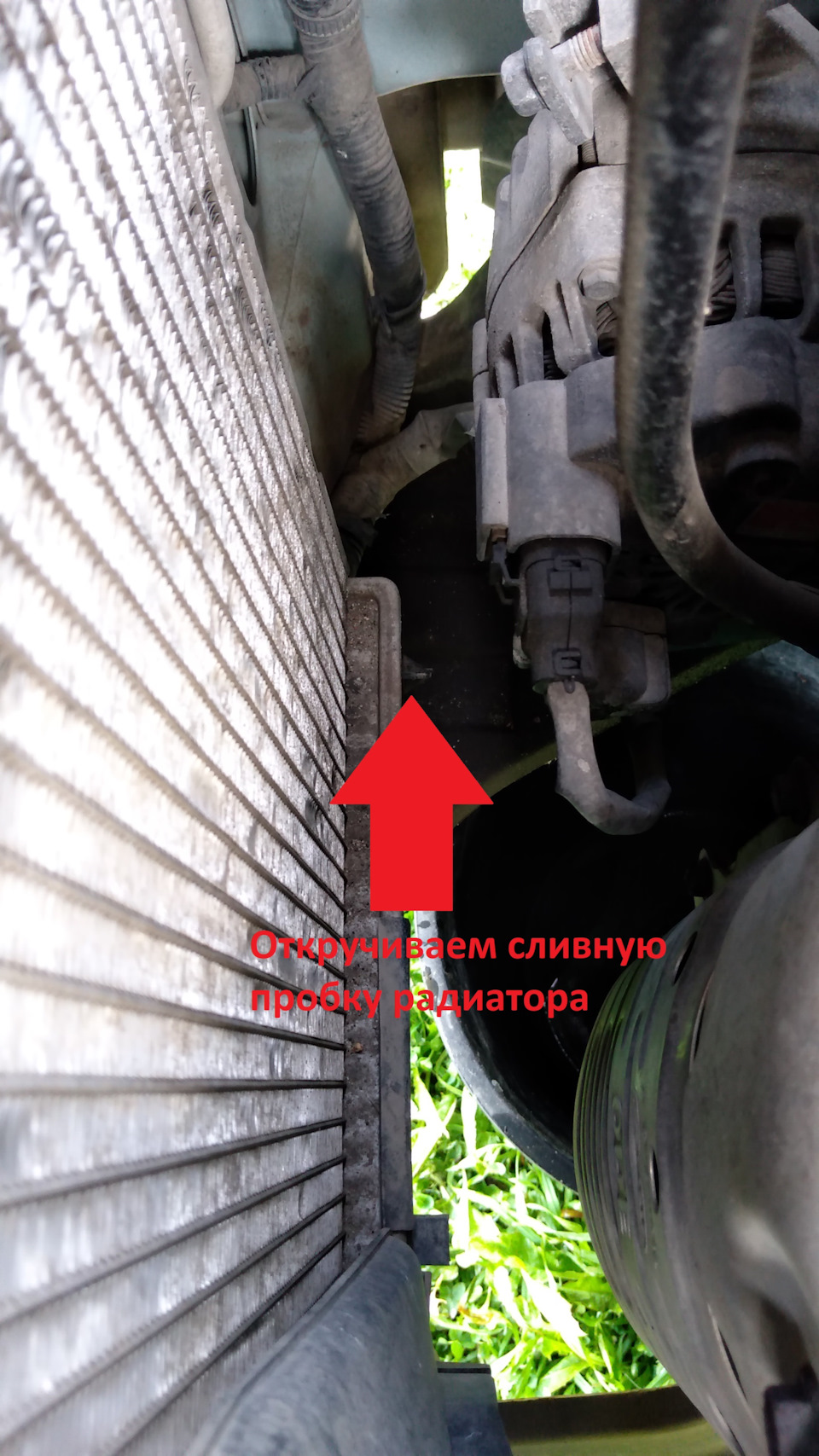

Сливная пробка радиатора
Место, где может копиться грязь в расширительном баке
Старая охлаждающая жидкость. Пробег на ней 35’000-40’000 примерно
С промывкой
Чистую воду залил в первый раз
Чистую воду залил во второй раз

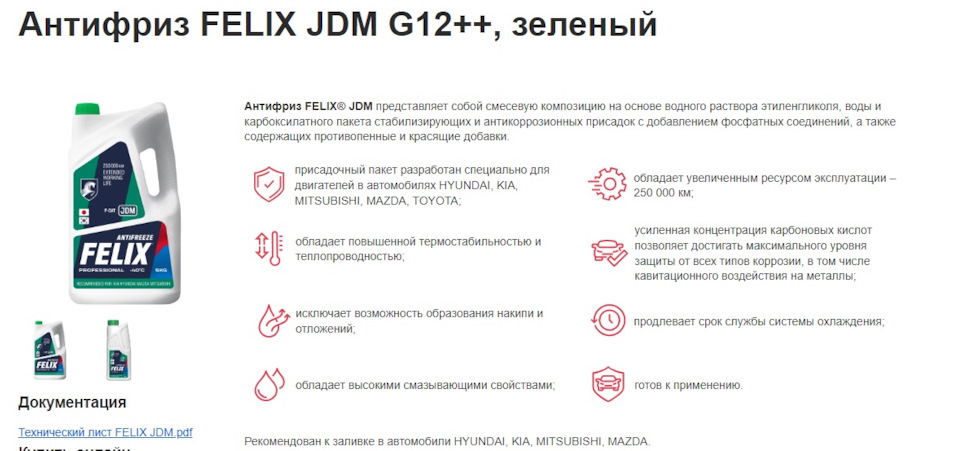

Антифриз FELIX JDM G12++, зеленый

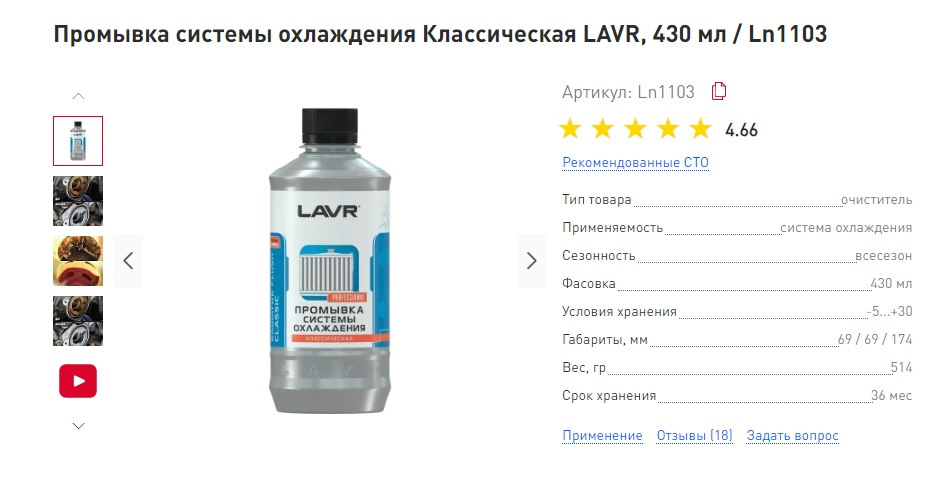

Промывка системы охлаждения Классическая LAVR, 430 мл / Ln1103
Замену охлаждающей жидкости необходимо проводить на остывшем двигателе, однако если после поездки мотор еще не успел остыть, то важно помнить, что вытекаемая жидкость может обжечь руки. При замене требуется быть предельно внимательным.
