Как проверить мотор стеклоочистителя

Замена дворников и проверка моторчика стеклоочистителя

И так, не так давно столкнулся с такой проблемой.
Как-то неожиданно отказались работать передние дворники, просто зависли при работе и всё. А далее всё, как в сказке, полез проверять предохранитель, он оказался "мёртвым", решил заменить, заменил, но при повороте ключа в первое положение, он тут же горел и так штук 5-ь спалил, пока нашёл причину поломки. Думаю, что данная запись будет полезна для всех кто сталкивался с подобной проблемой, а так же для тех кто хотел бы заменить дворники или заменить форсунки омывателя вместо базовых "брызкалок".
Заранее извиняюсь, но фотографий сделал немного и многое объясню просто на "словах".
Что ж…приступим.

Ракурс №1 Отгибаем пластиковые заглушки дворников Ракурс №2

Далее необходимо открутить гайки дворников, у меня были под ключ или головку на 13. Затем, после того как открутили гайки, ставим дворник вверх и аккуратно раскачивающими движениями, придерживая второй рукой основание дворника, тянем вверх и извлекаем его со шлицов. Лично у меня сразу не получилось легко снять их, прикипели или заржавели. "ВД"-шка в помощь! Собственно на этом пункт по "замена дворников" окончен.
Двигаемся дальше…
Снимаем нижнюю уплотнительную резинку (та, что под капотом).

Снимается довольно легко

Тоже самое делаем с верхней резинкой или если правильно, то с нижней уплотнительной резинкой лобового стекла. У меня она мешала снять пластиковый кожух.

Осторожно извлекаем пластиковый кожух чтобы не порвать шланг, который идёт на форсунки омывателя.

Желательно вообще снять шланг.
Практически закончили.

Снимаем пластиковую защиту с корпуса моторчика

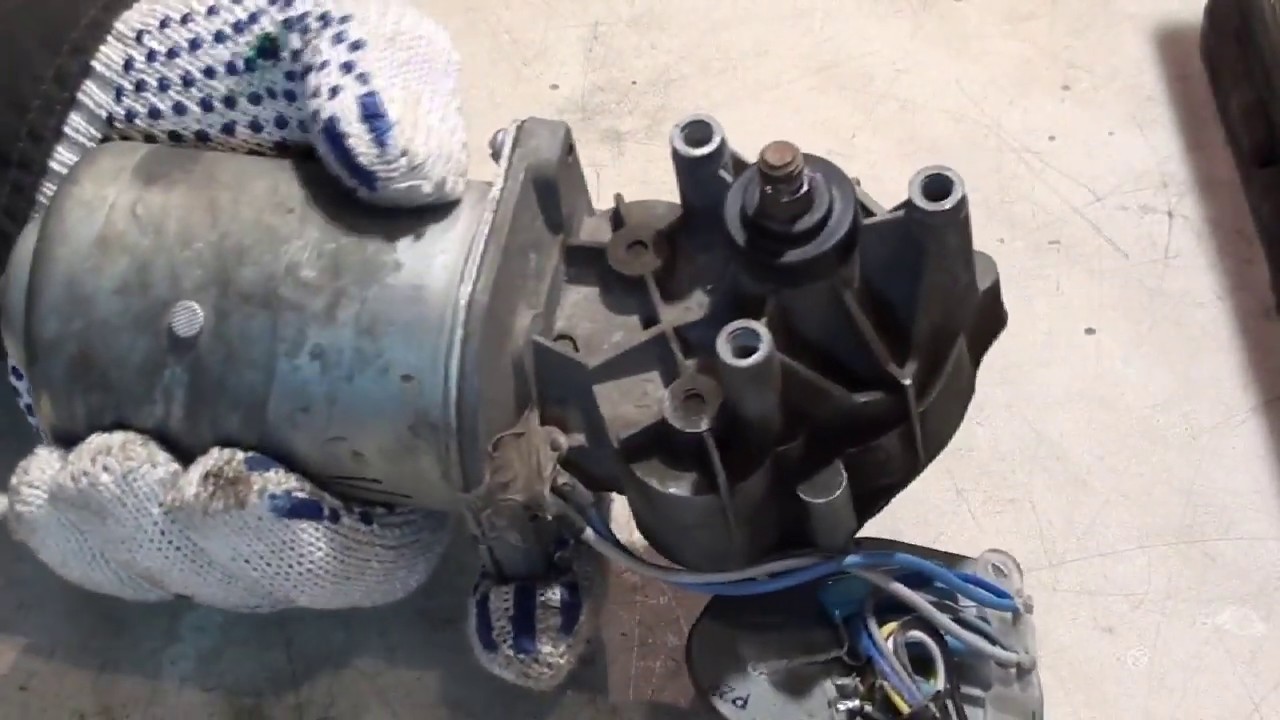

Далее я делал так, я снимал моторчик целиком с "трапецией" дворников, чтобы сразу проверить его работу. Отсоединяем проводку. Отворачиваем 4-е болта(см. на фото) на 8 и извлекаем "трапецию" с моторчиком.

Радости моей не было предела, когда при проверке оказалось, что моторчик живой и не нуждается в замене. Причина же оказалась в проводке, просто закоротило. Перемотал её по-новой и никаких проблем нет.
Надеюсь, что запись окажется полезной.

Если забастовали дворники: почему ломается и как чинить стеклоочиститель

Старенький и изношенный механизм стеклоочистителя отказывает обычно именно зимой – когда от холода каменеет смешанная с влагой и ржавчиной смазка и становится хрупким пластик. Все, что можно по-быстрому сделать непосредственно под капотом – к сожалению, лишь временные полумеры. Кардинально решить вопрос с медлительными и через раз двигающимися щетками можно лишь полной переборкой механизма редуктора и трапеции.

Если «дворники» умерли внезапно, без предупреждений, а возраст механизма не так уж велик, причину, скорее всего, нужно искать в электрической части, и есть шанс отделаться малой кровью. Но если щетки со временем становились все медлительнее, а трапеция издавала при работе посторонние звуки – проблема явно в механическом износе, и тут требуется полная ревизия и переборка. Впрочем, в большинстве стеклоочистителей нет ничего особенно хитрого, и с их «капремонтом» справится любой рукастый автовладелец с минимальным набором инструментов.

Конечно, когда машина нужна каждый день, без полной замены механизма стеклоочистителя на новый не обойтись. Аналоги недешевы, оригиналы нескромно дороги, но ничего не поделать, приходится раскошеливаться, ибо зимой без «дворников» безопасно проехать можно лишь от нескольких сотен метров до километра. Если же финансы поют романсы, а обстоятельства позволяют денек-другой покататься на общественном транспорте или каршеринге, можно снять механизм в сборе, принести его домой и, разложив на газетке на столе, в относительном комфорте, в тепле и с хорошим светом, полностью перебрать, успешно вернув ему работоспособность и ресурс.

Итак, поехали. Для примера возьмем механизм каноничной конструкции – конкретно ваш может весьма значительно отличаться от него внешне, но абсолютно все принципы и ключевые узлы аналогичны. Ну, за редкими исключениями. Наша задача – показать, что В ПРИНЦИПЕ в этом узле автомобиля нет ничего фантастически сложного, и что не боги горшки обжигают!

Основа механизма – рама: в ней находятся втулки для осей поводков щеток, и к ней же крепится редуктор с двигателем. Рама бывает сваренная из нескольких штампованных деталей или составная из трубок с запрессованными соединяющими пластинами – это не принципиально. Железяка эта грубая и условно вечная: проблем с рамой не бывает, разве что при серьезном ДТП.

Во втулках движутся оси, которые и приводят в движение поводки щеток стеклоочистителя. С одной стороны на осях выполнен конус со шлицами и резьба для крепления поводка, а с другой имеются кривошипные ведомые рычаги со сферическими головками – шаровыми шарнирами:

На эти рычаги (ведомые) движение передают (от рычага ведущего, о котором будет ниже) толкающе-тянущие тяги, с установленными в торцах втулками шаровых шарниров:

Втулки шаровых шарниров в торцах тяг – пластиковые, упругие. Надеваются на шары они с небольшим усилием и защелкиваются. Снимаются – так же, с преодолением упругости пластика, поддевая отверткой.

Шаровые шарниры работают с консистентной смазкой, которая со временем высыхает или вымывается. Профилактика шарниров представляет собой их разборку, очистку от старой смазки с грязью (либо кисточкой в бензине, либо старой зубной щеткой с мылом и под горячей водой) и набивку свежей смазки. Лучше не народно-повсеместный Литол-24, а что-то более влагостойкое, хотя на крайний случай сгодится и он.

Если шарниры разобрались и собрались с заметным усилием, то все в порядке, но иногда причиной неработоспособности трапеции бывают именно они: пластиковая втулка раздалбывается и просто соскакивает с шарика в процессе работы. В этом случае втулки заменяют на новые – они состоят из двух частей и защелкиваются друг в друга с обеих сторон отверстия в тяге. Чаще всего их можно приобрести в виде ремонтных деталей, а то и подобрать от каких-то иных, более распространенных и/или дешевых моделей авто, воспользовавшись опытом владельцев таких же машин с тематических форумов. К примеру, на Ford Focus идеально подходят втулки от ВАЗов 10-го семейства и старше.

Сами узлы осей нередко бывают источником проблем, поскольку закисают чуть ли не намертво. Если после снятия тяг с шариков кривошипов осей оси крутятся вручную с заметным усилием – их разборка неизбежна.

Этот достаточно простой осевой шарнир бывает реализован по-разному. В нашем случае ось вращается в бронзо-графитовой втулке, которая редко дает выработку и люфт, но как раз склонна к закисанию и подклиниванию. В этом случае узел разбирается, ось вынимается, чистится ось и втулка, смазывается консистентной смазкой (внутри бронзовой втулки имеется кольцевая проточка – накопитель смазки). Не потеряйте резиновое уплотнительное колечко, препятствующее затеканию влаги в осевой шарнир сверху в дождь и снег!

Иное решение, также часто встречающееся – пластиковая втулка, в которой вращается ось. Такой вариант не заклинивает, а наоборот, разбалтывается, ибо втулку съедает грязь и песок. Щетки начинают болтаться, задевать за капот и т.п. В подобной ситуации втулки меняются – на разные машины их, опять же, можно купить в виде запчастей, или же их изготавливают и рассылают страждущим форумные самодельщики, если деталь не выпускается отдельно.

После того, как все внешние подвижные узлы изучены, разобраны, почищены и смазаны, стоит заглянуть внутрь мотор-редуктора. Он тоже с годами «устает» – стираются щетки и коллектор, каменеет смазка в червячной передаче, окисляются контакты выключателя режима однократного хода щеток.

Как правило, разбирается мотор-редуктор достаточно просто, никаких специальных инструментов не требуется:

Коллектор двигателя, если он не съеден вусмерть, слегка чистим мелкой наждачной бумагой:

Червячную пару промываем от старой смазки и грязи:

Выгребаем старую смазку из корпуса редуктора, промываем внутренности или протираем насухо салфетками, бумажными полотенцами или ветошью. Закладываем новую смазку – внутрь редуктора влага обычно не попадает, поэтому тут точно сгодится Литол:

Проверяем состояние щеток и пружин, и если длина щетки равна или меньше ее ширины – меняем: это неизбежно, увы. Можно попытаться найти изначально нужные, а можно купить любые недорогие в магазинах электроинструмента, в отделе запчастей, и подогнать размер, подточив щетки наждачкой или надфилем. А вот заменить их, как на электродрели с помощью отвертки и пинцета, не факт, что удастся. Щетки на таких моторчиках частенько меняются только с помощью паяльника.

Контакты контактной группы «парковки» щеток (они необходимы, чтобы щетки при однократном касании подрулевого переключателя всегда делали полный цикл «вперед-назад» и останавливались строго в горизонтальном положении) чистим мелкой наждачкий-«нулевочкой».

Кулачок на валу ведомой шестерни червячной передачи, который нажимает на контактную группу, густо смазывать не надо – оставляем его сухим или смазываем, буквально коснувшись масляным пальцем, едва-едва. Смазка не должна попасть в контакт.

На выходном валу ведомой шестерни редуктора установлен еще один кривошип – ведущий. На его конце – сдвоенный шарик, который приводит в движение две тяги – правого и левого «дворников». В нашем случае этот кривошип – внешний, наружный. Но бывают конструкции механизмов стеклоочистителей, где ведущий кривошип – внутренний, спрятанный в корпус редуктора. Технической разницы между этими решениями нет – просто вопрос реализации.

Тем не менее этот элемент – зачастую единственный во всем механизме, который требует регулировки после разборки и сборки. Поскольку кривошипный рычаг устанавливается на выходной вал редуктора посредством конической посадки на мелкие шлицы, поставить его можно в любом положении. Но правильное – только одно. Ибо от положения ведущего кривошипного рычага зависит кинематика движения щеток.

Для понимания: к примеру, штатно щетки движутся в секторе от 9 до 12 часов по условному циферблату, где 9 – парковочное положение, а 12 – крайнее верхнее. Если же ведущий рычаг зафиксировать на валу редуктора «на час левее», то рабочий сектор щеток сместится в участок от 10 до 13 часов. Если «на час правее», сместится в участок от 8 до 11. Ну или наоборот – не суть.

Ошибочно думать, что это можно выправить изменением положения поводков щеток на осях: ось ведущего кривошипа связана, как мы помним, с контактами парковочного выключателя – эксцентриковый кулачок должен размыкать его в строго определенном положении. Поэтому корректная установка рычага ведущего кривошипа очень важна. Инструкции по его правильной установке, как правило, в интернете есть для любого механизма стеклоочистителей. Хотя попадаются и конструкции, которые неправильно просто не собрать – там достаточно повторить положение деталей, отмеченное до разборки.

Все, ремонт закончен! Перед окончательным монтажом механизма стеклоочистителей на место желательно для начала просто подключить электрический разъем и проверить, что все двигается, жужжит ровно, мягко и негромко, а по-хорошему еще и убедиться, что ток потребления мотор-редуктора без установленных поводков со щетками не превышает 1-2 ампер.

Как проверить мотор стеклоочистителя автомобиля — полезные советы и инструкция

Мотор стеклоочистителя является важной частью автомобильной системы, которая обеспечивает чистоту лобового стекла во время дождя или снегопада. Чтобы убедиться, что ваш мотор стеклоочистителя функционирует правильно, важно выполнить регулярные проверки. В этой статье я расскажу вам о том, как проверить мотор стеклоочистителя вашего автомобиля.

Проверка внешнего состояния мотора стеклоочистителя

Перед тем, как проверить работу мотора стеклоочистителя, важно убедиться, что сам мотор находится в хорошем состоянии. Вот несколько шагов, которые помогут вам выполнить эту проверку:

• Визуальный осмотр: Проверьте мотор на предмет видимых повреждений, таких как трещины или признаки износа.
• Проверка проводов: Убедитесь, что провода, соединяющие мотор со стеклоочистителем, не ослаблены и не повреждены.
• Состояние резиновых прокладок: Откройте крышку мотора стеклоочистителя и проверьте состояние резиновых прокладок. Если они изношены или повреждены, замените их.

Проверка работоспособности мотора стеклоочистителя

После того, как вы убедились в хорошем состоянии мотора стеклоочистителя, перейдем к проверке его работоспособности:

1. Включите зажигание автомобиля и включите стеклоочистители. Мотор стеклоочистителя должен работать тихо и без каких-либо посторонних шумов.
2. Проверьте скорость движения щеток стеклоочистителя. Они должны двигаться плавно и равномерно по всей поверхности лобового стекла.
3. Проверьте эффективность очищения. Включите стеклоомыватель, и убедитесь, что стеклоподъемники хорошо очищают лобовое стекло от грязи и воды.

Если вы замечаете какие-либо проблемы в работе мотора стеклоочистителя, рекомендуется обратиться к специалисту автосервиса для проведения диагностики и ремонта.

Описание и проверка моторчиков дворников

Двигаясь по оживлённой трассе в условиях дождя, при постоянно разлетающейся из-под колёс встречных и попутных автомобилей грязи, водитель сталкивается с необходимостью своевременной чистки лобового стекла. От чистоты этого элемента зависит безопасность передвижения. Очистку выполняют дворники, но, как и всякая механика и электрика, они могут внезапно отказать.

Что это такое и как работают?

При выходе из строя дворников, когда невозможно сразу выявить конкретную поломку, возникает необходимость проверить электрику, а именно: блок реле и сами моторчики дворников. Последние представляют собой шаговые двигатели – таково современное исполнение электропривода, играющего первейшую роль в работоспособности дворников. Они подключены через простейшую микроконтроллерную плату, оснащённую реле – электромагнитом с сердечником, связанным с замыкающимися и размыкающимися контактами. Через этот своеобразный коммутатор и подключены электродвигатели, а их работой управляет не только само реле времени, но и микроконтроллер драйвера.

В ряде случаев выходит из строя не релейно-управляющий блок, а сам двигатель дворников.

По умолчанию моторчики помещены под корпус кабины и капот – этим они защищены от дождя. Равно как и плата реле и драйвера, они изолированы от окружающей среды. Работают эти двигатели в прерывистом, медленном и быстром режимах. Сам по себе стеклоочиститель (дворник) состоит из щётки, несущей конструкции, щёточной и редукторной оси, самого редуктора и двигателя, связанного с чистящим стекло устройством. Электрическая и механическая схемы рассчитаны на то, чтобы дворник при выключении возвращался в исходное состояние самопроизвольно.

Замена

Прежде чем установить новый мотор на дворник, необходимо вначале снять старый. Если проверка релейного модуля показала, что сам управляющий блок исправен и работоспособен, а дворники не застряли, их не заклинило, и они механически должны работать (щётки, оси и основа по-прежнему в действии), значит, нужно «лечить» электродвижущую составляющую, которая находится как раз на оси вращения дворников.

Изредка мотор дворника отказывает из-за заводской недоработки. В этом случае нужен либо ремонт, либо замена моторчика.

На более старых авто – скажем, Lada Priora, КамАЗ, «Таврия» – потребуется полностью разобрать «дворниковый» механизм. Фиксация некоторых компонентов выполнена заводом-изготовителем при помощи винтогаечных соединений. Присутствуют также прокладки и пластиковые втулки, накладки.

Проводная колодка напаяна на жгут из силовых проводов. Отсоедините её, применяя слегка приподнятый край уплотнителя из резины. Вытаскивание колодки производится через технологическую щель, размещённую в перегородке отсека мотора. Затем вытащите сам дворник. В качестве примера – модель машины линейки ВАЗ, пошаговая инструкция по снятию моторчика заключается в следующем.

Отвинтите гайки, скрепляющие щёточные рычаги. Снимите их с конусообразных шлицев электропривода дворника. Убедитесь, что на шлице нет проникающей смазки – ранее изделия, имеющие винтовые соединения, промазывались «ниточкой» из краски, чтобы неопытные пользователи не стремились разобрать устройство, рискуя при этом повредить его.

Рычажно-щёточные приводы снимите, открутив другие гайки, удерживающие их на соответствующих винтах. Снимите все пластиковые втулки и резиновые уплотнительные детали.

Отключите и выньте проводную колодку, протащив её через специальную прорезь двигательного отсека.

Снимите сам дворник. Теперь его ничто более не держит. Снимите с него шайбу и подпружиненный фиксатор. Отключите тягу.

Снимите ещё три последних винта. Моторчик свободен.

Осмотрите мотор дворника. Обнаружив неисправности, устраните их. Может потребоваться замена конкретных компонентов, например, внутренних шарикоподшипников.

При невозможности ремонта купите для дворника новый, аналогичный по мощности и другим характеристикам, двигатель.

Затем соберите, действуя в обратной последовательности, систему стеклоочистителя.

Как проверить?

Моторы дворников расположились в водонепроницаемом отсеке. Задний стеклоочиститель разместился в дверце багажника (у современных авто, включая подавляющее большинство иномарок). Чтобы проверить состояние моторчика, демонтируйте облицовочные компоненты, под которыми он скрыт. Для проверки, к примеру, передней системы очистки стёкол, пройдите последовательно через несколько этапов, которые заключаются в следующем. Ознакомьтесь со схемой подключения перед началом работ.

Моторчик отказал, так как биметаллическая пластинка, играющая роль замыкателя и размыкателя (нажимающего на контакты элемента), не действует. При этом плавкий предохранитель цел. Убедитесь, что проводка, отвечающая за запуск и поведение моторчика, не повреждена. Протестируйте состояние контактов. Если где-то оборван провод – восстановите соединение. Провод с нарушенной изоляцией должен быть заменён.

Далее проверяется переключающий элемент дворников. При обнаружении его в нерабочем состоянии замените этот элемент.

Наконец, нерабочий моторчик может «залипнуть» в одной точке, и при этом не крутиться. Если такое случилось, то потребуется его разборка. Иногда бывает, что зазор между ротором и статором моторчика засорён посторонними частицами – остатками масла, дизельного топлива, на этом месте легко собирается пыль, отчего образуется липкая грязь. Мотор может не крутиться и по причине неисправных обмоток – если повреждена хотя бы одна, то он часто застревает на одном и том же месте, либо ротор перестаёт крутиться. Межвитковое замыкание двигателя приведёт к тому, что конкретная обмотка сгорит. Поможет лишь перемотка этой обмотки. В большинстве случаев моторчик лучше заменить новым.

Проверьте провода, соединяющие двигатель с колодкой. Протестируйте биметаллическую пластинку – если она повреждена, то замените её.

Бывает, что биметаллическая пластинка исправна, но моторчик не запускается, а предохранитель при попытке запустить дворники тут же перегорает. Проверьте основные конструкции (рычаги) дворников. Примёрзшие к стеклу щётки, не давая дворникам работать, заставляют застопориться и моторчик, отчего потребление им тока возрастает в 10 и более раз, а такой ток превышает для предохранителя предельно допустимое значение.

Если двигатели дворников начинают работу, но не в том режиме, и их переключение не работает, проверьте исправность микроконтроллернорелейного модуля системы.
