Задние тормоза Весты или аналог от ford fusion
Здравствуйте, мои дорогие читатели статья очень спорная и есть много людей кто совершенно не владеет данной информацией в покупке запчастей!
В Ладе Весте устанавливают задние тормозные механизмы как барабанные так и дисковые, сегодня же мы поговорим про барабанные!
Этим летом я трудился в такси в Анапе, и ко мне приехал мой друг на Весте и с ним случилась неприятность, перед тем как поехать в Анапу он заменил в сервисе задние колодки, в общем что то установили не так, по дороге что то хрустнуло, трещало но время ночь проехали Ростов ремонтироваться ни времени ни сил нет, скорость на минимум и тихонько до Анапы
.

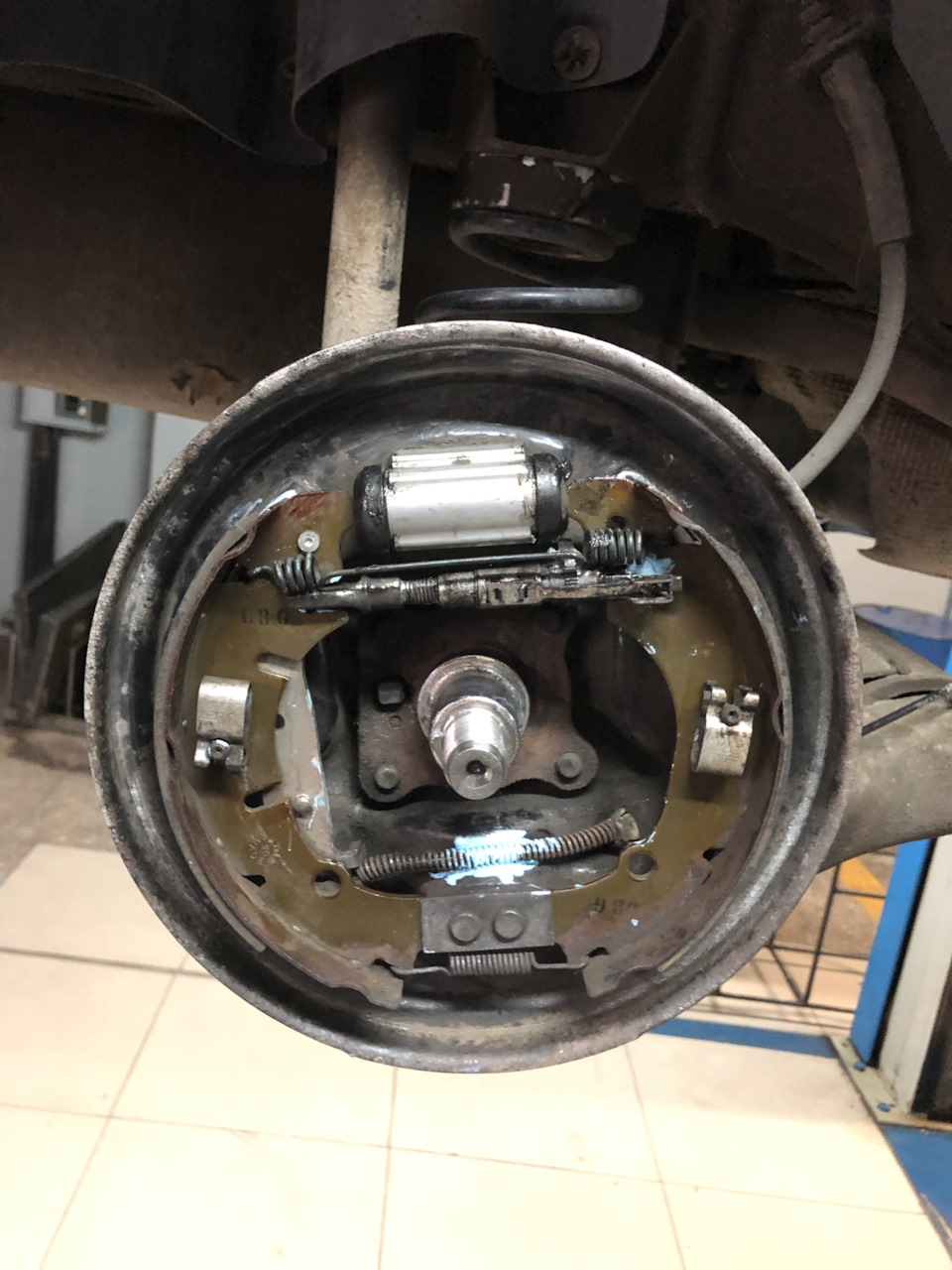

Встретив его мы сняли барабан, а там полная каша, разбит и цилиндр и и пружины и механизм затяжки, вобщем капец.
В местных магазинах в наличие только колодки Триалли по цене в 1300 р и цилиндр за 1100 остального ничего нет только под заказ и цены космос так как на пружинки особо спроса нет.

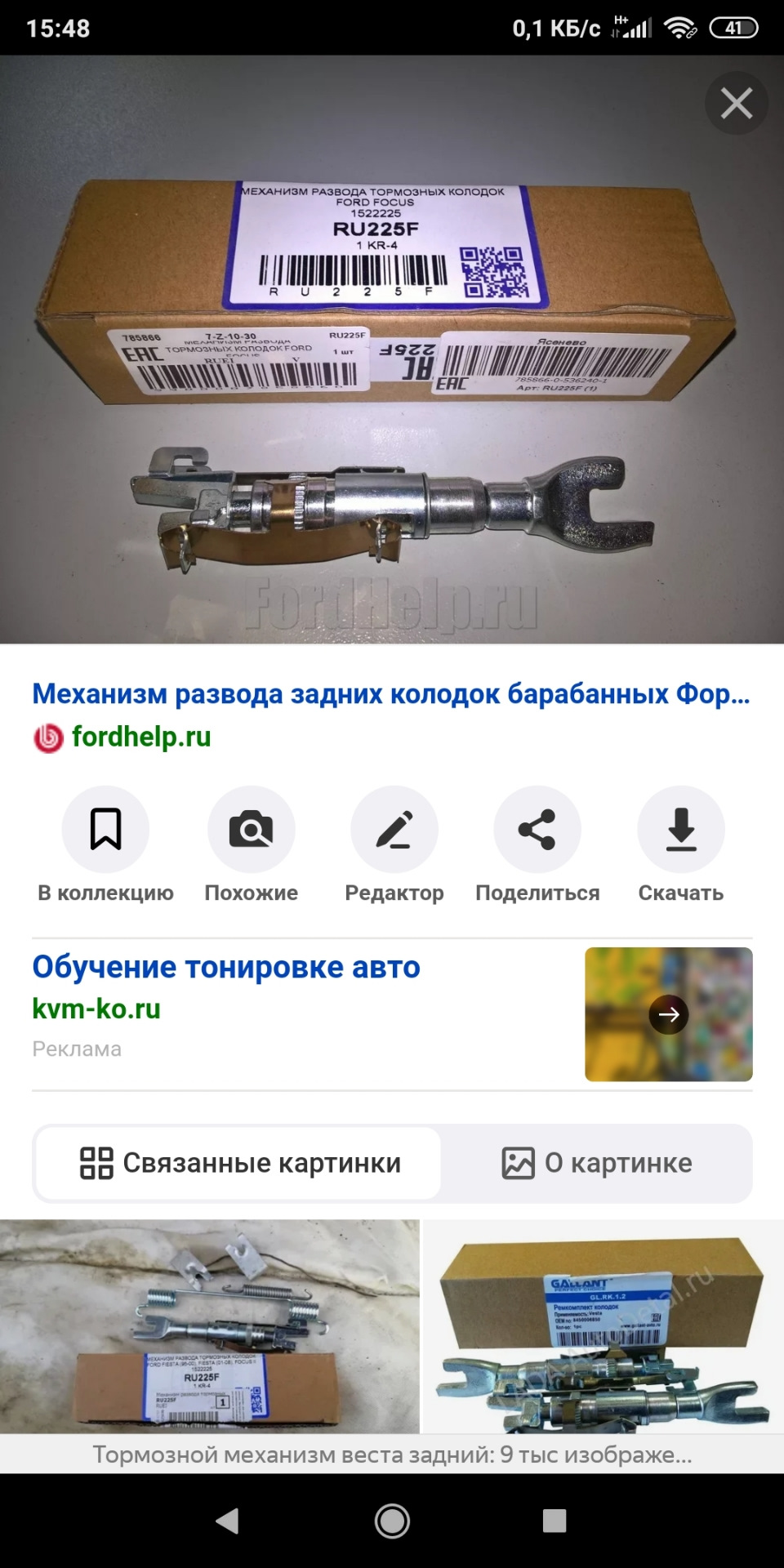

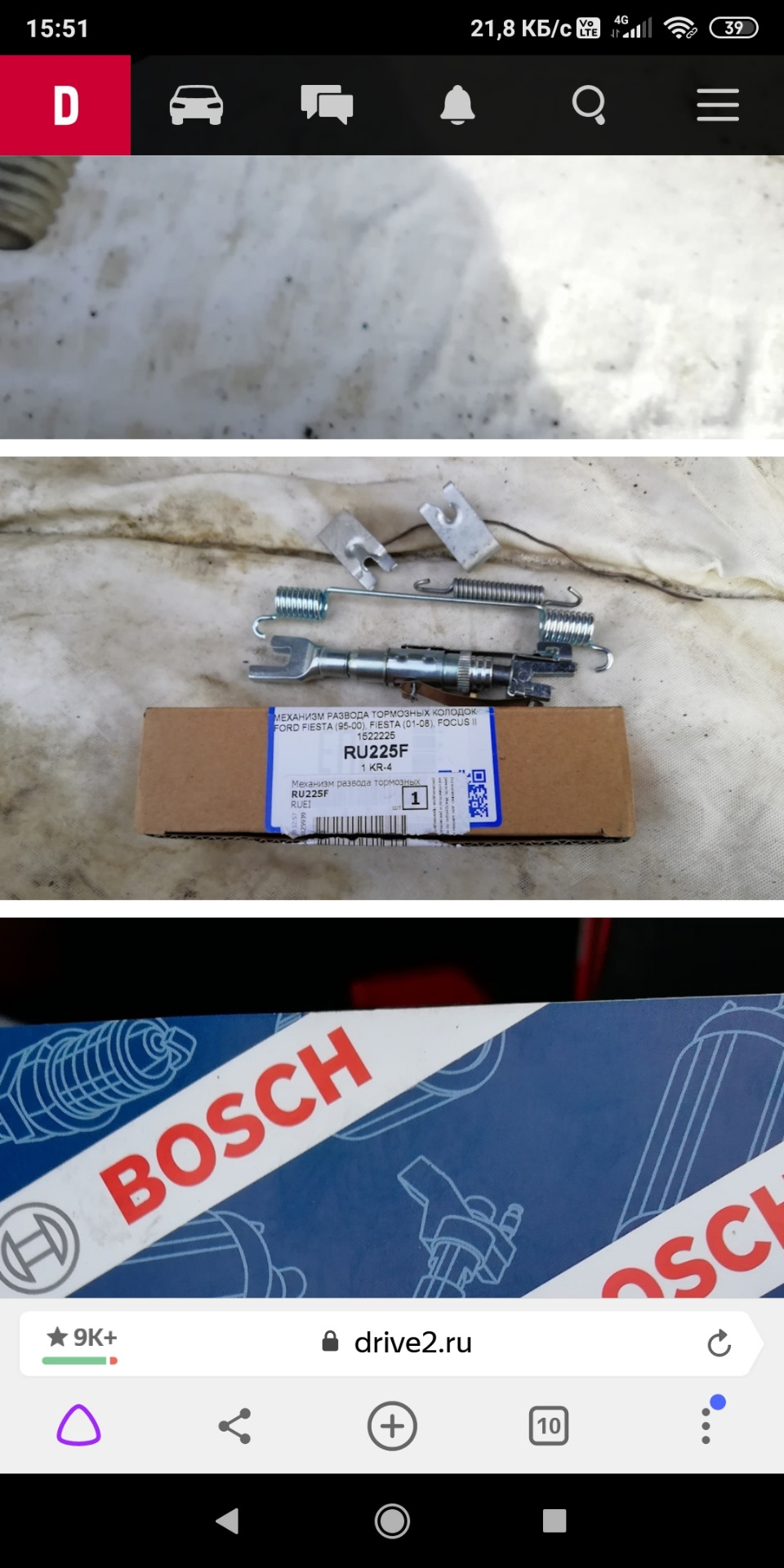

Долго думали читали инфу и доперли что все это подходит от форд фьюжн, при чем по очень приемлемым ценам, ждать запчасти все равно долго и боялись что они не подойдут, поэтому мы поехали в официальный магазин форд в Новороссийске .

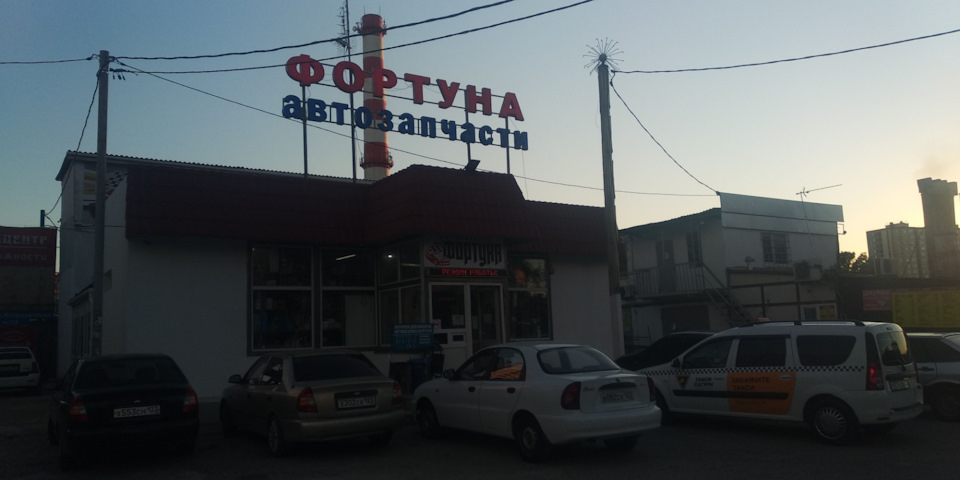

Прибыв в магазин стали объяснять что нам нужны тормоза на Весту, на что продавцы прокрутили у виска и показали взглядом на выход, но показав разбитые детали они в один голос сказали это точно Форд!
Цены в разы меньше на все, и полно аналогов если что ! Причем по многим позициям в интернете товар с артикуламт весты предлагает аналог в ниссан микры и все, но для форд список будь здоров на любой кошелек.
Так что уважаемые друзья если вы надумаете заменить задние колодки, не поленитесь посмотреть цены от форд фьюжн, всем пока!
АВТОВАЗ рассказывает, какие задние тормоза лучше дисковые или барабанные
АВТОВАЗ открыл новую рубрику «Ладная механика», в которой отвечает на вопросы поклонников автомобилей Лада. Первый сюжет посвящен задним тормозам, где специалист рассказывает, почему АВТОВАЗ до сих пор использует сзади тормозные барабаны, а не диски.
Причины, по которой лучше выбрать задние барабанные тормоза, а не дисковые:
1. При торможении под действием инерции передняя ось нагружается (давление на колесо больше), а задняя — разгружается. Для эффективного торможения дисковых тормозов спереди нужно усилие поменьше, а для эффективного торможения задних барабанов — побольше. Но т.к. задняя ось при торможении разгружена, передним и задним тормозам нужно одно единственное усилие, которое развивается в гидравлической системе торможения.
2. Дисковые тормоза меньше защищены от грязи и пыли, которая вылетает из под передних колес. В результате чего увеличивается износ тормозных колодок (замена колодок на барабанных тормозах выполняется гораздо реже). На первых ВАЗ-2105 на задней оси изначально были установлены дисковые тормоза, колодки приходилось менять каждые 500-2000 км.
3. Из-за грязи и влаги задние дисковые тормоза (ЗДТ) могут «смазываться». Чтобы вернуть эффективность их нужно просушить.
4. Ранее в тормозной системе применялся «колдун» (распределяет усилия между тормозными механизмами). Он требовал постоянного внимания, т.к. если он не правильно отрегулирован или неисправен машина тормозила некорректно. У современных автомобилей Лада этой проблемы нет, т.к. все они комплектуются системой АБС, это позволило АВТОВАЗу перейти с «механики» на «электронику».
5. Результаты различных испытаний показывают, что эффективность задних дисковых и барабанных тормозов при повседневной езде примерно одинаковая. Преимущество дисковых тормозов перед барабанными заметно только при торможении на скорости 120 км/ч и выше.
6. Дисковые тормоза вместо барабанных ставят на машинах, у которых «клевок» при торможении не так сильно заметен. Например, ЗДТ есть на Гранте и Калине спорт, у которых измененная подвеска и уменьшенный клиренс.
Вывод: для автомобиля, который будет эксплуатироваться в городе по правилам ПДД, практичней использовать в качестве задних тормозов барабаны. В этом случае задние дисковые тормоза — это маркетинговый штрих, за который нужно еще заплатить.
Где купить: дисковые и барабанные тормоза есть в нашем интернет-магазине.
Напомним, на новинках АВТОВАЗа седане Лада Веста и кроссовере XRAY задние тормоза барабанные, но спортивные версии с доработанной подвеской и другими колесами будут иметь уже задние дисковые тормоза.
Тормозная система
Тормозная система атомобиля Lada Vesta состоит из переднего и заднего тормозных механизмов, тормозного привода и привода стояночного тормоза.
Передний тормозной механизм дисковый, с подвижным суппортом и автоматической регулировкой зазора между диском и колодками.
Задний тормозной механизм барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном.
Тормозной привод ножной, гидравлический, двухконтурный с диагональным разделением контуров, с вакуумным усилителем и антиблокировочной системой тормозов (АБС) с электронным распределением тормозных сил по осям автомобиля.
Общая схема гидравлического контура тормозной системы: 1 — передние тормозные механизмы, 2 — задний тормозные механизмы, 3 — гидроагрегат (блок) АБС, 4 — вакуумный усилитель, 5 — главный тормозной цилиндр с бачком, 6 — передние тормозные шланги, 7 — задние тормозные шланги, 8 — тормозные трубки
Привод стояночного тормоза ручной, с тросовым приводом на колодки тормозных механизмов задних колес.
На автомобиль устанавливают стояночную тормозную систему с тросовым приводом на тормозные механизмы задних колес.
Педаль тормоза — подвесного типа, установлена на отдельном кронштейне, который прикреплен к щиту передка (вид со снятой панелью приборов).
ПРИМЕЧАНИЕ
Кронштейн тормозной педали прикреплен к щиту передка теми же шпильками, что и вакуумный усилитель.
Рис. 6.1. Вакуумный усилитель: 1 — толкатель; 2 — шпилька крепления вакуумного усилителя; 3 — вакуумная камера; 4 — вилка толкателя; 5 — защитный чехол блока клапанов; 6 — прокладка корпуса
На кронштейне педали установлен комбинированный выключатель сигналов торможения. В корпусе выключателя расположены выключатель стоп-сигналов и датчик положения педали тормоза, который выдает сигналы контроллеру систем управления двигателем.
Вакуумный усилитель (рис. 6.1), установленный между механизмом педали и главным тормозным цилиндром, при торможении за счет разрежения во впускной трубе двигателя через шток и поршень первой камеры главного цилиндра создает дополнительное усилие, пропорциональное усилию от педали.
Шланг, передающий разряжение из впускной трубы в вакуумный усилитель, соединен с камерой усилителя.
. через обратный клапан. Клапан удерживает разрежение в усилителе при росте давления во впускной трубе. Клапан вставлен в корпус усилителя через резиновую втулку.
Главный тормозной цилиндр типа «тандем» гидравлического привода тормозов установлен в подкапотном пространстве непосредственно на вакуумном усилителе тормозов. Фланец 5 (рис. 6.2) для соединения с вакуумным усилителем тормозов уплотнен резиновым кольцом.
Цилиндр состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с правым передним и левым задним тормозными механизмами, вторая — с левым передним и правым задним.
На главный цилиндр через резиновые соединительные втулки 3 и 9 (см. рис. 6.2) установлен и закреплен на цилиндре резьбовым штифтом бачок 2, внутренняя полость которого разделена перегородками на три отсека. Каждый из двух передних отсеков питает одну из камер главного тормозного цилиндра, а задний отсек питает главный цилиндр гидропривода выключения сцепления.
Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «МАХ» и «МIN» для визуального контроля уровня тормозной жидкости. Сверху расположена наливная горловина, закрытая пластмассовой пробкой.
При нажатии на педаль тормоза поршни главного тормозного цилиндра начинают перемещаться, рабочими кромками манжет перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости.
В верхней части бачка установлен датчик уровня тормозной жидкости. При падении уровня жидкости ниже допустимого в комбинации приборов загорается сигнализатор неисправного состояния тормозной системы.
Рис. 6.2. Главный тормозной цилиндр с бачком: 1 — разъём датчика уровня тормозной жидкости; 2 — бачок; 3, 9 — соединительная втулка; 4 — толкатель поршней; 5 — фланец крепления к вакуумному усилителю; 6 — пробка бачка; 7 — метка «МАХ» уровня жидкости; 8 — метка «МIN» уровня жидкости; 10, 11 — штуцер крепления трубопровода
Тормозной механизм переднего колеса дисковый, с автоматической регулировкой зазора между колодками и диском 8 (рис. 6.3), с плавающей скобой. Подвижная скоба образуется суппортом 11 и однопоршневым рабочим цилиндром 4. Направляющая 9 колодок прикреплена болтами к поворотному кулаку. Подвижная скоба прикреплена болтами 1 к направляющим пальцам, установленным в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами 6. В полости рабочего цилиндра 4 установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском. При торможении поршень под воздействием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску, при этом сила прижатия колодок оказывается одинаковой. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.
Примечание: На спортивную модификацию Весты фирма Lada Sport разработала оригинальные механизмы тормозов с дисками диаметром 300 мм. Испытания показали, что тормоза Весты Спорт сохраняют эффективность после многократного торможения со скорости 150 км/ч.
Рис. 6.З. Тормозной механизм переднего колеса: 1 — болт крепления направляющего пальца; 2 — клапан выпуска воздуха; 3 — тормозной шланг; 4 — рабочий цилиндр; 5 — внутренняя тормозная колодка; 6 — защитный чехол направляющего пальца; 7 — щит тормоза; 8 — тормозной диск; 9 — направляющая колодок; 10 — прижимная пружина колодок; 11 — суппорт
Рис. 6.4. Тормозной механизм заднего колеса: 1, 7 — фрикционная накладка тормозной колодки; 2 — опорная стойка передней колодки; 3 — распорная планка с регулятором зазоров; 4 — рабочий цилиндр; 5 — верхняя стяжная пружина; 6 — задняя тормозная колодка; 8 — опорная стойка задней тормозной колодки; 9 — разжимной рычаг привода стояночного тормоза; 10 — трос привода стояночного тормоза; 11 — нижняя стяжная пружина; 12 — датчик частоты вращения колеса; 13 — передняя тормозная колодка; 14 — щит тормозного механизма
Тормозной механизм заднего колеса барабанный, с самоустанавливающимися колодками и автоматической регулировкой зазора между колодками и барабаном.
Тормозные колодки 6 и 13 (рис. 6.4) приводятся в действие одним гидравлическим рабочим цилиндром 4 с двумя поршнями.
Оптимальный зазор между барабаном и колодками автоматически поддерживается механическим регулятором (рис. 6.5), конструктивно объединенным с распорной планкой. При нормальном зазоре между колодками и барабаном вилка 13 передней колодки плотно прижата к торцу резьбовой втулки 5 (зазор 2 отсутствует). При этом упоры 9 и 12 сжимают (выгибают) пластинчатую пружину 11 и тем самым отводят собачку 10 от зубчатого венца 3 резьбовой втулки 5. По мере износа накладок колодок вилка 13 передней колодки начинает выдвигаться из резьбовой втулки (появляется зазор 2). Расстояние между упорами 9 и 12 увеличивается и пластинчатая пружина 11 собачки выпрямляется. Собачка 10 упирается в ближайший зуб зубчатого венца 3 резьбовой втулки 5 и поворачивает втулку на резьбовом наконечнике 7 вилки 6 задней колодки, тем самым удлиняя его. Общая длина распорной планки увеличивается, компенсируя износ накладок колодок.
Стояночная тормозная система приводимая в действие механически, состоит из рычага, установленного на основании кузова между передними сиденьями, тяги с регулировочным устройством и уравнителем, к которому присоединены два задних троса. Наконечники задних тросов 10 (см. рис. 6.4) соединены с разжимными рычагами 9 тормозных механизмов задних колес. Разжимные рычаги воздействуют на тормозные колодки.
Рис 6.5. Автоматический регулятор зазоров в тормозном механизме заднего колеса: 1 — кронштейн; 2 — регулировочный зазор; 3 — зубчатый венец резьбовой втулки; 4 — держатель вилки передней колодки; 5 — резьбовая втулка; 6 — вилка задней колодки; 7 — резьбовой наконечник вилки задней колодки; 8 — наружная втулка; 9, 12 — упор пластинчатой пружины собачки; 10 — собачка; 11 — пластинчатая пружина собачки; 13 — вилка передней колодки
Трос стояночного тормоза, натягиваясь, поворачивает разжимной рычаг 9 и через распорную планку 3 прижимает переднюю колодку 13 к тормозному барабану. Получив жесткий упор о распорную планку, разжимной рычаг прижимает к тормозному барабану заднюю колодку 6.
Рычаг привода стояночного тормоза фиксируется в поднятом положении храповым механизмом, состоящим из собачки и зубчатого сектора.
При поднятом рычаге выключатель А, расположенный на кронштейне крепления рычага, включает сигнализатор в комбинации приборов. После опускания рычага стояночного тормоза колодки отходят от барабана под действием стяжных пружин.
В процессе эксплуатации стояночный тормоз не требует особого ухода.
Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться. Такая «экономия» приводит к обратному результату: трос, редко перемещаясь в оболочке, постепенно теряет подвижность, его заклинивает, в результате трос обрывается. Поэтому пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.
Гидравлическая система тормозов объединена в единое целое металлическими трубками и гибкими шлангами. Система заполнена специальной тормозной жидкостью класса DOT-4, которую необходимо периодически заменять. Порядок замены тормозной жидкости в системе описан ниже.
Датчик аварийного уровня тормозной жидкости поплавкового типа установлен в верхней части бачка главного тормозного цилиндра. Корпус датчика неразборный. При понижении уровня тормозной жидкости в бачке до предельно допустимого, по сигналу датчика в комбинации приборов включается сигнализатор красного цвета.
Кроме того, автомобиль оснащен электронными системами повышения активной безопасности: антиблокировочной системой (ABS) и в некоторых комплектациях — системой распределения тормозных усилий (EBD).
Как устроена тормозная система на Ладе Веста?
При покупке автомобиля автолюбители уделяют очень большое внимание тормозной системе. Так как эта система отвечает за безопасность и удобство езды. Неграмотно спроектированные и непродуманные тормоза могут стать причиной дорожно-транспортных происшествий и причинить собственнику автомобиля массу мелких неудобств.
В своем последнем творении (Lada Vesta) АвтоВАЗ проявил массу новшеств, начиная с дизайна, двигателя и заканчивая ходовой частью автомобиля. Тормозная система Лада Веста также не была обделена вниманием разработчиков и претерпела множество изменений и усовершенствований.
Описание нововведений
На Лада Веста тормоза получили ряд новых функций. У нового автомобиля во всех комплектациях присутствуют такие полезные системы как ABS+BAS. Передние колодки имеют несколько технологических отличий по отношению к задним. Lada Vesta оснащена более дорогими и качественными комплектующими тормозной системы, по сравнению с предыдущими автомобилями, которые выпускал АвтоВАЗ. Используются более совершенные механизмы и технологии.
На передние колеса Лада Веста установлены дисковые механизмы торможения. Задние колеса автомобиля оснащены барабанными системами. Кроме механизмов и технологий, перечисленных выше, Lada Vesta имеет:
- EBD (систему электронного распределения усилий торможения);
- HSA (систему, которая помогает осуществлять подъемы на возвышенности);
- ESC (также автомобиль оснащен системой курсовой устойчивости);
- TCS (противобуксовочная система, помогает выбираться из трудных ситуаций на дороге).
Множество технических инноваций делают Лада Веста первооткрывателем для российского автопрома в различных аспектах. Новшества в тормозной системе создают все условия для более безопасной и комфортной езды.
Диски и барабаны
Дисковые тормоза, которые установлены на передние колеса новой Лада Веста седан, работают по принципу колодок. Диски изготовлены так, что получают хорошее охлаждение и избегают излишнего нагревания, которое способно негативно сказаться на их работоспособности и безопасности езды.
Преимущества дисковых тормозов на Лада Веста:
- они лучше охлаждаются за счет постоянной вентиляции и циркуляции воздушных потоков;
- диски быстрее избавляются от воды и грязи, которые регулярно на них попадают;
- расположение дисковых тормозов на передних колесах дает преимущество автомобилю в скорости торможения, благодаря этому водитель минует множество опасных ситуаций на дороге.
На задних колесах Лады Веста стоят барабанные тормоза. Они, так же как и дисковые, соответствуют всем современным международным стандартам качества и обеспечивают безопасность владельцам автомобиля. Барабанная система лучше приспособлена к езде по плохим дорогам и бездорожью.
Такие тормоза работают более эффективно на грунтовых, грязных и запыленных трассах. Они четко срабатывают даже в самых неприятных погодных условиях для Лады Весты, но также хорошо функционируют на асфальте.
Сочетание барабанной и дисковой систем позволяет водителю Лада Веста уверенно чувствовать себя на любой дороге, вне зависимости от погодных условий и прочих внешних факторов. Тормоза работают с одинаковой эффективностью, как при быстрой, так и при спокойной езде.
Как Лада заботится о вашей безопасности?
Лада Веста имеет в своем арсенале особую адаптивную систему, которая предназначена для обеспечения максимального удобства процесса торможения. В автомобиль встроена электроника, которая определяет быстроту и степень усилия нажатия на педаль водителем. Это позволяет достичь максимально быстрой и своевременной остановки автомобиля в любой ситуации. Компьютер имеет мгновенную реакцию и заботится о безопасности водителя Лады Веста непрерывно, на протяжении всей поездки.
Также Lada Vesta оснащена встроенной электронной системой, предназначенной для распределения усилий. Она включается в тот момент, когда показатели нагрузки на дисковые и барабанные тормоза выходят за пределы установленной нормы. Эта система перераспределяет уровень нагрузки, и Lada Vesta продолжает движение без заносов.
Помимо всех перечисленных нововведений, Lada Vesta имеет систему курсовой устойчивости, которая отвечает за следующие функции автомобиля:
- при необходимости определенные (в зависимости от ситуации) колеса Лады Веста самостоятельно притормаживают и создают оптимальные условия для движения;
- может меняться крутящий момент;
- передние колеса Lada Vesta самостоятельно перенаправляются в правильную сторону.
Такие свойства позволяют Ладе держать верный курс во время резких поворотов. Траектория движения не отклоняется от нормы за счет торможения заднего колеса, расположенного внутри. Использование этой технологии позволяет водителю иметь хорошую управляемость Lada Vesta постоянно.
Вывод
В Lada Vesta седан производители внесли множество новых технический изменений, которые стали огромным шагом в сторону прогресса для российского автопрома. Все компоненты авто сделаны на европейском уровне. Задние и передние системы торможения, а также прочие вспомогательные технологии, которые используются в Lada Vesta, сделаны максимально качественно, на уровне лучших импортных автомобилей. Езда на новом российском автомобиле более комфортна и безопасна, чем на всех предшествующих моделях от АвтоВАЗ.
