�� Давление моторного масла теперь померить — не проблема на Nissan Murano Z52, при наличии ELM
Привет Вам!
Голова рукам покоя не даёт, поэтому произошло ещё одно открытие, для бывшего владельца Z51. На VQ35DE есть проблема с разрушением прокладки "пистолета" со временем, из-за чего падает давление масла и если вовремя не заметить — на капитальный ремонт или замену двигателя. Владельцы Z51 массово меняют датчики давления масла на другие, которые срабатывают при давлении менее 1 бар!
Но владельцы Z52 могут немного выдохнуть! У нас стоит широкополосный датчик давления масла, который измеряет конкретную величину давления, и об этом знает блок управления двигателя, правда значения видны через программу Torque PRO в милливольтах. Но я провел ряд экспериментов, чтобы понять на какое давление рассчитан этот датчик, чтобы перевести в физическую величину, кг/см2.

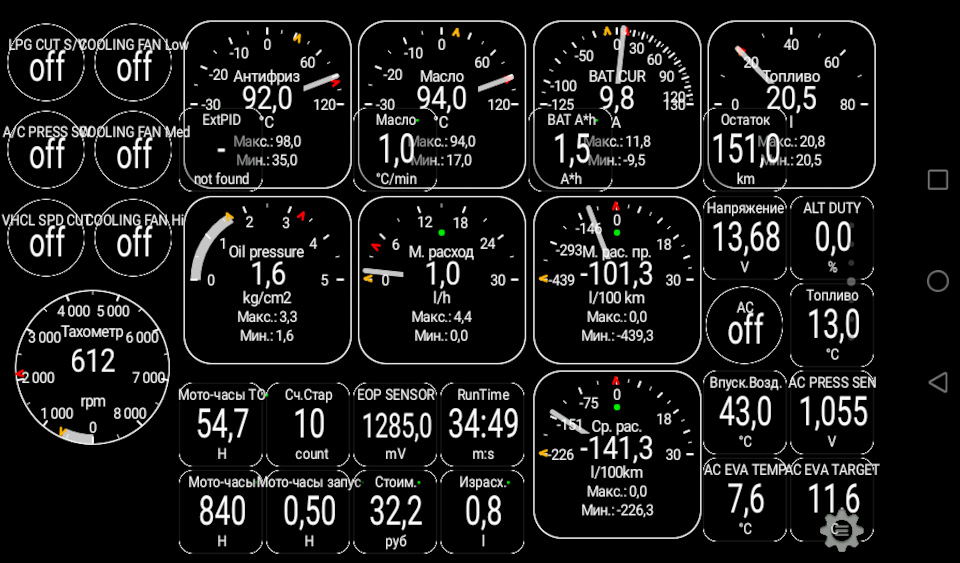

Давление на холостых оборотах 1,8 кг/см2 (Под паказателем температуры антифриза)

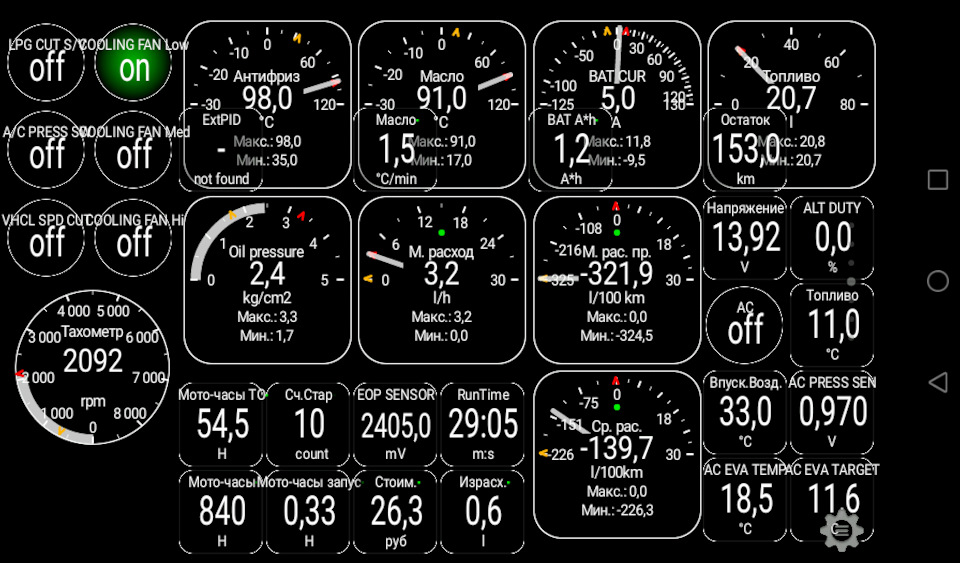

При 91 градусе масла при 2000 об/минуту 2,4 кг/см2

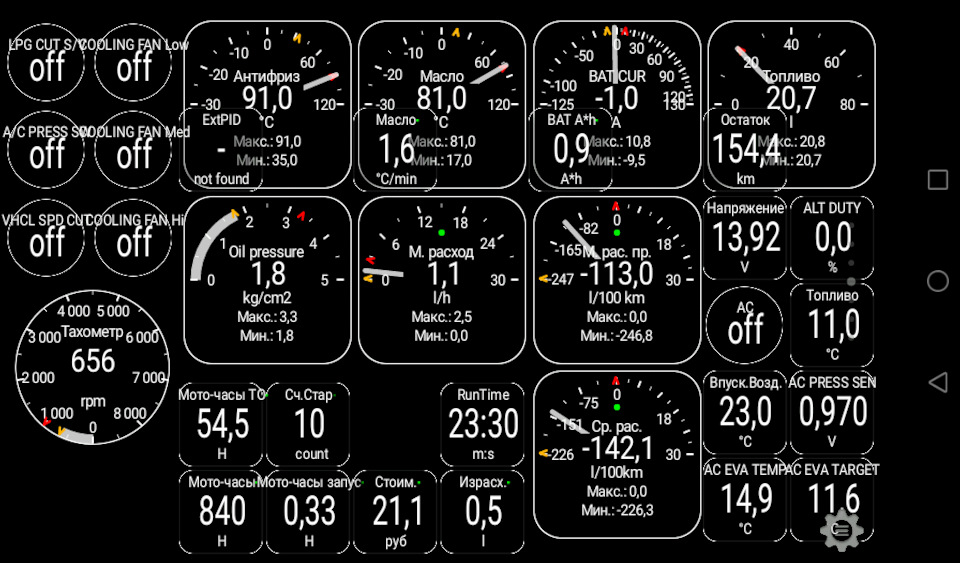

1,6 кг/см2 на холостых с 91 градусом масла

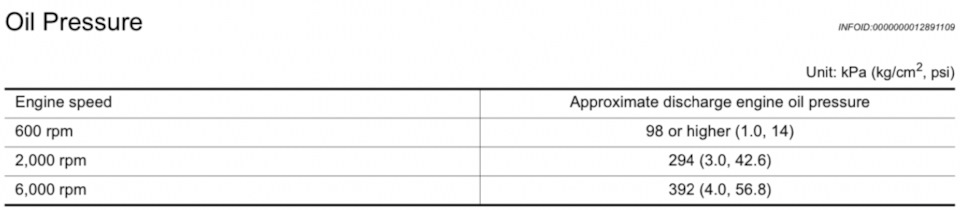

Контрольное давление при температуре масла 80 градусов
Теперь можно за 5 минут без обращения в мастерскую узнать какое давление масла! И так-же можно судить о текущей вязкости масла в любой момент. Я уже наметил ряд экспериментов с данным показателем, осталось дождаться окончания дилерской иглы:-)
Более того, видно, что похоже можно пробовать использовать масло 0W-20. Т.к. на холостых давление менее 1.2 кг/см2 не бывает, причём при температуре масла 90°C.
Chevrolet Captiva Клуб
Azon56 Старший лейтенант
Сообщения: 554 Зарегистрирован: 13 окт 2012, 20:59 Город: Оренбург Поблагодарили: 2 раза
Torque Pro: настройки, вопросы, обсуждение.
Сообщение Azon56 » 02 дек 2012, 12:06
Azon56 Старший лейтенант
Сообщения: 554 Зарегистрирован: 13 окт 2012, 20:59 Город: Оренбург Поблагодарили: 2 раза
Сообщение Azon56 » 02 дек 2012, 19:23
Посмотрите, как можно реализовать альтернативный БК посредством дешевого планшета на Android и дешевого Bluetooth ELM 327 interface и программы Torque pro. В программе настраивается куча параметров. Есть даже темы оформления)
Этот же планшет можно использовать как мультимедиа систему. Там и видео и музыка прям с планшета и с флешки, и навигация. Вообщем все, что может планшет. Можно из дома по wi-fi скидывать песни и видео. Подключить Line out к AUX, выпаянный на задней стороне магнитолы.
Необходимо только грамотно установить и будет вам балалайка на последнем Android co всеми плюсами и минусами.
Вообще можно использовать любой android-девайс. Телефон или мультимедиа плеер.
Планшет 7"-2000 руб б\у, Bluetooth ELM 327 interface — 400 руб, программа torque(если лицензия) — 150 руб. Еще нужна хорошая автомобильная зарядка для постоянного подключения.
Давайте подумаем, куда этот планшет можно гармонично установить.
ODB2, MUT3, ELM327 или как же получить желаемое?
Наверное каждый кто хоть раз столкнулся с «давлением ТНВД» и пробовал произвести диагностику натыкался на тот момент что по протоколу OBD просто невозможно прочитать те самые «Fuel Pressure». Пробовались различные программы, даже преславутый Evoscan который может работать по MUT3 не показывал.
Итак, палю тему, рассказываю как получить желаемые параметры.
Теорией особо грузить не буду, но вкратце расскажу.
Стандартный протокол OBD для получения текущих параметров использует т.н. стандартный набор PID (Parameter Identification — Идентификатор Параметра). Например для получения значения температуры охлаждающей жидкости программа отправляет запрос в блок ECU — «01 05». Где 01 это режим работы, т.е. получение текущих данных, 05 это PID или проще говоря ячейка памяти ECU где хранится значение температуры в шестнадцатиричном формате. Получив ее, программа переводит значение в десятичное число, и используя формулу A-40 выдает нам температуру в градусах Цельсия. Более подробно об этом можно почитать на страницах Википедии.
Но нам нужен протокол MUT3, значит стандартный режим опроса нам не подходит. Долгими изысканиями я все таки нашел как это сделать и готов поделиться с вами.
Нам понадобится любой сканер: Elm327 (BT, WIFI, USB), K-line в общем все что может прочитать машину хотя бы в стандартах OBD. Далее описываю использованные программы которые были под рукой и на которых результат успешный.
Для PC: Evoscan
Перед подключением нам необходимо добавить custom PID. В меню выбираем «Logging->Edit data item list». Перед нами окно со списком текущих PID, пощелкайте по ним, посмотри на форму справа чтобы было понятно что куда вставлять. Нажимаем «Add New Item». Справа в форме заполняем поля. В поле RequestID пишем: 87. В поле Eval: x*0.03125. Остальное по желанию. Так мы добавили PID который показывает нам наши «Fuel rail pressure» или по-русски: давление топлива в рейки или давление ТНВД.
Для Android: Torque Pro
Да, теперь с помощью обычного смартфона на платформе Андройд можно прочитать все что захочется. Открываем приложение «Настройки->Управление дополнительными PID/Датчиками». Далее «Добавить пользовательский PID».
В поле «OBD Mode и PID» пишем: А0 87. Имена придумывайте сами, они ни на что не влияют. Минимальное и максимальное значение указываем по вкусу. Вообще для нас 0 и 6 достаточно. Формула: А*0.03125. Нажимаем «Тест» проверяем что значение получено. Жмем «ОК». Все, у нас есть датчик отвечающий за давление ТНВД и мы его можем вывести на приборную панель. Вот как это выглядит:
А вот снимок окна с несколькими датчиками: давление ТНВД, детонация (он же уровень октанового числа топлива, он же показатель засажености двигателя. В идеале должен быть близок к 100), показатель обученной топливной коррекции (по нему так же можно видеть насколько забиты или «убиты» форсунки). Это рабочие параметры моего двигателя. ТНВД просит чистки, детонация в норме, залит 98 бензин, коррекция в минус потому что стоят форсунки от 93 на 15
Далее окно со списком custom PID которые представлены выше
Как видите все просто, если знать куда копать. И да, в Google-маркет есть плагин для Torque, MUT3. Мой совет — не покупайте. Это просто набор PID которые к нам не подходят, тем более можем все добавить руками.
Для Iphone: не готово
Для Apple-платформы есть единственная программа которая позволяет добавлять custom PID, я честно пробовал, программа отрабатывает, но не может прочитать ответ ECU. Буду связываться с создателем программы чтобы внес некоторые коррективы.
Сканеры Elm327 и не только можно приобрести у нашего одноклубника
И бонус — небольшой список custom PID и формул:
(для Evoscan все PID пишутся без A0 в начале, т.к. там и так уже протокол MUT3, в формуле вместа A подставляем x)
- ТНВД:
- PID: A0 87
- Формула: A*0.03125
- Единицы: Mpa
- PID: A0 27
- Формула: 100*A/255
- Единицы: %
- PID: A0 0D
- Формула: (0.1961*А)-25
- Единицы: %
- PID: A0 BB
- Формула: A*19.6/1000
- Единицы: mv
