Предохранители и реле Nissan Almera Classic (B10), 2006 — 2013

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы Ниссан Альмера Классика (Б10) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска с бензиновым двигателем QG16DE (1.6 n. DOHC).

В этой машине установлено три монтажных блока. Главный расположен в салоне, два других в подкапотном отсеке.

В моторном отсеке

Расположение компонентов: 1, 16, 26 — блоки предохранителей и реле.

Основной блок находиться в правой части около АКБ, дополнительный в левой стороне моторного отсека.

Предохранители для Ниссан Альмера Классик

1 (15А) СИНИЙ Электродвигатель отопителя
2 (15А) СИНИЙ Электродвигатель отопителя
3 ( ) — Резерв
4 (10А) КРАСНЫЙ Указатели поворота
5 (10А) КРАСНЫЙ Комбинация приборов фонари света заднего хода
6 (10А) КРАСНЫЙ Антиблокировочная система тормозов
7 (20А) ЖЕЛТЫЙ Стеклоочистители
8 (10А) КРАСНЫЙ Обогрев передних сидений
9 (15А) СИНИЙ Топливный насос
10 (10А) КРАСНЫЙ Дополнительные потребители
11 (20А) ЖЕЛТЫЙ Обогрев заднего стекла
12 ( ) — Резерв
13 (10А) КРАСНЫЙ Фары
14 (10А) КРАСНЫЙ Форсунки системы впрыска топлива
15 (10А) КРАСНЫЙ Комбинация приборов, часы
16 (15А) СИНИЙ Прикуриватель
17 (10А) КРАСНЫЙ Наружные зеркала заднего вида
18 (10А) КРАСНЫЙ Плафон освещения салона
19 (15А) СИНИЙ Замки дверей
20 (10А) КРАСНЫЙ Стоп-сигналы
21 (10А) КРАСНЫЙ Автомагнитола
22 (10А) КРАСНЫЙ Система управления двигателем
23 (10А) КРАСНЫЙ Подушки безопасности
24 (10А) КРАСНЫЙ Кондиционер
25 (10А) КРАСНЫЙ Система управления автоматической коробкой передач
26 (10А) КРАСНЫЙ Система зажигания

PS:1.видите в предохранителях в середине "белую штучку" это пинцет, удобно вытаскивать релюхи.))
2, чуть ниже видите "желтая на защелке" у них посередине релле на 10а и 15а?! Эти предохранители активируют систему “Super Sleep” и устанавливаются после выполнения специальных процедур.НЕ ТРОГАЙТЕ ИХ!

2.Монтажный блок подкапотном пространстве.(см.фото4)

1 ( — ) Резерв
2 ( — ) Резерв
3 ( — ) Резерв
4 (15А) Звуковой сигнал
5 (15А) Дроссельная заслонка
6 (10А) Габаритные огни
7 (10А) Система управления двигателем
8 ( — ) Резерв
9 (15А) Катушки зажигания
10 (30А) Цепь замка зажигания
11 (20А) Антиблокировочная система тормозов
12 (20А) Антиблокировочная система тормозов
13 (20А) Антиблокировочная система тормозов
14 (65А) 1-й главный предохранитель
15 ( — ) Резерв
16 ( — ) Резерв
17 (15А) Обогрев ветрового стекла
18 ( 5 А) Антиблокировочная система тормозов
19 (10А) Задний противотуманный фонарь
20 (20А) Комбинация приборов
21 (15А) Противотуманные фары
22 (15А) Дальний свет фар
23 (15А) Ближний свет фар
24 (100А)Генератор
25 (30А) 1-й электродвигатель вентилятора радиатора
26 (30А) 2-й электродвигатель вентилятора радиатора
27 (30А) Стеклоподьемник
28 ( — ) Резерв
29 (65А) 2-й главный предохранитель

в салоне в капоте

Блок предохранителей и реле nissan almera classic

Реле на обратной стороне блока предохранителей салона
Монтажный блок салона Альмера Классик имеет самое распространенное место установки, в пространстве под рулём ближе к двери водителя. Смонтирован в специализированном бардачке. При необходимости замены дополнительных реле, понадобится извлечь блок из посадочного места, так как они установлены с тыльной части и обеспечивают функционирование следующих устройств:

• 1 – комплекса кондиционирования;
• 2, 3 – зажигания;
• 4 – вспомогательных электрических механизмов.

Блок предохранителей Альмера Классик в салоне
Лицевая сторона салонного монтажного блока состоит из следующих устройств с плавкими вставками (большая часть которых имеет номинальный ток 10А – 4, 5, 6, 8, 10, 13, 14, 15, 17, 18, 20-26):

• 1, 2 – электрический мотор комплекса отопления (15А);
• 3, 12 – резерв;
• 4 – поворотники;
• 5 – лампочка заднего хода, освещение панели приборов;
• 6 – ABS;
• 7 – дворники (20А);
• 8 – подогрев кресел переднего ряда;

16 – предохранитель прикуривателя (15А);

Блок предохранителей Альмера Классик в салоне

• 17 – обогрев и регулировка внешних зеркал;
• 18 – освещение внутреннего салонного пространства;
• 19 – центральный замок (15А);
• 20 – салонные фонари;
• 21 – мультимедиа;
• 22 – ЭБУ силового агрегата;
• 23 – подушки безопасности;
• 24 – кондиционер;
• 25 – АКПП;
• 26 – зажигание.

Также на наружной поверхности установлены релейные устройства для обеспечения работы:

• 1 – стеклоподъёмников;
• 2 – задней противотуманки;
• 3 – центрального замка.

Реле на лицевой стороне блока расположены правее, номера им присвоены сверху вниз

Предохранители и реле Nissan Almera Classic (B10), 2006 — 2013

Большинство цепей питания электрооборудования японского седана защищено предохранителями. Мощные потребители тока подключены через реле. Защитные элементы установлены в монтажных блоках, которые находятся под капотом и в салоне.

Рассмотрены схемы Ниссан Альмера Классика (Б10) 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 года выпуска с бензиновым двигателем QG16DE (1.6 n. DOHC).

В этой машине установлено три монтажных блока. Главный расположен в салоне, два других в подкапотном отсеке.

В моторном отсеке

Расположение компонентов: 1, 16, 26 — блоки предохранителей и реле.

Основной блок находиться в правой части около АКБ, дополнительный в левой стороне моторного отсека.

В салоне

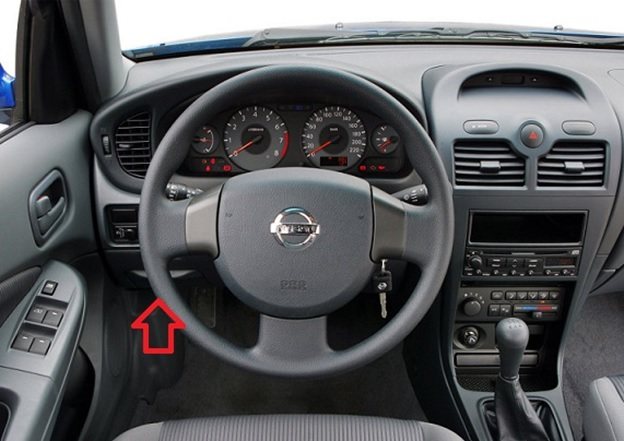

Монтажный блок находится слева от руля, под панелью приборов.

Предохранители и реле под капотом Альмера Классик

В моторном отсеке Альмера Классик смонтированы комплекты предохранителей и реле. Первый непосредственно у аккумулятора в левой части и состоит из следующих элементов (в основном с номинальным током в 15 Ампер – 4, 5, 9, 17, 21, 22, 23):

Расположение блоков предохранителей под капотом

• 1, 2, 3, 8, 15, 16, 28 – резерв;
• 4 – сигнал;
• 5 – регулятор дроссельной заслонки;
• 6 – габариты (10А);
• 7 – электронный блок управления силовым агрегатом (10А);
• 9 – катушки зажигания;
• 10 – замок зажигания (30А);
• 11, 12, 13 – ABS (20А);
• 14, 29 – первый и второй основной защитный элемент (65А);
• 17 – обогрев лобового стекла;
• 18 – ABS (5А);
• 19 – задняя противотуманка (10А);
• 20 – приборная панель (20А);
• 21 – передние противотуманки;
• 22, 23 – дальний и ближний свет;
• 24 – реле генератора (100А);
• 25, 26 – вентиляторы охлаждения радиатора (30А);
• 27 – стеклоподъёмники (30А).

Номера предохранителей в блоке моторного отсека

Релейная часть моторного пространства смонтирована у правого крыла Альмеры Классик. В ее состав входят следующие реле:

• 1, 3 – ближнего и дальнего света;
• 2 – комплекта для предотвращения угона;
• 4, 6, 10 – вентиляторов охлаждения радиатора;
• 5 – разъёма для диагностики антиблокировочной системы тормозов;
• 7 – сигнала;
• 8 – кондиционера;
• 9 – АКПП.

Номера реле в блоке под капотом

Предохранители и реле Nissan Almera Classic

Расположение реле в монтажном блоке в салоне.

1 — реле стеклоподъемников;

2 — реле заднего противотуманного фонаря;

3 — реле центрального замка

На обратной стороне монтажного блока салона находятся дополнительные реле

1 — реле системы кондици­онирования;

2 — 1-е реле зажигания;

3 — 2-е реле за­жигания:

4 — реле дополнительного оборудования

Блок реле и предохранителей под капотом

Подкапотное пространство автомобиля (вид сверху): 1, 16, 26 — блоки реле и предохранителей; 2 — бачок системы гидроусилителя рулевого управления; 3 — верхние опоры стоек передней подвески; 4 — пробка маслоналивной горловины, 5 — блок ABS; 6 — впускная труба; 7 — катушки зажигания; 8-топливная рампа; 9 — дроссельный узел; 10 -резонансная камера воздухоподводящего рукава; 11 — вакуумный усилитель тормозной системы; 12 — бачок главного тормозного цилиндра; 13 — бачок главного цилиндра сцепления; 14 — корпус воздушного фильтра, 15 — аккумуляторная батарея; 17 — коробка пере­дач; 18 — корпус термостата; 19 — радиатор системы охлаждения двигателя; 20 — теплоизоляционный кожух выпускного коллектора; 21 — указатель уровня мас­ла в картере двигателя (масло измерительный щуп); 22 — генератор; 23 — крышка головки блока цилиндров; 24 — расширительный бачок системы охлаждения двигателя; 25 — пробка наливной горловины бачка омывателя ветрового стекла

Блок предохранителей в моторном отсеке

Расшифровка предохранителей под капотом

Номер предохранителя	Защищаемая цепь	Номинальный ток, А
1	Резерв	—
2	Резерв	—
3	Резерв	—
4	Звуковой сигнал	15
5	Дроссельная заслонка	15
6	Габаритные огни	10
7	Система управления двигателем	10
8	Резерв	—
9	Катушки зажигания	15
10	Цепь замка зажигания	30
11	Антиблокировочная система тормозов	20
12	Антиблокировочная система тормозов	20
13	Антиблокировочная система тормозов	20
14	1-й главный предохранитель	65
15	Резерв	—
16	Резерв	—
17	Обогрев ветрового стекла	15
18	Антиблокировочная система тормозов	5
19	Задний противотуманный фонарь	10
20	Комбинация приборов	20
21	Противотуманные фары	15
22	Дальний свет фар	15
23	Ближний свет фар	15
24	Генератор	100
25	1-й электродвигатель вентилятора радиатора	30
26	2-й электродвигатель вентилятора радиатора	30
27	Стеклоподъемники	30
28	Резерв	—
29	2-й главный предохранитель	65

Расположение реле в блоке под капотом

1 — реле ближ­него света фар; 2 — реле противоугонной сигнализации; 3 — реле дальнего света фар; 4-2-е реле вен­тилятора радиатора; 5 — диагностический разъем ABS; 6-1-е реле вентилятора радиатора; 7 — реле звукового сигнала; 8 — реле кондиционера; 9 — реле автоматической коробки передач: 10 — 3-е реле вентилятора радиатора

Правильная замена плавких вставок

Перед заменой предохранителей отсоедините минусовую клемму аккумулятора.

Перед осуществлением замены защитных устройств Альмера Классик понадобится демонтировать старый элемент и убедиться в его непригодности. Для этого используются специальные пластиковые щипцы. В большинстве случаев, повреждения плавкой вставки видны невооружённым глазом. В редких случаях требуется прозвонка с помощью мультиметра. Также понадобится приобрести новый предохранитель или реле. Необходимо подобрать соответствующий номинальный ток изделия. Он прописывается на самом компоненте, либо определяется по цветовой гамме. Замена производится в следующем последовательности:

Предохранитель плохого качества может стать причиной пожара

• Для проверки качества нового защитного элемента, следует подключить плавкую вставку напрямую через аккумулятор, используя два проводка. Она должна выдерживать нагрузку без проявления следов оплавления;
• Требуется установить и устранить причину перегорания защитных устройств. В противном случае новый элемент перегорит или сгорит электрооборудование;
• Отключить минусовую клемму аккумулятора;
• Извлечь перегоревший защитный элемент и установить новый;
• Подключить клемму аккумуляторной батареи и проверить работоспособность оборудования.

Предохранители и реле под капотом

Блок с предохранителями

Он расположен с левой стороны от аккумуляторной батареи.На крышке будет нанесена актуальная схема с описанием.

Общая схема

Назначение

1. Резерв
2. Резерв
3. Резерв
4. 15А Звуковой сигнал
5. 15А Дроссельная заслонка
6. 10А Габаритные огни
7. 10А Система управления двигателем
8. Резерв
9. 15А Катушки зажигания
10. 30А Цепь замка зажигания
11. 20А Антиблокировочная система тормозов
12. 20А Антиблокировочная система тормозов
13. 20А Антиблокировочная система тормозов
14. 65А 1-й главный предохранитель
15. Резерв
16. Резерв
17. 15А Обогрев ветрового стекла
18. 5А Антиблокировочная система тормозов
19. 10А Задний противотуманный фонарь
20. 20А Комбинация приборов
21. 15А Противотуманные фары
22. 15А Дальний свет фар
23. 15А Ближний свет фар
24. 100А Генератор
25. 30А 1-й электродвигатель вентилятора радиатора
26. 30А 2-й электродвигатель вентилятора радиатора
27. 30А Стеклоподьемник
28. Резерв
29. 65А 2-й главный предохранитель

Количество элементов и их номинал может отличатся от данной информации и зависит от года выпуска и электро оснащенности вашей альмеры классик.

Блок с реле

Он находится возле правого крыла машины, рядом с бочком омывающей жидкости.

Фото — схема

Расшифровка

1	Реле ближнего света фар
2	Реле противоугонной сигнализации
3	Реле дальнего света фар
4	2-е реле вентилятора радиатора
5	Диагностический разъем ABS
6	1-е реле вентилятора радиатора
7	Реле звукового сигнала
8	Реле кондиционера
9	Реле автоматической коробки передач
10	3-е реле вентилятора радиатора

Не та модель или не те схемы? Узнайте больше тут либо задавайте вопросы в комментариях.

Расположение блоков и назначение предохранителей и реле

Основной монтажный блок с реле на Ниссан Альмере Классик находится с левой стороны под приборной панелью.

Для доступа к блоку необходимо открыть нижнюю панель и снять крышку.

Блок оснащён трёхконтурным реле и 26-ю предохранителями – в зависимости от поколения Альмеры, года выпуска и комплектации (наличию дополнительного оборудования) количество предохранителей может быть меньше или больше. Для подключения новых потребителей предусмотрены резервные гнёзда и разъёмы с электропроводкой.

Где находится предохранитель на ближний свет в Ниссан Альмера

Многие цепи электропитания оборудования авто защищаются предохранителями. Фары ближнего света подключаются через реле. Предохранительные устройства расположены в специальных блоках, находящиеся в салоне машины на панели приборов с левой части торпеды и под капотом слева от аккумулятора.

Где расположены и как заменить

В салоле предохранительный блок расположен, как показано на фото.

Основные номера предохранителей в блоке можно увидеть на этом изображении.

Где предохранители на фары Ниссан Альмера помечены номерами F5 и F6.

Чтобы получить доступ к блоку, который находится в салоне, нужно потянуть за рукоять крышки и снять ее, преодолевая небольшое сопротивление крепежных элементов.

На внутренней части защитной крышки находится схема месторасположения и предназначение предохранителей.

Перед тем как установить новый предохранитель, желательно определить причину его перегорания и избавиться от нее. Не стоит менять их на перемычки, которые рассчитаны на другое напряжение или на самодельные изделия, поскольку это приведет к выходу из строя электрического оборудования и даже к возгоранию.

Для замены требуется выполнить следующие действия:

• возьмите щипчики с держателя предохранительного блока, который находится в салоне машины;
• ухватите пинцетом требуемый предохранитель и достаньте его из контактного гнезда;
• вставьте в необходимый отсек предохранитель такого же номинала, как и удаленный;
• если требуется замена реле из блока, то оно достается с помощью покачивая, затем ставится новое устройство.

Предохранители любого блока, который установлен в машине, меняются одинаково. Плавкие элементы заменяются точно так же как и реле.
