Как поставить зажигание тотовский двигатель

Правильная установка (регулировка) зажигания (видео)

Всем привет! Для того, чтобы наши машины валили на все деньги, нормально заводились и не жрали много бензина необходимо правильно установленный угол опережения зажигания. Знаю, что многие ставят его на глаз, что в корне неправильно. Даже если чуть-чуть пошевелить трамблер, то назад установить в такое же положение будет очень проблематично — угол уходит!

Для правильной установки зажигания нам потребуется стробоскоп!

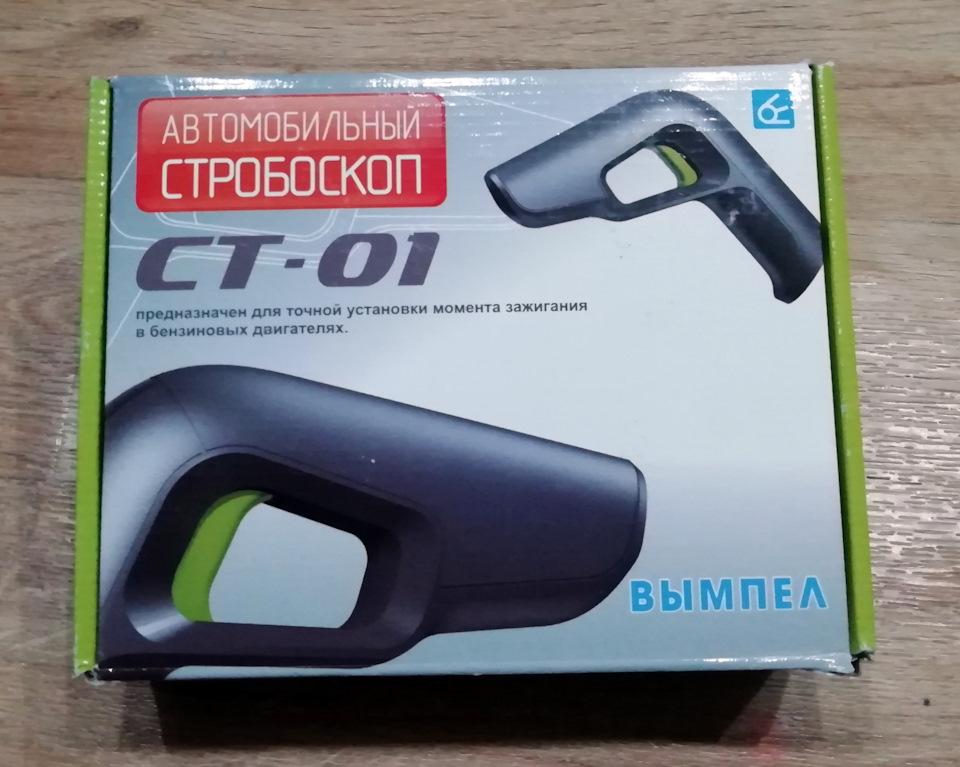

Я выбрал стробоскоп Вымпел СТ-01. Его стоимость около 1500 рублей и самое главное его очень легко достать.

Так же нам потребуются углы установки опережения зажигания!
Для моторов 4a-fe, 5a-fe, 7a-fe они составляют:
ХХ, перемычка E1-TE1 установлена — 10 градусов
ХХ, перемычка E1-TE1 снята — 10-15 градусов

Посмотреть как регулируется (выставляется) зажигание с помощью стробоскопа можно в видео ниже

Toyota Corolla Levin 1994, двигатель бензиновый 1.6 л., 115 л. с., передний привод, автоматическая коробка передач — своими руками

Комментарии 2

Приветствую ) После Выставления зажигания таким образом ? какой расход ? как динамика разгона ?

Дело в том что у меня такой же левин . когда его купил у него горел чек) Поставил перемычку, посчитал ошибку . получилась 12. Датчик коленвала, тут он у нас стоит в трамблере . Лезу туда а там датчик намотало на вал . Заказываю сальник, подшипник, крышку, бегунок, резинки . Все перебираю, нахожу целый датчик, ставлю эти датчики по зазорам . Покупаю страбоскоп, ставлю 10 градусов. Машина перестает динамично разгоняться и расход увиличичвается . Отключаю датчик выдергивая провода с фишки, начинает разгонятся нормально, расход становиться меньше

так и езжу с чеком, с выдернутыми проводами

Привет. Теперь едет отлично! Расход в городе 10 литров. Вот посмотри видео про мои приключения с трамблером

На тот момент зажигание было выставлено на глаз, по факту в этом видео. Сейчас машина стала ехать еще лучше ��

Как выставить зажигание на тойоте?

Данная процедура проверки и установки момента зажигания применима для всех популярных моделей: Camry, Corolla, RAV4, и других.

текст при наведении

Это было предисловие. Переходим к делу:

набор гаечных ключей;
отвертки;
стробоскоп;
тахометр (если нет штатного).

Подключаем тахометр к аккумулятору и к выводу IG диагностического разъема. Если на автомобиле установлен штатный тахометр на приборной панели, то устанавливать внешний тахометр нет необходимости. Также на диагностическом разъеме замыкаем накоротко выводы Е1 и ТЕ1.

При выключенном зажигании подключяем стробоскоп соответственно инструкции к прибору. Также на высоковольтный провод первого цилиндра надеваем обмотку индукционного датчика стробоскопа.

Отсоединяем вакуумные шланги и заглушаем их. В качестве заглушек можно использовать литые стандартные модели, которые можно найти в продаже в магазинах автозапчастей. Владельцам некоторых моделей Toyota надо заранее подготовить изогнутый ключ, так как доступ к распределителю зажигания может быть затруднен.Но это — не на всех моделях автомобиля.

Запускаем двигатель и прогреваем его до рабочей температуры, наблюдая за показаниями термометра охлаждающей жидкости на панели приборов. По показаниям тахометра обороты холостого хода должны соответствовать требованиям инструкции по эксплуатации автомобиля (820-900 об/мин).

Находим метки для установки зажигания на передней крышке и шкиве коленчатого вала.

При вынутой резиновой заглушке направляем свет лампы стробоскопа на шкалу, которая расположена на передней крышке держателя сальника коленвала. Если метка на шкиве коленвала совпадает с меткой в 10 градусов до ВМТ по шкале, то зажигание выставлено верно. Допустимое отклонение составляет не более 1 градуса до ВМТ. Если же указанные метки не совпадают, то следует ослабить болт крепления распределителя зажигания и потихоньку поворачивать корпус распределителя до тех пор, пока метки на шкале и на шкиве не совместятся. После этого затягиваем болт крепления распределителя. Слкдует еще раз убедиться в том, что момент зажигания не сбился при затяжке этого болта.

Выключаем зажигание и снимаем установленные на двигатель приборы, а также снимаем перемычку с диагностического разъема. Работа закончена.

Установка зажигания на двигателе тойота калдина

Как выставить зажигание на 3S-FE двиг. 91г.

10 градусов до ВМТ, при замкнутых клеммах Te1 и E1 в диагностическом разъеме.

А можно чуть чуть поподробней об этой процедуре? Что делать то?

У вас есть стробоскоп, чтобы сделать это самостоятельно?

на слух при резком нажатии на газ должна быть небольшая детонация .

стробоскопа нет, но говорят можно просто лампочкой. Если что и страбоскоп достанем, главное объясните как выставить зажигание по-подробней.

Мои чисто теоретические познания. )) Подключаем стробоскоп согласно инструкции. (либо клемма IG в диагностическом разъеме, либо на провод 1-о цилиндра). Замыкаем контакты Te1 и E1 в диагностическом разъеме. Заводим машину. Светим стробоскопом, смотрим чтобы метка на крышке ГРМ 10 совпадала с меткой на шкиве коленвала. Если нет- ослабляем крепления распределителя, вращаем его до совмещения меток на крышке ГРМ и шкиве коленвала. Затягиваем крепление распределителя, проверяем еще раз. Глушим двигатель, снимаем тахометр, убираем замыкание с контактов T1 и E1. P.S. Сам никогда не делал, про вариант с лампочкой ничего не слышал.

Из книжки: 1.Прогрейте двигатель до рабочей температуры 2.Проверьте и отрегулируйте угол опережения зажишания На моделях без электронного управления углом опережения зажигания

а) Снимите крышку сервисного разъема и подсоедините пробник тахометра к сервисному разъему распределителя. б)Отсоедините два вакуумных шланга от диафрагмы вакуумного регулятора опережения зажигания на распределителе и заглушите шланги. в)Запустите двигатель и при работе на режиме холостого хода проверьте угол опережения зажигания (будет таблица ниже). (Картинка,где стробоскопом светят на шкиф коленвала,там метка на 10) Если угол опережения зажигания не оответствует номинальному значению,то ослабьте крепление распределителя и немного поверните распределитель до достижения нужного значения угла опережения зажигания.После чего затяните крепление распределителя и проверьте надежность соединения,приложив усилие,стараясь повернуть при этом распределитель. г)После окончания проверки подсоедините вакуумные шланги к вакуумному регулятору распределителя зажигания.
На моделях с электронным управлением зажигания
а)Подсоедините пробник тахометра к клеме IG диагностического разъема. б)Закоротите контакты Т(ТЕ1) и Е1 диагностического разъема. в)используя стробоскоп,проверьте базовый угол опережения зажигания(см.Таблицу) г)Ослабьте 2 болта и отрегулируйте угол опережения зажигания,поворачивая распределитель д)Затените 2 болта и проведите повторную проверку 4.Проверьте угол опережения зажигания и сравните с техническими данными: 1S,2S 14-19 градусов 3S-FE* 14-19 3S-GE 10-14 3S-FE,4S-FE,4S-FI,5S-FE 13-22 *-только модели без каталитического нейтрализатора

Таблица: Базовый угол опережения зажигания: 3S-FE 10 градусов до ВМТ(на режиме холостого хода при замкрнутых выводах диагностического разъема Т и Е1)

Это теория,вопросы по практике: -Как определить модель с каталитическим нейтрализатором или нет? -Стробоскоп как подключается?Нужен какой то определенный?Тахометр тоже специальный используется?

Подскажите по стробоскопу. Везде пишут про стробоскопы,для выставления зажигания на карбюраторных двигателях. На ELU он не подойдет? Как он подключается? Куда?

Ребят, привет. Подскажите пожалуйста, двигатель 1s 85 год. При запуске на холодную, троит безбожно, а прогревается, и все хорошо. Это что, моник не справляется.

Search

Как установить зажигание на двигатель 4a fe

Блок управления электродвигателем для Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE Toyota Toyota Corolla, Корона, Toyota Karina E, Karib, Toyota Selika, Sprinter, Kaldina запрограммирован для обеспечения наилучшего времени зажигания для различных режимов работы двигателя.

Используя информацию о работе двигателя (скорость, точка замерзания и т. Д.), Микрокомпьютер дает команду на подачу искрового разряда точно в нужное время мотоцикла.

Рис. 38. Расположение элементов системы зажигания на автомобиле с двигателем 4A-FE (AT190)

1. главный блок предохранителей 3.5.0 л, 4 свечи зажигания, 3. электрический блок управления (для моделей с левым положением управления), 4. встроенный блок зажигания, 5. диагностический разъем, 6. электрический блок управления (для моделей с правым контрольное место), 7. Предохранитель AM2 (30 А).

Блок управления электродвигателем для двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE Toyota Toyota Corolla, Korona, Toyota Karina E, Karib, Toyota Selika, Sprinter, Kaldina контролирует свои критерии производительности с помощью сигналов, соответствующих датчики.

На основании этих сигналов электрический блок управления вычисляет желаемое время зажигания и передает управляющий сигнал на переключатель. Наибольшее напряжение распределяется через свечи зажигания в порядке двигателя и вызывает искровой разряд между электродами свечи зажигания, который воспламеняет топливно-воздушную смесь.

Интегрированный блок зажигания (блок) для Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE Тойота Тойота Королла, Корона, Тойота Карина Е, Кариб, Тойота Селика, Спринтер, Калдина (бесконтактная система зажигания) включает в себя: выключатель, катушка зажигания, распределитель искры для цилиндров двигателя, а также роторы и индуктивные катушки датчика угла поворота коленчатого вала и датчика угла поворота распредвала.

Переключатель время от времени прерывает первичный ток, поступающий от блока управления электродвигателя (сигнал IGT), создавая тем самым искровой разряд на свечах зажигания. Сегодня, чтобы повысить надежность программного обеспечения для учета зажигания, во время искрения информация об этой ситуации (сигнал IGF) отправляется в блок управления электрического двигателя.

Катушка зажигания состоит из закрытого сердечника, первичной обмотки, которая вращается вокруг сердечника, и вторичной обмотки, которая оборачивается вокруг первичной обмотки. Такая конструкция позволяет получить самое высокое напряжение, способное вызвать мощный искровой разряд в зазоре между электродами свечи зажигания.

Распределитель зажигания обеспечивает распределение наибольшего напряжения на свечах зажигания каждого цилиндра в порядке работы двигателя. Индуктивная катушка NE с магнитоэлектрическим импульсным генератором позволяет определять угловое положение коленчатого вала, а индуктивная катушка G. угловым положением распределительного вала, необходимая для правильного определения момента зажигания.

Примечание: В некоторых двигателях, например, 4A-GE (версия без расходомера воздуха) или 4A-FE (версия с системой сгорания с низкой консистенцией), на датчиках положения распределительного вала используются две индуктивные катушки G1 и G2.

Предупреждение для системы зажигания двигателей Toyota 4A-FE, 5A-FE, 4A-GE, 7A-FE:

Рис. 39. Схема системы зажигания 4A-FE и 7A-FE (AE102)

1. Батарея, 3.2. главный блок предохранителей (3,0 Вт для AE, также называется 2,4,0 л для AT), 3. блок предохранителей AM2 (30 A), 4. выключатель зажигания, 5. свечи зажигания, 6. встроенный блок зажигания, 7. ротор и крышка распределителя зажигания, 8. конденсатор, ротор 9 и 10 и катушка индуктивности угла поворота коленчатого вала, ротор 11 и 12 и индуктор датчика распредвала, 13. катушка зажигания, 14. выключатель, 15. диагностический разъем, выключатель, 16 электрический блок управления.

Рис. 40. Схема системы зажигания 4A-GE без расходомера воздуха)

1. батарея, 5. предохранитель AM2 (30 А), 3. выключатель зажигания, 4. свечи зажигания, 5. крышка ротора и распределителя, 6. катушка зажигания, 7. выключатель, 8. к тахометру, ротор 9 и 10 и индуктивный обмотка датчика угла поворота коленвала, 11 и 12. роторная и индукционная обмотки датчика угла поворота коленвала, 13. блок электрического управления.

в качестве принимать угол зажигания 5afe, 4afe, 4age

Как выставить зажигание двигателя

Ремонт двигателя GT TOYOTA 4A-FE 1.6i 16v. Установка тегов, первый запуск. Часть 2.

Выставление угла зажигания

Товарищи. Подскажите, пожалуйста, лошаре как выставить зажигание на 4S-FE. После ТО и замены трамблера машина как-будто мощность потеряла. как я понял нужно слегда открутить болт и вверх или вниз трамлер подвигать. Так вот — куда его двигать нужно. И вообще желательно пошагово оисать последовательность действий. Заранее большое спасибо.

Если приём хуже стал надо наверное пораньше поставить.Если устанавливать зажигание «на глаз» то двигать трамблер вверх — ранее, вниз — позднее зажигание, регулировать нужно на прогретый двиг.А менял то трамблер сам либо в сервисе?

менял в сервисе в кансае. у меня масло подтекало. мне предыдущий хозяин сказал, что это сальник задний который подтекает, а эти сказали, что из трамблера и поэтому сказали менять надо. заменили, а масло как текло так и течет. а из за этого трамлера и фигового настраивания машина вести себя хуже стала — и заводиться стала хуже и мощности как будто меньше стало и бензин по-моему жрать больше стала, еще и вибрация появилась легкая. короче полный капец. ведь ездил же нормально зачем поехал в этот сервис, сам не знаю. Но спасибо за ответ. Поробую повыставлять, может поможет.) А как не на глаз выставлять. Мне сказали в сервисе что у меня от 7 до 10 градусов должно быть.

фига се. сервисмены. смотри под капотом табличка есть.там написан угол. обычно 10 градусов при замкнутых контактах ТЕ и Е1 в диагностической колодке. а на слух выставить можно, но все равно не то. ослабляешь оба болтика и на прогретом двигле поворачиваешь корпус трамблера до максимально увеличивающихся оборотов, потом они спадать начнуть. и вот от максимума обратно поверни на градус полтора. это грубая настройка. точнее со стробоскопом надо

После замены маслосъемных регулировали на «слух» .. Так как поставили изначально слишком раннее, то постепенно крутили в сторону позднего, так чтоб при резком нажатии на газ при трогании детонация прослушивалась не более чем на доли секунды. В рем боксе — слышно прекрасно.. PS Приблизительно соответствовало нормальному — потом при проверке стробоскопом, но это уже без меня ребята проверяли.

Последний раз редактировалось new225; 17.03.2009 в 13:57 .

Че вы паритесь? Берем стробоскоп, замыкаем ТЕ1 и Е1, и по рискам на шкиве выставляем. Стробоскоп есть на любом посту СО-СН.

А что если стоят катушки зажигания? Тогда как регулировать?

Если менял только трамблер то дело именно в нём надо или настроить зажигание либо сам трамблер неисправный либо крышка трамблера ищи там проблему.Старый попробуй воткнуть обратно, а новый верни тому кто продал.

Тюнинг двигателя Toyota 3S FE

Мощность двигателя Toyota 3S FE с целью увеличения ресурса изначально снижена. Таким образом, агрегат подходит для того, что бы увеличить мощность. Однако, выполняя процедуры, помните, о снижении стабильности работы и увеличении расхода топлива.

Увеличение мощности связано с выполнением процедур:

Установка облегченных поршней и спортивного распределительного вала;
Установка новых впускных и выпускных коллекторов;
Установка бензинового насоса и форсунок большей мощности;
Перепрограммирование блока управления.
Эти манипуляции опасны, поскольку невозможно предсказать последствия. В результате модернизации, полученный результат получается как негативным, так и оправданным. С целью минимизировать риски, целесообразней установить модификацию двигателя 3S GE. Эти приборы без проблем меняется, поскольку идентичны и отличаются только головками блока.

Двигатель 3S GE:

Комп. диагностика 7A LB и угол опережения зажигания

Вдохновившись темой про «большую длительность импульса открытия форсунки» вспомнил про валяющийся ELM327. ( FAQ: https://vdiag.net ) А где вообще узнать какие цифры нормальные для двигателя, а какие нет? В принципе всё устраивает, кроме шумной работы и динамики (она мало кого устраивает :)). Давненько заморачивался уже с диагностикой, и вот сегодня повторил эксперимент. И смущает меня «угол опережения зажигания» от 14 до 30 градусов. Время открытия форсунок около 3.2мс колеблется, а давление в рампе в районе 29. Двиг 7A LB АКПП. Вложение 5370434

В букваре Toyota Corona Premio много букав, в разделе регулировки угла зажигания пишут про стробоскоп и трамблёр, и приводят цифру 5 . 15 градусов «до ВМТ». Непонятно, это та же цифра которую ECU показывает?

И так как у меня нет трамблёра, то очевидно надо ремешком компенсировать (с которым я скорее всего и промахнулся на один зуб последний раз). Помогите сообразить в какую сторону его крутить? По часовой или против?

Привет. А Elm327 какая версия? Заказывал Блютуз версия 2.1 с Китая и что-то не смог подключить его к своей машине. Русские и европейцы определяется протокол. А вот для японцев надо прописывать параметры подключения. Их на сайтах целая куча. Попробовал несколько вариантов. Можешь скинуть свои настройки?

Да фиг его знает, какая версия. я брал два проводных USB, один из них сработал. Кажется что-то там про FTDI драйвер встал. Сам долго не мог разобраться, пока собственно авторскую инструкцию к TECU не прочитал, которая в архиве с программой идёт.

У меня калдина, мотор такой же, показания примерно такие же. Форсунки 3.0-3.2 на холостых, УОЗ где-то 14+-, а вот если поставить перемычку в диагностическом разъеме между контактами 4 и 13(точно не помню), то: УОЗ становится 9,5, форсунки где-то 3,8 и особой разницы в работе двигателя, на слух, не замечаю. Да, и еще, у меня довольно сильно стучит какой-то из шатунных пальцев и есть предположение что датчик детонации на основании этого шума подает неверный сигнал на процессор двигателя и увеличивается УОЗ.

Последний раз редактировалось SGubanoff; 20.08.2015 в 05:41 .

Я действительно последний раз когда лазил в ГРМ промахнулся на один зуб, машина стала странно заводиться и появился ревущий звук двигателя. Хотя в остальном никаких проблем, заводилась уверенно, уменьшение тяги сразу не было заметно. Поэтому особо не парился. Думал что и УОЗ из-за этого выше нормы (15-30 вместо 5-15). Однако, сегодня посмотрел другой букварь, и там для ХХ норма УОЗ 8-23 градуса. То есть я вполне укладывался.

В общем сегодня перекинул ремень на один зуб, чтобы метки встали как положено, и звук ревущий исчез, динамика чуть улучшилась, вернулась к привычной. А вот УОЗ остался таким же, это норма.

Проверка и установка момента зажигания Тойота Королла

Руководства по ремонту
Руководство по ремонту Тойота Королла 1992-1998 г.в.
Проверка и установка момента зажигания

3.3.7. Проверка и установка момента зажигания

Предупреждение
Процедура установки момента зажигания применима к почти всем автомобилям, которые рассматриваются в данном Руководстве. Однако, если порядок установки зажигания, указанный в информационной табличке автомобиля, отличается от описанного ниже, то действуйте в соответствии с инструкцией таблички.
Проверка

↓ Комментарии ↓

1.0 Введение 1.2 Коды моделей 1.3 Панель управления 1.4. Комбинация приборов 1.5. Органы управления и контрольно-измерительные приборы 1.6. Пуск двигателя и управление автомобилем 1.7 Технические данные 1.8 Регулировочные данные, заправочные емкости и жидкости 1.9. Возможные неисправности

2. Техническое обслуживание

2.0 Техническое обслуживание 2.1 Технические данные 2.2 Расположение узлов и деталей 2.3 Проверка уровня жидкостей 2.4 Проверка состояния шин и давления в шинах 2.5. Техобслуживание через каждые 5000 км или 3 месяца 2.6. Техобслуживание через каждые 12000 км или 6 месяцев 2.7. Техобслуживание через каждые 24000 км или 12 месяцев 2.8. Техобслуживание через каждые 50000 км или 2 года 2.9 Техобслуживание через каждые 100000 км или 4 года

3. Двигатели

3.0 Двигатели 3.1. Технические данные 3.2. Дизельный двигатель 3.3. Электрооборудование двигателя

4. Системы охлаждения, отопления

4.0 Системы охлаждения, отопления 4.1 Технические данные 4.2 Антифриз 4.3 Термостат 4.4 Вентилятор и реле включения вентилятора 4.5 Радиатор и расширительный бачок 4.6 Насос охлаждающей жидкости 4.7 Датчик температуры охлаждающей жидкости 4.8 Блок вентилятора 4.9 Радиатор отопителя 4.10. Панель управления отопителем и кондиционером 4.11 Влагоотоделитель кондиционера 4.12 Компрессор 4.13 Конденсатор 4.14 Испаритель и расширительный клапан

5. Топливная, выхлопная системы

5.0 Топливная, выхлопная системы 5.1 Технические данные 5.2 Порядок выполнения декомпрессии топливной системы 5.3 Топливный насос и давление топлива 5.4 Снятие и установка топливного насоса 5.5 Датчик уровня топлива 5.6 Бензопроводы и сочленения 5.7 Топливный бак 5.8 Очистка и ремонт топливного бака 5.9 Воздушный фильтр 5.10 Трос привода дроссельной заслонки 5.11 Система электронного впрыска топлива (EFI–система) 5.12 Проверка и замена агрегатов EFI -системы 5.13 Обслуживание выхлопной системы

6. Система снижения токсичности

6.0 Система снижения токсичности 6.1 Технические данные 6.2 Электронная система управления 6.3 Электронный блок управления 6.4. Система бортовой диагностики 6.5. Датчики системы автоматического регулирования двигателя 6.6 Система улавливания паров бензина 6.7 Система рециркуляции (EGR-система) 6.8 Система принудительной вентиляции картера (PCV-система) 6.9 Каталитический конвертер

7. Коробки передач

7.0 Коробки передач 7.1. Технические данные 7.2. Автоматическая коробка передач

8. Сцепление и полуоси

8.0 Сцепление и полуоси 8.1 Технические данные 8.2. Сцепление 8.3. Полуось

9. Тормозная система

9.0 Тормозная система 9.1 Технические данные 9.2 Система антиблокировки тормозов (АБС) 9.3 Тормозные колодки передних тормозов 9.4 Суппорт передних тормозов 9.5 Тормозные колодки задних дисковых тормозов 9.6 Суппорт задних дисковых тормозов 9.7 Тормозной диск 9.8 Тормозные колодки задних барабанных тормозов 9.9 Рабочий цилиндр 9.10 Главный цилиндр тормозной системы 9.11 Тормозные шланги и трубки 9.12 Гидравлическая система тормозов 9.13 Вакуумный усилитель 9.14 Ручной тормоз 9.15 Тросики ручного тормоза 9.16 Педаль тормоза 9.17 Выключатель фар стоп-сигнала 9.18 Клапан ограничения давления, чувствительный к нагрузке автомобиля

10. Подвеска и рулевое управление

10.0 Подвеска и рулевое управление 10.1 Технические данные 10.2 Стойка подвески (передней) 10.3 Стойка подвески 10.4 Стабилизатор поперечной устойчивости (передней подвески) и втулки 10.5 Рычаг подвески 10.6 Шаровые шарниры 10.7 Поворотный кулак и ступица 10.8 Ступица и подшипник ступицы (переднего колеса) 10.9 Стабилизатор поперечной устойчивости (задней подвески) и втулки 10.10 Стойка подвески (задней) 10.11 Продольная тяга 10.12 Поперечные тяги подвески 10.13 Ступица и подшипник (заднего колеса) 10.14 Кронштейн ступицы заднего колеса 10.15 Рулевое управление 10.16 Рулевое колесо 10.17 Наконечники рулевых тяг 10.18 Рулевая передача 10.19 Насос системы усиления рулевого управления 10.20 Система усиления рулевого управления 10.21 Колеса и шины 10.22 Регулировка углов установки колес

11.0 Кузов 11.1 Техническое обслуживание и ремонт 11.2 Виниловая отделка 11.3 Обивка и коврики 11.4 Ремонт незначительных повреждений кузова 11.5 Ремонт значительных повреждений кузова 11.6 Петли и замки 11.7 Ветровое стекло и неподвижные стекла 11.8 Капот 11.9 Крышка багажника 11.10 Задняя дверь (модели с кузовом «Универсал») 11.11 Опорная стойка задней двери 11.12 Декоративная панель двери 11.13 Дверь 11.14 Защелка двери, цилиндр замка и ручки 11.15 Оконное стекло двери 11.16 Бамперы 11.17 Наружное зеркало 11.18 Сиденья 11.19 Обрамление комбинации приборов 11.20 Бардачок 11.21 Центральная декоративная панель 11.22 Кожух рулевой колонки 11.23 Нижняя панель отделки рулевой колонки 11.24 Консоль 11.25 Приборная панель 11.26 Решетка радиатора 11.27 Вентиляционная решетка капота 11.28 Ремни безопасности

12. Электрооборудование

12.0 Электрооборудование 12.1 Предохранители 12.2 Пережигаемые перемычки 12.3 Автоматические выключатели 12.4 Реле 12.5 Прерыватели указателей поворотов/ аварийной сигнализации 12.6 Комбинированный переключатель 12.7 Выключатели, установленные на рулевой колонке 12.8 Замок зажигания и барабан замка 12.9 Выключатель обогревателя заднего стекла 12.10 Обогреватель заднего стекла 12.11 Радиоприемник и динамики 12.12 Антенна 12.13 Лампочки фар головного света 12.14 Фары головного света 12.15 Замена лампочек 12.16 Система дневного включения фар 12.17 Двигатель стеклоочистителей 12.18 Приборный щиток 12.19 Звуковой сигнал 12.20 Система круиз-контроля 12.21 Система центрального замка 12.22 Система стеклоподъемников 12.23 Зеркала заднего вида с электроприводом 12.24 Воздушная подушка безопасности 12.25. Электросхемы

Как правильно выставить зажигание на тойоте

Если же на какой-то определенной модели порядок установки зажигания отличается от общепринятого, то эта информация должна быть указана в информационной табличке автомобиля. В таком случае необходимо действовать согласно указаниям таблички.

Это было предисловие. Переходим к делу:

набор гаечных ключей;
отвертки;
стробоскоп;
тахометр (если нет штатного).

Запускаем двигатель и прогреваем его до рабочей температуры, наблюдая за показаниями термометра охлаждающей жидкости на панели приборов. По показаниям тахометра обороты холостого хода должны соответствовать требованиям инструкции по эксплуатации автомобиля (820-900 об/мин).

Находим метки для установки зажигания на передней крышке и шкиве коленчатого вала.

Если же указанные метки не совпадают, то следует ослабить болт крепления распределителя зажигания и потихоньку поворачивать корпус распределителя до тех пор, пока метки на шкале и на шкиве не совместятся. После этого затягиваем болт крепления распределителя.

Слкдует еще раз убедиться в том, что момент зажигания не сбился при затяжке этого болта.

Выключаем зажигание и снимаем установленные на двигатель приборы, а также снимаем перемычку с диагностического разъема. Работа закончена.

Как выставить угол опережения зажигания

Система зажигания в автомобиле отличается своей высокой степенью чувствительности, и достаточно единожды снять распределитель зажигания (трамблер), чтобы «слетели» все заводские настройки.

После такого «вмешательства» двигатель начинает работать некорректно, а в ряде случаев может и вовсе перестать заводиться. Для многих автовладельцев вопрос как правильно выставить зажигание является крайне актуальным, поскольку каждый раз отгонять машину на сервис не совсем удобно.

Тем более, что сделать это можно вполне самостоятельно, достаточно один раз понять правильный алгоритм действий.

Ведь, например, некорректно выставленный угол опережения зажигания может привести к сбоям в функционировании системы зажигания и, как следствие, таким проблемам как: потеря оборотов, образование «выстрелов» при работе двигателя. Такая ситуация часто наблюдается после работы неопытного «мастера» в сервисе, или самостоятельных попытках выставить зажигание.

Важно! При снятом распределителе зажигания, ни в коем случае не допустимо прокручивать коленчатый вал – это может привести к полному «расстройству» настроек системы зажигания.

Трамблер, или распределитель зажигания, на каждую конкретную модель автомобиля устанавливается по-своему. Наибольшей простотой монтажа отличаются такие марки как «Москвич», ГАЗ и ЗАЗ.

Чтобы поставить его правильно, необходимо совместить метки в виде полумесяцев на хвостовике трамблера и на приводе в блоке двигателя.

Большинство иномарок также имеют на распределителе зажигания метки, позволяющие правильно установить его и избежать, тем самым, сбоев в работе системы зажигания.

Установка трамблера на ВАЗ ведется по 1-му цилиндру. Для корректной работы системы зажигания цилиндр должен занимать позицию, предшествующую его верхней мертвой точке (ВМТ), когда наступает стадия сжатия. Алгоритм правильного выполнения этих работ выглядит следующим образом:

на холодном моторе извлекается свеча, принадлежащая цилиндру;
получившееся отверстие максимально плотно закрывается (удобно использовать винную пробку);
поворачивая коленвал (рукой или ключом х36) необходимо выбрать момент сжатия, когда воздух начинает вытеснять пробку из отверстия;
продолжая вращать маховик нужно получить полное совпадение метки на шкиве с меткой, присутствующей на корпусе ГРМ – полученное опережение станет равняться 5-ти градусам, что подходит для 92-го и 95-го бензина.

В дальнейшем, для исключения вопроса «как выставить зажигание», следует верно установить сам трамблер. Для этого можно провести «виртуальную» черту через защелки его крышки и осью двигателя.

Они обязаны быть строго параллельны, а ротор бегунка смотреть в сторону контакта самого цилиндра на крышке трамблера. После всех манипуляций, свеча возвращается на место – двигатель должен запускаться четко и без промедлений.

Достаточно наглядно демонстрирует процесс установки трамблера видеоролик:

Выставляем правильный угол опережения

Для большинства автолюбителей, особенно начинающих, остается непонятным вопрос не только как выставить угол опережения зажигания, но и для чего это нужно. Это нужно чтобы топливная смесь в цилиндрах сгорала полностью.

Известно, что она прогорает не сразу, соответственно, воспламенять ее важно чуть раньше того момента, когда поршень попадает в свою ВМТ. Для этого момент искрообразования и должен быть скорректирован с максимальной точностью.

Наибольшую популярность обрели три метода – на слух, при помощи лампочки и «по искре».

Регулировка на слух. Данный метод отличается достаточной простотой, но в большей степени подходит для опытных автовладельцев. Весь процесс настройки ведется на теплом заведенном моторе. Для начала следует немного открутить гайку, удерживающую трамблер, и начать медленно вращать его. Найдя позицию, при которой обороты у авто будут наибольшими, необходимо «погазовать», быстро нажимая на педаль газа. При правильно найденном положении трамблера нажатие на педаль будет сопровождаться быстрым набором оборотов без перебоев или «выстрелов». После этого можно заглушить двигатель, повернуть сам трамблера на 1-2 градуса по часовой стрелке (это позволит избежать преждевременного зажигания), и закутить фиксирующую гайку;

Важно! Перед тем, как правильно выставить угол опережения зажигания следует убедиться в том, что в бак залито качественное горючее, в противном случае процедуру регулировки зажигания скорее всего придется повторять.

настройка опережения по искре. При таком способе поршень 1-го цилиндра должен занимать верхнее положение – для этого необходимо вращать коленвал пока метка на шкиве не совпадет с 1-ой отметкой на блоке ГРМ. При этом раздатчик необходимо расположить так, чтобы он «смотрел» в сторону контакта провода цилиндра (может потребоваться совершить еще один цикл вращения). Также можно настроить зажигание, извлёкши свечу из того же цилиндра. Из распределителя извлекается основной провод (высоковольтный), и его контакт фиксируется в 5 мм от массы авто. После ослабления крепежной гайки на распределителе включается зажигание. Посредством медленного поворота трамблера осуществляется поиск момента образования искры. После этого, путем крайне медленного вращения против часовой стрелки, определяется, когда она исчезает, и распределитель фиксируется в этой позиции;
настройка зажигания по лампочке. После фиксации поршня 1-го цилиндра в позицию, предваряющую ВМТ (примерно по средней метке), первый провод автолампочки замыкается на массу, а второй соединяется с проводом, который идет от катушки к распределителю. После включения зажигания необходимо поймать момент загорания лампочки (путем поворота трамблера) и зафиксировать это положение. Простоту и доступность этой методики легко понять, посмотрев данный ролик:

Некоторые особенности самостоятельной регулировки зажигания

Все системы зажигания делятся на два типа – электронное и механическое, и регулировка каждого из них имеет некоторые особенности, несмотря на то, что в обоих случаях выполняется вращением трамблера.

Так, механический распределитель генерирует искру при размыкании контактов. Поэтому прежде, чем начинать процедуру настройки опережения необходимо проверить и отрегулировать зазор межу контактами.

Эта процедура не отличается какой-либо сложностью, и выполняется достаточно быстро:

коленвал поворачивается до тех пор, пока зазор между контактами не достигнет своего максимума;
специальным щупом проверяется зазор и, при необходимости, поворотами специальных винтов вносятся коррективы;
после повторных, заключительных замеров крепко заворачиваются крепежные винты.

В электронной системе отсутствуют какие-либо, а за искрообразование отвечают определенные датчики и коммутаторы.

Искра в такой системе имеет куда большие размеры, нежели в механической, что благотворно сказывается на числе оборотов, характере пуска и процессе воспламенения топливной смеси.

Для оптимального угла электронного зажигания можно изменять расположение корпуса распределителя (не более 1,5 мм за один раз) и проверка результата на ходу. Таким образом, можно подобрать оптимальное положение трамблера и добиться идеального зажигания.

Как правильно выставить зажигание? 7 необходимых условий

Основные требования перечислены ниже:

Создание искры в нужном цилиндре, основываясь на порядке работы цилиндров.
Момент зажигания должен быть своевременным. Искра должна появляться в моменте зажигания в соответствии с оптимальным углом его опережения, зависящего от оборотов двигателя и нагрузки на него.
Энергия искры должна быть достаточной. Количество такой энергии зависит от состава, температуры и плотности топлива.
Обеспечение непрерывного функционирования в процессе эксплуатации.

Неисправности в системе зажигания вызывают различные неполадки при запуске и работе двигателя. Поэтому, если вы не знаете, как настроить зажигание, то эти неисправности могут препятствовать включению двигателя. Самыми основными неполадками являются:

невозможность запуска двигателя;
неравномерность в работе двигателя или её прекращение;
детонация, которая вызвана неверным моментом зажигания, зачастую приводящая к преждевременному износу двигателя;
высокие электромагнитные помехи, вызывающие нарушения в работе электронных систем.

Если вы обнаружили стук, детонацию или слишком позднее зажигание, то его необходимо регулировать. Некоторые современные автомобили сами оповестят вас о такой необходимости.

Как правильно выставить зажигание?

Перед тем, как выставить зажигание, нужно вспомнить, что при проведении любых монтажных работ с автомобилем все снятые детали необходимо очищать от грязи и жира. Также не лишним будет очистить шкалу, а для облегчения считывания показателей — обозначить белым маркером центральную метку, соответствующую ВМТ.

Не используйте одежду, которая может застревать между агрегатами под капотом.

Все внутренние детали трамблера содержатся под напряжением системы зажигания. Если трамблер неисправен, то попытка регулировки свечей может привести к поражению электрическим током. В автомобиле должен быть поднят стояночный тормоз для предупреждения его скатывания.

Какое оборудование понадобится?

Полный список необходимого оборудования представлен ниже:

кривой стартер или храповичный ключ;
плоская отвёртка, оборудованная широким мощным жалом;
рожковый ключ 12×13;
набор разных щупов;
резиновая конусная пробка;
свечной ключ;
руководство по эксплуатации и ремонту автомобиля от производителя;
стробоскоп;
защитные перчатки и закрытая обувь;
средство для обезжиривания поверхностей и смазка;
тканевые тряпки и бумажные полотенца.

Как отрегулировать зажигание самостоятельно?

Для корректной работы двигателю необходимо, чтобы в конкретный момент (время доводки поршня до ВМТ) образовывалась искра между электродами свечи зажигания, воспламеняющая топливо до того, как поршень подойдёт к ВМТ, а газ протолкнёт его вниз.

Для регулировки этого момента в системе зажигания предусмотрен специальный распределитель, который основывается на бегунке и контактной группе прерывателя.

Важнейшими регулировками кулачкового зажигания являются зазор между кулачками прерывателя, угол замкнутого состояния контактов и момент, когда загорается искра.

Подготовительные работы

Перед установкой зажигания убедитесь в том, что соблюдены нижеперечисленные условия:

Свечи зажигания должны функционировать исправно и быть готовыми к использованию. При наличии масляного нагара можно прибегнуть к прокаливанию. Наждачную бумагу использовать категорически не рекомендуется, так как может быть повреждено специальное напыление. Мелкий абразив после удаления нагара может не попасть туда, куда необходимо. В результате свеча окажется непригодной к дальнейшему использованию. Не старайтесь прокаливать свечу докрасна. Главное — обеспечить выгорание всех масляных отложений. Регулировка зазора свечей должна осуществляться равномерно, руководствуясь инструкцией по эксплуатации автомобиля. Используйте проволочный щуп.
Необходимо проверять состояние контактов прерывателя. При наличии следов выгорания металла и коррозии рекомендуется заменить контакты во избежание короткого замыкания. Опытные автолюбители рекомендуют контакты фирмы Beru.
Конденсатор рекомендуется проверить на заряд и разряд с помощью тестера. Стекание тока должно происходить медленно и плавно. Используйте для этого стрелочный тестер.
Убедитесь в хорошем контакте провода от катушки зажигания. Проверить саму катушку можно с помощью тестера, манометра или на стенде в автомагазине.
Катушка зажигания, трамблер и крышка распределителя должны быть очищены. Смело меняйте крышку при наличии на ней нагара.
Необходимо оценить состояние карбюратора. Если при регулировке он не реагирует, то его необходимо заменить.
Необходима проверка работоспособности вакуумного опережения зажигания. Перемещение привода должно осуществляться без заедания, стенки трубки должны быть толстыми без трещин и прорывов.

Регулировка зажигания

Далее необходимо приступить к регулировке. Для начала подключайте стробоскоп, подсоединив провода его питания к клеммам аккумулятора. Прикрепляйте датчик стробоскопа к высоковольтному проводу свечи первого из цилиндров. Если данный этап вызывает у вас вопросы — обратитесь к инструкции по эксплуатации.

Стробоскоп короткими вспышками будет освещать шкалу, расположенную на вращающемся маховике, высвечивая нужную метку. Эта метка соответствует углу опережения зажигания, при котором свеча вырабатывает необходимую для активации двигателя искру. В тот момент, когда вырабатывается искра, сигнал из датчика поступает в стробоскоп.

Прибор при этом включается и освещает числовое значение, возникшее в данный момент времени.

Для работы вам понадобится помощь стороннего человека, имеющего базовые представления о вождении. Попросите его добавить оборотов у двигателя. Когда ваш помощник будет нажимать на педаль газа, вы будете наблюдать на шкалу при свете стробоскопа. Держите руки на отдалении от движущихся частей двигателя. Вообще двигателю перед этим стоит позволить немного остыть.

После этого направляйте свет стробоскопа на маховик и найдите числовое значение. Вспышки стробоскопа должны выхватить это значение, несмотря на вращение маховика. Это числовое значение соответствует углу опережения зажигания в градусах.

Запомните положение этого значения слева и справа от нуля. Момент появления искры несколько изменяется при увеличенных оборотах.

Поскольку зажигание работает нелинейно, то это должно быть в порядке вещей. С увеличением скорости в такой угол вносится поправка. Чтобы определить суммарный угол, необходимо разогнать двигатель хотя бы до 3 500 оборотов в минуту.

Когда двигатель работает, вакуумный регулятор вносит поправки в числовое значение угла опережения зажигания. Обязательно отключите его перед запуском двигателя. Если вы не знаете точное числовое значение оптимального угла опережения зажигания — обратитесь к автомеханику за помощью или загляните в справочник.

Перед регулировкой ослабляйте болт, на котором крепится корпус распределителя для его свободного вращения. Для регулировки угла вращайте трамблер в разных направлениях, чтобы достичь раннего или позднего зажигания.

Более раннее зажигание достигается путём вращения трамблера против часовой стрелки. Бегунок при этом должен вращаться по часовой стрелке. Проведите настройку при повышенных оборотах двигателя, медленно вращая корпус трамблера. Продолжайте вращение до достижения меткой правильной позиции.

После этого произведите фиксацию трамблера, затягивая крепёжный винт. Если настройка не вызовет у вас затруднений, то на глаз устанавливайте трамблер в положение 34, 35 или 36 градусов. Такие пределы зажигания оптимальны для максимальной производительности двигателя.

Можете также узнать об оптимальном угле опережения зажигания на холостом ходу. Обязательно убедитесь, что крепёжный винт трамблера надёжно затянут. Теперь угол опережения зажигания у вашего автомобиля успешно настроен, можно приступать к дальнейшей эксплуатации. Удачи и лёгких дорог!

Пожалуйста, оцените этот материал!

Можно ли самому выставить зажигание на машине

Часто то, как выставить зажигание, становится для многих автомобилистов настоящей проблемой. Они совершенно не знают, как это сделать. И информация о способах его выставления, думаем, для многих станет актуальной и нужной.

Начнём с того, что является причиной исчезновения так называемых заводских настроек. Другими словами, из-за чего настроенная работа зажигания выходит из строя.

Оказывается, виноватым часто оказывается сам водитель, который по какой-то причине демонтирует трамблёр, как называют в народе распределитель зажигания.

После проведения необходимых работ, из-за которых был извлечён распределитель, водитель с удивлением обнаруживает, что двигатель работает уже не так эффективно. В некоторых случаях завести автомобиль вообще не удаётся.

Система зажигания автомобиля

Почему же это происходит? Оказывается, всё дело в метках, установленных заранее. И владелец автомобиля, снимая трамблёр, не задумывается о том, что он эти самые настройки заводские уничтожает.

Ладно, не будем корить себя и винить, ведь всё равно поделать уже ничего нельзя. Остаётся только единственное — самому выставить зажигание. Многие, естественно, бегут к мастеру в сервис, но это делать каждый раз, согласитесь, не всегда удобно.

Первое, что должен сделать установщик зажигания, — это найти и выставить правильные метки. Другими словами, нужно метки на шкиве коленвала и штыре выставить одинаково. А для этого нужно взять ручку и прокрутить шкив коленвала или же поставить высокую передачу и толкнуть авто вперёд. При этом нужно смотреть, чтобы метки на шкиве вала и штыре совпадали.

Идём дальше. После этого нам нужно будет снять крышку трамблёра и запомнить положение бегунка. Другими словами, надо посмотреть, на какой цилиндр направлена его разносная пластина. Запомнив, можно спокойно снимать трамблёр.

Очень важно знать следующее: ни в коем случае прокручивать шкив коленчатого вала при демонтированном распределителе зажигания нельзя! Это приведёт к полному сбиванию меток, а работу придётся начинать заново.

Метки на шкиве коленвала и штыре

Не на каждом автомобиле установка распределителя проходит одинаково. Например, в семействе ВАЗ бегунок выставляют перед установкой по первому цилиндру. А вот на марках зарубежных автомобилей трамблёр на корпусе имеет специальную метку, на которую и выставляется бегунок.

Что касается культовых «Москвичей», ЗАЗ и ГАЗ 24, 31, то здесь в хвостике распределителя зажигания можно заметить два полумесяца разного размера. Один из них короткий, а другой длинный. И такой сектор находится в приводе трамблёра, который размещён в блоке двигателя. Держим направление такое же, как на приводе, и всё.

После этого можно установить трамблёр и проверить опять же совмещение меток. Прокручиваем двигатель на два оборота и если метки совпадут, значит, всё в порядке.

Всё уже можно твёрдо закрепить, проследить за проводами, идущими на свечи, и запустить двигатель. Важно: следить за тем, чтобы свечные провода были установлены правильно.

Они должны идти на свечи в соответствии с порядком работы цилиндров мотора. Главный же провод — центральный, который обязан идти на катушку зажигания.

Регулировка зажигания автомобиля ВАЗ

Как правильно выставить зажигание, если не знаете порядок работы цилиндров? Узнать это легко. Нередко номера проводов бывают отмечены прямо на них или крышке распределителя. Что касается порядка отсчёта, то он идёт от радиатора и имеет вид следующий: сначала первый, потом третий, затем четвёртый и, наконец, второй.

Если двигатель после таких манипуляций опять не заводится, проверьте подачу бензина. Может быть так, что нужно подкачать бензин вручную. И всё, не забываем снять ручку из шкива коленвала. Заводим двигатель, и всё должно получиться.

На видео — установка зажигания:

Распределитель зажигания и принцип его работы

Именно к этой детали новички-автомобилисты чаще всего прикасаются. Наверное, слышали звон, но не знают, где он. Всякий раз трогают трамблёр, если работа двигателя кажется им сомнительной, и в итоге начинаются проблемы. То они проверяют установку зажигания, то состояние контактов прерывателя, то ширину зазора, то наличие пробоя изоляции и многое другое.

С одной стороны, быть таким любознательным неплохо. Все великие конструкторы с детства ломали машинки, чтобы увидеть, что скрыто внутри. Но, с другой стороны, то ребёнок, а здесь вполне солидный человек в возрасте, а и тот лезет руками в самое, если можно так выразиться, сверхчувствительное устройство.

Полезно, перед тем как научиться выставлять зажигание, узнать принцип работы этого устройства. Двумя словами принцип работы трамблёра можно охарактеризовать так: создаётся высокое напряжение и оно идёт по цилиндрам с помощью контактов.

Любая система зажигания подразумевает наличие распределителя, генератора, выключателя зажигания, прерывателя, свечи, катушки и аккумуляторной батареи. Это основные «действующие лица», благодаря которым и производится завод.

Механический прерыватель, задействованный в такой сети, осуществляет размыкание цели низкого напряжения. Это и является главной целью первичной обмотки в катушке. При возникновении размыкания контактов наводится и высокое напряжение. А какие детали защитят контакты от такого высокого напряжения, спросите вы? Конечно же, конденсаторы.

Что делает катушка зажигания? Она преобразовывает низкий ток в высокое напряжение.

А механический распределитель этот ток высокого напряжения посылает на свечи каждого из цилиндров.

Электронное зажигание

На многих автомобилях сейчас стоит бесконтактная или электронная система распределения зажигания. Попробуем узнать, как выставить электронное зажигание?

И обязательно проверяем нагар на свечах, который, если слишком уж заметен, вынудит эту деталь заменить. Не забываем также проверить контакты. Подгоревшие образцы нужно будет заменить.

Схема бесконтактного зажигания

Точная регулировка электронного зажигания должна проводиться на специальном стробоскопе. Если его нет, то можно отрегулировать и по искре, как делают опытные мастера. Теперь подробнее:

двигатель автомобиля нужно прогреть до рабочей температуры (90 градусов);
трамблёр снимать не нужно, достаточно его расслабить;
вынуть центральный провод из распределителя зажигания;
устанавливаем поршень в первом цилиндре таким образом, чтобы он оказался в верхней мёртвой точке такта сжатия (отверстия на шкиве и штифте должны полностью совпадать, и у штифта такое отверстие находится на специальной крышке);
теперь можно включить зажигание, держа в левой руке провод от катушки;
регулируем правой рукой распределитель зажигания по часовой, держа бронепровод катушки над металлом;
делаем то же самое, прокручивая теперь распределитель против часовой стрелки до тех пор, пока не заискрит;
на этом этапе выставление завершено — крепим распределитель на место.

В процессе этой работы нужно убедиться в том, что электроды бегунка установились правильно. Другими словами, они должны стоять напротив вывода от крышки датчика-распределителя, помеченный цифрой 1.

Важно также найти пластинку октан-корректора и затянуть её болтом таким образом, чтобы указатель совпал со средним делением в шкале регулировки октан-корректора.

Сам болт должен иметь вставленный на него указатель.

Дизель

Теперь о том, как выставить зажигание на дизеле. Как известно, эффективная работа дизельного двигателя возможна только при полном сгорании топлива. А неправильная регулировка зажигания этому препятствует.

Отличие дизеля от обычного двигателя в том, что здесь вы не найдёте свечей, принудительно поджигающих топливо. Такты дизеля должны чётко соответствовать моментам подачи топлива в цилиндры.

Правильная регулировка подразумевает установку поршня на первом цилиндре, как это описано выше. Просто здесь нужно будет открутить декомпрессионный механизм.

Кроме того, нужно будет снять корпус горловины, куда заливают масло, и мотосчётчик. Устанавливаем рычаг, который регулирует подачу топлива, в положение самое крайнее. Устанавливаем моментоскоп и проверяем, идёт ли по трубке чистая струя, когда проворачиваем коленвал. Другими словами, подача топлива должна соответствовать метке впрыска на маховике.

Инжектор

Выставить зажигание на инжекторе также несложно. Здесь нужно осмотреть тщательно дроссельное устройство и степень его открытия, положение заслонки и проводов. Не помешает проверить и напряжение датчика тестером, а также бортовую сеть.

Полученные результаты нужно сравнить с показаниями, представленными в эталонных показателях. Норма напряжение датчика — 0,45 или 0,55 вольта.

Выставление угла опережения

И, наконец, рассмотрим, как выставить опережение зажигания. Понятно, что размеренный рокот двигателя возможен только при нормально выставленном угле опережения.

Видео о том, как выставить зажигание:

Работы проводим так же, как и было указано выше. Ставим бегунок в нужное положение и поворачиваем коленвал мотора, пока метки не совпадут.

Далее, берём контрольную лампу и присоединяем один провод к катушке. Другой у нас должен пойти на «массу» мотора или кузова.

Включаем зажигание, а бегунок распределителя прижимаем против хода и смотрим на контрольную лампу. Если она горит, то бегунок поворачивается в противоположном направлении, пока не погаснет лампочка.

Поворачиваем корпус прерывателя в обратном направлении, и если лампа загорится, фиксируем болты крепления в этом положении.

Надеваем крышку на место. Всё — опережение зажигания настроено.

Установка момента зажигания – как справиться даже чайнику? + видео

Установка момента зажигания может стать чуть ли не решающим шагом, ведь он влияет на корректность работы всей системы запуска. Разберемся, что следует помнить, приступая к работе самостоятельно.

Как работает момент зажигания?

Данный параметр указывает на время, когда происходит поджигание горючей смеси. А определяется оно положением коленчатого вала во время подачи на свечи зажигания импульса с опережением относительно ВМТ (верхней мертвой точки), и измеряется в градусах.

Для того чтобы рабочая смесь полностью сгорела в цилиндре, необходимо некоторое время, поэтому если поджигание смеси будет осуществляться в тот момент, когда поршень пребывает в самом верхнем положении (ВМТ), то ее сгорание будет происходить на тактах расширения и выпуске.

Это не сможет обеспечить эффектное давление на поршень.

Таким образом, точку зажигания следует подбирать на опережение, дабы на ВМТ приходилось максимальное давление. Значение этого момента зависит от ряда параметров, среди них: количество оборотов движка, качество горючей смеси (обедненная или обогащенная), ее фракционный состав.

Следует также отметить, что не редко в бензиновых двигателях, даже при оптимальных углах, может возникнуть детонация, поэтому нужно устанавливать угол опережения немного больше.

Чем чревата неправильная регулировка момента зажигания?

В современных моторах регулировка момента зажигания осуществляется автоматически посредством специальной программы. Таким образом, этот показатель постоянно передвигается в более раннюю сторону на доли градусов, и как только появляются первые предпосылки детонации, программа передвигает точку зажигания в позднюю сторону на несколько градусов, и данный процесс повторяется по кругу.

Если установить угол опережения неправильно, то это приведет к неустойчивой работе двигателя во время холостого хода, будет затруднителен его пуск, повысится расход топлива, а также это негативно отразится и на развиваемой мощности.

Очень большой угол может привести к детонации двигателя, последствиями которой может быть аварийное повреждение движка. Исходя из всего вышесказанного, становится понятно, что информация о том, как установить момент зажигания своими силами, довольно актуальна и поможет сохранить семейный бюджет, а также продлить срок службы автомобиля.

Предложим примерную инструкцию этой операции. Первым делом снимается свеча зажигания, а образовавшееся отверстие плотно прикрывается пальцем.

Затем нужно повернуть специальным ключом коленвал до начала сжатия в первом цилиндре, в это время из свечного отверстия будет выходить воздух.

Далее необходимо совместить метку, расположенную на шкиве, обозначающую положение ВМТ, с меткой, которая соответствует 5°, в случае если используется 92 или же 95 бензин.

Ротор распределителя располагается наружным контактом (соответствующим 10°) в сторону первого цилиндра, а линия, которая проходит через пружинные защелки, должна быть параллельно осевой линии мотора.

В случае, если установить распределитель таким образом не удается, необходимо отвинтить гайку, посредством которой он крепится к устройству воспламенения, и, поворачивая валик, установить его в необходимом положении.

Далее нужно закрепить его, но при этом не стоит затягивать гайку до конца.

Теперь разбираемся дальше, как выставить момент зажигания. Следует подсоединить вольтметр или же контрольную лампу к катушке зажигания, при этом ее вывод должен быть соединен с низковольтным выводом самого распределителя.

Второй контакт вольтметра соединяется с «массой». Дальше включаем зажигание и по часовой стрелке поворачиваем корпус прерывателя, пока не загорится контрольная лампа.

Достигнув момента, когда вольтметр покажет напряжение, затяните крепежную гайку.

Выключив настроенный механизм, необходимо установить на прежние места все снятые детали, при этом необходимо соблюдать момент затяжки свечей зажигания. И последний этап – проверка.

Осуществляется она довольно просто: разогнав авто на ровном горизонтальном участке до 45 км/ч, включите четвертую передачу, в этот момент на несколько секунд должна возникнуть детонация, которая постепенно утихнет.

Если ее нет, значит, зажигание позднее, ну, а в случае, когда она долго не проходит – раннее.

Метки зажигания. Как правильно выставить зажигание на автомобиле :

Правильно отрегулированный момент зажигания является одним из определяющих факторов корректной работы бензинового двигателя внутреннего сгорания. Даже незначительные нарушения его регулировки приводят к потере мощности силового агрегата, увеличению расхода топлива, перегреву, возникновению детонационных процессов.

В этой статье мы поговорим о том, что такое метки зажигания, зачем они нужны, и как по ним выставить правильный момент воспламенения горючей смеси на примере восьми- и шестнадцатиклапанного двигателей ВАЗ-2110. Кроме этого, мы рассмотрим понятие угла опережения и разберемся, как его отрегулировать.

Почему так важен момент

Возгорание топливно-воздушной смеси в камере сгорания ДВС должно происходить четко в конце такта сжатия перед достижением поршнем верхней мертвой точки.

Если же воспламенение начнется раньше этого момента (раннее зажигание), давление газов будет противодействовать движению поршня, вызывая детонацию. При возгорании в верхней мертвой точке происходит обратное явление.

Позднее зажигание характеризуется воспламенением смеси при увеличивающемся объеме камеры сгорания, что приводит к уменьшению мощности силового агрегата.

Что такое угол опережения зажигания

Оптимальный момент зажигания достигается путем регулирования времени его опережения. Эта величина характеризуется углом поворота коленчатого вала, при котором на свечу подается напряжение до того, как поршень окажется в верхней мертвой точке. Естественно, она не может быть постоянной.

Для того чтобы определить нужную величину угла опережения, необходимо брать в учет качество топлива, так как от него зависит время горения смеси, а также количество оборотов двигателя.

Как регулируется угол опережения

В инжекторных автомобилях ВАЗ-2110 настройка зажигания осуществляется электронным блоком управления. Он получает необходимую информацию с датчика положения коленчатого вала и на ее основании определяет момент, когда нужно подавать искру. Но так происходит лишь тогда, когда фазы газораспределения выставлены правильно. В противном случае все может происходить с точностью до наоборот.

Настройка угла опережения в карбюраторных двигателях также производится в автоматическом режиме. Для этого служит вакуум-корректор. Принцип его работы заключается в изменении угла опережения в зависимости от количества оборотов двигателя. Происходит это за счет разницы в давлении, возникающем под дроссельной заслонкой карбюратора, с которым корректор соединен трубкой.

Кроме этого, угол опережения регулируется и вручную путем вращения крышки распределителя зажигания в ту или иную сторону. Это своего рода грубая настройка, позволяющая подстроить двигатель под качество топлива.

Что такое метки и зачем они нужны

Для удобства регулировки газораспределительных фаз на каждом автомобильном двигателе есть соответствующие метки зажигания. Они наносятся на элементы привода газораспределительного механизма.

Установка зажигания по меткам заключается в правильном их совмещении. Вы спросите, зачем это нужно? Суть совмещения меток заключается в том, чтобы правильно выставить фазы газораспределения. Если этого не сделать, распредвал с коленвалом будут вращаться несинхронно, что приведет не только к сбоям в процессе воспламенения смеси, но и к разрушению самого двигателя.

Когда нужно выставление зажигания по меткам

Настройка зажигания по меткам необходима при замене:

ремня ГРМ (плановой или после обрыва);
шестерни распредвала, помпы, натяжного ролика;
шкива коленвала;
маховика.

Кроме того, проверка и настройка зажигания производится при возникновении проблем со своевременным воспламенением смеси. Чаще всего такие неполадки являются причиной растяжения ремня ГРМ, или «слизывания» его зубьев. Если ремень «перескочит» хоть на один зуб по отношению к метке, двигатель будет работать в аварийном режиме.

Восьмиклапанный «инжектор» ВАЗ: метки зажигания

Восьмиклапанный двигатель «десятки» отличается простотой своей конструкции. Метки зажигания у него расположены на шестерне распределительного вала, на шкиве коленвала, а также на венце маховика.

Все эти элементы вращающиеся, и для того, чтобы отрегулировать искрообразование, их нужно выставить в определенном порядке при положении поршней первого и четвертого цилиндров в верхней мертвой точке.

Метка на шестерне распредвала в виде прилива должна совпадать с выступом (планкой) на задней крышке привода ГРМ. Такая же отметина есть и на шкиве коленчатого вала. Она должна быть совмещена с маркировкой в виде точки на крышке масляного насоса.

На венце маховика также имеется риска. Ее можно увидеть, если вытащить резиновую крышечку, закрывающую смотровое окошко на кожухе коробки передач. Отметина на венце при правильно выставленном зажигании обязана совпадать с такой же меткой на КПП.

Проверяем и регулируем метки на инжекторном восьмиклапаннике

Для регулировки зажигания понадобятся следующие инструменты:

домкрат;
баллонный ключ;
ключ (головка) на 10;
ключ на 13;
ключ на 17;
ключ на 19;
большая шлицевая отвертка;
фонарик.

Также желательно привлечь помощника.

Порядок выполнения работ:

Устанавливаем автомобиль на горизонтально ровной поверхности. Блокируем задние колеса.
Баллонным ключом отворачиваем болты крепления правого колеса, поддомкрачиваем его. Выкручиваем болты полностью, снимаем колесо.
Открываем капот, головкой на 10 откручиваем три болта, крепящих переднюю защитную крышку привода ГРМ. Снимаем ее.
При помощи ключа на 13 отпускаем гайку натяжителя ремня генератора, снимаем ремень.
Используя ключ на 19, откручиваем гайку крепления шкива генератора. Для этого потребуется помощник, задача которого заключается в том, чтобы удерживать педаль тормоза в салоне при включенной пятой передаче. Когда все это будет сделано, у вас появится возможность увидеть все метки зажигания ВАЗ-2110.
Прокручиваем переднее колесо так, чтобы прилив на шестерне распредвала четко совпал с выступом на задней крышке привода ГРМ. Когда они совместятся, берем фонарик и смотрим на положение метки на шкиве коленвала. Она должна указывать на контрольную точку, имеющуюся на крышке масляного насоса. Если и они совпали, не выпуская из рук фонарик, переходим к моторному отсеку и сравниваем положение риски на венце маховика. При правильно выставленном зажигании она также должна быть выровнена по метке, нанесенной на кожух КПП. В этом случае с фазами газораспределения все в порядке. Метки зажигания находятся на своих местах. Если же при совпадении отметин на распредвале и задней крышке, не совпадает прилив на шестерне коленвала с точкой на крышке масляного насоса, необходимо произвести регулировку.
Ключом на 17 откручиваем ролик натяжителя ремня ГРМ. Снимаем ремень.
Не трогая шестерни вала ГРМ, прокручиваем колесо до тех пор, пока метка на шкиве коленвала не совпадет с маркированной точкой.
В смотровое окошко вставляем шлицевую отвертку таким образом, чтобы обездвижить маховик.
Аккуратно, чтобы не сбить настройки, надеваем ремень на шестерню распредвала и шкив коленвала. Натягиваем ролик натяжителя и фиксируем его. Проверяем, не сбились ли метки. При необходимости повторяем процедуру.

Как по меткам выставить зажигание на шестнадцатиклапанном двигателе ВАЗ-2110

Для регулировки зажигания на «десяточном» инжекторном шестнадцатиклапаннике потребуются те же инструменты. Процесс настройки практически аналогичен, однако необходимо учитывать, что у этого силового агрегата не один, а два респределительных вала. Порядок работ следующий:

Ставим машину на ровной площадке, блокируем колеса. Поддомкрачиваем ее со стороны переднего правого колеса. Снимаем колесо.
В моторном отсеке демонтируем декоративную накладку на двигатель.
Ключом на 10 откручиваем пять болтов, крепящих переднюю крышку привода ГРМ.
Выше описанным способом демонтируем шкив коленвала.
Сначала, прокручиваем колесо и сопоставляем метки на шестернях распредвалов с отметинами на верхней части задней крышки. Когда они совпадут, проверяем положение отметины на шкиве коленвала. Если она соответствует положению точки на крышке масляного насоса – с зажиганием все в порядке.
Если же они не совпали, снимаем ремень ГРМ и проводим регулировку по выше описанному алгоритму для восьмиклапанника.

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие – это необходимость ручной регулировки угла зажигания.

В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра.Но можно провести настройку и «на глаз». Все, что потребуется для такой регулировки – это накидной ключ на 10.

Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
Запускаем двигатель, прогреваем его до рабочей температуры.
Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) – мы имеем слишком раннее зажигание. Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
Добившись нужного результата, закручиваем гайки крышки.

Как правильно отрегулировать угол опережения зажигания

Момент зажигания, как правило, определяют по положению коленчатого вала в соответствии с его положением относительно ВМТ. Что касается обозначения, то это – градус до ВМТ.

Из этого и следует вывод о том, что данный угол называется углом опережения зажигания. Если же момент зажигания сдвигается от ВМТ, то угол увеличивается, то есть зажигание становится ранним.

Если же он, наоборот, сдвигается к ВМТ, то угол, соответственно, уменьшается, а зажигание считается поздним.

Следует отметить то, что в моторах типа инжектор (инжекторные) система способна к самостоятельной установке угла опережения зажигания и его расчету. Зависит это от работы двигателя в тот или иной момент.

В этом случае описываемый показатель определяется на основе трехмерной функции и таких данных, как нагрузка на двигатель, режим его работы и скорость вращения коленвала.

В результате система управления мотором выбирает наиболее подходящий угол опережения зажигания.

То, какой угол опережения зажигания будет действенен, зависит от множества факторов:

Скорость вращения коленчатого вала: чем большее количество оборотов он осуществляет, тем раньше воспламенение топливно-воздушной смеси необходимо для того, чтобы достичь пика максимального уровня давления в нужной для этого точке.
Температура: чем она ниже для двигателя и смеси, тем, соответственно, будет ниже и реакция окисления, в результате чего угол должен быть более ранним и наоборот.
Нагрузка на двигатель: чем она больше, тем и более высокий уровень в цикличном наполнении цилиндра, как результат – необходимость меньшего угла зажигания для того, чтобы не допустить детонацию (непредсказуемый взрыв в двигателе).

Пожалуй, никого не удивит, что данный показатель является наиболее важным в общей работе двигателя. Поэтому процесс регулировки опережения зажигания – это, несомненно, то, в чем должен разбираться каждый автовладелец. Если он, конечно же, ценит свою машину.

Признаки неправильной регулировки

За причину беспокойства касательно функционирования анализируемой системы могут выступить такие признаки:

Потеря уровня мощности;
Потеря уровня приемистости;
Осуществление автомобилем неустойчивого холостого хода;
Некий провал, если надавливать на педаль «газа», а также возникновение стука пальцев;
Проблемы при попытках запуска двигателя;
Невозможность автомобиля развивать обороты максимального уровня;
Повышенный уровень расхода топлива;
Возникновение выстрелов в карбюратор или глушитель;
Перегрев мотора;
Детонация двигателя после прекращения его работы.

Все это поможет выяснить, какой угол опережения зажигания был установлен, причем установлен неверно. Но также аналогичные признаки можно наблюдать и при факте неисправных или неправильно отрегулированных клапанных механизмов и карбюраторе. Поэтому тут следует детально разбираться уже на месте.

Регулировка своими руками

Отрегулировать настройки описываемой системы каждый водитель может самостоятельно. Для установки угла опережения зажигания понадобятся такие инструменты:

Стробоскоп. Причем необязательно какой-то «навороченный», можно простейший, не имеющий встроенного тахометра, стоит недорого. Более же продвинутый, который отличается наличием встроенного тахометра, стоит, соответственно, дороже.
Тахометр. В этом случае можно использовать встроенные в щиток приборы, а также произвести подключение внешние приборы (к примеру, мультиметр или автотестер в режиме тахометра) и ориентироваться на звуковые сигналы. Последнее рекомендуется осуществлять только при наличии немалого опыта в подобном деле.
Рожковый или накидной ключ. В качестве альтернативного варианта может выступить Г-образный ключ или головка с трещоткой. Но оптимальный размер около 10.
Шлицевая отвертка.

Итак, отвечая на вопрос, как выставить угол опережения зажигания, для начала следует отметить важность подготовительных работ. Так, я советую сначала:

Прогреть двигатель до отметки около 90о, то есть до оптимальной рабочей температуры, и установить обороты холостого хода на минимальном уровне (это около 800 в минуту). Для осуществления последнего действия нужно вращать винт, отвечающий за количество топливной смеси и располагающийся на карбюраторе.
Выставить это минимальное количество оборотов можно на слух или же используя тахометр – уж кому как удобнее. Если же они соответствуют норме, то данное действие выполнять не нужно.
Снять со штуцера, который располагается на корпусе вакуумного регулятора опережения зажигания, что на тремблере, трубку из силикона.
Проверить, есть ли в ней разрежение, приложив к ее отверстию палец. Ничего такого быть не должно. Если же это не так, то обороты следует постепенно уменьшать до того момента, пока разрежение не исчезнет. Для этого нужно плавно вращать ранее упомянутый винт.
Заглушить двигатель и при помощи связывания узлом или мелкого болтика избавиться от отверстия в трубке.
При помощи шлицевой отвертки повернуть маховик (перед этим аккуратно открепить корпус трамблера путем ослабления ключом гаек его крепления), в результате чего должна стать видна длинная поперечная установочная метка.
Подключить стробоскоп в зависимости от инструкции к нему.

Чтобы установить значение угла опережения зажигания, приближенное к идеальному, я рекомендую руководствоваться следующей инструкцией:

Запустить двигатель, при этом еще раз убедиться при помощи тахометра, что обороты являются минимальными.
Мигающий луч от стробоскопа направить в лючок со шкалой.
В результате этого выделенная метка, которая размещается на маховике, должна быть напротив необходимого деления на шкале.
Каждое деление на шкале – это соответствующий градус опережения зажигания.
Для регулировки опережения зажигания следует осуществлять вращения корпуса трамблера.
После того, как необходимое значение было достигнуто, стробоскоп отсоединить, а трамблер надежно закрепить.

Для лучшего понимания вышеприведенных действий я рекомендую ознакомиться также с такими понятиями, как регуляторы опережения зажигания, а также его датчик, муфта и вариатор угла опережения зажигания.

Итак, существует два регулятора: центробежный и вакуумный.

Центробежный регулятор опережения зажигания предназначен для того, чтобы осуществлять изменение данного показателя на автоматическом уровне, причем зависит это от количества оборотов, производимых коленчатым валом. Вакуумный же регулятор опережения зажигания используется для той же цели, но только зависит его деятельность от скорости работы мотора.

Показания угла опережения зажигания можно менять, изменив также и данные датчика положения коленвала. А помочь в этом сможет такой прибор, как вариатор опережения зажигания. Применение вариатора угла опережения зажигания нужно из-за того, что скорость горения газа является более низкой, чем бензина.

Главная особенность вариаторов опережения зажигания заключается в том, что они способны конфигурироваться с компьютерными программами и менять данный показатель с точностью в 1 градус.

Также этот прибор не нуждается в обязательном подключении к педали и позволяет создавать график разгона машины.

Поэтому вариатор угла опережения зажигания – это нужный механизм, которые, помимо этого, может быть использован как генератор.

Датчик опережения зажигания – тоже важный механизм. В автомобиле их насчитывается два (сверху и с правой стороны), а при факте их отсутствия двигатель элементарно не сможет запустится.

И последний механизм, но не последней необходимости – муфта опережения зажигания, принцип работы которой, как правило, механический. Нужна эта муфта опережения зажигания для того, чтобы обеспечивать лучшую динамику мотора, а также на повышенных оборотах опережать воспламенение топлива. Как результат – работа двигателя более мощно и тяговито.

Проверка настройки

Чтобы проверить, какой угол опережения зажигания был выставлен и является ли он правильным, нужно руководствоваться такими признаками:

Никаких «провалов» в работе прогретого двигателя не должно ощущаться при его холостом ходу.

Краткая детонация (около 3-5 секунд) должна присутствовать, если резко надавить на педаль газа, при этом движение должно происходить на максимально ровном участке дороги при факте четвертой передачи и скорости движения около 50 км/ч. Другими словами – должен быть слышен стук пальцев. Если такого не наблюдается, то было установлено слишком позднее зажигание, если же это есть, но не может никак пройти, то раннее. Откорректировать ситуацию можно при помощи небольших вращений трамблера в разные стороны, после чего проверку надо произвести еще раз до получения оптимальных результатов.

Момент зажигания – это, несомненно, важное явление из общей картины работы автомобиля. Шутки и безответственное отношение с этим может привести к скорой поломке всего железного агрегата. Так что неустанно следите за данным процессом.

как выставить зажигание?

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.

Сейчас на странице 0 пользователей

Нет пользователей, просматривающих эту страницу.

by IPSFocus
Язык

Стиль

Уже зарегистрированы? Войти

Регистрация

Форумы

Активность

Магазин

Важная информация

Чтобы сделать этот веб-сайт лучше, мы разместили cookies на вашем устройстве. Вы можете изменить свои настройки cookies, в противном случае мы будем считать, что вы согласны с этим.

Как поставить зажигание тотовский двигатель

Из книжки:
1.Прогрейте двигатель до рабочей температуры
2.Проверьте и отрегулируйте угол опережения зажишания

а) Снимите крышку сервисного разъема и подсоедините пробник тахометра к сервисному разъему распределителя.
б)Отсоедините два вакуумных шланга от диафрагмы вакуумного регулятора опережения зажигания на распределителе и заглушите шланги.
в)Запустите двигатель и при работе на режиме холостого хода проверьте угол опережения зажигания (будет таблица ниже).
(Картинка,где стробоскопом светят на шкиф коленвала,там метка на 10)
Если угол опережения зажигания не оответствует номинальному значению,то ослабьте крепление распределителя и немного поверните распределитель до достижения нужного значения угла опережения зажигания.После чего затяните крепление распределителя и проверьте надежность соединения,приложив усилие,стараясь повернуть при этом распределитель.
г)После окончания проверки подсоедините вакуумные шланги к вакуумному регулятору распределителя зажигания.

а)Подсоедините пробник тахометра к клеме IG диагностического разъема.
б)Закоротите контакты Т(ТЕ1) и Е1 диагностического разъема.
в)используя стробоскоп,проверьте базовый угол опережения зажигания(см.Таблицу)
г)Ослабьте 2 болта и отрегулируйте угол опережения зажигания,поворачивая распределитель
д)Затените 2 болта и проведите повторную проверку
4.Проверьте угол опережения зажигания и сравните с техническими данными:
1S,2S 14-19 градусов
3S-FE* 14-19
3S-GE 10-14
3S-FE,4S-FE,4S-FI,5S-FE 13-22
*-только модели без каталитического нейтрализатора

Таблица: Базовый угол опережения зажигания:
3S-FE 10 градусов до ВМТ(на режиме холостого хода при замкрнутых выводах диагностического разъема Т и Е1)

Это теория,вопросы по практике:
-Как определить модель с каталитическим нейтрализатором или нет?
-Стробоскоп как подключается?Нужен какой то определенный?Тахометр тоже специальный используется?

Похожие публикации:

Как разобрать стоп сигнал тойота

Как снять фару на сузуки гранд витара 2008

Почему мигает зарядное устройство для аккумуляторов

Тойота рав 4 как открыть капот

Как поставить зажигание тотовский двигатель
